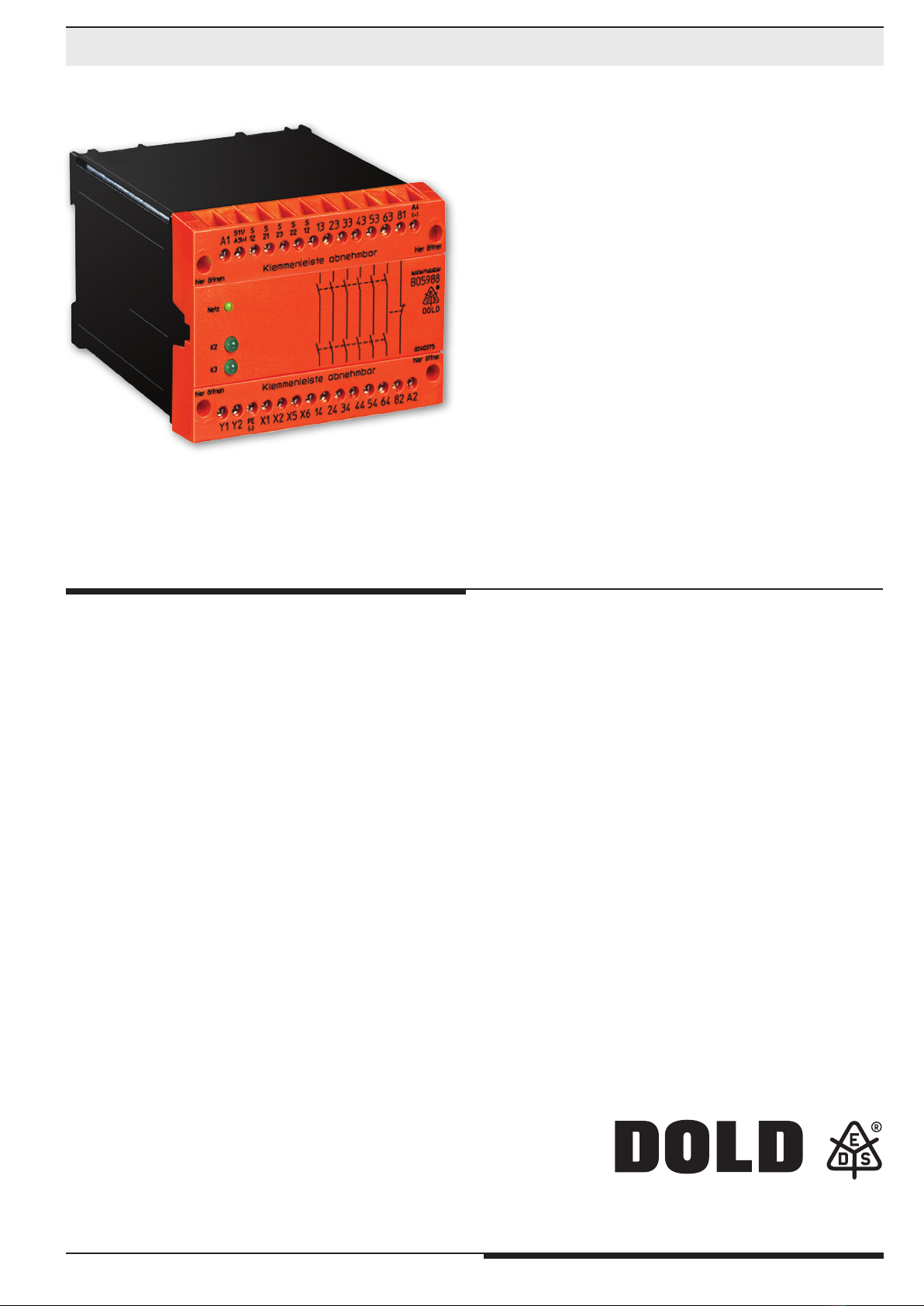

DOLD SAFEMASTER BO 5988 User manual

1BO 5988 / 22.03.17 de / 846
SAFEMASTER
Not-Aus-Modul
BO 5988
0262923
Datenblatt / Betriebsanleitung DEUTSCH
E. DOLD & SÖHNE KG
Postfach 1251 • 78114 Furtwangen • Deutschland
Telefon [phone] • Fax [phone]
dold-relay[email protected] • www.dold.com
Original
DE
EN
FR
IT

2BO 5988 / 22.03.17 de / 846
Inhaltsverzeichnis
Symbol- und Hinweiserklärung..........................................................................................................................................3
Allgemeine Hinweise ........................................................................................................................................................3
Bestimmungsgemäße Verwendung...................................................................................................................................3
Sicherheitshinweise...........................................................................................................................................................3
Funktionsdiagramm...........................................................................................................................................................5
Blockschaltbild...................................................................................................................................................................5
Zulassungen und Kennzeichen .........................................................................................................................................5
Anwendungen....................................................................................................................................................................5
Geräteanzeigen.................................................................................................................................................................5
Schaltbilder........................................................................................................................................................................6
Anschlussklemmen............................................................................................................................................................6
Hinweise............................................................................................................................................................................6
Technische Daten..............................................................................................................................................................6
Technische Daten..............................................................................................................................................................7
Vorgehen bei Störungen....................................................................................................................................................7
Wartung und Instandsetzung.............................................................................................................................................7
Standardtypen ...................................................................................................................................................................8
Varianten ...........................................................................................................................................................................8
Kennlinien..........................................................................................................................................................................8
Anwendungsbeispiele........................................................................................................................................................9
Anwendungsbeispiel........................................................................................................................................................10
Beschriftung und Anschlüsse ..........................................................................................................................................41
Maßbild (Maße in mm) ....................................................................................................................................................41
Montage / Demontage der Klemmenleiste ......................................................................................................................41
Sicherheitstechnische Kenndaten (nur Sofortkontakte)...................................................................................................42
Sicherheitstechnische Kenndaten (nur verzögerte Kontakte)..........................................................................................42
Sicherheitstechnische Kenndaten ...................................................................................................................................43
EG-Konformitätserklärung...............................................................................................................................................44

3BO 5988 / 22.03.17 de / 846
Sicherheitshinweise
WARNUNG
Gefahr durch elektrischen Schlag!
Lebensgefahr oder schwere Verletzungsgefahr.
• Stellen Sie sicher, dass Anlage und Gerät während der elektrischen
Installation in spannungsfreiem Zustand sind und bleiben.
• Das Gerät darf nur für die in der mitgeltenden Betriebsanleitung / Daten-
blatt vorgesehenen Einsatzfälle verwendet werden. Die Hinweise in den
zugehörigenDokumentationenmüssenbeachtetwerden.Diezulässigen
Umgebungsbedingungen müssen eingehalten werden.
• Der Berührungsschutz der angeschlossenen Elemente und die Isolation
der Zuleitungen sind für die höchste am Gerät anliegende Spannung
auszulegen.
• Beachten Sie die VDE- sowie die örtlichen Vorschriften, insbesondere
hinsichtlich Schutzmaßnahmen.
WARNUNG
Brandgefahr oder andere thermische Gefahren!
Lebensgefahr, schwere Verletzungsgefahr oder Sachschäden.
• Das Gerät darf nur für die in der mitgeltenden Betriebsanleitung / Daten-
blatt vorgesehenen Einsatzfälle verwendet werden. Die Hinweise in den
zugehörigenDokumentationenmüssenbeachtetwerden.Diezulässigen
Umgebungsbedingungen müssen eingehalten werden. Insbesondere
muss die Stromgrenzkurve beachtet werden.
• Das Gerät darf nur von sachkundigen Personen installiert und in Betrieb
genommen werden, die mit dieser technischen Dokumentation und
den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
WARNUNG
Funktionsfehler!
Lebensgefahr, schwere Verletzungsgefahr oder Sachschäden.
• Das Gerät darf nur für die in der mitgeltenden Betriebsanleitung / Daten-
blatt vorgesehenen Einsatzfälle verwendet werden. Die Hinweise in den
zugehörigenDokumentationenmüssenbeachtetwerden.Diezulässigen
Umgebungsbedingungen müssen eingehalten werden.
• Das Gerät darf nur von sachkundigen Personen installiert und in Betrieb
genommen werden, die mit dieser technischen Dokumentation und
den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung
vertraut sind.
• Montieren Sie das Gerät in einen Schaltschrank mit IP 54 oder besser;
Staub und Feuchtigkeit können sonst zur Beeinträchtigung der Funktion
führen.
WARNUNG
Installationsfehler!
Lebensgefahr, schwere Verletzungsgefahr oder Sachschäden.
• Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven
Lasten für eine ausreichende Schutzbeschaltung.
!
Achtung!
• Die Sicherheitsfunktion muss bei Inbetriebnahme des Gerätes ausgelöst
werden.
• Entsteht ein Leitungsschluss über dem Ein-Taster nachdem die Span-
nung an S12, S22 bereits anliegt, erfolgt eine ungewollte Aktivierung,
weil sich dieser Leitungsschluss von der regulären Einschaltfunktion
nicht unterscheidet.
• AUTOMATISCHER START !
Gemäß IEC/EN 60 204-1 Punkt 9.2.5.4.2 darf nach dem Stillsetzen im
Notfall kein automatischer Start erfolgen. Deshalb muss in den Betriebs-
arten mit automatischem Start, eine übergeordnete Steuerung einen
automatischen Start nach einem Not-Aus verhindern.
• Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt
jegliche Gewährleistung.
GEFAHR:
Bedeutet, dass Tod oder schwere Körperverletzung eintreten
wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht ge-
troffen werden.
WARNUNG:
Bedeutet, dass Tod oder schwere Körperverletzung eintreten
kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht
getroffen werden.
VORSICHT:
Bedeutet, dass eine leichte Körperverletzung eintreten kann,
wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
!
ACHTUNG:
Warnt vor Handlungen, die einen Schaden oder eine Fehlfunktion
des Gerätes, der Geräteumgebung oder der Hard-/Software zur
Folge haben können.
nfo
Hinweis:
bezeichnet Informationen, die Ihnen bei der optimalen Nutzung
des Produktes behilflich sein sollen.
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer
Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu über-
nehmen. Ein komplettes sicherheitsgerichtetes System enthält in der
Regel Sensoren, Auswerteeinheiten, Meldegeräte und Konzepte für si-
chere Abschaltungen. Es liegt im Verantwortungsbereich des Herstellers
einer Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen.
DOLD ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder
Maschine, die nicht durch DOLD konzipiert wurde, zu garantieren. Das
Gesamtkonzept der Steuerung, in die das Gerät eingebunden ist, ist vom
Benutzer zu validieren. DOLD übernimmt auch keine Haftung für Empfeh-
lungen, die durch die nachfolgende Beschreibung gegeben bzw. impliziert
werden. Aufgrund der nachfolgenden Beschreibung können keine neuen,
über die allgemeinen DOLD-Lieferbedingungen hinausgehenden Garan-
tie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Allgemeine Hinweise
Symbol- und Hinweiserklärung
Bestimmungsgemäße Verwendung
Das BO 5988 dient dem sicherheitsgerichteten Unterbrechen eines Sicher-
heitsstromkreises. Es kann zum Schutz von Personen und Maschinen in
Anwendungen mit Not-Halt-Tastern und Schutztüren verwendet werden.
Bei bestimmungsgemäßer Verwendung und Beachtung dieser Anleitung
sind keine Restrisiken bekannt. Bei Nichtbeachtung kann es zu Personen-
und Sachschäden kommen.
Installation nur durch Elektrofachkraft!
Nicht im Hausmüll entsorgen!
Das Gerät ist in Übereinstimmung mit den national gültigen
Vorgaben und Bestimmungen zu entsorgen.
Aufbewahren für späteres Nachschlagen
Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen
und Hinweise in der Betriebsanleitung zu erleichtern, haben wir wichtige
Hinweise und Informationen mit Symbolen gekennzeichnet.
Vor der Installation, dem Betrieb oder der Wartung des Gerätes
muss diese Anleitung gelesen und verstanden werden.

4BO 5988 / 22.03.17 de / 846

5BO 5988 / 22.03.17 de / 846

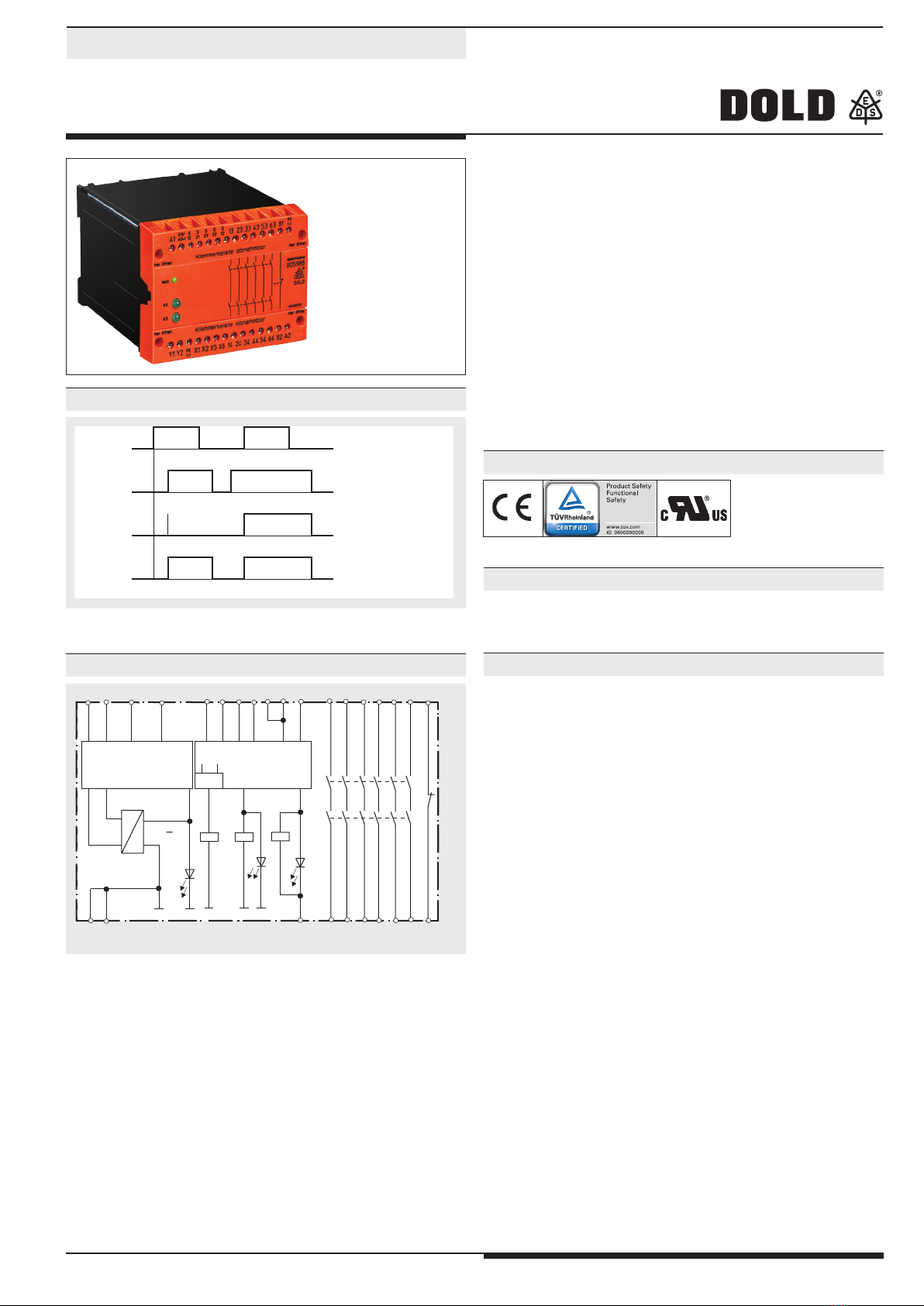

• entspricht
-Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
-SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061
-Safety Integrity Level (SIL) 3 nach IEC/EN 61508
• Ausgang: max. 6 Schließer, 1 Öffner oder 1 Schließer für AC 250 V
• 1- oder 2-kanalige Beschaltung
• Leitungsschlusserkennung am Ein-Taster
• Rückführkreis X1-X2 zur Überwachung von externen Schützen
• integrierter Kurzschluss- und Überspannungsschutz
• LED-Anzeigen für Kanal 1 / 2 und Netz
• abnehmbare Klemmenleisten
• Leiteranschluss: auch 2 x 1,5 mm2Litze mit Hülse und Kunststoffkragen
DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm2Litze mit Hülse DIN 46 228-1/-2/-3
• wahlweise mit rückfallverzögertem Schließer bis 10 min
• wahlweise automatische Ein-Funktion oder Aktivierung über die Ein-Taste
• wahlweise Querschlusserkennung im Not-Aus-Steuerkreis
• wahlweise als 2-Spannungsausführung
• 100 mm Baubreite
Taster Ein
K2
K3 *
Kurzschlußerkennung
am Ein-Taster
*
Netz oder
Not-Aus
(Aus)
M 7045
0210952
23
PE(-) S23 64
A1
Überspannungs- und
Kurzschlußschutz
Überwachungs-
Logik
A2 A4 S11/A3(+) X1 X2 Y1 Y2 S12 S12 S22 13 33
S21
M7171_a
K2K23
K3
&
K2
K3
Netz K2 K3
24V ...
43 53 63 81
14 24 34 44 54 82
K3
K2 K23
Schutz von Personen und Maschinen
• Not-Aus-Schaltungen von Maschinen
• Überwachung von Schiebeschutzgittern
LED Netz: leuchtet, bei anliegender Betriebsspannung
LED K2: leuchtet, bei bestromtem Relais K2
LED K3: leuchtet, bei bestromtem Relais K3
nur bei BO 5988/4_ _,
BO 5988/5_ _:
LED KT2, KT3: leuchten, solange die verzögerten
Kontakte nicht abgefallen sind
* siehe Varianten
*
Canada / USA
Sicherheitstechnik
SAFEMASTER
Not-Aus-Modul
BO 5988
Funktionsdiagramm
Blockschaltbild
Zulassungen und Kennzeichen
Anwendungen
Geräteanzeigen

6BO 5988 / 22.03.17 de / 846
BO 5988.47
BO 5988.61
M 7172
K2
K23
K3
13
A1 S12 S21 S23 S22 S12 13 23
S11
A3
(+) 33
5343 63 81 A4
Y1
Y1
S12
Y2
Y2
S12
X1
X1
X2
X2
X5
X6
S21
S22
S23
X5 X6
A1
14
14
PE(-)
24
24
53
34
34
63
44
44
43
54
54
33
64
64
23
82
82
A2
A2
81
PE
S11/A3+
(-)
34 78
M7173
A1
S11
A3
(+)S12 S21 S23 S22 S12 13 23 33
Y1 PE
(-)
Y2 X1 X2 X5 X6 14 24 34
K2
K3
S22
A1
A2
PE(-)
S23
X1
X2
X5
X6
Y1
81
77 A4
A282
78
S21
S12
S12
Y2
S11/A3+ 14
13
24
23
82
33 81
77
tv
M7414_a
K2
K23
K3
13
A1 S12 S21 S23 S22 S12 13 23
S11/
A3
(+) 33 43 53 63 83 A4
Y1
Y1
S12
Y2
Y2
S12
X1
X1
X2
X2
S21
X5
X5
S23
X6
X6
A1
14
14
PE(-)
24
24
53
34
34
63
44
44
43
54
54
33
64
64
23
84
84
A2
A2
83
PE
S11/A3+
S22
(-)
BO 5988.62
Brückenbelegung bei den Funktionen:
Aktivierung über Ein-Taster / oder automatische Ein-Funktion
M868
7
Ein-Taster
Y1 - Y2
Brücke
X5 - X6 Funktion
Erst nach Betätigung des Ein-Tasters
werden die Ausgangskontakte geschaltet.
Leitungsschlussüberwachung am
Ein-Taster
Automatische Ein-Funktion bei Betriebs-
spannung AUS / EIN oder beim Entriegeln
von Not-Aus
Leitungsschlusserkennung am Ein-Taster:
Ist der Ein-Taster bereits vor Anlegen der Spannung an S12, S22 ge-
schlossen (auch bei Leitungsschluss über dem Ein-Taster), lassen sich
die Ausgangskontakte nicht einschalten.
Ein Leitungsschluss über dem Ein-Taster, der nach der Aktivierung des
Gerätes aufgetreten ist, wird beim erneuten Einschaltvorgang erkannt
und das Einschalten der Ausgangskontakte wird verhindert.
Entsteht ein Leitungsschluss über dem Ein-Taster nachdem die Span-
nung an S12, S22 bereits anliegt, erfolgt eine ungewollte Aktivierung, weil
sich dieser Leitungsschluss von der regulären Einschaltfunktion nicht un-
terscheidet.
Durch die vergoldeten Kontakte eignet sich das BO 5988 auch zum
Schalten von Kleinlasten 1 mVA ... 7 VA, 1 mW ... 7 W im Bereich von
0,1 ... 60 V, 1 ... 300 mA. Die Kontakte lassen auch den max. Schaltstrom
zu. Da die Goldauflage bei dieser Stromstärke jedoch abgebrannt wird,
ist das Gerät danach nicht mehr zum Schalten von Kleinlasten geeignet.
Die Anschlussklemme PE dient dazu, das Gerät auch in IT-Netzen mit Iso-
lationsüberwachung zu betreiben, sowie als Bezugspunkt zur Prüfung der
Steuerspannung. Bei DC-Geräten wird durch Anschluss des Schutzleiters
an die Anschlussklemme PE der interne Kurzschlussschutz überbrückt.
Zur Kontaktvervielfältigung des Not-Aus-Moduls BO 5988 können ein
oder mehrere Erweiterungsmodule BN 3081 oder externe Schütze mit
zwangsgeführten Kontakten verwendet werden.
Eingang
Nennspannung UN
BO 5988.--/-00: DC 24 V
BO 5988.--/-24: DC 24 V + AC 24 V
DC 24 V + AC 48 V
DC 24 V + AC 110 V
DC 24 V + AC 230 V
DC 24 V + AC 240 V
Es kann entweder DC 24 V an A3-A4
oder die AC-Spannung an A1-A2
angeschlossen werden.
Spannungsbereich: AC 0,8 ... 1,1 UN
bei 10 % Restwelligkeit: DC 0,9 ... 1,2 UN
bei 48 % Restwelligkeit: DC 0,8 ... 1,1 UN
Nennverbrauch: AC: ca. 6 VA, DC: ca. 3 W
Nennfrequenz: 50 / 60 Hz
Steuerspannung
an S11: typ. DC + 24 V
an S21: 0 V
Steuerstrom: typ. DC 110 mA
Mindestspannung
an Klemmen S12, S22: DC 21 V bei aktiviertem Gerät
Wiederbereitschaftszeit: 2 s
Soll die Leitungsschlussüberwachung
am Ein-Taster wirksam sein, ist eine
Mindestausschaltzeit von 10 s einzu-
halten.
Klemmenbezeichnung Signalbeschreibung
A1, S11/A3 (+) + / L
A2, A4 - / N
S12, S22, S23, X2, X5, Y2 Steuereingänge
PE (-), S11/A3 (+), S21, X1, X6, Y1 Steuerausgänge
13, 14, 23, 24, 33, 34, 43, 44, 53,
54, 63, 64
Schließer zwangsgeführt für
Freigabekreis
81, 82 nur .47:
Meldeausgang zwangsgeführt
81, 82 nur .61: Meldeausgang (Öffner)
83, 84 nur .62: Meldeausgang (Schließer)
77, 78 abfallverzögerter Schließer
zwangsgeführt für Freigabekreis
Schaltbilder Hinweise
Anschlussklemmen
Technische Daten

7BO 5988 / 22.03.17 de / 846
Wartung und Instandsetzung
- Das Gerät enthält keine Teile, die einer Wartung bedürfen.
- Bei vorliegenden Fehlern das Gerät nicht öffnen, sondern an de
Hersteller zur Reparatur schicken.
Ausgang
Kontaktbestückung
BO 5988.61: 6 Schließer, 1 Öffner als Meldekontakt
BO 5988.62: 6 Schließer, 1 Schließer als Meldekontakt
BO 5988.47: 3 Schließer, 1 Öffner als Meldekontakt
1 Schließer rückfallverzögert
Die Schließer-Kontakte 13...63 / 14...64 können für Sicherheitsabschal-
tungen verwendet werden.
Der Öffner-Kontakt 81-82 bzw. der Schließer-Kontakt 83-84 sind nur
als Meldekontakte verwendbar!
Ansprechzeit
bei Tastenbetätigung: typ. 30 ms
bei automatischem Anlauf: 1 s
Rückfallzeit
bei 2-kanaliger Unterbrechung
im Sekundärkreis
(S12, S22 und S23): 30 ms + 50 %
bei Unterbrechung im Netzkreis
BO 5988.47: 100 ms + 50 %
BO 5988.61, BO 5988.62: 50 ms + 50 %
Fehlererkennungszeit bei UN:
bei 1-kanaliger Unterbrechung
in S12: typ. 310 ms
in S22 und S23: 30 ms ±50 %
Zeitverzögerung tv: keine Spannungsversorgung
erforderlich während Zeitablauf:
BO 5988.47/1 _ _ : 0,1 ... 1 s 0,3 ... 3 s
0,5 ... 5 s 1 ... 10 s
BO 5988.47/2 _ _ : 1 s, 3 s, 5 s, 10 s
Spannungsversorgung
erforderlich während Zeitablauf:
BO 5988.47/4 _ _: 0,1 ... 1 s 0,1... 1 min
0,3 ... 3 s 0,3 ... 3 min
1 ... 10 s 0,5 ... 5 min
3 ... 30 s 1 ... 10 min
BO 5988.47/5 _ _ : 1 s, 3 s, 10, 30 s
1 min, 3 min, 5 min, 10 min
Wiederholgenauigkeit:
BO 5988.47/1 _ _ und
BO 5988.47/2 _ _ : + 15 % des Einstellwertes
BO 5988.47/4 _ _ und
BO 5988.47/5 _ _ : + 1 % des Einstellwertes
Kontaktart: Relais, zwangsgeführt
Ausgangsnennspannung: AC 250 V
DC: siehe Lichtbogengrenzkurve
Meldekontakt von BO 5988.61
und BO 5988.62: AC 10 ... 250 V, DC 10 ... 120 V
für AC/DC 0,1 ... 1 A
Thermischer Strom Ith:siehe Summenstromgrenzkurve
(max. 10 A in einem Kontaktstrang)
rückfallverzögerter Schließer 77-78
bei BO 5988.47: max. 8 A
Schaltvermögen
nach AC 15
Schließer: 5 A / AC 230 V IEC/EN 60 947-5-1
Öffner: 2 A / AC 230 V IEC/EN 60 947-5-1
BO 5988.47
rückfallverzögerter Schließer: 3 A / AC 230 V IEC/EN 60 947-5-1
nach DC 13
Schließer: 4 A / DC 24 V IEC/EN 60 947-5-1
Öffner: 4 A / DC 24 V IEC/EN 60 947-5-1
BO 5988.47
rückfallverzögerter Schließer: 4 A / DC 24 V IEC/EN 60 947-5-1
Elektrische Lebensdauer
nach AC 15 bei 2 A, AC 230 V: 105Schaltspiele IEC/EN 60 947-5-1
nach DC 13 bei 2 A, AC 230 V: > 240 x 103Schaltsp. IEC/EN 60 947-5-1
Zulässige Schalthäufigkeit: 600 Schaltspiele / h
Kurzschlussfestigkeit
max. Schmelzsicherung: 6 A gL IEC/EN 60 947-5-1
max. Sicherungsautomat: C 10 A
Mechanische Lebensdauer: 30 x 106Schaltspiele
Allgemeine Daten
Nennbetriebsart: Dauerbetrieb
Temperaturbereich
Betrieb: - 15 ... + 50°C
Lagerung : - 25 ... + 85 °C
Betriebshöhe: < 2.000 m
Luft- und Kriechstrecken
Bemessungsstoßspannung /
Verschmutzungsgrad: 4 kV / 2 (Basisisolierung)IEC 60 664-1
EMV IEC/EN 62 061
Funkentstörung: Grenzwert Klasse B EN 55 011
Schutzart
Gehäuse: IP 40 IEC/EN 60 529
Klemmen: IP 20 IEC/EN 60 529
Gehäuse: Thermoplast mit V0-Verhalten nach
UL Subjekt 94
Rüttelfestigkeit: Amplitude 0,35 mm
Frequenz 10 ... 55 Hz,IEC/EN 60 068-2-6
Klimafestigkeit: 15 / 050 / 04 IEC/EN 60 068-1
Klemmenbezeichnung: EN 50 005
Leiterbefestigung: Plus-Minus-Klemmenschrauben M 3,5
Kastenklemmen mit Drahtschutz
Schnellbefestigung: Hutschiene IEC/EN 60 715
Nettogewicht: 850 g
Geräteabmessungen
Breite x Höhe x Tiefe: 100 x 74 x 121 mm
Technische DatenTechnische Daten
Fehler mögliche Ursache
LED "Netz" leuchtet nicht Versorgungsspannung
nicht angeschlossen
LED "K2" leuchtet,
aber "K3" nicht
- Sicherheitsrelais K2 ist verschweißt
(Gerät austauschen)
- Es hat eine einkanalige Abschaltung
an S12 stattgefunden
(Kanal an S22 bzw. S23 abschalten)
LED "K3" leuchtet,
aber "K2" nicht
- Sicherheitsrelais K3 ist verschweißt
(Gerät austauschen)
- Es hat eine einkanalige Abschaltung
an S22 bzw. S23 stattgefunden
(Kanal an S12 abschalten)
Gerät kann nicht gestartet
werden
- Die verzögerten Kontakte sind noch
nicht abgefallen
- Ein Sicherheitsrelais ist verschweißt
(Gerät austauschen)
- Rückführkreis X1 - X2 nicht geschlossen
- Handstart-Modus:
Leitungsschluss am Start-Taster
(Versorgungspannung trennen und
Fehler beheben)
- Autostart-Modus:
S13-S14 nicht gebrückt
Vorgehen bei Störungen
Nennspannung UN:
BO 5988.--/-00: DC 24 V
BO 5988.--/-24: DC 24 V + AC 24 V
DC 24 V + AC 48 V
DC 24 V + AC 110 V
DC 24 V + AC 230 V
DC 24 V + AC 240 V
Es kann entweder DC 24 V an
A3-A4 oder die AC-Spannung an
A1-A2 angeschlossen werden.
Umgebungstemperatur: - 15 … + 50 °C
Leiteranschluss: nur für 60°C / 75°C Kupferleiter
AWG 18 - 16 Torque 7 lb in
nfo
Fehlende technische Daten, die hier nicht explizit angegeben
sind, sind aus den allgemein gültigen technischen Daten zu
entnehmen.
UL-Daten

8BO 5988 / 22.03.17 de / 846
BO 5988.61/024 DC 24 V + AC 230 V 50 / 60 Hz
•2 Spannungsausführung
•Ausgang: 6 Schließer, 1 Öffner als Meldekontakt
•Baubreite: 100 mm
BO 5988.47/124 1 ...10 s DC 24 V + AC 230 V 50 / 60 Hz
•2-Spannungsausführung
•Ausgang: 3 Schließer, 1 Öffner als Meldekontakt,
1 rückfallverzögerter Schließer
•mit Zeitverzögerung tvbis 10 s einstellbar
•Baubreite: 100 mm
BO 5988._ _ /61: mit UL-Zulassung (Canada/USA)
Keine Spannungsversorgung erforderlich während Zeitablauf:
BO 5988.47 / 1 _ _: 3 Schließer / 1 Öffner + tv einstellbar
BO 5988.47 / 2 _ _: 3 Schließer / 1 Öffner + tvfest
Spannungsversorgung erforderlich während Zeitablauf:
BO 5988.47 / 4 _ _: 3 Schließer / 1 Öffner + tv einstellbar
BO 5988.47 / 5 _ _: 3 Schließer / 1 Öffner + tv fest
Ohne Zeitverzögerung tv:
BO 5988.61 / 0_ _ : 6 Schließer / 1 Öffner als Meldekontakt
BO 5988.62 / 0_ _ : 6 Schließer / 1 Schließer als Meldekontakt
BO 5988. _ _ / _00: Einspannungsausführung
BO 5988. _ _ / _24: Zweispannungsausführung
BO 5988.61 / 324: Zweispannungsausführung mit Ansprechverzö-
gerung bei automatischem Wiederanlauf 0,5 s.
Bestellbeispiel für Varianten
BO 5988.47/124 1 ... 10 s DC 24 V + AC 230 V 50 / 60 Hz
Nennfrequenz
Nennspannung
Zeitverzögerung
00: 1 Nennspannung
24: 2 Nennspannungen
0: ohne tv
ohne Spannungs-
versorgung während
Zeitablauf:
1: tveinstellbar
2: tvfest
mit Spannungs-
versorgung während
Zeitablauf:
4: tveinstellbar
5: tvfest
Kontaktbestückung
Gerätetyp

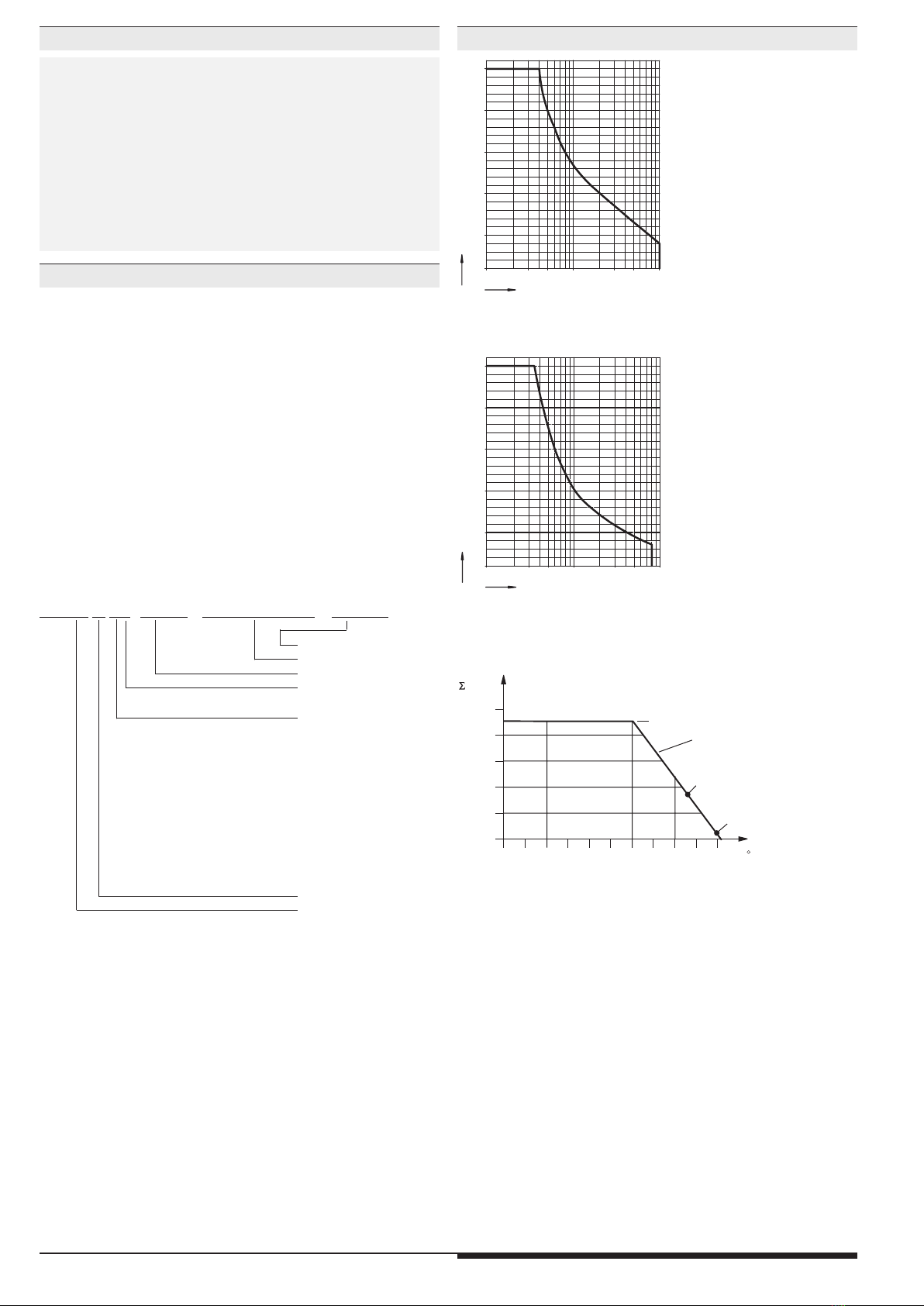

Lichtbogen-Grenzkurve bei ohmscher Last (Sofortkontakte)
Summenstromgrenzkurve
Es muss das Quadrat der Ströme verwendet werden, um eine lineare
Grenzkurve zu erhalten.
Allgemeine Formel zur Ermittlung der max. Umgebungstemperatur
A) Summe der Ströme2je Sicherheitskontakt = Wert auf Skala ΣI2 (A2)
B) Max. Umgebungstemperatur T = Schnittpunkt des Wertes
auf Skala ΣI2 (A2) mit Grenzkurve
Beispiel 1
A) (4A)2+ (4A)2+ (4A)2+ (4A)2+ (4A)2+ (4A)2= 96 A2(Skala ΣI2)
B) Max. Umgebungstemperatur T = 43°C (Punkt 1)
Beispiel 2
A) (0,5 A)2+ (1 A)2+ (2 A)2+ (1 A)2= 6,25 A 2 (Skala ΣI2)
B) Max. Umgebungstemperatur T = 49°C (Punkt 2)
Zu beachten:
Der Summenstrom2kann bei 50°C noch 1,5 A2betragen,
d.h. 0,5 A je Sicherheitskontakt.
A) (0,5 A)2+ (0,5 A)2+ (0,5 A)2+ (0,5 A)2+ (0,5 A)2+( 0,5 A)2= 1,5 A2
B) Max. Umgebungstemperatur = 50°C
10 20 30 40 50
2
1
[C]T
50
100
150
200
250
M6635_a
Grenzkurve
max. 225
22
I[A]
Lichtbogen-Grenzkurve bei ohmscher Last (verzögerter Kontakt)
Schaltspannung U [ V ]
Schaltstrom I [A]
sicheres Abschalten, kein stehender
Lichtbogen max. 1 Schaltspiel/s
260
220
180
140
100
60
20
0
0,2 0,4 0,7 246810
M2068_a
00,10,3 0,5 13510
Schaltstrom A
50
100
150
250
200
SchaltspannungVDC
M2001_b
Sicheres Abschalten, kein stehender Lichtbogen,
max.1Schaltspiel / s
Standardtypen Kennlinien
Varianten

9BO 5988 / 22.03.17 de / 846
Zweikanalige Not-Aus-Schaltung ohne Querschlusserkennung.
Aktivierung über Ein-Taster. Brücke X5 - X6 entfällt.
Für automatische Ein-Funktion ist eine Brücke X5 - X6 zu setzen.
Der Ein-Taster entfällt.
Geeignet bis SIL3, Performance Level e Kat. 4
13
Hilfs-
kontakt
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M 7175
E---
Not-
Aus
E--
Aus
Ein
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Sicherheitskontakte
zwangsgeführt
23 816343
A4 X2 14
53
24 44
33
E--------
Zweikanalige Not-Aus-Schaltung mit Querschlusserkennung.
Aktivierung über Ein-Taster. Brücke X5 - X6 entfällt.
Für automatische Ein-Funktion ist eine Brücke X5 - X6 zu setzen.
Der Ein-Taster entfällt.
Geeignet bis SIL3, Performance Level e Kat. 4
13
Hilfs-
kontakt
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M 7176
Not-
Aus
E--
Ein
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Sicherheitskontakte
zwangsgeführt
23 816343
A4 X2 14
53
24 44
33
E--------------
Einkanalige Not-Aus-Schaltung.Diese Schaltung hat keine Redundanz im
Not-Aus-Befehlsgeberkreis.
Geeignet bis SIL2, Performance Level d Kat. 3
13
Hilfs-
kontakt
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M7177
E---
Not-
Aus
E--
Aus
Ein
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Sicherheitskontakte
zwangsgeführt
23 816343
A4 X2 14
53
24 44
33
E-----
Zweikanalige Überwachung eines Schiebeschutzgitters.
S1 darf nicht vor S2 schließen!
Geeignet bis SIL3, Performance Level e Kat. 4
Zweipolige Not-Aus-Schaltung mit Not-Aus-Befehlsgeber im Versor-
gungsstromkreis.
Applikation für lange Not-Aus-Schleifen, bei denen die Steuerspannung
unter die Mindestspannung von 21 V abfällt.
Achtung:
Bei dieser äußeren Beschaltung werden Einzelfehler (z.B. Leitungs-
schlüsse über dem Not-Aus-Befehlsgeber) nicht erkannt.
Geeignet bis SIL3, Performance Level e Kat. 4
13
Hilfs-
kontak
t
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M7178
E---
Not-
Aus
E--
Aus
Ein
A2
Y2
A1 S11/A3 32S1Y S12 S22
Sicherheitskontakte
zwangsgeführt
23 816343
A4 X2 14
53
24 44
33
E--------
13
Hilfs-
kontak
t
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M7181
A2
Y2
A1 S11/A3 32S1Y S12 S22
Sicherheitskontakte
zwangsgeführt
23 816343
A4 X2 14
53
24 44
33
S2
S1
Anwendungsbeispiele

10 BO 5988 / 22.03.17 de / 846
Kontaktverstärkung durch externe Schütze mit reduziertem Sicherheits-
niveau.
Geeignet bis SIL3, Performance Level e Kat. 4
Kontaktverstärkung durch externe Schütze, zweikanalig.
Bei Schaltströmen > 8 A können die Ausgangskontakte durch externe
Schütze mit zwangsgeführten Kontakten verstärkt werden. Die Funktion
der externen Schütze wird durch Einschleifen der Öffnerkontakte in den
Einschaltkreis (Klemmen X1 - X2) überwacht.
Geeignet bis SIL3, Performance Level e Kat. 4
K4 K5
K4
14
13
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M7179_a
Not-
Aus
Aus
Ein
A2
Y2
A1 S11/A3 Y1 S23
S12 S22 23 816343
A4 X2
K5
53
24 44
33
M7180_a
Not-
Aus
Aus
Ein
K4 K5
K4
14
13
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
A2
Y2
A1 S11/A3 Y1 S23
S12 S22 23 816343
A4 X2
K5
53
24 44
33
Anwendungsbeispiel
E. DOLD & SÖHNE KG • D-78114 Furtwangen
e-mail: dold-relays @dold.com • internet: http://www.dold.com
• Postfach 1251 • Telefon 0 77 23 / 654-0 • Telefax 0 77 23 / 654-356

11 BO 5988 / 22.03.17 en / 846
SAFEMASTER
Emergency Stop Module
BO 5988
Datasheet / Operating Instructions ENGLISH
E. DOLD & SÖHNE KG
P.O. Box 1251 • D-78114 Furtwangen • Germany
Tel: [phone] • Fax [phone]
[email protected] • www.dold.com
Translation
of the original instructions
0262923

12 BO 5988 / 22.03.17 en / 846
Contents
Symbol and Notes Statement..........................................................................................................................................13
General Notes .................................................................................................................................................................13
Designated Use...............................................................................................................................................................13
Safety Notes ....................................................................................................................................................................13
Function Diagram ............................................................................................................................................................15
Block Diagram .................................................................................................................................................................15
Approvals and Markings ..................................................................................................................................................15
Applications .....................................................................................................................................................................15
Indicators.........................................................................................................................................................................15
Circuit Diagrams..............................................................................................................................................................16
Connection Terminals ......................................................................................................................................................16
Notes ...............................................................................................................................................................................16
Technical Data.................................................................................................................................................................16
Technical Data.................................................................................................................................................................17
Troubleshooting ...............................................................................................................................................................17
Maintenance and repairs.................................................................................................................................................17
Standard Types................................................................................................................................................................18
Variants............................................................................................................................................................................18
Characteristics.................................................................................................................................................................18
Application Examples ......................................................................................................................................................19
Application Examples ......................................................................................................................................................20
Labeling and connections................................................................................................................................................41
Dimensions (dimensions in mm) .....................................................................................................................................41
Mounting / disassembly of the terminal strip ...................................................................................................................41
Safety related data (only instantaneous contacts)...........................................................................................................42
Safety related data (only delayed contacts).....................................................................................................................42
Safety related data ..........................................................................................................................................................43
CE-Declaration of Conformity..........................................................................................................................................44

13 BO 5988 / 22.03.17 en / 846
Safety Notes
WARNING
Risk of electrocution!
Danger to life or risk of serious injuries.
• Disconnect the system and device from the power supply and ensure
they remain disconnected during electrical installation.
• The device may only be used for the applications described in the mu-
tually applicable operating instructions / data sheet. The notes in the
respective documentation must be heeded. The permissible ambient
conditions must be observed.
• The contact protection of the elements connected and the insulation of
the supply cables must be designed in accordance with the requirements
in the operating instructions / data sheet.
• Note the VDE and local regulations, particularly those related to protec-
tive measures.
WARNING
Risk of fire or other thermal hazards!
Danger to life, risk of serious injuries or property damage.
• The device mayonly beused for the applicationsdescribedinthemutually
applicable operating instructions / data sheet. The notes in the respective
documentation must be heeded. The permissible ambient conditions
must be observed. In particular, the current limit curve must be heeded.
• The device may only be installed and put into operation by experts who
are familiar with this technical documentation and the applicable health
and safety and accident prevention regulations.
WARNING
Functional error!
Danger to life, risk of serious injuries or property damage.
• The device may only be used for the applications described in the mu-
tually applicable operating instructions / data sheet. The notes in the
respective documentation must be heeded. The permissible ambient
conditions must be observed.
• The device may only be installed and put into operation by experts who
are familiar with this technical documentation and the applicable health
and safety and accident prevention regulations.
• The unit should be panel mounted in an enclosure rated at IP 54 or
superior. Dust and dampness may lead to malfunction.
WARNING
Installation fault!
Danger to life, risk of serious injuries or property damage.
• Make sure of sufficient protection circuitry at all output contacts for
capacitive and inductive loads.
!
Attention!
• The safety function must be triggered during commissioning.
• If a line fault occurs at the On pushbutton after the voltage is already
present at S12, S22, undesired activation will take place, because this
line fault does not differ from the normal closing function.
• AUTOMATIC START !
According to IEC/EN 60 204-1 part 9.2.5.4.2 and 10.8.3 it is not allowed
to restart automatically after emergency stop.
Therefore the machine control has to disable the automatic start
after emergency stop.
• Opening the device or implementing unauthorized changes voids any
warranty
DANGER
DANGER:
Indicates that death or severe personal injury will result if
proper precautions are not taken.
WARNING
WARNING:
Indicates that death or severe personal injury can result if
proper precautions are not taken.
CAUTION
CAUTION:
Indicates that a minor personal injury can result if proper
precautions are not taken.
!
ATTENTION:
Warns against actions that can cause damage or malfunction of the
device, the device environment or the hardware / software result.
nfo
INFO:
Referred information to help you make best use of the product.
Symbol and Notes Statement
The installation must only be done by a qualified electrican!
Do not dispose of household garbage!
The device must be disposed of in compliance with nationally
applicable rules and requirements.
To help you understand and find specific text passages and notes in the
operating instructions, we have important information and information
marked with symbols.
Before installing, operating or maintaining this device, these in-
structions must be carefully read and understood.
The product hereby described was developed to perform safety functions
as a part of a whole installation or machine. A complete safety system
normally includes sensors, evaluation units, signals and logical modules
for safe disconnections. The manufacturer of the installation or machine
is responsible for ensuring proper functioning of the whole system. DOLD
cannot guarantee all the specifications of an installation or machine that
was not designed by DOLD. The total concept of the control system into
which the device is integrated must be validated by the user. DOLD also
takes over no liability for recommendations which are given or implied in
the following description. The following description implies no modification
of the general DOLD terms of delivery, warranty or liability claims.
General Notes
Designated Use
The BO 5988 is used to interrupt a safety circuit in a safe way. It can be
used to protect people and machines in applications with e-stop buttons
and safety gates.
When used in accordance with its intended purpose and following these
operating instructions, this device presents no known residual risks. Non-
observance may lead to personal injuries and damages to property.
Storage for future reference

14 BO 5988 / 22.03.17 en / 846

15 BO 5988 / 22.03.17 en / 846
• According to
-Performance Level (PL) e and category 4 to EN ISO 13849-1
-SIL Claimed Level (SIL CL) 3 to IEC/EN 62061
-Safety Integrity Level (SIL) 3 to IEC/EN 61508
• Output: max. 6 NO, 1 NC contacts or 1 NO contact for AC 250 V
• 1-channel or 2-channel connection
• Line fault detection at On pushbutton
• Feedback circuit X1-X2 for monitoring external contactors
• Integrated short-circuit and overvoltage protection
• LED displays for channels 1 and 2 and supply
• Removable terminal strips
• Wire connection: also 2 x 1.5 mm2stranded ferruled (isolated),
• DIN 46 228-1/-2/-3-4 or 2 x 2.5 mm2stranded ferruled DIN 46 228-1/-2/-3
• Optionally with release delayed NO contact to 10 min
• Optionally automatic On function after connection of operating voltage
or activation via On pushbutton
• Optionally cross fault detection in emergency stop control circuit
• Optionally dual voltage version
• Width 100 mm
Pushbutton
on
K1
K2 * Short-circuit detection
at On pushbutton
*
Mains or
emergency-
stop (Off)
M 6800
0221562
23
PE(-) S23 64
A1
Overvoltage and short
circuit protection
Monitoring
logic
A2 A4 S11/A3(+) X1 X2 Y1 Y2 S12 S12 S22 13 33
S21
M6801_b
K2K23
K3
&
K2
K3
Mains K2 K3
24V ...
43 53 63 81
14 24 34 44 54 82
K3
K2 K23
Protection of people and machines
• Emergency stop circuits on machines
• Monitoring of safety gates
LED power supply: on, when operating voltage present
LED K2: on, when supply on relay K2
LED K3: on, when supply on relay K3
only at BO 5988/4_ _,
BO 5988/5_ _:
LED KT2, KT3: on, when delayed contacts are energized
Safety Technique
SAFEMASTER
Emergency Stop Module
BO 5988
Function Diagram
Block Diagram Indicators
Applications
Approvals and Markings
* see variants
*
Canada / USA
All technical data in this list relate to the state at the moment of edition. We reserve the right
for technical improvements and changes at any time.

16 BO 5988 / 22.03.17 en / 846
BO 5988.47
BO 5988.61
M 7172
K2
K23
K3
13
A1 S12 S21 S23 S22 S12 13 23
S11
A3
(+) 33
5343 63 81 A4
Y1
Y1
S12
Y2
Y2
S12
X1
X1
X2
X2
X5
X6
S21
S22
S23
X5 X6
A1
14
14
PE(-)
24
24
53
34
34
63
44
44
43
54
54
33
64
64
23
82
82
A2
A2
81
PE
S11/A3+
(-)
34 78
M7173
A1
S11
A3
(+)S12 S21 S23 S22 S12 13 23 33
Y1 PE
(-)
Y2 X1 X2 X5 X6 14 24 34
K2
K3
S22
A1
A2
PE(-)
S23
X1
X2
X5
X6
Y1
81
77 A4
A282
78
S21
S12
S12
Y2
S11/A3+ 14
13
24
23
82
33 81
77
tv
M7414_a
K2
K23
K3
13
A1 S12 S21 S23 S22 S12 13 23
S11/
A3
(+) 33 43 53 63 83 A4
Y1
Y1
S12
Y2
Y2
S12
X1
X1
X2
X2
S21
X5
X5
S23
X6
X6
A1
14
14
PE(-)
24
24
53
34
34
63
44
44
43
54
54
33
64
64
23
84
84
A2
A2
83
PE
S11/A3+
S22
(-)
BO 5988.62
Input
Nominal voltage UN
BO 5988.--/-00: DC 24 V
BO 5988.--/-24: DC 24 V + AC 24 V
DC 24 V + AC 48 V
DC 24 V + AC 110 V
DC 24 V + AC 230 V
DC 24 V + AC 240 V
either DC 24 is connected to A3-A4 or
the AC voltage to A1-A2
Voltage range: AC 0.8 ... 1.1 UN
at 10 % residual ripple: DC 0.9 ... 1.2 UN
at 48 % residual ripple: DC 0.8 ... 1.1 UN
Nominal consumption: AC: approx. 6 VA, DC: approx. 3 W
Nominal frequency: 50 / 60 Hz
Control voltage
at S11: typ. DC + 24 V
at S21: 0 V
Control current: typ. DC 110 mA
Minimum voltage
at terminals S12, S22: DC 21 V with activated device
Recovery time: 2 s
A minimum switch-off time of 10 s
must be observed if the line fault
monitoring function at the On push-
button is active
Output
Jumper assignment for functions:
Activation via On pushbutton / or automatic On function
On push- Jumper Function
button
Y1 - Y2 X5 - X6
The output contacts are switches only
after operation of the On pushbutton.
Line fault monitoring at the On pushbutton
Automatic On function for operating
voltage Off/On or after emergency
stop release
Line fault detection at the On pushbutton:
The output contacts cannot be closed if the On pushbutton is already
closed before the voltage is applied to S12, S22 (also in the event of a line
fault at the On pushbutton).
A line fault at the On pushbutton which occures after activation of the
device is recognized when swichting-on takes place again and closing of
the output contacts is then prevented.
If a line fault occurs at the On pushbutton after the voltage is already
present at S12, S22, undesired activation will take place, because this line
fault does not differ from the normal closing function.
The gold-plated contacts of the BO 5988 also mean that this module is
suitable for switching small loads of 1 mVA ... 7 VA, 1 mW ... 7 W in the ran-
ge 0.1 ... 60 V, 1 ... 300 mA. The contacts also permit the maximum swit-
ching current. However, since the gold plating is burnt off at this current
level, the device is no longer suitable for switching small loads after this.
The PE terminal permits operation of the device in IT systems with insula-
tion monitoring and also serves as a reference point for testing the control
voltage.The internal short-circuit protection will be bridged on DC devices,
if the protective ground is connected to terminal PE.
One or more extension modules BN 3081 or external contactors with
forcibly guided contacts may be used to multiply the number of contacts of
the emergency stop module BO 5988.
M8687
Terminal designation Signal designation
A1, S11/A3 (+) + / L
A2, A4 - / N
S12, S22, S23, X2, X5, Y2 Inputs
PE (-), S11/A3 (+), S21, X1, X6, Y1 Outputs
13, 14, 23, 24, 33, 34, 43, 44, 53,
54, 63, 64
Forcibly guided NO contacts for
release circuit
81, 82 only .47:
Forcibly guided indicator output
81, 82 only .61: indicator output (NC)
83, 84 only .62: indicator output (NO)
77, 78 NO contact release delay
Forcibly guided for release circuit
Circuit Diagrams Notes
Connection Terminals
Technical Data

17 BO 5988 / 22.03.17 en / 846
Troubleshooting
Maintenance and repairs
- The device contains no parts that require maintenance.
- In case of failure, do not open the device but send it to manufacturer
for repair.
Contact
BO 5988.61: 6 NO, 1 NC indicator contact
BO 5988.62: 6 NO, 1 NO indictor contact
BO 5988.47: 3 NO, 1 NC indicator contact
1 NO release delayed
The NO contacts 13...63 / 14...64 are safety contacts.
The NC contact 81-82 and the NO contact 83-84 can only be used for
monitoring.
Operate time
manual restart: typ. 30 ms
automatic restart: 1 s
Release time
2-channel disconnecting in
secondary circuit
(S12, S22 und S23): 30 ms ±50 %
opening in supply circuit
BO 5988.47: 100 ms + 50 %
BO 5988.61, BO 5988.62: 50 ms + 50 %
Fault detection time at UN:
at 1-channel interruption
at S12: typ. 310 ms
at S22 and S23: 30 ms ±50 %
Time delay tv: Auxiliary supply is not necessary
during elapse of time:
BO 5988.47/1 _ _ : 0.1 ... 1 s 0.3 ... 3 s
0.5 ... 5 s 1 ... 10 s
BO 5988.47/2 _ _ : 1 s, 3 s, 5 s, 10 s
Auxiliary supply must be connected
during elapse of time:
BO 5988.47/4 _ _: 0.1 ... 1 s 0.1 ... 1 min
0.3 ... 3 s 0.3 ... 3 min
1 ... 10 s 0.5 ... 5 min
3 ... 30 s 1 ... 10 min
BO 5988.47/5 _ _ : 1 s, 3 s, 10, 30 s
1 min, 3 min, 5 min, 10 min
Repeat accuracy
BO 5988.47/1 _ _ and
BO 5988.47/2 _ _ : + 15 % of setting value
BO 5988.47/4 _ _ and
BO 5988.47/5 _ _ : + 1 % of setting value
Contact type: Relay, forcibly guided
Nominal output voltage: AC 250 V
DC: see limit curve for arc-free
operation
Signalling contact of
BO 5988.61 and BO 5988.62: AC 10 ... 250 V, DC 10 ... 120 V
for AC/DC 0.1 ... 1 A
Thermal current Ith:see total current limit curve
(max. 10 A in one contact path)
release delayed NO contact
77-78 at BO 5988.47: max. 8 A
Switching capacity
to AC 15
NO contact: 5 A / AC 230 V IEC/EN 60 947-5-1
NC contact: 2 A / AC 230 V IEC/EN 60 947-5-1
BO 5988.47
release delayed NO contact: 3 A / AC 230V IEC/EN 60 947-5-1
to DC 13
NO contact: 4 A / DC 24 V IEC/EN 60 947-5-1
NC contact: 4 A / DC 24 V IEC/EN 60 947-5-1
BO 5988.47
release delayed NO contact: 4 A / DC 24 V IEC/EN 60 947-5-1
Electrical life
to AC 15 at 2 A, AC 230 V: 105switching cycles IEC/EN 60 947-5-1
to DC 13 at 2 A, AC 230 V: > 240 x 103switching
cycles IEC/EN 60 947-5-1
Permissible operating
frequency: 600 switching cycles / h
Short circuit strength
max. fuse rating: 6 A gL IEC/EN 60 947-5-1
max. line circuit breaker: C 10 A
Mechanical life: 30 x 106switching cycles
General Data
Operating mode: Continuous operation
Temperature range
operation: - 15 ... + 50°C
storage : - 25 ... + 85 °C
altitude: < 2.000 m
Clearance and creepage
distances
rated impuls voltage /
pollution degree: 4 kV / 2 (basis insulation) IEC 60 664-1
EMC IEC/EN 62 061
Interference suppression: Limit value class B EN 55 011
Degree of protection
Housing: IP 40 IEC/EN 60 529
Terminals: IP 20 IEC/EN 60 529
Housing: Thermoplastic with V0 behaviour
according to UL subject 94
Vibration resistance: Amplitude 0.35 mm IEC/EN 60 068-2-6
frequency 10 ... 55 Hz
Climate resistance: 15 / 050 / 04 IEC/EN 60 068-1
Terminal designation: EN 50 005
Wire fixing: Plus-minus terminal screws M 3.5
box terminal with wire protection
Mounting: DIN rail IEC/EN 60 715
Weight: 850 g
Dimensions
Width x height x depth: 100 x 74 x 121 mm
Technical Data Technical Data
Failure Potential cause
LED "Power" does not light up - Power supply not connected
LED "K2" lights up,
but "K3" remains off
- Safety relay K2 is welded
(replace device)
- A 1-channel switch-off occurred on
S12 (switch channel off on S22 e.g.S23)
LED "K3" lights up,
but "K2" remains off
- Safety relay K3 is welded
(replace device)
- A 1-channel switch-off occurred on
S22 e.g. S23
(switch channel off on S12)
Device cannot be activated - The delay contacts are not
yet switched off
- Safety relay is welded
(replace device)
- Feedback circuit X1 - X2 not closed
- Manual start mode:
Line fault on start-button (disconnect
power supply and remove fault)
- Automatic start mode:
S13-S14 are not bridged
Nominal voltage UN:
BO 5988.--/-00: DC 24 V
BO 5988.--/-24: DC 24 V + AC 24 V
DC 24 V + AC 48 V
DC 24 V + AC 110 V
DC 24 V + AC 230 V
DC 24 V + AC 240 V
either DC 24 is connected to A3-A4 or
the AC voltage to A1-A2
Ambient temperature: - 15 … + 50 °C
Wire connection: 60°C / 75°C copper conductors only
AWG 18 - 16 Torque 7 lb in
nfo
Technical data that is not stated in the UL-Data, can be found
in the technical data section.
UL-Data

18 BO 5988 / 22.03.17 en / 846
BO 5988.61/024 DC 24 V + AC 230 V 50 / 60 Hz
Article number: 0040375
•Dual voltage version
•Output: 6 NO contacts, 1 NC contact as monitoring contact
•Width: 100 mm
BO 5988.47/124 DC 24 V + AC 230 V 50 / 60 Hz 1 ...10 s
Article number: 0040430
•Dual voltage version
•Output: 3 NO contacts, 1 NC contact as monitoring contact,
1 release delayed NO contact
•With adjustable time delay tvto 10 s
•Width: 100 mm
BO 5988._ _ /61: with UL approval (Canada/USA)
Auxiliary supply is not nesseary during elapse of time:
BO 5988.47 / 1 _ _: 3 NO / 1 NC contacts + tv adjustable
BO 5988.47 / 2 _ _: 3 NO / 1 NC contacts + tvfixed
Auxiliary supply must be connected during elapse of time:
BO 5988.47 / 4 _ _: 3 NO / 1 NC contacts + tv adjustable
BO 5988.47 / 5 _ _: 3 NO / 1 NC contacts + tv fixed
Without time delay tv:
BO 5988.61 / 0_ _ : 6 NO / 1 NC contacts as monitoring contact
BO 5988.62 / 0_ _ : 6 NO / 1 NC contacts as monitoring contact
BO 5988. _ _ / _00: single voltage model
BO 5988. _ _ / _24: dual voltage model
BO 5988.61 / 324: Dual voltage model 0.5 s operate delay with
automatic restart
Ordering example for variants
BO 5988.47/124 1 ... 10 s DC 24 V + AC 230 V 50 / 60 Hz
Nominal frequency
Nominal voltage
Time delay
00: 1 nominal voltage
24: 2 nominal votlages
0: without tv
without auxiliary supply
during time elapse:
1: tvadjustable
2: tvfixed
with auxiliary supply
during time elapse:
4: tvadjustable
5: tvfixed
Contacts
Type
General formula for determination of the maximum ambient tempe-
rature
A) Sum of currents2per safety contact = value on scale ΣI2 (A2)
B) Max. ambient temperature T = Cross point of scale ΣI2 (A2)
with limit curve
Example 1
A) (4A)2+ (4A)2+ (4A)2+ (4A)2+ (4A)2+ (4A)2= 96 A2(Scale ΣI2)
B) Max. ambient temperature T = 43°C (point 1)
Example 2
A) (0.5 A)2+ (1 A)2+ (2 A)2+ (1 A)2= 6.25 A 2 (Scale ΣI2)
B) Max. ambient temperature T = 49°C (point 2)
Please note:
The total current2can still be 1.5 A2at 50°C , i.e. 0.5 A per safety contact
A) (0.5 A)2+ (0.5 A)2+ (0.5 A)2+ (0.5 A)2+ (0.5 A)2+( 0.5 A)2= 1.5 A2
B) Max. ambient temperature = 50°C
Total current limit curve
It is necessary to use the square of the currents in order to obtain a linear
limit curve.
10 20 30 40 50
2
1
[C]T
50
100
150
200
250
M6802_a
limit curve
max. 225
22
I[A]
Limit curve for arc-free operation with resistive load (instantaneous contact )
Limit curve for arc-free operation with resistive load (delayed contacts)
00,10,3 0,5 13510
switchingcurrent A
50
100
150
250
200
switchingvoltageVDC
M2871_
b
safe breaking, no continuousarcing,
max. 1switching cycle / s
00,10,3 0,5 13510
switchingcurrent A
50
100
150
250
200
switchingvoltageVDC
M2987_b
safe breaking, no continuousarcing,
max.1switching cycle/s
Standard Types
Variants
Characteristics

19 BO 5988 / 22.03.17 en / 846
One-channel emergency stop circuit.This circuit does not have any redun-
dancy in the emergency stop control device circuit.
Suited up to SIL2, Performance Level d, Cat. 3
Two-channel emergency-stop circuit with cross fault detection.
Activation via On pushbutton. - - - Jumper X5 - X6:
A jumper must be fitted X5 - X6 for the automatic On function.
The On pushbutton is not required.
Suited up to SIL3, Performance Level e, Cat. 4
Two-channel emergency stop circuit without cross fault detection.
Activation via On pushbutton. - - - Jumper X5 - X6:
A jumper must be fitted X5 - X6 for the automatic On function.
The On pushbutton is not required.
Suited up to SIL3, Performance Level e, Cat. 4
13
Auxiliary
contact
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M6803_b
E---
Emergency-
stop
E--
Off
On
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Forcibly guided safety
contacts
23 816343
A4 X2 14
53
24 44
33
E--------
13
Auxiliary
contact
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M6804_b
Emergency-
stop
E--
On
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Forcibly guided safety
contacts
23 816343
A4 X2 14
53
24 44
33
E--------------
13
Auxiliary
contact
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M6805_b
E---
Emergency-
stop
E--
Off
On
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Forcibly guided safety
contacts
23 816343
A4 X2 14
53
24 44
33
E-----
Two-channel monitoring of a safety gate. S1 must not close before S2.
Suited up to SIL3, Performance Level e, Cat. 4
13
Auxiliary
contact
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M6809_b
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Forcibly guided safety
contacts
23 816343
A4 X2 14
53
24 44
33
S2
S1
Two-pole emergency stop circuit with emergency stop control device in
the supply circuit.
Application for long emergency stop loops where the control voltage drops
below the minimum voltage of 21 V.
Attention:
Single faults (e.g. line faults at the emergency stop control device) are not
detected with this external circuit configuration.
Suited up to SIL3, Performance Level e, Cat. 4
13
Auxiliary
contact
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
M6806_b
E---
Emergency-
stop
E--
Off
On
A2
Y2
A1 S11/A3 Y1 S23S12 S22
Forcibly guided safety
contacts
23 816343
A4 X2 14
53
24 44
33
E--------
Application Examples

20 BO 5988 / 22.03.17 en / 846
Contact reinforcement by external contactors, two-channel.
The output contacts can be reinforced by external contactors with forcibly
guided contacts for switching currents > 8 A. Functioning of the external
contactors is monitored by looping the NC contacts into the closing circuit
(terminals X1 - X2).
Suited up to SIL3, Performance Level e, Cat. 4
Contact reinformcement by external contactors with reduced safety level.
Suited up to SIL3, Performance Level e, Cat. 4
M6807_b
Emergency-
stop
Off
On
K4 K5
K4
14
13
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
A2
Y2
A1 S11/A3 Y1 S23
S12 S22 23 816343
A4 X2
K5
53
24 44
33
M6808_b
Emergency-
stop
Off
On
K4 K5
K4
14
13
34 826454
X1 X6X5PE(-)
S21S12
BO 5988.61
N
L1
A2
Y2
A1 S11/A3 Y1 S23
S12 S22 23 816343
A4 X2
K5
53
24 44
33
Application Examples
E. DOLD & SÖHNE KG • D-78114 Furtwangen
e-mail: dold-relays @dold.com • internet: http://www.dold.com
• POBox1251•Telephone(+49)77 23 / 654-0 •Telefax (+49) 77 23 / 654-356
