DOMUS LINE SMALLY User manual

DOMUS Line Srl
Via Maestri del Lavoro, 1
33080 PORCIA _ PN _ Italy
phone
fax
e-mail
website
0039 0434 595911
0039 0434 923345
[email protected]om
www.domusline.com
MANUALE DI INSTALLAZIONE E USO
INSTALLATION MANUAL
INSTALLATIONSHANDBUCH
MANUEL D'INSTALLATION
MANUAL DE INSTALACIÓN
IT
EN
DE
FR
ES
Ref. 3476500_r3
SMALLY collection¹
CUBIT collection¹
QUADRUM collection¹

Apparecchio in classe di protezione III. L'alimentazione deve essere fornita da un alimentatore di sicurezza (secondo la norma EN61347-2-13).
Protection class III device. Power must be supplied by a safe power supply (in accordance with the EN61347-2-13 standard).
Appareil avec classe de protection III. L'alimentation doit être fournie par un transformateur de sécurité (selon la norme EN61347-2-13).
Leuchte mit Schutzklasse III. Die Stromversorgung muss mit einem Sicherheits-Anschlusskabel geliefert werden (nach Richtlinie EN61347-2-13).
Il prodotto deve essere smaltito separatamente dai rifiuti urbani consegnandolo ai centri di raccolta previsti dalla normativa in vigore.
L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o il riciclo
dei materiali. Lo smaltimento abusivo comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
The product must be disposed of separately from urban waste, delivering it to the collection centres established by the prevailing standard.
Adequate sorted waste collection contributes to preventing negative effects on the environment and health and favours reuse and/or recycling
materials. Incorrect disposal of the product implies the application of the administrative sanctions envisaged by the prevailing regulation.
Die Leuchte muss getrennt vom Hausmüll entsorgt und entsprechend der geltenden Richtlinien, an den vorgesehenen Sammelstellen abgegeben werden. Die angemessene
getrennte Sammlung trägt dazu bei, eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und die Wiederverwendung und/oder das Recycling der
Materialien zu begünstigen. Die unsachgemäße Entsorgung bringt die Anwendung administrativer Strafen mit sich, die in den geltenden Richtlinien vorgesehen sind.
Le produit doit être collecté séparément et non jeté avec les déchets ménagers en le portant dans les déchetteries prévues par la réglementation en vigueur. Un tri sélectif
approprié contribue à éviter des possibles effets négatifs sur l'environnement et sur la santé et favorise la réutilisation et/ou le recyclage des matériaux. L'élimination abusive
entraîne l'application des sanctions administratives prévues par la réglementation en vigueur.
Aparato de clase de protección III. La alimentación debe realizarse mediante un alimentador seguro (según la norma EN61347-2-13).
Se debe desechar el producto de forma separada de los residuos urbanos; se lo debe entregar en los centros de recolección previstos por la norma en vigor. La recolección
diferenciada adecuada contribuye a evitar posibles efectos negativos en el medioambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales. Si se lo desecha
en forma abusiva tendrá como consecuencia la aplicación de sanciones administrativas previstas por la normativa vigente.
Sicurezza fotobiologica: L'apparecchio appartiene al gruppo di rischio 0 (ESENTE),secondo la norma EN62471.
Photobiologische sicherheit: Die Leuchte gehört zur Risikogruppe 0 (KEINE) gemäß EN-Norm 62471.
Photobiological safety: The device belongs to the risk 0 group (EXEMPT) in accordance with the EN62471.
Securite photobiologique: L'appareil fait partie du groupe de risque 0 (EXEMPT), conformément à la norme EN62471.
Apparecchio per sola installazione in ambiente interno.
Device only for indoor installation.
L'appareil doit être uniquement installé à l'intérieur.
Leuchte nur für die Installation im Innenbereich.
Seguridad fotobiológica: El aparato pertenece al grupo de riesgo 0 (EXENTO) según la norma EN62471. Aparato para un solo uso en un ambiente interior.
Apparecchio idoneo al montaggio in o su superfici normalmente infiammabili.
Device suitable for mounting in or on normally flammable surfaces.
Installation possible de l'appareil dans ou sur des surfaces normalement inflammables.
Leuchte für die Montage in oder auf normal brennbaren Oberflächen.
Aparato apto para el montaje en o sobre superficies normalmente inflamables.
L'apparecchio è protetto contro gli spruzzi d'acqua (solo per modello SMALLY-CUBIT-QUADRUM IP44)
The device is protected against water spray (only for SMALLY-CUBIT-QUADRUM IP44 model)
L'appareil est protégé contre les projections d'eau (uniquement pour le modèle SMALLY-CUBIT-QUADRUM IP44)
Die Leuchte ist gegen Wasserspritzer geschützt (nur für das Modell SMALLY-CUBIT-QUADRUM IP44)
Está protegido contra el rociado de agua (solo para el modelo SMALLY-CUBIT-QUADRUM IP44)

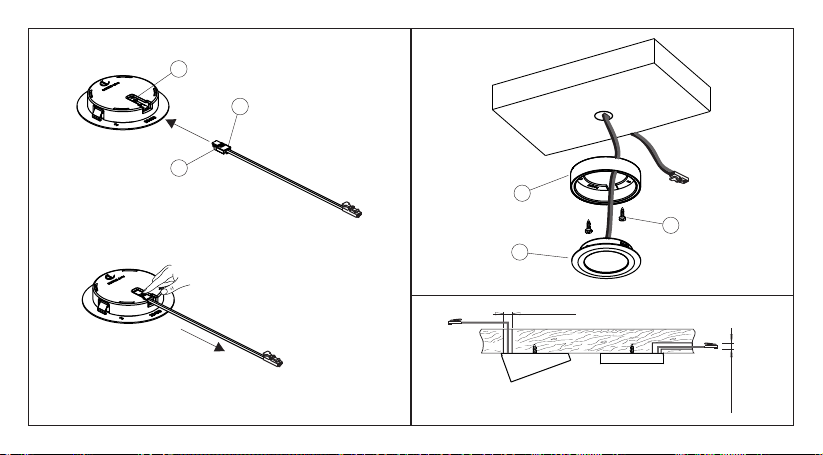

Fig 1
min. Ø8mm
Ø57mm
12mm
Fig 2
Fig 3
Ø57mm
min. Ø7mm
Fig 4
A

E
F
SMALLY OB
Min. Ø8 mm
SMALLY SP
B
D
C
Fig 7
Fig 5
Fig 6
Min. Ø8 mm
G

integrano un sorgente LED con regolazione dinamica del colore della luce;
per un corretto funzionamento gli apparecchi SMALLY TW, SMALLY XS TW,
CUBIT TW e QUADRUM TW dovranno essere collegati esclusivamente ad
un sistema di regolazione fornito da DOMUS Line quale ad esempio MAGIC
BOX, MAGIC TUNE, TOUCH TW, ecc. forniti separatamente. Per
informazioni dettagliate su caratteristiche e modelli dei sistemi di
regolazione Tunable White di DOMUS Line consulta il sito
www.domusline.com o contattaci
Tutti i modelli di SMALLY possono essere inoltre dotati di supporti per
l'installazione in superficie. La configurazione SP è riferita agli apparecchi
con supporto di superficie simmetrico; la configurazione OB è riferita agli
apparecchi con supporto di superficie asimmetrico. La configurazione ML è
riferita agli apparecchi per l'installazione ad incasso su ripiani in metallo
dello spessore di min. 0,7mm.
INSTALLAZIONE AD INCASSO SU PANNELLI IN LEGNO
Gli apparecchi della collezione SMALLY-CUBIT-QUADRUM Collection si
possono installare ad incasso sia su foro passante che su foro cieco su
pannelli in legno.
L'installazione può essere effettuata sia con il cavo di alimentazione del
faretto in posizione assiale che radiale rispetto al piano di montaggio. In
relazione a specifiche esigenze è tuttavia possibile praticare il foro di uscita
¹ Questo manuale di installazione contiene indicazioni valide per tutte le
configurazioni dell'apparecchio SMALLY-CUBIT-QUADRUM
AVVERTENZA
La sicurezza è garantita se si seguono queste istruzioni e pertanto è
necessario conservarle. L'installazione può richiedere il coinvolgimento di
personale qualificato. Prima di procedere all'installazione dell'apparecchio
assicurarsi che le condizioni ambientali siano conformi e idonee alle
caratteristiche del prodotto. Prima di ogni operazione sull'apparecchio,
disinserire la tensione di rete.
CONFIGURAZIONI
Le istruzioni per l'installazione e l'uso contenute in questo manuale sono
valide per tutte le configurazioni dell'apparecchio SMALLY-CUBIT-
QUADRUM tra le quali vi sono delle differenze. I modelli SMALLY Plus,
SMALLY XS Plus, CUBIT Plus e QUADRUM Plus (Plug & Play) si riferiscono
alle configurazioni degli apparecchi che integrano un cavo di alimentazione
sconnettibile.
I modelli SMALLY IP44, SMALLY XS IP44, CUBIT IP44 e QUADRUM IP44 si
riferiscono alle configurazioni degli apparecchi protetti contro gli spruzzi
d'acqua. I modelli SMALLY TW, SMALLY XS TW, CUBIT TW e QUADRUM
TW (Tunable White) si riferiscono alle configurazioni degli apparecchi che
MANUALE DI INSTALLAZIONE E USO IT

MANUALE DI INSTALLAZIONE E USO IT
SMALLY XS Plus, CUBIT Plus e QUADRUM Plus consente, se necessario, di
scollegare e rimuovere facilmente l'apparecchio.
Seguire le istruzioni di installazione per la connessione del cavo
all'apparecchio.
- Per la connessione del cavo di alimentazione all'apparecchio, inserire il
connettore (B) del cavo nella slot (C) dell'apparecchio fino allo scatto del
gancio di sicurezza (D) come indicato in figura 5.
- Per rimuovere il cavo di alimentazione dall'apparecchio premere il gancio di
sicurezza (D) con una leggera pressione delle dita ed estrarre il connettore (B)
dalla slot (C) dell'apparecchio come indicato in figura 5.
INSTALLAZIONE IN SUPERFICIE
Tutti i modelli di SMALLY possono essere installati in superficie con l'ausilio di
appositi supporti. L'installazione può essere effettuata sia con il cavo di
alimentazione del faretto in posizione assiale che radiale rispetto al piano di
montaggio. In relazione a specifiche esigenze è tuttavia possibile praticare il
foro di uscita del cavo di alimentazione in altre posizioni purché non
pregiudichino l'integrità del cavo e/o del connettore su di esso installato.
- Fissare il supporto plastico (E) al piano di installazione con le viti (F) in
dotazione; inserire il faretto (G) nel supporto plastico effettuando una
leggera pressione fino al completo incastro come indicato in figura 6.
- Se necessario, praticare per l'uscita del cavo di alimentazione un foro
di ø ≥ 8mm come indicato in figura 7.
del cavo di alimentazione in altre posizioni purché non pregiudichino
l'integrità del cavo e/o del connettore su di esso installato.
- Per l'incasso dell'apparecchio praticare un foro di ø 57mm e profondità
≥ 12mm sul piano di montaggio e quindi, se necessario, praticare per
l'uscita del cavo di alimentazione un foro di ø ≥ 8mm come indicato in
figura 1.
- Inserire il cavo di alimentazione (A) nel foro e quindi installare il faretto
effettuando una leggera pressione fino al completo inserimento come
indicato in figura 2.
INSTALLAZIONE AD INCASSO SU SUPERFICI IN METALLO
Gli apparecchi SMALLY ML si possono installare ad incasso su ripiani in
metallo dello spessore di min. 0,7mm e su un foro di ø 57mm come indicato
in figura 3.
- L'ancoraggio del faretto al supporto metallico deve essere eseguito
inserendo prima una molla e quindi l'altra effettuando una leggera
pressione fino al completo incastro come indicato in figura 4.
CONNESSIONE DEL CAVO DI ALIMENTAZIONE SMALLY-CUBIT Plus
(Plug & Play)
I modelli SMALLY Plus, SMALLY XS Plus, CUBIT Plus e QUADRUM Plus (Plug
& Play) si riferiscono alle configurazioni degli apparecchi che integrano un
cavo di alimentazione sconnettibile. Il cavo di alimentazione di SMALLY Plus,

MANUALE DI INSTALLAZIONE E USO IT
- Collegare quindi il sistema di regolazione dinamico del colore della luce ad
un alimentatore di sicurezza in tensione costante a 24Vdc (fornito
separatamente) e con una potenza almeno del 10% superiore al carico
totale. Per il calcolo del carico totale controllare il dato di targa stampato
sull'etichetta del prodotto.
- Nel caso in cui si debba collegare più di un apparecchio al gruppo di
alimentazione, assicurarsi che la somma totale delle potenze assorbite dagli
apparecchi (controllare i dati targa riportati sull'etichetta del prodotto), non
superi quella massima ammessa sia dal sistema di regolazione dinamica sia
dal Converter.
- DOMUS Line garantisce il prodotto solo se alimentato con Converter e
sistemi di regolazione dinamica della luce di propria fornitura.
ATTENZIONE
- Il modulo LED di questi apparecchi non è sostituibile e pertanto in caso di
guasto dovrà essere integralmente sostituito l'intero apparecchio.
GARANZIA
- La garanzia sull'apparecchio è valida solo se alimentato con un alimentatore
fornito da DOMUS Line. Le condizioni generali di garanzia di questo
apparecchio sono disponibili sul sito www.domusline.com
CONNESSIONE DELL'APPARECCHIO ALL'ALIMENTAZIONE _ configurazione a
luce statica
- Collegare SMALLY-CUBIT-QUADRUM solo ad un alimentatore di sicurezza in
tensione costante a 12Vdc (fornito separatamente) e con una potenza
almeno del 10% superiore al carico totale. Per il calcolo del carico totale
controllare il dato di targa stampato sull'etichetta del prodotto.
- Nel caso in cui si debba collegare più di un apparecchio all'alimentatore,
assicurarsi che la somma totale delle potenze assorbite dagli apparecchi
(controllare i dati targa riportati sull'etichetta del prodotto), non superi
quella massima ammessa dal Converter.
- DOMUS Line garantisce il prodotto solo se alimentato con Converter di
propria fornitura.
CONNESSIONE DELL'APPARECCHIO ALL'ALIMENTAZIONE _ configurazione a
luce dinamica Tunable White
- Collegare il cavo di alimentazione di SMALLY-CUBIT-QUADRUM TW ad uno
dei sistemi di regolazione dinamica del colore della luce (ad esempio MAGIC
TUNE, TOUCH TW, ecc. forniti separatamente) e con una potenza almeno
del 10% superiore al carico totale. Per il calcolo del carico totale controllare
il dato di targa stampato sull'etichetta del prodotto.
- Per l'installazione e uso del sistema di regolazione dinamica del colore della
luce consultare il manuale dello specifico articolo.

INSTALLATION MANUAL EN
exclusively to an adjustment system supplied by DOMUS Line such as
MAGIC BOX, MAGIC TUNE, TOUCH TW, etc., sold separately. For more
detailed information on DOMUS Line Tunable White adjustment system
characteristics and models go to www.domusline.com or contact us.
All of the SMALLY models can also be fitted with hardware for surface
installation. The SP configuration refers to the devices with symmetrical
surface support. The OB configuration refers to the devices with
asymmetrical surface support. The ML configuration refers to devices for
for flush mount installation on 0.7 mm thick (min.) metal surfaces.
FLUSH INSTALLATION ON WOOD PANELS
The SMALLY-CUBIT-QUADRUM collection devices can be flush mounted
either on a pass-through hole or on a closed-end hole in wood panels.
The installation can be carried out with the light power supply cable in both
an axial or radial position with respect to the installation surface. In the
event of a specific requirement a power wire exit hole can nevertheless be
drilled in other positions as long as it does not compromise the integrity of
the wire and/or the connector installed on it.
- To flush mount the device, bore a ø 57mm hole ≥ 12mm deep on the
installation surface and then, if necessary, bore a ø ≥ 8mm exit hole for
the power supply cable as illustrated in figure 1.
- Insert the power supply cable (A) into the hole and then install the light,
applying light pressure until it is completely fitted as illustrated in figure 2.
¹ This installation manual contains instructions valid for all configurations
of the SMALLY-CUBIT-QUADRUM device
WARNING
Safety is guaranteed if these instructions are followed and therefore they
must be kept. Installation may require the involvement of qualified
personnel. Before proceeding with installation of the device, ensure that
the environmental conditions are in conformity with and suitable for the
characteristics of the product. Before any operation on the device
disconnect mains power.
CONFIGURATIONS
The installation and operation instructions in this manual are valid for all
configurations of the SMALLY-CUBIT-QUADRUM device, between which
there are some differences. The SMALLY Plus, SMALLY XS Plus, CUBIT Plus
and QUADRUM Plus (Plug & Play) models refer to the configurations of the
devices that have a built-in disconnectable power cable. The SMALLY IP44,
SMALLY XS IP44, CUBIT IP44 and QUADRUM IP44 models refer to the
configurations of the splash-proof devices. The SMALLY TW, SMALLY XS
TW, CUBIT TW and QUADRUM TW (Tunable White) models refer to the
configurations of the devices that have a built-in LED source with dynamic
light colour adjustment. for correct operation of the SMALLY TW, SMALLY
XS TW, CUBIT TW and QUADRUM TW devices they must be connected

INSTALLATION MANUAL EN
SURFACE INSTALLATION
All of the SMALLY models can be surface mounted with the aid of specific
supports. The installation can be carried out with the light power supply
cable in both an axial or radial position with respect to the installation
surface. In the event of a specific requirement a power wire exit hole can
nevertheless be drilled in other positions as long as it does not compromise
the integrity of the wire and/or the connector installed on it.
- Secure the plastic bracket (E) to the installation surface with the included
screws (F); insert the light (G) into the plastic support, applying light
pressure until it is completely fitted as illustrated in figure 6.
- If necessary, bore a ø ≥ 8mm exit hole for the power supply cable as
illustrated in figure 7.
CONNECTING THE DEVICE TO THE POWER SUPPLY _ static light
configuration
- Connect SMALLY-CUBIT-QUADRUM only to a safe power supply with
12Vdc stabilised voltage (sold separately) and with power at least 10%
higher than the total load. For the total load calculation check plate data
printed on the product label.
- If more than one device must be connected to the power supply ensure
that the total sum of the power absorbed by the devices (check the plate
data shown on the product label) does not exceed the maximum power
permitted by the Converter.
FLUSH INSTALLATION ON METAL SURFACES
The SMALLY ML devices can be flush mounted on 0.7 mm thick (min.)
metal surfaces and on a ø 57 mm hole as illustrated in figure 3.
- The light must be anchored to the metallic bracket by inserting first one
spring and then the other, applying slight pressure until completely fitted
as illustrated in figure 4.
CONNECTION OF THE SMALLY-CUBIT-QUADRUM Plus (Plug & Play)
POWER CABLE
The SMALLY Plus, SMALLY XS Plus, CUBIT Plus, QUADRUM Plus (Plug &
Play) models refer to the configurations of the devices that have a built-in
disconnectable power cable. The SMALLY Plus, SMALLY XS Plus, CUBIT Plus
and QUADRUM Plus power lead can be disconnected and allows the device
to be easily disconnected and removed if necessary. Follow the installation
instructions for connection of the cable to the device.
- For connection of the power cable to the device, insert the cable
connector (B) into the slot (C) on the device, until the safety hook (D) is
press-fitted into place as illustrated in figure 5.
- To remove the device power cable, press the safety release (D) slightly
with your finger and extract the connector (B) from the slot (C) on the
device as illustrated in figure 5.

INSTALLATION MANUAL EN
WARNING
- The LED module for these devices cannot be replaced and therefore in the
event of failure the entire device must be completely replaced.
WARRANTY
- The warranty on the device is valid only if powered by a power supply
provided by DOMUS Line. The warranty's general terms and conditions for
this device are available at www.domusline.com
- DOMUS Line guarantees the product only if powered with a Converter
supplied by us.
CONNECTING THE DEVICE TO THE POWER SUPPLY _ Tunable White
dynamic light configuration
- Connect the SMALLY-CUBIT-QUADRUM TW power supply cable to one of
the light colour dynamic adjustment systems (for example MAGIC TUNE,
TOUCH TW, etc., sold separately) and with power at least 10% greater
than the total load. For the total load calculation check plate data printed
on the product label.
- For installation and operation of the light colour dynamic adjustment
system see the specific item's manual.
- Then connect the light colour dynamic adjustment system to a safe power
supply with 24Vdc stabilised voltage (sold separately) and with power at
least 10% higher than the total load. For the total load calculation check
plate data printed on the product label.
- If more than one device must be connected to the power supply unit
ensure that the total sum of the power absorbed by the devices (check
the plate data shown on the product label) does not exceed the maximum
power permitted both by the dynamic adjustment system and by the
Converter.
- DOMUS Line guarantees the product only if powered with Converters and
dynamic light adjustment systems supplied by us.

INSTALLATIONSHANDBUCH DE
Betrieb dürfen die Leuchten SMALLY TW, SMALLY XS TW, CUBIT TW und
QUADRUM TW ausschließlich an ein von DOMUS Line geliefertes
Regelungssystem wie z. B. MAGIC BOX, MAGIC TUNE, TOUCH TW usw.
(separat zu bestellen) angeschlossen werden. Für detaillierte Informationen
zu den Eigenschaften und Modellen der Tunable-White-Regelungssysteme
von DOMUS Line besuchen Sie die Website www.domusline.com oder
kontaktieren Sie uns.
Alle SMALLY-Modelle können zudem mit Halterungen für die
Anbaumontage ausgestattet werden. Die Ausführung SP bezieht sich auf
Leuchten mit symmetrischer Halterung für die Anbaumontage. Die
Ausführung OB bezieht sich auf Leuchten mit asymmetrischer Halterung für
die Anbaumontage. Die Ausführung ML bezieht sich auf Leuchten für die
Einbaumontage in Metallböden mit einer Dicke von mindestens 0,7 mm.
EINBAUMONTAGE IN HOLZPANEELEN
Die Leuchten der SMALLY-CUBIT-QUADRUM-Kollektion sind für die
Einbaumontage sowohl in einer Durchführungsbohrung als auch in einer
Blindbohrung in Holzpaneelen geeignet. Die Montage kann sowohl mit
Netzkabel des Strahlers in Längs- als auch in radialer Position zur
Montagefläche erfolgen. Je nach den spezifischen Anforderungen kann eine
Bohrung für den Austritt des Speisekabels in anderen Positionen ausgeführt
werden, sofern diese nicht die Funktionstüchtigkeit des Kabels und/oder
des installierten Steckverbinders beeinträchtigen.
¹ Diese Montageanleitung enthält Anweisungen, die für alle
Ausführungen der SMALLY-CUBIT-QUADRUM-Leuchte gelten.
HINWEIS
Die Sicherheit wird nur gewährleistet, wenn diese Anweisungen befolgt
werden. Sie sind daher aufzubewahren. Für die Montage kann qualifiziertes
Personal erforderlich sein. Vor der Montage der Leuchte sicherstellen, dass
die Umgebungsbedingungen konform und geeignet für die
Produktmerkmale sind. Vor jeder Arbeit an der Leuchte, die Netzspannung
trennen.
AUSFÜHRUNGEN
Die Gebrauchs- und Montageanweisungen in dieser Anleitung gelten für
alle Ausführungen der SMALLY-CUBIT-QUADRUM-Leuchte, die sich
voneinander unterscheiden.
Die Modelle SMALLY Plus, SMALLY XS Plus, CUBIT Plus und QUADRUM
Plus (Plug & Play) beziehen sich auf die Leuchtenausführungen, die mit
einem trennbaren Netzkabel ausgestattet sind. Die Modelle SMALLY IP44,
SMALLY XS IP44, CUBIT IP44 und QUADRUM IP44 beziehen sich auf die
spritzwassergeschützten Leuchtenausführungen. Die Modelle SMALLY TW,
SMALLY XS TW, CUBIT TW und QUADRUM TW (Tunable White) beziehen
sich auf die Leuchtenausführungen, die mit einer LED-Lichtquelle mit
dynamischer Lichtfarbenregelung ausgestattet sind. Für den einwandfreien

INSTALLATIONSHANDBUCH DE
in den Schlitz (C) der Leuchte einsetzen, sodass der Sicherheitshaken (D)
einrastet (siehe Abb. 5).
- Zum Trennen des Netzkabels von der Leuchte mit den Fingern leicht auf
den Sicherheitshaken (D) drücken und den Stecker (B) aus dem Schlitz (C)
der Leuchte ziehen (siehe Abb. 5).
ANBAUMONTAGE
Alle SMALLY-Modelle eignen sich mithilfe entsprechender Halterungen für
die Anbaumontage. Die Montage kann sowohl mit Netzkabel des Strahlers
in Längs- als auch in radialer Position zur Montagefläche erfolgen. Je nach
den spezifischen Anforderungen kann eine Bohrung für den Austritt des
Speisekabels in anderen Positionen ausgeführt werden, sofern diese nicht
die Funktionstüchtigkeit des Kabels und/oder des installierten
Steckverbinders beeinträchtigen.
- Die Kunststoffhalterung (E) mit den im Lieferumfang enthaltenen
Schrauben (F) an der Montagefläche fixieren. Den Strahler (G) in die
Kunststoffhalterung einsetzen, bis dieser komplett einrastet (siehe Abb. 6).
- Für den Austritt des Netzkabels ggf. eine Bohrung mit ø ≥ 8 mm
ausführen (siehe Abb. 7).
STROMANSCHLUSS DER LEUCHTE – Ausführung mit statischem Licht
- SMALLY-CUBIT-QUADRUM ausschließlich an ein Sicherheitsnetzteil mit
einer konstanten 12Vdc-Spannung (separat zu bestellen) und einer Leistung
- Für den Einbau der Leuchte eine Bohrung mit ø 57 mm und einer Tiefe
von ≥ 12 mm auf der Montagefläche ausführen und ggf. für den Austritt
des Netzkabels eine Bohrung mit ø ≥ 8 mm ausbilden (Abb. 1).
- Das Netzkabel (A) in die Bohrung einführen, dann den Strahler vorsichtig
bis zum Anschlag eindrücken (Abb. 2).
EINBAUMONTAGE IN METALLFLÄCHEN
Die SMALLY-ML-Leuchten können in Metallböden mit einer Dicke von
mindestens 0,7 mm und einer Bohrung von ø 57 mm eingebaut werden
(Abb. 3).
- Zur Befestigung des Strahlers an der Metallhalterung zuerst die eine und
dann die andere Feder mit leichtem Druck einsetzen, bis diese komplett
einrasten (Abb. 4).
ANSCHLUSS DES SMALLY-CUBIT-QUADRUM-Plus-NETZKABELS (Plug &
Play)
Die Modelle SMALLY Plus, SMALLY XS Plus, CUBIT Plus und QUADRUM
Plus (Plug & Play) beziehen sich auf die Leuchtenausführungen, die mit
einem trennbaren Netzkabel ausgestattet sind. Das Netzkabel der Modelle
SMALLY Plus, SMALLY XS, CUBIT Plus und QUADRUM Plus kann ggf.
getrennt werden, um die Leuchte leicht zu entfernen. Zum Anschluss des
Kabels an die Leuchte die Montageanweisungen befolgen.
- Zum Anschluss des Netzkabels an die Leuchte den Stecker (B) des Kabels

INSTALLATIONSHANDBUCH DE
überschreitet. Zur Berechnung der Gesamtlast die Auslegungsdaten am
Etikett des Produkts prüfen.
- Muss mehr als eine Leuchte an das Netzteil angeschlossen werden,
sicherstellen, dass der Gesamtwert der von den Geräten aufgenommenen
Leistung (Auslegungsdaten am Produktetikett prüfen) den sowohl vom
Regelungssystem als auch vom Stromrichter zulässigen Gesamtwert nicht
überschreitet.
- Die von DOMUS Line gewährte Garantie gilt nur, wenn das Produkt mit
von Domus Line gelieferten Stromrichtern und Systemen zur dynamischen
Lichtfarbenregelung gespeist wird.
ACHTUNG
- Das LED-Modul dieses Geräts kann nicht ausgetauscht werden, das Gerät
muss daher bei einem Defekt komplett ersetzt werden.
GARANTIE
- Die Garantie auf die Leuchte ist nur gültig, wenn es mit einem Netzteil der
Firma DOMUS Line gespeist wird. Die allgemeinen Garantiebedingungen
dieser Leuchte stehen auf www.domusline.com zur Verfügung.
anschließen, die die Gesamtlast um mindestens 10 % überschreitet. Zur
Berechnung der Gesamtlast die Auslegungsdaten am Etikett des Produkts
prüfen.
- Soll mehr als ein Gerät an das Netzteil angeschlossen werden,
sicherstellen, dass der Gesamtwert der von den Geräten aufgenommenen
Leistung den maximal zulässigen Wert des Stromrichters nicht
überschreitet (siehe Auslegungsdaten am Produktetikett).
- Die von Domus Line gewährte Garantie gilt nur, wenn das Produkt über
einen von Domus Line gelieferten Stromrichter gespeist wird.
STROMANSCHLUSS DER LEUCHTE – Ausführung mit dynamischem Licht,
Tunable White
- Das Netzteil von SMALLY-CUBIT-QUADRUM TW an ein System zur
dynamischen Lichtfarbenregelung anschließen (z. B. MAGIC TUNE, TOUCH
TW usw. separat zu bestellen), dessen Leistung die Gesamtlast um
mindestens 10 % überschreitet. Zur Berechnung der Gesamtlast die
Auslegungsdaten am Etikett des Produkts prüfen.
- Für die Montage und den Gebrauch des Systems zur dynamischen
Lichtfarbenregelung wird auf die Anleitung des betreffenden Artikels
verwiesen.
- Das System zur dynamischen Lichtfarbenregelung an ein
Sicherheitsnetzteil mit konstanter 24Vdc-Spannung (separat zu bestellen)
anschließen, dessen Leistung die Gesamtlast um mindestens 10 %

MANUEL D'INSTALLATION FR
que MAGIC BOX, MAGIC TUNE, TOUCH TW, etc. ; fournis séparément. Pour
des informations détaillées sur les caractéristiques et les modèles des
systèmes de réglage Tunable White de DOMUS Line, consulter le site
www.domusline.com ou nous contacter.
En outre, tous les modèles SMALLY peuvent être équipés de supports
d'installation sur différentes surfaces. Le type SP correspond aux appareils
avec support de surface symétrique ; le type OB correspond aux appareils
avec support de surface asymétrique. Le type ML correspond aux appareils
prévus pour être installés par encastrement sur des supports métalliques de
0,7 mm d'épaisseur au minimum.
INSTALLATION PAR ENCASTREMENT SUR PANNEAUX DE BOIS
Les appareils de la gamme SMALLY-CUBIT-QUADRUM peuvent être installés
par encastrement aussi bien sur un trou débouchant que sur un trou borgne
sur des panneaux en bois.
L'installation peut être effectuée avec le câble d'alimentation du spot en
position axiale ou radiale en fonction du plan de montage. En cas d'exigences
spécifiques, il est toutefois possible de pratiquer le trou de sortie du câble
d'alimentation dans d'autres positions, à condition qu'elles ne
compromettent pas l'intégrité du câble, ni du connecteur installé par-dessus.
- Pour l'encastrement de l'appareil, pratiquer un trou de ø 57mm et d'une
profondeur ≥ 12mm sur le plan de montage et, si besoin, pratiquer pour la
sortie du câble d'alimentation un trou de ø ≥ 8mm comme indiqué sur la
figure 1.
¹ Ce manuel d'installation contient des indications valables pour tous les
types d'appareils SMALLY-CUBIT-QUADRUM
MISE EN GARDE
Il est important pour la sécurité des personnes de suivre ces instructions et
de les conserver. L'installation peut exiger la participation de personnel
qualifié. Avant de procéder à l'installation de l'appareil veiller à ce que les
conditions environnementales soient conformes et appropriées aux
caractéristiques du produit. Avant toute intervention sur l'appareil, couper la
tension du secteur.
TYPES D'APPAREILS
Les instructions pour l'installation et l'utilisation contenues dans ce manuel
sont valables pour tous les types d'appareils SMALLY-CUBIT-QUADRUM,
entre lesquels il existe des différences. Les modèles SMALLY Plus, SMALLY XS
Plus, CUBIT Plus et QUADRUM Plus (Plug & Play) correspondent aux types
d'appareils comportant un câble d'alimentation débranchable.
Les modèles SMALLY IP44, SMALLY XS IP44, CUBIT IP44 et QUADRUM PLUS
correspondent aux types d'appareils protégés contre les éclaboussures d'eau.
Les modèles SMALLY TW, SMALLY XS TW, CUBIT TW et QUADRUM TW
(Tunable White) correspondent aux types d'appareils équipés d'une lumière
DEL avec réglage dynamique de la lumière ; pour bien fonctionner, les
appareils SMALLY TW, SMALLY XS TW, CUBIT TW et QUADRUM TW devront
être reliés exclusivement à un système de réglage fourni par DOMUS Line, tel

MANUEL D'INSTALLATION FR
- Pour retirer le câble d'alimentation de l'appareil, exercer une légère pression
avec les doigts sur le crochet de sécurité (D) et extraire le connecteur (B) de
la fente (C) de l'appareil, comme indiqué sur la figure 5.
INSTALLATION SUR SURFACES DIVERSES
Tous les modèles SMALLY peuvent être installés sur diverses surfaces à l'aide
des supports adéquats. L'installation peut être effectuée avec le câble
d'alimentation du spot en position axiale ou radiale en fonction du plan de
montage. En cas d'exigences spécifiques, il est toutefois possible de pratiquer
le trou de sortie du câble d'alimentation dans d'autres positions, à condition
qu'elles ne compromettent pas l'intégrité du câble, ni du connecteur installé
par dessus.
- Fixer le support plastique (E) au plan d'installation à l'aide des vis (F)
fournies ; insérer le spot (G) dans le support plastique en exerçant une
légère pression jusqu'à l'encastrement complet, comme indiqué sur la
figure 6.
- Si besoin, pratiquer pour la sortie du câble d'alimentation un trou de
ø ≥ 8mm, comme indiqué sur la figure 7.
BRANCHEMENT DE L'APPAREIL À L'ALIMENTATION _ type d'appareil à
lumière statique
- Brancher l'appareil SMALLY-CUBIT-QUADRUM uniquement à un
transformateur de sécurité d'une tension constante de 12Vdc (fourni
séparément) et d'une puissance supérieure d'au moins 10 % à la charge
- Insérer le câble d'alimentation (A) dans le trou puis installer le spot en
exerçant une légère pression jusqu'à l'insertion complète, comme indiqué
sur la figure 2.
INSTALLATION PAR ENCASTREMENT SUR SURFACES MÉTALLIQUES
Les appareils SMALLY ML peuvent être installés par encastrement sur des
supports métalliques d'une épaisseur min. de 0,7 mm, avec un trou de
ø 57 mm, comme indiqué sur la figure 3.
- L'ancrage du spot au support métallique doit être effectué en insérant
d'abord un ressort, puis le suivant, en exerçant une légère pression jusqu'à
l'encastrement complet, comme indiqué sur la figure 4.
BRANCHEMENT DU CÂBLE D'ALIMENTATION SMALLY-CUBIT-QUADRUM Plus
(Plug & Play)
Les modèles SMALLY Plus, SMALLY XS Plus, CUBIT Plus et QUADRUM Plus
(Plug & Play) correspondent aux types d'appareils comportant un câble
d'alimentation débranchable. Le câble d'alimentation des appareils SMALLY
Plus, SMALLY XS Plus, CUBIT Plus et QUADRUM Plus permet, si besoin, de
débrancher et retirer facilement ces derniers. Suivre les instructions
d'installation pour le branchement du câble à l'appareil.
- Pour le branchement du câble d'alimentation à l'appareil, insérer le
connecteur (B) du câble dans la fente (C) de l'appareil, jusqu'au déclic du
crochet de sécurité (D), comme indiqué sur la figure 5.

MANUEL D'INSTALLATION FR
techniques imprimées sur la plaque du produit.
- S'il est nécessaire de brancher plusieurs appareils au groupe d'alimentation,
veiller à ce que la somme des puissances absorbées par les appareils
(contrôler les caractéristiques techniques reportées sur la plaque du produit)
ne dépasse pas la puissance maximale admise aussi bien par le système de
réglage dynamique que par le convertisseur.
- DOMUS Line garantit le produit uniquement si ce dernier est alimenté par
son convertisseur et ses propres systèmes de réglage dynamique.
ATTENTION
- Le module LED des appareils ne peut pas être changé ; en cas de panne,
l'appareil devra donc être intégralement remplacé.
GARANTIE
- La garantie de cet appareil est valable uniquement si ce dernier est alimenté
par un transformateur fourni par DOMUS Line. Les conditions générales de
garantie de cet appareil sont disponibles sur le site www.domusline.com
totale. Pour calculer la charge totale, contrôler les caractéristiques
techniques imprimées sur la plaque du produit.
- S'il est nécessaire de brancher plusieurs appareils au transformateur, veiller
à ce que la somme totale des puissances absorbées par les appareils
(contrôler les caractéristiques techniques reportées sur la plaque du produit)
ne dépasse pas la puissance maximale admise par le convertisseur.
- DOMUS Line garantit le produit si ce dernier est uniquement alimenté par
ses propres convertisseurs.
BRANCHEMENT DE L'APPAREIL À L'ALIMENTATION _ type d'appareil à
lumière dynamique Tunable White
- Brancher le câble d'alimentation de l'appareil SMALLY-CUBIT-QUADRUM
TW à l'un des systèmes de réglage dynamique de la couleur de la lumière
(par exemple MAGIC TUNE ou TOUCH TW ; fournis séparément), avec une
puissance d'au moins 10 % supérieure à la charge totale. Pour calculer la
charge totale, contrôler les caractéristiques techniques imprimées sur la
plaque du produit.
- Pour l'installation et l'utilisation du système de réglage dynamique de la
couleur de la lumière, consulter l'article correspondant dans le manuel.
- Ensuite, brancher le système de réglage dynamique de la couleur de la
lumière à un transformateur de sécurité d'une tension constante de 24Vdc
(fourni séparément) et d'une puissance supérieure d'au moins 10 % à la
charge totale. Pour calculer la charge totale, contrôler les caractéristiques

MANUAL DE INSTALACIÓN ES
los aparatos SMALLY TW, SMALLY XS TW, CUBIT TW y QUADRUM TW
deben conectarse exclusivamente a un sistema de regulación suministrado
por DOMUS Line como por ejemplo MAGIC BOX, MAGIC TUNE, TOUCH TW,
etc. proporcionado de forma separada. Para informaciones detalladas
acerca de las características y modelos de los sistemas de regulación Tunable
White de DOMUS Line, consulta la página web www.domusline.com o
contáctenos.
Además, todos los modelos de SMALLY pueden estar dotados de soportes
para la instalación en superficie. La configuración SP hace referencia a los
aparatos con suporte de superficie simétrico; la configuración OB hace
referencia a los aparatos con soporte de superficie asimétrico. La
configuración ML hace referencia a los aparatos para instalación rasante
sobre repisas en metal con un espesor mínimo de 0,7 mm.
INSTALACIÓN RASANTE SOBRE PANELES DE MADERA
Los aparatos de la colección SMALLY-CUBIT-QUADRUM se pueden instalar
de manera rasante sobre el panel de madera ya sea con la versión de
agujeros pasantes como con la de agujeros ciegos.
La instalación se puede efectuar tanto con el cable de alimentación del foco
en posición axial como radial en comparación con la superficie de montaje.
En relación con exigencias específicas, todavía es posible realizar el agujero
de salida del cable de alimentación en otras posiciones siempre y cuando no
pongan en riesgo la integridad del cable y/o del conector instalado.
¹ Este manual de instalación contiene indicaciones válidas para todas las
configuraciones del aparato SMALLY-CUBIT-QUDRUM
ADVERTENCIA
Se garantiza la seguridad si se siguen estas instrucciones y, por lo tanto, se
las debe conservar. Su instalación puede requerir que se involucre personal
especializado. Antes de proceder con la instalación del aparato, se debe
asegurar de que las condiciones ambientales y los conocimientos se
condigan con las características del producto. Antes de cada uso,
desconectar la conexión a la red.
CONFIGURACIONES
Las instrucciones para la instalación y uso contempladas en este manual son
válidas para todas las configuraciones del aparato SMALLY-CUBIT-QUDRUM.
Entre ambas existen diferencias. Los modelos SMALLY Plus, SMALLY XS Plus,
CUBIT Plus y QUADRUM Plus (enchufar y listo) hacen referencia a las
configuraciones de los aparatos que integran un cable de alimentación que
se puede desenchufar. Los modelos SMALLY IP44, SMALLY XS IP44, CUBIT
IP44 y QUADRUM IP44 hacen referencia a las configuraciones de los
aparatos protegidos contra las salpicaduras de agua. Los modelos SMALLY
TW, SMALLY XS TW, CUBIT TW y QUADRUM TW (Tunable White) hacen
referencia a las configuraciones de los aparatos que integran un foco LED
con regulación dinámica del color de la luz; para un correcto funcionamiento

MANUAL DE INSTALACIÓN ES
Seguir las instrucciones de instalación para la conexión del cable al aparato.
- Para la conexión del cable de alimentación al aparato, introducir el
conector (B) del cable en la ranura (C) del aparato hasta que el gancho de
seguridad (D) se encaje como se indica en la figura 5.
- Para retirar el cable de alimentación del aparato apretar el gancho de
seguridad (D) ejerciendo una ligera presión con los dedos y tirar del
conector (B) de la ranura (C) del aparato como se indica en la figura 5.
INSTALACIÓN EN SUPERFICIE
Todos los modelos de SMALLY pueden ser instalados en superficie con la
ayuda de soportes apropiados. La instalación se puede llevar a cabo tanto
con el cable de alimentación del foco en posición axial como radial en
comparación con la superficie de montaje. En relación con exigencias
específicas, todavía es posible realizar el agujero de salida del cable de
alimentación en otras posiciones siempre y cuando no pongan en riesgo la
integridad del cable y/o del conector instalado.
- Fijar el soporte de plástico (E) en la superficie de instalación con los
tornillos (F) suministrados; introducir el foco (G) en el soporte de plástico
ejerciendo una ligera presión hasta que se encaje por completo como se
indica en la figura 6.
- En caso de ser necesario, hacer un agujero de ≥ 8mm de diámetro para
que el cable pueda salir como se indica en la figura 7.
- Para la instalación rasante del aparato realizar un agujero de 57 de
diámetro y de profundidad ≥ 12mm sobre la superficie de montaje y
entonces, si es necesario, hacer un agujero de 8 mm de diámetro como se
indica en la figura 1 para crear la salida del cable.
- Introducir el cable de alimentación (A) en el agujero y, entonces, instalar el
foco efectuando una ligera presión hasta que se haya encajado por
completo como se indica en la figura 2.
INSTALACIÓN RASANTE SOBRE SUPERFICIES DE METAL
Los aparatos SMALLY ML se pueden instalar de manera rasante sobre repisas
de metal que tengan un espesor mínimo de 0,7 mm y en un agujero de 57
mm de diámetro como se indica en la figura 3.
- El anclaje del foco en el soporte metálico se debe realizar insertando
primero un muelle y, después, otro mientras se ejerce una ligera presión
hasta que se encaje por completo como se indica en la figura 4.
CONEXIÓN DEL CABLE DE ALIMENTACIÓN SMALLY Plus (enchufar y listo)
Los modelos SMALLY Plus, SMALLY XS Plus, CUBIT Plus y QUADRUM Plus
(enchufar y listo) hacen referencia a las configuraciones de los aparatos que
integran un cable de alimentación que se puede desenchufar. El cable de
alimentación de SMALLY Plus, SMALLY XS Plus, CUBIT Plus QUADRUM Plus
posibilita, en caso de ser necesario, desconectar y retirar fácilmente el
aparato.

MANUAL DE INSTALACIÓN ES
luz consultar el manual del artículo específico. Conectar entonces el
sistema de regulación dinámico del color de la luz a un alimentador de
seguridad con una tensión constante de 24 Vdc (suministrado por
separado) y con una potencia de al menos 10% más de la carga total. Para
el cálculo de la carga total hay que controlar los datos de la placa de
características impresa en la etiqueta del producto.
- En caso de tener que conectar más de un aparato al grupo de alimentación,
asegurarse de que la suma total de las potencias recibidas por los aparatos
(controlar los datos de la placa de características que aparecen en la
etiqueta del producto) no supere la máxima admitida por el convertidor.
- Domus Line cubre la garantía solo si se emplea el convertidor y los sistemas
de regulación dinámica de la luz proporcionados como suministro eléctrico.
CUIDADO
- El módulo LED de estos aparatos no se puede sustituir y por lo tanto, en
caso de avería, deberá ser sustituido todo el aparato.
GARANTÍA
- La garantía del aparato es válida solamente si se lo alimenta con un
alimentador proporcionado por DOMUS Line. Las condiciones generales de
garantía de este aparato están a disposición en www.domusline.com
CONEXIÓN DEL APARATO AL SUMINISTRO ELÉCTRICO_ configuración de luz
estática
- Conectar SMALLY-CUBIT-QUADRUM únicamente a un alimentador de
seguridad con tensión constante de 12 Vdc (suministrado por separado) y
con una potencia de al menos 10% más en relación a la carga total. Para el
cálculo de la carga total hay que controlar los datos de la placa de
características impresa en la etiqueta del producto.
- En caso de tener que conectar más de un aparato de alimentación,
asegurarse de que la suma total de las potencias recibidas por los aparatos
(controlar los datos de la placa de características que aparecen en la
etiqueta del producto) no supere la máxima admitida por el convertidor.
Domus Line cubre la garantía solo si se emplea el convertidor
proporcionado como suministro eléctrico.
CONEXIÓN DEL APARATO AL SUMINISTRO ELÉCTRICO_ configuración de luz
dinámica Tunable White
- Conectar el cable de alimentación de SMALLY-CUBIT-QUADRUM TW a uno
de los sistemas de regulación dinámica del color de la luz (por ejemplo,
MAGIC TUNE, TOUCH TW, etc. suministrados por separado) y con una
potencia de al menos 10% más de la carga total. Para el cálculo de la carga
total hay que controlar los datos de la placa de características impresa en la
etiqueta del producto.
- Para la instalación y uso del sistema de regulación dinámica del color de la

DOMUS Line Srl
Via Maestri del Lavoro, 1
33080 PORCIA _ PN _ Italy
phone
fax
e-mail
website
0039 0434 595911
0039 0434 923345
[email protected]om
www.domusline.com
