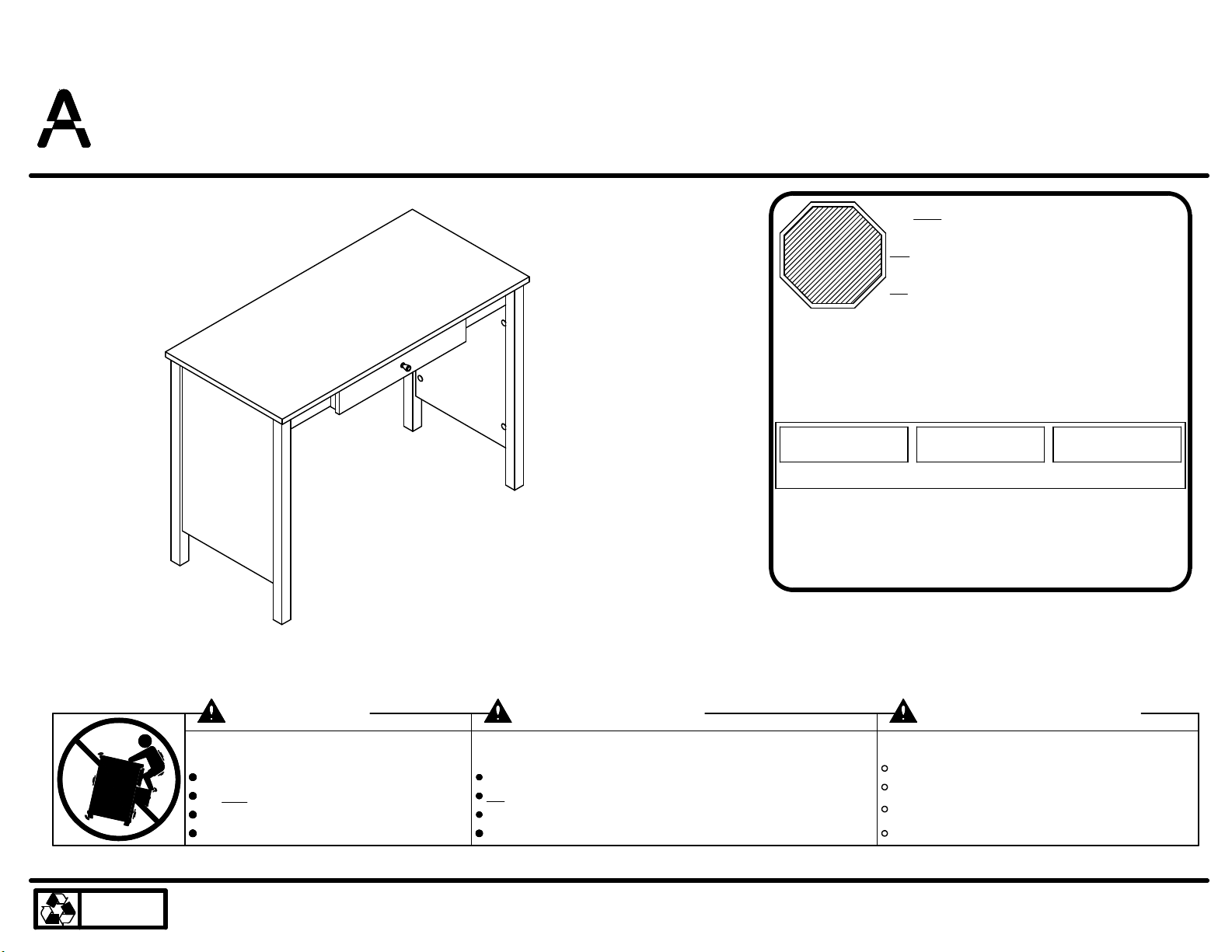

Dorel 9852317PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B349852317PCOM0
9852317PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM

B349852317PCOM0
3 /22
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
AB
C
D
E
F
G
HIJ
KL
left panel
panel izquierdo
panneau gauche
39852317010
left partition
cloison izquierdo
cloison gauche
39852317030
2 pencil drawer side
2 lados del cajón del lápiz
2 cóte de tiroir à crayon
39118302310
drawer bottom
cajón inferiore
fond de tiroir
39852302130
top
cime
dessus
39852317080
drawer front
cajón del frente
devant du tiroir
39852317090
2 front leg
2 pata frente
2 patte avant
39852317110
2 rear leg
2 pata trasera
2 patte arriére
39852317120
right panel
panel derecho
panneau droit
39852317020
right partition
cloison derecho
cloison droit
39852317040
modesty panel
panel de la modestia
panneau de modestie
39852317050
left front panel
panel frontal izquierdo
Panneauavantgauche
39852317060
right front panel
panel delantero derecho
panneauavantdroit
39852317070
drawer back
cajón del trasero
dos du tiroir
39852302100
EE
M

B349852317PCOM0
4 /22
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x
116
#A22500
cam lock
cerradura de leva
serrure de came
x
2
16
cam bolt
#A22510
perno de leva
boulon de came
x
68
#A243317
cam cover
tapa de tornillo
cache-came
x
38
#A22820
connector
conectador
raccord
x
78
#A22810
connector bolt
perno del conectador
boulon de raccordement
x
13 1
#A99040
glue bottle
pegamento
bouteillo de colle
x
518
#A21660
wood dowel
pasador de madera
cheville bois
x 48
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x 10
#A11080
8
7/16" cabeza plano
7/16" flat head
7/16" tête plate
x
x
98
#A15600
euro screw
tornilloeuro
euro vis
x
10 4
#A53760
drawer bracket
soporte del cajón
support de tiroir
x
11 1
#A17400
machine screw
tornillo
vis
x
12 1
#A52370
knob
perilla
poignée

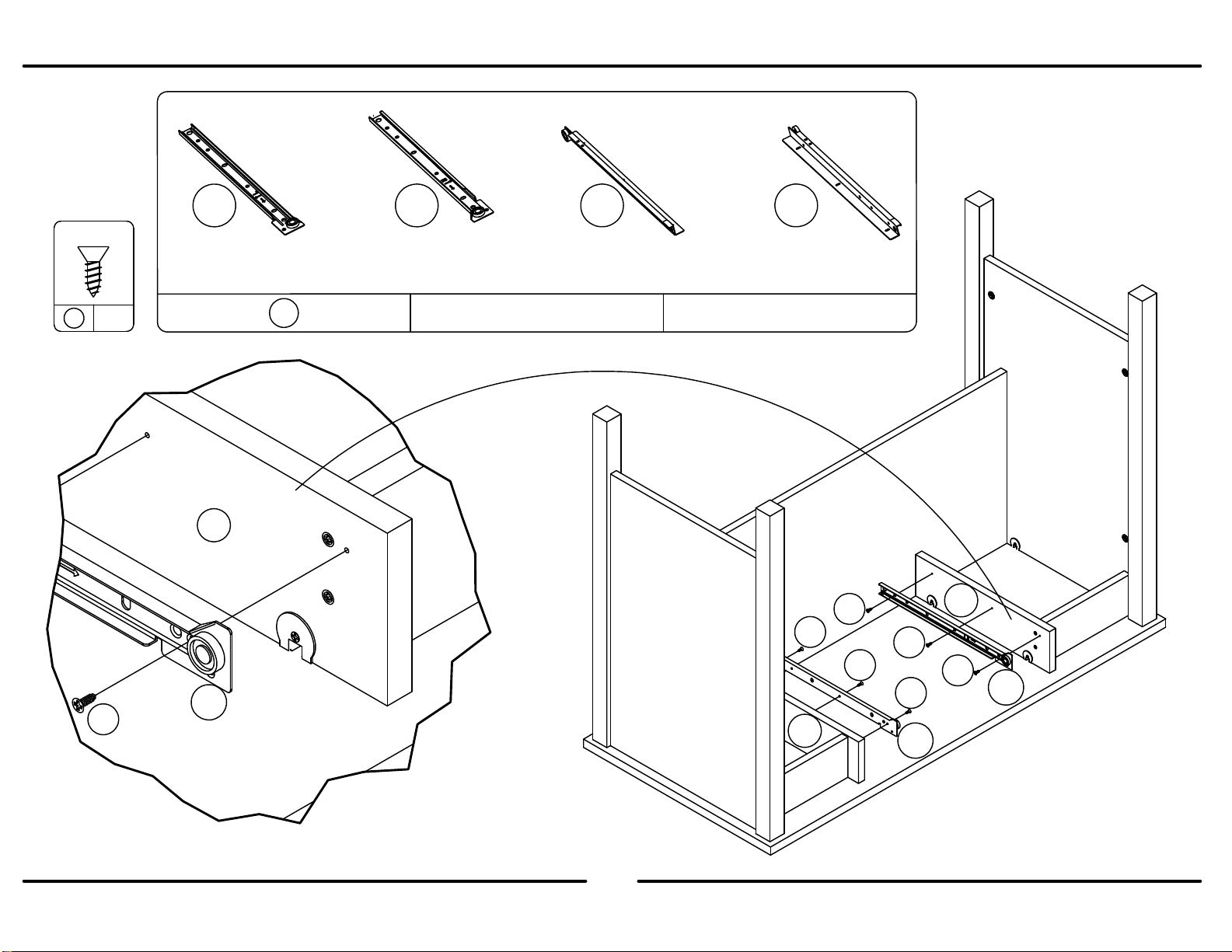

right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
141414
14 1
x
#A56030
cdb
a
14
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

B349852317PCOM0
5 /22
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

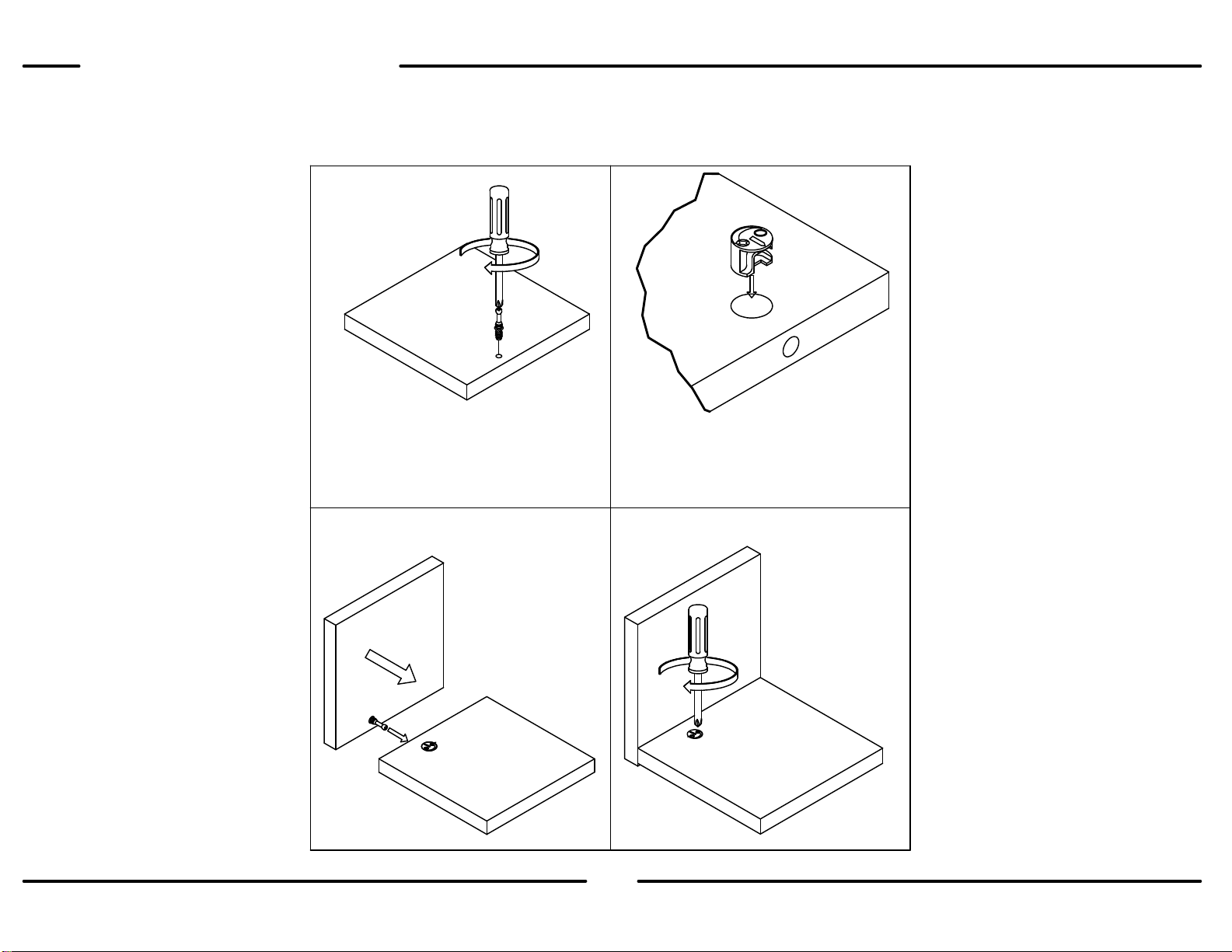

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer

1
B349852317PCOM0
6 /22
?? www.ameriwood.com ??
x
18
x
2
8
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
34
AB
You may need to tap the connector (3) with a hammer
to fully insert. Be sure the connector is positioned as
shown before pushing into holes.
Quizá necesites golpear el conector (3) suavemente
con un martillo para insertar completamente. Esté
seguro que el conectador está colocado como se
muestra antes de empujar en los agujeros.
Vous devrez taper légèrement sur le raccord (3) avec
un marteau pourl'insérer complètement. Assuez-vous
que le raccord est placé tel que montré avant de le
pousser dans les trous.
1
11
1
22
2
22
2
22
3
3

2
B349852317PCOM0
7 /22
?? www.ameriwood.com ??

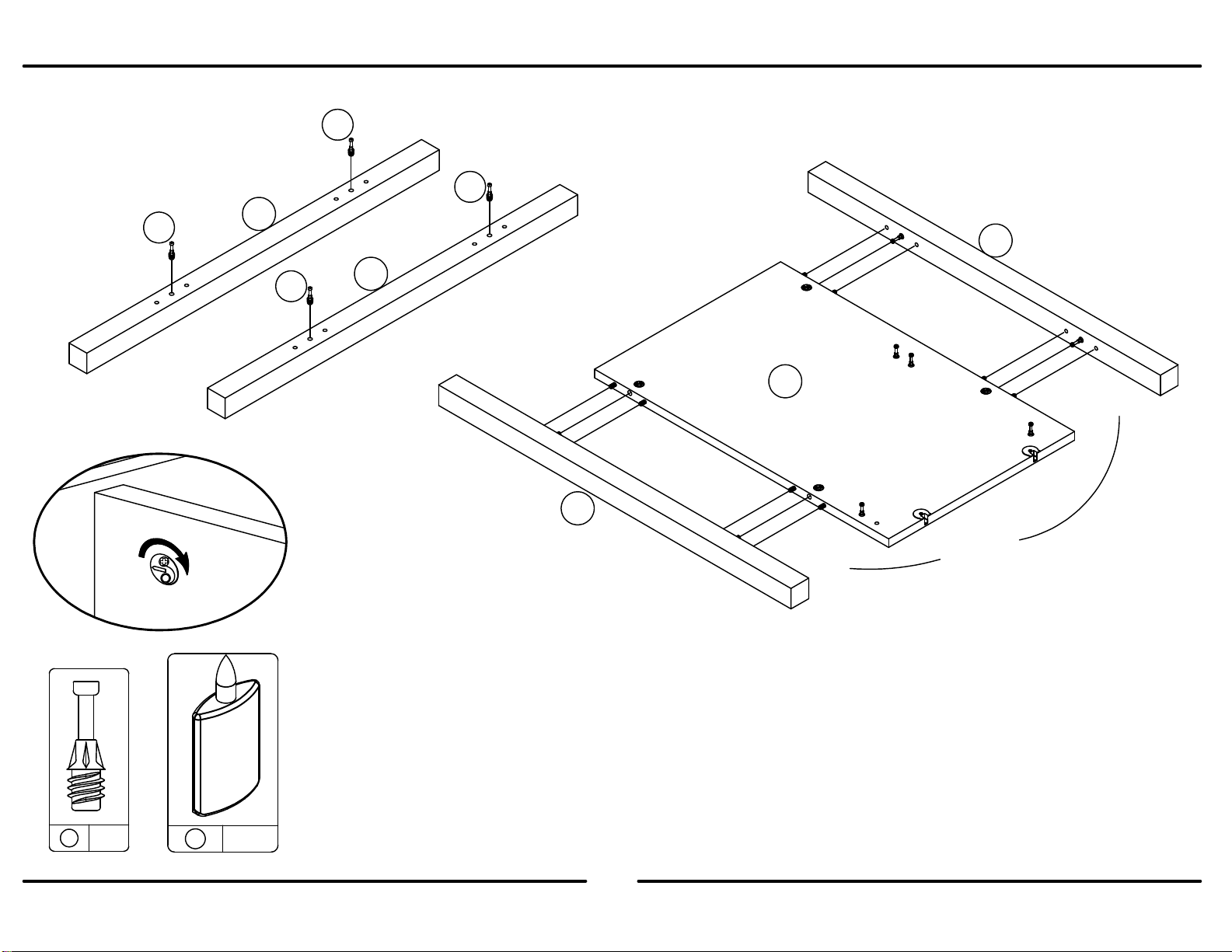

Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.
Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe this up as
you assemble the cabinet.
Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores en los
agujeros como se muestra.
Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores. Mantenga un
paño húmedo para limpiar este residuo de pegamento cuando se ensambla el gabinete.
Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré. Note: Il
devrait y avoir un peu de colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide à portée de la
main pour essuyer l'excédent à mesure que vous assemblez l'armoire.
Approx.
7/16"
5
x
516
x
13 1
AB
55
55
5
5
55
55
55
5
5
5
5

3
B349852317PCOM0
8 /22
?? www.ameriwood.com ??
x
2
4
x
13 1
Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.
Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe this up as
you assemble the cabinet.
Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores en los
agujeros como se muestra.
Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores. Mantenga un
paño húmedo para limpiar este residuo de pegamento cuando se ensambla el gabinete.
Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré. Note: Il
devrait y avoir un peu de colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide à portée de la
main pour essuyer l'excédent à mesure que vous assemblez l'armoire.
K
L
2
2
2
2
K
L
A
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Parts to be flush this end.
Piezas a lavar este fin.
Partiesalignéesàcette
extrémité.

4
B349852317PCOM0
9 /22
?? www.ameriwood.com ??
2
2
2K2
L
B
L
K
x
13 1
x
2
4
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.
Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe this up as
you assemble the cabinet.
Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores en los
agujeros como se muestra.
Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores. Mantenga un
paño húmedo para limpiar este residuo de pegamento cuando se ensambla el gabinete.
Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré. Note: Il
devrait y avoir un peu de colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide à portée de la
main pour essuyer l'excédent à mesure que vous assemblez l'armoire.
Parts to be flush this end.
Piezas a lavar este fin.
Partiesalignéesàcette
extrémité.

5
B349852317PCOM0
10 /22
?? www.ameriwood.com ??
x
18
x
34
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
52
x
13 1
You may need to tap the connector (3) with a
hammer to fully insert. Be sure the connector is
positioned as shown before pushing into holes.
Quizá necesites golpear el conector (3)
suavemente con un martillo para insertar
completamente. Esté seguro que el conectador
está colocado como se muestra antes de
empujar en los agujeros.
Vous devrez taper légèrement sur le raccord (3)
avec un marteau pourl'insérer complètement.
Assuez-vous que le raccord est placé tel que
montré avant de le pousser dans les trous.
3
3
3
3
3
C
D
1
1
5
5
1
F
G
Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.
Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe
this up as you assemble the cabinet.
Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores
en los agujeros como se muestra.
Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores.
Mantenga un paño húmedo para limpiar este residuo de pegamento cuando se ensambla el gabinete.
Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré.
Note: Il devrait y avoir un peu de colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide
à portée de la main pour essuyer l'excédent à mesure que vous assemblez l'armoire.
E

6
B349852317PCOM0
11 /22
?? www.ameriwood.com ??
x 44
4
4
4
4
C
D
F
G
x
78
H
7
7
7
7
7
7
7
7
H
Turn the screw in the center of the connectors (3) clockwise to
lock in place.
Gire el tornillo en el centro de los conectores (3) hacia la
derecha para asefurarlo en su lugar.
Tournez la vis dans le centre du raccord dans le sens des
aiguilles d'une montre pour verrouiller en place.
3

7
B349852317PCOM0
12 /22
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.
Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe this up as
you assemble the cabinet.
Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores en los
agujeros como se muestra.
Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores. Mantenga un
paño húmedo para limpiar este residuo de pegamento cuando se ensambla el gabinete.
Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré. Note: Il
devrait y avoir un peu de colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide à portée de la
main pour essuyer l'excédent à mesure que vous assemblez l'armoire.
x
13 1
E
B
K
L
H
Turn the screw in the center of the connectors (3) clockwise to
lock in place.
Gire el tornillo en el centro de los conectores (3) hacia la
derecha para asefurarlo en su lugar.
Tournez la vis dans le centre du raccord dans le sens des
aiguilles d'une montre pour verrouiller en place.
3
3
3

8
B349852317PCOM0
13 /22
?? www.ameriwood.com ??
Fill each dowel hole approximately 1/3 full with glue. Press the dowels into the holes as shown.
Note: There should be some glue squeeze out as the dowels are inserted. Keep a damp cloth at hand to wipe this up as
you assemble the cabinet.
Llene cada agujero del pasador aproximadamente 1/3 por completo con pegamento. Presione los pasadores en los
agujeros como se muestra.
Nota: Debe haber un poco de pegamento exprima hacia fuera mientras que se insertan los pasadores. Mantenga un
paño húmedo para limpiar este residuo de pegamento cuando se ensambla el gabinete.
Remplissez chaque trou de goujon d'environ 1/3 de colle. Pressez les goujons dans les trous comme montré. Note: Il
devrait y avoir un peu de colle qui sort à mesure que les goujons sont insérés. Gardez un linge humide à portée de la
main pour essuyer l'excédent à mesure que vous assemblez l'armoire.
Turn the screw in the center of the
connectors (3) clockwise to lock in place.
Gire el tornillo en el centro de los
conectores (3) hacia la derecha para
asefurarlo en su lugar.
Tournez la vis dans le centre du raccord
dans le sens des aiguilles d'une montre
pour verrouiller en place.
x
13 1
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
B
K
LE
3

9
B349852317PCOM0
14 /22
?? www.ameriwood.com ??
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
141414
14 1
x
#A56030
cd
ba
14
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
x 86
14a
14a
C
C
D
8
888
8
8
8
14b

10
B349852317PCOM0
15 /22
?? www.ameriwood.com ??
x
10 4
x
94
EE
EE
10
10
10
10
9
99
9

11
B349852317PCOM0
16 /22
?? www.ameriwood.com ??
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
1414
14
14 1
x
#A56030
cd ba
14
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
x 84
EE EE
8
88
8
14c 14d

12
B349852317PCOM0
17 /22
?? www.ameriwood.com ??
I
EE
EE
x
94
9
9

13
B349852317PCOM0
18 /22
?? www.ameriwood.com ??
raw surface
superficie cruda
surface non-fini
M

14
B349852317PCOM0
19 /22
?? www.ameriwood.com ??
J
raw surface
superficie cruda
surface non-fini
x 44
44
44

15
B349852317PCOM0
20 /22
?? www.ameriwood.com ??
x
12 1
x11 1
corredera de mueble
cabinet member
rodillo
roller drawer runner
deslizador de cajón
roller
rodillo
coulisse du cabinet rouleau
coulisse du tiroir
rouleau
12
11
x
68
6
1
