Dorel Ameriwood Industries 5514015PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and ollow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones in eriores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les en ants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
I a part is missing or damaged, please visit our website or call our toll- ree customer
service line. We will gladly ship your replacement parts FREE o charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll ree:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por avor tenga esta manual listo.
Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345514015PCOM 1
5514015PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM

xxxxxxxxxxxxxxx
xxxxxxx
xxxxxxxxxxxxxxx
xxxxxxxxx
xxxxxxxxxxxxxxx
xxxxx
xxxxxxxxxxxxxxx
xxxxxxxxxxx
xxxxxxxxxxxxxxx
xxxxx
xxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxx
9:00am - 5:00pm

B345514015PCOM 1
3 /20
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
35514015010
right panel
panel derecho
panneau droit
35514015020
top drawer front
cajon del frente superior
devant du tiroir supérieur
35514015080
top drawer back
cajon trasero superior
dos du tiroir
35514302100
2 top drawer sides
2 cajones de los lados superior
2 côtés du tiroir supérieur
35514302090
front rail
carril de enfrente
rail avant
35514015050
3 drawer bottoms
3 cajones inferiores
3 fonds de tiroir
35514302140
back panel
panel trasero
panneau arriere
K551401500
AB
CDEF
GHIJ
KL
M
shelf
estante
étagère
35514015040
top
cime
dessus
35514015030
2 drawer backs
2 cajones trasero
2 dos du tiroir
35514302130
4 drawer sides
4 cajones de los lados
4 côtés du tiroir
35514302120
rail
carril
rail
35514000060
2 moldings
2 molduras
2 moulures
35514015070
2 drawer fronts
2 cajones del frente
2 devants du tiroir
35514015110
N
This piece is paperboard construction. It is not made from wood but is
required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de
madera, pero se requlere para la asamblea de su unidad.
Ces peèce sont de construction en carton. Alle ne sont pas fabriquées
de bois, mais nécessaires pour l'assemblage de votre meuble.

B345514015PCOM 1
4 /20
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x 9 6
#A12700
7/8" pan head
cabeza redondo 7/8"
tête ronde
x
712
#A53760
drawer bracket
soporte del cajón
support de tiroir
x
824
#A15600
drawer screw
tornillo euro del cajón
vis de tiroir
x 10 12
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
11 3
#A50680
handle
el tirón
poignée
x
526
#A21110
nail
clavo
clou
x
44
#A21500
steel dowel
pasador de acero
goujon de acier
x
12 1
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie de sécurite
x
2 12
#A22500
cam lock
cerradura de leva
serrure de came
x
3 12
cam bolt
#A22510
perno de leva
boulon de came
12a
12b
12c 12d
x
13 4
#A22800
connector
conector
raccord
x
14 4
#A22810
connector bolt
perno conector
boulon relieur
x30
#A11080
6
7/16" cabeza plano
7/16" flat head
7/16" tête plate
x
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
111
13
x
#A56030
c dba
1
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

B345514015PCOM 1
5 /20
?? www.ameriwood.com ??
2
3
½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer

1
B345514015PCOM 1
6 /20
?? www.ameriwood.com ??

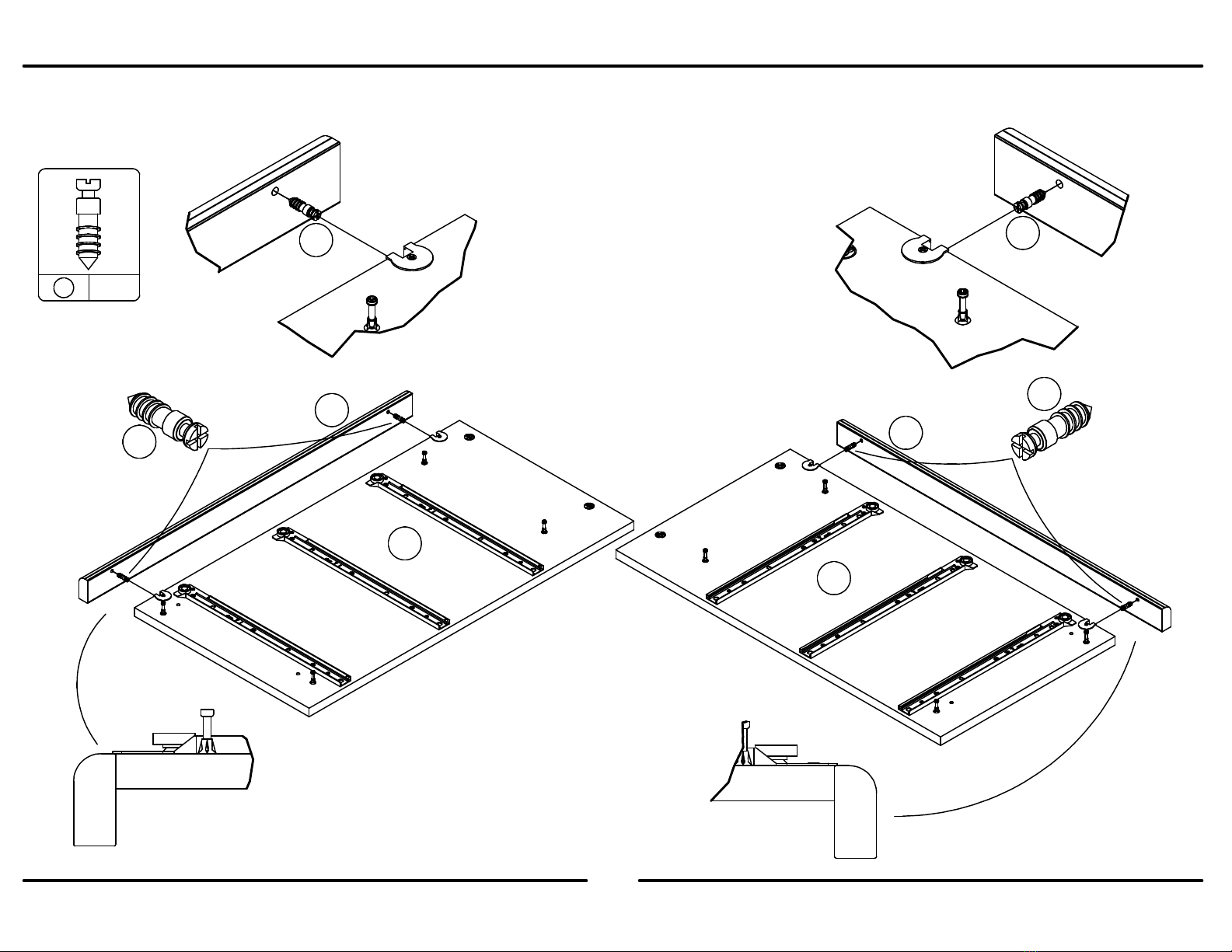

x
13 2
x
3
4
x
2 2
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
1a
1a
1a
23
3
13
13
13
6
A
1a
x 6 x9
1a
x
3
6

2
B345514015PCOM 1
7 /20
?? www.ameriwood.com ??
x
2 2
x
3
4
x
13 2
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
1b
1b
1b
1b
2
3
3
6
13
13
B
x 6 x9
b
3
x
1
6

3
B345514015PCOM 1
8 /20
?? www.ameriwood.com ??
x
14 4
14
14
14 14
Screw the connector bolt (14) into the moldings as
shown. Press the molding against the panel and
turn the lock screw in the center of the connector
(13) clockwise to lock.
Atornille el perno conector (14) en las molduras
como es mostrado. Presione la moldura hacia el
panel y voltee el tornillo cerrador en el centro del
conector (13) ala derecha para laquear.
Vissez le boulon relieur (14) dans les moulures
comme montré. Pressez la moulure contre le
panneau et tournez la vis de blocage dans le centre
du raccord (13) dans le sens des aiguilles d'une
montre pour verrouiller.
A
B
GG

4
B345514015PCOM 1
9 /20
?? www.ameriwood.com ??

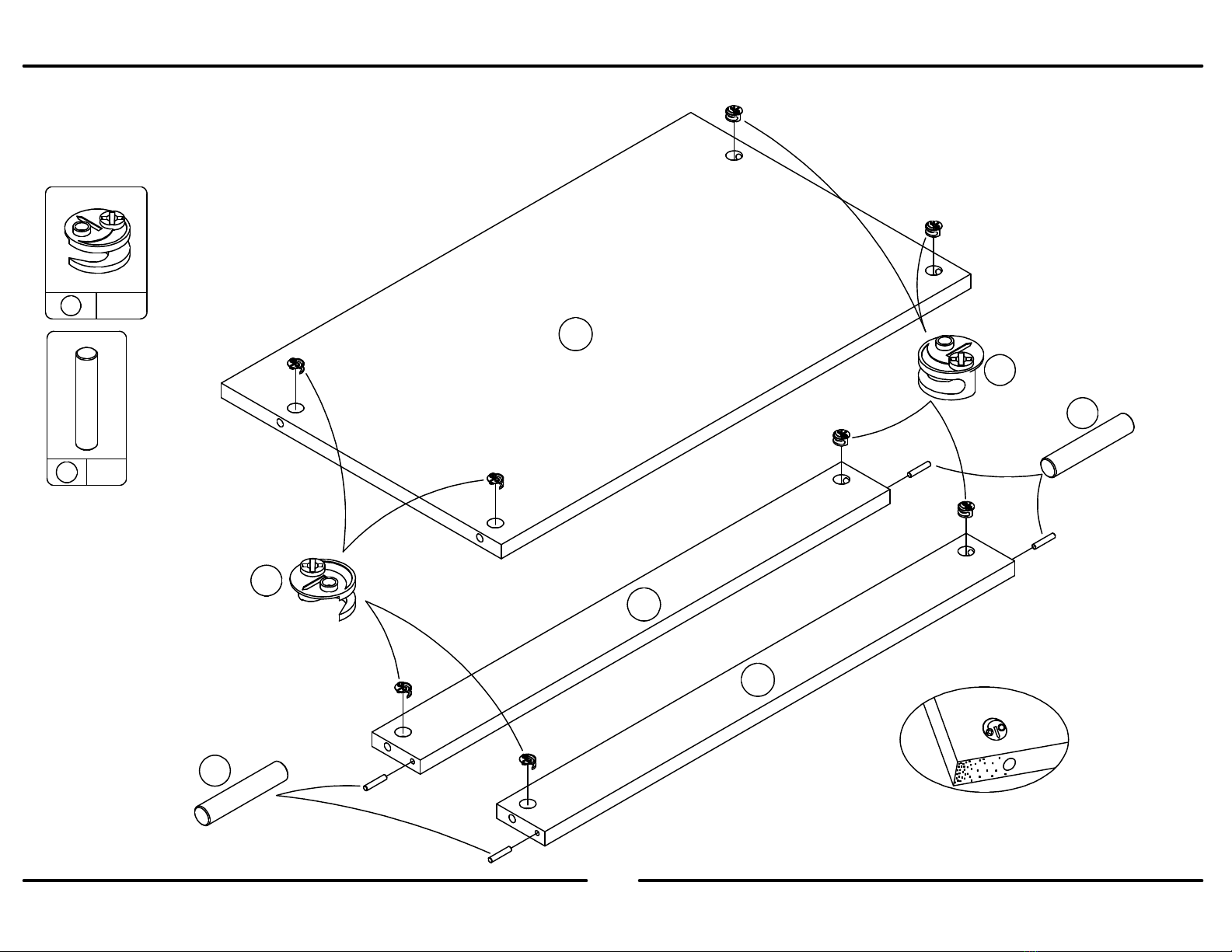

Finished Edge
Borde Acabado
Bord Fini
x
3
4
x
12
1
12a
12b
3
12a
12b
C

5
B345514015PCOM 1
10 /20
?? www.ameriwood.com ??
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
28
x 4 4
2
2
4
4
D
E
F

6
B345514015PCOM 1
11 /20
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Finished Edge
Borde Acabado
Bord Fini
A
D
E
F

7

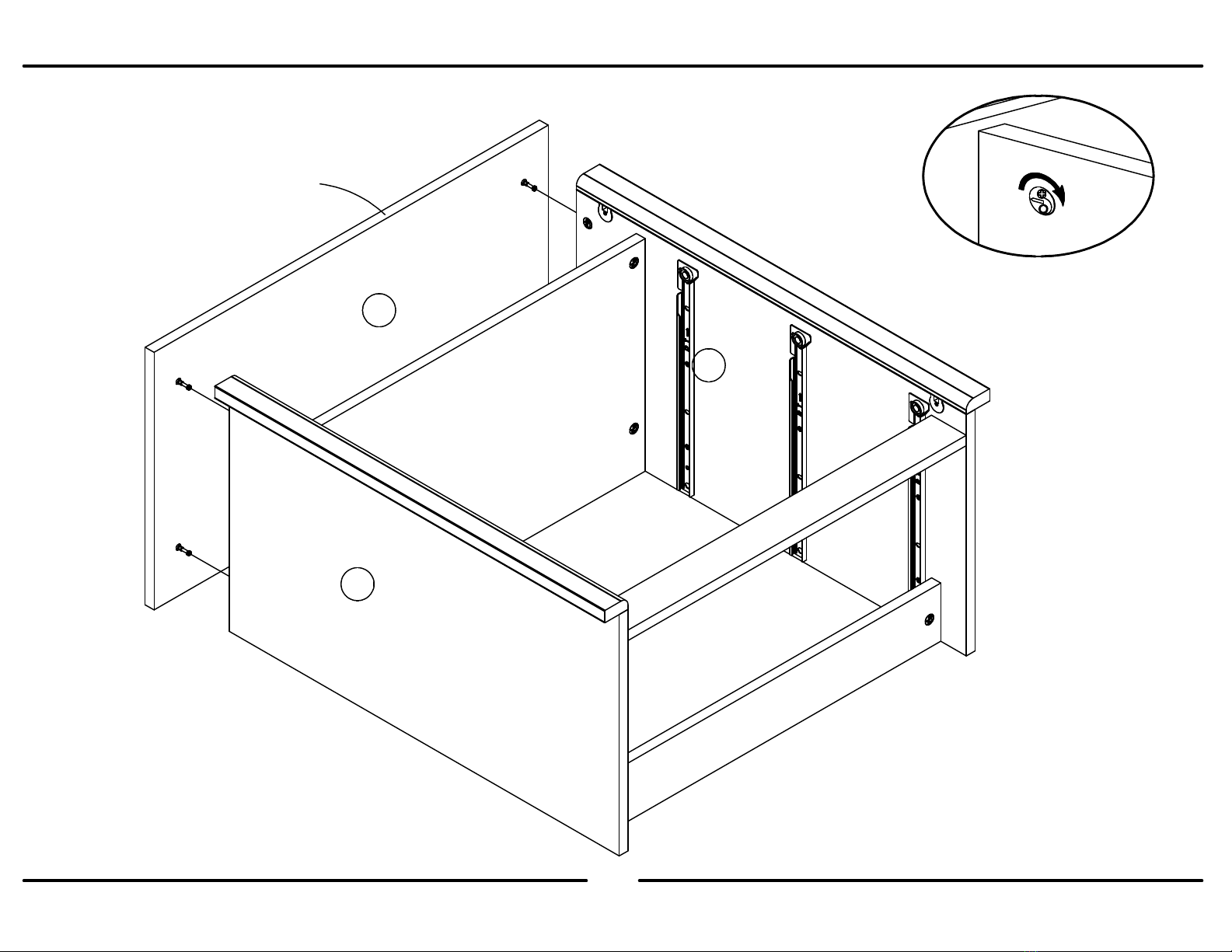

B345514015PCOM 1
12 /20
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
D
E
F
A
B

8
B345514015PCOM 1
13 /20
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
B
C
Finished Edge
Borde Acabado
Bord Fini

9
B345514015PCOM 1
14 /20
?? www.ameriwood.com ??

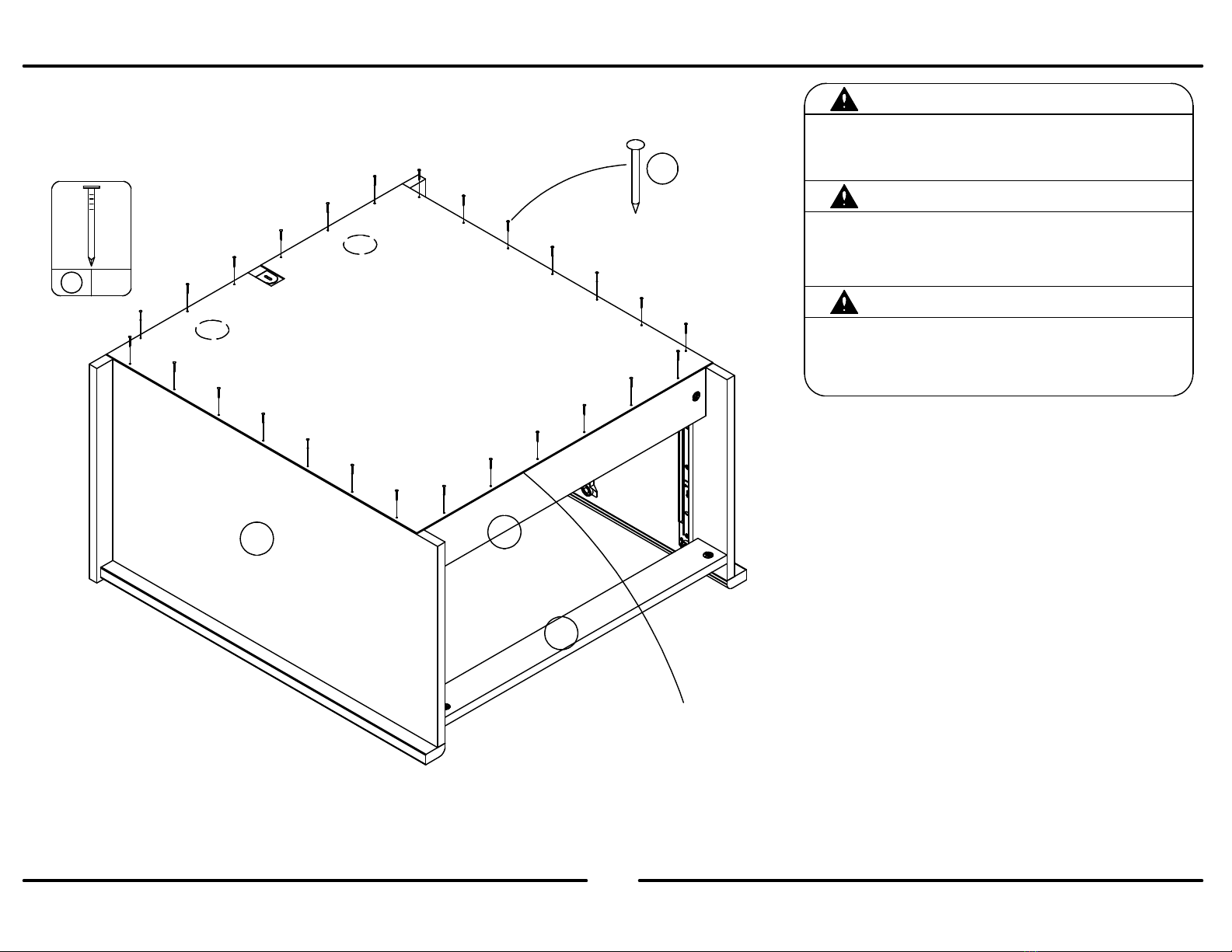

product collapse, and/or serious injury.
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
ADVERTENCIA
AVERTISSEMENT
WARNING
Flush the edge of the back panel with the bottom edge of the rail. Align squarely and
nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en
ángulo recto y clave derecho dentro o en los bordes traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la tablette inférieure.
Alignez à égalité et enfoncez les clous perpendiculairement dans les bords arrière.
raw surface
superficie cruda
surface crue
5x 26
5
B
E
F

10
B345514015PCOM 1
15 /20
?? www.ameriwood.com ??
x
7 12
x
824
H
I
I
K
L
L
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
x2
1c
x
3
1d
x
3 x 6 x12
66
6
6
6
7
7
8
8
8
8
1c
1c
1c
1c
1d
1d
1d
1d

11
B345514015PCOM 1
16 /20
?? www.ameriwood.com ??
x2
H
K
NN
raw surface
superficie cruda
surface crue
raw surface
superficie cruda
surface crue
This drawer will have the warning label on it.
Este cajón tendrá la etiqueta de aviso.
Ce tiroir portera l'étiquette de mise en garde.

12
B345514015PCOM 1
17 /20
?? www.ameriwood.com ??
x 10 12
H
I
I
K
L
L
JM
10
10
x2

13
B345514015PCOM 1
18 /20
?? www.ameriwood.com ??
Option 1;
Securely screw (12c) into solid area of the wall as
shown.
Opción 1;
Firmemente el tornillo (12c) en el área sólida de la
pared como mostrado.
L'option 1;
Solidement vis (12c) dans région solide du mur comme
montré.
Option 2:
Drill a 3/16" diameter hole (5mm) in the wallboard. Tap
the wall anchor(12d) into the hole until it is flush. Fasten
the wall bracket (12a) to the wall anchor (12d) with the
screw (12c).
Opcion 2:
Taladre un agujero de 3/16" de diámetro (5mm) en la
pared. Golpea la ancla de pared (12d) en el agujero
hasta que sea parejo. Abroche la escuadra de pared
(12a) al la ancla de la pared (12d) con el tornillo (12c).
Option 2:
Percez un trou de 3/16" de diamètre (5 mm) dans le mur.
Enfoncez l'ancrage mural (12d) dans le trou jusqu'à ce
qu'il soit à égalité avec le mur. Fixez le support mural
(12a) à l'ancrage mural (12d) avec la vis (12c).
Please Note:
The top of the unit is not shown for visibility of the
safety bracket attachment. DO NOT remove the top
of the unit.
Observe por favor:
La unidad de encima no demuestra la visibilidad del
accesorio del soporte de seguridad. No quite la
parte de encima de la unidad.
Veuillez noter:
Le dessus de l'unité n'est pas illustré pour voir
correctement l'attache du support de sûreté. NE
PAS enlever le dessus de l'unité.
x
12
1
12c 12d
stud
montante
planche
wallboard
muro
mur
hole
agujero
trou
12c
12d

14
B345514015PCOM 1
19 /20
?? www.ameriwood.com ??
x 9 6
x
11 3
9
11
H
K
K
corredera de mueble
cabinet member
rodillo
roller
drawer runner
deslizador de cajón
roller
rodillo
coulisse du cabinet rouleau
coulisse du tiroir
rouleau
A TV warning label is included. Please apply it to
the top of your unit where the TV will sit. Please
apply to the top for future reference. The TV
should cover the warning label. Once applied,
you will not be able to remove it.
Una etiqueta de aviso para la televisión está
incluida. Por favor aplíquela arriba de su mueble
donde la televisión será montada. Por favor
aplíquela arriba para su referencia en un futuro.
La televisión deberá cubrir la etiqueta de aviso.
Una vez aplicada la etiqueta no la podrá retirar.
Une étiquette de mise en garde pour le téléviseur
est incluse. Veuillez l'appliquer sur le dessus de
votre unité à l'endroit où reposera le téléviseur.
S.V.P. appliquez sur le dessus pour référence
future. Le téléviseur couvrira l'étiquette de mise
en garde. Une fois appliquée, vous serez
incapable de l'enlever.

B345514015PCOM 1
20 /20
?? www.ameriwood.com ??
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to support the maximum
loads shown. Exceeding these load limits could cause
sagging, instability, product collapse, and/or serious
injury.
Esta unidad ha sido diseñada para soportar la carga
máxima anotada. El exceder estos límites puede causar
inestabilidad, colapsarse y/o causar serias lesiones.
Ce meuble a été conçu pour supporter les charges
maximales indiquées. En excédant ces limites de
charge, le meuble pourrait devenir instable, s’effondrer,
et/ou causer des blessures graves.
15 lbs.
6.8 kg.
25 lbs.
11.3 kg.
45 lbs.
20.4 kg.
25 lbs.
11.3 kg.
Certificate of Conformity
1. This certificate applies to the Ameriwood Industries Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead Containing Paint (16 CFR 1303).
3. This product is distributed by: Ameriwood Industries Inc.
410 East First Street South
Wright City, MO 63390
636 745 3351
4. Site of Manufacture:
□ Dowagiac MI
5. See front page of instruction manual for date of manufacture.
