DOTLUX 5180 User manual

1
DE
EN
FR
ES
IT
Bedienungsanleitung
User manual
Mode d‘emploi
Instrucciones de uso
Istruzioni per l‘uso
05/2021
shop.dotlux.de --> item-no -->
Downloads
Drehdimmer / Rotary Dimmer / Variateur rotatif /
Regulador giratorio / Dimmer rotativo
5180

2
1
Anschluss / Connection
(DE) Einwegschaltung
(EN) One-way-switching
(DE) Wechselschaltung
(EN) Two-way-switching
1
2

3
Installation / Installation

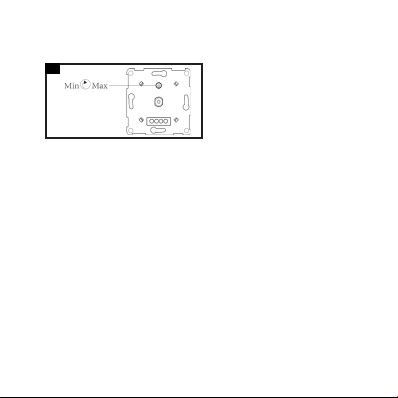

(DE) MIN Lichtleistung einstellen
Verwenden Sie den MIN-Dreher, um die minimale Lichtstärke und Stabilität
einzustellen. Schalten Sie die Beleuchtung mit dem Dimmschacht ein. Drehen
Sie dann die Dimmerwelle so weit wie möglich nach links (minimale Licht-
leistung). Blinken die Lampen? Dann drehen Sie das MIN-Potentiometer mit
einem Schraubendreher langsam im Uhrzeigersinn auf stabiles Licht. Ist das
Licht bereits stabil? Dann drehen Sie das MIN-Potentiometer für noch bessere
Dimmbarkeit langsam gegen den Uhrzeigersinn, bis die Lampen kurz vor dem
Punkt zu blinken beginnen. Das ist die beste Dimmbarkeit dieser LED-Lampen.
(EN) MIN Set light level
Use the MIN meters to set the minimum light level and stability. Switch on the light-
ing using the dimmer shaft. Then turn the dimmer shaft as far to the left as possible
(minimumlightoutput).Arethe lampsflashing?Thenslowlyturnthe MIN potentio-
meter clockwise with a screwdriver for stable light. Is the light already stable? Then
slowly turn the MIN counterclockwise for even better dimmability until the lights
start flashing just before the point. That is the best dimmability of these LED lamps.
3

4
4
Adapter6 mm
Busch-Jaeger
Weiteres Zubehör/ Additional accessories
Art. Nr. 5214
geeignet für Abdeckplatten:
suitable for cover plates:
convient pour les plaques de
recouvrement:
apto para placas de recubrimiento:
adatto per piastre di copertura:
Berker by Hager
Busch-Jaeger
GIRA
JUNG
Merten by Schneider
NIKO
PEHA
Exxact
ELKO RS

5
DE ARTIKELNR. 5180
DIMMBAR Phasenabschnitt
LEISTUNGSAUFNAHME 5 - 100 W
FREQUENZ 50 / 60 Hz
EINGANGSSPANNUNG 220 – 240 V AC
Lieferumfang
- LED Drehdimmer
- Montageset
- Adapterset Abdeckung
- Adapter Busch-Jäger
- diese Bedienungsanleitung
Bestimmungsgemäße Verwendung
Drehdimmer für den Innenbereich.
Achtung
Die Installation des Dimmers an eine Netzspannung von 230 V
muss von einem qualifizierten Elektriker gemäß den nationalen
Vorschriften des Landes durchgeführt werden. Die Stromzufuhr
muss während der Installation ausgeschaltet sein.
Nie mehr als einen Dimmer parallel schalten!
geeignet für Abdeckplatten:
suitable for cover plates:
convient pour les plaques de
recouvrement:
apto para placas de recubrimiento:
adatto per piastre di copertura:

6
Konformität
Hiermit erklärt DOTLUX GmbH, dass dieses Produkt den EU-
Richtlinien EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU
entspricht.
Bedienungsanleitung
Vor der ersten Benutzung / Haftungshinweise
Liebe Kundin, lieber Kunde,
entpacken Sie das Produkt vorsichtig und prüfen Sie es auf Voll-
ständigkeit und Unversehrtheit. Wenden Sie sich in solch einem
Falle umgehend an die unter Punkt 9 genannte Serviceadresse.
Lesen Sie diese Anleitung sorgfältig durch. Sie vermeiden dadurch
Fehler, die zu einer Gefahr oder Funktionsstörung führen könnten.
Bewahren Sie die Anleitung für spätere Fragen auf. Geben Sie die
Anleitung an jeden nachfolgenden Besitzer oder Benutzer des
Produkts weiter. Stellen Sie sicher, dass gegebenenfalls jede
erhaltene Ergänzung an die Anleitung beigefügt ist. Der Hersteller
kann nicht für Personen- oder Sachschäden verantwortlich und/oder
haftbar gemacht werden, die verursacht werden durch:
- unsachgemäße Montage
- vorgenommene Änderungen am Produkt
- nicht bestimmungsgemäße Verwendung
- Nichtbeachtung der vorliegenden Hinweise
Konformitätserklärung
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
https://www.dotlux.de/konformitaetserklaerungen/

7
Weitere Symbole
Beachten Sie immer die Symbole auf der Verpackung und in dieser
Montageanleitung.
Diese Anleitung setzt Fachkenntnisse voraus, die einer
abgeschlossenen Ausbildung im Elektrohandwerk
entsprechen.
Achtung Beachten Sie unbedingt die allgemeinen
Sicherheits- und Warnhinweise.
Bestimmungsgemäße Verwendung / Vorhersehbare Fehlanwendung
Dieses Produkt dient zur Beleuchtungssteuerung. Weitere Angaben
zur bestimmungsgemäßen Verwendung sind der Montageskizze zu
entnehmen. Keine starken, mechanischen Beanspruchungen oder
starker Verschmutzung aussetzen. Aus Sicherheitsgründen dürfen
Sie das Produkt nicht verändern und/oder umbauen. Eine andere
Verwendung, wie zuvor beschrieben, kann zur Beschädigung des Pro-
duktes führen. Dies kann Gefahren hervorrufen, wie z.B. Kurzschluss,
elektrischer Schlag oder Brand.
Reinigung/ Wartung
Bei Reinigungs-/ Wartungsarbeiten
muss das Gerät unbedingt abkühlen und
ausgeschaltet sein.
Überprüfen Sie die Spannungsfreiheit. Zur regelmäßigen Reinigung
(2-3 mal jährlich) verwenden Sie ein trockenes oder leicht angefeuch-

8
tetes Tuch und niemals Chemikalien oder Scheuermittel. Folgende
umweltbedingte Einflüsse können unerwünschte Wirkungen auf die
Oberfläche des Produktes haben: saurer Regen und Boden, hoher
Salzgehalt in der Luft, Reinigungsmittel, Dünger (inbesondere in Blu-
menbeeten), Streusalz, andere chemische Substanzen (z.B. Pflanzen-
schutzmittel).
Sicherheits- und
Unfallverhütungsvorschriften
Beachten Sie für die Montage und die Wartung die nationalen Monta-
ge- und Unfallverhütungsvorschriften.
Arbeiten Sie niemals bei anliegender
Spannung an dem Gerät. Achtung- Lebensgefahr!
Der elektrische Anschluss darf nur von einer
Elektrofachkraft vorgenommen werden. Lassen Sie
beschädigte elektrische Teile ausschließlich von
einer Elektrofachkraft ersetzen.
Dieses Produkt und seine Verpackung enthalten
Kleinteile, die von Kindern verschluckt werden
können. Halten Sie Kinder vom Produkt und der
Verpackung fern!

9
Hinweise zur Entsorgung
Ab dem Zeitpunkt der Umsetzung
der europäischen Richtlinien
2012/19/EU und 2006/66/EG in nationales Recht
gilt folgendes: Elektrische und elektronische Geräte
sowie Batterien dürfen nicht mit dem Hausmüll entsorgt werden. Der
Verbraucher ist gesetzlich verpflichtet, elektrische und elektronische
Geräte sowie Batterien am Ende ihrer Lebensdauer an den dafür ein-
gerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist auf diese Bestimmungen hin. Mit der Wiederver-
wertung, der stofflichen Verwertung oder anderen Formen der Ver-
wertung von Altgeräten/Batterien leisten Sie einen wichtigen Beitrag.
Serviceadresse
DOTLUX GmbH
Richard-Stuecklen Str. 7, 91781 Weissenburg
Tel: +49 9141 / 4051 0
Fax: +49 9141 / 4051 999
[e-mail]
www.dotlux.de

10
Symbole Schutzart / Schutzklasse
IP
20
IP20
Schutz vor: Fremdkörpern mit ø ≥ 12,5 mm,
Zugang mit den Fingern oder ähnlichen
Gegenständen. Kein Wasserschutz.
IP
40
IP40
Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm,
Zugang mit Drähten oder ähnlichen Gegen-
ständen bis 1,0 mm Dicke. Kein Wasserschutz.
IP
44
IP44
Schutz vor: Fremdkörpern mit ø ≥ 1,0 mm,
Zugang mit Drähten oder ähnlichen
Gegenständen bis 1,0 mm Dicke. Spritzwasser
aus allen Richtungen (360°)
Schutz-
klas-
se I
Das Gerät hat einen Schutzleiteranschluss.
Schließen Sie den Schutzleiter (grün-gelbe Ader)
an die gekennzeichnete Erdungsschraube an.
Schutz-
klas-
se II
Das Gerät ist besonders isoliert und darf nicht
an einen Schutzleiter angeschlossen werden.
Schutz-
klasse
III
Das Gerät darf nur an Sicherheitskleinspannung
angeschlossen werden.

11
IP
54
IP54
Schutz vor: Staubablagerungen (in
schädigender Menge), Spritzwasser aus allen
Richtungen (360°), Vollständiger Schutz
gegen Berührung
IP
65
IP65
Schutz vor: Staubeintritt (staubdicht), Strahl-
wasser aus einer Düse aus allen Richtungen
(360°).Vollständiger Schutz gegen Berührung.
IP
66
IP66
Schutz vor: Staubeintritt (staubdicht), starkem
Strahlwasser. Vollständiger Schutz gegen
Berührung.
IP
67
IP67
Schutz vor: Staubeintritt (staubdicht),
Eintauchen bei festgeelegtem Druck und Zeit.
Vollständiger Schutz
gegen Berührung.
IP
69
IP69
Schutz vor: Staubeintritt (staubdicht), Schutz
gegen Wasser bei Hoch-/ Dampfstrahl-
reinigung, speziell Landwirtschaft.
Vollständiger Schutz gegen Berührung

12
Scope of delivery
- LED rotary dimmer
- Mounting set
- Adapter set cover
- Adapter Busch-Jäger
- this user manual
Intended use
Rotary dimmer for indoor use.
Attention
Installation of the dimmer to a mains voltage of 230 V must be
carried out by a qualified electrician in accordance with the national
regulations of the country. The power supply must be switched off
during installation.
Never connect more than one dimmer in parallel!
ITEMNR. 5180
DIMMABLE Reserve phase
POWER CONSUMPTION 5 - 100 W
FREQUENCY 50 / 60 Hz
INPUT VOLTAGE 220 – 240 V AC
EN

13
Conformity
DOTLUX GmbH hereby declares that this product complies with the
EU Directives EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU.
User manual
Before Using / Notice of Liability
Dear customer,
unpack the product carefully and check it for completeness and
intactness. In such a case, contact the service address mentioned un-
der point 9 immediately. Read these instructions carefully. This will
help you to avoid mistakes that could lead to danger or malfunction.
Keep the instructions for future reference. Pass the indstructions on
to any subsequent owner
or user of the product. Ensure that any supplement received is
attached to the instructions, if applicable. The manufacturer cannot
be held responsible and/or liable for personal injury or property
damage caused by:
- improper assembly
- modifications made to the product
- improper use of the product
- failure to follow these instructions
Declaration of Conformity
The full text of the EU declaration of conformity is available at the
following Internet address:
https://www.dotlux.de/konformitaetserklaerungen/

14
Other Symbols
Always follow the symbols on the packaging and in the
instructions. The characters and symbols are explained below:
This manual assumes knowledge which corresponds
to acomplete training as an electrician.
Attention! Basic safety precautions should always be
followed.
Intended Use / Foreseeable Misuse
This product is used for lighting control. Further information on the
intended use can be found in the installation diagram. Do not expose
to strong, mechanical stresses or heavy soiling. For safety reasons,
do not modify and/or convert the product. Any other use, as
described above, may result in damage to the product. This may
cause hazards such as short circuit, electric shock or fire.
Maintenance/ Care
During cleaning/maintenance work, it is essential
that the device cools down and is switched off.

15
Check that there is no tension. For regular cleaning (2-3 times a year)
use a dry or slightly damp cloth and never chemicals or abrasive
cleaners. The following environmental influences can have undesi-
rable effects on the surface of the product: acid rain and soil, high
salt content in the air, cleaning agents, fertilizers (especially in flower
beds), road salt, other chemical substances (e.g. pesticides).
Safety Precautions
Please observe the national installation and safety regu-
lations during installation, operation and maintenance.
Do not install the device when voltage
isapplied the device. Caution: Danger to life!
Electrical connections may only be carried out
byaqualifiedelectrician.Damagedelectronicpartscan
only be replaced by a qualified electrician.
This product and its packaging contain small parts
that can be swallowed by children. For this reason,
the product and its packaging must always be kept
out of reach of children.

16
Disposal Instructions
After the implementation of Euro-
pean Directive 2012/19/EU and
2006/66/EG in the national legal system, the follo
wing applies: Electric and electronic devices as well
as batteries must not be disposed of with household waste. Consu-
mers are obliged by law to return electrical and electronic devices as
well as batteries at the end of their service lives to the public collec-
tingpoints set up for this purpose of point of sale. Details to this are
defined by the national law of the respective country. This symbol
on the product, the instruction manual or the package indicates that
are product is subject to these regulations. By recycling, reusing the
materials or other forms of utilising old devices/ batteries, you are
making an important contribution to protecting our environment.
Service Address
DOTLUX GmbH
Richard-Stuecklen Str. 7, 91781 Weissenburg
Tel: +49 9141 / 4051 0
Fax: +49 9141 / 4051 999
[e-mail]
www.dotlux.de

17
Symbols IP protection / Protection class
IP
20
IP20
Protection against: Solid objects with ø ≥12.5
mm, contact with fingers or similar objects.
No protection against liquid ingress!
IP
40
IP40
Protection against: Solid objects with ø ≥ 1.0
mm, contact with wires, tools or similar ob-
jects with ø ≥ 1.0 mm. No protection against
liquid ingress!
IP
44
IP44
Protection against: Solid objects with ø ≥ 1.0
mm, contact with wires, tools or similar ob-
jects with ø ≥ 1.0 mm. Splashed water from all
directions (360°)
Pro-
tection
class I
The device has a connection for a protective
earth conductor. Connect the protective earth
conductor (green-yellow wire) to the corre-
sponding marked earth screw.
Pro-
tection
class II
The device has special insulation and must not
be connected to a protective earth conductor.
Pro-
tection
class III
The device may only be connected to safety
extra-low voltage.

18
IP
54
IP54
Protection against: Dust deposition (of a
harmful amount), all contact from solid
objects. Splashed water from all
directions (360°),
IP
65
IP65
Protection against: Dust ingress (dust-tight),
all contact from solid objects.
Water ingress caused by a nozzle (low
pressure water jets) from all directions
(360°).
IP
66
IP66
Protection against: Dust ingress (dust-tight),
all contact from solid objects, powerful water
jets
IP
67
IP67
Protection against: Dust ingress (dust-tight),
all contact from solid objects, temporary
immersion in water under defined conditions
of pressure and time.
IP
69
IP69
Protection against: Dust ingress (dust-tight),
protection against water in case of high
pressure/ steam jet cleaning, especially
agriculture, complete protection against
contact.
