Dovre 40CBS Parts list manual

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
ISTRUZIONI PER L'INSTALLAZIONE E L'USO STUFA A LEGNA
MONTERINGS- OG BRUKSANVISNING PEISOVN
40CBS
03.27899.300 - 03/2014

2Det tas forbehold om endringer p.g.a. tekniske forbedringer.
Innhold
Innledning 3
Ytelseserklæring 4
Sikkerhet 6
Monteringsvilkår 6
Generelt 6
Skorstein 6
Ventilasjon av rommet 7
Gulv og vegger 7
Produktbeskrivelse 8
Montering 8
Generelle forberedelser 8
Montere bena 8
Montere knoppen på lukkemekanismen 9
Forberede tilknytning til skorstein 9
Plassering og tilkobling 11
Bruk 11
Første gangs bruk 11
Brensel 11
Opptenning 11
Fyring med ved 12
Slukke bålet 13
Tømming av aske 13
Løse problemer 13
Vedlikehold 13
Skorstein 13
Rengjøring og annet regelmessig vedlikehold 13
Vedlegg 1: Tekniske data 16

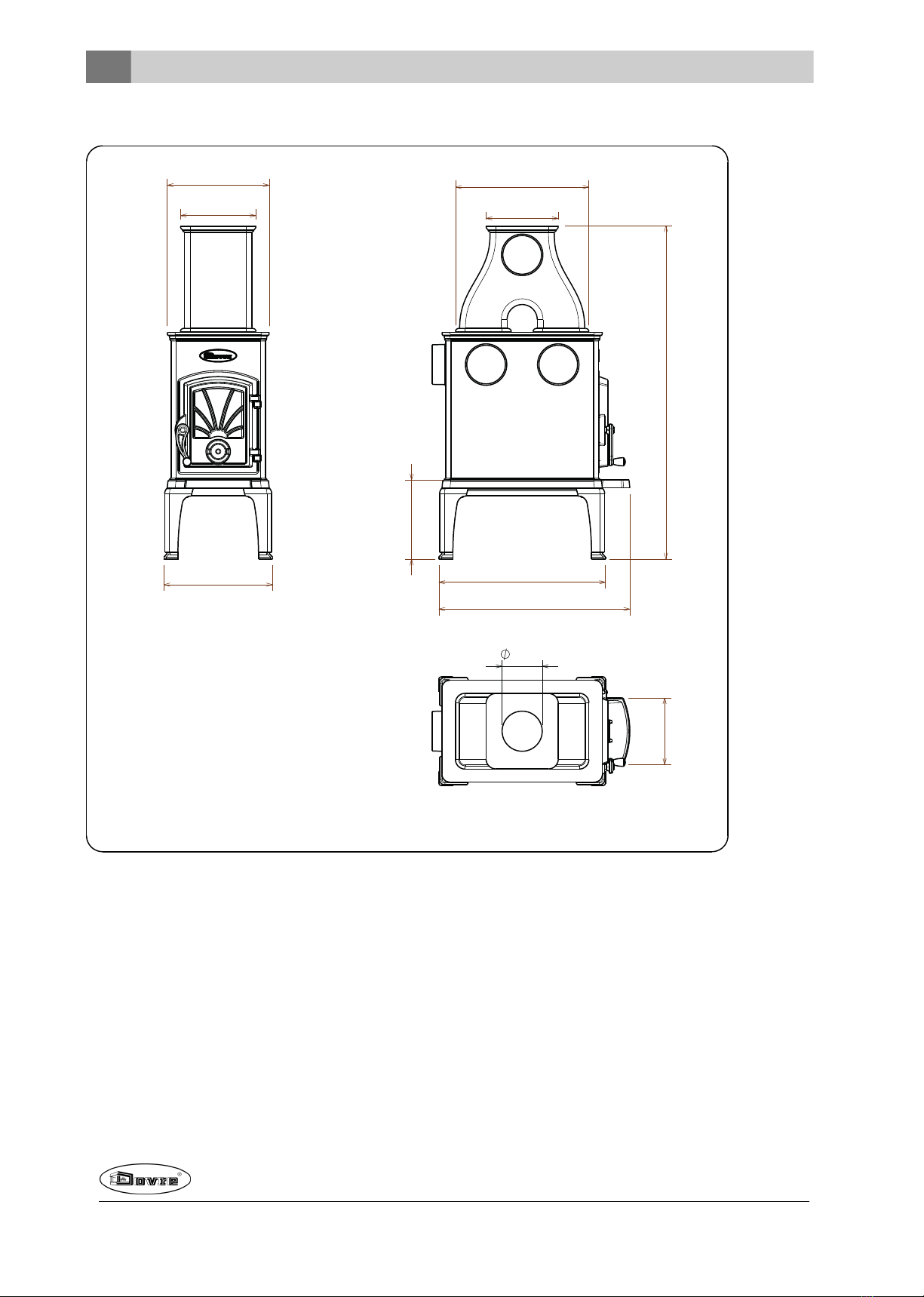

Vedlegg 2: Mål 17
Vedlegg 3: Avstand til brennbart materiale 19
Vedlegg 4: Diagnoseskjema 21
Notater 23
Indeks 24

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 3
Innledning
Kjære bruker,
Ved å kjøpe dette ildstedet fra DOVRE har du valgt et
kvalitetsprodukt. Dette produktet inngår i en ny
generasjon med energieffektive og miljøvennlige
ildsteder. Disse ildstedene gir optimal bruk av både
konveksjons og strålingsvarmen.
Ditt DOVRE ildsted er produsert ved hjelp av de
mest moderne produksjonsmetoder. Hvis det
skulle være noe i veien med ditt ildsted, kan du
alltid få hjelp av din forhandler.
Ildstedet må ikke modifiseres; bruk kun originale
deler.
Ildstedet er beregnet på installasjon i et boligrom.
Ildstedet må tilsluttes en godt fungerende
skorstein.
Vi anbefaler at ildstedet tilsluttes av en autorisert
installatør.
DOVRE kan ikke holdes ansvarlig for problemer
eller skade som skyldes feil montering.
Ved montering og bruk må man følge
sikkerhetsforskriftene som beskrives nedenfor.
I denne anvisningen leser du hvordan du monterer,
bruker og vedlikeholder ditt DOVRE ildsted. Hvis du
ønsker mer informasjon eller tekniske data eller hvis
det oppstår problemer under monteringen, bør du først
ta kontakt med forhandleren.
© 2013 DOVRE NV

Ytelseserklæring
I samsvar med byggevareforordning 305/2011
Nr. 008-CCPR-2013
1. Unik identifikasjonskode for produkttypen:
40CBS
2. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggeproduktet, som foreskrevet
i paragraf 11, fjerde ledd:
Unikt serienummer.
3. Tilsiktet bruk av byggeproduktet, i overensstemmelse med den gjeldende harmoniserte tekniske
spesifikasjonen, slik det er bestemt av produsenten:
Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.
4. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til fabrikanten, som
foreskrevet i paragraf 11, femte ledd:
Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.
5. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgaver nevnt i
paragraf 12, andre ledd:
-
6. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til
byggeproduktet, nevnt i vedlegg V:
System 3
7. Hvis ytelseserklæringen gjelder et byggeprodukt som faller under den harmoniserte normen:
Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under
system 3 og har levert testrapport nr H0046.
8. Hvis ytelseserklæringen gjelder et byggeprodukt som det er avgitt en europeisk teknisk
bedømmelse av:
-
4Det tas forbehold om endringer p.g.a. tekniske forbedringer.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 5
9. Angitt prestasjon:
Den harmoniserte normen EN 13240:2001/A2 ;2004/AC :2007
Grunnleggende karakteristikker Prestasjoner Ved
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale Se oppstillingsvilkår side 400 og 400
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter CO: 0,12% (13%O2)
Overflatetemperatur Oppfyller kravet
Lett å rengjøre Oppfyller kravet
Røykgasstemperatur ved nominell effekt 241 °C
Mekanisk motstand (båret vekt av skorstein) Ikke bestemt
Nominell effekt 6 kW
Virkningsgrad 82,4 %
10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene
angitt i punkt 9.
Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:
01/10/2013 Weelde Tom Gehem
CEO
På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren
uten forutgående kunngjøring.
DOVRE AS
Munkedamsveien 61
0270 Oslo
Norge
www.dovrepeisen.no

6Det tas forbehold om endringer p.g.a. tekniske forbedringer.
Sikkerhet
NB! Alle sikkerhetsregler må følges nøye.
Les nøye anvisningene om montering, bruk og
vedlikehold som medleveres til ildstedet, før du
tar ildstedet i bruk.
Ildstedet må monteres i samsvar med reglene
som gjelder i ditt land.
Alle lokale forskrifter og bestemmelser i
nasjonale og europeiske standarder må
overholdes ved montering av ildstedet.
Vi anbefaler at ildstedet monteres av en
autorisert installatør. Denne kjenner til de
gjeldende bestemmelsene og forskriftene.
Ildstedet er konstruert for oppvarming. Alle
overflater, også glasset og tilkoblingsrøret, kan
bli svært varme (over 100°C)! Bruk et
kaldhåndtak eller en varmebestandig hanske.
Sørg for at ildstedet er tilstrekkelig skjermet
hvis barn, funksjonshemmede og eldre
befinner seg i nærheten av det.
Sikkerhetsavstandene til brennbart materiale
må nøye overholdes.
Legg ikke gardiner, klær, klesvask eller annet
brennbart materiale på eller i nærheten av
ildstedet.
Bruk ikke lett antennelige eller eksplosive
stoffer i nærheten av ildstedet mens det er i
bruk.
Forebygg sotbrann ved å få utført regelmessig
feiing av skorsteinen. Fyr aldri mens ildstedets
dør er åpen.
Ved sotbrann: steng ildstedets luftregulatorer
og tilkall brannvesenet.
Hvis ildstedets glass er knust eller sprukket,
må glasset skiftes før ildstedet brukes igjen.
Sørg for at det er tilstrekkelig ventilasjon i
rommet hvor ildstedet står. Ved utilstrekkelig
ventilasjon blir forbrenningen ufullstendig, slik
at det kan komme giftige gasser inn i rommet.
Se kapitlet "Monteringsvilkår" for mer
informasjon om ventilasjon.
Monteringsvilkår
Generelt
Ildstedet må tilkobles til en skorstein som fungerer
godt.
Forhør deg med brannvesenet / feiervesen om
eventuelle spesifikke krav og forskrifter.
Ildstedet kan tilknyttes tegl, element eller
stålskorstein med minimum skorsteinstverrsnitt på
123 cm2som tilsvarer et røykløp på 125 mm Ø.
Tverrsnitt på skorsteinens røykløp kan ikke være
mindre enn tverrsnittet på ildstedets røykuttak.
NB! Tilkobling til skorstein skal foretas etter
skorsteinsprodusentens anvisning.
NB! Røykrørets godstykkelse fra peisovn til
skorstein skal være av godkjent type.
NB! Høydeforskjell mellom to røykinnslag i en
skorstein bør være minimum 200 mm.
Skorstein
Skorsteinen er nødvendig for:
Fjerning av røykgassene ved naturlig trekk.
Den varme luften i skorsteinen er lettere enn
uteluften og vil derfor stige.
Inntak av luft som er nødvendig for forbrenningen
av brenselet i ildstedet.
En skorstein som ikke fungerer godt kan forårsake
røyk i rommet når døren åpnes. Skade på grunn av
tilbakeslag av røyk dekkes ikke av garantien.
Ikke tilknytt flere ildsteder (f.eks.
sentralfyrkjele) på den samme skorsteinen,
med mindre lokale eller nasjonale forskrifter
tillater det.
Rådfør deg med din installatør vedrørende råd om
skorsteinen.
Skorsteinen må oppfylle følgende krav:
Skorsteinen må være godt feid og ha tilstrekkelig
trekk.
15-23Pa trekk/undertrykk ved normal
belastning er ideelt.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 7
Skorsteinen må være mest mulig vertikal, fra
ildstedets røykuttak. Bend og horisontale deler
forstyrrer utslippet av røykgasser og kan føre til
opphoping av sot.
Den innvendige diameteren må ikke være for stor,
for å unngå at røykgassene blir for mye avkjølt slik
at trekken avtar.
Skorsteinen bør helst ha samme diameter som
røykrørstussen.
Skorsteinen undersøkes for tetthet. Hull etter
tidligere ildsteder, ventiler etc. mures igjen. (Hull i
elementskorsteiner tettes iflg. produsentens
anvisning.)
Feie og sotluker kontrolleres for utettheter fordi
lekkasjer betyr redusert trekk.
Tverrsnittet på skorsteinen må være konstant.
Videre deler og (særlig) innsnevringer forstyrrer
utslippet av røykgasser.
Ved bruk av pipehatt på skorsteinen: Pass på at
pipehatten ikke innsnevrer skorsteinens utløp og at
pipehatten ikke hindrer røykgassene.
Skorsteinens munning må befinne seg i en sone
som ikke forstyrres av bygninger, trær eller andre
hindringer i nærheten.
Den delen av skorsteinen som befinner seg utenfor
huset kan med fordel være isolert.
Skorsteinen må ha en høyde på minst 4meter.
Effektiv skorsteinshøyde beregnes fra ildstedets
røykrørsinnføring til topp utvendig skorstein.
Ventilasjon av rommet
Ildstedet trenger luft (oksygen) for å oppnå god
forbrenning. Luften tilføres fra rommet hvor ildstedet
står gjennom luftregulatorer/trekkregulator.
Ved utilstrekkelig ventilasjon blir forbrenningen
ufullstendig, slik at det kan komme giftige
gasser inn i rommet.
Tommelfingerregelen er at lufttilførselen skal være 5,
5cm²/kW. Det kreves ekstra ventilasjon hvis:
Ildstedet står i et godt isolert rom.
I rom med mekanisk ventilasjon, f.eks. sentralt
avtrekkssystem eller avtrekksvifte i et åpent
kjøkken.
Det oppnås ekstra ventilasjon ved å montere en
ventilasjonsrist i ytterveggen.
Sørg for at annet utstyr som bruker luft (f.eks.
kjøkkenventilator eller baderomsvifte) har egen
tilknytning til friskluft, eller er slått av når du fyrer med
ildstedet.
Gulv og vegger
Gulvet som ildstedet monteres på må ha tilstrekkelig
bæreevne. For ildstedets vekt: se vedlegget
"Tekniske data".
Beskytt et brennbart gulv med en brannsikker
gulvplate mot varmestråling. Se vedlegget
"Avstand til brennbart materiale".
Fjern brennbart materiale som linoleum, teppe
osv. under den brannsikre gulvplaten.
Sørg for tilstrekkelig avstand mellom ildstedet
og brennbart materiale som f.eks. trevegger og
møbler.
Tilkoblingsrøret utstråler også varme. Sørg for
tilstrekkelig avstand eller beskyttelse mellom
tilkoblingsrøret og brennbart materiale.
Minimum avstandskrav fra uisolert røykrør til
brennbart materiale er 300 mm.
Et teppe må ligge minimum 80cm fra ilden.
Møbleringsavstand 100 cm.
Beskytt et brennbart gulv foran ildstedet med
en brannsikker gulvplate mot aske og glør som
kan falle ut av ildstedet. Gulvplate må oppfylle
den nasjonale standarden.

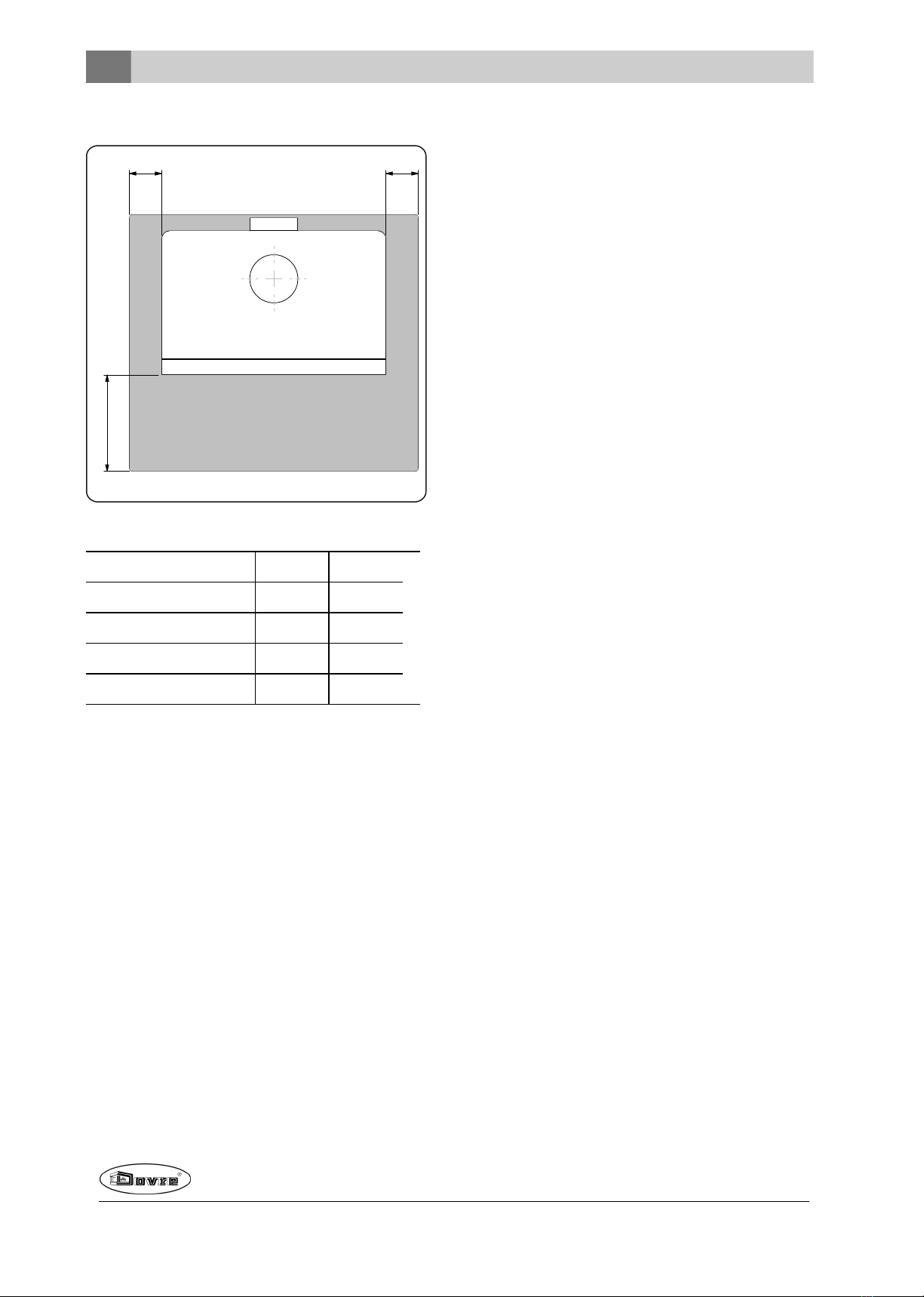

Dimensjonene til den brannsikre gulvplaten: Se
vedlegget "Avstand til brennbart materiale".
For andre krav i forbindelse med
brannsikkerhet: Se vedlegget "Avstand til
brennbart materiale".

8Det tas forbehold om endringer p.g.a. tekniske forbedringer.
Produktbeskrivelse
09-20001-033
1
2
3
4
5
6
1. Dør
2. Lukkemekanisme
3. Trekkåpning
4. Askeskuffe
5. Stillbar fot
6. Røykrørtilkobling (lukket)
Informasjon om ildstedet
Ildstedet er utstyrt med ben som kan stilles i
høyden.
Ildstedet kan tilkobles skorsteinen på siden,
baksiden eller på toppen. For tilkobling på toppen
må det brukes en tilkoblingskrage som kan
bestilles separat.
Det finnes et etasjestykke med benevnelsen 5T
som kan leveres til ildstedet, dette fungerer som en
varmeveksler. Se "Vedlegg 2: Mål" for målene til
etasjestykke 5T.Via dette etasjestykket kan
ildstedet tilkobles på siden eller på toppen. For
tilkobling på toppen via etasjestykket kan den
medsendte tilkoblingskragen brukes.
Bunnen av brennkammeret har et rillemønster.
Asken som samler seg mellom rillene sørger for et
isolasjonslag og beskyttelseslag for bunnen i
brennkammeret.
Montering
Generelle forberedelser
Produktet skal kontrolleres for transportskader eller
andre feil og mangler umiddelbart etter at det er
levert. Følgende skal kontrolleres:
Skader på glass.
Trekkventil(er) kan justeres lett.
Døren(e) åpnes og lukkes lett.
Dørpakninger tilslutter mot front (karm).
Generell visuell kontroll av produktet vedr.
skader, feil og mangler.
NB! Kontrolleres ikke disse punktene før
installasjonen kan garantien bortfalle på
punktene som beskrevet over.
Fjern de demonterbare delene (indre brennplater av
støpejern) fra ildstedet før du monterer ildstedet.
Det er også lett å ta av døren.
Ved å fjerne de demonterbare delene, blir det
lettere å flytte ildstedet og unngå skader.
Pass på deres opprinnelige posisjon når du
fjerner demonterbare deler, slik at de kan
monteres på riktig sted senere.
1. Åpne døren og hekt den av apparatet.
2. Fjern de indre brennplatene av støpejern.
Indre brennplater av støpejern beskytter
brennkammeret og avgir varme til omgivelsen.
Montere bena
Monter bena på apparatet; se følgende figur.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 9
1. Monter de to delene av bena med de medsendte
boltene (M6) i ønsket høyde.
2. Legg ovnen over på ryggsiden.
3. Monter de fire bena på bunnplaten med skivene og
M8-mutrene som befinner seg på bunnplaten.
Montere knoppen på
lukkemekanismen
Monter knoppen på lukkemekanismen med de
medsendte festematerialene; se følgende figur.
09-20001-034
Forberede tilknytning til
skorstein
Ved tilkobling av ildstedet til skorsteinen kan du velge
mellom tilkobling på siden, baksiden eller fra toppen.
Se avsnittet "Koble til på siden eller baksiden" og
"Koble til på toppen". Det er også mulig å koble til via
etasjedelen 5T, som kan bestilles separat, se
avsnittet "Koble til med etasjedel 5T".
Ved tilkobling på toppen av ildstedet er det
nødvendig å bruke en spesiell tilkoblingskrage.
Denne tilkoblingskragen (sammen med et deksel)
kan bestilles separat. Bestillingsnummeret er
03.15317.020.
Ved levering av apparatet finnes det ingen
røykåpning.
Tetningskitt- og festematerialer er medsendt.
Koble til på siden eller baksiden
Bestem deg først for om du ønsker å koble til
skorsteinen på siden eller på baksiden av ildstedet.
Lag en røykåpning på den siden du har valgt, og
monter deretter den medsendte tilkoblingskragen.
Lag røykåpningen i ildstedet ved å fjerne
tilkoblingslokket. Bruk det medsendte
verktøyet:trekkdel, skive, bolt og mutter; se neste
figur.
1. Bor et hull med en diameter på 10 mm midt i
tilkoblingslokket.
2. Sett trekkdelen med bolten på innsiden av
tilkoblingslokket.
3. Sett skiven på bolten og skru mutteren på bolten.
På emaljerte ildsteder legges en kartongbit på
minst 20 cm ganger 20 cm mellom skiven og
ildstedet for å beskytte emaljen.
4. Skru mutteren fast for hånd. Bruk litt fett slik at det
blir lettere å stramme mutteren.
5. En røykåpning kan stenges igjen med det
medleverte blindlokket (A). Bruk festeplaten (C)

10 Det tas forbehold om endringer p.g.a. tekniske forbedringer.
og M6x25 bolten (D) for å montere lokket til
ildstedet (B); se neste figur.
7. Monter tilkoblingskragen (C) med de to medsendte
bøylene (E) og festematerialene (A) og (B) på
røykåpningen (D); se følgende figur.
8. Bruk det medleverte ovnskittet for å tette mellom
tilkoblingskragen og blindlokket og ildstedet.
Koble til på toppen
For tilkobling på toppen trenger du en spesiell
tilkoblingskrage. Denne leveres ikke sammen med
ildstedet.
1. Fjern en av de firkantede dekslene som befinner
seg på toppen av ildstedet.
2. Plasser den spesielle tilkoblingskragen på
åpningen du nå har fått.
3. Bruk det medleverte ovnskittet for å tette mellom
tilkoblingskragen og ildstedet.
Koble til via etasjestykket 5T
Med etasjestykket 5T økes den varmevekslende
overflaten av ovnen, og slik økes avkastningen. Ved
bruk av separat leverbare etasjestykke 5T kan du
koble til på siden eller toppen av etasjestykket.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 11
1. Fjern de firkantede dekslene som befinner seg på
toppen av ildstedet.
2. Sett etasjestykket 5T på de åpningene du nå har
fått.
3. Bruk det medleverte ovnskittet for å tette mellom
etasjestykket og ildstedet.
4. Følg deretter instruksjonene i avsnittet "Koble til
på siden eller baksiden" for å lage røykåpningen
og montere den medsendte tilkoblingskragen.
Plassering og tilkobling
1. Sett ildstedet på riktig sted, jevnt og i vater.
2. Koble ildstedet hermetisk tett på skorsteinen.
3. Hekt askeskuffen under bunnplaten under døren.
4. Sett alle delene som er demontert tilbake på riktig
sted i ildstedet.
Ildstedet må aldri brukes uten de indre
brennplatene av støpejern.
Ildstedet kan nå tas i bruk.
Bruk
Første gangs bruk
Fyr godt i noen timer første gang du bruker ildstedet.
Det sørger for at den varmebestandige lakken herder.
Det kan oppstå litt røyk og lukt under denne
prosessen. Luft eventuelt rommet hvor ildstedet står
ved å åpne vinduer og dører en liten stund.
Brensel
Dette ildstedet er kun egnet til fyring med naturlig ved;
kappet og kløyvd og tilstrekkelig tørr.
Bruk ikke annet brensel, da det kan føre til alvorlig
skade på ildstedet.
Det er ikke tillatt å bruke følgende brensel fordi det
forurenser miljøet, og fordi det i høy grad forurenser
ildstedet og skorsteinen slik at det kan oppstå
sottbrann:
Behandlet tre, f.eks. rivningsvirke, malt virke,
impregnert tre, kryssfiner, rekved og sponplater.
Plastikk, papiravfall og husholdningsavfall.
Ved
Bruk helst hard løvved som eik, bøk, bjørk og
frukttrær. Slik ved brenner langsomt og med rolige
flammer. Bartrær har høyere innhold av sevje,
brenner raskere og gir mer gnister.
Bruk tørr ved med et vanninnhold på maks. 17 %.
Det betyr at veden må ha tørket i ca 2 år.
Sag veden i passende lengder og kløyv veden
mens den er fersk. Fersk ved er lettere å kløyve og
tørker bedre. Veden skal lagres under et tak slik at
vinden får fritt spill.
Ikke bruk rå ved. Rå ved gir lite varme fordi mye av
energien brukes til fordamping av vannet. Det gir
mye røyk og sotbelegg på ildstedets indre
overflater og i skorsteinen. Vanndampen som
kondenserer i ildstedet kan lekke ut gjennom
sprekker slik at det oppstår svarte flekker på
gulvet. Vanndampen kan også kondensere i
skorsteinen slik at det dannes kreosot. Kreosot er
meget brennbart og kan føre til sotbrann.
Opptenning
Du kan kontrollere om det er tilstrekkelig trekk i
skorsteinen ved å tenne på litt sammenkrøllet
avispapir over hvelvplaten. Når skorsteinen er kald er
det ofte for dårlig trekk i skorsteinen slik at det
kommer røyk inn i rommet. Ved opptenning som
beskrevet nedenfor unngår du dette problemet.
1. Legg to lag med middels stor ved i kryss over
hverandre.
2. På toppen av veden legges to lag med
opptenningsved i kryss over hverandre.
3. Legg en opptenningsbrikett i det underste laget
opptenningsved og tenn på opptenningsbriketten
iht. anvisningen på emballasjen.

12 Det tas forbehold om endringer p.g.a. tekniske forbedringer.
4. Lukk ildstedets dør og åpne luftregulatoren i døren
helt.
5. La opptenningsbålet brenne godt til det oppstår et
glødende lag med trekull. Deretter kan du legge i
neste påfylling og regulere ildstedet; se avsnittet
"Fyring med ved".
09-20001-036
Åpen Lukket
Fyring med ved
Etter at du har fulgt anvisningene for opptenning:
1. Åpne langsomt ildstedets dør.
2. Fordel trekullaget jevnt over brenselristen.
3. Legg noen vedskier på trekullaget.
Løst ilegg
Ved løst ilegg forbrenner veden raskt fordi det lettere
kommer oksygen til hver treski. Bruk løst ilegg hvis du
skal fyre en kort stund.
Kompakt ilegg
Ved kompakt ilegg forbrenner veden saktere fordi det
kommer oksygen til bare noen av treskiene. Bruk
kompakt ilegg hvis du skal fyre lengre.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 13
4. Lukk ildstedets dør.
5. Reguler bålet med luftregulatoren i døren.
Fyll ildstedet maks. halvveis.
Råd
Fyr aldri med åpen dør.
Fyr kraftigere i ildstedet med jevne mellomrom.
Hvis du fyrer lenge med svak varme, kan det
dannes tjære og og kreosot i skorsteinen.
Tjære og kreosot er meget brennbart. Hvis det
dannes for mye av disse stoffene, kan det
oppstå sotbrann ved en plutselig høy
temperatur. Ved å fyre kraftigere med jevne
mellomrom, forsvinner eventuelle belegg av
tjære og kreosot.
Dessuten kan det oppstå tjærebelegg på
ildstedets indre overflate hvis man fyrer med
for lav temperatur.
Ved en høy utetemperatur er det derfor bedre å
fyre godt i ildstedet et par timer enn å fyre lenge
med lav temperatur.
Lufttilførselen reguleres med sekundær
luftregulatoren.
Sekundær luftregulatoren tilfører
forbrenningsluft og sørger samtidig for spyling
av glasset for å redusere sotbelegget.
Åpne de primære lufttilførselen midlertidig hvis det
er utilstrekkelig lufttilførsel gjennom den
sekundære lufttilførselen eller hvis du ønsker å
stimulere bålet.
Det er bedre å legge på en liten mengde ved oftere
enn å legge på mye ved på en gang.
Slukke bålet
Hvis man demper flammene ved å strupe
lufttilførselen, frigjøres skadelige stoffer. La derfor
ilden brenne ut av seg selv. Når bålet er helt slukket
kan man lukke alle luftregulatorer/trekkventiler.
Tømming av aske
Etter fyring med ved oppstår det en relativt liten
mengde aske. Dette askebedet er en god isolator for
brenselristen og gir bedre forbrenning. La derfor et tynt
askelag på ligge brenselristen.
Lufttilførselen gjennom brenselristen må imidlertid
ikke hindres og aske må ikke akkumuleres bak en
indre brennplate av støpejern. Fjern derfor
regelmessig overskuddet av aske.
Løse problemer
Se vedlegget "Diagnoseskjema" for å løse eventuelle
problemer i forbindelse med bruk av ildstedet.
Vedlikehold
Følg vedlikeholdsanvisningene i dette kapitlet for å
holde ildstedet i god stand.
Skorstein
Norge har behovsprøvd feiing av skorstein.
Det er derfor viktig å melde inn installasjon av nytt
ildsted, til det stedlige feiervesen.
Nytt ildsted kan endre behovet for feiing.
Er du i tvil om skorsteinens kvalitet og om behovet
for feiing er til stede, så ta kontakt med det
stedlige feiervesen.
Feiervesenet har loggført historikk på din
skorstein
(gjelder ikke fritidsboliger/hytter).
Rengjøring og annet
regelmessig vedlikehold
Ikke rengjør ildstedet mens det fremdeles er
varmt.
Rengjør ildstedet utvendig med en tørr klut som
ikke loer.
Etter at fyringssesongen er avsluttet kan ildstedet
rengjøres grundig innvendig:
Fjern eventuelt brennplatene først. Se kapitlet
"Montering" for anvisninger om demontering og
montering av brennplatene.
Rengjør eventuelt lufttilførselskanalene.
Fjern hvelvplaten øverst i ildstedet og gjør den ren.
Når innvendige løse deler er fjernet feies
brennkammeret og røykrørets indre overflater.
Sotbelegget isolerer ildstedet og reduserer
varmeeffekten (1 til 2 mm sotbelegg utgjør ca. 60 til
80 °C på overflatetemperaturen).

14 Det tas forbehold om endringer p.g.a. tekniske forbedringer.
Kontroll av brennplater
Brennplatene er forbruksdeler som er utsatt for
slitasje. Kontroller brennplatene med jevne
mellomrom og skift dem om nødvendig.
Se kapitlet "Montering" for anvisninger om
demontering og montering av brennplatene.
Det kan oppstå krakelering/sprekker i de
isolerende brennplatene av vermikulitt eller
skamolx, men det reduserer ikke deres
virkning vedr. sikkehet.
Brennplater av støpejern holder lenge hvis du
regelmessig fjerner asken som kan
akkumuleres bak dem. Hvis man ikke fjerner
asken som akkumuleres bak en plate av
støpejern, kan ikke platen lenger avgi så mye
varme til omgivelsene og platene kan bli
deformert eller sprekke.
Ildstedet må aldri brukes uten de indre brenn-
platene/skamolxplatene.
Glass rengjøring
Hvis glasset er grundig rengjort holder det seg lenger
rent. Gå fram slik:
1. Fjern støv og løstsittende sot med en tørr klut.
2. Glassene bør tørkes av etter hver gangs bruk.
Fjern sot på glasset: Fukt et avispapir eller
tørkepapir med vann, dypp det våte papiret i asken
og tørk av soten på glasset. Tørk deretter over
med en tørr ren klut eller et papir.
Rengjør glasset en gang til med et vanlig
rengjøringsmiddel for glass.
Ikke bruk slipende eller etsende produkter til
rengjøring av glasset.
Bruk husholdningshansker for å beskytte hendene.
Hvis ildstedets glass er knust eller sprukket,
må glasset skiftes før ildstedet brukes igjen.
Unngå at det renner rengjøringsmiddel for
ovnsglass mellom glasset og døren av
støpejern.
Vedlikehold av emaljert ildsted
Rengjør aldri ildstedet mens det er varmt. Det er best
å rengjøre ildstedets emaljeoverflate med myk
grønnsåpe og lunkent vann. Bruk minst mulig vann,
og tørk godt av ildstedet for å unngå rustdannelse.
Bruk aldri stålull eller slipemiddel. Sett aldri en
vannkjele rett på et emaljert ildsted; bruk et
kjeleunderlag for å unngå skader.
Smøring
Selv om støpejern er litt selvsmørende, må de
bevegelige delene smøres regelmessig.
Smør de bevegelige delene (slik som
føringssystemer, hengseltapper, hendler og
luftregulatorer) med varmefast fett som kan kjøpes
i spesialforretninger.
Etterbehandling av lakkskader
Små lakkskader kan behandles med varmebestandig
lakk på sprayboks som kan leveres av din forhandler.
Etterbehandling av den emaljerte
overflaten
Emaljering er en håndverksprosess som innebærer at
det kan oppstå små fargeforskjeller og skader på
ildstedet. Ildstedene kontrolleres visuelt på fabrikken.
Det vil si at en kontrollør undersøker overflaten i 10
sekunder på 1 meter avstand.
Eventuelle skader som ikke synes under denne
kontrollen regnes som OK. Til ildstedet medleveres
varmebestandig spesiallakk som kan brukes til
etterbehandling av mindre (transport-) skader.
Påfør den varmebestandige lakken i tynne lag og la
den tørke godt for ildstedet brukes.
Noen emaljefarger kan være følsomme for
temperaturendringer. Derfor kan det hende at
fargen forandrer seg mens ildstedet brukes. Når
ildstedet er avkjølt får emaljen den opprinnelige
fargen igjen.
Hvis emaljerte overflater blir meget varme kan det
oppstå hårsprekker i dem. Dette er helt normalt og
har ingen innflytelse på ildstedets virkning.
Sørg for at ikke ildstedet blir overbelastet. Ved
overbelastning blir overflatetemperaturen
ekstremt høy, og det kan oppstå permanent
skade på emaljen.
Kontrollere tetning
Kontroller at dørpakningen fremdeles tetter godt.
Pakningen slites og må skiftes i tide.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 15
Kontroller om ildstedet lekker luft. Eventuelle
sprekker tettes med ovnskitt.
La kittet herde skikkelig før ildstedet brukes,
ellers ekspanderer fuktigheten i kittet slik at det
oppstår en ny lekkasje.

Vedlegg 1: Tekniske data
Modell 40CBS
Nominell effekt 6 kW
Røykuttak (diameter) 125 mm
Røykuttak (diameter) (kun for Tyskland) 130 mm
Vekt +/- 85 kg
Anbefalt brensel Ved
Kjennetegn brensel, maks. lengde 40 cm
Massestrøm av røykgasser 6,4 g/s
Røykgasstemperatur målt i måleseksjonen 241 K
Temperatur målt ved ovnens uttak 384 °C
Minimum skorsteinstrekk 11 Pa
CO-utslipp (13 % O2) 0,12 %
NOx-utslipp (13 % O2) 87 mg/Nm³
CnHm-utslipp (13 % O2) 174 mg/Nm³
Partikkelutslipp 16 mg/Nm³
Partikkelutslipp i henhold til NS3058-NS3059 6,27 gr/kg
Virkningsgrad 82,4 %
Dovre peisovn type 40CBS er testet, og vurdert med utstedelse av brannteknisk produktdokumentasjon fra
Norges branntekniske laboratorium (NBL). Dette bekrefter at produktet tilfredstiller kravene i norske
forskrifter.
Produktdokumentasjon SINTEF 110-0393 er gjengitt på internett:nbl.sintef.no.
Produktdokumentasjon betinger at montering og bruk følger akseptert monterings- og brukerveiledning.
Monteringsveiledningen skal inngå som en del av dokumentasjonen av bygget.
Typeskilt
NB! Det medsendte typeskiltet med godkjenningsnummer merket NO, skal anbringes på ildstedets bakre
skjermplate.
16 Det tas forbehold om endringer p.g.a. tekniske forbedringer.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 17
Vedlegg 2: Mål
40CBS
09-20001-037
7 1 5
6 1 0
2 2 5
5 3 0
1 2 5
3 5 0
220-300
6 0 0
2 1 0

40CBS + 5T
09-20001-038
1 0 3 5 - 1 1 0 5
2 2 0 - 3 0 0
5 3 0
6 0 0
2 3 0
4 0 0
3 5 0
3 2 0
2 3 0
1 2 5
2 1 0
18 Det tas forbehold om endringer p.g.a. tekniske forbedringer.

Det tas forbehold om endringer p.g.a. tekniske forbedringer. 19
Vedlegg 3: Avstand til brennbart materiale
40CBS - Minimum mål i millimeter
Avstand til vegger av
brennbart materiale Innfelt brannmur Utenpåliggende brannnmur
09.20017.034
NB! Tilknytning til element og stålskorsteiner må utføres etter skorsteinleverandørens monteringsanvisning(er).
Er det usikkerhet om hvilke type skorstein ildstedet skal tilknyttes, er elementskorsteiner merket på innsiden av
feierluken med produsent og type. Stålskorsteiner er merket på alle delkomponenter med produsent og type.
Røykrøret skjermes med rør-skjold når avstanden fra ytterkant røykrør til vegg av brennbart materiale er mindre
enn 300 mm.
Dersom ildstedets luftinntak for direkte lufttilførsel ikke skal benyttes og ildstedet plasseres slik at luftinntaket
sperres, må luftinntakskoblingen fjernes, slik at lufttilførselen til forbrenningen blir ivaretatt.

40CBS - Mål ubrennbar gulvplate
A
B B
09-20002-004
Minimale mål ubrennbar gulvplate
A (mm) B (mm)
Din 18891 500 300
Tyskland 500 300
Finland 400 100
Norge 300 100
20 Det tas forbehold om endringer p.g.a. tekniske forbedringer.
