Dovre SAGA 101 Parts list manual

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
ISTRUZIONI PER L'INSTALLAZIONE E L'USO STUFA A LEGNA
MONTERINGS- OG BRUKSANVISNING PEISOVN
SAGA 101 SAGA 107
SAGA 101/107
DOVRE
03.28348.000 - 06/2022

DOVRE
2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Prestatieverklaring 4
Veiligheid 6
Installatiecondities 6
Algemeen 6
Schoorsteen 6
Ventilatie van de ruimte 7
Vloer en wanden 8
Productbeschrijving 8
Installatie 9
Voorbereiding 9
Schoorsteenaansluiting voorbereiden 9
Plaatsen en aansluiten 9
Gebruik 9
Eerste gebruik 9
Brandstof 9

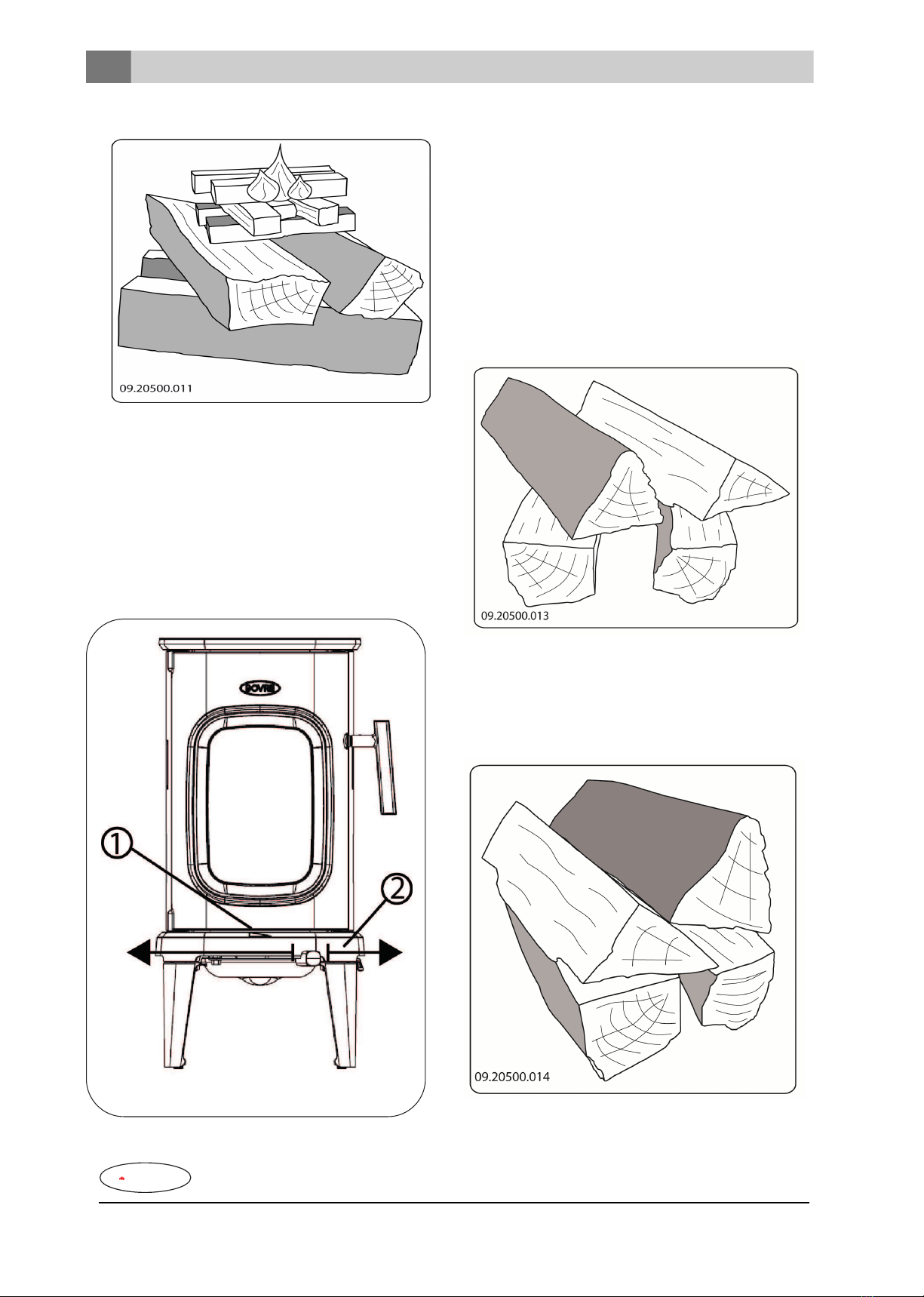

Aanmaken 9
Stoken met hout 10
Doven van het vuur 11
Ontassen 11
Nevel en mist 11
Eventuele problemen 11
Onderhoud 11
Schoorsteen 11
Schoonmaken en ander regelmatig onder-
houd 11

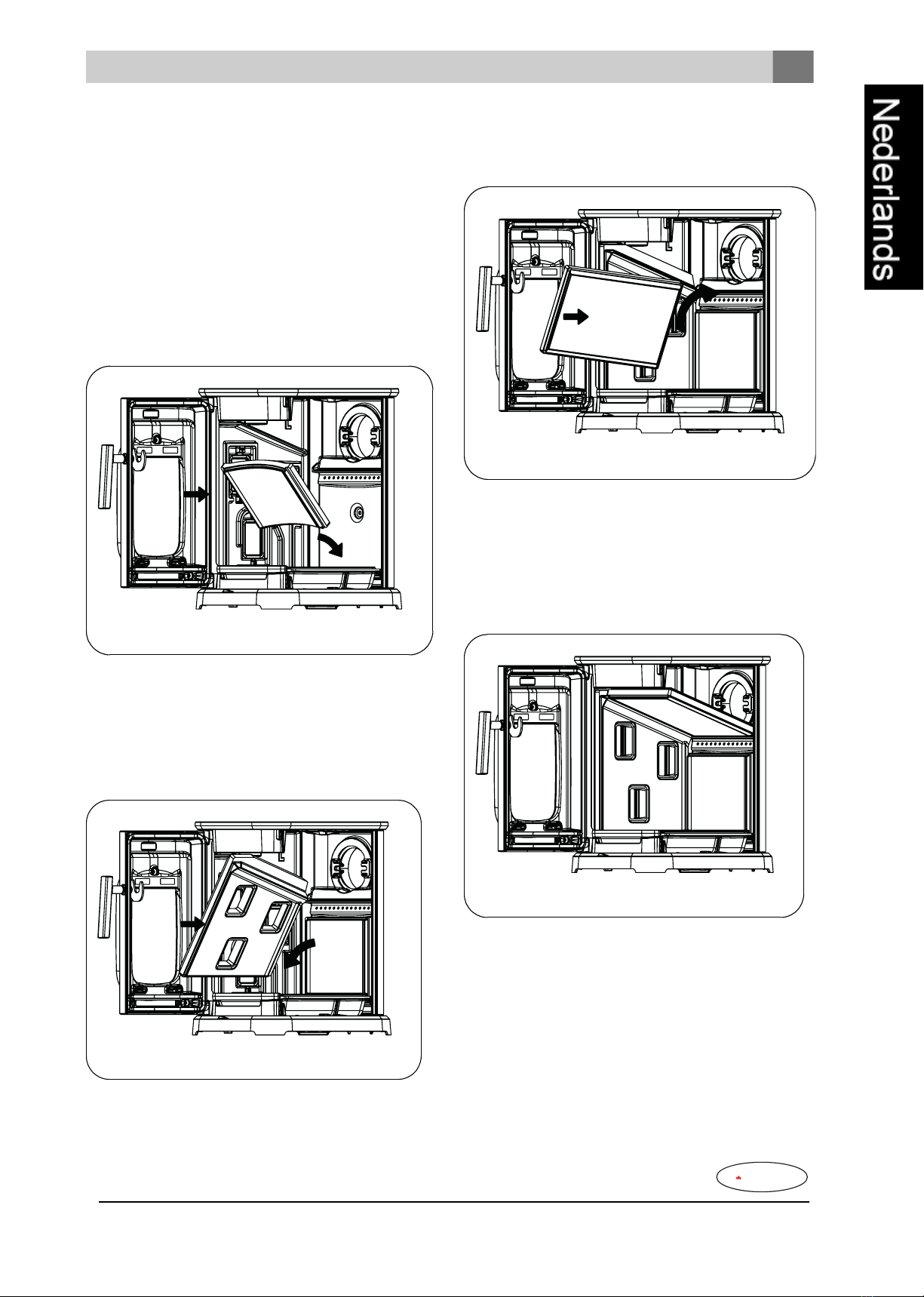

Vermiculietstenen in het toestel plaatsen 13

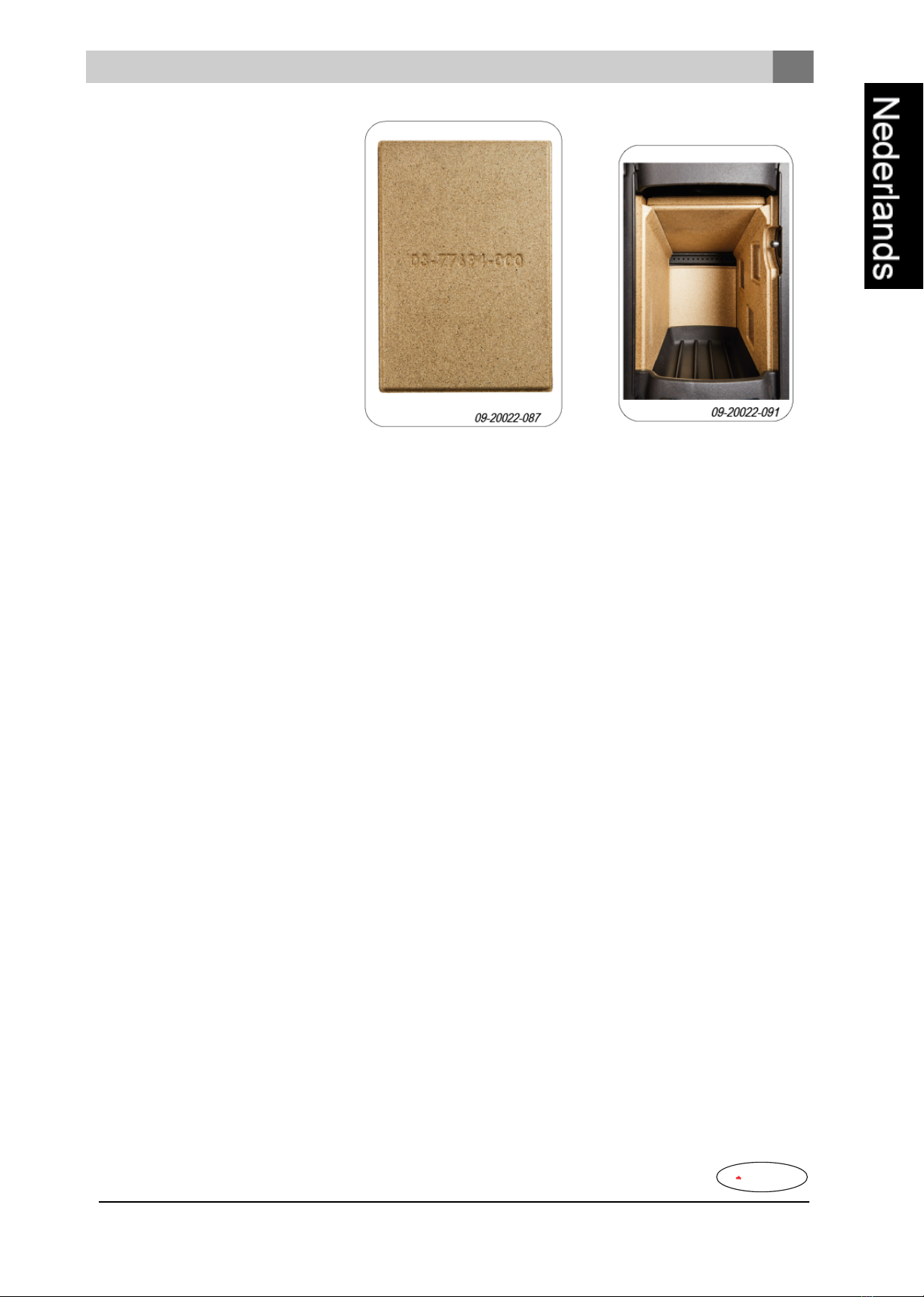

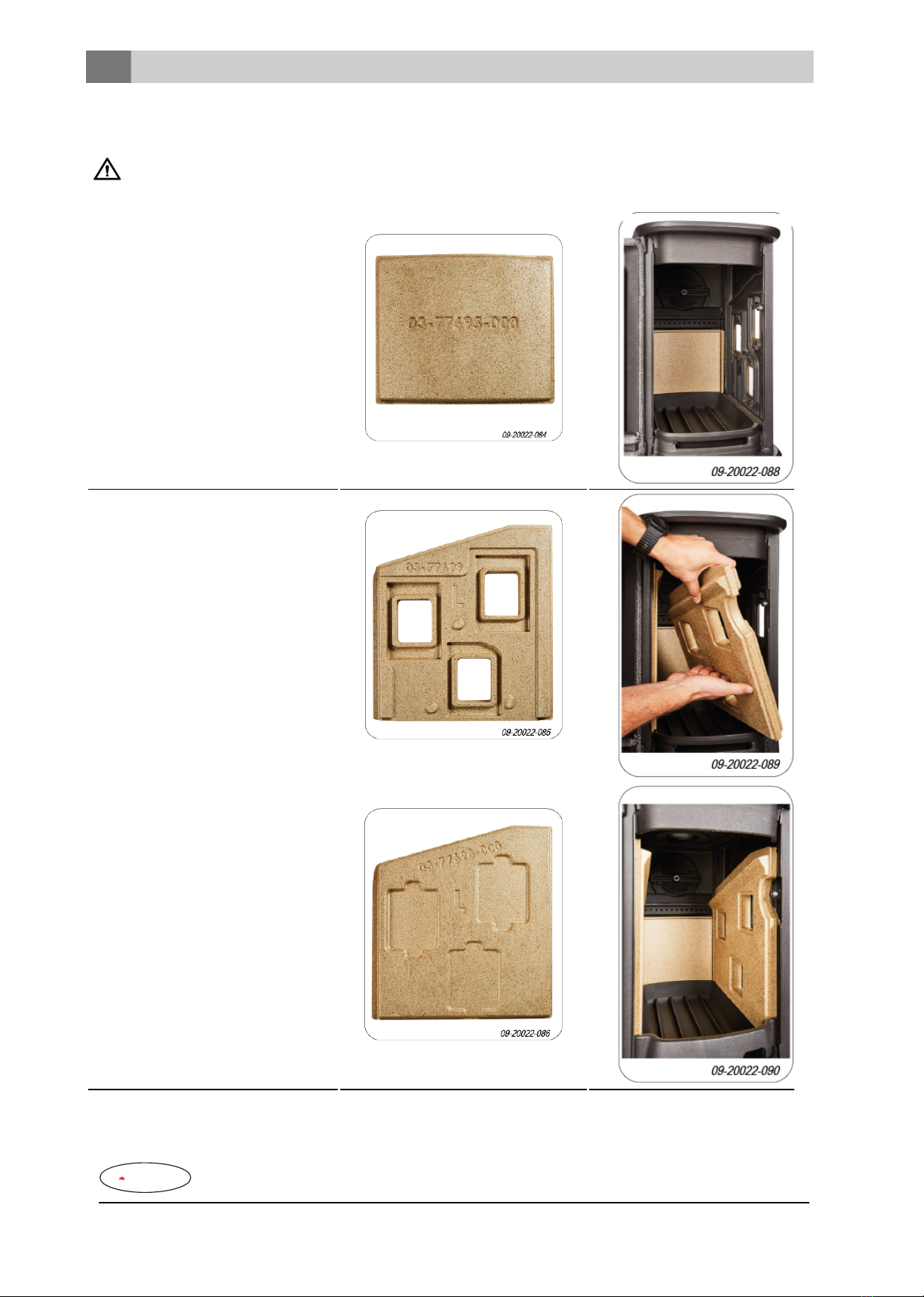

Vermiculietstenen plaatsen aan de hand van
foto's 14
Gebruik van de koude hand 16
Bijlage 1: Technische gegevens 17

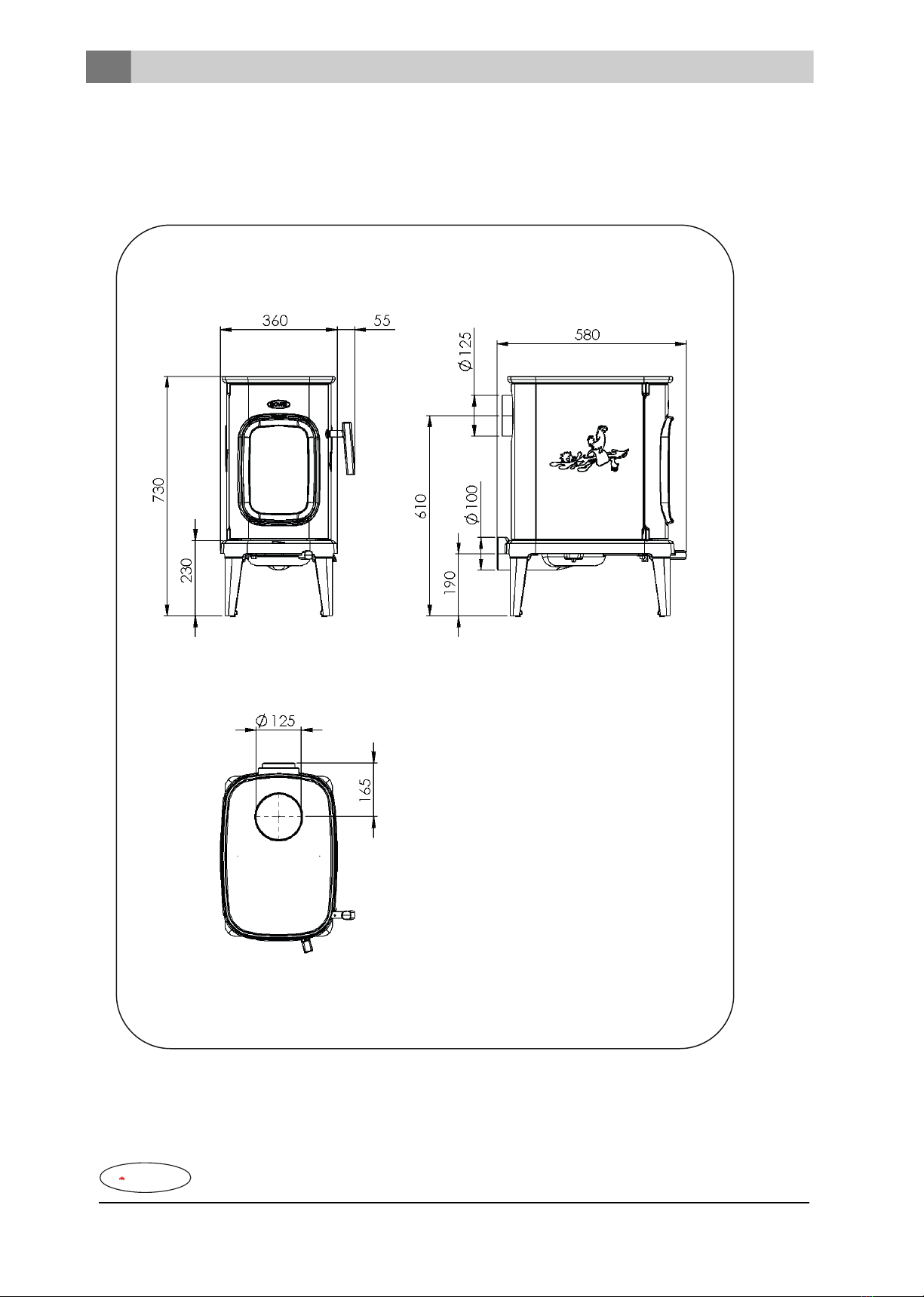

Bijlage 2: Afmetingen 18

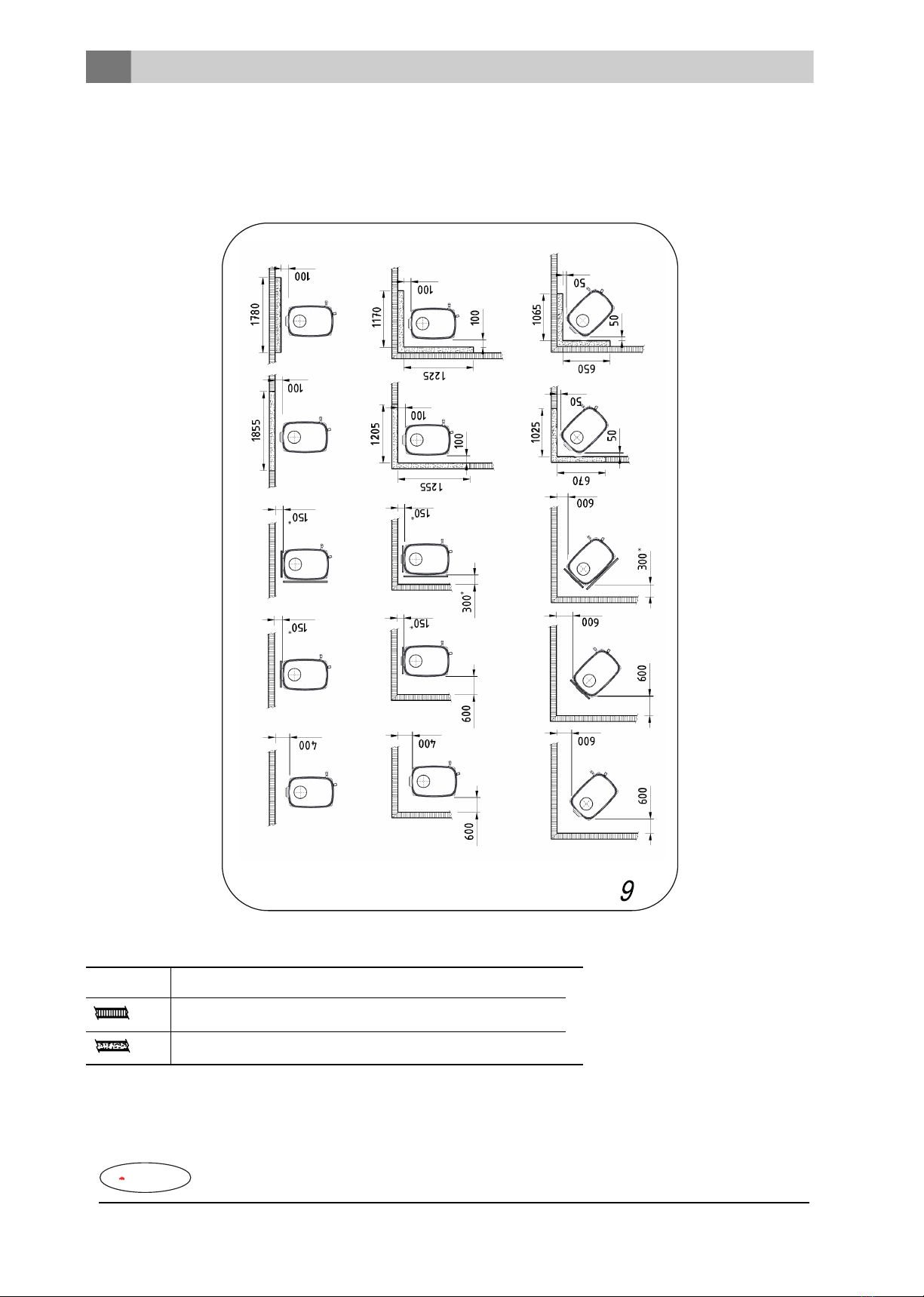

Bijlage 3: Afstand tot brandbaar materiaal 20
Bijlage 4: Diagnoseschema 22
Index 23

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke verwar-
mingstoestellen. Deze toestellen maken optimaal
gebruik van zowel convectiewarmte als stra-
lingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er onver-
hoopt toch iets mankeren aan uw toestel, dan
kunt u altijd een beroep doen op de DOVRE ser-
vice.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon-
ruimte. Het moet hermetisch worden aangesloten
op een goed werkende schoorsteen.
Wij adviseren u het toestel te laten installeren
door een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
voor problemen of schade door een onjuiste instal-
latie.
Bij installatie en gebruik moeten de hierna
beschreven veiligheidsvoorschriften in acht
worden genomen.
In deze handleiding leest u hoe u het DOVRE verwar-
mingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-
probleem heeft, neemt u dan eerst contact op met
uw leverancier.
© 2022 DOVRE NV

Prestatieverklaring
Volgens de bouwproductenverordening 305/2011 nr. 062-CPR-2022 en nr. 061-CPR-2021
1. Unieke identificatiecode van het producttype:
SAGA 101 ; SAGA 107
2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoals
voorgeschreven in artikel 11, lid 4:
Uniek serienummer.
3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde
technische specificatie, zoals door de fabrikant bepaald:
Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.
4. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabri-
kant, zoals voorgeschreven in artikel 11, lid 5:
Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.
5. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel 12,
lid 2, vermelde taken bestrijkt:
-
6. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid van
bouwproduct, vermeld in bijlage V:
Systeem 3
7. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een gehar-
moniseerde norm valt:
De aangestelde instantie SGS, geregistreerd onder het nummer 0608, heeft onder systeem 3 een type-
keur uitgevoerd en heeft testrapporten nr EZKA/2021-09/00031-2 en EZKA/2022-09/00031-1 verstrekt.
8. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese tech-
nische beoordeling is afgegeven:
-
DOVRE
4Wijzigingen op grond van technische verbeteringen voorbehouden

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 5
9. Aangegeven prestatie:
De geharmoniseerde norm EN 13240:2001/A2 ;2004/AC :2007
Essentiële karakteristieken Prestaties Hout
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal
Minimale afstand in mm
Achterkant: 400
Zijkant: 600
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,09% / 0,07%(13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen 274°C / 302 °C
Mechachanise weerstand (gewicht dragen van schoor-
steen) Niet bepaald
Nominaal vermogen 7 kW
Rendement 81% / 75 %
10. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt 9 aan-
gegeven prestaties.
Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4
vermelde fabrikant:
22/04/2022 Weelde Tom Gehem
CEO
In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van
de beschrijving in deze brochure, zonder voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [email protected]

DOVRE
6Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor instal-
latie, gebruik en onderhoud die met het toe-
stel zijn meegeleverd, voordat u het toestel in
gebruik neemt.
Het toestel moet worden geïnstalleerd over-
eenkomstig de wetgeving en voorschriften
van uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het
installeren van het toestel.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de
hoogte van de geldende bepalingen en voor-
schriften.
Het toestel is ontworpen voor ver-
warmingsdoeleinden. Alle oppervlaktes, inclu-
sief het glas en de aansluitbuis kunnen zeer
heet worden (meer dan 100°C)! Gebruik voor
de bediening een 'koude hand' of een hit-
tebestendige handschoen.
Zorg voor voldoende afscherming als jonge
kinderen, mindervaliden, ouderen en dieren
zich in de nabijheid van het toestel bevinden.
Veiligheidsafstanden tot brandbaar materiaal
moeten strikt worden aangehouden.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in
de nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen
in de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig
de betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik
neemt.
Oefen geen kracht uit op de deur, voorkom
dat kinderen aan de geopende deur trekken,
ga nooit op de geopende deur staan of zitten
en plaats geen zware voorwerpen op de deur.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij onvol-
doende ventilatie vindt onvolledige ver-
branding plaats, waardoor zich giftige gassen
in de ruimte kunnen verspreiden. Zie het
hoofdstuk "Installatiecondities" voor meer
informatie over ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een
goed werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of ver-
zekeringsmaatschappij naar eventuele specifieke
vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom.
Het aanzuigen van lucht, nodig voor de ver-
branding van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade
ontstaan door rookterugslag is uitgesloten van garan-
tie.
Sluit niet meerdere toestellen (bijvoorbeeld
ook nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of nati-
onale regelgeving hierin voorziet. Zorg in

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 7
ieder geval bij twee aansluitingen dat het
hoogteverschil tussen de aansluitingen mini-
maal 200 mm bedraagt.
Vraag uw installateur om advies over de schoor-
steen. Raadpleeg de Europese norm EN13384 voor
een juiste berekening van de schoorsteen.
De schoorsteen moet aan de volgende voor-
waarden voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gerei-
nigd zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens nor-
male belasting is ideaal.
De schoorsteen moet - vertrekkend van de uit-
gang van het toestel - zo verticaal mogelijk lopen.
Richtingsveranderingen en horizontale stukken
verstoren de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde dia-
meter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter even-
tueel wat groter zijn (maximaal tweemaal de
sectie van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral) ver-
nauwingen verstoren de afvoer van ver-
brandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uit-
monding van de schoorsteen vernauwt en dat de
kap niet de afvoer van verbrandingsgassen belem-
mert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.

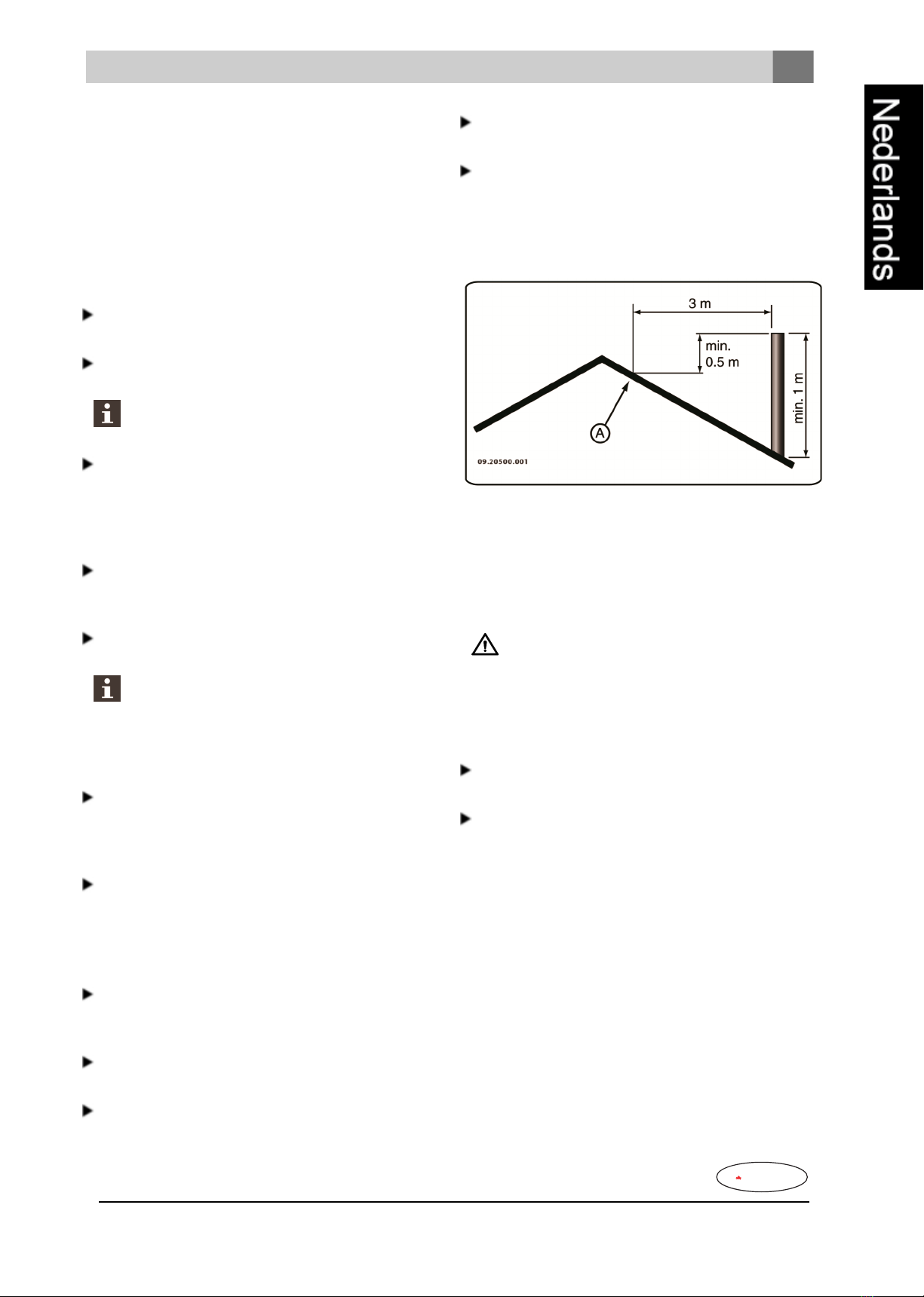

Als de nok van het dak meer dan 3meter is ver-
wijderd van de schoorsteen: houd de maten aan
die in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare lucht-
inlaten aangevoerd vanuit de ruimte waar het toestel
is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is geï-
soleerd.
Als er mechanische ventilatie is, bijvoorbeeld een
centraal afzuigsysteem of een afzuigkap in een
open keuken.
U kunt voor extra ventilatie zorgen door een venti-
latierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of badka-
merventilator) een eigen buitenluchtaanvoer
hebben, of zijn uitgeschakeld wanneer u het toestel
stookt.
Dit toestel bevat ook een buitenluchtaansluiting.
Indien mogelijk raden wij aan om deze te gebruiken
(zie Productbeschrijving hieronder).

DOVRE
8Wijzigingen op grond van technische verbeteringen voorbehouden
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet
voldoende draagvermogen hebben. Voor het
gewicht van het toestel: zie de bijlage "Technische
gegevens".
Bescherm een brandbare vloer door middel
van een onbrandbare vloerplaat tegen
warmte-uitstraling. Zie de bijlage "Afstand tot
brandbaar materiaal".
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare vloer-
plaat.
Zorg voor voldoende afstand tussen het toe-
stel en brandbare materialen zoals houten
wanden en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming
tussen de aansluitbuis en brandbare mate-
rialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als
een bekledingsschelp rond de buis is aan-
gebracht, is een afstand van eenmaal de dia-
meter toelaatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de
kachel met behulp van een onbrandbare vloer-
plaat tegen eventueel uitvallende assen. De
vloerplaat moet voldoen aan nationale
normen.
Voor de afmetingen van de onbrandbare vloer-
plaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met brand-
veiligheid: zie de bijlage "Afstand tot brand-
baar materiaal".
Productbeschrijving
09-20022-082
1
2
3
4
5
6
1. Deur
2. Grendel
3. Luchtregelingsschuif
4. Poot
5. Rookgasaansluiting
6. Buitenluchtaansluiting
Kenmerken van het toestel
Het toestel is voorzien van een bijgeleverde hen-
delhouder (Zie 'Houder Koude Hand') voor het
afneembare handvat. Deze houder kan de klant
monteren onder de rechter voorpot door middel
van een meegeleverde zeskant-moer. De poot
moet dus niet worden losgeschroefd voor het aan-
brengen van de houder.
Het toestel kan aan de achterkant of aan de
bovenkant op de schoorsteen aangesloten
worden.
De stookbodem is uitgevoerd met een ril-
lenpatroon. De assen die zich tussen de rillen
ophopen zorgen voor een isolatielaag en
beschermlaag voor de stookbodem.

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 9
Installatie
Voorbereiding
Controleer het toestel onmiddellijk bij ontvangst
op (transport)schade en eventuele gebreken.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op de schoorsteen
hebt u de keuze uit aansluiting op de zijkant, de
achterkant of aan de bovenkant.
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en
waterpas.
2. Sluit het toestel hermetisch aan op de schoor-
steen.
Laat het toestel nooit branden zonder de giet-
ijzeren binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de hitte-
bestendige lak uitharden. Hierbij kan wel wat rook en
geurhinder ontstaan. Zet eventueel in de ruimte waar
het toestel staat de ramen en deuren even open.
Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken
omdat zij het milieu vervuilen, en omdat zij het
toestel en de schoorsteen sterk vervuilen waardoor
schoorsteenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, mul-
tiplex en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout min-
stens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog
vers is. Vers hout klieft gemakkelijker en gekloven
hout droogt beter. Bewaar het hout onder een
afdek waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen
warmte omdat alle energie gaat zitten in het ver-
dampen van vocht. Dit geeft veel rook en roet-
aanslag op de deur van het toestel en in de
schoorsteen. De waterdamp condenseert in het
toestel en kan langs naden uit het toestel lekken
en zwarte vlekken op de vloer geven. De water-
damp kan ook in de schoorsteen condenseren en
creosoot vormen. Creosoot is zeer brandbaar en
kan schoorsteenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop kran-
tenpapier aan te steken. Bij een koude schoorsteen
is er vaak onvoldoende trek in de schoorsteen en
kan er rook in de kamer komen. Door het toestel op
de hier beschreven manier aan te maken, voorkomt
u dit probleem.
1. Stapel twee lagen middelgrote houtblokken
naast elkaar op de stookbodem.
2. Stapel bovenop de houtblokken twee à drie lagen
aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de aan-
maakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.

DOVRE
10 Wijzigingen op grond van technische verbeteringen voorbehouden
4. Sluit de deur van het toestel en zet de luchtschuif
(zie 2 in onderstaande figuur) in de deur hele-
maal open (zie 1 in onderstaande figuur, open is
uiterst links).
5. Laat het aanmaakvuur flink doorbranden totdat
het een gloeiend houtskoolbed is geworden.
Hierna kunt u een volgende vulling doen en het
toestel gaan regelen; zie de paragraaf "Stoken
met hout".
09-20022-083
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.
Losse stapeling
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 11
Bij een compacte stapeling verbrandt het hout lang-
zamer omdat de zuurstof maar enkele stukken hout
kan bereiken. Gebruik een compacte stapeling als u
langer wilt stoken.
4. Sluit de deur van het toestel.
5. Regel het vuur met de luchtschuif in de deur.
Vul het toestel voor maximaal de helft.
Adviezen
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen
te groot wordt, kan bij een plotselinge hoge
temperatuur een schoorsteenbrand ontstaan.
Door regelmatig flink doorstoken, verdwijnen
eventuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer
afzetten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de luchtschuif in de
deur.
De luchttoevoer via de luchtschuif belucht niet
alleen het vuur maar ook het glas, zodat het
glas niet snel vervuilt.
Open de deur altijd voorzichtig.
Direct na het bijvullen de deur sluiten.
Regelmatig een kleine hoeveelheid houtblokken
bijvullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon
uitgaan. Als een vuur wordt getemperd door de lucht-
toevoer te verminderen, komen schadelijke stoffen
vrij. Laat daarom het vuur vanzelf uitbranden. Houd
toezicht op het vuur totdat het goed is gedoofd. Als
het vuur volledig is gedoofd kunnen alle lucht-
schuiven worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine
hoeveelheid as over. Dit asbed is een goede isolator
voor de stookbodem en geeft een betere verbran-
ding. Laat daarom gerust een dun laagje as op de
stookbodem liggen (niet hoger dan de onderkant van
het onderste ruitje in het SAGA 107-model).
Verwijder regelmatig het overtollige as (ongeveer per
3 stookbeurten).
De overtollige as kunt u met een schepje of een
assenstofzuiger verwijderen.
Nevel en mist
Nevel en mist belemmeren de afvoer van rook-
gassen door de schoorsteen. Rook kan neerslaan en
stankoverlast geven. Als het niet echt nodig is, kunt u
bij nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om even-
tuele problemen bij het gebruik van het toestel op te
lossen.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om
het toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de schoor-
steen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de
schoorsteen vegen door een erkend schoor-
steenveger.
Tijdens het stookseizoen en nadat de schoor-
steen lange tijd niet is gebruikt: laat de schoor-
steen controleren op roet.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.

DOVRE
12 Wijzigingen op grond van technische verbeteringen voorbehouden
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de gietijzeren bin-
nenplaten. Zie het hoofdstuk "Installatie" voor
instructies voor het verwijderen en aanbrengen
van binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Gietijzeren binnenplaten con-
troleren
De gietijzeren binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Controleer de
binnenplaten regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Vermiculietstenen in het toe-
stel plaatsen" voor instructies voor het ver-
wijderen en aanbrengen van binnenplaten.
Laat het toestel nooit branden zonder de giet-
ijzeren binnenplaten.
Frontglas schoonmaken
Zijruitjes (enkel model SAGA 107)
In geval van het SAGA 107 model is het normaal dat
de zijruitjes een beetje zwart worden, deze zijruitjes
moeten niet gereinigd worden. De zijruitjes zijn voor-
zien van een matige luchtspoeling die ervoor zorgt
dat een gezellige gloed zichtbaar blijft, en de zijven-
sters niet volledig zwart worden.
Frontglas
Goed schoongemaakt glas (Frontglas in de deur)
neemt minder snel vuil op. Ga als volgt te werk:
1. Verwijder stof en loszittend roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een keu-
kenspons, wrijf het gehele glasoppervlak in
en laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een
gewoon glasreinigingsproduct.
4. Wrijf het glas schoon met een droge doek of keu-
kenpapier.
Gebruik geen schurende of bijtende producten
om het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw
handen te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik
neemt.
Voorkom dat kachelruitreiniger tussen het
glas en de gietijzeren deur loopt.
Onderhoud kachel
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals gelei-
dersystemen, scharnierpennen, grendels en lucht-
schuiven) met hittevast vet dat verkrijgbaar is bij
de vakhandel.
Lakbeschadigingen bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciale hittebestendige lak die verkrijgbaar
is bij uw leverancier.
Zorg dat de kachel niet wordt overbelast. Bij
overbelasting wordt de opper-
vlaktetemperatuur extreem hoog en kan er blij-
vende schade aan het email ontstaan.
Afdichting controleren
Controleer of het afdichtingskoord van de deur
nog goed afsluit. Afdichtkoord verslijt en moet
tijdig worden vervangen.
Controleer het toestel op luchtlekken. Kit even-
tuele kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toe-
stel aanmaakt, anders blaast het vocht in de
kit op en ontstaat opnieuw een lek.

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 13
Vermiculietstenen in het
toestel plaatsen
De stenen kunnen vervangen worden in geval
van een breuk. Hieronder vindt u de nodige stap-
pen.
In geval u een volledige set vermiculietstenen
plaatst, begint u met de achterwand (zie tekening 09-
20023-005). De steen heeft nr. 03.77695.000. Dit
nummer staat aan de achterzijde en is niet zichtbaar
na het inbrengen in het toestel.
09-20023-005
Vervolgens plaatst u de 2 zijkanten (zie tekening 09-
20023-006). De zijkanten bevatten de nummers
03.77698.000 en 03.77696.00 voor de SAGA 101 en
03.77699.000 en 03.77697.000 voor de SAGA 107.
Deze nummers staan op de achterzijde en zijn niet
zichtbaar na plaatsing in het toestel.
09-20023-006
Daarna plaatst u de vlamplaat bovenop de achter-
wand en de zijkanten (zie tekening 09-20023-007).
Ook hier is nummer 03.77694.000 zichtbaar aan de
bovenkant. Aan de onderkant in de verbran-
dingskamer is dit nummer dus niet zichtbaar.
09-20023-007
In tekening 09-20023-008 ziet u een doorsnede van
het toestel met daarop de achterwand, een zijkant en
de vlamplaat in vermiculiet.
Het uitnemen van de vermiculiet gebeurt in omge-
keerde volgorde. Eerst de vlamplaat, dan de zijwan-
den. Neem als laatste de achterwand uit.
09-20023-008
Op de volgende pagina vindt u de stappen terug
weergegeven met behulp van foto's.

Vermiculietstenen plaatsen aan de hand van foto's
De nummers staan aan de achterzijde en zijn niet meer zichtbaar na inbrengen van de vermiculiet.
1. Vermiculieten achterwand
inbrengen
Vermiculieten achterwand
2. Vermiculieten zijwanden
inbrengen.
lZijkanten met 3 gaten voor
SAGA 107
lDichte zijkanten voor SAGA
101
Zijkant SAGA 107 met ruitjes
Zijkant SAGA 101 zonder ruitjes
DOVRE
14 Wijzigingen op grond van technische verbeteringen voorbehouden

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 15
3. Inbrengen van de vermi-
culieten vlamplaat bovenop de
zijkanten.
Het nummer staat aan de bovenkant,
dus deze is niet zichtbaar in de
verbrandingskamer.
Vlamplaat

DOVRE
16 Wijzigingen op grond van technische verbeteringen voorbehouden
Gebruik van de koude
hand
U kunt ervoor kiezen om de hendel permanent te
bevestigen aan de kachel, of om deze te gebruiken
als een afneembare hendel.
A. Permanente bevestiging (wordt op deze manier
geleverd):
Pas op voor brandwonden! Het handvat (aan-
geduid met nr. 1 in figuur 09-20023-009)
wordt warm. Gelieve de meegeleverde hand-
schoen te gebruiken bij het openen en sluiten
van de kachel. Wij raden het gebruik als
koude hand aan, zie hieronder.
B. Keuze afneembare hendel (koude hand).
U kunt de hendel losschroeven (zie schroef 2 in
figuur 09-20023-009). Vervolgens kunt u de hendel
afnemen na het openen of sluiten van de deur.
1
2
09-20023-009
Er is een meegeleverde hendelhouder voorzien bij
de kachel. deze kunt u onder een voorpoot beves-
tigen met behulp van een extra meegeleverde
zeskantmoer.
Vergeet niet het gat dat ontstaat in de deur na
het uitnemen van de hendel te dichten met
een bijgeleverde anti-lek schroefje (zie
schroef 1 in figuur 09-20023-010). Indien u dit
niet doet, ontsnapt er schadelijke rook uit het
toestel en zal het toestel niet naar behoren
functioneren.
1
09-20023-010

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 17
Bijlage 1: Technische gegevens
Model SAGA 101 SAGA 107
Nominaal vermogen 7 kW 7 kW
Schoorsteenaansluiting (diameter) 125 mm 125 mm
Gewicht +/- 100 kg +/- 100 kg
Aanbevolen brandstof Hout Hout
Kenmerk brandstof, max. lengte 35 cm 35 cm
Massadebiet van rookgassen 6,4 g/s 8,1 g/s
Temperatuurstijging gemeten in de meetsectie 251 K 279 K
Temperatuur gemeten aan de uitgang van het toestel 325 °C 362 °C
Minimum trek 12 Pa 12 Pa
CO-emissie (13%O2)0,09 % 0,07 %
NOx-emissie (13% O2)94 mg/Nm³ 128 mg/Nm³
CnHm-emissie (13%O2)46 mg/Nm³ 35 mg/Nm³
Stofemissie 25 mg/Nm³ 32 mg/Nm³
Rendement 81 % 75 %

Bijlage 2: Afmetingen
SAGA 101
09-20022-092
DOVRE
18 Wijzigingen op grond van technische verbeteringen voorbehouden

DOVRE
Wijzigingen op grond van technische verbeteringen voorbehouden 19
SAGA 107
09-20022-093

Bijlage 3: Afstand tot brandbaar materiaal
SAGA 101/107- Minimale afstanden in millimeters
09-20022-0 4
*Beschermde (geïsoleerde) verbindingspijp
Brandbaar materiaal
Onbrandbaar materiaal 100 mm
DOVRE
20 Wijzigingen op grond van technische verbeteringen voorbehouden
