Dovre 425 CB User manual

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING HOUTKACHEL
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL WOOD STOVE
INSTALLATION ET MODE D’EMPLOI POELE A BOIS
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG HOLZ-FEUERSTÄTTE
INSTRUCCIONES DE INSTALACIÓN Y USO ESTUFA DE LEÑA
ISTRUZIONI PER L'INSTALLAZIONE E L'USO STUFA A LEGNA
03.27986.100 - 02/2012
09.20008.000
Houtkachel 425CB en 550CB

2Wijzigingen op grond van technische verbeteringen voorbehouden
Inhoudsopgave
Inleiding 3
Conformiteitsverklaring 3
Veiligheid 4
Installatiecondities 4
Algemeen 4
Schoorsteen 4
Ventilatie van de ruimte 5
Vloer en wanden 6
Productbeschrijving 6
Installatie 7
Voorbereiding 7
Poten monteren 7
Handgreep en -houder monteren (model
550CB) 8
Schoorsteenaansluiting voorbereiden 8
Plaatsen en aansluiten 10
Gebruik 10
Eerste gebruik 10
Brandstof 10
Aanmaken 10
Stoken met hout 11
Doven van het vuur 12
Ontassen 12
Nevel en mist 13
Eventuele problemen 13
Onderhoud 13
Schoorsteen 13
Schoonmaken en ander regelmatig
onderhoud 13
Bijlage 1: Technische gegevens 16

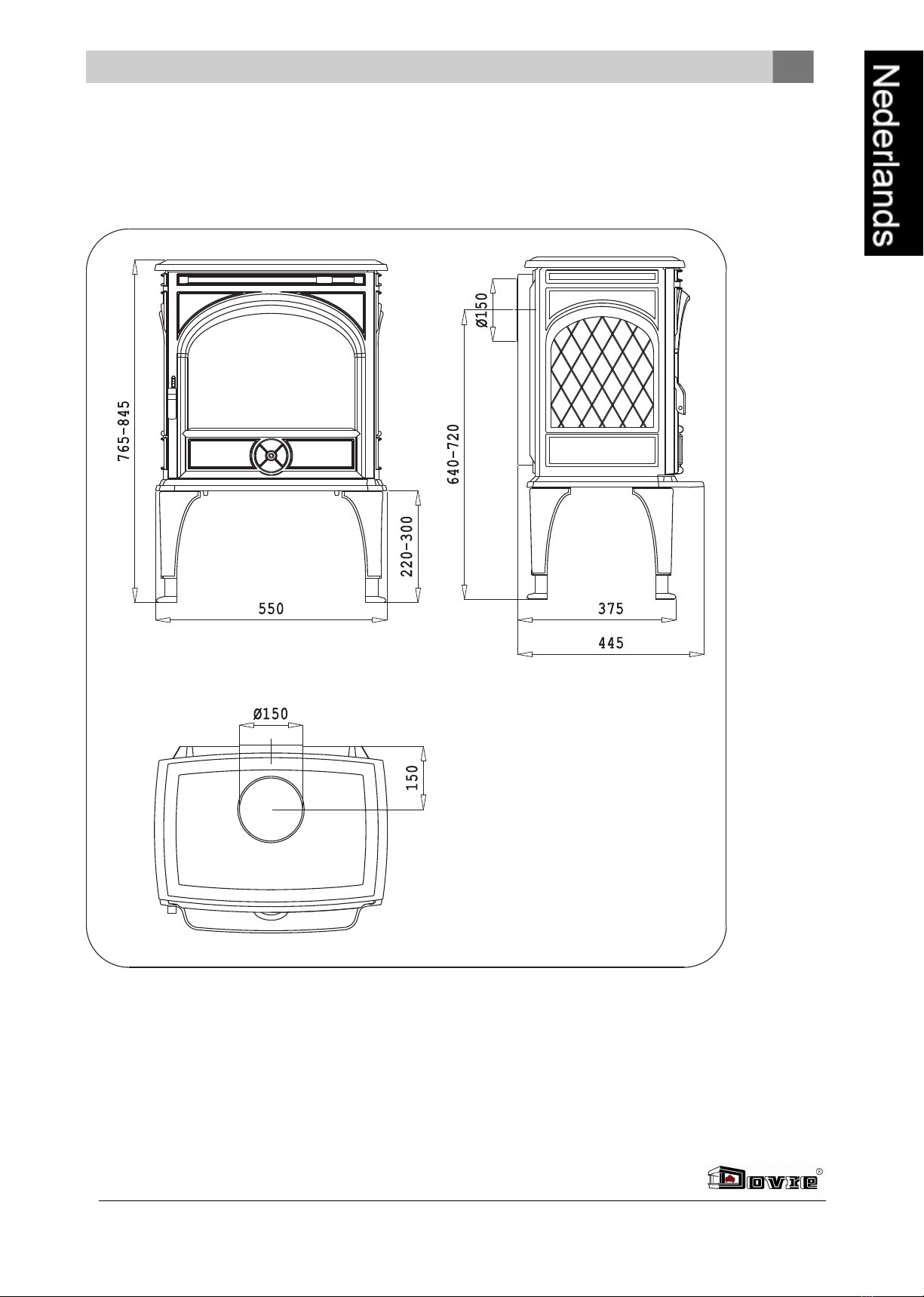

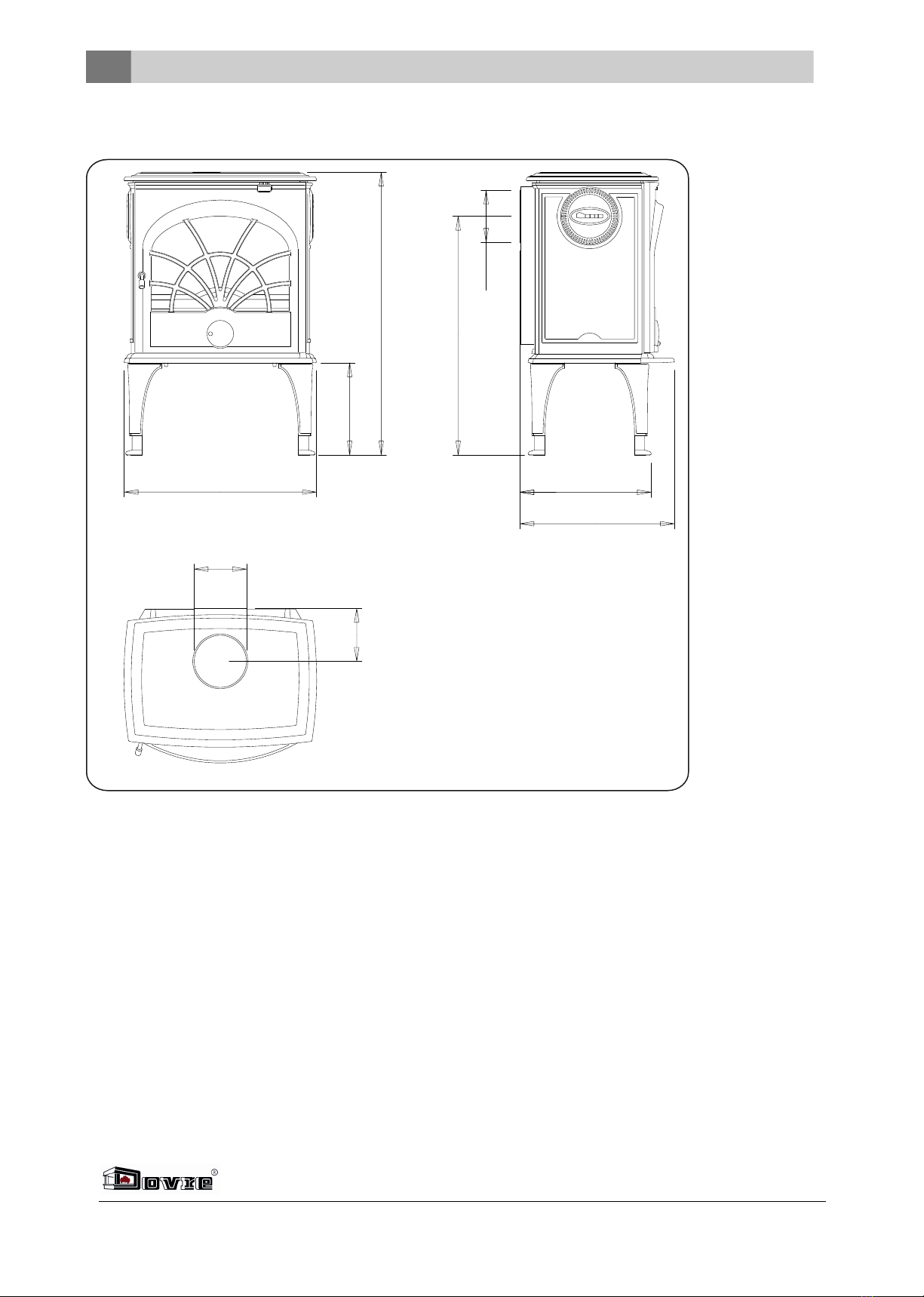

Bijlage 2: Afmetingen 17
Bijlage 3: Afstand tot brandbaar materiaal 19
Bijlage 4: Diagnoseschema 21
Index 22

Wijzigingen op grond van technische verbeteringen voorbehouden 3
Inleiding
Geachte gebruiker,
Met de aankoop van dit verwarmingstoestel van
DOVRE heeft u gekozen voor een kwaliteitsproduct.
Dit product maakt deel uit van een nieuwe generatie
energiezuinige en milieuvriendelijke
verwarmingstoestellen. Deze toestellen maken
optimaal gebruik van zowel convectiewarmte als
stralingswarmte.
Uw DOVRE toestel is geproduceerd met de
modernste productiemiddelen. Mocht er
onverhoopt toch iets mankeren aan uw toestel, dan
kunt u altijd een beroep doen op de DOVRE
service.
Het toestel mag niet gewijzigd worden; gebruik
steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een
woonruimte. Het moet hermetisch worden
aangesloten op een goedwerkende schoorsteen.
Wij adviseren u het toestel te laten installeren door
een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld
worden voor problemen of schade door een
onjuiste installatie.
Bij installatie en gebruik moeten de hierna
beschreven veiligheidsvoorschriften in acht
worden genomen.
In deze handleiding leest u hoe u het DOVRE
verwarmingstoestel op een veilige manier installeert,
gebruikt en onderhoudt. Als u aanvullende informatie
of technische gegevens wilt of een installatie-
probleem heeft, neemt u dan eerst contact op met uw
leverancier.
© 2012 DOVRE NV
Conformiteitsverklaring
Notified body: 2013
Hierbij verklaart
Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,
dat houtkachels 425CB en 550CB conform EN 13240
geproduceerd worden.
Weelde 16-09-2005
In het kader van een continue productverbetering,
kunnen specificaties van het geleverde toestel
afwijken van de beschrijving in deze brochure, zonder
voorafgaande kennisgeving.
DOVRE N.V.
Nijverheidsstraat 18 Tel : [phone]
B-2381 Weelde Fax : [phone]
België E-mail : [e-mail]

4Wijzigingen op grond van technische verbeteringen voorbehouden
Veiligheid
Let op! Alle veiligheidsvoorschriften moeten
strikt worden nageleefd.
Lees aandachtig de instructies voor installatie,
gebruik en onderhoud voordat u het toestel in
gebruik neemt.
Het toestel moet worden geïnstalleerd
overeenkomstig de wetgeving en voorschriften
van uw land.
Alle lokale bepalingen en de bepalingen die
betrekking hebben op nationale en Europese
normen moeten worden nageleefd bij het
installeren van het toestel.
Lees de instructies voor installatie, gebruik en
onderhoud die met het toestel zijn
meegeleverd.
Laat het toestel bij voorkeur installeren door
een bevoegd installateur. Deze is op de hoogte
van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor
verwarmingsdoeleinden. Alle oppervlaktes,
inclusief het glas en de aansluitbuis kunnen
zeer heet worden (meer dan 100°C)! Gebruik
voor de bediening een koude hand of een
hittebestendige handschoen.
Plaats geen gordijnen, kleren, wasgoed of
andere brandbare materialen bovenop of in de
nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel
geen licht ontvlambare of explosieve stoffen in
de nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de
betreffende schoorsteen te laten reinigen.
Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van
het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Zorg voor voldoende ventilatie van de ruimte
waar het toestel wordt geplaatst. Bij
onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden. Zie
het hoofdstuk "Installatiecondities" voor meer
informatie over ventilatie.
Installatiecondities
Algemeen
Het toestel moet worden aangesloten op een goed
werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische
gegevens".
Informeer bij de brandweer en/of
verzekeringsmaatschappij naar eventuele
specifieke vereisten en voorschriften.
Schoorsteen
De schoorsteen is nodig voor:
Het afvoeren van de verbrandingsgassen door
natuurlijke trek.
De warme lucht in de schoorsteen is lichter
dan de buitenlucht en stijgt daarom omhoog.
Het aanzuigen van lucht, nodig voor de verbranding
van de brandstof in het toestel.
Een niet goed werkende schoorsteen kan tijdens het
openen van de deur rookterugslag geven. Schade
ontstaan door rookterugslag is uitgesloten van
garantie.
Sluit niet meerdere toestellen (bijvoorbeeld ook
nog een centraleverwarmingsketel) op
dezelfde schoorsteen aan, tenzij lokale of
nationale regelgeving hierin voorziet.
Vraag uw installateur om advies over de schoorsteen.
Raadpleeg de Europese norm EN13384 voor een
juiste berekening van de schoorsteen.
De schoorsteen moet aan de volgende voorwaarden
voldoen:
De schoorsteen moet gemaakt zijn van vuurvast
materiaal, bij voorkeur keramiek of roestvrij staal.

Wijzigingen op grond van technische verbeteringen voorbehouden 5
De schoorsteen moet luchtdicht en goed gereinigd
zijn en voldoende trek garanderen.
Een trek/onderdruk van 15-20Pa tijdens
normale belasting is ideaal.
De schoorsteen moet - vertrekkend van de uitgang
van het toestel - zo verticaal mogelijk lopen.
Richtingsveranderingen en horizontale stukken
verstoren de afvoer van verbrandingsgassen en
veroorzaken mogelijk roetophoping.
De binnenmaten mogen niet te groot zijn, om te
voorkomen dat de verbrandingsgassen te sterk
afkoelen waardoor de trek minder wordt.
De schoorsteen moet bij voorkeur dezelfde
diameter hebben als de aansluitkraag.
Voor de nominale diameter: zie de bijlage
"Technische gegevens". Als het rookkanaal
goed is geïsoleerd, kan de diameter eventueel
wat groter zijn (maximaal tweemaal de sectie
van de aansluitkraag).
De sectie (oppervlakte) van het rookkanaal moet
constant zijn. Verwijdingen en (vooral)
vernauwingen verstoren de afvoer van
verbrandingsgassen.
Bij toepassing van een regenkap/afvoerkap op de
schoorsteen: let erop dat de kap niet de uitmonding
van de schoorsteen vernauwt en dat de kap niet de
afvoer van verbrandingsgassen belemmert.
De schoorsteen moet uitmonden in een zone die
niet wordt verstoord door omliggende gebouwen,
vlakbijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet
geïsoleerd zijn.
De schoorsteen moet minimaal 4meter hoog zijn.
Als vuistregel geldt: 60cm boven de nok van het
dak.
Als de nok van het dak meer dan 3meter is
verwijderd van de schoorsteen: houd de maten aan
die in de volgende figuur zijn aangegeven. A = het
hoogste punt van het dak binnen een afstand van
3meter.
Ventilatie van de ruimte
Voor een goede verbranding heeft het toestel lucht
(zuurstof) nodig. Die lucht wordt via regelbare
luchtinlaten aangevoerd vanuit de ruimte waar het
toestel is geplaatst.
Bij onvoldoende ventilatie vindt onvolledige
verbranding plaats, waardoor zich giftige
gassen in de ruimte kunnen verspreiden.
Een vuistregel is dat de luchttoevoer 5,5cm²/kW
moet zijn. Extra ventilatie is nodig:
Als het toestel in een ruimte staat die goed is
geïsoleerd.
Als er mechanische ventilatie is, bv een centraal
afzuigsysteem of een afzuigkap in een open
keuken.
U kunt voor extra ventilatie zorgen door een
ventilatierooster in de buitenmuur te laten plaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals
een wasdroger, ander verwarmingstoestel of
badkamerventilator) een eigen buitenluchtaanvoer
hebben, of zijn uitgeschakeld wanneer u het toestel
stookt.

6Wijzigingen op grond van technische verbeteringen voorbehouden
Vloer en wanden
De vloer waarop het toestel wordt geplaatst, moet
voldoende draagvermogen hebben. Voor het gewicht
van het toestel: zie de bijlage "Technische gegevens".
Bescherm een brandbare vloer door middel van
een onbrandbare vloerplaat tegen warmte-
uitstraling. Zie de bijlage "Afstand tot
brandbaar materiaal".
Verwijder brandbaar materiaal zoals linoleum,
tapijt, enzovoorts onder de onbrandbare
vloerplaat.
Zorg voor voldoende afstand tussen het toestel
en brandbare materialen zoals houten wanden
en meubels.
Ook de aansluitbuis straalt warmte uit. Zorg
voor voldoende afstand of afscherming tussen
de aansluitbuis en brandbare materialen.
De vuistregel voor een enkelwandige buis is
een afstand van driemaal de diameter. Als een
bekledingsschelp rond de buis is aangebracht,
is een afstand van eenmaal de diameter
toelaatbaar.
Een vloerkleed moet minimaal 80cm van het
vuur verwijderd zijn.
Bescherm een brandbare vloer voor de kachel
met behulp van een onbrandbare vloerplaat
tegen eventueel uitvallende assen. De
vloerplaat moet voldoen aan nationale normen.
Voor de afmetingen van de onbrandbare
vloerplaat: zie de bijlage "Afstand tot brandbaar
materiaal".
Voor verdere eisen in verband met
brandveiligheid: zie de bijlage "Afstand tot
brandbaar materiaal".

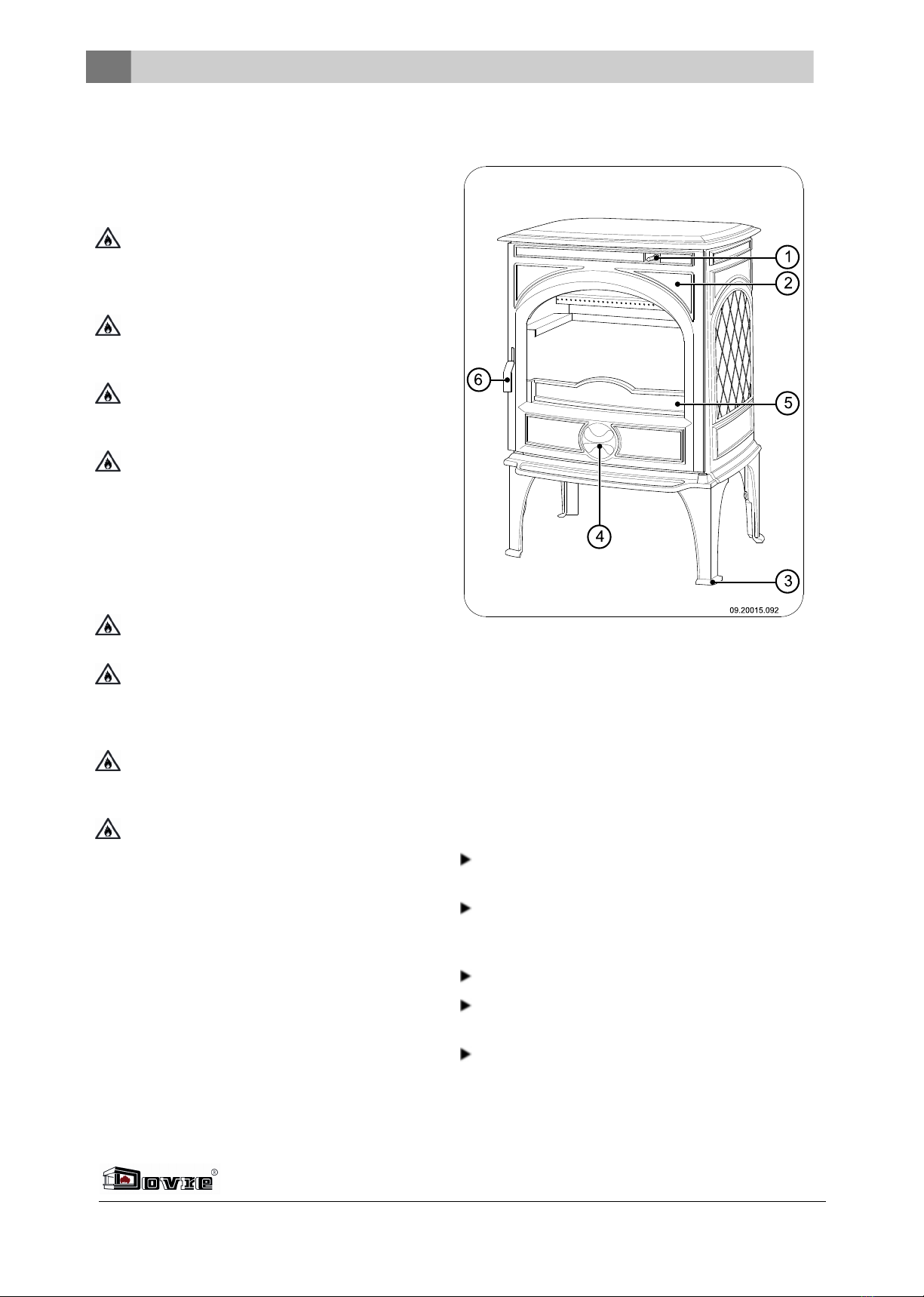

Productbeschrijving
1. Secundaire luchtschuif
2. Deur
3. Verstelbare poot
4. Primaire luchtschuif
5. Vuurkorf
6. Grendel
Kenmerken van het toestel
Het toestel is voorzien van in hoogte verstelbare
poten.
Het toestel kan aan de achterzijde of aan de
bovenzijde op de schoorsteen aangesloten
worden.
Het toestel is geschikt voor het stoken van hout.
Het toestel wordt geleverd met een trekschepje om
de overtollige as te verwijderen.

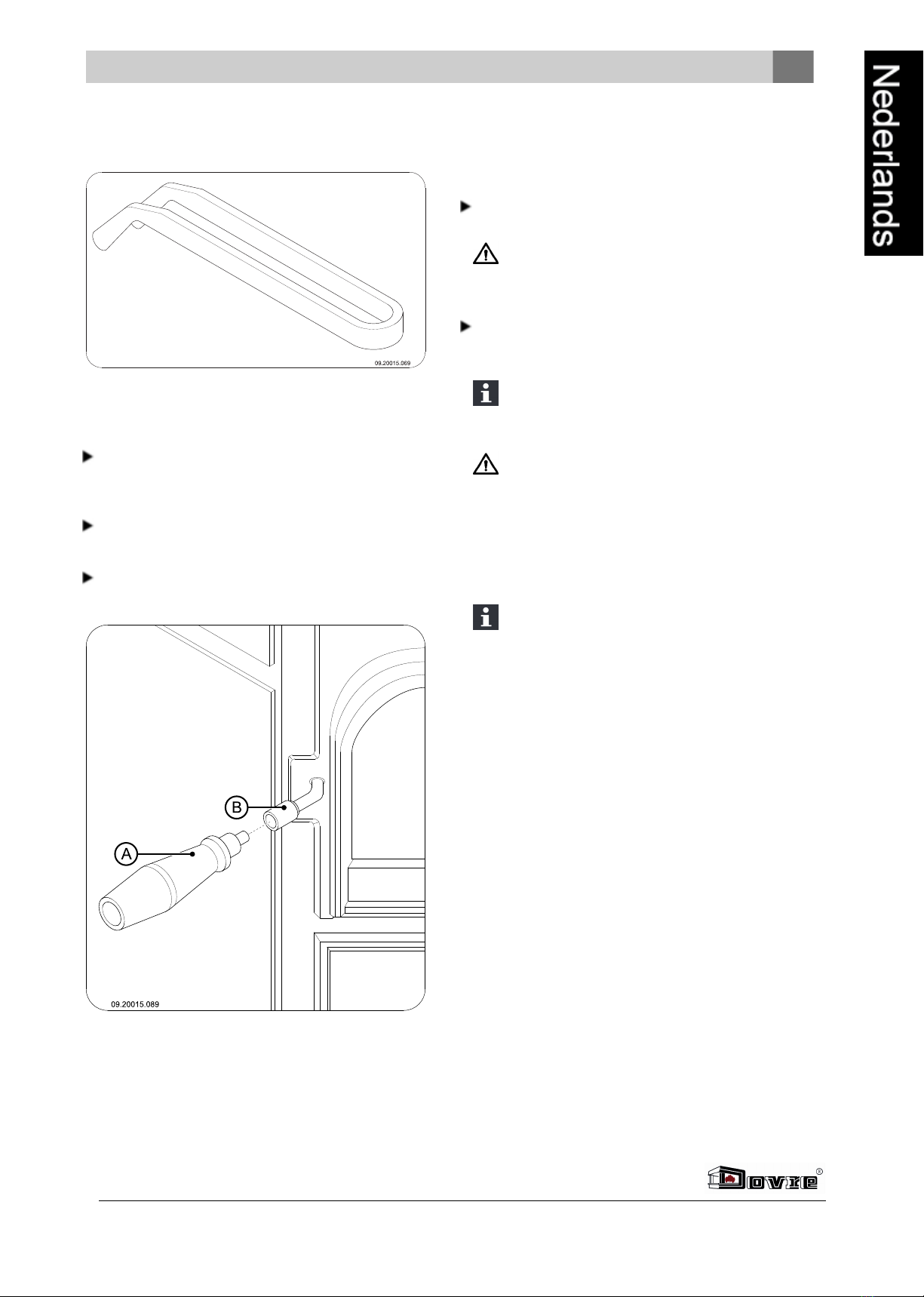

Het toestel wordt geleverd met een losse
handgreep, de zogenaamde "koude hand", om de
grendel in warme toestand te kunnen bedienen en

Wijzigingen op grond van technische verbeteringen voorbehouden 7
voor het uitnemen van de aslade; zie volgende
figuur.
Aanvullende kenmerken model
550CB
Dit toestel is geschikt voor een zijaansluiting op de
rookgasafvoer, maar kan in plaats daarvan ook aan
de boven- of achterzijde worden aangesloten.
Het toestel wordt geleverd met een losse
handgreep, de zogenaamde "koude hand".
Om de deur te openen plaatst u de koude hand (A)
in de grendel (B) op de deur; zie volgende figuur.
Installatie
Voorbereiding
Controleer het toestel onmiddellijk bij ontvangst op
(transport)schade en eventuele gebreken.
Als u (transport)schade of gebreken hebt
geconstateerd, neem het toestel dan niet in
gebruik en stel de leverancier op de hoogte.
Verwijder de demontabele onderdelen (vuurvaste
binnenplaten, vuurkorf, aslade, stookrooster) uit
het toestel voordat u het toestel gaat installeren.
Door de demontabele onderdelen te
verwijderen, kunt u het toestel gemakkelijker
verplaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele
onderdelen op hun oorspronkelijke positie, om
ze later weer op de juiste plaats te kunnen
aanbrengen.
1. Open de deur.
2. Verwijder de vuurvaste binnenplaten.
Gietijzeren binnenplaten beschermen de
verbrandingskamer en geven warmte door aan
de omgeving.
Poten monteren
Monteer de poten aan het toestel; zie volgende figuur.
1. Monteer de twee delen van de poten met de
meegeleverde bouten M6 op de gewenste hoogte.
2. Kantel de kachel op de rugzijde.
3. Monteer de vier poten aan de bodemplaat met de
sluitringen en de M8 moeren die zich aan de
bodemplaat bevinden.

8Wijzigingen op grond van technische verbeteringen voorbehouden
Handgreep en -houder
monteren (model 550CB)
Het toestel wordt geleverd met een losse handgreep,
de zogenaamde "koude hand".
1. Bevestig met bijgeleverde schroef M8x50 het
houten handvat aan het verloopstuk; zie volgende
figuur.
09-20015.088
2. Monteer de bijgeleverde handgreephouder (A) aan
de bodemplaat met bout en moer M8; zie volgende
figuur.
Schoorsteenaansluiting
voorbereiden
Bij het aansluiten van het toestel op de schoorsteen
hebt u de keuze uit aansluiting op de bovenzijde of
aan de achterzijde. Zie de paragrafen "Aansluiten op
de bovenzijde" en "Aansluiten op de achterzijde".
Model 550CB heeft ook nog de mogelijkheid tot een
zijaansluiting. Zie de instructies in de paragraaf
"Aansluiten op de zijkant (model 550CB)".
Bij levering van het toestel is er geen
rookgasopening aanwezig in achterzijde of
bovenzijde. Model 550CB heeft echter wel twee
rookgasopeningen in de zijkant (een links en een
rechts). Als u een of beide zijaansluitingen niet
gebruikt, dekt u de niet gebruikte zijaansluiting(en)
af met de meegeleverde afsluitdeksels.
Model 550CB wordt geleverd met twee
afsluitdeksels voorzien van het Dovre-logo.
Afdichtingskit en bevestigingsmaterialen zijn
meegeleverd.
Bij aansluiting op de achterzijde moet er een
opening gemaakt worden in het hitteschild. Op de
plaats waar de opening gemaakt moet worden is
een insnijding in het hitteschild aangebracht.
Voorbereiding voor aansluiten op
de achterzijde
Maak de benodigde opening in het hitteschild.

Wijzigingen op grond van technische verbeteringen voorbehouden 9
1. Haak het hitteschild van het toestel.
2. Maak de opening in het hitteschild door met een
plaatschaar het voorgesneden gedeelte uit het
hitteschild te knippen.
3. Plaats het hitteschild terug op het toestel.
Aansluiten op de bovenzijde of aan
de achterzijde
Maak eerst de rookgasopening in het toestel door het
aansluitdeksel te verwijderen. Gebruik het
meegeleverde gereedschap: het trekstuk, de sluitring,
de bout en de moer; zie volgende figuur.
1. Boor in het midden van het aansluitdeksel een gat
met een diameter van 10 mm.
2. Plaats het trekstuk met de bout aan de binnenzijde
van het aansluitdeksel.
3. Schuif de sluitring over de bout en draai de moer
op de bout.
Plaats bij geëmailleerde toestellen een stuk
karton met minimale afmetingen 20 cm bij 20
cm tussen de sluitring en het toestel ter
bescherming tegen afspringend email.
4. Draai de moer handvast aan. Gebruik een beetje
vet om de moer gemakkelijker te kunnen
aandraaien.
5. Draai met een ringsleutel de moer zover aan dat
het aansluitdeksel uitbreekt.
6. Een eenmaal gemaakte rookgasopening is weer af
te sluiten met het meegeleverde afsluitdeksel.
Gebruik het bevestigingsplaatje en bout M6x25
om het deksel aan het toestel te monteren.
Voor model 550CB: sluit de beide
rookgasopeningen in de zijkanten af met de
meegeleverde afsluitdeksels voorzien van het
Dovre-logo.
7. Monteer de aansluitkraag (C)met de twee
bijgeleverde beugels (E) en de
bevestigingsmaterialen (A) en (B) op de
rookgasopening (D); zie volgende figuur.
8. Gebruik de meegeleverde kachelkit voor de
afdichting van de aansluitkraag en het
afsluitdeksel met het toestel.
Aansluiten op de zijkant (model
550CB)
Het toestel wordt geleverd met aan de linker- en
rechterzijde een rookgasopening.
1. Monteer de aansluitkraag (C)met de twee
bijgeleverde beugels (E) en de

10 Wijzigingen op grond van technische verbeteringen voorbehouden
bevestigingsmaterialen (A) en (B) op de
rookgasopening (D); zie vorige figuur.
2. Sluit de rookgasopening die niet gebruikt wordt af
met een van de meegeleverde afsluitdeksels
voorzien van het Dovre-logo. Gebruik de
meegeleverde bevestigingsmaterialen.
3. Gebruik de meegeleverde kachelkit voor de
afdichting van de aansluitkraag en het
afsluitdeksel met het toestel.
Plaatsen en aansluiten
1. Zet het toestel op de juiste plaats, vlak en
waterpas.
2. Sluit het toestel hermetisch aan op de
schoorsteen.
3. Plaats alle gedemonteerde onderdelen op de juiste
plaats terug in het toestel.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Het toestel is nu klaar voor gebruik.
Gebruik
Eerste gebruik
Wanneer u het toestel voor het eerst gebruikt, stook
het dan enkele uren flink door. Hierdoor zal de
hittebestendige lak uitharden. Hierbij kan wel wat rook
en geurhinder ontstaan. Zet eventueel in de ruimte
waar het toestel staat de ramen en deuren even open.
Brandstof
Dit toestel is alleen geschikt voor het stoken van
natuurlijk hout; gezaagd en gekloofd en voldoende
droog.
Gebruik geen andere brandstoffen, want die kunnen
leiden tot ernstige schade aan het toestel.
De volgende brandstoffen mag u niet gebruiken omdat
zij het milieu vervuilen, en omdat zij het toestel en de
schoorsteen sterk vervuilen waardoor
schoorsteenbrand kan ontstaan:
Behandeld hout, zoals sloophout, geverfd hout,
geïmpregneerd hout, verduurzaamd hout, multiplex
en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.
Hout
Gebruik bij voorkeur hard loofhout zoals eik, beuk,
berk en fruitbomenhout. Dit hout brandt langzaam
met rustige vlammen. Naaldhout bevat meer hars,
brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage
van maximaal 20%. Hiervoor moet het hout
minstens 2 jaar zijn gedroogd.
Zaag het hout op maat en klief het als het nog vers
is. Vers hout klieft gemakkelijker en gekloven hout
droogt beter. Bewaar het hout onder een afdek
waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte
omdat alle energie gaat zitten in het verdampen
van vocht. Dit geeft veel rook en roetaanslag op de
deur van het toestel en in de schoorsteen. De
waterdamp condenseert in het toestel en kan langs
naden uit het toestel lekken en zwarte vlekken op
de vloer geven. De waterdamp kan ook in de
schoorsteen condenseren en creosoot vormen.
Creosoot is zeer brandbaar en kan
schoorsteenbrand veroorzaken.
Aanmaken
U kunt controleren of de schoorsteen voldoende trek
heeft door boven de vlamplaat een prop krantenpapier
aan te steken. Bij een koude schoorsteen is er vaak
onvoldoende trek in de schoorsteen en kan er rook in
de kamer komen. Door het toestel op de hier
beschreven manier aan te maken, voorkomt u dit
probleem.
1. Stapel twee lagen middelgrote houtblokken
kruislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen
aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje tussen de onderste laag
aanmaakhoutjes en steek het aanmaakblokje aan
volgens de instructies op de verpakking.

Wijzigingen op grond van technische verbeteringen voorbehouden 11

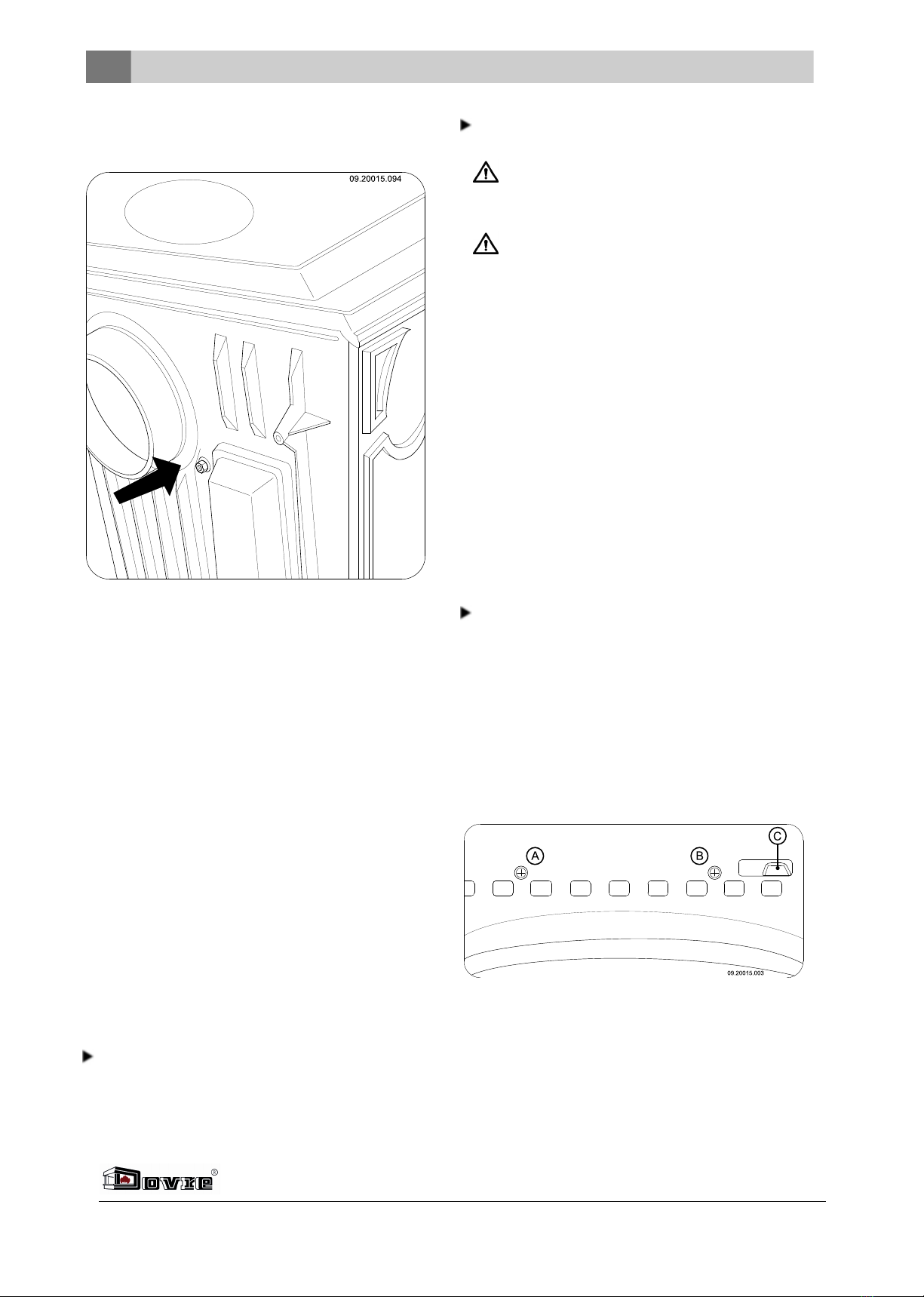

4. Sluit de deur van het toestel en zet de primaire
luchtinlaat en de secundaire luchtinlaat van het
toestel open; zie volgende figuur.
5. Laat het aanmaakvuur flink doorbranden totdat het
een gloeiend houtskoolbed is geworden. Hierna
kunt u een volgende vulling doen en het toestel
gaan regelen; zie de paragraaf "Stoken met hout".
o= Open l= Dicht
Stoken met hout
Nadat u de instructies voor het aanmaken hebt
gevolgd:
1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de
stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.
Losse stapeling
Bij een losse stapeling verbrandt het hout vlug omdat
de zuurstof elk stuk hout gemakkelijk kan bereiken.
Gebruik een losse stapeling als u kort wilt stoken.
Compacte stapeling
Bij een compacte stapeling verbrandt het hout
langzamer omdat de zuurstof maar enkele stukken
hout kan bereiken. Gebruik een compacte stapeling
als u langer wilt stoken.

12 Wijzigingen op grond van technische verbeteringen voorbehouden
4. Sluit de deur van het toestel.
5. Sluit de primaire luchtinlaat en laat de secundaire
luchtinlaat open staan.
Vul het toestel voor maximaal een derde.
Adviezen
Stook nooit met open deur.
Stook het toestel regelmatig flink door.
Als u langdurig op lage stand stookt, kan zich
in de schoorsteen een afzetting vormen van
teer en creosoot. Teer en creosoot zijn zeer
brandbaar. Als de afzetting van deze stoffen te
groot wordt, kan bij een plotselinge hoge
temperatuur een schoorsteenbrand ontstaan.
Door regelmatig flink doorstoken, verdwijnen
eventuele afzettingen van teer en creosoot.
Daarnaast kan zich bij te laag stoken teer
afzetten op de ruit en deur van het toestel.
Bij een milde buitentemperatuur is het dus
beter om het toestel een paar uur intens te
laten branden, dan lange tijd laag te stoken.
Regel de luchttoevoer met de secundaire
luchtinlaat.
De secundaire luchtinlaat belucht niet alleen
het vuur maar ook het glas, zodat het glas niet
snel vervuilt.
Zet de primaire luchtinlaat tijdelijk open als de
luchttoevoer via de secundaire luchtinlaat
onvoldoende is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken
bijvullen is beter dan veel houtblokken tegelijk.
Doven van het vuur
Vul geen brandstof bij en laat de kachel gewoon
uitgaan. Als een vuur wordt getemperd door de
luchttoevoer te verminderen, komen schadelijke
stoffen vrij. Laat daarom het vuur vanzelf uitbranden.
Houd toezicht op het vuur totdat het goed is gedoofd.
Als het vuur volledig is gedoofd kunnen alle
luchtschuiven worden gesloten.
Ontassen
Na het stoken van hout blijft een relatief kleine
hoeveelheid as over. Dit asbed is een goede isolator
voor de stookbodem en geeft een betere verbranding.
Laat daarom gerust een dun laagje as op de
stookbodem liggen.
De luchttoevoer door de stookbodem mag echter niet
worden belemmerd en er mag zich geen as ophopen
achter een gietijzeren binnenplaat. Verwijder daarom
regelmatig de overtollige as.

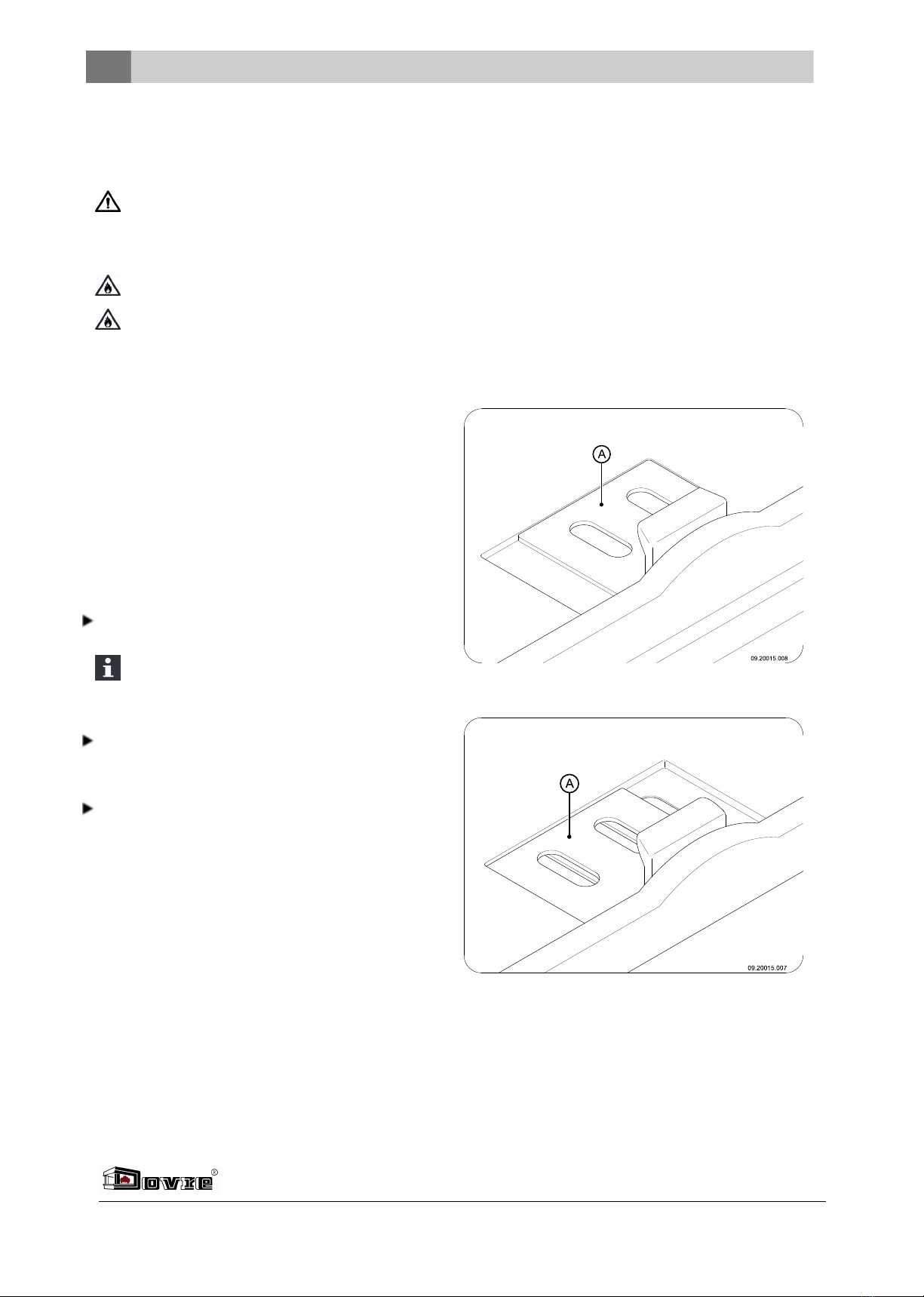

Het toestel is uitgerust met een ontassingsrooster om
de overtollige as te verwijderen.
1. Open de deur van het toestel.
2. Schuif het ontassingsrooster (A) open; zie de
volgende twee figuren.
3. Schuif de overtollige as met het meegeleverde
trekschepje door het ontassingsluik in de aslade
onder het rooster.

Wijzigingen op grond van technische verbeteringen voorbehouden 13
4. Sluit het ontassingsrooster.
5. Verwijder de aslade met behulp van de
bijgeleverde koude hand en leeg de aslade; zie
volgende figuur.
6. Plaats de aslade terug en sluit de deur van het
toestel.
Nevel en mist
Nevel en mist belemmeren de afvoer van rookgassen
door de schoorsteen. Rook kan neerslaan en
stankoverlast geven. Als het niet echt nodig is, kunt u
bij nevel en mist beter niet stoken.
Eventuele problemen
Raadpleeg de bijlage "Diagnoseschema" om
eventuele problemen bij het gebruik van het toestel op
te lossen.
Onderhoud
Volg de onderhoudsinstructies in dit hoofdstuk om het
toestel in goede staat te houden.
Schoorsteen
In veel landen bent u wettelijk verplicht de
schoorsteen te laten controleren en onderhouden.
Aan het begin van het stookseizoen: laat de
schoorsteen vegen door een erkend
schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen
lange tijd niet is gebruikt: laat de schoorsteen
controleren op roet.
Na afloop van het stookseizoen: sluit de
schoorsteen af met een prop krantenpapier.
Schoonmaken en ander
regelmatig onderhoud
Maak het toestel niet schoon wanneer het nog
warm is.
Maak de buitenkant van het toestel schoon met
een droge niet pluizende doek.
Na afloop van het stookseizoen kunt u de binnenkant
van het toestel goed schoonmaken:
Verwijder eventueel eerst de vuurvaste
binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder de vlamplaat boven in het toestel en
maak deze schoon. Zie het hoofdstuk "Installatie"
voor instructies voor het verwijderen en
aanbrengen van de vlamplaat.
Vuurvaste binnenplaten controleren
De vuurvaste binnenplaten zijn verbruiksonderdelen
die aan slijtage onderhevig zijn. Controleer de
binnenplaten regelmatig en vervang ze indien nodig.
Zie het hoofdstuk "Installatie" voor instructies voor
het verwijderen en aanbrengen van binnenplaten.
De isolerende vermiculite binnenplaten kunnen
haarscheuren gaan vertonen, maar dat heeft
geen nadelig effect op hun werking.
Gietijzeren binnenplaten gaan lang mee als u
regelmatig as verwijdert die zich mogelijk
erachter ophoopt. Als opgehoopte as achter
een gietijzeren plaat niet wordt verwijderd, kan
de plaat de warmte niet meer afgeven aan de
omgeving en kan de plaat vervormen of
scheuren.
Laat het toestel nooit branden zonder de
vuurvaste binnenplaten.
Vlamplaat verwijderen
De vlamplaat is bevestigd met een bout die zich
tussen de achteraansluiting en de koker van de
secundaire lucht bevindt. De bout zit vast aan de
vlamplaat.

14 Wijzigingen op grond van technische verbeteringen voorbehouden
1. Verwijder aan de achterzijde de moer; zie
volgende figuur.
2. Trek de vlamplaat naar voren zodat de bout vrij
komt van de achterzijde.
3. Verwijder de vlamplaat via de frontdeur.
Glas schoonmaken
Goed schoongemaakt glas neemt minder snel vuil op.
Ga als volgt te werk:
1. Verwijder stof en loszittende roet met een droge
doek.
2. Maak het glas schoon met kachelruitenreiniger:
a. Breng kachelruitenreiniger aan op een
keukenspons, wrijf het gehele glasoppervlak in
en laat even inwerken.
b. Verwijder het vuil met een vochtige doek of
keukenpapier.
3. Maak het glas nogmaals schoon met een gewoon
glasreinigingsproduct.
4. Wrijf het glas schoon met een droge doek of
keukenpapier.
Gebruik geen schurende of bijtende producten om
het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw
handen te beschermen.
Als het glas van het toestel is gebroken of
gebarsten, moet dit glas worden vervangen
voordat u het toestel opnieuw in gebruik neemt.
Voorkom dat kachelruitreiniger tussen het glas
en de gietijzeren deur loopt.
Onderhoud geëmailleerde kachel
Reinig het toestel nooit als het nog warm is. Het
reinigen van het geëmailleerde oppervlak van de
kachel kunt u het beste doen met zachte groene zeep
en lauw water. Gebruik zo min mogelijk water, wrijf
het oppervlak goed droog en voorkom roestvorming.
Gebruik nooit staalwol of een ander schuurmiddel. Zet
nooit een waterketel direct op een geëmailleerde
kachel; gebruik een onderzetter en voorkom
beschadigingen.
Smeren
Hoewel gietijzer enigszins zelfsmerend is, moet u
bewegende delen toch regelmatig smeren.
Smeer de bewegende delen (zoals
geleidersystemen, scharnierpennen, grendels en
luchtschuiven) met hittevast vet dat verkrijgbaar is
bij de vakhandel.
Luchtschuif bijstellen
Als de luchtschuif (C) van de secundaire luchtinlaat
stroef loopt, kunt u de luchtschuif bijstellen met de
twee schroeven (A) en (B) in de frontplaat; zie
volgende figuur.
Lakbeschadigingen bijwerken
Kleine lakbeschadigingen kunt u bijwerken met een
spuitbus speciaal hittebestendige lak die verkrijgbaar
is bij uw leverancier.

Wijzigingen op grond van technische verbeteringen voorbehouden 15
Het geëmailleerde oppervlak
bijwerken
Emailleren is een artisanaal proces dat maakt dat er
kleine kleurverschillen en beschadigingen op het
toestel kunnen voorkomen. De toestellen ondergaan
in de fabriek een visuele controle, dat wil zeggen, de
controleur kijkt op een afstand van 1 meter gedurende
10 seconden naar het oppervlak.
Eventuele beschadigingen die dan niet opvallen
worden als OK beschouwd. Bij het toestel is een
speciale hittebestendige lak meegeleverd waarmee
kleine (transport) beschadigingen kunnen worden
bijgewerkt.
Breng de hittebestendige lak in dunne laagjes aan en
laat het goed drogen voordat het toestel in gebruik
genomen wordt.
Afdichting controleren
Controleer of het afdichtingskoord van de deur nog
goed afsluit. Afdichtkoord verslijt en moet tijdig
worden vervangen.
Controleer het toestel op luchtlekken. Kit eventuele
kieren dicht met kachelkit.
Laat de kit goed uitharden voordat u het toestel
aanmaakt, anders blaast het vocht in de kit op
en ontstaat opnieuw een lek.

Bijlage 1: Technische gegevens
Model 425CB en 550CB
Nominaal vermogen 8 kW
Schoorsteenaansluiting (diameter) 150 mm
Gewicht +/- 115 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lengte 40 cm
Massadebiet van rookgassen 5,6 g/s
Temperatuurstijging gemeten in de meetsectie 257 K
Temperatuur gemeten aan de uitgang van het toestel 415 °C
Minimum trek 13 Pa
CO-emissie (13%O2) 0,09 %
NOx-emissie (13% O2) 140 mg/Nm³
CnHm-emissie (13%O2) 114 mg/Nm³
Stofemissie 36 mg/Nm³
Stofemissie volgens NS3058-NS3059 8,28 gr/kg
Rendement 78,8 %
16 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 17
Bijlage 2: Afmetingen
425CB
09.20017.009

550CB
550
765-845
220-300
445
380
640-720
Ø150
Ø150
150
09-00085-000_550CB
18 Wijzigingen op grond van technische verbeteringen voorbehouden

Wijzigingen op grond van technische verbeteringen voorbehouden 19
Bijlage 3: Afstand tot brandbaar materiaal
425CB en 550CB - Minimale afstanden in millimeters
09.20017.039
*Beschermde (geïsoleerde) verbindingspijp
Brandbaar materiaal
Onbrandbaar materiaal 100 mm

425CB en 550CB - Afmetingen onbrandbare vloerplaat
A
B B
09-20002-004
Minimale afmetingen onbrandbare vloerplaat
A (mm) B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 100
20 Wijzigingen op grond van technische verbeteringen voorbehouden
