Dovre 40CBS Parts list manual

40CB 103.27899.100
INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING
INSTALLATION ET MODE D’EMPLOI
INSTALLATION INSTRUCTIONS AND OPERATING MANUAL
EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG
HOUTKACHEL / POELE A BOIS
WOOD STOVE / HOLZ OFEN
40CB

40CB 203.27899.100
Inhoudsopgave pag
Voorwoord...........................................................................................................................4
1. Inleiding........................................................................................................................4
2. Veiligheid......................................................................................................................4
3. Installatievoorschrift....................................................................................................5
3.1. Vooraf....................................................................................................................5
3.2. Voorbereidende werkzaamheden.......................................................................7
3.3. Afwerking..............................................................................................................8
3.4. Verpakkingsmaterialen........................................................................................8
4. Gebruiksaanwijzing.....................................................................................................9
4.1. Brandstof...............................................................................................................9
4.2. Het stoken vanhout.............................................................................................9
4.3. Stoken op laag regime.........................................................................................9
4.4. Ontassen...............................................................................................................9
4.5. Doven...................................................................................................................10
4.6. Weersomstandigheden......................................................................................10
5. Onderhoud..................................................................................................................11
Bijlage 1 : Technische gegevens ....................................................................................37
Bijlage 2 : Afmetingen .....................................................................................................38
Table des matières pag
Préface...............................................................................................................................12
1. Introduction................................................................................................................12
2. Sécurité........................................................................................................................12
3. Installation..................................................................................................................13
3.1. Au préalable........................................................................................................13
3.2. Travaux préparatoires.......................................................................................15
3.3. Finition.................................................................................................................16
3.4. Emballage............................................................................................................16
4. Mode d’emploi............................................................................................................17
4.1. Combustible........................................................................................................16
4.2. Fonctionnement au bois....................................................................................17
4.3. Chauffer à bas régime .......................................................................................17
4.4. Le décendrage ....................................................................................................18
4.5. Extinction............................................................................................................18
4.6. Conditions atmosphériques..............................................................................18
5. Entretien......................................................................................................................19
Annexe 1 : données techniques.....................................................................................37
Annexe 2 : dimensions....................................................................................................38

40CB 303.27899.100
Table of contents pag
Foreword............................................................................................................................20
1. Introduction.................................................................................................................20
2. Safety............................................................................................................................20
3. Installation guideline..................................................................................................21
3.1. Preliminary measures.........................................................................................21
3.2. Preparing the stove.............................................................................................23
3.3. Finishing..............................................................................................................24
3.4. Packaging materials............................................................................................24
4. Instructions for use....................................................................................................25
4.1. Fuel.......................................................................................................................25
4.2. Burningwood......................................................................................................25
4.3. Low heating.........................................................................................................26
4.4. Ash removal.........................................................................................................26
4.5. Extinguishing the fire.........................................................................................26
4.6. Weather conditions.............................................................................................26
5. Maintenance................................................................................................................27
Annex 1 : Technical data sheet ......................................................................................37
Annex 2 : Dimensions......................................................................................................38
Inhalt pag
Vorwort...............................................................................................................................28
1. Einleitung.....................................................................................................................28
2. Sicherheit.....................................................................................................................28
3. Montagevorschrift.......................................................................................................29
3.1. Vorher...................................................................................................................29
3.2. Vorbereitende Arbeiten......................................................................................31
3.3. Abfertigung.........................................................................................................32
3.4. Verpackungsmaterialien.....................................................................................32
4. Gebrauchsanleitung....................................................................................................33
4.1. Brennstoff............................................................................................................33
4.2. Heizen mit Holz ..................................................................................................33
4.3. Geringes Heizen..................................................................................................34
4.4. Entaschen.............................................................................................................34
4.5. Auslöschen..........................................................................................................35
4.6. Wetterlage............................................................................................................35
5. Wartung........................................................................................................................35
6. Die Bauart-Raumheizvermogen.................................................................................36
Anlage 1 : Technischen Daten ........................................................................................37
Anlage 2 : Abmessungen.................................................................................................38

40CB 403.27899.100
Voorwoord
Bij deze kachel ontvangt u deze installatievoorschriften en gebruiksaanwijzing. U
vindt er naast instructies voor het plaatsen en informatie over het gebruik, ook ad-
viezen omtrent veiligheid en onderhoud.
Lees dit boekje zorgvuldig, vooraleer met de plaatsing aan te vatten en het toestel in
gebruik te nemen.
Bewaar dit boekje, zodat een volgende gebruiker er zijn voordeel mee kan doen.
1.Inleiding
Met de aankoop van een DOVRE heeft u een kwaliteitsproduct gekocht, een toestel
dat symbool staat voor een nieuwe generatie energiezuinige en milieuvriendelijke
verwarmingstoestellen, waarbij optimaal gebruik wordt gemaakt van zowel convec-
tiewarmte als stralingswarmte. Door toepassing van een revolutionair verbrandings-
concept levert een DOVRE verbluffende resultaten en voldoet aan de strenge milieu-
en veiligheidsnormen. Daarbij kunt u blijvengenieten van een mooi vlammenspel.
De toestellen worden geproduceerd volgens ISO 9002 en met de modernste produc-
tiemiddelen.
Mocht er onverhoopt toch iets aan uw toestel mankeren, dan kunt u altijd een be-
roep doen op de DOVRE service. Het toestel mag niet gewijzigd worden en gebruik
steeds originele onderdelen.
Dit toestel is ontworpen om te worden geplaatst in een woonruimte en hermetisch
te worden aangesloten aan een rookgasafvoerkanaal (schoorsteen).
Een vakkundige plaatsing, een goedwerkende schoorsteen en een afdoende verluch-
ting zijn een waarborg voor een langdurige en feilloze werking van Uw toestel.
Laat u bij plaatsing en aansluiting adviseren of helpen door een vakman.
2.Veiligheid
Het toestel is ontworpen voor verwarmingsdoeleinden. Dit houdt in dat alle opper-
vlaktes, inclusief het glas, zeer heet kunnen worden (> 100°C).
Plaats geen gordijnen, kleren, wasgoed, meubels of andere brandbare materialen
bovenop of in de nabijheid van het toestel.
Het is raadzaam, na installatie van de haard, deze enige uren op de hoogste stand te
stoken en daarbij tevens goed te ventileren, zodat de hittebestendige lak de kans
heeft om uit te harden. Dit kan gepaard gaan met enige rookontwikkeling, doch de-
ze verdwijnt vanzelf na enige tijd.
Regelmatige reiniging en onderhoud van toestel en schoorsteen is noodzakelijk voor
een langdurige en veilige werking van uw installatie. Volg hiervoor nauwgezet de
instructies in het betreffende hoofdstuk.
Bij schoorsteenbrand zet je de luchtschuiven van het toestel onmiddellijk dicht ver-
lucht de kamer en bel de brandweer.
Gebroken of gebarsten glas moet worden vervangen alvorens het toestel opnieuw in
gebruik te nemen.
Het toestel is specifiek ontworpen om bepaalde soorten brandstoffen te gebruiken.
In de technische specificaties in bijlage vindt U hiervan de detail. Het is absoluut
verboden andere dan deze brandstoffen te gebruiken. Uw toestel kan hierdoor snel-
ler beschadigd worden. Het is bovendien schadelijk voor het milieu.

40CB 503.27899.100
3.Installatievoorschrift
3.1. Vooraf
De kachel moet hermetisch worden aangesloten op een goed werkende schoorsteen,
voldoende afgeschermd zijn van brandbare materialen (vloer en wanden), in een
ruimte met voldoende verluchting.
Informeer naar nationale of plaatselijke normen en voorschriften terzake. Uw verde-
ler kan u hierin adviseren.
Raadpleeg eventueel ook brandweer en/of verzekeringsmaatschappij naar specifieke
voorschriften of vereisten.
Neem ook kennis van de technische specificaties in bijlage van deze handleiding
alvorens met de installatie aan te vatten.
3.1.1. De schoorsteen
De schoorsteen (het rookkanaal) heeft een dubbele functie :
•Het aanzuigen van de lucht vanuit de kamer, nodig voor de verbranding van de
brandstof in de kachel of open haard.
•Het afvoeren van de verbrandingsgassen door thermischeen natuurlijke trek. De
thermische trek ontstaat door het warmteverschil tussen de lucht in en buiten
het rookkanaal. De opgewarmde lucht in het rookkanaal is lichter dan de koude-
re lucht buiten het kanaal en stijgt daarom omhoog, samen met de verbran-
dingsgassen. Natuurlijke trek wordt veroorzaakt door omgevingsfactoren o.a. de
wind.
Het is verboden om meerdere toestellen op een enkele schoorsteen aan te sluiten
(bv. de centrale verwarmingsketel), tenzij lokale of nationale reglementeringen hier-
in voorzien.
Ga na welke schoorsteen nodig is voor het gekozen toestel, en of de bestaande
schoorsteen geschikt is. Laat u hierbij adviseren door een specialist.
De schoorsteen voldoet best aan de volgende voorwaarden :
•Het rookkanaal moet gemaakt zijn van vuurvast materiaal. Elementen van kera-
miek of roestvrij staal verdienen aanbeveling.
•De schoorsteen moet luchtdicht en goed gereinigd zijn, en een voldoende trek
garanderen (een trek of onderdruk van 15 tot 20 Pa tijdens normaalbelasting is
ideaal).
•Hij moet zo verticaal mogelijk lopen, vertrekkend van de uitgang van het toestel.
Richtingsveranderingen en horizontale stukken zijn afgeraden, wegens versto-
ring van de rookgasafvoer en mogelijke ophoping van roet (verstopping !!).
•De binnenmaten van de schoorsteen mogen niet te groot zijn om de rookgassen
niet te sterk te laten afkoelen. Voor aanbevolen schoorsteendiameter, zie techni-
sche specificatie in bijlage. Indien het rookkanaal behoorlijk geïsoleerd is, kan
de diameter eventueel groter zijn.
•De sectievan het rookkanaal moet vooral constant zijn. Verbredingen, en vooral
vernauwingen, verstoren de vlotte rookgasafvoer en worden best vermeden. Het-
zelfde geldt voor een dekplaat of afvoerkap bovenop de schoorsteen. Let erop

40CB 603.27899.100
dat hierdoor de uitmondingsectie niet vernauwt, en dat de kap zodanig ontwor-
pen is, dat bij wind, de afvoer van de rookgassen niet belemmerd, maar bevor-
derdwordt.
•Vooral als het rookkanaal door onverwarmde ruimten loopt of buitenwanden
heeft, is bijkomende isolatie belangrijk. Metalen schoorstenen, of schoorsteen-
gedeelten buiten de woning, moeten steeds worden uitgevoerd in dubbelwandig
geïsoleerde buizen. Het buitendaks gedeelte van de schoorsteen moet steeds
geïsoleerdzijn.
•De schoorsteen dient voldoende hoog te zijn (minimum 4 meter), en uitmonden
in een zone die niet verstoord wordt door omliggende gebouwen, nabijstaande

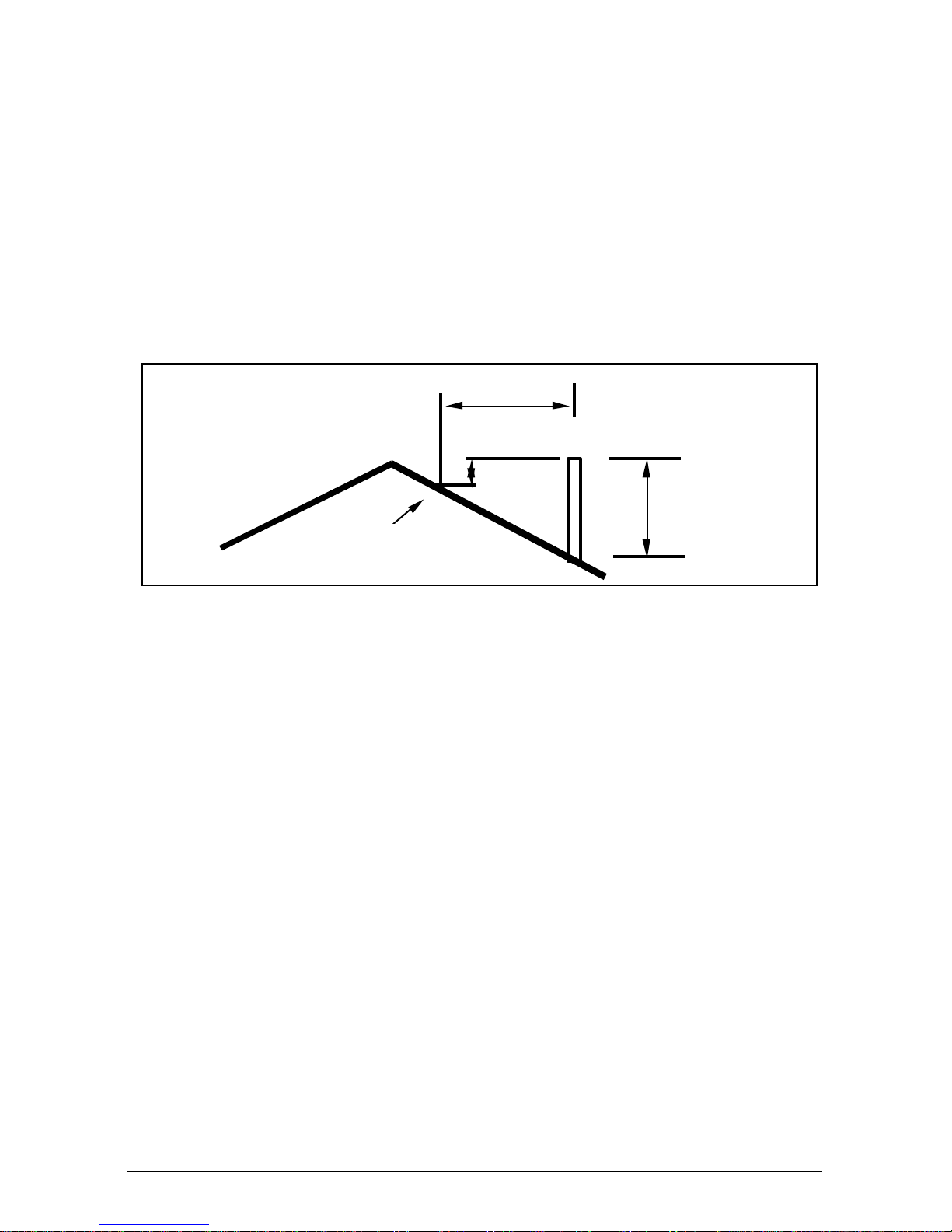

bomen of andere hindernissen. Als vuistregel geldt: 60 cm boven de nok van het
dak. Indien de nok meer dan 3 meter verwijderd is van de schoorsteen, zie dan
de afmetingen aangegeven in figuur hieronder. Afhankelijk van eventueel nabij-
gelegen gebouwen en / of bomen, moet de schoorsteen hoger zijn.
3.1.2. Ventilatie van het lokaal
Verbranding van hout, kolen of gas verbruikt zuurstof. Het is dus van groot belang
dat de ruimte waar het toestel geïnstalleerd wordt, voldoende verlucht of geventi-
leerd wordt.
Bij een onvoldoende verluchting kan de verbranding verstoord worden, en kan de
feilloze afvoer van de rookgassen door de schoorsteen niet meer gegarandeerd wor-
den, met mogelijk rookuitwasemingen in de woonkamer tot gevolg.
Plaats desnoods in de kamer een verluchtingsrooster die toevoer van verse lucht
garandeert. Deze voorziening is zeker nodig bij goed geïsoleerde ruimtes, wanneer
er mechanische ventilatie aanwezig is.
Let ook op andere luchtverbruikers die in dezelfde ruimte of in de woning aanwezig
zijn, zoals een ander verwarmingstoestel, een dampkap, een droogkast of een bad-
kamerventilator. Gebruik deze toestellen niet als de haard brandt, of zorg voor een
extra luchttoevoer in functie van deze toestellen.
Indien uw toestel is voorzien van de (optioneel verkrijgbare) aansluitset voor het
aanvoeren van de verbrandingslucht van buiten de kamer, hoeft u voor uw toestel
geen extra luchttoevoer te voorzien. Zorg wel voor voldoende verluchting van de
ruimte waaruit u de lucht aanvoert.
3.1.3. Vloer, wanden
Voorzie voldoende afstand tussen het toestel en brandbare materialen zoals houten
wanden en meubels. Voor vrijstaande toestellen dient deze afstand minimaal 40 cm
te bedragen.
min 0.5 m
3 m
min1m
hoogstepuntvanhetdak
binnen een afstand van 3 m.
3 m
min0.5m

40CB 703.27899.100
3.2. Voorbereidende werkzaamheden
Controleer het toestel onmiddellijk bij ontvangst op transportschade en/of zichtbare
schade en breng desgevallend de leverancier op de hoogte. Stel het toestel intussen
niet in werking.
Teneinde beschadiging van het toestel te vermijden bij plaatsing, en om het toestel
gemakkelijker te kunnen manipuleren, is het aangeraden vooraf eerst alle niet-vaste
onderdelen uit de kachel te verwijderen (vuurvaste stenen, aslade, ...). Let bij het
uithalen van deze stukken op hun positie, zodat u ze achteraf op de juiste manier
opnieuw in het toestel kan plaatsen.
3.2.1. Montage van de poten
Monteer het bovensteen het onderste gedeelte van de poten samen met
behulp van de bijgeleverde bouten M6 en sluitringen op de door U ge-
wenste hoogte. Kantel de kachel achterover op de rugzijde. Monteer nu
de 4 poten. Gebruik de sluitringen en moeren (M8), die reeds gemon-
teerd zijn op de bodemplaat.
3.2.2. Rookgasuitgang
Uw toestel biedt U de mogelijkheid om zowel achter-als zij-aansluiting te maken.
Met een speciaal onderdeel kan men eventueel ook een topaansluiting maken.
Eens de keuze bepaald, maakt U de opening
met behulp van het gereedschap om aan-
sluitdeksel uit te trekken, dat bij het toestel
is gevoegd.Dit doet u door in het midden
van het deksel een gat met een diameter van
10 mm te boren. Plaats vervolgens het trek-
stuk met de bout aan de binnenzijde van het
deksel. Plaats de sluitring en de moer en
draai deze aan. Plaats een ringsleutel op de
moer en draai deze aan totdat het deksel
uitbreekt.
Opmerking: bij geëmailleerde toestellen
moet tussen het deksel en de sluitring een stuk karton van 20cmx20cm aangebracht
worden om u tegen afspringend email te beschermen.
Monteer de aansluitkraag in de gewenste
positie met behulp van de 2 bijgeleverde
beugels, die klem zitten aan de binnenkant
(let op de juiste positie: horizontaal) en aan
de andere zijde met M8 moeren en sluitrin-
gen op de lippen van de aansluitkraag.
Om het eventuele uitgeslane gat te dichten is
er nog een deksel bijgevoegd dat met een
plaatstalen plaatje en bout M6x25 vast gezet kan worden. Voor de afdichting van de
aansluitkraag en de afdekplaat gebruikt U de bijgevoegde kit.
De vloer moet voldoende draagkrachtig zijn. Een brandbare vloer moet voldoende
beschermd worden tegen warmte-uitstraling door middel van een onbrandbare be-
schermplaat. Een vloerkleed moet minimaal 80 cm van het vuur verwijderd zijn.
Voor verdere specifieke richtlijnen, zie technische specificatie in bijlage.

40CB 803.27899.100
3.2.3. Montage van de “koude hand”
De schroef M8x50 wordt in het houten handvat gebracht en
dan aan het verloopstuk geschroefd.Zie figuur voor montage.
3.2.4. Montage van de handgreephouder
Monteer de plaatstalen handgreephouder op het bodemhitteschild met
de bijgeleverde bout en moer (M8).
3.2.5. Montage van de asvang
De asvang haakt U onder de bodemplaat onder de vuldeur.
3.3. Afwerking
Wanneer het toestel op de juiste plaats staat, en hermetisch op de schoorsteen is
aangesloten, worden alle losse delen terug inhet toestel geplaatst.
Uw toestel is nu gebruiksklaar.
Let op: laat het toestel NOOIT branden zonder binnenplaten of vuurvaste ste-
nen.
3.4. Verpakkingsmaterialen
De verpakkingsmaterialen moeten op verantwoorde wijze en conform de overheids-
bepalingen worden afgevoerd.

40CB 903.27899.100
4.Gebruiksaanwijzing
4.1 Brandstof
Dit toestel is uitsluitend geschikt voor het stoken van hout. Alle andere brandstoffen
zijnverboden. Het gebruik ervan kan leiden tot ernstige schade aan Uw toestel.
Stook ook geen behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout
of verduurzaamd hout, multiplex of spaanplaat. Het stoken ervan, evenals van
kunststof, oud papier en huishoudelijk afval is sterk vervuilend voor het toestel, de
schoorsteen en het milieu. Een schoorsteenbrand kan hiervan het gevolg zijn.
Hout
Gebruik bij voorkeur hard hout. Eik, berk en fruitbomenhout zijn zeer goede hout-
soorten om te stoken.
Het hout moet minstens 2 jaar goed gedroogd zijn op een overdekte en goed verluch-
te plaats. Reeds gekloven hout droogt beter. Het maximale vochtpercentage voor
droog hout is 20%.
Nat hout is als brandstof niet bruikbaar, u heeft er geen warmte van, alle energie gaat
verloren in het verdampen van het vocht, er komen slechtruikende gassen vrij en er is
veel roetaanslag op de ruit van de deur en in de schoorsteen.
4.2. Het stoken van hout
Om voldoende trek te creëren in de schoorsteen en om alzo geen rook in de kamer te
bekomen, moet de schoorsteen voor het aanmaken van de haard eerst voldoende op-
gewarmd worden. Bij een koude schoorsteen kan men best een "lokvuur" maken, door
bv. een prop (kranten)-papierbovendevlamplaat aan te steken.
Het toestel wordt aangemaakt met (kranten)papier en/of aanmaakblokjes en kleine
stukjes hout.
Zet de deur op een kier en de luchtregeling geheel open.
Het is belangrijk dat het aanmaakvuur hevig doorbrandt. Daarna kunnen er dikkere
stukjes hout op en kan de deur gesloten worden. Het vuur wordt geregeld met de
luchtschuif in de deur.
Enkele punten die U bij het stoken van hout in acht moet nemen:
Zorg dat de deur van de kachel steeds goed gesloten is. Stook nooit met open deur.
Vul tijdig brandstof bij. Vul nooit teveel ineens. Best is de vuurhaard tot maximaal
de helft te vullen en regelmatig bij te vullen.
Open de vuldeur steeds langzaam en
open ze steeds voor een zo kort mogelij-
ke tijd. Vooraleer wordt bijgevuld, zorg
ervoor dat het houtskoolbed gelijkmatig
over de stookvloer verdeeld wordt.
Wanneer het hout los gestapeld wordt,
zal het zeer vlug verbranden omdat de
zuurstof elk stuk hout gemakkelijk kan
bereiken. Deze stapeling gebruikt men
wanneer men kort wil stoken. Wanneer losse stapeling compacte stapeling

40CB 10 03.27899.100
het hout compacter gestapeld wordt, zal het langzamer verbranden aangezien de
lucht slechts bepaalde stukken hout kan bereiken. Het hout wordt best op deze
manier gestapeld wanneer men voor een langere tijd wil stoken.
Wanneer u langdurig hout op een lage stand stookt, kan er zich in de schoorsteen
een afzetting van teer en creosoot vormen. Teer en creosoot zijn zeer brandbaar.
Als deze stoffen zich teveel afzetten in de schoorsteen, kan er bij een plotse hoge
temperatuur een schoorsteenbrand ontstaan. Daarom is het noodzakelijk regelmatig
het toestel flink door te stoken, zodat geringe afzettingen van teer en creosoot on-
middellijk verdwijnen.
Bij een te lage stand gaat er zich ook teer afzetten op de ruit en de deuren.
Het is beter, bij milde buitentemperatuur, de kachel slechts enkele uren per dag in-
tens te laten branden.
4.3. Stoken op laag regime (voor toestellen geschikt voor continu gebruik)
Om het toestel als een “continu vuur” te gebruiken, kan men de luchtinlaat zo kiezen
tot dat je de juiste brandsnelheid bekomt. Zorg er steeds voor dat er voldoende
gloed op de stookbodem aanwezig is.
4.4.Ontassen
Van hout hebt u relatief weinig assen en is het niet nodig uw toestel elke keer te
ontassen. Het stoken van hout in een asbed geeft overigens een betere verbranding.
4.5.Doven
Vul geen brandstof bij en laat de kachel gewoon uitgaan.
Als een vuur getemperd wordt door de luchttoevoer te verminderen, komen veel
schadelijke stoffen vrij. Het vuur moet daarom vanzelf uitbranden en mag pas verla-
ten worden als het goed gedoofd is.
4.6.Weersomstandigheden
Waarschuwing!
Bij nevel en dichte mist wordt de afvoer van de rookgassen door de schoorsteen
sterk bemoeilijkt, en kunnen rookgassen neerslaan en stankoverlast geven. Indien
het niet echt nodigis, kunt u beter onder deze weersomstandigheden niet stoken.

40CB 11 03.27899.100
5.Onderhoud
Het vraagt weinig moeite om uw toestel in goede staat te houden.
Controleer regelmatig of het dichtingkoord van de deuren nog goed afsluit.
Het toestel wordt aan de buitenzijde zuiver gemaakt met een vochtig zeemvel, als
het voldoende koud is.Poets het toestel nooit wanneer het nog warm is.
Kleine verfbeschadigingen kunnen bijgewerkt worden met een spuitbus. Uw verdeler
kan U de gepaste spuitbus bezorgen. Bij het eerste gebruik na het spuiten kan Uw
toestel nog wat geur afgeven. Dit verdwijnt echter snel. Kleine emailbeschadigingen
worden hersteld met een reparatiekit van de gewenste kleur, beschikbaar bij Uw
verdeler. Let erop dat er geen agressieve zure produkten op geëmailleerde
onderdelen terecht komen.
Het glas wordt gereinigd met in de handel verkrijgbare glasreinigingsproducten (bv.
producten voor keramische kookplaten). Uw installateur kan U ook aangepaste pro-
ducten bezorgen. Gebruik echter nooit schurende of bijtende producten.
Aan het eind van het stookseizoen sluit u de schoorsteen af met een prop kranten-
papier. U kunt nu de kachel inwendig goed schoon maken. Vernieuw indien nodig de
koordafdichtingen en kit eventuele lekkages dicht.
Vooraleer het stookseizoen aan te vangen, laat U eerst de schoorsteen door een er-
kend vakman vegen.
Tijdens het stookseizoen is het nuttig de schoorsteen geregeld op roet te controle-
ren. Controleer ook steeds de schoorsteen nadat het toestel een lange tijd niet meer
gebruikt is geweest. Controle en onderhoud van de schoorsteen is een wettelijke
verplichting.
Wanneer bovenstaande punten in acht genomen worden, zult U in volle tevredenheid
kunnen genieten van uw kachel.

40CB 12 03.27899.100
1.Introduction
L’appareil DOVRE que vous venez d’acquérir est un produit de qualité, qui symbolise
une nouvelle génération de poêles économiques et respectueux de l’environnement,
et utilisant de manière optimale tant la chaleur de convection que la chaleur de
rayonnement. Grâce à l’application d’un concept de combustion révolutionnaire,
l’appareil DOVRE fournit des résultats étonnants et satisfait en outre aux normes
sévères de sécurité et d’environnement. De plus, vous pourrez jouir d’un jeu de
flammes fascinant.
Votre appareil est produit selon les normes ISO 9002 et en utilisant des moyens de
production des plus modernes.
L’appareil est prévu pour être installé dans un local d’habitation et raccordé de ma-
nière hermétique à une cheminée (conduit de fumée).
Un placement professionnel, une cheminée performante et une aération suffisante
du local, sont les garanties pour le fonctionnement correct et une longue durée de
vie de votre poêle.
Demandez l’aide et/ou le conseil d’un professionnel lors du placement de votre ap-
pareil.
L’appareil ne peut jamais être modifié. Utilisez toujours des pièces de recharge d’o-
rigine.
Préface
Le foyer vous est fourni avec les notices d'installation et mode d'emploi ci-joints.
Outre des instructions pour le placement et des informations sur l'utilisation du
foyer, vous y trouverez également des conseils en matière de sécurité et d'entretien.
Lisez attentivement cette notice avant de procéder à l'installation et de mettre l'ap-
pareil en service.
Conservez ce carnet pour qu'un prochain utilisateur puisse également en profiter.
2.Sécurité
L'appareil a été conçu à des fins de chauffage. Cela implique que toutes les surfaces,
y compris le verre, peuvent être très chaudes (>100 °C).
Ne placez pas de rideaux, vêtements, linges, meubles ou autre matière inflammable
sur ou à proximité de l'appareil.
Il est recommandé, après installation du foyer, de le laisser chauffer pendant quel-
ques heures sur la position la plus élevée et de bien ventiler pour faire sécher la la-
que réfractaire. Ceci peut entraîner la formation de fumée, qui disparaîtra d’elle-
même après un certain temps.
L’entretien et le nettoyage réguliers sont indispensables au fonctionnement de lon-
gue durée et en toute sécurité. Suivez pour cela scrupuleusement les instructions du
chapitre s’y référant.
Si un feu de cheminée se déclare, fermez immédiatement les arrivées d’air de l’appa-
reil et alertez de suite les pompiers.
Le verre fissuré ou brisé doit être remplacé avant de remettre l'appareil en marche.
Votre appareil est conçu pour l’utilisation de combustibles bien spécifiques. Vous en
trouverez le détail dans les spécifications techniques en annexe. Il est strictement
défendu d’utiliser d’autres combustibles, votre poêle risque de s’endommager rapi-
dement. De plus, ce n’est pas favorable à l’environnement.

40CB 13 03.27899.100
3.Installation
3.1. Au préalable
Le poêle doit être raccordé à une cheminée correcte, suffisamment éloigné et/ou
protégé de matériaux combustibles (sol, parois), et ce dans un local suffisamment
aéré ou ventilé.
Informez-vous au sujet des normes nationales et régionales d’application pour votre
installation. Votre revendeur pourra vous conseiller.
Consultez éventuellement aussi les pompiers et/ou votre compagnie d’assurance au
sujet de règles ou exigences spécifiques.
Finalement, prenez note des spécifications techniques en annexe du présent manuel
avant d’entamer l’installation.
3.1.1. La cheminée
La cheminée (conduit de fumée) a une double fonction :
•L’aspiration de l’air du local, nécessaire à la combustion du combustible dans le
foyer.
•L’évacuation vers l’extérieur des produits de combustion ou des fumées qui se
forment dans le poêle ou le foyer. Cette évacuation se fait grâce au tirage naturel
ou à la dépression, créée par la force ascendante des gaz chauds dans la chemi-
née. Ce tirage règle aussi la combustion.
Il est défendu de raccorder plusieurs appareils de chauffage (p.ex. la chaudière du
chauffage central) au même conduit de cheminée, sauf dans des cas bien précis où
tant l’appareil que des prescriptions nationales ou régionales le prévoient.
A chaque poêle ou feu ouvert correspond un type bien précis de cheminée ou
conduit de fumée d’un diamètre déterminé. Assurez-vous que votre cheminée
convient à l’appareil de votre choix et, au besoin, faites effectuer les adaptations
requises. Demandez toujours l’avis d’un spécialiste.
Les éléments suivants peuvent servir de guide lors de l’évaluation de votre chemi-
née :
•le conduit doit être construit en matériau réfractaire ou résistant à de hautes
températures. Des éléments en céramique ou en acier inoxydable sont préconi-
sés.
•La cheminée doit être étanche et bien propre, et garantir un tirage suffisant. Un
tirage de 15 à 20 Pa à l’allure nominale est un minimum.
•Le conduit d’évacuation doit être aussi vertical que possible, en partant de la
sortie de l’appareil. Les changements de direction et les sections horizontales
sont déconseillés : ils perturbent l’évacuation des fumées et peuvent créer une
accumulation de suie (risque de bouchage !!).
•La section intérieure du conduit ne peut pas être trop grande afin d’éviter que
les fumées ne refroidissent trop. Référez-vous aux spécifications techniques en
annexe pour la section optimale. Une cheminée thermiquement bien isolée per-
met éventuellement une section plus importante.
•La section doit surtout être constante. Tous obstacles, tels que les élargisse-
ments, changements brusques de direction, et surtout les réductions, y compris
au niveau du débouché sur le toit, perturbent l’évacuation des fumées et sont
dès lors déconseillés. Veillez aussi que la construction de la sortie de cheminée

40CB 14 03.27899.100
est telle que, en cas de vent, le tirage soit amélioré et non entravé.
•Pour éviter les problèmes de condensation, les fumées ne doivent pas se refroi-
dir trop fortement dans la cheminée. Surtout quand le conduit passe par des piè-
ces non chauffées ou par les murs extérieurs, une isolation supplémentaire est
préconisée. Les cheminées métalliques ou les parties de cheminée situées à l’ex-
térieur de l’habitation doivent toujours être réalisées en tubes isolés à paroi dou-
ble. La partie hors du toit doit toujours être isolée.
•Le conduit de fumée doit être suffisamment haut (minimum 4 m), et déboucher
dans une zone non perturbée par des bâtiments, arbres ou autres obstacles avoi-
sinants. Une règle de base est la suivante: 60 cm au-dessus du faîtage du toit, ou
plus si perturbation possible. Si le faîtage est éloigné de plus de 3 m, voir cro-
quis ci dessous.
3.1.2. Ventilation du local
Toute combustion consomme de l’oxygène. Il est donc très important que le local
dans lequel se trouve le poêle ou foyer, soit suffisamment aéré ou ventilé.
Un manque d’aération peut perturber la combustion ainsi que l’évacuation des fu-
mées par la cheminée. Des émanations de fumées et gaz nocifs dans la chambre
peuvent en être la conséquence.
Au besoin, placez une grille d’aération qui garantira l’apport d’air frais extérieur
suffisant. Surtout dans des locaux bien isolés, ou pourvus d’une ventilation mécani-
que, un tel apport d’air frais sera indispensable.
Tenez compte aussi d’autres consommateurs d’air présents dans le local ou l’habita-
tion, tels qu’un autre appareil de chauffage, une hotte de cuisine, un sèche-linge, un
ventilateur de salle de bain,… N’utilisez jamais ces appareils en même temps que
votre foyer, ou prévoyez un apport d’air supplémentaire en fonction des appareils
en question.
Si votre appareil est muni d’un ensemble de raccordement (en option) pour un ap-
port d’air depuis l’extérieur de la pièce, vous ne devez pas prévoir une admission
d’air supplémentaire. En revanche, il faut assurer la ventilation suffisante de la pièce
dont vous aspirez de l’air.
3.1.3. Sol, parois
La distance entre le foyer ou poêleet les matériaux combustibles tels que des parois
latérales et arrière en bois, meubles etc., doit être suffisamment grande. Pour des
appareils non encastrables, la distance minimale est de 40 cm.
min 0.5 m
3 m
min1m
point le plus haut du toit
dans une distance de 3 m.
3 m
min0.5m

40CB 15 03.27899.100
3.2. Travaux préparatoires
Contrôlez l'appareil immédiatement après réception. Prévenir le revendeur en cas de
dégâts. Entre temps, ne le mettez pas en fonctionnement.
Afin d’éviter tout endommagement de l’appareil lors du placement, et afin de facili-
ter la manipulation, l’on peut d’abord retirer toute pièce non fixe de l’appareil
(briques réfractaires, cendrier, etc.). Veillez bien à la position de ces pièces, afin de
pouvoir les replacer correctement après l’installation de l’appareil.
3.2.1. Montage des pieds
Montez la partie supérieure et la partie inférieure des pieds en-
semble avec les boulons et rondelles adaptés (M6) au hauteur que
vous désirez. Basculez le poêle sur l’arrière, puis montez les 4
pieds en utilisant les rondelles et écrous déjà monté sur la plaque
de base (M8).
3.2.2. Sortie fumées
L’appareil est prévu pour raccordement à la cheminée soit vers l’arrière, soit vers le
latéral.
Utilisez l’outil spécial pour enlever le cou-
vercle de raccordement, livrée avec l’appa-
reil.
Ceci on fait par percer un trou de 10 mm
de diamètre au centre du couvercle. Placez
l’outil spécial avec le boulon à l’intérieur du
couvercle. Alors placez la rondelle de blo-
cage et l’écrou sur le boulon. Prenez un clef
à douille et serrez l’écrou jusqu’à ce que le
couvercle se détache.
Remarque: avec des appareils émaillés,
mettez un morceau de carton de 20cmx20cm entre le couvercle et la rondelle de
blocage pour vous protéger d’éventuels éclats.
Montez la buse de raccordement avec
deux brides. Pour fermer un trou du rac-
cordement utilisez la plaque de fermeture
avec la bande de soutien et de l’écrou
M6x25.
Pour assurer l’étanchéité de la buse de
raccordement et de la plaque de ferme-
ture, utilisez le mastic fourni avec l’appa-
reil.
Le sol doit être suffisamment solide pour supporter le poids de l’appareil.
Un sol en matériau combustible doit être suffisamment protégé du rayonnement
thermique par une plaque de protection résistante à la température.
Un tapis doit rester distant d’au moins 80 cm du feu.

40CB 16 03.27899.100
3.2.3. Montage de la « poignée froide »
La poignée froide, comportant une vis M8x50, une poignée
de bois et un embout, s’assemble comme indiqué sur le cro-
quis.
3.2.4. Montage de la porteur de la poignée « froide »»
Montez la porteur de la poignée « froide » sur la plaque du bouclier
thermique avec la vis et l’écrou livrées avec l’appareil.
3.3. Finition
Placez l’appareil au bon endroit, effectuez le raccordement étanche à la cheminée,
et replacez toutes les pièces retirées dans l’appareil. Votre appareil est maintenant
prêt à l’usage.
Attention : ne faites JAMAIS fonctionner votre appareil sans plaques intérieu-
res ni briques réfractaires.
3.4. Emballage
Les matériaux d’emballage doivent être liquidés de façon justifiée et conformément
aux réglementations d’application.

40CB 17 03.27899.100
4.Mode d’emploi
4.1 Combustible
Cet appareil convient exclusivement pour le chauffage au bois. L’utilisation de tout
autrecombustible est strictement interdit. Cela peut causer d’importants dommages
à votre appareil.
N’utilisez jamais de bois traité, tel le bois de démolition, le bois peint, imprégné, le
multiplex… Leur utilisation, telle que celle des matières plastiques, du papier et des
déchets de ménage, sont très contaminants pour l’appareil et la cheminée, ainsi que
pour l’environnement. De plus, unfeu de cheminée peut en être la conséquence.
Lebois
Utilisez de préférence le bois dur. Le chêne, le bouleau et les arbres fruitiers sont de
bons bois pour la combustion. Le bois doit avoir pu sécher dans un endroit bien aé-
ré à l’abri de la pluie pendant au moins deux, de préférence trois ans. Le bois pré-
alablement fendu sèche mieux. Le taux d’humidité du bois sec ne dépasse pas 20%.
Le bois humide ou mouillé ne convient pas comme combustible. Il ne donne pas de
chaleur, toute l’énergie se perd à l’évaporation de l’humidité. Il se forme des gaz
malodorants, ainsi qu’un dépôt de goudron énorme tant sur la vitre de l’appareil
que dans la cheminée (d’où risque de feu de cheminée !).
4.2.Fonctionnement au bois (réglage d’air)
Afin de créer un tirage suffisamment élevé dans la cheminée, et d’éviter ainsi les
retours de fumées dans la chambre, il faut que la cheminée soit suffisamment
chaude avant d’allumer l’appareil. Au besoin, faire un petit ‘feu d’appel’ avec une
boulette de papier au-dessus du déflecteur dans la partie supérieure du corps de
chauffe.
Pour allumer l’appareil, utilisez du papier (journal) ou des briquettes d’allumage et
du petit bois.
Gardez la porte entr’ouverte etles registres d’air complètement ouverts.
Il est important que le feu de mise en route soit bien intense. Ensuite, chargez du
bois plus épais et fermez la porte. Une fois le feu bien stabilisé avec suffisamment
de braise, l’on peut ajouter du bois.
Veillez à garder la porte du foyer toujours bien fermée. N’utilisez jamais l’appareil
avec porte ouverte.
Ajoutez du combustible à temps. Ne remplissez jamais trop d’un coup. Mieux vaut
ne jamais remplir jusqu’à plus d’un tiers du volume total du corps de chauffe, et
recharger régulièrement.
Ouvrez toujours la porte lentement et le moins longtemps possible.
Avant de recharger, assurez-vous d’avoir un lit de charbon de bois étalé de façon
homogène dans le fond de l’appareil. Quand le bois est empilé de façon peu serrée,
il brûlera vite à cause du fait que l’oxygène nécessaire à la combustion pourra at-
teindre facilement chaque bûche. Un empilage de cette façon est conseillé si l’on
veut chauffer pendant une période courte.
Un empilage serré donnera une combustion plus lente car l’oxygène ne pourra pas

40CB 18 03.27899.100
atteindre toutes les bûches en même temps. C’est l’empilage conseillé pour des pé-
riodes de chauffe de longue durée.
Lorsque l’on brûle du bois pendant une longue période à faible régime, il peut se
former dans la cheminée des dépôts de goudron et de créosote. Quand ces dépôts
deviennent trop importants, une augmentation subite de la température de la chemi-
née peut entraîner un feu de cheminée.
C’est pourquoi il est conseillé de faire un feu bien vif régulièrement (p.ex. une fois
par jour), ce qui fera immédiatement disparaître les dépôts pas trop importants.
A faible allure, aussi sur la vitre et les parois
intérieures du corps de chauffe, des dépôts
de goudron peuvent apparaître.
En entre-saison ou par température douce,
il est donc préférable de faire un bon feu vif
pendant quelques heures plutôt que de gar-
der le poêle en fonctionnement toute la
journée à faible allure.
4.3. Chauffer à bas régime (pour appareils adaptés à une utilisation en
continu)
Pour utiliser l’appareil comme “feu continue”, il est possible de sélectionner les en-
trées d’air de manière à obtenir la bonne vitesse de combustion. Assurez-vous que
la plaque de combustion est suffisamment ardente.
4.4. Le décendrage
La combustion de bois produit relativement peu de cendres et il ne sera pas néces-
saire de les enlever chaque fois. En effet, le bois brüle mieux sur un lit de cendres.
4.5. Extinction
N’ajoutez plus de combustible et laissez le foyer s’éteindre tout seul.
Ne fermez pas les arrivées d’air, ceci causera l’émission de produits nocifs. Le feu
doit pouvoir s’éteindre sans contrainte et ne peut être quitté que quand il est com-
plètement éteint.
4.6. Conditions atmosphériques
Attention
Par temps brumeux ou par brouillard, l’évacuation des gaz de fumée par la chemi-
née est fortement entravée. Les fumées peuvent retomber et gêner par leur odeur.
Sous ces conditions, mieux vaut ne pas utiliser le foyer si ce n’est pas strictement
nécessaire.
empilage non serré empilage serré

40CB 19 03.27899.100
5.Entretien
Ce n’est pas difficile de maintenir votre poêle ou foyer DOVRE en bon état de mar-
che.
Vérifiez régulièrement si le cordon d’étanchéité de la porte est toujours en bon état.
L'habillage peut être nettoyé avec éponge et peau de chamois quand l'appareil est
froid. Ne pas utiliser de chiffon sec, encore moins de produits abrasifs.
Les petits dégâts ou les détériorations de peinture peuvent être réparés avec un aé-
rosol de peinture. Votre distributeur peut vous procurer la peinture adéquate.
Lors de la première utilisation, après pulvérisation de la peinture, votre appareil peut
dégager encore des odeurs. Elles disparaîtront cependant rapidement.
Les petits dégâts d’émail se réparent à l’aide d’un petit kit de réparation émail de la
couleur désirée, disponible chez votre revendeur. Veillez à évitez de mettre les
éléments en émail avec des produits acides.
Le verre se nettoie à l'aide de produits de nettoyage pour verre en vente dans le
commerce. Votre installateur peut également vous fournir des produits adéquats.
N'utilisez cependant jamais de produits abrasifs ou mordants.
A la fin de la saison de chauffe, boucher le conduit de fumée avec du papier journal.
C’est le moment de faire un nettoyage de l’intérieur du foyer. Au besoin, remplacez
les cordons d’étanchéité des portes et mastiquez d’éventuelles fentes.
Avant la nouvelle saison de chauffe, faites ramoner votre cheminée par un spécia-
liste. Même pendant la période de chauffe, il est conseillé de contrôler régulière-
ment l’état de la cheminée et les dépôts de suie, surtout quand l’appareil n’a pas été
utilisé pendant une longue période.
Lecontrôle et nettoyage régulier de la cheminée est une obligation légale.
Si les consignes ci-dessus sont bien respectées, vous jouirez longtemps et en toute
satisfaction de votre foyer.

40CB 20 03.27899.100
Foreword
The Installation Manual and Operators Instructions must accompany this appliance.
As well as instructions for installation and information about use, you will also find
advice concerning safety and maintenance.
Please read this booklet carefully before installation and before firing the unit.
Save this booklet and pass to any subsequent user who can also profit by it.
1.Introduction
Your DOVRE purchase has made you the owner of a high quality product that sym-
bolizes a new generation of energy-saving and ecologically safe heaters, producing
convection heat as well as radiant heat with optimum efficiency. Through the appli-
cation of a revolutionary combustion concept DOVRE heaters achieve astonishing
results in full compliance with strict environmental and safety norms. Also, you will
be enjoying the sight of the fire blazing in the stove.
Our heaters are produced in accordance with ISO 9002, using state-of-the-art pro-
duction methods.
In the unlikely event of a malfunction, you can always rely on DOVRE’s after-sales
service. Any unauthorised modification of the appliance is forbidden and use only
replacement parts recommended by the manufacturer.
This heater is designed to be installed in a living room and to be hermetically con-
nected to a flue (chimney).
If the stove is professionally installed, connected to a well-functioning chimney and
sufficiently ventilated, you can take the long-term and trouble-free functioning of
your heater for granted.
Please consult an expert when installing and connecting the heater.
2.Safety
The heater is designed to heat a room, which means that all surfaces, including the
front glass, can get very hot (> 100 °C).
Please do not place any curtains, clothes, laundry, furniture or other combustible
materials on or near the heater.
It is advised to make a fire in the stove with the highest possible intensity right after
it is installed, so as to cure the heat-resistant paint finish. This may involve some
odour production, which will however disappear after a while.
It is necessary to maintain and regularly clean the stove and the chimney for the
stove to function safely and for a long period of time. Please follow the cleaning in-
structions in the chapter concerned.
In case of a chimney fire, immediately close all air intake vents of the appliance and
alert the fireman.
Broken glass should be replaced before using the heater again.
The stove is specifically designed for burning certain kinds of fuels. In the technical
specifications under cover you can find detailed information concerning this topic. It
is absolutely prohibited to burn fuels other than these, as this may damage your
heater. Moreover, it is ecologically harmful.
