Draper 26920 User manual

✰✫✌ COMBINED METAL,
VOLTAGE & STUD DETECTOR
✷✵✌ GECOMBINEERDE METAAL,
SPANNING & STIJLDETECTOR
■STOCK No. 26920. ■PART No. 501D.
✰✫✌ • INSTRUCTIONS •
IMPORTANT: PLEASE READ THESE INSTRUCTIONS CAREFULLY TO ENSURE THE
SAFE AND EFFECTIVE USE OF THIS TOOL.
SHOULD YOU EXPERIENCE ANY DIFFICULTY IN OPERATING, OR SUSPECT THERE IS A
DEFECT WITH THIS PRODUCT, THEN PLEASE CONTACT THE DRAPER HELPLINE ON
[phone]
✷✵✌ • INSTRUCTIES •
BELANGRIJK: LEES ZORGVULDIG DEZE INSTRUCTIES OM VEILIG EN EFFECTIEF
GEBRUIK VAN DIT GEREEDSCHAP TE GARANDEREN.
IN GEVAL VAN GEBRUIKSMOEILIJKHEDEN, OF INDIEN U VERMOEDT DAT HET
PRODUCT DEFECTIEF IS WORDT U VERZOCHT CONTACT OP TE NEMEN MET DE
DRAPER HULPLIJN OP NUMMER
(++)44 (023) 8026 6355

DECLARATION OF CONFORMITY
We Draper Tools Ltd. declare under our sole responsibility that the product:
Stock No. 26920. Part No. 501D.
Description: 3 in 1 Metal Voltage and Stud Detector
To which this declaration relates is in conformity with the following directive(s):
89/366/EEC
With reference to: EN50081-1 (EN55022), EN50082-1 (IEC801-2) and EN5082-1 (IEC801-3).
J. N. Draper
Managing Director
This extremely useful tool has three functions, namely the detection of metal, wiring and wood
framing. The tool gives a visual and audible warning upon detection.
Features include: ●Metal voltage and stud detection in one unit.
●Instant visual and audible warning.
●Low power consuming light emitting diodes and buzzer indicators.
●Powered by a readily available 9V PP3 battery (not supplied).
●Fast accurate and easy to use.
Metal Detection: This tool will detect screws, nails, RSJ’s or trace the route of metal conduits,
gas and water pipes.
Wiring Detection: This tool will detect the presence of live wiring and trace its routing.
Wood Framing: This tool will detect the location of hidden wood frames, posts, beams, studs
and joists.
Note: Maximum depth of penetration is approx. 27mm.
- 2 -
✰✫✌
COMBINED METAL, VOLTAGE & STUD
DETECTOR
■STOCK No.26920. ■PART No.501D.

- 3 -
STUD DETECTION
FACE
VOLTAGE/
METAL
DETECTION
FACE
BATTERY
COMPARTMENT
COVER
TRIMMER
FOR STUD
DETECTION
TRIMMER FOR
VOLTAGE/
METAL
DETECTOR
BUZZER
RED LED
INDICATOR
GREEN LED
INDICATOR
SENSITIVITY ADJUSTING
DIAL (STUD DETECTOR)
SELECTION SWITCH
SENSITIVITY ADJUSTING DIAL
(VOLTAGE/METAL DETECTOR)
GREEN ‘ON’ LED
RED LED INDICATOR Fig.2.
PREPARING & FUNCTION
PREPARATION:
●Slide out the battery compartment cover on the back of the
unit and connect a new 9V PP3 battery.
●Securely snap cover back in place and the unit is ready for
use.
●The blue square selector switch should be carefully located.
Fig.1.

- 4 -
OPERATION METAL/VOLTAGE
DETECTION PROCEDURE
METAL/VOLTAGE DETECTION PROCEDURE:
1. Hold the unit as shown (fig.3) and turn the adjusting dial fully
downwards.
2. Move the selector switch to VOLTAGE/METAL DETECTOR
position. The GREEN ‘ON’ light emitting diode will come on
immediately. Make sure that the unit is well away from any metal
or current carrying conductor.
3. Turn the adjusting dial upwards until the indicators come on
(RED and GREEN LED lights and BUZZER sounds). Reverse the
adjusting dial gently until the RED indicator just goes off. The
unit is now ready for use.
4. Hold the unit as shown (fig.4) and move it sideways (in
horizontal position), across the wall. The RED LED and a
continuous buzzer tone will come on when a metal object is in
the vicinity. Current-carrying conductor will be shown with a
RED blinking LED and beeping sound of BUZZER (fig.5).
5. If the indicators do not go on, or won’t go out, after the set has
been switched on, the unit needs to be adjusted. For details,
please refer to ‘UNIT ADJUSTMENT’(see section on
“Accuracy/Calibration”).
SAFETY:
When the unit gives a ‘NO VOLTAGE’ reading (no blinking motion
of RED LED and beeping sound of BUZZER when touching the
conductor), check the unit on a known source BEFORE touching
any conductor.
CAUTION:
It will not detect shielded conductors, i.e. those in metal conduit,
it only shows presence of METAL.
NOTE:
1. Some walls may contain metallized fibre for fireproofing, this
will spread the area of voltage pick-up. Placing your free hand
on the wall may cancel the effect.
2. Rubbing or banging the unit on the wall, may generate static
electricity and cause a false reading.
3. The wearing of rings and other hand jewellery may cause a false reading.
LEAKAGE CURRENTS:
Because of the extremely small current required to cause a reading on the unit, apparent false
readings may be seen in some situations, i.e. a conductor with poor insulation touching a damp
wall, will show a voltage on the wall. In this situation, the unit is indicating a potential hazard which
should be checked with a voltmeter.

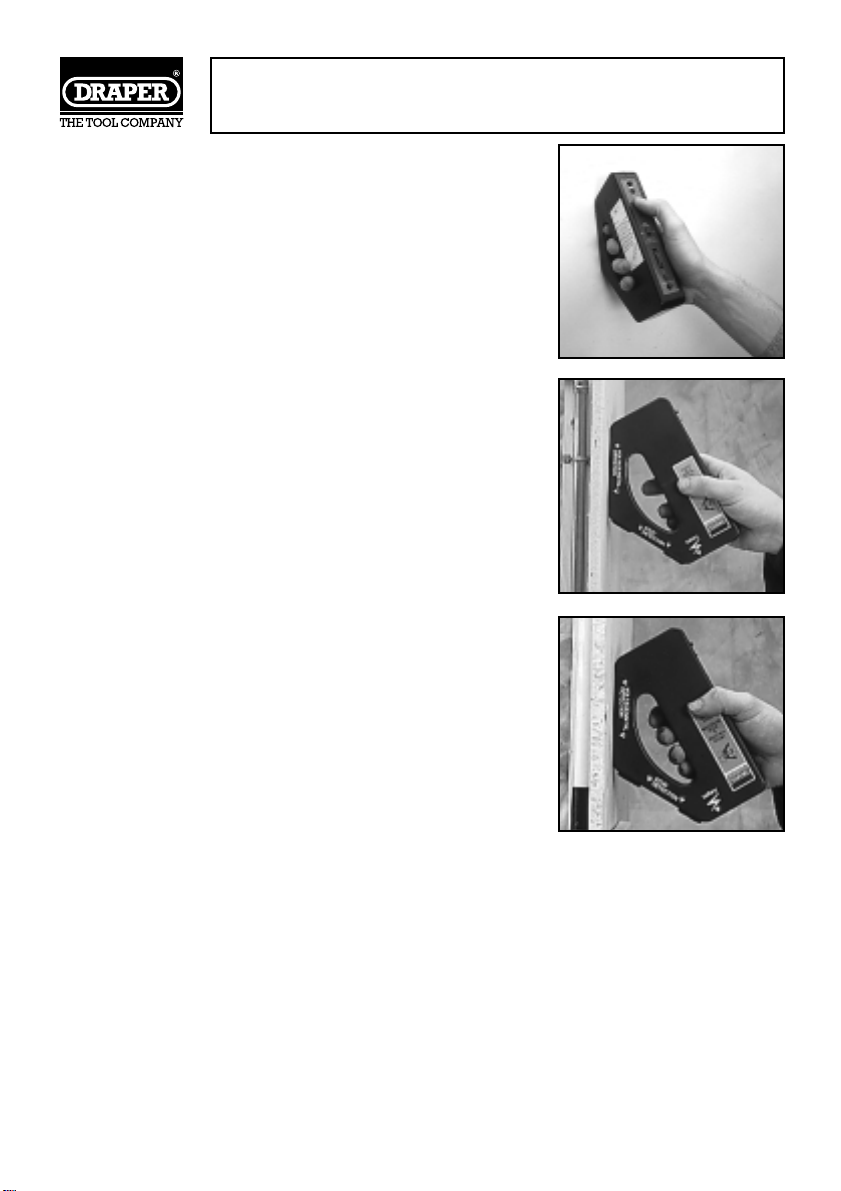

Fig.3.
Fig.4.
Fig.5.

- 5 -
Fig.8.
NOTES:
1. The stud detection can be carried out normally on wall-papered
walls. However, it may not function on some types of foil backed
or metallic fabric surfaces.
2. If by chance the unit is placed over the wall batten or stud to
process calibration, the GREEN LED will go off and BUZZER will
cease when the edge of batten or wall stud is under the groove of the unit.
3. A double width may be found around door and window frames due to double batten or stud
encountered.
4. A solid wood header may exist in some doors or windows. The stud location will not be found if
the unit is calibrated on normal wall first and then moved to the header area, it will indicate the
presence of a header.
5. It is advisable to take several readings along the vertical batten or stud as a nail may change
the apparent centre position.
6. Frequent re-calibration can help to avoid any false readings.
7. We recommend to carry out metal/voltage detection to make sure the detected batten or wood
stud is not a pipe or cable. Please note that some small securing screws or nails may be
detected.
➞
OPERATION WOOD FRAME
DETECTION PROCEDURE
WOOD FRAME DETECTION PROCEDURE:
Locating vertical battens or wall studs, refer to the following
procedures:
1. Hold the unit vertically as shown (fig.6) and turn the adjusting
dial fully downwards.
2. Move the selector switch to STUD DETECTOR position.
3. Turn the adjusting dial upwards until the RED LED and
BUZZER come on.
4. Reverse the adjusting dial gently until the GREEN LED comes
on and BUZZER sound changes to a low pitch.
5. If the unit cannot be set accordingly, it needs to be adjusted.
For details please refer to ‘UNIT ADJUSTMENT’ (see section on
“Accuracy/Calibration”).
6. Move the unit horizontally across the wall (fig.7). Make sure
that the detection face marked with “STUD” is placed against
the wall, otherwise, the GREEN LED will go out and calibration
procedures need to be carried out from the beginning.
7. When the edge of batten or wall stud is under the groove of
the unit, the RED LED will come on and buzzer sound will
change to a higher pitch. Mark this position on the wall (fig.8).
8. Resume the movement of the unit.When the GREEN LED
comes on and BUZZER sound changes to a lower pitch, mark
this position also. These marks indicate the edges of the
batten or wall stud. The middle point between two marks will
be the centre of the batten or wall stud.
Locating horizontal battens or stud braces, refer to the following
procedure:
1. Place the unit horizontally against the wall (fig.9).
2. Use the same method of locating vertical battens or wall studs

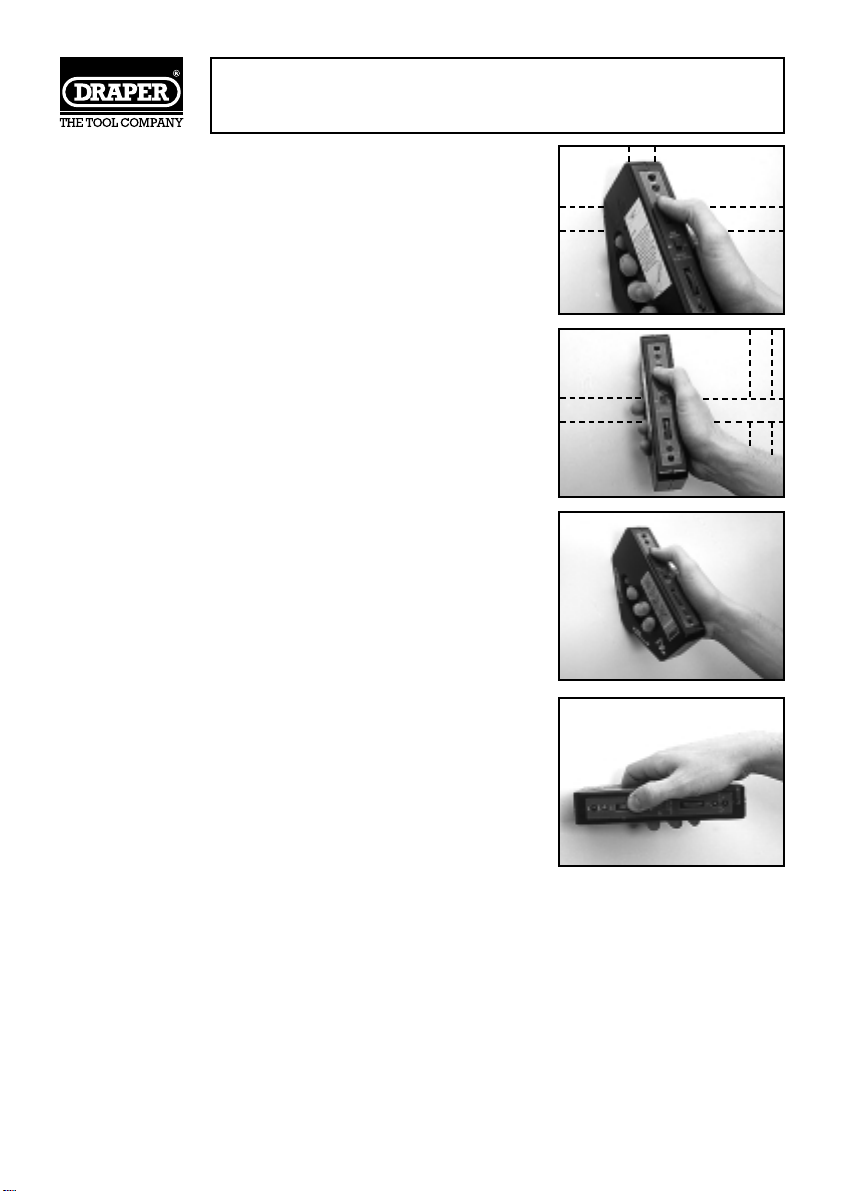

Fig.6.
Fig.7.
➞
Fig.9.

ACCURACY/CALIBRATION
MAXIMIZING ACCURACY
The sensitivity of the unit can be pin-pointed to the exact place of pipes, cables or battens and
studs. To do this, sweep unit across the area in question, with light and buzzer sounding. After each
sweep, gradually turn the adjusting dial until light and buzzer are no longer activated. Gently
reverse dial before each subsequent sweep, until light and buzzer come on at the location of
hidden pipes/cable or batten or stud.
UNIT ADJUSTMENT

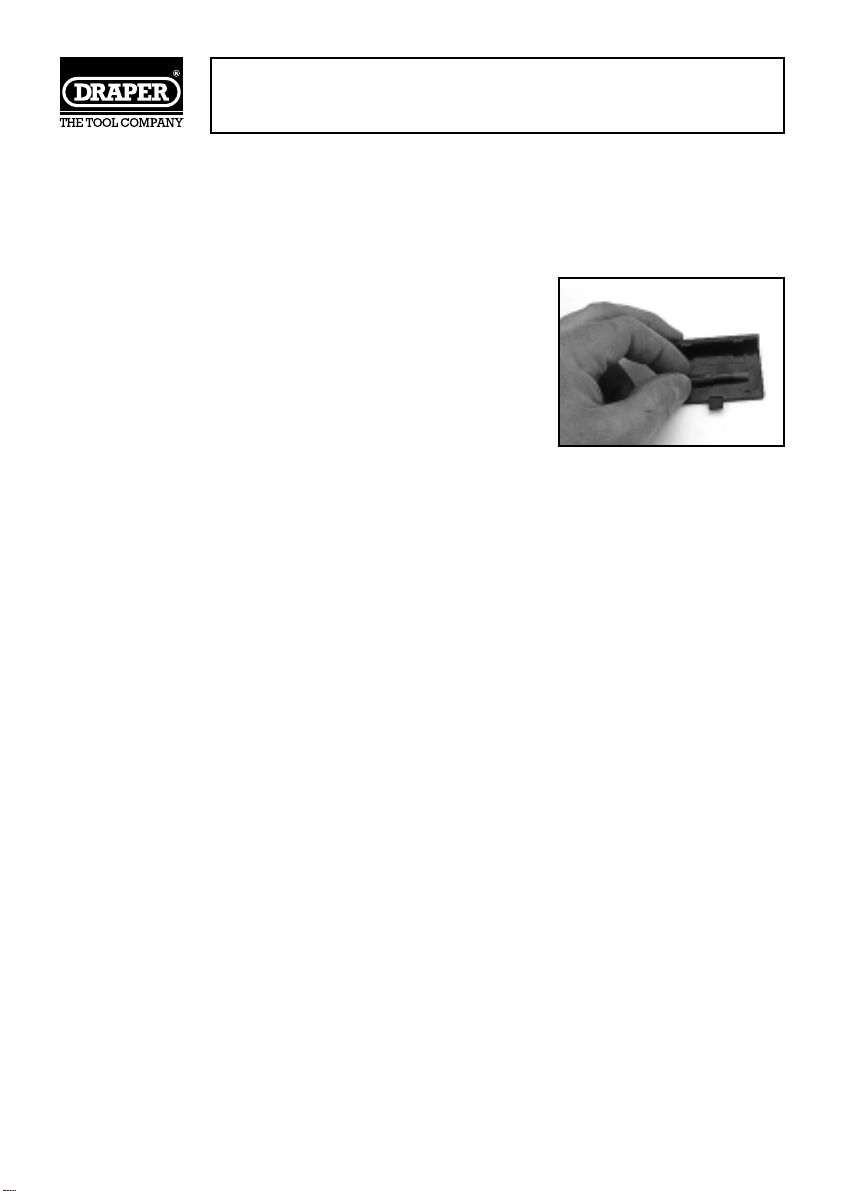

A small screwdriver is provided which is located at the underside
of battery compartment cover (fig.10). Do not use metal
screwdriver.
METAL/VOLTAGE DETECTION ADJUSTMENT:
1. Turn the blue/voltage adjusting dial to midway of full travel.
2. Place selector switch to metal/voltage detector position.
3. Turn the trimmer using the small screwdriver. The screwdriver
must be fully inserted to approximately 3mm from the shoulder
on the screwdriver, to the detector housing.
4. If the GREEN LED is on, slowly turn the trimmer CLOCKWISE until the RED LED and BUZZER
just come on. Slowly turn back the trimmer until the GREEN LED just comes on and BUZZER
ceases. Now the unit is correctly adjusted.
5. If the RED LED and BUZZER come on, slowly turn the trimmer ANTICLOCKWISE until the
GREEN LED just goes on and BUZZER ceases. The unit is now correctly adjusted.
6. Warning: The maximum movement of the trimmer is only 3⁄4 of a turn. Attempting to turn any
further may damage the unit.
STUD DETECTION ADJUSTMENT:
1. Turn the blue stud adjusting dial to midway of full travel.
2. Move selector switch to STUD DETECTOR position.
3. Hold the stud face over a known stud or batten.
4. If the RED LED is on and the buzzer sounds, slowly turn the trimmer CLOCKWISE until the RED
LED just goes off and the GREEN LED just comes on and the buzzer changes to a lower pitch.
(The GREEN LED may only come on briefly in which case very slight adjustments anticlockwise
and clockwise may be necessary until only the GREEN light is on). The unit is now correctly
adjusted. If no LED’s are on, slowly turn the trimmer ANTICLOCKWISE until the GREEN LED just
comes on.
5. WARNING: The maximum movement of the trimmer is only 3⁄4of a turn. Attempting to turn any
further may damage the unit.
REMEMBER TO SWITCH OFF THE UNIT
WHEN NOT IN USE (MOVE SELECTOR
SWITCH TO THE MIDDLE).
Fig.10.
- 6 -

HINTS AND TROUBLESHOOTING
STUD DETECTION
When the detector indicates the possible position of a stud, do not assume that it has definitely
located a stud, as it can be affected by varying densities in boarding or other objects behind the
board.
Once a stud has possibly been located, several further readings should be taken vertically above
and below the original. If the readings still indicate that there is possibly a stud in that position do
not assume that it definitely is a stud until further tests are carried out with the metal voltage
detector to make sure what has been detected is not a metal pipe or power cable.
If the test for metal and voltage prove negative, it is reasonably safe to assume that a stud has
been located.
Before drilling into the wall take several readings up, down and across the stud position, marking
the point at which the red light comes on and where it goes off. Draw lines between these points
to mark both sides of the stud then draw a line in the middle to mark the centre of the stud.
See page 5, figs. 6-9.
RECALIBRATION WARNING
Before attempting recalibration the user should be aware that the trimmers located on the side of
the detector only have a total adjustment of approximately 3⁄4of a turn. Attempting to turn any
further will result in either damage to the detector itself, or the tip of the adjusting screwdriver
supplied, making further recalibration impossible.
See page 3, fig.2 for location of trimmers.
MODE FAULT ACTION
- 7 -
Metal/Voltage detection.
Stud detection.
Voltage detection.
Red light remains on and
buzzer sounds.
Green light remains on.
Red light remains on and
buzzer sounds.
Red light and sound.
Pulses before use i.e. when
setting in air.
A. Hold detector in the air and
turn blue dial full travel
towards on/off switch.
B. If red light is still on, detector
needs recalibration. Refer to
page 6, metal/voltage
detection adjustment.
This indicates that the detector
is functioning correctly.
A. Hold detector in the air and
turn the blue dial full travel
towards the on/off switch.
Refer to page 6
B. If red light remains on, the
detector needs recalibration.
Refer to page 6, stud
detection adjustment.
Check/replace battery.
ANY FURTHER QUERIES RING OUR HELPLINE ON [phone]

Dit uitzonderlijk nuttig gereedschap heeft drie functies: het opsporen van metaal, bedrading en
houten frames. Het gereedschap geeft bij detectie een visuele en hoorbare waarschuwing.
Kenmerken zijn ondermeer: ●Detectie van metalen, spanning en houten frames in een enkele
eenheid.
●Lichtafgevende diodes en zoemerindicators met laag verbruik.
●Onmiddellijke visuele en hoorbare waarschuwing.
●Gevoed door een algemeen verkrijgbare 9V PP3 batterij (niet
bijgeleverd).
●Snel, nauwkeurig en eenvoudig in het gebruik.
Metaaldetectie: Dit gereedschap zal schroeven, spijkers en RSJ’s opsporen of de route van
metalen leidingen en gas- en waterpijpen traceren.
Bedradingdetectie: Dit gereedschap zal de aanwezigheid van bedrading onder spanning
vaststellen en de route ervan traceren.
Houten frames: Dit gereedschap zal de lokatie van verborgen houten frames, stijlen, balken,
planken en binten opsporen.
Note: Maximum depth of penetration is approx. 27mm. (translation required).
✷✵✌
GECOMBINEERDE METAAL,
SPANNING & STIJLDETECTOR
■VOORRAADNUMMER 26920. ■COMPONENTNUMMER 501D.
- 8 -
STIJLDETECTIE
OPPERVLAK
SPANNING
METAALDETECTIE
OPPERVLAK
BATTERIJCOMPARTIMENT
DEKSEL
TRIMMER
VOOR STIJL
DETECTIE
TRIMMER VOOR
SPANNING/
METAAL
DETECTOR
ZOEMER
RODE LED
INDICATOR
GROENE LED
INDICATOR
GEVOELIGHEID
AFSTELSCHIJF
(STIJLDETECTOR)
GROENE ‘AAN’
RODE LED INDICATOR Afb. 2.
VOORBEREIDING & FUNCTIE
VOORBEREIDING:
●Verwijder het deksel van het batterijcompartiment op de
achterzijde van de eenheid en plaats een nieuwe 9V PP3
batterij.
●Klik het deksel stevig op zijn plaats, en de eenheid is klaar
voor gebruik.
●De blauwe, vierkante selectieschakelaar moet voorzichtig
worden gelokaliseerd.
Afb. 1.

- 9 -
GEBRUIK VAN DE METAAL/SPANNING
DETECTIEPROCEDUREE
METAAL/SPANNING DETECTIEPROCEDURE:
1. Neem de eenheid vast zoals getoond in Afb. 3 en draai de
afstelschijf volledig omlaag.
2. Plaats de selectieschakelaar in de SPANNING/
METAALDETECTIE positie. De GROENE ‘AAN’ diode zal
onmiddellijk aangaan. Overtuig u ervan dat de eenheid wordt
weggehouden van metalen of stroomdragende geleiders.
3. Draai de afstelschijf omhoog tot de indicators werken (RODE en
GROENE LED lampjes branden en de zoemer is hoorbaar).
Draai de schijf voorzichtig terug tot het RODE lampje uitgaat. De
eenheid is nu klaar voor gebruik.
4. Hou de eenheid zoals getoond in Afb. 4 en beweeg
dezezijdelings (horizontaal) over de wand. Het RODE lampje en
de continue zoemer zullen werken wanneer een metalen
voorwerp in de nabijheid is. Eeen stroomdragende conductor
zal worden getoond met een knipperend ROOD lampje en een
piepend geluid van de ZOEMER (Afb. 5).
5. Als de indicators na het aanzettten niet aan of uitgaan moet de
eenheid worden afgesteld. Zie ‘AFSTELSCHIJF VAN DE
EENHEID’ voor meer bijzonderheden.
VEILIGHEID:
Als de eenheid een ‘GEEN SPANNING’ aflezing geeft (geen
knipperen van het RODE lampje en geen piepend geluid van de
ZOEMER bij het aanraken van de conductor) moet de eenheid
VOOR het aanraken van de conductor op een gekende bron
worden gecontroleerd.
VOORZICHTIG:
De eenheid zal geen afgeschermde coductors opsporen, d.w.z. in
dit geval alleen de aanwezigheid van METAAL aangeven.
OPMERKING:
1. Bepaalde wanden zouden gemetaliseerde fiber voor
brandbescherming kunnen bevatten en dit zal het
spanningdetectiegebied uitspreiden. Uw vrije hand op de wand
plaatsen zou het effect kunnen opheffen.
2. Door de eenheid over de wand te wrijven of op de wand te
kloppen zou u statische elektriciteit kunnen opwekken wat in
een foutieve aflezing zal resulteren.
3. Ook het dragen van ringen of andere juwelen zou foutieve alezingen
kunnen geven.
LEKSTROOM:
Omdat uiterst kleine stroomdetectie op de eenheid zal worden aangegeven, kunnen in bepaalde
situaties foutieve aflezingen optreden, bijv. contact van een slecht geïsoleerde conductor met een
vochtige wand zal een spanning aantonen. In deze situatie wijst de eenheid op een potentieel
gevaar dat met gebruik van een voltmeter moet worden gecontroleerd.
Afb. 3.
Afb. 4..
Afb. 5.

- 10 -
Afb. 8.
OPMERKINGEN:
1. De detectie van houten stijlen kan normaal worden uitgevoerd
op behang. Het systeem zou echter niet kunnen werken op
bepaalde soorten behang met folieachterkant of metaaltextiel.
2. Als de eenheid voor kalibratie toevallig over een plank of stijl
wordt geplaatst zal de GROENE LED uitgaan en zal de ZOEMER
stoppen wanneer de rand van de plank of de stijl onder de groef van de eenheid is.
3. Als een dubbele plank en stijl wordt gevonden rond deur- en raamlijsten zal ook een dubbele
breedte worden vastgesteld.
4. Bepaalde deuren en ramen kunnen voorzien zijn van een massief houten kopstuk. De stijllokatie
zal niet kunnen worden gevonden indien de eenheid eerst op een normale wand gekalibreerd
werd en dan op het kopstuk wordt gebruikt. De eenheid zal in dit geval de anwezigheid van het
kopstuk aangeven.
5. Omdat een spijker het vermoedelijkemiddelpunt zou kunnen wijzigen wordt geadviseerd om
op verticale planken of stijlen verschillende aflezingen uit te voeren.
6. Frequent herkalibreren kan foutieve aflezingen helpen voorkomen.
7. Wij adviseren het uitvoeren van metaal/spanning detectie om zeker te zijn dat de houten plank
of stijl geen pijp of kabel is. merk op dat bepaalde kleine bevestigingsschroeven kunnen
worden opgespoord.
➞
GEBRUIK VAN DE HOUTEN FRAME
DETECTIEPROCEDURE
HOUTEN FRAME DETECTIEPROCEDURE:
1. Hou de eenheid verticaal zoals getoond in Afb. 3 en draai de
afstelschijf volledig omlaag.
2. Plaats de selectieschakelaar in de ‘STUD DETECTOR’ positie.
3. Draai de afstelschijf omhoog tot de RODE LED en de zoemer
werken.
4. Draai de schijf voorzichtig terug tot het GROENE lampje
aangaat en de ZOEMER op een lagere toonhoogte wordt
gehoord.
5. Als de eenheid niet op deze wijze kan worden ingesteld moet
deze worden afgesteld. Zie ‘AFSTELSCHIJF VAN DE EENHEID’
voor meer bijzonderheden.
6. Beweeg de eenheid horizontaal over de wand (Afb. 7). Let op
dat het detectieoppervlak gemarkeerd met “BOUT” tegen de
wand wordt geplaatst. Indien dit niet gebeurt zal de GROENE
LED uitgaan en moet de kalibratieprocedure opnieuw vanaf
het begin worden uitgevoerd.
7. Wanneer de rand van de houten lat of de wandstijl zich onder
de groef van de eenheid bevindt zal de RODE LED aangaan
en zal de zoemer op een hogere toonhoogte werken. Markeer
deze positie op de wand (Afb. 8).
8. Beweeg de eenheid verder over de wand. Markeer weer de
positie wanneer de GROENE LED aangaat en de ZOEMER
naar een lagere toonhoogte verandert. Deze merktekens
geven de randen van de plank of de wandstijl aan. Het
middelpunt tussen de twee merktekens zal het midden van de
plank of stijl zijn.
Volg de volgende procedure voor het lokaliseren van planken of
wandschoorlatten:
1. Plaats de eenheid horizontaal tegen de wand (Afb. 9).
2. Gebruik dezelfde methode voor het lokaliseren van verticale
planken of stijlen voor het opsporen van horizontale planken
of schoren.
Afb. 6.
Afb. 7.
➞
Afb. 9.

NAUWKEURIGHEID/KALIBRATIE
MAXIMUM NAUWKEURIGHEID
De gevoeligheid van de eenheid kan nauwkeurig worden bepaald op de preciese plaats van
pijpen, kabels en stijlen. Dit doet u door de eenheid met werkende zoemer en lampjes snel over
het bepaalde gebied te bewegen. Na elke beweging moet de afstelschijf langzaam worden
gedraaid tot de lampjes en de zoemer niet langer geactiveerd zijn. Draai de schijf langzaam terug
tot de lamjes en de zoemer opnieuw werken op de lokatie van de verborgen pijp/kabel, plank of
stijl.
AFSTELLING VAN DE EENHEID
Op de onderzijde van het deksel van het batterijcompartiment is
een kleine schroevedraaier voorzien (Afb. 10). Gebruik geen
metalen schroevedraaier.
METAAL/SPANNING DETECTIE AFSTELLING:
1. Draai de blauwe metaal/spanning afstelschijf halverwege de
volledige draaibeweging.
2. Plaats de selectorschakelaar in de metaal/spanning
detectorpositie.
3. Draai de trimmer met gebruik van de kleine schroevedraaier. De schroevedraaier moet
volledig worden ingestoken tot op ongeveer 3 mm van de schouder van de schroevedraaier
naar het detectorhuis.
4. Als de GROENE LED brandt moet de trimmer langzaam RECHTSOM worden gedraaid totde
RODE LED aangaat en de ZOEMER werkt. Draai de trimmer langzaam terug tot de GROENE
LED net aangaat en de ZOEMER stopt. De eenheid is nu correct afgesteld.
5. Als het RODE lampje en de ZOEMER aangaan moet de trimmer langzaam LINKSOM worden
gedraaid tot de GROENE LED net aangaat en de ZOEMER stopt. De eenheid is nu correct
afgesteld.
6. WAARSCHUWING: De maximum beweging van de trimmer is 3⁄4toer. De trimmer trachten
verder te draaien zou de eenheid kunnen beschadigen.
STIJLDETECTIE AFSTELLING
1. Draai de blauwe stijlafstelschijf halverwege de volledige draaibeweging.
2. Plaats de selectorschakelaar in de STIJLDETECTOR positie.
3. Hou het stijloppervlak over een gekende stijl of lat.
4. Als de RODE LED aangaat en de zoemer werkt moet de trimmer langzaam RECHTSOM worden
gedraaid tot de RODE LED net uit- en de GROENE LED net aangaat en de zoemer op een lagere
tonhoogte werkt. (Het is mogelijk dat de GROENE LED slechts voor een korte tijd aangaat. In dit
geval is zijn zeer kleine afstellingen links- en rechtsom noodzakelijk to het GROENE lampje
brandt). De eenheid is nu correct afgesteld. Indien geen LED’s branden moet de trimmer
langzaam LINKSOM worden gedraaid tot de GROENE LED net aangaat.
5. WAARSCHUWING: De trimmer trachten verder te draaien zou de eenheid kunnen
beschadigen.
VERGEET NIET DE EENHEID AF TE ZETTEN
WANNEER DEZE NIET WORDT GEBRUIKT
(PLAATS DE SELECTORSCHAKELAAR IN
HET MIDDEN).
Afb. 10.
- 11 -

TIPS EN OPLOSSEN VAN
PROBLEMEN
STIJLDETECTIE
Wanneer de detector de mogelijke positie van een stijl aangeeft mag u niet veronderstellen dat
de positie ervan definitief werd gelokaliseerd, omdat de detectie kan worden beïnvloed door
variërende dichtheden in de plankenbeschot of andere voorwerpen achter de plank.
Na mogelijke lokatie van een stijl moeten verschillende andere verticale aflezingen boven en
onder de oorspronkelijke aflezing worden verkregen. Indien deze aflezingen nog altijd wijzen op
de vermoedelijke aanwezigheid van een stijl mag u weer niet veronderstellen dat het definitief
om een stijl gaat tot verdere tests worden uitgevoerd met de metaal/spanning detector om zeker
te zijn dat ‘stijl’ geen metalen pijp of stroomkabel is.
Als de metaal/spanning test negatief is kunt u veilig annemen dat een stijl werd gelokaliseerd.
Alvorens in de wand te boren moet u verschillende aflezingen boven en onder de positie van de
stijl nemen en de punten waar het rode lampje aan- en uitgaat markeren. Trek kijnen tussen deze
punten om beide zijden van de stud te markeren en trek een lijn in het midden om het centrum
van de stijl aan te duiden.
Zie pagina 5, Afb. 6-9.
HERKALIBRATIE WAARSCHUWING
Alvorens te herkalibreren moet de gebruiker er op letten dat de trimmers aan de zijde van de
detector slechts een totale afstellen van 3⁄4toer toelaten. Verder rachten te draaien zal resulteren in
beschadiging van de detector of van de punt van de bijgeleverde schroevedraaier, waardoor
verdere kalibratie onmogelijk wordt.
Zie pagina 3, Afb. 2 voor de lokatie van de trimmers.
- 12 -
BEL ONZE HULPLIJN IN GEVAL VAN VERDERE VRAGEN OP NUMMER 0044 023 8026 6355
MODUS FOUT ACTIE
Metaal/spanning
detectie.
Stijldetectie.
Spanningdetectie
Rode lampje blijft branden en
zoemer werkt.
Groen lampje blijft branden.
Rode lampje blijft branden en
de zoemer werkt.
Rood lampje en zoemer
Pulseringen voor gebruik
d.w.z. bij instelling in lucht.
A. Hou de detector in de lucht
en draai de blauwe schijf
volledig naar de aan/uit
schakelaar.
B. Als het rode licht nog steeds
brandt is herkalibratie van de
detector noodzakelijk. Zie
pagina 6, metaal/spanning
detectie afstelling.
Dit betekent dat de detector
correct werkt.
A. Hou de detector in de lucht en
draai de blauwe schijf
volledig naar de aan/uit
schakelaar. Zie pagina 6.
B. Als het rode licht nog steeds
brandt is herkalibratie van de
detector noodzakelijk. Zie
pagina 6, stijldetectie
afstelling.
Controleer/vervang batterij.

NOTES
- 13 -

NOTES
- 14 -

NOTES
- 15 -

DRAPER TOOLS LIMITED,
Hursley Road, Chandler's Ford,
Eastleigh, Hants SO53 1YF. England.
Tel: [phone].
Fax: [phone].
©Published by Draper Tools Ltd.
No part of this publication may be reproduced,
stored in a retrieval system or transmitted in
any form or by any means, electronic, mechanical
photocopying, recording or otherwise without prior
permission in writing from Draper Tools Ltd.
YOUR DRAPER STOCKIST
