DUNE TV-101 User manual

English
Краткое руководство ●Quick Start Guide
Русский ●English
Manufactured under license from Dolby Laboratories.
Dolby and the double-D symbol are trademarks of Dolby Laboratories.
Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535 &
other U.S. and worldwide patents issued & pending. DTS, the Symbol, & DTS and the
Symbol together are registered trademarks & DTS 2.0+Digital Out is a trademark of DTS,
Inc. Product includes software. © DTS, Inc. All Rights Reserved.

Dune HD TV 101 Quick Start Guide

3
Table of Contents
Table of Contents
English
Quick Start Guide
• Introduction
• Key Features
• Extra Functions
• Package Contents
• Exterior
• Remote Control
• Getting Started
• Quick Setting of Video Output Mode
• Connecting USB Drives
• Accessing Network Drives
• Formatting HDD
• Switching the Player On and Off
• NAS (Network Attached Storage)
• WiFi
• Limitations
• Updating Your Player and Getting More Information
Русский
Краткое руководство
• Введение
• Основные особенности
• Дополнительные функции
• Содержимое коробки
• Внешний вид
• Пульт управления
• Начало работы
• Быстрое изменение видеорежима
• Подключение USB-накопителей
• Доступ ксетевым дискам
• Форматирование жесткого диска
• Включение ивыключение проигрывателя
• NAS (Network Attached Storage)
• WiFi
• Ограничения
• Обновление плеера идоп. информация
416

4
Dune HD TV 101 Краткое руководство
Введение
Dune HD TV-101 представляет собой решение «все-в-одном» для воспроизведения видео вплоть до Full HD
(1080p).
Основные особенности
●Новейший процессор Sigma Designs 8670/8671: обеспечивает отличное воспроизведение и
высокую скорость работы синтерактивными возможностями.
●Сетевой проигрыватель: подключение проигрывателя клокальной сети ивоспроизведение
содержимого напрямую сПК или NAS (UPnP, SMB, NFS).
●Проигрывание сжесткого диска:подключение жесткого диска кпроигрывателю ивоспроизведение
содержимого непосредственно сэтого диска.
●Проигрывание MKV: воспроизведение HD иSD видео впопулярном формате MKV, атакже вдругих
современных форматах видеофайлов, включая HD-видео высочайшего качества сочень высоким
битрейтом
●USB-порт: удобное подключение жестких дисков, накопителей USB-Flash, кард-ридеров идругих USB-
устройств хранения данных.
●HDMI 1.3: обеспечивает наилучшее качество HD-видео иHD-аудио.
●Гибкая система вывода видео:вывод видео влюбом разрешении иформате (от SD до 1080p, 24p/PAL/
NTSC).

5
Русский
●Увеличение разрешения (upscaling): высококачественное повышение разрешения DVD и
любых других SD-видеоматериалов до Full HD (1080p) или другого HD-разрешения.
●Файловый браузер:удобный файловый браузер сразвитыми возможностями манипуляции файлами (ко-
пирование, перемещение, удаление, переименование, организация, сортировка).
Дополнительные функции
●Воспроизведение аудиофайлов снаивысшим качеством:до 192 КГц / 24-бит, вформатах FLAC,
Monkey’s Audio APE, WAV/PCM, DTS идругих.
●Плейлисты:создание плейлистов из папок, использование собственных плейлистов, функции повтора и
случайного воспроизведения.
●Функция NAS: доступ кфайлам на накопителях (HDD, оптический привод, ит.п.), подключенных кплееру,
из локальной сети (посредством SMB или FTP).
●BitTorrent: загрузка файлов из P2P-сетей сиспользованием встроенного вплеер BitTorrent-клиента.
●Настраиваемый пользовательский интерфейс:поддержка медиаколлекций споказом обложек изначков
(сграфикой Full HD).
●Интернет-радио:воспроизведение изапись различных интернет-радиостанций (HTTP/MP3 ивдругих
форматах).
●Опция Digital TV: воспроизведение изапись каналов цифрового телевидения посредством
опционального USB-модуля Digital TV*.
* USB-модуль Digital TV не входит вкомплект поставки; данное устройство приобретается отдельно.

6
Dune HD TV 101 Краткое руководство
Содержимое коробки
1. Проигрыватель Dune HD TV-101
2. Пульт управления (батарейки
могут не входить вкомплект)
3. Wi-Fi антенна (опционально)
4. IR удлинитель
5. Аудио-видеокабель
6. Внешний блок питания
7. Краткое руководство
ПРИМЕЧАНИЕ: Другие аксессуары (опционально) могут дополнительно включаться вкомплект поставки
взависимости от конфигурации проигрывателя, региона идистрибьютора.
1
5
2
76
34

7
Русский

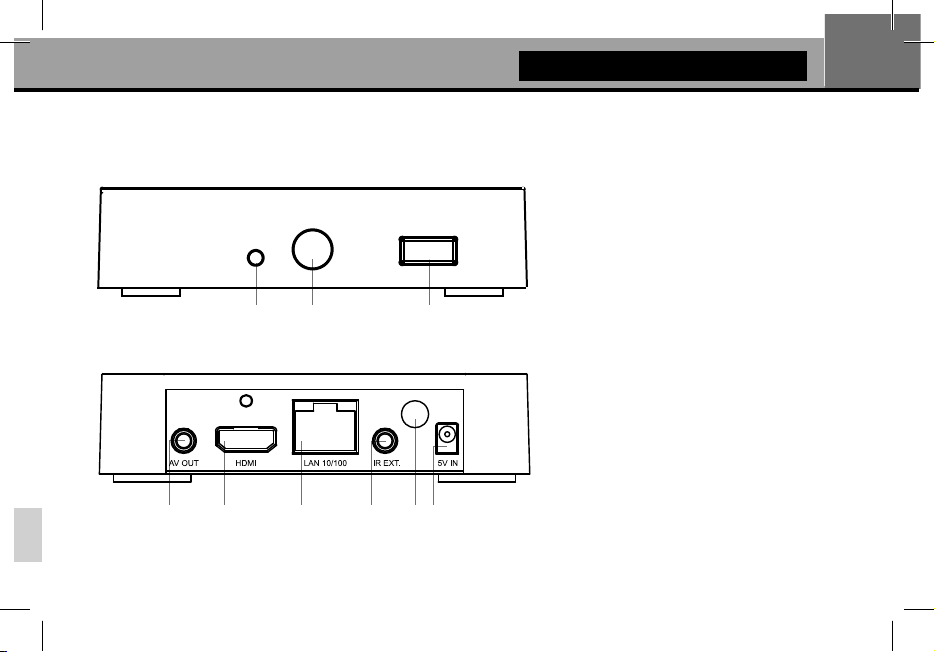

Вид спереди
Внешний вид
1. LED-индикатор
2. ИК-приёмник
3. Порт USB 2.0 host
Вид сзади
213
213456
1. Аудио-видео выход (3.5 мм minijack)*
2. Выход HDMI 1.3
3. Порт LAN 10/100
4. Порт для подключения IR удлинителя /
Оптический SPDIF**
5. Wi-Fi антенна (опционально)
6. Разъём питания (5 В)
*Композитный видеовыход, стереопара, коакси-
альный SPDIF (может быть включён на левом
канале стереопары).
**Требуется специальный переходник (продаётся
отдельно).

8
Dune HD TV 101 Краткое руководство

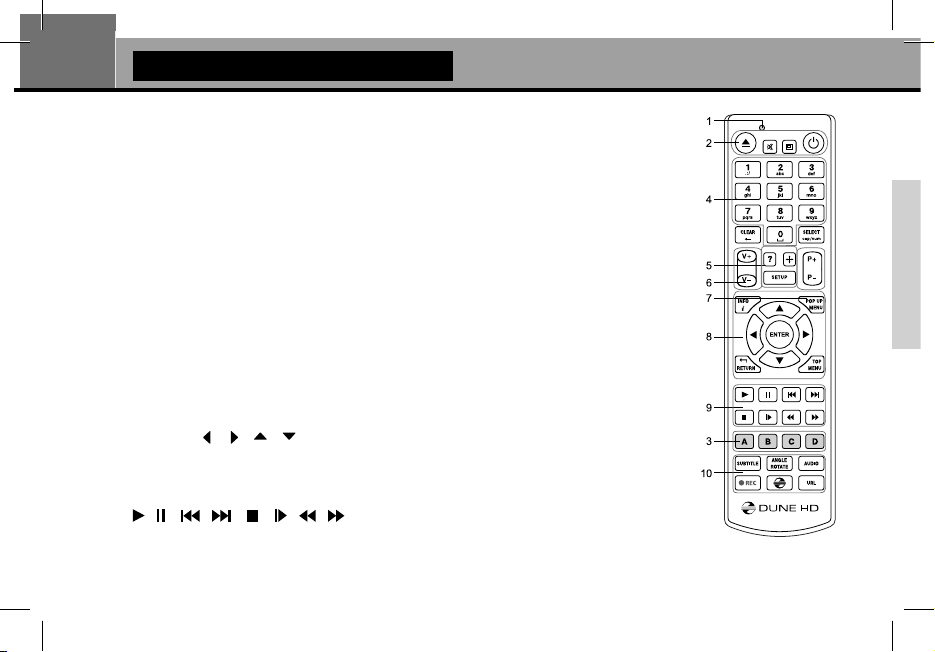

Пульт управления
1. Индикатор команды — мигает вответ на нажатия кнопок пульта.
2. EJECT — открытие/закрытие лотка оптического привода. MUTE — выключение
ивключение звука. MODE — переключение режимов видеовыхода; управление
некоторыми другими функциями проигрывателя. POWER — перевод
проигрывателя в/из режима ожидания.
3. A (красная), B (зеленая), C (желтая), D (синяя)— управление некоторыми
функциями проигрывателя.
4. 0–9 — ввод цифр итекста; управление некоторыми другими функциями
проигрывателя.
5. SEARCH — переход кзаданной позиции воспроизведения. ZOOM — изменение
масштаба воспроизводимых видеоматериалов. SETUP — вход/выход вменю
настроек; настройка параметров воспроизведения во время воспроизведения.
6. V+/V- (увеличение громкости / уменьшение громкости) — изменение громкости.
7. P+/P- (страница вверх / страница вниз) — прокрутка вверх ивниз вразличных
списках; управление некоторыми другими функциями проигрывателя.
8. Стрелки , , , , ENTER, RETURN, TOP MENU, POP UP MENU, INFO
— основные кнопки управления проигрывателем (выбор элементов на экране,
кглавному меню, вывод контекстного меню сдействиями, показ информации,
управление некоторыми другими функциями проигрывателя).

9
Русский
9. — управление ходом воспроизведения.
10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, DUNE, URL — управление воспроизведением инекоторыми
другими функциями проигрывателя.
Примечания:
●Используйте щелочные (alkaline) батарейки типа AAA.
●Соблюдайте полярность при установке батареек.
●Направляйте пульт на проигрыватель. Между пультом ипроигрывателем не должно быть препят-
ствий.
●Если пульт работает только снебольшого расстояния, замените батарейки.
●Некоторые кнопки пульта могут иметь несколько значений взависимости от режима работы проигры-
вателя.
●Некоторые кнопки пульта могут работать только внекоторых режимах работы проигрывателя или
при воспроизведении материалов определенного типа.

10
Dune HD TV 101 Краткое руководство
Начало работы
Убедитесь, что вокруг проигрывателя достаточно места для хорошего охлаждения. Пространство скаждой стороны
должно быть не менее 10 см.
Убедитесь, что впульт вставлены батарейки.
Подключите проигрыватель ктелевизору идругому аудио-видеооборудованию должным образом.
Используйте HDMI-подключение для получения максимального качество видео извука. Убедитесь, что
проигрыватель ивсе соответствующее аудио-видеооборудование выключено при проведении подключений.
Убедитесь, что телевизор ипрочее аудио-видеооборудование настроено на использование нужных
входов.
Включите проигрыватель. Он проведет процедуру первоначального запуска, которая займет около
минуты. Во время этой процедуры на экране телевизора будет показан логотип «DUNE».
●Если вы не видите логотипа «DUNE» на экране телевизора после включения проигрывателя, это может
означать проблему соединения проигрывателя ителевизора, атакже выбор неправильного
видеовхода втелевизоре или аудио-видеоресивере/разветвителе. Вэтом случае, перепроверьте
кабели инастройки телевизора или аудио-видеоресивера/разветвителя, или используйте другие кабели или
другой способ подключения ктелевизору.
●Если вы видите логотип «DUNE» на экране телевизора после включения проигрывателя, но затем изображение
исчезает иничего не появляется втечение хотя бы 10 секунд, это может означать, что впроигрывателе выбран
неверный видеорежим. Вэтом случае, нажмите кнопку пульта «REC», азатем одну из кнопок «1», «2», «3», «4»
или «5» для включения другого видеорежима (см. "Быстрое изменение видеорежима").
Врезультате, вы должны увидеть главный экран меню проигрывателя. На главном экране показаны
элементы, предоставляющие доступ косновным функциям проигрывателя иксодержимому всех
подключенных кпроигрывателю накопителей исетевых дисков.

11
Русский
Настройки проигрывателя можно изменить, воспользовавшись элементом «Настройки» на главном экране меню
проигрывателя. Вчастности, можно настроить параметры воспроизведения видео иаудио, атакже параметры
подключения ксети.
Для выбора языка меню проигрывателя, используйте настройку
“Setup / General / Interface language” .
Используйте кнопки пульта «ВЛЕВО», «ВПРАВО», «ВВЕРХ», «ВНИЗ», «ENTER», «RETURN» для
управления меню проигрывателя. Кнопка пульта «POP UP MENU» предназначена для показа списка
доступных команд. Кнопка пульта «INFO» выводит информацию овыбранном элементе.
Быстрое изменение видеорежима
Кнопка пульта «REC» позволяет быстро настроить видеорежим видеовыхода без входа вменю
настроек проигрывателя. Этот способ может понадобиться, если вы не видите изображение на
экране после подключения проигрывателя ктелевизору.
Нажмите кнопку пульта «REC» изатем одну из кнопок «1», «2», «3», «4» или «5» для включения одного из следу-
ющих видеорежимов:
1. Композитный PAL
2. Композитный NTSC
3. HDMI, 480i, 60 Гц
4. HDMI, 720p, 60 Гц
5. HDMI, 1080i, 60 Гц
После того, как изображение на экране появилось, нажмите «ENTER», азатем зайдите вменю
настроек проигрывателя для более детальной настройки видеорежима, если это необходимо.
ПРИМЕЧАНИЕ: Процедура быстрого изменения видеорежима недоступна во время воспроизведения, а
также внекоторых других режимах работы устройства. Для того, чтобы гарантированно выполнить эту
процедуру, выключите проигрыватель, затем включите его снова иподождите около одной минуты для того,
чтобы он успел провести процедуру начальной загрузки. После этого нажмите кнопку пульта «STOP» для того,
чтобы гарантированно выйти из режима воспроизведения. Затем уже используйте кнопку пульта «REC».

12
Dune HD TV 101 Краткое руководство
Подключение USB-накопителей
Для подключения USB-накопителя убедитесь, что вы находитесь на главном экране меню проигрывателя, под-
ключите USB-накопитель кодному из USB-портов. Проигрыватель распознает накопитель, ина главном экра-
не появится соответствующий элемент. При подключении USB-накопителя, которому требуется существенная
мощность по питанию (например, жесткий диск), используйте внешний блок питания для USB-накопителя.
Питание, которое предоставляет проигрыватель для USB-портов, может оказаться недостаточным для кор-
ректного функционирования USB-диска. Не отсоединяйте ине выключайте USB-накопитель во время опера-
ций записи на него.
Доступ ксетевым дискам
Для подключения сетевого диска по протоколу SMB или NFS, убедитесь, что вы находитесь на главном экра-
не меню проигрывателя, нажмите кнопку пульта «MENU» ивыберите пункт «Создать сетевую папку», затем
введите требуемые параметры сетевого диска. Проигрыватель будет показывать элемент, соответствующий
этому сетевому диску, на главном экране. Для просмотра списка доступных сетевых ресурсов по протоколу
SMB или UPnP, воспользуйтесь элементом «Браузер сети» на главном экране меню проигрывателя.
ПРИМЕЧАНИЕ: Если какие-то сетевые ресурсы не показываются проигрывателем, может потребовать-
ся подождать несколько минут иповторить попытку (либо нажать кнопку пульта «MENU» ивыбрать
команду «Обновить»).
Форматирование жесткого диска
Для форматирования подключенного кпроигрывателю HDD выберите иконку HDD вглавном меню проигры-
вателя, нажмите кнопку «INFO» на ПДУ ивыберите элемент «Форматирование диска» (для того, чтобы отфор-
матировать весь диск) или «Форматирование раздела» (чтобы отформатировать уже существующий раздел).
Проигрыватель произведет форматирование. Для форматирования не форматированного ранее диска, на-
жмите кнопку «ENTER» на пульте, предварительно выбрав иконку HDD вменю плеера.

13
Русский
ПРИМЕЧАНИЕ: Для использования дисков, отформатированных проигрывателем, на компьютере с
Windows, может потребоваться установка на компьютер дополнительного программного обеспечения,
например, такого, как "EXT2FSD" (http://www.ext2fsd.com/).
Включение ивыключение проигрывателя
Для перевода проигрывателя врежим ожидания, нажмите кнопку пульта «POWER». Для выхода из режима ожи-
дания нажмите эту кнопку еще раз.
Взависимости от настроек проигрывателя (см. меню настроек плеера), может быть использован режим «аппа-
ратного ожидания» или «программного ожидания». Врежиме «аппаратного ожидания» питание проигрывателя
почти полностью отключено ипроигрыватель почти не потребляет электроэнергию. Врежиме «программного
ожидания» проигрыватель не выдает сигнал на видеовыход, но продолжает функционировать. Например, если к
нему подключены накопители, они по-прежнему будут доступны из сети (функция «NAS» проигрывателя). Выход
из режима ожидания занимает всего несколько секунд. Когда проигрыватель находится врежиме «программно-
го ожидания», он по-прежнему потребляет значительное количество электроэнергии. Не рекомендуется надолго
оставлять проигрыватель врежиме «программного ожидания» без необходимости. Для полного отключения
плеера, отсоедините кабель питания.
ПРИМЕЧАНИЕ: После полного выключения проигрывателя или перевода проигрывателя врежим «аппарат-
ного ожидания», рекомендуется подождать около 1 минуты перед повторным включением.
NAS (Network Attached Storage)
Можно получить доступ кнакопителям, подключенным кпроигрывателю, из локальной сети по протоколам
FTP иSMB. На компьютере сWindows просто наберите «ftp://ip_address» или «\\ip_address» вПроводнике
(Windows Explorer), где «ip_address» — IP-адрес проигрывателя.

14
Dune HD TV 101 Краткое руководство
WiFi
Если ваш плеер не оснащён встроенным адаптером Wi-Fi, вы можете использовать WiFi-адаптер, подключае-
мый по USB, для подключения проигрывателя кбеспроводной (WiFi) локальной сети. За информацией опод-
держиваемых USB-WiFi-адаптерах обращайтесь на страницу: http://dune-hd.com/support/hw_compat/
Ограничения
Совместимость проигрывателя сконкретным оборудованием (аудио-видеооборудование, сетевое оборудо-
вание, накопители ит.п.) может зависеть от различных факторов (конкретной модели оборудования, особен-
ностей аппаратной инсталляции иее использования, настроек проигрывателя иоборудования, ит.п.). Если
проигрыватель не работает корректно снекоторым оборудованием, попытайтесь изменить конфигурацию про-
игрывателя или оборудования, попробуйте использовать оборудование другим образом, либо использовать
другое оборудование.
Совместимость проигрывателя сконкретным видом медиаматериалов (файлы, диски ит.п.) может зависеть
от различных факторов (особенности кодирования медиаматериалов, особенности настроек проигрывателя
ит.п.). Если проигрыватель не воспроизводит корректно некоторые медиаматериалы, попробуйте изменить
настройки проигрывателя или использовать медиаматериалы, закодированные вотличном формате.
Обновление плеера идоп.информация
Пожалуйста, проверяйте доступность обновления программного обеспечения проигрывателя («прошивки»)
на следующей интернет-странице (это может улучшить функциональность проигрывателя ирасширить его
возможности): http://dune-hd.com/firmware/
(Замечание:Вы также можете подключить плеер кинтернет ивоспользоваться функцией
онлайн-обновления прошивки, см. Настройки / Разное / Обновление Прошивки.)

15
Русский
Пожалуйста, обращайтесь кследующим интернет-страницам для получения более подробной иактуальной
документации иинформации об использовании проигрывателя:
http://dune-hd.com/manuals/
http://dune-hd.com/support/

16
Dune HD TV 101 Quick Start Guide
Introduction
Dune HD TV-101 is an all-in-one solution for up to Full HD (1080p) video playback.
Key Features
●The newest Sigma Designs 8670/8671 media processor: enjoy excellent playback and performance of interactive
features.
●HDD player: connect an HDD to the player and play content directly from the HDD.
●Network player: connect the player to a local network and play content directly from PC or NAS (UPnP, SMB, NFS).
●MKV player: play HD and SD video in a popular MKV format and other modern video file formats, including top
quality HD video with very high bitrate.
●USB port: conveniently connect HDDs, USB flash drives, USB card readers and other USB storage devices.
●HDMI 1.3: ensure the best possible quality of HD video and HD audio.
●Video output flexibility: output video in any resolution and format (from SD to 1080p, 24p/PAL/NTSC).
●Upscaling: high quality upscaling of DVD and any other SD video content to Full HD (1080p) or other HD resolution.
●File browser: convenient file browser with powerful file management (copy, move, delete, rename, organize, sort).
Extra Functions
●High-quality music playback: play very high-quality (up to 192 Khz / 24-bit) music files in various formats (FLAC,
Monkey’s Audio APE, WAV/PCM, DTS, etc).
●Playlists: build playlists from your folders, use your own playlists, use repeat and shuffle functions.
●NAS function: access files on storage devices (HDD, optical drive, etc) attached to the player from the local
network (using SMB or FTP).

17
English
●BitTorrent: use built-in BitTorrent client to download files from P2P networks.
●Customizable user interface: work with media collections using cover art and icon browsing (with Full HD graphics).
●Internet radio: playback and record various Internet radio stations (HTTP/MP3 and other formats).
●Digital TV option: playback and record Digital TV channels using an optional Digital TV USB dongle*.
* Digital TV USB dongle is not included; this option can be purchased separately.

18
Dune HD TV 101 Quick Start Guide
Package Contents
1. Dune HD TV-101 media player
2. Remote control (batteries may not
be included)
3. Wi-Fi antenna (optional)
4. IR extender
5. AV cable (3.5mm minijack to 3xRCA)
6. External power supply
7. Quick start guide
NOTE: Additional items (optional) may be included into the package, depending on player configuration, region, and
distributor.
1
5
2
76
34

19
English
Front view
Exterior
1. LED indicator
2. IR eye
3. USB 2.0 host
213
Rear view
213456
1. 3.5mm minijack AV out*
2. HDMI 1.3
3. LAN 10/100
4. IR Extender /Optical SPDIF out**
5. Wi-Fi antenna (optional)
6. DC power 5V
*Composite video out, analog 2.0 audio out,
digital coaxial SPDIF out (via left channel on
analog audio output).
**Requires optional adapter (sold separately).

20
Dune HD TV 101 Quick Start Guide
Remote Control
1. Command indicator — flashes in response to RC button pressing.
2. EJECT — open/close the optical drive tray. MUTE — turn the sound on/off. MODE —
switch the video output mode; control some other player functions. POWER — toggle
the standby mode.
3. A (Red), B (Green), C (Yellow), D (Blue) — control some player functions.
4. 0–9 — enter numbers and text; control some other player functions.
5. SEARCH — jump to a specified playback position. ZOOM — change the zoom factor for
the video content being played. SETUP — enter/leave the setup menu; adjust playback
settings during playback.
6. V+/V- (volume up / volume down) — adjust the volume.
7. P+/P- (page up / page down) — scroll up and down in various lists; control some other
player functions.
8. Arrows ( ), ENTER, RETURN, TOP MENU, POP UP MENU,
INFO — main buttons for controlling the player (navigate across the items on the screen,
open/use the currently selected item, go back to the previous screen, go to main menu,
show popup menu with actions, show information, control some other player functions).
9. — control the playback.
