DURAVIT L-Cube LC 7388 User manual

L-Cube
Installation instructions
Notice de montage
Instrucciones de montaje y uso
# LC 7388
The installation instructions come as part of the Duravit product and must be read carefully prior to installation.
Ces instructions d’installation font partie du produit Duravit et doivent être lues soigneusement avant l’installation.
Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

MAL_L-Cube_LC7388/19.09.3 2
es fr en
Important information 3
Installation 5
Información importante 13
Montaje 15
Remarques importantes 8
Montage 10
es fr en

Intended use
The mounting instructions come included with the
Duravit product and are aimed at people who carry
out the electrical installation for the product.
Target readership and qualifications
The electrical installation may only be carried out by
qualified electricians.
Furniture complies with applicable requirements of the
referenced standard(s):
Safety Household and Commercial Furnishings.
( UL962, CSA C22.2 No. 250.0 and 250.4 )
About the product
Products requiring electricity are designed to be
switched at the wall and hardwired to a circuit provided
by the customer or flat plug will be supplied with mirror/
mirror cabinet. Product should be installed according to
electrical code by a qualified technician. Read important
safety instructions carefully. Direct wetting should be
avoided.
This product is intended for household/residential
use only. We reserve the right to make technical
improvements and to enhance the appearance of the
products shown.
Instructions for use
• The bathroom furniture range complies with the standards
and guidelines applicable at the time of delivery and is
designed for use in bathrooms.
• Direct contact with water should be avoided, for example,
when showering.
• Mirrors / Mirror cabinets require a GFCI 110V 60Hz power
source.
• Flat plug will be supplied with mirror / mirror cabinet.
• Distance between sensor and reflecting surfaces =>
3” (75 mm).
• We reserve the right to make technical improvements and
design modifications to the products illustrated.
Explanation of the key words
DANGER Indicates a hazardous
situation which if not
avoided, will result in death
or serious injury.
WARNING Indicates a hazardous
situation which, if not
avoided, could result in
death or serious injury.
CAUTION Indicates a hazardous
situation which could result
in minor or moderate injury
if not avoided.
NOTICE Is used to address practices
not related to physical
injury.
Prior to the installation
Please read the specification sheets prior to the installation.
Specification sheets are available for download at
pro.duravit.us.
Products are in compliance with the following
codes:
UL 962 and CSA C22.2 No. 250.0 and 250.4
en
MAL_L-Cube_LC7388/19.09.3 3

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical furnishing, basic precautions should
always be followed, including the following:
Read all instructions before using this furnishing.
DANGER To reduce the risk of
electric shock:
> Always unplug this furnishing from the electrical outlet
before cleaning or servicing.
WARNING To reduce the risk of
burns, fire, electric shock,
or injury to persons:
> Unplug from outlet before putting on or taking off parts.
> Close supervision is necessary when this furnishing is used
by, or near children, invalids, or disabled persons.
> Use this furnishing only for its intended use as described
in these instructions. Do not use attachments not
recommended by the manufacturer.
> Never operate this furnishing if it has a damaged cord or
plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water. Return the furnishing to a
service center for examination and repair.
> Keep the cord away from heated surfaces.
> Never operate the furnishing with the air openings
blocked. Keep the air openings free of lint, hair, and the
like.
> Never drop or insert any object into any opening.
> Do not use outdoors.
> Do not operate where aerosol (spray) products are being
used or where oxygen is being administered.
> To disconnect, turn all controls to the off position, then
remove plug from outlet.
> For loading always put heavier items at the bottom and not
near the top in order to help prevent the possibility of the
furnishing tipping over.
For chairs and similar furnishings with movable parts such as
foot supports the following statement:
WARNING Risk of injury
> Keep children away from extended foot support (or other
similar parts).
For grounded products the following statement:
WARNING Risk of electric shock
> Connect this furnishing to a properly grounded outlet only.
See Grounding instructions.
If a surface is not intended to support video monitors such
as televisions or computer monitors, one of the following
statements:
WARNING Risk of injury to persons
> Do not place video equipment such as televisions or
computer monitors on ________, where the blank is
filled in to identify the particular surface.
> Do not use this furnishing to support video equipment such
as televisions or computer monitors.
> Each surface intended to support a load shall have a
corresponding statement in the use instructions specifying
the maximum intended load for that surface in pounds
(kilograms).
> Mount furnishings at the correct height.
SAVE THESE INSTRUCTIONS
Grounding instructions
This product must be connected to a grounded metal,
permanent wiring system, or an equipment - grounding
conductor must be run with the circuit conductors and
connected to the equipment grounding terminal or lead on
the product. (If provided with a 3 wire system)
en
MAL_L-Cube_LC7388/19.09.3 4

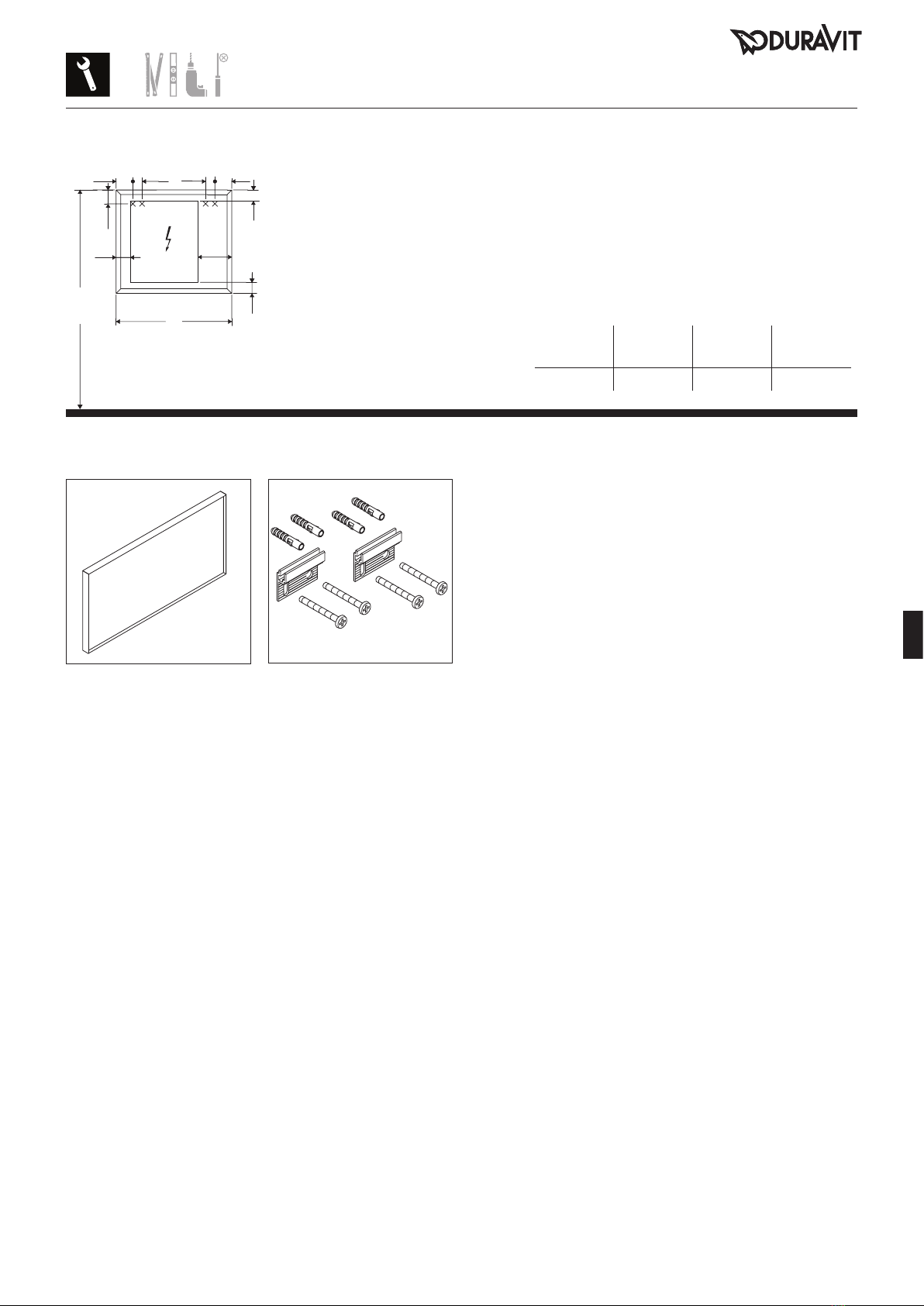

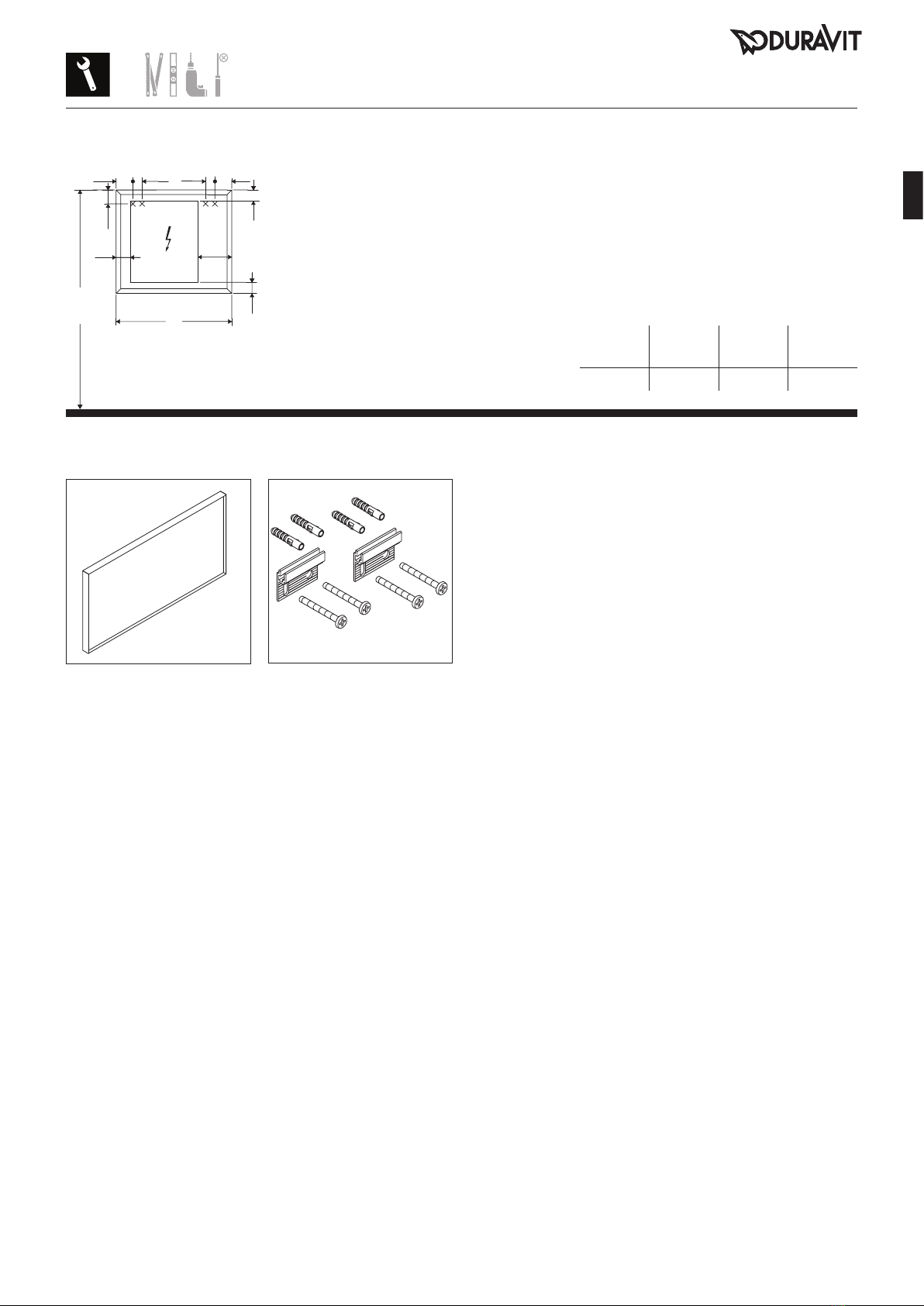

2x 50
4x S8
4x 5,5x50 # F51829
78
B
3 ⅛”3 ⅛”
230
9”
70
2 ¾”
2000
78 ¾”
70
70
A
1 ⅛”1 ⅛”
80 80
30 30
2 ¾” 2 ¾”
3 ⅛”
en
MAL_L-Cube_LC7388/19.09.3 5
A
mm
A
inch
B
mm
B
inch
1300 51 ⅛“ 1080 42 ½“

2x S8
Ø ⅜”
110 V
Ø ⅜”
2x S8
2x 5,5x50
2x 5,5x50
>75

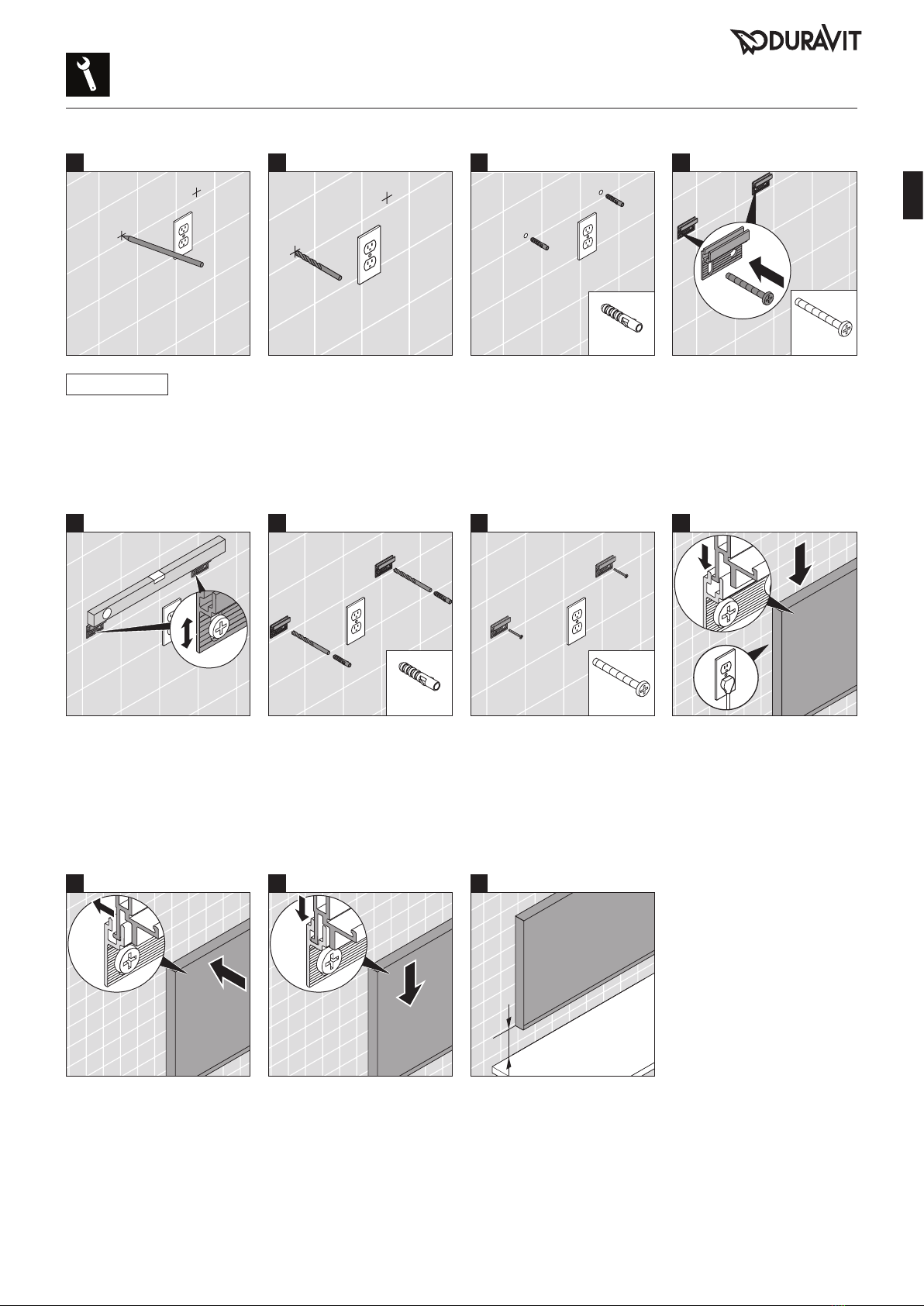

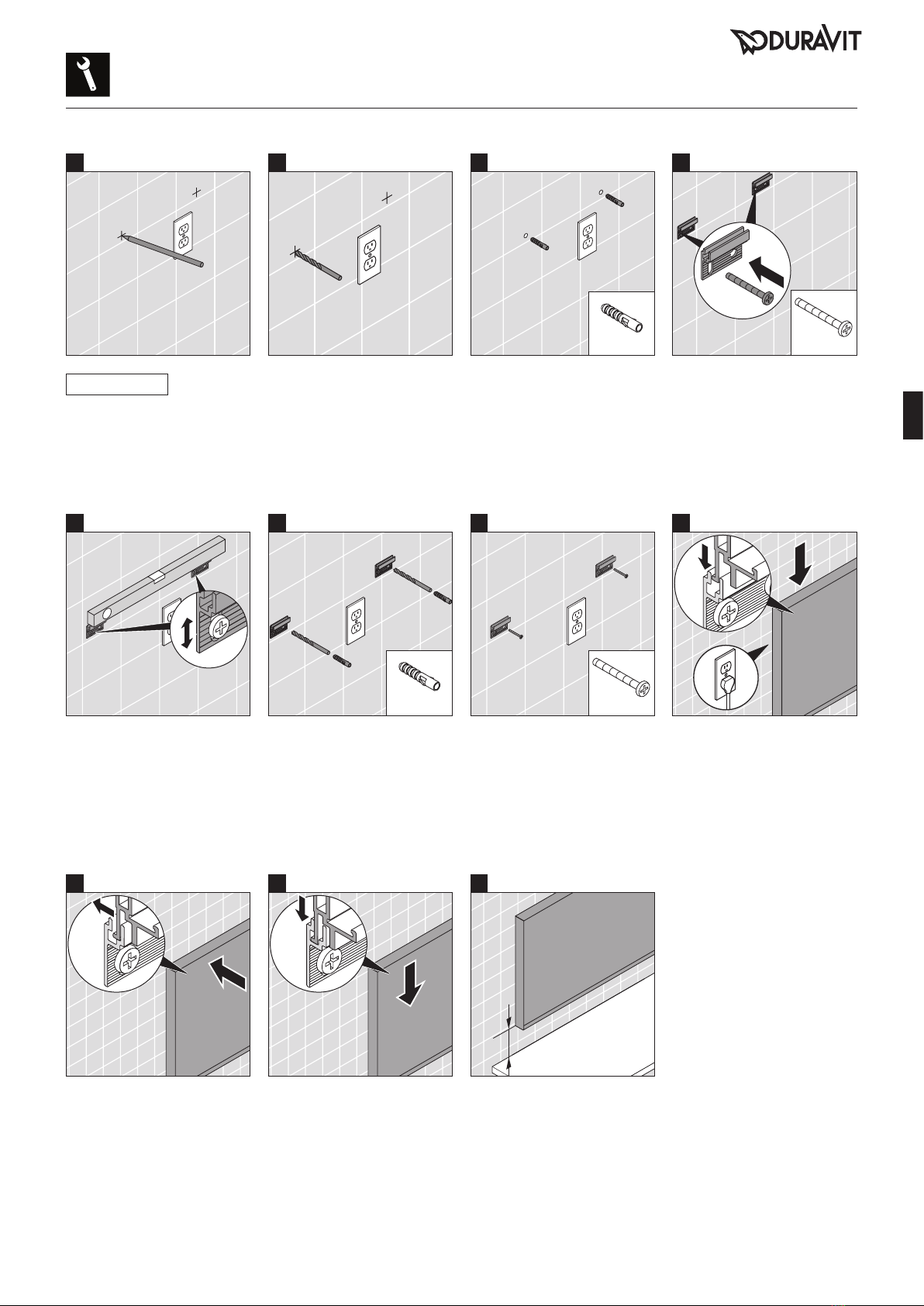

> Make sure there is
clearance of minimum
3“ between mirror and
washbasin.
> Slide the unit completely
down.
> Slide the unit toward the
wall.
> Screw the bracket(s) to
the wall at the specified
location.
> For wood stud walls, bolts
should be screwed into
wood backing.
> The plastic anchors
provided are for concrete
wall applications.
> Use a 3/8“ drill bit.
> Drill the anchor holes that
have been marked.
NOTICE
A 110 V GFCI outlet is
required.
> Mark the holes to be
drilled for the anchors.
> Screw the bracket(s) to
the wall at the specified
location.
> The plastic anchors provided
are for concrete wall
applications.
> Check the brackets are
leveled and securely
attached to the wall.
> Plug the unit into outlet.
> Lift the unit up and onto
the mounting brackets.
en
MAL_L-Cube_LC7388/19.09.3 6
11109
4321
8765

100%1-2 sec
LED
100% 10%>3 sec
LED
en
MAL_L-Cube_LC7388/19.09.3 7

Utilisation prévue
Les instructions d’installation sont comprises avec le produit
Duravit et s’adressent à des personnes responsables de
l’installation électrique du produit.
Groupe cible et qualification
L’installation électrique doit uniquement être effectuée par des
électriciens compétents.
Le mobilier est conforme aux exigences applicables
de la ou des norme(s) indiquée(s):
Sécurité des articles pour l’équipement des ménages et des lieux
publics.
( UL962, CSA C22.2 N° 250.0 et 250.4 )
À propos du produit
Les produits nécessitant de l’électricité sont conçus pour
fonctionner avec un interrupteur mural et connectés à un circuit
fourni par le client sinon un connecteur plat sera fourni avec un
miroir/une armoire de toilette. Le produit doit être installé par
un technicien compétent respectant le code électrique. Lisez
attentivement les instructions de sécurité. Il faut éviter le
mouillage direct.
Ce produit est conçu pour une utilisation domestique/résidentielle
uniquement. Nous nous réservons le droit d’apporter des
améliorations et de rehausser l’apparence des produits illustrés.
Instructions d’utilisation
• Le mobilier de la salle de bain est conforme aux normes et aux
lignes directrices applicables au moment de la livraison et doit
être utilisé dans les salles de bain.
• Il faut éviter le contact direct de l’eau, par exemple, pendant la
douche.
• Les miroirs/armoires de toilette nécessitent une source
d’alimentation DDFT de 110 V 60 Hz.
• Un connecteur plat sera fourni pour le miroir/l’armoire de
toilette.
• Distance entre l’interrupteur sensitif et les surfaces
réfléchissantes => 3po (75mm).
• Nous nous réservons le droit d’apporter des améliorations
techniques et des modifications au modèle des produits
illustrés.
Explication des mots-clés
DANGER Indique une situation
dangereuse qui, si elle n’est
pas évitée, entraînera la mort
ou des blessures importantes.
AVERTISSEMENT Indique une situation
dangereuse qui, si elle n’est
pas évitée, peut entraîner la
mort ou des blessures graves.
MISE EN GARDE Indique une situation
dangereuse qui pourrait
entraîner des blessures
mineures ou modérées si elle
n’est pas évitée.
ATTENTION S’utilise pour répondre à des
pratiques sans risques de
blessures physiques.
Avant l’installation
Veuillez lire les fiches de spécifications avant l’installation. Les
fiches de spécifications peuvent être téléchargées sur
pro.duravit.us.
Les produits sont conformes aux codes suivants:
UL 962 et CSA C22.2 N° 250.0 et 250.4
fr
MAL_L-Cube_LC7388/19.09.3 8

INSTRUCTIONS IMPORTANTES POUR LA SÉCURITÉ
En utilisant un ameublement électrique, il faut toujours suivre des
précautions de base, dont ce qui suit:
Lisez toutes les instructions avant d’utiliser les meubles.
DANGER Pour réduire le risque de
choc électrique:
> Débranchez toujours ce meuble de l’alimentation électrique
avant le nettoyage ou l’entretien.
AVERTISSEMENT Afin de réduire les risques
de brûlure, d’incendie,
de choc électrique ou de
blessures corporelles:
> Débranchez de la prise de sortie avant d’ajouter ou d’enlever
des pièces.
> Une supervision étroite est nécessaire lorsque l’ameublement
est utilisé par ou près des enfants ou des personnes
handicapées.
> Utilisez ce meuble uniquement pour son utilisation prévue, tel
que décrit dans ces instructions. N’utilisez pas d’accessoires
qui ne sont pas recommandés par le fabricant.
> N’utilisez jamais ce meuble si son cordon ou sa prise sont
endommagés, s’il ne fonctionne pas adéquatement, s’il a été
échappé ou endommagé ou échappé dans l’eau. Retournez
le meuble à un centre de service pour qu’il soit examiné et
réparé.
> Éloignez la corde des surfaces chaudes.
> N’utilisez jamais le meuble si les ouvertures d’aération sont
bloquées. Assurez-vous que les ouvertures d’aération sont
exemptes de peluches, de cheveux ou autres.
> Ne laissez pas tomber ou n’insérez pas d’objets dans aucune
ouverture.
> N’utilisez pas à l’extérieur.
> N’utilisez pas près d’un endroit où des produits d’aérosol
(vaporisateurs) sont utilisés ou de l’oxygène est administré.
> Pour déconnecter, réglez tous les boutons en position d’arrêt
puis débranchez la prise de courant.
> En ce qui concerne la charge, placez toujours des articles plus
lourds en bas plutôt qu’en haut afin d’aider à empêcher le
meuble de se renverser.
L’avertissement suivant s’applique pour les chaises et d’autres
meubles similaires avec des pièces amovibles comme des
supports pour les pieds:
AVERTISSEMENT Risque de blessures
> Gardez les enfants éloignés des supports allongés pour les
pieds (ou d’autres pièces similaires).
L’avertissement suivant s’applique pour les produits mis à la
terre:
AVERTISSEMENT Risque de choc électrique
> Branchez ce meuble dans une prise de terre bien installée
seulement. Voir les instructions de mise à la terre.
L’un des avertissements suivants s’applique si une surface
n’est pas prévue pour supporter des écrans vidéo comme des
téléviseurs ou des écrans d’ordinateur:
AVERTISSEMENT Risque de blessures
corporelles
> Ne placez pas d’équipement vidéo tel que des téléviseurs ou
des écrans d’ordinateur sur ________, ce champ devant être
renseigné pour identifier une surface en particulier.
> N’utilisez pas ce meuble pour y poser l’équipement vidéo
comme des téléviseurs ou des écrans d’ordinateur.
> Chaque surface prévue pour accueillir une charge doit
avoir une déclaration correspondante dans les instructions
d’utilisation spécifiant la charge maximale prévue pour cette
surface en livres (kilogrammes).
> Montez les meubles à la bonne hauteur.
CONSERVEZ CES INSTRUCTIONS
Instructions de mise à terre
Ce produit doit être branché à une base métallique, un système
de câblage ou un équipement permanent - le conducteur de terre
doit fonctionner avec les conducteurs de circuit et être branché au
connecteur de terre de l’équipement ou placé sur le produit. (dans
le cas d’un système à 3 câbles)
fr
MAL_L-Cube_LC7388/19.09.3 9

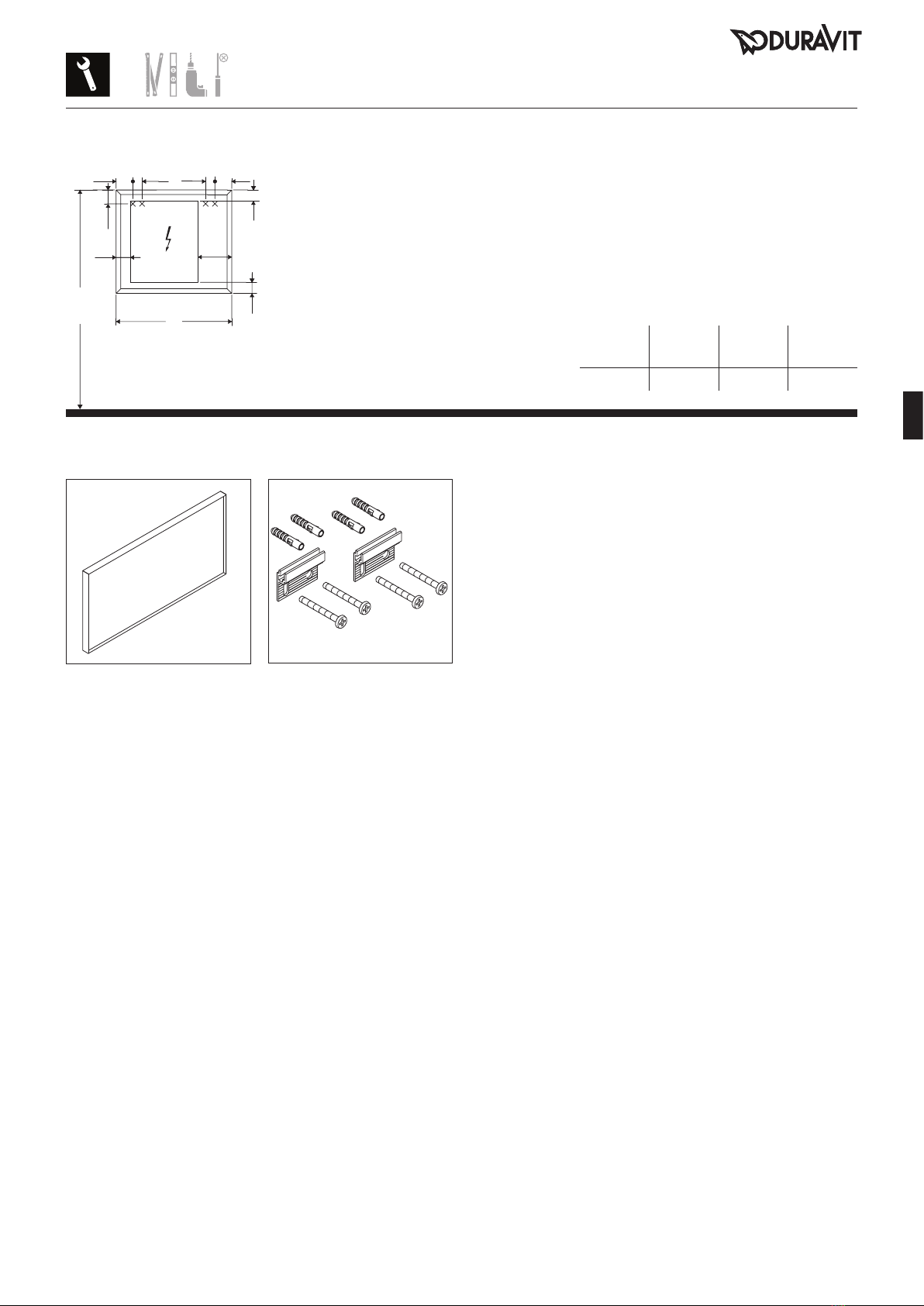

2 x 50
4x S8
4 x 5,5 x 50 # F51829
78
B
3 ⅛”3 ⅛”
230
9”
70
2 ¾”
2000
78 ¾”
70
70
A
1 ⅛”1 ⅛”
80 80
30 30
2 ¾” 2 ¾”
3 ⅛”
fr
MAL_L-Cube_LC7388/19.09.3 10
A
mm
A
pouce
B
mm
B
pouce
1300 51 ⅛po 1080 42 ½ po

2x S8
Ø ⅜”
110 V
Ø ⅜”
2x S8
2x 5,5x50
2x 5,5x50
>75

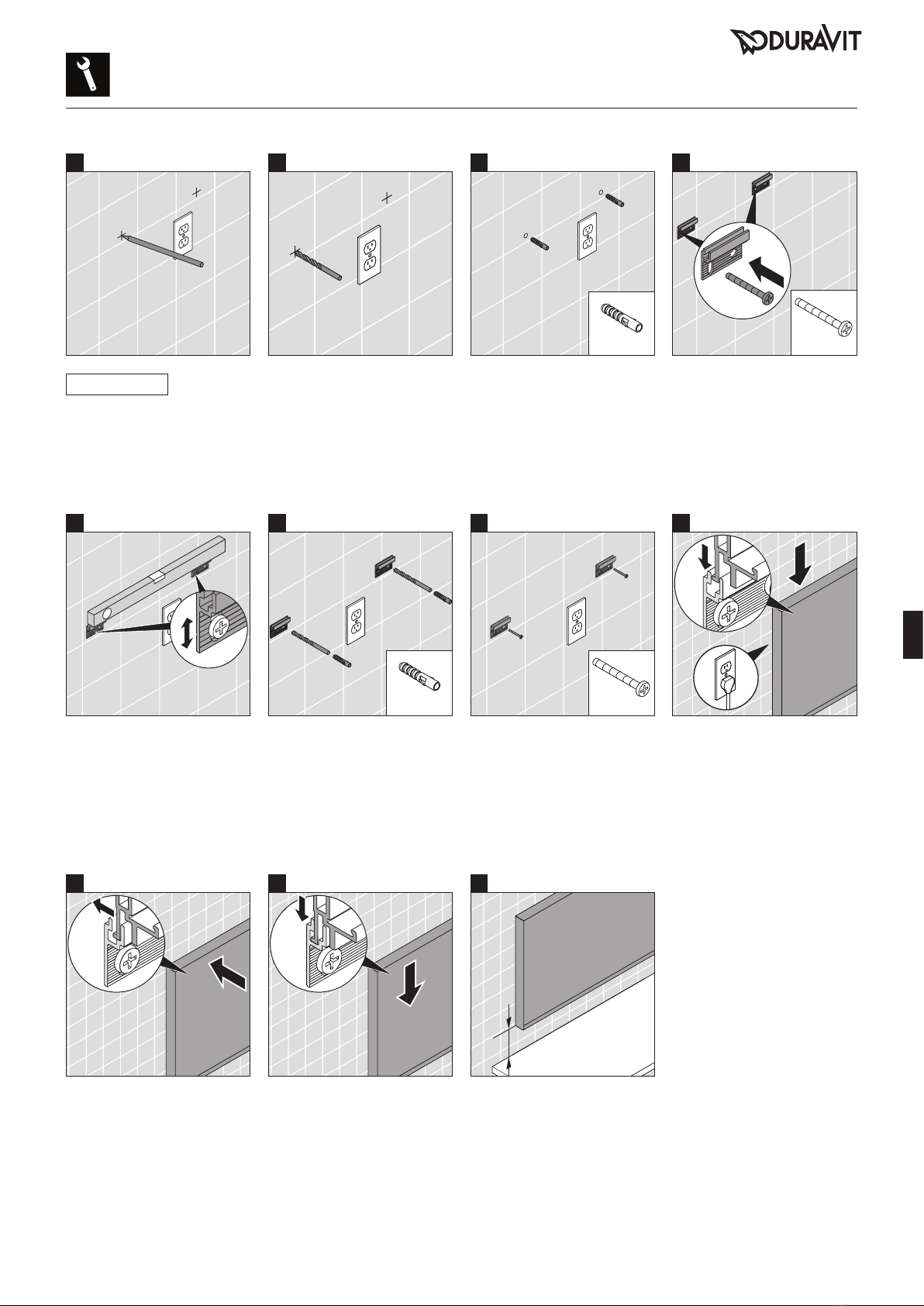

> Allouez au moins 3 po
d'espace entre le miroir et
le lavabo.
> Glissez l'unité complètement
vers le bas.
> Glissez l'unité vers le mur.
> Vissez le(s) support(s) au
mur à l'endroit indiqué.
> Pour les murs avec poteaux
de bois, les boulons
devraient être vissés dans le
support de bois.
> Les ancres de plastique
fournies sont destinées aux
applications sur les murs de
béton.
> Utilisez une mèche de
3/8po.
> Percez les trous d'ancrage
qui ont été marqués.
ATTENTION
Une prise de sortie de 110 V
DDFT est requise.
> Marquez les trous qui seront
percés pour les points
d'ancrage.
> Vissez le(s) support(s) au
mur à l'endroit indiqué.
> Les ancres de plastique
fournies sont destinées aux
applications sur les murs de
béton.
> Vérifiez que les supports
soit nivelés et fixés au mur
de façon sécuritaire.
> Branchez l'unité dans la
prise de sortie.
> Soulevez l'unité vers le
haut et dans les supports
d'installation.
fr
MAL_L-Cube_LC7388/19.09.3 11
11109
4321
8765

100%1-2 sec
LED
100% 10%>3 sec
LED
fr
MAL_L-Cube_LC7388/19.09.3 12

Uso previsto
Las instrucciones de montaje vienen incluidas con el
producto Duravit y están dirigidas a las personas que llevan a
cabo la instalación eléctrica del producto.
Lectores destinatarios y cualificaciones
La instalación eléctrica debe llevarse a cabo exclusivamente por
electricistas cualificados.
Los muebles cumplen con los requisitos aplicables de la(s)
norma(s) de referencia:
Mobiliario doméstico y comercial de seguridad.
(UL962, CSA C22.2 n.º 250.0 y 250.4)
Sobre el producto
Los productos que funcionan con electricidad han sido diseñados
para ser conmutados en pared y estar cableados a un circuito
proporcionado por el cliente, o se suministrará un enchufe
plano junto con el espejo/mueble espejo. Un técnico cualificado
debe instalar el producto siguiendo el código eléctrico. Leer
detenidamente las instrucciones de seguridad importantes. Debe
evitarse la humectación directa.
Este producto está previsto exclusivamente para uso doméstico/
residencial. Nos reservamos el derecho a realizar mejoras
técnicas y de diseño en los productos mostrados.
Instrucciones de uso
• La gama de muebles para baño cumple con las normas y
directrices aplicables en el momento de la entrega y ha sido
diseñada para su uso en baños.
• Debe evitarse el contacto directo con el agua, por ejemplo, al
ducharse.
• Los espejos/muebles espejo requieren un diferencial de 110 V
60 Hz.
• Se suministrará un enchufe plano junto con el espejo/mueble
espejo.
• Distancia entre el sensor y las superficies reflectantes =>
3” (75 mm).
• Nos reservamos el derecho a realizar mejoras técnicas y
cambios en el diseño de los productos ilustrados.
Explicación de las palabras clave
PELIGRO Indica una situación peligrosa
que provocará la muerte o
lesiones graves si no se evita.
ADVERTENCIA Indica una situación peligrosa
que puede provocar la
muerte o lesiones graves si
no se evita.
ATENCIÓN Indica una situación peligrosa
que puede provocar lesiones
de gravedad media o leve si
no se evita.
AVISO Se utiliza para describir
prácticas no relacionadas con
lesiones físicas.
Antes de la instalación
Leer las fichas técnicas antes de la instalación. Las fichas técnicas
pueden descargarse en
www.pro.duravit.es.
Los productos cumplen los siguientes códigos:
UL 962 y CSA C22.2 n.º 250.0 y 250.4
es
MAL_L-Cube_LC7388/19.09.3 13

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical furnishing, basic precautions should
always be followed, including the following:
Read all instructions before using this furnishing.
DANGER To reduce the risk of electric
shock:
> Always unplug this furnishing from the electrical outlet before
cleaning or servicing.
WARNING To reduce the risk of burns,
fire, electric shock, or injury
to persons:
> Unplug from outlet before putting on or taking off parts.
> Close supervision is necessary when this furnishing is used by,
or near children, invalids, or disabled persons.
> Use this furnishing only for its intended use as described in
these instructions. Do not use attachments not recommended
by the manufacturer.
> Never operate this furnishing if it has a damaged cord or
plug, if it is not working properly, if it has been dropped or
damaged, or dropped into water. Return the furnishing to a
service center for examination and repair.
> Keep the cord away from heated surfaces.
> Never operate the furnishing with the air openings blocked.
Keep the air openings free of lint, hair, and the like.
> Never drop or insert any object into any opening.
> Do not use outdoors.
> Do not operate where aerosol (spray) products are being used
or where oxygen is being administered.
> To disconnect, turn all controls to the off position, then remove
plug from outlet.
> For loading always put heavier items at the bottom and not
near the top in order to help prevent the possibility of the
furnishing tipping over.
For chairs and similar furnishings with movable parts such as foot
supports the following statement:
WARNING Risk of injury
> Keep children away from extended foot support (or other
similar parts).
For grounded products the following statement:
WARNING Risk of electric shock
> Connect this furnishing to a properly grounded outlet only. See
Grounding instructions.
If a surface is not intended to support video monitors such as
televisions or computer monitors, one of the following statements:
WARNING Risk of injury to persons
> Do not place video equipment such as televisions or computer
monitors on ________, where the blank is filled in to identify
the particular surface.
> Do not use this furnishing to support video equipment such as
televisions or computer monitors.
> Each surface intended to support a load shall have a
corresponding statement in the use instructions specifying the
maximum intended load for that surface in pounds (kilograms).
> Mount furnishings at the correct height.
SAVE THESE INSTRUCTIONS
Grounding instructions
This product must be connected to a grounded metal, permanent
wiring system, or an equipment - grounding conductor must be
run with the circuit conductors and connected to the equipment
grounding terminal or lead on the product. (If provided with a 3
wire system)
es
MAL_L-Cube_LC7388/19.09.3 14

2x 50
4x S8
4x 5,5x50 # F51829
78
B
3 ⅛”3 ⅛”
230
9”
70
2 ¾”
2000
78 ¾”
70
70
A
1 ⅛”1 ⅛”
80 80
30 30
2 ¾” 2 ¾”
3 ⅛”
es
MAL_L-Cube_LC7388/19.09.3 15
A
mm
A
pulgadas
B
mm
B
pulgadas
1300 51 ⅛“ 1080 42 ½“

2x S8
Ø ⅜”
110 V
Ø ⅜”
2x S8
2x 5,5x50
2x 5,5x50
>75
> Asegurarse de que haya
una distancia mínima de 3“
entre el espejo y el lavabo.
> Deslizar la unidad
completamente hacia abajo.
> Deslizar la unidad hacia la
pared.
> Atornillar el soporte o
soportes a la pared, donde
corresponda.
> Para paredes en montante
de madera, atornillar los
pernos en el reverso de la
madera.
> Los anclajes de plástico
previstos son para
aplicaciones en pared de
hormigón.
> Utilizar una broca de 3/8“.
> Taladrar los orificios
de anclaje previamente
marcados.
AVISO
Se requiere un diferencial de
110 V.
> Marcar los orificios que
se deben taladrar para el
anclaje.
> Atornillar el soporte o
soportes a la pared, donde
corresponda.
> Los anclajes de plástico
previstos son para
aplicaciones en pared de
hormigón.
> Comprobar que los soportes
están nivelados y bien
fijados a la pared.
> Enchufar la unidad en la
toma.
> Elevar la unidad hasta los
soportes de montaje.
es
MAL_L-Cube_LC7388/19.09.3 16
11109
4321
8765

100%1-2 sec
LED
100% 10%>3 sec
LED
es
MAL_L-Cube_LC7388/19.09.3 17

Order no. LC7388/19.09.3 We reserve the right to make technical improvments and design modifications to the products illustrated.
DURAVIT USA, INC.
2635 North Berkeley Lake Rd., Ste. 100
Duluth, GA 30096
Toll Free 888-DURAVIT
Phone [phone]
Fax [phone]
[email protected]vit.com
www.duravit.us
