DURAVIT DuraSystem User manual

Montageanleitung WC-Element, Geruchsabsaugung manuell
Mounting instructions Toilet frame with manual odour extraction
Notice de montage Bâti-support pour WC, système d‘aspiration d‘odeurs par commande manuelle
Montagehandleiding Wc-element, handmatige afzuiging luchtjes
Instrucciones de montaje Elemento de inodoro, aspiración de olor manual
Istruzioni di montaggio Modulo di installazione per WC, aspirazione degli odori manuale
Instruções de montagem Elemento de WC, aspiração manual de odor
Monteringsvejledning WC-element, manuel lugtudsugning
Asennusohje WC-elementti, manuaalinen hajunpoisto
Monteringsanvisning WC element, manuell luktavsug
Monteringsanvisning WC-element,manuell spolning, luktabsorbering
Paigaldusjuhend WC-element, manuaalse lõhna äratõmbega
Instrukcja montażuStelażWC, usuwanie zapachów ręczne
Инструкция по монтажу Монтажный элемент для унитаза, ссистемой удаления запахов
Montážní návod WC prvek, manuální odsávání zápachu
Návod na montážRám WC, odsávanie pachov manuálne
Szerelési útmutató WC-elem, kézi szagelszívóval
Upute za montažuWC element, ručno usisavanje mirisa
Instrucţiuni de instalare Element de WC, aspirarea manualăa mirosului
Navodila za montažoWC-element, ročno odsesavanje vonjav
Ръководство за монтаж WC-елемент, ръчна аспирация на миризми
Montāžas instrukcija Klozetpoda elements, manuāla smaku nosūkšana
Montavimo instrukcija Unitazo elementas, rankinėkvapųištraukimo sistema
Montaj kılavuzu Klozet montaj sistemi, manuel koku emme
安装说明 座便器元件，手动除味
󹩺󺞮 󹩺󹏛󹩲 󺾪󺃻󹰺 󸛂󹪇, 󹭮󸴯 󺨞󺜾 󹰲󹯺󺪲
取り付け󴳜明書 トイレ構成󴮱󳽐、手動󴐝い排出󴫵󴆞
# WD1002 000 000
DuraSystem®

2MAL_57154/17.10.1

MAL_57154/17.10.1 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeitä ohjeita Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
Важные замечания Монтаж электропроводки 30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică40
Pomembni napotki Električna inštalacija 42
Важни указания Електроинсталация 44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
重要说明 电气安装 52
󺉒󺂮 󹨂󺻃 󺅚󸞆󺃻󺞮 󹩺󺞮 54
󵏽󴮱注意事󵨵 󵤫気󴱝備 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj, 安装, 󹩺󺞮, 󴱝󴆞, 60
Einstellungen, Settings, Réglages, Instellingen, Configuración, Impostazioni, Configurações, Indstillinger, Asetukset, Innstillinger, Inställ-
ningar, Seadistused, Ustawienia, Установки, Nastavení, Nastavenia, Beállítások, Podešavanja, Setări, Nastavitve, Настройки, Iestatījumi,
Nustatymai, Ayarlar, 设置, 󹩺󺅫, 󴱝定, 72

de
Wichtige Hinweise
Die Montageanleitung ist Bestandteil des Duravit
Produkts und muss vor der Montage sorgfältig gelesen
werden.
Zielgruppe und Qualifikation
Das WC-Element darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
Erklärung der Signalwörter und Symbole
GEFAHR Beschreibt eine gefährliche Situation,
welche zu Tod oder bleibenden
Schäden führen wird, wenn sie nicht
vermieden wird.
Verweis auf Montagehinweis in diesem Kapitel
Verweis auf Kapitel Elektroinstallation
Verweis auf weitere Anleitung
Kaltwasser
Wasserinstallation
Aufforderung zum Prüfen auf Dichtigkeit
>Handlung erforderlich
Sicherheitshinweise
Lebensgefahr durch Stromschlag
Der Kontakt mit Strom führt zu elektrischem Schlag.
> Elektroinstallation gemäß nationaler, europäischer und
internationaler Richtlinien und Normen durchführen.
Produkt- und/oder Sachschäden
Der Verstoß gegen örtliche sowie länderspezifische
Vorschriften und Normen kann Schäden am Produkt
und/oder Sachschäden verursachen.
> Installationsvorschriften örtlicher Versorgungs-
unternehmen sowie länderspezifische Normen
uneingeschränkt einhalten.
Vor der Montage
> Tragfähigkeit der Wand prüfen.
> Vorinstallationsdatenblätter beachten. Diese stehen
im Internet unter www.pro.duravit.com zum Download
bereit.
Montagehinweise
13
+
18
Position des Ablaufs beachten
Wenn die Höhe des WC-Elements auf den
Meterriss eingestellt wird, ist die Höhe des
Ablaufs bei 240 mm.
Die Höhe des WC-Elements kann individuell
angepasst werden:
> Höhe des WC-Elements anhand der Position
des Ablaufs einstellen, laut technischer
Zeichnung des WCs.
31
WC-Element an Lüftung anschließen
> WC-Element gemäß Vorgaben an Lüftungsanlagen
anschließen.
39
SensoWash®Dusch-WC (optional)
Duravit empfiehlt für einen nachträglichen Einbau
des Dusch-WCs, die Vorinstallationen durchzuführen.
40
Wasserversorgung für SensoWash®Dusch-WC
installieren (optional)
Die Wasserversorgung kann über eine feste
Wasserinstallation oder nachträglich über das
Leerrohr zur Wasserinstallation im Spülkasten
erfolgen.
Feste Wasserinstallation:
> Vorinstallations-Set #005072 0000 montieren.
Wasseranschluss über Spülkasten:
> Anschluss-Set #100691 0000 montieren.
46
Tragfähigkeit der Wand beachten
> Vorinstallationsdatenblätter beachten.
4MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
de

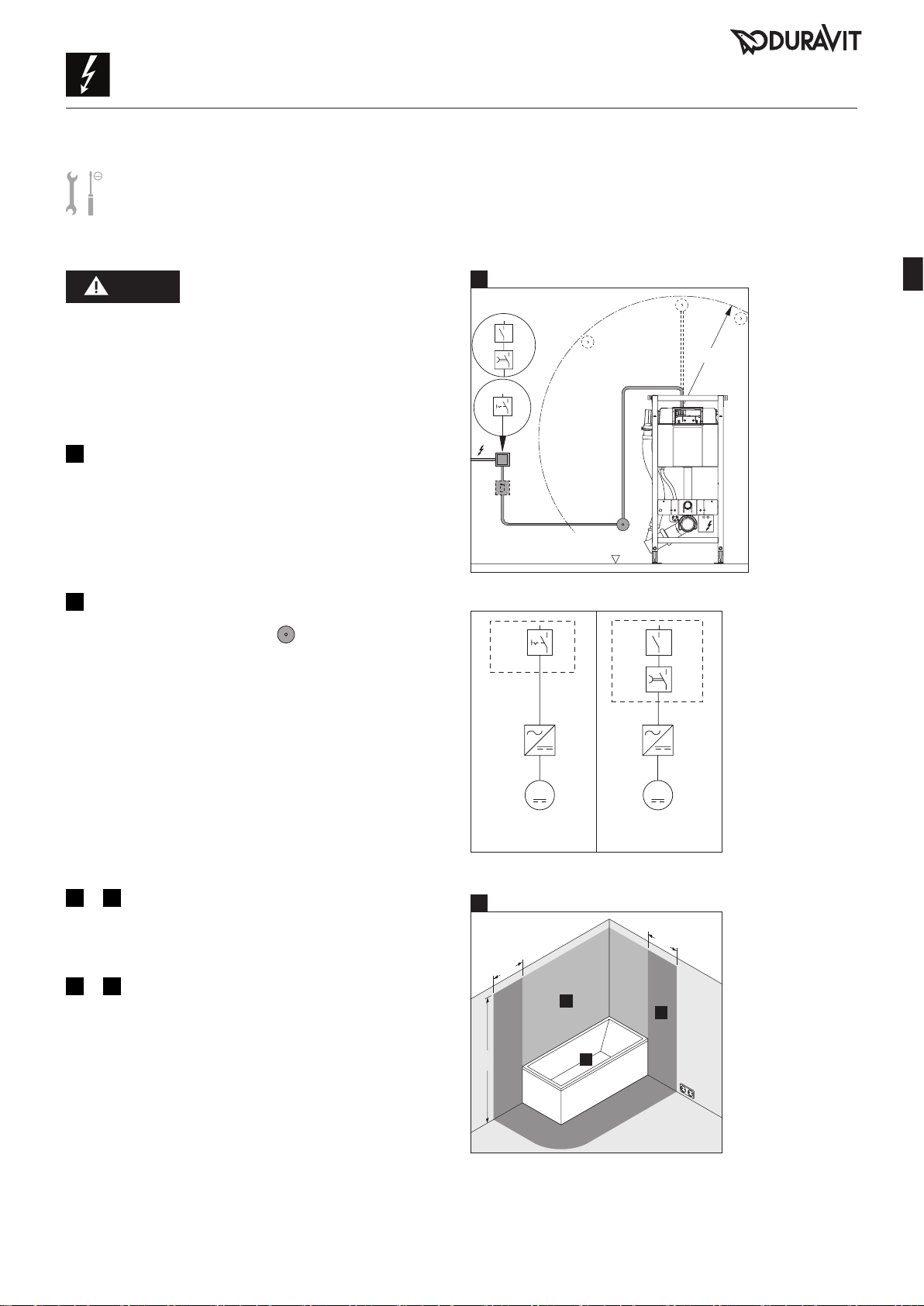

Schutzzonen nach DIN VDE 0100-701
* oder Höhe des höchsten fest angebrachten
Brausekopfes/ Wasserauslasses; je nachdem,
was höher ist
GEFAHR Lebensgefahr durch Stromschlag
> Vor der Installation elektrische Komponenten vom
Stromnetz trennen.
> Prüfen, ob alle Komponenten spannungsfrei sind.
> Verhindern, dass die Stromzufuhr versehentlich
zugeschaltet wird.
41
Stromversorgung für SensoWash®Dusch-WC
installieren (optional)
> Stromzuleitung installieren, laut technischen
Angaben des SensoWash®.
> Spannungsversorgung erst herstellen, wenn das
Dusch-WC montiert wird.
43

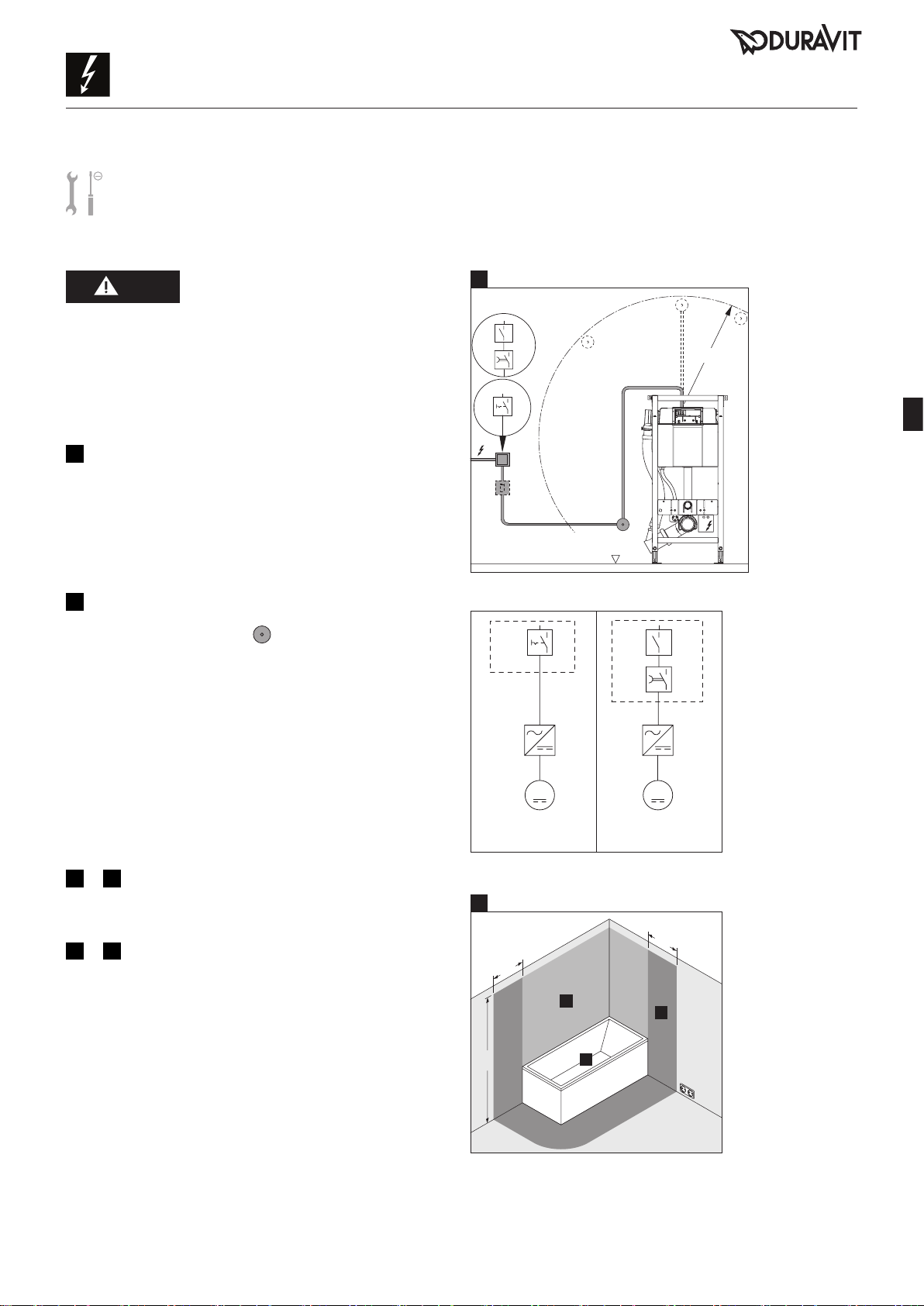

Vorinstallation/Planung
> Platzierung für Rohbaudose vorsehen:
• innerhalb 1700mm (Grafik I)
• außerhalb der Schutzzonen0–2 (Grafik II)
> Dahin festverlegte Zuleitung für Stromversorgung
legen:
• Schalter (Variante A) oder Nachlaufrelais mit
Taster/Schalter (Variante B) zwischenschalten
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter außerhalb
der Schutzzonen 0 – 2 (Grafik II) vorschalten
47
–
51
Rohbauset installieren
> Rohbaudose an vorgesehenem Punkt
platzieren.
61
–
64
WC-Element anschließen
> Zuleitung an Transformator anschließen.
Schaltpläne
Variante A Variante B
MAL_57154/17.10.1 5
Elektroinstallation
II
I
100-240V, 50-60 Hz
10W
IN= 16A
I∆N≤30mA
Stromversorgung
Max. Nennleistung
Absicherung
RCD

en
Important information
The mounting instructions come as part of the Duravit
product and must be read carefully prior to installation.
Target readership and qualifications
The toilet frame may only be installed by a qualified
plumber. The electrical installation should only be carried
out by qualified electricians.
Explanation of the key words and symbols
DANGER Indicates a hazardous situation which,
if not avoided, will result in death or
serious injury.
Link to the mounting instructions in this section
Link to the Electrical installation section
Link to other instructions
Cold water
Water installation
Inspect to check for leaks and leak-tightness
> Action required
Safety instructions
Risk of fatal electric shock
Contact with electricity can lead to an electric shock.
> Carry out the electrical installation in accordance with
the national, European and international directives and
standards.
Product and/or property damage
The breach of local and country-specific regulations and
standards can cause damage to the product
and/or property damage.
> Observe the local installation regulations and any
country-specific standards at all times.
Prior to the installation
> Check the load-bearing capacity of the wall.
> Please read the pre-installation data sheets. These are
available to download on the Internet at
www.pro.duravit.com.
Mounting instructions
13
+
18
Observing the position of the drain
If the height of the toilet frame is set on the
reference marker, the height of the drain is at 240
mm.
The height of the toilet frame can be adjusted
individually:
> Set the height of the toilet frame based on the
position of the drain according to the technical
drawing of the toilet.
31
Connecting the toilet frame to the ventilation
> Connect the toilet frame according to the
requirements for ventilation systems.
39
SensoWash®shower toilet (optional)
Duravit recommends carrying out the pre-installation
when subsequently installing the shower toilet.
40
Installing the water supply for the SensoWash®
shower toilet (optional)
The water supply can be provided via a fixed water
installation or subsequently via the empty pipe for the
cistern water installation.
Fixed water installation:
> Install the pre-installation set #005072 0000.
Water connection via the cistern:
> Install the connection set #100691 0000.
46
Observing the load-bearing capacity of the wall
> Please read the pre-installation data sheets.
6MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
en

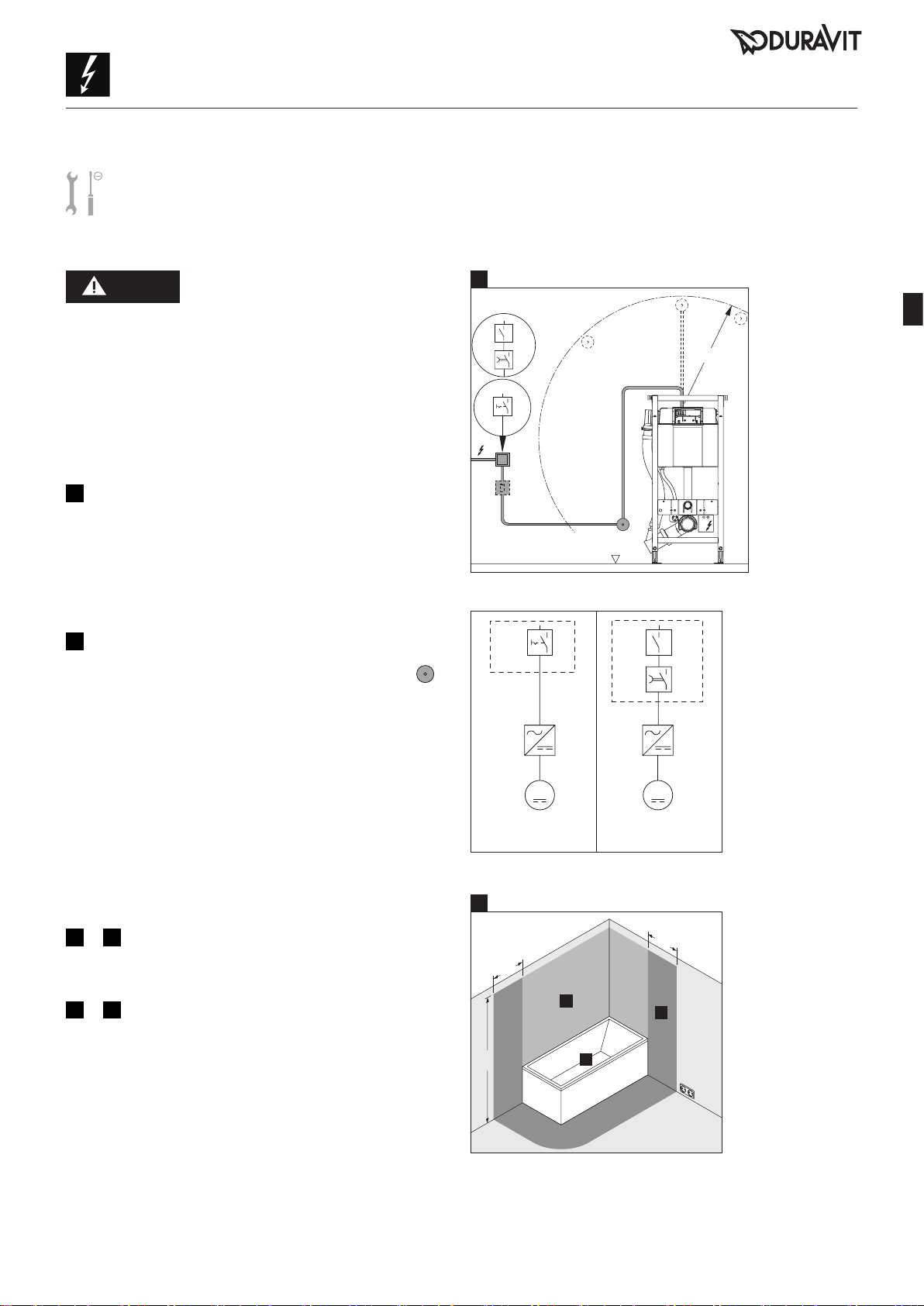

Safety areas in accordance with DIN VDE 0100-701
* or the height of the highest shower head
/ water outlet that is permanently installed,
depending on which is higher
DANGER Risk of fatal electric shock
> Disconnect electrical components from the power supply
before the installation.
> Check that all components are de-energised.
> Prevent the power supply from being switched on
accidentally.
41
Installing the power supply for the SensoWash®
shower toilet (optional)
> Install the power supply line according to the
technical instructions for the SensoWash®.
> Connect the power supply only when the shower
toilet is installed.
43
Pre-installation/planning
> Plan a position for the concealed box:
• within 1700mm (diagram I)
• outside the protection zones 0–2 (diagram II)
> Install a permanent power supply line there:
• Interconnect the switch (version A) or the time-
delay relay with the button/switch (version B)
• Install a separate circuit breaker and residual-
current circuit breaker (RCCB) upstream
• Connect all pole disconnector mains switches
upstream located outside the protection zones
0 – 2 (diagram II)
47
–
51
Mounting the installation set
> Position the concealed box at the designated
point.
61
–
64
Connecting the toilet frame
> Connect the supply line to the transformer.
Circuit diagrams
Version A Version B
MAL_57154/17.10.1 7
Electrical installation
II
I
100-240V, 50-60Hz
10W
IN= 16A
I∆N≤30mA
Power supply
Max. rated power
Circuit breaker
RCCB

fr
Remarques importantes
La notice de montage fait partie du produit Duravit et doit
être lue attentivement avant le montage.
Groupe cible et qualification
Le bâti-support pour WC doit être monté uniquement par
des installateurs de sanitaires professionnels. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
Explication des avertissements et symboles
DANGER Décrit une situation dangereuse
pouvant entraîner la mort ou des
dommages irréversibles si elle n'est
pas évitée.
Voir la consigne de montage dans ce chapitre
Référence au chapitre Installation électrique
Voir une autre notice
Eau froide
Installation hydraulique
Invitation à vérifier l'étanchéité
> Intervention nécessaire
Consignes de sécurité
Danger de mort par électrocution
Le contact avec le courant entraîne un choc électrique.
> Réaliser l’installation électrique conformément aux
directives et normes nationales, européennes et
internationales.
Dommages du produit et/ou des biens
La violation des prescriptions et normes locales et
nationales peut entraîner des dommages sur le produit et/
ou les biens.
> Les prescriptions d'installation des entreprises de
fournitures locales et les normes nationales doivent
impérativement être appliquées.
Avant le montage
> Vérifier la capacité de charge du mur.
> Tenir compte des fiches de préinstallation. Celles-ci
peuvent être téléchargées sur Internet via le site
www.pro.duravit.com.
Consignes de montage
13
+
18
Tenir compte de la position de l’écoulement
Si la hauteur du bâti-support pour WC est
réglée selon le trait de niveau, la hauteur de
l’écoulement se situe à 240mm.
La hauteur du bâti-support pour WC peut être
adaptée individuellement.
> Régler la hauteur du bâti-support pour WC
en fonction de la position de l’écoulement,
conformément au schéma technique du WC.
31
Raccorder le bâti-support pour WC à l’aération
> Raccorder le bâti-support pour WC aux installations
d’aération conformément aux indications.
39
WC douche (optionnel) SensoWash®
Duravit recommande de réaliser les préinstallations
pour un montage ultérieur du WC douche.
40
Installer l’approvisionnement en eau pour WC
douche (optionnel) SensoWash®
L’approvisionnement en eau peut être réalisé via une
installation hydraulique fixe ou ultérieurement via la
gaine de l’installation hydraulique dans la cuvette.
Installation hydraulique fixe:
> Monter le set de préinstallation #005072 0000.
Raccord hydraulique via la cuvette:
> Monter le set de raccordement #100691 0000.
46
Tenir compte de la capacité de charge du mur
> Tenir compte des fiches de préinstallation.
8MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
fr

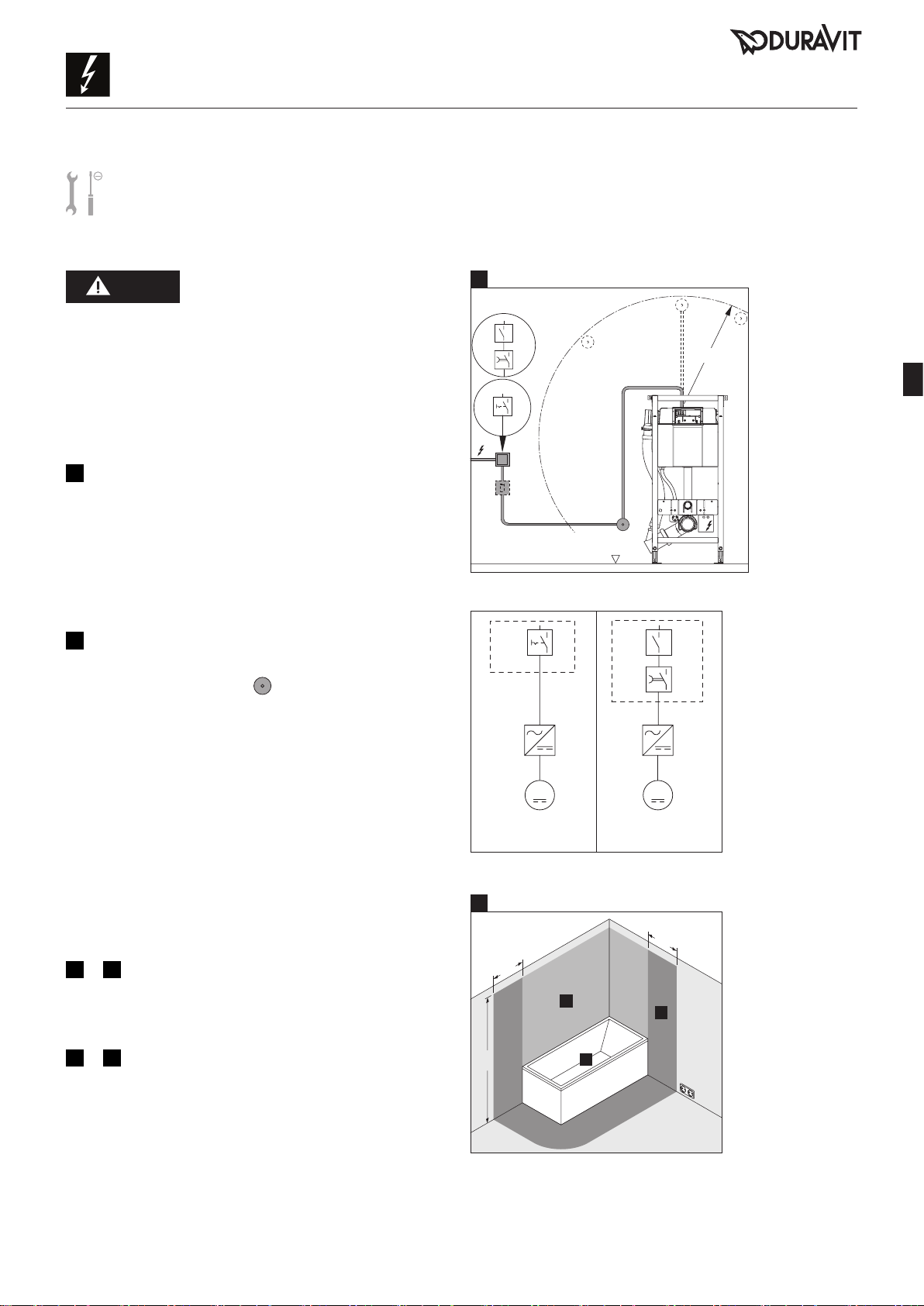

Zones de protection selon DIN VDE 0100-701
* ou la hauteur de la tête de douche / sortie
d'eau la plus élevée; en fonction de ce qui est
plus élevé
DANGER Danger de mort par électrocution
> Avant l’installation, débrancher les composants
électriques du réseau électrique.
> Vérifier si tous les composants sont hors tension.
> Empêcher la remise en marche de l’alimentation
électrique.
41
Installer l’alimentation électrique pour WC douche
SensoWash®(optionnel)
> Installer la conduite électrique, conformément aux
indications techniques du SensoWash®.
> Mettre sous tension uniquement lorsque le WC
douche est monté.
43
Préinstallation/planification
> Prévoir l’emplacement pour le boîtier de montage
brut :
• à l’intérieur des 1700mm (graphique I)
• en dehors des zones de protection 0–2
(graphique II)
> Y poser un câble fixe pour l'alimentation
électrique:
• Insérer un interrupteur (variante A) ou un relais
temporisé avec touche/interrupteur (variante B)
• prévoir en amont un fusible dédié et un
disjoncteur différentiel séparé (RCD)
• prévoir en dehors des zones de protection 0–2
(graphique II) un interrupteur principal en
amont qui coupe l'alimentation de tous les pôles
47
–
51
Installer le set de montage brut
> Mettre en place le boîtier de montage brut à
l’emplacement prévu.
61
–
64
Raccorder lebâti-support pour WC
> Raccorder le câble d'alimentation au
transformateur.
Schémas électriques
Variante A Variante B
MAL_57154/17.10.1 9
Installation électrique
II
I
100-240V, 50-60Hz
10W
IN= 16A
I∆N≤30mA
Alimentation électrique
Puissance nominale max.
Fusible
RCD

nl
Belangrijke aanwijzingen
De montagehandleiding is een onderdeel van het Duravit
product en moet vóór de montage zorgvuldig worden
gelezen.
Doelgroep en kwalificatie
Het wc-element mag alleen door opgeleide sanitair-
installateurs worden gemonteerd. De elektrische installatie
mag uitsluitend door een erkend elektricien worden
uitgevoerd.
Uitleg van de signaalwoorden en symbolen
GEVAAR Beschrijft een gevaarlijke situatie die
tot de dood of blijvende schade zal
leiden als deze niet wordt voorkomen.
Verwijzing naar montage-instructies in dit
hoofdstuk
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar een verdere handleiding
Koud water
Waterinstallatie
Er moet op dichtheid worden gecontroleerd
> Handeling vereist
Veiligheidsvoorschriften
Levensgevaar door elektrische schok
Het contact met stroom leidt tot een elektrische schok.
> Elektrische installatie volgens nationale, Europese en
internationale richtlijnen en normen uitvoeren.
Schade aan het product en/of materiële schade
Een overtreding van lokale evenals de voor het betreffende
land geldende voorschriften en normen kan tot schade aan
het product
en/of materiële schade leiden.
> Neem de installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen volledig in acht.
Vóór de montage
> Controleer het draagvermogen van de wand.
> Neem de pre-installatiebladen in acht. Deze zijn te
vinden op www.pro.duravit.com, waar zij kunnen
worden gedownload.
Montage-instructies
13
+
18
Positie van de afvoer in acht nemen
Als de hoogte van het wc-element op de meterpas
wordt ingesteld, is de hoogte van de afvoer bij
240 mm.
De hoogte van het wc-element kan individueel
worden aangepast:
> Stel de hoogte van het wc-element in aan de
hand van de positie van de afvoer, volgens de
technische tekening van de wc.
31
Wc-element aan ventilatie aansluiten
> Sluit het wc-element conform richtlijnen aan op
ventilatie-installaties.
39
SensoWash®douche-wc (optioneel)
Duravit adviseert voor een latere inbouw van de
douche-wc om de pre-installaties uit te voeren.
40
Watervoorziening voor SensoWash®douche-wc
installeren (optioneel)
De watervoorziening kan via een vaste waterinstallatie
of achteraf via de ledige buis naar de waterinstallatie
in het reservoir worden gerealiseerd.
Vaste waterinstallatie:
> Monteer de pre-installatie-set #005072 0000.
Wateraansluiting via reservoir:
> Monteer de aansluit-set #100691 0000.
46
Draagvermogen van de wand in acht nemen
> Neem de pre-installatiebladen in acht.
10 MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
nl

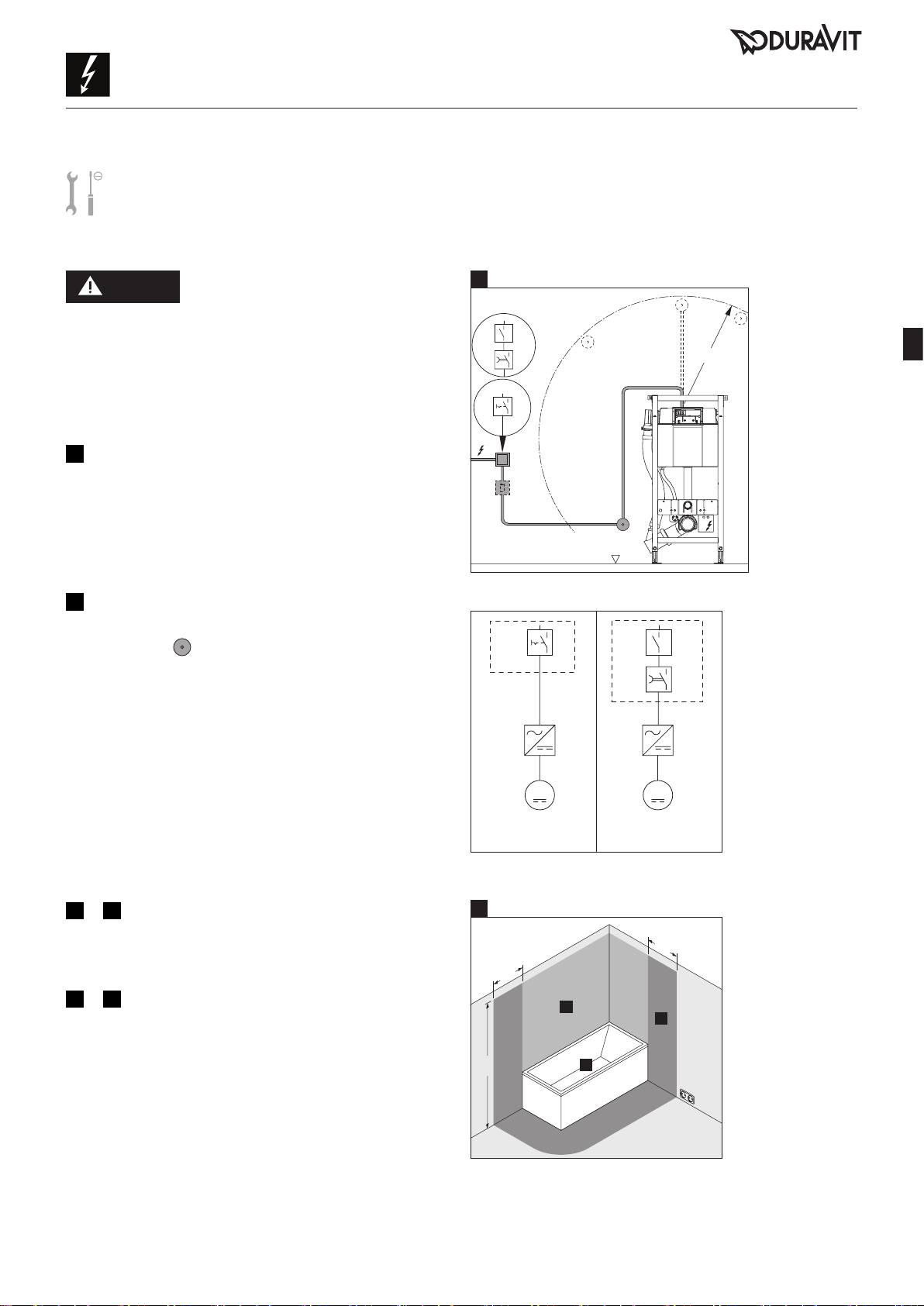

Beschermingszones volgens DIN VDE 0100-701
* of hoogte van de hoogste vast aangebrachte
douchekop/wateruitlaat; afhankelijk wat hoger is
GEVAAR Levensgevaar door elektrische schok
> Voorafgaand aan de installatie elektrische componenten
van het lichtnet scheiden.
> Controleren of alle componenten spanningsvrij zijn.
> Voorkomen dat de stroomtoevoer per ongeluk wordt
ingeschakeld.
41
Stroomvoorziening voor SensoWash®douche-wc
installeren (optioneel)
> Installeer de stroomtoevoerleiding volgens de
technische gegevens van de SensoWash®.
> Breng de spanningsvoorziening pas tot stand als de
douche-wc wordt gemonteerd.
43
Pre-installatie/planning
> Plan de plaatsing van de ruwbouw-contactdoos:
• binnen 1700mm (afbeelding I)
• buiten de beschermingszones0–2 (afbeelding II)
> Breng daarheen een vast-aangebrachte
toevoerleiding voor stroomtoevoer aan:
• schakel schakelaar (uitvoering A) of nalooprelais
met knop/schakelaar (uitvoering B) tussen
• schakel een aparte beveiliging en
aardlekschakelaar (RCD) voor
• schakel een op alle polen scheidende
hoofdschakelaar buiten de beschermingszones
0 - 2 (afbeelding II) voor
47
–
51
Ruwbouw-set installeren
> Breng de ruwbouw-contactdoos aan op de
geplande plek.
61
–
64
WC-element aansluiten
> Sluit de toevoerleiding aan op de
transformator.
Schakelschema's
Uitvoering A Uitvoering B
MAL_57154/17.10.1 11
Elektrische installatie
II
I
100-240V, 50-60Hz
10W
IN= 16A
I∆N≤30mA
Stroomvoorziening
Max. nominaal vermogen
Beveiliging
RCD

es
Información importante
Las instrucciones de montaje forman parte del producto
Duravit y se deben leer detenidamente antes de llevar a
cabo el montaje.
Instaladores y cualificación
El bastidor de inodoro solo debe ser montado por
instaladores sanitarios cualificados. La instalación eléctrica
solo podrá ser realizada por electricistas autorizados.
Explicación de las indicaciones y símbolos de
advertencia
PELIGRO Describe una situación peligrosa
que provocará la muerte o daños
permanentes si no se evita.
Se refiere a una indicación de montaje en este
capítulo
Indica el capítulo Instalación eléctrica
Referencia a otras instrucciones
Agua fría
Instalación del agua
Comprobar la estanqueidad
> Se requiere una acción
Advertencias de seguridad
Peligro de muerte por descarga eléctrica
El contacto con corriente eléctrica provoca descargas
eléctricas.
> La instalación eléctrica se debe llevar a cabo según
las directivas y normas nacionales, europeas e
internacionales.
Daños materiales o en el producto
El incumplimiento de las normas y normativas locales y
específicas del país puede provocar daños materiales y/o
en el producto.
> Deberán cumplirse sin restricciones las normativas de
instalación de las empresas de suministro locales y las
normas específicas de cada país.
Antes del montaje
> Comprobar la resistencia estática de la pared.
> Tener en cuenta las fichas de preinstalación. Pueden
descargarse en www.pro.duravit.es.
Indicaciones de montaje
13
+
18
Tener en cuenta la posición de la salida
Cuando se ajusta la altura del bastidor de inodoro
con respecto a la cota de referencia, la altura de
la salida es de 240 mm.
La altura del bastidor de inodoro se puede
adaptar individualmente:
> Ajustar la altura del bastidor de inodoro según
la posición de la salida en el dibujo técnico del
inodoro.
31
Conectar el bastidor de inodoro a la ventilación
> Conectar el bastidor de inodoro según las
especificaciones a las instalaciones de ventilación.
39
Asiento de lavado SensoWash®(opcional)
Duravit recomienda realizar la preinstalación para un
montaje posterior de un asiento de lavado.
40
Instalar el suministro de agua para un asiento de
lavado SensoWash®(opcional)
La alimentación de agua se puede efectuar a través de
una toma de agua fija o posteriormente a través del
tubo vacío a la instalación del agua en la cisterna.
Instalación del agua fija:
> Montar el kit de preinstalación #005072 0000.
Conexión a la toma de agua a través de la cisterna:
> Montar el set de conexión #100691 0000.
46
Tener en cuenta la resistencia estática de la pared
> Tener en cuenta las fichas de preinstalación.
12 MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
es
Zonas de protección según la norma DIN VDE 0100-701
* O la altura de la ducha fija/salida de agua
situada a mayor altura, dependiendo de lo que
esté más arriba
PELIGRO Peligro de muerte por descarga
eléctrica
> Antes de iniciar la instalación se deben desconectar los
componentes eléctricos de la red eléctrica.
> Comprobar que todos los componentes estén sin
tensión.
> Asegurarse que no se pueda conectar accidentalmente
el suministro de corriente.
41
Instalar la alimentación de corriente para el asiento
de lavado SensoWash®(opcional)
> Instalar el cable de alimentación eléctrica según la
ficha técnica del SensoWash®.
> No conectar la alimentación eléctrica antes de
montar el asiento de lavado.
43
Preinstalación y planificación
> Posición de la caja para el enchufe en la obra:
• Dentro de 1700mm (ilustr. I)
• Fuera de las zonas de seguridad 0–2 (ilustr. II)
> Instalar el cable de alimentación fijo para la
alimentación eléctrica:
• Intercalar un interruptor (variante A) o un
relé de seguimiento con pulsador/interruptor
(variante B)
• Instalar aparte un dispositivo de seguridad con
corriente de ruptura nominal (RCD)
• Instalar un interruptor principal omnipolar fuera
de las zonas de seguridad 0-2 (ilustr. II).
47
–
51
Instalar la caja de enchufe en la obra
> Colocar la caja del enchufe en la obra.
61
–
64
Conectar al inodoro
> Conectar el cable de alimentación al
transformador.
Esquemas eléctricos
Variante A Variante B
MAL_57154/17.10.1 13
Instalación eléctrica
II
I
100-240V, 50-60Hz
10W
IN= 16A
I∆N≤30mA
Alimentación eléctrica
Máx. potencia nominal
Dispositivo de seguridad
RCD

it
Indicazioni importanti
Le istruzioni di montaggio sono parte integrante del
prodotto Duravit e devono essere lette con attenzione
prima del montaggio.
Destinatari e competenza
Il modulo per WC deve essere installato esclusivamente da
tecnici specializzati e qualificati. L'installazione elettrica
deve essere eseguita solo da elettricisti qualificati.
Spiegazione delle parole chiave e dei simboli
PERICOLO Descrive una situazione pericolosa
che può causare morte o danni
permanenti, se non evitata.
Fa riferimento alle indicazioni per l'installazione
presenti in questo capitolo
Fa riferimento al capitolo Installazione elettrica
Fa riferimento a ulteriori istruzioni
Acqua fredda
Installazione idraulica
Richiesta di verifica della tenuta stagna
> Operazione richiesta
Indicazioni di sicurezza
Pericolo di morte da scossa elettrica
Il contatto con la corrente provoca una scossa elettrica.
> Realizzare l'installazione elettrica nel rispetto delle
direttive e norme nazionali, europee e internazionali.
Danni al prodotto e/o danni materiali
La violazione di disposizioni e normative locali e nazionali
può causare danni al prodotto e/o danni materiali.
> Per l'installazione è necessario rispettare sempre
rigorosamente le normative specifiche degli enti di
approvvigionamento locali e le norme nazionali.
Prima del montaggio
> Controllare la portata della parete.
> Osservare le schede tecniche di preinstallazione. Tali
schede sono scaricabili dal sito internet www.pro.
duravit.com.
Indicazioni per l'installazione
13
+
18
Rispettare la posizione dello scarico
Se l’altezza del modulo per WC è impostata in
base alla battitura del metro, l’altezza dello
scarico è a 240 mm.
L’altezza del modulo per WC può essere adattata
individualmente:
> Impostare l’altezza del modulo per WC in base
alla posizione dello scarico, come da disegno
tecnico del vaso.
31
Collegamento del modulo per WC all’aerazione
> Collegare il modulo per WC agli impianti di
aerazione secondo le istruzioni.
39
Vaso con sedile elettronico SensoWash®(optional)
Duravit consiglia di eseguire le preinstallazioni per
la successiva installazione di un vaso con sedile
elettronico.
40
Installazione dell’alimentazione dell’acqua per il
vaso con sedile elettronico SensoWash®(optional)
L’alimentazione dell’acqua può avvenire attraverso
un’installazione idraulica fissa o successivamente
attraverso il tubo vuoto per l’installazione idraulica
nella cassetta di sciacquo.
Installazione idraulica fissa:
> Montare il kit di preinstallazione #005072 0000.
Allacciamento all’impianto idrico tramite cassetta di
sciacquo:
> Montare il kit di allacciamento #100691 0000.
46
Rispettare la portata della parete
> Osservare le schede tecniche di preinstallazione.
14 MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
it
Zone di protezione secondo la normativa tedesca DIN VDE
0100-701
* oppure altezza della doccetta/entrata acqua
fissa più alta, a seconda di quale si trova più in
alto
PERICOLO Pericolo di morte da scossa elettrica
> Prima dell'installazione scollegare i componenti elettrici
dalla rete elettrica.
> Verificare l'assenza di tensione su tutti i componenti.
> Evitare che l'alimentazione elettrica venga inserita
accidentalmente.
41
Installazione dell’alimentazione elettrica per vaso
con sedile elettronico SensoWash®(optional)
> Installare il cavo elettrico, come da istruzioni
tecniche di SensoWash®.
> Provvedere all’alimentazione elettrica solo dopo
aver installato il vaso con sedile elettronico.
43
Preinstallazione/Progettazione
> Prevedere il posizionamento della presa sotto
intonaco :
• entro 1700 mm (fig. I)
• al di fuori delle zone di protezione 0–2 (fig. II)
> Posare il cavo di alimentazione elettrica fino alla
presa:
• Interporre l’interruttore (variante A) o il relè
temporizzato tra il tasto/interruttore
• Predisporre una messa a terra ed una salvavita
(RCD) separati
• Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione 0 – 2
(fig. II)
47
–
51
Installazione del kit di preinstallazione
> Posizionare la presa sotto intonaco nel punto
prestabilito.
61
–
64
Collegamento del modulo per WC
> Collegare il cavo di alimentazione al
trasformatore.
Schemi elettrici
Variante A Variante B
MAL_57154/17.10.1 15
Installazione elettrica
II
I
100-240V, 50-60Hz
10W
IN= 16A
I∆N≤30mA
Alimentazione elettrica
Potenza nominale max.
Interruttori di protezione
RCD

pt
Indicações importantes
As instruções de montagem são parte integrante do
produto Duravit e devem ser lidas com atenção antes da
montagem.
Grupo-alvo e qualificação
O elemento de WC só deve ser montado por técnicos
qualificados para instalações sanitárias. A instalação
elétrica só deve ser realizada por instaladores elétricos
qualificados.
Descrição das palavras-chave e dos símbolos
PERIGO Descreve uma situação perigosa,
que pode levar a morte ou a danos
permanentes, se não for evitada.
Referência às Instruções de montagem neste
capítulo
Referência ao capítulo Instalação elétrica
Referência a instruções adicionais
Água fria
Instalação da água
Solicitação para verificar a estanqueidade
> Ação requerida
Indicações de segurança
Perigo mortal devido a choque elétrico
O contacto com corrente elétrica leva a choque elétrico.
> Instalação elétrica conforme as diretivas e normas
nacionais, europeias e internacionais.
Danos ao produto e/ou danos materiais
A violação de regulamentos e de normas locais ou
específicos do país, pode levar a danos ao produto e/ou a
danos materiais.
> Devem ser respeitadas, irrestritamente, todas as
diretivas de instalação dos serviços públicos locais,
assim como as normas específicas do país.
Antes da montagem
> Verificar a capacidade de carga da parede.
> Observar as fichas de dados da pré-instalação. Estas
encontram-se para o download na internet em
www.pro.duravit.com.
Instruções de montagem
13
+
18
Observar a posição da descarga
Se a altura do elemento de WC estiver ajustada de
acordo com a marca métrica, a altura da descarga
é de 240 mm.
A altura do elemento de WC pode ser ajustada
individualmente:
> Ajustar a altura do elemento de WC de acordo
com a posição da descarga, conforme o
desenho técnico do WC.
31
Conectar o elemento de WC
> Conectar o elemento de WC de acordo com as
especificações das instalações de ventilação.
39
SensoWash®WC de duche (opcional)
A Duravit recomenda que para uma montagem
posterior do WC de duche sejam realizadas pré-
instalações.
40
Abastecimento de água para SensoWash®instalar
WC de duche (opcional)
O abastecimento de água pode ser feito através de
uma instalação de água fixa ou, posteriormente,
através do tubo oco para a instalação do autoclismo.
Instalação de água fixa:
> Montar o conjunto pré-instalação # 005072 0000.
Conexão de água através do autoclismo:
> Montar o conjunto de conexão # 100691 0000.
46
Observar a capacidade de carga da parede
> Observar as fichas de dados da pré-instalação.
16 MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
pt
Zonas de proteção conforme DIN VDE 0100-701
* ou altura do chuveiro/saída de água, fixo, mais
alto; o que for mais alto
PERIGO Perigo mortal devido a choque elétrico
> Separar os componentes elétricos da rede elétrica antes
da instalação.
> Deve ser verificado se todos os componentes estão livres
de corrente elétrica.
> Deve ser evitado que a alimentação elétrica possa ser
ligada acidentalmente.
41
Abastecimento de água para SensoWash®instalar
WC de duche (opcional)
> Instalar o cabo de alimentação de corrente elétrica,
de acordo com as especificações técnicas do
SensoWash®.
> Só se deve conectar o cabo de abastecimento de
corrente elétrica se for montado o WC de duche.
43
Pré-instalação/Planeamento
> Providenciar o posicionamento para a tomada da
construção em bruto :
• dentro de 1700 mm (gráfico I)
• fora das zonas de proteção0–2 (gráfico II)
> Instalar cabo de alimentação de forma fixa para a
alimentação de corrente elétrica:
• Intercalar o interruptor (variante A) ou o relé
de funcionamento por inércia com botão/
interruptor (variante B)
• intercalar um disjuntor e de um dispositivo de
proteção da corrente diferencial (RCD)
• intercalar um interruptor principal separador
multipolar, fora das zonas de proteção 0 – 2
(gráfico II)
47
–
51
Instalar o conjunto de construção em bruto
> Posicionar a tomada da construção em bruto
no ponto pretendido.
61
–
64
Conectar o WC de duche
> Conectar o cabo de alimentação ao
transformador.
Esquemas de conexões
Variante A Variante B
MAL_57154/17.10.1 17
Instalação elétrica
II
I
100-240V, 50-60Hz
10W
IN= 16A
I∆N≤30mA
Alimentação de corrente
Máx. potência nominal
Disjuntor
RCD

da
Vigtige henvisninger
Monteringsvejledningen er en del af Duravit-produktet og
skal læses omhyggeligt, inden monteringen foretages.
Målgruppe og kvalifikationer
WC-elementet må kun monteres af en kvalificeret
installatør. Elinstallationen må kun gennemføres af
uddannede elinstallatører.
Forklaring af symboler
FARE beskriver en farlig situation, som vil
medføre død eller permanent skade,
hvis den ikke undgås.
Henvisning til monteringsanvisning i dette kapitel
Henvisning til kapitlet Elinstallation
Henvisning til andre anvisninger
Koldt vand
Vandinstallation
Kontroller tæthed
> Der kræves en handling
Sikkerhedsforskrifter
Livsfare som følge af elektrisk stød
Kontakt med strøm fører til elektrisk stød.
> Elinstallation skal udføres i henhold til nationale,
europæiske og internationale retningslinjer og normer.
Produkt- og/eller tingsskade
Overtrædelse af lokale samt landespecifikke forskrifter
og standarder kan forårsage skade på produktet og/eller
tingskade.
> Overhold ubetinget de lokale installationsforskrifter og
landespecifikke standarder.
Inden montering
> Kontroller væggens bæreevne.
> Læs databladene vedr. forudgående installation. Disse
kan hentes fra internettet på www.pro.duravit.dk.
Monteringsanvisninger
13
+
18
Vær opmærksom på afløbets position
Hvis WC-elementets højde indstilles, så den
passer til markeringen, er afløbets højde 240 mm
WC-elementets højde kan tilpasses individuelt.
> Indstil WC-elementets højde ved hjælp af
afløbets position, se toilettets tekniske tegning.
31
Aftræk fra cisternen
> Tilslut WC-elementet til ventilationsanlægget i
henhold til bestemmelserne.
39
SensoWash®Douche-WC (valgfri)
Ved senere installation af et douche-WC anbefaler
Duravit at gennemføre de forudgående installationer.
40
Installer vandforsyning til SensoWash®douche-WC
(valgfri)
Vandforsyningen kan etableres fra en fast
vandinstallation eller efterfølgende fra tomrøret til
vandinstallationen i cisternen.
Fast vandinstallation:
> Monter sættet til forudgående installation
S#005072 0000.
Vandtilslutning fra cisternen:
> Monter tilslutningssæt #100691 0000.
46
Vær opmærksom på væggens bæreevne
> Læs databladene vedr. forudgående installation.
18 MAL_57154/17.10.1

600
600
2250*
0
1
2
0
0-1700
0-1700
A
B
S1
S1
K1
S1 S1
K1
M1 M
T1
M1 M
T1
AB
da
Beskyttelseszoner iht. DIN VDE 0100-701
*eller højde på det højeste fast anbragte
brusehoved/vandafløb; afhængigt af, hvad der
ligger højest
FARE Livsfare som følge af elektrisk stød
> Før installationen skal elektriske komponenter sluttes
fra strømnettet.
> Kontroller, at alle komponenter er spændingsfri.
> Sørg for, at strømmen ikke ved et uheld kan sluttes til
igen.
41
Installer strømforsyning til SensoWash®douche-WC
(valgfri)
> Installer strømtilførsel ved at følge de tekniske
anvisninger for SensoWash®.
> Opret først spændingsforsyningen, når douche-WC
monteres.
43
Forudgående installation/planlægning
> Planlæg placering af dåse:
• inden for 1700mm (grafik I)
• uden for beskyttelseszonerne 0 – 2 (grafik II)
> Træk elledning til strømforsyning:
• Forbind afbryder (variant A) eller efterløbsrelæ
med tast/afbryder (variant B)
• Installér separat sikring og fejlstrømsrelæ (RCD)
foran udstyret.
• Installer og tilslut en hovedafbryder til afbrydelse
af alle poler uden for beskyttelseszonerne 0 – 2
(grafik II)
47
–
51
Installer tomrørene
> Placer dåsen det tilsigtede sted.
61
–
64
Tilslut WC-elementet
> Tilslut elledningen til transformatoren.
Eldiagrammer
Variant A Variant B
MAL_57154/17.10.1 19
Elinstallation
II
I
100-240V, 50-60Hz
10W
IN= 16A
I∆N≤30mA
Strømforsyning
Maks. nominel effekt
Sikring
RCD (fejlstrømsrelæ)

fi
Tärkeitä ohjeita
Asennusohje on osa Duravit-tuotetta ja se on luettava
huolellisesti ennen asennusta.
Kohderyhmät ja pätevyysvaatimukset
WC-elementin saa asentaa vain koulutettu LVI-asentaja.
Sähköasennuksen saavat suorittaa ainoastaan koulutetut
sähköasentajat.
Merkkisanojen ja symbolien selitykset
VAARA Kuvaa vaarallista tilannetta, joka
johtaa kuolemaan tai pysyviin
vaurioihin, jos sitä ei vältetä.
Viite tässä luvussa olevaan asennusohjeeseen
Viittaus lukuun Sähköasennus
Viite toiseen ohjeeseen
Kylmä vesi
Vesiasennus
Kehottaa tarkistamaan tiiviyden
> Toiminta tarpeen
Turvallisuusohjeita
Sähköiskusta aiheutuva hengenvaara
Kosketus sähkövirran kanssa johtaa sähköiskuun.
> Suorita sähköasennus kansallisten, eurooppalaisten ja
kansainvälisten direktiivien ja normien mukaisesti.
Tuotevauriot ja aineelliset vahingot
Paikallisten ja maakohtaisten määräysten ja normien
vastainen toiminta saattaa vahingoittaa tuotetta tai
aiheuttaa aineellisia vahinkoja.
> Noudata paikallisen sähkö- ja vesilaitoksen
asennusmääräyksiä sekä maakohtaisia normeja
rajoituksetta.
Ennen asennusta
> Tarkasta seinän kantokyky.
> Huomioi asennustietolehdet. Ne voidaan ladata
Internetissä osoitteesta www.pro.duravit.com.
Asennusohjeet
13
+
18
Huomioi viemärin sijainti
Jos WC-elementin korkeus säädetään
metriviivalle, viemärin korkeus on 240 mm:n
kohdalla.
WC-elementin korkeutta voidaan sovittaa
yksilöllisesti:
> Säädä WC-elementin korkeus viemärin
sijainnin perusteella, WC:n teknisen piirroksen
mukaisesti.
31
WC-elementin liittäminen tuuletukseen
> Liitä WC-elementti tuuletuslaitteistoihin annettujen
tietojen mukaisesti.
39
SensoWash®-suihku-WC (lisävaruste)
Duravit suosittelee esiasennusten suorittamista
suihku-WC:n jälkikäteistä asennusta varten.
40
Vedensyötön asentaminen SensoWash®-suihku-
WC:tä varten (lisävaruste)
Vedensyöttö voi tapahtua kiinteän vesiasennuksen
kautta tai jälkikäteisesti huuhtelusäiliössä olevan
vesiasennukseen tarkoitetun tyhjän putken kautta.
Kiinteä vesiasennus:
> Asenna esiasennussarja #005072 0000.
Vesiliitäntä huuhtelusäilön kautta:
> Asenna liitäntäsarja #100691 0000.
46
Huomioi seinän kantokyky
> Huomioi asennustietolehdet.
20 MAL_57154/17.10.1
