DZOFILM PAVO ANAMORPHIC PRIME User manual

PAVO ANAMORPHIC PRIME LENS
USER’S MANUAL
󳻮󳰛󱄷󱋸󱺂󱫝󵐖󱵵󱪺󳁆󵑼󱡔󰺟󳑈󴬔󲔮󰶆

󳑕󱺑󵑼󱡔
CINE LENS

Introduction ...................................................................................1
Safety Notes..................................................................................1
Lens Parts ..................................................................................... 2
Lens Control.................................................................................. 3
Flange Back Adjustment............................................................ 5
1. Preparation........................................................................... 5
2. Flange Back Adjustment ................................................... 5
PL Mount Assembly Instruction................................................ 6
EF Mount Assembly Instruction................................................ 7
Specification................................................................................. 8
After-sales Service ...................................................................... 9
The Name and Content of Hazardous Substances............. 11
Contents
Click to go


Search keyword




Note

1






Introduction
Safety Notes


















2
Lens Parts













7

1
2

4
5
12  7
45

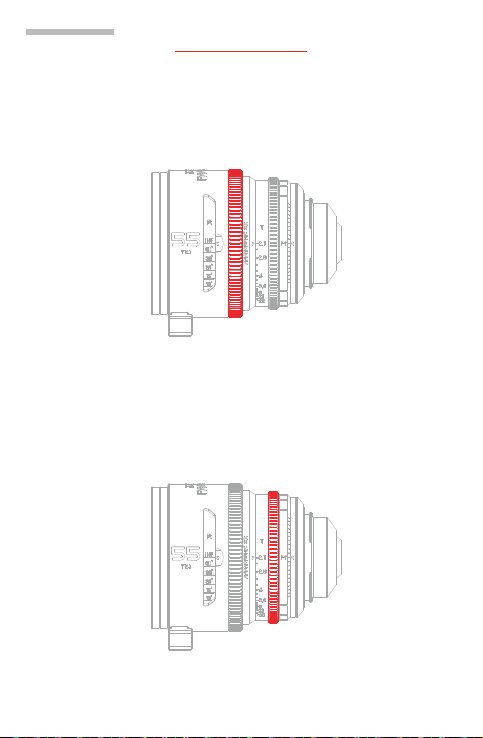

Focus Control



Lens Control
Focus Ring
Aperture Control



Aperture Ring


Flange Back Adjustment
4
Flange Back Ring



Note：Adjustable flange back range ±0.2mm.

1. Preparation
2. Flange Back Adjustment




Step Two : T4.
Step One : 

Step One : 

Step Two : Torx T6 screwdriver
counterclockwise.


Step Three : clockwise

Note :
You can download and print the chart on “DZOFILM website
-Support-Download Center-Tool-Star Chart For Adjusting Back Flange”
(Click to jump to the website）
Note :
The above adjustment is applicable when the flange-back
-adjustment range is ±0.2mm. If it exceeds ±0.2mm, please contact
DZOFILM dealers or the official After-service.
5
Flange Back Adjustment



 

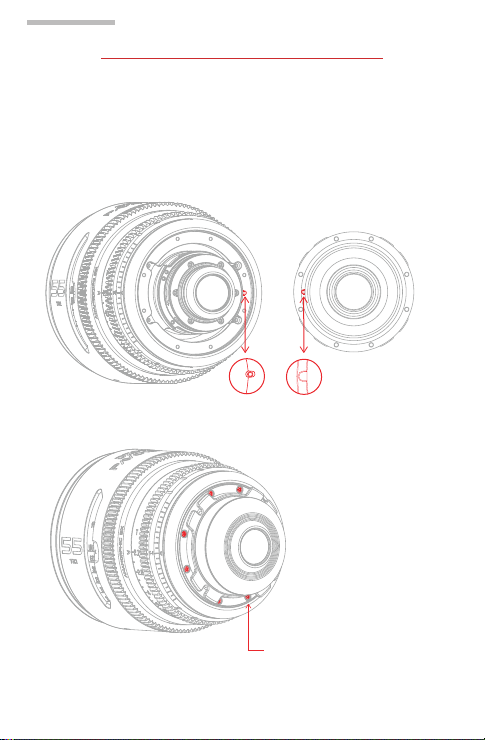

PL Mount Assembly Instruction







 
 

Note : No shim adjustment after changing lens mount.
Do not lay the lens-mount end down to avoid lens damage.

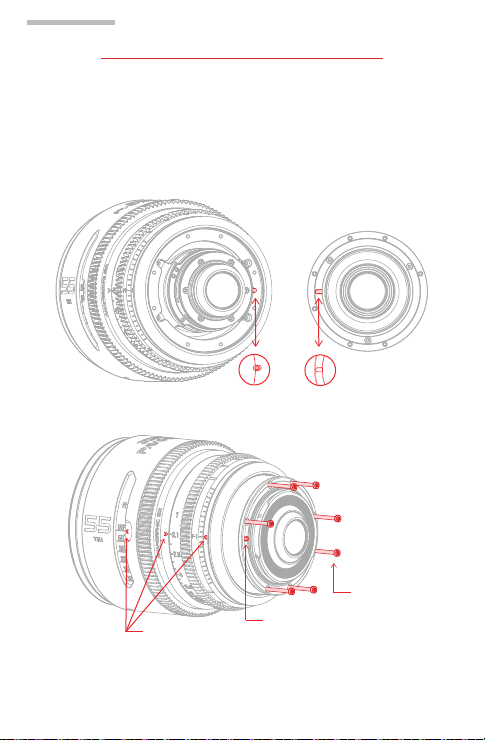

EF Mount Assembly Instruction





7


 Specification
Name
Colour
Focal Length
Mount
Aperture
Image Circle
Construction
of Optics
Flange Distance
Close Focus
（from sensor plane）
Angle of view H/V
（Super 35）
Iris Control
Focus Control Manual（270°）
Length
(from lens front to
flange plane)
106.3mm/
4.19"
105.7mm/
4.16"
107.6mm/
4.24"
108.4mm/
4.26"
126.9mm/
4.99"
143.1mm/
5.63"
Iris Blade 1614
Filter Size M86
Gear Pitch 0.8 Mod
Material Aluminium alloy
Weight(Product)1300g 1262g 1466.3g 1654.6g1203.1g 1278.4g
∮95mm/3.74"
Manual（79°） Manual（59°） Manual（58°） Manual（63°） Manual（67°） Manual（76°）
103°/36° 88°/32° 72°/26° 53°/19° 40°/15° 29°/11°
52mm（PL）/44mm（EF）
15 Elements
in 13 Groups
15 Elements
in 14 Groups
15 Elements
in 14 Groups
14 Elements
in 13 Groups
14 Elements
in 13 Groups
0.4m/1ft4in 0.45m/1ft6in 0.6m/2ft 0.84m/2ft9in 0.95m/3ft1in
PL/EF
∮31.5mm（S35）
Squeeze Factor 2X
28mm 40mm32mm 55mm 75mm 100mm
Space Grey
T2.1-22 T2.4-22
Front Dia.
PAVO

How to Obtain After-Sales Service
    





Warranty Service

       

         




             


Service Outside the Warranty Period


           




Service Turn Around Time
          

  


Aer-sales Service


10
What This After-Sales Policy Does NOT Cover

Privacy

        






         

    

         
          





×
×
×
×
×
×
×
×
×

Hazardous Substances






×: 


  Cd   
○: 
  

×
o
11
The Name and Content of Hazardous Substances


点击跳转
用户可以通过目录了解说明书整体结构，点击标题或链接即可跳转到相应页面。
快速搜索关键词
PDF电子文档可以使用查找功能快速搜索关键词。例如在WPS PDF文档中，
Windows用户使用快捷键Ctrl+F，Mac用户使用Command+F即可快速搜索
关键词。
简介 .............................................................................................................1
安全注意事项 .............................................................................................1
镜头部件 .................................................................................................... 2
镜头控制 .................................................................................................... 3
后焦调节 .................................................................................................... 5
1. 准备工作 .......................................................................................... 5
2. 调节后焦.......................................................................................... 5
PL卡口安装说明 ....................................................................................... 6
EF卡口安装说明 ........................................................................................7
技术规格 .................................................................................................... 8
售后服务 .................................................................................................... 9
产品中有害物质的名称及含量...............................................................10
阅读小贴士
目录

感谢您购买本系列产品！
翎（PAVO）系列是DZOFILM旗下的S35高性能变形宽银幕定焦镜头，为您的
视频创作带来更宽广的视野。适合在纪录片、广告、电影等场景使用。独特的拉丝、
瀑布焦外效果和柔美的椭圆光斑，增添创作的电影艺术感。
1
简介
安全注意事项
请勿透过镜头或摄影机观看太阳或明亮的光源，否则会使视力受损；
切勿使用涂料稀释剂或苯等有机溶剂清洁镜头；
不使用镜头时，请盖上镜头前后盖；
为防止发霉，请将镜头和滤镜存放在阴凉、干燥的地方，切不可存放在直射
阳光下，也不要与石脑油或樟脑丸放一起；
请保持镜头干燥，如受潮或有水滴请擦拭干净后存放；
勿将镜头放置在加热器旁或其他极其炎热的地方，可能导致损坏或变形；
请使用吹气球去除镜头或滤镜玻璃表面的灰尘，若要去除污点和指纹，可使用
一块滴有少许镜头清洁剂的干净软绵布或镜头清洁纸，以圆周运动方式从里向
外进行清洁，注意不要留下污渍，也不要用手指触摸玻璃。
回到目录

镜头前盖
镜头标记
对焦环
光阑环
后焦调节锁定/解锁螺丝
后焦调节环
卡口后盖
支撑底座孔*1
(M3/8-16英制牙，深9mm）
安装孔*2
(M3，深3mm）
6
7
8
1
2
3
4
5
2
镜头部件
回到目录
1823 6 7
45

对焦控制
光圈控制
旋转对焦环，可增加或减少对焦距离，从而调整画面中的焦点位置。
旋转光圈环，可放大或缩小光孔直径，调整画面明暗度以及被摄主体的背景虚化
效果。

镜头控制
󱁩󱘨󳋏
󱬙󳁆󳋏
回到目录

后焦调节
后焦调节环
4
回到目录
旋转后焦调节环，可增加或减少后焦距离，从而调整恢复对焦刻度的准确性。
注：可调节的后焦范围为±0.2mm

1. 准备工作
翎(PAVO)系列镜头在出厂前会按照标准调整后焦，但不同摄影机的法兰距在
出厂时可能会有一点不同，为了方便与不同的相机匹配，达到最佳成像效果，
需要进行后焦调节操作。
准备好拍摄对象，可使用“星状测试图”，或使用其他黑白相间的、
对比度较高的拍摄对象。
步骤二 镜头安装到相机或摄影机上并调整光圈为T4。
步骤一：
：
提 示：
可前往“DZOFILM 官网-服务与支持-下载中心-工具-后焦调整镜头-后焦
调整星图”处下载
注：该方法可调节的后焦范围为±0.2mm。若超出该范围，请联系经销商或
官方返厂处理。
（点击此处跳转）
5
后焦调节
2. 调节后焦
步骤一 将镜头对准无穷远处的被摄物，并将对焦环旋转至无穷远刻度。
使用梅花T6螺丝刀，将后焦调节环上的无头螺丝逆时针拧松。旋转
后焦调节环，直至画面中的无穷远处的被摄物处于最清晰状态。
此时顺时针拧紧后焦调节环上的无头螺丝，完成后焦调节。
：
步骤二
步骤三
：
：
回到目录


PL卡口安装说明
先根据镜头将PL卡口底部的销钉槽，对准镜头后端的销钉，平放在镜头后端，
左右轻轻扭动卡口，有感受到停顿感，说明卡口已安装平稳到位。然后依次对称
锁入8颗M2*5螺丝。
M2*5螺丝
销钉 卡口底部的销钉槽
回到目录
