Hello fellow dirt dissenters, thank you for giving in to your
tonal temptations and following the spirits of the path less
traveled to the dynamic audio grinder known as Zoar®.
Zoar reaches back the past and keeps its eyes on the
future. A classic fuzz living communally with a time tested
three band passive EQ section; informed by modern
precision and a little bit of midwestern witchcraft. A tool
designed to delight the seekers and the purists alike. One
foot in the gutter, one fist in the gold if you will…
Zoar is a medium-high gain discrete distortion (using
only transistors; no opamps or diodes in here!) that has
that touch sensitive amp-like quality to it that everyone
craves. It has been finely tuned to create a highly
tweakable hi-fi and modern sounding distortion, but with
the ghosts of old school circuitry to deliver a grind that is
both instantly familiar and delightfully unique. Want that
defined sparkle and tightness of an overdrive? This has it.
Want that low-medium gain fuzz that’s perfect for drop
tuned guitars and basses? This has it. Want to be able to
dial in and control every nuance of your tone from jangly
on-the-verge of break up to blowing the walls out heavy
saturation? Then this is the pedal for you.

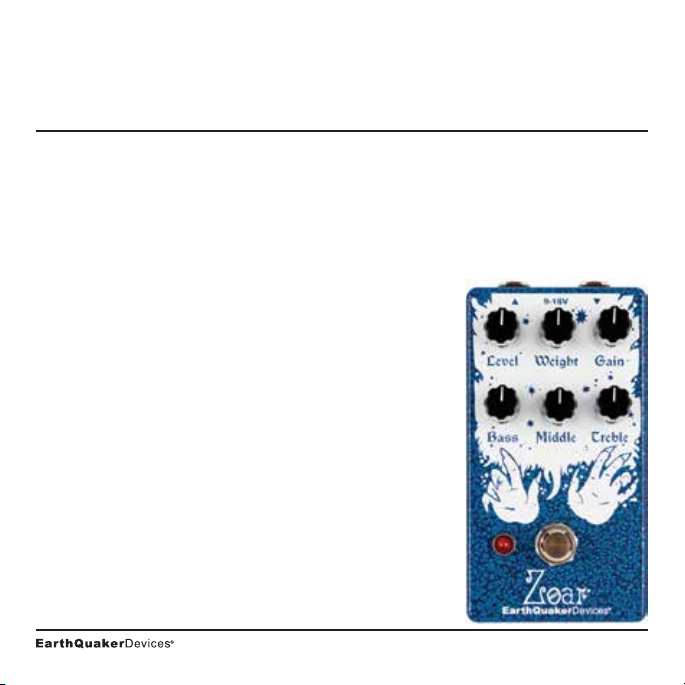

This meticulously crafted box has six knobs that allow
you to truly customize your sound with the Level, Weight,
Gain, Bass, Middle, and Treble controls. The red LED light
indicates when the distortion is activated by the Flexi-
Switch®enabled footswitch.
The Gain control on Zoar goes from the edge of break up
all the way over the cli into the crunchy, grinding abyss.
The character of the distortion is heavily dependent on the
setting of the Weight control as well as your guitar’s pickup
type, and it is further fine-tuned by the EQ section.
While having its roots in a very familiar past, the passive
3-band EQ has been finely tuned for modern tones. While
this style of tone shaping seems simple on the surface, it
is deceptively complex and highly interactive. Here are
a few pointers for dialing in Zoar and learning all it has
to teach.
• If Bass, Middle and Treble all are zeroed out, no sound
shall pass. This is the nature of a passive EQ.
• Turning up one of the three bandswill aect the other two.
• Setting all three bands in unison at noon will give you
a completely dierent response than setting them all
in unison at 9 o’clock, or, say 1 o’clock, 2 o’clock …
you get the idea.
See, highly interactive. A good starting point is setting
all three bands at noon and experimenting with each one
individually.
The 3-band EQ and Gain controls give you nearly
unlimited options with great focus and sensitive
precision, but the real powerhouse of Zoar is the Weight
control. This control dictates the amount of low end that
is passed into the circuit, thus controlling the entire
character of the pedal. Simply dial in the 3-band EQ to
12 o’clock and adjust the Weight to see how drastically
it dictates your sound. From a mere clean boost to a
high gain distortion to overdrive to the crispy Hi-Fi fuzz
territory, this function gives you everything.
The Level control hits unity gain around noon, but this
is dependent on where the other controls are set. In
addition to controlling the output volume, it also plays
a small part in the controlling the voice of Zoar. By
adjusting the Level control with any combination of EQ
(boosting the frequency bands and cutting the output
4

volume), you can achieve drastically dierent curves
that have the feel of the more traditional low pass filter
type tone control.
Want to elevate your sonic spirit to a higher level? Try
running Zoar at higher voltage! Zoar can handle power up
to 18v DC. Higher voltages will yield a dierent frequency
response with more defined dynamics and a faster
response. When powered at 18v, the range of clean
tones are widened, dirty tones become punchier with
better note articulation, low frequencies are tightened,
the Treble control will cover a broader spectrum without
becoming harsh and the output volume nearly doubles!
The experience is not unlike plugging into a wall of high
wattage tube amplifiers!
Each Zoar Dynamic Audio Grinder is crafted just north
of Zoar mountain in the EarthQuaker Devices colony by
many delightful humans and one loving robot under the
guiding spirit of the Zoarites.
CONTROLS
LEVEL
Adjusts the output volume.
WEIGHT
This is an input frequency control that
changes the voice and saturation of the
distortion. Turning Weight clockwise allows
more low frequencies to pass through. This
increases the gain, allows lower frequencies
to clip faster and can shift the tone of the
pedal from tight distortion to a loose fuzz.
GAIN
Turn clockwise to increase distortion. This
adjusts the transistor bias. A little static
sound when turning is completely normal.
BASS
Passive bass control, adjusts the low
frequency content between 0 and 800Hz
+/- 15dB.
MIDDLE
Passive middle control, adjusts the midrange
frequency content between 500Hz and 3kHz
+/- 10dB.
TREBLE
Passive treble control, adjusts the high
frequency content between 1kHz and 10kHz
+/-15dB.
PRO TIP
Start with Bass, Middle and Treble set at
Noon and adjust from there. These controls
are highly interactive and tunable. A little
movement goes a long way.
5

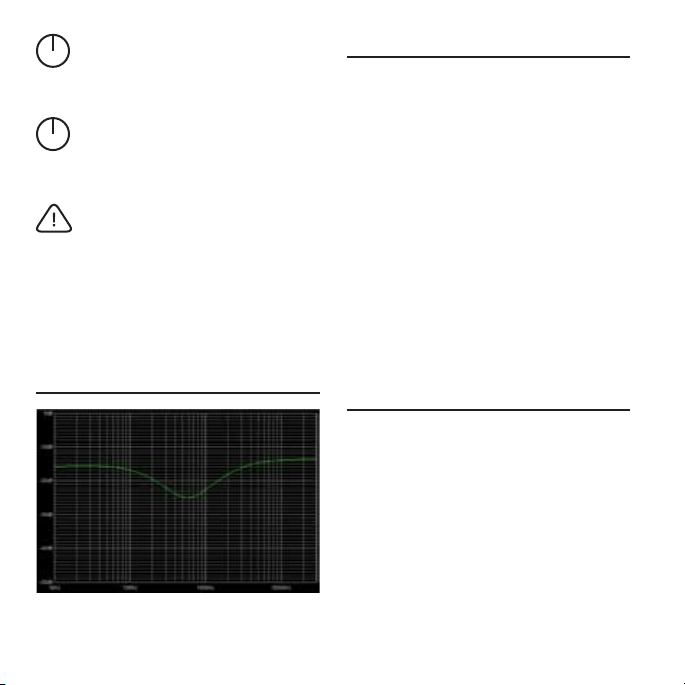

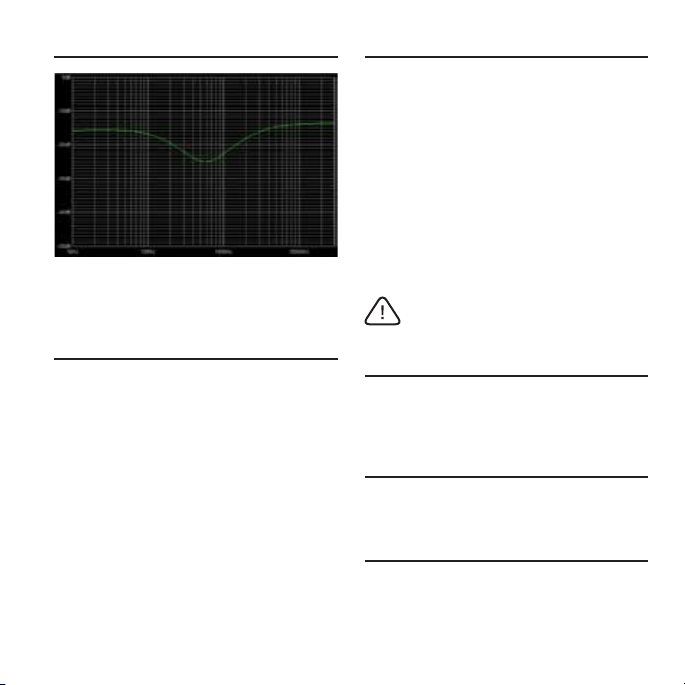

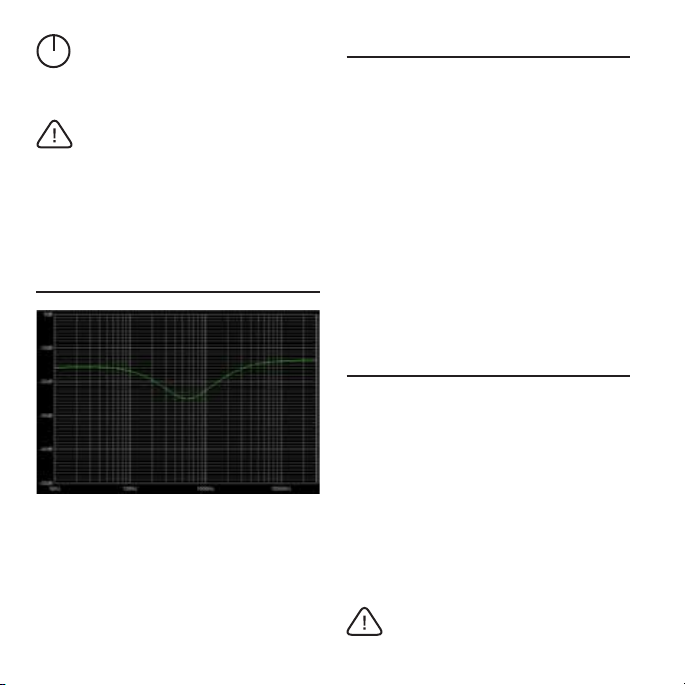

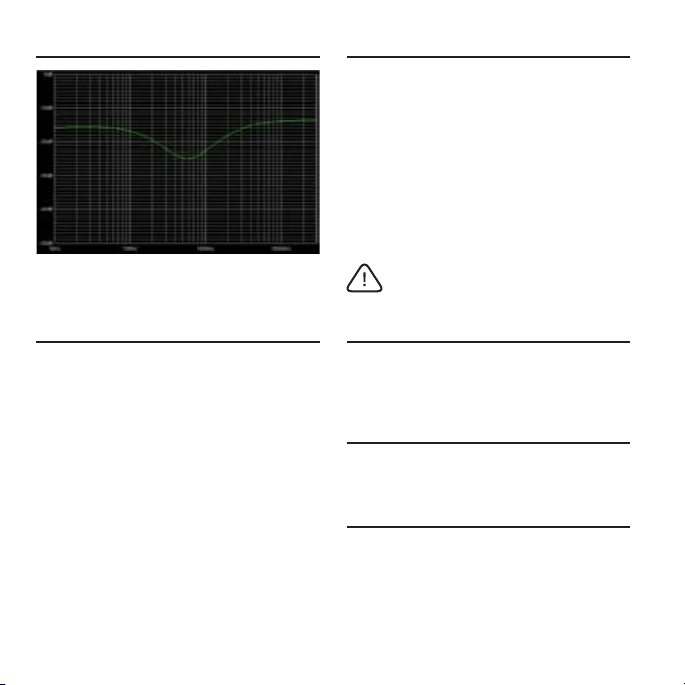

FREQUENCY RESPONSE
Snapshot of frequency response with all controls set at noon.
FLEXI-SWITCH®TECHNOLOGY
This device features Flexi-Switch Technology! This
relay-based, true bypass switching style allows you
to simultaneously use momentary and latching-style
switching.
• For standard latching operation: Tap the footswitch
once to activate the eect and then tap again to bypass.
• For momentary operation: With the eect o, hold the
footswitch down for as long as you’d like to use the eect.
Once you release the switch, the eect will be bypassed.
Since the switching is relay-based, it requires power to
pass signal.
POWER REQUIREMENTS
Current Draw .................... 10 mA
This device takes a 9-18 volt DC power supply with
a standard 2.1mm negative center barrel plug. We
recommend using a pedal-specific, transformer-
isolated, wall-wart power supply or a power supply with
multiple isolated-outputs. Pedals will make extra noise if
there is ripple or unclean power. Switching-type power
supplies, daisy chains and non-pedal specific power
supplies do not always filter dirty power and may result
in unwanted noise.
DO NOT POWER THE ZOAR HIGHER THAN 18V!
TECH SPECS
Input Impedance ................1 MΩ
Output Impedance...........<10 kΩ
ARTWORK
Artwork by Dave Neeson.
WARRANTY
This device has a limited lifetime warranty. If it breaks,
we will fix it. Should you encounter any issues, please
visit www.earthquakerdevices.com/support.
6

7
Hola, queridos amigos pecadores; felicidades por ceder
a sus tentaciones sonoras y dejarse guiar por los espíritus
de la senda del mal hasta esta picadora dinámica de audio
llamada Zoar®.
El Zoar hereda lo mejor del pasado con la mirada puesta en el
futuro. Esto es un fuzz clásico que convive con una sección de
ecualizador pasivo de tres bandas en la que puede confiar; todo
ello uniendo la precisión moderna con un poco de brujería del
medio oeste. Una herramienta diseñada para deleitar tanto a
los que les gusta experimentar como a los puristas. Un pie en la
carretera y el otro en un cómodo sillón, por así decirlo…
El Zoar es una distorsión discreta de ganancia media-alta
(solo a transistores; ¡nada de amplificadores operacionales
ni diodos!) que tiene esa calidad de respuesta de tipo
amplificadortradicionalanheladaportodoelmundo.Hasido
ajustado con máxima precisión para crear una distorsión de
sonido moderna y de alta fidelidad altamente modelable,
pero con el alma de los circuitos de la vieja escuela para
ofrecer un sonido que resulta instantáneamente familiar
y deliciosamente único. ¿Quiere un brillo definido y la
rigidez de una saturación? Aquí los tiene. ¿Quiere ese fuzz
de ganancia media-baja perfecto para guitarras y bajos
con afinaciones de tipo drop? Aquí lo tiene. ¿Quiere poder
retocar y controlar cada matiz de su sonido, desde un ligero
repique hasta hacer estallar las paredes con una saturación
potente? Entonces este es su pedal.
Esta unidad meticulosamente diseñada tiene seis mandos
que lepermiten personalizar absolutamente susonido conlos
controles Level, Weight, Gain, Bass, Middle y Treble. El piloto
rojo indica el momento en que la distorsión ha sido activada
por medio del pedal Flexi-Switch®y en que, por tanto.
El control Gain del Zoar le permite cubrir un rango que va
desde el borde del acantilado más escarpado hasta los más
profundos abismos. El carácter de la distorsión depende en
gran medida del ajuste del control Weight, así como del tipo
de pastilla de su guitarra, y la sección EQ lo afina aún más.
Si bien tiene sus raíces en un pasado muy familiar, el
ecualizador pasivo de 3 bandas ha sido afinado con
precisión para los sonidos más modernos. Aunque este
estilode modeladodesonidoparece simpleensusuperficie,
es engañosamente complejo y altamente interactivo. A
continuación le ofrecemos algunos consejos para utilizar el
Zoar y que vea todo lo que le tiene bajo el interior.
• Si los mandos Bass, Middle y Treble están en cero,
no pasará ningún sonido. Ésta es la naturaleza de un
ecualizador pasivo.
• El subir el volumen de una de las tres bandas afectará
a las otras dos.
• El colocar las tres bandas en la posición de las 12 en
punto le dará una respuesta completamente diferente
que el ajustarlas todas a las 9 en punto, o a la 1 en punto,
a las 2… ya sabe a qué nos referimos.
En resumen, muy interactivo. Un buen punto de partida es
ajustar las tres bandas en la posición de las 12 en punto y
probar después con cada una por separado.
Los controles Gain y el ecualizador de 3 bandas le brindan
opciones casi ilimitadas con gran enfoque y precisión,
pero el verdadero poder del Zoar es el control Weight. Este
control marca la cantidad de graves que pasan al circuito,
controlando así todo el carácter del pedal. Simplemente
coloque el ecualizador de 3 bandas a las 12 en punto y
ajusteWeight para ver hasta qué punto determina su sonido.
Desde un sencillo realce limpio hasta una distorsión de alta
ganancia, pasando por una saturación o por el clásico

8
territorio fuzz de Hi-Fi, esta función le ofrece todo.
El control Level le ofrece la ganancia unitaria alrededor de la
posición de las 12 en punto, pero eso dependerá de dónde
estén ajustados el resto de controles. Además de controlar
el volumen de salida, también desempeña un pequeño
papel en el control del sonido del Zoar. Al ajustar el control
Level con cualquier combinación de EQ (realzar las bandas
de frecuencia y cortar el volumen de salida), puede lograr
curvas drásticamente diferentes que darán la sensación de
control de tono de tipo filtro pasabajos más tradicional.
¿Quiere elevar su espíritu sonoro al siguiente nivel? ¡Pruebe
a hacer funcionar el Zoar a un voltaje más alto! El Zoar
admite hasta 18 V de corriente continua. Los voltajes más
altos producirán una respuesta de frecuencia diferente
con un dinamismo más definido y una respuesta más
rápida. Cuando esta unidad reciba 18 V, la gama de sonidos
limpios se ampliará, los sonidos sucios se volverán más
impactantes con una mejor articulación de las notas, las
frecuencias graves serán más compactas, el control Treble
cubrirá un espectro más amplio sin hacer que el sonido se
vuelva áspero y el volumen de salida casi se duplicará. ¡La
experiencia es parecida a la de conectarse a un muro de
amplificadores de válvulas de alta potencia!
Cada Dynamic Audio Grinder Zoar es fabricado justo al norte
de la montaña Zoar, en la colonia EarthQuaker Devices, por
las hábiles manos de un grupo de encantadores humanos
y de un cariñoso robot bajo el espíritu guía de los Zoaritas.
CONTROLS
LEVEL
Ajusta el volumen de salida.
WEIGHT
Este es un control de frecuencia de entrada
que modifica el sonido y la saturación de
la distorsión. El girar este Weight hacia la
derecha permite que pasen más frecuencias
graves. Esto aumenta la ganancia, permite
que las frecuencias más graves saturen más
rápido y que el sonido del pedal cambie desde
una distorsión compacta a un fuzz ligero.
GAIN
Gírelo hacia la derecha para aumentar la
distorsión. Esto ajusta la polarización o bias
del transistor. Un pequeño sonido de estática
cuando lo gire es completamente normal.
BASS
Control pasivo de graves, ajusta el
contenido de bajas frecuencias entre 0 y
800Hz +/- 15dB.
MIDDLE
Control pasivo de medios, ajusta el contenido
de frecuencias de rango medio entre 500 Hz y
3 kHz +/- 10 dB.
TREBLE
Control pasivo de agudos, ajusta el contenido
de altas frecuencias entre 1 y 10 kHz +/-15dB.
CONSEJO PARA PROFESIONALES
Comience con Bass, Middle yTreble colocados
en la posición de las 12 en punto y ajústelos a
partir de allí. Estos controles son altamente
interactivos y ajustables. Un leve movimiento
produce un gran cambio.

9
FREQUENCY RESPONSE
Instantánea de la respuesta de frecuencia con todos los
controles colocados a las 12 en punto.
TECNOLOGÍA FLEXI-SWITCH®
¡Este dispositivo dispone de la tecnología Flexi-Switch!
• Para el funcionamiento de tipo bloqueo standard: Para el
funcionamiento de tipo pedal de bloqueo standard, pulse
una vez el pedal para activar el efecto y vuélvalo a pulsar
para dejarlo en bypass.
• Para el funcionamiento de tipo momentáneo: Para
el funcionamiento de pedal de tipo momentáneo,
mantenga pulsado el pedal durante el tiempo que quiera
usar el efecto. Una vez que deje de pulsar el interruptor,
el efecto quedará en bypass.
Dado que la conmutación está basada en relé, requiere de
alimentación eléctrica para pasar la señal.
ALIMENTACIÓN
Amperaje...............................10 mA
Este dispositivo usa un adaptador de corriente de 9-18 voltios
standard con conector de tipo tubo de 2,1 mm y polo negativo
interior. Le recomendamos que use siempre adaptadores
de corriente de conexión a pared, con aislamiento por
transformador y diseñados especialmente para pedales o
fuentes de alimentación con salidas múltiples aisladas. Los
pedales producirán un mayor nivel de ruido si hay una entrada
de corriente sucia o con muchas oscilaciones. Las fuentes
de alimentación conmutadas, las de conexión en cadena y
aquellas no diseñadas especialmente para pedales no filtran
la señal de corriente sucia y dejan pasar ruido no deseado.
¡NO ALIMENTAR EL ZOAR A MÁS DE 18V!
ESPECIFICACIONES TÉCNICAS
Impedancia de entrada...........1 MΩ
Impedancia de salida..........<10 kΩ
ARTE
Arte de Dave Neeson.
GARANTÍA
Este dispositivo tiene una garantía limitada de por vida.
Si se estropea, lo arreglaremos. En el improbable caso
de que detecte cualquier tipo de problema, visite la web
www.earthquakerdevices.com/support.

10
Bonjour chers dissidents, merci de céder à vos
tentations tonales et de suivre les esprits des chemins
les moins fréquentés jusqu’au broyeur audio dynamique
connu sous le nom de Zoar®.
Zoar revient sur le passé et garde les yeux tournés vers
l’avenir. Une fuzz classique vivant en communauté
avec une section d’égalisation passive à trois bandes
éprouvée ; mise en forme avec une précision moderne et
un peu de sorcellerie du Midwest. Un outil conçu pour
ravir les chercheurs comme les puristes. Un pied dans le
caniveau, un poing dans l’or en quelque sorte…
Zoar est une distorsion discrète à gain moyen-élevé
(utilisant uniquement des transistors ; pas d’ampli-op
ni de diodes ici !) qui a cette qualité d’ampli sensible
au toucher dont tout le monde rêve. Elle a été finement
réglée pour créer une distorsion hi-fi et moderne
hautement modifiable, mais avec les fantômes des
circuits de la vieille école pour orir une mouture à la
fois instantanément familière et délicieusement unique.
Vous voulez l’éclat et la précision définis d’un overdrive ?
Elle l’a. Vous voulez ce fuzz à gain bas-medium qui est
parfait pour les guitares et basses accordées en drop ?
Elle l’a. Vous voulez être capable de composer et de
contrôler chaque nuance de votre son, du tintement au
bord de la rupture jusqu’à une forte saturation à exploser
les murs ? Alors cette pédale est faite pour vous.
Ce boîtierméticuleusement conçudisposede sixboutons
qui vous permettent de véritablement personnaliser
votre son avec les commandes Level, Weight, Gain, Bass,
Middle et Treble. Le voyant LED rouge indique lorsque
la distorsion est activée par l’interrupteur compatible
Flexi-Switch®.
Le contrôle du Gain sur Zoar va du bord de la falaise
jusqu’à un abîme Crunchy et grinçant. Le caractère de la
distorsion dépend fortement du réglage de la commande
Weight ainsi que du type de micro de votre guitare, et il
est encore ané par la section EQ.
Tout en puisant ses racines dans un passé très familier,
l’égaliseur passif à 3 bandes a été finement réglé pour
les sons modernes. Bien que ce style de mise en forme
du son semble simple en surface, il est trompeusement
complexe et hautement interactif. Voici quelques
conseils pour composer avec Zoar et apprendre tout ce
qu’il a à enseigner.
• Si les commandes Bass, Middle et Treble sont toutes
mises à zéro, aucun son ne passera. C’est la nature
d’un égaliseur passif.
• Augmenter l’une des trois bandes aectera les deux
autres.
• Régler les trois bandes à l’unisson à midi vous
donnera une réponse complètement diérente que
les mettre toutes à l’unisson à 9 heures ou, disons, à
1 heure, à 2 heures… vous entrevoyez l’idée.
Vous voyez, hautement interactif. Un bon point de
départ consiste à régler les trois groupes à midi et à
expérimenter chacun d’eux individuellement.
Les commandes de l’EQ-3 bandes et de Gain vous
orent des options presque illimitées avec une grande
concentration et une précision sensible, mais le
véritable moteur de Zoar est la commande de Weight.
Cette commande dicte la quantité de graves transmise
au circuit, contrôlant ainsi tout le caractère de la pédale.
Réglez simplement l’égaliseur 3 bandes sur 12 heures
et ajustez le bouton Weight pour voir à quel point il

11
dicte votre son. Du simple boost clair à la distorsion à
gain élevé en passant par l’overdrive jusqu’au champ
croustillant du fuzz Hi-Fi, cette fonction vous ore tout.
Le contrôle Level atteint le gain unitaire vers midi,
mais cela dépend de comment les autres contrôles
sont définis. En plus de contrôler le volume de sortie, il
joue également un petit rôle dans le contrôle du son de
Zoar. En ajustant le contrôle Level avec n’importe quelle
combinaison d’égalisation (en augmentant les bandes
de fréquences et en réduisant le volume de sortie), vous
pouvez obtenir des courbes radicalement diérentes qui
donnent la sensation d’un contrôle de tonalité de type
filtre passe-bas plus traditionnel.
Vous voulez élever votre esprit sonore à un niveau
supérieur ? Essayez Zoar à une tension de voltage plus
élevée ! Zoar peut gérer une alimentation jusqu’à 18 V
DC. Des tensions plus élevées produiront une réponse
en fréquence diérente avec une dynamique plus définie
et une réponse plus rapide. Lorsqu’elle est alimentée
à 18 V, la gamme de sons clairs est élargie, les sons
saturés deviennent plus percutants avec une meilleure
articulation des notes, les basses fréquences sont plus
précises, la commande Treble couvre alors un spectre
plus large des aigues sans devenir dur et le volume de
sortie double presque ! L’expérience n’est pas sans
rappeler le branchement sur un mur d’amplificateurs à
tubes de haute puissance !
Chaque Zoar Dynamic Audio Grinder est fabriqué juste
au nord de la montagne Zoar dans la colonie EarthQuaker
Devices par de nombreux charmants humains et un
adorable robot sous l’esprit directeur des Zoarites.
CONTROLS
LEVEL
Règle le volume de sortie.
WEIGHT
Il s’agit d’un contrôle de fréquence d’entrée
qui modifie le son et la saturation de la
distorsion. Tourner Weight dans le sens des
aiguilles d’une montre permet de laisser
passer davantage de basses fréquences.
Cela augmente le gain, permet aux basses
fréquences de s’écrêter plus rapidement et
peut faire passer le son de la pédale d’une
distorsion précise à une fuzz lâche.
GAIN
Tournez dans le sens des aiguilles d’une
montre pour augmenter la distorsion. Cela
ajuste la polarisation du transistor. Un petit
bruit statique lors de la rotation du bouton
est tout à fait normal.
BASS
Contrôle passif des basses, ajuste le
contenu basse fréquence entre 0 et 800 Hz
+/- 15 dB.
MIDDLE
Contrôle passif des médiums, ajuste le
contenu des fréquences médiums entre 500
Hz et 3 kHz +/- 10 dB.

12
TREBLE
Contrôle passif des aigus, ajuste le contenu
haute fréquence entre 1 kHz et 10 kHz +/-15
dB+/-15dB.
ASTUCE DE PRO
Commencez avec Bass, Middle et Treble
réglés à midi et ajustez à partir de là. Ces
commandes sont hautement interactives
et réglables. Un petit mouvement peut avoir
beaucoup d’eet.
FREQUENCY RESPONSE
Aperçu de la réponse en fréquence avec toutes les commandes
réglées à midi .
TECHNOLOGIE FLEXI-SWITCH®
Cet appareil est doté de la technologie Flexi-Switch !
Ce style d’interrupteur avec véritable bypass à relais
vous permet d’utiliser simultanément une commutation
momentanée et une commutation alternée.
• Pour une opération de type alternatif standard :
Appuyez une fois sur la pédale pour obtenir l’eet,
puis appuyez à nouveau pour activer le bypass.
• Pour un fonctionnement momentané : Lorsque l’eet
est désactivé, maintenez la pédale enfoncée aussi
longtemps que vous souhaitez utiliser l’eet. Une fois
que vous relâchez lecommutateur,l’eet sera enbypass.
Comme la commutation est basée sur des relais, une
alimentation est requise pour passer le signal.
ALIMENTATION ÉLECTRIQUE
Consommation ................. 10 mA
Cet appareil requiert une alimentation 9-18 volt DC (courant
continu) avec pôle central négatif standard de 2.1mm.
Nous recommandons d’utiliser une alimentation murale
spécifique à la pédale, isolée par transformateur, ou une
alimentation avec plusieurs sorties isolées. Les pédales
produiront un bruit supplémentaire en cas d’ondulation ou
d’alimentation irrégulière. Les alimentations à découpage,
les chaînages et les alimentations non spécifiques pour
pédales ne filtrent pas forcément l’alimentation et laissent
passer des bruits indésirables.
NE PAS ALIMENTER LE ZOAR À PLUS DE 18 V!

13
CARACTÉRISTIQUES TECHNIQUES
Impédance d’entrée ...........1 MΩ
Impédance de sortie........ <10 kΩ
ILLUSTRATION
Illustration de Dave Neeson.
GARANTIE
Cet appareil a une garantie à vie limitée. Si ça casse, on
répare. Si vous rencontrez des problèmes, veuillez visiter
www.earthquakerdevices.com/support.

14
Cari vecchi compagni dissidenti, vogliamo ringraziarvi per
avere infine ceduto alle vostre tentazioni sonore e deciso di
dare ascolto al vostro spirito, scegliendo di intraprendere il
sentiero meno battuto che conduce a quell’eetto grinder
dinamico, noto col nome di Zoar®.
Zoar risale al passato e proietta il suo sguardo al futuro. Al
suo interno convivono in comunione e d’accordo un fuzz
classico e una sezione EQ passiva atre bande ben collaudata;
il tutto arricchito dalla precisione dei dispositivi moderni
e da un pizzico di stregoneria del Midwest. Uno strumento
progettato per deliziare sperimentatori e puristi. A metà
strada tra terra e cielo, per così dire…
Zoar produce una distorsione discreta dal guadagno medio-
alto (vengono impiegati solo transistor: niente opamp
o diodi!) capace di esprimere quella particolare qualità
sonora tipica delle unità amp, sensibile al tocco, che tutti
desiderano. È stato accuratamente messo a punto per
creare una distorsione ampiamente modificabile e dal suono
moderno e hi-fi ma con la reminiscenza dei circuiti vecchia
maniera, per orire una sonorità macinante che risulta subito
familiare e allo stesso tempo deliziosamente unica. Desideri
la brillantezza definita e la solida tenuta di un overdrive?
Zoar ce l’ha. Desideri quell’eetto fuzz dal guadagno medio-
basso, perfetto per chitarre e bassi con accordatura drop?
Zoar ce l’ha. Vuoi regolare e controllare ogni sfumatura del
tuo suono, passando dalle timbriche più stridenti e portate al
limite fino alla saturazione più pesante capace di buttare giù
le pareti? Allora questo è il pedale che fa per te.
Questo dispositivo meticolosamente progettato dispone di
sei manopole di controllo che consentono di personalizzare
sul serio il tuo suono: Level, Weight, Gain, Bass, Middle e
Treble. L’indicatore LED rosso indica quando la distorsione
risulta attivata, tramite il pulsante a pedale dotato di
tecnologia Flexi-Switch®.
Il controllo Gain di Zoar è capace di raggiungere la soglia del
break-up e andare oltre, fino a farti precipitare negli abissi
delle sonorità più crunchy e macinanti. Il carattere della
distorsione è fortemente dipendente dall’impostazione del
controllo Weight nonché dal tipo di pickup della chitarra, ed è
ulteriormente ottimizzato dalla sezione EQ.
Pur aondando le sue radici in un passato molto familiare,
l’equalizzatore passivo a 3 bande è stato accuratamente
messo a punto per i toni moderni. E sebbene questo stile di
modellamento del tono possa apparire semplice, è in realtà
incredibilmente complesso e altamente interattivo. Ecco
alcuni suggerimenti per entrare in connessione con Zoar e
apprendere tutto ciò che può insegnare.
• Se i controlli Bass, Middle e Treble vengono tutti azzerati,
non passerà alcun suono. È questa la natura di un EQ
passivo.
• L’aumento del livello di un delle tre bande influenzerà le
altre due.
• Impostando tutte e tre le bande all’unisono ruotando le
rispettive manopole in posizione a ore 12, si otterrà una
risposta completamente diversa rispetto a ciò che si
ottiene posizionandole tutte a ore 9, piuttosto che a ore
1, a ore 2 ecc… abbiamo reso l’idea.
Tutto risulta davvero estremamente interattivo. Un buon
punto di partenza consiste nell’impostare tutte etre le bande
a ore 12 e sperimentare singolarmente con ciascuna.
I controlli dell’EQ a 3 bande e del Gain orono possibilità
pressoché illimitate, ponendo sempre grande attenzione,
sensibilità e precisione – ma il vero punto di forza di Zoar è
il controllo Weight. Questo controllo determina la quantità di

15
basse frequenze che passeranno nel circuito, controllando
così il carattere globale del pedale. È suciente impostare
l’equalizzatore a 3 bande a ore 12 e regolare il controllo
Weight per rendersi conto di quanto drasticamente influenza
il tuo suono. Questa funzione mette a disposizione tutto:
potrai passare da un semplice clean boost a una distorsione
high gain, fino all’overdrive e oltre, entrando nel territorio di
un croccante suono fuzz Hi-Fi.
Il controllo Level raggiunge il guadagno unitario posizionando
la manopola a ore 12, ma ciò dipende anche da come sono
regolati gli altri controlli. Oltre a controllare il volume di uscita,
svolge un piccolo ruolo anche nel controllo del voicing di Zoar.
Regolando il controllo Level con qualsiasi combinazione di EQ
(intensificando le bande di frequenza e riducendo il volume di
uscita), è possibile ottenere curve drasticamente diverse che
restituiscono maggiormente la sensazione di un tradizionale
controllo di tono dei filtri passa-basso.
Vuoi elevare il tuo spirito sonoro a un livello superiore?
Prova a usare Zoar ai voltaggi più elevati! Zoar può gestire
un’alimentazione fino a 18 V CC. Tensioni più elevate
produrranno una risposta in frequenza diversa, con una
dinamica più definita euna risposta più rapida. Se alimentato
a 18 V, la gamma dei toni clean viene ampliata, i toni sporchi
diventano più incisivi e con una migliore articolazione delle
note, le basse frequenze vengono serrate, il controllo Treble
coprirà uno spettro più ampio senza generare sonorità
aspre, mentre il volume di uscita viene quasi raddoppiato!
L’esperienza non è aatto diversa dal collegarsi a un muro di
amplificatori valvolari ad alto wattaggio!
Ogni Zoar Dynamic Audio Grinder viene prodotto appena
poco a nord della montagna Zoar, nella colonia EarthQuaker
Devices, da molti deliziosi esseri umani e da un amorevole
robot sotto lo spirito-guida degli Zoariti.
CONTROLS
LEVEL
Regolazione del volume d’uscita.
WEIGHT
Questo è un controllo della frequenza di
ingresso che modifica la voce e la saturazione
della distorsione. Ruotando la manopola
Weight in senso orario si consente il passaggio
di una maggiore entità di basse frequenze.
Ciò aumenta il guadagno, consente alle
frequenze più basse di andare in distorsione
più velocemente e può spostare il tono
del pedale da una distorsione compatta e
aderente a un fuzz sciolto.
GAIN
Ruota in senso orario per aumentare la
distorsione. Ciò consente di regolare la
polarizzazione del transistor. È del tutto
normale avvertire un leggero rumore statico
durante la rotazione della manopola.
BASS
Controllo passivo dei bassi, regola il
contenuto delle basse frequenze tra 0 e 800
Hz +/- 15 dB.
MIDDLE
Controllo passivo dei medi, regola il
contenuto delle frequenze medie tra 500Hz
e 3kHz +/- 10dB.

16
TREBLE
Controllo passivo degli alti, regola il
contenuto delle alte frequenze tra 1kHz e
10kHz +/-15dB.
SUGGERIMENTO PRO
Inizia le tue regolazioni partendo con le
manopole Bass, Middle e Treble posizionate
a ore 12. Questi controlli sono altamente
interattivi e ottimizzabili. Anche un piccolo
movimento può influenzare notevolmente il
suono.
FREQUENCY RESPONSE
Istantanea della risposta in frequenza con tutti i controlli
impostati a ore 12.
TECNOLOGIA FLEXI-SWITCH®
Questo dispositivo adotta la tecnologia Flexi-Switch! Si
tratta di un tipo di commutazione basata su relè e con
true bypass, che consente di utilizzare simultaneamente
le modalità “momentanea” e “latching”.
• Per l’operatività latching standard: battere una volta sul
pulsante a pedale per attivare l’eetto; battere di nuovo
per bypassarlo.
• Per l’operatività momentanea: con l’eetto disattivato,
tenere premuto il pulsante fino a quando si intende
utilizzare l’eetto. Una volta rilasciato il pulsante, l’eetto
sarà bypassato.
Poiché la commutazione è basata su relè, è necessaria
l’alimentazione per far sì che il segnale possa transitare.
REQUISITI DI ALIMENTAZIONE
Assorbimento di corrente ... 10 mA
Questo dispositivo utilizza un alimentatore DC a 9-18 volt,
dotato di connettore barrel standard da 2.1mm con polo
negativo al centro. Raccomandiamo l’uso di alimentatori
specifici per pedali, con trasformatore isolato di tipo da
parete, oppure alimentatori con uscite multiple isolate. I pedali
generano rumore extra nel caso in cui l’alimentazione presenti
un’oscillazione residua o sia poco pulita. Gli alimentatori di
tipo switching, quelli per il collegamento a catena oppure
gli alimentatori non specifici per pedali, non filtrano
l’alimentazionenonpulita generando rumori indesiderati.
NON ALIMENTARE LO ZOAR A TENSIONE
SUPERIORE A 18V!

17
SPECIFICHE TECNICHE
Impedenza d’ingresso ........1 MΩ
Impedenza d’uscita......... <10 kΩ
ILLUSTRAZIONE
Illustrazione di Dave Neeson.
GARANZIA
Questo dispositivo prevede una garanzia limitata
a vita. In caso di rottura, ci occuperemo della
riparazione. Per qualsiasi problema, visitare il sito
www.earthquakerdevices.com/support.

18
Hallo lieber Distortion-Dissident! Wir freuen uns, dass Sie
wieder einmal Ihrer Sound-Sucht nachgegeben und sich für
Zoar®entschieden haben – den Dynamic Audio Grinder von
EarthQuaker Devices.
Zoar hat seine Wurzeln in einer großen Vergangenheit
und gleichzeitig die Zukunft fest im Gri. Ein klassischer
Fuzz mit einem bewährten passiven Dreiband-Equalizer;
der sich durch die perfekte Mischung aus moderner
Präzision und ein wenig Midwest-Hexerei auszeichnet. Ein
Klangformungswerkzeug,dassowohlExperimentierfreudige
als auch Puristen begeistern wird. Ein Fuß im Matsch, eine
Hand im Kometenschweif … oder so ähnlich.
Zoar ist ein diskret aufgebautes, im Medium- bis High-
Gain-Bereich arbeitendes Distortion-Pedal, in dem nur
Transistoren verwendet werden – hier gibt es also keine
Operationsverstärker oder Dioden. Es zeichnet sich durch
jene Amp-artige Sensibilität aus, die man sich für jedes Pedal
wünscht. Er wurde präzise getuned, um einen weitgehend
justierbaren, modern klingenden Distortion-Eekt in hoher
Qualität zu erzeugen. Gleichzeitig zeichnet es dich durch
eine echte Old-School-Schaltung aus, die für eine Portion
„Grind“ sorgt. Das Ergebnis ist ein Sound, der einem
sofort vertraut und gleichzeitig wundervoll einzigartig ist.
Wünschen Sie sich die Strahlkraft und den straen Sound
eines Overdrives? Kriegen Sie. Steht Ihnen der Sinn nach
Fuzz-Sounds mit niedriger bis mittlerer Verstärkung, perfekt
für Dropped Tunings und Bässe? Kriegen Sie. Möchten
Sie jede Nuance Ihres Sounds kontrollieren; von scharfem
Klirren am Rande des Zusammenbruchs bis zu heftigster,
bühnenerschütternder Sättigung? Dann ist dies genau das
richtige Pedal für Sie.
Dieses mit größter Sorgfalt hergestellte Pedal ist mit
sechs Reglern ausgestattet, mit denen Sie Ihren Sound
maßschneidern können: Level, Weight, Gain, Bass, Middle und
Treble. Die rote Leuchtdiode zeigt an, wenn Sie mit dem Flexi-
Switch®-fähigen Fußschalter die Verzerrungaktivierthaben.
Mit dem Gain-Regler des Zoar decken Sie die gesamte
Klang-Landschaft ab; von knirschenden Abgründen bis zu
markerschütternden Gipfeln. Der Charakter der Verzerrung
hängt stark von der Einstellung des Weight-Reglers sowie
vom Pickup Ihrer Gitarre ab. Mit dem EQ-Bereich des Pedals
können Sie den Sound weiter verfeinern.
Obwohl der passive Dreiband-Equalizer seine Wurzeln in
einer sehr vertrauten Vergangenheit hat, wurde er subtil
modernisiert. Diese Art der Klangformung mag zunächst
schlicht wirken, zeigt sich aber dann doch als komplex und
ausgesprochen interaktiv. Hier sind ein paar Hinweise, wie
Sie den Zoar besser verstehen und optimal einsetzen können.
• Wenn die Regler Bass, Middle und Treble alle auf Null
gestellt sind, durchläuft kein Signal das Pedal. So
funktioniert ein passiver Equalizer nun mal.
• Wenn Sie einen dieser drei Frequenzbereich-Regler auf
einen höherenWert einstellen, wirkt sich das auch auf die
beiden anderen Frequenzbereiche aus.
• Wenn Sie alle drei Bänder auf „12 Uhr“ (Mittelposition)
einstellen, ergibt sich einvöllig andererFrequenzbereich,
als wenn Sie sie alle auf „9 Uhr“ einstellen – und das gilt
natürlich auch für jede andere abgeglichene Position.
Wie Sie sehen – eine sehr interaktive Sache. Ein guter
Ausgangspunkt ist es, alle drei Frequenzbandregler auf
„12 Uhr“ (Mittelposition) zu stellen und dann mit jedem
einzelnen Regler zu experimentieren.
Mit dem Dreiband-Equalizer und dem Gain-Regler
bieten sich Ihnen nahezu unbegrenzte Möglichkeiten

19
zum Maßschneidern Ihres Sounds. Aber das echte
„Betriebsgeheimnis“ des Zoar ist der Weight-Regler.
Mit diesem Regler legen Sie fest, wie groß der Anteil des
Tieftonbereichs ist, der in die EQ-Schaltung geleitet wird.
Damit lässt sich der Klangcharakter dramatisch verändern.
Stellen Sie einfach die Regler des Dreiband-Equalizers auf
„12 Uhr“ (Mittelposition) ein und drehen Sie am Weight-
Regler, um ein Gefühl dafür zu bekommen, wie er den Klang
beeinflusst. Von einem reinen Clean-Boost über eine High-
Gain-Verzerrung bis hin zu Overdrive und knackigem Hi-Fi-
Fuzz bietet Ihnen diese Funktion das volle Spektrum.
Der Level-Regler hat etwa bei „12 Uhr“ (Mittelposition) den
Verstärkungsfaktor Eins (Unity Gain) – dies hängt jedoch von
der Stellungder anderenRegler ab. Nebender Steuerung der
Ausgangslautstärke spielt es auch eine gewisse Rolle bei der
Steuerung der Klangcharakteristik des Zoar. Indem Sie den
Level-Regler und die drei Frequenzbänder des Equalizers
(Anheben der Frequenzbänder und Reduzieren der
Ausgangslautstärke) kombinieren, können Sie dramatische
Eekte erzielen, die an traditionelle Tiefpassfilter erinnern.
Möchten Sie Ihrem Sound die sprichwörtlichen Flügel
verleihen? Dann versuchen Sie, Zoar mit höherer Spannung
zu betreiben! Zoar kann mit einer Spannung von bis zu 18 V
Gleichstrom betrieben werden. Höhere Spannungen
verändern den Frequenzgang; Dynamik und Ansprechzeit
verbessern sich. Wenn Sie eine 18-Volt-Stromversorgung
verwenden, klingen die cleanen Signalanteile oener, die
Verzerrung wirkt druckvoller, während einzelne Noten
artikulierter zu hören sind, der Treble-Regler deckt ein
breiteres Spektrum ab, ohne rau zu klingen – und der
Ausgangspegel ist beinahe doppelt so hoch! Das Resultat
ähnelt durchaus dem Sound einer Wand aus kraftvollen
Röhrenverstärkern!
Jeder Zoar Dynamic Audio Grinder wird nördlich des Zoar-
Berges in der EarthQuaker-Devices-Kolonie von ganz
reizenden Menschen und einem noch reizenderen Roboter
unter der Führung der Zoariten hergestellt.
REGLER
LEVEL
Regelt die Ausgangslautstärke.
WEIGHT
Dies ist ein Frequenzregler am Eingang, mit
dem Sie den Charakter und die Sättigung der
Verzerrungverändern.DrehenSiedenWeight-
Regler im Uhrzeigersinn, um den Anteil tiefer
Frequenzen zu erhöhen. Dies führt zu einer
Gain-Anhebung. Tiefe Signalanteile können
dadurch schneller übersteuert werden, und
der Klang des Pedals wechselt von einer
straen Verzerrung zu einem entspannteren
Fuzz-Sound.
GAIN
Drehen Sie diesen Regler im Uhrzeigersinn,
um die Verzerrung zu erhöhen. Dadurch wird
die Transistorvorspannung angepasst. Ein
etwas erhöhtes Grundrauschen beimErhöhen
der Reglereinstellung ist völlig normal.
BASS
Dieser passive Bassregler passt den Pegel
des Frequenzbereichs zwischen 0 und 800
Hz um ± 15 dB an.

20
MIDDLE
Dieser passive Mittenregler passt den Pegel
des Frequenzbereichs zwischen 500 Hz und
3 kHz um ± 10 dB an.
TREBLE
Dieser passive Höhenregler passt den Pegel
des Frequenzbereichs zwischen 1 kHz und
10 kHz um ± 15 dB an.
PROFI-TIPP
Stellen Sie die Regler Bass, Middle und Treble
auf „12 Uhr“ (neutrale Mittelposition) und
ändern Sie dann deren Einstellungen. Diese
Steuerelemente sind äußerst interaktiv und
ermöglichen weitreichende Anpassungen des
Sounds. Hier können Sie schon mit kleinsten
Änderungen große Eekte erzielen.
FREQUENCY RESPONSE
Darstellung des Frequenzgangs bei Einstellung der drei
Frequenzbandregler auf „12 Uhr“ (Mittelposition).
FLEXI-SWITCH®-TECHNOLOGIE
Dieses Pedal ist mit der Flexi-Switch-Technologie
ausgestattet! Diese auf Relais basierende True-
Bypass-Schaltungstechnologie ermöglicht sowohl den
Momentary- als auch den Latching-Betrieb.
• So nutzen Sie den normalen Latching-Modus:
Drücken Sie einmal auf den Fußschalter, um den
Eekt zu aktivieren. Drücken Sie ihn erneut, um
wieder auf Bypass zu schalten.
• So nutzen Sie den Momentary-Modus: Halten Sie den
Fußschalter so lange gedrückt, wie der Eekt aktiv
sein soll. Wenn Sie den Schalter loslassen, wird auf
Bypass geschaltet.
Da die Umschaltung relaisbasiert erfolgt, ist für
die Durchleitung des Signals eine Stromversorgung
erforderlich.
STROMBEDARF
Stromverbrauch ............... 10 mA
Verwenden Sie zum Betrieb dieses Gerätes ein
Gleichstromnetzteilmit9 bis18 VoltSpannung undeinem
2,1-mm-Stecker (Innenleiter negativ) Wir empfehlen
die Verwendung eines transformatorisolierten, für die
Nutzung mit diesem Eektgerät ausgelegten Netzteils
oder eines Netzteils mit mehreren isolierten Ausgängen.
Restwelligkeit und unzuverlässige Spannungsquellen
können zusätzliche Störgeräusche bei Eektpedalen
verursachen. Schaltnetzteile, Daisy-Chains und nicht für
Eektpedale ausgelegte Netzteile filtern verschmutzten
Strom nicht zufriedenstellend und können ungewollte
