EAS Electric EMD122BI User manual

Parte I: Versión Genérica
EMD122BI
Lea atentamente este manual
antes de utilizar el lavavajillas.
Conserve este manual para futuras
consulta.
Lavavajillas
Manual de Instrucciones
www.easelectric.es
V.1

INFORMACIÓN DE SEGURIDAD
3
CONTENIDO
DESCRIPCIÓN DEL PRODUCTO
8
9
9
11
11
11
14
NOTA:
Revisar la sección de Sugerencias para la resolución de problemas le
ayudará a resolver algunos problemas comunes por usted mismo.
Si no puede resolver los problemas usted mismo, solicite ayuda de un
técnico profesional.
El fabricante, siguiendo una política de constante desarrollo y actualización
del producto, puede realizar modificaciones sin previo aviso.
Si está perdido o desactualizado, puede recibir un nuevo manual de usuario
del fabricante o vendedor responsable.
USO DEL LAVAVAJILLAS
Cargar la sal en el descalcificador
MANTENIMIENTO Y LIMPIEZA
Cuidados Externos
Cuidados Internos
Cuidados del lavavajillas
INSTRUCCIONES DE INSTALACIÓN
Conexión eléctrica
Abastecimiento de agua y drenaje

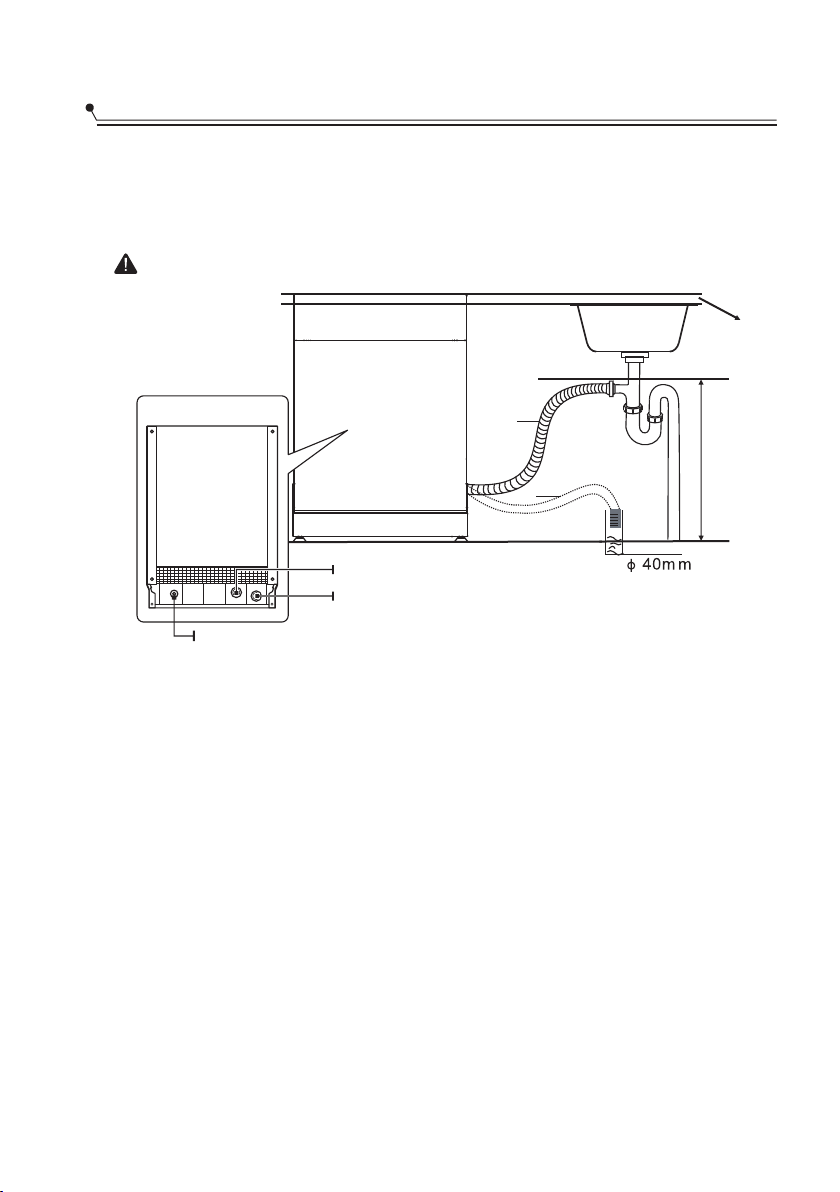

Conexión de las tuberías de drenaje
Ubicación del dispositivo
Libre instalación

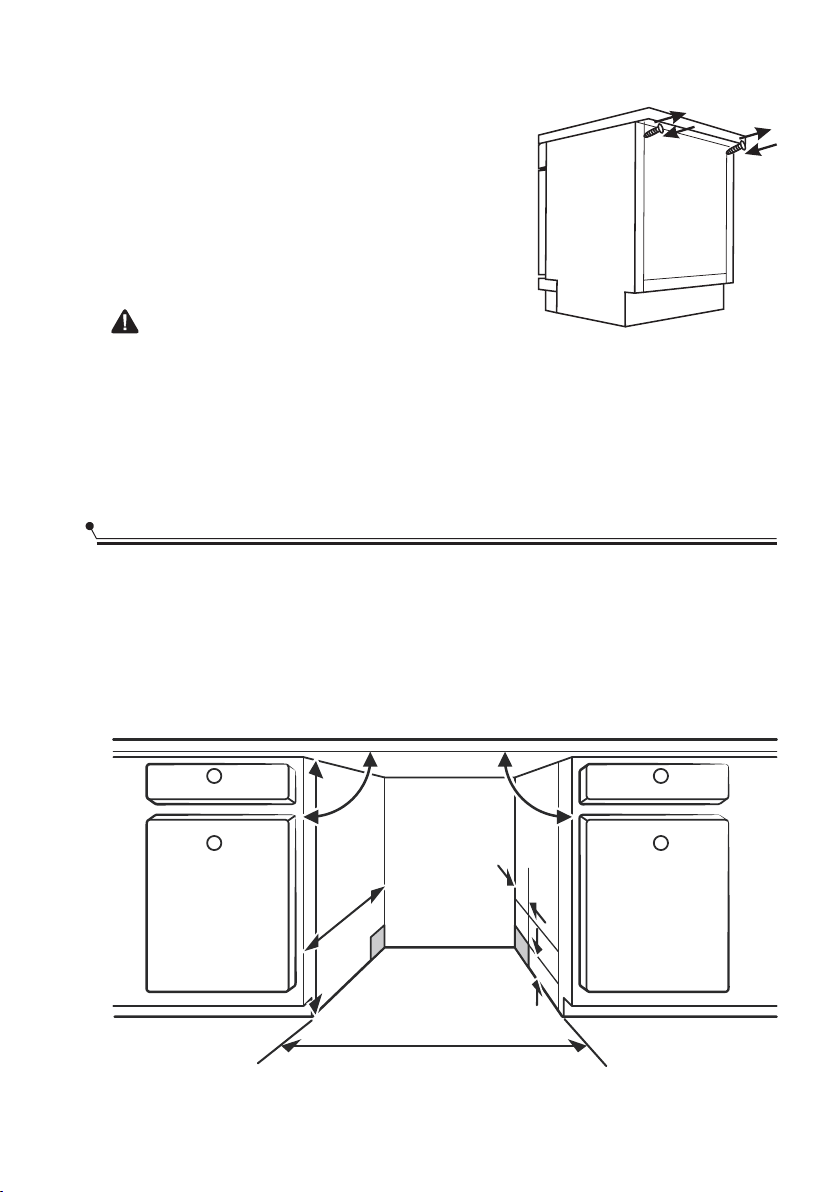

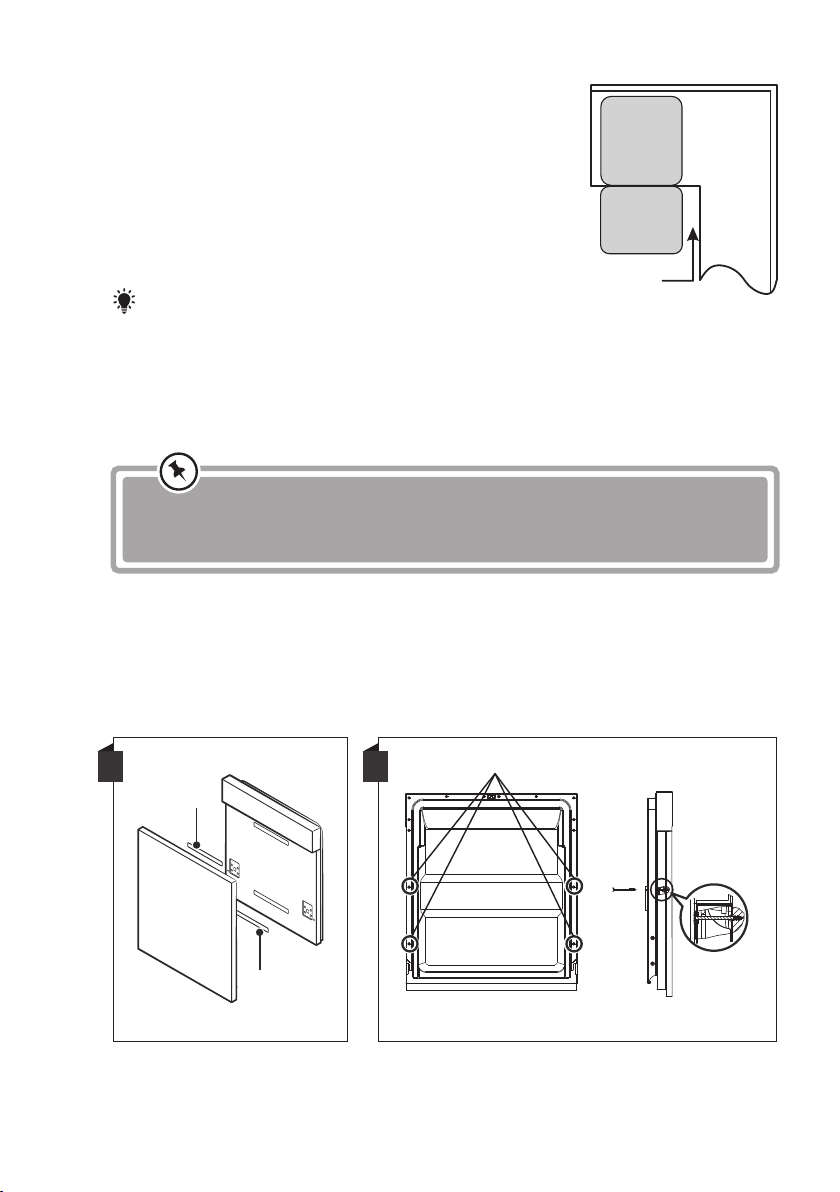

Instalación incorporada (para el modelo de encastre).
15
15
16
17
18
18
RESOLUCIÓN DE PROBLEMAS
24
CARGA DE LAS CESTAS DE ACUERDO CON
EN50242
28
19
V.1

INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Cuando use su lavavajillas, siga las precauciones que se
detallan a continuación:
La instalación y la reparación sólo pueden ser realizadas
por un técnico cualificado.
Este aparato está destinado a ser utilizado en aplicaciones
domésticas y similares como:
-las áreas de cocina del personal en tiendas, oficinas y
otros ambientes de trabajo;
- casas de campo;
- por clientes en hoteles, moteles y otros entornos de tipo
residencial;
- ambientes de tipo bed and breakfast.
Este aparato puede ser utilizado por niños a partir de los 8
años de edad y por personas con capacidades físicas,
sensoriales o mentales reducidas o con falta de experiencia
y conocimientos, si se les ha supervisado o instruido sobre
el uso del aparato de manera segura y si comprenden los
peligros que conlleva. Los niños no deberán jugar con el
aparato. La limpieza y el mantenimiento del usuario no
serán realizados por niños sin supervisión. (Para
EN60335-1)
Este aparato no está destinado a ser utilizado por personas
(incluidos los niños) con una reducción de la capacidad
física, sensorial o capacidades mentales o la falta de
experiencia y conocimientos, a menos que se les haya
dado supervisión o instrucción sobre el uso del aparato por
una persona responsable de su seguridad. (Para
IEC60335-1 ) 3
V.1

¡El material de embalaje podría ser peligroso para los niños!
Este aparato es sólo para uso doméstico en interiores.
Para protegerse contra el riesgo de descargas eléctricas, no
sumerja la unidad, el cable o el enchufe en agua u otro
líquido.
Desenchufe el aparato antes de limpiarlo y de realizar tareas
de mantenimiento.
Utilice un paño suave humedecido con jabón suave y luego
utilice un paño seco para limpiarlo de nuevo
Instrucciones toma de tierra
4
Este aparato debe ser conectado a tierra. En caso
de mal funcionamiento o avería, la puesta a tierra
reducirá el riesgo de una descarga eléctrica al
proporcionar una vía de menor resistencia de la
corriente eléctrica. Este aparato está equipado con
un enchufe con conductor de puesta a tierra.
El enchufe debe conectarse a una toma de corriente
apropiada que se instala y se pone a tierra de
acuerdo con todos los códigos y ordenanzas locales.
La conexión incorrecta del conductor de tierra del
equipo puede provocar el riesgo de una descarga
eléctrica.
Consulte con un electricista cualificado o con un
representante del servicio técnico si tiene dudas
sobre si el aparato está correctamente conectado a
tierra.
V.1

No modifique el enchufe que viene con el aparato; si no
encaja en la toma de corriente.
Tenga una toma de corriente adecuada instalada por un
electricista cualificado.
No maltrate, no se siente ni se ponga de pie en la puerta o
en el estante del lavavajillas.
No haga funcionar el lavavajillas a menos que todos los
paneles del recinto estén correctamente colocados.
Abra la puerta con mucho cuidado si el lavavajillas está
funcionando, hay riesgo de que salgan chorros de agua.
No coloque ningún objeto pesado sobre la puerta ni se pare
sobre ella cuando esté abierta. El aparato podría volcarse
hacia delante.
Cuando cargue los objetos a lavar:
1) Localice los objetos afilados para que no puedan dañar
el sello de la puerta;
2) Advertencia: Los cuchillos y otros utensilios con puntas
afiladas deben cargarse en la cesta con las puntas hacia
abajo o colocarse en posición horizontal.
5
Algunos detergentes para lavavajillas son fuertemente
alcalinos. Pueden ser extremadamente peligrosos si se
ingieren. Evite el contacto con la piel y los ojos y mantenga a
los niños alejados del lavavajillas cuando la puerta esté
abierta.
Compruebe que el detergente en polvo esté vacío después
de completar el ciclo de lavado.
V.1

6
No lavar los artículos de plástico a menos que estén
señalados como "apto para lavavajillas" o su equivalente.
Para los artículos de plástico sin marcar que no estén
marcados, compruebe las recomendaciones del
fabricante.
Use sólo el detergente y los agentes de enjuague
recomendados para su uso en un lavaplatos automático.
Nunca use jabón, detergente para lavar ropa o detergente
para lavar a mano en el lavaplatos.
No debe dejar la puerta abierta, ya que esto podría
aumentar el riesgo de tropezar.
Si el cable de alimentación está dañado, debe ser
sustituido por el fabricante o su agente de servicio o por
una persona con una cualificación similar para evitar un
peligro.
Durante la instalación, la fuente de alimentación no debe
doblarse o aplastarse de forma excesiva o peligrosa.
No manipule los controles.
El aparato debe conectarse a la válvula principal de agua
mediante nuevos juegos de tuberías. Los juegos viejos no
deben reutilizarse.
Para ahorrar energía, en el modo de reposo, el aparato se
apagará automáticamente mientras no se realice ninguna
operación en 30 minutos .
El número máximo de ajustes de lugar a lavar es 12.
La presión máxima de entrada de agua permitida es de
1MPa. La presión mínima de agua de entrada permitida
es de 0,04MPa..
V.1

Disposición de eliminación
En base a la directiva europea 2012/19/UE de
residuos de aparatos eléctricos y electrónicos
(RAEE), los electrodomésticos no pueden ser
arrojados en los contenedores municipales
habituales; tienen que ser recogidos
selectivamente para optimizar la recuperación y
reciclado de los componentes y materiales que los
constituyan y reducir el impacto en la salud
humana y el medio ambiente.
El símbolo del cubo de basura tachado se marca
sobre todos los productos para recordar al
consumidor la obligación de separarlos para la
recogida selectiva.
El consumidor debe contactar con la autoridad
local o con el vendedor para informarse en
relación a la correcta eliminación de su
electrodoméstico.
7
ELIMINACIÓN: No elimine este
producto como residuos
municipales sin clasificar. Es
necesario recoger estos residuos
por separado para un tratamiento
especial.
V.1

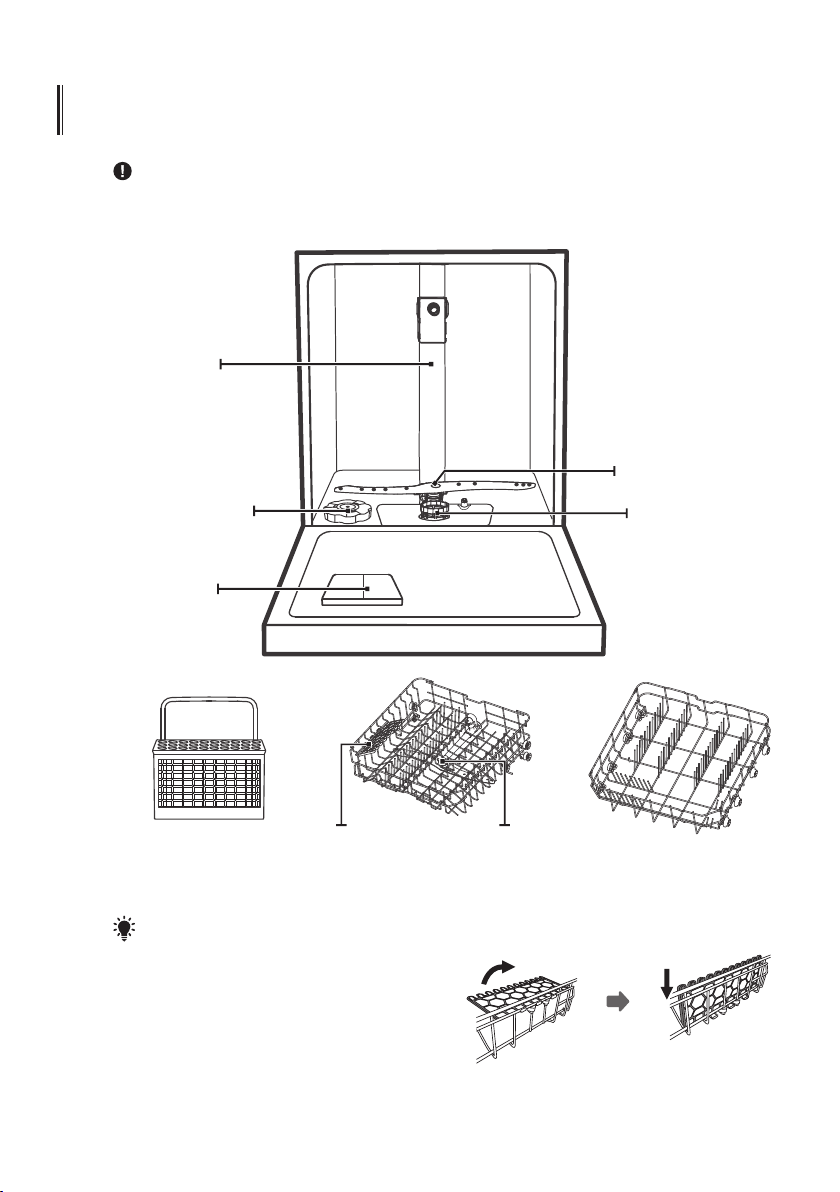

Descripción del producto
Para obtener el mejor rendimiento de su lavavajillas, lea todas las
instrucciones de funcionamiento antes de utilizarlo por primera vez.
IMPORTANTE:
8
Cesta de cubiertos Cajón inferior
Portavasos
Dispensador
Depósito de sal
Para hacer espacio para los artículos
más altos en la cesta superior, levanta el
portavasos hacia arriba.
Entonces puedes apoyar los vasos altos
contra él. También puedes quitarlo
cuando no sea necesario para su uso.
Nota:
Tubería interior
Brazo inferior pulverizador
Ensamblaje del filtro
Cajón superior
Brazo pulverizador superior
V.1

Cargar la sal en el descalcificador
Utilice sólo sal específicamente diseñada para su uso en el lavavajillas.
Cualquier otro tipo de sal que no esté específicamente diseñada para su uso
en el lavavajillas, especialmente la sal de mesa, dañará el ablandador de agua.
En caso de daños causados por el uso de una sal inadecuada, el fabricante no
ofrece ninguna garantía ni se hace responsable de los daños causados.
Llene el depósito de sal sólo antes de realizar un ciclo.
Esto evitará que los granos de sal o el agua salada que se hayan podido
derramar permanezcan en la parte inferior de la máquina durante cualquier
período de tiempo, lo que puede causar corrosión.
ADVERTENCIA
9
Si su modelo no tiene ningún ablandador de agua, puede saltarse esta sección.
Utilice siempre la sal destinada al uso del lavavajillas.
El depósito de sal está situado debajo de la cesta inferior y debe llenarse como se
explica a continuación:
Nota:
USO DE SU LAVAVAJILLAS
Antes de usar su lavavajillas:
Adentro Afuera
1. Ajuste el descalcificador de agua
2. Cargue la sal en el descalcificador
3. Cargue la cesta
4. Llene el dispensador
Por favor, compruebe la sección 1 "Descalcificador de agua" de la PARTE II si
necesita configurar el descalcificador de agua.
V.1

10
Por favor, siga los siguientes pasos para añadir la sal del lavavajillas:
1.Retire la cesta inferior y desenrosque la tapa del depósito.
2.Coloque el extremo del embudo (suministrado) en el agujero y vierta
aproximadamente 1,5 kg de sal de lavavajillas.
3.Llene el contenedor de sal hasta su límite máximo con agua. Es normal que salga
una pequeña cantidad de agua del contenedor de sal.
4.Después de llenar el recipiente, enrosque la tapa con fuerza.
5.La luz de advertencia de sal dejará de estar encendida después de que el
recipiente para la sal se haya llenado con sal.
6.Inmediatamente después de llenar el contenedor de sal, se debe iniciar un
programa de lavado (Sugerimos usar un programa corto). De lo contrario, el sistema
de filtro, la bomba u otras partes importantes de la máquina pueden resultar dañadas
por el agua salada. Esto está fuera de la garantía.
NOTA
El contenedor de sal solo debe rellenarse cuando se encienda la luz de
advertencia de sal ( ) en el panel de control. Dependiendo de lo bien que se
disuelva la sal, la luz de advertencia de la sal puede seguir encendida aunque el
contenedor de sal esté lleno.
Si no hay ninguna luz de advertencia de sal en el panel de control (para algunos
modelos), puede estimar cuándo debe llenarse la sal en el ablandador según los
ciclos que haya realizado el lavavajillas.
Si la sal se ha derramado, ejecute un programa de remojo o rápido para
eliminarla.
V.1

11
MANTENIMIENTO Y LIMPIEZA
Cuidados externos
La puerta y el sello de la puerta
Limpie los sellos de la puerta regularmente con un paño suave y húmedo para
eliminar los depósitos de comida. Cuando el lavavajillas se está cargando, los
residuos de comida y bebida pueden gotear a los lados de la puerta del lavavajillas.
Estas superficies están fuera del armario de lavado y no se accede a ellas por el
agua de los brazos rociadores. Cualquier depósito debe ser limpiado antes de
cerrar la puerta.
El panel de control
Si es necesario limpiar, el panel de control debe limpiarse sólo con un paño
húmedo y suave.
Para evitar la filtración de agua en la cerradura de la puerta y en los
componentes eléctricos, no utilice ningún tipo de limpiador en aerosol.
Nunca utilice limpiadores abrasivos o estropajos en las superficies
exteriores porque pueden rayar el acabado. Algunas toallas de papel
también pueden rayar o dejar marcas en la superficie.
ADVERTENCIA
Cuidados internos
Sistema de filtros
El sistema de filtrado en la base del compartimento de lavado retiene residuos
gruesos sobrantes del ciclo de lavado. Los residuos gruesos recogidos pueden
hacer que los filtros se obstruyan. Compruebe el estado de los filtros con
regularidad y límpielos, si es necesario, con agua corriente. Siga los siguientes
pasos para limpiar los filtros en el compartimento de lavado.
NOTA:
Las imágenes son solo para su referencia, el conjunto de filtros de su
aparato y los brazos roaciadores pueden diferir de la imagen.
V.1

1 2
Sostenga el filtro grueso y gírelo
en sentido contrario a las agujas
del reloj para desbloquear el
filtro. Levante el filtro hacia
arriba y sáquelo del lavavajillas.
El filtro fino se puede sacar de la
parte inferior del conjunto del filtro.
El filtro grueso se puede separar
del filtro principal apretando
suavemente las pestañas en la
parte superior y tirando de él.
3 4
Los restos de comida más grandes
deben limpiarse enjuagando el filtro
con agua corriente.
Para una limpieza más profunda,
use un cepillo de limpieza suave.
Vuelva a montar los filtros en el
orden inverso al del desmontaje,
vuelva a colocar el filtro y gire en el
sentido de las agujas del reloj
hasta la flecha de cierre.
No apriete demasiado los filtros. Vuelva a poner los filtros en secuencia de
forma segura, de lo contrario los residuos gruesos podrían entrar en el
sistema y causar una obstrucción.
Nunca utilice el lavavajillas sin los filtros en su lugar. La sustitución
incorrecta del filtro puede reducir el nivel de rendimiento del aparato y
dañar los platos y utensilios.
ADVERTENCIA
12
Filtro principal
Filtro grueso
Filtro fino
V.1

Lave los brazos en agua jabonosa y
tibia y use un cepillo suave para
limpiar los inyectores. Vuelva a
colocarlos después de enjuagarlos
a fondo.

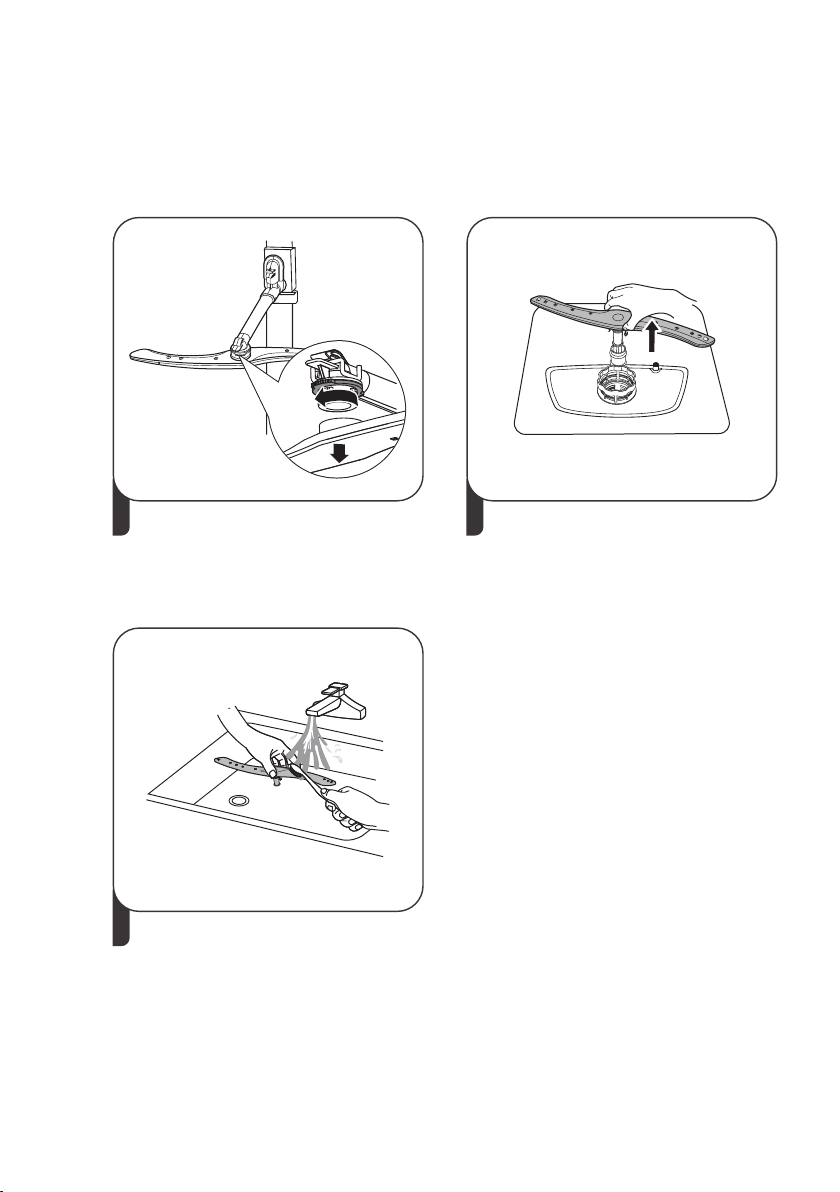

Brazos de pulverización
Es necesario limpiar los brazos de pulverización con regularidad, ya que los
productos químicos del agua dura obstruirán los chorros y los cojinetes de los
brazos.
Para limpiar los brazos de pulverización, siga las siguientes instrucciones:
2
3
Para retirar el brazo pulverizador
inferior, tire del brazo rociador hacia
arriba.
13
1Para quitar el brazo superior
pulverizador, sostenga la tuerca,
gire el brazo en el sentido de las
agujas del reloj para quitarlo.
V.1

14
Cuidado del lavavajillas
Precaución contra las heladas
Por favor, tomen medidas de protección contra las heladas en el lavavajillas en
invierno. Cada vez después de los ciclos de lavado, por favor, operen de la siguiente
manera:
1. Corten la corriente eléctrica del lavavajillas en la fuente de alimentación.
2. Cierre el suministro de agua y desconecte la tubería de entrada de agua de la
válvula de agua.
3. Drene el agua del tubo de entrada y de la válvula de agua. (Utilice un recipiente
para recoger el agua).
4. Vuelva a conectar el tubo de entrada de agua a la válvula de agua.
5. Retire el filtro del fondo de la bañera y utilice una esponja para absorber el agua
del sumidero.
Después de cada lavado
Después de cada lavado, cierre el suministro de agua del aparato y deje la puerta
ligeramente abierta para que la humedad y los olores no queden atrapados en el
interior.
Quite el enchufe
Antes de limpiar o realizar el mantenimiento, retire siempre el enchufe de la toma de
corriente.
No se permite el uso de disolventes ni la limpieza abrasiva
Para limpiar el exterior y las piezas de goma del lavavajillas, no utilice disolventes ni
productos de limpieza abrasivos. Sólo use un paño con agua jabonosa tibia.
Para eliminar las manchas de la superficie del interior, utilice un paño humedecido
con agua y un poco de vinagre, o un producto de limpieza hecho específicamente
para lavavajillas.
Cuando no se utilice durante mucho tiempo
Se recomienda realizar un ciclo de lavado con el lavavajillas vacío y luego quitar el
enchufe de la corriente, cerrar el suministro de agua y dejar la puerta del aparato
ligeramente abierta. Esto ayudará a que las juntas de la puerta duren más tiempo y
eviten que se formen olores dentro del aparato.
Mover el aparato
Si hay que mover el aparato, trate de mantenerlo en posición vertical. Si es
absolutamente necesario, se puede colocar sobre su espalda.
Juntas
Uno de los factores que causan la formación de olores en el lavavajillas es la comida
que queda atrapada en las juntas. La limpieza periódica con una esponja húmeda
evitará que esto ocurra.
V.1

15
Instrucciones de instalación
Asegúrese de que exista una toma de tierra adecuada antes de su uso
ADVERTENCIA
Por seguridad personal:
No utilice un cable de extensión o un enchufe
adaptador con este aparato.
Bajo ninguna circunstancia corte o quite la
conexión a tierra del cable de alimentación.
Atención
ADVERTENCIA
Peligro de descarga eléctrica
Desconecte la energía eléctrica antes de
instalar el lavavajillas.
Si no lo hace, podría provocar la muerte o
una descarga eléctrica.
Requisitos eléctricos
Por favor, mire la etiqueta de clasificación para saber el voltaje de clasificación y
conecte el lavavajillas a la fuente de alimentación apropiada. Utilice el fusible
requerido 10A/13A/16A, se recomienda un fusible de retardo o un disyuntor de circuito
para proporcionar un circuito separado que sirva sólo a este aparato.
Conexión eléctrica
Asegúrese de que el voltaje y la frecuencia de la energía que se está utilizando
corresponde a los de la placa de características. Sólo introduzca el enchufe en una
toma de corriente que esté correctamente conectada a tierra. Si la toma de corriente a
la que debe conectarse el aparato no es adecuada para el enchufe, sustituya la toma
de corriente, en lugar de utilizar adaptadores o similares, ya que podrían causar
sobrecalentamiento y quemaduras.
La instalación de las tuberías y equipos eléctricos debe realizarse por profesionales.
Sobre la conexión de la energía
V.1

Suministro de agua y drenaje
Suministro de agua y drenaje
Conexión de agua fría
Conecte la manguera de suministro de
agua fría a un conector roscado de 3/4
(pulgadas) y asegúrese de que esté
bien sujeta en su lugar.
Si las tuberías de agua son nuevas o
no se han utilizado durante un período
de tiempo prolongado, deje correr el
agua para garantizar que el agua sea
limpia. Esta precaución es necesaria
para evitar el riesgo de que la entrada
de agua se bloquee y dañe el aparato.
Manguera de
suministro de
seguridad
Manguera de
suministro
ordinario
Acerca de la manguera de suministro de seguridad
La manguera de suministro de seguridad consiste en las paredes dobles. El
sistema de la manguera garantiza su intervención bloqueando el flujo de agua en
caso de que se rompa la manguera de suministro y cuando el espacio de aire entre
la manguera de suministro y la manguera corrugada exterior esté lleno de agua.
Cómo conectar la maguera de suministro de seguridad
1. Saque las tuberías de suministro de seguridad completamente del
compartimiento de almacenamiento ubicado en la parte trasera del lavavajillas.
2. Ajuste los tornillos de la tubería de suministro de seguridad al grifo con una
rosca de 3/4 de pulgada.
3. Abra completamente el agua antes de poner en marcha el lavavajillas.
ADVERTENCIA
La tubería que se conecta a un rociador de fregadero puede reventar si se
instala en la misma línea de agua que el lavavajillas. Si su fregadero tiene
uno, se recomienda desconectar la manguera y tapar el agujero.
Cómo desconectar la manguera de suministro de seguridad
1.Cierra el agua.
2. Desenrosque la manguera de suministro de
seguridad del grifo.
16
V.1

Conexión de las mangueras de drenaje
Por favor, fije la manguera de desagüe en la posición A o en la posición B.
B
A
MAX 1000mm
Encimera
Manguera
de desagüe
Inserte la manguera de drenaje en un tubo de desagüe con un diámetro mínimo de 4
cm, o déjela correr en el fregadero, asegurándose de evitar doblarla o retorcerla. La
altura del tubo de desagüe debe ser inferior a 1000 mm. El extremo libre de la
manguera no debe ser sumergido en agua para evitar el reflujo de la misma.
Cómo drenar el exceso de agua de las mangueras
Si el fregadero está 1000 más arriba del suelo, el exceso de agua en las mangueras no
puede ser drenada directamente al fregadero. Será necesario drenar el exceso de agua de
las mangueras a un recipiente o contenedor adecuado que se mantenga fuera y más bajo
que el fregadero.
Salida de agua
Conecta la manguera de drenaje de agua. La manguera de drenaje debe estar
correctamente ajustada para evitar fugas de agua. Asegúrese de que la manguera de
desagüe no está doblada ni aplastada.
Manguera de extensión
Si necesita una extensión de manguera de drenaje, asegúrese de usar una manguera de
drenaje similar.
No debe tener más de 4 metros de largo, de lo contrario el efecto de limpieza del lavavajillas
podría ser reducido.
Conexión del sifón
La conexión de desechos debe estar a una altura inferior a 100 cm (máximo) del fondo del
plato. La manguera de drenaje de agua debe ser fija.
17
Parte trasera del lavavajillas
Entrada de agua
Tubo de desagüe
Cable red principal
V.1

18
Ubicación del dispositivo
Libre instalación
El ajuste entre los armarios existentes
La altura del lavavajillas, 845 mm, ha sido
diseñada para permitir que la máquina se
instale entre los armarios existentes de la
misma altura en las cocinas modernas
instaladas. Las patas pueden ser ajustadas
para que se alcance la altura correcta.
La parte superior laminada de la máquina no
requiere ningún cuidado especial ya que es
resistente al calor, a los arañazos y a las
manchas.
Coloque el aparato en el lugar deseado. La parte trasera debe apoyarse en la pared
que está detrás de él, y los laterales, a lo largo de los armarios o paredes
adyacentes. El lavavajillas está equipado con mangueras de suministro de agua y
de drenaje que pueden colocarse tanto a la derecha como a la izquierda para
facilitar su correcta instalación.
Nivelación del aparato
Una vez que el aparato se posiciona para la
nivelación, la altura del lavavajillas puede ser
modificada a través de el ajuste del nivel de
atornillado de los pies. En cualquier caso, el aparato
no debe inclinarse más de 2°.
Nota:
Sólo se aplica al lavavajillas de libre instalación.
V.1

19
Paso 1. Seleccionar la mejor ubicación para el lavavajillas
La posición de instalación del lavavajillas debe estar cerca de las mangueras de
entrada y salida y del cable de alimentación existentes.
Las ilustraciones de las medidas del armario y la posición de instalación del
lavavajillas.
1. Menos de 5 mm entre la parte superior del lavavajillas y el armario y la puerta
exterior alineada con el armario.
90 ° 90 °
580mm580mm
820mm820mm
100100
8080
Debajo de la encimera existente
(Cuando se instala debajo de una encimera)
En la mayoría de las cocinas modernas sólo hay
una encimera bajo la cual se colocan los
armarios y los electrodomésticos. En este caso,
retire la encimera del lavavajillas desatornillando
los tornillos bajo el borde trasero de la encimera
(a).
aa
bb
Atención
Después de quitar la encimera, los tornillos deben ser atornillados de nuevo
bajo el borde trasero de la encimera (b).
La altura se reducirá entonces a 815 mm, como está previsto en las normas
internacionales (ISO) y el lavavajillas encajará perfectamente bajo la
encimera de la cocina.
Instalación incorporada (para el modelo de encastre)
Líneas de entrada
electrica, de
suministro de agua y
drenaje
Espacio entre la parte
inferior del armario y
el suelo
600 mm(para modelos de 60cm)
450 mm(para modelos de 45 cm)
V.1

20
El panel de madera estético puede ser tratado de acuerdo a los
dibujos de instalación.
A
Pasador
Pasador
Modelo semi integrado
El fijador A y el fijador B se separan, el fijador se coloca A en el panel de madera
estético y el fijador afieltrado B de la puerta exterior del lavavajillas (consulte la
figura A). Después de colocar el panel, fije el panel a la puerta exterior mediante
tornillos y pernos (consulte la figura B).
B
2. Coloque los cuatro tornillos largos
1.Quite los cuatro tornillos cortos
2. Si el lavavajillas está encastrado en la esquina del
armario, debería haber algo de espacio cuando se abra
la puerta.
NOTA:
Armarios Lavavajillas
Puerta del
lavavajillas
Espacio mínimo
de 50 mm
Dependiendo de dónde se encuentre su toma de corriente, es posible que
tenga que hacer un agujero en el lado opuesto del armario.
Paso 2. Dimensiones e instalación del panel estético
V.1
