EAS Electric EMD122W User manual

www.easelectric.es
Lea atentamente este manual
antes de utilizar el lavavajillas.
Conserve este manual para futuras consultas.
Lavavajillas
Manual de Instrucciones
PARTE I : V
ersión Genérica
EMD122W
EMD122X
V.1

CONTENIDO
NOTA:
Revisar la sección de Sugerencias para la resolución de problemas le
ayudará a resolver algunos problemas comunes por usted mismo.
Si no puede resolver los problemas usted mismo, solicite ayuda de un
técnico profesional.
El fabricante, siguiendo una política de constante desarrollo y actualización
del producto, puede realizar modificaciones sin previo aviso.
Si está perdido o desactualizado, puede recibir un nuevo manual de usuario
del fabricante o vendedor responsable.
11
11
11
14
15
15
16
17
18
18
24
28
19
Cuidados externos
Ubicación del dispositivo
RESOLUCIÓN DE PROBLEMAS
DE
USO DE SU LAVAVAJILLAS
Libre instalación
V.1

INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
Cuando use su lavavajillas, siga las precauciones
que se detallan a continuación:
Este dispositivo está destinado a ser utilizado en
aplicaciones domésticas y similares, tales como:
- áreas de cocina para el personal en tiendas, oficinas y
otros entornos de trabajo;
- casas de campo;
- por clientes en hoteles, moteles y otros entornos
residenciales;
- ambientes tipo bed and breakfast.
Este aparato puede ser utilizado por niños a partir de 8
años y personas con capacidades físicas, sensoriales o
mentales reducidas o sin experiencia y conocimiento si
se les ha supervisado o instruido sobre el uso del
aparato de una manera segura y entienden los peligros.
Los niños no deben jugar con el aparato. La limpieza y el
mantenimiento por parte del usuario no deben ser
realizados por niños sin supervisión. (Para EN60335-1)
Este aparato no debe ser utilizado por
personas (incluyendo niños) con capacidades físicas,
sensoriales o mentales reducidas, o falta de experiencia
y conocimiento, a menos que hayan sido supervisadas o
instruidas sobre el uso del aparato por una persona
responsable de su seguridad. (Para IEC60335-1)
3
V.1

¡El material de embalaje puede ser peligroso para los niños!
Este aparato es solo para uso doméstico en interiores.
Para protegerse contra el riesgo de descarga eléctrica, no
sumerja la unidad, el cable o el enchufe en agua u otro líquido.
Desconecte antes de limpiar y realizar tareas de mantenimiento
en el aparato.
Use un paño suave humedecido con jabón suave y luego use
un paño seco para limpiarlo nuevamente.
Instrucciones de toma de tierra
Este aparato debe estar conectado a tierra. En caso de un
mal funcionamiento o avería, la conexión a tierra reducirá
el riesgo de una descarga eléctrica al proporcionar una
ruta de menor resistencia de la corriente eléctrica. Este
electrodoméstico está equipado con un enchufe conductor
de puesta a tierra.
El enchufe debe enchufarse a una toma de corriente
apropiada que esté instalada y conectada a tierra de
acuerdo con todos los códigos y ordenanzas locales.
La conexión incorrecta del conductor de puesta a tierra del
equipo puede provocar el riesgo de una descarga eléctrica.
Consulte con un electricista o técnico de mantenimiento
cualificado si tiene dudas sobre si el aparato está
correctamente conectado a tierra.
4
V.1

No modifique el enchufe provisto con el aparato si no
encaja en la toma de corriente.
Haga que un electricista cualificado instale una toma
de corriente adecuada.
No fuerce, siente o apoye sobre la puerta o la rejilla
del lavavajillas.
No opere su lavavajillas a menos que todos los
paneles estén colocados correctamente.
Abra la puerta con mucho cuidado si el lavavajillas
está funcionando, existe el riesgo de que salga agua.
No coloque objetos pesados ni se apoye en la puerta
cuando esté abierta. El aparato podría volcarse hacia
adelante.
Al cargar artículos para lavar:
1) Ubique los objetos afilados de tal forma que no
dañen el sello de la puerta;
2) Advertencia: los cuchillos y otros utensilios
con punta afilada deben cargarse en la cesta con
sus puntas hacia abajo o colocados en posición
horizontal.
Algunos detergentes para lavavajillas son
fuertemente alcalinos. Pueden ser extremadamente
peligrosos si se ingieren. Evite el contacto con la
piel y los ojos y mantenga a los niños alejados del
lavavajillas cuando la puerta esté abierta.
Compruebe que el cajetín con el detergente en
polvo esté vacío después de completar el ciclo de
lavado.
5
V.1

6
No lave artículos de plástico a menos que estén
marcados como "aptos para lavavajillas" o su
equivalente.
Para artículos de plástico no marcados, verifique las
recomendaciones del fabricante.
Use solo detergentes y agentes de enjuague
recomendados para su uso en un lavavajillas.
Nunca use jabón, detergente para la ropa o detergente
para el lavado de manos en su lavavajillas.
La puerta no debe dejarse abierta, ya que esto podría
aumentar el riesgo de tropiezos.
Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante o su agente de servicio o
una persona cualificada para evitar un peligro.
Durante la instalación, la fuente de alimentación no
debe doblarse o aplanarse de forma excesiva o
peligrosa.
No altere los controles.
El electrodoméstico debe estar conectado a la válvula
principal de agua con nuevos juegos de mangueras. Los
viejos juegos de manguera no deben ser reutilizados.
Para ahorrar energía, en el modo de espera, el aparato
se apagará automáticamente mientras no haya
ninguna operación en 30 minutos.
El número máximo de cubiertos para el lavado es 12.
La presión máxima permisible para el agua es de 1Mpa
La presión m ínima permisible para el agua es de
0.04MPa .
V.1

Eliminación de residuos
Para desechar el paquete y el electrodoméstico por
favor vaya a un centro de reciclaje. Antes, corte el
cable de alimentación y haga que el dispositivo de
cierre de la puerta quede inutilizable.
Los envases de cartón se fabrican con papel
reciclado y deben desecharse en la recolección de
papel desechado para reciclar.
Al asegurarse de que este producto se elimine
correctamente, ayudará a evitar posibles
consecuencias negativas para el medio ambiente y
la salud humana, que de lo contrario podrían ser
causadas por el manejo inapropiado de este
producto.
Para obtener información más detallada sobre el
reciclaje de este producto, comuníquese con la
oficina local de su ciudad y su servicio de
eliminación de desechos domésticos.
ELIMINACIÓN: No deseche este producto como
desecho municipal sin clasificar. La recolección
de tales desechos por separado para un
tratamiento especial es necesaria.
7
En base a la norma europea del 2002/96/CE de residuos
de aparatos eléctricos y electrónicos (RAEE), los
electrodomésticos no pueden ser arrojados en los
contenedores municipales habituales; tienen que ser
recogidos selectivamente para optimizar la recuperación y
reciclado de los componentes y materiales que los
constituyan, y reducir el impacto en la salud humana y el
medio ambiente. El símbolo del cubo de basura tachado se
marca sobre todos los productos para recordar al
consumidor la obligación de separarlos para la recogida
selectiva. El consumidor debe contactar con la autoridad
local o con el vendedor para informarse en relación a la
correcta eliminación de su electrodoméstico.
V.1

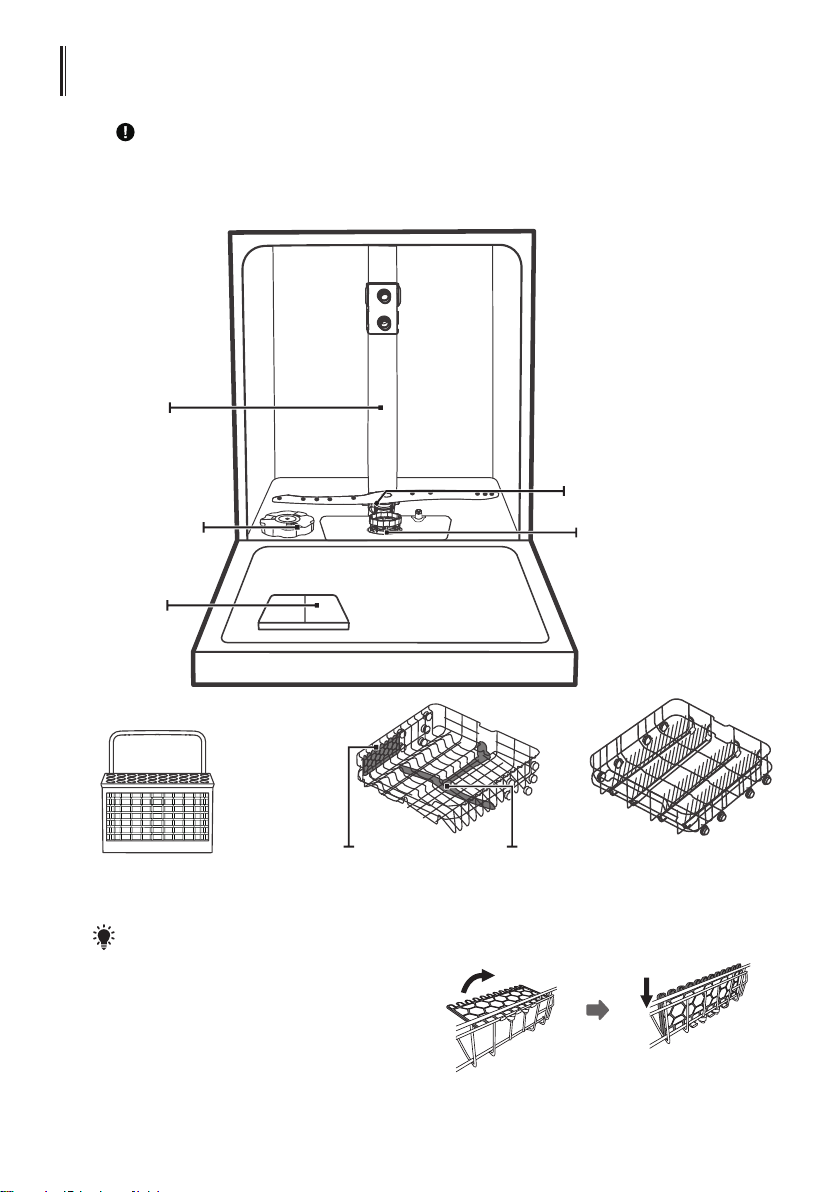

DESCRIPCIÓN DEL PRODUCTO
Para obtener el mejor rendimiento de su lavavajillas, lea todas las
instrucciones de funcionamiento antes de usarlo por primera vez.
IMPORTANTE:
8
Cesto de cubiertos cesta inferior
cesta superior
Brazo de pulverización superior
Dispensador
Contenedor de
sal
Brazo de pulverización inferior
Conjunto de filtro
Tubería
interna
AVISO:
Para hacer espacio para elementos más
altos en la cesta superior, levante la
rejilla para tazas. Puede apoyar las tazas
altas contra la rejilla. También puede
quitarla cuando no necesite utilizarla.
Estante de tazas
V.1

USO DE SU LAVAVAJILLAS
Antes de usar su lavavajillas:
Adentro Afuera
1. Ajuste el descalcificador de agua
2. Cargue la sal en el descalcificador
3. Cargue la cesta
4. Llene el dispensador
Cargar la sal en el descalcificador
¡Solo use sal específicamente diseñada para el uso de lavavajillas!
Cualquier otro tipo de sal no diseñada especialmente para el uso en
lavavajillas, concretamente la sal de mesa, dañará el descalcificador de
agua. En caso de daños causados por el uso de sal inadecuada, el
fabricante no se responsabiliza por los daños causados.
Solo rellene con sal antes de poner en marcha un ciclo.
Esto evitará que los granos de sal o agua salada que se haya derramado
permanezcan en el fondo de la máquina por un período largo de tiempo
causando corrosión.
ADVERTENCIA
9
Si su modelo no tiene ningún descalcificador de agua, puede omitir
esta sección. Siempre use sal para uso en el lavavajillas.
El depósito de de sal se encuentra debajo de la cesta inferior y
debe llenarse como se explica a continuación:
NOTA:
Consulte la sección 1 "Descalcificador de agua" de la PARTE II si necesita configurar el
ablandador de agua. Si necesita configurar el descalcificador de agua.
V.1

10
1. Retire la cesta inferior y desatornille la tapa del depósito.
2. Coloque el extremo del embudo (suministrado) en el orificio y vierta
aproximadamente 1,5 kg de sal de lavavajillas.
3. Llene el depósito de sal hasta su límite máximo con agua. Es normal que salga una
pequeña cantidad de agua del depósito de sal.
4. Después de llenar el dpósito, vuelva a atornillar la tapa.
5. La luz de advertencia de sal se apagará después de que el depósito de sal se haya
llenado.
6. Inmediatamente después de llenar la sal en el depósito, se debe iniciar un programa
de lavado (sugerimos usar un programa corto). De lo contrario, el sistema de filtro, la
bomba u otras partes importantes de la máquina pueden dañarse con el agua salada.
Situaciones como esta, están fuera de garantía.
NOTA:
El depósito de sal solo debe rellenarse cuando la luz de advertencia de sal ( )
se encienda en el panel de control. Dependiendo de la rapidez de la disolución
de la sal, la luz de advertencia puede permanecer encendida aunque el
depósito de sal esté lleno. Si no hay luz de advertencia de falta de sal en el
panel de control (para algunos modelos), puede estimar cuándo se debe llenar
la sal en el descalcificador por los ciclos que ha funcionado el lavavajillas.
Si se derrama la sal, ejecute un prelavado o un programa rápido para
eliminarla.
Siga los pasos de a continuación para agregar sal al lavavajillas:
V.1

LIMPIEZA Y MANTENIMIENTO
Cuidados externos
La puerta y el sello de la puerta
Limpie los sellos de la puerta regularmente con un paño suave y húmedo para
eliminar los depósitos de alimentos.Cuando se carga el lavavajillas, los residuos de
comida y bebida pueden gotear en los lados de la puerta del lavavajillas. Estas
superficies están fuera del compartimento de lavado y los brazos de rociado no
vierten agua en esa zona. Cualquier depósito debe limpiarse antes de que se
cierre la puerta.
Panel de control
El panel de control debe limpiarse SOLAMENTE con un paño suave y húmedo.
Para evitar la penetración de agua en la cerradura de la puerta y los
componentes eléctricos, no use un limpiador en aerosol de ningún tipo.
Nunca use limpiadores abrasivos o estropajos en las superficies
externas porque pueden rayar la superficie. Algunas toallas de papel
también pueden rayar o dejar marcas.
ADVERTENCIA
Cuidados internos
Sistema de filtros
El sistema de filtrado en la base del compartimento de lavado retiene residuos
gruesos sobrantes del ciclo de lavado. Los residuos gruesos recogidos pueden
hacer que los filtros se obstruyan. Compruebe el estado de los filtros con
regularidad y límpielos, si es necesario, con agua corriente. Siga los siguientes
pasos para limpiar los filtros en el compartimento de lavado.
NOTA:
Las imágenes son solo para su referencia, el conjunto de filtros de su
aparato y los brazos roaciadores pueden diferir de la imagen.
11
V.1

1 2
Sostenga el filtro grueso y gírelo
en sentido contrario a las agujas
del reloj para desbloquear el filtro.
Levante el filtro hacia arriba y
hacia afuera del lavavajillas.
El filtro fino se puede sacar de la
parte inferior del conjunto del filtro. El
filtro grueso se puede separar del
filtro principal apretando suavemente
las pestañas en la parte superior y
tirando de él.
3 4
Los restos de alimentos más grandes
se pueden limpiar enjuagando el filtro
con agua corriente.
Para una limpieza más completa, use
un cepillo de limpieza suave.
Vuelva a montar los filtros en el
orden inverso al del desmontaje,
vuelva a colocar el conjunto de filtros
y gírelo en el sentido de las agujas
del reloj hasta la flecha de cierre.
No apriete demasiado los filtros. Vuelva a colocar los filtros en secuencia de
forma segura, de lo contrario podría entrar suciedad en el sistema y causar un
bloqueo.
NUNCA use el lavavajillas sin los filtros en su lugar. El reemplazo incorrecto del
filtro puede reducir el nivel de rendimiento del electrodoméstico y dañar los platos
y utensilios.
ADVERTENCIA
12
Filtro principal
Filtro grueso
Filtro fino
V.1

Lave los brazos en agua jabonosa
y tibia y use un cepillo suave para
limpiar los rociadores. Reemplace
los brazos después de
enjuagarlos completamente.

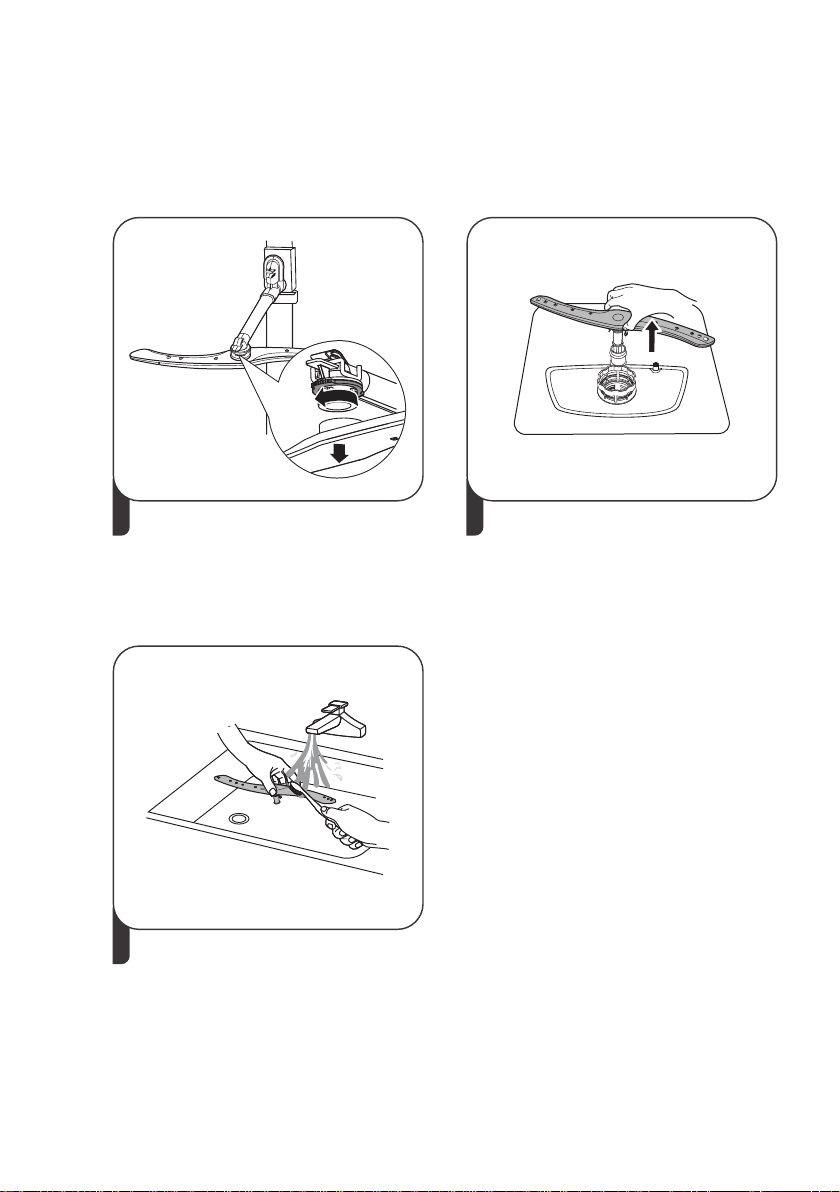

Brazos pulverizadores
Es necesario limpiar los brazos pulverizadores regularmente para evitar que los
químicos del agua dura obstruyan los rociadores y rodamientos de brazo
pulverizador. Para limpiar los brazos pulverizadores, siga las siguientes
instrucciones:
2
3
Para quitar el brazo
pulverizador inferior, sáquelo
hacia arriba.
13
1Para quitar el brazo pulverizador
superior, sostenga la tuerca del
centro de la rueda y gire el brazo
pulverizador en sentido contrario a
las agujas del reloj para quitarlo.
V.1

Cuidados del lavavajillas
1. Corte la corriente eléctrica al lavavajillas en la fuente de suministro.
2. Cierre el suministro de agua y desconecte la tubería de entrada de agua de la
válvula de agua.
3. Drene el agua de la tubería de entrada y de la válvula de agua. (Use un
recipiente para recoger el agua)
4. Vuelva a conectar la tubería de entrada de agua a la válvula de agua.
5. Retire el filtro en el fondo de la cuba y use una esponja para absorber el agua
en el sumidero.
Después de cada lavado
Después de cada lavado, cierre el suministro de agua al aparato y deje la puerta
ligeramente abierta para que la humedad y los olores no queden atrapados en el
interior.
Retire el enchufe
Antes de limpiar o realizar tareas de mantenimiento, siempre quite el enchufe de la
toma de corriente.
Sin disolventes ni limpieza abrasiva
Para limpiar el exterior y las piezas de goma del lavavajillas, no use disolventes ni
productos de limpieza abrasivos. Solo use un paño con agua tibia y jabón.
Para eliminar manchas de la superficie del interior, use un paño humedecido con
agua y un poco de vinagre o un producto de limpieza hecho específicamente para
lavavajillas.
Cuando no esté en uso durante mucho tiempo
Se recomienda que ejecute un ciclo de lavado con el lavavajillas vacío y luego
retire el enchufe de la toma, apague el suministro de agua y deje la puerta del
aparato ligeramente abierta. Esto ayudará a que los sellos de la puerta duren más y
evite que se formen olores dentro del aparato.
Mover el aparato
Si el electrodoméstico debe moverse, intente mantenerlo en posición vertical. Si es
absolutamente necesario, puede colocarse de espaldas.
Sellos
Uno de los factores que hacen que se formen olores en el lavavajillas es la comida
que queda atrapado en los sellos. La limpieza periódica con una esponja húmeda
evitará que esto acabe ocurriendo.
14
Precaución de heladas
Tome medidas de protección contra heladas en el lavavajillas en invierno.
Después de cada ciclo de lavado, opere de la siguiente manera:
V.1

INSTRUCCIONES DE INSTALACIÓN
Asegúrese de que exista una correcta conexión a tierra antes del uso
ADVERTENCIA
Por seguridad personal:
No use un cable de extensión o un enchufe
adaptador con este electrodoméstico.
Bajo ninguna circunstancia, corte o retire la
conexión a tierra del cable de alimentación.
La instalación de las tuberías y equipos eléctricos debe ser realizada por profesionales.
Acerca de la conexión eléctrica
Atención
ADVERTENCIA
Peligro de Descarga Eléctrica
Desconecte la energía eléctrica
antes de instalar el lavavajillas. De
lo contrario, podría producirse la
muerte o una descarga eléctrica.
15
Requisitos eléctricos
Consulte la etiqueta de clasificación para conocer el voltaje nominal y conecte el lavavajillas a
la fuente de alimentación adecuada. Utilice el fusible 10A / 13A / 16A requerido, fusible de
retardo o disyuntor recomendado y proporcione un circuito separado que sirva solo a este
electrodoméstico.
Conexión eléctrica
Asegúrese de que el voltaje y la frecuencia de la corriente correspondan a los de la placa de
características. Solo inserte el enchufe en una toma de corriente que esté conectada a tierra
correctamente. Si la toma eléctrica a la que debe conectarse el aparato no es apropiada para
el enchufe, reemplace el enchufe, en lugar de usar un adaptador o similar, ya que podrían
causar sobrecalentamiento y quemaduras.
V.1

Abastecimiento de agua y drenaje
Conexión de agua fría
Conecte la manguera de suministro de
agua fría a un conector roscado de 3/4
(pulgadas) y asegúrese de que esté
bien sujeta en su lugar.
Si las tuberías de agua son nuevas o
no se han utilizado durante un período
prolongado de tiempo, deje correr el
agua para asegurarse de que el agua
esté limpia. Esta precaución es
necesaria para evitar el riesgo de que la
entrada de agua se bloquee y dañe el
aparato.
manguera de
suministro de
seguridad
manguera de
suministro ordinario
Acerca de la manguera de suministro de seguridad
La manguera de suministro de seguridad consiste en las paredes dobles. El sistema
de la manguera garantiza su intervención bloqueando el flujo de agua en caso de
que se rompa la manguera de suministro y cuando el espacio de aire entre la
manguera de suministro y la manguera corrugada exterior esté lleno de agua.
Cómo conectar la manguera de suministro de seguridad
1. Tire de las mangueras de suministro de seguridad completamente fuera del
compartimiento de almacenamiento ubicado en la parte posterior del lavavajillas.
2. Ajuste los tornillos de la manguera de suministro de seguridad al grifo con
rosca de 3/4 pulg.
3. Encienda completamente el agua antes de encender el lavavajillas.
ADVERTENCIA
Una manguera que se conecta a un rociador del fregadero puede explotar si
se instala en la misma línea de agua que el lavavajillas. Si su fregadero tiene
uno, se recomienda desconectar la manguera y tapar el orificio.
Cómo desconectar la manguera de suministro de seguridad
1. Apague el agua.
2. Desenrosque la manguera de suministro de seguridad del grifo.
16
V.1

Conexión de las mangueras de drenaje
Fije con seguridad la manguera de drenaje en la posición A o en la posición B
B
A
MAX 1000mm
Encimera
Manguera
de drenaje
Inserte la manguera de drenaje en una tubería de drenaje con un diámetro mínimo de 4
cm o déjela acceder al fregadero, asegurándose de evitar dobleces o que aplastamientos.
La altura de la tubería de drenaje debe ser inferior a 1000 mm. El extremo libre de la
manguera no debe sumergirse en agua para evitar el retroceso del mismo.
Cómo drenar el exceso de agua de las mangueras
Si el fregadero está 1000m más alto desde el suelo, el exceso de agua en
las mangueras no se puede drenar directamente en el fregadero. Será
necesario drenar el exceso de agua de las mangueras en un recipiente
adecuado que se mantenga afuera y más bajo que el fregadero.
Salida de agua
Conecte la manguera de drenaje de agua. La manguera de drenaje debe estar
correctamente instalada para evitar fugas de agua. Asegúrese de que la
manguera de drenaje de agua no esté doblada ni aplastada.
Manguera de extensión
Si necesita una extensión de manguera de drenaje, asegúrese de usar una
manguera de drenaje similar. No debe superar los 4 metros; de lo contrario, el
efecto de limpieza del lavavajillas puede verse afectado.
Conexión de sifón
La conexión de desechos debe estar a una altura inferior a 100 cm (máximo)
desde el fondo del plato. La manguera de drenaje de agua debe ser fija.
17
Parte posterior del lavavajillas
Entrada de agua
Tubería de desagüe
Cable de red
V.1

Ubicación del dispositivo
Coloque el aparato en la ubicación deseada. La espalda debe descansar contra
la pared y, los lados, a lo largo de los armarios o paredes adyacentes. El
lavavajillas está equipado con suministro de agua y mangueras de drenaje que
se pueden colocar a la derecha o la izquierda para facilitar la instalación.
Nivelación del dispositivo
Una vez que el electrodoméstico esté posicionado para la nivelación,
la altura del lavavajillas puede modificarse a través de
ajuste del nivel de atornillado de los pies. En cualquier caso, el aparato no debe
estar inclinado más de 2°.
NOTA:
Aplicar solo al lavavajillas de libre
instalación.
Libre instalación
Montaje entre armarios
existentes
La altura del lavavajillas, 845 mm, se ha
diseñado para permitir que la máquina se
instale entre armarios existentes de la
misma altura en cocinas modernas
instaladas. Los pies se pueden ajustar para
alcanzar la altura correcta.
La parte superior laminada de la máquina
no requiere ningún cuidado especial, ya que
es resistente al calor, a prueba de arañazos
y a prueba de manchas.
18
V.1

Debajo de la encimera
(Cuando se ajusta debajo de una encimera)
En la mayoría de las cocinas modernas instaladas,
hay una encimera debajo de la cual se instalan
armarios y electrodomésticos. En este caso, quite
la parte superior del lavavajillas desenroscando los
tornillos debajo del borde posterior de la parte
superior (a).
aa
bb
90 ° 90 °
580mm580mm
820mm820mm
100100
600 mm(para modelos de 60cm)
450 mm(para modelos de 45 cm)
8080
Atención
Después de retirar la parte superior del lavavajillas, los tornillos DEBEN volver a
atornillarse debajo del borde posterior de la parte superior (b).
La altura se reducirá a 815 mm, según lo previsto por el Reglamento Internacional
(ISO) y el lavavajillas se ajustará perfectamente debajo de la encimera.
Instalación incorporada (para el modelo de encastre)
19
Paso 1. Seleccionar la mejor ubicación para el lavavajillas
La posición de instalación del lavavajillas debe estar cerca de las mangueras de entrada y
drenaje existentes y del cable de alimentación.
Ilustración de las dimensiones del mueble y la posición de instalación del lavavajillas.
1. Debe haber menos de 5 mm entre la parte superior del lavavajillas y el mueble y
la puerta exterior alineada con el mueble.
V.1
Espacio entre la parte inferior
del armario y el suelo
Líneas de entrada
electrica, de
suministro de agua y
drenaje

Paso 2. Dimensiones e instalación del panel estético
Armarios Lavavajillas
puerta del
lavavajillas
Espacio mínimo
de 50 mm
NOTA:
Dependiendo de dónde se encuentre su toma de corriente, es posible que
tenga que hacer un agujero en el lado opuesto del armario.
20
El panel de madera estético podría procesarse de acuerdo con el
planos de instalación.
A
pasador
pasador
Modelo semi integrado
El fijador A y el fijador B se separan, el fijador se coloca A en el panel de
madera estético y el fijador afieltrado B de la puerta exterior del lavavajillas
(consulte la figura A). Después de colocar el panel, fije el panel a la puerta
exterior mediante tornillos y pernos (consulte la figura B).
B
2. Apriete los cuatro tornillos largos
1.Tome los cuatro tornillos cortos
2. Si el lavavajillas está encastrado en la esquina
del mueble
,debe haber algo de espacio cuando se
abra la puerta.
V.1
