Easy Track RV2072 User manual

AS EASY AS IT GETS.
1-800-562-4257
If you have any questions, or you’re
missing parts, call our customer
care department.
MONDAY – FRIDAY
8AM TO 5PM EST
Si tienes alguna pregunta o te falta
alguna pieza, comunícate con
nuestro departamento de servicio
al cliente.
LUNES A VIERNES
8AM A 5PM HORA
DEL ESTE
Si vous avez des questions ou s’il
manque des pièces, communiquez
avec notre service à la clientèle.
DU LUNDI AU VENDREDI
DE 8 H À 17 H, HNE
For design ideas and answers to
frequently asked questions, visit our
Web site, www.easytrack.com.
Para obtener ideas y respuestas a las
preguntas frecuentes, consulta nuestro
sitio Web, www.easytrack.com.
Pour des idées conceptuelles et une
foire aux questions, visiter notre site
Web à l'adresse www.easytrack.com.
RV2072
Hanging Hutch
Anaquel para colgar
Bahut suspendu
LOOK INSIDE • MIRA EL INTERIOR • CONTENU DE LA BOÎTE
72" vertical panels (2)
72" paneles verticales (2)
72" panneaux verticaux (2)
23
7⁄8" adjustable shelves (2)
23
7⁄8" estantes ajustables (2)
23
7⁄8" tablettes réglables (2)
23
7⁄8" fixed shelves (2)
23
7⁄8" estantes fijos (2)
23
7⁄8" tablettes fixes (2)
23
7⁄8" support cleat (1)
23
7⁄8" listón de apoyo (1)
23
7⁄8" tasseau (1)
32" Easy Track track (1)
32" riel de Easy Track (1)
32" traverse Easy Track (1)
HARDWARE INCLUDED
INCLUYE HERRAJES
PIÈCES DE FIXATION COMPRISES
shelf pins (8)
clavijas para estantes (8)
supports à tablette (8)
toggle bolts with screws (2)
pernos acodados con tornillos (2)
boulons à ailettes avec vis (2)
#8 x 50mm screws (15)
#8 x 50mm tornillos (15)
#8 x 50mm vis (15)
screw covers (10)
cubiertas para tornillos (10)
cache-vis (10)
Drawers and upper adjustable shelves must be
purchased separately.
Se deben comprar por separado las gavetas
y estantes superiores ajustables.
Les tiroirs et les tablettes supérieures ajustables
doivent être achetés séparément.
1
1
22
3
3
4
4
5
5
If you’re combining this kit
with other Easy Track kits,
you may want to purchase
the 96" track to simplify
installation.
Si estás combinando este
juego con otros de Easy
Track, puedes comprar el
riel de 96" (244 cm) para
simplificar la instalación.
Si vous combinez cet
ensemble avec d'autres
ensembles Easy Track, vous
voudrez peut-être acheter la
traverse de 244 cm (96 po)
pour simplifier l'opération.

Get the big picture.
Analiza el proyecto a grandes rasgos.
Ayez une vue d’ensemble.
Read these installation instructions. Check to see you have all the parts on the
hardware list. If you’re adding optional components, such as drawers, you’ll
find instructions for installing them in their cartons.
Lee estas instrucciones para la instalación. Verifica que tienes todas las piezas
que figuran en la lista de herrajes. Si agregas componentes opcionales, como
gavetas, encontrarás las instrucciones para instalarlos en sus cajas.
Lisez les directives d’installation qui suivent. Assurez-vous d’avoir toutes les
pièces indiquées sur la liste. Les directives d’installation des éléments optionnels
(tiroirs, etc.) figurent dans leurs boîtes respectives.
Check wall type.
Revisa el tipo de pared.
Vérifiez le type de mur.
The screws and toggle bolts in the carton should only be used on standard
drywall, wallboard, or sheetrock walls. To attach the system to other walls,
such as cement or block, use suitable wall anchors, available from your local
hardware store.
Los tornillos y pernos acodados en la caja sólo deben usarse en drywall
estándar, tableros o sheetrock. Para acoplar el sistema a otras paredes, como
cemento o bloque, usa anclajes para pared apropiados y disponibles en tu
tienda de herrajes local.
Les vis et les boulons à ailettes ne doivent être utilisés que sur une cloison sèche,
un panneau mural ou un panneau de gypse. Pour effectuer une installation sur
d’autres types de mur tels que des murs en ciment ou en parpaing, utilisez les
ancrages appropriés en vente chez votre quincaillier.
Remove existing shelves and rods.
Quita los estantes y varillas existentes.
Enlevez les tablettes et les tringles existantes.
Optional: repair any wall holes and repaint now.
Opcional: repara cualquier orificio en la pared y vuelve a pintar.
Facultatif: bouchez les trous et repeindre.
Gather the tools you’ll need.
Reúne las herramientas que necesitarás.
Rassemblez les outils dont vous avez besoin.
TAPE MEASURE
CINTA PARA MEDIR
RUBAN À MESURER
MASKING TAPE
CINTA ADHESIVA PROTECTORA
RUBAN-CACHE
STUD FINDER
DETECTOR DE VIGAS
DÉTECTEUR DE MONTANTS
LEVEL
NIVEL
NIVEAU
PENCIL
LÁPIZ
CRAYON
POWER DRILL, NO.2 PHILLIPS, 1/8" & 1/2" DRILL BITS
TALADRO ELÉCTRICO, PHILLIPS NO. 2,
1/8" & 1/2" BROCAS DE TALADRO
PERCEUSE ÉLECTRIQUE, MÈCHES Nº 2 PHILLIPS,
1/8" & 1/2"
LIFETIME LIMITED WARRANTY
EASY TRACK PRODUCTS ARE MANUFACTURED USING THE HIGHEST QUALITY MATERIALS TO EXACT
TOLERANCES. OUR PRODUCTS INCLUDE A LIMITED LIFETIME WARRANTY. FOR A COMPLETE COPY SEE
WWW.EASYTRACK.COM.
GARANTÍA LIMITADA DE POR VIDA
LOS PRODUCTOS EASY TRACK SE FABRICAN CON MATERIALES DE LA MÁS ALTA CALIDAD PARA
TOLERANCIAS EXACTAS. NUESTROS PRODUCTOS INCLUYEN UNA GARANTÍA LIMITADA DE POR VIDA.
PARA VER UNA COPIA COMPLETA DE LA GARANTÍA, VISITE WWW.EASYTRACK.COM.
GARANTIE LIMITÉE À VIE
LES PRODUITS EASY TRACK SONT FABRIQUÉS DE MATÉRIAUX DE LA PLUS HAUTE QUALITÉ DANS LES
MARGES DE TOLÉRANCE EXACTES. NOS PRODUITS SONT ASSUJETTIS À UNE GARANTIE LIMITÉE À
VIE. POUR OBTENIR UNE COPIE INTÉGRALE, CONSULTEZ WWW.EASYTRACK.COM.
Accessorize your new closet
Personaliza tu armario nuevo
Accessoiriser votre nouvelle armoire
Outfit your new Easy Track closet with accessories that hold, sort, and adjust
when you change your mind or your wardrobe.
Equipa tu nuevo armario Easy Track con accesorios para guardar, clasificar y
ajustar cuando cambies de idea o de vestuario.
Équiper votre nouvelle armoire Easy Track d'accessoires qui soutiennent, qui trient,
ou qui s'ajustent lorsque vous changez d'idée ou si vous changez de penderie.
We appreciate your feedback
Apreciamos tus comentarios
Nous apprécions vos commentaires
Thank you for your recent Easy Track purchase. We value our customers,
and constantly strive to create the best possible experience for you.
Please take a minute to complete our brief two question customer satisfaction
survey. Your feedback helps us do our job better. To complete the short
survey, please visit us at: www.EasyTrack.com/ThankYou
Gracias por tu compra reciente de Easy Track. Valoramos a nuestros clientes y
nos esforzamos constantemente por crear la mejor posible experiencia para ti.
Dedica un minuto para completar nuestra encuesta breve de dos preguntas de
satisfacción al cliente. Tus comentarios nos ayudan a hacer mejor nuestro trabajo.
Para completar la encuesta breve, consulta: www.EasyTrack.com/ThankYou
Merci de votre achat récent de Easy Track. Nous valorisons nos clients, et nous
nous efforçons tout le temps à vous offrir la meilleure expérience d'achat possible.
Veuillez prendre une minute pour répondre à deux brèves questions de notre
sondage de satisfaction des clients. Vos commentaires nous aident à mieux faire
notre travail. Pour remplir le court sondage, veuillez nous visiter à l'adresse:
www.EasyTrack.com/ThankYou
corner shelves
estantes esquineros
tablettes d'angle
basket
canasta
panier
shoe shelves
estantes para zapatos
étagères pour souliers
sliding wardrobe rod
varilla corrediza del guardarropa
barre coulissante de penderie
belt or tie rack
perchero para cinturones o corbatas
support à ceintures ou cravates

HANG LINE
LÍNEA PARA COLGAR LA ROPA
LIGNE GUIDE

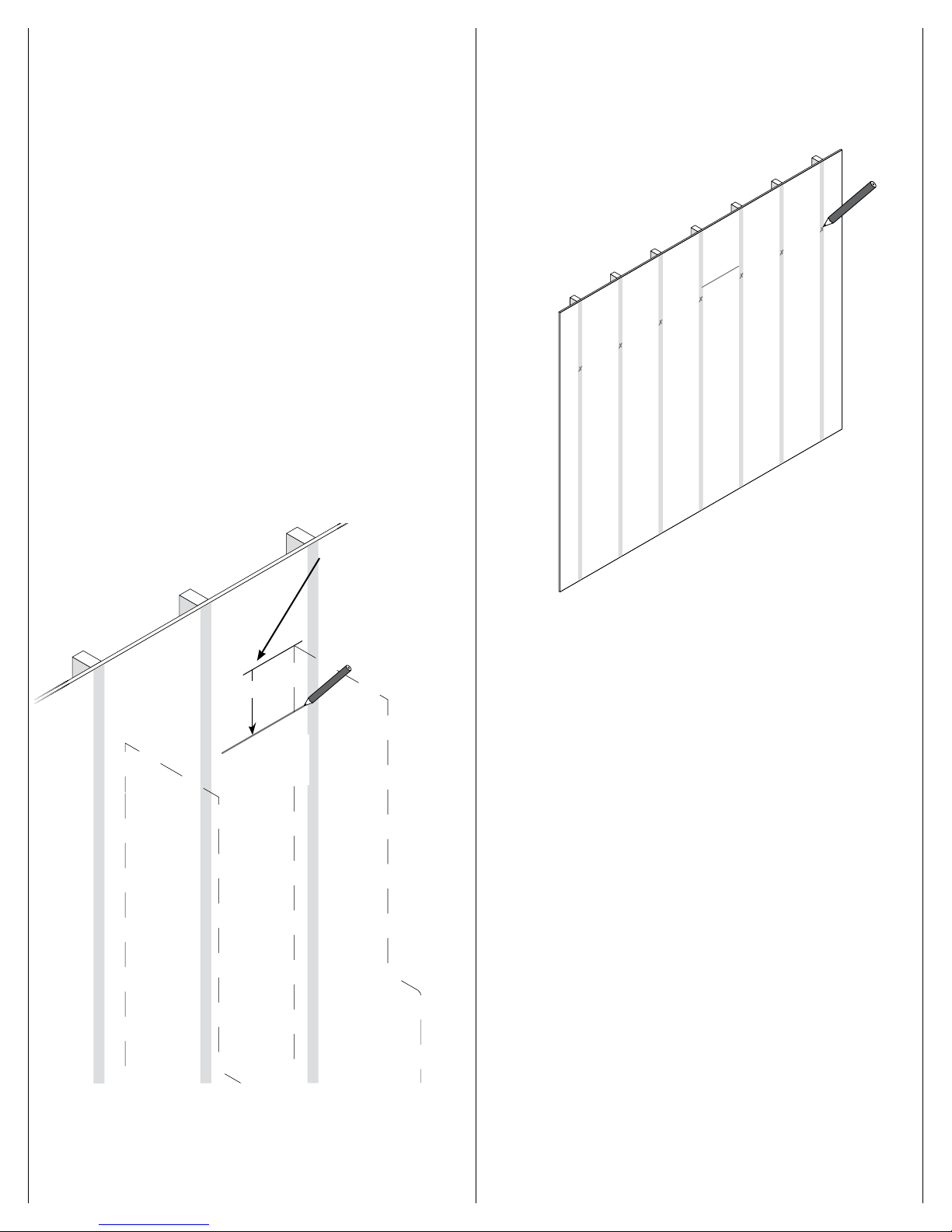

Decide where to locate the top of the vertical panel. Mark
a hang line for the track 8.5" down from the top of the
vertical panel.
Decide dónde ubicar la parte superior del panel vertical.
Marca una línea para colgar la ropa en un riel de 8.5"
hacia abajo desde la parte superior del panel vertical.
Choisissez l’emplacement du dessus du panneau vertical.
À partir du dessus du panneau vertical, marquez une ligne
pour la traverse à une distance de 216 mm (8,5 po) vers
le bas.
TIP • CONSEJO • CONSEIL
We recommend a height of 84" for the top of the vertical
panel. This allows for two rows of hanging clothes, and can be
adjusted to fit your closet design.
La altura recomendada para la parte superior del panel vertical
es 84". Esto te permitirá colgar dos filas de ropa y adaptarlo a
tus necesidades en el clóset.
Nous recommandons de mettre le dessus du panneau vertical à
une hauteur de 2,13 m (84 po). Cette hauteur permet d’installer
deux rangées de vêtements et il est possible de l’ajuster selon vos
besoins.
1
Top of vertical panel
84" from floor
La parte superior del
panel vertical mide 84"
desde el piso
Dessus du panneau
vertical à 2,13 m
(84 po) du sol
8.5"
Mark locations of studs. Studs are often 16" apart.
Marca las ubicaciones de las vigas. Normalmente se deja
un espacio de 16" entre cada viga.
Marquez l’emplacement des montants. Les montants sont
souvent espacés de 40 cm (16 po).
2

Position track slightly past outside panels. Make sure bottom
of track lines up with hang line and screw into the stud
that's nearest to the center of the track.
Coloca el riel de manera que sobresalga un poco de los
paneles. Asegúrate de que la parte inferior del riel esté
alineada con la línea para colgar la ropa y atornilla en la
viga más cercana al centro del riel.
Placez la traverse de telle sorte que celle-ci soit légèrement
à l’extérieur des panneaux. Assurez-vous d’aligner le bas
de la traverse avec la ligne guide et vissez dans le montant
le plus près du centre de la traverse.
TIP • CONSEJO • CONSEIL
Drilling an 1⁄8" pilot hole makes it easier to screw into stud.
Taladra un orificio guía de 1⁄8" para atornillar en la viga con
mayor facilidad.
Le perçage d’un trou de guidage de 3 mm (1⁄8po) facilite la
pose de vis dans les montants.
4
#8 x 2" screw
#6 x 1
/
2"
zinc screws
Toggle bolt
#8 x 50mm screw #8 x 50mm tornillos #8 x 50mm vis
Mark locations of vertical panels with masking tape.
Marca las ubicaciones de los paneles verticales con la
cinta adhesiva protectora.
Marquez l’emplacement des panneaux verticaux avec du
ruban-cache.
TIP • CONSEJO • CONSEIL
Panel locations can be changed for other configurations.
Las ubicaciones de los paneles se pueden cambiar para
otras configuraciones.
Il est possible de modifier l’emplacement des panneaux.
3

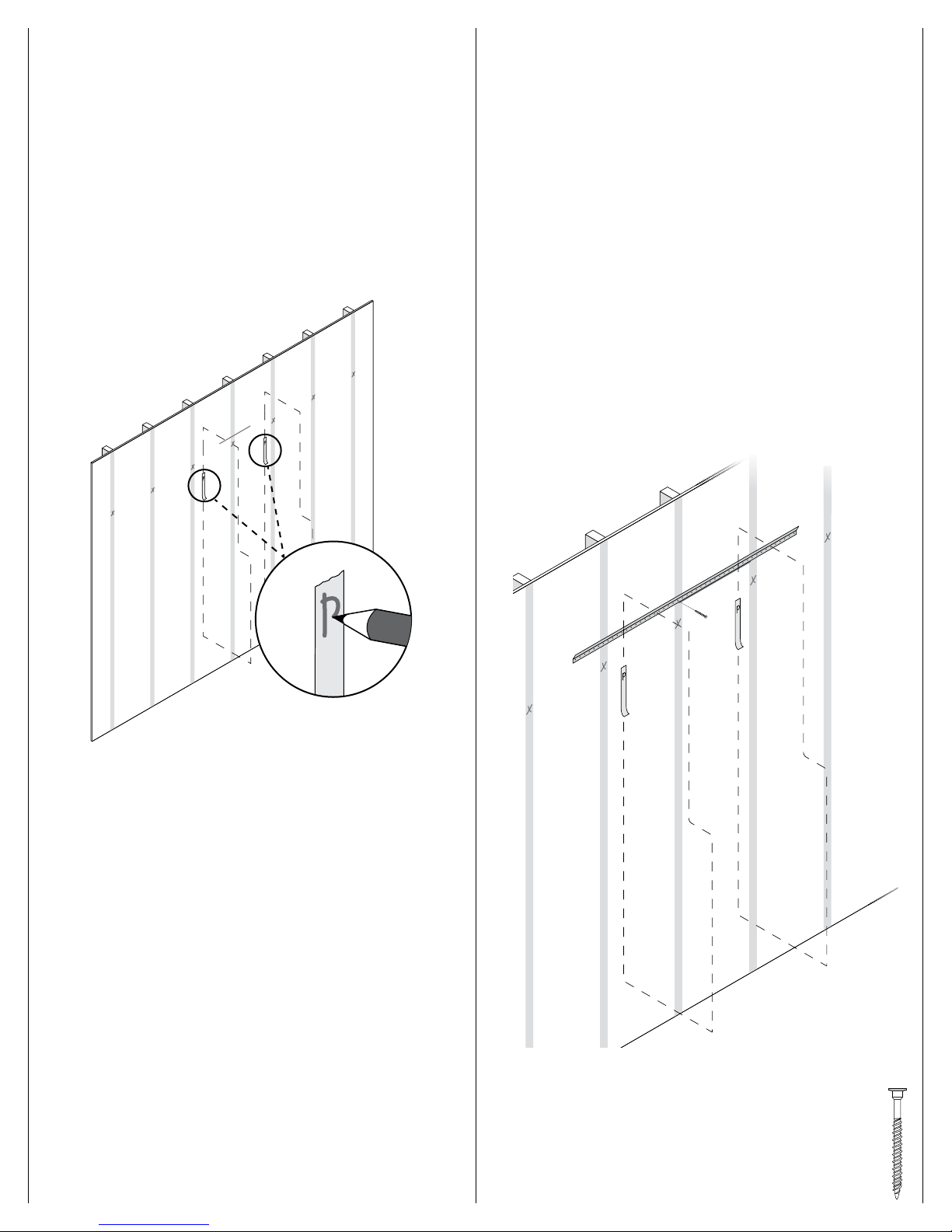

Rotate track out of position, then drill toggle holes. Use 1⁄2"
drill bit.
Gira el riel hacia afuera, luego perfora los orificios para
los vástagos. Usa una broca de ½".
Faites pivoter la traverse hors de sa position, puis percez
des trous à chevilles. Utilisez une mèche de 13 mm (1⁄2po).
Level the track and mark a line along its bottom edge. Drill
1⁄8" pilot holes into each stud location and in the last hole of
the track on both ends of the wall.
Nivela el riel y marca una línea a largo de su borde
inferior. Taladra orificios guías de 1⁄8" en cada lugar donde
ubicarás las vigas y en el último orificio del riel sobre los
dos extremos.
Alignez la traverse et marquez une ligne le long de son
bord inférieur. Percez un avant-trou de 3 mm (1⁄8po) dans
chacun des montants et dans le dernier trou de chaque
extrémité de la traverse.
IMPORTANT. If a vertical will be more than 3" from a stud,
you'll need to use a toggle to support that panel. Mark
toggle locations next to vertical panel locations. If panel
will be less than 3" away, skip to Step 9.
IMPORTANTE. Si una vertical estará a más de 3" de
una viga, necesitarás usar un vástago para sostener ese
panel. Marca las ubicaciones de los vástagos junto a las
ubicaciones de los paneles verticales.Si los paneles se
ubicarán a menos de 3", prosigue con el paso 9.
IMPORTANT. Si un panneau vertical doit être situé à plus
de 76 mm (3 po) d’un montant, vous devez utiliser une
cheville pour le soutenir. Marquez l’emplacement des
chevilles à côté de celui des panneaux verticaux. Si un
panneau doit être situé à moins de 76 mm (3 po), passez
à l’étape 9.
7
5 6
1⁄8" drill bit
1⁄8" brocas
de taladro
1⁄8" mèche
Note: Don't mark
toggle locations
behind the panel
locations.
Nota: No marques
las ubicaciones de los
vástagos detrás de
las ubicaciones de los
paneles verticales.
Remarque:
Ne marquez pas
l’emplacement des
chevilles derrière les
panneaux.
3"
3" from Stud
3" desde la viga
76 mm (3 po)
du montant
1⁄2" drill bit
1⁄2" brocas
de taladro
1⁄2" mèche

To create the hutch unit on the floor, attach two
shelves to longer vertical panels using #8 x 50mm
screws. If desired, attach screw covers onto
screw heads.
Para armar la unidad de anaquel en el piso, conecta
dos estantes a los paneles verticales más largos, con
tornillos Nº 8 x 50 mm. Si prefieres, acopla cubiertas
para tornillos sobre las cabezas de los tornillos.
Pour créer l'unité de la tour sur le plancher, attacher
deux tablettes à des panneaux verticaux plus longs à
l'aide de vis Nº 8 x 2 po. Si désiré, fixer des protège-
vis sur les têtes de vis.
Rotate track back into position. Bolt and screw track to wall
using #8 x 50mm screw and toggle bolts if needed. Insure
the track is level when attaching it to the wall.
Gira el riel hasta quedar en su lugar. Atornilla el riel a la
pared hasta quedar al ras; utiliza tornillos #8 x 50mm y
pernos acodados, si es necesario. Asegúrate de que
el riel esté nivelado cuando lo montes en la pared.
Faites pivoter la traverse pour la remettre en position
normale. Vissez la traverse au mur jusqu’à ce qu’elle y
soit parfaitement fixée, à l’aide de vis nº 8 x 50mm et de
boulons à ailettes, le cas échéant. Assurez-vous que
la traverse est au niveau lors de sa fixation au mur.
Install toggle channels.
Instala los canales para los vástagos.
Installez les chevilles.
STEPS • PASOS • ÉTAPES
Insert toggle into wall.
Inserta el vástago en la pared.
Enfoncez la cheville dans le mur.
Slide plastic straps until they align with
each other.
Desliza las abrazaderas plásticas hasta
quedar alineadas entre sí.
Faites glisser les attaches en plastique
jusqu’à ce qu’elles soient alignées.
Slide plastic ring along straps until
flange of ring is flush against wall.
Desliza los anillos plásticos por las
abrazaderas hasta que la brida del
anillo quede al ras de la pared.
Faites glisser l’anneau en plastique le
long des attaches jusqu’à ce que le
rebord de l’anneau soit parfaitement
appuyé contre le mur.
Bend plastic straps back and forth until
they snap off, leaving plastic ring in
place.
Dobla las abrazaderas plásticas de
un lado a otro hasta que separen por
completo y los anillos queden fijos en
su lugar.
Pliez les attaches en plastique vers
l’avant et l’arrière jusqu’à ce qu’elles
se détachent, laissant l’anneau en
plastique en place.
9
10
#8 x 2" screw
#6 x 1
/
2"
zinc screws
Toggle bolt
#8 x 2" screw
#6 x 1
/
2"
zinc screws
Toggle bolt
8
#8 x 2" screw
#6 x 1
/
2"
zinc screws
Toggle bolt
#8 x 50mm screw #8 x 50mm tornillos #8 x 50mm vis
toggle bolts with screws pernos acodados con tornillos boulons à ailettes avec vis
#8 x 50mm screw #8 x 50mm tornillos #8 x 50mm vis

Install adjustable shelves with shelf pins.
Instala el estante ajustable con clavijas.
Installer des tablettes ajustables avec des supports
de tablette.
12

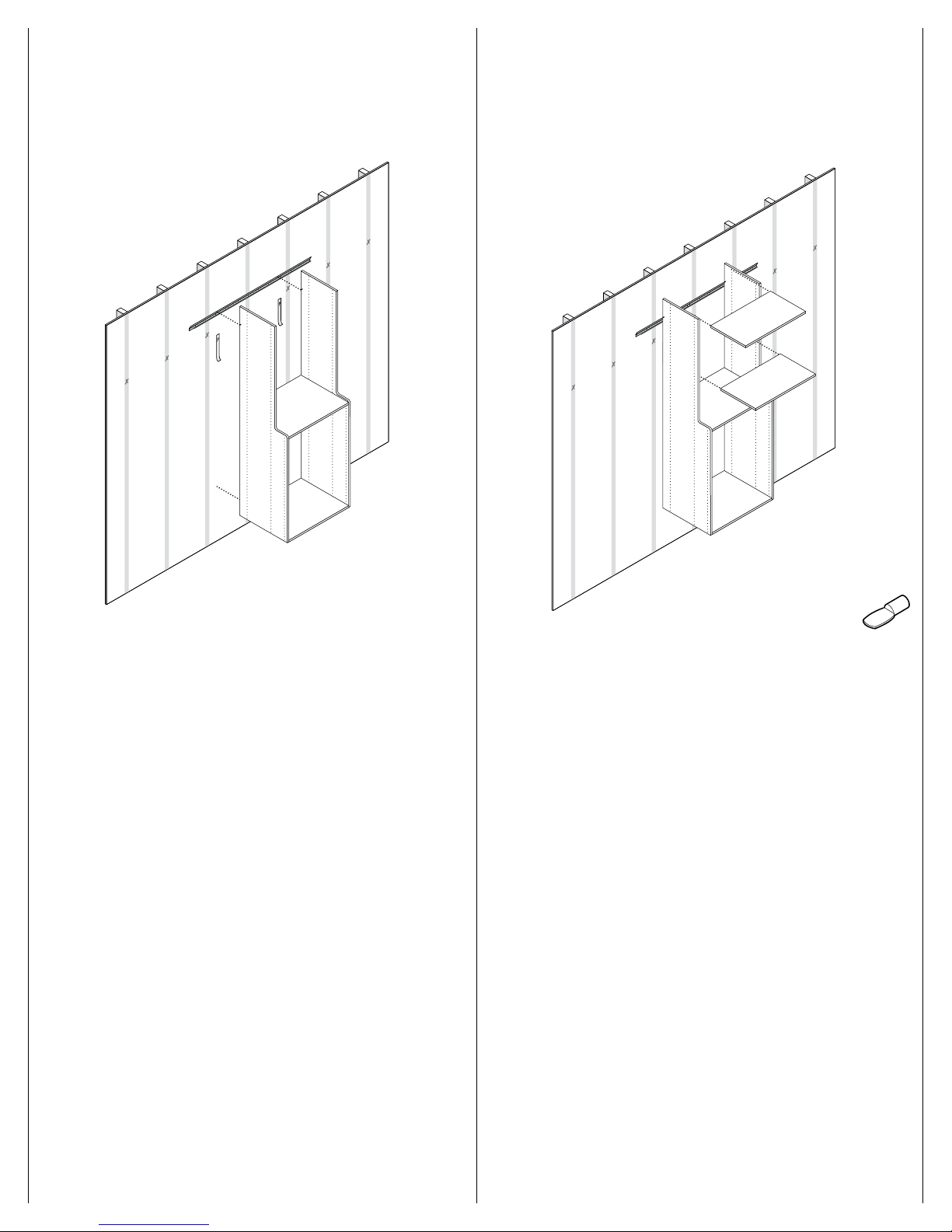

Hang assembled hutch unit in marked position.
Cuelga cobertizo del armario ensamblada en sus
posiciones marcadas.
Accrochez l’unité assemblée à la position marquée.
11
Shelf Pin Clavijas para estantes Supports à tablette

Congratulations!
Your installation is complete.
¡Felicitaciones!
Haz finalizado la instalación.
Félicitations!
Vous avez terminé l’installation.
14
IMPORTANT. Attach support cleat to the back
wall of the closet into at least one stud using
#8 x 50mm screws.
IMPORTANTE. Con tornillos #8 x 50mm, fija el listón de
apoyo, al menos en una viga, en la pared posterior
del closet.
IMPORTANT. Fixez le tasseau au mur arrière du placard
dans au moins un montant à l’aide de vis nº 8 x 50mm.
TIP • CONSEJO • CONSEIL
Place the cleat beneath the bottom shelf if your unit includes
drawers. Otherwise, place the cleat beneath a fixed shelf.
Coloca el listón debajo del estante inferior si tu unidad
incluye gavetas. De lo contrario; coloca el listón debajo
de un estante fijo.
Si votre unité comprend des tiroirs, placez le tasseau sous la tablette
inférieure. Sinon, placez-le sous l’une des tablettes montées.
Cleat
Listón
Tasseau
13
The Stow Company 3311 Windquest Drive Holland, MI 49424 © The Stow Company Printed in U.S.A.
p: 800.562.4257 616.399.3311 f: 616.399.8784 www.easytrack.com Item # RV2072-INS 09/16
#8 x 2" screw
#6 x 1
/
2"
zinc screws
Toggle bolt
#8 x 50mm screw #8 x 50mm tornillos #8 x 50mm vis
