Eaton CEAG Style 22011 CG-S Service manual

CEAG Style 22011,-021 CG-S
Montage- und Betriebsanleitung CEAG Style 22011…21 CG-S
Mounting and Operating Instructions CEAG Style 22011…21 CG-S
Zielgruppe: Elektrofachkraft
Target group: Skilled electricians
Verwendungszweck: nicht für Allgemeinbeleuchtung in privaten Haushalten
Intended Application: not suitable for general lighting in private households

Mounting and Operating Instructions Style 22011,-021 CGS 30080001613(J) March 2015 www.ceag.de
2
DISCLAIMER OF WARRANTIES AND LIMITATION OF LIABILITY
The information, recommendations, descriptions and safety notations in this document are
based on Eaton Corporation’s (“Eaton”) experience and judgment and may not cover all
contingencies. If further information is required, an Eaton sales office should be consulted.
Sale of the product shown in this literature is subject to the terms and conditions outlined
in appropriate Eaton selling policies or other contractual agreement between Eaton and the
purchaser.
THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR
IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR
MERCHANTABILITY, OTHER THAN THOSE SPECIFICALLY SET OUT IN ANY EXISTING
CONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT STATES THE ENTIRE
OBLIGATION OF EATON. THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME PART
OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES.
In no event will Eaton be responsible to the purchaser or user in contract, in tort (including
negligence), strict liability or other-wise for any special, indirect, incidental or consequential
damage or loss whatsoever, including but not limited to damage or loss of use of equipment,
plant or power system, cost of capital, loss of power, additional expenses in the use of existing
power facilities, or claims against the purchaser or user by its customers resulting from the
use of the information, recommendations and descriptions contained herein. The information
contained in this manual is subject to change without notice.

Inhaltsverzeichnis / Table of Contents
3
INHALTSVERZEICHNIS
1. Aufbau und Maßbilder ..............................................
1.1 Aufbau der einseitigen Leuchen ..................................4
1.2 Aufbau der zweiseitigen Leuchten ................................5
1.3 Maßbilder.....................................................6
2 Sicherheitshinweise................................................7
3 Normenkonformität ................................................7
4 Technische Daten ..................................................8
4.1 Kurzbeschreibung / Verwendungsbereich...........................8
5 Installation .......................................................9
5.1 Montage ......................................................9
5.2 Montagezubehör ..............................................10
5.3 Adressierung ................................................10
6 Instandhaltung / Wartung .......................................... 11
7 Recycling........................................................ 11
TABLE OF CONTENTS
1 Construction and dimensional drawings ...............................
1.1 Construction of the single-sided luminaires.........................4
1.2 Construction of the two-sided luminaires ..........................5
1.3 Dimensional drawings ..........................................6
2 Safety instructions.................................................7
3 Conformity with standards..........................................7
4 Technical Data ....................................................8
4.1 Brief description / Field of application .............................8
5 Installation .......................................................9
5.1 Mounting .....................................................9
5.2 Mounting accessories..........................................10
5.3 Addressing...................................................10
6 Servicing / Maintenance........................................... 11
7 Recycling........................................................ 11

4
Mounting and Operating Instructions Style 22011,-021 CGS 30080001613(J) March 2015 www.ceag.de
Aufbau und Maßbilder / Construction and dimensional drawing
1.1 Aufbau der einseitigen Leuchten
1.1 Construction of the single-sided luminaires
4
Bild 1
Fig. 1
Scheibe
Screen
IP 54 Zubehörsatz
IP 54 accessories kit
Führungsstift
Guide pin
Öffnung für
Führungsstift
Hole for guide pin
Bei Aufsatzmontage
oder IP54 Montagesatz
sind die 3 beiliegen-
den Abstandhalter im
Schnellmontagesatz zu
verwenden.
For surface mounting or IP54
installation use the 3 enclosed
spacers in the quick-Mounting
set.
Leuchtenkörper
Body of luminaire
IP 54 Abdeckhaube
(IP54 Raum)
IP 54 bowl
(IP54 area)
Schnellmontagesatz
Quick mounting plate
Raum zwischen
Haube und Pikto-
grammscheibe IP41!
Area between bowl and
pictograph plate IP41!
Scheibe
Screen

5
Montage- und Betriebsanleitung Style 22011,-021 CGS 30080001613(J) März 2015 www.ceag.de
5
Aufbau und Maßbilder / Construction and dimensional drawing
1.2 Aufbau der zweiseitigen Leuchten
1.2 Construction of the two-sided luminaires
Deckenpendel mit Ab-
deckung (Zubehör)
Ceiling pendulum with cover
(accessory)
Wandausleger (Zubehör)
Wall bracket (accessory)
Scheibe
Screen
Scheibe
Screen
Leuchtenkörper
Body of luminaire
IP 54 Zubehörsatz
IP 54 accessories kit
Bild 2
fig. 2
Anschlussraum IP54
Connection area IP54
Anschlussraum IP41
Connection area IP41
IP54 Abdeckhaube
IP54 bowl
Raum zwischen
Haube und Pikto-
grammscheiben IP41!
Area between bowl and
pictograph plates IP41!
(Abdeckhaube,
4 Schrauben.
bowl, 4 screws.

6
Mounting and Operating Instructions Style 22011,-021 CGS 30080001613(J) March 2015 www.ceag.de
Aufbau und Maßbilder / Construction and dimensional drawing
1.3 Maßbilder
1.3 Dimensional Drawings
41
Schnellmontagesatz / Quick mounting plate
Bild 3
fig. 3
TOP
322
193
308
30 30
41
309
5
5
55
60 118
340
197
Typ: 22011 Typ: 22021

7
Montage- und Betriebsanleitung Style 22011,-021 CGS 30080001613(J) März 2015 www.ceag.de
7

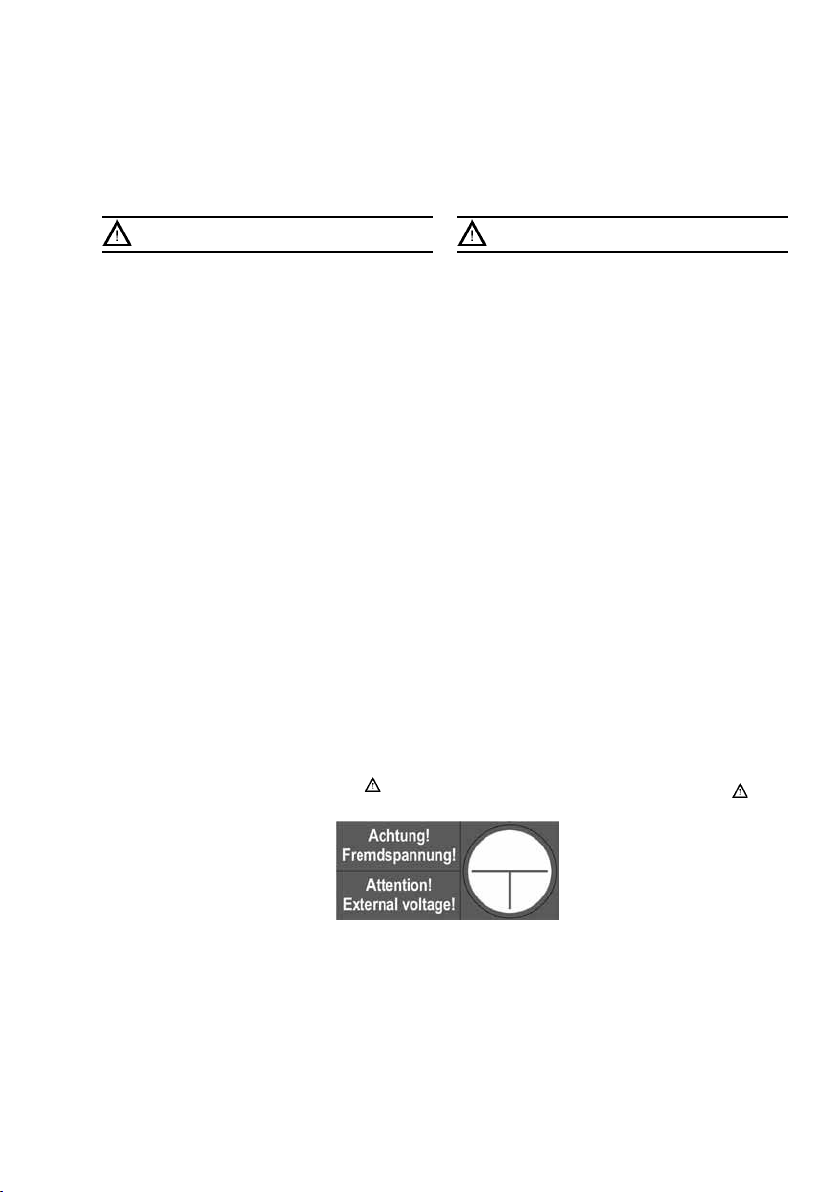

Bild 4
fig. 4
SICHERHEITSHINWEISE
• Die Leuchte ist bestimmungsgemäß in
unbeschädigtem und einwandfreiem Zu-
stand zu betreiben!
• Als Ersatz dürfen nur Originalteile von
CEAG verwendet werden!
• Bei Arbeiten an der Notleuchte ist erst die
Anlage zu blockieren, der Batteriekreis zu
unterbrechen und dann das Netz abzu-
schalten. Bild 4 zeigt das Hinweisschild
auf der Notleuchte.
• Vor der ersten Inbetriebnahme muss die
Leuchte entsprechend den im Abschnitt
Installation genannten Anweisungen ge-
prüft werden!
• Die Notleuchtenkennzeichnung vorneh-
men: Stromkreis und Leuchtennummer
zuordnen und eintragen.
• Die Protokollführung gemäß der nationa-
len Vorschriften ist durchzuführen (entfällt
bei automatischer Protokollierung)!
• Alle Fremdkörper müssen vor der ersten
Inbetriebnahme aus dem Gerät entfernt
werden!
• Beachten Sie bei allen Arbeiten an dem
Gerät die nationalen Sicherheits- und
Unfallverhütungsvorschriften und die
nachfolgenden Sicherheitshinweise in der
Betriebsanleitung, die mit einem verse-
hen sind!
SAFETY INSTRUCTIONS
• The device shall only be used for its
intended pur-pose and in undamaged and
perfect condition!
• Only genuine CEAG spare parts may be
used for replacement and repair!
• When working on the emergency
luminaire first the system must be
blocked, battery operation must be
interrupted and mains must be cut off.
Fig. 4 shows the indication label on the
emergency luminaire.
• Prior to its initial operation, the luminaire
will have to be checked in accordance
with the instructions as per section
Installation!
• Carry out the marking of the emergency
luminaire: Assign the circuit and the lumi-
naire No. and enter them.
• Recording in the minutes shall be
performed in compliance with the
national regulations (is deleted in case of
automatic recording).
• Any foreign matter shall be removed from
the luminaire prior to its initial operation!
• Observe the national safety rules and re-
gulations for prevention of accidents as well
as the safety instructions included in these
operating instruction marked with
3. Normenkonformität
Leuchte für Notbeleuchtung gem. EN 60 598-
2-22, zum Anschluss an Sicherheitsbeleuch-
tungsanlagen gem. DIN VDE 0100-718, EN 50
172 und E DIN VDE 0108-100.
Verwendetes EVG konform mit: EN 60 929,
EN 61 347-2-3 und EN 61 347-2-4.
Gemäß ISO 9001 entwickelt, gefertigt und
geprüft.
3. Conformity with standards
Luminaire for emergency lighting acc. to EN
60 598-2-22 for connection to safety luminaire
systems acc. to DIN VDE 0100-718, EN 50
172 and E DIN VDE 0108-100. Used ECG is
conform to:
EN 60 929, EN 61 347-2-3 and EN 61 347-2-4.
Designed, manufactured and tested accor-
ding to DIN EN ISO 9001.
Sicherheitshinweise / Safety Instructions
2 Sicherheitshinweise
2 Safety Instructions

8
Mounting and Operating Instructions Style 22011,-021 CGS 30080001613(J) March 2015 www.ceag.de
8
Technische Daten / Technical data
4 Technische Daten
4 Technical Data
4.1 Kurzbeschreibung/
Verwendungsbereich
Rettungs- oder Sicherheitsleuchten
für den Betrieb an CEAG Sicherheits-
beleuchtungsanlagen mit Einzelleuchten-
überwachung (Cewa-Guard-Technologie) und/
oder mit programmierbarer Schaltbarkeit im
Endstromkreis (STAR-Technologie) geeignet.
In IP54 Ausführung eignen sich die Leuch-
ten für erhöhte Dichtigkeitsanforderungen in
Innenräumen und geschützten Außenberei-
chen (z. B. unter Vordächern). Sie sind nicht
geeignet für den generellen Einsatz im Außen-
bereich!
4.1 Brief description/
Scope of application
Exit or safety luminaire, suitable for opera-
tion on CEAG safety lighting systems with
single luminaire monitoring (Cewa-Guard-
Technology) and/or with programmable
switching mode in the outgoing circuit (STAR-
technology).
The luminaires with IP54 are suitable for
increased sealing requirements for indoor
rooms and protected outdoor areas (e.g.
under porches). They are not suitable for gen-
eral use in outdoor areas!
Anschlussspannung:
Power input:
220-240 V AC
50/60 Hz
176- 275 V DC
Standby Verlustleistung / Standby power loss: < 0,5W
Leistungsfaktor / Power factor: 0,6
Einschaltstoßstrom / Inrush current: 3A/ms
Betriebsfrequenz / Operating frequency: 44 kHz
Stromaufnahme (AC) / Rated current (AC): 60 mA
Leistungsaufnahme (AC) /
Power consumption (AC): max. 16 VA
Stromaufnahme (DC) / Rated current (DC): 30 mA
Lampe / Lamp: 8 W nach/acc. to 81-IEC-1040-1
Nennlichtstrom der Lampe
Rated luminous flux of the lamp: 450 lm
Bemessungslichtstrom
Rated luminous flux for emergency operation:
75 % (PhiNetz)
75 % (Phimains)
Schutzklasse / Insulation class: II
Schutzart nach / Protection category acc. to
EN 60529:
Option / At option:
IP 41
IP 54
Umgebungstemperatur /
Perm. ambient temperature: -10 °C .. +40 °C
Netzanschlussklemmen / Supply terminals: 3 x 2 x 2,5 mm²
Gewicht / Weight: 0,85 kg (einseitig)
1,0 kg (zweiseitig)
0.85 kg (single sided)
1.0 kg (two-sided)

9
Montage- und Betriebsanleitung Style 22011,-021 CGS 30080001613(J) März 2015 www.ceag.de
9
Installation / Installation
5 Installation
Halten Sie die für das Errichten und Be-
treiben von elektrischen Betriebsmitteln
geltenden Sicherheitsvorschriften und das
Gerätesicherheitsgesetz sowie die allgemein
anerkannten Regeln der Technik ein!
5.1 Montage
Der Schnellmontagesatz dient zum Netzan-
schluss und Befesti-gung der Leuchtenkörper.
Die Montage erfolgt mit mind. 2 diagonal
angeordneten Schrauben max. Ø 4,5 mm (s.
Bild 3). Bei der Verwendung von Schlagdübeln
sind Beschädigungen der Bohrlöcher durch
direkte Schläge auf das Kunststoffmaterial zu
vermeiden.
Bei waagerechter Wandmontage sollte der
Schriftzug „TOP“ nach oben, bei senkrechter
Anordnung nach links zeigen. Die Netzleitung
ist gemäß Klemmenbezeichnung (L(U), N(0),
PE) anzuschließen. (Bild 5). Achten Sie auf
den festen Sitz der Klemmschrauben! Nicht-
benutzte Einführungen sind mit montiertem
Verschlussstopfen zu belassen (IP-Schutz).
Zur Montage der Leuchte ist die Öffnung im
Leuchtenkörper auf den Führungsstift (Bild 1)
des Schnellmontagesatzes aufzusetzen. Alle
vier Ecken am unteren Teil des Leuchtenkör-
pers sind bis zum deutlichen Rasten auf den
Schnellmontagesatz aufzudrücken (Schnapp-
haken rasten am Schnellmontagesatz). Bei
Installation der Leuchte in IP 54 Schutzart ist
der IP 54 Zubehörsatz mit 4 Schrauben zu
befestigen.
5 Installation
For the mounting and operation of electri-
cal apparatus, the respective national safety
regulations as well as the general rules of
engineering will have to be observed.
5.1 Mounting
The quick mounting plate is used for mains
connection and fixing of the body of lumi-
naire. At least two screws diagonal arranged
Ø 4.5 mm (fig. 3) have to be used. Using
impact dowels a damaging of the drill hole by
direct impact to the plastic material must be
avoided.
The letters „TOP“ should be in an upper posi-
tion, if vertically mounting is requested „TOP“
should be on the left-hand-side.
Mains connection must be in accordance to
terminal marking (L(U), N(0), PE). (fig. 5). Pay
attention to a tight fit of the terminal screws!
Unused cable entries are left with their lock-
ing plug fitted (IP protection).
In order to fix the luminaire, the opening in
the body of the luminaire is placed on the
guide pin (fig. 1) of the quick mounting plate.
Then all four corners of the body of the lumi-
naire are pushed down until they distinctly
lock in on the quick mounting plate (the snap
hooks engage in the quick mounting plate).
When installing the luminaire with IP 54
protection, the IP 54 accessories kit is to be
fixed with 4 screws.
Bild 5 / Fig. 5
TOP
L(U) PE
N(0)

10
Mounting and Operating Instructions Style 22011,-021 CGS 30080001613(J) March 2015 www.ceag.de
10
Installation / Installation
Mit den zugehörigen Formschrauben 3,5 x 16
ist die Haube gleichmäßig auf dem Schnell-
montagesatz festzuschrauben.
Schrauben nur handfest (max.0,8Nm)
anziehen!
Zum Lampenwechsel oder der Adressierung
sind Schnapphaken der Scheibe mit einem
Schlitzschraubendreher zu lösen (Bild 6). Zum
Lösen des Leuchtenkörpers vom Schnellmon-
tagesatz ist ein Schlitzschraubendreher in die
seitliche Aussparung am Reflektor zu stecken
(Bild 7) und der Schnapphaken durch seitliche
Hebelwirkung in Richtung Außenkante zu
lösen. Mit leichtem Ziehen innen am Leuch-
tenkörper löst sich selbiger vom Schnellmon-
tagesatz. Nachdem alle vier Schnappverbin-
dungen gelöst sind, kann der Leuchtenkörper
vom Schnellmontagesatz getrennt werden;
bei IP 54 müssen zusätzlich die 4 Schrauben
gelöst werden.
5.2 Adressierung
Vor Montage der Scheibe muss die individuelle
Leuchtenadressierung eingestellt werden.
Hierzu ist mit einem geeigneten Schrauben-
dreher die gewünschte Adresse (1- 20) am
Adressschalter (Bild 8) einzustellen (Pfeil auf
Zahl, Bild 9). Soll die Leuchte nicht überwacht
werden, ist immer die Stellung 0/0 einzustellen.
Using the pertaining self-cutting screws 3.5 x
16, the bowl is evenly screwed down on the
quick mounting set.
Only use handforce to tighten the screws
(max.0.8Nm)!
For lamp replacement or ad-dressing, the
snap hooks of the screen are detached with a
slotted screw driver (fig. 6).
In order to detach the body of luminaire from
the quick mounting plate, a slotted screw
driver is inserted into the lateral recess on the
reflector (fig. 7). Through a slight lateral lever
action towards the outer edge, the snap hook
is released. When slightly pulling the body
of luminaire from the inside, it disengages
from the quick mounting plate. After having
released all four snap connections, the body
of luminaire can be removed from the quick
mounting plate; in case of the IP 54 version
the 4 screws will have to be unscrewed.
5.2 Addressing
Before fitting the screen or bowl, the ad-
dressing of the individual luminaires will
have to be performed. To do so, the desired
address (1- 20) is set on the address switch
by means of a suitable screw driver (Arrow
to No., fig. 9). If the luminaire should not be
monitored the code 0/0 has to be selected.
Bild 6 / Fig. 6 Bild 9 / Fig. 9Bild 7 / Fig. 7
Bild 8 / Fig. 8
Adressschalter
Address switch

11
Montage- und Betriebsanleitung Style 22011,-021 CGS 30080001613(J) März 2015 www.ceag.de
11
5.3 Montagezubehör
Pendelaufhängung
(CEAG Nr. 400 71 345 972)
Pendelbefestigung mit der Schutzart IP 54
(CEAG Nr. 400 71 345 944)
Wandausleger
(CEAG Nr. 400 71 345 974)
Schnellmontagesatz
(CEAG Nr. 400 71 345 980)
IP 54 Zubehörsatz
(CEAG Nr. 400 71 345 975)
Kettenbefestigung
(CEAG Nr. 400 71 345 973)
Ballschutzkorb
(CEAG Nr. 400 71 345 911)
6 Wartung/Instandhaltung
Halten Sie die für Instandhaltung, Wartung
und Prüfung von elektrischen Betriebsmitteln
geltenden Bestimmungen ein! Bei sachge-
rechtem Betrieb und unter Beachtung der
Montagehinweise und Umgebungsbedingun-
gen ist keine ständige Wartung erforderlich.
7 Entsorgung/Recycling
Beachten Sie bei der Entsorgung defekter
Geräte die gültigen Vorschriften hinsichtlich
Recycling und Entsorgung. Kunststoffmate-
rialien sind mit entsprechenden Symbolen
gekennzeichnet.
5.3 Mounting accessories
Pendulum set
(CEAG No. 400 71 345 972)
Pendulum suspension with IP 54 protection
(CEAG No. 400 71 345 944)
Wall bracket
(CEAG No. 400 71 345 974)
Quick mounting plate
(CEAG No. 400 71 345 974)
IP 54 accessories kit
(CEAG No. 400 71345 975)
Chain suspension
(CEAG No. 400 71 345 973)
Wire guard
(CEAG No. 400 71 345 911)
6 Servicing/Maintenance
Observe the relevant national regulations which
apply to the maintenance, servicing and check
of electrical apparatus! On condition of an ap-
propriate operation and of observing the mount-
ing instructions and environmental conditions,
no permanent servicing will be required.
7 Disposal/Recycling
When a defective apparatus is disposed of,
the respective national regulations on waste
disposal and recycling will have to be observed.
Plastic parts have been provided with respec-
tive symbols.
Adressschalter 1 / Address switch 1 Adressschalter 2 / Address switch 2 Leuchtenadresse / Luminaire address
00Überwachung aus Monitoring off
011
022
... ... ...
1010
1111
... ... ...
... ... ...
2 0 20
21nicht zulässig / not permissable
... ...
29nicht zulässig / not permissable
Installation /Installation

Eatons Ziel ist es, zuverlässige, effiziente und sichere Strom-
versorgung dann zu bieten, wenn sie am meisten benötigt
wird. Die Experten von Eaton verfügen über ein umfassendes
Fachwissen im Bereich Energiemanagement in verschiedensten
Branchen und sorgen so für kundenspezifische, integrierte
Lösungen, um anspruchsvollste Anforderungen der Kunden zu
erfüllen.
Wir sind darauf fokussiert, stets die richtige Lösung für jede An-
wendung zu finden. Dabei erwarten Entscheidungsträger mehr
als lediglich innovative Produkte. Unternehmen wenden sich an
Eaton, weil individuelle Unterstützung und der Erfolg unserer
Kunden stets an erster Stelle stehen. Für mehr Informationen
besuchen Sie www.eaton.eu.
Eaton is dedicated to ensuring that reliable, efficient and safe
power is available when it’s needed most. With unparalleled
knowledge of electrical power management across industries,
experts at Eaton deliver customized, integrated solutions to
solve our customers’ most criticalchallenges.
Our focus is on delivering the right solution for the applica-
tion. But, decision makers demand more than just innovative
products. They turn to Eaton for an unwavering commitment to
personal support that makes customer success a top priority.
For more information, visit www.eaton.com/electrical.
Eaton Industries Manufacturing GmbH
Electrical Sector EMEA
Route de la Longeraie 7
1110 Morges, Switzerland
Eaton.eu
CEAG Notlichtsysteme GmbH
Senator-Schwartz-Ring 26
59494 Soest, Germany
Tel.: [phone]
Fax.: [phone]
E-Mail: [email protected]
Web: www.ceag.de
© 2015 Eaton
All Rights Reserved
Printed in Germany
Publication No. IB451038ML
Order No 30080001613(J)
March 2015
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
