Eaton CROUSE-HINDS DB4BM UL User manual

Loudspeaker - DB4BM UL
Eaton MEDC technical manual
CROUSE-HINDS
SERIES

2
DISCLAIMER OF WARRANTIES AND LIMITATION OF LIABILITY
LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com2
DISCLAIMER OF WARRANTIES AND LIMITATION OF LIABILITY
The information, recommendations, descriptions and safety notations in this document
are based on Eaton Corporation’s (“Eaton”) experience and judgment and may not
cover all contingencies. If further information is required, an Eaton sales office should
be consulted. Sale of the product shown in this literature is subject to the terms and
conditions outlined in appropriate Eaton selling policies or other contractual agreement
between Eaton and the purchaser.
THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR
IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR
MERCHANTABILITY, OTHER THAN THOSE SPECIFICALLY SET OUT IN ANY EXISTING
CONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT STATES THE ENTIRE
OBLIGATION OF EATON. THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME
PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES.
In no event will Eaton be responsible to the purchaser or user in contract, in tort
(including negligence), strict liability or other-wise for any special, indirect, incidental or
consequential damage or loss whatsoever, including but not limited to damage or loss
of use of equipment, plant or power system, cost of capital, loss of power, additional
expenses in the use of existing power facilities, or claims against the purchaser or
user by its customers resulting from the use of the information, recommendations and
descriptions contained herein. The information contained in this manual is subject to
change without notice.

3LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com 3
Loudspeaker - DB4BM UL
English
Contents
INTRODUCTION..................................................4
GENERAL SAFETY MESSAGES AND WARNINGS ......................4
INSTALLATION...................................................5
ACCESS TO TERMINALS ...........................................5
WIRING DETAILS .................................................5
OPERATION .....................................................7
GENERAL ARRANGEMENT ........................................7
MAINTENANCE ..................................................8
CERTIFICATION / APPROVALS ......................................9
T-RATINGS ......................................................9
SPECIAL CONDITIONS FOR SAFE USE..............................10

4LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com4
Loudspeaker - DB4BM UL
English
1.0 INTRODUCTION
This range of loudspeakers, intended for use in potentially
explosive gas and dust atmospheres, has a power rating
of up to 25 watts.
The Ex enclosure is manufactured from either stainless
steel or marine grade alloy with a rugged thermoplastic
flare. Stainless steel mounting bracket, cover screws
and fixings are incorporated throughout thus ensuring a
corrosion free product. An ordinary locations version is
available for use in non-explosive atmospheres. The units
are suitable for Indoor and outdoor use and use in wet
environments
2.0 GENERAL SAFETY MESSAGES
AND WARNINGS
All instructions and safety messages in this manual must
be followed to allow safe installation of the device. The
device must only be installed and maintained by correctly
trained site personnel/installers.
• To reduce the risk of ignition of hazardous atmospheres
and shock, do not apply power to the device until
installation has been completed and the device is fully
sealed and secured.
• CAUTION – To reduce the risk of ignition of hazardous
atmospheres: disconnect from supply before opening.
Keep tightly closed when in operation.
• Warning – To reduce the risk of ignition of hazardous
atmospheres conduit openings must have a sealing
fitting connected within 50mm of the enclosure
• If employed for Division 2 applications, the installation
wiring and sealing method required to maintain the
specific type of protection shall be in accordance with
the relevant section of the NEC CEC i.e. For Class I
Division 2 locations the equipment shall either installed
as a Class I Division 1 Explosion proof product or Class
I Zone 1 Flameproof product. For Class II Division 2 or
Class III, the products shall be installed as a Zone 21
product based on protection from dust by enclosure
• Before removing the cover for installation or
maintenance, ensure that the power to the device
is isolated.
• Following installation, test the device to ensure
correct operation.
• Following installation ensure a copy of this manual is
made available to all operating personnel
• When installing the device, requirements for selection,
installation and operation should be referred to e.g. IEE
Wiring Regulations and the ‘National Electrical Code’
ANSI/NFPA70 in North America. Additional national and/
or local requirements may also apply e.g. CSA 22.1.
NFPA72 and ULC-S524
• Cable termination should be in accordance with the
specification applying to the required application.
MEDC recommends that all cables and cores should be
correctly identified. Please refer to the wiring diagram
in this manual (or separate diagram provided with
the unit).
• Ensure that only the correct listed or certified cable
glands are used and that the assembly is shrouded
and correctly earthed. Listed glands suitable for Class
I, Zone 1, Zone 21 with required NEMA ratings should
be used.
• Ensure that only the correct listed or certified stopping
plugs are used to blank off unused gland entry points
in accordance with EN/IEC60079-14 clauses 16.3, 16.4
& 16.5 (for Canadian Zones, refer to C22.1-15) and that
the outdoor wet rating of the unit is maintained.
• The internal grounding terminal shall be used for the
grounding connection and the external terminal, if
available, is for a supplementary bonding connection
where local codes or authorities permit or require such
a connection. The connection to the external earth
terminal shall be made by use of a UL 486E compliant
wire connection.
• When installing the device, MEDC recommends the
use of stainless steel fasteners. Ensure that all nuts,
bolts and fixings are secure.
• The unit should be positioned such that debris, dust or
water cannot settle in the re-entrant horn.
• The unit should be positioned such that any solid
object, not part of the equipment, is a minimum of
40mm from the Ex d flamepath joint.
• This unit should not be driven by any source which
produces ultrasonic sound.
• The front driver cover of the unit, situated underneath
the thermoplastic main flare, which encloses the
loudspeaker driver shall not be opened as it is not for
field installation or maintenance use.
• Potential Electrostatic Charging Hazard, protect from
direct airflow from exhaust ducts and the like which
may cause a charge transfer. If the unit requires
cleaning, only clean exterior with a damp cloth to avoid
electrostatic charge build-up. Ensure the equipment is
correctly earthed.

5LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com 5
3.0 INSTALLATION
The unit is mounted via 2 off Ø23/64” (Ø9mm) fixing
holes in the U-shaped stirrup/mounting bracket. If
required, the unit can be initially placed via the Ø33/64”
(Ø13mm) central hole in the stirrup. The unit can then be
rotated to the required position and fixed via the other
holes.
If ordered with the unit, a swivel mounting bracket option
is available to allow further rotational adjustment to the
unit.
The fixing holes have been designed to accept a Ø5/16”
(M8) screw or bolt.
Warning – Use a support system which has sufficient
wind load strength to comply with the applicable codes
and standards To prevent the collection of dust and
foreign objects it is recommended that the horn is
mounted horizontally or pointing downward.
Warning – The drilling of field wiring threaded entries is
not permitted.
Access to Terminals
The cover is secured with 6 off M5 cover screws (4.0mm
A/F hexagon key). Once the cover fixings are unscrewed,
the cover can be lifted away from the enclosure to gain
access to the interior. The cover fixings are captive and
will remain in the cover.
It is intended that the conductors used for supply and
earth connections of the unit shall be 2.5mm² (14AWG).
For supply connections be aware that cable temperature
rise may be up to 30K
Once termination is complete, carefully replace the cover
assembly back onto the body, avoiding damage to the
mating surfaces. For aluminium alloy units, the enclosure/
cover joints must be cleaned before replacing the cover.
Tighten the cover screws evenly. Ensure the O-ring is
seated correctly on the cover during re-assembly. Ensure
the required maximum gap of 0.025mm is maintained
between the cover and the base once assembled. To
maintain the IP rating of the unit, the recommended
torque on the cover screws is 26.5 lbf-in (3.0Nm).
Wiring details
DB4BM STANDARD WIRING
For standard units, connect power connections to
numbered terminals to obtain the required power tapping
(See section 4 for tapping table).
For loop-out connections, use second set of numbered
terminals.
Loudspeaker - DB4BM UL
English

6LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com6
DB4BM 8Ohm wiring
DB4BM WIRING WITH OPTIONAL CAP AND/OR PPTC
For direct connection 8Ohm units, connect the power
from the amplifier to the terminals as detailed, taking note
of the maximum loudspeaker rating.
Use second pair of terminals for loop-out connections as
required.
Connect the 100V line connections to terminals marked
‘line’ on the PCB, looping out as required.
Use supplied flying lead along with the common loop-in,
loop-out connections to select the required power level
(see section 4 for tapping table)
Loudspeaker - DB4BM UL
English

7LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com
4.0 OPERATION
The line voltage and power rating of the unit is stated on
the unit label. The speaker is available in 3 standard power
ratings from 8 watts to 25 watts. Different sound levels
can be obtained by selecting the transformer tapping in
the unit. See table below for details.
Alternatively if requested when ordered, the unit can be
supplied with a direct 8Ohm connection to the driver for
connecting to a suitable audio source.
Warning: The unit has a certified upper operating
temperature limit of +85°C, however continuous operation
of 25W & 15W units is not recommended in ambient
temperatures above +70°C
Transformer Tapping Power (W)
25W 15W 8W
1:2 25.0 15.0 8.0
2:3 12.5 7.5 4.0
3:4 6.0 5.0 2.0
1:3 4.0 4.0 1.5
2:4 2.0 2.0 0.7
1:4 1.0 0.8 0.4

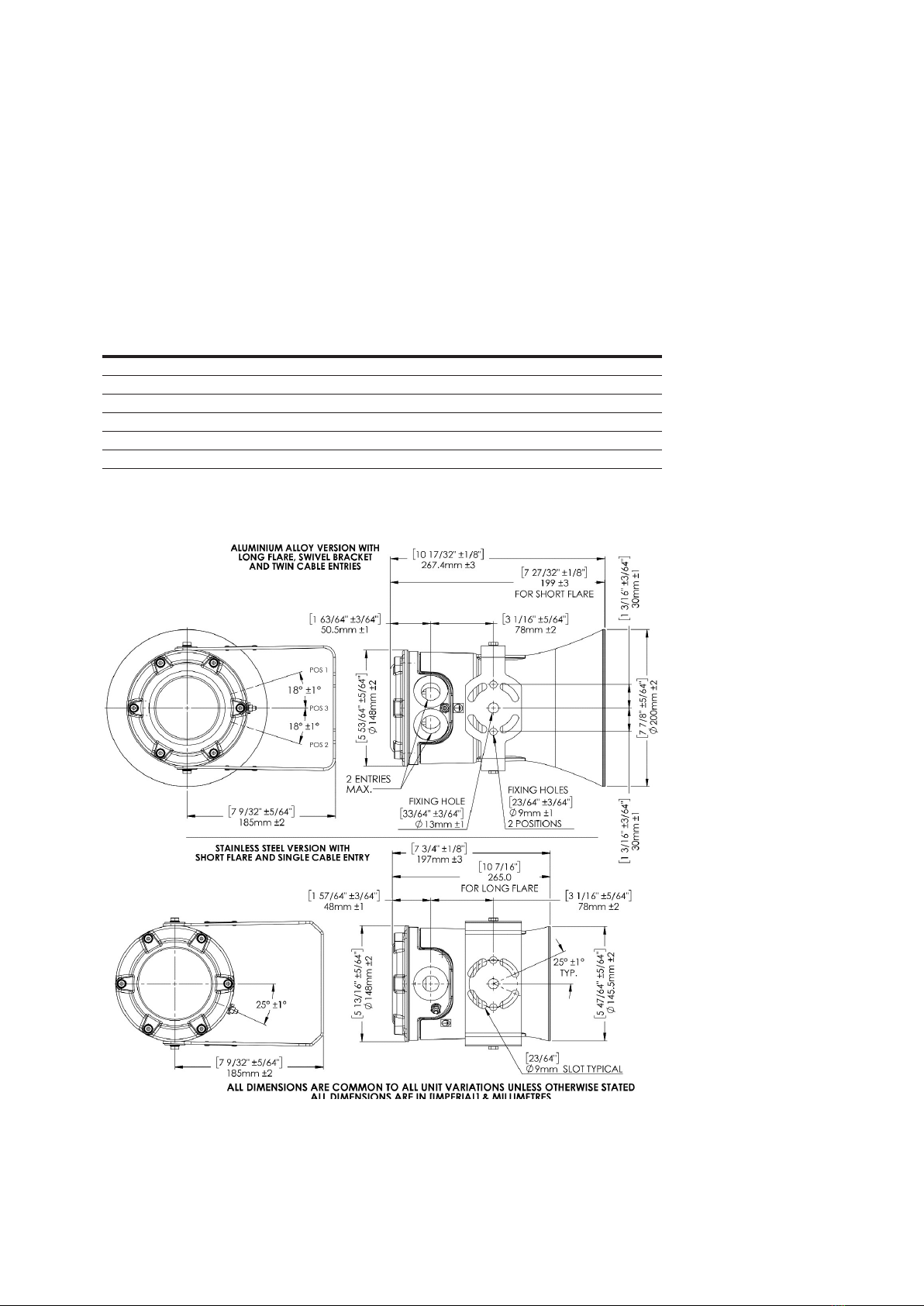

GENERAL ARRANGEMENT
Loudspeaker - DB4BM UL
English

8LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com8
Loudspeaker - DB4BM UL
English
5.0 MAINTENANCE
During the working life of the unit, it should require
little maintenance however; if abnormal or unusual
environmental conditions occur due to plant damage or
accident etc., then visual inspection is recommended.
WARNING! – The front driver cover of the unit, situated
underneath the thermoplastic main flare, which encloses
the loudspeaker driver shall not be opened as it is not for
field installation or maintenance use.

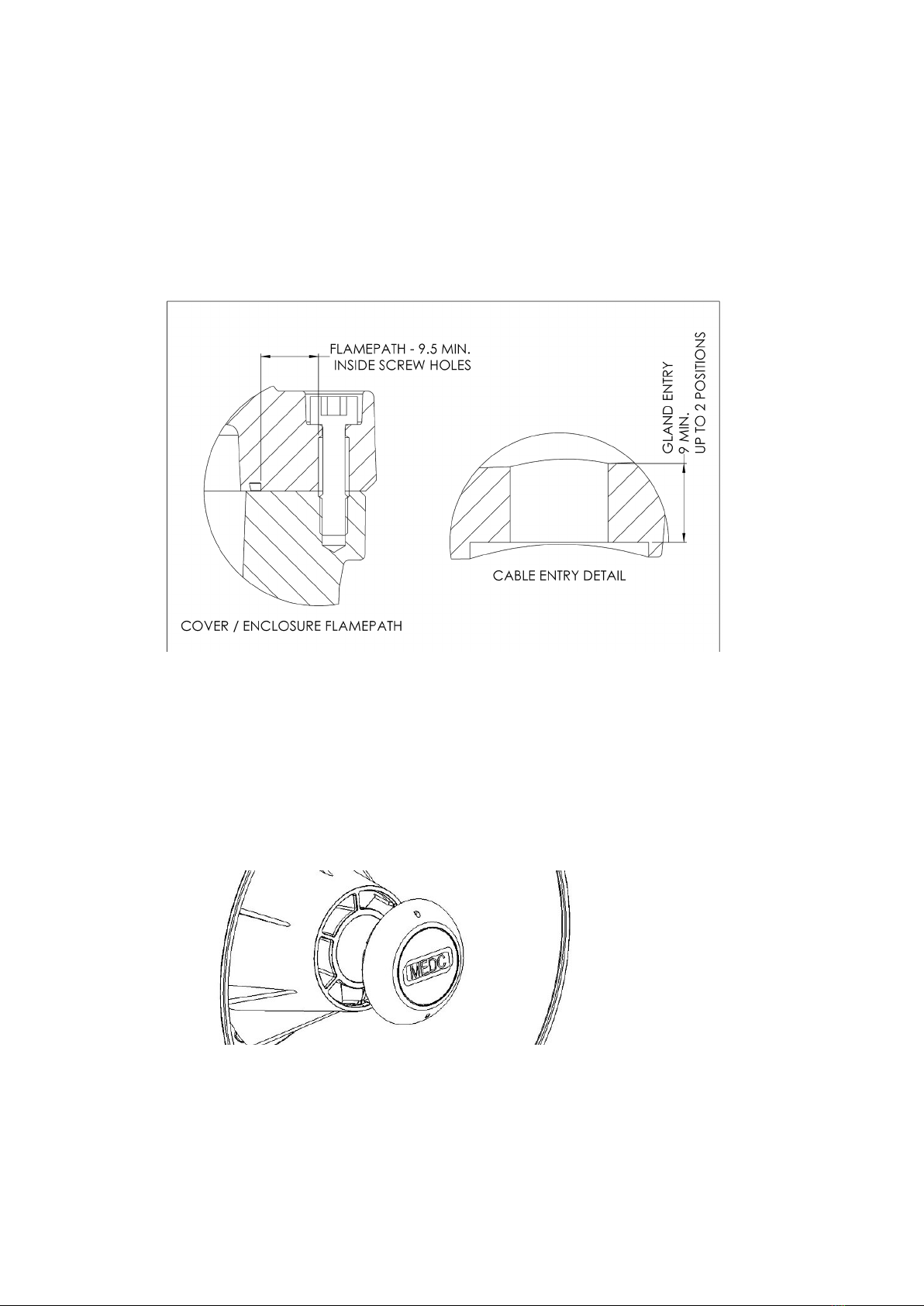

See below diagram for details of the flameproof joints
found in the unit. WARNING! – The flameproof joints
detailed below are not intended to be repaired.
Corrosion inhibiting grease, such as petrolatum or soap-
thickened mineral oils, may be applied to flameproof joint
surfaces before assembly. The grease, if applied, shall be
of a type that does not harden because of ageing, does
not contain an evaporating solvent, and does not cause
corrosion of the joint surfaces. Verification of suitability
shall be in accordance with the grease manufacturer’s
specifications.
Aluminium Alloy cover joints must be cleaned before
replacing cover If the unit requires cleaning, the only clean
exterior with a damp cloth to avoid electro-static charge
build up.
If a unit fault should occur, then the unit can be repaired
by MEDC
Snap in end cap
can be replaced
as a spare part,
see below
If you acquired a significant quantity of units, then it
is recommended that spares are also made available.
It should be noted that if damaged the external
thermoplastic horn may be replaced as a complete part or
thermoplastic horn may be replaced as a complete part or
the snap in end cap may be replaced separately. Please
discuss your spares requirements with the Technical Sales
Engineers at Eaton MEDC.

9LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com
6.0 CERTIFICATION / APPROVALS
UL listed for use in USA (USL) and Canada (CNL)
Please refer to the marking on the unit for specific
approval details
(USL) Zone 1, AEx db IIC Gb T*
Zone 21, AEx tb IIIC Db T*
Class I, Division 1, Groups A-D T*
(CNL) Ex db IIC Gb T*
Ex tb IIIC Db T*
Class I, Division 1, Groups B-D
Also suitable for :Class I, Division 2, Groups A-D Class II
Division 2 Groups F&G
Applicable Standards:
(USL) UL60079-0, Edition 7
UL60079-1, Edition 7
UL60079-31, Edition 2
UL1203, Edition 5
(CNL) CSA C22.2 No. 60079-0 :Edition 4
CSA C22.2 No. 60079-1:16
CSA C22.2 No. 60079-31:15
CSA C22.2 No. 30-M1986, Edition 3
R2016
T-Ratings:
Max. Power
rating Tamb. TGTD
8W -60°C to +85°C T4 T135°C
-60°C to +55°C T5 T100°C
-60°C to +40°C T6 T85°C
15W -60°C to +85°C T4 T135°C
-60°C to +40°C T5 T100°C
25W -60°C to +85°C T3 T200°C
-60°C to +70°C T4 T135°C
-60°C to +40°C T5 T100°C
25W units marked T3/T200°C Tamb -60 °C to +85°C will not be
marked for Class III Division 2 since the T class must be 135°C
or below
Loudspeaker - DB4BM UL
English

10 LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com10
• For replacement purposes M5 x 0.8 x 20 mm long
cover bolts shall be used and shall have a property
class of A2-70 or stronger. Reduced shank fasteners
must be used with covers employing threaded holes.
Fully threaded fasteners must be used with covers
employing plain clearance holes.
• The flameproof joints are not intended to be repaired.
• Potential Electrostatic Charging Hazard. If the unit
requires cleaning, only clean exterior with a damp cloth
to avoid electrostatic charge build-up. See instructions
for further guidance.
• If metal certification labels are attached to the horn
they known to be capable of retaining the following
charges.
3.33pF - Label size 65mm x 40mm (2.5”x1.5”)
7.15pF Label size 105mm x 42.5mm (4” x 1.3/4”)
7.0 SPECIAL CONDITIONS FOR SAFE USE
Loudspeaker - DB4BM UL
English

11LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com 11
Haut-parleur- DB4BM UL
Français
EXCLUSION DE GARANTIE ET LIMITATION DE LA RESPONSABILITE
Les informations, des recommandations, des descriptions et des notations de sécurité dans ce document sont basés
sur Eaton Corporation de ( “Eaton”) expérience et le jugement et peuvent ne pas couvrir toutes les éventualités. Si des
informations supplémentaires sont nécessaires, un bureau de vente Eaton devrait être consulté. La vente du produit
indiqué dans cette littérature est soumise aux termes et conditions appropriées décrites dans Eaton à vendre des polices
ou accord contractuel other Entre Eaton et l’acheteur.
IL N’Y A PAS ENTENTES, ACCORDS, GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES
D’ADAPTATION À UN USAGE PARTICULIER OU DE COMMERCIALISATION, AUTRES QUE CEUX SPECIFIES DANS
TOUT CONTRAT EXISTANT ENTRE LES PARTIES. UN TEL CONTRAT ETATS L’OBLIGATION ENTIER DE EATON. LE
CONTENU DE CE DOCUMENT NE DOIT PAS DEVENIR PARTIE OU MODIFIER TOUT CONTRAT ENTRE LES PARTIES.
En aucun cas, Eaton responsable à l’acheteur ou de l’utilisateur dans le contrat, en responsabilité délictuelle (y compris
la négligence), la responsabilité stricte ou autre sage pour tout dommage spécial, indirect ou consécutif ou toute perte,
y compris mais sans s’y limiter les dommages ou pertes d’utilisation de l’équipement, installation ou du système
d’alimentation, le coût du capital, perte de puissance, les dépenses supplémentaires dans l’utilisation des installations
électriques existantes, ou des réclamations contre l’acheteur ou de l’utilisateur par ses clients résultant de l’utilisation
des informations, des recommandations et des descriptions contenues dans les présentes. Les informations contenues
dans ce manuel sont sujettes à modification sans préavis.

12 LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com12
Sommaire
INTRODUCTION..................................................4
MESSAGES DE SÉCURITÉ ET AVERTISSEMENTS D’ORDRE GÉNÉRAL ....4
INSTALLATION...................................................5
ACCÈS AUX BORNES .............................................5
DÉTAILS DU CÂBLAGE ............................................5
FONCTIONNEMENT ..............................................7
DISPOSITION GÉNÉRALE ..........................................7
MAINTENANCE ..................................................8
CERTIFICATION / APPROBATIONS...................................9
CARACTÉRISTIQUES NOMINALES T.................................9
CONDITIONS PARTICULIÈRES POUR UNE
UTILISATION EN TOUTE SÉCURITÉ.................................10
Haut-parleur- DB4BM UL
Français

13LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com 13
1.0 INTRODUCTION
Cette gamme de haut-parleurs, conçue pour une
utilisation dans des atmosphères poussiéreuses et à
gaz potentiellement explosifs, a une puissance pouvant
atteindre jusqu’à 25 watts.
Le boîtier Ex est en acier inoxydable ou en alliage
pour application marine et comprend un cône en
thermoplastique robuste. L’équerre de montage en
acier inoxydable, les vis de protection et les fixations
sont complètement intégrées, ce qui garantit un produit
dépourvu de corrosion. Une version pour emplacements
ordinaires est disponible pour une utilisation dans des
atmosphères non explosives. Les appareils sont adaptés
à une utilisation en intérieur et en extérieur et dans des
environnements humides.
2.0 MESSAGES DE SÉCURITÉ ET
AVERTISSEMENTS D’ORDRE
GÉNÉRAL
Respectez toutes les instructions et tous les messages
de sécurité de ce manuel pour garantir une installation en
toute sécurité de l’appareil. L’appareil ne doit être installé
et entretenu que par du personnel / des installateurs du
site correctement formés.
• Pour réduire le risque d’inflammation d’atmosphères
dangereuses et le risque d’électrocution, ne branchez
pas l’appareil sur l’alimentation tant que son installation
n’est pas terminée et qu’il n’est pas complètement
étanche et sécurisé.
• ATTENTION – Pour réduire le risque d’inflammation
d’atmosphères dangereuses : débranchez l’alimentation
avant d’ouvrir l’appareil. Conservez l’appareil fermé
hermétiquement pendant son fonctionnement.
• Avertissement – Pour réduire le risque d’inflammation
d’atmosphères dangereuses, les ouvertures de conduit
doivent être dotées d’un raccord d’étanchéité connecté
à moins de 50 mm du boîtier.
• Si l’appareil est employé pour des applications de
Division 2, le câblage d’installation et la méthode
d’étanchéité requis pour maintenir le type de protection
spécifique doivent être conformes à la section
correspondante du NEC CEC ; autrement dit, pour les
sites de Classe I, Division 2, l’équipement doit être
installé en tant que produit antidéflagrant de Classe
I, Division 1 ou de Classe I, Zone 1. Pour la Classe II,
Division 2 ou la Classe III, les produits doivent être
installés en tant que produits de Zone 21 en fonction de
la protection contre la poussière fournie par le boîtier.
• Avant de retirer le couvercle pour l’installation ou
la maintenance, assurez-vous que l’alimentation de
l’appareil est isolée.
• Une fois l’appareil installé, testez le bon fonctionnement
de ce dernier.
• Une fois l’installation terminée, assurez-vous qu’un
exemplaire de ce manuel est mis à la disposition de
tout le personnel d’exploitation.
• Lors de l’installation de l’appareil, les normes de
sélection, d’installation et d’utilisation de l’appareil
doivent être mentionnées ; par exemple, les
réglementations de câblage IEE et le « Code national
de l’électricité » ANSI/NFPA70 en Amérique du Nord.
Des normes nationales et/ou locales supplémentaires
peuvent également s’appliquer, par exemple, CSA 22.1.
NFPA72 et ULC-S524
• Le raccordement des câbles doit être conforme aux
spécifications applicables à l’application requise. MEDC
recommande d’identifier correctement tous les câbles
et conducteurs. Reportez-vous au schéma de câblage
de ce manuel (ou au schéma fourni avec l’appareil).
• Assurez-vous que seuls les presse-étoupes
correctement répertoriés ou certifiés sont utilisés
et que l’ensemble est protégé et correctement mis
à la terre. Utilisez les presse-étoupes répertoriés
adaptés à la Classe I, Zone 1 et Zone 21 possédant les
caractéristiques nominales NEMA requises.
• Assurez-vous que seuls les bouchons correctement
répertoriés ou certifiés sont utilisés pour obturer
les points d’entrée de presse-étoupes non utilisés
conformément aux clauses EN/IEC60079-14 16.3, 16.4
et 16.5 (pour les zones au Canada, reportez-vous à la
norme C22.1-15) et que l’indice d’humidité extérieur de
l’appareil est maintenu.
• La borne de mise à la terre interne doit être utilisée
pour la connexion de mise à la terre et la borne externe,
le cas échéant, est destinée à une connexion de liaison
supplémentaire lorsque les réglementations locales
ou les autorités locales autorisent ou exigent une telle
connexion. La connexion à la borne de terre externe
doit être effectuée à l’aide d’une connexion filaire
conforme à la norme UL 486E.
• Dans le cadre de l’installation de l’appareil, MEDC
recommande d’utiliser des fixations en acier inoxydable.
Assurez-vous que l’ensemble des écrous, boulons et
fixations est bien serré.
• Positionnez l’appareil de manière à ce que les débris, la
poussière ou l’eau ne puissent pas se déposer dans le
pavillon rentrant.
• Positionnez l’appareil de manière à ce que tout objet
solide ne faisant pas partie de l’équipement se trouve à
au moins 40 mm du joint de chemin de flamme Ex d.
• Cet appareil ne doit pas être entraîné par une source
produisant un ultrason.
• N’ouvrez pas le couvercle avant de l’appareil situé sous
le cône principal en thermoplastique, qui renferme le
moteur du haut-parleur, car il ne s’installe pas sur site et
ne fait pas l’objet d’un entretien.
• Risque de charge électrostatique : protégez des débits
d’air directs provenant des conduits d’échappement et
autres, qui peuvent provoquer un transfert de charge.
Si l’appareil doit être nettoyé, nettoyez l’extérieur avec
un chiffon humide pour éviter l’accumulation de charge
électrostatique. Assurez-vous que l’équipement est
correctement mis à la terre.
Haut-parleur- DB4BM UL
Français

14 LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com 14
3.0 INSTALLATION
Deux trous de fixation excentrés de Ø 9 mm situés dans
l’étrier en U / l’équerre de montage permettent de monter
l’appareil. Si nécessaire, commencez par monter l’appareil
par le trou central de Ø 13 mm de l’étrier. Vous pourrez
alors tourner l’appareil dans la position requise et le fixer
par les autres trous.
Une équerre de montage pivotante, à commander en
même temps que l’appareil, est proposée en option pour
permettre un réglage en rotation supplémentaire de
ce dernier.
Les trous de fixation ont été conçus pour accueillir une vis
ou un boulon de Ø 5/16” ou M8.
Avertissement : utilisez un système de support dont la
résistance à la charge due au vent est suffisante pour
garantir la conformité aux codes et normes applicables.
Pour éviter l’accumulation de poussière et de corps
étrangers, il est recommandé de monter le pavillon
à l’horizontale ou de le diriger vers le bas.
Avertissement : il est interdit de percer des entrées
filetées du câblage de terrain.
Accès aux bornes
Le couvercle est fixé par le biais de 6 vis M5 (clé
hexagonale A/F de 4,0 mm). Une fois les fixations du
couvercle dévissées, retirez le couvercle du boîtier pour
accéder à l’intérieur. Les fixations du couvercle sont
imperdables et resteront dans le couvercle.
Il est prévu que les conducteurs utilisés pour les
raccords d’alimentation et de mise à la terre de l’appareil
soient de 2,5 mm² (14 AWG). Concernant les raccords
d’alimentation, notez que la température des câbles peut
atteindre jusqu’à 30K.
Une fois le raccordement terminé, replacez
soigneusement le couvercle sur le corps, en évitant
d’endommager les surfaces de contact. Concernant les
appareils en alliage d’aluminium, nettoyez les joints du
boîtier / couvercle avant de remettre le couvercle en place.
Serrez les vis du couvercle uniformément. Assurez-vous
que le joint torique est correctement positionné sur le
couvercle lors du remontage. Veillez à maintenir l’espace
maximal requis de 0,025 mm entre le couvercle et la base
une fois l’appareil assemblé. Pour maintenir l’indice de
protection IP de l’appareil, il est recommandé de serrer
les vis du couvercle au couple de 3,0 Nm.
Détails du câblage
CÂBLAGE STANDARD DB4BM
Pour les appareils standard, branchez les raccords
d’alimentation aux bornes numérotées pour obtenir la
prise de courant requise (cf. le tableau des prises à la
section 4).
Pour les connexions en boucle, utilisez un deuxième jeu
de bornes numérotées.
Haut-parleur - DB4BM UL
Français

15LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com
CÂBLAGE DB4BM 8 OHMS
CÂBLAGE DB4BM AVEC CAPUCHON ET/OU PPTC EN OPTION
Pour les appareils 8 Ohms à connexion directe, branchez
l’alimentation de l’amplificateur aux bornes comme
indiqué, en prenant note de la valeur nominale maximale
du haut-parleur.
Utilisez une deuxième paire de bornes pour les
connexions en boucle de sortie selon les besoins.
Branchez les connexions de ligne 100 V aux bornes
marquées « line » (ligne) sur la carte de circuit imprimé,
en formant une boucle de sortie selon les besoins.
Utilisez le câble volant fourni ainsi que les connexions de
boucle d’entrée et de sortie courantes pour sélectionner
le niveau de puissance requis (cf. le tableau des prises à
la section 4).
Haut-parleur - DB4BM UL
Français

16
Haut-parleur - DB4BM UL
Français
LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com
4.0 FONCTIONNEMENT
La tension de ligne et la puissance de l’appareil sont
indiquées sur l’étiquette de ce dernier. Le haut-parleur
est disponible en 3 puissances standard de 8 à 25 watts.
Différents niveaux sonores peuvent être obtenus en
sélectionnant les prises du transformateur dans l’appareil.
Cf. le tableau ci-dessous pour plus de détails.
Si vous le demandez lors de la commande, vous pouvez
également obtenir une connexion de 8 Ohms directe
au moteur pour connecter l’appareil à une source audio
adaptée.
Avertissement : l’appareil a une limite de température
de fonctionnement supérieure certifiée de 85 °C, mais
un service ininterrompu des appareils 25 W et 15 W
n’est pas recommandé à des températures ambiantes
supérieures à 70 °C.
Prises du transformateur Puissance (W)
25W 15W 8W
1:2 25,0 15,0 8,0
2:3 12,5 7,5 4,0
3:4 6,0 5,0 2,0
1:3 4,0 4,0 1,5
2:4 2,0 2,0 0,7
1:4 1,0 0,8 0,4
DISPOSITION GÉNÉRALE

17LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com
5.0 MAINTENANCE
L’appareil ne devrait nécessiter que peu d’entretien au
cours de sa durée de vie ; cependant, dans l’éventualité
de conditions environnementales anormales ou
inhabituelles dues à des dommages subis en usine
ou à un accident, etc., une inspection visuelle est
recommandée.
AVERTISSEMENT ! – N’ouvrez pas le couvercle avant de
l’appareil situé sous le cône principal en thermoplastique,
qui renferme le moteur du haut-parleur, car il ne s’installe
pas sur site et ne fait pas l’objet d’un entretien.
Observez le schéma ci-dessous pour en savoir plus sur
les joints antidéflagrants de l’appareil.
AVERTISSEMENT ! – Les joints antidéflagrants détaillés
ci-dessous ne sont pas destinés à être réparés.
De la graisse anticorrosion, telle que le pétrolatum
ou les huiles minérales épaissies au savon, peut être
appliquée sur les surfaces des joints antidéflagrants
avant l’assemblage. La graisse, si elle est appliquée, doit
être de type non durcissant au fil du temps, ne doit pas
contenir de solvant pouvant s’évaporer et ne doit pas
causer de corrosion sur les surfaces des joints. Vérifiez si
la graisse est appropriée en consultant les spécifications
du fabricant de celle-ci.
Nettoyez les joints de couvercle en alliage d’aluminium
avant de remettre le couvercle en place.
Si l’appareil doit être nettoyé, nettoyez l’extérieur avec
un chiffon humide pour éviter l’accumulation de charge
électrostatique.
En cas de défaillance de l’appareil, celui-ci peut être
réparé par MEDC.
Si vous avez acheté une quantité importante d’appareils,
il est recommandé d’avoir également à disposition des
pièces de rechange. Il convient de noter que, en cas
d’endommagement, le pavillon en thermoplastique
externe peut être remplacé dans son ensemble ou qu’il
La patte de l’embout
isolant peut être
remplacée comme
pièce de rechange ; cf.
ci-dessous
est possible de remplacer la patte de l’embout isolant
séparément. Veuillez discuter de vos besoins en matière
de pièces de rechange avec les ingénieurs technico-
commerciaux d’Eaton MEDC.
Haut-parleur - DB4BM UL
Français

18 LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com18
Haut-parleur - DB4BM UL
Français
6.0 CERTIFICATION / APPROBATIONS
Homologué UL pour une utilisation aux États-Unis (USL)
et au Canada (CNL)
Veuillez vous reporter au marquage présent sur l’appareil
pour obtenir des détails d’homologation spécifiques
(USL) Zone 1, AEx db IIC Gb T*
Zone 21, AEx tb IIIC Db T*
Classe I, Division 1, Groupes A-D T *
(CNL) Ex db IIC Gb T*
Ex tb IIIC Db T*
Classe I, Division 1, Groupes B-D
Convient également pour :
Classe I, Division 2, Groupes A-D Classe
II Division 2, Groupes F et G
Classe III Division 2
Normes applicables :
(USL) UL60079-0, édition 7
UL60079-1, édition 7
UL60079-31, édition 2
UL1203, édition 5
(CNL) CSA C22.2 N° 60079-0 : édition 4
CSA C22.2 N° 60079-1:16
CSA C22.2 N° 60079-31:15
CSA C22.2 N° 30-M1986,
édition 3 R2016
Caractéristiques nominales T :
Puissance
max. Tamb. TGTD
8W de -60 °C à +85 °C T4 T135°C
de -60 °C à +55 °C T5 T100°C
de -60 °C à +40 °C T6 T85°C
15W de -60 °C à +85 °C T4 T135°C
de -60 °C à +40 °C T5 T100°C
25W de -60 °C à +85 °C T3 T200°C
de -60 °C à +70 °C T4 T135°C
de -60 °C à +40 °C T5 T100°C
Les appareils 25 W marqués T3/T200 °C Tamb -60 °C à 85 °C ne
sont pas marqués pour la Classe III, Division 2, car la classe T
doit être inférieure ou égale à 135 °C.

19LOUDSPEAKER- DB4BM UL TM294 Issue B October 2022 www.eaton.com 19
Haut-parleur- DB4BM UL
Français
• À des fins de remplacement, utilisez des boulons de
couvercle M5 x 0,8 x 20 mm de long dont la classe de
propriété est au moins A2-70. Utilisez les fixations à
tige réduite sur des couvercles dotés d’orifices filetés.
Utilisez des fixations entièrement filetées sur des
couvercles dotés d’orifices de dégagement lisses.
• Les joints antidéflagrants ne sont pas destinés à être
réparés.
• Risque de charge électrostatique. Si l’appareil doit être
nettoyé, nettoyez l’extérieur avec un chiffon humide
pour éviter l’accumulation de charge électrostatique.
Consultez les instructions pour plus d’informations
7.0 CONDITIONS PARTICULIÈRES POUR UNE UTILISATION
EN TOUTE SÉCURITÉ
• Si des étiquettes de certification en métal sont
apposées sur le pavillon, l’appareil est capable de
retenir les charges suivantes.
3,33 pF – taille de l’étiquette : 65 mm x 40 mm
7,15 pF – taille de l’étiquette 105 mm x 42,5 mm

Eaton
EMEA Headquarters
Route de la Longeraie 7
1110 Morges, Switzerland
Eaton.eu
Eaton
Unit B, Sutton Parkway
Oddicroft Lane
Sutton in Ashfield
United Kingdom
NG17 5FB
T: [phone]
www.crouse-hinds.com/hac
[email protected]
© 2022 Eaton
All Rights Reserved
Printed in
Publication No. TM294.B
October 2022
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Changes to the products, to the information contained in this
document, and to prices are reserved; so are errors and omissions.
Only order confirmations and technical documentation by Eaton is
binding. Photos and pictures also do not warrant a specific layout or
functionality. Their use in whatever form is subject to prior approval
by Eaton. The same applies to Trademarks (especially Eaton, Moeller,
and Cutler-Hammer). The Terms and Conditions of Eaton apply, as
referenced on Eaton Internet pages and Eaton order confirmations.
