Eaton Metalux SLSTP 8x4/2 Row Mount Bracket User manual

INS #
Brand Logo
reversed out of
black
INS #
IB519087EN
Installation Instructions – SLSTP 8x4/2 Row Mount Bracket
Directives d’installation– Support en série 8x4/2 SLSTP
Instrucciones de instalación - Soporte de montaje en hilera SLSTP
8x4/2
IMPORTANT: Read carefully before installing row mount bracket. Retain for future reference
WARNING
Risk of fire, electrical shock, cuts and or other casualty
hazards.This product must be installed in accordance
with the applicable installation code by a qualified
electrician or a person familiar with the construction
and operation of the product and the hazards involved.
Eaton assumes no responsibility for claims brought
about by improper or careless installation or handling
of this product.
WARNING
Risk of Fire and Electric Shock. If not qualified, consult
an electrician.
CAUTION
Edges May Cut. Handle with care.
CAUTION
Risk of burn. Disconnect power and allow fixture to cool
before handling fixture.
otice:N Minimum 90° supply conductors.
otice:N Green ground screw provided in proper location.
Do not relocate.
ote:N Specifications and dimensions subject to change
without notice.
8x4/2 Row Mount Bracket
1. Remove lens and channel cover as shown in Figure 1.
Figure 1

2EATON IB519087EN Installation instructions
Installation Instructions – SLSTP 8x4/2 Row Mount Bracket
2. Use a Philips head screw driver to unfasten screw holding the metal endcap (Figure 2). Then squeeze the channel and
pull to remove the metal endcap.
3. Slide the row mount bracket into place (Figure 3).
ote:N The orientation of the bracket is important for successful row mounting.
Figure 2
Figure 3
A
DETAIL A
SCALE 1 : 1.5

3
EATON IB519087EN Installation instructions
Installation Instructions – SLSTP 8x4/2 Row Mount Bracket
4. Slide the other end of the bracket into the fixture you wish to row mount to (Figure 4). Optional: Use included screws to
fasten the bracket into place.
Figure 4
End of Fixutre 1
Start of Fixutre 2

44 EATON IB519087EN Instructions d’installation
Directives d’installation– Support en série 8x4/2 SLSTP
IMPORTANT: Lire attentivement avant d’installer le support en série. À conserver pour consultation ultérieure.
AVERTISSEMENT
Risque d’incendie, de décharge électrique, de coupures
et autres accidents. Ce produit doit être installé
conformément au code d’installation en vigueur par
un électricien qualifié ou une personne familière avec
la construction et le fonctionnement du produit, ainsi
qu’avec les risques inhérents. Eaton n’assume aucune
responsabilité quant aux réclamations dues à une
installation ou à une manipulation inadéquate ou
imprudente de ce produit.
AVERTISSEMENT
Risques d’incendie et de décharge électrique. Si vous
n’êtes pas qualifié, consultez un électricien.
MISE EN GARDE
Les bords peuvent être coupants. Manipulez ce produit avec
précaution.
MISE EN GARDE
Risque de brûlures. Débranchez la source d’alimentation et
laissez refroidir le luminaire avant de le manipuler.
otice:N Conducteurs d’alimentation pouvant supporter un
minimum de 90°.
otice:N La vis verte de mise à la terre se trouve au bon
endroit. Ne la déplacez pas.
ote:N Les caractéristiques techniques et les dimensions
peuvent changer sans préavis.
Support en série 8x4/2

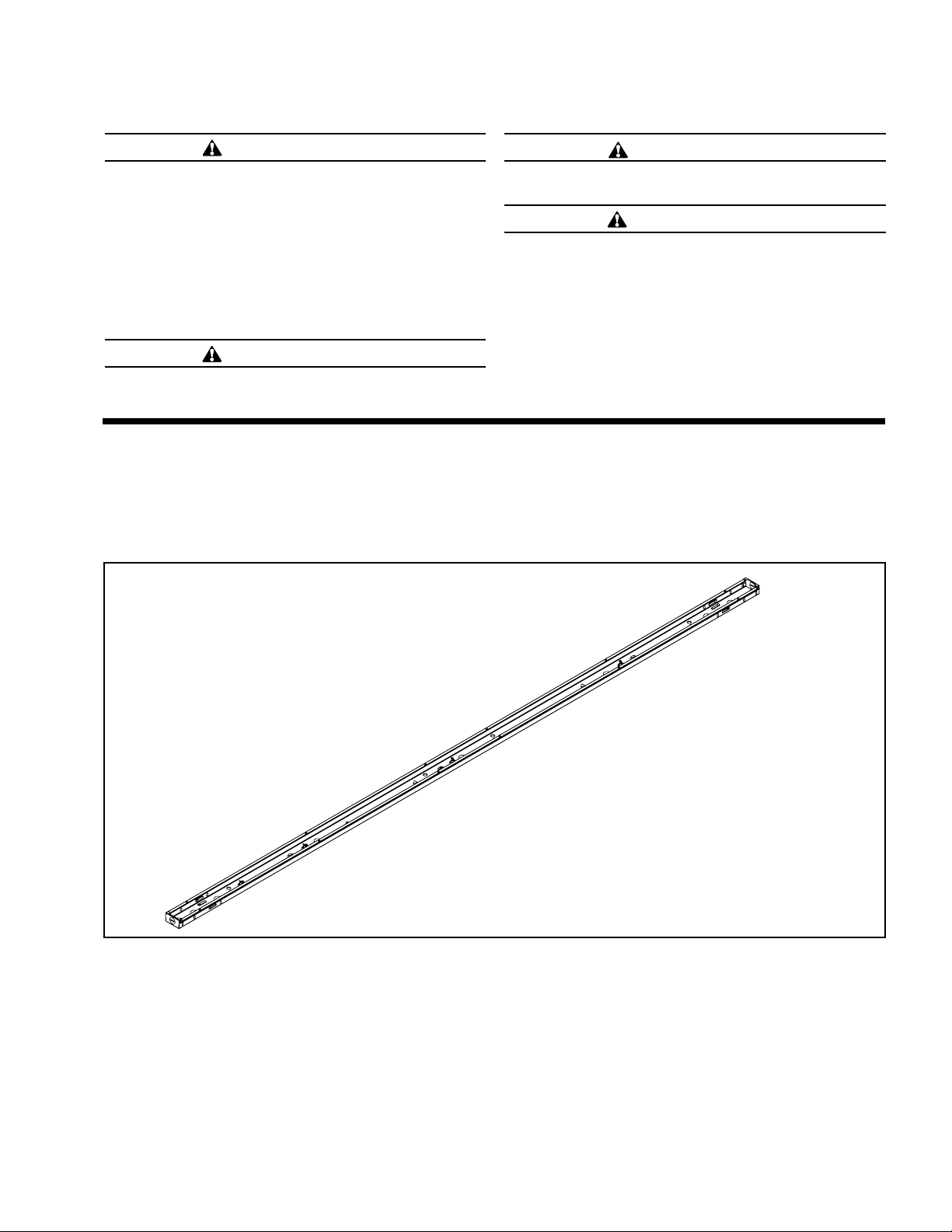

1. Retirer la lentille et le couvercle du canal comme le montre la figure1.
Figure1

55
EATON IB519087EN Instructions d’installation
Directives d’installation– Support en série 8x4/2 SLSTP

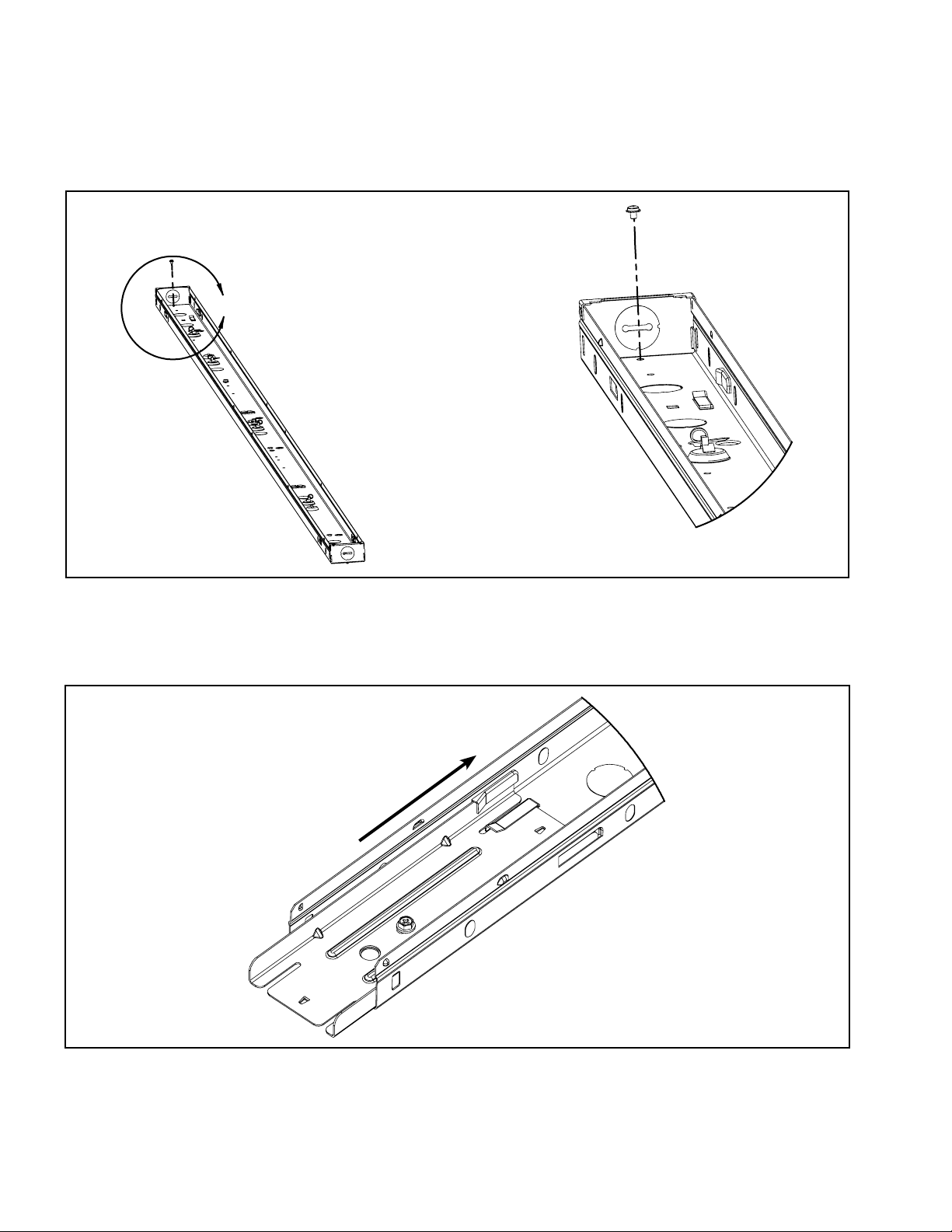

2. Utiliser un tournevis à pointe cruciforme pour dévisser la vis qui retient le capuchon d’extrémité en métal (figure 2).
Ensuite, serrer le canal et tirer pour retirer le capuchon d’extrémité en métal.
3. Faire glisser le support en série en place (figure 3).
ote:N L’orientation du support est importante pour réussir à le mettre en place.
Figure2
Figure3
A
DÉTAIL A
ÉCHELLE 1:1,5

66 EATON IB519087EN Instructions d’installation
Directives d’installation– Support en série 8x4/2 SLSTP

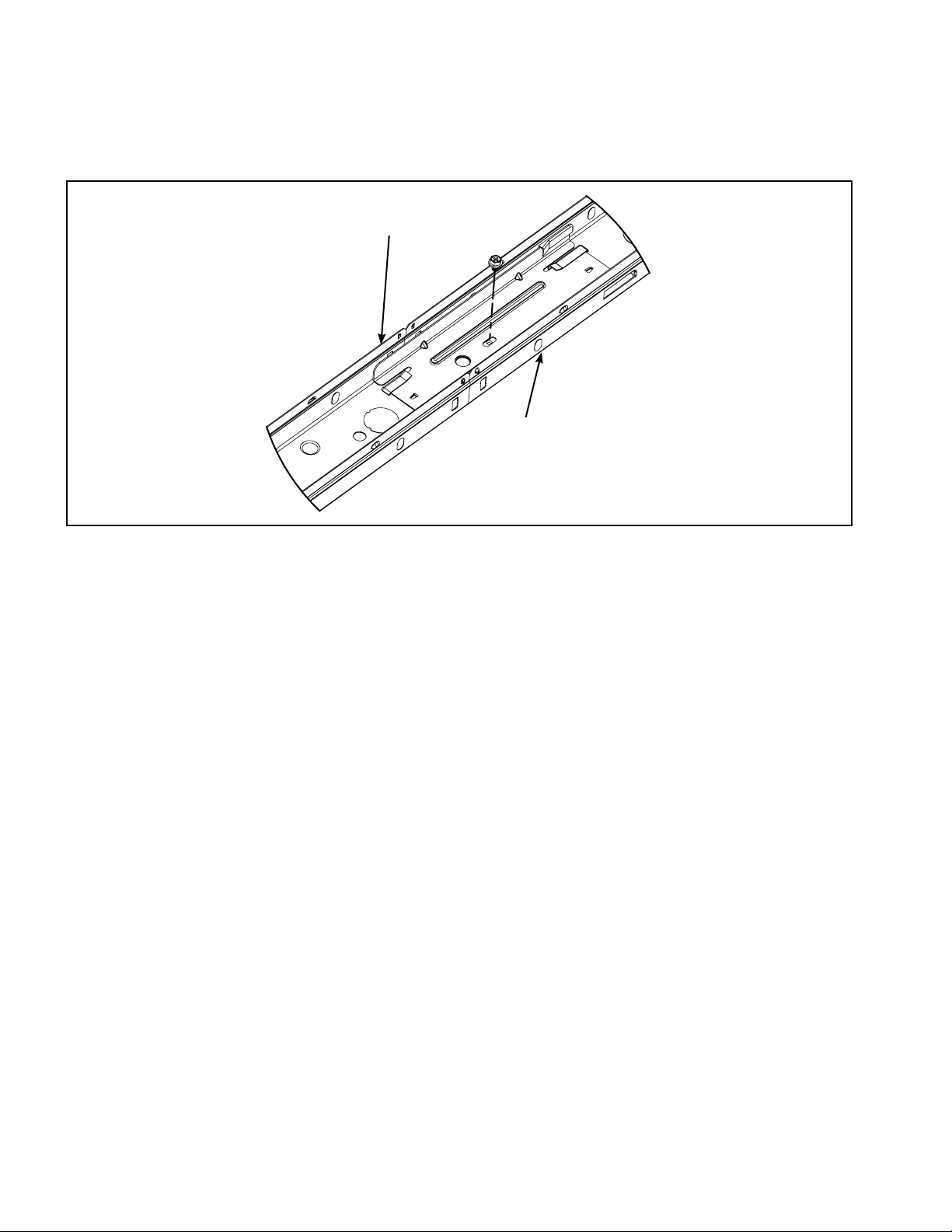

4. Faire glisser l’autre extrémité du support sur le luminaire sur lequel vous souhaitez fixer le support. Ensuite, utiliser les
vis fournies pour fixer le support en place (figure4).
Figure4
Fin du luminaire 1
Début du luminaire 2

7
EATON IB519087EN Instrucciones de instalación
Instrucciones de instalación - Soporte de montaje en hilera SLSTP 8x4/2
IMPORTANTE: Lea detenidamente antes de instalar el soporte de montaje en hilera Conserve estas instrucciones para ten-
erlas como referencia futura.
ADVERTENCIA
Riesgo de incendio, descarga eléctrica, cortes y otros
riesgos de accidentes. Un electricista calificado o una
persona con conocimientos sobre la construcción y el
funcionamiento del producto y los riesgos implicados
deben instalar el producto de conformidad con el código
de instalación aplicable. Eaton no asume ninguna
responsabilidad por los reclamos ocasionados por
instalaciones o manejos inadecuados o descuidados de
este producto.
ADVERTENCIA
Riesgo de incendio y descarga eléctrica. Si no está
calificado, consulte a un electricista.
PRECAUCIÓN
Los bordes pueden cortar. Maneje el producto con cuidado.
PRECAUCIÓN
Riesgo de quemaduras. Desconecte la energía y deje enfriar la
luminaria antes de manipularla.
otice:N Conductores de alimentación para un mínimo de
90°.
otice:N El tornillo de conexión a tierra verde ya está ubicado
correctamente. No lo cambie de ubicación.
ota:N Las especificaciones y las dimensiones están sujetas
a cambios sin previo aviso.
Soporte de montaje en hilera 8x4/2
1. Retire la lente y la cubierta del canal como se muestra en la Figura 1.
Figura 1

8EATON IB519087EN Instrucciones de instalación
Instrucciones de instalación - Soporte de montaje en hilera SLSTP 8x4/2
2. Utilice un destornillador de estrella para soltar el tornillo que sujeta la tapa metálica (Figura 2). Luego, apriete el canal y
tira para quitar la tapa metálica.
3. Deslice el soporte de montaje de hilera en su lugar (Figura 3).
ota:N La orientación del soporte es importante para el montaje exitoso de la hilera.
Figura 2
Figura 3
A
Detalle A
Escala 1: 1.5

9
EATON IB519087EN Instrucciones de instalación
Instrucciones de instalación - Soporte de montaje en hilera SLSTP 8x4/2

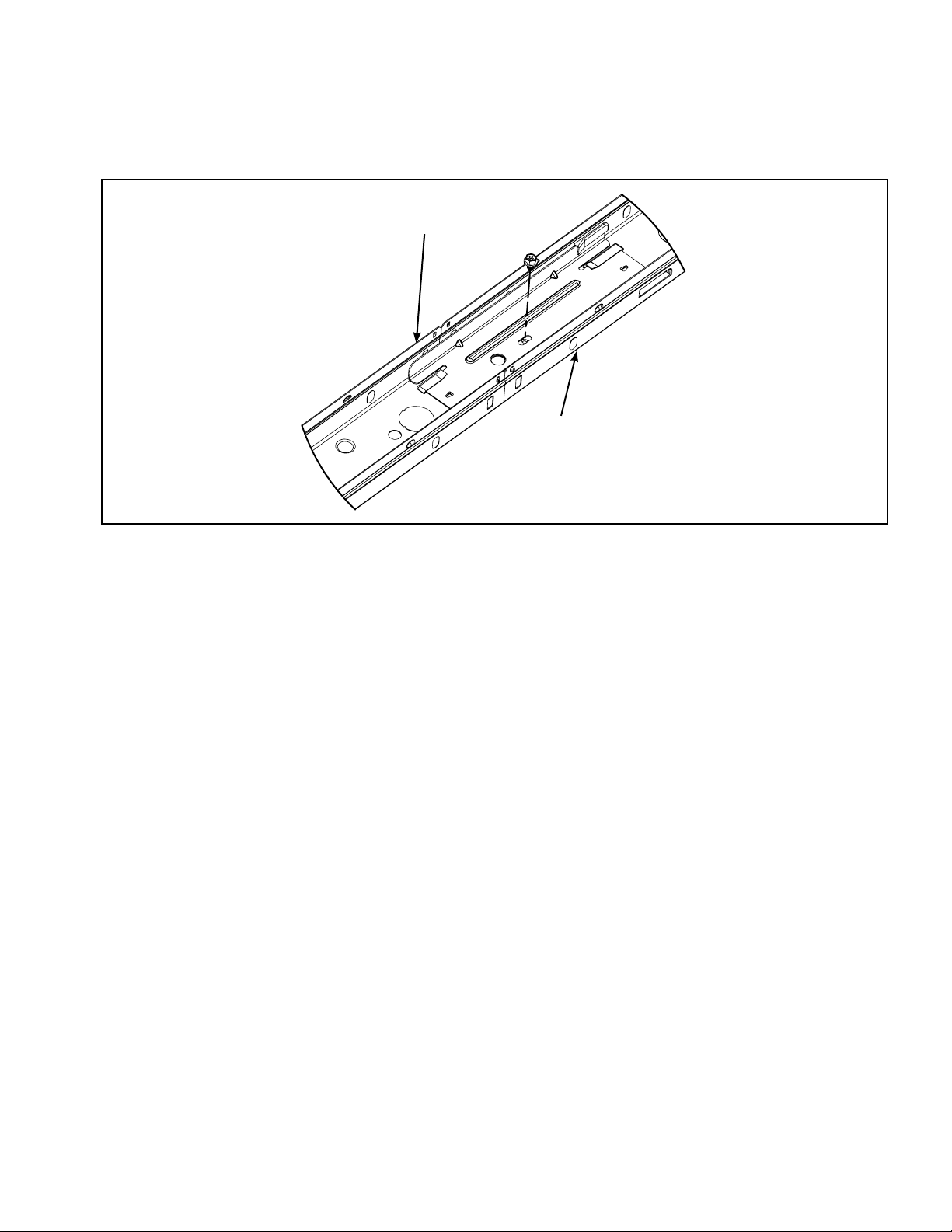

4. Deslice el otro extremo del soporte en la luminaria que desea montar en hilera. Luego, use los tornillos incluidos para
sujetar el soporte en su lugar (Figura 4).
Figura 4
Final de la luminaria 1
Inicio de la luminaria 2
