Eaton EL800USBIEC User manual

Installation and
user manual
English - Français
Deutsch - Italiano
Español - Nederlands
Português - Eλληνiκά
Polski - Česky
Solvenčina - Slovensko
Magyar - Türkçe
РУCCКИЙ
Svenka - Suomi
Ellipse ECO
500/650/800/
1200/1600
www.eaton.com
614-06803-00.indd 1 10/12/2010 11:15:07

2614-06803-00
4
2
5
3
1
IEC
models
USB models
Packaging
lBefore installing the Ellipse,
read the booklet 3containing the
safety instructions to be respected.
Then follow the instructions given
in this manual 2.
lAvant l'installation de Ellipse,
lire le livret 3qui présente les
consignes de sécurité à respecter.
Suivre ensuite les instructions du
présent manuel 2.
lVor Installation des Ellipse
die im Heft 3genannten
Sicherheitsvorschriften lesen.
Anschließend die Anweisungen
im vorliegenden Handbuch 2
befolgen.
lPrima dell’installazione del
Ellipse, leggere attentamente le
istruzioni di sicurezza riportate sul
libretto 3.
In seguito, attenersi alle istruzioni
riportate sul presente manuale 2.
lAntes de la instalación del Ellipse,
leer el manual 3que presenta las
instrucciones de seguridad a cumplir.
A continuación, seguir las
instrucciones del presente manual
2.
lLees voordat u het Ellipse
gaat installeren eerst de
veiligheidsinstructies in boekje 3.
Volg daarna de instructies van deze
handleiding 2.
lAntes da instalação do Ellipse,
ler o caderno 3onde constam
as instruções de segurança
a respeitar. Depois, seguir as
instruções do presente manual 2.
p
3
2
lPrzed zainstalowaniem Ellipse,
należy przeczytaćinstrukcję3,
która zawiera niezbędne zalecenia
bezpieczeństwa.
Następnie należy zapoznaćsięz
zaleceniami zawartymi w niniejszej
instrukcji 2.
l Před instatací zdroje Ellipse
si prostudujte příručku 3kde
najdete bezpečnostní předpisy,
které je třeba dodržovat.
Dále postupujte podle pokynů
uvedených v příručce 2.
lPred inštaláciou výpustky si
prečítajte knižku 3, v ktorej sú
uvedené bezpečnostné príkazy,
ktoré je potrebné dodržať. Potom
postupujte podľa pokynov tejto
príručky 2.
lPreden instalirate Ellipse,
preberite knjižico 3, v kateri so
varnostna navodila, ki jih je treba
upoštevati. Nato sledite navodilom
tega priročnika 2.
lAz Ellipse telepítése előtt
olvassa el a 3-es könyvet, mely a
betartandó biztonsági előirásokat
tartalmazza. Ezután kövesse a jelen,
2-ös kezikönyv utasításait.
lEllipse'in tesisatini yapmadan
önce, uyulacakgüvenliktalimatlarini
gösteren 3sayili kitapçiği
okuyunuz. Dana sonra isbu 2
sayili ei kitabindaki talimatlara
uyunuz.
p
3
2
3
2
lInnan installation av Ellipse,
läs instruktionsmanualen
3innehållande
säkerhetsinstruktionerna och
följ sedan dem. Följ sedan
instruktionerna som ges i denna
manual 2.
lLue nämä ohjeet ennen
Ellipse asennusta
turvallisuusohjeet 3ja
käyttöohjeet 2.
Caution!
614-06803-00.indd 2 10/12/2010 11:15:07

3
614-06803-00
Quick start
B
CD
A
1200 / 1600
500 / 650 / 800
FR / DIN IEC
USB models
614-06803-00.indd 3 10/12/2010 11:15:07

4614-06803-00
Quick start
EF
Register warranty at: powerquality.eaton.com
USB models
Battery change
lWarning: take care not to inverse the polarity + (red) and - (black) when connecting the batteries as this will
destroy the device.
a
b
cd
e
a
b
c
d
e
Ellipse 500 / 650 / 800
Ellipse 1200 / 1600
Battery disposal and safety
lCaution. Battery service life is reduced by 50 % for
every ten degrees above 25 °C.
lThe battery elements must be replaced exclusively
by qualified personnel (risk of electrocution), with
new elements approved by EATON to ensure correct
operation of the UPS.
lThe battery must be disposed of in accordance
with applicable regulations.To remove the battery
elements, shut down the UPS (button 12 OFF), remove
the power cord and proceed as indicated in page 4
"Battery change".
614-06803-00.indd 4 10/12/2010 11:15:08

5
614-06803-00
Technical characteristics
Performances tested according to IEC 61643-1 (class 3) standard for 8/20 µs surge wave
(*) Warning: Output cables should not exceed 10m length.
Ellipse ECO 500 650 800 1200 1600
lUPS power 500 VA /
300 W 650 VA / 400 W 800 VA / 500 W 1200 VA / 750 W 1600 VA / 1000 W
lNominal input voltage 184 V - 264 V, adjustable to 161 V - 284 V
lInput frequency 50/60 Hz (46 - 70 Hz working range)
lVoltage/frequency of battery backup
outlets 9in battery mode 220 V / 230 V / 240 V +15 % -20 % (50/60 Hz ± 1 %)
lTotal output current for all outlets 10 A max
lOutput current of battery backup
outlets 92.3 A max 3 A max 3.6 A max 5.5 A max 7.3 A max
lLeakage current 0.4 mA
lInput protection 10 A resettable circuit breaker
lTransfer time 5 ms typical
lTelephone surge protection Tel, ISDN, ADSL, Ethernet
lSealed lead-acid battery 12 V, 4.5 Ah 12 V, 7 Ah 12 V, 9 Ah 2x12V, 7 Ah 2x12V, 9 Ah
lAutomatic battery test Once a week
lAverage battery life 4 years typical, depending on temperature and amount of discharge cycles
lOperating temperature 0 to 35 °C
lStorage temperature -25 °C to +55 °C
lOperating relative humidity 0 to 85 %
lOperating elevation 0 to 2000 m
lSafety standards IEC 60950-1, IEC 62040-1, CE certied
lElectromagnetic compatibility
standards IEC 62040-2, C1*
lWarranty 2 years
lDimensions (mm) 263 x 81 x 235 305x81x312
lWeigth (Kg) 2.9 3.6 6.7 7.8
AC input source protection,
Ellipse ECO:
500 650 800 1200 1600
lUoc
(common mode / differential mode) 6 kV / 2 kV 6 kV / 1.8 kV
lUp
(common mode / differential mode) 1.8 kV / 0.7 kV 1.5 kV / 1 kV
lIn 3 kA
Dielectric isolation
lAC Ground 1500 Vac, 50 Hz
lAC /TEL 3000 Vac, 50 Hz
lTel / Ground 1000 Vac, 50 Hz
Temporary overvoltage (TOV)
lUc 250 Vac
lUt 430 Vac
Energy dissipation 461 Joules
614-06803-00.indd 5 10/12/2010 11:15:08

6614-06803-00
ENGLISH
Operating conditions
lThis product is an Uninterruptible
Power Supply (UPS) for computers
and their peripherals, television
sets, stereo systems and video
recorders... It must not be used to
supply other electrical equipment
(lighting, heating, household
appliances, etc.).
lUPS can be installed in
horizontal, vertical position, or
placed in Rack 2U (optional kit).
UPS connections
lConnect the UPS 1to the
AC-power system via a wall outlet
with an earth connector, using the
supplied cord 4for a UPS with
FR/DIN sockets or with the supply
cord of your computer for a UPS
with IEC sockets (see gure A).
lPlug critical equipment
(computer, monitor, modem,
etc.) into the outlets 9providing
battery backup power and surge
protection (see gure B), taking
care not to exceed the rated current
indicated in amperes.
lOther devices (printer, scanner,
fax, etc.) can be connect to the
ltered outlets 8that provide
surge protection (see gure B). The
ltered outlets are not backed up
by battery power in the event of a
power outage.
lOptional Internet modem /
Network connection:
A modem or Ethernet data line
can be protected against surges by
connecting it via the UPS. Connect
the existing device cable between
the wall outlet and the UPS, and
use a similar cable between the
UPS and the device, as indicated in
gure C (cable not supplied).
lOptional USB connection:
The UPS device can be connected
to the computer using the USB
cable 5supplied.
The software is available on the
CD-ROM 5or downloadable
from powerquality.eaton.com
(see gures D and F).
Register for the warranty on
powerquality.eaton.com.
Master and EcoControl
outlets operating
procedure
In order to limit energy
consumption of peripherals
(scanner, printer) in standby mode,
the Ellipse ECO is equipped
with EcoControl outlets that are
dependent on the Master outlet.
When the main application
supplied by the Master outlet
(computer) is shut down,
the EcoControl outlets are
autonomy after it has been charged
for 8 hours. It is recommended that
the UPS be permanently connected
to the AC power supply to ensure
the best possible autonomy.
lSwitching-on the UPS: press
button 12 for about 1 second.
lFiltered outlets 8without
battery backup: Equipment
connected to these outlets is
supplied as soon as the AC cord 4
is plugged in.They are not affected
by button 12 .
lBattery backup outlets 9:
Equipment connected to these
outlets is supplied as soon as
button 12 turns green (see gure
E).These outlets can be turned on
even if the UPS is not connected to
AC power (button 12 ashes).
lAC-power disturbance: If AC
power is disturbed or fails, the UPS
continues to operate on battery
power. Button 12 ashes green.
In normal mode, the audio alarm
beeps every ten seconds, then
every three seconds when the end
of battery backup time is near. In
silent mode (see the section on
settings), the audio alarm simply
beeps once when the UPS transfers
to battery power.
lIf the power outage lasts longer
than the battery backup time, the
UPS shuts down and automatically
restarts when power is restored.
Following a complete discharge, a
few hours are required to recharge
the battery back to full backup time.
lTo save battery power, it is possible
to press button 12 to cut the supply
of power to the devices connected
to the battery backup outlets.
lLightning protection: All outlets,
whether backed up or simply
ltered, include surge protection,
whatever the position of button 12 .
lShutdown of the battery backup
outlets 9: Press button 12 for
more than two seconds.
8
9
Ellipse 1200 / 1600Ellipse 500 / 650 / 800
9
8
12
13 13
10
11
automatically deactivated and the
peripherals shut down.
This function (deactivated by
default) is validated and congured
using the conguration tool
integrated in the software.
Note: When the function is
activated, do not connect critical
applications to EcoControl
outlets.
Threshold setup
A default setup ensures the correct
operation of the EcoControl
function. However, depending
on the consumption of the main
load, the trigger threshold of
the EcoControl function may
have to be modied using the
conguration software supplied
with the UPS:
lFirst, make sure that the function
is activated in the "EcoControl
Function" tab of the conguration
tool.
lIf the peripherals connected
to the EcoControl outlets do not
switch off when the main load is
not in normal operation (ex: when
in standby mode), the detection
threshold value must be set to
High.
lIf the rated consumption level
of the main load is low and the
EcoControl outlets shut down
when the main load is operating
normally, the detection threshold
value must be set to Low.
Operation
8: Filtered outlets.
9: Battery backup outlets.
10 : LED ON indicate that surge
protection is active
.
11 : LED ON indicate a UPS fault.
12 : ON/OFF button for the battery
backup outlets.
13 : Protection circuit breaker.
lBattery charge: The UPS
charges the battery as soon as it is
connected to the AC outlet, whether
button 12 is pressed or not. When
used for the rst time, the battery
will only provide its maximum
614-06803-00.indd 6 10/12/2010 11:15:08

7
614-06803-00
ENGLISH
Troubleshooting (For further information, visit the www.powerquality.eaton.com site or contact after-sales
support.)
Advanced customizing of your UPS
Problem Diagnostic Solution
1lThe battery backup outlets 9are
not supplied with power.
lButton 12 is not lighted on. lPress button 12 and check that it
turns green.
2lThe connected devices are not
supplied when AC power fails.
lThe devices are not connected to
the battery backup outlets 9.
lConnect the devices to the battery
backup outlets 9.
3lAC power is available, but the
UPS operates on battery power. lCircuit breaker 13 , located under
the UPS, has been tripped by an
overload on the UPS output.
lDisconnect excess equipment
and reset the circuit breaker 13 by
pressing the corresponding button.
4lThe ltered outlets 8are not
supplied.
lThe wall outlet is not supplied.
lCircuit breaker 13 , located under
the UPS, has been tripped by an
overload on the UPS output.
lSupply power to the wall outlet.
lDisconnect excess equipment
and reset the circuit breaker 13 by
pressing the corresponding button.
5lGreen button 12 ashes
frequently and audio alarm beeps.
lThe UPS frequently operates
on battery power because the AC
power source is of poor quality.
lHave the electrical installation
checked by a professional or use
another wall outlet.
6lGreen button 12 ashes and audio
alarm beeps continuously.
lThe UPS battery backup outlets
9are overloaded.
lDisconnect excess equipment
connected to the battery backup
outlets 9.
7lRed LED 11 is on and the audio
alarm beeps every 30 seconds.
lA fault has occurred on the UPS.
The battery backup outlets 9are
no longer supplied.
lCall after-sales support.
8lGreen LED 10 is off and the
ltered outlets 8are supplied.
lSurge protection is no longer
provided.
lCall after-sales support.
9lThe telephone line is disturbed or
modem access is not possible.
lSurge protection on the telephone
line is no longer provided.
lDisconnect the telephone line
from the wall outlet.
lCall after-sales support.
10 lRed LED 11 ashes. lThe battery has reached the end
of its service life.
lHave the battery replaced.
11 l EcoControl outlets keep powered
when main application (Master
outlet) is stopped.
l EcoControl function is not
activated or not properly set.
l Activate or set properly
EcoControl function using the
software provided with the product.
Sensitivity to variations of the AC power supply Audio alarm
l Only to be used if frequent switching to the UPS
battery due to large variations in the AC supply
voltage.
l Accessing the programming mode: with the device
switched off, press button 12 for 6 s and release it
once LEDs 10 11 have come on.
l Display of the 3 possible voltage ranges according to
the status of LEDs 10 and 11 :
l Possibility of deactivating the audio alarm when the
UPS is operating on the battery.
l Accessing the programming mode: with the device
switched off, press button 12 for 11 s and release it
when the audio alarm sounds.
l Display of the 2 possible audio alarm modes:
Normal mode
(factory
conguration):
AC supply
between 184V
and 264V
Low range
mode:
AC supply
between 161V
and 264V
Low and high
range mode:
AC supply
between 161V
and 284V
Normal mode (factory
conguration):
the UPS emits a beep
every 10 s when operating
on its battery.
Silent mode:
the UPS emits a single
beep when switching to
battery operation and
then remains silent.
1211 10
11 12 11 12 11 12
1211 10 1211 10
Normal mode
activated:
programming by
continuous beep.
Silent mode
activated:
programming by a
beep every second.
Change from one mode to another by successively
pressing button 12 .Change from one mode to another by successively
pressing button 12 .
l Memorizing the mode: 10 s after the last press of the
button.
l Memorizing the mode: 5 s after the last press of the
button.
614-06803-00.indd 7 10/12/2010 11:15:08

8614-06803-00
FRANÇAIS
Conditions d'utilisation
lCet appareil est une Alimentation
Sans Interruption (ASI) conçue
pour alimenter un ordinateur et ses
périphériques, des appareils deTV,
HI-FI, Vidéo, à l’exclusion de tout
autre appareil électrique (éclairage,
chauffage, électroménager...).
lL'ASI peut être installée en
position horizontale, verticale, ou
en Rack 2U (kit optionnel).
Raccordement de l'ASI
lRaccorder l'ASI 1au réseau
électrique sur une prise murale
avec terre, à l'aide du cordon fourni
4pour une ASI avec prises FR/DIN
ou avec le cordon d'alimentation
de votre ordinateur pour une ASI
avec prises IEC (voir gure A).
lConnecter les prises des
appareils critiques (ordinateur,
écran, modem...) sur les prises
secourues par la batterie 9et
protégées contre les surtensions
(voir gure B), en ne dépassant pas
le courant indiqué en Ampères.
lLes autres appareils (imprimante,
scanner, fax…) peuvent être
branchés sur les prises ltrées et
protégées contre les surtensions
8 (voir gure B); les prises ltrées
ne sont pas secourues en cas de
coupure de courant.
lLiaison Modem Internet / réseau
facultative : la ligne modem ou
réseau Ethernet peut être protégée
contre les surtensions en la
raccordant via l'ASI. Pour celà,
relier d'une part la prise murale à
l'ASI avec le cordon de l'appareil
à protéger, et d'autre part l'ASI à
cet appareil à l'aide d'un cordon
identique, comme indiqué gure C
(cordon non fourni).
lLiaison USB facultative :
l’appareil ASI peut être connecté
à l’ordinateur via le câble USB
fourni.
Le logiciel est disponible sur le
CD-ROM ou peut être téléchargé
à partir du site powerquality.eaton.
com (voir les gures D et F).
Enregistrement de la garantie sur
le site powerquality.eaton.com.
Mode de fonctionnement des
prises Master et EcoControl
An de limiter la consommation
d’énergie des périphériques
(scanner, imprimante) en mode
veille, Ellipse ECO est muni de
prises EcoControl dépendantes
de la prise Master (voir gure B).
Quand l’application principale
alimentée par la prise Master
(ordinateur) est arrêtée, les prises
EcoControl sont automatiquement
désactivées et les périphériques
s’arrêtent.
utilisation, la batterie ne donne
sa pleine autonomie qu'après
une recharge de 8 heures. Pour
conserver la meilleure autonomie,
il est conseillé de laisser l'ASI
branchée en permanence sur le
réseau électrique.
lMise en marche de l'ASI : appuyer
sur le bouton 12 environ 1 seconde.
lPrises filtrées 8non secourues :
les appareils raccordés sur ces
prises sont alimentés dès que le
câble d’entrée 4est branché sur
une prise murale. Le bouton 12 ne
les commande pas.
lPrises secourues 9: les
appareils raccordés sur ces prises
sont alimentés dès que le bouton
12 est allumé en vert (voir gure
E). Ces prises peuvent être mises
en marche même si l'ASI n'est pas
connectée au réseau électrique
(bouton 12 clignotant).
lPerturbation du réseau
électrique : si la tension de ce
réseau est mauvaise ou absente,
l'ASI continue à fonctionner sur
batterie : le bouton 12 clignote en
vert. En mode normal, l’alarme
sonore émet un signal toutes les
10 secondes, puis toutes les
3 secondes lorsque la n
d'autonomie batterie approche. En
mode silence (voir § ajustements),
l'alarme sonore émet un bip au
passage sur batterie.
lSi la durée de la coupure du
réseau électrique dépasse
l'autonomie batterie, l'ASI s'arrête
puis redémarre automatiquement
au retour du réseau électrique.
Après décharge complète, quelques
heures sont nécessaires pour
restaurer l'autonomie complète.
lPar souci d'économie d'énergie,
le bouton 12 peut être utilisé pour
couper l’alimentation électrique
des appareils raccordés sur les
prises secourues.
lParafoudre : toutes les prises,
secourues ou non, en bénécient
quel que soit l’état du bouton 12 .
lArrêt des prises secourues 9:
appuyer plus de 2 secondes sur le
bouton 12 .
La validation et le paramétrage
de cette fonction (désactivée par
défaut) se font par l’intermédiaire
de l’outil de conguration intégré
au logiciel.
Note : lorsque la fonction
est activée, ne pas connecter
d’applications critiques sur les
prises EcoControl.
Paramétrage des seuils
Un paramétrage par défaut assure
le bon fonctionnement de la
fonction EcoControl.
Cependant, selon le niveau
de consommation de la
charge principale, il peut être
nécessaire de modier le seuil
de déclenchement de la fonction
EcoControl en utilisant le logiciel
de conguration livré avec
l’onduleur :
ls’assurer tout d’abord que la
fonction soit bien activée dans le
volet "Fonction EcoControl" de
l’outil de conguration.
lsi les périphériques connectés sur
les prises EcoControl ne s’arrêtent
pas quand la charge principale
n’est pas en fonctionnement
normal (ex : pendant une mise
en veille), il est nécessaire
d’augmenter la valeur du seuil de
détection au niveau Haut.
lsi le niveau de consommation
nominal de la charge principale
est faible et que les prises
EcoControl s’arrêtent alors que
la charge principale fonctionne
normalement, il est nécessaire
d’abaisser la valeur du seuil de
détection au niveau Bas.
Utilisation
8 : prises ltrées.
9: prises secourues par batterie.
10 :
Voyant allumé, protection anti-
surtensions active.
11 : Voyant allumé, défaut de l'ASI.
12 : Bouton de mise en service ou
d'arrêt des prises secourues.
13 : Disjoncteur de protection.
lCharge batterie : l'ASI charge sa
batterie dès qu’elle est connectée
au réseau électrique quel que soit
l'état du bouton 12 . A la première
8
9
Ellipse 1200 / 1600Ellipse 500 / 650 / 800
9
8
12
13 13
10
11
5
5
614-06803-00.indd 8 10/12/2010 11:15:08

9
614-06803-00
FRANÇAIS
Dépannage (Pour toute information, consulter le site www.powerquality.eaton.com ou notre Service Après-Vente)
Personnalisation avancée de votre ASI
Symptôme Diagnostic Remède
1lLes prises secourues 9ne sont
pas alimentées.
lLe bouton 12 n’est pas allumé. lAppuyer sur le bouton 12 et
vérier qu’il s'est allumé en vert.
2lLes appareils raccordés ne sont
plus alimentés lors d'une coupure
du réseau électrique.
lLes appareils ne sont pas
raccordés sur les prises secourues
9.
lRaccorder ces appareils sur les
prises secourues 9.
3lLe réseau électrique est présent
mais l'ASI fonctionne sur sa
batterie.
lLe disjoncteur 13 , placé sous l'ASI
s’est ouvert pour cause de surcharge
excessive en sortie de l'ASI.
lDébrancher l’appareil en cause en
sortie et réarmer le disjoncteur 13
en appuyant sur son bouton.
4l Les prises ltrées 8ne sont pas
alimentées.
lLa prise murale n'est pas
alimentée.
lLe disjoncteur 13 , placé sous l'ASI
s’est ouvert pour cause de surcharge
excessive en sortie de l'ASI.
lRétablir l'alimentation de la prise
murale.
lDébrancher l’appareil en cause en
sortie et réarmer le disjoncteur 13
en appuyant sur son bouton.
5lLe bouton vert 12 clignote
fréquemment et l’alarme sonore
fonctionne.
lL'ASI fonctionne fréquemment sur
batterie car le courant fourni par la
prise murale est de mauvaise qualité.
lFaire vérier l’installation
électrique par un professionnel ou
changer de prise.
6lLe bouton vert 12 clignote
fréquement et l'alarme sonore
émet un signal continu.
lL'ASI subit une surcharge sur les
prises secourues 9.
lDébrancher l’appareil en cause
des prises secourues 9.
7lLe voyant rouge 11 est allumé
et l’alarme sonore émet un signal
toutes les 30 secondes.
lL'ASI a subit un défaut. Les
prises secourues 9ne sont plus
alimentées.
lFaire appel au service après vente.
8lLe voyant vert 10 est éteint et les
prises 8sont alimentées.
lLa protection contre les
surtensions n'est plus assurée.
lFaire appel au service après vente.
9lLa ligne téléphonique est
perturbée ou l'accès du modem est
impossible.
lLa protection contre les
surtensions de la ligne téléphonique
n'est plus assurée.
lDébrancher la ligne téléphonique
de la prise murale.
lFaire appel au service après vente.
10 lLe voyant rouge 11 clignote. lLa batterie a atteint sa n de vie. lFaire remplacer la batterie.
11 l Les prises ECoControl restent
alimentées alors que l'application
principale (prise Master) est arrêtée.
l La fonction EcoControl n'est pas
activée ou est mal paramétrée.
l Activer ou paramétrer
correctement la fonction EcoControl
en utilisant le logiciel fourni avec le
produit.
Sensibilité aux variations du réseau électrique d’entrée Alarme sonore
lA utiliser uniquement en cas de fréquents passages
sur batterie de l’ASI du fait de variations importantes
de la tension du réseau électrique d’entrée.
lAccès au mode de programmation : appareil à l’arrêt,
maintenir le bouton 12 appuyé pendant 6 s et le
relâcher après l’allumage des voyants 11 12 .
lAfchage des 3 plages possibles de tension suivant
l’état des voyants 11 et 12 :
lPossibilité de désactiver l’alarme sonore lorsque
l’ASI fonctionne sur batterie.
lAccès au mode de programmation : appareil à l’arrêt,
maintenir le bouton 12 appuyé pendant 11 s et le
relâcher au fonctionnement de l’alarme sonore.
lObtention des 2 modes possibles de l’alarme
sonore :
Mode normal
(configuration
usine) :
réseau d’entrée
compris entre
184 V et 264 V
Mode étendu
bas :
réseau d’entrée
compris entre
161 V et 264 V
Mode étendu
bas et haut :
réseau d’entrée
compris entre
161 V et 284 V
Mode normal
(configuration usine) :
l’ASI émet un bip
toutes les 10 s en
fonctionnement sur
batterie.
Mode silence :
l’ASI émet un seul bip au
passage sur batterie puis
reste silencieuse.
1211 10
11 12 11 12 11 12
1211 10 1211 10
Mode normal activé :
programmation par
un bip continu.
Mode silence activé :
programmation par
un bip toutes les
secondes.
Changement de mode par appuis successifs
sur le bouton 12 .Changement de mode par appuis successifs
sur le bouton 12 .
l Mémorisation du mode après 10 s sans appui. l Mémorisation du mode après 5 s sans appui.
614-06803-00.indd 9 10/12/2010 11:15:09

10 614-06803-00
DEUTSCH
Allgemeine
Betriebsbedingungen
lBei dem Gerät handelt es sich
um eine Unterbrechungsfreie
Stromversorgungsanlage (USV) für
die sichere Energieversorgung eines
Computers und der zugehörigen
Peripheriegeräte, Fernsehgeräte, HiFi-
Anlagen, Videorecorder... Das Gerät
dient nicht zum Anschluß sonstiger
elektrischer Verbraucher (Leuchtkörper,
Heizgeräte, Elektrohaushaltsgeräte...).
lDie USV kann horizontal, vertikal,
oder im 2U-Rack (optionaler Bausatz)
installiert werden.
Anschluß der USV
lDie USV 1mit Hilfe des Kabels (bei
einer USV mit FR/DIN-Anschlüssen)
oder mit dem Anschlusskabel
Ihres Computers (bei einer USV
mit IEC-Anschlüssen) mittels einer
Wandsteckdose an das Stromnetz
anschließen. (siehe Abbildung A).
lDie vor Netzausfall und
Überspannung zu schützenden
Verbraucher (Computer, Monitor,
Modem...) an die Batteriegepuffertern
Ausgangssteckdosen 9der USV
anschließen (siehe Abb. B). Der
angegebene Nennstrom (in A) darf
nicht überschritten werden.
lDie übrigen Verbraucher (Drucker,
Scanner, Fax…) können an die
Ausgangssteckdosen 8mit Filter- und
Überspannungsschutz angeschlossen
werden (siehe Abbildung B); diese
Abgänge werden bei einem Netzausfall
nicht durch die Batterie gepuffert.
lSchutz derTelefon- und Datenleitung
(optional): Die ggf. verwendete
Telefon- oder Datenleitung kann
ebenfalls gegen Überspannungen
geschützt werden. Hierzu ist das
bereits vorhandene Datenkabel der
Telefon- bzw. Datensteckdose mit der
USV zu verbinden. Desweiteren ist ein
Anschluß der USV an den Rechner
vorzunehmen. (siehe Abb. C).
lOptionale USB-Schnittstelle: Die
USV kann über das USB-Kabel 5
(im Lieferumfang enthalten) an den
Computer angeschlossen werden.
Die entsprechende Software ist auf
der CD-ROM 5verfügbar oder
kann unter powerquality.eaton.
com heruntergeladen werden (siehe
Abbildungen D und F).
Registrieren Sie unter powerquality.
eaton.com gleichzeitig Ihre Garantie.
Funktionsweise der Master-
und EcoControl-Steckdosen
Um den Energieverbrauch der
Periphergeräte (Scanner, Drucker)
im Standby-Modus zu reduzieren,
ist die Ellipse Eco mit von der
Master-Steckdose abhängigen
EcoControl-Steckdosen ausgerüstet
(siehe Abbildung B). Wenn die von
der Master-Steckdose versorgte
Hauptanwendung (Computer)
ausgeschaltet ist, werden die
EcoControl-Steckdosen automatisch
deaktiviert und die Peripheriegeräte
abgeschaltet.
erst nach einer Auadezeit der
Batterie von 8 Stunden zur Verfügung.
Um die optimale Batterieleistung
zu gewährleisten, ist es ratsam,
die USV ständig an das Stromnetz
angeschlossen zu lassen.
lEinschalten der USV: DieTaste 12
mehr als 1 Sekunde drücken.
l Steckdosen OHNE Batteriepufferung
8: Die Stromversorgung der an
diese Steckdosen angeschlossenen
Verbraucher erfolgt, sobald das
Netzkabel 2mit einer Netzsteckdose
verbunden wird. Der Drucktaster 12 hat
keinen Einuß auf diese Steckdosen.
lSteckdosen mit Batteriepufferung 9:
Die Stromversorgung der an diese
Steckdosen angeschlossenen
Verbraucher erfolgt, sobald die LED
desTasters 12 grün leuchtet (siehe
Abbildung E). Die Steckdosen können
auch ohne Netzspannung eingeschaltet
werden (Taster-LED 12 blinkt).
lAusfall oder Störung der
Netzspannung
Bei Ausfall oder Störung der
Netzspannung arbeitet die USV im
Batteriebetrieb weiter (Taster-LED 12
blinkt grün). Im Batteriebetrieb ertönt
alle 10 Sekunden ein Warnsignal
(Summer). Kurz vor Ablauf der
Batterieautonomiezeit verkürzt sich das
Tonintervall auf 3 Sekunden. Im Silent-
Modus (siehe Abschnitt "Einstellungen")
ertönt der Summer nur einmalig bei
Umschaltung auf Batteriebetrieb.
lIst die Dauer des Netzausfalls länger
als die verfügbare Autonomiezeit,
schaltet die USV ab und startet bei
Netzrückkehr wieder automatisch. Nach
vollständiger Entladung sind einige
Stunden erforderlich, bis die volle
Autonomiezeit erneut zur Verfügung
steht.
lWerden im Batteriebetrieb die
gepufferten Verbraucher nicht mehr
benötigt, können diese, zur Einsparung
der Batteriekapazität, mit dem Schalter
12 vorübergehend abgeschaltet
werden.
lÜberspannungsschutz: Alle
Ausgangssteckdosen der USV verfügen
über einen Überspannungsschutz, der
von der Schaltstellung desTasters 12
unabhängig ist.
lAbschaltung der gepufferten
Steckdosen 9:Zur Abschaltung der
SteckdosenTaster 12 2 Sekunden lang
drücken.
Die Aktivierung und Parametrierung
dieser Funktion (standardmäßig
deaktiviert) erfolgt mithilfe des in der
Software.
Anmerkung: Schließen Sie keine
kritischen Anwendungen an die
EcoControl-Steckdose an, wenn diese
Funktion aktiviert ist.
Parametrierung der
Grenzwerte
Durch die standardmäßige
Parametrierung ist gewährleistet,
dass die EcoControl-Funktion
ordnungsgemäß funktioniert.
Entsprechend dem jeweiligen
Verbrauch der Hauptlast kann es jedoch
erforderlich sein, die Auslöseschwelle
der EcoControl-Funktion mithilfe der
im Lieferumfang der USV enthaltenen
Kongurations-Software zu ändern:
lVergewissern Sie sich zunächst, dass
diese Funktion im Fenster "EcoControl
function" es Kongurationstools
aktiviert ist.
lFalls sich die an die EcoControl-
Steckdosen angeschlossenen
Peripheriegeräte nicht automatisch
abschalten, wenn die Hauptlast sich
nicht im Normalbetrieb bendet
(z.B. im Standby-Betrieb), muss die
Auslöseschwelle auf den Wert High
eingestellt werden.
lWenn die Hauptlast einen geringen
Nennverbrauch hat und die EcoControl-
Steckdosen abschalten, obwohl die
Hauptlast im Normalbetrieb läuft, muss
die Auslöseschwelle auf Low gestellt
werden.
Aufbau und Funktionsumfang
8: Steckdosen mit Netzlter ohne
Batteriepufferung.
9: Steckdosen mit Batteriepufferung.
10 : Bei leuchtender LED ist der
Überspannungsschutz wirksam.
11 : LED "USV-Störung".
12 : Drucktaster zum Ein- und
Ausschalten der gepufferten
Steckdosen.
13 : Schutzschalter.
lAufladen der Batterie:
Sobald die USV an das Netz
angeschlossen ist, wird die Batterie
unabhängig von der Schaltstellung des
Tasters 12 aufgeladen. Beim ersten
Gebrauch steht die volle Autonomiezeit
8
9
Ellipse 1200 / 1600Ellipse 500 / 650 / 800
9
8
12
13 13
10
11
614-06803-00.indd 10 10/12/2010 11:15:09

11
614-06803-00
DEUTSCH
Fehlerbehebung (Weitere Informationen unter www.eaton.com oder bei Ihrem EATON-Kundendienst)
Kundenspezische Anpassung Ihrer USV
Fehler Fehlerursache Fehlerbehebung
1lKeine Spannung an den gepufferten
Steckdosen 9.lTaster 12 leuchtet nicht. lTaster 13 betätigen; grüne Kontroll-
LED muß leuchten.
2lKeine Stromversorgung der
angeschlossenen Geräte bei
Netzausfall.
lGeräte sind nicht an die gesicherten
Steckdosen 9angeschlossen.
lBetreffende Geräte an die
gesicherten Steckdosen 9
anschließen.
3l Trotz vorhandener Netzspannung
arbeitet die USV im Batteriebetrieb.
lDer Schutzschalter 13 an der
Unterseite der USV hat aufgrund einer
Überlast ausgelöst.
lBetreffenden Verbraucher entfernen
und Schutzschalter 13 durch
Betätigung wieder zurückstellen.
4lKeine Spannung an den Steck-dosen
OHNE Batteriepufferung 8.
lNetzsteckdose hat keine Spannung.
lDer Schutzschalter 13 lan der
Unterseite der USV hat aufgrund einer
Überlast ausgelöst.
lSpannungsversorgung der
Netzsteckdose sicherstellen.
lBetreffenden Verbraucher entfernen
und Schutzschalter 13 durch
Betätigung wieder zurückstellen.
5lGrüne LED 12 blinkt in kurzen
Abständen und der Summer ertönt.
lDie USV schaltet häug auf
Batteriebetrieb, da die Netzspannung
permanent schwankt.
lInstallation durch Fachpersonal
überprüfen lassen oder andere
Netzsteckdose verwenden.
6lGrüneTaster-LED 12 blinkt häug
und das Warnsignal ertönt jede
ununterbrochen.
lÜberlast an den gepufferten
Steckdosen 9.
lBetreffenden Verbraucher von den
gesicherten Steckdosen 9trennen.
7lRote LED 11 leuchtet und Summer
ertönt alle 30 Sekunden.
lUSV-Störung - gepufferte
Steckdosen. 9werden nicht mehr
versorgt.
lKundendienst benachrichtigen.
8lGrüne LED 10 ist erloschen und die
Steckdosen 8liefern Spannung.
lÜberspannungsschutz ist nicht mehr
gewährleistet.
lKundendienst benachrichtigen.
9lDatenleitung gestört oder kein
Modemzugang.
lÜberspannungsschutz der
Datenleitung ist nicht mehr
gewährleistet.
lDatenleitung von der Wandsteckdose
abziehen.
lKundendienst benachrichtigen.
10 lRote LED 11 blinkt. lEnde der Batterielebensdauer
erreicht.
lBatterie ersetzen.
11 l Die EcoControl-Steckdosen bleiben
trotz Abschaltung der Hauptlast
(Master-Steckdose) auch weiterhin
unter Spannung.
l EcoControl-Funktion ist nicht
aktiviert oder nicht korrekt
parametriert.
l EcoControl-Funktion mit Hilfe der
beigestellten Software aktivieren oder
korrekt parametrieren.
Empndlichkeit gegenüber den Schwankungen des
Eingangsnetzes
Warnsignal
lNur zu verwenden bei häugen Umschaltungen
der USV auf Batteriebetrieb aufgrund starker
Spannungsschwankungen des Eingangsnetzes.
lZugriff auf den Programmiermodus: Bei ausgeschaltetem
Gerät denTaster 12 6 s lang drücken und loslassen, wenn
die LEDs 11 12 aueuchten.
lAnzeige der 3 möglichen Spannungsbereiche
entsprechend dem Status der LEDs 11 und 12 :
lEs besteht die Möglichkeit, das Warnsignal bei
Batteriebetrieb der USV zu deaktivieren.
lZugriff auf den Programmiermodus: Bei ausgeschaltetem
Gerät denTaster 12 11 s lang drücken und bei Ertönen
Warnsignals (Summer) loslassen.
lFür das Warnsignal stehen 2 Möglichkeiten zur Auswahl:
Normalbetrieb
(werkseitige
Konfiguration) :
Eingangsnetz
zwischen 184 V
und 264 V
Erweiterter
Betrieb niedrige
Spannung:
Eingangsnetz
zwischen 161 V
und 264 V
Erweiterter
Betrieb niedrige
und hohe
Spannung:
Eingangsnetz
zwischen 161 V
und 284 V
Normalbetrieb (werkseitige
Konfiguration) :
Bei Batteriebetrieb der
USV ertönt der Summer
alle 10 s.
Silent-Modus:
Der Summer
ertönt einmalig bei
Umschaltung der USV auf
Batteriebetrieb.
1211 10
11 12 11 12 11 12
1211 10 1211 10
Normalbetrieb
aktiviert:
Programmierung
durch anhaltenden
Summton.
Silent-Modus aktiviert:
Programmierung
durch Summton im
Sekundenintervall.
Änderung der Betriebsart durch sukzessive
Betätigung desTasters 12 .
Änderung des Modus durch sukzessive Betätigung
desTasters 12 .
◗Die Betriebsart wird 10 s, nachdem derTaster letztmalig
gedrückt wurde, gespeichert.
◗Der Modus wird 5 s, nachdem dieTaste letztmalig betätigt
wurde, gespeichert.
614-06803-00.indd 11 10/12/2010 11:15:09

12 614-06803-00
ITALIANO
Condizioni di utilizzo
lQuesto apparecchio è un sistema
statico di continuità (UPS)
progettato per alimentare un
computer e le relative periferiche,
apparecchiTV, Hi-Fi,
videoregistratori, ad eccezione di
qualsiasi altro apparecchio elettrico
(impianto d’illuminazione,
riscaldamento, elettrodomestici,
ecc.).
lL'UPS può essere installato in
posizione orizzontale, verticale o in
Rack 2U (kit in opzione).
Collegamento dell’UPS
lCollegare l’UPS 1alla rete
elettrica su una presa murale dotata
di messa a terra, servendosi del
cavo fornito in dotazione per un
UPS con prese FR/DIN o del cavo di
alimentazione del computer per un
UPS con prese IEC (vedi gura A).
lCollegare le prese degli apparecchi
critici (computer, schermo, modem)
sulle prese con alimentazione di
soccorso fornita dalla batteria 9
e protette contro le sovratensioni
(vedi gura B), senza superare la
corrente indicata in ampere.
lGli altri apparecchi (stampante,
scanner, fax, ecc.) possono essere
collegati sulle prese ltrate e
protette contro le sovratensioni 8
(vedi gura B). In caso d’interruzione
della corrente, le prese ltrate non
ricevono alcuna alimentazione di
soccorso.
lCollegamento facoltativo
Modem Internet / Rete Ethernet:
la linea modem o la rete Ethernet
possono essere protette contro le
sovratensioni tramite l’UPS. A tal
ne, collegare la presa al telefonica
sul muro all’UPS utilizzando il cavo
dell’apparecchio da proteggere
e poi collegare l’UPS a questo
apparecchio con un cavo indentico,
come indicato nella gura C (cavo
non fornito).
lCollegamento USB facoltativo:
Il dispositivo UPS può essere
collegato al computer utilizzando il
cavo USB 5fornito.
Il software è disponibile sul CD-ROM
5oppure può essere scaricato dal
sito powerquality.eaton.com (vedere
gure D e F).
Registratevi ai ni della garanzia sul
sito powerquality.eaton.com.
Modalità di funzionamento
delle prese Master e
EcoControl
Per limitare i consumi energetici
delle periferiche (scanner,
stampante) in modalità stand-by,
la Ellipse Eco è dotata di prese
EcoControl dipendenti dalla
presa Master (vedi gura B).
Quando l’applicazione principale
viene collegato alla rete elettrica,
indipendentemente dallo stato
del tasto 12 . Al momento del
primo utilizzo, la batteria fornisce
un’autonomia completa solo dopo
8 ore di ricarica. Per mantenere
un livello ottimale d’autonomia, si
consiglia di lasciare sempre l’UPS
collegato alla rete elettrica.
lAccensione dell’UPS: premere per
1 secondo il tasto 12 .
lPrese filtrate 8non assistite: gli
apparecchi collegati a queste prese
vengono alimentati non appena il
cavo di ingresso 4viene collegato
a una presa murale. Il tasto 12 non
le comanda.
lPrese assistite 9: gli apparecchi
collegati a queste prese vengono
alimentati non appena il tasto 12 si
accende in verde (vedere gura E).
Queste prese possono essere messe
in funzione anche se l’UPS non e
collegato alla rete elettrica (tasto 12
lampeggiante).
l Perturbazione della rete elettrica: se
la tensione di questa rete è cattiva o
assente, l’UPS continua a funzionare
su batteria. Il tasto
12
lampeggia
(spia verde). In modalità normale,
l’allarme acustico emette un segnale
ogni 10 secondi e poi ogni 3 secondi al
momento in cui la ne dell’autonomia
della batteria è prossima. In modalità
silenziosa (vedi § Regolazioni),
l’allarme acustico emette un bip
quando si passa su batteria.
lSe la durata dell’interruzione della
corrente elettrica supera l’autonomia
della batteria, l’UPS si arresta e
poi si riavvia automaticamente
al momento del ritorno della
corrente elettrica. Dopo una scarica
completa, sono necessarie alcune
ore per ripristinare un’autonomia
completa della batteria.
lPer risparmiare energia, si può
usare il tasto
12 per interrompere
l’alimentazione elettrica degli
apparecchi collegati sulle prese
assistite.
l Parafulmine: ne usufruiscono tutte le
prese, assistite o meno, indipendente-
mente dallo stato del tasto
12
.
lArresto delle prese assistite 9:
premere per più di 2 secondi il tasto
12 .
alimentata dalla presa Master
(computer) è disattivata, anche le
prese EcoControl sono disattivate
automaticamente e le periferiche si
spengono.
La conferma e l’impostazione di
questa funzione (disattivata per
default) avvengono tramite il tool di
congurazione integrato al software.
N.B.: quando la funzione è attivata,
non collegare applicazioni critiche
alle prese EcoControl.
Impostazione dei parametri
delle soglie
L’impostazione per default
garantisce il corretto funzionamento
della funzione EcoControl.
Tuttavia, secondo il livello di
consumo della carica principale,
può essere necessario modicare la
soglia di attivazione della funzione
EcoControl utilizzando il software di
congurazione fornito con l’inverter:
lAccertarsi innanzitutto che la
funzione sia correttamene attivata
nella scheda "EcoControl function"
del tool di congurazione.
lQualora le periferiche collegate
alle prese EcoControl non si
spengano quando la carica
principale non è in modalità di
funzionamento normale (es.
durante la modalità in stand-by), è
necessario incrementare il valore
della soglia di rilevamento al livello
High.
lSe invece il livello di consumo
nominale della carica principale
è basso e le prese EcoControl
si disattivano quando la carica
principale funziona normalmente, è
necessario diminuire il valore della
soglia di rilevamento al livello Low.
Uso

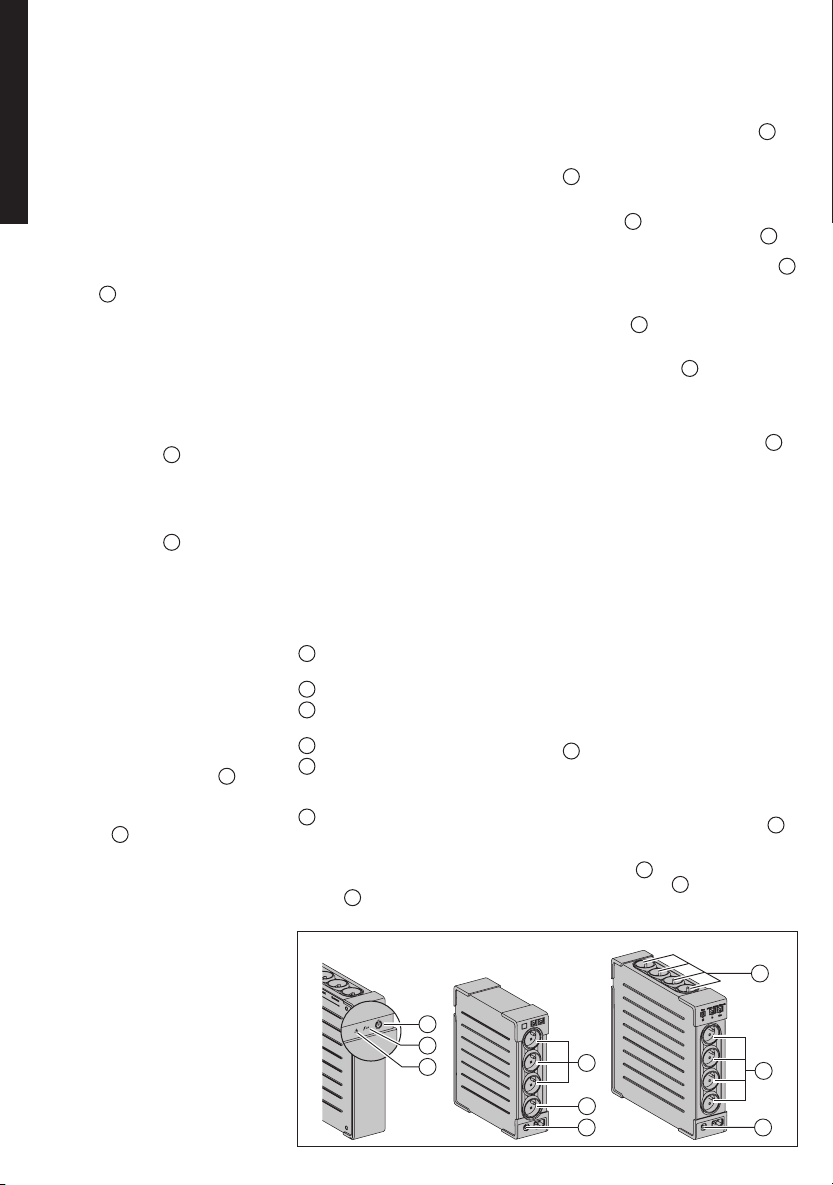

8: Prese ltrate.
9: Prese assistite mediante
batteria.
10 : Spia accesa, protezione contro
le sovratensioni attivata.
11 : Spia "difetto UPS".
12 : Tasto di messa in funzione o
arresto delle prese assistite.
13 : Interruttore di protezione.
lCarica della batteria: l’UPS
carica la batteria non appena
8
9
Ellipse 1200 / 1600Ellipse 500 / 650 / 800
9
8
12
13 13
10
11
614-06803-00.indd 12 10/12/2010 11:15:09

13
614-06803-00
ITALIANO
Interventi di riparazione (Per ulteriori informazioni, consultare il sito www.eaton.com <http://www.eatron.
com/> o rivolgersi al nostro Servizio Assistenza)
Sintomo Diagnosi Rimedio
1lLe prese assistite 9non sono
alimentate..
lIl tasto 12 non è acceso. lPremere il tasto 13 e vericare che
sia acceso (spia verde).
2lDurante l’interruzione della corrente,
gli apparecchi collegati non sono più
alimentati.
lGli apparecchi non sono collegati
sulle prese assistite 9.
lCollegare questi apparecchi sulle
prese assistite 9.
3l La corrente elettrica è presente, ma
l’UPS funziona su batteria.
lL’interruttore 13 posto sotto l’UPS
si è aperto a causa di un sovraccarico
sull’uscita dell’UPS.
lDisinserire l’apparecchio in questione
dall’uscita e riarmare l’interruttore 13
premendo il tasto relativo.
4lLe prese ltrate 8non sono
alimentate..
lLa presa murale non è alimentata.
lL’interruttore 13 posto sotto l’UPS
si è aperto a causa di un sovraccarico
sull’uscita dell’UPS.
lRipristinare l’alimentazione della
presa murale.
lDisinserire l’apparecchio in questione
all’uscita e riarmare l’interruttore 13
premendo il tasto relativo.
5lIl tasto verde 12 lampeggia di
frequente e scatta l’allarme acustico.
lL’ UPS funziona di frequente su
batteria, poichè la corrente fornita dalla
presa murale è di cattiva qualità.
lFar vericare l’impianto elettrico da
un profes sionista o sostituire la presa.
6lIl tasto verde 12 lampeggia
continuamente e l’allarme audio
è continuo.
lL’ UPS subisce un sovraccarico sulle
prese assistite 9.
lDisinserire l’apparecchio in questione
dalle prese assistite 9.
7lLa spia rossa 11 è accesa e l’allarme
acustico emette un segnale ogni 30
secondi.
lL’ UPS ha subito un guasto. Le prese
assistite 9non sono più alimentate.
lRivolgersi al Servizio Assistenza.
8lLa spia verde 10 è spenta e le prese
8sono alimentate.
lLa protezione contro le sovratensioni
non è più garantita.
lRivolgersi al Servizio Assistenza.
9lLa linea telefonica è perturbata o è
impossibile accedere al modem.
lLa protezione contro le sovratensioni
della linea telefonica non è più
garantita.
lDisinserire la linea telefonica dalla
presa murale.
lRivolgersi al Servizio Assistenza.
10 lLa spia rossa 11 lampeggia. lLa batteria è in n di vita. lFar sostituire la batteria.
11 l Le prese EcoControl restano
alimentate quando l'applicazione
principale (presa Master) viene
arrestata.
l La funzione EcoControl non
è attivata o non è impostata
correttamente.
l Attivare e impostare correttamente
la funzione EcoControl utilizzando il
software fornito insieme al prodotto.
Personalizzazione avanzata dell’UPS
Sensibilità alle variazioni della rete elettrica in ingresso Allarme acustico
lDa utilizzare solo in caso di frequenti passaggi da
parte dell’UPS all'alimentazione su batteria a causa di
importanti variazioni della tensione sulla rete elettrica
in ingresso.
lAccesso alla modalità di programmazione: con
l’apparecchio spento, mantenere premuto il tasto 12
per 6 s e rilasciarlo solo dopo l'accensione delle spie
11 12 .
lVisualizzazione dei 3 campi di tensione consentiti
secondo lo stato delle spie 11 e12 :
lPossibilità di disattivazione dell’allarme acustico
quando l’UPS funziona su batteria.
lAccesso in modalità di programmazione: con
l’apparecchio spento, mantenere premuto il tasto
12 per 11 s e rilasciarlo all’attivazione dell’allarme
acustico.
lOttenimento delle 2 modalità disponibili per l’allarme
acustico:
Modalità normale
(congurazione
d’origine):
rete d’ingresso
compresa tra
184 V e 264 V
Modalità estesa
bassa:
rete d’ingresso
compresa tra
161 V e 264 V
Modalità estesa
bassa e alta:
rete d’ingresso
compresa tra
161 V e 284 V
Modalità normale
(congurazione d’origine):
l’UPS emette un bip
ogni 10 s durante il
funzionamento su batteria.
Modalità silenziosa:
l’UPS emette un solo bip
al momento del passaggio
su batteria e poi rimane
silenzioso.
1211 10
11 12 11 12 11 12
1211 10 1211 10
Modalità normale
attivata:
Programmazione con
bip continuo.
Modalità silenziosa
attivata:
Programmazione con
un bip ogni secondo.
Cambiamento di modalità premendo
successivamente il tasto 12 .
Cambiamento di modalità premendo
successivamente il tasto 12 .
lMemorizzazione della modalità dopo 10 s senza alcuna
pressione.
lMemorizzazione della modalità dopo 5 s senza alcuna
pressione.
614-06803-00.indd 13 10/12/2010 11:15:09

14 614-06803-00
ESPAÑOL
Condiciones de uso
lEste aparato es un Sistema
de Alimentación Ininterrumpida
(SAI) diseñado para alimentar
principalmente un ordenador
y sus periféricos exceptuando,
aparatos de TV, HI-FI, Vídeo, excepto
cualquier otro tipo de aparato
eléctrico (alumbrado, calefacción,
electrodomésticos, etc.).
lEl SAI puede instalarse en
posición horizontal, vertical, o en
Rack 2U (kit opcional).
Conexiones del SAI
l Conectar el SAI
1
ala red eléctrica
en una toma mural con tierra por
medio del cable
suministrado con el
SAI con tomas FR/DIN o con el cable
de alimentación de su ordenador
para un SAI con tomas IEC (ver
dibujo A).
lConectar los enchufes de los
aparatos críticos (ordenador,
pantalla, módem, etc.) en las tomas
alimentadas por la batería
9y
protegidas contra las sobretensiones
(ver el dibujo B), no sobrepasando la
corriente indicada en amperios.
lLos demás aparatos (impresora,
escáner, fax…) podrán conectarse
en las tomas ltradas y protegidas
contra las sobretensiones
8(ver
dibujo B); las tomas ltradas no
serán auxiliadas por la batería en
caso de corte en la red eléctrica.
lProtección de la linea de datos
fax/módem/red ethernet (opcional):
la línea telefónica, fax, módem, red
ethernet, podrá ser protegida contra
las sobretensiones conectándose a
través del SAI. Para ello conectar la
toma mural al SAI con el cable del
equipo a proteger, y por otra parte
con un cable idéntico unir el SAI al
equipo protegido, como se indica en
el dibujo C (cable no suministrado).
lCommunicación USB / Serie
(opcional): El dispositivo SAI puede
conectarse al ordenador mediante el
cable USB
5incluido.
El software se encuentra en el
CD-ROM
5o se puede descargar
desde powerquality.eaton.com (ver
guras D y F).
Regístrese para disfrutar de la
garantía en powerquality.eaton.com.
Instrucciones de
funcionamiento de las
tomas Master y EcoControl
Para reducir el consumo de
energía de los periféricos (scanner,
impresora) en modo de espera,
Ellipse Eco cuenta con tomas
EcoControl dependientes de la toma
Master (véase gura B). Cuando la
aplicación principal alimentada por
la toma Master (ordenador) se para,
las tomas EcoControl se desactivan
automáticamente y los periféricos
se paran.
12 . Al utilizar por primera vez,
la batería proporciona su total
autonomía sólo después de una
recarga de 8 horas. Para mantener la
mayor autonomía, se aconseja dejar
el SAI conectado permanentemente
a la red eléctrica.
lPuesta en marcha del SAI: pulsar
el interruptor 12 1 segundo.
lTomas filtradas
8no auxiliadas:
los aparatos conectados a estas
tomas son alimentados a partir del
momento en que el cable de entrada
4se conecta a una toma mural. No
se pueden desconectar mediante el
interruptor 12 .
lTomas auxiliadas
9: los aparatos
conectados a estas tomas son
alimentados a partir del momento
en que el interruptor 12 está
encendido en verde (ver el dibujo
E). Estas tomas se pueden poner en
funcionamiento aún cuando el SAI
no está conectado a la red eléctrica
(interruptor 12 parpadeando).
lPerturbación de la red eléctrica:si
la tensión de esta red es defectuosa
o está ausente, el SAI sigue
funcionando con la batería: el
interruptor 12 parpadea en verde.
En modo normal, la alarma acústica
emite un sonido cada 10 segundos
y luego cada 3 segundos cuando
la batería se acerca al nal de su
autonomía. En modo silencio (ver §
ajustes), la alarma acústica emite un
bip cuando la batería toma el relevo.
lSi la duración del corte de la red
eléctrica sobrepasa la autonomía
de la batería, el SAI se detiene y
luego se enciende automáticamente
cuando vuelve la red eléctrica.
Tras su descarga completa, se
necesitarán varias horas para
restaurar su autonomía completa.
l Para un ahorro ecaz de energía,
se podrá utilizar el interrptor 12
para cortar la alimentación eléctrica
de los aparatos conectados en las
tomas auxiliadas.
lPararrayos: todas las disponen de
esta protección cualquiera que sea
el estado del interruptor 12 .
lInterrupción de las tomas
auxiliadas
9: presionar durante más
de 2 segundos el interruptor 12 .
La validación y conguración de
esta función (desactivada por
defecto) se realiza mediante la
herramienta de conguración
integrada en el software.
Nota: Cuando la función esté
activada, no conecte aplicaciones
críticas a las tomas EcoControl.
Conguración de los
umbrales
La conguración por defecto
asegura el correcto funcionamiento
de la función EcoContol.
Sin embargo, según el nivel de
consumo de la carga principal,
puede que sea necesario modicar
el umbral de activación de la función
EcoControl mediante el programa
de conguración proporcionado con
el ondulador:
lAsegúrese primero de que la
función está activada correctamente
en la opción "EcoControl function"
de la herramienta de conguración.
lSi los periféricos conectados a
las tomas EcoControl no se paran
cuando la carga principal no está
en funcionamiento normal (p. ej.,
durante el modo de espera), es
necesario aumentar el valor del
umbral de detección al nivel High.
lSi el nivel de consumo nominal
de la carga principal es bajo y
las tomas EcoControl se paran
cuando la carga principal funciona
correctamente, es necesario
disminuir el valor del umbral de
detección al nivel Low.
Utilización
8: Tomas ltradas.
9 : Tomas auxiliadas por batería.
10 : Indicador encendido,
protección contra las
sobretensiones activa.
11 : Indicador "fallo del SAI".
12 : Interruptor de puesta en
marcha/paro de las tomas
auxiliadas.
13 : Disyuntor rearmable de
protección.
lCarga de la batería: el SAI carga
su batería en el momento en que
se conecta a la red eléctrica sin
importar el estado del interruptor
8
9
Ellipse 1200 / 1600Ellipse 500 / 650 / 800
9
8
12
13 13
10
11
614-06803-00.indd 14 10/12/2010 11:15:10

15
614-06803-00
ESPAÑOL
Reparación (Para cualquier información, consultar el sitio www.eaton.com o nuestro servicio de posventa)
Personalización avanzada de su SAI
Síntoma Diagnóstico Solución
1lLas tomas auxiliadas 9no son
alimentadas.
lEl interruptor 12 no esta encendido. l Accione el interruptor 12 y compruebe
que esté encendido en verde.
2lLos aparatos conectados no son
alimentados durante un corte de la red
eléctrica.
lLos aparatos no están conectados a
las tomas auxiliadas 9.
lConecte estos aparatos a las tomas
auxiliadas 9.
3lLa red eléctrica está presente, pero
el SAI funciona con su batería.
l El interruptor automático 13 situado
bajo el SAI está abierto debido a la
sobrecarga excesiva en la salida del SAI.
lDesconecte dicho aparato de
la salida y rearme el interruptor
automático 13 accionando su botón.
4lLas tomas ltradas 8no son
alimentadas.
lLa toma mural no es alimentada.
l El interruptor automático 13 situado
bajo el SAI está abierto debido a la
sobrecarga excesiva en la salida del SAI.
lRestablezca la alimentación de la
toma mural.
lDesconecte dicho aparato de
la salida y rearme el interruptor
automático 13 accionando su botón.
5lEl interruptor verde 12 parpadea
frecuentemente y la alarma acústica
funciona.
l El SAI funciona frecuentemente con la
batería ya que la corriente suministrada
por la toma mural es de mala calidad.
lHaga controlar la instalación
eléctrica por un profesional o cambie
de toma.
6lEl botón verde 12 parpadea de
manera intermitente y el sonido de
la alarma es continuo.
lEl SAI recibe una sobrecarga en las
tomas auxiliares 9.
lDesconecte el aparato respectivo de
las tomas auxiliares 9.
7lEl indicador rojo 11 está encendido
y la alarma emite un sonido cada 30
segundos.
lEl SAI tuvo un desperfecto.
Las tomas auxiliadas 9no son
alimentadas.
lPóngase en contacto con el servicio
de posventa.
8l
El indicador verde
10
está apagado
y las tomas
8
son alimentadas.
lNo se asegura la protección contra
las sobretensiones.
lPóngase en contacto con el servicio
de posventa.
9lLa línea telefónica está perturbada o
es imposible acceder al módem.
lNo se asegura la protección
contra las sobretensiones de la línea
telefónica.
lDesconecte la línea telefónica de la
toma mural.
lPóngase en contacto con el servicio
de posventa.
10 lEl indicador rojo 11 parpadea. l La batería llegó a su límite de duración. lHacer reemplazar la batería.
11 l Las tomas EcoControl mantienen el
suministro mientras que la aplicación
principal (toma Master) está detenida.
l La función EcoControl no está
activada o no se ha congurado
correctamente.
l Active o congure correctamente
la función EcoControl mediante el
software incluido.
Sensibilidad a las variaciones de la red eléctrica de
entrada
Allarme acustico
lA utilizar únicamente en caso de frecuentes cambios
a la batería del SAI debido a variaciones importantes
de la tensión de la red eléctrica de entrada.
lAcceso al modo de programación: aparato parado,
mantener el interruptor 12 pulsado durante 6 s y
soltarlo después de que se encienda los pilotos 11 12 .
lVisualización de los 3 intervalos posibles de tensión
según el estado de los pilotos 11 y12 :
lPosibilidad de desactivar la alarma sonora cuando el
SAI funciona con la batería.
lAcceso al modo de programación: aparato parado,
mantener el interruptor 12 pulsado durante 11 s y
soltarlo cuando se active la alarma sonora.
lObtención de los 2 modos posibles de la alarma
sonora:
Modo normal
(conguración
fábrica):
red de entrada
incluida entre
184 V y 264 V
Modo extendido
inferior:
red de entrada
incluida entre
161 V y 264 V
Modo extendido
inferior y
superior:
red de entrada
incluida entre
161 V y 284 V
Modo normal
(conguración fábrica):
El SAI emite un bip cada
10 s en funcionamiento
sobre batería.
Modo silencio:
El SAI emite un sólo bip
al cambiar a batería,
luego sigue silencioso.
1211 10
11 12 11 12 11 12
1211 10 1211 10
Modo normal
activado:
Programación
mediante un bip
continuo.
Modo silencio
activado:
Programación
mediante un bip cada
segundo.
Cambio de modo mediante impulsos sucesivos
sobre el interruptor 12 .
Cambio de modo mediante impulsos sucesivos
sobre el interruptor 12 .
lMemorización del modo después 10 s sin impulso. lMemorización del modo después 5 s sin impulso.
614-06803-00.indd 15 10/12/2010 11:15:10

16 614-06803-00
NEDERLANDS
Gebruiksomstandigheden
lDit apparaat is een UPS
(ononderbroken energievoorziening)
die uitsluitend ontworpen is om
een computer en de bijbehorende
randapparatuur, of tv-, hi- en
videoapparatuur van stroom te
voorzien. Hij is dus niet bestemd voor
de energievoorziening van andere
elektrische apparaten (verlichting,
verwarming, huishoudelijke
apparaten…).
lDe UPS kan horizontaal, verticaal
of in een 2U rack (optionele set)
geplaatst worden.
Aansluiten van de UPS
lSluit de UPS
1via een geaarde
wandcontactdoos op de netspanning
aan: met behulp van het bijgeleverde
snoer
bij een UPS met FR/DIN
aansluitingen, of met het netsnoer
van uw computer bij een UPS met IEC
aansluitingen (zie guur A).
lSluit de aansluitingen van kritische
apparatuur (computer, monitor,
modem…) aan op de battery backup-
en surge protected aansluitingen
9 (zie guur B); daarbij mag de
aangegeven stroom in Ampères
echter niet overschreden worden.
l De overige apparatuur (printer,
scanner, fax…) kan op de gelterde
surge protected aansluitingen
8
aangesloten worden (zie guur B);
de gelterde aansluitingen hebben
bij een stroomuitval geen battery
backup.
lFacultatieve Internet modem /
netwerk: de modem- of
ethernetverbinding kan tegen
overspanning worden beveiligd
door hem aan te sluiten via de UPS.
Dit bereikt u door enerzijds de
wandcontactdoos via het snoer van
het te beveiligen apparaat op de UPS
UPS
aan te sluiten, en anderzijds door
de UPS op dit apparaat aan te sluiten
met behulp van een kabel met dezelfde
specicaties, zoals aangegeven in
guur C (snoer
niet bijgeleverd).
lOptionele USB-port beveiliging: het
UPS-apparaat kan op de computer
worden aangesloten via
de meegeleverde USB-kabel
5.
De software is beschikbaar op de
CD-ROM
5of downloadbaar van
powerquality.eaton.com (zie guur
D en F).
Registreer voor de garantiekaart op
powerquality.eaton.com.
Werkingsmode van de
Master en EcoControl
aansluitingen
Om het energieverbruik van de
randapparatuur (scanner, printer)
in pauze mode zo laag mogelijk te
houden, is het Ellipse Eco voorzien
van EcoControl aansluitingen die
ondergeschikt zijn aan de Master
aansluiting (zie Figuur B). Bij
lOpladen batterij: de batterij wordt
opgeladen zodra de UPS op de
netspanning
wordt aangesloten, en
dit
ongeacht de stand van de knop
12
. Bij het eerste gebruik levert de
batterij pas de nominale autonomie
na 8 uur opladen. Voor een optimale
autonomie wordt aangeraden om
de UPS continu op de netspanning
aangesloten te laten.
lInschakelen van de UPS: druk 1
seconde op de knop 12 .
lGefilterde aansluitingen zonder
battery backup
8:de apparaten
die op deze aansluitingen zijn
aangesloten krijgen stroom
zodra de ingangskabel
4op de
wandcontactdoos wordt aangesloten.
Deze aansluitingen worden niet met
de knop 12 in- en uitgeschakeld.
lBattery backup-aansluitingen
9: de
apparaten die op deze aansluitingen
aangesloten zijn krijgen stroom zodra
de knop 12 groen verlicht is (zie
guur E). Deze aansluitingen kunnen
ook worden ingeschakeld als de UPS
niet op de netspanning aangesloten is
(knop 12 knippert).
lStroomstoring: als de netspanning
slecht of afwezig is, werkt de UPS
verder op batterij: de knop 12
knippert groen. In normale mode laat
het geluidsalarm om de 10 seconden
een signaal horen, en vervolgens om
de 3 seconden als het einde van de
batterijautonomie bijna bereikt is. In
stille mode (zie § instellingen), laat het
geluidsalarm een korte pieptoon horen
bij het overschakelen op batterij.
lAls de stroomuitval langer duurt
dan de batterijautonomie, schakelt
de UPS uit en start het systeem
automatisch weer na terugkeer van de
netspanning. Na volledige ontlading
duurt het een paar uur voordat de
autonomie weer volledig hersteld is.
lOm energie te besparen kan de
knop 12 worden gebruikt om de
energievoorziening naar de apparaten
die op de battery backup-aansluitingen
zijn aangesloten uit te schakelen.
lBliksemafleider: alle aansluitingen,
met of zonder battery backup,
zijn tegen overspanning beveiligd
ongeacht de stand van de knop 12 .
l Uitschakelen van de battery backup-
aansluitingen
9
: druk langer dan 2
seconden op de knop 12 .
uitschakelen van de hoofdapplicatie
die door de Master aansluiting van
energie wordt voorzien (de computer),
worden de EcoControl aansluitingen
automatisch uitgeschakeld en schakelt
de randapparatuur uit.
Deze functie (default: uitgeschakeld)
wordt ingeschakeld en
geparametreerd via de conguratie
tool die in de software.
N.B.: Als de functie geactiveerd is
mag er geen kritische apparatuur
op de EcoControl aansluitingen
aangesloten worden.
Inschakeldrempels
parametreren
De default parametrering garandeert
de goede werking van de EcoControl
functie.
Afhankelijk van het verbruiksniveau
van de hoofdapparatuur kan
het echter noodzakelijk zijn om
de inschakeldrempel van de
EcoControl functie te wijzigen via de
conguratiesoftware die bij de UPS
geleverd wordt:
lControleer eerst of de functie
geactiveerd is in het “EcoControl
function” menu van de conguratie
tool.
lAls de randapparatuur die op
de EcoControl aansluitingen
aangesloten is niet uitschakelt als
de hoofdapparatuur niet in normale
werkingsmode staat (bv.: bij activeren
van de pauze mode), moet de
inschakeldrempel op High gezet
worden.
lAls het nominale verbruiksniveau
van de hoofdapparatuur
gering is en de EcoControl
aansluitingen uitschakelen terwijl
de hoofdapparatuur in normale
werkingsmode staat, moet de
inschakeldrempel op Low ingesteld
worden.
Gebruiksaanwijzing
8 : Gelterde aansluitingen.
9: Battery backup-aansluitingen.
10 :
LED On geeft aan dat “bescherming
tegen piekstroomstoten” actief is.
11 : LED "fout UPS".
13 : Aan/uit-knop van de battery
backup-aansluitingen.
13 : Beveiligingsschakelaar.
8
9
Ellipse 1200 / 1600Ellipse 500 / 650 / 800
9
8
12
13 13
10
11
614-06803-00.indd 16 10/12/2010 11:15:10

17
614-06803-00
NEDERLANDS
Problemen oplossen (ga voor informatie naar onze website www.eaton.com of bel met onze servicedienst)
Geavanceerde personalisatie van de UPS
Probleem Oorzaak Oplossing
1l
De battery backup-aansluitingen 9
krijgen geen stroom.
lDe knop 12 brandt niet. lDruk op de knop 12 en controleer
of hij groen verlicht is.
2lBij een stroomuitval wordt de
aangesloten apparatuur niet meer van
energie voorzien.
lDe apparaten zijn niet aangesloten
op de battery backup-aansluitingen
9.
lSluit deze apparaten aan op de
battery backup-aansluitingen 9.
3lDe netspanning is aanwezig maar de
UPS werkt op batterij. lDe schakelaar 13 stroomafwaarts
van de UPS staat in de off-positie
wegens te grote overbelasting op de
uitgang van de UPS.
lKoppel het betreffende aangesloten
apparaat los en schakel de schakelaar
13 weer in door op zijn knop te
drukken.
4l De gelterde aansluitingen 8
krijgen geen stroom.
lDe wandcontactdoos krijgt geen
stroom.
lDe schakelaar 13 stroomafwaarts
van de UPS staat in de off-positie
wegens te grote overbelasting op de
uitgang van de UPS.
lSchakel de energievoorziening van
de wandcontactdoos weer in.
lKoppel het betreffende aangesloten
apparaat los en schakel de schakelaar
13 weer in door op zijn knop te
drukken.
5lDe groene knop 12 knippert vaak
en het geluidsalarm gaat over.
l De UPS werkt vaak op batterij omdat
de door de wandcontactdoos geleverde
stroom van slechte kwaliteit is
.
lLaat de elektrische installatie
controleren door een specialist of
vervang de wandcontactdoos.
6lGroene toets 12 knippert vaak
en het geluidsalarm gaat continu
over.
lDe battery backup-aansluitingen 9
van de UPS zijn overbelast.
lKoppel het betreffende apparaat los
van de battery backup-aansluitingen
9.
7lDe rode LED 11 brandt en het
geluidsalarm laat om de 30 seconden
een signaal horen.
lEr is een fout opgetreden op de UPS.
De battery backup-aansluitingen 9
krijgen geen stroom meer.
lSchakel de servicedienst in.
8lDe groene knop 10 is uit en de
aansluitingen 8krijgen stroom.
lDe overspanningbeveiliging is niet
meer actief.
lSchakel de servicedienst in.
9lEr zijn storingen op de telefoonlijn
of de modemverbinding is onmogelijk.
lDe overspanningbeveiliging van de
telefoonlijn is niet meer actief.
lTrek de telefoonstekker uit het
stopcontact.
lSchakel de servicedienst in.
10 lDe rode LED 11 knippert.lDe batterij heeft het eind van zijn
levensduur bereikt.
lLaat de batterij vervangen.
11 l EcoControl-uitgangen blijven
onder stroom als hoofdapplicatie
(hoofduitgang) is stopgezet.
l EcoControl-functie is niet geactiveerd
of correct ingesteld.
l EcoControl-functie activeren of
correct instellen door middel van de bij
dit product meegeleverde software.
Gevoeligheid voor variaties op de ingangsspanning Geluidsalarm
lAlleen te gebruiken bij frequent overschakelen
op battery backup van de UPS als gevolg van grote
schommelingen in de ingangsspanning.
lToegang tot programmeermode: met het apparaat
uitgeschakeld knop 12 gedurende 6 seconden
ingedrukt houden en loslaten als de LEDS 11 12 gaan
branden.
lWeergave van de 3 mogelijke spanningsbereiken
afhankelijk van de status van LEDS 11 en 12 :
lHet geluidsalarm kan worden uitgeschakeld als de
UPS op batterij werkt.
lNa 10 seconden niet indrukken wordt de huidige
mode gesaved.Toegang tot programmeermode:
met het apparaat uitgeschakeld knop 12 gedurende
11 seconden ingedrukt houden en loslaten als het
geluidsalarm afgaat.
lNa 10 seconden niet indrukken wordt de huidige
mode gesaved. 2 alarmmodes mogelijk:
Normale mode
(fabrieks-
conguratie):
ingangsspanning
tussen 184 V en
264 V
Uitgebreide
mode (laag):
ingangsspanning
tussen 161 V en
264 V
Uitgebreide
mode (laag en
hoog):
ingangsspanning
tussen 161 V en
284 V
Normale mode
(fabrieksconguratie):
de UPS laat om de 10
seconden een signaal
horen als hij op batterij
werkt.
Stille mode:
de UPS laat een korte
pieptoon horen bij het
overschakelen op batterij
en blijft daarna stil.
1211 10
11 12 11 12 11 12
1211 10 1211 10
Normale mode
geactiveerd:
Programmering door
continue pieptoon.
Stille mode geactiveerd:
Programmering door
een pieptoon om de
seconde.
Voor het aanroepen van de modes drukt u
achtereenvolgens op knop 12 .
Voor het aanroepen van de modes drukt u
achtereenvolgens op knop 12 .
lNa 10 seconden niet indrukken wordt de huidige
mode opgeslagen. Na 5 seconden niet indrukken wordt de huidige mode opgeslagen.
614-06803-00.indd 17 10/12/2010 11:15:10

18 614-06803-00
PORTUGUÊS
Condições de utilização
lEste aparelho é um Uninterruptible
Power Supply (UPS) concebida
para alimentar um computador e
os seus periféricos, aparelhos de
televisão, alta-delidade, vídeo, à
exclusão de qualquer outro aparelho
eléctrico (iluminação, aquecimento,
electrodomésticos...).
lO UPS pode ser instalado na
posição horizontal, vertical, ou em
Rack 2U (kit opcional).
Ligação da UPS
lLigar a UPS
1à rede eléctrica
numa tomada de parede com terra,
utilizando o cordão fornecido para
uma UPS com tomadas FR/DIN ou
com o cordão de alimentação do
seu computador, para uma UPS com
tomadas IEC (ver gura A).
lLigar as chas dos aparelhos
críticos (computador, ecrã, modem...)
nas tomadas protegidas pela
bateria
9e protegidas contra as
sobretensões (ver gura B), sem
ultrapassar a corrente indicada em
Amperes.
lOs outros aparelhos (impressora,
scanner, fax...) podem ser ligados nas
tomadas ltradas e protegidas contra
as sobretensões
8 (ver gura B); as
tomadas ltradas não são protegidas
em caso de corte de corrente.
lLigação Modem Internet / rede
facultativa: a linha modem ou rede
Ethernet pode ser protegida contra
as sobretensões se for ligada através
do UPS. Para isso, rigar por um lado
a cha mural ao UPS com o cordão
do aparelho a proteger, e por outro
lado o UPS e esse aparelho com um
cordão idêntico, como indicado na
gura C (cordão não fornecido).
lLigação USB facultativa: O
dispositivo UPS pode ser ligado ao
computador utilizando o cabo USB
5
fornecido.
O software está disponível no CD-
ROM
5ou pode ser descarregado a
partir de powerquality.eaton.com (ver
guras D e F).
Para efeitos da garantia registe-se em
powerquality.eaton.com.
Modo de funcionamento
das tomadas Master e
EcoControl
A m de limitar o consumo de energia
dos dispositivos periféricos (scanner,
impressora) no modo de espera,
a Ellipse Eco está equipada com
tomadas EcoControl dependentes da
tomada Master (ver gura B). Quando
a aplicação principal alimentada pela
tomada Master (computador) estiver
parada, as tomadas EcoControl são
automaticamente desactivadas e os
dispositivos periféricos param.
autonomia optimizada, convém deixar
a UPS ligada em permanência à rede
eléctrica.
lColocação em funcionamento do
UPS: premer o botão 12 durante 1
segundo.
lTomadas filtradas
8não
protegidas: os aparelhos ligados
nestas tomadas são alimentados
desde que o cabo de entrada
4esteja
ligado numa tomada de parede. O
botão 12 não as controla.
lTomadas protegidas
9:
os
aparelhos ligados nestas tomadas são
alimentados desde que o botão 12
esteja aceso em verde (ver gura E).
Estas tomadas podem ser colocadas
em funcionamento mesmo se a UPS
não estiver ligada à rede eléctrica
(botão 12 a piscar).
lPerturbação da rede eléctrica: se
a tensão da rede for deciente ou
ausente, a UPS continua a funcionar
com a bateria: o botão 12 pisca
em verde. Em modo normal, o
alarme sonoro emite um sinal cada
10 segundos, em seguida cada 3
segundos quando se aproxima o m
da autonomia da bateria. Em modo
silencioso (ver o § "regulações"), o
alarme sonoro emite um bip quando
passa para a alimentação pela bateria.
lSe a duração do corte da rede
eléctrica for superior à autonomia
da bateria, a UPS pára e recomeça a
funcionar automaticamente quando
a rede eléctrica for restabelecida.
Depois de totalmente descarregada,
são necessárias algumas horas para
restabelecer a autonomia completa.
lPor questões de poupança de
energia, o botão 12 pode ser
utilizado para cortar a alimentação
eléctrica dos aparelhos ligados nas
tomadas protegidas.
l Pára-raios: todas as tomadas,
protegidas ou não, beneciam desta
protecção qualquer que seja o estado
do botão 12 .
lParagem das tomadas protegidas
9: premer durante mais de 2
segundos o botão 12 .
A validação e a conguração desta
função (desactivada por denição)
são feitas por intermédio da
ferramenta de conguração integrada
ao software.
Nota: quando a função estiver
activada, não conectar aplicações
críticas nas tomadas EcoControl.
Conguração dos limiares
Uma conguração dos parâmetros
padrão assegura o funcionamento
correcto da função EcoControl.
Entretanto, conforme o nível de
consumo da carga principal, pode
ser necessário alterar o limiar
de desencadeamento da função
EcoControl utilizando o software
de conguração fornecido com o
ondulador:
lCerticar-se inicialmente de que a
função esteja bem activada no painel
"EcoControl function" da ferramenta
de conguração.
lSe os dispositivos periféricos
ligados nas tomadas EcoControl não
pararem quando a carga principal não
estiver em funcionamento normal
(ex.: durante uma hibernação), é
preciso aumentar o valor do limiar de
detecção para o nível High.
lSe o nível de consumo nominal
da carga principal estiver fraco e se
as tomadas EcoControl pararem
enquanto a carga principal estiver
a funcionar normalmente, é preciso
abaixar o valor do limiar de detecção
para o nível Low.
Utilização
8 : Tomadas ltradas.
9:
Tomadas protegidas por bateria.
10 : Indicador aceso, protecção
contra as sobretensões activa.
11 :
Indicador luminoso "falha da UPS".
12 : Botão de ligação ou de
interrupção das tomadas
protegidas.
13 : Disjuntor de protecção.
lCarregamento da bateria: A UPS
carrega a sua bateria quando é ligada
à rede eléctrica, qualquer que seja
o estado do botão 12 . Na primeira
utilização, a bateria dispõe de toda a
sua autonomia unicamente após uma
recarga de 8 horas. Para manter uma
8
9
Ellipse 1200 / 1600Ellipse 500 / 650 / 800
9
8
12
13 13
10
11
614-06803-00.indd 18 10/12/2010 11:15:10

19
614-06803-00
PORTUGUÊS
Resolução de problemas (para qualquer informação, consultar www.eaton.com o nosso serviço Pós-Venda).
Personalização avançada da UPS
Sintoma Diagnóstico Solução
1lAs tomadas protegidas 9não são
alimentadas.
lO botão 12 não estã aceso. lPremer o botão 12 e vericar se
está devidamente aceso em verde.
2lOs aparelhos ligados não são
alimentados durante um corte da rede
eléctrica.
lOs aparelhos não estão ligados às
tomadas protegidas 9.
lLigar esses aparelhos às tomadas
protegidas 9.
3lA rede eléctrica está presente mas a
UPS funciona com a bateria. lO disjuntor 13 colocado sob a UPS
abriu-se devido a uma sobrecarga
excessiva à saída da UPS.
lDesligar o aparelho ligado à saída e
rearmar o disjuntor 13 premendo o
respectivo botão.
4l As tomadas ltradas 8não são
alimentadas.
lA tomada de parede está sem
alimentação.
lO disjuntor 13 colocado sob a UPS
abriu-se devido a uma sobrecarga
excessiva à saída da UPS.
lRestabelecer a alimentação da
tomada de parede.
lDesligar o aparelho ligado à saída e
rearmar o disjuntor 14 premendo o
respectivo botão
5lO botão verde 12 pisca
frequentemente e o alarme sonoro
funciona.
l A UPS funciona frequentemente na
bateria porque a corrente fornecida pela
tomada de parede é de má qualidade.
lMandar vericar a instalação
eléctrica por um prossional ou mudar
de tomada.
6lO botão verde 12 pisca
frequentemente e o alarme sonoro
é contínuo.
lA UPS está em sobrecarga nas
tomadas protegidas 9.lDesligar das tomadas protegidas 9
o aparelho ligado.
7l
O indicador luminoso vermelho
11
está aceso e o alarme sonoro emite
um sinal cada 30 segundos.
lA UPS não está a funcionar
correctamente. As tomadas protegidas
9deixaram de ser alimentadas.
lDirigir-se ao serviço pós-venda.
8lO indicador 10 está apagado e as
tomadas 8são alimentadas.
lA protecção contra as sobretensões
deixou de funcionar.
lDirigir-se ao serviço pós-venda.
9lA linha telefónica está perturbada ou
o acesso do modem é impossível.
lA protecção da linha telefónica
contra as sobretensões deixou de
funcionar.
lDesligar a linha telefónica da tomada
de parede.
lDirigir-se ao serviço pós-venda.
10 l
O indicador luminoso vermelho 11
pisca.
lA bateria chegou ao termo da sua
duração de vida.
lMandar substituir a bateria.
11 l As tomadas EcoControl continuam
a ter alimentação mesmo quando a
aplicação principal (tomada principal)
está parada.
l A função EcoControl não está
activada ou não está programada de
forma correcta.
l Active ou programe de forma
correcta a função EcoControl utilizando
o software fornecido com o produto.
Sensibilidade às variações da rede eléctrica de entrada Alarme sonoro
lUtilizar unicamente em caso de transições
frequentes para a bateria da UPS devido a variações
importantes da tensão da rede eléctrica de entrada.
lAcesso ao modo de programação: com o aparelho
parado, premer o botão 12 durante 6 segundos e soltá-
lo após o acender indicadores luminosos 11 12 .
l Exibição das 3 faixas possíveis de tensão conforme o
estado dos indicadores luminosos 11 e 12 :
lPossibilidade de desactivar o alarme sonoro quando
a UPS está a funcionar com bateria.
lAcesso ao modo de programação: com o aparelho
parado, premer o botão 12 durante 11 segundos e
soltá-lo quando o alarme sonoro começar a funcionar.
l Obtenção dos 2 modos possíveis do alarme sonoro:
Modo normal
(conguração de
origem):
rede de entrada
compreendida
entre 184 V e 264 V
Modo extenso
baixo:
rede de entrada
compreendida
entre 161 V e
264 V
Modo extenso
baixo e alto:
rede de entrada
compreendida
entre 161 V e
284 V
Modo normal
(conguração de origem):
A UPS emite um bip cada
10 segundos quando está a
funcionar com a bateria.
Modo silencioso:
A UPS emite um único
bip quando passa para a
alimentação pela bateria,
em seguida permanece
silenciosa.
1211 10
11 12 11 12 11 12
1211 10 1211 10
Modo normal
activado:
Programação por
meio de um bip
contínuo.
Modo silencioso
activado:
Programação por
meio de um bip todos
os segundos.
Mudança de modo : premer sucessivamente o
botão 12 .Mudança de modo : premer sucessivamente o
botão 12 .
lMemorização do modo após 10 segundos sem
premer.
lMemorização do modo após 5 segundos sem premer.
614-06803-00.indd 19 10/12/2010 11:15:11
