FITTING INSTRUCTIONS ELECTRIC WIRINGKIT TOWBAR WITH 12-N SOCKET UP TO
DIN/ISO NORM 1724
ALFA ROMEO 156 SPORTWAGON 2000-
Bestel Nr.: AF-002-BQ
Verwijder de negatieve klem van de accu. Verwijder de vloermat en linker zijbekleding van de kofferruimte, en klap de achterbank weg.
Verwijder de achterdorpel. Verwijder de dorpellijsten van de linkerzijde in de auto. Verwijder de onderste kap van de stuurkolom.
Verwijder de bestaande tule achter de linker wielkast.
Plaats de meegeleverde doorvoertule (20 mm) in het gat.
De kabelboom wordt in de kofferruimte uitgelegd. Leid het uiteinde door de tule naar de contactdoos. (Let op uitlaat, i.v.m. hitte!!)
Schuif de rubber afdekplaat over de kabelboom. Neem vervolgens de contacthouder uit de contactdoos en sluit de draden als volgt aan:
Monteer de contactdoos op de trekhaak.
Leid de 10-polige zwarte connector van de kabelboom met de witte en rood/gele draden samen met de relaisvoet via de linkerzijde naar de
10-polige connector achter de wielkast. Neem de 10-polige connectoren achter de wielkast
uit elkaar en sluit de 10-polige connectoren van de kabelset overeenkomstig aan.
Bevestig de relaisvoet met de meegeleverde M5 bout, moer en ring aan het zijpaneel.
Plaats het meegeleverde relais in de relaisvoet.
Linksachter bij de achterlicht unit bevindt zich een originele massabout.
Sluit de witte massadraad hierop aan.
Leid het uiteinde van de kabelboom met de gele, groene, rode, bruine, zwarte en rode
draad via de linker zijde van het voertuig naar de zekeringenkast onder het dashboard,
en sluit deze d.m.v. de meegeleverde snelverbinders aan (zie afb.):
kabelboom Auto Connector auto
Geel X A
Groen Y B
Rood Z B
Sluit de bruine draad aan op de zekeringhouder met de bruine draad. Sluit de zwarte en
rode draad aan op de zekeringhouder met de zwarte draad. Sluit de drie rode connectoren
aan op de gele, groene, en rode draad. Sluit vervolgens de blauwe connector met de bruine
en de zwarte draad aan op de geel/groene draad welke zich in de connector direkt aan de lichtschakelaar bevindt. Monteer de zekeringen met
kapjes op de beide zekeringhouders.
Sluit de negatieve klem aan op de accu. Controleer de electrische functies met de aanhanger aangesloten.
Monteer alle gedemonteerde onderdelen.
1.
2.
3.
4.
5.
6.
7.
8.
9.
REVISIE 0
AB
A
B
AB
RR
Q
Q
Q
Q
x y z
Fig.1
Fig.2
Fig.3
16
7
5
4
3
2
STOP

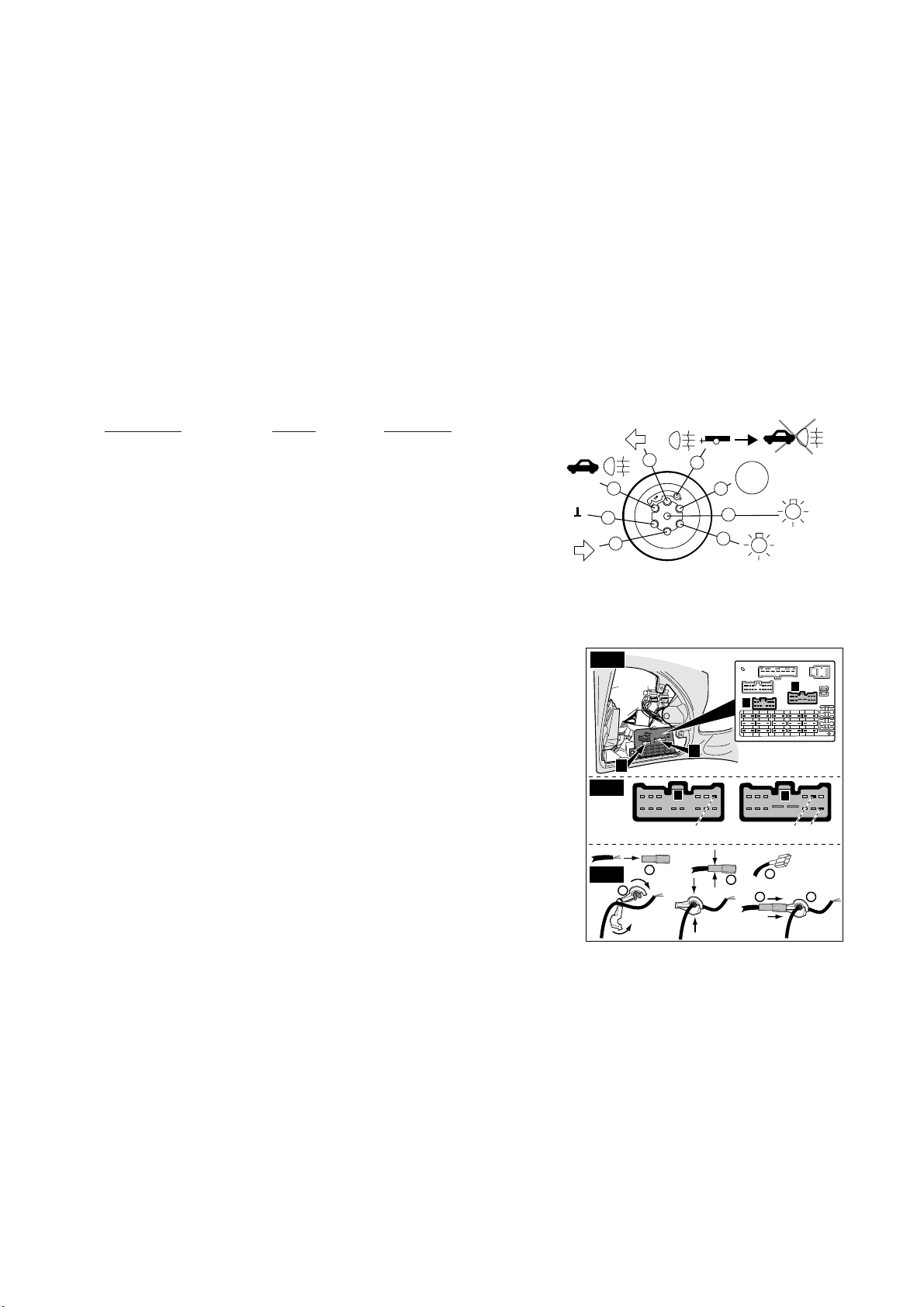

Verlichting aanhanger: Contact Nr.: Draad kleur:
Knipperlicht links 1 (L) geel
Mistachterlicht 2 (54-G) blauw
Massa 3 (31) wit 2,5 mm2
Knipperlicht rechts 4 (R) groen
Achterlicht rechts 5 (58-R) bruin
Remlichten 6 (54) rood
Achterlicht links 7 (58-L) zwart

©ECS 2000 AF-002-BQ-D 040700I
EINBAUANLEITUNG ELEKTROSATZ ANHÄNGERVORRICHTUNG MIT 12-N STECKDOSE lt.
DIN/ISO NORM 1724
ALFA ROMEO 156 SPORTWAGON 2000-
Bestell Nr.: AF-002-BQ
Das Minuskabel der Batterie entfernen. Die Matte und die linken Seiteverkleidung im Gepäckraum entfernen. Den Sitz des Rücksitzes entfer-
nen. Die Schwellerahmen an der linken Seite im Auto entfernen. Die Schwellerahmen an der hinten Seite im Auto enfernen. Die untere Kappe
der Lenksäule entfernen.
Die bestehende Kabeltülle hinten den linker Radschutzkasten entfernen.
Die Kabeltülle (20mm) im Loch befestigen.
Der Kabelbaum wird im Kofferraum ausgebreitet. Das Ende durch die Tülle zur Steckdose führen. (Vorsicht! heißen Auspuff!)
Die gummi Abdeckplatte über den Kabelbaum schieben. Den Kontaktträger aus der Steckdose nehmen und die Kabel wie folgt anschließen:
Die Steckdose an die Anhängerkupplung montieren.
Den 10-poligen schwarzen Steckverbinder des Kabelbaumes mit dem Weißen und rot/gel-
ben Kabel zusammen mit dem Relaisfuß an der linken Seite entlang zum 10-poligen
Steckverbinder hinten den Radschutzkasten führen.
Die 10-poligen Steckverbinder hinten den Radschutzkasten auseinandernehmen und die
10-poligen Steckverbinder des Kabelsatzes übereinstimmend anschließen.
Den Relaisfuß mit dem beiliegenden M5 Bolzen, Mutter und mit der Ringe unter der
Hutablage befestigen. Das beiliegende Relais im Relaisfuß stecken.
Links hinten das Schlußleuchte befindet sich einen originalen Massebolze.
Das weiße Kabel daran befestigen.
Das Ende des Kabelbaums mit dem gelben, grünen, roten, braunen, schwarzen und roten
Kabel an der linken Seite des Fahrzeuges entlang zum Sicherungskasten unter dem
Instrumentenbrett führen, und dieses mit Hilfe der beiliegenden Quetschverbinder
anschließen (sehe Abbildung):
Kabelbaum Auto Steckverbinder Auto
Gelb X A
Grün Y B
Rot Z B
Das braune Kabel an den Sicherungshalter mit dem braunen Kabel anschließen. Das schwarze und rote Kabel an den Sicherungshalter mit
dem schwarzen Kabel anschließen. Die roten Steckverbinder mit dem gelben, grünen und roten Kabel anschließen. Danach den blauen
Steckverbinder mit dem braunen und schwarzen Kabel an dem gelb/grünen Kabel, das sich im Steckverbinder gerade an dem Lichtschalter
befindet, befestigen. Die Sicherungen mit Kappe auf die beiden Sicherungshalter montieren.
Die Batterie wieder anschließen und sämtliche Fahrzeugfunktionen mit angeschlossenem Anhänger überprüfen.
Die abmontierten und entfernten Teile wieder montieren.
1.
2.
3.
4.
5.
6.
7.
8.
9.
18
6
7
5
4
3
2STOP
Anhänger Beleuchtung: Kontakt Nr.: Kabelfarbe:
Blinker links 1 (L) gelb
Nebelschlußleuchte 2 (54-G) blau
Masse 3 (31) weiß 2,5 mm2
Blinker rechts 4 (R) grün
Schlußleuchte rechts 5 (58-R) braun
Bremsleuchten 6 (54) rot
Schlußleuchte links 7 (58-L) schwarz
Nebelschlußleuchte 8 (58-b) grau
REVISIE 0
AB
A
B
AB
RR
Q
Q
Q
Q
x y z
Fig.1
Fig.2
Fig.3

©ECS2000 AF-002-BQ-E 040700I
FITTING INSTRUCTIONS ELECTRIC WIRINGKIT TOWBAR WITH 12-N SOCKET UP TO
DIN/ISO NORM 1724
ALFA ROMEO 156 SPORTWAGON 2000-
Partno.: AF-002-BQ
Remove the battery earth cable. Remove the floor covering and the covering in the left side of the boot.
Remove the seat of the back seat. Remove the threshold frame of the boot. Remove the covering plates at the left side of the car. Remove the
lower covering of the steering column.
Remove the excisting grommet behind the left wheel box.
Put the grommet (20 mm) in the hole.
Route the wiring harness in the boot. Lead the end through the grommet to the socket. (Careful. Hot exhaust!)
Pull the rubber coverplate over the wiring harness. Remove the contactholder from the socket and fit the wires as follows:
Fit the socket to the towbar.
Lead the 10-pole black connector of the wiring harness with the white and the red/yellow
wires together with the relay socket via the left side to the 10-pole connector behind the
wheelbox. Disconnect these connectors and fit the 10-pole connectors of the wiring harness
correspondingly.
Fit the relay socket with the included M5 bolt, nut and ring behind the wheelbox. Put the
included relay in the relay socket.
In the left side of the boot below the rear combination light, an original studbolt is located.
Connect the earthwire to the studbolt.
Lead the end of the wiring harness with the yellow, green, red, brown, black and red wire
through the left side of the vehicle to the fuse box under the dashboard, and connect these
with the included connectors (see ill.):
Wiring harness Car Connector car
Yellow X A
Green Y B
Red Z B
Fit the brown wire to the fuseholder with the brown wire. Fit the black and red wire to the fuseholder with the black wire. Fit the three red con-
nectors with the yellow, green, and red wire. Fit the blue connector with the brown and black wire to the yellow/green wire, which is located
directly behind the light switch. Fit the fuses with cover to both fuseholders.
Reconnect the battery and check all electric functions, with trailer/caravan connected.
Reinstall disassembled parts.
1.
2.
3.
4.
5.
6.
7.
8.
9.
18
6
7
5
4
3
2STOP

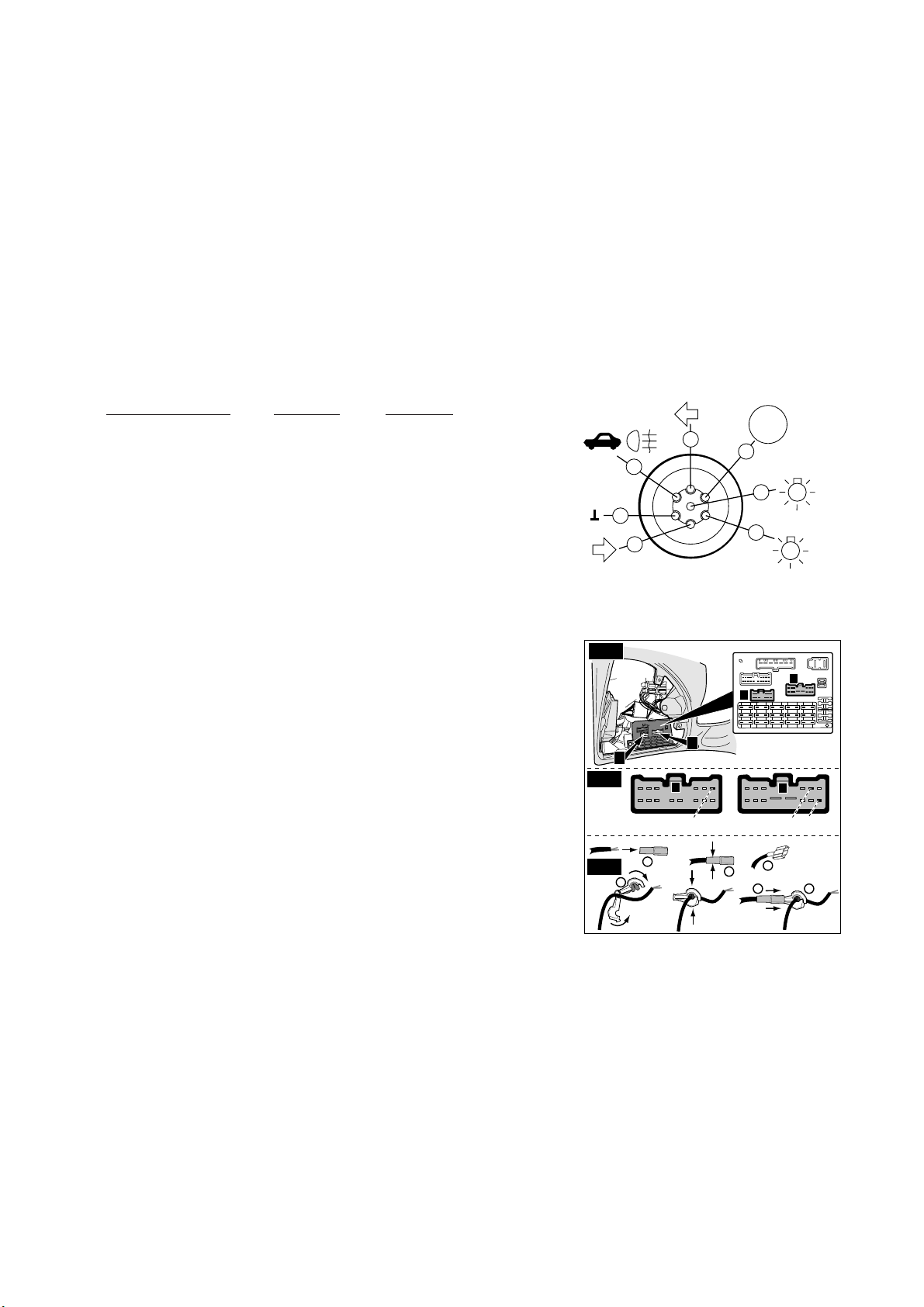

Trailer ligting: Pin No.: Wire colour:
Left turn signal 1 (L) yellow
Rearfoglight 2 (54-G) blue
Earth 3 (31) white 2,5 mm2
Right turn signal 4 (R) green
Right taillight 5 (58-R) brown
Brakelights 6 (54) red
Left taillight 7 (58-L) black
Rearfoglight 8 (58-b) grey
AB
A
B
AB
RR
Q
Q
Q
Q
x y z
Fig.1
Fig.2
Fig.3
REVISIE 0

©ECS2000 AF-002-BQ-F 070700I
INSTRUCTION DE MONTAGE DU FAISCEAU ELECTRIQUE POUR CROCHET D’ATTELAGE
CONFORME A LA NORME DIN/ISO 1724PRISE 12-N
ALFA ROMEO 156 SPORTWAGON 2000-
Reference: AF-002-BQ
Débranchez la cosse négative de la batterie.
Enlevez les tapis et le revêtement à côté gauche dans le coffre, et rabattez la banquette arrière.
Enlevez les seuils à côté gauche dans le véhicule. Enlevez le couvercle inférieur de la colonne de direction.
Enlevez le bouchon en caoutchouc derrière la passage de roue arrière gauche.
Mettez la passe fils (20 mm) fourni dans le trou.
Placez le jeu de câbles dans le coffre.
Menez la terminaison du faisceau électrique via le passe-fils jusqu’à la prise.
Poussez la gaine protectrice sur le faisceau.
Faîtes sortir les fiches de contact de la prise et connectez les fils comme indiqué ci-dessous:
Montez la prise sur le crochet d’attelage.
Menez les connecteurs 10-pôles avec les fils blancs et rouge/jaunes avec le socle du
relais via le côté gauche au connecteur
10-poles derrière la passage de roue.
Séparez le connecteur derrière la passage de roue et connectez-y les connecteurs du
faisceau électrique.
Montez le socle du relais avec le boulon M5, l’ecrou et l’anneau.
Placez le relais livré dans le socle.
Branchez le fil blanc avec la cosse circulaire sur le boulon de masse au niveau, du feu
arrière gauche.
Menez la terminaison du faisceau électrique avec les fils jaune, rouge, verte, marron et
noir/rouge via le côté gauche du véhicule au le bloc de fusibles sous le tableau de bord et
connectez-le avec les connecteurs livré (voir illustration):
Faisceau électrique Voiture Connecteur voiture
Jaune X A
Vert Y B
Rouge Z B
Branchez le fil marron à la porte fusible avec le fil marron. Branchez le fil rouge et noir à la porte fusible avec le fil noir. Branchez le connecteur
bleu avec le fil marron et noir au fil jaune/vert qui se trouve dans le connecteur direct dans l’interrupteur lumière. Montez les fusibles avec capu-
chons aux portes fusibles.
Rebranchez la cosse négative de la batterie. Contrôlez les fonctions électrique avec la remorque accouplée.
Remontez les parts enlevés.
1.
2.
3.
4.
5.
6.
7.
8.
9.
18
6
7
5
4
3
2STOP
Fonctions de la remorque: Contact No.: Couleur de fil:
Clignotant gauche 1 (L) jaune
Feu de brouillard 2 (54-G) bleu
Masse 3 (31) blanc 2,5 mm2
Clignotant droit 4 (R) vert
Feu arrière droit 5 (58-R) marron
Feux de stop 6 (54) rouge
Feu arrière gauche 7 (58-L) noir
Feu de brouillard 8 (58-b) gris
