Efapel 21311 User manual

Folheto Informativo n.º 5/2020 (290 333)
COMANDOS DE PERSIANA - PT P. 3
MANDOS DE PERSIANAS - ES P. 8
BLINDS CONTROLS - EN P. 13
COMMANDES DE PERSIENNES - FR P. 18
STEUERUNGEN DES ROLLLÄDEN - DE P. 23

2
REF. 21311 | 45311 S REF. 21312 S | 45312 S

3
MODO DE UTILIZAÇÃO
- Subir - Descer
Pressionar sobre a tecla ou para subir ou descer a persiana. Para parar o
movimento a meio pressionar sobre a mesma tecla.
PROG. (só para Comando Geral)
Pressionar sobre a tecla PROG. até os LED piscarem. Pressionar a função desejada
(- subida ou - descida). O LED correspondente à função programada fica a
piscar. A função programada repetir-se-á decorridas 24 horas.
STANDBY - Suspensão da programação (só para Comando Geral)
A função STANDBY permite suspender a programação sem a apagar, podendo ser
reativada sobre a tecla STANDBY durante 5 segundos e depois a tecla correspondente
à função cuja programação se quer suspender. O LED correspondente fica a piscar
com intervalos de tempo mais curtos. Para suspender ambas as funções pressionar
sobre a tecla STANDBY durante 5 segundos e depois ambas as teclas ( - subida
ou - descida).
PT
COMANDOS DE PERSIANA
DESCRIÇÃO
Permitem o comando geral ou individual de persianas, de forma manual ou
automática em função de horário programado ou de condições envolventes (luz
ambiente, vento, etc.) definidas por sensores associados. Podem ser operados
localmente ou ainda à distância por emissor IR (Infravermelhos).

4
PROG. + STANDBY - Apagar programação (só para Comando Geral)
Pressionar simultaneamente as teclas PROG. e STANDBY durante 5 segundos até
o LED piscarem. Pressionar a função desejada ( ou ).
Programação do Emissor IR Multifunções (Infravermelho)
Pressionar a tecla ou , até o LED correspondente piscar. Pressionar sobre
o botão correspondente do comando IR. O LED apaga-se e o comando fica
programado; proceder de igual forma para desprogramar.
CARACTERÍSTICAS
100-240V~; 50/60Hz; 5A.
Consumo: <0,5W.
Consumo em standby: <0,15W.
Comando local ou à distância, através Emissor IR Multifunções (Ref.ª 81900).
Reserva de marcha: 24 horas.*
Permite receber sinais de sensores 100-240V~ (PR1 e PR2).*
2 funções programáveis (subida/descida).*
Função “STANDBY”.*
* Só para o Comando Geral

5
MONTAGEM
mec 21 QUADRO 45
*- I1 Type

6
ESQUEMA DE LIGAÇÃO
L
N
6A
1 2 1 2 1 2
3 64 75 8 9 3 64 75 8 9 3 64 75 8 9
8mm
1x1,5 mm2
M2,5 6x3,5mm

7

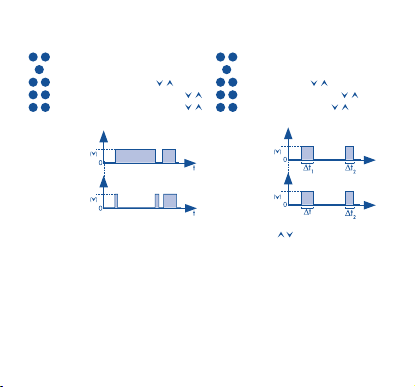

Comando Geral (21311 | 45311 S) Comando Local (21312 | 45312 S)
1 2
3
4 5
6 7
8 9
Alimentação (fase; neutro)
Alimentação (fase)
Saídas para Comandos Locais - |
Entradas de prioridade 1 (100-240V~) - |
Entradas de prioridade 2 (100-240V~) - |
1 2
3
4 5
6 7
8 9
Alimentação (fase; neutro)
Alimentação (fase)
Saídas para motor - |
Entradas de Comando Geral - |
Entradas de Comando Local - |
Saída
100-240V~
Motor
100-240V~
Entrada PR1
Motor
100-240V~
100-240V~
Saída
Entrada PR2
Nota: As ordens dadas por acionamento direto sobre os botões do aparelho ( ) ou por aparelhos
ligados às entradas de prioridade 1 (Local / PR1), anulam as ordens recebidas nas entradas de prioridade
2 (Geral / PR2).
A EFAPEL reserva o direito de modificar este documento ou os produtos nele contidos sem aviso prévio.
Em caso de dúvida, contacte a EFAPEL.
