TR 1551(50.2 cm3)

IMANUALE DI USO E MANUTENZIONE

GB OPERATOR’S INSTRUCTION BOOK

FMANUEL D’UTILISATION ET D’ENTRETIEN

DBEDIENUNGSANLEITUNG

EMANUAL DE INSTRUCCIONES

NL GEBRUIKSAANWIJZING

IINTRODUZIONE

ISTRUZIONI ORIGINALI

Per un corretto impiego della mototrivella e per evitare incidenti, non iniziare il lavoro senza aver

letto questo manuale con la massima attenzione. Su questo manuale sono indicate le spiegazioni

di funzionamento dei vari componenti e le istruzioni per i necessari controlli e per la

manutenzione.

N.B. Le descrizioni e le illustrazioni contenute nel presente manuale si intendono non

rigorosamente impegnative. La Ditta si riserva il diritto di apportare eventuali modifiche

senza impegnarsi ad aggiornare di volta in volta questo manuale.

GB INTRODUCTION

TRANSLATION OF ORIGINAL INSTRUCTIONS

To correctly use the earth augers and prevent accidents, do not start work without having first

carefully read this manual. You will find explanations concerning the operation of the various

parts plus instructions for necessary checks and relative maintenance.

Note: Illustrations and specifications in this manual may vary according to Country

requirements and are subject to change without notice by the manufacturer.

FINTRODUCTION

TRADUCTION DES INSTRUCTIONS ORIGINALES

Pour un emploi correct de la tariere et pour éviter les accidents, ne commencez pas le travail sans

avoir d’abord lu attentivement le manuel. Vous trouverez les descriptions du fonctionnement des

divers composants et les instructions pour les contrôles nécessaires et pour l’entretien.

N.B. Les descriptions et les illustrations contenues dans ce manuel n’engagent pas

rigoureusement le constructeur. La société se réserve le droit d’apporter d’éventuelles

modifications sans devoir mettre à jour à chaque fois le manuel.

DEINLEITUNG

ÜBERSETZUNG DER ORIGINALANLEITUNGEN

Lesen Sie diese Broschüre vor Arbeitsbeginn aufmerksam durch, um mit der Erdbohrgeräts

richtig umgehen zu können und Unfälle zu vermeiden. In dieser Bedienungsanleitung finden Sie

die Erklärung der Funktionsweise der verschiedenen Bauteile und Hinweise zu den anfallenden

Kontroll- und Wartungsarbeiten.

Anm.: Die in dieser Broschüre enthaltenen Beschreibungen und Abbildungen sind

unverbindlich. Der Hersteller behält sich das Recht vor, eventuelle Veränderungen

vorzunehmen, ohne jeweils vorher eine Anpassung der vorliegenden Bedienungsanleitung

vorzunehmen.

EINTRODUCCION

TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES

Para una correcta utilización de el mototaladro y para evitar accidentes, no empiece a trabajar sin

haber leído atentamente este manual. Ud. encontrará las explicaciones de funcionamiento de los

diferentes componentes y las instruccciones para el control y mantenimiento de la motosierra.

P.D. Las descripciones contenidas en el presente manual no se consideran rigurosamente

obligatorias. La empresa se reserva el derecho de aportar eventuales modificaciones sin

obligarse a poner al día este manual.

NL INLEIDING

VERTALINGVAN DE OORSPRONKELIJKE INSTRUCTIES

Om de grondboor op de juiste manier te kunnen gebruiken en ongelukken te voorkomen eerst

deze gebruiks-aanwijzing aandachtig doorlezen alvorens ermee te gaan werken. In deze

gebruiksaanwijzing zijn de uitleg van de werking van de verschillende onderdelen en de

instructies voor de noodzakelijke controles en het onderhoud opgenomen.

N.B.: De beschrijvingen en de figuren in deze gebruiksaanwijzing zijn niet bindend. De

fabrikant reserveert zich het recht eventuele veranderingen aan te brengen zonder zich te

verplichten iedere keer deze gebruiksaanwijzing bij te werken

ATTENZIONE!!! ACHTUNG!!!

RISCHIO DI DANNO UDITIVO

NELLE NORMALI CONDIZIONI DI UTILIZZO,

QUESTA MACCHINA PUÒ COMPORTARE,

PER L’OPERATORE ADDETTO, UN LIVELLO DI

ESPOSIZIONE PERSONALE GIORNALIERO A

RUMORE PARI O SUPERIORE A

85 dB(A)

HÖRSCHADEN - RISIKO

UNTER NORMALEN

ANWENDUNGSBEDIGUNGEN KANN DIESES

GERÄT DIE BEDIENUNGSPERSON EINEM

TÄGLICHEN GERÄUSCHPEGEL VON

85 dB(A)

ODER MEHR AUSSETZEN

WARNING!!! ATENCION!!!

RISK OF DAMAGING HEARING

IN NORMAL CONDITIONS OF USE, THIS

MACHINE MAY INVOLVE A DAILY LEVEL OF

PERSONAL EXPOSURE TO NOISE FOR THE

OPERATOR EQUAL TO OR GREATER THAN

85 dB(A)

RIESGO DE DAÑO AUDITIVO

EN NORMALES CONDICIONES DE

UTILIZACIÓN, ESTA MAQUINA PUEDE

TOLERAR PARA EL OPERADOR ENCARGADO,

UN NIVEL DE EXPOSICÍON DIARIO A RUIDO

EQUIVALENTE O SUPERIOR A

85 dB(A)

ATTENTION!!! LET OP!!!

DANGER D’ATTEINTE A L’OUIE

L’OPERATEUR UTILISANT NORMALEMENT

CETTE MACHINE PEUTS S’EXPOSER

QUOTIDIENNEMENT A UN BRUIT EGAL

OU DEPASSANT

85 dB(A)

HOORSCHADEGEFLUIT

IN ZIJN NORMAAL GEBRUIKSTOESTAND

KAN DEZE MACHINE VOOR DE BESTEMDE

OPERATOR EEN DAGELIJKS PERSOONLIJK

LAWAAIBLOOTSTELLING MET ZICH

MEEBRENGEN, DIE

85 dB(A)

OF MEER BEDRAAGT

IINDICE DINHALT

INTRODUZIONE ___________________ 2

SPIEGAZIONE SIMBOLI E

AVVERTENZE DI SICUREZZA__________ 4

COMPONENTI DELLA MOTOTRIVELLA__ 5

NORME DI SICUREZZA ______________ 6

ASSEMBLAGGIO ___________________ 12

AVVIAMENTO _____________________ 14

ARRESTO MOTORE _________________ 24

UTILIZZO_________________________ 24

MANUTENZIONE___________________ 28

RIMESSAGGIO_____________________ 34

DATI TECNICI______________________ 36

DICHIARAZIONE DI CONFORMITÀ _____ 39

TABELLA DI MANUTENZIONE_________ 40

RISOLUZIONE DEI PROBLEMI _________ 43

CERTIFICATO DI GARANZIA __________ 46

ENLEITUNG _______________________ 2

ERLAUTERUNG DER SYMBOLE

UND SICHERHEITSHINWEISE _________ 4

BAUTEILE DER ERDBOHRGERÄTS______ 5

SICHERHEITSVORKERUNGEN _________ 8

MONTAGE _______________________ 13

ANLASSEN________________________ 15

MOTOR ABSTELLEN ________________ 25

GEBRAUCH _______________________ 25

INSTANDHAL______________________ 29

LÄNGERUNG______________________ 35

TECHNISCHE ANGABEN _____________ 36

KONFORMITATS-ERKLARUNG ________ 39

WARTUNGSTABELLE________________ 41

STÖRUNGSBEHEBUNG ______________ 44

GARANTIE-ZERTIFICAT ______________ 47

GB CONTENTS EINDICE

INTRODUCTION ___________________ 2

EXPLANATION OF SYMBOLS

AND SAFETY WARNINGS ____________ 4

EARTH AUGERS COMPONENTS _______ 5

SAFETY PRECAUTION _______________ 6

ASSEMBLY _______________________ 12

STARTING ________________________ 14

STOPPING THE ENGINE______________ 24

USE _____________________________ 24

MAINTENANCE ____________________ 28

STORAGE_________________________ 34

TECHNICAL DATA __________________ 36

DECLARATION OF CONFORMITY ______ 39

MAINTENANCE CHART______________ 40

TROUBLE SHOOTING CHART _________ 43

WARRANTY CERTIFICATE ____________ 46

INTRODUCCION ___________________ 2

EXPLICACION SIMBOLOS

Y ADVERTENCIÂS DE SEGURIDAD _____ 4

COMPONENTES DE MOTOTALADRO ___ 5

NORMAS DE SEGURIDAD____________ 8

MONTAJE ________________________ 13

PUESTA EN MARCHA _______________ 15

PARADA DEL MOTOR _______________ 25

UTILIZACION______________________ 25

MANTENIMIENTO __________________ 29

ALMACENAJE _____________________ 35

DATOS TECNICOS __________________ 36

DECLARACION DE CONFORMIDAD ____ 39

TABLA DE MANTENIMIENTO _________ 42

RESOLUCIÓN DE PROBLEMAS ________ 45

CERTIFICADO DE GARANTIA _________ 47

FINDEX NL INHOUD

INTRODUCTION ___________________ 2

EXPLICATION DES SYMBOLES

ET REGLES DE SECURITE_____________ 4

COMPOSANTS DE LA TARIERE ________ 5

NORMES DE SECURITE ______________ 7

ASSEMBLAGE _____________________ 12

MISE IN ROUTE ____________________ 14

ARRET DU MOTEUR ________________ 24

UTILISATION ______________________ 24

ENTRETIEN _______________________ 28

REMISSAGE _______________________ 34

DONNEES TECHNIQUES _____________ 36

DECLARATION DE CONFORMITÉ ______ 39

TABLEAU D'ENTRETIEN______________ 41

RÉSOLUTION DES PROBLÈMES________ 44

CERTIFICAT DE GARANTIE ___________ 46

INLEIDING ________________________ 2

UITLEG VAN DE VEILIGHEIDSSYMBOLEN

_ 4

ONDERDELEN VAN DE MOTORZAAG___ 5

VEILIGHIDSVOORSCHRIFTEN _________ 9

MONTAGE _______________________ 13

STARTEN _________________________ 15

STOPPEN VAN DE MOTOR ___________ 25

GEBRUIK _________________________ 25

ONDERHOUD _____________________ 29

OPSLAG__________________________ 35

TECHNISCHE GEGEVENS ____________ 36

CONFORMITEITS-ERKLARING_________ 39

ONDERHOUDSTABEL _______________ 42

OPLOSSEN VAN PROBLEMEN _________ 45

GARANTIE BEWIJS__________________ 47

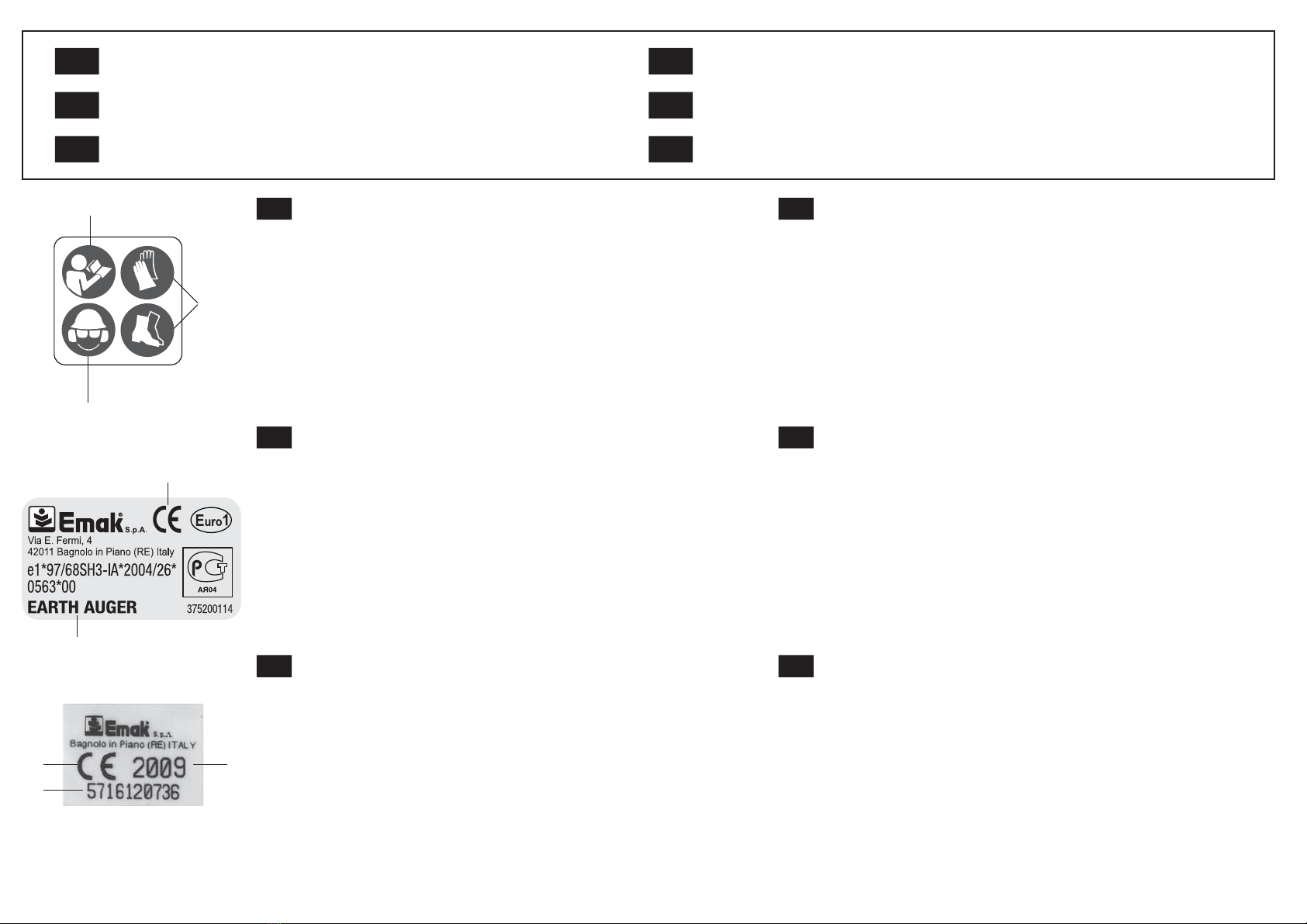

ILeggere il manuale di uso e manutenzione prima di utilizzare1 - questa macchina.

Indossare casco, occhiali e cuffie di protezione.2 -

Portare calzature antisdrucciolo di protezione e guanti omologati.3 -

Tipo di macchina:4 - TRIVELLA.

Numero di serie5 -

Marchio CE di conformità.6 -

Anno di fabbricazione7 -

GB Read operator’s instruction book before operating this machine.1 -

Wear head, eye and ear protection.2 -

Wear safety shoes having skid-proof sole and type approved3 - gloves.

Type of machine:4 - EARTH AUGER.

Serial number5 -

CE conformity marking.6 -

Year of manufacture7 -

FLire le manuel avant d’utiliser cette machine.1 -

Porter casque, visière et protège-oreilles.2 -

Porter des chaussures antidérapantes de protection et des gants3 - homologués.

Type de machine :4 - TARIÈRE.

Numéro de série5 -

Label CE de conformité.6 -

Année de construction7 -

DBetriebsanleitung vor der Inbetriebnahme lesen.1 -

Immer Helm, Schutzbrille und Geräuschschutz tragen.2 -

Tragen Sie rutschfeste Sicherheitsschuhe und zugelassene3 - Handschuhe.

Gerät:4 - ERDBOHRGERÄTE.

Seriennummer5 -

CE-Zeichen.6 -

Baujahr7 -

EAntes de utilizar esta máquina, leer el manual de instrucciones.1 -

Llevar casco, gafas y auriculares de protección.2 -

Utilizar calzado de seguridad antideslizante y guantes3 - homologados.

Tipo de máquina:4 - AHOYADOR.

Número de serie5 -

Marcha CE de conformidad.6 -

Año de fabricación7 -

NL Lees de gebruikshandleiding alvorens u met de machine gaat1 - werken.

Draag oog, -oor-en hoofdbescherming.2 -

Draag goedgekeurde veiligheidsschoenen met antislipzolen en3 - handschoenen.

Type machine:4 - GRONDBOREN.

Serienummer5 -

EG-conformiteitsmerk.6 -

Bouwjaar7 -

SPIEGAZIONE SIMBOLI E AVVERTENZE DI SICUREZZA

ERLÄUTERUNG DER SYMBOLE-UND SICHERHEITSHINWEISE

EXPLANATION OF SYMBOLS AND SAFETY WARNINGS

EXPLICACION SIMBOLOSY ADVERTENCIAS DE SEGURIDAD

EXPLICATION DES SYMBOLES ET REGLES DE SECURITE

UITLEG VAN DE VEILIGHEIDSSYMBOLEN

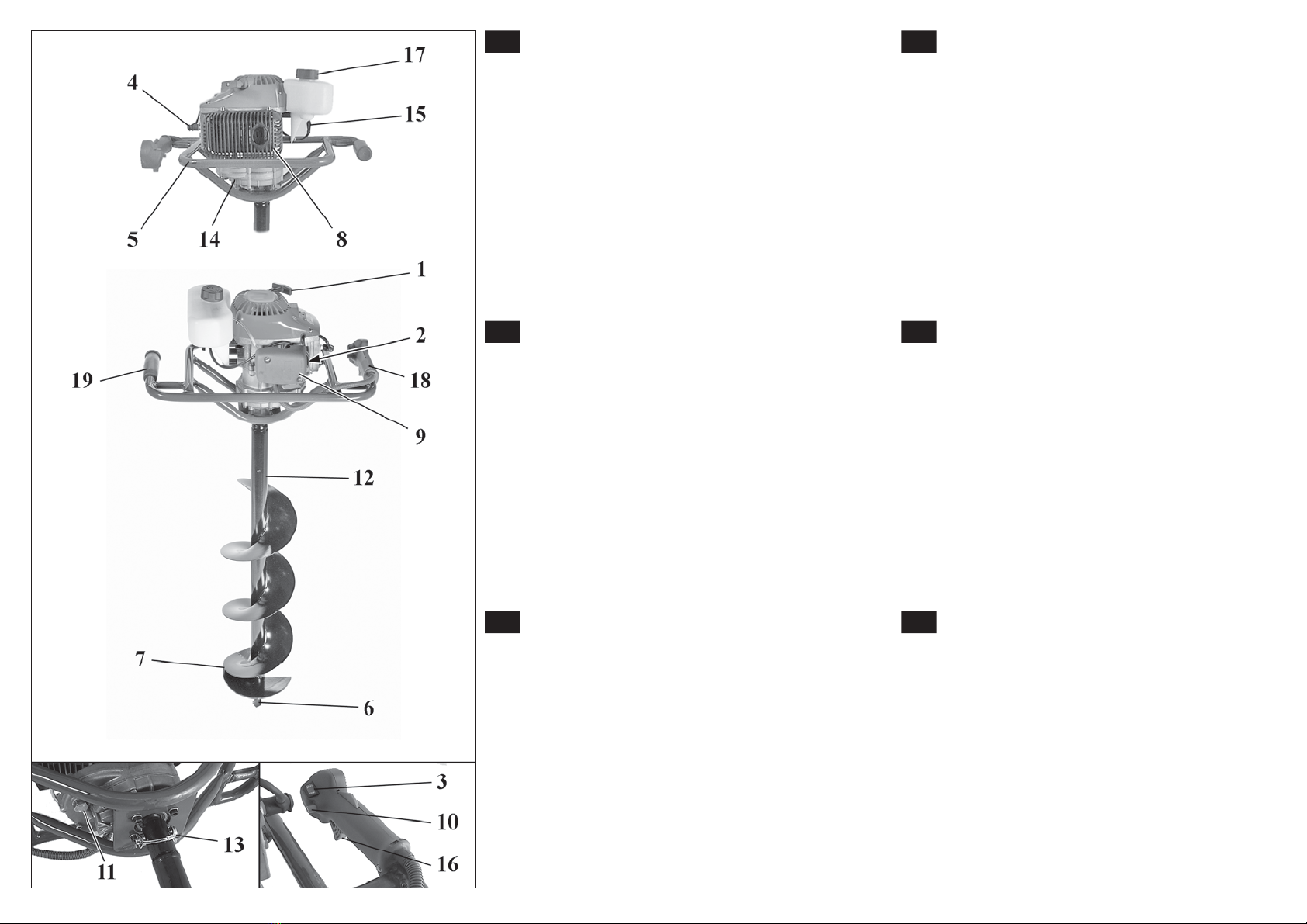

ICOMPONENTI DELLA MOTOTRIVELLA

Impugnatura1. avviamento

Leva starter2.

Interruttore di massa3.

Candela4.

Barella5.

Puntale d’avvio6.

Vomere7.

Protezione marmitta8.

Coperchio filtro aria9.

Pulsante10. semiaccelerazione

Tappo grasso riduttore11.

Punta12.

Spina fermo punta13.

Riduttore14.

Rubinetto carburante15.

Leva acceleratore16.

Tappo serbatoio17.

carburante

Impugnatura destra18.

Impugnatura sinistra19.

GB EARTH AUGERS COMPONENTS

Starter handle1.

Choke lever2.

On/off switch3.

Spark plug4.

Bar5.

Starting tip6.

Share7.

Muffler guard8.

Air filter cover9.

Half-throttle button10.

Reduction gearbox11.

grease cap

Bit12.

Bit stop pin13.

Reduction gearbox14.

Fuel tap15.

Throttle trigger16.

Fuel tank cap17.

Right handle18.

Left handle19.

FCOMPOSANTS DE LA TARIERE

Poignée démarrage1.

Levier de starter2.

Interrupteur de masse3.

Bougie4.

Brancard5.

Embout de démarrage6.

Soc7.

Protection du pot8. d’échappement

Couvercle filtre air9.

Interrupteur de demi-10. accélération

Bouchon graisse11.

réducteur

Mèche12.

Goujon bloque-mèche13.

Réducteur14.

Robinet carburant15.

Levier accélérateur16.

Bouchon réservoir17.

carburant

Poignée droite18.

Poignée gauche19.

DBAUTEILE DER ERDBOHRGERÄTS

Handgriff1.

Chokehebel2.

Ein-/Aus-Schalter3.

Zündkerze4.

Griffrohr5.

Einstechspitze6.

Messer7.

Schalldämpferschutzgitter8.

Luftfilterdeckel9.

Halbgasarretierung10.

Untersetzungsgetriebe-11.

Schmierfettverschluss

Spitze12.

Boh13.

rspitzen-Arretierstift

Untersetzungsgetriebe14.

Kraftstoffhahn15.

Gashebel16.

Tankdeckel17.

Rechter Griff18.

Linker19.

Griff

ECOMPONENTES DE MOTOTALADRO

Empuñadura arranque1.

Palan2.

ca cebador

Interruptor de masa3.

Bujía4.

Bastidor5.

Punta de arranque6.

Cuchil7.

Protección silenciador8.

Tapa filtro de aria9.

Botón de10. semiaceleración

Tapón grasa reductor11.

Broca12.

Pasador fijación broca13.

Reductor14.

Grifo combustible15.

Palanca de acelerador16.

Tapón depósito17.

combustible

Empuñadura derecha18.

Empuñadura izquierda19.

NL ONDERDELEN VAN DE MOTORZAAG

Startgreep1.

Chokehendel2.

Aan/Uit-schakelaar3.

Bougie4.

Draagvlak5.

Startpunt6.

Blad7.

Uitlaatklep8.

Luchtfilterdeksel9.

Halfgasknop10.

Vetstroomverminderaar-11.

dop

Boor12.

Boorarrestdoorn13.

Stroomverminderaar14.

Brandstofkraan15.

Gashendel16.

Brandstoftankdop17.

Handgreep rechts18.

Handgreep links19.

1234

Italiano English

NORME DI SICUREZZA SAFETY PRECAUTIONS

ATTENZIONE - La mototrivella, se ben usata, è uno

strumento di lavoro potente, veloce e ad elevate

prestazioni; se usata in modo non corretto o senza le

dovute precauzioni potrebbe diventare un attrezzo

pericoloso. Perchè il vostro lavoro sia sempre piacevole e

sicuro, rispettare scrupolosamente le norme di sicurezza

riportate qui di seguito e nel corso del manuale.

ATTENZIONE: Il sistema di accensione della vostra unità,

produce un campo elettromagnetico di intensità molto

bassa. Questo campo può interferire con alcuni

pacemaker. Per ridurre il rischio di lesioni gravi o mortali,

le persone con pacemaker dovrebbero consultare il

proprio medico e il costruttore del pacemaker prima di

utilizzare questa macchina.

ATTENZIONE! – Regolamenti nazionali possono limitare

l’uso della macchina.

ATTENZIONE – Questa mototrivella va utilizzata solamente

da una persona.

Non utilizzare la macchina prima di essere istruiti in modo1. specifico sull’uso. L’operatore alla prima esperienza deve

esercitarsi prima dell’utilizzo sul campo.

La mototrivella deve essere usata solo da persone adulte, in2. buone condizioni fisiche e a conoscenza delle norme d’uso.

Non usare la mototrivella in condizioni di affaticamento fisico o3. sotto l’effetto di alcool e droghe (Fig. 1).

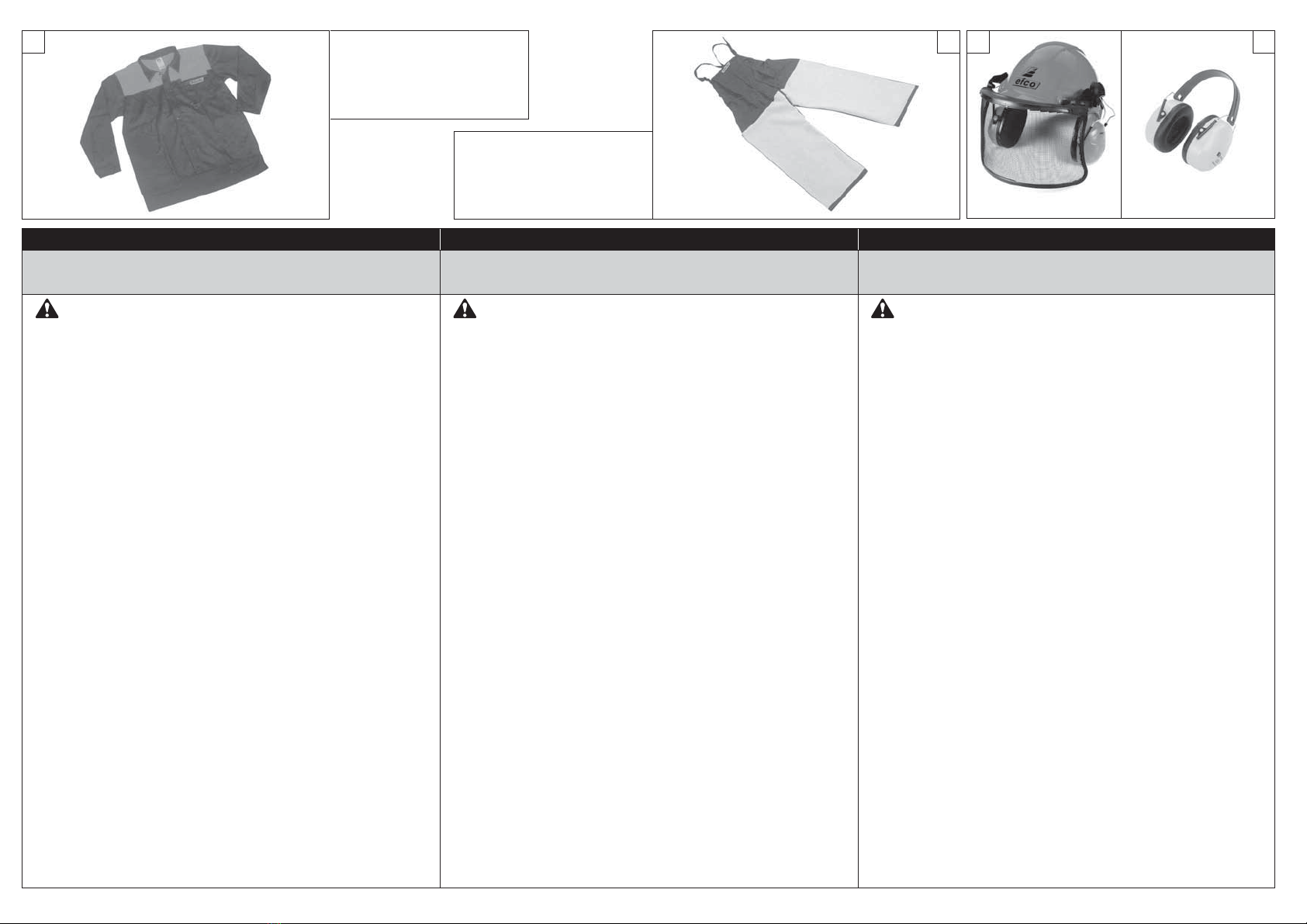

Non indossare sciarpe, bracciali o altro che possa essere preso4. nella macchina o nella punta. Usare abiti aderenti con

protezione antitaglio (Vedi pag. 10-11).

Indossare scarpe protettive antisdrucciolo, guanti, occhiali,5. cuffia e casco di protezione (Vedi pag. 10-11).

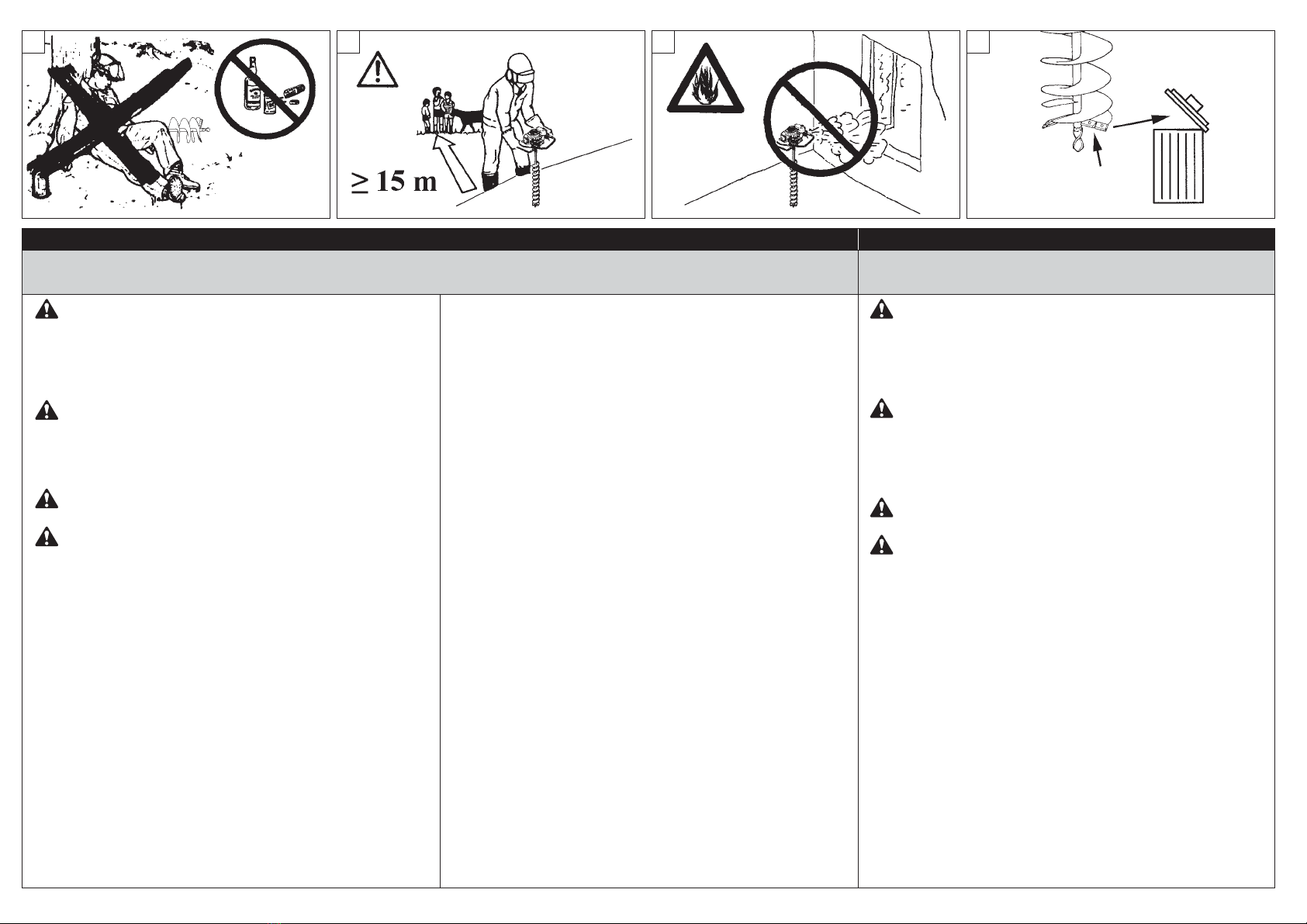

Non permettere ad altre persone di restare entro il raggio di6. azione della mototrivella durante l’avviamento, la carburazione

e l’utilizzo (Fig. 2).

Non iniziare il lavoro finchè l’area non sia completamente pulita7. e sgombra. Non lavorare in vicinanza di cavi elettrici.

Usare la mototrivella solo in luoghi ben ventilati, non utilizzare8. in atmosfera esplosiva, infiammabile o in ambienti chiusi

(Fig. 3).

Trasportare la mototrivella a motore spento, con punta9. smontata.

Sostituire la punta appena appaiono crepe o rotture (Fig. 4).10.

Non toccare la punta od eseguire manutenzioni con il motore11. in moto.

Non effettuare mai da soli operazioni o riparazioni che non12. siano di normale manutenzione. Rivolgersi soltanto ad officine

specializzate ed autorizzate.

Mantenere tutte le etichette con i segnali di pericolo e di13. sicurezza in perfette condizioni. In caso di danneggiamenti o

deterioramenti occorre sostituirle tempestivamente

(Vedi pag. 4).

Non utilizzare la macchina per usi diversi da quelli indicati dal14. manuale (vedi pag. 26).

Non abbandonare la macchina con il motore acceso.15. Controllare giornalmente la mototrivella per assicurarsi che16. ogni dispositivo, di sicurezza e non, sia funzionante.

Durante il lavoro, effettuare gli spostamenti della mototrivella17. con motore al minimo.

Non lavorare con una mototrivella danneggiata, mal riparata,18. mal montata o modificata arbitrariamente. Non togliere o

danneggiare o rendere inefficace alcun dispositivo di sicurezza.

Utilizzare solo punte del tipo indicato in tabella (Vedi pag. 37).

Non controllare la scintilla della candela vicino al foro del19. cilindro.

Seguire sempre le nostre istruzioni per le operazioni di20. manutenzione.

In caso di blocco della punta rilasciare la leva acceleratore e21. arrestare immediatamente il motore.

In caso di necessità della messa fuori servizio della mototrivella,22. non abbandonarla nell’ambiente, ma consegnarla al Rivenditore

che provvederà alla corretta collocazione.

Consegnate o prestate la mototrivella soltanto a persone23. esperte e a conoscenza del funzionamento e del corretto

utilizzo della macchina. Consegnate anche il manuale con le

istruzioni d’uso, da leggere prima di iniziare il lavoro.

Rivolgetevi sempre al vostro rivenditore per qualsiasi altro24. chiarimento o intervento prioritario.

Conservare con cura il seguente Manuale e consultarlo prima di25. ogni utilizzo della macchina.

Non fissare la mototrivella su sostegni fissi.26. È proibito applicare alla presa di forza della mototrivella utensili27. o applicazioni che non siano quelli indicati dal costruttore.

Ricordare che il proprietario o l’operatore è responsabile degli28. incidenti o dei rischi subiti da terzi o da beni di loro proprietà.

WARNING - If used correctly, the earth augers is a powerful,

fast, high performance tool; if used improperly or without

the due precautions it could become a dangerous tool. For

pleasant and safe work,always strictly comply with the

safety rules that follow and throughout this manual.

WARNING: The ignition system of your machine produces

an electromagnetic field of very low intensity. This field

could interfere with certain pacemakers. To reduce the risk

of serious or fatal injury, persons with pacemakers should

consult their doctor or the manufacturer of the pacemaker

before using this machine.

WARNING: – National regulations could limit use of the

machine.

WARNING – This earth auger should only be operated by

one person.

Do not operate the machine unless you have received specific1. instruction on its use. First time users must familiarise

themselves thoroughly with the operation of the machine

before working in the field.

The ea2. rth augers must only be used by adults in good physical

condition with knowledge of the operating instructions.

Do not operate the earth augers when you are tired or fatigued3. or under the effect of alcohol and drugs (Fig. 1).

Never wear scarves, bracelets or anything else which could be4. taken up by the machine or bit. Wear close-fitting safety clothing

(look pag. 10-11).

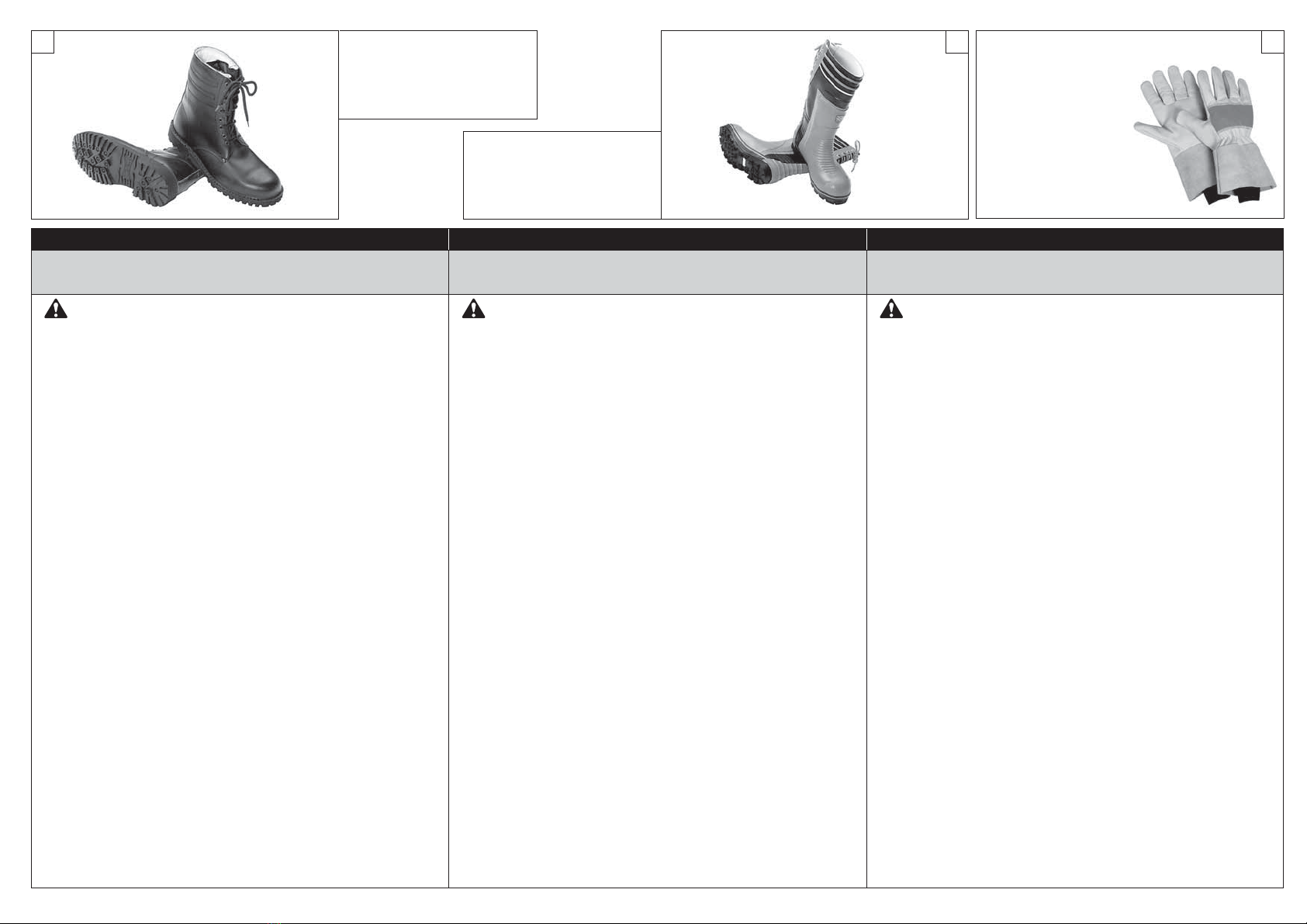

Wear protective non-slip safety shoes, gloves, glasses, ear5. protection and safety helmet (look pag. 10-11).

Do not allow other people to remain in the operating range of6. the earth augers while starting, carburation and utilise (Fig. 2).

Do not start working until you have a clear work area. Do not7. work near electric cables.

Only use8. the earth augers in well-ventilated places, do not

operate the earth augers in explosive or flammable atmospheres

or in closed environments (Fig. 3).

Carry the earth augers with the engine stopped, with its bit9. removed.

Replace the bit immediately if a10. ny cracks or other damage are

present (Fig. 4).

Never touch the bit or carry out maintenance with the engine11. running.

Never attempt to carry out servicing or repairs that are not part12.

English Français

SAFETY PRECAUTIONS NORMES DE SECURITE

ATTENTION - Utilisée correctement, la tatière est un

instrument de travail puissant et rapide qui vous donnera de

hautes prestations; utilisé de façon non correcte ou sans

adopter les précautions nécessaires, cet instrument pourrait

s’avérer dangereux. Pour que votre travail soit toujours

agréable et sûr, respectez scrupuleusement les mesures de

sécurité reportées ici et au cours du manuel.

ATTENTION : Le système de mise en marche de l'unité produit

un champ électromagnétique de très basse intensité. Ce

champ peut créer des interférences avec certains

pacemakers. Pour réduire le risque de lésions graves ou

mortelles, les porteurs de pacemaker devraient consulter

leur médecin et le fabricant du pacemaker avant d'utiliser

cette machine.

ATTENTION ! – Certains règlements nationaux pourraient

limiter l'utilisation de la machine.

ATTENTION – Cette tarière ne doit être utilisée que par une

seule personne.

Ne pas utiliser la machine avant de s'être informé sur les modalités1. spécifiques d'utilisation. L'opérateur inexpert devrait s'exercer

avant d'utiliser la machine sur le terrain.

La tariere ne doit être utilisée que par des adultes en bonnes2. conditions physiques et ayant pris connaissance.

N’utilisez pas la tariere si vous êtes physiquement fatigué ou sous3. l’emprise d’alcool et de droges (Fig. 1).

Ne portez pas d’écharpe, de bracelets ou d’autres objets qui4. pourraient se prendre dans la machine ou dans la mèche. Utilisez

des vêtements adhérents pourvus de protection anti-coupure

(Voir page 10-11).

Portez des chaussures de protection antidérapantes, des gants, des5. lunettes, des protège-oreilles et un casque antichoc

(Voir page 10-11).

Ne laissez jamais personne dans le rayon d’action de la tariere6. pendant le démarrage, le carburator et le utilis (Fig. 2).

Ne commencez pas le travail tant que l’espace n’est pas totalement7. propre et libre. Ne travailler pas à proximité de fils électriques.

N’utilisez la tariere que dans des endroits bien aérés, ne l'utilisez8. pas dans des atmosphères explosives ou inflammables ou dans

des endroits clos (Fig. 3).

Transportez la tariere avec le moteur coupé, après avoir démonté9. la mèche.

Changez de mèche dès que vous remarquez des fissures ou des10. cassures (Fig. 4).

Ne touchez pas la mèche et n’effectuez pas d’opérations d’entretien11. si le moteur est en marche.

N’effectuez jamais seuls des opérations ou des reparations qui ne12. soient pas d’entretien normal. Adressez-vous seulement à des

ateliers spécialisés et autorisés.

Veillez à ce que les étiquettes portant les signaux de danger et de13. sécurité soient toujours en parfait état. Si elles sont détériorées,

remplacez-les sans délai (voir pag.4).

N'utilisez pas la machine dans un but autre que ceux indiqués dans14. le manuel (voir pag. 26).

N'abandonnez pas la machine moteur en marche.15. Contrôlez la tarière tous les jours pour vous assurer que tous les16. dispositifs, de sécurité et autres, fonctionnent bien.

Pendant le travail, effectuez les déplacements avec la tarière en17. ayant soin de mettre le moteur au ralenti.

Ne travaillez pas avec une tarière endommagée, mal réparée, mal18. montée ou modifiée arbitrairement. Évitez d'enlever, de détériorer

ou de neutraliser les dispositifs de sécurité. Utilisez uniquement

des mèche de la type indiquée dans le tableau (Voir page 37).

Pour contròler l’étincelle de la bougie, ne restez pas à côte de19. l’ouverture du cylindre.

Suivez toujours nos instructions pour les opérations d’entretien.20. Si la pointe se bloque, relâcher le levier de l'accélérateur et arrêter21. immédiatement le moteur.

Si votre tarière ne marche plus, ne l'abandonnez pas dans la22. nature! Appelez votre revendeur habituel, qui saura résoudre la

situation.

Ne prêtez votre tarière qu’à des personnes expertes qui sachent la23. faire fonctionner correctement. Donnez-leur aussi le manuel avec

le mode d’emploi à lire avant de commencer à travailler.

S’adresser a un revendeur pour toutes autres demandes ou pour24. une intervention prioritaire.

Conservez ce manuel soigneusement et consultez-le à chaque25. foisque vous devrez utiliser la machine.

Ne pas fixer la tarière sur les soutiens fixes.26. Il est interdit de brancher sur le prise de force de la tarière des outils27. ou des applications autres que ceux que le constructeur a

indiqués.

Se rappeler que le propriétaire ou l’opérateur sont responsables28. des accidents ou des dommages à tiers, aux biens de leur

propriété.

of the routine maintenance. Call specialised and authorised

workshops only.

Al13. l labels with health hazards must be kept in good conditions.

In case of damage or deterioration, immediately substitute them

(see pag.4).

Do not utilize the machine for uses different from the ones14. specified in the manual (see pag. 26).

N15. ever leave the machine unattended with the engine running.

Check the earth augers each day to ensure that each device,16. whether for safety or otherwise, is functional.

When working, transport the earth augers from one place to17. another with the engine idling.

Never use a damaged, modified, or improperly repaired or18. assembled earth augers. Do not remove, damage or disactivate

any of the safety devices. Only use bit of the type indicated in

the table (look pag. 37).

Do not test the spark plug near the cylinder hole.19. Always follow the manufacturer’s instructions for the20. maintenance operations.

If the bit jams, release throttle trigger and stop the engine21. immediately.

If your earth augers is no longer usable, dispose of it properly22. without damaging the environment by handing it in to your

local Dealer who will arrange for its correct disposal.

Only loan your earth augers to expert users who are completely23. familiar with power drills operation and correct use. Give other

users the manual with operating instructions, which they should

read before using the earth augers.

All saw service, other than the operations shown in the present24. manual, should be performed by competent personnel.

Keep this manual on hand and consult it before each use of the25. tool.

Do not attach the earth augers to fixed supports.26. It is forbidden to hitch tools or applications to the P.T.O.that are27. not specified by the manufacturer.

Please note that the owner or the user is responsible for any28. accidents or damage to third parties or their property.

1234

Deutsch Español

SICHERHEITSVORKERUNGEN NORMAS DE SEGURIDAD

ACHTUNG - Der Erdbohrgeräts ist bei fachgerechterVerwendung

ein vielseitiges, schnelles und äusserst leistungsfähiges

Arbeitsgerät; falls Sie sie falsch oder ohne die nötige Vorsicht

einsetzen, kann sie zu einer Gefahr werden. Beachten Sie bitte

daher unbedingt die Sicherheitsvorschriften die Sie nachstehend

in der Betriebsanleitung finden, damit ihre Arbeit immer

angenehm und sicher ist.

ACHTUNG: Das Zündsystem Ihres Geräts erzeugt ein

elektromagnetisches Feld geringer Stärke. Dieses Feld kann unter

Umständen Herzschrittmacher beeinflussen. Um die Gefahr

ernster oder gar tödlicher Unfälle zu reduzieren, sollten Personen

mit Herzschrittmachern vor Benutzung dieser Maschine ihren

Arzt und den Hersteller des Herzschrittmachers zu Rate ziehen.

ACHTUNG! – Nationale Verordnungen können den Gebrauch des

Geräts einschränken.

ACHTUNG – Dieses Erdbohrgerät ist ausschließlich für

Einmannbedienung vorgesehen.

Verwenden Sie das Gerät erst, wenn Sie in seinen Gebrauch eingewiesen1. sind. Unerfahrene Benutzer müssen sich vor dem Arbeitseinsatz mit

dem Gerät vertraut machen.

Die Erdbo2. hrgeräts darf nur von erwachsenen Personen in Körperlich

gutem Zustand benutzt werden, denen die Bedienungsanleitung

geläufig ist.

Erdbohrgeräts nicht in Ermüdungszustand verwenden oder unter der3. Einwirkung von Alkohol oder Rauschgift (Abb. 1).

Keine Schals, Armreifen oder andere Kleidungsstücke tragen, die von4. der Maschine oder der Spitze erfaßt werden können. Verwenden Sie

anliegende Schutzkleidung (siehe seite 10-11).

Stets rutschfestes Schuhwerk sowie Handschuhe, Schutzbrille,5. Lärmschutz und Helm tragen (siehe seite 10-11).

Beim Starten und biem Betrieb des Erdbohrgeräts dürfen sich keine6. weiteren personen im Gefahrendebereich, der Vergasung und des

Gerätes aufhalten (Abb. 2).

Beginnen Sie nicht mit dem Arbeiten, bevor der Arbeitsbereich nicht7. vollkommen sauber und frei von Hindernissen ist. Arbeiten Sie nicht in

der Nähe von elektrischen Kabeln.

Achten Sie auf gute Abzugsmöglichkeiten der Abgase. Benutzen Sie das8. Gerät nicht in der Nähe von explosiven oder brennbaren Stoffen oder in

geschlossenen Räumen (Abb. 3).

Transportieren Sie die Erdbohrgeräts nur mit stehendem Motor, mit9. abgebautem Bohrer.

Tr10. ennspitze sofort auswechseln, sobald Risse oder Beschädigungen

auftreten (Abb. 4).

Bei laufendem Motor keinesfalls das Spitze der Bohrspitze anfassen oder11. Wartungsarbeiten durchführen.

Keine Wartungseingriffe oder ausserordentliche12. Instandsetzeungsarbeiten durchfüren.Wenden Sie sich ausschließlich

an spewialisierte Vertragswerkstätten.

Sämtliche Schilder mit den Gefahrensymbolen und Sicherheitszeichen13. müssen sich in einwandfreiem Zustand beﬁnden. Bei Beschädigung

oder Unleserlichkeit müssen sie rechtzeitig ersetzt werden

(siehe Seite 4).

Das Gerät darf ausschließlich für die in der Betriebsanleitung14. angegebenen Zwecke verwendet werden (siehe seite 27).

Die Maschine nicht mit laufendem Motor liegen lassen.15. Kontrollieren Sie die Erdbohrgeräts täglich, um sicherzustellen, daß16. sowohl die Sicherheits-sowie auch alle anderen vorrichtungen korrekt

funktionieren.

Beim Tragen des Erdbohrgeräts (während der Arbeit) an eine andere17. Bohrstelle, den Motor.

Arbeiten se nicht mit beschädigter, fehlerhaft reparierter, falsch18. montierter oder willkürlich abgeänderter Erdbohrgeräts. Entfernen,

beschädigen oder ändern Sie nie die Schutzvorrichtungen. Nur Spitze

von der in derTabelle angegebenen Urbilt benutzen (siehe seite 37).

Funke der Zündkerze nicht in Nähe der Zylinderkopf-bohrung19. kontrollieren.

Folgen Sie bei den Wartungsarbeiten stets unseren Anweisungen.20. Bei Blockieren des Bohrers den Gashebel loslassen und den Motor sofort21. abschalten.

Sollte es notwendig sein die Erdbohrgeräts aus dem Verkehr zu ziehen,22. händigen Sie sie ihrem Vertragshändler aus, der für die entsprechende

Aufbewahrung sorgt.

Lassen Sie die Erdbohrgeräts nur von Personen benutzen, die das Gerät23. richtig bedienen können. Geben Sie den Benutzern der Erdbohrgeräts

stets die Gebrauchsanweisung, die vor Arbeitsbeginn gelesen werden

sollte.

Wenden Sie sich für weitere Auskünfte stets an Ihren Fachhändler.24. Bewahren Sie dieses Handbuch sorgfältig auf und lasen Sie es vor jeder25. Inbetriebnahme der Maschine.

Feststehende Ständer zur Befestigung des Erdbohrgeräts.26. Es ist untersagt an die27. Topfwelle der Erdbohrgeräts andere Teile als die

vom Hersteller angegebenen anzuschlleßen.

Der Besitzer bzw. Bediener ist in jedem Fall für die Unfälle oder Risiken28. gegenüber Dritten oder deren Besitz verantwortlich.

ATENCION - El mototaladro, si se emplea correctamente, es

una herramienta de trabajo rápida y de alto rendimento; si

se usa incorrectamente o sin las debidas precauciones

puede convertirse en un instrumento peligroso. Para que

su trabajo sea siempre agradable y seguro, respete

escrupulosamente las normas de seguridad indicadas a

continuación en el presente manual.

ATENCIÓN: El sistema de encendido de su unidad produce

un campo electromagnético de muy baja intensidad. Este

campo puede interferir con algunos marcapasos. Para

reducir el riesgo de lesiones graves o mortales, las

personas con marcapasos deberían consultar a su médico

y al fabricante del marcapasos antes de utilizar esta

máquina.

¡ATENCIÓN! – El uso de la máquina puede estar limitado

por reglamentos nacionales.

ATENCIÓN – Esta ahoyadora debe ser utilizada por una

sola persona.

No utilizar la máquina sin antes instruirse sobre el modo de uso.1. El operador deberá ejercitarse antes de utilizar la máquina por

primera vez.

El mot2. otaladro debe de ser usada sólo por personas adultas, en

buenas condiciones físicas y con conocimiento de las normas de

uso.

No use el mototaladro si está cansado ni bajo el efecto de3. alcohol y drogas (Fig. 1).

No llevar bufandas, brazaletes o cualquier prenda que pueda4. engancharse en la máquina o en la broca. Usar vestidos

adherentes con protección anticorte (Vea pag. 10-11).

Usar zapatos protectivos antideslizantes, guantes, gafas,5. auriculares y casco de protección (Vea pag. 10-11).

No permita que otras personas permanezcan en el radio de6. acción de el mototaladro durante su puesta en marcha, la

carburacion o la utilización (Fig. 2).

No iniciar el trabajo hasta que el área no esté completamente7. limpia y despejada. No se deben de efectuar trabajar en las

cercanías de cables eléctricos.

Usar el mototaladro sólo en lugares bien ventilados, no usar en8. atmósfera explosiva, inflamable o en ambientes cerrados (Fig. 3).

Transportar el mototaladro con el motor apagado, con la broca9. desmontada.

Cam10. bie la broca en cuanto aperezcan rajaduras o roturas (Fig. 4).

Español Nederlands

NORMAS DE SEGURIDAD VEILIGHEIDSVOORSCHRIFTEN

LET OP - Indien de grondboor goed wordt gebruikt, is het een

krachtig en snel arbeidsinstrument, dat grote prestaties levert;

als de snjmachine niet op de juiste manier of zonder de nodige

voorzorgsmaatregelen gebruikt wordt, kan het een gevaarlijk

werktuig worden. Opdat u altijd prettig en veilig kunt werken de

hierna in de loop van de handleiding volgende.

WAARSCHUWING: Het ontstekingssysteem van uw apparaat

produceert een elektromagnetisch veld met een zeer lage

intensiteit. Dit veld kan interferentie veroorzaken met bepaalde

pacemakers. Om het risico op ernstig letsel of overlijden zo klein

mogelijk te houden moeten personen met een pacemaker hun

eigen arts en de fabrikant van de pacemaker raadplegen

voordat ze dit apparaat gebruiken.

WAARSCHUWING! – Nationale reglementeringen kunnen

bepalingen omvatten die het gebruik van de machine

beperken.

OPGELET – Deze grondboor mag slechts door één persoon

gebruikt worden.

Gebruik de machine niet voordat u op de hoogte bent van de1. specifieke manier waarop deze moet worden gebruikt. De gebruiker

dient eerst te oefenen met het apparaat voordat hij of zij het in de

praktijk gaat gebruiken.

De gro2. ndboor moet alleen door volwassenen in goede lichamelijke

conditie, die de gebruiksaanwijzingen kennen, gebruikt worden.

Gebruik de grondboor niet wenneer U lichamelijk moe bent of onder3. inveloed van alcohol of drugs verkeert (Fig. 1).

Geen sjaals, armbanden of andere kleding, die tussen de machine of4. de boor terecht zouden kunnen komen, dragen. Nauwsluitende

werkkleding dragen (zie pag. 10-11).

Anti-slip werkschoenen, werkhandschoenen, oogbescherming,5. haarbescherming en veiligheidshelm dragen (zie pag. 10-11).

Sta het andere personen niet toe binnen de actieradius van de6. grondboor te verbijven tijdens het starten, de carbonering en het

gebruiken (Fig. 2).

Niet met werken beginnen, voordat het terrein volledig schoon- en7. vrijgemaakt is. Niet in de buurt van electrische kabels werken.

De grondboor alleen in heel goed geventileerde ruimtes gebruiken,8. niet gebruiken in ontplofbare, ontvlambare of gesloten ruimtes (Fig. 3).

Bij het vervoer van de grondboor moet de motor uitgeschakeld zijn,9. met gedemonteerde boor.

Vervang de boor zodra hij kapot is of er scheuren ontstaan (10. Fig. 4).

Raak de boor niet aan en voer geen onderhoudswerkzaamheden uit11. terwijl de motor aan staat.

Voer nooit in uw eentje werkzaamheden of reparaties uit die niet tot12. het gewone onderhoud behoren.

Houd alle etiketten met gevaar- en veiligheidssignaleringen in perfecte13. conditie. Als ze beschadigd of onleesbaar worden, moeten ze

onmiddellijk worden vervangen (zie pag.4).

Gebruik de machine niet voor andere doeleinden dan die in de14. handleiding worden aangegeven (zie pag. 27).

Laat het apparaat niet achter met draaiende motor.15. Dagelijks de grondboor controleren om zich ervan te overtuigen, dat16. ieder onderdeel, al dan niet ter bescherming, goed functioneert.

Verplaats de grondboor tijdens het werk met de motor op de17. minimumstand.

Geen beschadigde, slecht gerepareerde of gemonteerde of naar eigen18. goeddunken aangepaste grondboor gebruiken. Geen enkele

veiligheidsvoorziening verwijderen, beschadigen of uitschakelen.

Alleen een boor met de in de tabel aangegeven type gebruiken

(zie pag. 37).

Controleer de vonk van de bougie niet in de buurt van de opening van19. de cilinder.

Altijd onze instructies voor de onderhoudswerkzaamheden opvolgen.20. Als de punt geblokkeerd raakt, moet de versnellingshendel worden21. losgelaten en de motor onmiddellijk worden afgezet.

In geval men de grondboor buiten gebruik moet stellen, deze niet22. ergens laten liggen, maar aan de verkoper overhandigen, die zal

zorgen voor de juiste berging.

De grondboor alleen aan ervaren personen in handen geven of23. uitlenen, die de werking en het juiste gebruik van de machine kennen.

Ook de handleiding met de gebruiksaanwijzingen meegeven om te

lezen alvorens met het werk te beginnen.

Zich altijd tot uw verkoper wenden voor iedere verdere uitleg of24. noodzakelijke ingreep.

Deze Hendleiding zorgvuldig bewaren en raadplegen voor ieder25. gebruik van de machine.

Bevestig de grondboor niet op vaste de steunen.26. Het is verboden aan de krachtgreep van de grondboor gereedschap27. or onderdelen aan the brengen behalve die door de fabrikant

aangegeven zijn.

Vergeet niet dat de eigenaar of de gebruiker aansprakelijk is voor28. ongevallen of risico’s geleden door derden of voor schade aan

goederen.

No toque la broca. Realice las operaciones de mantenimiento11. con el motor parado.

No realice nunca Ud. mismo las operaciones o reparaciones,12. salvo las de mantenimiento normal. Dirijirse a talleres

especializados y autorizados.

M13. antenga todas las etiquetas con las señales de peligro y

seguridad en perfectas condiciones. Si alguna se estropea,

sustitúyala de inmediato (vea pag.4).

No utilice la máquina para una aplicación distinta de las que se14. indican en el manual (vea pag. 27).

No abandonar la máquina en el motor encendido.15. Controlar diariamente el mototaladro para asegurarse de que16. funcionan todos los dispositivos.

Al desplazarse, durante el trabajo, mantenga el motor del17. mototaladro en ralenti.

No trabajar con un mototaladro dañado, mal reparado, mal18. montado o modiﬁcado arbitrariamente. No quite, dañe, o vuelva

ineﬁcaz ningún dispositivo de seguridad. Utilizar unicamente

broca del ltipo indicado en el quadro (Vea pag. 37).

No controle la chispa de la bujía cerca de su alojamiento en el19. cilindro.

Seguir siempre nuestras instrucciones para las operaciones de20. mantenimiento.

Si la barrena se bloquea, suelte la palanca del acelerador y pare21. inmediatamente el motor.

Si se necesita poner fuera de servicio el mototaladro, no se debe22. de abandonar en el medio ambiente, se aconseja entregarla al

Distribuidor que proveerá a su correcta colocación.

Dar (prestar) el mototaladro solamente a personas expertas o23. con conocimiento del funcionamiento y del correcto uso. Prestar

conjuntamente el manual de instrucciones de uso, que se

deberá leer antes de comenzar el trabajo.

Dirigirse siempre a su vendedor para cualquier otra aclaraciòn o24. intervenciòn prioritaria.

Conservar cuidadosamente el presente manual de instrucciones25. y consultarlo en cada ocasión en que la máquina sea utilizada.

Fijar el mototaladro sòlo en los soportes ﬁjos.26. Está prohibido aplicar a la toma de fuerza de el mototaladro27. utensillos o accesorios que no sean los indicados por el

constructor.

El propietario o el usuario es responsable de los riesgos y28. accidentes sufridos por terceros y de los daños sufridos por

bienes.

Size M p.n. 001000857A

Size L p.n. 001000858A

Size X p.n. 001000859A

Size XL p.n. 001000860A

Size M p.n. 001000927A

Size L p.n. 001000928A

Size X p.n. 001000929A

Size XL p.n. 001000930A

13A 3B

p.n. 001001284A p.n. 001000835

Italiano English Français

ABBIGLIAMENTO PROTETTIVO DI SICUREZZA SAFETY PROTECTIVE CLOTHING VÊTEMENTS DE PROTECTION

Quando si lavora con la mototrivella usare

sempre un abbigliamento protettivo di

sicurezza omologato. L’uso dell’abbigliamento

protettivo non elimina i rischi di lesione, ma riduce

gli effetti del danno in caso di incidente. Fatevi

consigliare dal vostro rivenditore di fiducia per la

scelta dell’abbigliamento adeguato.

L’abbigliamento deve essere adatto e non d’impaccio.

Indossare un abito aderente protettivo. La giacca

(Fig.1) e la salopette (Fig. 2) di protezione Efco è

l’ideale. Non portare abiti, sciarpe, cravatte o monili

che potrebbero impigliarsi nella sterpaglia. Raccogliere

i capelli lunghi e proteggerli (per esempio con un

foulard, un berretto, un casco, ecc.)

Indossare scarpe o stivali di sicurezza muniti di

suole antisdrucciolo e puntali d’acciaio (Fig. 4-5).

Indossare il casco protettivo (Fig. 3A) in luoghi dove

possono cadere oggetti.

Indossare gli occhiali o la visiera protettivi.

Applicare protezioni dai rumori; per esempio le

cuffie (Fig. 3B) o i tappi. L’uso delle protezioni per

l’udito richiede maggior attenzione e prudenza, perché

la percezione di segnali acustici di pericolo (grida,

allarmi, ecc.) è limitata.

Calzare guanti (Fig. 6) che permettano il massimo

assorbimento delle vibrazione.

Efcooffreunagammacompletadi equipaggiamento

per la sicurezza.

While working with the earth augers, always

use safety protective approved clothing. The

use of protective clothing does not eliminate

injury risks, but reduces injury effects in case of

accident. Consult your trusted supplier to choose

an adequate equipment.

The clothing must be proper and not an obstacle. Wear

adherent protective clothing. Efco protective jackets

(Fig. 1) end dungarees (Fig. 2) are ideal. Do not wear

clothes, scarves, ties or bracelets that can stuck into

twigs. Tie up and protect long hair (example with

foulards, caps, helmets, etc.).

Safety shoes or boots having skid-proof sole and

anti-piercing insert (Fig. 4-5).

Wear protective helmet (Fig. 3A) in places where

there can be falling objects.

Wear protective goggles or face screens!

Use protections against noises; for example noise

reduction ear guards (Fig. 3B) or earplugs. The use

of protections for the ear requests much more

attention and caution, because the perception of

danger audio signals (screaming, alarms, etc.) is limited.

Wear gloves (Fig. 6) that permit the maximum

absorption of vibrations.

Efco offers a complete range of safety equipments.

Toujours porter des vêtements de protection

homologués pour utiliser de la tariere. Le port

de vêtements de protection n'élimine pas les

risques de blessure mais il peut en réduire les

effets en cas d'accident. Demandez conseil à votre

revendeur habituel pour choisir le vêtement qui

répond le mieux à vos exigences.

Assurez-vous que le vêtement choisi ne gêne pas les

mouvements. Portez un vêtement de protection près

du corps. La veste (Fig. 1) et la salopette (Fig. 2) de

protection Efco sont l’idéal. Ne portez pas de

vêtements, écharpes, cravates ou bijoux qui

risqueraient de s'accrocher dans les buissons. Nouez

les cheveux longs et protégez-les (par exemple avec un

foulard, un béret, un casque, etc. ..).

Portez des chaussures ou des bottes de protection

avec semelles antiglisse et pointes en acier (Fig. 4-5).

Portez un casque de protection (Fig. 3A) dans les endroits

où des objets risquent de tomber.

Portez des lunettes ou une visière de protection!

Utilisez des dispositifs protégeant contre les

émissions sonores; casque (Fig. 3B) ou boules dans

les oreilles. Rappelez-vous d'être extrêmement

prudents lorsque vous utilisez ce genre de protection

car la perception des signaux acoustiques de danger

(cris, alarmes, etc. ..) est réduite.

Portez des gants (Fig. 6) qui absorbent le plus

possible les vibrations.

Efco offre une gamme complète d'équipements de

sécurité.

Size 41 p.n. 001000975B

Size 42 p.n. 001000976B

Size 43 p.n. 001000977B

Size 44 p.n. 001000978B

Size 45 p.n. 001000979B

Size 41 p.n. 001001079A

Size 42 p.n. 001001080A

Size 43 p.n. 001001081A

Size 44 p.n. 001001082A

Size 45 p.n. 001001083A

Size M p.n. 3255005

Size M p.n. 3255006

Size L p.n. 3255007

Size XL p.n. 3255008

SizeXXL p.n. 3255009

Deutsch Español Nederlands

SICHERHEITS-/SCHUTZKLEIDUNG INDUMENTOS DE SEGURIDAD BESCHERMENDE VEILIGHEIDSKLEDING

Bei der Arbeit mit der Erdbohrgeräts muss

der Bediener daher immer zugelassene

Sicherheits-/Schutzkleidung tragen. Durch

die Benutzung der Schutzkleidung wird die

Verletzungsgefahr zwar nicht beseitigt, aber die

Auswirkungen des Schadens im Falle eines Unfalls

reduziert. Ihr Fachhändler berät Sie gern bei der

Wahl der richtigen Schutzkleidung.

Die Kleidung muss geeignet sein und darf die Arbeit

nicht behindern.Tragen Sie anliegende Schutzkleidung.

Die Jacke (Abb.1) und die Latzhose (Abb. 2) von

Efco sind ideal. Tragen Sie keine Kleider, Schals,

Krawatten oder Schmuckstücke, die sich im Gestrüpp

verfangen könnten. Binden Sie langes Haar zusammen

und schützen Sie es (zum Beispiel mit einem Schal,

einer Mütze, einem Helm usw.)

Tragen Sie Sicherheitsschuhe oder -stiefel mit

rutschfesten Sohlen und Stahlkappen (Abb. 4-5).

Setzen Sie an Orten, an denen Gegenstände

herunterfallen können, den Schutzhelm (Abb. 3A) auf.

Benutzen Sie die Schutzbrille oder das Schutzvisier!

Benutzen Sie einen Gehörschutz; zum Beispiel den

Gehörschutz mit Bügel (Abb. 3B) oder die

Gehörschutzstöpsel. Die Verwendung eines

Gehörschutzes erfordert erhöhte Aufmerksamkeit und

Vorsicht, denn die Wahrnehmung akustischer

Warnsignale (Rufe, Alarme usw.) wird dadurch

eingeschränkt.

Tragen Sie Handschuhe (Abb.6), mit denen die

Vibrationen maximal gedämpft werden.

Efco bietet ein komplettes Sortiment von

Sicherheitsausrüstungen.

Para trabajar con el mototaladro, colocarse

siempre indumentos de seguridad

homologados. El uso de elementos de seguridad

no elimina los riesgos de lesiones pero reduce

los daños en caso de accidente. Consultar con el

vendedor de la máquina sobre los indumentos

adecuados.

La ropa debe ser cumplir su función de protección y ser

cómoda. Utilizar ropa adherente y protectora. La

chaqueta (Fig. 1) y peto (Fig. 2) Efco son ideales. No

llevar ropa, bufandas, corbatas o adornos que puedan

ser atrapados por la maleza. Recogerse el cabello largo

y cubrirse, por ejemplo con un pañuelo, una gorra o

un casco.

Utilizar zapatos o botas de seguridad con suela

antideslizante y punteras de acero (Fig. 4-5).

Colocarse el casco de protección (Fig. 3A) en los lugares

donde puedan caer objetos.

¡Utilizar siempre las gafas o la visera de protección!

Emplear elementos de protección contra el ruido,

como auriculares (Fig. 3B) o tapones. El uso de las

protecciones para el oído exige mayor atención y

prudencia porque se reduce la percepción de las

señales sonoras de peligro (gritos, alarmas, etc.).

Ponerse guantes (Fig. 6) que absorban el máximo

posible las vibraciones.

Efco ofrece un equipamiento de seguridad

completo.

Draag daarom bij het werken met de

grondboor altijd goedgekeurde beschermende

veiligheidskleding. Het gebruik van

beschermende kleding vermindert niet de risico's

voor letsel, maar beperkt wel de gevolgen van

ongevallen. Vraag uw dealer om advies bij het

kiezen van de juiste kleding.

De kleding moet goed zitten, en mag de bewegingen

niet hinderen. Draag niet te wijde, beschermende

kleding. Het beschermende jack (Fig. 1) en de broek

(Fig. 2) van Efco zijn hiervoor ideaal. Draag geen

kleding, dassen, stropdassen of sieraden die in de

takken verstrikt kunnen raken. Lang haar mag niet los

gedragen worden, en moet worden beschermd

(bijvoorbeeld met een hoofddoek, een muts, een helm,

enz.).

Draag veiligheidsschoenen of -laarzen met

antislipzool en stalen punten (Fig. 4-5).

Draag de veiligheidshelm (Fig. 3A) op plaatsen waar

voorwerpen van bovenaf kunnen vallen.

Draag een veiligheidsbril of een vizier!

Gebruik gehoorbeschermingen; bijvoorbeeld

oorkappen (Fig. 3B) of oordoppen. Het gebruik van

gehoorbeschermingen vereist grotere aandacht en

voorzichtigheid, want geluidssignalen die

waarschuwen voor gevaar (schreeuwen, alarmen, enz.)

worden minder goed gehoord.

Draag handschoenen (Fig. 6) die de trillingen

optimaal absorberen.

Efco biedt een complete veiligheidsuitrusting.

123

Italiano English Français

ASSEMBLAGGIO ASSEMBLY ASSEMBLAGE

LUBRIFICANTE PER RIDUTTORE (Fig. 1)

ATTENZIONE! - La mototrivella è fornita con grasso

TAMOIL TAMLITH GREASE 2 (150 g) all’interno del

riduttore.

Verificare la presenza del grasso, tramite la vite (A) sotto al

riduttore.

MONTAGGIO PUNTE (Fig. 2-3)

Introdurre l’albero del riduttore (B) nella sede sulla punta (D)

e fissarlo con l’apposito spinotto (C).

ATTENZIONE! - Non cambiare il rapporto di riduzione

del riduttore. Potrebbero cambiare le caratteristiche

della macchina e verificarsi delle reazioni non

previste della stessa.

LUBRICANT FOR REDUCTION GEARBOX (Fig. 1)

WARNING! - The earth augers is supplied with

TAMOIL TAMLITH GREASE 2 (150 g) grease in the

reduction gearbox.

Remove the screw (A) under the reduction gearbox and

check for the presence of grease.

FITTING BITS (Fig. 2-3)

Fit the reduction shaft (B) into the seat on the bit (D) and

secure it using the appropriate gudgeon pin (C).

WARNING! - Do not change the ratio of the reduction

gearbox. The characteristics of the machine could

change and unforeseen reactions could occur.

LUBRIFIANT POUR REDUCTEUR (Fig. 1)

ATTENTION! - La tarière est fournie avec de la graisse

TAMOIL TAMLITH GREASE 2 (150 g) dans le

réducteur.

Vérifier la présence de la graisse en enlevant la vis (A) sous le

réducteur.

MONTAGE MECHES (Fig. 2-3)

Intruduisez l’arbre de réducteur (B) dans son siège sur la

mèche (D) et fixez-le à l’aide de son goujon (C).

ATTENTION ! - Ne changez pas le rapport de

réduction du réducteur. Ce changement pourrait

entraîner le changement des caractéristiques de la

machine et provoquer des réactions non prévues

par cette dernière.

Deutsch Español Nederlands

MONTAGE MONTAJE MONTAGE

SCHMIERSTOFF FÜR DAS UNTERSETZUNGSGETRIEBE

(Abb. 1)

ACHTUNG! - Das Erborhgerat wird von unserer Firma

mit Schmierfett TAMOIL TAMLITH GREASE 2 (150 g) im

Untersetzungsgetriebe geliefert.

Durch Herausdrehen der Scraube (A) prüfen, ob Fett enthalten

ist.

MONTAGEVON BOHRER (Abb. 2-3)

Welle des Untersetzungsgetriebes (B) in ihren Sitz (D) in der

Bohrer einführen und mit dem Sicherheitsstift (C) sichern.

ACHTUNG! - Das Untersetzungsverhältnis der

Untersetzung nicht verändern. Dies könnte zu einer

Veränderung der Eigenschaften der Maschine und zu

einer unvorhergesehenen Verhaltensweise derselben

führen.

LUBRICANTE PARA REDUCTOR (Fig. 1)

ATENCION! - El mototaladro se entrega con grasa

TAMOIL TAMLITH GREASE 2 (150 g) en el reductor.

Controlar la presencia de grasa a trevés del tornillo (A) sita

debajo del reductor.

MONTAJE BROCAS (Fig. 2-3)

Introduzca el eje del reductor (B) en el alojamiento de la

broca (D) y fijelo con el correspondente pasador (C).

ATENCION! - No se debe de cambiar la relación de

desmultiplicación del reductor. Podrían cambiar las

características de la máquina y verificarse reacciones

no previstas de la misma.

SMEERVET VOOR DE STROOMVERMINDE RAAR (Fig. 1)

LET OP! - De grondboor wordt geleverd met vet

TAMOIL TAMLITH GREASE 2 (150 g) in de

stroomverminderaar.

Controleer op de aanwezigheid van vet, door middel van de

schroef (A) onder de reduceerklep.

MONTAGE PUNTEN (Fig. 2-3)

Plaats de as van de stroomverminderaar (B) op de plek van

de punt (D), terwijl u op de bijbehorende pin (C) drukt.

LET OP! - Verander de verhouding van de reductie

van de stroomverminderaar niet. Hierdoor zouden

de eigenschappen van de machine kunnen

veranderen en zouden zich onvoorziene reacties

kunnen voordoen.

91011

Italiano English Français

AVVIAMENTO STARTING MISE IN ROUTE

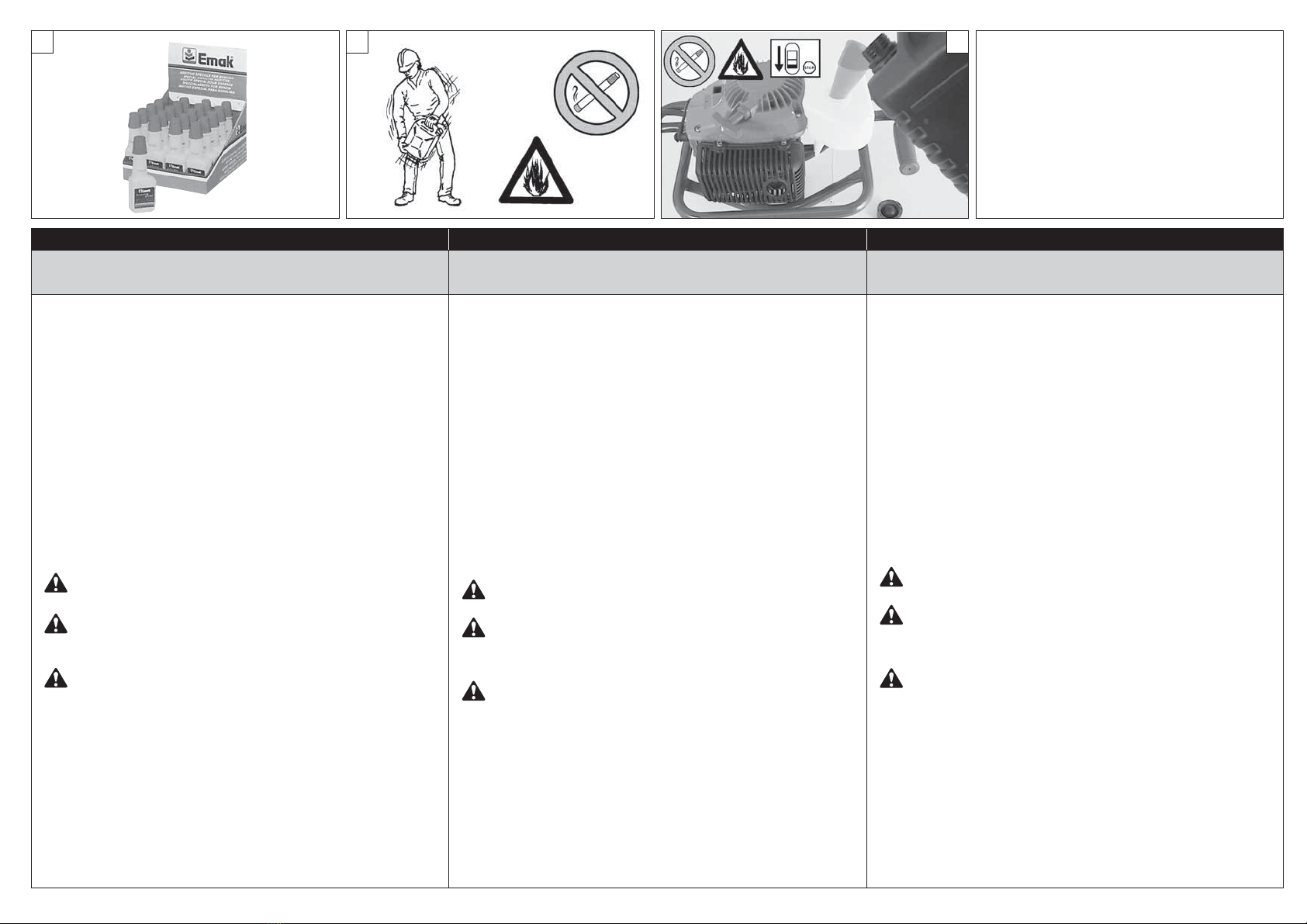

CARBURANTE

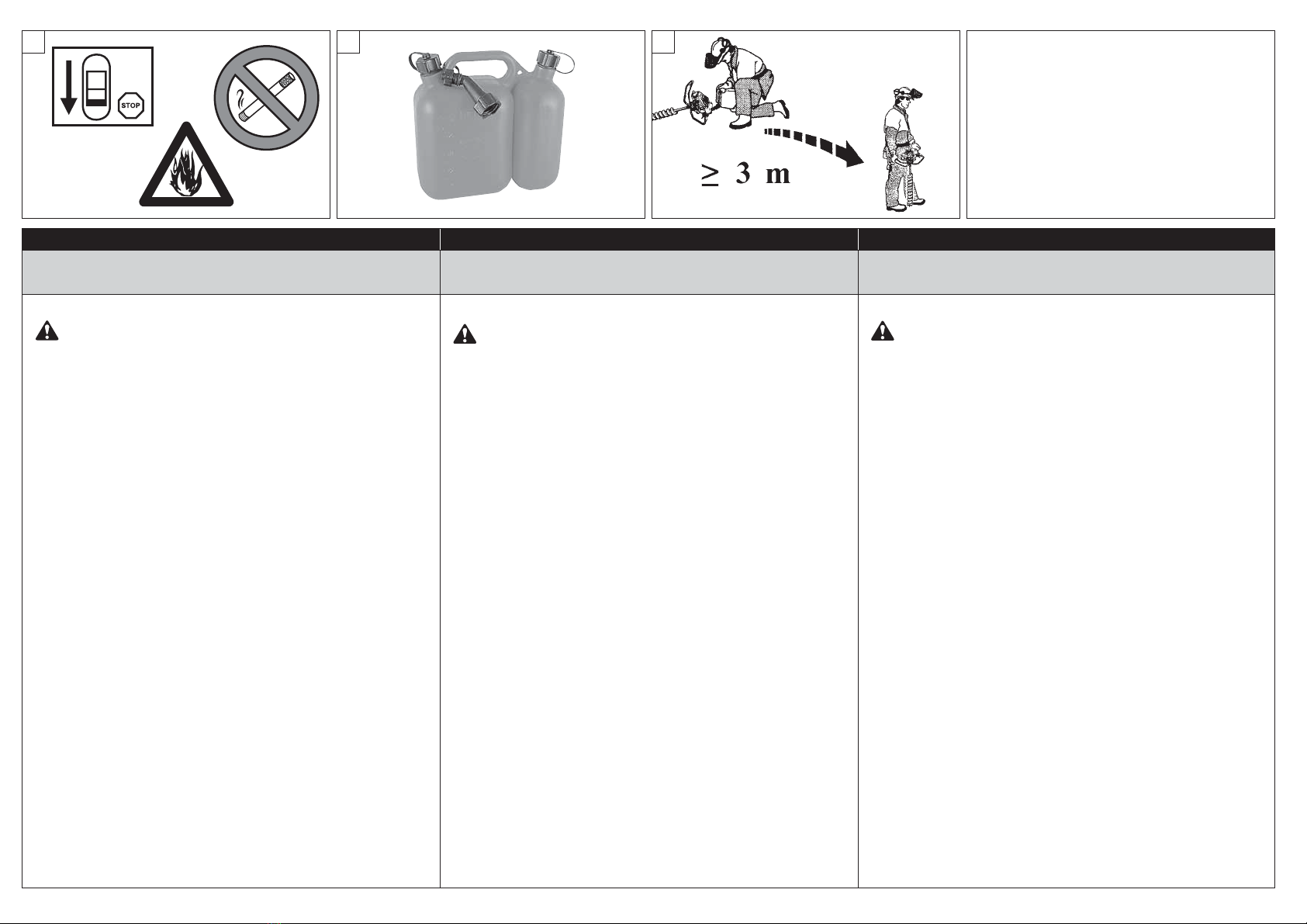

ATTENZIONE: la benzina è un carburante

estremamente infiammabile. Usare estrema cautela

quando si manipola la benzina o una miscela di

combustibili. Non fumare o portare fuoco o fiamme

vicino al carburante o alla macchina (Fig.9).

Per ridurre il rischio di incendio e di farsi bruciature,· maneggiare con cura il carburante. È altamente

infiammabile.

Agitare e mettere il combustibile in un contenitore· approvato per il carburante (Fig.10).

Miscelare di combustibile all'aperto dove non ci siano· scintille o fiamme.

Posizionare su di un terreno sgombro, fermare il motore e· lasciare raffreddare prima di effettuare il rifornimento.

Allentare il tappo del carburante lentamente per rilasciare la· pressione e per evitare la fuoriuscita di carburante.

Serrare saldamente il tappo carburante dopo il rifornimento.· Le vibrazioni possono causare un allentamento del tappo e

la fuoriuscita di carburante.

Asciugare il combustibile fuoriuscito dall'unità. Spostare la· macchina a 3 metri di distanza dal sito di rifornimento prima

di avviare il motore (Fig.11).

Non tentare mai di bruciare combustibile fuoriuscito in· qualsiasi circostanza.

Non fumare durante la manipolazione del combustibile o· durante il funzionamento della macchina.

Stoccare il carburante in un luogo fresco, asciutto e ben· ventilato.

Non stoccare il combustibile in luoghi con foglie secche,· paglia, carta, ecc.

Conservare l'unità e il carburante in luoghi in cui i vapori di· carburante non vengano a contatto con scintille o fiamme

libere, bollitori di acqua per riscaldamento, motori elettrici o

interruttori, forni, ecc.

Non togliere il tappo del serbatoio quando il motore è in· funzione.

Non utilizzare combustibile per operazioni di pulizia.· Fare attenzione a non spargere carburante sul proprio· abbigliamento.

FUELING

WARNING: Gasoline is an extremely flammable fuel.

Use extreme caution when handling gasoline or fuel

mix. Do not smoke or bring any fire or flame near to

the fuel or the machine (Fig. 9).

To reduce the risk of fire and burn injury, handle fuel with· care. It is highly flammable.

Mix and store fuel in a container approved for gasoline· (Fig.10).

Mix fuel outdoors where there are no sparks or flames.· Select bare ground, stop engine, and allow to cool before· refueling.

Loosen fuel cap slowly to release pressure and to keep fuel· from escaping around the cap.

Tighten fuel cap securely after refueling. Unit vibration can· cause an improperly tightened fuel cap to loosen or come

off and spill quantities of fuel.

Wipe spilled fuel from the unit. Move 3 metre away from· refueling site before starting engine (Fig.11).

Never attempt to burn off spilled fuel under any· circumstances.

Do not smoke when handling fuel or operating the· machine.

Store fuel in a cool, dry, well ventilated place.· Never place the mitblower in a combustible area such as dry· leaves, straw, paper, etc.

Store the unit and fuel in an area where fuel vapors cannot· reach sparks or open flames from water heaters, electric

motors or switches, furnaces, etc.

Never take the cap off the tank when the engine is running.· Never use fuel for cleaning operations.· Take care not to get fuel on your clothing.·

CARBURANT

ATTENTION : l'essence est un carburant extrêmement

inflammable. Manipulez l'essence ou le mélange de

carburant avec une extrême précaution. Ne pas fumer

ni produire de flammes à proximité du carburant ou

de la machine (Fig. 9).

Pour réduire le risque d'incendie et de brûlures, manipulez le· carburant avec précaution. Il est extrêmement inflammable.

Secouez et mettez le carburant dans un récipient· homologué (Fig.10).

Mélangez le carburant en plein air dans un endroit sans· risque d'étincelles ou de flammes.

Placez au sol, coupez le moteur et laissez-le refroidir avant· de procéder au ravitaillement.

Desserrez lentement le bouchon du carburant pour évacuer· la pression et pour éviter que le carburant ne se déverse.

Serrez fermement le bouchon après le ravitaillement. Sous· l'effet des vibrations, le bouchon risque de se desserrer et le

carburant de s'échapper.

Essuyez le carburant qui aurait pu s'échapper. Écartez l'outil· à 3 m du lieu de ravitaillement avant de démarrer le moteur

(Fig.11).

Ne tentez en aucun cas de brûler le carburant déversé.· Ne pas fumer durant le ravitaillement ou lorsque la machine· est en marche.

Stockez le carburant dans un endroit frais, sec et bien aéré.· Ne stockez pas le carburant dans un endroit présentant des· feuilles sèches, de la paille, du papier, etc.

Conservez l'outil et le carburant dans un endroit où les· vapeurs de carburant n'entreront pas en contact avec des

étincelles ou des flammes libres, des ballons d'eau pour le

chauffage, des moteurs électriques ou des interrupteurs,

des fours, etc.

N'ôtez pas le bouchon du réservoir lorsque le moteur· tourne.

N'utilisez pas de carburant pour les opérations de· nettoyage.

Assurez-vous de ne pas déverser de carburant sur vos· vêtements.

Deutsch Español Nederlands

ANLASSEN PUESTA EN MARCIA STARTEN

KRAFTSTOFF

ACHTUNG: Benzin ist ein hochentzündlicher Kraftstoff.

Gehen Sie bei der Handhabung von Benzin oder

Kraftstoffgemisch immer mit größter Vorsicht vor. In

der Nähe des Kraftstoffs oder des Geräts sind offene

Flammen und Rauchen verboten (Abb. 9).

Um Brand- und Verbrennungsgefahr zu reduzieren, vorsichtig· mit dem Kraftstoff umgehen. Er ist hochentzündlich.

Schütteln und den Kraftstoff in einen hierfür zugelassenen· Behälter füllen (Abb.10).

Den Kraftstoff im Freien mischen, wo keine Funken oder· Flammen vorhanden sind.

Auf dem Boden abstellen, Motor ausschalten und vor dem· Tanken abkühlen lassen.

DenTankdeckel langsam aufdrehen, um den Druck entweichen· zu lassen und damit kein Kraftstoff austreten kann.

Den Tankdeckel nach dem Tanken wieder fest zudrehen.· Durch Vibrationen kann sich der Deckel lockern und Kraftstoff

austreten.

Trocknen Sie eventuell aus dem Gerät ausgelaufenen Kraftstoff· ab. Bringen Sie die Maschine in 3 Meter Entfernung von der

Stelle, an der Sie getankt haben, bevor Sie den Motor starten

(Abb.11).

Versuchen Sie unter keinen Umständen, ausgelaufenen· Kraftstoff zu verbrennen.

Beim Umgang mit Kraftstoff und während der Benutzung des· Geräts ist das Rauchen verboten.

Bewahren Sie den Kraftstoff an einem kühlen, trockenen und· gut belüfteten Ort auf.

Der Kraftstoff darf nicht in einer Umgebung mit trockenem· Lauf, Stroh, Papier usw. aufbewahrt werden.

Bewahren Sie das Gerät und den Kraftstoff an einem Ort auf, an· dem die Kraftstoffdämpfe keine Funken oder offene Flammen,

Heizungsboiler, Elektromotoren, Schalter, Öfen usw. erreichen

können.

Solange der Motor läuft, darf der Tankdeckel nicht geöffnet· werden.

Verwenden zur Reinigung niemals Kraftstoff.· Achten Sie darauf, keinen Kraftstoff auf Ihre Kleidung zu· verschütten.

COMBUSTIBLE

ATENCIÓN: la gasolina es un combustible

extremadamente inflamable. Poner mucho cuidado

a la hora de manipular gasolina o una mezcla de

combustibles. No fumar ni acercar fuego o llamas al

combustible o a la máquina (Fig. 9).

Manipular el combustible con cuidado para reducir· el riesgo de incendio o quemadura. El combustible es

altamente inflamable.

Agitar y poner el combustible en un recipiente aprobado· para el combustible (Fig.10).

Mezclar el combustible al aire libre y en ausencia de· chispas o llamas.

Apoyar en el suelo, parar el motor y dejar enfriar antes del· llenado.

Aflojar el tapón del combustible lentamente para aliviar la· presión y evitar fugas de combustible.

Apretar firmemente el tapón de combustible después del· llenado. Las vibraciones pueden causar un aflojamiento

del tapón y fugas de combustible.

Secar el combustible de las fugas de la unidad. Desplazar· la máquina a 3 metros de distancia del sitio de llenado

antes de poner el motor en marcha (Fig.11).

No intentar en ninguna circunstancia quemar el· combustible de las fugas.

No fumar durante la manipulación del combustible ni· durante el funcionamiento de la máquina.

Almacenar el combustible en un lugar fresco, seco y bien· ventilado.

No almacenar el combustible en lugares con hojas secas,· paja, papel, etc.

Conservar la unidad y el combustible en lugares donde los· vapores del combustible no puedan entrar en contacto

con chispas o llamas libres, calentadores de agua, motores

eléctricos o interruptores, hornos, etc.

No quitar el tapón del depósito cuando el motor esté en· funcionamiento.

No utilizar combustible para la limpieza.· Prestar atención para no ensuciarse la ropa con· combustible.

BRANDSTOF

WAARSCHUWING: benzine is een zeer ontvlambare

brandstof. Wees zeer voorzichtig bij het hanteren van

benzine of een mengsel van brandstoffen. Rook niet

en breng geen vuur of vlammen in de buurt van de

brandstof of van de machine (Fig. 9).

Ga zorgvuldig om met brandstof om het risico op brand· of brandwonden zo klein mogelijk te houden. Deze is zeer

ontvlambaar.

Schud de brandstof en doe deze in een houder die· goedgekeurd is voor de brandstof (Fig.10).

Meng de brandstof in de open lucht, in een omgeving· waar geen vonken of vlammen zijn.

Leg het apparaat op de grond, stop de motor en laat het· apparaat afkoelen voordat u brandstof bijvult.

Draai de dop van de brandstof langzaam los om de druk· vrij te geven en te voorkomen dat er brandstof naar buiten

komt.

Draai de dop van de brandstoftank goed dicht na het· bijvullen. Trillingen kunnen ervoor zorgen dat de dop

losraakt en er brandstof naar buiten komt.

Veeg de brandstof die uit het apparaat is gekomen af.· Verplaats het apparaat 3 meter van de plaats waarop u

heeft bijgevuld voordat u de motor start (Fig.11).

Probeer onder geen beding brandstof te verbranden die· naar buiten is gekomen.

Rook niet tijdens het hanteren van de brandstof of tijdens· het gebruik van de machine.

Bewaar de brandstof op een koele, droge en· goedgeventileerde plaats.

Bewaar de brandstof niet op plaatsen met droge bladeren,· hooi, papier etc.

Bewaar het apparaat en de brandstof op plaatsen waar· de brandstofdampen niet in contact kunnen komen met

vonken of open vlammen, geisers of boilers, elektrische

motoren of schakelaars, ovens etc.

Haal de dop niet van de tank wanneer de motor draait.· Gebruik brandstof niet voor schoonmaakwerkzaamheden.· Let erop dat er geen brandstof op uw kleding komt.·

2% - 50:1 4% - 25:1

ℓℓ

(cm3)ℓ(cm3)

0,02

0,10

0,20

0,30

0,40

0,50

(20)

(100)

(200)

(300)

(400)

(500)

0,04

0,20

0,40

0,60

0,80

1,00

(40)

(200)

(400)

(600)

(800)

(1000)

p.n. 4175158

14 16

001001533 001001364

001001363

001001534

Italiano English Français

AVVIAMENTO STARTING MISE EN ROUTE

CARBURANTE

Questo prodotto è azionato da un motore a 2 tempi e richiede

la premiscelazione di benzina e olio per motori a 2 tempi.

Premiscelare la benzina senza piombo e l’olio per motori a due

tempi in un contenitore pulito approvato per la benzina (Fig.13).

CARBURANTE CONSIGLIATO: QUESTO MOTORE È CERTIFICATO

PER FUNZIONARE CON BENZINA SENZA PIOMBO PER USO

AUTOMOBILISTICO A 89 OTTANI ([R + M] / 2) O CON UN NUMERO

MAGGIORE DI OTTANI (Fig.14).

Miscelare l’olio per motori a 2 tempi con la benzina secondo le

istruzioni sulla confezione.

Consigliamo di usare olio per motori a 2 tempi Efco al 2% (1:50)

formulato specificamente per tutti i motori a due tempi raffreddati

ad aria Efco.

Le proporzioni corrette di olio/carburante indicate nel prospetto

(Fig.15) sono idonee quando si usa olio per motori Efco PROSINT 2

e EUROSINT 2 (Fig. 16) o un olio motore di alta qualità equivalente

(specifiche JASO FD o ISO L-EGD). Quando le specifiche dell’olio

NON sono equivalenti o non sono note, usare un rapporto di

miscelazione olio/carburante del 4% (1:25).

CAUTELA: NON USARE OLIO PER AUTOVEICOLI O OLIO PER

MOTORI FUORIBORDO A 2 TEMPI.

CAUTELA: non usare mai un carburante con una

percentuale di alcool maggiore del 10%; sono accettabili

gasohol con una percentuale di alcool fino al 10% o

carburante E10.

CAUTELA:

Acquistare solo il quantitativo di carburante necessario- in base ai propri consumi; non acquistarne più di quanto

se ne userà in uno o due mesi;

Conservare la benzina in un contenitore chiuso- ermeticamente, in un luogo fresco e asciutto.

NOTA: l’olio per motori a due tempi contiene stabilizzatore per

carburante e rimane fresco per 30 giorni. NON miscelare quantitativi

maggiori di quelli utilizzabili in un periodo di 30 giorni. Si consiglia

olio per motori a 2 tempi contenente stabilizzatore per carburante

(Emak ADDITIX 2000 - cod. art. 001000972 – Fig.17).

RIFORNIMENTO (Fig.19)

Agitare la tanica della miscela prima di procedere al rifornimento

(Fig.18).

FUELING

This product is powered by a 2-cycle engine and requires pre-

mixing gasoline and 2-cycle oil. Pre-mix unleaded gasoline and

2-cycle engine oil in a clean container approved for gasoline

(Fig.13).

RECOMMENDED FUEL: THIS ENGINE IS CERTIFIED TO OPERATE ON

UNLEADED GASOLINE INTENDED FOR AUTOMOTIVE USE WITH AN

OCTANE RATING OF 89 ([R + M] / 2) OR HIGHER (Fig.14).

Mix 2-cycle engine oil with gasoline according to the instructions

on the package.

We strongly recommend the use of 2% (1:50) Efco two cycle

engine oil, which is specifically formulated for all Efco air-cooled

two-stroke engines.

The correct oil / fuel proportions shown in the table (Fig.15) are

suitable when using the Efco PROSINT 2 and EUROSINT 2 (Fig.16)

or an equivalent high-quality engine oil (JASO specification FD

or ISO specification L-EGD).When oil specifications are NOT

equivalent or unknown use 4% (1:25) oil / fuel mixing ratio.

CAUTION: DO NOT USE AUTOMOTIVE OIL OR 2-CYCLE

OUTBOARD OIL.

CAUTION: Never use a fuel with an alcohol percentage

higher than 10%; gasohol up to 10% alcohol or E10 fuel

are acceptable.

CAUTION:

Match your fuel purchases to your consumption; don’t- buy more than you will use in one or two months;

Store gasoline in a tightly-closed container in a cool, dry- place.

NOTE: 2-cycle engine oil contains a fuel stabilizer and will stay fresh

up to 30 days. DO NOT mix quantities larger than usable in a 30 day

period. A 2-cycle oil containing a fuel stabilizer is recommended

(Emak ADDITIX 2000 p.n. 001000972 – Fig.17).

FILLING THE TANK (Fig.19)

Stir the mixture well before refuelling (Fig.18).

CARBURANT

Cet appareil est actionné par un moteur 2 temps et nécessite le

prémélange d'essence et d'huile pour moteurs 2 temps. Prémélangez

l'essence sans plomb et l'huile pour moteurs 2 temps dans un

récipient propre homologué pour contenir de l'essence (Fig.13).

CARBURANT CONSEILLÉ : CE MOTEUR EST CERTIFIÉ POUR ÊTRE

ALIMENTÉ EN ESSENCE SANS PLOMB POUR USAGE AUTOMOBILIE

AVEC NIVEAU D'OCTANES 89 ([R + M] / 2) OU SUPÉRIEUR (Fig.14).

Mélangez l'huile pour moteurs 2 temps avec l'essence en suivant

les instructions sur l'emballage.

Il est conseillé d'utiliser de l'huile pour moteurs 2 temps Efco à

2% (1:50) spécialement formulée pour tous les moteurs 2 temps

refroidis par air Efco.

Les proportions correctes huile/essence illustrées dans la notice (Fig.15)

sont adaptées à l'utilisation d'huile pour moteurs Efco PROSINT 2 et

EUROSINT 2 (Fig.16) ou d'huile moteur de haute qualité équivalente

(spécifications JASO FD ou ISO L-EGD). Quand les spécifications de

l'huile NE SONT PAS équivalentes ou ne sont pas connues, utilisez un

rapport de mélange huile/essence de 4% (1:25).

ATTENTION : NE PAS UTILISER D'HUILE POUR

AUTOMOBILES OU POUR MOTEURS HORS-BORD 2 TEMPS.

ATTENTION : N'utilisez jamais de carburant dont

le pourcentage d'alcool dépasse 10% ; le gazole avec

pourcentage d'alcool jusqu'à 10% ou l'essence E10 sont

acceptés.

ATTENTION :

N'achetez que la quantité de carburant nécessaire en- fonction des consommations personnelles ; n'en achetez

pas plus qu'il n'en sera utilisé en un ou deux mois ;

Conservez l'essence dans un récipient hermétique, dans- un endroit frais et sec.

REMARQUE : l'huile pour moteurs 2 temps contient un stabilisateur

pour carburant et reste fraîche pendant 30 jours. NE mélangez PAS

des quantités supérieures à celles utilisables sur une période de 30

jours. Il est recommandé d'utiliser une huile pour moteurs 2 temps

contenant un stabilisateur pour carburant (Emak ADDITIX 2000 -

réf. art. 001000972 – Fig.17).

RAVITAILLEMENT (Fig.19)

Secouez le jerrycan du mélange avant de procéder au ravitaillement

(Fig.18).

BENZINA - ESSENCE

GASOLINE - BENZIN

GASOLINA - BENZINE

OLIO - HUILE - OIL

ÖL - ACEITE - OLIE

17 18 19

Deutsch Español Nederlands

ANLASSEN PUESTA EN MARCHA STARTEN

TREIBSTOFF

Dieses Gerät wird von einem 2-Takt-Motor angetrieben, der die

Vormischung von Benzin und Öl für 2-Takt-Motoren erfordert.

Bleifreies Benzin und Öl für 2-Takt-Motoren in einem sauberen, für

Motor zugelassenen Behälter vormischen (Abb.13).

EMPFOHLENER TREIBSTOFF:

DIESER MOTOR IST FÜR DEN BETRIEB

MIT BLEIFREIEM BENZIN FÜR FAHRZEUGE MIT OKTANZAHL 89 ([R +

M] / 2) ODER HÖHER ZERTIFIZIERT (Abb.14).

Mischen Sie das Öl für 2-Takt-Motoren gemäß den Anleitungen auf

der Packung mit Benzin.

Wir empfehlen die Verwendung von Öl für 2-Takt-Motoren Efco

2% (1:50)

, das speziell für alle luftgekühlten 2-Takt-Motoren Efco

ausgelegt ist.

Das im Prospekt (Abb.15) angegebene korrekte Öl-/Treibstoff-

Mischverhältnis gilt sowohl bei der Verwendung von Efco

PROSINT

und

EUROSINT 2

(Abb.

) als auch eines gleichwertigen Motoröls

hoher Qualität (

Spezifikationen JASO FD oder ISO L-EGD

). Wenn

die Spezifikationen des Öls

NICHT

gleichwertig oder nicht bekannt

sind, ein Öl-/Treibstoff-Mischverhältnis von

4% (1:25)

verwenden.

WARNUNG: KEIN ÖL FÜR FAHRZEUGE ODER ÖL FÜR

2-TAKT-AUSSENBORDMOTOREN VERWENDEN

WARNUNG: Auf keinen Fall Treibstoff mit einem höheren

Alkoholanteil als 10% verwenden; Gasohol mit einem

Akoholanteil bis 10% oderTreibstoff E10 sind akzeptabel.

WARNUNG:

Nur so viel Treibstoff beschaffen, der für den eigenen- Bedarf notwendig ist; kaufen Sie niemals mehr

Treibstoff, als Sie in ein, zwei Monaten verbrauchen,

Lagern Sie das Benzin in einem gut verschlossenen- Behälter an einem kühlen, trockenen Ort

HINWEIS:

Das Öl für 2-Takt-Motoren enthält Kraftstoffstabilisator

und bleibt 30 Tage lang frisch. Mischen Sie KEINE höheren Mengen

als Sie innerhalb 30 Tagen verbrauchen können. Wir empfehlen Öl

für 2-Takt-Motoren mit Kraftstoffstabilisator (

Emak ADDITIX 2000 -

Art. Nr. 001000972 – Abb.17

AUFTANKEN (Abb.19)

Schütteln Sie den Gemischkanister vor dem Auftanken (Abb.18).

COMBUSTIBLE

Este producto se acciona con un motor de 2 tiempos y requiere

la premezcla de gasolina con aceite para motores de 2 tiempos.

Premezclar la gasolina sin plomo con el aceite para motores de dos

tiempos en un recipiente limpio aprobado para la gasolina (Fig.13).

COMBUSTIBLE ACONSEJADO: ESTE MOTOR ESTÁ CERTIFICADO

PARA FUNCIONAR CON GASOLINA SIN PLOMO PARA USO

AUTOMOVILÍSTICO CON 89 OCTANOS ([R + M] / 2) O CON UN

NÚMERO MAYOR DE OCTANOS (Fig.14).

Mezclar el aceite para motores de 2 tiempos con la gasolina

siguiendo las instrucciones del envase.

Recomendamos utilizar aceite para motores de 2 tiempos Efco al

2% (1:50), formulado específicamente para todos los motores de

dos tiempos enfriados por aire Efco.

Las proporciones correctas de aceite y combustible indicadas

en el prospecto (Fig.15) son adecuadas cuando se utiliza aceite

para motores Efco PROSINT 2 y EUROSINT 2 (Fig.16) o un aceite

para motor de alta calidad equivalente (especificaciones JASO

FD o ISO L-EGD). Si las especificaciones del aceite no se conocen

o NO son equivalentes, utilizar una relación de mezcla aceite/

combustible del 4% (1:25).

PRECAUCIÓN: NO UTILIZAR ACEITE PARA VEHÍCULOS O

ACEITE PARA MOTORES FUERA DE BORDA DE 2 TIEMPOS.

PRECAUCIÓN: no utilizar combustibles con porcentajes de

alcohol superiores al 10%; se admite el uso de gasohol con

un porcentaje de alcohol de hasta el 10% o combustible

E10.

PRECAUCIÓN:

Comprar sólo la cantidad de combustible necesaria en- base al consumo; no comprar más de lo que se utilizará

en uno o dos meses;

Conservar la gasolina en un recipiente cerrado- herméticamente, en un lugar fresco y seco.

NOTA: el aceite para motores de dos tiempos contiene estabilizador

para combustible y permanece fresco durante 30 días. NO mezclar

más cantidad de la que se va a utilizar en 30 días. Se recomienda

utilizar aceite para motores de 2 tiempos con estabilizador para

combustible (Emak ADDITIX 2000 - cód. art. 001000972 – Fig.17).

LLENADO (Fig.19)

Agitar el bidón de la mezcla antes del llenado (Fig.18).

BRANDSTOF

Dit product wordt aangedreven door een tweetaktmotor waarbij

er een voormenging moet plaatsvinden van olie en benzine voor

tweetaktmotoren. Meng de loodvrije benzine en de olie voor

tweetaktmotoren voor in een schone houder die goedgekeurd is

voor benzine (Fig.13).

AANBEVOLEN BRANDSTOF: DEZE MOTOR IS GECERTIFICEERD OM

TE WERKEN MET LOODVRIJE BENZINE VOOR AUTOGEBRUIK MET 89

OCTAAN ([R + M] / 2) OF MET EEN GROTER OCTAANGETAL (Fig.14).

Meng de olie voor tweetaktmotoren met benzine volgens de

instructies op de verpakking.

Wij adviseren om Efco olie voor tweetaktmotoren op 2% (1:50) te

gebruiken, die specifiek is samengesteld voor alle luchtgekoelde

Efco tweetaktmotoren.

De juiste olie-/benzineverhoudingen die aangegeven zijn

in de tabel (Fig.15) zijn geschikt als men Efco PROSINT 2- en

EUROSINT 2-olie (Fig.16) gebruikt of een soortgelijke motorolie

van hoge kwaliteit (JASO FD- of ISO L-EGD-specificaties). Als

de specificaties van de olie NIET equivalent of niet bekend zijn,

gebruik dan een mengverhouding olie/benzine van 4% (1:25).

LET OP: GEBRUIK GEEN OLIE VOOR AUTO'S OF OLIE VOOR

TWEETAKT-BUITENBOORDMOTOREN.

LET OP: gebruik nooit brandstoffen met een

alcoholpercentage van meer dan 10%; acceptabel zijn

gasohol met een alcoholpercentage tot 10% of E10-

benzine.

VOORZICHTIG:

Koop alleen de hoeveelheid brandstof die u nodig- heeft; koop niet meer dan dat u in één of twee maanden

gebruikt;

Bewaar de benzine in een hermetisch gesloten tank op- een koele en droge plaats.

OPMERKING: de olie voor tweetaktmotoren bevat een stabilisator

voor benzine en blijft 30 dagen goed. Meng GEEN grotere

hoeveelheden dan dat u in een periode van 30 dagen gebruikt. Wij

adviseren olie voor tweetaktmotoren met stabilisator voor benzine

(Emak ADDITIX 2000 - cod. art. 001000972 – Fig.17).

BIJVULLEN (Fig.19)

Schud de jerrycan met het mengsel voordat u de tank bijvult

(Fig.18).

Italiano English Français

AVVIAMENTO STARTING MISE EN ROUTE

Prima di avviare il motore, assicurarsi che la punta

non sia in contatto con un corpo estraneo.

Assicurarsi che la punta non giri quando il motore è

al minimo. In caso contrario rivolgersi ad un Centro

Assistenza Autorizzato per effettuare un controllo e

risolvere il problema.

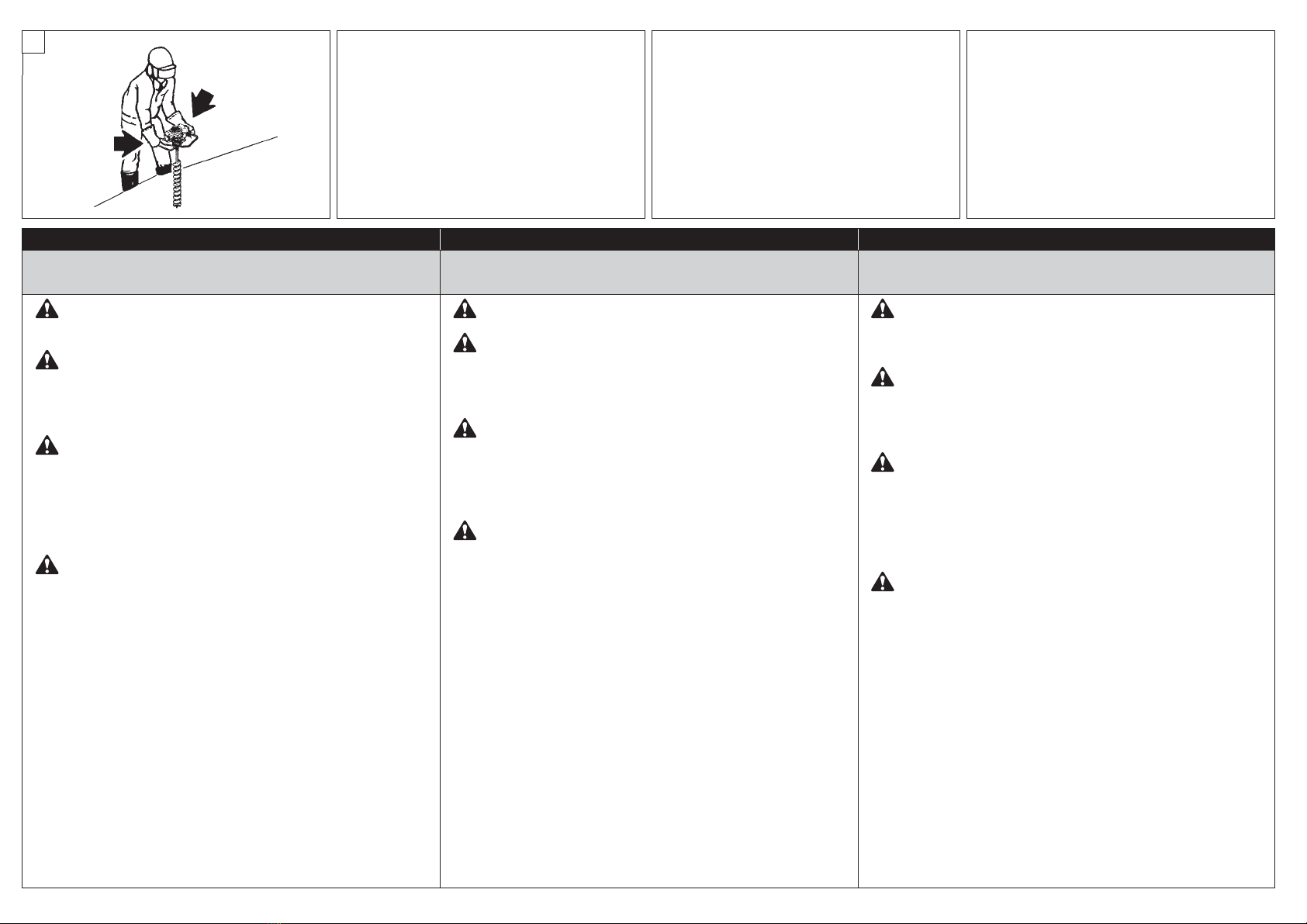

Afferrare sempre saldamente l’impugnatura destra

con la mano destra e l’impugnatura sinistra con la

mano sinistra (Fig. 21). Utilizzare una presa ferma

con il pollice e le dita che circondano l’impugnatura

della mototrivella. Verificare che tutte le parti del

corpo siano lontane dalla punta e dalla marmitta.

L’esposizione alle vibrazioni può causare danni alle

persone che soffrono di problemi di circolazione

sanguigna o problemi nervosi. Rivolgersi al medico

se si verificano sintomi fisici quali intorpidimento,

mancanza di sensibilità, riduzione della forza

normale o variazioni del colore della pelle. Questi

sintomi di solito compaiono nelle dita, mani o polsi.

Before starting make sure the bit is not obstructed.

Make sure that the bit does not turn when the

engine is idling. Otherwise contact an Authorized

Service Center to carry out a check and fix the

problem.

Always grip the right handle with your right hand

and the left handle with your left hand (Fig. 21). Grip

the auger handles firmly, wrapping your thumbs

and fingers tightly around the handles. Keep all

parts of your body away from the bit and muffler.

Over exposure to vibrations can result in blood-

vessel or nerve injury to persons suffering with

blood circulation problems. Seek medical attention

if you experience physical symptoms such

numbness, lack of feeling, reduction in normal

strength, changes in the colour of the skin. These

symptoms normally appear in the fingers, hands or

wrists.

Avant de mettre le moteur en marche, veillez à ce

que la mèche ne soit pas en contact avec des corps

étrangers.

Veillez à ce que la mèche ne tourne pas quand le

moteur ets au ralenti. Sinon, contactez un Centre

de Service Agréé de procéder à une vérification et

corriger le problème.

Toujours saisir fermement la poignée droite de la

main droite et la poignée gauche de la main gauche

(Fig. 21). La prise doit être ferme, le pouce et les

autres doigts doivent entourer la poignée de la

tarière. S'assurer que tout le corps reste à l'écart du

foret et du pot d'échappement.

L'exposition aux vibrations peut entraîner des

problèmes aux personnes souffrant de troubles

circulatoires ou de nature nerveuse. Demander

l'avis d'un médecin en cas de symptômes physiques

tels qu'engourdissements, absence de sensibilité,

réduction de la force normale ou variations de la

couleur de la peau. Ces symptômes se présentent

normalement au niveau des doigts, mains ou

poignets.

Deutsch Español Nederlands

ANLASSEN PUESTA EN MARCHA STARTEN

Vor dem Anlassen des Motors sicherstellen, daß die

Spitze nicht in Kontakt mit Fremdkörpern ist.

Sich vergewissern, daß im Leerlauf die Bohrspitze

nicht dreht. Andernfalls kontaktieren Sie einen

Autorisierten Service-Center, um eine Kontrolle

durchzuführen, und das Problem zu beheben.

Den rechten Griff daher stets mit der rechten

Hand, den linken Griff mit der linken Hand

festhalten (Abb. 21). Für einen sicheren Halt den

Griff des Erdbohrgeräts zwischen Daumen und

Fingern festhalten. Alle Körperteile müssen von

Werkzeugspitze und Auspuff ferngehalten werden.

Für Personen mit Kreislaufstörungen und nervösen

Leiden können Vibrationen gesundheitsschädlich

sein.SolltenSymptomewiePrickeln,Gefühllosigkeit,

Kraftschwund oder Veränderungen der Hautfarbe

auftreten, suchen Sie umgehend ein Arzt auf. Von

diesen Symptomen sind meist Finger, Hände oder

Armgelenke betroffen.

Antes de arrancar el motor asegurarse que la broca

no esté en contacto con un cuerpo extraño.

Controle que la broca no gire con el motor en

ralenti. De lo contrario en contacto con un Centro de

Servicio Autorizado para llevar a cabo un control y

solucionar el problema.

Aferrar firmemente la empuñadura derecha con la

mano derecha y la empuñadura izquierda con la

mano izquierda (Fig. 21). Sostener la empuñadura

firmemente entre el pulgar y los dedos. Mantener

todas las partes del cuerpo alejadas de la punta y

del silenciador.

La exposición a las vibraciones puede causar daños a

las personas que sufren de problemas de circulación

sanguínea o nerviosos. Acudir al médico en caso de

presentarse síntomas físicos como entumecimiento,

falta de sensibilidad, debilitamiento o variaciones

del color de la piel. Estos síntomas suelen aparecer

en los dedos, las manos y los puños.

Alvorens de motor op te starten zich ervan

overtuigen, dat de boor vrij kan draaien.

Verzeker u ervan dat de boor niet draait wanneer

de motor op minimum staat. Anders contact

opnemen met een Authorized Service Center voor

het uitvoeren van een controle en het probleem op

te lossen.

Grijp de rechterhandgreep steeds stevig vast met

de rechterhand en de linkerhandgreep met de

linkerhand (Fig. 21). Gebruik een stevige greep,

met duim en vingers rond de handgreep van de

grondboor. Houd alle lichaamsdelen uit de buurt

van de boor en de uitlaat.

Blootstelling aan trillingen kan letsel veroorzaken

bij personen die lijden aan bloedsomloopproblemen

of zenuwaandoeningen. Raadpleeg een arts indien

u fysieke symptomen heeft zoals verstijving,

gevoelloosheid, vermindering van de normale

kracht of variaties in de kleur van de huid. Deze

symptomen doen zich doorgaans voor in de vingers,

handen of polsen.

25 26

Italiano English Français

AVVIAMENTO STARTING MISE EN ROUTE

ATTENZIONE: osservare le istruzioni di sicurezza per

la manipolazione del carburante. Spegnere sempre il

motore prima di fare rifornimento. Non aggiungere

mai carburante a una macchina con il motore

in funzione o caldo. Spostarsi almeno 3 m dalla

posizione in cui è stato effettuato il rifornimento

prima di avviare il motore (Fig.25). NON FUMARE!

Pulire la superficie attorno al tappo del carburante per1. evitare contaminazioni.

Allentare lentamente il tappo del carburante.2. Versare con attenzione la miscela di carburante nel3. serbatoio. Evitare versamenti.

Prima di rimettere il tappo del carburante, pulire e4. controllare la guarnizione.

Rimettere immediatamente il tappo del carburante5. stringendolo manualmente. Rimuovere eventuali

versamenti di carburante.

ATTENZIONE: controllare se vi sono perdite di

carburante e, ove presenti, eliminarle prima dell’uso.

Se necessario, contattare il servizio assistenza del

proprio rivenditore.

Motore ingolfato

- Posizionare l’interruttore di massa su STOP.

- Applicare uno strumento idoneo al cappuccio della

candela (1, Fig. 26).

- Sollevare il cappuccio della candela.

- Svitare e asciugare la candela.

- Aprire completamente la farfalla.

- Tirare diverse volte la fune di avviamento per svuotare la

camera di combustione.

- Riapplicare la candela e collegare il cappuccio premendolo

con decisione.

- Posizionare l’interruttore di funzionamento su I, posizione

di avviamento.

- Portare la leva starter nella posizione OPEN, anche se il

motore è freddo.

- Avviare ora il motore.

WARNING: Follow safety instruction for fuel

handling. Always shut off engine before fuelling.

Never add fuel to a machine with a running or hot

engine. Move at least 3 m from refuelling site before

starting engine (Fig.25). DO NOT SMOKE!

Clean surface around fuel cap to prevent contamination.1.

Loosen fuel cap slowly.2.

Carefully pour fuel mixture into the tank. Avoid spillage.3.

Prior to replacing the fuel cap, clean and inspect the4.

gasket.

Immediately replace fuel cap and hand tighten. Wipe up5.

any fuel spillage.

WARNING: Check for fuel leaks, if any are found,

correct before use. Contact a Servicing Dealer if

necessary.

Engine is Flooded

- Set the on/off switch to STOP.

- Engage a suitable tool in the spark plug boot (1, Fig. 26).

- Pry off the spark plug boot.

- Unscrew and dry off the spark plug.

- Open the throttle wide.

- Pull the starter rope several times to clear the combustion

chamber.

- Refit the spark plug and connect the spark plug boot,

press it down firmly.

- Set the on/off switch to I, the starting position.

- Set the choke lever to OPEN position – even if engine is

cold.

- Now start the engine.

ATTENTION : respectez les consignes de sécurité

sur la manipulation du carburant. Coupez toujours

le moteur avant de procéder au ravitaillement.

Ne faites jamais l'appoint de carburant lorsque le

moteur tourne ou s'il est encore chaud. Restez à au

moins 3 m de la zone de ravitaillement avant de

démarrer le moteur (fig.25). NE FUMEZ PAS !

Nettoyez la surface autour du bouchon de carburant afin1. d'éviter toute contamination.

Dévissez lentement le bouchon de carburant.2. Versez soigneusement le mélange de carburant dans le3. réservoir. Évitez de renverser du carburant.

Avant de remonter le bouchon de carburant, nettoyez et4. inspectez le joint d'étanchéité.

Remontez immédiatement le bouchon de carburant et5. serrez-le manuellement. Essuyez tout déversement de

carburant

ATTENTION : vérifiez si le carburant fuit et, le

cas échéant, éliminez les fuites avant d'utiliser

la machine. Si nécessaire, faites appel au service

d'assistance auprès de votre revendeur.

Moteur noyé

- Basculez l’interrupteur de marche/arrêt sur la position

STOP.

- Insérez un outil adapté dans la coiffe de bougie

(1, Fig. 26).

- Faites levier sur la coiffe de bougie et retirez-la.

- Dévissez et séchez la bougie.

- Ouvrez l’accélérateur à fond.

- Actionnez le lanceur à plusieurs reprises de façon à vider la

chambre de combustion.

- Remontez la bougie et connectez la coiffe en l’enfonçant

fermement.

- Basculer l’interrupteur de marche/arrêt sur I, la position de

démarrage.

- Passez le levier d’étrangleur sur la position OUVRIR, même

si le moteur est froid.

- Démarrez à présent le moteur.
