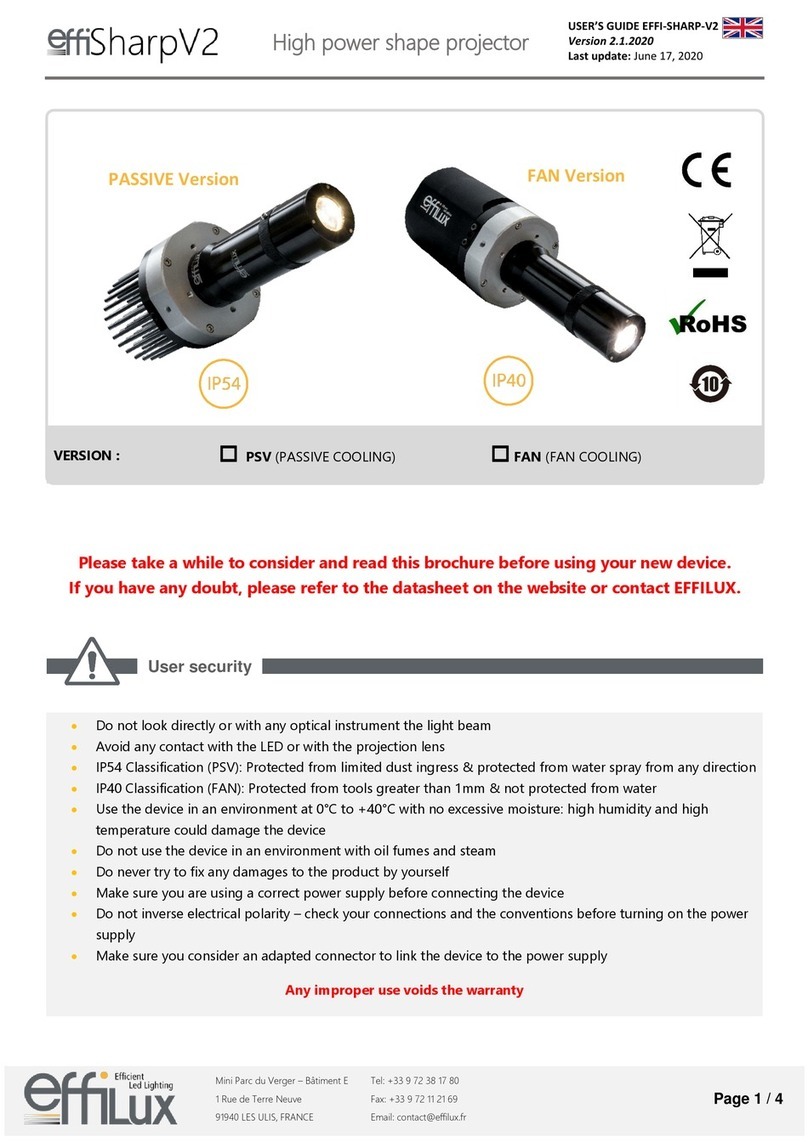

EFFILUX EFFI-SHARP-V2 COMPACT User manual

High power shape projector
USER’S GUIDE EFFI-SHARP-V2
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
Please take a while to consider and read this brochure before using your new device.
If you have any doubt, please refer to the datasheet on the website or contact EFFILUX.
•Do not look directly or with any optical instrument the light beam
•Avoid any contact with the LED or with the projection lens
•IP54 Classification: Protected from limited dust ingress & protected from water spray from any direction
•Use the device in an environment at 0°C to +40°C with no excessive moisture: high humidity and high
temperature could damage the device
•Do not use the device in an environment with oil fumes and steam
•Do never try to fix any damages to the product by yourself
•Make sure you are using a correct power supply before connecting the device
•Do not inverse electrical polarity –check your connections and the conventions before turning on the power
supply
•Make sure you consider an adapted connector to link the device to the power supply
Any improper use voids the warranty
User security
COMPACT Version

High power shape projector
USER’S GUIDE EFFI-SHARP-V2
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
Mask (Disc)
EFFM-SPANNER-WRENCH
Ring
Objective
Mask (Square)
Ring
EFFM-SPANNER-WRENCH
Clamp
EFFI-SHARP-CPT
-VVV
-XX
-YYY
-Z
-…
LED version
Objective
Wavelength (nm)
Shapes projection
Option
MX1
MX2
NF (Near Field)
MF (Middle Field)
FF (Far Field)
CM (C-mount)
385
395
405
465
525
625
850
000 (White)
1 (Square 9*9mm²)
2 (Disc Ø 15,1mm)
3 (Half-moon R=9,5mm)
POL (polarizer)
Regardless of maintenance, the product must be switch off. For more information, please refer to the datasheet available online.
CHANGE THE MASK
Reference
Maintenance
For the C-mount version, unscrew the C-mount adaptor before following the “change the mask” part.
To handle the optical components, wearing gloves is strongly recommended.
To clean the optical components: Use compressed air duster if there is dust.
To remove marks on the lens or the window, just a drop or two wiped of alcohol-based lens cleaning fluid in a gentle circular motion
with a cleaning tissue. Always apply the fluid to a tissue rather than the lens itself.
Place the new mask
4
Unscrew the ring
2
Remove the mask carefully
3
Screw the ring
5
Screw the objective
6
Unscrew the objective
1

High power shape projector
USER’S GUIDE EFFI-SHARP-V2
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4
CONTACT ARRANGEMENT
The EFFI-SHARP-CPT is supplied with a direct current through the connector M8 Male 8 contacts. The power consumption depends on the
intensity which flows through the LED and on the LED version.
M8 connector –direct control (expert mode)
Pin
number
Cable
color
Contact arrangement
With MX1
With MX2
1
White
M8 Male 8 contacts
-VLED
-VLED n°1 (Z2)
2
Brown
+VLED
+VLED n°1 (Z2)
3
Green
N.C
-VLED n°2 (Z1)
4
Yellow
N.C
+VLED n°2 (Z1)
5
Grey
N.C
N.C
6
Pink
N.C
N.C
7
Blue
-TH
Thermistor
-TH
Thermistor
8
Red
+TH
Thermistor
+TH
Thermistor
LED arrangement
MX1
MX2
STROBE CONTROL
You can see below 5 possible configurations depending on the current that you provide to the EFFI-SHARP-CPT.
Configuration
Current
Max pulse duration (µs) / τpulse
D
1
1.2A
50000
0.5
2
1.5A
10000
0.1
3
2A
1000
0.01
4
2.5A
100
0.001
5
3.5A
40
0.0004
Electronical consideration
Electrical diagram for each channel :
Protective diode DTVS 400mW 24V :
PTVS24VS1UR
Thermistor NTC 10kΩTH1 :
VISHAY NTCS0805E3103JMT

High power shape projector
USER’S GUIDE EFFI-SHARP-V2
Version 2.1.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4
Objective version
Dimensions & fixations [in mm]
Near Field (NF)
&
Middle Field (MF)
Far Field (FF)
C-mount (CM)
M8 cable length = 500 mm.
Mechanical consideration
