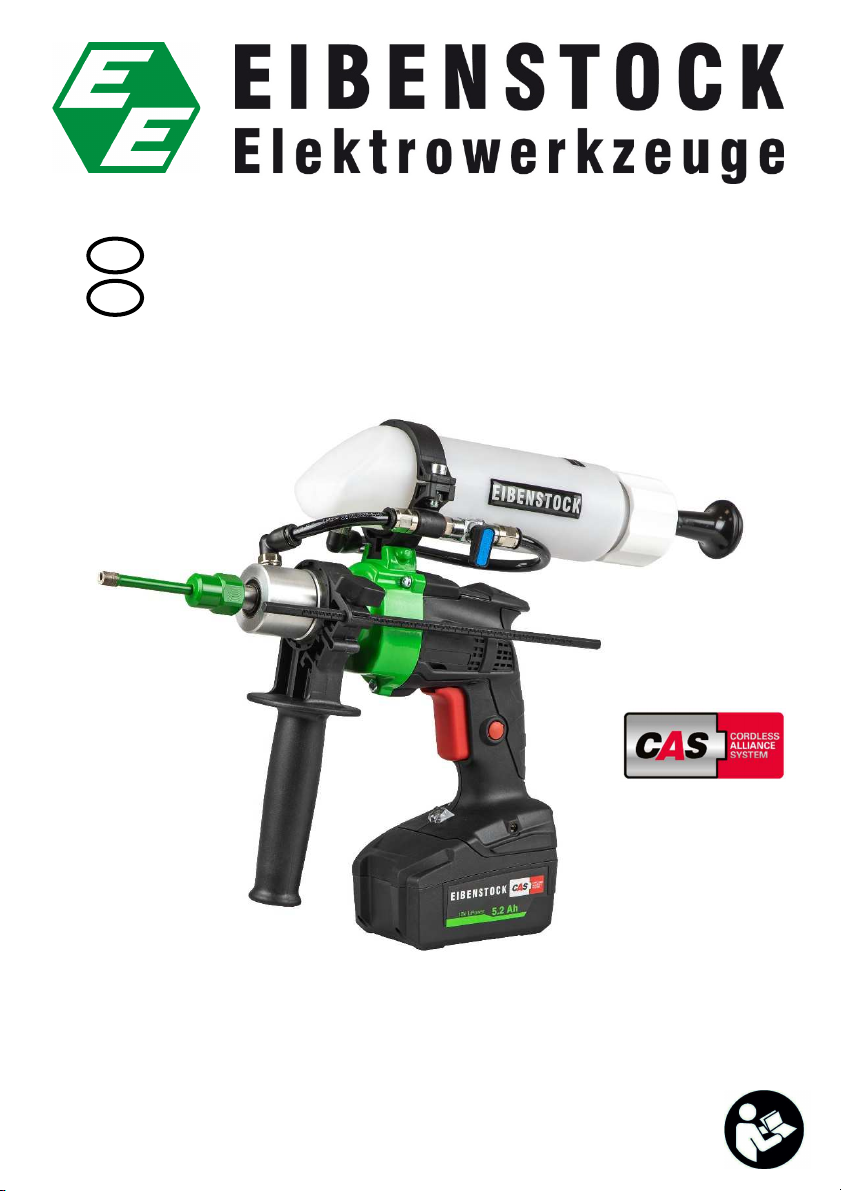

EIBENSTOCK END 40 A User manual

Originalbetriebsanleitung........................................2 - 10
Original instructions…….......................................11 - 18
END 40 A
D
GB

1
10
4
7
6
5
1
8
9
11

2
DEUTSCH

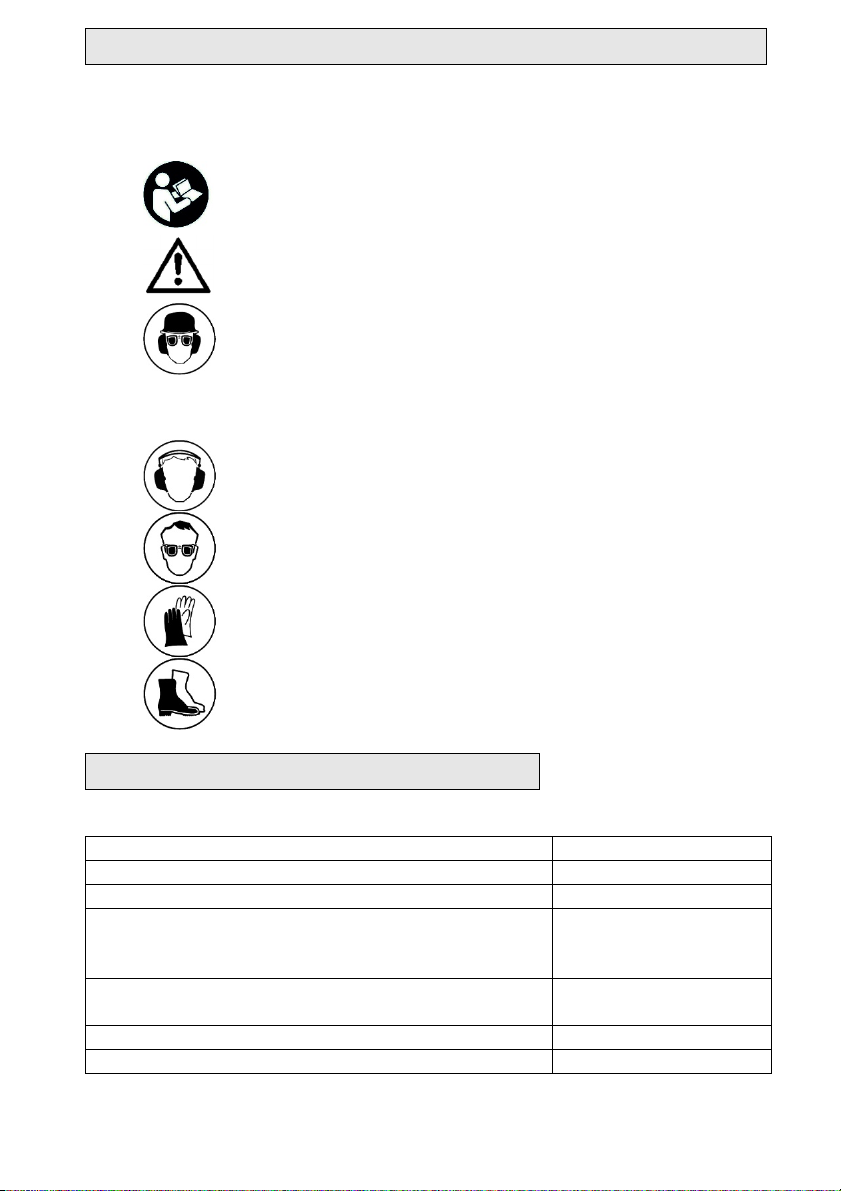

Wichtige Hinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbole auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners
treffen.
Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Schutzhandschuhe,
Schutzschuhe sowie feste Arbeitskleidung tragen!
Gehörschutz tragen
Schutzbrille tragen
Schutzhandschuhe tragen
Schutzschuhe tragen
Technische Daten
Akku-Diamant-Nass-Bohrmaschine END 40 A
Nennspannung: 18 V
Leerlaufdrehzahl: 0 - 8000 min
-1
Werkzeugaufnahme: M 12 x 1,5
Max. Bohrdurchmesser - Dübelbohrungen
- Fliesen- / Plattenbohrungen
(max. 20mm Stärke)
20 mm
40 mm
Gewicht (ohne Akku):
Gewicht (mit Akku):
ca. 1,7 kg
ca. 2,4 kg
Bestellnummer incl. Akku und Ladegerät: 030A1000
Bestellnummer ohne Akku und Ladegerät: 030A2000

3
Lieferumfang
Bestellnummer 030A1000:
Akku-Diamant-Nass-Bohrmaschine inkl. Wasserdruckbehälter,
Seitenhandgriff mit Tiefenanschlag, Werkzeug zur Montage der
Bohrkronen, Adapter M12x1,5 i / ½“ i, Akku 18V / 5,2 Ah, Ladegerät und
Bedienungsanleitung im Kunststoffkoffer.
Bestellnummer 030A2000:
Akku-Diamant-Nass-Bohrmaschine inkl. Wasserdruckbehälter,
Seitenhandgriff mit Tiefenanschlag, Werkzeug zur Montage der
Bohrkronen, Adapter M12x1,5 i / ½“ i und Bedienungsanleitung im
Kunststoffkoffer.
Lieferbares Sonderzubehör:
Artikel
Bestell
-
Nr.
Li-Ion-Akku 18V / 5,2 Ah 37731000
Ladegerät Standard (Ladezeit ca. 110 min) 37734000
Schnellladegerät (Ladezeit ca. 45 min) 37732000
Anbohrhilfe mit Bohrschablone
Diamant-Vollbohrkronen 60 mm lang
M 12 x 1,5; Ø 6 - 12 mm
Diamant-Hohlbohrkronen 60 mm lang
M 12 x 1,5; Ø 6 - 12 mm
Diamant-Vollbohrkronen 150 mm lang
M 12 x 1,5; Ø 6 - 12 mm
Diamant-Nassbohrkronen ½“ a Ø 22-40mm
Schärfstein 35910000
Bestimmungsgemäßer Gebrauch
Die END 40 A dient in Verbindung mit Spezial-Nassbohrkronen zum Bohren
von Fliesen, Granit, Marmor, Naturstein usw. im Bereich von 3,5-40 mm.
Achtung!
Verwenden Sie nur Original-EIBENSTOCK-Bohrkronen.
Diese wurden speziell für die END 40 A entwickelt und verfügen über
eine hohe Rundlaufgenauigkeit und sind besonders schnittfreudig.
Bei Verwendung anderer Bohrkronen kann keine Gewährleistung
übernommen werden!

4
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen. Bewahren Sie
alle Sicherheitshinweise und Anweisungen für die
Zukunft auf.
Überprüfen Sie vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen oder andere Medien.
Überprüfen Sie den Arbeitsbereich, z.B. mit einem
Metallortungsgerät.
Konsultieren Sie den verantwortlichen Statiker vor Beginn
ihrer Arbeit zur Festlegung der genauen Position der Bohrung.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Asbesthaltige Materialien dürfen nicht bearbeitet
werden.Manipulationen am Gerät sind nicht erlaubt.Schalten Sie nach
einer Unterbrechung Ihrer Arbeit die Bohrmaschine nur dann ein,
nachdem Sie sich davon überzeugt haben, dass sich die Bohrkrone frei
drehen lässt.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen am Schalter.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung
durch den Fachmann unterzogen werden.
Beim Betreiben der Maschine darf in keiner Gebrauchslage
Kühlwasser in den Motor und die elektrischen Einbauteile eindringen.
Tritt Wasser zwischen Getriebegehäuse und Spülkopf aus, brechen Sie
die Arbeiten ab und lassen Sie das Gerät in einer autorisierten
Fachwerkstatt reparieren.
Die Diamant-Nassbohrmaschine END 40 A ist nicht zum Überkopf-
Bohren geeignet!
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und
verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
Halten Sie das Gerät immer mit beiden Händen und nehmen Sie
einen sicheren Stand ein. Beachten Sie das Reaktionsmoment der
Maschine. Im Blockierfall könnten Sie sich sonst verletzen.

5
Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung,
Umrüstung, Wartung oder Reinigung vorgenommen wird.
Vergewissern Sie sich, dass die Maschine beim Einstecken des
Akkupacks ausgeschaltet ist.
Sicherheitshinweise zum Akkupack:
Akkupacks vor Nässe schützen!
Akkupacks nicht dem Feuer aussetzen!
Keine defekten oder deformierten Akkupacks verwenden!
Akkupacks nicht öffnen!
Kontakte der Akkupacks nicht berühren oder kurzschließen!
Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare
Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in
Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls
Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem
Wasser aus und begeben Sie sich unverzüglich in ärztliche
Behandlung!
Transport von Li-Ion-Akkupacks:
Der Versand von Li-Ion-Akkupacks unterliegt dem Gefahrgutrecht
(UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion-
Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggf.
bei ihrem Transportunternehmen. Versenden Sie Akkupacks nur, wenn
das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum
Versenden den Akkupack aus der Maschine nehmen. Die Kontakte
gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Inbetriebnahme
Akkupack:
Vor der Benutzung den Akkupack (1) aufladen. Laden Sie den Akkupack
bei Leistungsabfall wieder auf.
Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 30°C.
Li-Ion-Akkupacks „Li-Power“ haben eine Kapazitäts- und Signalanzeige (2):
•Taste (3) drücken und der Ladezustand wird durch die LED-Leuchten
angezeigt.
•Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder
aufgeladen werden.
Akkupack entnehmen:
Taste zur Akkupack-Entriegelung (4) drücken und Akkupack (1) nach vorne
herausziehen.
Akkupack einsetzen:
Akkupack (1) bis zum Einrasten aufschieben.

6
Ein-/Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter (5) drücken.
Ausschalten: Ein-Aus-Schalter (5) loslassen.
Dauerschaltung
Einschalten: Ein-Aus-Schalter (5) drücken und in gedrücktem Zustand
mit Feststellknopf (6) arretieren.
Ausschalten: Ein-Aus-Schalter (5) erneut drücken und wieder loslassen.
Die Maschine ist mit einem Elektronikschalter ausgerüstet. Je nach
Tastendruck kann damit die Drehzahl reguliert werden. Die Benutzung
empfiehlt sich zum leichteren Anbohren. Ein Dauerbetrieb mit verminderter
Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur
Verfügung steht und dieser dadurch deutlich schneller überhitzt.
Wasserversorgung
Zur Versorgung der Bohrkrone mit Kühlwasser ist die END 40 A mit einem
Wasserdruckbehälter (7) ausgestattet.
Zum Befüllen des Wasserdruckbehälters muss die Pumpeinheit (8)
abgeschraubt werden. Befüllen Sie den Behälter mit klarem Wasser bis zur
Markierung „max water“ und schrauben Sie die Pumpeinheit wieder ein.
Achten Sie darauf, dass der Kugelhahn (9) dabei geschlossen ist.
Beim Befüllen des Wasserdruckbehälters muss darauf geachtet
werden, dass kein Wasser in die Luftschlitze der Maschine eindringt,
eventuell Trichter verwenden.
Pumpen Sie mehrmals, um den Wasserdruck im Behälter entsprechend zu
erhöhen.
Achten Sie darauf, dass nirgendwo Wasser unkontrolliert austritt!
Bohren
Schalten Sie die Maschine ein und öffnen Sie den Kugelhahn (9). Über
diesen kann auch die Durchflussmenge reguliert werden.
Der Anpressdruck beim Bohren (insbesondere bei Bohrdurchmessern
ab 20mm) sollte so dosiert werden, dass es nicht zur Überlastung der
Maschine kommt. Ein überhöhter Anpressdruck führt nicht zu einem
schnelleren Bohrfortschritt.
Mit dem Tiefenanschlag (10) kann die gewünschte Bohrtiefe festgelegt
werden. Öffnen Sie die Flügelschraube (11) und ziehen Sie den
Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze der
Bohrkrone und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe
entspricht.

7
Mit der END 40 A darf nur nass gebohrt werden. Trockenbohren führt
zur Zerstörung der Wellendichtringe und vorzeitigem Verschleiß der
Bohrkrone.
Bohrkronenwechsel
Vorsicht!
Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß
werden. Sie können sich die Hände verbrennen oder sich an den
Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer
Arbeitsschutzhandschuhe.
Die Bohrspindel der END 40 A hat Rechtsgewinde.
Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 13, der an
der Bohrspindel angesetzt wird.
Lösen Sie die Bohrkrone niemals mit (Hammer-)Schlägen, da so die
Kernbohrmaschine beschädigt wird. Zum leichteren Lösen der Bohrkronen
können Sie vor der Montage der Bohrkrone etwas wasserfestes Fett am
Gewinde auftragen.
Pflege und Wartung
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und
Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach
jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das
Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung
erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine
autorisierte Werkstatt ausführen zu lassen.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung
Ihres Produkts sowie zu Ersatzteilen.
Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.

8
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind
aus recyclefähigen Materialien hergestellt und entsprechend zu entsorgen.
Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet.
Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die
angebotenen Sammeleinrichtungen ermöglicht.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik-Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Spezielle Hinweise für Akkumaschinen:
Akkupacks dürfen nicht mit dem Hausmüll entsorgt
werden! Geben Sie defekte oder verbrauchte Akkupacks
an den Eibenstock-Händler zurück!
Vor dem Entsorgen den Akkupack im Elektrowerkzeug
entladen. Die Kontakte gegen Kurzschluss sichern (z. B.
mit Klebeband isolieren).
Geräusch / Vibration
Messwerte für Geräusch ermittelt entsprechend EN 60745.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt
typischerweise:
Schalldruckpegel L
wA
75 dB(A)
Schallleistungspegel L
pA
86 dB(A)
Unsicherheit K 3 dB
Gehörschutz tragen!
Schwingungsgesamtwerte a
h
und Unsicherheit K ermittelt entsprechend
EN 60745:
Schwingungsemissionswert a
h
2,7 m/s
2
Unsicherheit K 0,3 m/s
2

9
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der Schwingungspegel
abweichen. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der
Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in
denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche
Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände, Organisation der
Arbeitsabläufe.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder
Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder
unsachgemäße Behandlung zurückzuführen sind, bleiben davon
ausgeschlossen. Schäden, die durch Material- oder Herstellfehler
entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung
beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät
unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt
wird.

10
EU - Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“
beschriebene Produkt mit folgenden Normen oder normativen Dokumenten
übereinstimmt:
EN 62841-1, EN 62841-2-1
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
28.04.2022
Änderungen vorbehalten.

11
ENGLISH
Important Instructions
Important instructions and warning notices are allegorated on the machine
by means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
work-place clean and avoid dangerous
situations.
In order to protect the user, take precautions.
During work you should wear goggles, ear protectors, protective gloves, and
water proofed working clothes!
Wear ear protectors
Wear goggles
Wear protective gloves
Wear protective boots
Technical Data
Battery-Diamond Wet Drill END 40 A
Rated voltage: 18 V
No-load speed: 0 - 8000 min
-1
Collet: M 12 x 1,5
Max. drilling diameter - dowel holes:
- tile / panel drilling
(max. 20mm thickness)
20 mm
40 mm
Weight (without battery):
Weight (with battery):
ca. 1.7 kg
ca. 2.4 kg
Order number incl. battery and battery charger: 030A1000
Order number without battery and battery charger 030A2000

12
Supply
Order number 030A1000:
Battery-diamond wet drill incl. water pressure tank, side handle with depth
stop, tool for mounting the drill bits, adapter M12x1,5 fm / ½” fm, battery 18V
/ 5,2 Ah, battery charger and operating instructions in a plastic case.
Order number 030A2000:
Battery-diamond wet drill incl. water pressure tank, side handle with depth
stop, tool for mounting the drill bits, adapter M12x1,5 fm / ½” fm and
operating instructions in a plastic case.
Available add-ons:
Article
Order number
Li-ion-battery 18V / 5,2 Ah 37731000
Battery charger standard (loading time ca. 110 min) 37734000
Quick charger (loading time ca. 45 min) 37732000
Centring device with drilling template
Diamond full drill bits (length: 60 mm)
M 12 x 1,5; Ø 6 - 12 mm
Diamond hollow drill bits (length: 60 mm)
M 12 x 1,5; Ø 6 - 12 mm
Diamond full drill bits (length: 150 mm)
M 12 x 1,5; Ø 6 - 12 mm
Diamond – wet – drill bits ½“m Ø 22-40mm
Sharpening block 35910000
Application for Indented Purpose
Together with special wet drill bits, the END 40 A is made for drilling tiles,
granite, marble, natural stone etc. from 3.5–40 mm diameter.
Attention!
Only use original EIBENSTOCK drill bits.
They were especially developed for the END 40 A, have a high
concentricity and work very effectively.
In case of using other drill bits, we cannot assume any liability!

13

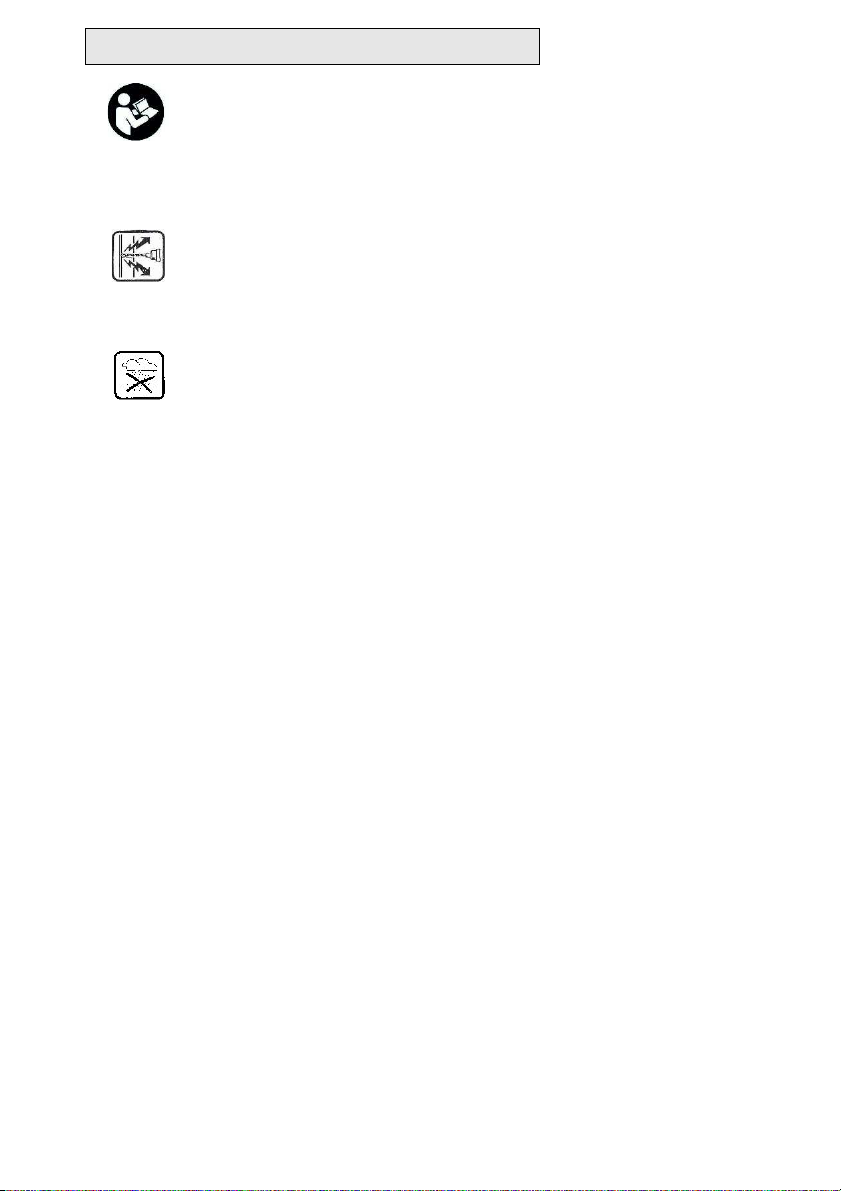

Safety Instructions
Safe work with this machine is only possible if you read
this operating instruction completely and follow them
strictly. Additionally, the general safety instructions of the
leaflet supplied with the tool must be observed. Prior to
the first use, the user should absolve a practical training.
Save all warnings and instructions for future reference.
When drilling in ceilings or walls make sure you will not cut
through electrical mains, gas or water pipes. Use metal
detection systems if needed.
Before you start working consult a statics expert to determine
the exact drilling position.
The tool must neither be wet nor used in humid environment.
Do not use the tool near explosive materials.
Do not work with materials containing asbestos
Modifications of the tools are prohibited.After an interruption of work
the drill machine should only be switched on again if the drill bit can be
turned easily.
Do not use the machine when one part of the housing is damaged or
in case of damages on the switch.
Electric tools have to be inspected by a specialist in regular intervals.
When using the machine, no cooling water is allowed to get into the
motor and the electric mounting parts, no matter in which position you
work.
If water leaks from the space between gearbox housing and water
supply, stop working and have the tool repaired in an authorised
service workshop.
The diamond wet drill END 40 A is not suitable for overhead
drilling
Keep the handles dry, clean and free of oil and grease.
Do not touch rotating parts.
Persons under 16 years of age are not allowed to use the tool.
Always work concentrated. Always work in a carefully considered
way and do not use the tool when you are not concentrated.
Always hold the machine with both hands and maintain a safe
standing position. Always consider the reaction moment of the
tool.
Remove the battery pack from the machine before making any
adjustments, changing tools, maintaining or cleaning.
Avoid inadvertent starts by making sure that the machine is switched
off before fitting the battery pack.

14
Safety instructions for battery pack:
Protect battery packs from water and moisture!
Do not expose battery packs to fire!
Do not use faulty or deformed battery packs!
Do not open battery packs!
Do not touch contacts or short-circuit battery packs!
A slightly acidic, flammable fluid may leak from defective Li-ion battery
packs! If battery fluid leaks out and comes into contact with your skin,
rinse immediately with plenty of water. If battery fluid leaks out and
comes into contact with your eyes, wash them with clean water and
seek medical attention immediately!
Transport of li-ion battery packs:
The shipping of li-ion battery pack is subject to laws related to the
carriage of hazardous goods (UN 3480 and UN 3481). Inform yourself
of the currently valid specifications when shipping li-ion battery packs.
If necessary, consult your freight forwarder.
Only send the battery pack if the housing is intact and no fluid is
leaking. Remove the battery pack from the machine for sending.
Prevent the contacts from short-circuiting (e.g. by protecting them with
adhesive tape).
For further safety instructions please refer to the enclosures!
Commissioning
Battery pack
Charge the battery pack (1) before use. If performance diminishes,
recharge the battery pack.
The ideal storage temperature is between 10°C and 30°C.
Li-Ion battery packs "Li-Power" have a capacity and signal indicator (2):
•Press the button (3), the LEDs indicate the charge level.
•If one LED is flashing, the battery pack is almost flat and must be
recharged.
Removing the battery pack
Press the battery pack release button (4) and pull the battery pack (1)
forwards.
Inserting the battery pack
Slide the battery pack (1) in until it engages.
Switching on and off
Short-Time Operation
Switching-on: press on/off switch (5)
Switching-off: release on/off switch (5)

15
Permanent Operation
Switching-on: press the on/off switch (5) and, keeping it pressed, engage
the lock-on button (6)
Switching-off: press the on/off switch (5) and release it again
The machine is equipped with an electronic switch. With this switch the
speed can be regulated according how much pressure you apply. The use is
only recommended for start drilling easily. A permanent operation with
reduced speed will lead to an overload, as less cooling air will then be
available for the motor which consequently overheats much faster.
Water Supply
The END 40 A is equipped with a water pressure tank (7) to supply the drill
bit with cooling water. To fill the water pressure tank, the pump unit (8)
must be unscrewed. Fill the tank with clear water up to the "max.water"
mark and screw the pump unit back in. Make sure that the ball valve (9) is
closed during this process.
When filling the water pressure tank, make sure that no water enters
the air slits of the machine, use a funnel if necessary.
Pump several times to increase the water pressure in the tank accordingly.
Make sure that water does not leak uncontrolled anywhere!
Drilling
Switch on the machine and open the ball valve (9). The flow rate can also be
regulated via this.
The contact pressure while drilling (especially with drill diameters from
20mm) should be measured in a way that the machine is not
overloaded. An excessive contact pressure does not lead to faster drilling.
The desired drilling depth can be set with the depth stop (10). Open the wing
screw (11) and pull out the depth stop until the distance between the tip of
the drill bit and the tip of the depth stop corresponds to the desired drilling
depth.
Only use the END 40 A for wet drilling. Dry drilling causes damages on
the shaft sealing rings and early wear of the drill bit.
Drill Bit Changing
Attention!
The machine might heat up enormously when you use or sharpen it.
You could burn your hands or get cut or ripped by the segments.
Always use protective gloves when changing the drill bit.

16
The drill spindle of the END 40 A has a right-hand thread.
To hold on spindle always use a jaw wrench SW 13.
Never remove the drill bit with impacts because this way the machine will
be damaged. With some waterproof grease, which is put on the drill bit
thread, you can remove the drill bit easier.
Care and Maintenance
Repairs have to be carried out only by qualified and due to education and
experience suited personnel.
After every repair the machine has to be inspected by an electric specialist.
Due to its design, the machine needs a minimum of care and maintenance.
The following works have to be carried out regularly:
The electric tool as well as the ventilation slots always has to be
clean.
During work, please pay attention that no foreign elements get into
the interior of the machine.
In case of failure, a repair has to be carried out by an authorized
service workshop.
Our after-sales service responds to your questions concerning
maintenance and repair of your product as well as spare parts.
EIBENSTOCK’s application service team will gladly answer questions
concerning our products and their accessories.
Environmental Protection
Raw material recycling instead of waste disposal
In order to avoid damages on transportation, the tool has to be delivered in
solid packaging. Packaging as well as unit and accessories are made of
recyclable materials and can be disposed accordingly.
The tool’s plastics components are marked according to their material, which
makes it possible to remove environmental friendly and differentiated
because of available collection facilities.
Only for EU countries
Do not dispose of electric tools together with household
waste material!
In observance of European Directive 2012/19/EU on waste
electrical and electronic equipment and its implementation
in accordance with national law, electric tools that have
reached the end of their life must be collected separately
and returned to an environmentally compatible recycling
facility.

17
Special notes regarding cordless machines:
Battery packs may not be disposed of with regular waste.
Return faulty or used battery packs to your
Eibenstock dealer!
Before disposal, discharge the battery pack in the power
tool. Prevent the contacts from short-circuiting (e. g. by
protecting them with adhesive tape).
Noise / Emission
Measured sound values determined according to EN 60745.
Typically the A-weighted noise levels of the product are:
Sound pressure level L
wA
75 dB(A)
Sound power level L
pA
86 dB(A)
Uncertainty K 3 dB
Wear ear protectors!
Vibration total values a
h
and uncertainty K determined according to
EN 60745:
Vibration emission value a
h
2,7 m/s
2
Uncertainty K 0,3 m/s
2
The declared vibration emission level represents the main applications of the
tool. However, if the tool is used for different applications, with different
accessories or poorly maintained, the vibration emission may differ. This may
significantly increase the exposure level over the total working period
An estimation of the level of exposure to vibration should also take into
account the times when the tool is switched off or when it is running but not
actually doing the job. This may significantly reduce the exposure level over
the total working period.
Identify additional safety measures to protect the operator from the effects of
vibration such as: maintain the tool and the accessories, keep the hands
warm, organisation of work patterns.
Warranty
According to the general supply conditions for business dealings, suppliers
have to provide to companies a warranty period of 12 months for redhibitory
defects. (To be documented by invoice or delivery note.)
Damage due to natural wear, overstressing or improper handling are
excluded from this warranty. Damages due to material defects or production
faults shall be eliminated free of charge by either repair or replacement.
Complaints will be accepted only if the tool was returned in non-dismantled
condition to the manufacturer or an authorized Eibenstock service centre.

18
EU Declaration of Conformity
We declare under our sole responsibility that the product described under
“Technical Data” is in conformity with the following standards or
standardization documents:
EN 62841-1, EN 62841-2-1
according to the provisions of the directives 2011/65/EU, 2014/30/EU,
2006/42/EG
Technical file (2006/42/EC) at:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
28.04.2022
GB - Declaration of Conformity
We declare under our sole responsibility that the product described under
“Technical Data” is in conformity with the following standards or
standardization documents:
BS EN 62841-1, BS EN 62841-2-1
according to the provisions of the directives 2011/65/EU, 2014/30/EU,
2006/42/EG
Technical file (2006/42/EC) at:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
28.04.2022
Subject to change without notice.

19
Ihr Fachhändler
Your distributor
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
www.eibenstock.com
[phone] / 5030
04/2022 95010D40
