EIBENSTOCK EBM 300/3 P User manual

D
GB
PL
Originalbetriebsanleitung..……...……..3 - 17
Original Instructions…..…...................18 - 31
Dokumentacja techniczno-ruchowa...32 - 45
EBM 300/3 P

2

3
DEUTSCH
Wichtige Hinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners
treffen.
Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen:
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Warnhinweise
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind schwer
– Vorsicht Quetschgefahr
Reiß- bzw. Schneidgefahr

4
Technische Daten
Diamantkernbohrgerät EBM 300/3 P
Nennspannung:
230 V ~
Leistungsaufnahme:
2800 W
Nennstrom:
13 A
Frequenz: 50 - 60 Hz
Bohrdurchmesser: 25 - 300 mm
Werkzeugaufnahme: 1¼" UNC
Schutzklasse: I
Schutzgrad: IP 20
Gewicht: ca. 13,6 kg
Funkentstörung nach: EN 55014 und EN 61000
Gang Leerlaufdrehzahl Nenndrehzahl
450 min
-
1
270 min
-
1
1100 min
-
1
700 min
-
1
1800 min
-
1
1250 min
-
1
lieferbares Sonderzubehör:
Artikel
Bestell Nr.
Diamantbohrständer mit Schnellwechseladapter BST 300
09626
Befestigungsset Beton/Gestein
35720
Kupferringe zum leichten Lösen der Bohrkrone
35450
Adapter 1 ¼" i
–
½" i
35116
Schnellspannsäule
35730
Wasserdruckgefäß 10 l Metall
35810
Nass / Troc
kensauger DSS 25 A
099
15
Diamantbohrkronen Ø
41
–
3
0
0 mm
Bohrkronenverlängerungen
Lieferumfang
Diamantkernbohrgerät mit Kugelhahn und GARDENA – Stecknippel,
Bedienungsanleitung, je 1 Stück Einmaulschlüssel SW 32 und SW 41 im
Maschinenkarton.

5
Bestimmungsgemäßer Gebrauch
Die Diamant - Kernbohrmaschine EBM 300/3 P ist für den professionellen
Einsatz bestimmt und darf nur von unterwiesenen Personen bedient
werden.
In Verbindung mit den entsprechenden Nassbohrkronen ist die Maschine
zum Bohren von Beton, Stein und Mauerwerk ausschließlich im
Nassschnitt bestimmt.
Sie darf nur in einem dafür geeigneten Diamantbohrständer betrieben
werden.
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Überprüfen Sie vor dem Bohren in Decken und Wänden die
Bohrstelle auf verdeckt liegende Strom-, Gas- und
Wasserleitungen.
Überprüfen Sie den Arbeitsbereich, z.B. mit einem
Metallortungsgerät.
Konsultieren Sie den verantwortlichen Statiker vor Beginn
ihrer Arbeit zur Festlegung der genauen Position der Bohrung.
Sichern Sie bei Durchbohrungen durch Decken den Bereich
von unten ab, da der Bohrkern nach unten herausfallen kann.
Achten Sie darauf dass die Maschine keinem direkten Regen
ausgesetzt ist.
Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
Arbeiten Sie nicht auf Leitern.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
•Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder
Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von
einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine
in die Steckdose stecken.

6
Manipulationen am Gerät sind nicht erlaubt.
•Lassen Sie die Kernbohrmaschine nur unter Aufsicht arbeiten. Ziehen
Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt,
bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw.
bei der Montage eines Zubehörteiles.
•Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
•Elektrowerkzeuge müssen in regelmäßigen Abständen einer
Sichtprüfung durch den Fachmann unterzogen werden.
Kabel immer nach hinten von der Maschine wegführen.
Beim Betreiben des Kernbohrgerätes darf in keiner Gebrauchslage
Kühlwasser in den Motor und die elektrischen Einbauteile
eindringen.
Überkopfbohrungen nur mit geeigneten Schutzvorkehrungen
(Wasserauffangvorrichtung) durchführen.
Tritt Wasser aus der Überlaufbohrung am Getriebehals aus, brechen
Sie die Arbeiten ab und lassen Sie das Kernbohrgerät in einer
autorisierten Fachwerkstatt reparieren.
Schalten Sie nach einer Unterbrechung Ihrer Arbeit die
Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt
haben, dass sich die Bohrkrone frei drehen lässt.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen
während der Benutzung des Gerätes eine geeignete Schutzbrille,
Schutzhelm, Gehörschutz, Schutzhandschuhe und Sicherheitsschuhe
benutzen.
Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und
verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

7

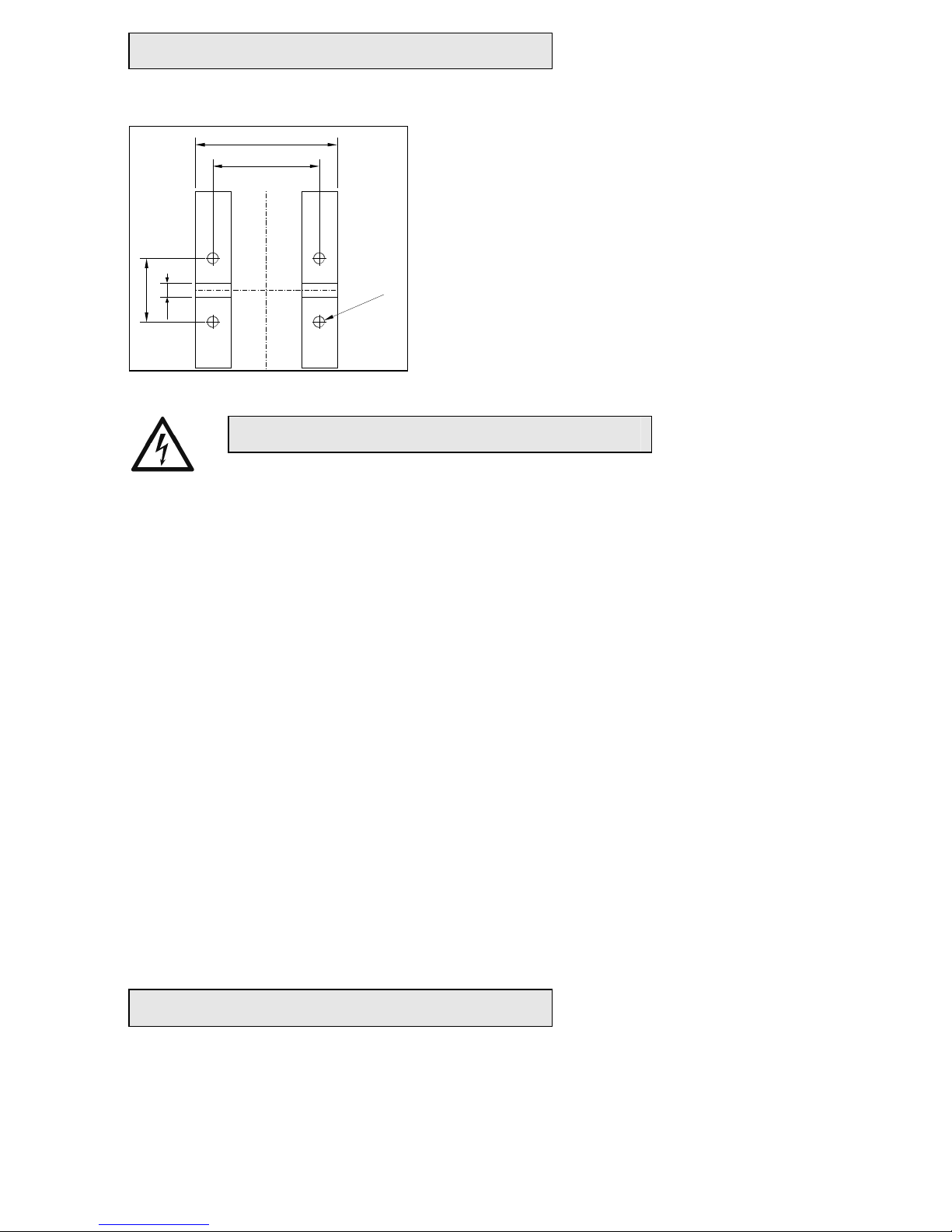

Montage am Bohrständer
79,5
98
41,3
10
M8x16
Die
EBM 300/3 P
wird am Getriebefuß mit 4
Innensechskantschrauben M8 am
Bohrständer befestigt.
Setzen Sie die Maschine nur in einen
stabilen, mit präzisen Führungen
versehenen Bohrständer ein.
Achten Sie darauf, dass die
Maschinenachse parallel zur
Bohrständersäule verläuft.
Verwenden Sie nur Bohrständer mit
ausreichender Standsicherheit.
Die Verwendung eines Wassersammelrings
ist zu empfehlen.
Elektrischer Anschluss
Die EBM 300/3 P ist in Schutzklasse I ausgeführt. Zum Schutz des
Bedieners darf die Maschine nur über eine Fehlerstromschutzeinrichtung
betrieben werden und wird deshalb standardmäßig mit einem im Kabel
integriertem PRCD – Schutzschalter zum Einsatz an einer
Schutzkontaktsteckdose geliefert.
!
Achtung!
Der PRCD – Schutzschalter darf nicht im Wasser liegen.
PRCD – Schutzschalter nicht zum Ein- und Ausschalten
der Maschine verwenden.
Vor Arbeitsbeginn die ordnungsgemäße Funktion durch
Drücken der TEST
–
Taste überprüfen.
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % bis – 10 % sind zulässig.
Verwenden Sie nur 3-adriges Verlängerungskabel mit Schutzleiter und
ausreichendem Querschnitt (mind. 2,5 mm²). Ein zu schwacher Querschnitt
kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine
und Kabel führen.
Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert,
dass flinke Sicherungsautomaten unbeabsichtigt auslösen.
Wasseranschluss
Wenn die Bohrkrone nicht ausreichend mit Wasser gekühlt ist, können sich
die Diamantsegmente erwärmen, was diese beschädigt und schwächt.

8
Deshalb sollen Sie sich immer vergewissern, dass das Kühlungssystem
nicht verstopft ist.
Zur Versorgung des Bohrgerätes mit Wasser gehen Sie bitte wie folgt vor:
Schließen Sie die Maschine über das GARDENA-Stecknippel an die
Wasserversorgung oder ein Wasserdruckgefäß an.
Betreiben Sie die Maschine nur mit sauberem Wasser und
ausreichender Wasserzufuhr, da im Trockenbetrieb die Dichtungen
beschädigt werden.
Achtung! Der maximale Wasserdruck sollte 3 bar nicht überschreiten!
Vergewissern Sie sich, dass die Segmente genug gekühlt sind. Ist das
Bohrwasser klar, ist die Kühlung ausreichend.
Verschließen Sie das soeben gebohrte Loch wenn Sie dieses
vergrößern wollen, um eine ausreichende Kühlwasserzufuhr erzielen zu
können.
Bei Überkopfarbeiten müssen Sie immer einen Wassersammelring
benutzen.
Entleeren Sie das Wassersystem bei Frostgefahr.
Getriebeumschaltung
Die EBM 300/3 P besitzt ein mechanisches 3-Gang Ölbadgetriebe.
Passen Sie die Drehzahl der Maschine dem Bohrdurchmesser an
(Angaben siehe Typenschild).
Drehen Sie den Getriebeschalter soweit in den schnelleren bzw.
langsameren Gang bis dieser einrastet. Der Drehzahlwechsel ist nur bei
stillstehender Maschine vorzunehmen, eventuell ist durch leichtes
Verdrehen der Arbeitsspindel der Schaltvorgang zu unterstützen.
!
Warnung!
Nie mit Gewalt und nur im Auslauf der Maschine
umschalten!
Verwenden Sie zum Umschalten keine Werkzeuge wie z.B.
Zange oder Hammer!
Bohrkronenwechsel
Vorsicht!
Das Werkzeug ist schwer und kann durch den Einsatz oder durch
Schärfen heiß werden. Sie können sich die Hände verbrennen, sich an
den Segmenten schneiden bzw. reißen oder quetschen.
Vor allen Arbeiten am Gerät unbedingt Netzstecker ziehen!

9
Benutzen Sie für den Werkzeugwechsel deshalb immer
Arbeitsschutzhandschuhe.
Die Bohrspindel hat Rechtsgewinde.
Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 32, der an
der Bohrspindel angesetzt wird. Lösen Sie die Bohrkrone niemals mit
(Hammer-)Schlägen, da so die Kernbohrmaschine beschädigt wird. Etwas
wasserfestes Fett, aufgetragen auf dem Bohrspindelgewinde und ein
Kupferring zwischen Spindel und Bohrkrone erleichtern das Lösen der
Bohrkrone.
Betreiben der Bohreinheit
Um die Maschine sicher zu betreiben, beachten Sie bitte folgende
Hinweise:
Angaben zum Einsatzort
Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang
behindern könnte.
Achten Sie auf ausreichende Beleuchtung des Einsatzortes.
Halten Sie die angegebenen Bedingungen für den Anschluss an die
Stromversorgung ein.
Verlegen Sie die Elektroleitungen so, dass eine Beschädigung durch
das Werkzeug ausgeschlossen ist.
Vergewissern Sie sich, dass Sie ständig ausreichend Sicht auf den
Arbeitsbereich haben und jederzeit alle erforderlichen
Bedienungselemente und Sicherheitseinrichtungen erreichen können.
Halten Sie andere Personen von Ihrem Arbeitsbereich fern, um Unfälle
zu vermeiden.
Raumbedarf für Betrieb und Wartung
Halten Sie wenn möglich ca. 2 m um die Maschine für Betrieb und Wartung
frei, so dass Sie sicher arbeiten können und bei Betriebsstörungen sofort
eingegriffen werden kann.
Vorbereitung
Wenn Sie in Blöcke bohren, stellen Sie sicher, dass die Blöcke gut
verankert und befestigt sind.
Bevor Sie in tragende Teile bohren, vergewissern Sie sich, dass Sie die
Statik nicht verletzen. Befolgen Sie die Anweisungen der für die
Planung verantwortlichen Fachleute.
Stellen Sie sicher, dass Sie weder Gas- bzw. Wasserleitungen, noch
Stromkabel beim Bohren beschädigen können.
Vergewissern Sie sich, dass Sie keine Metallteile der Maschine
während des Bohrens von Wänden und Böden, wo Stromkabel unter
Wasser liegen könnten, berühren.

10
Stellen Sie sicher, dass der Bohrkern beim Herausfallen niemanden
verletzen bzw. nichts beschädigen kann. Beräumen und sichern Sie
den Arbeitsbereich.
Falls der Bohrkern beim Herausfallen Schäden verursachen könnte,
bauen Sie eine entsprechende Vorrichtung auf, die den Kern
zurückhält.
Vergewissern Sie sich, dass die Bohrkrone richtig befestigt ist.
Setzen Sie in Abhängigkeit vom zu bearbeitenden Material das richtige
Werkzeug ein.
Befestigung des Bohrständers
Das Diamantkernbohrgerät EBM 300/3 P darf nur in einem Bohrständer
montiert betrieben werden.
Da der Bohrständer nicht Bestandteil des Lieferumfanges ist, weisen wir auf
einige wichtige Befestigungsvarianten hin.
Beachten Sie bitte hierzu die Betriebsanleitung für den Bohrständer.
Vakuumbefestigung:
Achten Sie bei der Vakuumbefestigung auf ein ausreichend hohes Vakuum
(min. – 0,8 bar). Sorgen Sie dafür, dass die Dichtungen nicht verschlissen
sind.
Achtung! Nicht für Wand- und Deckenbohrungen!
Vergessen Sie nicht, dass man die Nivellierschraube nur bis zu einem
gewissen Punkt herausdrehen kann, um das Vakuum nicht zu
zerstören.
Dübelbefestigung:
Die am häufigsten angewendete Befestigungsart ist die Dübelbefestigung.
Benutzen sie möglichst Metalldübel. Der Dübeldurchmesser darf nicht
kleiner als 12 mm sein.
Um die Bohreinheit richtig zu befestigen, benötigen Sie das
Befestigungs- Set (Bestell Nr. 35721)
Bohren Sie ein Loch mit Durchmesser 15 mm, 50 mm tief und befreien
Sie dieses von Staub.
Setzen Sie einen Dübel ein und spreizen Sie diesen mit Hilfe des
Setzeisens auf.
Schrauben Sie die Gewindestange in den Dübel.
Stellen Sie die Bohreinheit mit dem Langloch im Fuß auf die
Gewindestange.
Legen Sie die Scheibe auf und schrauben Sie die Flügelmutter ganz
fest.
Justieren Sie die Bohreinheit mittels der vier Schrauben in der
Fußplatte.

11
Bohren
senkrecht Bohren
Schalten Sie den PRCD auf On.
Öffnen Sie die Wasserzuführung.
Schalten Sie den Motor ein, ohne dass die Bohrkrone die Fläche
berührt.
Drehen Sie den Handgriff, um die Bohrkrone zu senken, bis sie die
Oberfläche berührt.
Um eine exakte Zentrierung der Bohrkrone zu erhalten, halten Sie beim
ersten Zentimeter Schnitttiefe den Vorschub gering.
Sie können dann schneller bohren. Eine zu niedrige
Bohrgeschwindigkeit schränkt die Leistung ein. Bei einer zu hohen
Bohrgeschwindigkeit werden die Diamantsegmente schnell stumpf.
schräg Bohren
Entfernen Sie die Schraube in der Fußplatte, welche die Säule bei 90°
arretiert.
Lockern Sie die zwei Schrauben am Fuß der Säule, und schwenken
Sie die Säule bis zum gewünschten Winkel.
Ziehen Sie die zwei Schrauben wieder fest.
Bohren Sie am Anfang sehr langsam, da die Krone nur mit einem
Bruchteil ihrer Schnittfläche ins Material greift. Wenn Sie zu schnell
oder mit einem zu hohen Druck bohren kann die Krone verlaufen.
Wenn Sie während des Bohrvorganges feststellen, dass die Vorschub-
geschwindigkeit sehr gering wird, dass Sie mehr Kraft aufwenden müssen
und dass das Wasser, das aus dem Bohrloch austritt, klar und mit einigen
Metallsplittern versetzt ist, sind Sie auf Armierungseisen getroffen.
Reduzieren Sie den Druck auf die Bohrkrone um dieses problemlos zu
durchtrennen.
Sie können den Druck wieder erhöhen, wenn Sie die Armierungseisen
durchtrennt haben.
Bohrkronenverlängerung
Wenn Sie tiefer als die Nutzlänge Ihrer Bohrkrone bohren müssen:
Bohren Sie zunächst nur so weit, wie die Nutzlänge der Krone es
zulässt.
Entfernen Sie die Krone und lösen den Bohrkern aus dem Loch, ohne
die Kernbohranlage zu bewegen.
Schieben Sie die Krone wieder ins Bohrloch.
Schrauben Sie eine entsprechende Verlängerung zwischen Bohrkrone und
Motor. Wenn die Bohrkronenaufnahme 1¼‘‘ beträgt, vergessen Sie bitte
nicht die Kupferringe zum leichteren Lösen der Bohrkrone.

12
Überlastungsschutz
Die EBM 300/3 P ist zum Schutz von Bediener, Motor und Bohrkrone mit
einem mechanischen, elektronischen und thermischen Überlastungsschutz
ausgerüstet.
Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird
mittels einer Rutschkupplung die Bohrspindel vom Motor
entkoppelt.
Elektronisch: Zur Warnung des Bedieners vor Überlastung des
Bohrgerätes bei zu großer Vorschubkraft ist am
Schalterkasten eine Leuchtdiode eingebaut. Im Leerlauf
und bei normaler Belastung erfolgt keine Anzeige. Bei einer
Überlastung leuchtet die Diode rot. In diesem Falle ist die
Maschine zu entlasten. Bei längerer Nichtbeachtung der
roten Anzeige erfolgt über die Elektronik eine selbständige
Abschaltung der Maschine. Nach Entlastung und Aus- und
Wiedereinschalten des Geräteschalters kann normal
weitergearbeitet werden.
Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die
Maschine schaltet in diesem Falle selbständig ab und kann
erst nach entsprechender Abkühlung (ca. 2 min) wieder in
Betrieb genommen werden. Die Abkühlzeit ist abhängig von
der Erwärmung der Motorwicklung und der
Umgebungstemperatur.
Sicherheitskupplung
Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen.
Sie ist ein Behelfsmittel und kein absoluter Schutz, deshalb sollten Sie
umsichtig bohren. Um ihre Funktionsfähigkeit zu erhalten, sollte sie
max. 2 s durchrutschen. Sie muss bei übermäßigem Verschleiß von einer
autorisierten Fachwerkstatt erneuert werden.
Segmentbruch
Wenn sich während des Bohrens ein Diamantsegment, Teile der Armierung
oder ähnliches löst und die Bohrkrone dadurch verklemmt, beenden Sie die
Arbeit an dieser Bohrung und bohren Sie ein Loch mit dem selben Zentrum
und einem 15 bis 20 mm größeren Durchmesser.
Versuchen Sie nicht mit einer anderen Bohrkrone gleichen
Durchmessers die Bohrung zu beenden!

13
Bohrkronen
Diamantbohrkronen mit einem Innengewinde 1 ¼" UNC können direkt auf
die Arbeitsspindel geschraubt werden.
Für Bohrkronen mit R ½" Außengewinde sind Adapter als Zubehör
erhältlich.
Verwenden Sie nur auf das zu bohrende Material abgestimmte
Bohrkronen. Sie schonen die Kernbohrmaschine, wenn Sie nur
rundlaufende und nicht deformierte Bohrkronen verwenden.
Achten Sie darauf, dass die Diamantsegmente ausreichenden Freischnitt
gegenüber dem Bohrkronenkörper gewährleisten.
Nach dem Bohren
Wenn Sie Ihre Bohrung beendet haben:
Ziehen Sie die Bohrkrone aus dem Loch heraus.
Schalten Sie den Motor aus. Benutzen Sie den Motorschalter und nicht
den PRCD zu diesem Zweck.
Schließen Sie die Wasserversorgung.
Bohrkern entfernen, wenn er in der Bohrkrone bleibt
Trennen Sie die Bohrkrone vom Motor.
Stellen Sie die Bohrkrone senkrecht.
Klopfen Sie leicht mit einem hölzernen Hammerstiel gegen das Rohr,
bis der Bohrkern herausrutscht. Die Bohrkrone nie mit Gewalt gegen
eine Wand schlagen, oder mit Werkzeugen wie Hämmern oder
Maulschlüsseln traktieren, da sich das Rohr sonst verziehen kann und
weder der Bohrkern sich herauslösen, noch die Bohrkrone sich
wiederverwenden lässt.
Bohrkern entfernen bei einem Sackloch
Brechen Sie den Kern mit einem Keil oder Hebel ab. Heben Sie den Kern
mit einer geeigneten Zange heraus oder bohren Sie ein Loch in den Kern,
schrauben eine Ringschraube hinein und ziehen Sie ihn daran heraus.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt
Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.

14
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Reinigen Sie nach Beendigung der Bohrarbeiten die Kernbohreinheit.
Fetten Sie danach das Bohrspindelgewinde ein. Die Lüftungsschlitze
müssen stets sauber und offen sein. Achten Sie darauf, dass beim
Reinigungsvorgang kein Wasser in die Kernbohrmaschine eindringt.
Nach den ersten 150 Betriebsstunden muss das Getriebeöl ersetzt
werden.
Eine Erneuerung des Getriebeöls bewirkt eine deutliche Erhöhung der
Lebensdauer des Getriebes.
Nach ca. 200 Betriebsstunden sind die Kohlebürsten durch einen
Elektrofachmann zu kontrollieren und gegebenenfalls auszutauschen
(nur Original – Kohlebürsten verwenden)
Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann
überprüfen lassen.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recycelfähigen Materialien hergestellt.
Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet.
Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die
angebotenen Sammeleinrichtungen ermöglicht.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge
getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.

15
Geräusch/ Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Abschaltkohlen
Das Elektrowerkzeug ist zum Schutz des Motors mit einer selbst-
abschaltenden Kohlebürste ausgestattet. Sind die Kohlen abgenutzt,
schaltet die Maschine selbstständig ab.
In diesem Fall müssen beide Kohlebürsten gleichzeitig durch Original-
Kohlebürsten von einer autorisierten Elektrofachkraft ausgewechselt
werden.

16
Verhalten bei Störungen
Schalten Sie die Maschine
bei Betriebsstörungen aus,
trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik
der Maschine dürfen nur von einem Elektrofachmann
vorgenommen werden.
Fehlersuche
Fehler
Mögliche Ursache
Beh
ebung
Gerät läuft nicht
Netzstromversorgung
unterbrochen
Netzkabel oder Stecker defekt
Schalter defekt
PRCD-Schalter ausgeschaltet
Anderes Elektrogerät
einstecken, Funktion prüfen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
Von Elektrofachkraft prüfen und
gegebenenfalls ersetzen lassen
PRCD-Schalter einschalten
(RESET)
Motor läuft-
Bohrkrone dreht
nicht
Getriebe defekt Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Bohrgeschwindig-
keit lässt nach
Wasserdruck/Wasserdurchfluss
zu hoch
Bohrkrone defekt
Getriebe defekt
Bohrkrone poliert
Wassermenge regulieren
Bohrkrone auf Beschädigung
prüfen und gegebenenfalls
austauschen
Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren
Bohrkrone auf Schärfstein
schärfen dabei Wasserspülung
laufen lassen
Motor schaltet ab Gerät kommt zum Stillstand
Gerät zu warm
Überlastschutz des Motors hat
angesprochen
Kohlebürsten abgenutzt –
Abschaltkohle schaltet ab
Gerät gerade führen
Gerät entlasten und durch
Betätigen des
Schalters Gerät wieder
hochfahren lassen
Lassen Sie beide Kohlebürsten
von einer Elektrofachkraft
wechseln
Wasser tritt am
Getriebegehäuse
aus
Wellendichtringe defekt Lassen Sie das Gerät von einer
Vertragswerkstatt reparieren

17
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät
unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt
wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische
Daten“ beschriebene Produkt mit folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 61 029, EN 55 014, EN 61 000
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
13.05.2014

18
ENGLISH
Important Instructions
Important instructions and warning notices are allegorated on the machine
by means of symbols:
Before you start working, read the
operating instructions of the machine.
Work concentrated and carefully. Keep
your work-place clean and avoid dangerous
situations.
In orde
r to protect the user, take
precautions.
In order to protect yourself, implement the following actions:
Use ear protection
Wear safety goggles
Wear a helmet
Use protective gloves
Wear protective boots
Warning notices
Warning of general danger
Warning of dangerous voltage
Warning of hot surface
Machine, drill bit and rig are heavy
- danger of being crushed
Danger of being ripped or cut

19
Technical Data
Wet Diamond Core Drill EBM 300 / 3 P
Rated voltage:
230 V ~
110 V ~
Power input:
2800 W
2300 W
Rated current:
13 A
20 A
Frequency: 50 - 60 Hz
Drilling diameter: 25 - 300 mm
Spindle connection: 1 ¼" UNC
Protection class: I
Degree of protection: IP 20
Net weight: about 13.6 kg
Interference suppression: EN 55014 and EN 61000
Speed No-load speed Rated speed
450 rpm 270 rpm
1100 rpm 700 rpm
1800 rpm
1250 rpm
Available accessories:
Item
Order No.
Diamond drill rig BST 300 with quick
-
change adapter
09626
Fastening
set concrete / stone
35720
Copper rings for easy removal of the drill bit
35450
Adapter 1 ¼" i
–
½" i
35116
Quick action bracing unit
35730
Water tank 10 l metal
35810
Wet/dry vacuum cleaner DSS 25 A
099
15
Diamond drill bits
Ø
41
–
3
0
0 mm
Drill b
it extensions
Supply
Diamond core drill EBM 300/3 P with ball valve and GARDENA
connector, operating instructions, one spanner SW 32 and one spanner
SW 41 in a cardboard box.

20
Application for Indented Purpose
The diamond core drill EBM 300/3 P is indented for professional use and
may be used by instructed personnel only.
With the appropriate wet drill bits, the machine may be used for wet
drillings only, e.g. in concrete, stone and masonry.
It may be used with a suitable diamond drill rig only.
Safety Instructions
Safe work with the machine is only possible if you
read
this operating instruction and follow the instructions
contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the
first use, the user should absolve a practical training.
If the mains cable gets damaged or cut during use, do not
touch it, but instantly pull the plug out of the socket. Never
use the tool with a damaged mains cable.
When drilling in ceilings or walls make sure you will not cut
through electrical mains, gas or water pipes. Use metal
detection systems if needed.
Prior to the start of your work, consult a statics specialist to
determine the exact drilling position.
If drilling through ceilings, secure the place below, because
the core may fall downward.
Pay attention that the tool is not exposed to directo rain.
Do not use the tool in an environment with danger of explosion.
Do not use the tool standing on a ladder.
Do not drill in asbestos-containing materials.
Never carry the tool at its cable and always check the tool, cable and
plug before use. Have damages only repaired by specialists. Insert the
plug into the socket only when the tool switch is off.
Modifications of the tool are prohibited.
The machine should only work under supervision of sbd. Plug and
switch the machine off if it is not under supervision, e.g. in case of
putting up and stripping down the machine, in case of voltage drop or
when fixing or mounting an accessory.
