EIBENSTOCK EFB 152 PX User manual

GB
Originalbetriebsanleitung. ……….3 – 12
Original Instructions....................13 – 22
EFB 152 PX
D

2

3
DEUTSCH
Wichtige Hinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Schutzhandschuhe,
Schutzschuhe sowie feste Arbeitskleidung tragen!
Gehörschutz tragen
Schutzbrille tragen
Schutzhandschuhe tragen
Schutzschuhe tragen

4
Technische Daten
Fliesenbohrgerät EFB 152 PX
Nennspannung: 230 V ~
Leistungsaufnahme: 1150 W
Nennstrom: 6,7 A
Bestellnummer: 0662B
Frequenz: 50 - 60 Hz
Nenndrehzahl: 250 – 1000 min-1
Maximaler Bohrdurchmesser: 122 mm
Werkzeugaufnahme: G ½“ Innengewinde
Schutzklasse: I
Schutzgrad: IP 20
Gewicht: ca. 19 kg
Funkentstörung nach: EN 55014 und EN 61000
lieferbares Sonderzubehör :
Artikel
Bestell Nr.
Klappgestell ( Höhe 850 mm )
37473
Adapterring zum Fixieren von Fliesen ab 10 cm 38003
Diamantbohrkronen
R
½¨
a
Nutzlänge
4
0mm Ø22
-
122mm
Schnellwechseladapter G½"a / G½"i 38004
Weitere Informationen zu unseren Produkten sowie zum umfangreichen
Zubehörsortiment finden Sie unter: www.eibenstock.com
Lieferumfang
Fliesenbohrgerät mit Wasserauffangbecken, Pumpe, Adapter G½"i - G½"a
Transportgriff, Zusatzgriff für Niederhalter, Montagewerkzeug und
Bedienungsanleitung im Karton.
Bestimmungsgemäßer Gebrauch
Das Fliesenbohrgerät dient in Verbindung mit den dafür geeigneten
Bohrkronen zum Bohren von Fliesen und Platten aus keramischem Material
und Naturstein ausschließlich im Nassschnitt.
Der Durchmesser der Bohrkrone sollte 122 mm nicht überschreiten.

5
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist
nur möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden.
Wird bei der Arbeit die Anschlussleitung bes
chädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Arbeiten Sie nicht in der Nähe von explosiven oder leicht
entflammbaren Stoffen.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Manipulationen am Gerät sind nicht erlaubt.
Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie
Schäden nur von einem Fachmann beseitigen. Stecker nur bei
ausgeschalteter Maschine in die Steckdose stecken.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei
Auf- und Abbauarbeiten, bei Spannungsabfall, bei der Montage eines
Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund
stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im
unbeaufsichtigten Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht
und befestigt wird, und lassen Sie das Werkzeug im Leerlauf 30
Sekunden laufen. Sofort ausschalten, wenn beträchtliche
Schwingungen auftreten oder wenn andere Mängel festgestellt werden.
Führen Sie beim Arbeiten das Netzkabel bzw. Verlängerungskabel
und den Absaugschlauch nach hinten vom Gerät weg.
Beim Betreiben des Gerätes darf in keiner Gebrauchslage
Kühlwasser in den Motor und die elektrischen Einbauteile
eindringen.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung
durch den Fachmann unterzogen werden.
Tragen Sie das Gerät niemals am Kabel.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Tragen Sie beim Arbeiten mit dieser Maschine einen
Schutzhandschuhe, Gehörschutz und eine Schutzbrille.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

6

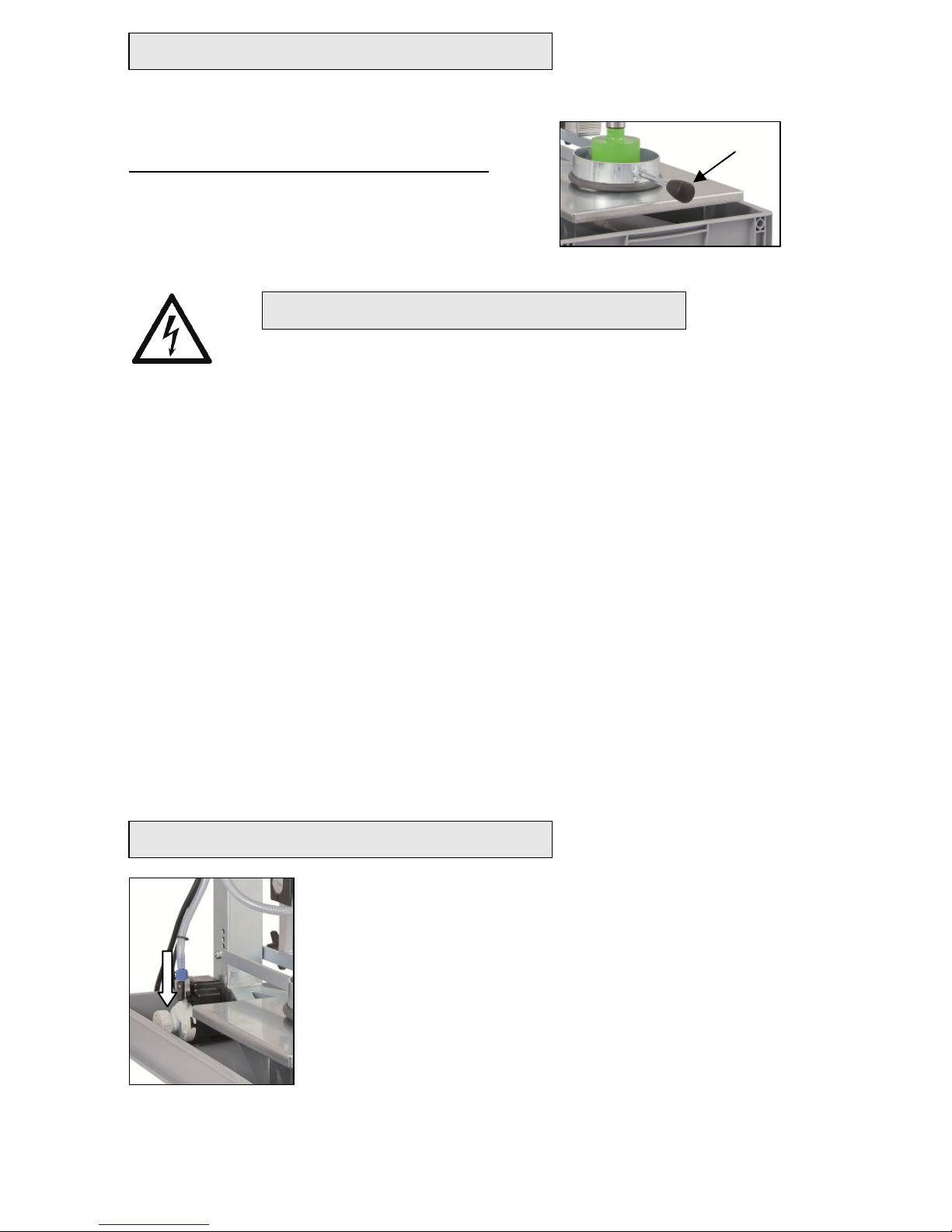

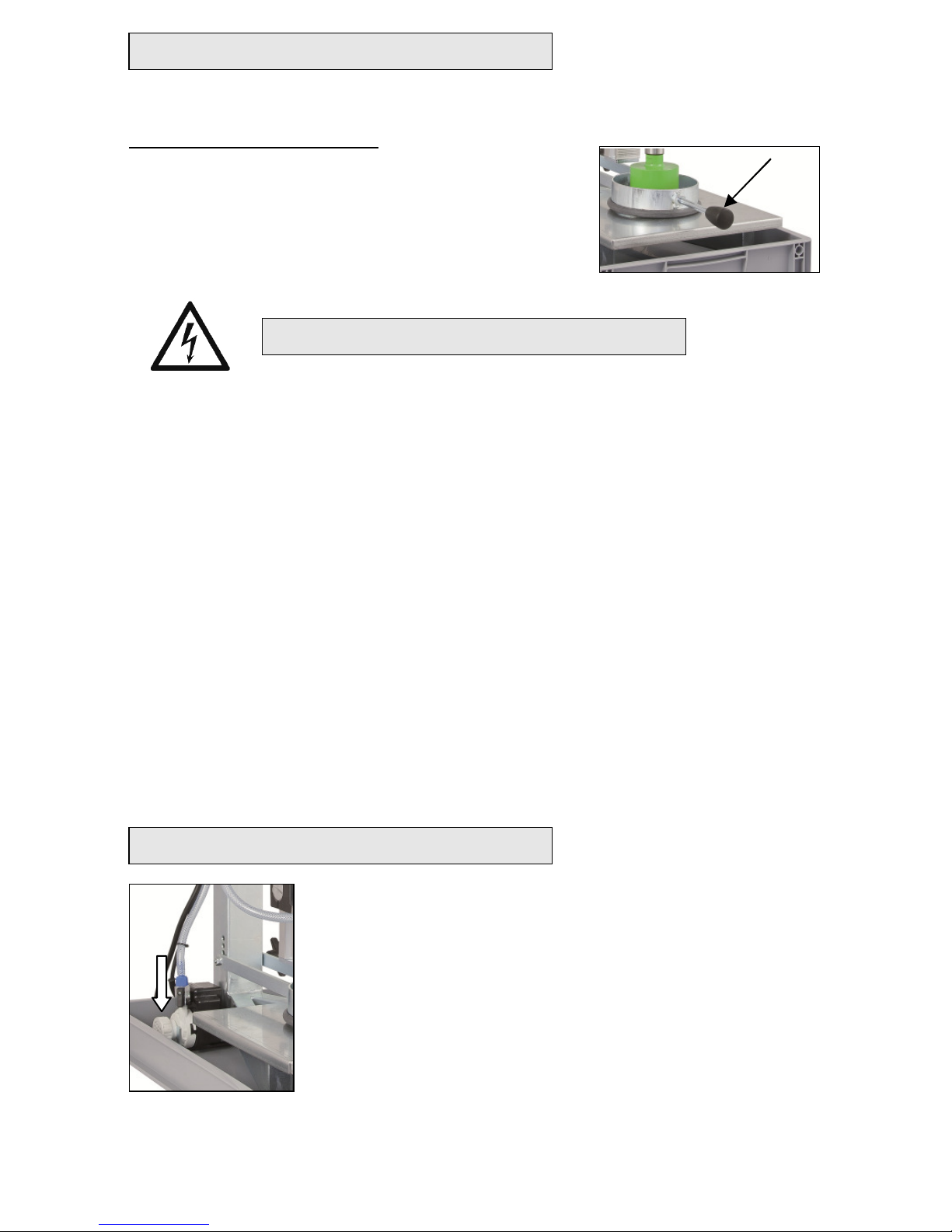

Montage des Griffes
Montieren Sie vor Inbetriebnahme der Maschine den beiliegenden Griff.
Zusatzgriff für Niederhalter:
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung
und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Das EFB 152 PX ist in Schutzklasse I ausgeführt.
Zum Schutz des Bedieners darf die Maschine nur über eine
Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb
standardmäßig mit integriertem PRCD – Schutzschalter zum Einsatz an
einer Schutzkontaktsteckdose geliefert.
!
Achtung!
Der PRCD – Schutzschalter darf nicht im Wasser liegen.
PRCD – Schutzschalter nicht zum Ein- und Ausschalten der
Maschine verwenden.
Vor Arbeitsbeginn die ordnungsgemäße Funktion durch
Drücken der TEST- Taste überprüfen.
Verwenden Sie nur 3-adriges Verlängerungskabel mit ausreichendem
Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem
Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.
Wasseranschluss
Die
EFB 15
2
PX
verfügt über einen Wasserkreislauf
mittels Pumpe. Vor der Inbetriebnahme der
Maschine ist die Auffangwanne soweit mit Wasser
zu befüllen, bis der Ansaugstutzen der Pumpe
vollkommen mit Wasser bedeckt ist. Nur so ist der
einwandfreie Betrieb gewährleistet.
Betreiben Sie die Maschine nur mit ausreichender
Wasserzufuhr, da im Trockenbetrieb die Dichtungen
beschädigt werden.
Elektrischer Anschluss
Schrauben Sie diesen in den Niederhalter und
ziehen Sie ihn mit einem Maulschlüssel SW 17
fest an.

7
Geräteschutz
Falsche Handhabung kann zu Schäden am Gerät und zur Verletzung des
Bedieners führen. Benutzen Sie nur das vom Hersteller empfohlene
Zubehör. Das Gerät ist mit einem thermischen Überlastungsschutz
ausgerüstet. Mit Hilfe eines Thermoelementes wird der Motor bei
anhaltender Überlastung vor Zerstörung geschützt. Die Maschine schaltet
in diesem Falle selbständig ab und kann erst nach entsprechender
Abkühlung (ca. 2 min) wieder in Betrieb genommen werden. Ein-
/Ausschalter drücken. Abkühlzeit ist abhängig von der Erwärmung der
Motorwicklung und der Umgebungstemperatur.
Nur Original EIBENSTOCK - Zubehör verwenden.
Bohrkronen
Bohrkronen mit einem Außengewinde R ½" können direkt in die
Arbeitsspindel geschraubt werden. Verwenden Sie nur auf das zu bohrende
Material abgestimmte Bohrkronen. Sie schonen das Gerät, wenn Sie nur
rundlaufende und nicht deformierte Bohrkronen verwenden.
Achten Sie darauf, dass die Segmente des Werkzeuges ausreichenden
Freischnitt gegenüber dem Bohrkronenkörper aufweisen.

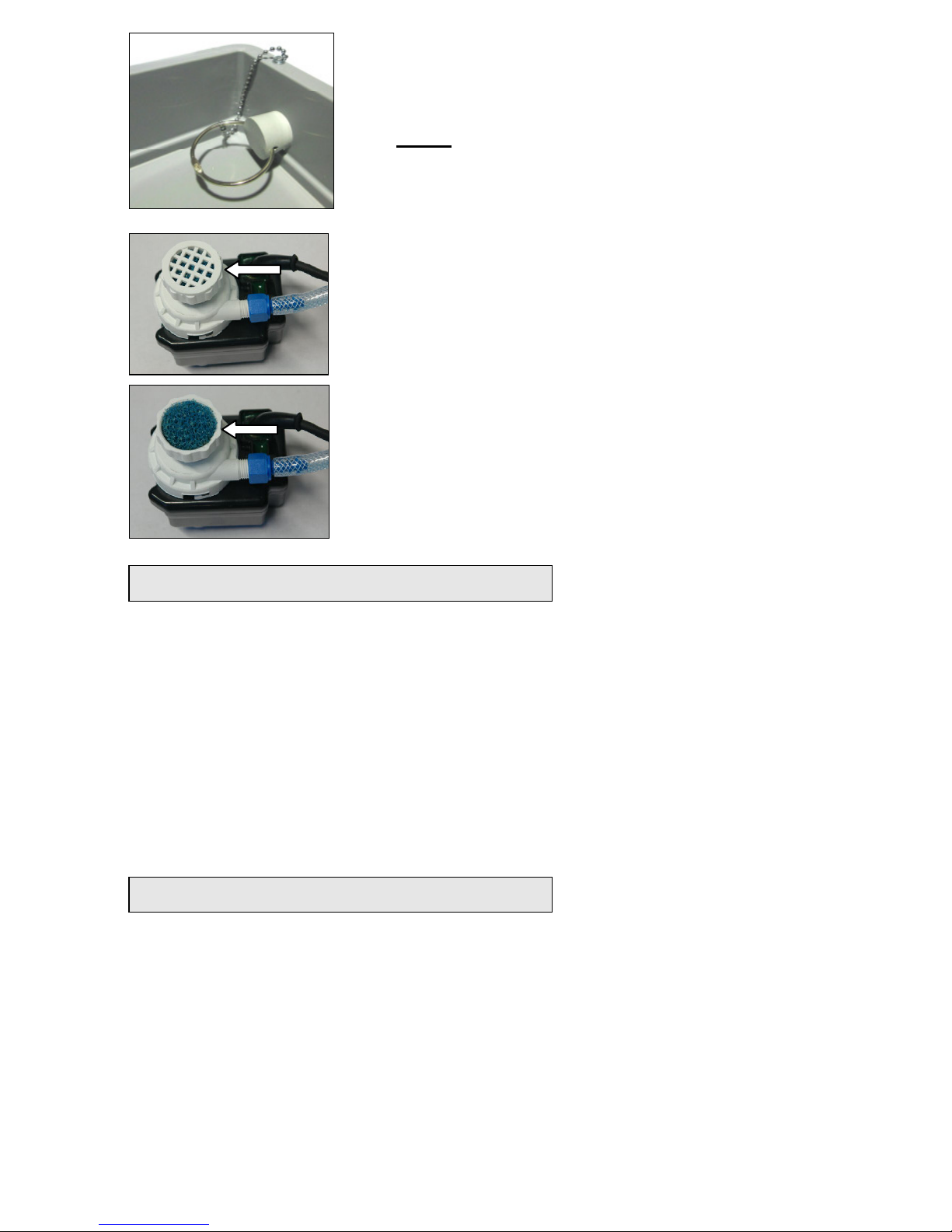

Zum Schutz der Pumpe vor verschmutztem
Kühlwasser ist diese mit einem Filterschwamm
ausgestattet.
Dieser sollte regelmäßig gereinigt werden.
Dazu entfernen Sie die aufgesteckte Gitterabdeckung,
entnehmen den Schwamm und reinigen ihn unter
klarem Wasser.
Wasserablauf
der Wanne
mit Verschlussstopfen
von innen verschließen!

8
Bohrkronenwechsel
Vorsicht!
Vor allen Arbeiten am Gerät, Netzstecker ziehen!
Das Werkzeug kann durch den Einsatz oder durch
Schärfen heiß werden. Sie können sich die Hände
verbrennen oder sich an den Segmenten schneiden
bzw. reisen. Benutzen Sie für den Werkzeugwechsel
deshalb immer Arbeitsschutzhandschuhe.
Die Bohrspindel hat Rechtsgewinde.
Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 32, der an
der Bohrspindel angesetzt wird.
Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so das Gerät
beschädigt wird. Etwas wasserfestes Fett, aufgetragen auf dem
Bohrspindelgewinde, erleichtert das Lösen der Bohrkrone.
Ein-/ Ausschalten
Einschalten: Ein-/Ausschalter betätigen. Kontrolllampe im Schalter
leuchtet.
Ausschalten: Ein-/Ausschalter erneut betätigen. Kontrolllampe im
Schalter erlischt.
Das Gerät ist mit einem Stellrad versehen über
das die Drehzahl zwischen 250 und 1000 min-1
stufenlos geregelt werden kann.
Ein Dauerbetrieb mit verminderter Drehzahl kann
zu einer früheren Abschaltung führen, da dem
Motor dann weniger Kühlluft zur Verfügung steht
und dieser dadurch deutlich schneller überhitzt.
(siehe Kapitel Geräteschutz)
Einstellung 1 2 3 4 5 6
Drehzahl(min-1) 250 330 400 600 700 1000
Bohrkronen Ø/mm 93-122
69-92 50-68 35-49 30-34
22-29
Die für die verschiedenen Bohrkronendurchmesser empfohlenen
Drehzahlen sind Richtwerte und können materialabhängig abweichen.

9
Handhabung
Vorbereitung
Für Bohrungen bis zu einem Durchmesser von 40
mm verwenden Sie die Abdeckplatte. Für
Bohrungen größer 40 mm ist diese unbedingt zu
entnehmen.
Bohren
Legen Sie die zu bohrende Fliese bzw. Platte auf
den Bohrtisch und richten Sie sie aus.
Fixieren Sie das Werkstück mit dem Niederhalter
der gleichzeitig auch Schutz gegen
herumspritzendes Wasser ist.
Vorsicht!
Die Fliese kann brechen oder sich drehen!
Arbeiten Sie umsichtig!
Der Niederhalter kann je nach Materialstärke in
der Höhe verstellt werden.
Lösen Sie dazu die Flügelschraube und ziehen
Sie die Schraube heraus. Bringen Sie den
Niederhalter in die gewünschte Höhe, setzen Sie
die Schraube wieder ein und ziehen Sie sie fest
an.
Stellen Sie die für den Bohrkronendurchmesser korrekte Drehzahl am
Stellrad ein und schalten Sie die Maschine an. Richten Sie sich dabei nach
den Angaben des Bohrkronenherstellers. Betätigen Sie den Geräteschalter.
Die Pumpe schaltet zeitgleich mit der Maschine an. Die Wassermenge
können Sie über den Minikugelhahn an der Pumpe regulieren. Beginnen
Sie erst mit dem Bohren, wenn ausreichend Wasser aus der Bohrkrone
austritt.
Achtung!
Das Werkstück kann beim Anbohren verrutschen. Arbeiten Sie
konzentriert!
Bohrkrone vorsichtig aufsetzen und nur mit geringem Vorschub
bohren um das Zerbrechen des Werkstückes zu vermeiden.
Entnehmen des Werkstückes
Schließen Sie die Wasserzufuhr und schalten Sie die Maschine ab.
Vorsicht!
Die Bohrkrone läuft nach, wenn Sie das Gerät ausgeschalten haben.

10
Beachten Sie beim Herausnehmen der Fliese, d
ass die
gebohrte Kante scharf sein kann.
Sie könnten sich schneiden.
Schutzhandschuhe tragen!
Anwendung ohne Auffangwanne
Zum Bohren von großformatigen Fliesen und Platten sowie auf bereits
verlegten Flächen wird die EFB 152 PX, ohne Wanne, direkt auf das zu
bohrende Material gestellt. Zum Erreichen der entsprechenden Bohrtiefe
montieren Sie den mitgelieferten Adapter G½"i - G½"a zwischen
Arbeitsspindel und Bohrkrone. Um die notwendige Wasserversorgung zu
gewährleisten, muss die Pumpe in einen geeigneten mit Wasser gefüllten
Behälter (z.B.: Eimer) gesetzt werden.
Außerdem empfehlen wir die Verwendung eines Wassersammelrings in
Verbindung mit einem Nass-/Trockensauger(z.B.: DSS 25A / DSS 50A).
Pflege und Wartung
Achtung!
Vor Beginn der Wartungs- oder Reparaturarbeiten
unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung
und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu
überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine
autorisierte Werkstatt ausführen zu lassen.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör
sind aus recyclefähigen Materialien hergestellt, wodurch eine

11
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht wird.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-
und Elektronik Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder
zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des
Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel:
Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der
Hände, Organisation der Arbeitsabläufe.

12
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder
unsachgemäße Behandlung zurückzuführen sind, bleiben davon
ausgeschlossen. Schäden, die durch Material- oder Herstellfehler
entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung
beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät
unzerlegt an den Lieferer oder eine EIBENSTOCK- Vertragswerkstatt
gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische
Daten“ beschriebene Produkt mit folgenden Normen oder normativen
Dokumenten übereinstimmt:
EN 61 029, EN 55 014, EN 61 000
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
25.04.2014

13
ENGLISH
Important Instructions
Important instructions and warning notices are allegorized on the machine
by means of symbols:
Before you start working, read the operating
instructions of the machine.
Work concentrated and carefully. Keep your
workplace clean and avoid dangerous situations.
In order to protect the user, take precautions.
During work you should ear protectors, wear goggles, protective gloves,
boots and sturdy working clothes!
Wear ear protectors
Wear goggles
Wear protective gloves
Wear protective boots

14
Technical Data
Tile Drilling Machine EFB 152 PX
Rated voltage: 230 V ~
Power input: 1150 W
Rated current: 6.7 A
Order no.: 0661P
Frequency: 50 - 60 Hz
Rated speed: 250 – 1000 rpm
Max. drilling diameter: 122 mm
Spindle thread: R ½“ internal thread
Protection class: I
Degree of protection: IP 20
Weight: about 19,0 kg
Interference suppression: EN 55014 and EN 61000
Available accessories :
Item
Order
N
o.
Folding table ( height : 850 mm) 37473
Adapter ring for fixing of small tiles from 10 cm 38003
Diamond drill bits R1⁄2”ausable length 40mm, Ø22-122mm
Quick change adapter G½"a / G½"i 38004
For further information about our products and our wide range of
accessories please see: www.eibenstock.com
Supply
Tile Drilling Machine with pan, pump, Adapter G½"m - G½"f, maneuver for
transportation of the injured, additional handle for hold-down, assembly tool
and manual in a cardboard box
Application for Indented Purpose
Together with the appropriate bits, the tile drilling machine is used for
drilling tiles and plates of ceramic material or natural stone (only wet
drilling).
The diameter of the drill bit should not exceed 122 mm.

15
Safety Instructions
Safe work with the machine is only possible if you
read
this operating instruction and follow the instructions
contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the first
use, the user should absolve a practical training.
If the connection cable gets damaged or cut during the
use, do not touch it, but instantly pull the plug out of the
socket. Never use the tool with a damaged connection
cable.
Do not work near materials which are explosive or easily inflammable.
Do not work with materials containing asbestos.
Modifications on the tool are prohibited.
Always check the tool, cable and plug before use. Have damages only
repaired by specialists. Only insert the plug into the socket when the
machine is switched off.
The machine should only work under supervision of somebody. Pull
the plug and switch the machine off if it is not under supervision, e.g. in
case of putting up and stripping down the machine, in case of setting
up and striking, voltage drop or when fixing or mounting an accessory.
Switch the machine off if it stops for whatever reason. This way, you
avoid that it starts suddenly and not under supervision.
Do not use the tool if one part of the housing is damaged or in case of
damages on the switch, cable or plug.
Before use, make sure that the tool is correctly fixed and fastened. Let
it run for about 30 seconds in a safe position. If considerable vibrations
occur or if other defects are recognised, switch off immediately.
While working, lead the line cord / extension cord or the extraction hose
to the back away from the tool.
When using the machine, no cooling water is allowed to get into
the motor and the electric mounting parts, no matter in which
position you work.
Power tools have to be inspected by a specialist in regular intervals.
Never carry the tool at its cable.
Do not touch rotating parts.
Persons under 16 years of age are not allowed to use the tool.
When working with the tool, wear protective gloves,ear protectors and
goggles.
For further safety instructions, please refer to the enclosure!

16
Fitting the handle
Please fit the handle provided before the machine is started up for the first
time:
Additional handle for hold-down device:
First, check the correspondence between voltage and frequency against
the data mentioned on the identification plate. Voltage differences from
+ 6% to – 10% are allowed.
The EFB 152 PX is made in protection class I.
For protection purposes, the machine can only be run with a GFCI. For this
reason, the EFB 152 PX is standard delivered with an integrated PRCD
protective switch which can be used for a ground socket
!
Attention!
The PRCD protective switch must not lay down in water.
PRCD protective switches must not be used to switch the
tool on and off.
Before starting your work, check the proper function by
pressing the TEST button .
Only use 3-wire extension cords with a sufficient cross-section. A cross-
section which is too small might cause a considerable drop in performance
and an overheating of machine and cable.
Water Supply
The
EFB 15
2
PX
has a water circulation by means
of a pump. Before you start working with the
machine, fill the pan with water until the suction
connection is competely covered. This is the only
way to assure a proper operation.
Only have the machine run with enough water
supply. Dry-drilling could damage the seals
Electrical Connection
Screw this into the hold-down device and
tighten it with an SW 17 open-ended spanner.

17
Tool Protection
Wrong handling can cause damages on the tool and injuries of the user.
Only use accessories recommended by the manufacturer.
By means of a thermal sensor, in case of continuous overload, the motor is
protected against destruction. In fact, the machine switches off
automatically and only can be switched on again after a certain cooling
period (about 2 minutes). Press the on/off switch. The cooling period
depends on the heating of motor winding and ambient temperature.
Only use original accessories made by EIBENSTOCK.
Drill Bits
Drill bits with an external thread R ½“ can be screwed directly in the work
spindle. Always use drill bits matching the material which has to be drilled .
You can treat the machine carefully by using only drill bits that are balanced
and undeformed.
Pay attention that the segments of the tool have enough relief cut toward
the drill bit body.
The pump is equipped with a filter sponge to protect it
against dirty cooling water.
This should be cleaned regularly.
To clean the pump, take off the push-on grille, remove
the sponge and clean it with clean water.
Drain the drip pan with plug from inside sealed!

18
Drill Bit Changing
Attention!
Before any work on the tool, disconnect the plug from
the mains!
When you use or sharpen the machine, it might heat up
enormously. You could burn your hands or get cut or
ripped by the segments. Therefore, always use
protective gloves when changing the drill bit.
The drill spindle has a right-hand thread.
To hold on spindle use an jaw wrench SW 32.
Never remove the drill bit with impacts because this way the machine will
be damaged.
With some waterproof grease which is put on the drill bit thread you can
remove the drill bit easier.
It is also a good help for easy removing to put a copper ring between the
spindle and the drill bit.
Switching on and off
Switching-on: Press on/off switch. LED in the switch goes on.
Switching-off: Press on/off switch again. LED goes out.
The machine is equipped with an adjusting wheel in
order to allow a stepless speed control from 250 to
1000 rpm.
Permanent use with low speed could cause an
earlier switch-off, because the motor then gets less
cooling air and therefore heats up faster.
(see chapter Tool Protection)
Setting 1 2 3 4 5 6
Speed (rpm) 250 330 400 600 700 1000
Drill Bit Ø/mm 93-122
69-92 50-68 35-49 30-34 22-29
The speeds recommended for the different drill bits are recommended
values and can deviate dependent on material.

19
Use
Preparation
Use the cover plate for holes up to 40 mm in
diameter. The cover plate must be removed
for holes larger than 40 mm.
Drilling
Put the tile or plate you want to drill on the drilling
table and adjust it.
Fix the workpiece with the hold-down which fulfils the
task as a splash guard as well.
Attention!
The tile might break or move!
Work carefully!
The height of the hold-down can be adjusted
according to the material.
For this purpose, loosen the wing srew and pull out
the screw. Adjust the requested height of the hold-
down, insert the screw again and lock it.
Adjust the speed, which is correct for the drill bit diameter, on the adjusting
wheel and switch the machine on. Please decide in accordance with the
information of the drill bit manufacturer.
Press the switch on the machine. Pump and machine start at the same
time. The amount of water can be regulated via the mini ball valve at the
pump. Do not start working until enough water is running from the drill bit.
Attention!
The workpiece might slip while drilling. Work concentrated!
Put the drill bit gently on the workpiece and drill with a low feed rate in
order not to break the tile.
Removing the workpiece
Close the water supply and switch the machine off.
Attention!
The drill bit has a lag when you have switched the machine off.
When removing the tile, please pay attention that its drilled
edges are sharp.

20
Operation without drip pan
To drill large-format tiles and slabs and on areas which have already been
laid the EFB 152 PX, without drip pan, is placed directly onto the material
to be drilled.
To achieve the appropriate drilling depth, mount the G½"i - G½"a adapter
supplied between working spindle and core bit.
The pump must be placed into a suitable water-filled container (e.g. a
bucket) in order to ensure the necessary supply of water.
We also recommend the use of a water retention ring in combination with a
wet and dry vacuum cleaner (e.g. DSS25A / DSS50A).
Care and Maintenance
Attention!
Before the beginning of maintenance or repair works, you
have to disconnect the plug from the mains.
Repairs may be executed only by appropriately qualified and experienced
personnel. After every repair the machine has to be inspected by an
electric specialist. Due to its design, the machine needs a minimum of care
and maintenance. However, the following points always have to be
observed:
Always keep the power tool and the ventilation slots clean.
During work, please pay attention that no particles get inside the
machine.
In case of failure, a repair has to be carried out by an authorised
service workshop.
