DEUTSCH
Wichtige Hinweise
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der
Maschine dargestellt:
Vor Inbetriebnahme der Maschine
Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und
lassen Sie Sorgfalt
walten.
Halten Sie Ihren Arbeitsplatz sauber und
vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Gehörschutz, Schutzbrille, Staubschutzmaske,
Schutzhandschuhe und feste Arbeitskleidung tragen!
Gehörschutz tragen
Schutzbrille tragen
Staubschutzmaske benutzen
Schutzhandschuhe tragen
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Reiß- bzw. Schneidgefahr

5
Technische Daten
Diamant-Nass-Trockensäge EDS 125
Nennspannung: 230 V ~
Leistungsaufnahme: 1250 W
Bestellnummer: 0660V
Frequenz: 50 - 60 Hz
Leerlaufdrehzahl: 12.000 min
-1
Maximaler Scheibendurchmesser: 125 mm
Werkzeugaufnahme: Ø 22,2 mm
Schnitttiefe max. : 36 mm (ohne Führungsschiene)
Schutzklasse: II
Schutzgrad: IP 20
Gewicht: ca.2,8 kg
Funkentstörung nach: EN 55014 und EN 61000
Lieferbares Zubehör :
Artikel:
Bestellnummer:
Diamanttrennscheibe 125mm 3744B
Fugenfrässcheibe 125x6 mm 37446
Diamantkurvenscheibe 115mm 3744A
Führungsschiene 750mm 37461
Führungsschiene 1500mm 37462
2er Set Saughalter für Führungsschiene 37464
Trenntisch ETT 700 09801
Trenntisch ETT 1200 09802
Auflagenverbreiterung für ETT 09803
Nass-/Trockensauger DSS 25 A 09915
Lieferumfang
EDS 125 mit Diamanttrennscheibe Ø 125mm , Montagewerkzeug und
Bedienungsanleitung im Maschinenkoffer.
Bestimmungsgemäßer Gebrauch
Die Diamantsägen sind für den professionellen Einsatz bestimmt.
Sie dürfen nur komplett montiert nach Betriebsanleitung betrieben werden.
Die EDS 125 dient unter Verwendung der entsprechenden
Diamanttrennscheibe zum Schneiden von Fliesen, Feinsteinzeug und
Naturstein sowie zur Fugensanierung im Nass- und Trockenschnitt.
Beim Nassschnitt muss die Diamanttrennscheibe über die vorhandene
Wasserzuführung mit Wasser gekühlt werden.
Beim Trockenschnitt ist eine Staubabsaugung zwingend erforderlich.
Verwenden Sie nur vom Hersteller empfohlene Diamanttrennscheiben.

6
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur
möglich,
wenn Sie die Bedienungsanleitung vollständig lesen und
die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise
im beigelegten Heft befolgt werden. Lassen Sie sich vor
dem ersten Gebrauch praktisch einweisen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten.
Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie
Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder
durchtrennt, diese nicht berühren, sondern sofort den
Netzstecker ziehen. Gerät niemals mit beschädigter
Anschlussleitung betreiben.
Das Gerät darf nicht feucht sein und nicht in feuchter
Umgebung betrieben werden.
Arbeiten Sie nicht in der Nähe von leicht entflammbaren oder explosiven
Stoffen.
Asbesthaltige Materialien dürfen nicht bearbeitet werden.
Manipulationen am Gerät sind nicht erlaubt.
Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie
Schäden nur von einem Fachmann beseitigen. Stecker nur bei
ausgeschalteter Maschine in die Steckdose stecken.
Betreiben Sie das Gerät im Freien über einen Fehlerstrom-
Schutzschalter mit max. 30 mA.
Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter
ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z.B. bei
Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei
der Montage eines Zubehörteiles.
Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen
bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten
Zustand.
Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,
bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
Überprüfen Sie, dass die auf der Scheibe angegebene Drehzahl
gleich oder größer als die Drehzahl der Maschine ist.
Verwenden Sie nur Diamant-Trennscheiben für das Elektrowerkzeug.
Diamant – Trennscheiben dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. Schleifen Sie z.B. nie mit der
Seitenfläche einer Trennscheibe.

7
Trennscheiben müssen sorgsam nach Anweisung des Herstellers
aufbewahrt und gehandhabt werden.
Trennscheiben, Flansche oder anderes Zubehör müssen genau auf die
Schleifspindel Ihres Elektrowerkzeuges passen.
Kontrollieren Sie das Zubehör vor seiner Verwendung; keine
abgebrochenen, gesprungenen oder anderweitig beschädigten
Erzeugnisse verwenden.
Sorgen Sie dafür, dass das Werkzeug vor Gebrauch richtig angebracht
und befestigt wird, und lassen Sie das Werkzeug im Leerlauf ca. 30
Sekunden in einer sicheren Lage laufen. Sofort ausschalten, wenn
beträchtliche Schwingungen auftreten oder wenn andere Mängel
festgestellt werden.
Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den
Absaugschlauch immer nach hinten vom Gerät weg.
Stellen Sie sicher, dass die Diamantscheibe vor dem Einschalten nicht
mit dem Werkstück in Berührung kommt.
Warten Sie, bis die Diamantscheibe die volle Drehzahl erreicht, bevor
Sie mit dem Schneiden beginnen.
Vorsicht! Das Werkzeug läuft nach, nachdem die Maschine
abgeschaltet wurde.
Nach Beendigung des Schneidvorgangs die Diamantscheibe erst zum
Stillstand kommen lassen, bevor Sie die Maschine ablegen.
Bremsen Sie das Werkzeug nicht durch seitlichen Druck auf die
Diamantscheibe ab.
Tragen Sie das Gerät niemals am Kabel.
Nicht in rotierende Teile fassen.
Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
Tragen Sie beim Arbeiten mit dieser Maschine einen Gehör- und
Staubschutz, eine Schutzbrille sowie Schutzhandschuhe.
Stellen Sie sicher, dass Personen im Arbeitsbereich nicht durch
herumfliegende Partikel gefährdet werden.
Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung
durch den Fachmann unterzogen werden.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Die EDS 125 ist in Schutzklasse II ausgeführt.
Zum Schutz des Bedieners darf die EDS 125 im Nassschnitt nur über eine
Fehlerstromschutzeinrichtung betrieben werden. Das Gerät wird deshalb

8
standardmäßig mit einem im Kabel integrierten PRCD – Schutzschalter
geliefert.
!
Achtung!
Der PRCD– Schutzschalter darf nicht im Wasser liegen.
PRCD– Schutzschalter nicht zum Ein- und Ausschalten
der Maschine verwenden.
Vor Arbeitsbeginn die ordnungsgemäße Funktion durch
Drücken der TEST– Taste überprüfen.
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und
-frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und – 10 % sind zulässig.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein
zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur
Überhitzung von Maschine und Kabel führen
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter (1) drücken
Ausschalten: Ein-Aus-Schalter (1) loslassen
Dauerschaltung
Einschalten: Ein-Aus-Schalter (1) drücken und in gedrücktem Zustand mit
Feststellknopf (2) arretieren
Ausschalten: Ein-Aus-Schalter (1) erneut drücken und wieder loslassen
Arbeitshinweise
Stellen Sie die Schnitttiefe ein, siehe Abschnitt „Schnitttiefe einstellen“.
Setzen Sie den Gleitschuh auf das zu schneidende Werkstück, ohne dass
die Diamantscheibe mit ihm in Berührung kommt. Schalten Sie dann das
Werkzeug ein und warten Sie, bis die Diamantscheibe die volle Drehzahl
erreicht hat.

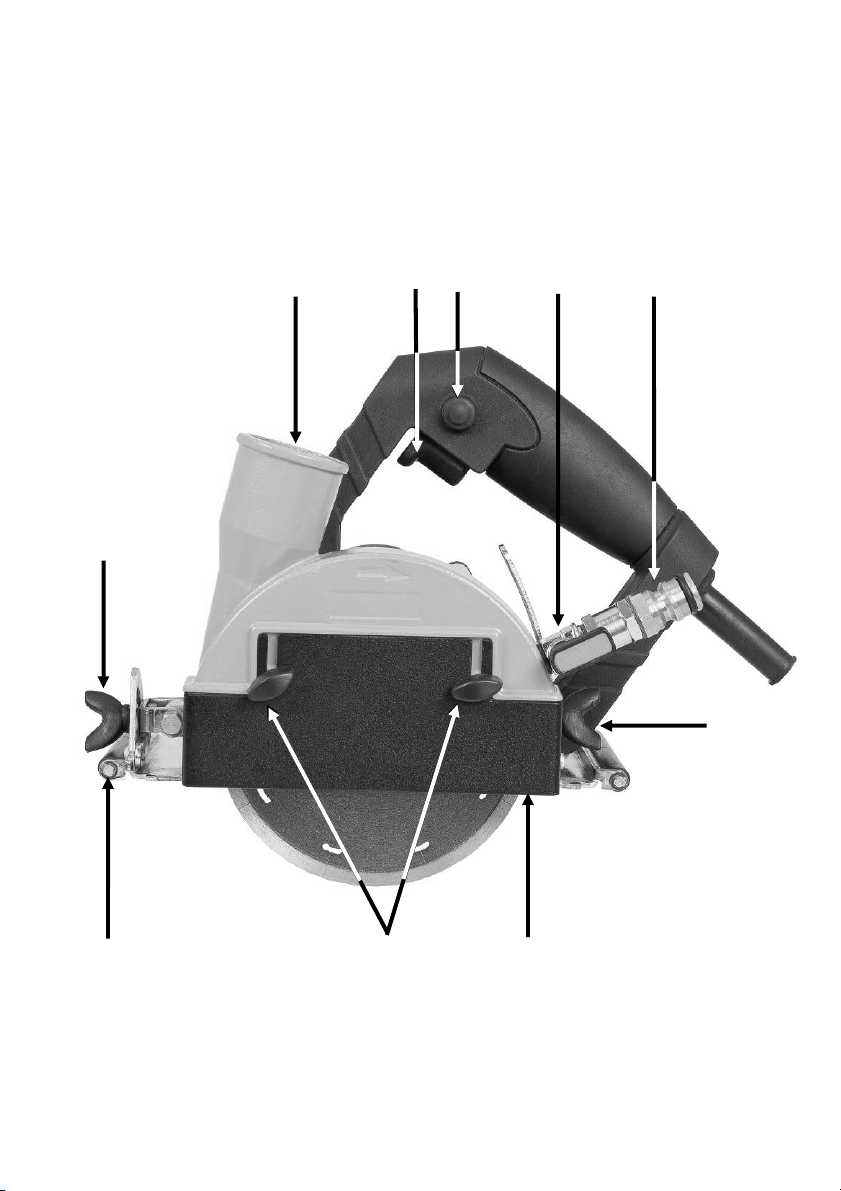

Richten Sie die linke Seitenkante (13) des Führungsschlittens an der
Schnittlinie des Werkstücks aus.
Schieben Sie nun das Werkzeug flach und gleichmäßig über die Oberfläche
des Werkstücks vor, bis der Schnitt vollendet ist.
Um saubere Schnitte zu erzielen, halten Sie eine gerade Schnittlinie und
eine gleichmäßige Vorschubgeschwindigkeit ein.
Für exakte Schnitte, insbesondere bei größeren Schnittlängen, sind
Führungsschienen (750mm und 1500mm) als Zubehör erhältlich.
Kurvenschnitte sind mit der im Lieferumfang enthaltenen Scheibe nicht
möglich, da die Diamanttrennscheibe sonst im Werkstück verkantet.

9
Belasten Sie das Elektrowerkzeug nicht so stark, dass es zum
Stillstand kommt.
Merklich nachlassender Arbeitsfortschritt und ein umlaufender Funkenkranz
sind Anzeichen für stumpf gewordene Diamanttrennscheiben. Sie können
diese durch kurze Schnitte in abrasivem Material z. B. den Eibenstock -
Diamantschärfstein oder Kalksandstein wieder schärfen.
Schnitttiefe einstellen

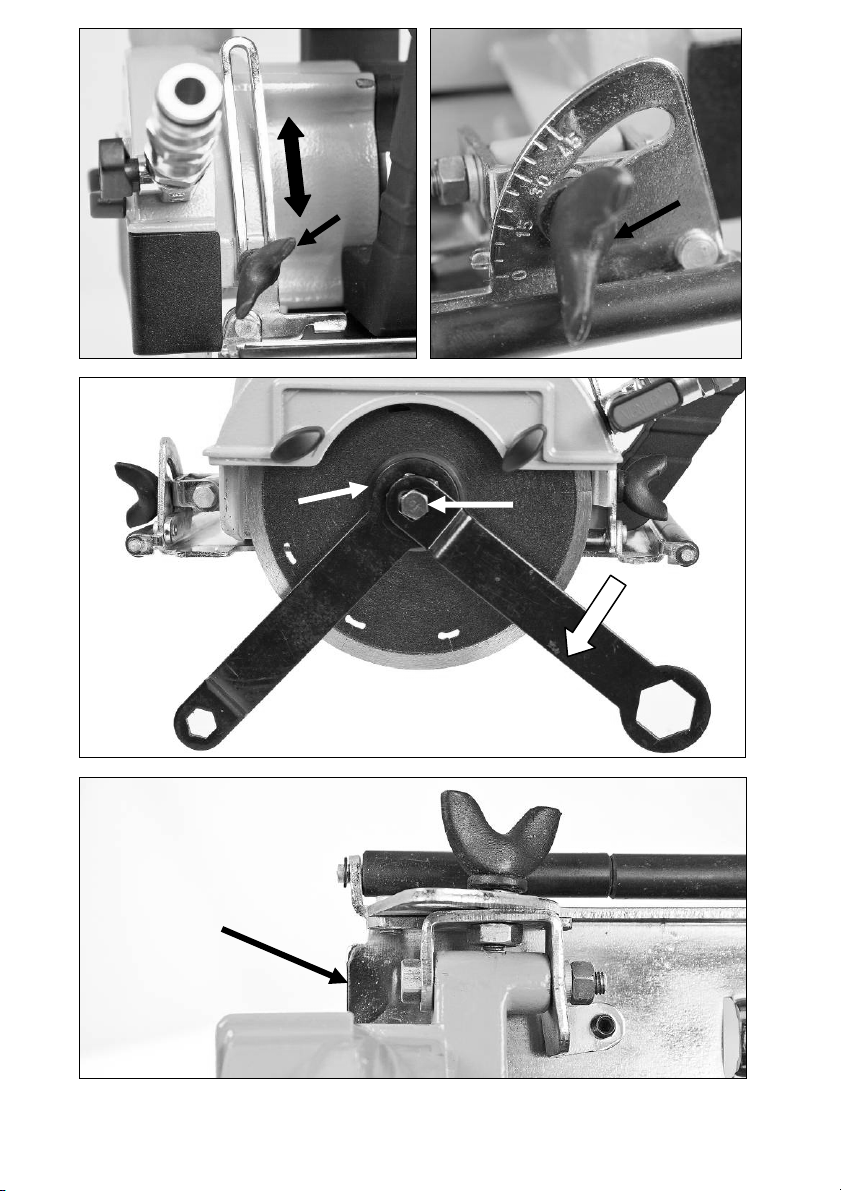

Lösen Sie die Flügelschraube (3) der Schnitttiefeneinstellung und stellen Sie
den Führungsschlitten auf die gewünschte Schnitttiefe ein.
Sichern Sie die Einstellung durch Festziehen der Flügelschraube (3).
Gehrungsschnitte
Zum Erstellen von Gehrungsschnitten muss das Abdeckblech (9) entfernt
werden. Lockern Sie dazu die beiden Flügelschrauben (8) und entfernen Sie
das Blech. Lösen Sie die Flügelschraube (4) an der Winkelskala am
Führungsschlitten. Neigen Sie die Maschine auf den gewünschten Winkel
(0°– 45°), und sichern Sie die Einstellung durch Festziehen der Flügel-
schraube (4).
Eintauchfunktion
Zum Erstellen von Ausschnitten oder auch zur Fugensanierung können Sie
mit der Diamantsäge ins Material eintauchen.
Öffnen Sie dazu die Flügelschraube (3) an der Schnitttiefeneinstellung.
Die Flügelschraube (3) muss beim Eintauchen geöffnet sein.
Setzen Sie die Maschine auf das Werkstück.
Schalten Sie die Maschine ein, ohne dass die Diamanttrennscheibe das
Werkstück berührt und tauchen Sie in das Werkstück ein.
Fixieren Sie die Flügelschraube (3), sobald Sie die gewünschte Eintauchtiefe
erreicht haben.
Arbeiten Sie hier besonders umsichtig!
Achtung!
Die genaue Schnitttiefe ist abhängig von der Abnutzung der
Diamantsegmente. Gegebenenfalls muss die erforderliche Schnitttiefe
nach einiger Zeit durch manuelles Messen kontrolliert und
entsprechend korrigiert werden.

10
Trockenschnitt
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Beim
Trockenschnitt ist deshalb ein Staubsauger zu verwenden und eine
Staubschutzmaske zu tragen.
Der passende Nass-Trocken-Sauger DSS 25 / 35 / 50 ist als Zubehör
erhältlich. Dieser wird direkt an den dafür vorgesehenen Stutzen (5) an der
Absaughaube angesteckt.
Nassschnitt
Zum Nassschnitt muss der Absaugstutzen (5) mittels des im Lieferumfang
enthaltenen Verschlussstopfens verschlossen werden.
Zur Versorgung der Maschine mit Wasser gehen Sie bitte wie folgt vor:
Schließen Sie die Maschine über das GARDENA - Stecknippel (6) an
die Wasserversorgung oder ein Wasserdruckgefäß an.
Betreiben Sie die Maschine nur mit sauberem Wasser und
ausreichender Wasserzufuhr. Diese kann über den Minikugelhahn (7)
reguliert werden.
Achtung! Der maximale Wasserdruck sollte 3 bar nicht überschreiten!
Vergewissern Sie sich, dass die Segmente genug gekühlt sind.
Ist das Wasser klar, sind die Segmente genug gekühlt.
Entleeren Sie das Wassersystem bei Frostgefahr.
Werkzeugwechsel
Vorsicht!
Die Diamant – Trennscheiben, Distanzscheiben und Flanschmutter
können durch den Einsatz heiß werden. Sie können sich die Hände
verbrennen oder sich an den Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer
Arbeitsschutzhandschuhe.
Achtung!
Vor allen Arbeiten am Gerät Netzstecker ziehen!
Lockern Sie die beiden Flügelschrauben (8) und entfernen Sie das
Abdeckblech (9).
Lösen Sie die Sechskantschraube (11) im Uhrzeigersinn (Linksgewinde!)
mit dem Ringschlüssel (SW 11), während Sie den Außenflansch (12) mit
dem zweiten Ringschlüssel (SW 19) gegenhalten.
Entfernen Sie Sechskantschraube, Außenflansch und Diamantscheibe.

11
Zur Montage der Diamantscheibe verfahren Sie in umgekehrter Reihenfolge
Ziehen Sie die Sechskantschraube gegen den Uhrzeigersinn wieder fest.
Achten Sie bei der Montage der Diamanttrennscheibe darauf, dass die
Drehrichtungspfeile auf der Diamanttrennscheibe und die Drehrichtung
des Elektrowerkzeuges (siehe Drehrichtungspfeil auf der Schutzhaube)
übereinstimmen.
Lassen Sie die Maschine in sicherer Position kurz laufen.
Bei unruhigem Lauf des Werkzeuges brechen Sie sofort die Arbeit ab.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten
unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und
Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und
Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu
halten.
Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das
Innere des Elektrowerkzeuges gelangen.
Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine
autorisierte Werkstatt ausführen zu lassen.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen
Verpackung ausgeliefert werden.
Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien
hergestellt und entsprechend zu entsorgen.
Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine
umweltgerechte, sortenreine Entsorgung über die angebotenen
Sammeleinrichtungen ermöglicht.
Nur für EU
-
Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG über Elektro-
und Elektronik- Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt
gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.

12
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,
gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A)
überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den
Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².
Messwerte ermittelt entsprechend EN 60 745.
Der in diesen Anweisungen angegebene Schwingungspegel ist
entsprechend einem in EN 60745 genormten Messverfahren gemessen
worden und kann für den Vergleich von Elektrowerkzeugen miteinander
verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen
Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der Schwingungspegel
abweichen. Dies kann die Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die
Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar
läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners
vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von
Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten,
Mineralien und Metall können gesundheitsschädlich sein. Berühren oder
Einatmen der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur

13
Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden.
Benutzen Sie möglichst eine Staubabsaugung.
Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden
Sie den Industriestaubsauger DSS 25/35/50 für Holz und/oder
Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu
tragen.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im
Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für
Sachmängel von 12 Monaten (Nachweis durch Rechnung oder
Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße
Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden
unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.
Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt
an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“
beschriebene Produkt mit folgenden Normen oder normativen Dokumenten
übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D – 08309 Eibenstock
Lothar Lässig Frank Markert
General Manager Head of Engineering
02.03.2015

14
English
Important Safety Instructions
Important instructions and warning notices are allegorized on the machine by
means of symbols:
Before you start working, read
the operating
instructions of the machine.
Work concentrated and carefully. Keep your
work-place clean and avoid dangerous
situations.
In order to protect the user, take precautions.
During work you should wear ear protectors, goggles, dust mask, protective
gloves and sturdy work clothes!
Use ear protection
Wear safety goggles
Wear a dust mask
Wear protective gloves
Warning of general danger
Warning of dangerous voltage
Warning of hot surface
Danger of being ripped or cut

15
Technical Data
Wet-Dry Diamond Saw EDS 125
Rated voltage
:
230 V ~
11
0 V ~
Power input
:
125
0 W
Rated current
11,4 A
Order Number:
0660V
Frequency: 50 - 60 Hz
No-load speed: 12.000 rpm
Max. disc diameter: 125 mm / 5”
Spindle connection: Ø 22.2 mm / 7/8”
Cutting depth max.: 36 mm / 1 3/8” (without guide rail)
Protection class: II
Degree of protection: IP 20
Net weight: ca. 2,8 kg / 6,4 Ibs.
Interference suppression: EN 55014 and EN 61000
Available accessories:
Item
Order No.
Diamond cutting
disc 125
mm
3744B
Groove cutting disc
125x6 mm
37446
Diamond curve disc 115mm
3744A
Guide rail 750 mm
37461
Guide rail 1500 mm
37462
S
et
of 2
suction holder for guide
rail
37464
Cutting table ETT 700
09801
Cutting table ETT 1200
09802
Broadening of the support surface
for ETT
09803
Industrial Vacuum Cleaner DSS 25 A
0991
5
Content of Delivery
EDS 125 with diamond cutting disc Ø 125mm, tool kit and operating
instructions in a case.
Application for Indented Purpose
The Wet-Dry Diamond Saw is intended for professional use and may only be
operated after being fully installed in accordance with the installation
instructions.
With the appropriate diamond cutting disc, the EDS 125 can be used to cut
tiles, ceramics and natural stone as well as for joint renovation by wet and
dry cutting.
During wet cutting, the diamond cutting disc must be cooled with water from
the available water supply. During dry cutting, vacuum removal of the dust is
absolutely essential.
Only diamond cutting discs recommended by the manufacturer should
be used.

16
Safety Instructions
Safe work with the machine is only possible if you read
this operating instruction completely and follow the
instructions contained strictly.
Additionally, the general safety instructions of the leaflet
supplied with the tool must be observed. Prior to the first
use, the user should absolve a practical training
Work concentrated and carefully. Keep your work place clean
and avoid dangerous situations.
In order to protect the user, take precautions.
If the mains cable gets damaged or cut during the use, do not
touch it, but instantly pull the plug out of the socket. Never use
the tool with damaged mains cable.
The tool must neither be wet nor used in humid environment.
Do not use the tool in an environment with danger of explosion.
Do not cut into asbestos-containing materials.
Modifications of the tool are prohibited.
Always check the tool, cable and plug before use and plug before use.
Have damages only repaired by specialists.
Insert the plug into the socket only when the tool switch is off.
When you work outside, the machine has to be used with a fault-current
circuit breaker with max. 30 mA.
The machine should only work under supervision of somebody.
Plug and switch the machine off if it is not under supervision, in case of
putting up and stripping down the machine, in case of voltage drop or
when fixing or mounting an accessory.
Switch the machine off if it stops for whatever reason. You avoid that it
starts suddenly and not under supervision.
Don’t use the machine if a part of the housing is damaged or in case of
damages on the switch, the cable or plug.
Pay attention that the speed indicated on the cutting disc meets or
is higher than the max. speed indicated on the machine.
Use only diamond cutting wheels for your power tool.
Wheels must be used only for recommended applications. For example :
do not grind with the side of cutting wheel.
Cutting wheels have to be stored and used carefully according to the
instructions of the producer.
Cutting discs flanges and other accessories must properly fit on the
spindle of the power tool. Do not use any reducing pieces or adapters.

17
Check the accessories before use. Do not use any products which are
broken, cracked or damaged in another way.
Before use, make sure that the tool is correctly fixed and fastened.
Let it run idle for about 30 seconds in a safe position. If considerable
vibrations occur or if other defects are recognised, switch off
immediately.
Always lead the mains and extension cable as well as the extraction
hose to the back away from the machine.
Make sure the wheel is not contacting the workpiece before the switch is
turned on.
Wait until the wheel attains full speed before cutting.
Attention! The tool still runs for a little while after the machine was
switched off.
Before setting the tool down after completing a cut, be sure that the
wheel has come to a complete stop.
Do not stop the wheel by lateral pressure on the disc.
Never carry the machine at its cable.
Do not touch rotating parts.
Persons under 16 years of age are not allowed to use the tool.
During use, the operator and other persons standing nearly have to
wear suitable ear protectors, a dust mask, protection goggles as
well as protective gloves.
Make sure that persons in the work space are not endangered by
particles flying around.
Keep the handles dry, clean and free of oil and grease.
Power tools have to be inspected by a specialist in regular intervals.
For further safety instructions, please refer to the enclosure!
The EDS 125 is made in protection class II. For protection purposes the
machine can only be run with a GFCI. The machine is standard equipped
with a PRCD protective switch integrated in the cord.
!
Attention!
The PRCD protective switch must not lay in water.
PRCD protective switches must not be used to switch
the tool on and off.
Before starting your work, check the proper function
by pressing the TEST button.
First, check the correspondence between voltage and frequency against the
data mentioned on the identification plate.
Electrical Connection

18
Voltage differences of + 6 % to – 10 % are allowed.
Only use extension cables with a sufficient cross section. A cross section
which is too small could cause a considerable drop in performance and an
overheating of machine and cable.
Switching on and off
Short-Time Operation
Switching-on: press the on/off switch (1)
Switching-off: release the on/off switch (1)
Permanent Operation
Switching-on: press the on/off switch (1) and, keeping it pressed, engage
the lock button (2)
Switching-off: press the on/off switch (1) and let release it again
Instructions for Use
Adjust the cutting depth; see “Adjust cutting depth” section.
Place the sliding block on the workpiece to be cut without allowing the
diamond disc to come into contact with it. Then activate the tool and wait
until the diamond disc has reached full speed.
Align the left edge of the base (13) with your cutting line on the workpiece.
Now slide the tool in a flat and even manner across the surface of the
workpiece until the cut is completed.
To achieve a clean cut, maintain a straight cutting line and a steady speed of
advance. Curved cuts are not possible, as the diamond cutting disc will be
angled into the workpiece.
For absolutely precise cuts, especially at larger cutting lengths, guide rails
(750mm and 1500mm) are available as an accessory.
Do not strain the machine so heavily that it comes to a standstill.
Noticeable decreasing work progress and circular sparking are indications of
a blunt diamond cutting disc. Briefly cutting into abrasive material (e. g. lime-
sand brick or the EIBENSTOCK-diamond-sharpening-stone) can re-sharpen
the disc again.
Pre-selection of the Cutting Depth
Loosen the wing bolt (3) on the depth guide and move the base up or down.
At the desired depth of cut, secure the base by tightening the wing bolt (3).

19
Miter cuts
To make miter cuts, the cover plate (9) must be removed by loosening the
two wing bolts (8).
Loosen the wing bolt (4) on the bevel scale plate on the front of the base.
Set for the desired angle (0 - 45°) by tilting accordingly, then tighten the wing
bolt securely.
Dipping function
To create cut-out sections or for joint renovation, you can dip into the
material with the diamond saw.
Loosen the wing bolt (3) on the depth guide
The wing bolt (3) must be open while dipping.
Place the machine on the workpiece.
Activate the machine without allowing the diamond cutting disc to touch the
workpiece, and dip it into the workpiece.
Secure the wing bolts (3) as soon as you have reached the required depth of
cut.
Take extreme care when using this function!
Attention!
The exact depth of cut depends on the wear of the diamond segments.
If necessary, the required depth of cut must be checked after a short
time by measuring it manually and correcting accordingly.
Dry cutting
Dust which occurs during your work is hazardous to health. That is
why the machine must be used with a vacuum cleaner, and a dust
mask has to be worn.
The suitable Wet/Dry Vacuum Cleaner DSS 25 / 35 / 50 is available as
accessory.
It can directly be attached to the connection (5) on the dust hood.
Wet cutting
For wet cutting, the extraction nozzle must be sealed using the nozzle plug
provided.
To supply the machine with water please proceed as follows:
Connect the tool to the water supply system or a water pressure vessel
using the GARDENA connector (6).

20
Always make sure that the machine only runs with enough clear water
as the seals get damaged when the machine is running dry. The water
feed can be regulated via a miniature ball valve (7).
Attention! The maximum water pressure should not exceed 3 bar!
Make sure that the segments are well cooled. If the drilling water is
clear, the segments are well cooled.
In case of frost warning, drain the water system.
Changing the Diamond Cutting Discs
Attention!
The Cutting discs, spacer discs and the flange nut might heat up
enormously during operation. You could burn your hands or get cut or
ripped by the segments.
Therefore, always use protective gloves when changing the grinding
wheel.
Before any work on the tool, disconnect the plug from the mains!
Loosen the two wing bolts (8) and remove the cover plate (9).
Hold the outer flange (12) with the wrench (SW 19) and loosen the bolt (11)
in clockwise direction (left-hand thread!) with the wrench (SW 11). Then
remove the bolt outer flange and cutting disc.
Install the diamond wheel, outer flange and socket head bolt onto the
spindle. Hold the outer flange (12) with the wrench and tighten the bolt (11)
in counterclockwise direction with the wrench. Be sure to tighten the bolt
securely.
When mounting the diamond cutting discs, ensure that the direction of
rotation arrows on the diamond cutting disc match with the rotation
direction of the machine (see direction of rotation arrow on the
protective hood).
Let the machine run for a short period of time and in a safe position. If
the machine does not run easily, stop working immediately.
Care and Maintenance
Before the beginning of maintenance or repair works you
have to disconnect the plug from the mains.
Repairs may be executed only by appropriately qualified and experienced
personnel. After every repair the machine has to be inspected by an electric
specialist.
