Einhell Royal HWA 1100 NIRO User manual

Bedienungsanleitung
Hauswasserautomat
Operating Instructions
Water Management System
Mode dʼemploi
Système automatique de pomage d`eau
Gebruiksaanwijzing
Leidningswaterautomaat
Istruzioni per lʼuso
Pompa ad intervento automatico per l`uso
domestico
Betjeningsvejledning
Havepumpe
TРуководство по эксплуатации автомата
водоснабжения в домашнем хозяйстве
®
Art.-Nr.: 41.768.70 I.-Nr.: 01016 HWA 1100 NIRO

Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 1

2
1. Sicherheitshinweise

앬Bitte lesen Sie die Gebrauchsanweisung
sorgfälltig durch und beachten Sie deren
Hinweise. Machen Sie sich anhand dieser
Gebrauchsanweisung mit dem Gerät, dem
richtigen Gebrauch sowie den Sicherheits-
hinweisen vertraut.
앬Der Zugriff von Kindern, ist durch geeignete
Maßnahmen zu verhindern.
앬Der Benutzer ist im Arbeitsbereich des Gerätes
gegenüber Dritten verantwortlich.
앬Vor Inbetriebnahme ist durch fachmännische
Prüfung sicherzustellen, dass die geforderten
elektrischen Schutzmaßnahmen vorhanden sind.
앬Während des Betriebes der Pumpe dürfen sich
Personen nicht im Fördermedium aufhalten.
앬Vorsicht! 
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist die
Benützung der Pumpe nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden Nenn-
strom bis 30mA (nach VDE 0100 Teil 702 und
738) zulässig.
Die Pumpe ist nicht zum Einsatz in Schwimm-
becken, Planschbecken jeder Art und sonstigen
Gewässern geeignet, in welchen sich während
des Betriebs Personen oder Tiere aufhalten
können.
Ein Betrieb der Pumpe während des Aufenthalts
von Mensch oder Tier im Gefahrenbereich ist
nicht zulässig. Fragen Sie Ihren Elektrofach-
mann!
앬Führen Sie vor jeder Benutzung eine Sicht-
prüfung des Gerätes durch. Benützen Sie das
Gerät nicht, wenn Sicherheitsvorrichtungen
beschädigt oder abgenutzt sind. Setzen Sie nie
Sicherheitsvorrichtungen außer Kraft.
앬Verwenden Sie das Gerät ausschließlich ent-
sprechend dem in dieser Gebrauchsanweisung
angegebenen Verwendungszweck.
앬Sie sind für die Sicherheit im Arbeitsbereich
verantwortlich.
앬Sollte das Pumpenkabel oder der Stecker auf-
grund äußerer Einwirkungen beschädigt werden,
so darf das Kabel nicht repariert werden! Das
Kabel muss gegen ein neues ausgetauscht
werden. Diese Arbeit darf nur durch einen
Elektrofachmann ausgeführt werden.
앬Die auf dem Typenschild der Pumpe ange-
gebene Spannung von 230 Volt Wechsel-
spannung muß der vorhandenen Netzspannung
entsprechen.
앬Die Pumpe niemals am Netzkabel anheben,
transportieren oder befestigen.
앬Stellen Sie sicher, dass die elektrische Steckver-
bindungen im überflutungssicheren Bereich
liegen, bzw. vor Feuchtigkeit geschützt sind.
앬Vor jeder Arbeit an der Pumpe Netzstecker
ziehen.
앬Vermeiden Sie, dass die Pumpe einem direkten
Wasserstrahl ausgesetzt wird.
앬Für die Einhaltung ortsbezogener Sicherheits-
und Einbaubestimmungen ist der Betreiber
verantwortlich (Fragen Sie eventuell einen
Elektrofachmann).
앬Folgeschäden durch eine Überflutung von
Räumen bei Störungen an der Pumpe hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe
o.ä.) auszuschließen.
앬Bei einem eventuellen Ausfall der Pumpe dürfen
Reparaturarbeiten nur durch einen Elektro-
fachmann oder durch den ISC-Kundendienst
durchgeführt werden.
앬Verwenden Sie ausschließlich Einhell Ersatzteile.
앬Die Pumpe darf nie trocken laufen, oder mit voll
geschlossener Ansaugleitung betrieben
werden. Für Schäden an der Pumpe, die durch
Trockenlauf entstehen, erlischt die Garantie des
Herstellers.
2. Beständigkeit
Die maximale Temperatur der Förderflüssigkeit sollte
im Dauerbetrieb +35°C nicht überschreiten.
Mit dieser Pumpe dürfen keine brennbaren,
gasenden oder explosiven Flüssigkeiten gefördert
werden.
Die Förderung von aggressiven Flüssigkeiten
(Säuren, Laugen, Silosickersaft usw.) sowie
Flüssigkeiten mit abrasiven Stoffen (Sand) ist
ebenfalls zu vermeiden.
3. Verwendungszweck
Einsatzbereich
앬Zum Bewässern und Gießen von Grünanlagen,
Gemüsebeeten und Gärten
앬Zum Betrieb von Rasensprengern
D
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 2

3
앬Mit Vorfilter zur Wasserentnahme aus Teichen,
Bächen, Regentonnen, Regenwasser-Zisternen
und Brunnen
Fördermedien
Zur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichte Waschlauge/ Brauch-
wasser
4. Technische Daten:
Netzanschluss: 230V ~ 50 Hz
Aufnahmeleistung: 1100 W
Fördermenge max. 4600 l/h
Förderhöhe max. 48 m
Förderdruck max. 4,8 bar
Ansaughöhe max. 6 m
Druck und Sauganschluss: 1” IG
Wassertemperatur max. 35°C
5. Montage Durchflussschalter
앬Die elektrische Verbindung zwischen Durchfluss-
schalter und Motor ist bereits hergestellt.
앬Setzen Sie bitte den Durchflussschalter auf den
Druckanschluss der Pumpe und ziehen Sie an-
schließend die Überwurfmutter fest.
6. Bedienungshinweise
Grundsätzlich empfehlen wir die Verwendung eines
Vorfilters und einer Sauggarnitur mit Saugschlauch,
Saugkorb und Rückschlagventil, um lange
Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
7. Elektrischer Anschluss
앬Der elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 230 V ~ 50 Hz.
Absicherung mindestens 10 Ampere.
앬Die Ein-Ausschaltung erfolgt mit dem einge-
bauten Schalter.
앬Gegen Überlastung oder Blockierung wird der
Motor durch den eingebauten Temperatur-
wächter geschützt. Bei Überhitzung schaltet der
Temperaturwächter die Pumpe automatisch ab
und nach dem Abkühlen schaltet sich die Pumpe
wieder selbstständig ein.
8. Saugleitung

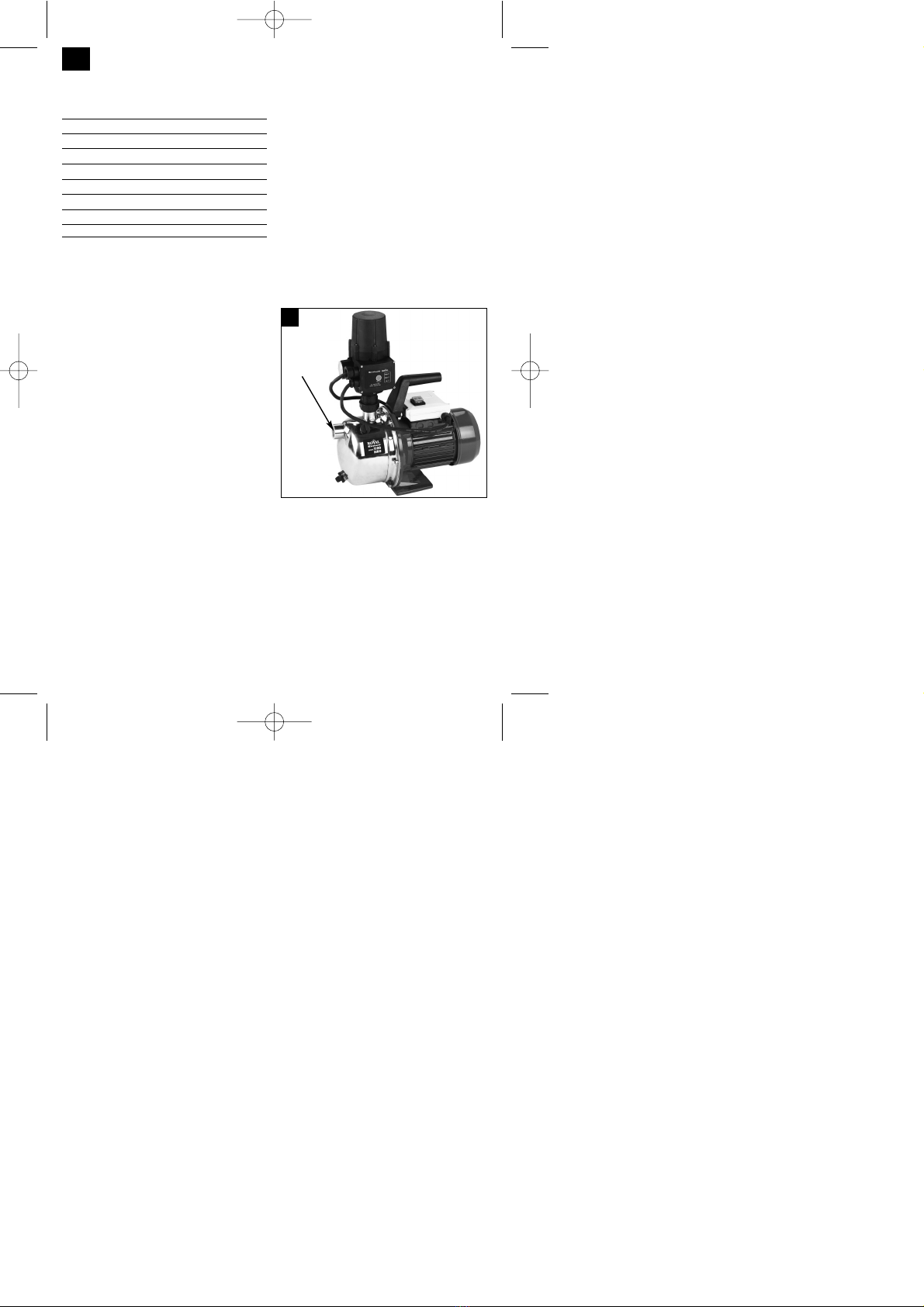

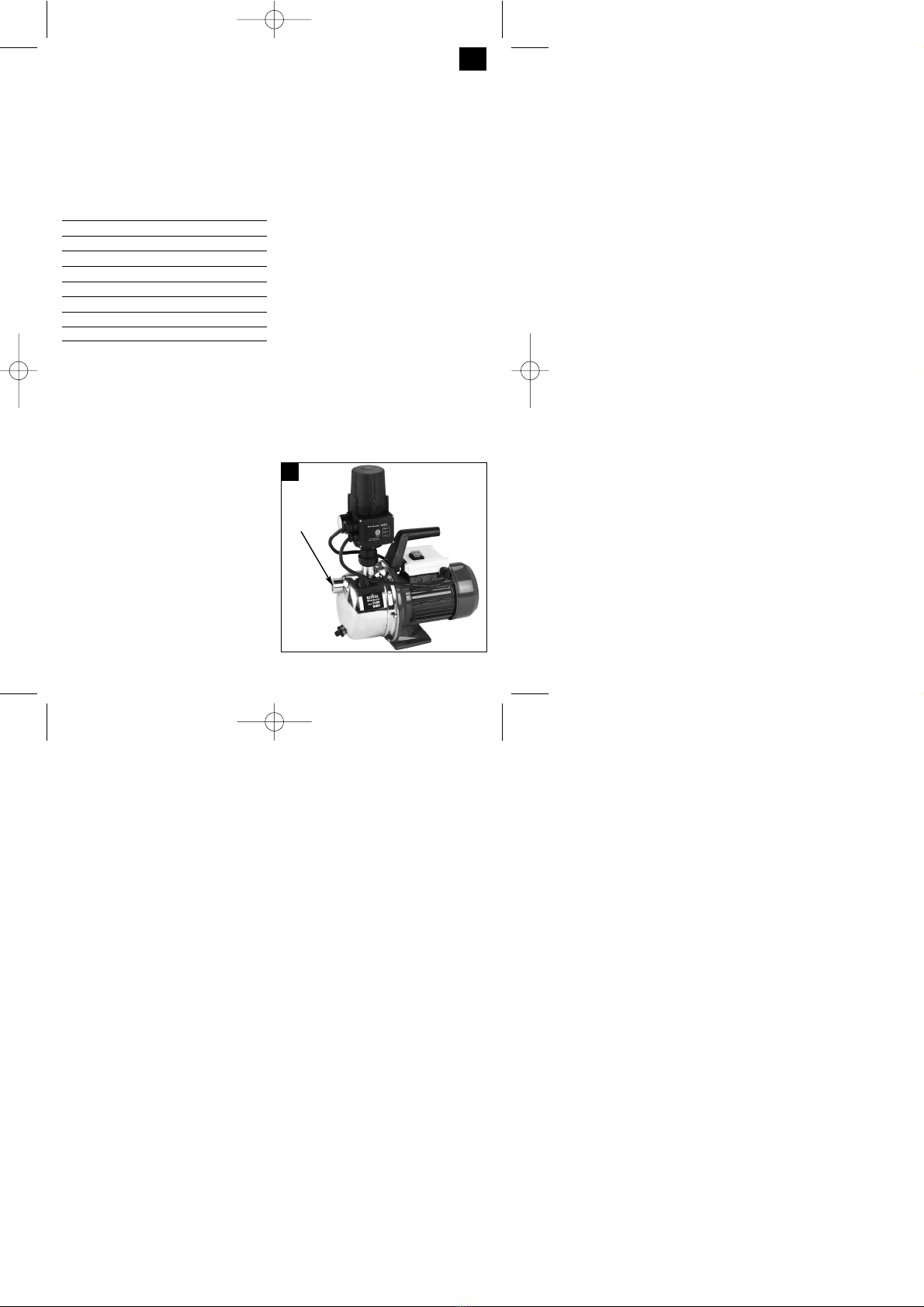

앬Einen Saugschlauch (Kunststoffschlauch mind.
3/4” mit Spiralversteifung) direkt oder mit einem
Gewindenippel an den Sauganschluss (1” IG) der
Pumpe schrauben (siehe Bild 1).
앬Der verwendete Saugschlauch sollte ein Saug-
ventil haben. Falls das Saugventil nicht ver-
wendet werden kann, sollte ein Rückschlagventil
in der Saugleitung installiert werden.
앬Die Saugleitung von der Wasserentnahme zur
Pumpe steigend verlegen. Vermeiden Sie unbe-
dingt die Verlegung der Saugleitung über die
Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
앬Saug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf die
Pumpe ausüben.
앬Das Saugventil sollte genügend tief im Wasser
liegen, sodass durch Absinken des Wasser-
standes ein Trockenlauf der Pumpe vermieden
wird.
앬Eine undichte Saugleitung verhindert durch Luft-
ansaugen das Ansaugen des Wassers.
앬Vermeiden Sie das Ansaugen von Fremdkörpern
(Sand usw.), falls notwendig ist ein Vorfilter anzu-
bringen.
D
Saugleitungs-
anschluss
1
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 3

9. Druckleitungsanschluss
앬Die Druckleitung (sollte mind. 3/4” sein) muss
direkt am Durchflussschalter angeschlossen
werden.
앬Selbstverständlich kann mit entsprechenden
Verschraubungen ein 1/2” Druckschlauch ver-
wendet werden. Die Förderleistung wird durch
den kleineren Druckschlauch reduziert.
10. Technische Daten des Durchfluss-
schalters
Netzanschluss: 230V ~ 50Hz
Max. Betriebsdruck: 10 bar
Wassertemperatur: 60˚C
11. Inbetriebnahme
1. Pumpe auf einen ebenen und festen Standort
aufstellen
2. Saugleitung betriebsbereit anbringen
3. Elektrischen Anschluss herstellen
4. Pumpe mit Wasser auffüllen.
5. Druckleitung betriebsbereit anbringen
6. Den EIN/AUS Schalter einschalten
(Kontrolleuchte am Schalter leuchtet).
7. Sämtliche Betriebszustände werden auf der
Vorderseite des Gerätes durch Leuchtdioden
angezeigt. Sobald das Gerät an die
Stromversorgung angeschlossen ist, schaltet
sich das grüne Anzeigelämpchen ”Power” ein
und das gelbe Lämpchen ”On” leuchtet
ebenfalls. Letztere zeigt den Pumpenbetrieb an.
Die Pumpe bleibt einige Sekunden lang
eingeschaltet, um das Fördersystem mit Wasser
zu füllen und den erforderlichen Druck
aufzubauen. Genügt die Laufzeit der Pumpe
nicht, um das Wasser anzusaugen so leuchtet
das rote Lämpchen ”Failure” auf. Drücken Sie
nun die ”Restart”-Taste ständig und warten Sie
erneut, bei geöffnetem Hahn auf das Erlöschen
des roten Lämpchens. Je nach Saughöhe und
Luftmenge in der Saugleitung kann der erste
Ansaugvorgang ca. 0,5 - 5min. betragen. Bei
längeren Ansaugzeiten sollte die Pumpe erneut
mit Wasser aufgefüllt werden. Nachdem das
Wasser erfolgreich angesaugt wurde, kann die
”Restart” Taste losgelassen werden. Schließen
Sie anschließend den Wasserhahn. Das Gerät
schaltet die Pumpe beim Erreichen des
Höchstdruckes automatisch ab.
8. Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüse, Ventile etc.) voll zu öffnen, damit die
in der Saugleitung vorhandene Luft frei
entweichen kann.
9. Wird der Hauswasserautomat direkt an eine
Wasserleitung angeschlossen, in der bereits
Wasserdruck ansteht, muss die Pumpe nur
eingeschaltet werden. In diesem Fall schaltet
sich die Pumpe automatisch bei Öffnen des
Wasserhahnes, der Spritzdüse etc. ein und
wieder aus, sobald der Wasserfluss gestoppt
wird. Achtung! Der Hauswasserautomat schaltet
sich nur dann aus, wenn der Wasserfluss 100%
gestoppt wird.
10. Wird der Hauswasserautomat nach dem Einsatz
wieder entfernt, so muß bei erneutem Anschluss
und Inbetriebnahme unbedingt wieder Wasser
aufgefüllt werden.
Bei kurzfristigen Stromausfällen schaltet sich der
Hauswasserautomat automatisch wieder ein,
wenn die Netzspannung wieder vorhanden ist.
Bei Betriebsstörungen wie Wassermangel,
Verstopfung der Förderleitung usw. leuchtet das
rote Lämpchen ”Failure” auf und löst eine
Störmeldung mit Not-Aus der Pumpe aus.
Hierdurch wird ein Trockenlauf der Pumpe
vermieden. Nachdem die Störungsursache
behoben wurde, muss die Restart-Taste ge-
drückt werden, bis die Anlage ihren normalen
Betriebszustand erreicht hat.
12. Wartungshinweise
앬Die Pumpe ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pflege.
Achtung!
Vor jeder Wartung ist die Pumpe spannungs-
frei zu Schalten, hierzu ziehen Sie den
Netzstecker der Pumpe aus der Steckdose.
앬Vor längerm Nichtgebrauch oder Überwinterung
ist die Pumpe gründlich mit Wasser durchzu-
spülen, komplett zu entleeren und trocken zu
lagern.
앬Bei Frostgefahr muss die Pumpe vollkommen
entleert werden.
앬Nach längeren Stillstandzeiten durch kurzes Ein-
Aus-Schalten prüfen, ob ein einwandfreies
Drehen des Rotors erfolgt.
4
D
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 4

5
앬Bei eventueller Verstopfung der Pumpe,
schließen Sie die Druckleitung an die Wasser-
leitung an und nehmen den Saugschlauch ab.
Öffnen Sie die Wasserleitung. Schalten Sie die
Pumpe mehrmals für ca. zwei Sekunden ein. Auf
diese Weise können Verstopfungen in den
häufigsten Fällen beseitigt werden.
13. Auswechseln der Netzleitung
Achtung!
Das Gerät vom Netz trennen!
Bei defekter Netzleitung, darf diese nur durch
einen Elektro-Fachmann gewechselt werden.
14. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden:
앬Typ des Gerätes
앬Artikelnummer des Gerätes
앬Ident- Nummer des Gerätes
앬Ersatzteil- Nummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-
gmbh.info
D
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 5

6
D
15. Störungen
Kein Motoranlauf
Ursachen Beheben
Netzspannung fehlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen
Pumpe saugt nicht an
Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluss füllen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen
Saugventil undicht Saugventil reinigen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüfen
Fördermenge ungenügend
Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen
Thermoschalter schaltet die Pumpe ab
Ursache Beheben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen,
Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern
(Filter)
Achtung!
Die Pumpe darf nicht trocken laufen.
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 6

7
1. Safety information

앬Please read the instructions for use very carefully
and observe the information they contain. By
referring to these instructions, familiarize yourself
with the appliance, learn how to use it correctly,
and note the safety precautions to be taken.
앬Take the appropriate steps to ensure that children
have no access to the appliance.
앬The user of the appliance is responsible for any
third parties in the work area.
앬Before using the appliance for the first time, an
electrician must check that the necessary
electrical protection measures have been taken.
앬No one is to be in the medium to be pumped while
the pump is in operation.

In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas the
pump may only be used with an earth-leakage
circuit breaker with an actuating rated current of
up to 30 mA (acc. to VDE 0100 part 702 and 738).
The pump is not designed for use in swimming
pools and paddling pools of any kind or other
bodies of water in which people or animals may
be present during operation.
It is prohibited to operate the pump if a person or
animal is in the danger area.
Ask your electrician!
앬Inspect the appliance before each use. Do not use
the appliance if the safety devices are damaged
or worn. Never deactivate the safety devices.
앬Use the appliance only for the purposes specified
in these instructions for use.
앬You are responsible for safety in the work area.
앬Should the pump cable or plug be damaged by
external influences, the cable must not be
repaired! The cable must be replaced with a new
one. This work is to be performed only by an
electrician. (See section „Replacing the mains
cable“.)
앬Your mains supply must comply with the voltage
of 230 V alternating voltage specified on the type
plate.
앬Never lift, transport or secure the pump by its
power cable.
앬Make sure the appliance is plugged into a socket
in a place where there is no risk of flooding and
which is protected against moisture.
앬Always remove the plug from the socket before
doing any work on the pump.
앬Avoid exposing the pump to a direct jet of water.
앬The operator is responsible for any local safety
and installation regulations. (Ask your electrician
for advice.)
앬Rule out any indirect damage caused by the
flooding of rooms following the failure of the pump
by adopting the appropriate measures (e.g. the
installation of an alarm system, a reserve pump or
the like).
앬If the pump fails, any repair work necessary must
be performed only by an electrician or the ISC
Customer Service.
앬Use only original Einhell spare parts.
앬Never let the pump run dry and never operate it
with fully closed intake power. The manufacturerʼs
warranty shall lapse if the pump is damaged due
to it being allowed to run dry.
2. Durability
The maximum temperature of the medium to be
pumped in continuous operation should not exceed
+35°C.
This pump is not to be used to pump combustible,
gaseous or explosive fluids.
The pumping of aggressive fluids (acids, alkalis, silo
seepage etc.) and abrasive substances (sand)
should also be avoided.
3. Applications
Areas of use:
앬For irrigating and watering parks, vegetable
patches and gardens
앬For operating lawn sprinklers
앬With a prefilter, for drawing water from ponds,
streams, rain-butts, rain-water cisterns and wells.
Media which can be pumped:
For the pumping of clear water (fresh water), rain
water or mild suds/dirty water.
GB
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 7

8
4. Technical data
Mains supply: 230V ~ 50 Hz
Power rating: 1100 W
Delivery rate max. 4600 l/h
Delivery height max. 48 m
Delivery pressure max. 4,8 bar
Suction height max. 6 m
Delivery and intake connection: 1” IG
Water temperature max. 35°C
5. Fitting the flow switch
앬The electrical connection between the pressure-
operated switch and the motor already exists.
앬Mount the flow switch on the pressure connection
of the pump and then tighten the union nut.
6. Operating instructions
Basically, we recommend the use of a prefilter and
an intake set with an intake hose, an intake strainer
and check valve in order to prevent long repriming
times and any unnecessary damage to the pump
caused by stones and hard foreign bodies.
7. Electrical connections
앬Connect the power cable to a 230 V 50 Hz
earthed, 10 amp fuse minimum.
앬The appliance is switched on and off using the
integrated ON/OFF switch.
앬The motor is protected against overloading or
blocking by an integrated thermostat. In the event
of overheating, the thermostat switches off the
pump automatically. The pump will start up again
automatically after it has cooled down.
8. Suction line
앬Screw a suction hose (min. 3/4“ plastic hose with
spiral reinforcement) directly or with a threaded
nipple to the suction connection (1“ IG) of the
pump (see Figure 1).
앬The suction hose should have a suction valve. A
non-return valve should be installed in the suction
line in case the suction valve cannot be used.
앬Lay the suction line so that it ascends from the
water pick-up point to the pump. Take care not to
lay the suction line above the height of the pump -
air bubbles in the suction line will obstruct and
prolong the priming operation.
앬Attach the suction and delivery lines so that they
do not exert any mechanical pressure on the
pump.
앬The suction valve should be deep enough in the
water so that the pump will not run dry when the
level of the water drops.
앬A leak in the suction line will cause air to get into
the line and prevent the pump from drawing in
water.
앬Take care to prevent foreign bodies (sand, etc.)
being drawn in to the suction line - fit a pre-filter if
necessary.
9. Pressure line connection
앬The delivery pipe (we recommend at least size
3/4“) has to be connected directly to the flow
switch.
앬A 1/2“ pressure hose can also be used with the
appropriate screw connections, of course, but this
will reduce the delivery rate.
GB
Intake line
connection
1
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 8

9
10. Technical data of the flow switch
Power supply: 230 V ~ 50 Hz
Max. operating pressure: 10 bar
Water temperature: 60°C
11. Starting up
1. Set up the pump on a firm and level surface.
2. Fit the suction pipe so it is ready for use.
3. Make the connections to the electric supply.
4. Fill the pump with water through the delivery
pipe connection.
5. Connect the delivery pipe so it is ready for use.
6. Turn on the ON/OFF switch (the pilot lamp on
the switch lights up).
7. All the operating modes are indicated by LEDs
on the front of the unit. As soon as the unit is
connected to the electric supply the green
indicator lamp „Power On“ lights up and the
yellow lamp „Pump On“ also lights up. The
„Pump On“ lamp indicates pumping mode. The
pump remains on for several seconds in order
to fill the supply system with water and build up
the necessary pressure. If the pump does not
run long enough to draw in the water, the red
lamp „Failure“ lights up. In this case keep the
„Restart“ button pressed and wait again, with the
tap open, for the red lamp to go out. The initial
priming operation can take approx. 0.5 to 5
minutes, depending on the suction height and
amount of air in the suction pipe. If the priming
takes a long time, you will need to top up again
with water. Once the water is drawn in
successfully you can release the „Restart“
button. Then close the tap. The unit will switch
off the pump automatically when the maximum
pressure is reached.
8. During the priming operation you have to fully
open all the shut-off mechanisms (spray
nozzles, valves) etc. in the delivery line so that
the air in the suction line can escape freely.
9. If the water management system is connected
directly to a water pipe in which there is already
water under pressure you only need to switch on
the pump. In this case the pump will switch on
automatically when the tap, spray nozzle, etc. is
opened, and will switch off again as soon as the
water stops flowing. N.B.: The water
management system does not switch off until
the water flow has stopped completely.
10. If the water management system is removed
after being used it is essential to fill it up again
with water when it is reconnected and re-started.
After temporary power failures the water
management system will switch on again
automatically when the power returns. In the
event of faults such as water shortage, clogging
of the supply line etc. the red lamp „Failure“ will
light up and trigger a fault message with
Emergency Off of the pump. This prevents the
pump from running under dry conditions. When
you have remedied the trouble you must keep
the Reset button pressed until the unit returns to
its normal operating state.
12. Maintenance instructions
앬The pump is basically maintenance free. To
ensure a long service life, however, we
recommend regular checks and care.
Warning!
Before every servicing, switch off the pump
and remove the plug from the socket.
앬If the pump is not going to be used for a long time
or has to be removed for the winter months, rinse
it out with water, empty it completely and allow it
to dry.
앬If there is a risk of frost, the pump must be
emptied completely.
앬After long stoppages, make sure the rotor turns
correctly by briefly switching the pump on and off.
앬If the pump becomes blocked, connect the
pressure line to the water line and remove the
intake hose. Open the water line. Switch on the
pump several times for approx. 2 seconds. Most
blockages can be removed in this way.
13. Replacing the mains cable
Warning! Disconnect the pump from the mains!
If the mains cable is defective, it must be
replaced by an electrician.
14. Orders for replacement parts
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
GB
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 9

10
GB
15. Faults
Motor fails to start up
Causes Remedies
No mains voltage Check voltage
Pump rotor blocked -thermostat switched off Dismantle and clean pump
No intake
Causes Remedies
Intake valve not in water Immerse intake valve in water
Pump chamber without water connection Fill water into intake
Air in intake line air-tight Make sure intake line is
Intake valve leaks Clean intake valve
Strainer (intake valve) blocked Clean strainer
Max. suction height exceeded Check suction height
Inadequate delivery rate
Causes Remedies
Suction height too high Check suction height
Strainer dirty Clean strainer
Water level falling rapidly Immerse intake valve deeper
Pump performance diminishedby contaminants part Clean pump and replace wearing
Thermostat switches pump off
Causes Remedies
Motor overloaded - friction Dismantle and clean pump.
caused by foreign Prevent intake of foreign
substances too high substances (filter)
Warning!
The pump must never be allowed to run dry!
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 10

11
1. Consignes de sécurité

앬Prière de lire attentivement le mode dʼemploi et de
suivre les instructions. Familiarisez-vous avec
lʼappareil, le bon emploi et les consignes de
sécurité à lʼaide de ce mode dʼemploi.
앬Prenez des mesures appropriées pour mettre
lʼappareil hors de portée des enfants.
앬Lʼutilisateur est responsable vis-à-vis des tiers
dans le rayon de travail de lʼappareil.
앬Avant la mise en service, assurez-vous par un
contrôle de spécialiste que les mesures
préventives de protection électrique exigées sont
existantes.
앬Pendant le fonctionnement de la pompe,
personne ne doit se trouver dans le fluide refoulé.

Sur des eaux dormantes, des pièces dʼeau de
jardin et des piscines et dans leur proximité, il est
uniquement autorisé dʼutiliser la pompe avec un
disjoncteur à courant de défaut dont le courant
nominal déclencheur ne dépasse pas 30 mA
(conformément à VDE 0100, parties 702 et 738).
La pompe ne convient pas à lʼemploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces dʼeaux dans lesquelles des
personnes ou des animaux peuvent se trouver
pendant son fonctionnement.
Il est interdit de faire fonctionner la pompe
pendant la présence de personnes ou dʼanimaux
dans la zone dangereuse.
Consultez votre spécialiste en électricité !
앬Avant chaque emploi, faites un contrôle visuel de
lʼappareil. Ne pas utiliser lʼappareil dans le cas où
les dispositifs de sécurité sont endommagés ou
usés. Ne jamais désactiver les dispositifs de
sécurité.
앬Utilisez lʼappareil exclusivement pour lʼapplication
prévue dans le mode dʼemploi.
앬Vous êtes responsables de la sécurité dans le
domaine de travail.
앬Si le câble de la pompe ou la fiche sont détériorés
par des effets extérieurs, ne jamais réparer le
câble! Il faut absolument échanger le câble. Ce
travail ne doit être confié quʼà un spécialiste
électricien (voir chapitre “Changement du câble
secteur”).
앬La tension de 230 V en courant alternatif indiquée
sur la plaque signalétique de la pompe doit
correspondre à la tension de secteur sur place.
앬Ne jamais soulever, transporter ou fixer la pompe
par le câble électrique.
앬Assurez-vous que les connecteurs électriques se
trouvent en dehors de la zone dʼinondation et à
lʼabri de lʼhumidité.
앬Débranchez lʼappareil avant tout travail sur la
pompe.
앬Evitez que la pompe ne soit exposée à un jet
dʼeau direct.
앬Lʼexploitant est responsable du respect des
prescriptions de sécurité et dʼinstallation locales
(consultez éventuellement un specialiste
électricien).
앬Lʼutilisateur doit exclure des dommages
consécutifs à lʼinondation de locaux dûs à une
défaillance de la pompe, en prenant des mesures
appropriées (p.ex. installation dʼalarme, pompe de
réserve etc.).
앬En cas de panne de la pompe, les travaux
respectifs ne doivent être effectués que par un
spécialiste électricien ou par le service après-
vente ISC.
앬Employez exclusivement les pièces de rechange
Einhell.
앬Ne jamais laisser marcher la pompe à sec ni
lʼutiliser si la conduite dʼaspiration est fermée. Le
fabricant nʼassume aucune garantie pour des
dommages de la pompe dûs à une marche à sec.
2. Durée de vie
La température maximale du fluide refoulé ne devrait
pas dépasser +35°C en service continu.
Il est interdit de refouler des liquides inflammables,
gaseux ou explosifs avec cette pompe.
Evitez également le refoulement de liquides
aggressifs (acides, lessives, sève dʼécoulement de
silo) ainsi que de liquides contenant des substances
abrasives (sable).
F
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 11

12
3. Application
Domaine dʼapplication
앬Sert à lʼirrigation et lʼarrosage dʼespaces verts, de
carrés de légumes et de jardins
앬Pour lʼutilisation avec des arroseurs
앬Avec préfiltre pour la prise dʼeau de pièces dʼeau,
de ruisseaux, de réservoirs dʼeau pluviale, de
citernes dʼeau pluviale et de puits
Fluides refoulés
Sert au refoulement dʼeau claire (eau douce), dʼeau
pluviale ou dʼeau de lessive peu concentrée/dʼeau
usée
4. Caractéristiques techniques:
Tension de secteur: 230V ~ 50 Hz
Puissance absorbée: 1100 W
Débit max. 4600 l/h
Hauteur de refoulement max. 48 m
Pression de refoulement max. 4,8 bar
Hauteur dʼaspiration 6 m
Raccord de refoulement et et dʼaspiration: 1” IG
Température dʼeau max. 35°C
5. Montage de lʼinterrupteur de débit
앬Le raccordement électrique entre lʼavertisseur de
pression et le moteur est déjà effectué.
앬Placez lʼinterrupteur de débit sur le raccord de
pression de la pompe et serrez ensuite à fond
lʼécrou dʼaccouplement.
6. Information dʼutilisation
Par principe, nous recommandons lʼutilisation dʼun
préfiltre et dʼune garniture dʼaspiration comprenant
un tuyau flexible dʼaspiration, un panier dʼaspiration
et une valve de retenue afin dʼéviter un temps
prolongé dʼamorçage et un endommagement inutile
de la pompe provoqué par des pierres ou des corps
étrangers solides.
7. Installation électrique
앬Le raccordement électrique se fait par une prise
de courant à contact de protection de
230 V ~ 50 Hz. Protection par fusible:
10 ampères au minimum.
앬La mise en et hors circuit sʼeffectue au moyen de
lʼinterrupteur incorporé.
앬Le moteur est protégé contre les surcharges ou
contre un blocage par le thermostat incorporé. En
cas de surchauffe, le thermostat arrête la pompe
automatiquement. Après le refroidissement, la
pompe se remet automatiquement en circuit.
8. Conduite dʼaspiration
앬Vissez un tuyau dʼaspiration (tuyau en matière
plastique dʼau moins 3/4“ à renforcement spiralé)
directement au raccord dʼaspiration (1“ IG) de la
pompe ou à lʼaide dʼun raccord fileté. (cf. fig. 1).
앬Le tuyau dʼaspiration employé doit avoir une
soupape dʼaspiration. Sʼil est impossible dʼutiliser
la soupape dʼaspiration, il faut alors installer une
soupape anti-retour dans la conduite dʼaspiration.
앬Posez la conduite dʼaspiration en la faisant
monter de la prise dʼeau jusquʼà la pompe. Evitez
absolument de poser la conduite dʼaspiration au-
dessus de la hauteur de la pompe, des bulles dʼair
dans la conduite dʼaspiration ralentissent et
empêchent le processus dʼaspiration.
앬La conduite dʼaspiration et celle de pression
F
raccord de la
conduite de
refoulement
1
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 12

13
doivent être posées de telle manière quʼelles ne
puissent exercer aucune pression mécanique sur
la pompe.
앬La soupape dʼaspiration doit se trouver à une
profondeur suffisante dans lʼeau pour que, lorsque
le niveau dʼeau baisse, on puisse empêcher que
la pompe ne marche à sec.
앬Une conduite dʼaspiration non étanche empêche
dʼaspirer lʼeau en raison de lʼair aspiré.
앬Evitez que des corps étrangers soient aspirés
(sable, etc.), si nécessaire, montez un filtre
préalable.
9. Raccordement de la conduite de
refoulement
앬La conduite de refoulement (au moins 3/4”) doit
être directement raccordée à lʼinterrupteur de
débit.
앬Evidemment vous pouvez utiliser un tuyau de
refoulement de 1/2” en employant des
raccordements à vis appropriés. Lʼutilisation dʼun
tuyau de refoulement plus petit diminue le débit.
10. Caractéristiques techniques de
lʼinterrupteur de débit
Tension de secteur: 230 V ~ 50 Hz
Pression de service maxi: 10 bar
Température de lʼeau: 60° C
11. Mise en service
1. Mise en place de la pompe dans un lieu plan et
fixe
2. Mettre la conduite dʼaspiration prête au
fonctionnement
3. Effectuer le branchement électrique
4. Remplir la pompe dʼeau au niveau du raccord de
pression.
5. Mettre la conduite de pression prête au
fonctionnement
6. Mettre lʼinterrupteur MARCHE/ARRET en circuit
(diode de contrôle sur lʼinterrupteur allumée).
7. Tous les états de fonctionnement sont affichés
sur la face frontale de lʼappareil par des diodes
luminescentes. Dès que lʼappareil est connecté
à lʼalimentation en courant, la petite lampe verte
dʼaffichage „Power On“ sʼallume et la petite
lampe jaune „Pump On“ sʼallume aussi. Cette
dernière affiche le fonctionnement de la pompe.
La pompe reste quelques secondes en circuit
pour remplir le système de transport dʼeau et
générer la pression nécessaire. Si le temps de
marche de la pompe ne suffit pas à aspirer
lʼeau, la petite lampe rouge „Failure“ sʼallume.
Appuyez alors sur la touche „Restart“ et gardez-
la enfoncée et attendez à nouveau, robinet
ouvert, que la lampe rouge sʼéteigne. En
fonction de la hauteur dʼaspiration et de la
quantité dʼair dans la conduite dʼaspiration, la
première aspiration peut durer env. 0,5 - 5min.
En cas de temps dʼaspiration plus important, il
faut remplir à nouveau la pompe dʼeau. Après
que lʼeau ait été aspirée, on peut relâcher la
touche „Restart“. Fermez ensuite le robinet à
eau. Lʼappareil met automatiquement la pompe
hors circuit dès que la pression maximale est
atteinte.
8. Pendant lʼaspiration, il faut ouvrir complètement
les organes dʼarrêt présents dans la conduite de
pression (gicleur, soupapes, etc.) afin que lʼair
se trouvant dans la conduite dʼaspiration puisse
sʼéchapper.
9. Si le robot dʼeau domestique est directement
raccordé à une conduite dʼeau dans laquelle une
pression de lʼeau est déjà présente, il suffit de
mettre la pompe seulement en circuit. Dans ce
cas, la pompe se met automatiquement en
circuit dès que le robinet dʼeau, le gicleur, etc.
sont ouverts. Et se remet hors circuit dès que le
flux dʼeau est stoppé.
Attention! Le robot dʼeau domestique ne se met
hors circuit que lorsque le flux dʼeau est arrêté à
100%.
10. Si lʼon débranche le robot dʼeau domestique
après lʼavoir employé, il faut alors absolument le
remplir à nouveau dʼeau lors du prochain
branchement et de la prochaine mise en service.
En cas de brève panne de courant, le robot
dʼeau domestique se remet automatiquement en
circuit dès que la tension réseau est à nouveau
présente. En cas de dérangements de
fonctionnement, tels un manque dʼeau, une
obstruction de la conduite de transport etc., la
petite lampe rouge „Failure“ sʼallume et
déclenche un message de dérangement avec
lʼarrêt dʼurgence de la pompe. Ceci évite une
marche à sec de la pompe. Après avoir éliminé
la cause du dérangement, il faut appuyer sur la
touche RAZ jusquʼà ce que lʼinstallation atteigne
son état de fonctionnement normal.
F
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 13

14
12. Consignes dʼentretien
앬La pompe ne nécessite presque pas dʼentretien.
Toutefois, nous recommandons un contrôle et un
entretien réguliers pour une longue durée de vie.
Attention!
Avant tout entretien, manoeuvrer la pompe
hors tension. A cet effet, retirer la fiche de la
pompe de la prise de courant.
앬Avant une non-utilisation prolongée ou la
conservation pendant lʼhiver, rincer la pompe
soigneusement à lʼeau, la vider et la ranger dans
un endroit sec.
앬En cas de risque de gel, vider complètement la
pompe.
앬Après un temps dʼarrêt prolongé, vérifier par une
courte mise en et hors circuit que le rotor tourne
parfaitement.
앬Si la pompe était bouchée, raccorder la conduite
de refoulement à la conduite dʼeau et retirer le
tuyau flexible dʼaspiration. Ouvrir la conduite
dʼeau. Mettre la pompe plusieurs fois en circuit
pendant env. deux secondes. De cette façon, les
bouchages peuvent être éliminés dans la plupart
des cas.
13. Changement du câble secteur
Attention! Débrancher lʼappareil!
Un câble électrique défectueux ne doit être
remplacé que par un spécialiste électricien.
14. Commande de pièces de rechange
Pour les commandes de pièces de rechange,
veuillez indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info
F
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 14

15
F
15. Défaillances
Pas de démarrage
Causes Dépannage
Pas de tension du réseau Vérifier la tension
Roue à aubes est bloquée -Thermostat sʼest arrêté Démonter la pompe et la nettoyer
Pompe nʼaspire pas
Causes Dépannage
Soupape dʼaspiration nʼest pas dans lʼeau Immerger la soupape dʼaspiration
Corps de pompe sans eau Remplir de lʼeau dans le raccord dʼaspiration
Air dans la conduite dʼaspiration Vérifier lʼétanchéité de la conduite dʼaspiration
Soupape dʼaspiration non étanche Nettoyer la soupape dʼaspiration
Panier dʼaspiration (soupape dʼaspiration) bouchée Nettoyer le panier dʼaspiration
Hauteur dʼaspiration max. dépassée Vérifier la hauteur dʼaspiration
Débit insuffisant
Causes Dépannage
Hauteur dʼaspiration trop élevée Vérifier la hauteur dʼaspiration
Panier dʼaspiration sali Nettoyer le panier dʼaspiration
Niveau dʼeau baisse rapidement Placer la soupape dʼaspiration plus bas
Puissance de la pompe réduite Nettoyer la pompe et remplacer les
à cause de substances nocives pièces usées
Thermorupteur met la pompe hors circuit
Cause Dépannage
Moteur surchargé - frottement élevé dû à Démonter la pompe et la nettoyer
des corps solides Empêcher lʼaspiration de corps solides
(filtre)
Attention!
La pompe ne doit pas marcher à vide.
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 15

16
1. Veiligheidsvoorschriften

앬Het is aangeraden om deze gebruiksaanwijzing
heel nauwkeurig te lezen en de aanwijzingen
ervan na te leven. Maakt U zich aan de hand van
deze gebruiksaanwijzing vertrouwd met het
toestel, het juiste gebruik alsook met de
veiligheidsaanwijzingen.
앬De toegang van kinderen dient door gepaste
maatregelen te worden voorkomen.
앬De gebruiker is verantwoordelijk tegenover
derden binnen de actieradius van het toestel.
앬Vóór ingebruikneming dient U zich door een
deskundige controle ervan te vergewissen dat de
vereiste elektrische veiligheidsmaatregelen
voorhanden zijn.
앬In het te pompen water mogen zich geen
personen bevinden zolang de pomp in werking is.

Aan stilstaand water, tuin- en zwemvijvers en in
hun omgeving is het gebruik van de pomp alleen
toegestaan met een verliesstroom-
veiligheidsschakelaar met een nominale
afschakelstroom tot 30 mA (volgens VDE 0100
deel 702 en 738).
De pomp is niet geschikt voor gebruik in
zwembassins, kinderbadjes van welke soort dan
ook en ander water waarin zich personen of
dieren kunnen ophouden tijdens het gebruik.
Het is niet toegestaan om de pomp te gebruiken
terwijl er personen of dieren binnen de
gevarenzone verblijven.
Raadpleeg uw elektrovakman!
앬Controleer het toestel visueel vóór ieder gebruik.
Gebruik het toestel niet als veiligheidsinrichtingen
beschadigd of versleten zijn. Stel nooit
veiligheidsrinrichtingen buiten werking.
앬Gebruik het toestel uitsluitend voor het doeleinde
vermeld in deze gebruiksaanwijzing.
앬U bent verantwoordelijk voor de veiligheid op het
werkterrein.
앬Als de pompkabel of de stekker door externe
inwerkingen wordt beschadigd, mag de kabel niet
worden hersteld! De kabel moet door een nieuwe
worden vervangen. Dit werk mag slechts door een
elektricien worden doorgevoerd (zie hoofdstuk
”Vervangen van de netkabel”)
앬De wisselspanning van 230 V vermeld op het
kenplaatje van de pomp moet overeenkomen met
de voorhanden zijnde netspanning.
앬De pomp nooit aan de netkabel opheffen,
transporteren of bevestigen.
앬Vergewis U zich ervan dat de elektrische steek-
verbindingen zich niet in een aan overstroming
blootgesteld bereik bevinden of dat ze tegen vocht
beschermd zijn.
앬Vóór alle werkzaamheden aan de pomp zeker de
netstekker uit de wandcontactdoos trekken.
앬Vermijd dat de pomp aan een directe waterstraal
wordt blootgesteld.
앬De gebruiker is verantwoordelijk voor het naleven
van de locale veiligheids- en inbouwvoorschriften
(raadpleeg eventueel een elektricien).
앬Uit een overstroming van vertrekken bij storingen
van de pomp voortvloeiende verdere schade moet
door de gebruiker door gepaste maatregelen (b.v.
installatie van een alarmsysteem, reservepomp of
dgl.) worden uitgesloten.
앬Bij een eventueel defect van de pomp mogen
reparatiewerkzaamheden slechts door een
elektricien of door de ISC-klantenservice worden
uitgevoerd.
앬Gebruik enkel en alleen Einhell wisselstukken.
앬De pomp mag nooit drooglopen of met volledig
gesloten zuigleiding in werking worden gesteld.
De garantie van de fabrikant vervalt bij schade
aan de pomp die door drooglopen wordt
veroorzaakt.
2. Bestendigheid
De maximumtemperatuur van de te pompen vloeistof
mag bij ononderbroken bedrijf van de pomp +35° C
niet overschrijden.
Deze pomp mag niet voor brandbare, gas vormende
of explosieve vloeistoffen worden gebruikt.
Het pompen van agressieve vloeistoffen (zuren,
logen, leksap afkomstig van siloʼs etc.) alsook van
vloeistoffen met abrasieve stoffen (zand) moet
eveneens worden vermeden.
NL
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 16

17
3. Gebruiksdoeleinde
Toepassingsgebied
앬Voor het irrigeren en besproeien van plantsoenen,
groentebedden en tuinen
앬Voor het bedrijf van gazonsproeiers
앬Met voorfilter voor de wateronttrekking uit vijvers,
beken, regentonnen, regenputten en putten
Geschikte vloeistoffen:
helder water (zoetwater), regenwater of lichte
wasvloeistof/water voor industriële of agrarische
doeleinden
4. Technische gegevens:
Netaansluiting: 230V ~ 50 Hz
Opgenomen vermogen: 1100 W
Wateropbrengst max. 4600 l/h
Opvoerhoogte max. 48 m
Manometerdruk max. 4,8 bar
Zuighoogte max. 6 m
Druk- en zuigaansluiting: 1” IG
Watertemperatuur max. 35°C
5. Montage van de debietschakelaar
앬De elektrische verbinding tussen drukschakelaar
en motor is reeds tot stand gebracht.
앬Plaats de debietschakelaar op de drukaansluiting
van de pomp en haal vervolgens de wartelmoer
aan.
6. Gebruiksaanwijzingen
Het is principieel aangeraden om een voorfilter en
een zuigset met zuigslang, zuigkorf en terugslagklep
te gebruiken teneinde te voorkomen dat de pomp
lang opnieuw moet aanzuigen en dat ze onnodig
wordt beschadigd door stenen en vaste vreemde
lichamen.
7. Elektrische aansluiting
앬De pomp moet worden aangesloten aan een
wandcontactdoos met aardingscontact
230 V ~ 50 Hz. Beveiliging minstens 10 ampère.
앬Het in- en uitschakelen gebeurt met behulp van
de ingebouwde schakelaar.
앬De ingebouwde motorveiligheidsschakelaar
beschermt de motor tegen overbelasting of
blokkering. In geval van oververhitting wordt de
pomp automatisch uitgeschakeld. Na het afkoelen
wordt de pomp opnieuw automatisch
ingeschakeld.
8. Zuigleiding
앬Een zuigslang (kunststofslang van minstens 3/4“
met versterking door spiraaldraad) rechtstreeks of
via een schroefdraadnippel de zuigaansluiting (1“
IG) van de pomp op schroeven. (zie fig. 1)
앬De gebruikte zuigslang moet liefst voorzien zijn
van een zuigklep. Indien de zuigklep niet kan
worden gebruikt, moet een terugslagklep in de
zuigleiding worden geïnstalleerd.
앬De zuigleiding vanaf het wateronttrekkingspunt tot
naar de pomp stijgend plaatsen. Vermijdt zeker
het plaatsen van de zuigleiding boven de hoogte
van de pomp, luchtbellen in de zuigleiding
vertragen en verhinderen het aanzuigen.
앬Zuig- en drukleiding aanbrengen zodat die geen
mechanische druk uitoefenen op de pomp.
앬De zuigklep moet diep genoeg in het water liggen
zodat het drooglopen van de pomp door daling
van het waterpeil wordt vermeden.
NL
Aansluiting
zuigleiding
1
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 17

18
앬Een lekke zuigleiding verhindert door lucht
aanzuigen het aanzuigen van het water.
앬Vermijdt het aanzuigen van vreemde voorwerpen
(zand enz.); indien nodig een voorfilter
aanbrengen.
9. Aansluiting van de drukleiding
앬De drukleiding (minstens 3/4” dik) moet
rechtstreeks op de stromingsschakelaar worden
aangesloten.
앬Met behulp van overeenkomstige schroefstukken
kan uiteraard een drukslang van 1/2” worden
gebruikt. De wateropbrengst wordt door de
kleinere drukslang gereduceerd.
10. Technische gegevens van de
stromingsschakelaar
Netaansluiting : 230 V ~50 Hz
Max. werkdruk : 10 bar
Watertemperatuur : 60° C
11. Inbedrijfstelling
1. De pomp op een effen en vaste plaats zetten.
2. De zuigleiding bedrijfsklaar aanbrengen.
3. De elektrische aansluiting tot stand brengen.
4. De pomp aan de drukaansluiting met water
vullen.
5. De drukleiding bedrijfsklaar aanbrengen.
6. De AAN / UIT schakelaar inschakelen (de
verklikker op de schakelaar gaat branden).
7. Alle bedrijfstoestanden worden aan de voorkant
van het toestel door lichtdioden aangeduid.
Zodra het toestel aangesloten is op het
stroomnet gaan de groene verklikker „power on“
alsook de gele verklikker „pump on“ branden. De
laatstgenoemde duidt aan dat de pomp in
werking is. De pomp blijft enkele seconden
ingeschakeld teneinde het transportsysteem met
water te vullen en de vereiste druk op te
bouwen. Als de looptijd van de pomp niet
volstaat om het water aan te zuigen, gaat de
rode verklikker „failure“ branden. Blijf dan de
restart-toets indrukken en wacht bij open
gedraaide kraan tot de rode verklikker uitgaat.
Naargelang de zuighoogte en de hoeveelheid
lucht in de zuigleiding kan de eerste
aanzuigbeurt ca. 0,5 tot 5 minuten duren. Als het
aanzuigen langer duurt dient de pomp opnieuw
met water te worden gevuld. Nadat het water
met succes werd aangezogen laat u de „restart“-
toets los. Draai vervolgens de waterkraan dicht.
Het toestel zal de pomp uitschakelen zodra de
maximumdruk is bereikt.
8. Tijdens het aanzuigen moeten de op de
drukleiding voorhanden zijnde afsluiters
(sproeier, kleppen enz.) helemaal opengedraaid
zijn zodat de in de zuigleiding aanwezige lucht
vrij kan ontsnappen.
9. Als de automatische waterverdeler rechtstreeks
wordt aangesloten op een waterleiding waarin er
reeds waterdruk aanwezig is, hoeft u de pomp
enkel in te schakelen. In dit geval wordt de
pomp automatisch ingeschakeld zodra de
waterkraan, de sproeier enz. wordt
opengedraaid, en terug uitgeschakeld zodra de
watervloei wordt stopgezet.
Let op! De automatische waterverdeler wordt
slechts uitgeschakeld als de watervloei 100%
wordt gestopt.
10. Als de automatische waterverdeler na gebruik
wordt verwijderd dient hij zeker weer met water
te worden gevuld als hij opnieuw wordt
aangesloten en in werking gesteld.
Als de stroom voor korte tijd uitvalt, wordt de
automatische waterverdeler automatisch
ingeschakeld zodra de netspanning weer
voorhanden is. In geval van bedrijfsstoringen
zoals gebrek aan water, verstopping van de
transportleiding enz. gaat de rode verklikker
„failure“ branden en een foutmelding met nood-
stop van de pomp teweegbrengen. Daardoor
wordt het drooglopen van de pomp voorkomen.
Na het verhelpen van de storing dient de reset-
toets te worden ingedrukt tot de installatie haar
normale bedrijfstoestand heeft bereikt.
12. Onderhoudsvoorschriften
앬De pomp is praktisch onderhoudsvrij. Het is
echter aangeraden om de pomp regelmatig de
controleren en in goede staat te houden teneinde
een lange levensduur van de pomp te verzekeren.
Let op!
Vóór iedere onderhoudswerkzaamheid moet
de pomp spanningsvrij worden geschakeld
door de netstekker van de pomp uit de
wandcontactdoos te trekken.
NL
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 18

19
앬Vóór een langdurig niet-gebruik of vóór het
opbergen gedurende de winter moet de pomp
grondig met water worden doorgespoeld, volledig
geleegd en droog bewaard.
앬Bij vorstgevaar moet de pomp volledig worden
geleegd.
앬Na een langdurige stilstand controleren of de rotor
behoorlijk draait door de pomp kort in en uit te
schakelen.
앬Bij een eventuele verstopping van de pomp sluit U
de drukleiding aan de waterleiding aan en
verwijdert U de zuigslang. Draai dan de kraan van
de waterleiding open. Schakel de pomp
herhaaldelijk voor ca. twee seconden in. Op die
manier kunnen verstoppingen meestal worden
verholpen.
13. Vervangen van de netkabel
Let op! De netstekker van de pomp uit de
wandcontactdoos trekken. Indien de netkabel
defect is, mag die slechts door een deskundige
elektricien worden vervangen.
14. Bestellen van wisselstukken
Gelieve bij het bestellen van wisselstukken volgende
gegevens te vermelden:
Type van het toestel
Artikelnummer van het toestel
Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.isc-
gmbh.info
NL
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 19

20
NL
15. Storingen
Motor start niet
Oorzaken Verhelpen
Geen netspanning Spanning controleren
Pompwiel zit vast - motor werd door zijn Pomp uit elkaar halen en schoonmaken
veiligheidsschakelaar uitgeschakeld
Pomp zuigt niet aan
Oorzaken Verhelpen
Zuigklep niet in het water Zuigklep voldoende onderdompelen
Pompkamer zonder water Water in de aanzuigaansluiting vullen
Lucht in de zuigleiding Zuigleiding op dichtheid controleren
Zuigklep lek Zuigklep reinigen
Zuigkorf (zuigklep) verstopt Zuigkorf reinigen
max. zuighoogte overschreden Zuighoogte controleren
Onvoldoende wateropbrengst
Oorzaken Verhelpen
Zuighoogte te hoog Zuighoogte controleren
Zuigkorf vervuild Zuigkorf reinigen
Waterpeil daalt snel Zuigklep dieper plaatsen
Wateropbrengst verminderd door verontreinigende stoffen Pomp reinigen en versleten stuk vervangen
Motorbeveiligingsschakelaar schakelt de pomp uit
Oorzaken Verhelpen
Motor overbelast - wrijving door Pomp demonteren en reinigen, het
vreemde stoffen te hoog aanzuigen van vreemde stoffen voorkomen
(filter)
Let op!
De pomp mag niet drooglopen.
Anleitung HWA 1100 Niro_SPK1:Anleitung HWA 1100 Niro_SPK1 04.10.2006 13:36 Uhr Seite 20
