Einhell Royal RGP 1300 Niro User manual

Bedienungsanleitung
Gartenpumpe
Operating Instructions
Garden Pump
Mode dʼemploi
Pompe de jardin
Gebruiksaanwijzing
Tuinpomp
Istruzioni per lʼuso
Pompa per giardino
Betjeningsvejledning
Havepumpe
Instrukcja obsługi
Pompa ogrodowa
BUpute za uporabu
fpumpe za vrt
TРуководство по эксплуатации
садового насоса

Art.-Nr.: 41.822.40 I.-Nr.: 01017 RGP 1300 Niro
®
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 1

2
1. Sicherheitshinweise

Bitte lesen Sie die Gebrauchsanweisung
sorgfälltig durch und beachten Sie deren
Hinweise. Machen Sie sich anhand dieser
Gebrauchsanweisung mit dem Gerät, dem
richtigen Gebrauch sowie den Sicherheits-
hinweisen vertraut.
Der Zugriff von Kindern ist durch geeignete
Maßnahmen zu verhindern.
Der Benutzer ist im Arbeitsbereich des Gerätes
gegenüber Dritten verantwortlich.
Vor Inbetriebnahme ist durch fachmännische
Prüfung sicherzustellen, dass die geforderten
elektrischen Schutzmaßnahmen vorhanden sind.
Vorsicht! 
An stehenden Gewässern, Garten- und
Schwimmteichen und in deren Umgebung ist die
Benützung der Pumpe nur mit Fehlerstrom-
Schutzschalter mit einem auslösenden Nenn-
strom bis 30mA (nach VDE 0100 Teil 702 und
738) zulässig.
Die Pumpe ist nicht zum Einsatz in Schwimm-
becken, Planschbecken jeder Art und sonstigen
Gewässern geeignet, in welchen sich während
des Betriebs Personen oder Tiere aufhalten
können.
Ein Betrieb der Pumpe während des Aufenthalts
von Mensch oder Tier im Gefahrenbereich ist
nicht zulässig. Fragen Sie Ihren Elektrofach-
mann!
Führen Sie vor jeder Benutzung eine Sicht-
prüfung des Gerätes durch. Benützen Sie das
Gerät nicht, wenn Sicherheitsvorrichtungen
beschädigt oder abgenutzt sind. Setzen Sie nie
Sicherheitsvorrichtungen außer Kraft.
Verwenden Sie das Gerät ausschließlich ent-
sprechend dem in dieser Gebrauchsanweisung
angegebenen Verwendungszweck.
Sie sind für die Sicherheit im Arbeitsbereich
verantwortlich
Sollte das Pumpenkabel oder der Stecker auf-
grund äußerer Einwirkungen beschädigt werden,
so darf das Kabel nicht repariert werden! Das
Kabel muss gegen ein neues ausgetauscht
werden. Diese Arbeit darf nur durch einen
Elektrofachmann ausgeführt werden.
Die auf dem Typenschild der Pumpe ange-
gebene Spannung von 230 Volt Wechsel-
spannung muss der vorhandenen Netzspannung
entsprechen.
Die Pumpe niemals am Netzkabel anheben,
transportieren oder befestigen.
Stellen Sie sicher, dass die elektrische Steckver-
bindungen im überflutungssicheren Bereich
liegen, bzw. vor Feuchtigkeit geschützt sind.
Vor jeder Arbeit an der Pumpe Netzstecker
ziehen.
Vermeiden Sie, dass die Pumpe einem direkten
Wasserstrahl ausgesetzt wird.
Für die Einhaltung ortsbezogener Sicherheits-
und Einbaubestimmungen ist der Betreiber
verantwortlich (Fragen Sie eventuell einen
Elektrofachmann).
Folgeschäden durch eine Überflutung von
Räumen bei Störungen an der Pumpe hat der
Benutzer durch geeignete Maßnahmen (z.B.
Installation von Alarmanlage, Reservepumpe
o.ä.) auszuschließen.
Bei einem eventuellen Ausfall der Pumpe dürfen
Reparaturarbeiten nur durch einen Elektro-
fachmann oder durch den ISC-Kundendienst
durchgeführt werden.
Die Pumpe darf nie trocken laufen, oder mit voll
geschlossener Ansaugleistung betrieben
werden. Für Schäden an der Pumpe, die durch
Trockenlauf entstehen, erlischt die Garantie des
Herstellers.
Die Pumpe darf nicht für den Betrieb von
Schwimmbecken verwendet werden.
Die Pumpe darf nicht in den Trinkwasserkreislauf
eingebaut werden.
2. Beständigkeit
Die maximale Temperatur der Förderflüssigkeit sollte
im Dauerbetrieb +35°C nicht überschreiten. Mit
dieser Pumpe dürfen keine brennbaren, gasenden
oder explosiven Flüssigkeiten gefördert werden.
Die Förderung von aggressiven Flüssigkeiten (Säu-
ren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten
mit abrasiven Stoffen (Sand) ist ebenfalls zu vermei-
den.
3. Bestimmungsgemäße Verwendung
Einsatzbereich
Zum Bewässern und Gießen von Grünanlagen,
Gemüsebeeten und Gärten
Zum Betrieb von Rasensprengern
D
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 2

3
Mit Vorfilter zur Wasserentnahme aus Teichen,
Bächen, Regentonnen, Regenwasser-Zisternen
und Brunnen
Fördermedien
Zur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichte Waschlauge/ Brauch-
wasser.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebe-
trieben sowie bei gleichzusetzenden Tätigkeiten ein-
gesetzt wird.
4. Bedienungshinweise
Grundsätzlich empfehlen wir die Verwendung eines
Vorfilters und einer Sauggarnitur mit Saugschlauch,
Saugkorb und Rückschlagventil, um lange
Wiederansaugzeiten und eine unnötige
Beschädigung der Pumpe durch Steine und feste
Fremdkörper zu verhindern.
5. Technische Daten:
Netzanschluss: 230V ~ 50 Hz
Aufnahmeleistung: 1300 W
Fördermenge max. 5500 l/h
Förderhöhe max. 48 m
Förderdruck max. 4,8 bar
Ansaughöhe max. 8 m
Druck und Sauganschluss: 1” IG
Wassertemperatur max. 35°C
6. Elektrischer Anschluss
Der elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 230 V ~ 50 Hz.
Absicherung mindestens 10 Ampere
Die Ein-Ausschaltung erfolgt mit dem einge-
bauten Schalter.
Gegen Überlastung oder Blockierung wird der
Motor durch den eingebauten Temperatur-
wächter geschützt. Bei Überhitzung schaltet der
Temperaturwächter die Pumpe automatisch ab
und nach dem Abkühlen schaltet sich die Pumpe
wieder selbstständig ein.
7. Montage einer Saugleitung
Einen Saugschlauch (Kunststoffschlauch mind.
3/4” mit Spiralversteifung) direkt oder mit einem
Gewindenippel an den Sauganschluss (1” IG) der
Pumpe schrauben (siehe Bild 1).
Der verwendete Saugschlauch sollte ein Saug-
ventil haben. Falls das Saugventil nicht ver-
wendet werden kann, sollte ein Rückschlagventil
in der Saugleitung installiert werden.
Die Saugleitung von der Wasserentnahme zur
Pumpe steigend verlegen. Vermeiden Sie unbe-
dingt die Verlegung der Saugleitung über die
Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
Saug- und Druckleitung sind so anzubringen,
dass diese keinen mechanischen Druck auf die
Pumpe ausüben.
Das Saugventil sollte genügend tief im Wasser
liegen, sodass durch Absinken des Wasser-
standes ein Trockenlauf der Pumpe vermieden
wird.
Eine undichte Saugleitung verhindert durch Luft-
ansaugen das Ansaugen des Wassers.
Vermeiden Sie das Ansaugen von Fremdkörpern
(Sand usw.), falls notwendig ist ein Vorfilter anzu-
bringen.
8. Druckleitungsanschluss
Die Druckleitung (sollte mind. 3/4” sein) muss
direkt oder über einen Gewindenippel an den
Druckleitungsanschluss (1” IG ) der Pumpe
angeschlossen werden.
D

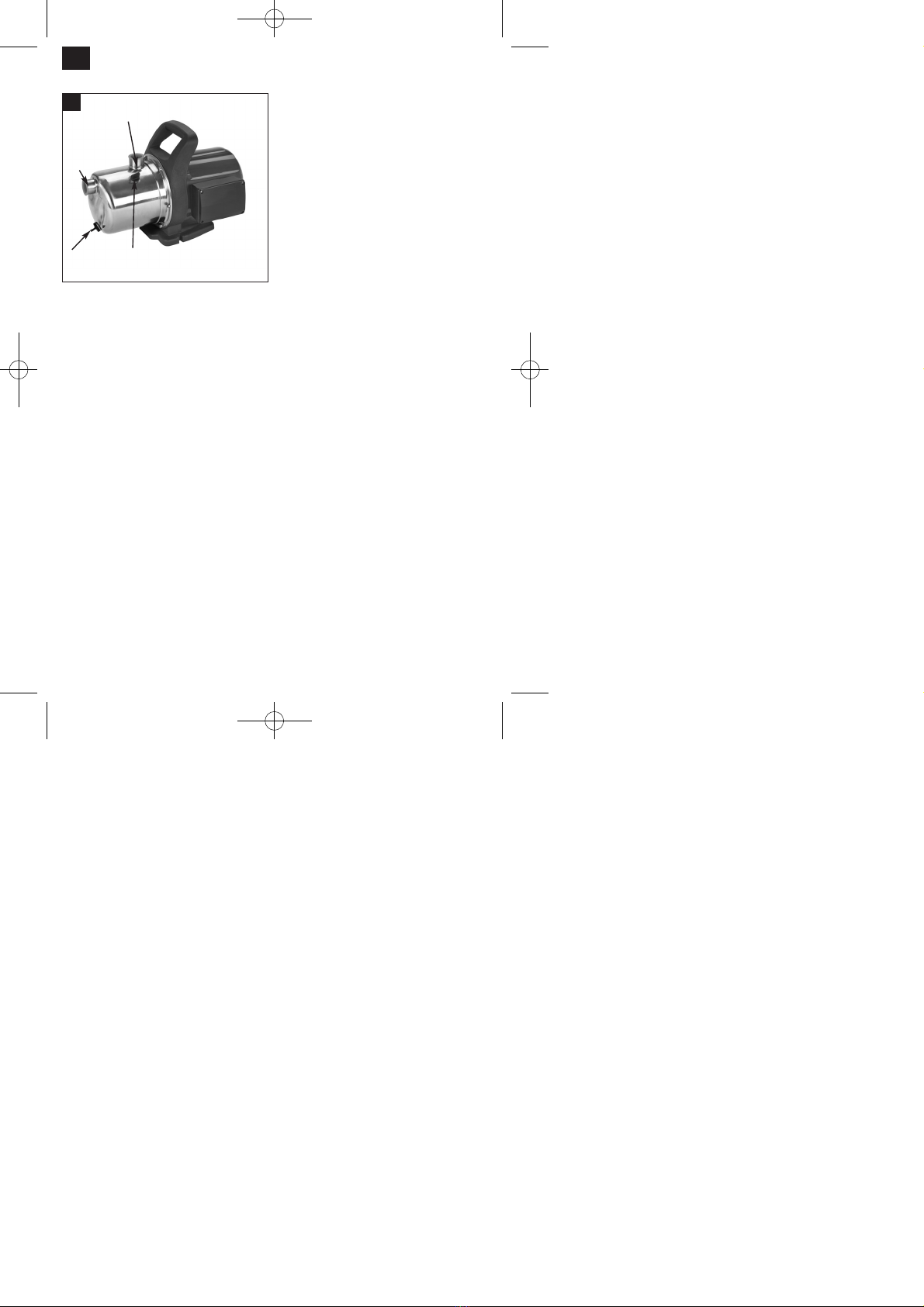

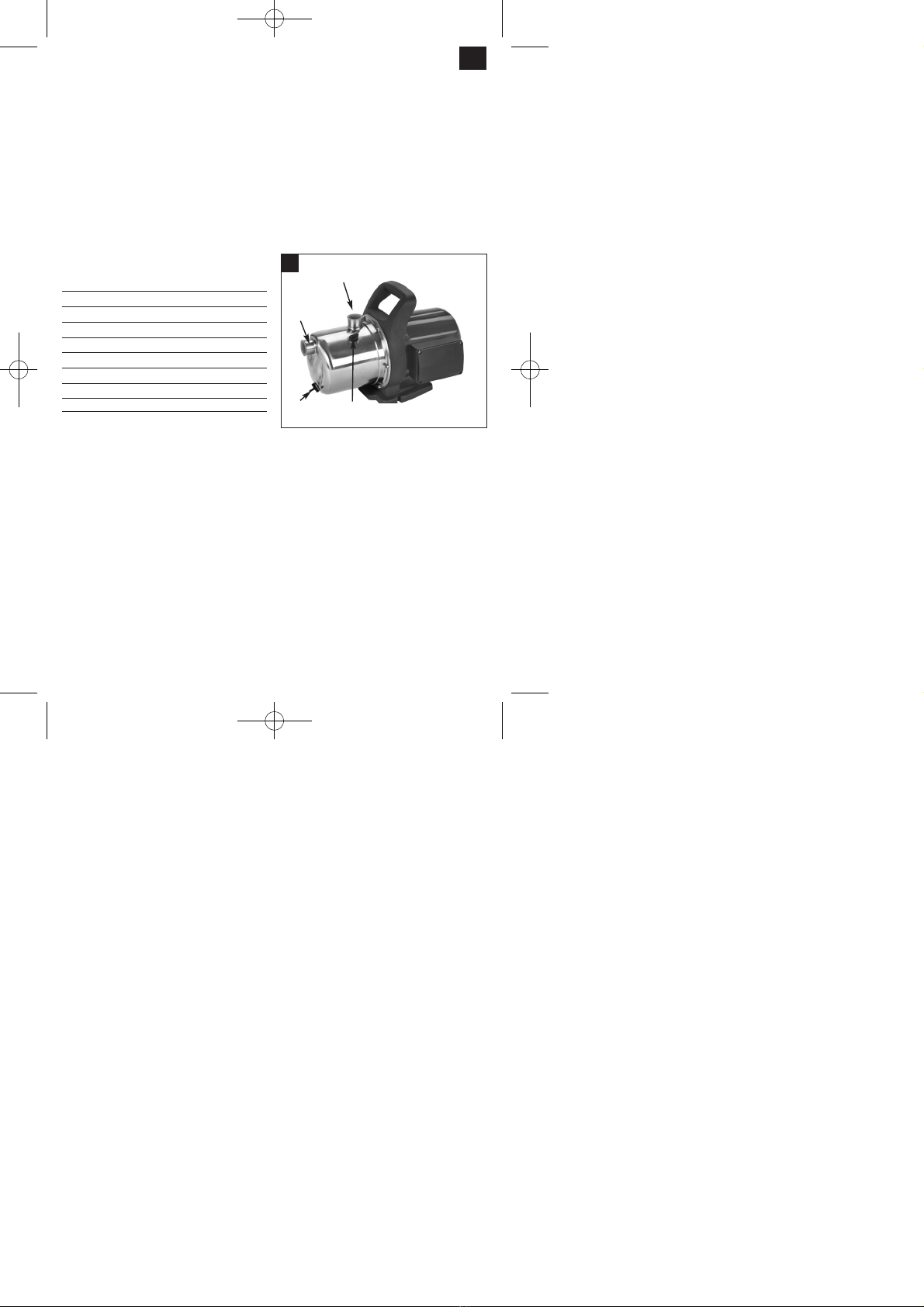

Saugleitungs-
anschluss
Druckleitungs-
anschluss
1
Wassereinfüll-
schraube
Wasserablass-
schraube
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 3

Selbstverständlich kann mit entsprechenden
Verschraubungen ein 1/2” Druckschlauch ver-
wendet werden. Die Förderleistung wird durch
den kleineren Druckschlauch reduziert.
Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, damit
die in der Saugleitung vorhandene Luft frei
entweichen kann.
9. Inbetriebnahme
Pumpe auf einen ebenen und festen Standort
aufstellen
Saugleitung betriebsbereit anbringen
elektrischen Anschluss herstellen
Pumpe an der Wassereinfüllöffnung mit Wasser
auffüllen.
Während des Ansaugvorgangs sind die in der
Druckleitung vorhandenen Absperrorgane
(Spritzdüsen, Ventile etc.) voll zu öffnen, damit
die in der Saugleitung vorhandene Luft frei
entweichen kann.
Je nach Saughöhe und Luftmenge in der
Saugleitung kann der erste Ansaugvorgang
ca. 0,5 min - 5 min betragen. Bei längeren
Ansaugzeiten sollte erneut Wasser aufgefüllt
werden.
Wird die Pumpe nach dem Einsatz wieder ent-
fernt, so muss bei erneutem Anschluss und Inbe-
triebnahme unbedingt wieder Wasser aufgefüllt
werden.
10. Wartungshinweise
Die Pumpe ist weitgehend wartungsfrei. Für eine
lange Lebensdauer empfehlen wir jedoch eine
regelmäßige Kontrolle und Pflege.
Achtung!
Vor jeder Wartung ist die Pumpe spannungs-
frei zu Schalten, hierzu ziehen Sie den
Netzstecker der Pumpe aus der Steckdose.
Vor längerm Nichtgebrauch oder Überwinterung
ist die Pumpe gründlich mit Wasser durchzu-
spülen, komplett zu entleeren und trocken zu
lagern.
Bei Frostgefahr muss die Pumpe vollkommen
entleert werden.
Nach längeren Stillstandzeiten durch kurzes Ein-
Aus-Schalten prüfen, ob ein einwandfreies
Drehen des Rotors erfolgt.
Bei eventueller Verstopfung der Pumpe,
schließen Sie die Druckleitung an die Wasser-
leitung an und nehmen den Saugschlauch ab.
Öffnen Sie die Wasserleitung. Schalten Sie die
Pumpe mehrmals für ca. zwei Sekunden ein. Auf
diese Weise können Verstopfungen in den
häufigsten Fällen beseitigt werden.
11. Auswechseln der Netzleitung
Achtung das Gerät vom Netz trennen!
Bei defekter Netzleitung darf diese nur durch
einen Elektro-Fachmann gewechselt werden.
4
D
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 4

5
D
12. Störungen
Kein Motoranlauf
Ursachen Beheben
Netzspannung fehlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen
Pumpe saugt nicht an
Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluss füllen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen
Saugventil undicht Saugventil reinigen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe überschritten Saughöhe überprüfen
Fördermenge ungenügend
Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen
Thermoschalter schaltet die Pumpe ab
Ursache Beheben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen,
Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern
(Filter)
Achtung!
Die Pumpe darf nicht trocken laufen.
13. Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden:
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteil-Nummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info
Wir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte
hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder
bei einem Teileaustausch nicht unsere Original Teile, oder von uns freigegebene Teile verwendet werden und
die Reparatur nicht durch den ISC-Kundendienst durchgeführt wird.
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 5

1. Safety information

Please read the instructions for use very carefully
and observe the information they contain. By
referring to these instructions, familiarize yourself
with the appliance, learn how to use it correctly,
and note the safety precautions to be taken.
Take the appropriate steps to ensure that children
have no access to the appliance.
The user of the appliance is responsible for any
third parties in the work area.
Before using the appliance for the first time, an
electrician must check that the necessary
electrical protection measures have been taken.

In stagnant water bodies, garden ponds,
swimming ponds and their surrounding areas the
pump may only be used with an earth-leakage
circuit breaker with an actuating rated current of
up to 30 mA (acc. to VDE 0100 part 702 and 738).
The pump is not designed for use in swimming
pools and paddling pools of any kind or other
bodies of water in which people or animals may
be present during operation.
It is prohibited to operate the pump if a person or
animal is in the danger area.
Ask your electrician!
Inspect the appliance before each use. Do not
use the appliance if the safety devices are
damaged or worn. Never deactivate the safety
devices.
Use the appliance only for the purposes specified
in these instructions for use.
You are responsible for safety in the work area.
Should the pump cable or plug be damaged by
external influences, the cable must not be
repaired! The cable must be replaced with a new
one. This work is to be performed only by an
electrician. (See section „Replacing the mains
cable“.)
Your mains supply must comply with the voltage
of 230 V alternating voltage specified on the type
plate.
Never lift, transport or secure the pump by its
power cable.
Make sure the appliance is plugged into a socket
in a place where there is no risk of flooding and
which is protected against moisture.
Always remove the plug from the socket before
doing any work on the pump.
Avoid exposing the pump to a direct jet of water.
The operator is responsible for any local safety
and installation regulations. (Ask your electrician
for advice.)
Rule out any indirect damage caused by the
flooding of rooms following the failure of the pump
by adopting the appropriate measures (e.g. the
installation of an alarm system, a reserve pump or
the like).
If the pump fails, any repair work necessary must
be performed only by an electrician or the ISC
Customer Service.
Never let the pump run dry and never operate it
with fully closed intake power. The manufacturerʼs
warranty shall lapse if the pump is damaged due
to it being allowed to run dry.
The pump must not be used to operate swimming
pools.
The pump must not be installed in the drinking
water pipe line.
2. Durability
The maximum temperature of the medium to be
pumped in continuous operation should not exceed
+35°C.
This pump is not to be used to pump combustible,
gaseous or explosive fluids.
The pumping of aggressive fluids (acids, alkalis, silo
seepage etc.) and abrasive substances (sand)
should also be avoided.
3. Proper use
Areas of use:
For irrigating and watering parks, vegetable
patches and gardens
For operating lawn sprinklers
With a prefilter, for drawing water from ponds,
streams, rain-butts, rain-water cisterns and wells.
Media which can be pumped:
For the pumping of clear water (fresh water), rain
water or mild suds/dirty water.
6
GB
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 6

Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Operating instructions
Basically, we recommend the use of a prefilter and
an intake set with an intake hose, an intake strainer
and check valve in order to prevent long repriming
times and any unnecessary damage to the pump
caused by stones and hard foreign bodies.
5. Technical data
Mains supply: 230V ~ 50 Hz
Power rating: 1300 W
Delivery rate max. 5500 l/h
Delivery height max. 48 m
Delivery pressure max. 4,8 bar
Suction height max. 8 m
Delivery and intake connection: 1” IG
Water temperature max. 35°C
6. Electrical connections
Connect the power cable to a 230 V ~ 50 Hz
earthed, 10 amp fuse minimum.
The appliance is switched on and off using the
integrated ON/OFF switch.
The motor is protected against overloading or
blocking by an integrated thermostat. In the event
of overheating, the thermostat switches off the
pump automatically. The pump will start up again
automatically after it has cooled down.
7. Fitting a suction pipe
Screw an intake hose (min. 3/4“ plastic hose with
spiral reinforcement) either directly or with a
threaded nipple to the pumpʼs intake connection
(1“ IG) (see Fig. 1).
The intake hose used should have an intake
valve. If the intake valve cannot be used, a check
valve should be installed in the intake line.
The intake hose should rise from the water pick-
up point to the pump. Always avoid laying the
intake line higher than the pump. Air bubbles in
the intake line delay and hinder suction.
The intake and pressure lines must be attached in
such a way that they do not place the pump under
any mechanical strain.
The intake valve should be so far immersed in the
water that the pump cannot run dry even if the
water level falls.
If the intake line is not air-tight, the intake of air
will hinder the intake of water.
Avoid drawing in foreign bodies (sand etc.).
If necessary, install a prefilter for this purpose.
8. Pressure line connection
The pressure line (should be at least 3/4“) must
be connected to the pumpʼs pressure line
connection (1“ IG) either directly or via a threaded
nipple.
A 1/2“ pressure hose can also be used with the
appropriate screw connections, of course, but this
will reduce the delivery rate.
All shut-off devices (spray nozzles, valves etc.) in
the pressure line must be fully opened when
priming so that any air in the intake line can
escape.
9. Starting up
Set up the pump on flat and firm ground.
Attach the intake line ready for use.
7
GB
Intake line
connection
Water drain
screw
Water filler
screw
Pressure line
connection
1
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 7

Plug into the mains.
Fill the pump with water at the pressure
connection.
All shut-off devices in the pressure line (spray
nozzles, valves etc.) must be fully opened when
priming so that any air in the intake line can
escape.
Depending on the suction height and the amount
of air in the intake line, priming can take anywhere
between 30 seconds and 5 minutes. If it takes
longer than this, the pump should be refilled with
water.
If the pump is removed again after use, it must
always be refilled with water whenever it is
connected up and used again.
10. Maintenance instructions
The pump is basically maintenance free. To
ensure a long service life, however, we
recommend regular checks and care.
Warning!
Before every servicing, switch off the pump
and remove the plug from the socket.
If the pump is not going to be used for a long time
or has to be removed for the winter months, rinse
it out with water, empty it completely and allow it
to dry.
If there is a risk of frost, the pump must be
emptied completely.
After long stoppages, make sure the rotor turns
correctly by briefly switching the pump on and off.
If the pump becomes blocked, connect the
pressure line to the water line and remove the
intake hose. Open the water line. Switch on the
pump several times for approx. 2 seconds. Most
blockages can be removed in this way.
11. Replacing the mains cable
Warning! Disconnect the pump from the mains!
If the mains cable is defective, it must be
replaced by an electrician.
8
GB
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 8

9
GB
12. Faults
Motor fails to start up
Causes Remedies
No mains voltage Check voltage
Pump rotor blocked -thermostat switched off Dismantle and clean pump
No intake
Causes Remedies
Intake valve not in water Immerse intake valve in water
Pump chamber without water connection Fill water into intake
Air in intake line air-tight Make sure intake line is
Intake valve leaks Clean intake valve
Strainer (intake valve) blocked Clean strainer
Max. suction height exceeded Check suction height
Inadequate delivery rate
Causes Remedies
Suction height too high Check suction height
Strainer dirty Clean strainer
Water level falling rapidly Immerse intake valve deeper
Pump performance diminishedby contaminants part Clean pump and replace wearing
Thermostat switches pump off
Causes Remedies
Motor overloaded - friction Dismantle and clean pump.
caused by foreign Prevent intake of foreign
substances too high substances (filter)
Warning!
The pump must never be allowed to run dry!
13. Orders for replacement parts
Please quote the following data when ordering replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to www.isc-gmbh.info
We draw express attention to the fact that we are not liable under the Product Liability Law for any damage
caused by our appliances if said damage results from improper repair or if parts are replaced by non-original
parts or parts not issued with our approval and the repair was not carried out by ISC Customer Service.
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 9

1. Consignes de sécurité

Prière de lire attentivement le mode dʼemploi et de
suivre les instructions. Familiarisez-vous avec
lʼappareil, le bon emploi et les consignes de
sécurité à lʼaide de ce mode dʼemploi.
Prenez des mesures appropriées pour mettre
lʼappareil hors de portée des enfants.
Lʼutilisateur est responsable vis-à-vis des tiers
dans le rayon de travail de lʼappareil.
Avant la mise en service, assurez-vous par un
contrôle de spécialiste que les mesures
préventives de protection électrique exigées sont
existantes.

Sur des eaux dormantes, des pièces dʼeau de
jardin et des piscines et dans leur proximité, il est
uniquement autorisé dʼutiliser la pompe avec un
disjoncteur à courant de défaut dont le courant
nominal déclencheur ne dépasse pas 30 mA
(conformément à VDE 0100, parties 702 et 738).
La pompe ne convient pas à lʼemploi dans les
piscines, les pataugeoires de tous genres et
toutes autres pièces dʼeaux dans lesquelles des
personnes ou des animaux peuvent se trouver
pendant son fonctionnement.
Il est interdit de faire fonctionner la pompe
pendant la présence de personnes ou dʼanimaux
dans la zone dangereuse.
Consultez votre spécialiste en électricité !
Avant chaque emploi, faites un contrôle visuel de
lʼappareil. Ne pas utiliser lʼappareil dans le cas où
les dispositifs de sécurité sont endommagés ou
usés. Ne jamais désactiver les dispositifs de
sécurité.
Utilisez lʼappareil exclusivement pour lʼapplication
prévue dans le mode dʼemploi.
Vous êtes responsables de la sécurité dans le
domaine de travail.
Si le câble de la pompe ou la fiche sont détériorés
par des effets extérieurs, ne jamais réparer le
câble! Il faut absolument échanger le câble. Ce
travail ne doit être confié quʼà un spécialiste
électricien (voir chapitre “Changement du câble
secteur”).
La tension de 230 V en courant alternatif indiquée
sur la plaque signalétique de la pompe doit
correspondre à la tension de secteur sur place.
Ne jamais soulever, transporter ou fixer la pompe
par le câble électrique.
Assurez-vous que les connecteurs électriques se
trouvent en dehors de la zone dʼinondation et à
lʼabri de lʼhumidité.
Débranchez lʼappareil avant tout travail sur la
pompe.
Evitez que la pompe ne soit exposée à un jet
dʼeau direct.
Lʼexploitant est responsable du respect des
prescriptions de sécurité et dʼinstallation locales
(consultez éventuellement un specialiste
électricien).
Lʼutilisateur doit exclure des dommages
consécutifs à lʼinondation de locaux dûs à une
défaillance de la pompe, en prenant des mesures
appropriées (p.ex. installation dʼalarme, pompe de
réserve etc.).
En cas de panne de la pompe, les travaux
respectifs ne doivent être effectués que par un
spécialiste électricien ou par le service après-
vente ISC.
Ne jamais laisser marcher la pompe à sec ni
lʼutiliser si la conduite dʼaspiration est fermée. Le
fabricant nʼassume aucune garantie pour des
dommages de la pompe dûs à une marche à sec.
Il est interdit dʼutiliser lʼappareil pour exploiter des
bassins de piscine.
Il ne faut pas monter lʼappareil dans un circuit
dʼeau potable.
2. Durée de vie
La température maximale du fluide refoulé ne devrait
pas dépasser +35°C en service continu.
Il est interdit de refouler des liquides inflammables,
gaseux ou explosifs avec cette pompe.
Evitez également le refoulement de liquides
aggressifs (acides, lessives, sève dʼécoulement de
silo) ainsi que de liquides contenant des substances
abrasives (sable).
10
F
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 10

3. Utilisation conforme à l’affectation
Domaine dʼapplication
Sert à lʼirrigation et lʼarrosage dʼespaces verts, de
carrés de légumes et de jardins
Pour lʼutilisation avec des arroseurs
Avec préfiltre pour la prise dʼeau de pièces dʼeau,
de ruisseaux, de réservoirs dʼeau pluviale, de
citernes dʼeau pluviale et de puits
Fluides refoulés
Sert au refoulement dʼeau claire (eau douce), dʼeau
pluviale ou dʼeau de lessive peu concentrée/dʼeau
usée.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Information dʼutilisation
Par principe, nous recommandons lʼutilisation dʼun
préfiltre et dʼune garniture dʼaspiration comprenant
un tuyau flexible dʼaspiration, un panier dʼaspiration
et une valve de retenue afin dʼéviter un temps
prolongé dʼamorçage et un endommagement inutile
de la pompe provoqué par des pierres ou des corps
étrangers solides.
5. Caractéristiques techniques:
Tension de secteur: 230V ~ 50 Hz
Puissance absorbée: 1300 W
Débit max. 5500 l/h
Hauteur de refoulement max. 48 m
Pression de refoulement max. 4,8 bar
Hauteur dʼaspiration 8 m
Raccord de refoulement et et dʼaspiration: 1” IG
Température dʼeau max. 35°C
6. Installation électrique
Le raccordement électrique se fait par une prise
de courant à contact de protection de
230 V ~ 50 Hz. Protection par fusible:
10 ampères au minimum.
La mise en et hors circuit sʼeffectue au moyen de
lʼinterrupteur incorporé.
Le moteur est protégé contre les surcharges ou
contre un blocage par le thermostat incorporé. En
cas de surchauffe, le thermostat arrête la pompe
automatiquement. Après le refroidissement, la
pompe se remet automatiquement en circuit.
7. Montage dʼune conduite dʼaspiration
Visser un tuyau flexible dʼaspiration (tuyau en
plastique dʼau moins 3/4” avec renforcement en
spirale) directement ou à lʼaide dʼun raccord fileté
sur le raccord dʼaspiration (1”IG) de la pompe
(voir fig. 1).
Le tuyau flexible dʼaspiration utilisé devrait être
muni dʼune soupape dʼaspiration. Dans le cas où
la soupape dʼaspiration ne peut pas être utilisée, il
faudrait installer une valve de retenue dans la
conduite dʼaspiration.
Poser la conduite dʼaspiration à partir de la prise
dʼeau vers la pompe en montant. Eviter
impérativement la pose de la conduite dʼaspiration
au-dessus du niveau de la pompe. Les bulles dʼair
dans la conduite dʼaspiration retardent et
empêchent le processus dʼaspiration.
Les conduites dʼaspiration et de refoulement
doivent être installées de manière à ne pas
exercer une pression mécanique sur la pompe.
La soupape dʼaspiration devrait se trouver
profondément dans lʼeau de sorte quʼune baisse
du niveau dʼeau ne provoque pas de marche à
vide de la pompe.
Une conduite dʼaspiration non étanche empêche
lʼaspiration dʼeau à cause de lʼaspiration dʼair.
Eviter lʼaspiration de corps étrangers (sable etc.),
au besoin, installer un préfiltre.
11
F
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 11

8. Raccordement de la conduite de
refoulement
La conduite de refoulement (au moins 3/4”) doit
être raccordée directement ou par un raccord
fileté sur le raccord de la conduite de refoulement
(1”IG) de la pompe.
Evidemment vous pouvez utiliser un tuyau de
refoulement de 1/2” en employant des
raccordements à vis appropriés. Lʼutilisation dʼun
tuyau de refoulement plus petit diminue le débit.
Pendant le processus dʼaspiration, assurer que
les organes de fermeture (buses, soupapes etc.)
dans la conduite de refoulement sont
complètement ouverts de manière à permettre
lʼéchappement libre de lʼair dans la conduite
dʼaspiration.
9. Mise en service
Placer la pompe sur une surface plane et solide
Installer la conduite dʼaspiration prête à
fonctionner
Mise en place de lʼinstallation électrique
Remplir de lʼeau dans la pompe par le raccord de
refoulement
Pendant le processus dʼaspiration, assurer que
les organes de fermeture (buses, soupapes etc.)
dans la conduite de refoulement sont
complètement ouverts de manière à permettre
lʼéchappement libre de lʼair dans la conduite
dʼaspiration.
Selon la hauteur dʼaspiration et le volume dʼair
dans la conduite dʼaspiration, le premier
processus dʼaspiration peut durer env. 0,5 à 5
minutes. En cas de durée prolongée dʼaspiration,
il faudrait de nouveau remplir de lʼeau.
Si la pompe est enlevée après lʼemploi, il faut
impérativement remplir de lʼeau avant le nouveau
raccordement et la remise en service.
10. Consignes dʼentretien
La pompe ne nécessite presque pas dʼentretien.
Toutefois, nous recommandons un contrôle et un
entretien réguliers pour une longue durée de vie.
Attention!
Avant tout entretien, manoeuvrer la pompe
hors tension. A cet effet, retirer la fiche de la
pompe de la prise de courant.
Avant une non-utilisation prolongée ou la
conservation pendant lʼhiver, rincer la pompe
soigneusement à lʼeau, la vider et la ranger dans
un endroit sec.
En cas de risque de gel, vider complètement la
pompe.
Après un temps dʼarrêt prolongé, vérifier par une
courte mise en et hors circuit que le rotor tourne
parfaitement.
Si la pompe était bouchée, raccorder la conduite
de refoulement à la conduite dʼeau et retirer le
tuyau flexible dʼaspiration. Ouvrir la conduite
dʼeau. Mettre la pompe plusieurs fois en circuit
pendant env. deux secondes. De cette façon, les
bouchages peuvent être éliminés dans la plupart
des cas.
11. Changement du câble secteur
Attention! Débrancher lʼappareil!
Un câble électrique défectueux ne doit être
remplacé que par un spécialiste électricien.
12
F
raccord de la
conduite
dʼaspiration
Bouchon de
vidange dʼeau Vis de
remplissage d’eau
raccord de la conduite
de refoulement
1
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 12

13
F
12. Défaillances
Pas de démarrage
Causes Dépannage
Pas de tension du réseau Vérifier la tension
Roue à aubes est bloquée -Thermostat sʼest arrêté Démonter la pompe et la nettoyer
Pompe nʼaspire pas
Causes Dépannage
Soupape dʼaspiration nʼest pas dans lʼeau Immerger la soupape dʼaspiration
Corps de pompe sans eau Remplir de lʼeau dans le raccord dʼaspiration
Air dans la conduite dʼaspiration Vérifier lʼétanchéité de la conduite dʼaspiration
Soupape dʼaspiration non étanche Nettoyer la soupape dʼaspiration
Panier dʼaspiration (soupape dʼaspiration) bouchée Nettoyer le panier dʼaspiration
Hauteur dʼaspiration max. dépassée Vérifier la hauteur dʼaspiration
Débit insuffisant
Causes Dépannage
Hauteur dʼaspiration trop élevée Vérifier la hauteur dʼaspiration
Panier dʼaspiration sali Nettoyer le panier dʼaspiration
Niveau dʼeau baisse rapidement Placer la soupape dʼaspiration plus bas
Puissance de la pompe réduite Nettoyer la pompe et remplacer les
à cause de substances nocives pièces usées
Thermorupteur met la pompe hors circuit
Cause Dépannage
Moteur surchargé - frottement élevé dû à Démonter la pompe et la nettoyer
des corps solides Empêcher lʼaspiration de corps solides
(filtre)
Attention!
La pompe ne doit pas marcher à vide.
13. Commande de pièces de rechange
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à lʼadresse www.isc-gmbh.info
Nous signalons à votre attention que - conformément à la loi relative à la responsabilité civile du producteur -
nous ne pouvons pas être tenus responsables pour des dommages provoqués par nos appareils si ces
dommages sont dûs à une réparation mal appropriée ou causés par le fait que, lors dʼun remplacement de
pièces, les pièces originales ou dʼautres pièces autorisées par nous, nʼont pas été utilisées. Nous ne pouvons
pas non plus être rendus responsables des dommages survenus au cours dʼune réparation qui nʼa pas été
effectuée par notre service après-vente ISC.
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 13

14
NL
1. Veiligheidsvoorschriften

Het is aangeraden om deze gebruiksaanwijzing
heel nauwkeurig te lezen en de aanwijzingen
ervan na te leven. Maakt U zich aan de hand van
deze gebruiksaanwijzing vertrouwd met het
toestel, het juiste gebruik alsook met de
veiligheidsaanwijzingen.
De toegang van kinderen dient door gepaste
maatregelen te worden voorkomen.
De gebruiker is verantwoordelijk tegenover
derden binnen de actieradius van het toestel.
Vóór ingebruikneming dient U zich door een
deskundige controle ervan te vergewissen dat de
vereiste elektrische veiligheidsmaatregelen
voorhanden zijn.

Aan stilstaand water, tuin- en zwemvijvers en in
hun omgeving is het gebruik van de pomp alleen
toegestaan met een verliesstroom-
veiligheidsschakelaar met een nominale
afschakelstroom tot 30 mA (volgens VDE 0100
deel 702 en 738).
De pomp is niet geschikt voor gebruik in
zwembassins, kinderbadjes van welke soort dan
ook en ander water waarin zich personen of
dieren kunnen ophouden tijdens het gebruik.
Het is niet toegestaan om de pomp te gebruiken
terwijl er personen of dieren binnen de
gevarenzone verblijven.
Raadpleeg uw elektrovakman!
Controleer het toestel visueel vóór ieder gebruik.
Gebruik het toestel niet als veiligheidsinrichtingen
beschadigd of versleten zijn. Stel nooit
veiligheidsrinrichtingen buiten werking.
Gebruik het toestel uitsluitend voor het doeleinde
vermeld in deze gebruiksaanwijzing.
U bent verantwoordelijk voor de veiligheid op het
werkterrein.
Als de pompkabel of de stekker door externe
inwerkingen wordt beschadigd, mag de kabel niet
worden hersteld! De kabel moet door een nieuwe
worden vervangen. Dit werk mag slechts door een
elektricien worden doorgevoerd (zie hoofdstuk
”Vervangen van de netkabel”)
De wisselspanning van 230 V vermeld op het
kenplaatje van de pomp moet overeenkomen met
de voorhanden zijnde netspanning.
De pomp nooit aan de netkabel opheffen,
transporteren of bevestigen.
Vergewis U zich ervan dat de elektrische steek-
verbindingen zich niet in een aan overstroming
blootgesteld bereik bevinden of dat ze tegen vocht
beschermd zijn.
Vóór alle werkzaamheden aan de pomp zeker de
netstekker uit de wandcontactdoos trekken.
Vermijd dat de pomp aan een directe waterstraal
wordt blootgesteld.
De gebruiker is verantwoordelijk voor het naleven
van de locale veiligheids- en inbouwvoorschriften
(raadpleeg eventueel een elektricien).
Uit een overstroming van vertrekken bij storingen
van de pomp voortvloeiende verdere schade moet
door de gebruiker door gepaste maatregelen (b.v.
installatie van een alarmsysteem, reservepomp of
dgl.) worden uitgesloten.
Bij een eventueel defect van de pomp mogen
reparatiewerkzaamheden slechts door een
elektricien of door de ISC-klantenservice worden
uitgevoerd.
De pomp mag nooit drooglopen of met volledig
gesloten zuigleiding in werking worden gesteld.
De garantie van de fabrikant vervalt bij schade
aan de pomp die door drooglopen wordt
veroorzaakt.
Het toestel mag niet voor zwembassins worden
gebruikt.
Het toestel mag niet in de drinkwaterkringloop
worden geïnstalleerd.
2. Bestendigheid
De maximumtemperatuur van de te pompen vloeistof
mag bij ononderbroken bedrijf van de pomp +35° C
niet overschrijden.
Deze pomp mag niet voor brandbare, gas vormende
of explosieve vloeistoffen worden gebruikt.
Het pompen van agressieve vloeistoffen (zuren,
logen, leksap afkomstig van siloʼs etc.) alsook van
vloeistoffen met abrasieve stoffen (zand) moet
eveneens worden vermeden.
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 14

15
NL
3. Gebruiksdoeleinde
Toepassingsgebied
Voor het irrigeren en besproeien van plantsoenen,
groentebedden en tuinen
Voor het bedrijf van gazonsproeiers
Met voorfilter voor de wateronttrekking uit vijvers,
beken, regentonnen, regenputten en putten
Geschikte vloeistoffen:
helder water (zoetwater), regenwater of lichte
wasvloeistof/water voor industriële of agrarische
doeleinden.
Wij wijzen erop dat onze gereedschappen
overeenkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het
gereedschap in ambachtelijke of industriële bedrijven
alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
4. Gebruiksaanwijzingen
Het is principieel aangeraden om een voorfilter en
een zuigset met zuigslang, zuigkorf en terugslagklep
te gebruiken teneinde te voorkomen dat de pomp
lang opnieuw moet aanzuigen en dat ze onnodig
wordt beschadigd door stenen en vaste vreemde
lichamen.
5. Technische gegevens:
Netaansluiting: 230V ~ 50 Hz
Opgenomen vermogen: 1300 W
Wateropbrengst max. 5500 l/h
Opvoerhoogte max. 48 m
Manometerdruk max. 4,8 bar
Zuighoogte max. 8 m
Druk- en zuigaansluiting: 1” IG
Watertemperatuur max. 35°C
6. Elektrische aansluiting
De pomp moet worden aangesloten aan een
wandcontactdoos met aardingscontact
230 V ~ 50 Hz. Beveiliging minstens 10 ampère.
Het in- en uitschakelen gebeurt met behulp van
de ingebouwde schakelaar.
De ingebouwde motorveiligheidsschakelaar
beschermt de motor tegen overbelasting of
blokkering. In geval van oververhitting wordt de
pomp automatisch uitgeschakeld. Na het afkoelen
wordt de pomp opnieuw automatisch
ingeschakeld.
7. Zuigleiding
Een zuigslang (kunststofslang minstens 3/4” met
spiraalversterking) rechtstreeks of met een
draadnippel aan de zuigaansluiting (1” IG) van de
pomp schroeven (zie fig. 1)
Het is aangeraden om de gebruikte zuigslang van
een zuigklep te voorzien. Indien de zuigklep niet
kan worden gebruikt, is het raadzaam om in de
zuigleiding een terugslagklep te installeren.
De zuigleiding van de plaats van wateronttrekking
naar de pomp stijgend plaatsen. Plaats de
zuigleiding zeker niet hoger dan de pomp;
luchtbellen in de zuigleiding vertragen en
verhinderen het aanzuigproces.
Zuig- en drukleiding moeten worden aangebracht
zodat deze geen mechanische druk op de pomp
uitoefenen.
De zuigklep moet diep genoeg ondergedompeld
zijn om te voorkomen dat de pomp droogloopt
door het dalen van het waterpeil.
Een lekke zuigleiding verhindert het aanzuigen
van water door lucht aan te zuigen.
Vermijd zeker het aanzuigen van vreemde
voorwerpen (zand etc.). Desnoods moet een
voorfilter worden aangebracht.
Aansluiting
zuigleiding
Wateraflaatplug Watervulplug
Aansluiting
drukleiding
1
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 15

16
NL
8. Aansluiting van de drukleiding
De drukleiding (minstens 3/4”) moet rechtstreeks of
met een draadnippel aan de drukaansluiting (1” IG)
van de pomp worden aangesloten.
Met behulp van overeenkomstige schroefstukken
kan uiteraard een drukslang van 1/2” worden
gebruikt. De wateropbrengst wordt door de
kleinere drukslang gereduceerd.
Tijdens het aanzuigproces moeten de in de
drukleiding voorhanden zijnde afsluiters
(sproeimondstukken, kleppen etc.) volledig
opengedraaid zijn zodat de lucht ingesloten in de
zuigleiding vrij kan ontsnappen.
9. Ingebruikneming
Pomp aan een effen en vaste standplaats
installeren
Zuigleiding bedrijfsklaar aanbrengen
Elektrische aansluiting uitvoeren
Pomp aan de drukaansluiting met water vullen.
Tijdens het aanzuigproces moeten de in de
drukleiding voorhanden zijnde afsluiters
(sproeimondstukken, kleppen etc.) volledig
opengedraaid zijn zodat de lucht ingesloten in de
zuigleiding vrij kan ontsnappen.
Al naargelang de zuighoogte en de hoeveelheid
lucht in de zuigleiding kan het eerste aanzuig-
proces ca. 0,5 tot 5 min. bedragen. Bij een
langdurig aanzuigen moet opnieuw water worden
bijgevuld.
Indien de pomp na gebruik weer wordt verwijderd
moet bij de volgende aansluiting en ingebruik-
neming zeker water worden bijgevuld.
10. Onderhoudsvoorschriften
De pomp is praktisch onderhoudsvrij. Het is
echter aangeraden om de pomp regelmatig de
controleren en in goede staat te houden teneinde
een lange levensduur van de pomp te verzekeren.
Let op!
Vóór iedere onderhoudswerkzaamheid moet
de pomp spanningsvrij worden geschakeld
door de netstekker van de pomp uit de
wandcontactdoos te trekken.
Vóór een langdurig niet-gebruik of vóór het
opbergen gedurende de winter moet de pomp
grondig met water worden doorgespoeld, volledig
geleegd en droog bewaard.
Bij vorstgevaar moet de pomp volledig worden
geleegd.
Na een langdurige stilstand controleren of de rotor
behoorlijk draait door de pomp kort in en uit te
schakelen.
Bij een eventuele verstopping van de pomp sluit U
de drukleiding aan de waterleiding aan en
verwijdert U de zuigslang. Draai dan de kraan van
de waterleiding open. Schakel de pomp
herhaaldelijk voor ca. twee seconden in. Op die
manier kunnen verstoppingen meestal worden
verholpen.
11. Vervangen van de netkabel
Let op! De netstekker van de pomp uit de
wandcontactdoos trekken. Indien de netkabel
defect is, mag die slechts door een deskundige
elektricien worden vervangen.
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 16

17
NL
12. Storingen
Motor start niet
Oorzaken Verhelpen
Geen netspanning Spanning controleren
Pompwiel zit vast - motor werd door zijn Pomp uit elkaar halen en schoonmaken
veiligheidsschakelaar uitgeschakeld
Pomp zuigt niet aan
Oorzaken Verhelpen
Zuigklep niet in het water Zuigklep voldoende onderdompelen
Pompkamer zonder water Water in de aanzuigaansluiting vullen
Lucht in de zuigleiding Zuigleiding op dichtheid controleren
Zuigklep lek Zuigklep reinigen
Zuigkorf (zuigklep) verstopt Zuigkorf reinigen
max. zuighoogte overschreden Zuighoogte controleren
Onvoldoende wateropbrengst
Oorzaken Verhelpen
Zuighoogte te hoog Zuighoogte controleren
Zuigkorf vervuild Zuigkorf reinigen
Waterpeil daalt snel Zuigklep dieper plaatsen
Wateropbrengst verminderd door verontreinigende stoffen Pomp reinigen en versleten stuk vervangen
Motorbeveiligingsschakelaar schakelt de pomp uit
Oorzaken Verhelpen
Motor overbelast - wrijving door Pomp demonteren en reinigen, het
vreemde stoffen te hoog aanzuigen van vreemde stoffen voorkomen
(filter)
Let op!
De pomp mag niet drooglopen.
13. Bestellen van wisselstukken
Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden:
Type van het toestel
Artikelnummer van het toestel
Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info
Wij wijzen u er uitdrukkelijk op dat wij volgens de productaansprakelijkheidswet niet moeten opdraaien voor
door onze toestellen veroorzakte schade als die te wijten is aan ondeskundige reparatie of aan het vervangen
van stukken door andere dan de originele stukken of door ons niet geautoriseerde stukken en als de reparatie
niet wordt uitgevoerd door de ISC klantenservice.
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 17

1. Avvertenze di sicurezza

Leggete attentamente le istruzioni per lʼuso e
attenetevi alle avvertenze. Usatele per conoscere
bene lʼapparecchio, il suo uso corretto nonché le
avvertenze di sicurezza.
Evitare con delle misure adatte che lʼapparecchio
arrivi nelle mani dei bambini.
Lʼutente è responsabile verso terzi nellʼambito
operativo dellʼapparecchio.
Prima di mettere in esercizio la pompa fare
controllare da un tecnico che ci siano le misure di
protezione elettrica richieste.

Nel caso di stagni, laghetti di giardini o piccole
vasche e nelle loro vicinanze lʼuso della pompa è
consentito solo con interruttore di sicurezza per
correnti di guasto con una corrente nominale di
intervento fino a 30 mA (secondo la norma VDE
0100 parte 702 e parte 738).
La pompa non è adatta allʼuso in piscine, piscine
per bambini di ogni tipo e vasche in cui si
possano essere presenti persone o animali
mentre essa è in funzione.
È vietato lʼuso della pompa in presenza di
persone o animali nella zona di pericolo.
Rivolgetevi al vostro elettricista specializzato!
Fate un controllo visivo dellʼapparecchio ogni
volta prima di usarlo. Non usate lʼapparecchio se
i dispositivi di sicurezza sono danneggiati o
usurati. Non escludete mai i dispositivi di
sicurezza.
Usate lʼapparecchio solamente per lo scopo
indicato in queste istruzioni per lʼuso.
Siete responsabili per la sicurezza nella zona di
lavoro.
Se il cavo della pompa o la spina dovessero
venire danneggiati per cause esterne, il cavo non
deve venire riparato, ma deve venire sostituito
con uno nuovo. Questa operazione deve venire
eseguita da un elettricista.
La tensione di 230 Volt di tensione alternata
indicata sulla targhetta di identificazione della
pompa deve corrispondere alla tensione presente
in rete.
Non sollevare, trasportare o fissare mai la pompa
tenendola per il cavo di alimentazione.
Accertatevi che i connettori elettrici si trovino in
un punto che non venga sommerso e che sia
protetto dallʼumidità.
Prima di eseguire ogni operazione alla pompa
staccare la spina dalla presa di corrente.
Evitate che la pompa sia esposta ad un getto
dʼacqua diretto.
Lʼutilizzatore è responsabile per il rispetto delle
norme di sicurezza e di montaggio (rivolgetevi
eventualmente ad un elettricista).
Lʼutilizzatore deve prendere delle misure adatte
per poter escludere danni conseguenti
allʼinondazione di locali a causa di guasti della
pompa (per es. installando un impianto di
allarme, una pompa di riserva ecc.).
In caso di guasti alla pompa le operazioni di
riparazione devono venire eseguite solamente da
un elettricista o dal servizio assistenza ISC.
La pompa non deve mai funzionare a secco
oppure con il dispositivo di aspirazione
completamente chiuso. La garanzia del
produttore non copre danni alla pompa dovuti al
funzionamento a secco.
Lʼapparecchio non deve essere usato nel caso di
vasche di piscine.
Lʼapparecchio non deve essere montato nel
circuito dellʼacqua potabile.
2. Resistenza
La massima temperatura del liquido convogliato non
dovrebbe superare i +35°C in caso di esercizio
continuo.
Con questa pompa non devono venire convogliati
gas infiammabili o liquidi esplosivi.
Si deve anche evitare il trasporto di liquidi aggressivi
(acidi, basi ecc.) nonché di sostanze abrasive.
3. Utilizzo proprio
Possibilità dʼimpiego
per irrigare parchi, giardini ed orti
per azionare impianti di irrigazione del prato
con filtro in entrata per utilizzare lʼacqua di
laghetti, ruscelli, serbatoi e cisterne di acqua
piovana o pozzi.
18
I
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 18

Fluidi convogliati
Per convogliare acqua limpida (acqua dolce), acqua
piovana o acqua di lavaggio leggermente
sporca/acqua industriale.
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
4. Avvertenze per lʼoperazione
Consigliamo fondamentalmente lʼuso di un filtro in
entrata e di un set di aspirazione con tubo aspirante,
griglia di aspirazione e valvola antiritorno per evitare
di dovere ripompare a lungo e che la pompa venga
danneggiata da sassolini e da corpi estranei.
5. Caratteristiche tecniche:
Tensione di rete: 230V ~ 50 Hz
Potenza assorbita: 1300 W
Portata mass 5500 l/h
Prevalenza mass. 48 m
Pressione di trasporto mass. 4,8 bar
Altezza dʼaspirazione 8 m
Raccordo di mandata e dʼaspirazione 1” IG
Temperatura dʼacqua mass. 35°C
6. Allacciamento elettrico
Lʼallacciamento elettrico avviene ad una a una
presa con contatto di terra da 230 V ~ 50 Hz.
Protezione di almeno 10 Amper.
Lʼapparecchio si accende e si spegne tramite
lʼinterruttore integrato.
Grazie al controllo di temperatura integrato, il
motore è protetto contro sovraccarico o
bloccaggio. In caso di surriscaldamento il
controllo temperatura spegne la pompa
automaticamente e dopo il raffreddamento la
pompa si riaccende da sola.
7. Montaggio della tubazione di
aspirazione
Avvitare un tubo aspirante (tubo di plastica min.
3 /4“ con rinforzo a spirale) direttamente o con un
raccordo filettato al raccordo aspirante (1 „IG)
della pompa (vedi fig. 1).
Il tubo aspirante usato dovrebbe avere una
valvola di aspirazione. Se non si può utilizzare
una valvola di aspirazione, si deve installare una
valvola antiritorno nel tubo aspirante.
Mettere in opera il tubo di aspirazione in modo
che la presa dellʼacqua sia più in basso della
pompa. Evitate che il tubo di aspirazione si trovi
al di sopra dellʼaltezza della pompa. Bolle dʼaria
nel tubo di aspirazione rallentano e impediscono
il processo di aspirazione.
Le tubazioni di aspirazione e di mandata devono
essere disposte in modo tale che queste non
esercitino pressione meccanica sulla pompa.
La valvola di aspirazione dovrebbe essere
immersa a tal punto nellʼacqua che anche se si
abbassa il livello dellʼacqua non si abbia un
funzionamento a secco della pompa.
Una tubazione di aspirazione che non sia a
tenuta impedisce lʼaspirazione dellʼacqua dato
che viene aspirata aria.
Evitate di aspirare corpi estranei (sabbia ecc.), se
necessario montare un filtro in entrata.
19
I
Allacciamento
tubo di
aspirazione
Allacciamento tubo di
mandata
Tappo a vite per lo
scarico dellʼacqua
Tappo a vite di
riempimento acqua
1
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 19

8. Allacciamento del tubo di mandata
Il tubo di mandata (dovrebbe essere almeno di
3/4“) deve venire collegato direttamente tramite
un raccordo filettato (1“ IG) della pompa.
Naturalmente si può usare un tubo di mandata da
1/2“ con i relativi collegamenti a vite. Tuttavia la
portata viene ridotta da un tubo di mandata più
piccolo.
Durante il processo di aspirazione si devono
aprire completamente gli organi di intercettazione
presenti del tubo di mandata (ugelli, valvole ecc.)
in modo che possa uscire lʼaria presente nel tubo
di aspirazione.
9. Messa in esercizio
Installare la pompa in un posto piano e stabile.
Montare la tubazione di aspirazione in modo che
sia pronta per lʼuso.
Eseguire il collegamento elettrico.
Riempire la pompa di acqua allʼattacco di
mandata.
Durante il processo di aspirazione si devono
aprire completamente gli organi di intercettazione
presenti del tubo di mandata (ugelli, valvole ecc.)
in modo che possa uscire lʼaria presente nel tubo
di aspirazione.
A seconda dellʼaltezza di aspirazione e della
quantità di aria nella tubazione di aspirazione la
prima di operazione di aspirazione può durare da
0,5 a 5 min. In caso di tempi di aspirazione più
lunghi si deve aggiungere acqua.
Se la pompa viene tolta dopo lʼuso, si deve
aggiungere acqua in ogni caso ricollegando la
pompa e rimettendola in esercizio.
10. Avvertenze di manutenzione
La pompa non richiede praticamente
manutenzione. Per una lunga durata consigliamo
tuttavia di controllarla regolarmente e di tenerla
con cura.
Attenzione!
Prima di eseguire la manutenzione
lʼapparecchio non deve essere mai sotto
tensione; a questo scopo staccare la spina
dalla presa di corrente.
Se la pompa non viene usata per un periodo
piuttosto lungo e prima dellʼinverno, essa deve
venire lavata a fondo con acqua, svuotata
completamente e tenuta allʼasciutto.
In caso di pericolo di gelo la pompa deve venire
svuotata completamente.
Se la pompa è stata ferma a lungo controllate che
il rotore ruoti i modo corretto accendendo e
spegnendo brevemente la pompa.
Se la pompa è ostruita, collegate il tubo di
mandata al tubo dellʼacqua e togliete il tubo di
aspirazione. Aprite il tubo dellʼacqua. Accendete
più volte la pompa per ca. due secondi. In questo
modo si può eliminare la maggior parte delle
ostruzioni
11. Sostituzione del cavo di
alimentazione
Attenzione, staccare lʼapparecchio dalla presa di
corrente!
Se il cavo di alimentazione è difettoso, deve
venire sostituito solamente da un elettricista.
20
I
Anl RGP 1300 Niro SPK1:Anl PGP 3600 K SPK1 24.04.2007 13:18 Uhr Seite 20
