Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Warnung vor elektrischer Spannung!
Warnung vor heißen Teilen!
Warnung! Die Einheit ist ferngesteuert und darf ohne Warnung anlaufen
Anl_TH_AC_190_6_OF_SPK7.indb 3Anl_TH_AC_190_6_OF_SPK7.indb 3 17.12.12 14:3417.12.12 14:34

D
- 4 -
 Achtung!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
 Warnung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang

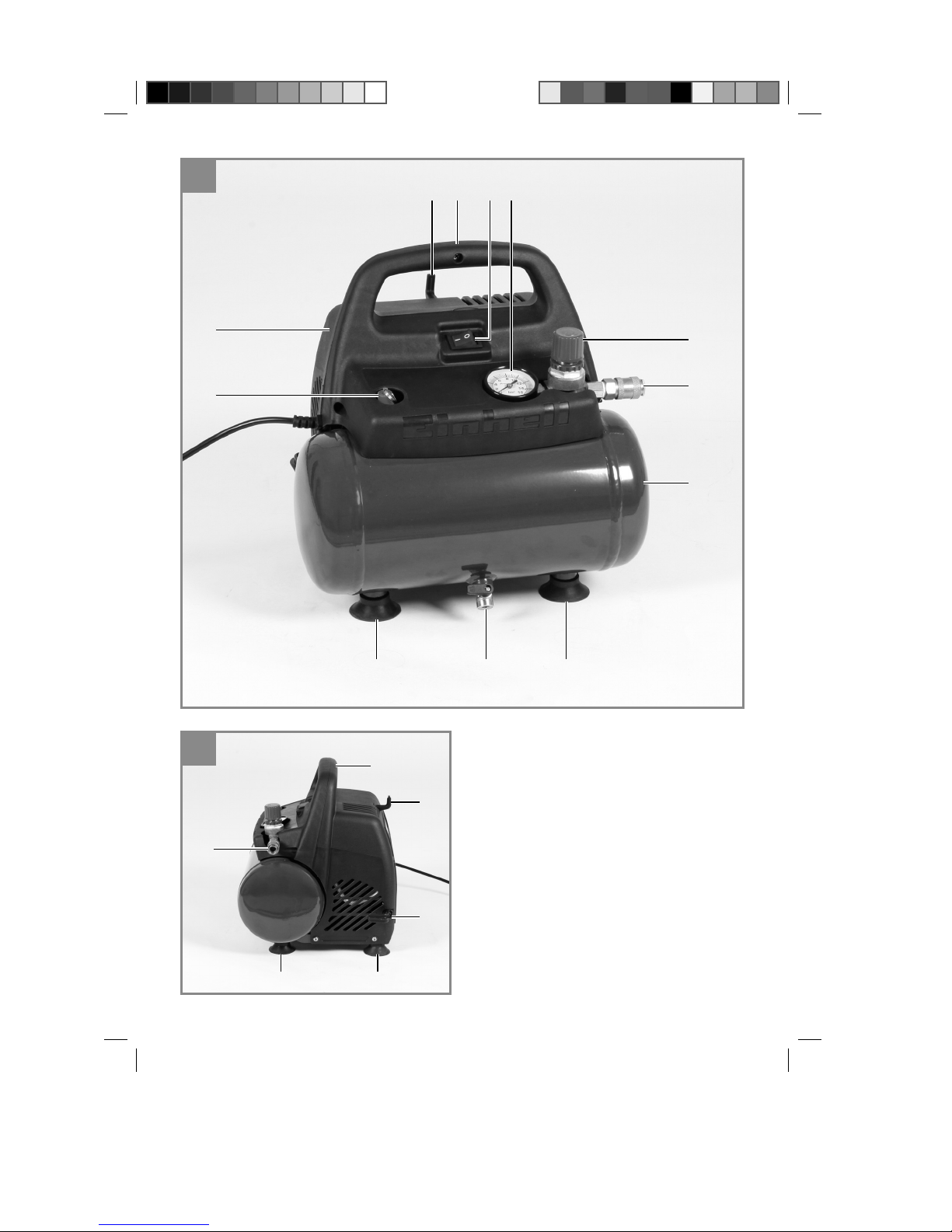

2.1 Gerätebeschreibung (Bild 1/2)
1. Gehäuseabdeckung
2. Druckbehälter
3. Haken für Kabelaufwicklung
4. Standfuß
5. Schnellkupplung (geregelte Druckluft)
6. Manometer
(eingestellter Druck kann abgelesen werden)
7. Druckregler
8. Ein-/ Aus-Schalter
9. Transportgriff
10. Sicherheitsventil
11. Ablass-Hahn für Kondenswasser
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an den nächstgelege-
nen zuständigen Baumarkt. Bitte beachten Sie
hierzu die Gewährleistungstabelle in den Garan-
tiebestimmungen am Ende der Anleitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Achtung!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Der Kompressor dient zum Erzeugen von Druck-
luft für druckluftbetriebene Werkzeuge.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_TH_AC_190_6_OF_SPK7.indb 4Anl_TH_AC_190_6_OF_SPK7.indb 4 17.12.12 14:3417.12.12 14:34

D
- 5 -
4. Technische Daten
Netzanschluss: .............................. 230 V ~ 50 Hz
Motorleistung:........................................... 1,1 kW
Betriebart..................................... S3 25% 10 min
Kompressor-Drehzahl min-1:......................... 3550
Betriebsdruck bar:.............................................. 8
Druckbehältervolumen (in Liter):........................ 6
Theo. Ansaugleistung l/min.:.......................... 185
Schalleistungspegel LWA in dB:......................... 97
Unsicherheit KWA ...........................................2 dB
Schalldruckpegel LpA in dB:.............................. 75
Unsicherheit KpA............................................2 dB
Schutzart:...................................................... IP20
Gerätegewicht in kg: .......................................... 9
Geräusch
Die Geräuschemissionswerte wurden entspre-
chend EN ISO 3744 ermittelt.
5. Vor Inbetriebnahme
Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschä-
den. Etwaige Schäden sofort dem Transport-
unternehmen melden, mit dem der Kompres-
sor angeliefert wurde.
• Die Aufstellung des Kompressors sollte in der
Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen
(Verlängerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft ach-
ten.
• Den Kompressor nicht in feuchtem oder nas-
sem Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räu-
men (gut belüftet, Umgebungstemperatur
+5°C bis 40°C) betrieben werden. Im Raum
dürfen sich keine Stäube, keine Säuren,
Dämpfe, explosive oder entflammbare Gase
befinden.
• Der Kompressor ist geeignet für den Einsatz
in trockenen Räumen. In Bereichen, in denen
mit Spritzwasser gearbeitet wird, ist der Ein-
satz nicht zulässig.
6. Montage und Inbetriebnahme
Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
6.1 Netzanschluß
Achten Sie vor Inbetriebnahme darauf, dass die
Netzspannung mit der Betriebsspannung lt. Ma-
schinenleistungsschild übereinstimmt. Lange Zu-
leitungen, sowie Verlängerungen, Kabeltrommeln
usw. verursachen Spannungabfall und können
den Motoranlauf verhindern. Bei niedrigen Tem-
peraturen unter +5°C ist der Motoranlauf durch
Schwergängigkeit gefährdet.
6.2 Aus-/ Einschalter (8)
Stellen Sie den Ein-/Ausschalter (8) zum Ein-
schalten auf die Position 1.
Zum Ausschalten Ein-/Ausschalter (8) in Position
0 bringen.
6.3 Druckeinstellung: (Abb. 1)
• Mit dem Druckregler (7) kann der Druck am
Manometer (6) eingestellt werden.
• Der eingestellte Druck kann an der Schnell-
kupplung (5) entnommen werden.
6.4 Druckschaltereinstellung
Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
7. Austausch der
Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller
oder seinen Kundendienst oder eine ähnlich qua-
lifizierte Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
Anl_TH_AC_190_6_OF_SPK7.indb 5Anl_TH_AC_190_6_OF_SPK7.indb 5 17.12.12 14:3417.12.12 14:34

D
- 6 -
8. Reinigung, Wartung und
Ersatzteilbestellung
Achtung!
Ziehen Sie vor allen Reinigungs- und War-
tungsarbeiten den Netzstecker.
Achtung!
Warten Sie bis der Verdichter vollständig ab-
gekühlt ist! Verbrennungsgefahr!
Achtung!
Vor allen Reinigungs- und Wartungsarbeiten
ist der Kessel drucklos zu machen.
8.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
• Schlauch und Spritzwerkzeuge müssen vor
Reinigung vom Kompressor getrennt werden.
Der Kompressor darf nicht mit Wasser, Lö-
sungsmitteln o. Ä. gereinigt werden.
8.2 Kondenswasser
Achtung! Für dauerhafte Haltbarkeit des Druck-
behälters (2) ist nach jedem Betrieb das Kon-
denswasser durch Öffnen des Ablasshahns (11)
abzulassen. Neigen sie den Kessel des Kom-
pressors so weit, dass sich der Ablasshahn am
tiefsten Punkt des Kessels befindet. So kann das
Kondenswasser vollständig ablaufen.
8.3 Sicherheitsventil (10)
Das Sicherheitsventil ist auf den höchstzulässi-
gen Druck des Druckbehälters eingestellt. Es ist
nicht zulässig, das Sicherheitsventil zu verstellen
oder dessen Plombe zu entfernen. Damit das
Sicherheitsventil im Bedarfsfall richtig funktioniert,
sollte dies von Zeit zu Zeit betätigt werden. Zie-
hen Sie so stark am Ring, bis die Druckluft hörbar
abbläst. Anschließend lassen Sie den Ring wie-
der los.
8.4 Lagerung
Achtung!
Ziehen Sie den Netzstecker, entlüften Sie das
Gerät und alle angeschlossenen Druckluftwerk-
zeuge. Stellen Sie den Kompressor so ab, dass
dieser nicht von Unbefugten in Betrieb genom-
men werden kann.
Achtung!
Den Kompressor nur in trockener und für
Unbefugte unzugänglicher Umgebung auf-
bewahren. Nicht kippen, nur stehend aufbe-
wahren!
8.5 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
9. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe. Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
Anl_TH_AC_190_6_OF_SPK7.indb 6Anl_TH_AC_190_6_OF_SPK7.indb 6 17.12.12 14:3417.12.12 14:34

D
- 7 -
10. Mögliche Ausfallursachen
Problem Ursache Lösung
Kompressor läuft
nicht
1. Netzspannung nicht vorhanden
2. Netzspannung zu niedrig
3. Außentemperatur zu niedrig
4. Motor überhitzt
1. Kabel, Netzstecker, Sicherung und
Steckdose überprüfen.
2. Zu lange Verlängerungskabel
vermeiden.Verlängerungs-kabel
mit ausreichendem Aderquerschnitt
verwenden.
3. Nicht unter +5° C Außentemperatur
betreiben.
4. Motor abkühlen lassen ggf. Ursa-
che der Überhitzung beseitigen.
Kompressor läuft,
jedoch kein Druck
1. Rückschlagventil undicht
2. Dichtungen kaputt.
3. Ablass-Schraube für Kondens-
wasser (11) undicht.
1. Rückschlagventil austauschen.
2. Dichtungen überprüfen, kaputte
Dichtungen bei einer Fachwerkstatt
ersetzen lassen.
3. Schraube per Hand nachziehen.
Dichtung auf der Schraube über-
prüfen, ggf. ersetzen.
Kompressor läuft,
Druck wird am Ma-
nometer angezeigt,
jedoch Werkzeuge
laufen nicht.
1. Schlauchverbindungen undicht.
2. Schnellkupplung undicht.
3. Zu wenig Druck am Druckregler
eingestellt.
1. Druckluftschlauch und Werk-
zeuge überprüfen, ggf. aus-
tauschen.
2. Schnellkupplung überprüfen,
ggf. ersetzen.
3. Druckregler weiter aufdrehen.
Anl_TH_AC_190_6_OF_SPK7.indb 7Anl_TH_AC_190_6_OF_SPK7.indb 7 17.12.12 14:3417.12.12 14:34

D
- 8 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_TH_AC_190_6_OF_SPK7.indb 8Anl_TH_AC_190_6_OF_SPK7.indb 8 17.12.12 14:3417.12.12 14:34

D
- 9 -
Anl_TH_AC_190_6_OF_SPK7.indb 9Anl_TH_AC_190_6_OF_SPK7.indb 9 17.12.12 14:3417.12.12 14:34

D
- 10 -
Garantiebestimmungen
Die Fa. iSC GmbH bzw. der zuständige Baumarkt garantiert die Behebung von Mängeln bzw. den Gerä-
teaustausch entsprechend der unten stehenden Übersicht, wobei die gesetzlichen Gewährleistungsan-
sprüche unberührt bleiben.
Kategorie Beispiel Garantieleistung
Mängel an Material oder Kons-
truktion
24 Monate
Verschleißteile* Keilriemen, Luftfilter 6 Monate
Verbrauchsmaterial/
Verbrauchsteile*
Garantie nur bei Sofortdefekt
(24h nach Kauf / Kaufbelegda-
tum)
Fehlteile 5 Arbeitstage
* nicht zwingend im Lieferumfang enthalten!
Bezüglich Verschleißteilen, Verbrauchsmaterial und Fehlteilen garantiert die Fa. iSC GmbH bzw. der
zuständige Baumarkt eine Mängelbehebung bzw. eine Nachlieferung nur, wenn der Mangel innerhalb
von 24h (Verbrauchsmaterial), 5 Arbeitstagen (Fehlteilen) oder 6 Monaten (Verschleißteile) nach Kauf
angezeigt und das Kaufdatum durch Kaufbeleg nachgewiesen wird.
Bei Mängeln an Material oder Konstruktion, bitten wir Sie im Garantiefall das Gerät zusammen mit bei-
liegender Gerätekarte einzureichen und diese vollständig auszufüllen. Wichtig ist hierbei eine genaue
Fehlerbeschreibung anzugeben.
Beantworten Sie hierfür folgende Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_TH_AC_190_6_OF_SPK7.indb 10Anl_TH_AC_190_6_OF_SPK7.indb 10 17.12.12 14:3417.12.12 14:34

D
- 11 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch
über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-
sprüchen gilt folgendes:
1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-
tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie
kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-
fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä-
tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb-
lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt
daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei
gleichzusetzenden Tätigkeiten eingesetzt wird.
Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-
achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der
Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss-
bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen-
dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs-
und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine
oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen)
sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere
für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch
erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.
3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-
frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti-
gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf!
Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von
unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.
Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom
Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-
adresse.
Für Verschleiß-/Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Garantiebestimmungen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)
Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.
E-Mail: [email protected]o · Internet: www.isc-gmbh.info
Anl_TH_AC_190_6_OF_SPK7.indb 11Anl_TH_AC_190_6_OF_SPK7.indb 11 17.12.12 14:3417.12.12 14:34

D
- 12 -

Service Hotline: [phone] · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr
(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)
1
Name:
2
Straße / Nr.: PLZ: Ort:
Retouren-Nr. iSC: Telefon: Mobil:
Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:
3
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.
Garantie JA NEIN Kaufbeleg-Nr. / Datum:
4
1Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l 2Ihre Anschrift eintragen
3Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l 4Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen
Anl_TH_AC_190_6_OF_SPK7.indb 12Anl_TH_AC_190_6_OF_SPK7.indb 12 17.12.12 14:3417.12.12 14:34

GB
- 13 -
Caution - Read the operating instructions to reduce the risk of inquiry
Wear ear-muffs. The impact of noise can cause damage to hearing.
Beware of electrical voltage
Beware of hot parts
Warning! The equipment is remote-controlled and may start-up without warning.
Anl_TH_AC_190_6_OF_SPK7.indb 13Anl_TH_AC_190_6_OF_SPK7.indb 13 17.12.12 14:3417.12.12 14:34

GB
- 14 -
Important!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Caution!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1/2)
1. Housing cover
2. Pressure vessel
3. Hook for cable store
4. Supporting foot
5. Quick-lock coupling (regulated compressed
air)
6. Pressure gauge (for reading the set pressure)
7. Pressure regulator
8. On/Offswitch
9. Transport handle
10. Safety valve
11. Drainage cock for condensation water
2.2 Items supplied
Please check that the article is complete as spe-
cified in the scope of delivery. If parts are missing,
please contact our service center or the nearest
branch of the DIY store where you made your
purchase at the latest within 5 work days after
purchasing the article and upon presentation of
a valid bill of purchase. Also, refer to the warranty
table in the warranty provisions at the end of the
operating instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Important!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts. There is a danger of
swallowing or suffocating!
• Original operating instructions
• Safety instructions
3. Proper use
The compressor is designed for generating com-
pressed air for tools operated by compressed air.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
Anl_TH_AC_190_6_OF_SPK7.indb 14Anl_TH_AC_190_6_OF_SPK7.indb 14 17.12.12 14:3417.12.12 14:34

GB
- 15 -
4. Technical data
Power supply:.................................... 230 ~ 50 Hz
Motor rating in kW:.......................................... 1.1
Operating mode .......................... S3 25% 10 min
Compressor speed in rpm:........................... 3550
Operating pressure in bar: ................................. 8
Pressure vessel volume in litre:.......................... 6
Theoretical intake rate in l/min.:...................... 185
Sound power level LWA in dB:............................ 97
KWA uncertainty .............................................2 dB
Sound pressure level LpA in dB:........................ 75
KpA uncertainty .............................................2 dB
Protection type:............................................ IP 20
Machine weight in kg:......................................... 9
Noise
The noise emission values were measured in ac-
cordance with EN ISO 3744.
5. Before starting the equipment
Before you connect the equipment to the mains
supply make sure that the data on the rating plate
are identical to the mains data.
• Examine the machine for signs of transit da-
mage. Report any damage immediately to the
company which delivered the compressor.
• The compressor should be set up near the
working consumer.
• Avoid long air lines and long supply lines (ex-
tensions).
• Make sure the intake air is dry and dust-free.
• Do not set up the compressor in damp or wet
rooms.
• The compressor may only be used in suitable
rooms (with good ventilation and an ambient
temperature from +5°C to +40°C).There must
be no dust, acids, vapors, explosive gases or
inflammable gases in the room.
• The compressor is designed to be used in dry
rooms. It is prohibited to use the compressor
in areas where work is conducted with spray-
ed water.
6. Assembly and starting
 Important!
You must fully assemble the appliance before
using it for the first time.
6.1 Voltage
Before you use the machine, make sure that the
mains voltage complies with the specifications on
the rating plate. Long supply cables, extensions,
cable reels etc. cause a drop in voltage and can
impede motor start-up. In the case of low tempe-
ratures below +5°C, motor start-up is jeopardized
as a result of stiffness.
6.2 On/Offswitch (8)
To switch on the equipment set the On/Offswitch
(8) to position 1.
Move the On/Offswitch (8) to position 0 to switch
offthe equipment.
6.3 Adjusting the pressure: (Fig. 1)
• You can adjust the pressure on the pressure
gauge (6) using the pressure regulator (7).
• The set pressure can be taken from the quick-
lock coupling (5).
6.4 Setting the pressure switch
The pressure switch is set at the factory.
Switch-on pressure 6 bar
Switch-offpressure 8 bar
7. Replacing the power cable
If the power cable for this equipment is damaged,
it must be replaced by the manufacturer or its
after-sales service or similarly trained personnel
to avoid danger.
Anl_TH_AC_190_6_OF_SPK7.indb 15Anl_TH_AC_190_6_OF_SPK7.indb 15 17.12.12 14:3417.12.12 14:34

GB
- 16 -
8. Cleaning, maintenance and
ordering of spare parts
Important!
Pull the power plug before doing any
cleaning and maintenance work on the ap-
pliance.
Important!
Wait until the compressor has completely
cooled down. Risk of burns!
Important!
Always depressurize the tank before carrying
out any cleaning and maintenance work.
8.1 Cleaning
• Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible.Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
• We recommend that you clean the device
immediately each time you have finished
using it.
• Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device.The
ingress of water into an electric tool increases
the risk of an electric shock.
• You must disconnect the hose and any
spraying tools from the compressor before
cleaning. Do not clean the compressor with
water, solvents or the like.
8.2 Condensation water
Caution! To ensure a long service life of the pres-
sure vessel (2), drain offthe condensed water by
opening the drainage cock (11) each time after
using.Tilt the compressor tank until the drainage
cock is at the lowest point of the tank. All the con-
densation water can then run out.
8.3 Safety valve (10)
The safety valve has been set for the highest per-
mitted pressure of the pressure vessel. It is prohi-
bited to adjust the safety valve or remove its seal.
Actuate the safety valve from time to time to en-
sure that it works when required. Pull the ring with
sufficient force until you can hear the compressed
air being released.Then release the ring again.
8.4 Storage
Important!
Pull the mains plug out of the socket and ventilate
the appliance and all connected pneumatic tools.
Switch offthe compressor and make sure that it is
secured in such a way that it cannot be started up
again by any unauthorized person.
Important!
Store the compressor only in a dry location
which is not accessible to unauthorized per-
sons. Always store upright, never tilted!
8.5 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
9. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit. The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
Anl_TH_AC_190_6_OF_SPK7.indb 16Anl_TH_AC_190_6_OF_SPK7.indb 16 17.12.12 14:3417.12.12 14:34

GB
- 17 -
10. Possible causes of failure
Problem Cause Solution
The compressor
does not start
1. No supply voltage
2. Insufficient supply voltage
3. Outside temperature is too low
4. Motor is overheated
1. Check the supply voltage, the pow-
er plug and the socket-outlet.
2. Make sure that the extension cable
is not too long. Use an extension
cable with large enough wires.
3. Never operate with an outside tem-
perature of below +5°C.
4. Allow the motor to cool down If
necessary, remedy the cause of the
overheating.
The compressor
starts but there is no
pressure
1. Leak in the non-return valve
2. The seals are damaged.
3. The drainage screw for
condensation water (11) leaks.
1. Replace the non-return valve
2. Check the seals and have any da-
maged seals replaced by a service
center
3. Tighten the screw by hand. Check
the seal on the screw and replace if
necessary.
The compressor
starts, pressure is
shown on the pres-
sure gauge, but the
tools do not start.
1. Loose hose connections
2. Leak in a quick-lock coupling
3. Insufficient pressure set on the
pressure regulator.
1. Check the compressed air hose
and tools and replace if necessary.
2. Check the quick-lock coupling and
replace if necessary.
3. Open the pressure regulator further.
Anl_TH_AC_190_6_OF_SPK7.indb 17Anl_TH_AC_190_6_OF_SPK7.indb 17 17.12.12 14:3417.12.12 14:34

GB
- 18 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2002/96/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations. This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_TH_AC_190_6_OF_SPK7.indb 18Anl_TH_AC_190_6_OF_SPK7.indb 18 17.12.12 14:3417.12.12 14:34

GB
- 19 -
Warranty provisions
iSC GmbH or the DIY store where you made you purchase guarantees the repair of defects or replace-
ment of the equipment in accordance with the overview below. Statutory guarantee claims are unaffec-
ted.
Category Example Warranty
Defect with regard to material or
construction
24 months
Wear parts* V-belt, air filter 6 months
Consumables* Warranty only in case of an im-
mediate defect (24 hours after
purchase / date on the bill)
Missing parts 5 work days
* Not necessarily included in the scope of delivery!
For consumables, wear parts and missing parts iSC GmbH guarantees the correction of defects or a
new delivery only if the defect is reported within 24 hours (consumables), 5 work days (missing parts) or
6 months (wear parts) after purchase and the purchase date is verified with the bill.
In case of defects concerning the material or construction, we kindly request you to submit the equip-
ment together with the fully completed warranty card supplied with the equipment. It is important that
you enter an exact description of the defect.
To do so, answer the following questions:
• Did the equipment work at all or was it defective from the beginning?
• Did you notice anything (symptom or defect) prior to the failure?
• What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_TH_AC_190_6_OF_SPK7.indb 19Anl_TH_AC_190_6_OF_SPK7.indb 19 17.12.12 14:3417.12.12 14:34

GB
- 20 -
Warranty certificate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card. Of course, if you would prefer to call us then we are also happy to offer
our assistance under the service number printed below. Please note the following terms under which
guarantee claims can be made:
1. These guarantee terms cover additional guarantee rights and do not affect your statutory warranty
rights.We do not charge you for this guarantee.
2. Our guarantee only covers problems caused by material or manufacturing defects, and it is restric-
ted to the rectification of these defects or replacement of the device. Please note that our devices
have not been designed for use in commercial, trade or industrial applications. Consequently, the
guarantee is invalidated if the equipment is used in commercial, trade or industrial applications or
for other equivalent activities.The following are also excluded from our guarantee: compensation for
transport damage, damage caused by failure to comply with the installation/assembly instructions
or damage caused by unprofessional installation, failure to comply with the operating instructions
(e.g. connection to the wrong mains voltage or current type), misuse or inappropriate use (such as
overloading of the device or use of non-approved tools or accessories), failure to comply with the
maintenance and safety regulations, ingress of foreign bodies into the device (e.g. sand, stones or
dust), effects of force or external influences (e.g. damage caused by the device being dropped) and
normal wear resulting from proper operation of the device. This applies in particular to rechargeable
batteries for which we nevertheless issue a guarantee period of 12 months. The guarantee is rende-
red null and void if any attempt is made to tamper with the device.
3. The guarantee is valid for a period of 2 years starting from the purchase date of the device. Guaran-
tee claims should be submitted before the end of the guarantee period within two weeks of the de-
fect being noticed. No guarantee claims will be accepted after the end of the guarantee period.The
original guarantee period remains applicable to the device even if repairs are carried out or parts are
replaced. In such cases, the work performed or parts fitted will not result in an extension of the gua-
rantee period, and no new guarantee will become active for the work performed or parts fitted.This
also applies when an on-site service is used.
4. In order to assert your guarantee claim, please send your defective device postage-free to the
address shown below. Please enclose either the original or a copy of your sales receipt or ano-
ther dated proof of purchase. Please keep your sales receipt in a safe place, as it is your proof of
purchase. It would help us if you could describe the nature of the problem in as much detail as pos-
sible. If the defect is covered by our guarantee then your device will either be repaired immediately
and returned to you, or we will send you a new device.
Of course, we are also happy offer a chargeable repair service for any defects which are not covered by
the scope of this guarantee or for units which are no longer covered.To take advantage of this service,
please send the device to our service address.
Also refer to the restrictions of this warranty concerning wear parts/consumables and missing parts as
set forth in the warranty conditions in these operating instructions.
Anl_TH_AC_190_6_OF_SPK7.indb 20Anl_TH_AC_190_6_OF_SPK7.indb 20 17.12.12 14:3417.12.12 14:34
