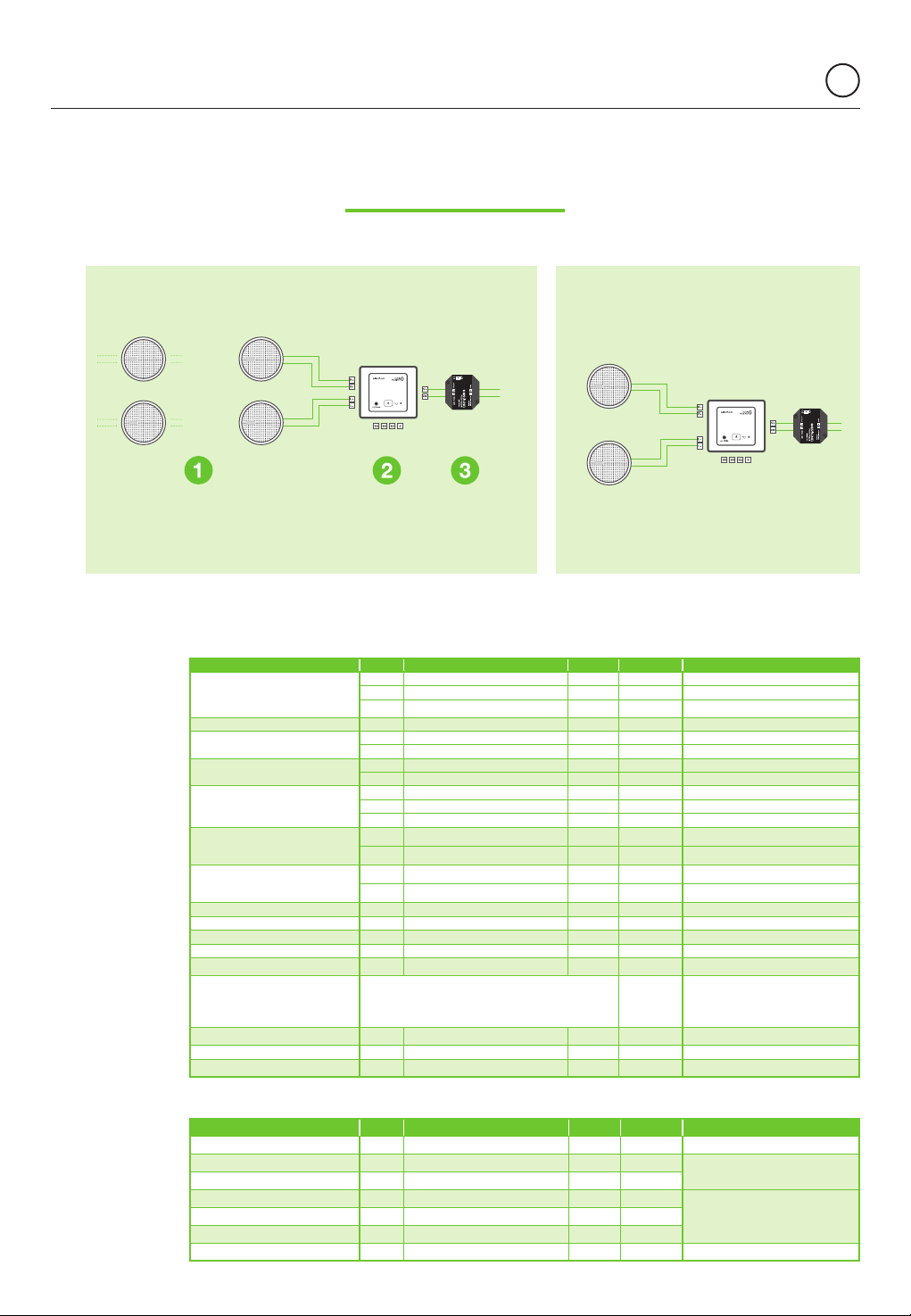

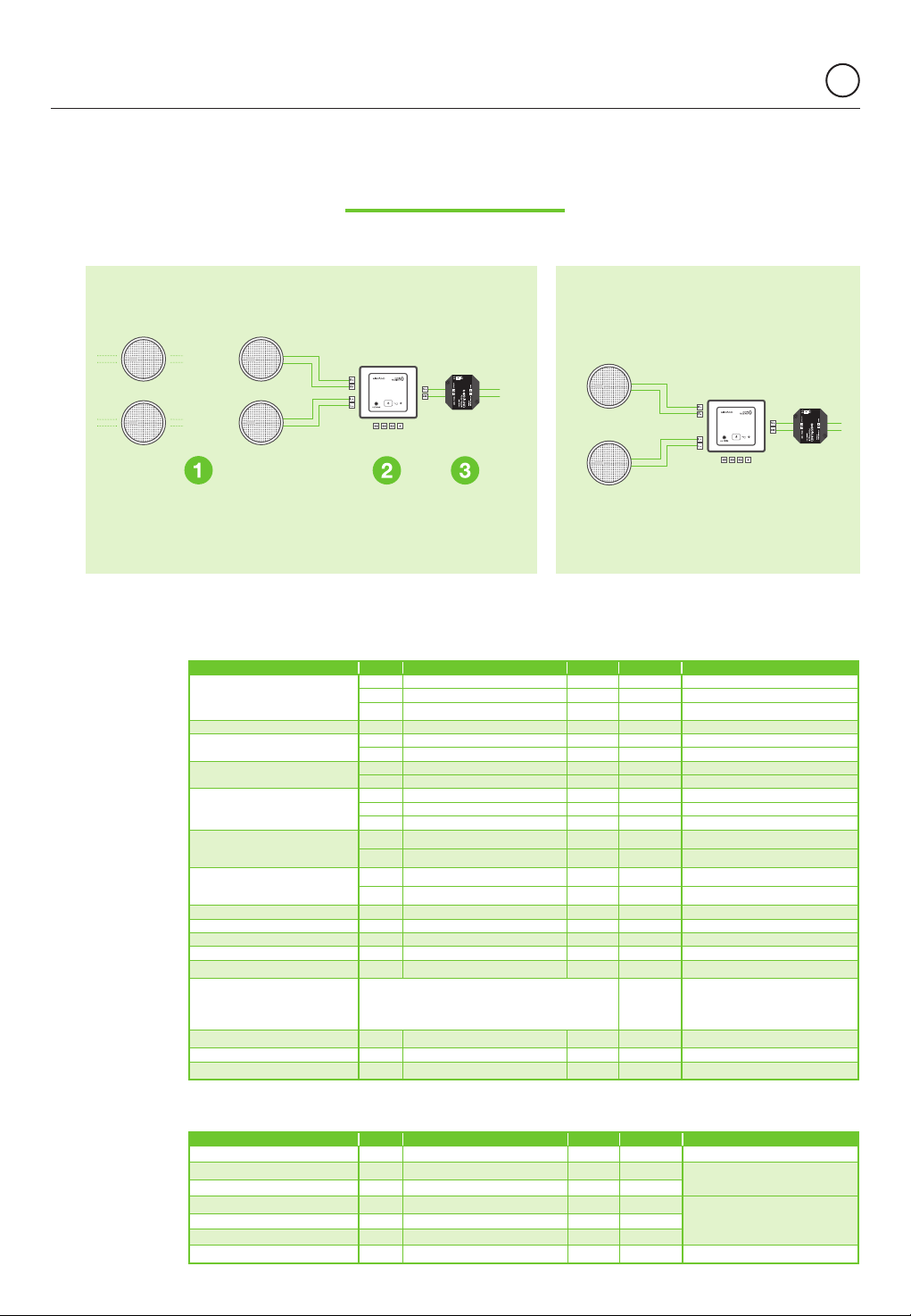

1. Installation
(1) 8 or 16 ohm Speakers (any brand of speaker permitted)
(2) Bluetooth Audio Receiver (The Module)
(3) Power Supply Unit (15Vdc, 0,8A)
The Module is mounted in a wallbox 45 x 45 mm (1.77 X 1.77 in) diameter. Standard electrical light switch.
KITS 2½” & 5” DIAGRAMOPEN DIAGRAM
Technical
Specifications
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
11391 MIN NORMAL MAX NOTES
Measurements 49x47x24 mm external (width x height x depth)
Voltage 93 264 Vac terminals L, N
Frequency 47 63 Hz
Power 12 W
terminals V+, GND
Output voltage 15 Vdc
Output current 800 mA
Consumption demand 12 W
5269C MIN NORMAL MAX NOTES
Measurements
45x45x42 mm exterior (width x height x depth)
45x45x36 mm cavity (width x height x depth)
45x45 mm face cover (width x height)
Voltage 15 16 Vdc terminals VDC, GND
Consumption demand 22 111 mA bluetooth operation
22 99 mA jack 3,5mm operation
Input signal 100 550 mVrms jack 3,5mm
7 60 Kohms jack 3,5mm input impedance
Output signal
5 Wrms output 4 ohm
2,5 Wrms output 8 ohm
1,5 Wrms output 16 ohm
Line output signal 1,82 Wrms terminals 65,66,4
50 ohm terminals 65,66,4 output impedance
Amplifier trigger signal 14 Vdc terminals 62, 4
1 Kohms terminals 62, 4 output impendance
Left/right channel separation 58 dB
Passband 45 20.000 Hz
Distortion 0,1 %
SNR 84 dB
Bluetooth identification number 0000 9.999
Bluetooth specifications
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Wireless transceiver 2,4 GHz
RF Power transmitter 7 dBm
Range 10 m

5

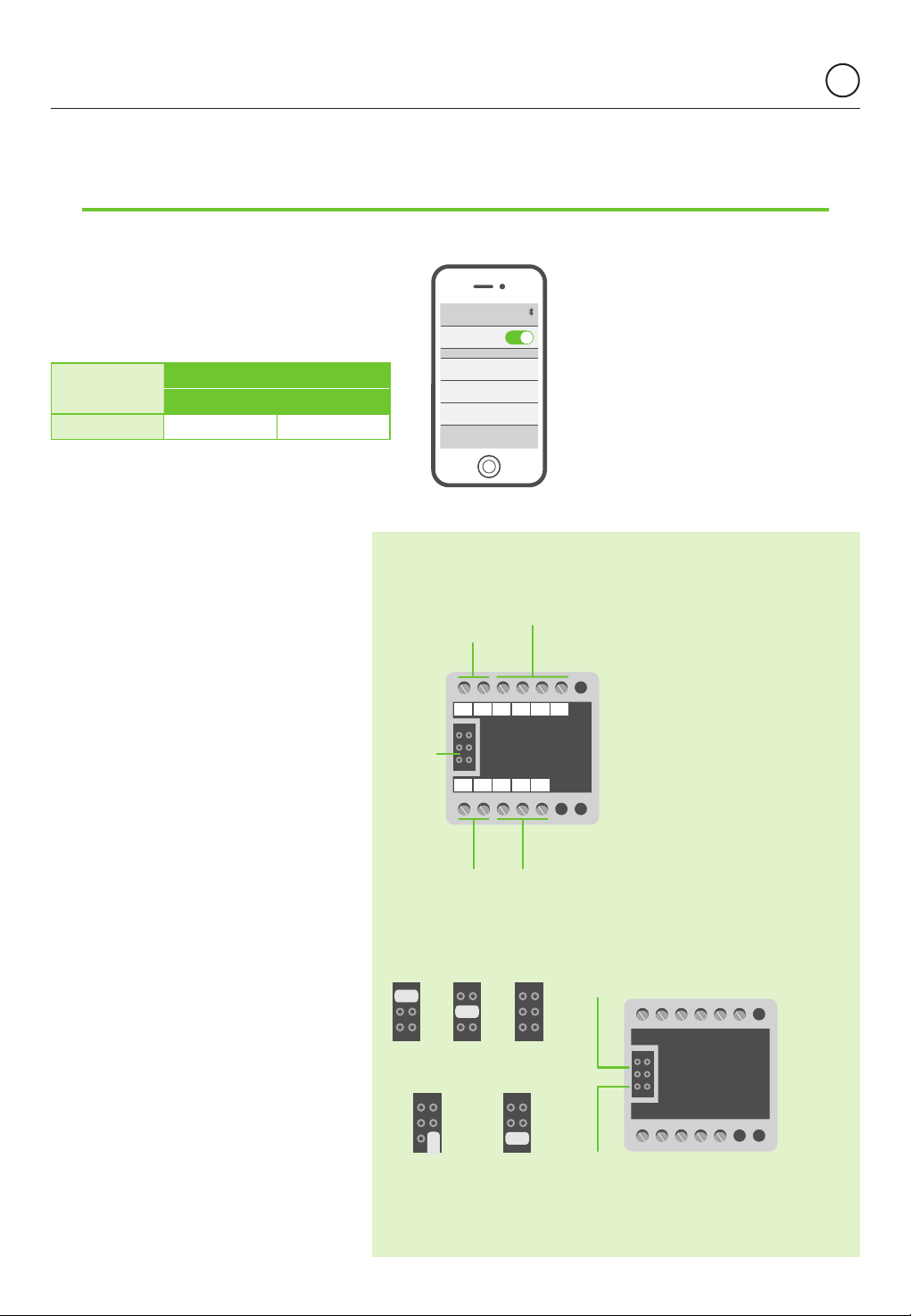

2. Electrical and functional specification
External audio input: the Module includes an
external audio input (3,5mm jack). When the user
inserts a jack the audio output switches to the
signal from the external audio source (red led) and
overrides the Bluetooth mode.
Operating Key: the Module is provided with a key
for operating the Bluetooth mode.
Led for signaling: the led color for signaling the
status of the Module is as follows:
Blue flashing led = waiting for pairing and
connecting with the Bluetooth device
Blue led = Module is connected to the Bluetooth
device
Red led = An external audio input has been
inserted
Max volume limit switch: the module have a back
switch with 2 positions to select the maximum
volume allowed in normal operation. This limit will
be defined by the installer during the installation.
Mono/stereo switch: the module has a back
switch with 1 position to allow the installer to select
the mono or stereo audio output.
Audio line output: the module provides an stereo
line output for our Audio Control (ref. 092X3) or our
Auxiliary Amplifier (ref. 13204). The level of the line
output and the audio channel will be determinated
by the the device paired/connected and will not
be affected by the volume limit and stereo/mono
jumpers.
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual
Power: the Module is powered from an external
power supply unit. Any 15Vdc power supply unit
may be used depending on the number of Modules
installed and the audio output needed.
Speaker output: the Module provides a stereo
audio output consisting in left and right channels.
POWER
SUPPLY
SPEAKER
8 ohm 16 ohm
15V/0,8A 2,5+2,5Wrms 1,5+1,5Wrms
Bluetooth ID: each Module is identified as
KINGBT-XXXX where XXXX is a serial number
which permits the user to identify different
Modules that can co-exist in the same
installation. In this way, the user can choose
from his Bluetooth device the Module with
which he wishes to stream his music.
Bluetooth
KINGBT-0521 Connected
KINGBT-0414 not connected
KINGBT-0707 not connected
max. volume limit jumper
mono/stereo jumper
MONO
STEREO
MAX MID LOW
jumpers
power line output
62 4 L- L+ R-
V+ GND 4 65 66
R+
amp.trigger speaker output
Terminals
V+ Voltage
GND Ground
4Line Output Groung (common)
65 Line Output Signal (left)
66 Line Output Signal (right)
62 Amplifier trigger Signal
4Amplifier trigger Ground
L+ / L- Speaker Output (left)
R+ / R- Speaker Otput (right)

6
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/8ohm
1,5W/8ohm
15
05
06
04
16
AUDIO
CONTROL
~120/230V
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2,5W/16ohm
5W/8ohm
10W/4ohm
2,5W/16ohm
5W/8ohm
10W/4ohm

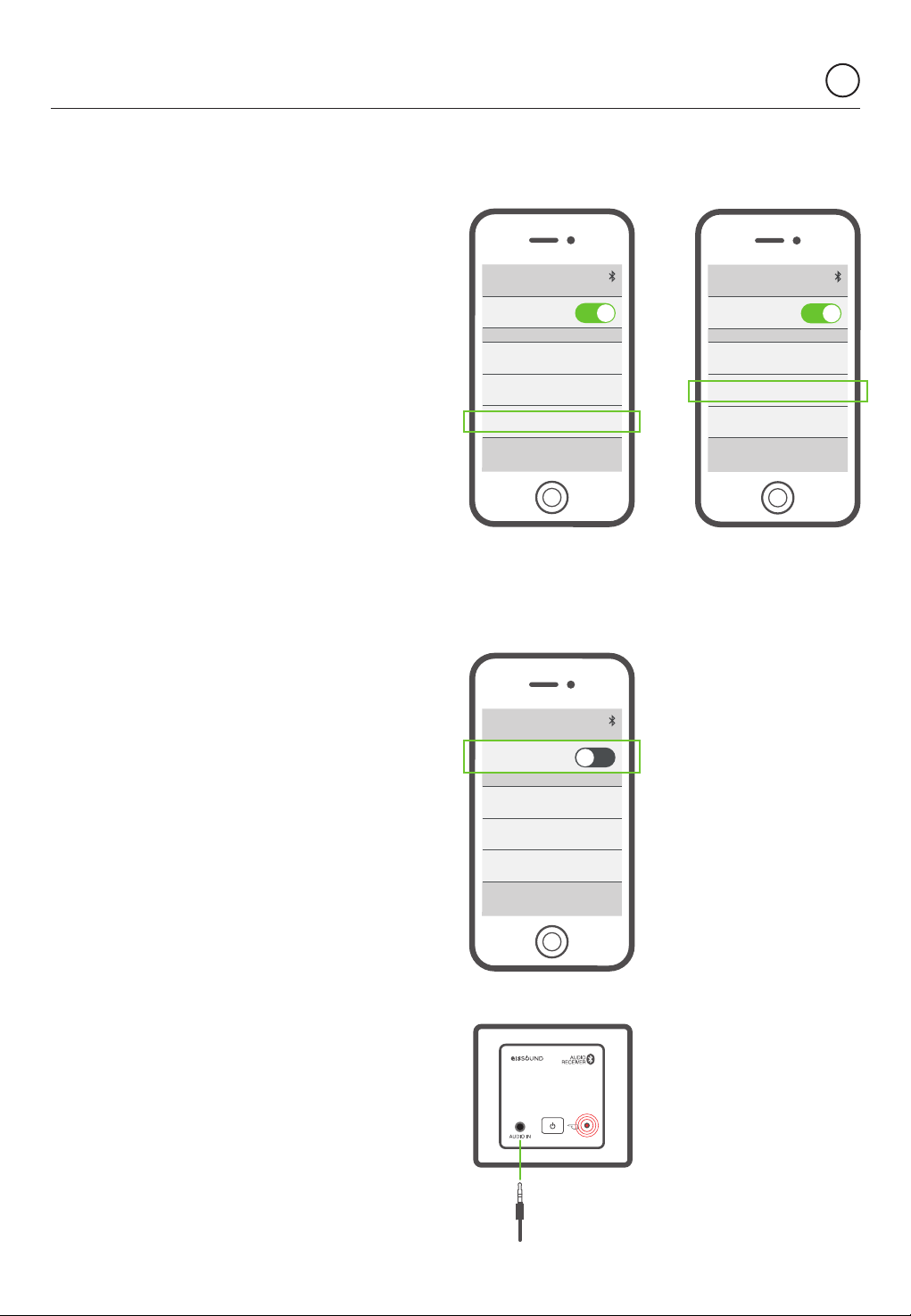

3. Operation
Before commencing any pairing we recommend that you
check that your Bluetooth device has A2DP / AVRCP
profiles. In addition, the pairing process can vary between
manufacturers. Please read carefully your Bluetooth device
user manual beforehand. For a successful pairing make
sure the Bluetooth device is close to the Module when
performing this task.
For the purpose of this manual we have used the iPhone
Bluetooth settings.
3.1. To turn ON / OFF the Module press the operating key for 4”.
Bluetooth Connect
Audio Control
(ref. 092x3)
Aux Amplifier
(ref. 13204)
Bluetooth Disconnect
2003
4”
4”
2003
4”
4”
Diagrams Audio Line Output

7
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual
Connected
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Pair
Bluetooth
PEUGEOT not connected
PARROT KIT not connected
KINGBT-0001 not paired
3.2. Once the blue led flashes you are ready to pair. The
Module remains in pairing mode for one minute.
If the Bluetooth device is not connected during this time,
the Module will automatically turn off and you must repeat
the process again.
To pair, go to the Bluetooth settings in your Bluetooth
device (Smartphone, tablet, PC, etc.) and follow the
respective search procedures. The Module will send its
identification code (KINGBT-XXXX) to your Bluetooth
device. This is the moment to pair. This step will only be
necessary the first time for each Bluetooth device.
Now simple connect and play your music Your Bluetooth
device will control all features such as choosing the song,
play, pause, volume…
Once the connection is established the blue led will stop
flashing and remain ON while the Bluetooth device is being
used and within range of coverage (approx.10 meters).
2003
4”
External audio input
3.3. The Module will automatically turn OFF 1 minute
after you switch off the Bluetooth setting on your
Bluetooth device or you distance yourself from the
range of coverage.
3.4. Whenever an external audio source is connected
to the jack input, the Module automatically turns ON
(red led). The external audio source overrides the
Bluetooth mode.
Turn Off
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected

8
1. Instalación
Especificaciones
Técnicas
ES
In-Wall Bluetooth®Audio Receiver Manual de Uso e Instalación
(1) Altavoces de 8 o 16 ohm (permite cualquier marca de altavoz)
(2) Bluetooth Audio Receiver (El Módulo)
(3) Fuente de Alimentación (15Vdc, 0,8A)
El Módulo debe ser montado en caja de empotrar de 45 x 45 mm de diámetro. Caja estándar de mecanismo eléctrico.
DIAGRAMA KITS 2 1/2” & 5”DIAGRAMA OPCIONAL
11391 MIN NORMAL MAX NOTAS
Dimensiones 49x47x24 mm exterior (ancho x alto x fondo)
Alimentación 93 264 Vac regletas L, N
Frecuencia 47 63 Hz
Potencia 12 W
regletas V+, GNDTensión de salida 15 Vdc
Corriente de salida 800 mA
Consumo 12 W
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
5269C MIN NORMAL MAX NOTAS
Dimensiones
45x45x42 mm exterior (ancho x alto x fondo)
45x45x36 mm hueco (ancho x alto x fondo)
45x45 mm frontal (ancho x alto)
Alimentación 15 16 Vdc regleta VDC, GND
Consumo 22 111 mA bluetooth
22 99 mA jack 3,5mm
Señal de entrada 100 550 mVrms jack 3,5mm
7 60 Kohms jack 3,5mm impedancia entrada
Señal de salida
5 Wrms salida 4 ohm
2,5 Wrms salida 8 ohm
1,5 Wrms salida 16 ohm
Señal salida de línea 1,82 Wrms terminales 66,65,4
50 ohm terminales 66,65,4 impedancia salida
Señal de Activación de Amplificador 14 Vdc terminales 62,4
1 Kohms terminales 62,4 impedancia salida
Separación canales izdo/dcho 58 dB
Banda de paso 45 20.000 Hz
Distorsión 0,1 %
SNR 84 dB
Número identificativo Bluetooth 0000 9.999
Especificaciones Bluetooth
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Wireless transceiver 2,4 GHz
Potencia de transmisión RF 7 dBm
Cobertura 10 m

9
2. Especificaciones Eléctricas y funcionales
In-Wall Bluetooth®Audio Receiver ES Manual de Uso e Instalación
FUENTE DE
ALIMENTACIÓN
ALTAVOCES
8 ohm 16 ohm
15V/0,8A 2,5+2,5Wrms 1,5+1,5Wrms
Entrada de Audio externa: El Módulo incluye una
entrada de audio externa (3,5mm jack). Cuando
el usuario conecta una fuente de audio externa
al Jack, la salida de audio cambia a la señal de la
fuente de audio externa (led rojo) y anula el modo
Bluetooth.
Tecla de funcionamiento: El Módulo está provisto
de una tecla para activar el modo Bluetooth
(ON/OFF).
Led indicador de estado: El color del Led indica
el estado del Módulo de la siguiente manera:
Led azul intermitente = En espera de
emparejamiento y conexión
del dispositivo Bluetooth
Led azul = El Módulo está conectado al
dispositivo
Led rojo = La entrada de audio externa está
conectada
Limitador de control de volumen: el módulo da
la posibilidad de seleccionar el volumen máximo
permitido durante el funcionamiento normal. Este
límite se debe definir durante la instalación.
Opción Mono/estéreo: el módulo permite
configurar la posición para seleccionar la salida de
audio en mono o estéreo.
Salida de línea de Audio: el módulo proporciona
una salida de línea estéreo para conectar nuestro
módulo de Control de Audio (ref. 092X3) o nuestro
Amplificador auxiliar (ref. 13204).
El nivel de la línea salida y el canal de audio
se determinará por el dispositivo emparejado /
conectado y no será afectado por el limitador
de control de volumen y la opción mono/estéreo.
Alimentación: El Módulo es alimentado por una fuente
de alimentación externa. Se puede utilizar cualquier fuente
de alimentación de 15Vdc dependiendo del número de
Módulos instalados y la potencia que se quiera conseguir.
Salida de Altavoces: El Módulo proporciona salida de
audio estéreo (canal izquierdo y derecho).
Bluetooth ID: Cada Módulo está
identificado como KINGBT-XXXX donde
XXXX es un número serial que permite al
usuario identificar diferentes Módulos que
puedan coexistir en la misma instalación.
De esta manera, el usuario puede
seleccionar desde su dispositivo Bluetooth
el Módulo donde desea escuchar su música
en streaming.
Bluetooth
KINGBT-0521 Connected
KINGBT-0414 not connected
KINGBT-0707 not connected
limitador control de volumen
mono/estéreo
MONO
STEREO
MAX MID LOW
puentes para
configuración
Alimentación línea de salida
62 4 L- L+ R-
V+ GND 4 65 66
R+
Activación
amplificador
salida altavoces
Regletas
V+ Alimentación
GND Masa
4Línea de salida (común)
65 Línea de salida (izquierdo)
66 Línea de salida (derecho)
62 Activación del Amplificador: señal
4Activación del Amplificador: masa
L+ / L- Salida altavoces (izquierdo)
R+ / R- Salida altavoces (derecho)

10
3. Manejo
Antes de realizar cualquier emparejamiento
recomendamos que verifique que su dispositivo
Bluetooth tiene los perfiles A2DP / AVRCP.
Además, el proceso de emparejamiento puede
variar entre fabricantes. Por favor, lea previamente
el manual de usuario de su dispositivo Bluetooth.
Para un correcto emparejamiento asegúrese que
el dispositivo Bluetooth está cerca al Módulo
durante este proceso.
3.1. Para activar el Módulo ON/OFF presione la tecla de funcionamiento 4”.
2003
4”
Bluetooth Connect
4”
2003
4”
4”
Bluetooth Disconnect
Bluetooth Conectado Bluetooth Desconectado
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/8ohm
1,5W/8ohm
15
05
06
04
16
AUDIO
CONTROL
~120/230V
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2,5W/16ohm
5W/8ohm
10W/4ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
Diagramas Salida de línea de Audio
ES
In-Wall Bluetooth®Audio Receiver Manual de Uso e Instalación
Audio Control
(ref. 092x3)
Aux Amplifier
(ref. 13204)

11
In-Wall Bluetooth®Audio Receiver ES Manual de Uso e Instalación
3.2. Una vez que el Led azul parpadea está listo para
emparejar el dispositivo Bluetooth. El Módulo permanece
en el modo de emparejamiento durante un minuto.
Si el dispositivo Bluetooth no se conecta durante este
tiempo, el Módulo se apagará automáticamente y
deberá repetir el proceso de nuevo.
Para emparejar, vaya a la configuración de Bluetooth en
su dispositivo Bluetooth (Smartphone, Tablet, PC, etc.)
y siga los respectivos procedimientos de búsqueda.
El Módulo enviará su código de identificación (KINGBT-
XXXX) al dispositivo Bluetooth. Este es el momento para
emparejar. Este paso sólo será necesario la primera vez
para cada dispositivo Bluetooth.
Una vez conectado está listo para reproducir su música.
Desde el dispositivo Bluetooth podrá controlar todas las
características de música tales como la elección de la
canción, reproducción, pausa, volumen…
Una vez establecida la conexión, el led azul dejará de
parpadear y permanecerá encendido mientras se esté
utilizando el dispositivo Bluetooth y esté dentro del
alcance de la cobertura (aprox. 10 metros).
3.3. El Módulo se apagará automáticamente 1 minuto
después de apagar el ajuste Bluetooth en su dispositivo
Bluetooth o se aleje de la zona de cobertura.
3.4. Cada vez que una fuente de audio externa se
conecte a la entrada de jack, el Módulo se enciende
automáticamente (led rojo). La fuente de audio externa
anula el modo Bluetooth.
Conectado
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Apagado
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
2003
4”
Fuente de Audio Externa
Emparejar
Bluetooth
PEUGEOT not connected
PARROT KIT not connected
KINGBT-0001 not paired

12
In-Wall Bluetooth®Audio Receiver FR
1. Installation
Le Module, de dimensions 45 x 45mm, s’installe dans les boîtes d’encastrement standard pour l’appareillage électrique.
KITS 2½” & 5” DIAGRAMOPEN DIAGRAM
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
(1) Haut-parleurs 8 ou 16 ohms (toute marque de haut-parleur est acceptée)
(2) Récepteur Audio Bluetooth (le Module)
(3) Unité d’alimentation électrique (15Vdc, 0,8A)
11391 MIN NORMAL MAX NOTES
Dimensions 49x47x24 mm exterieur (largeur x hauteur x profondeur)
Tension 93 264 Vac terminaux L, N
Fréquence 47 63 Hz
Puissance 12 W
terminaux V+, GNDTension de sortie 15 Vdc
Courant de sortie 800 mA
Puissance consommée 12 W
Spécifications
Techniques
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
Manuel d’installation et d’utlisation
5269C MIN NORMAL MAX NOTES
Dimensions
45x45x42 mm extérieur (largeur x hauteur x profondeur)
45x45x36 mm cavité (largeur x hauteur x profondeur)
45x45 mm cache en façade (largeur x hauteur)
Tension 15 16 Vdc terminaux VDC, GND
Consommation électrique 22 111 mA bluetooth
22 99 mA jack 3,5mm
Entrée signal 100 550 mVrms jack 3,5mm
7 60 Kohms jack 3,5mm - impédance d’entrée
Sortie signal
5 Wrms sortie 4 ohm
2,5 Wrms sortie 8 ohm
1,5 Wrms sortie 16 ohm
Signal sortie de ligne 1,82 Wrms bornes 66, 65, 4
50 ohm bornes 66, 65, 4 - impédance de sortie
Signal de déclenchement
de l'amplificateur
14 Vdc bornes 62,4
1 Kohms bornes 62,4 - impédance de sortie
Séparation des canaux Gauche/Droite 58 dB
Bande passante 45 20.000 Hz
Distortion 0,1 %
SNR 84 dB
Code identification Bluetooth 0000 9.999
Spécifications Bluetooth
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Emetteur-récepteur sans fils 2,4 GHz
Puissance transmetteur RF 7 dBm
Portée 10 m

13
FR
In-Wall Bluetooth®Audio Receiver Manuel d’installation et d’utlisation
2. Spécifications électriques et fonctionnelles
Entrée audio externe: le Module inclut une entrée
audio externe (Jack 3,5mm). Lorsque l’utilisateur
branche une source sur le Jack, le Module bascule
sur ce signal (Led rouge) et est prioritaire au mode
Bluetooth.
Touche d’activation: le Module est équipé d’une
touche pour activer le mode Bluetooth.
Indication par Led: la couleur de la Led indique
les différents états du Module:
Led Bleue clignotante = en attente pour
l’appairage
et connexion avec le périphérique Bluetooth
Led bleue = Module connecté avec le
périphérique Bluetooth
Led rouge = Entrée audio externe branchée
Interrupteur limite de volume Max: le module
possède à l’arrière un interrupteur avec 2 positions
pour sélectionner le volume maximum autorisé en
fonctionnement normal. Cette limite est définie par
l’installateur lors de l’installation.
Interrupteur Mono/stéréo: le module possède
un commutateur à l’arrière avec 1 position pour
permettre à l’installateur de sélectionner la sortie
mono ou stéréo audio.
Sortie ligne audio: le module possède une sortie
ligne stéréo pour notre contrôle audio (réf. 092X3)
ou notre Amplificateur auxiliaire (réf. 13204).
Le niveau audio de la ligne de sortie et du
canal audio sera déterminé par le périphérique
couplé / connecté et ne sera pas affecté par le
limiteur de volume et les cavaliers stéréo / mono.
Alimentation électrique: le module fonctionne avec un
bloc d’alimentation externe. Toute unité d’alimentation
de 15 Vcc peut être utilisée en fonction du nombre de
modules installés et de la sortie audio désirée.
Sortie Haut-parleur: le Module fournit une sortie audio
stéréo séparée canal gauche et droit.
SOURCE
ELECTRIQUE
HAUT-PARLEUR
8 ohm 16 ohm
15V/0,8A 2,5+2,5Wrms 1,5+1,5Wrms
Bluetooth ID: Chaque Module est identifié
comme KINGBT-XXXX ou XXXX est le
numéro de série, cela permet à l’utilisateur
d’identifier les différents modules qui
peuvent coexister dans la même installation.
L’utilisateur peut ainsi choisir, depuis son
périphérique Bluetooth, le module auquel il
souhaite diffuser sa musique.
Bluetooth
KINGBT-0521 Connected
KINGBT-0414 not connected
KINGBT-0707 not connected
cavalier limite de volume max.
cavalier mono/stéréo
MONO
STEREO
MAX MID LOW
cavaliers
Puissance sortie de ligne
62 4 L- L+ R-
V+ GND 4 65 66
R+
déclenchement
d'amplificateur
Sortie haut-parleur
Bornes
V+ Tension
GND Masse
4Ligne de sortie de masse (commun)
65 Signal de sortie de ligne (gauche)
66 Signal de sortie de ligne (droite)
62 Signal de déclenchement de l'amplificateur
4Déclencheur d'amplificateur à la Masse
L+ / L- Sortie haut-parleur (gauche)
R+ / R- Sortie haut-parleur (droit)

14
In-Wall Bluetooth®Audio Receiver FR Manuel d’installation et d’utlisation
3. Fonctionnement
Avant de commencer tout appairage, nous
vous recommandons de vérifier que votre
périphérique Bluetooth a les profils A2DP /
AVRCP. De plus, le processus d’appairage
peut varier selon les fabricants. Veuillez lire
attentivement au préalable le manuel de
votre appareil Bluetooth. Pour une connexion
réussie, assurez-vous que l’appareil Bluetooth
se trouve à proximité du module lors de
l’exécution de cette tâche.
3.1. Pour activer / désactiver le Module, presser la touche d’activation pendant 4”.
2003
4”
Bluetooth Connect
4”
2003
4”
4”
Bluetooth Disconnect
Bluetooth connecté Bluetooth déconnecté
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/8ohm
1,5W/8ohm
15
05
06
04
16
AUDIO
CONTROL
~120/230V
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2,5W/16ohm
5W/8ohm
10W/4ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
Diagrammes Sortie ligne audio
Audio Control
(ref. 092x3)
Aux Amplifier
(ref. 13204)

15
3.2. Une fois que le voyant bleu clignote vous êtes prêt
à appareiller. Le module reste en mode d’appairage
pendant une minute. Si le périphérique Bluetooth n’est
pas connecté durant cette période, le module s’éteindra
automatiquement et vous devrez répéter le processus.
Pour jumeler, accédez aux paramètres Bluetooth de
votre périphérique (Smartphone, tablette, PC, etc.) et
suivre les procédures de recherche respectives. Le
Module enverra son code d’identification (KINGBT-XXXX)
à votre appareil Bluetooth. C’est le moment d’appairer.
Cette étape ne sera nécessaire que la première fois pour
chaque périphérique Bluetooth.
Maintenant, la connexion est simple et écoutez votre
musique. Votre appareil Bluetooth va contrôler toutes
les fonctions comme le choix de la chanson, lecture,
pause, volume…
Une fois la connexion établie, la Led bleue s’arrête de
clignoter et reste allumée tant que l’appareil Bluetooth est
utilisé et dans la zone de portée (environ 10 mètres)
3.3. Le Module s’éteint automatiquement 1 minute après
la coupure de la fonction Bluetooth sur votre périphérique
ou quand vous vous éloignez de la zone de couverture.
3.4. Chaque fois qu’une source audio externe
est reliée à l’entrée Jack, le module s’allume
automatiquement (Led rouge). La source audio externe
supplante le mode Bluetooth.
Connecté
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Éteint
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
2003
4”
Source Audio Externe
Appairage
In-Wall Bluetooth®Audio Receiver
Bluetooth
PEUGEOT not connected
PARROT KIT not connected
KINGBT-0001 not paired
FR
Manuel d’installation et d’utlisation

16
In-Wall Bluetooth®Audio Receiver DE
1. Installation
Technische
Spezifikation
Das Modul wird in eine Unterputzdose eingebaut- ab 45 mm Durchmesser. Standard Dose für Installation möglich.
KITS 2½” & 5” DIAGRAMOPEN DIAGRAM
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
(1) 8 oder 16 Ohm Lautsprecher (beliebige Hersteller zulässig)
(2) Bluetooth Audio Empfänger (das Modul)
(3) Netzteil (15 VDC; 0,8A)
11391 MIN NORMAL MAX ANMERKUNG
Abmessungen 49x47x24 mm äussere Werte (breit x hoch x tief)
Spannung 93 264 Vac Anschlüsse L, N
Frequenz 47 63 Hz
Leistung 12 W
Anschlüsse V+, GNDSekundär Spannung 15 Vdc
Stromaufnahme sekundär 800 mA
Leistungsaufnahme 12 W
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
Installations - und Betriebsanleitung
5269C MIN NORMAL MAX ANMERKUNG
Abmessungen
45x45x42 mm Aussenmass (Breite x Höhe x Tiefe)
45x45x36 mm Gehäuse (Breite x Höhe x Tiefe)
45x45 mm Frontabdeckung (Breite x Höhe)
Versorgungsspannung 15 16 Vdc Klemmenspannung VDC, GND
Stromaufnahme bei Betrieb 22 111 mA Bluetooth Betrieb
22 99 mA Klinkenstecker 3,5mm Betrieb
Eingangssignal 100 550 mVrms Klinkenstecker 3,5mm
7 60 Kohms Klinkenstecker 3,5mm Eingangsimpedanz
Ausgangssignal
5 Wrms an 4 Ohm
2,5 Wrms an 8 Ohm
1,5 Wrms an 16 Ohm
Line-Ausgangssignal 1,82 Wrms Anschlüsse 66,65,4
50 ohm Anschlüsse 66,65,4 Ausgangsimpedanz
Verstärker Trigger Signal 14 Vdc Anschlüsse 62,4
1 Kohms Anschlüsse 62,4 Ausgangsimpedanz
Stereokanal Trennung 58 dB
Frequenzbereich 45 20.000 Hz
Verzerrung 0,1 %
Stehwellenverhältnis 84 dB
Bluetooth Identifikation 0000 9.999
Bluetooth Spezifikation
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Übertragungsband 2,4 GHz
Funksignalstärke 7 dBm
Reichweite 10 m

17
DE
In-Wall Bluetooth®Audio Receiver Installations - und Betriebsanleitung
2. Elektrische und funktionale Spezifikation
Externes Audioeingangssignal: Das Modul
verfügt über einen Klinkenstecker (3,5mm). Wenn
der Anwender den Klinkenstecker steckt, wird das
Signal auf externes Signal umgeschaltet (rote LED)
Das Bluetooth Signal wird abgeschaltet.
Betätigungstaste: das Modul einen Taste zum
Betrieb im Bluetooth- Modus.
Signal LED: Die LED zeigt folgenden Status des
Moduls an:
Blaue LED blinkt = bereit zum “pairing” und
verbinden mit dem Bluetooth Gerät
Blaue LED leuchtet = das Modul ist mit dem
Bluetooth Gerät verbunden
Rote LED = Klinkenstecker für externes
Audiosignal gesteckt
Lautstärke Begrenzungsbrücke: Das Modul hat
eine Steckbrücke mit 2 Positionen zur Einstellung
der Lautstärke. Die Begrenzung kann bei der
Installation nach der Abbildung vom Elektriker
eingestellt werden.
Mono / Stereoschalter: Zur Einstellung des
Monobetriebes kann der Elektriker eine Brücke auf
der Rückseite des Moduls setzen.
Audio Line Ausgang: Das Modul stellt die Signale
für eine Stereoanlage zur Verfügung.
Line-Ausgang Signal für unsere Audio Control Einheit
(Ref. 092X3) oder unseren Verstärker (Ref. 13204).
Line-Ausgang und Audiokanal werden durch das
Gerät gekoppelt / verbunden und nicht von den
Steckverbindern für Lautstärkebegrenzung und
Stereo / Mono beeinflusst.
Spannungsversorgung: Das Modul wird durch ein
externes Netzteil versorgt. Jedes 15 VDC Netzteil kann
benutzt werden, abhängig von der Anzahl der verwendeten
Module und der entsprechenden Ausgangsleistung.
Lautsprecher Ausgang: Das Modul liefert ein
Stereosignal mit linkem und rechtem Kanal.
POWER
SUPPLY
SPEAKER
8 ohm 16 ohm
15V/0,8A 2,5+2,5Wrms 1,5+1,5Wrms
Bluetooth ID: Jedes Modul ist als
KINGBT- XXXX bezeichnet, wobei xxxx eine
Seriennummer ist, die es dem Anwender
erlaubt verschiedene Module anzusprechen
um den Betrieb mehrerer Module in der
gleichen Installation zu ermöglichen.
Damit kann der Anwender sich mit seinem
Bluetooth Gerät bei dem Modul anmelden,
auf das er seine Musik streamen möchte.
Bluetooth
KINGBT-0521 Connected
KINGBT-0414 not connected
KINGBT-0707 not connected
Max. Lautstärke Begrenzer ( Stecker)
Mono / Stecker Stecker
MONO
STEREO
MAX MID LOW
Stecker
Leistung Line Out
62 4 L- L+ R-
V+ GND 4 65 66
R+
Verst. Trigger Lautspecher Ausgang
Terminals
V+ Spannung
GND Masse
4Line Out Masse ( gemeinsam)
65 Line Out Signal ( links)
66 Line Out Signal (rechts)
62 Verstärker Trigger Signal
4Verstärker Trigger Masse
L+ / L- Lautsprecher Ausgang (links)
R+ / R- Lautsprecher Ausgang ( rechts)

18
DE
Installations - und Betriebsanleitung
3. Betrieb
Ehe Sie das “Pairing” ausführen, empfehlen wir
Ihnen zu prüfen, ob Ihr Bluetooth Gerät im A2DP
/ AVRCP Profil senden kann. Beachten Sie auch,
daß der „Pairing“ Vorgang bei verschiedenen
Herstellern unterschiedlich sein kann.
Bitte lesen Sie das Handbuch Ihres Bluetooth
Gerätes sorgfältig durch. Bitte stellen Sie sicher,
dass sich Ihr Bluetooth Gerät in der Nähe des
Moduls befindet.
3.1. Zum Ein – und Ausschalten des Moduls halten Sie die
Betätigungstaste für 4 Sekunden gedrückt.
2003
4”
Bluetooth Connect
4”
2003
4”
4”
Bluetooth Disconnect
Bluetooth Verbunden Bluetooth nicht Verbunden
In-Wall Bluetooth®Audio Receiver
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/8ohm
1,5W/8ohm
15
05
06
04
16
AUDIO
CONTROL
~120/230V
2003
4”
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2,5W/16ohm
5W/8ohm
10W/4ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
Diagramme für Audio Line Ausgang
Audio Control
(ref. 092x3)
Aux Amplifier
(ref. 13204)

19
3.2. Wenn die blaue LED blinkt ist Modul offen zum
„Pairing“. Das Modul bleibt für eine Minute im Pairing
Modus. Wenn das Bluetooth Gerät innerhalb dieser Zeit
nicht verbunden ist, schaltet sich das Modul automatisch
ab und Sie müssen den Vorgang wiederholen.
Zum Pairing gehen Sie in das Setup Ihres Bluetooth
Gerätes (Smartphone, Tablet, PC, etc.) und folgen
Sie den Anweisungen. Das Modul schickt seinen
Identifikationscode (KINGBT-xxxx) an Ihr Bluetooth Gerät.
Nach der Verbindung können Sie Ihre Musik abspielen.
Ihr Bluetooth Gerät kann alle Einstellungen übernehmen
wie Song, Play, Pause, Lautstärke…)
Wenn die Verbindung hergestellt ist wechselt die blaue
LED von Blinken auf Dauerbetrieb, solange der Betrieb
stattfindet und Sie innerhalb der Reichweite von maximal
10 m sind.
3.3. Das Modul wird automatisch nach 1 Minute
abgeschaltet, wenn Sie die Bluetooth Verbindung
an Ihrem Gerät unterbrechen oder außerhalb der
Reichweite sind.
3.4. Wenn ein externes Audiosignal über den
Klinkenstecker anliegt, schaltet das Modul automatisch
ein (rote LED). Das externe Audiosignal schaltet den
Bluetooth Mode ab.
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
2003
4”
Externer Audio Eingang
In-Wall Bluetooth®Audio Receiver
Bluetooth
PEUGEOT not connected
PARROT KIT not connected
KINGBT-0001 not paired
DE
Installations - und Betriebsanleitung
Verbunden
Abschalten
Paaren

20
1. Installasjon
Tekniske
spesifikasjoner
NO
In-Wall Bluetooth®Audio Receiver Installasjons- og bruksanvisning
Modulen monteres i en veggboks 45x45 mm diameter. (Standard elektro-veggboks)
KITS 2½” & 5” DIAGRAMOPEN DIAGRAM
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
0521
15Vdc
1W/16ohm
1,5W/8ohm
2,5W/4ohm
1W/16ohm
1,5W/8ohm
2,5W/4ohm
230Vac/15Vdc 0,53A
(1) 8 or 16 ohm Høyttalere (Alle fabrikater er tillatt)
(2) Bluetooth Audio Receiver (Modulen)
(3) Strømforsyning (15Vdc, 0,8A)
11391 MIN NORMAL MAKS NOTAT
Mål 49x47x24 mm Utv. mål (width x height x depth)
Spenning 93 264 Vac terminaler L, N
Frekvensområde 47 63 Hz
Effekt 12 W
terminaler V+, GNDUtgangsspenning 15 Vdc
Utgangsstrøm 800 mA
Effektforbruk 12 W
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
2003
4”
2,5W/8ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
2003
4”
5W/4ohm
5W/4ohm 15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/16ohm
2,5W/8ohm
2003
4”
5269C MIN NORMAL MAX NOTAT
Byggemål
45x45x42 mm Total (bredde x høyde x dybde)
45x45x36 mm Innvendig (bredde x høyde x dybde)
45x45 mm Frontdeksel (bredde x høyde)
Spenning 15 16 Vdc terminaler VDC, GND
Strøm 22 111 mA bluetooth
22 99 mA jack 3,5mm
Inngangssignal 100 550 mVrms jack 3,5mm
7 60 Kohms jack 3,5mm inngangsimpedans
Lydutgangssignal
5 Wrms output 4 ohm
2,5 Wrms output 8 ohm
1,5 Wrms output 16 ohm
Linjeutgangssignal 1,82 Wrms terminaler 66,65,4
50 ohm terminaler 66,65,4 utgangsimpedans
Forsterker trigge signal 14 Vdc terminals 62,4
1 Kohms terminaler 62,4 utgangsimpedans
Ballanse Høyre/venstre 58 dB
Passband 45 20.000 Hz
Forvrengning 0,1 %
SNR 84 dB
Bluetooth identifikasjonsnummer 0000 9.999
Bluetooth-spesifikasjoner
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Trådløs transceiver 2,4 GHz
RF Power transmitter 7 dBm
Rekkevidde 10 m
