EisSound KBSOUND In-Wall Bluetooth Audio Receiver User manual

INSTALLATION AND USER MANUAL
EN
MANUAL DE USO E INSTALACIÓN
ES
MANUEL D’INSTALLATION
ET D’UTLISATION
FR
In-Wall
Audio Receiver
®
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND

CC-1218-01
64410107
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
FCC ID : 2AB6X5269A
This device complies with Part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables
aux appareils radio exempts de licence. L’exploitation est autorisée
aux deux conditions suivantes: (1) l’appareil ne doit pas produire de
brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible
d’en compromettre le fonctionnement.
RSS-102 Statement: This equipment complies with Industry Canada
radiation exposure limits set forth for an uncontrolled environment.
Cet équipement est conforme à l’exposition aux rayonnements Industry
Canada limites établies pour un environnement non contrôlé.

INSTALLATION AND USER MANUAL 4
MANUAL DE USO E INSTALACIÓN 8
MANUEL D’INSTALLATION ET D’UTLISATION 12
In-Wall Audio Receiver
®
Electrónica Integral de Sonido, S.A. reserves the right to make changes without prior notice. Electrónica Integral de Sonido, S.A. is not responsible for any errors or omissions that may appear in this manual.
Electrónica Integral de Sonido S.A. se reserva el derecho de introducir modificaciones sin previo aviso. Electrónica Integral de Sonido S.A. no se responsabiliza de los errores u omisiones de este manual.
Electrónica Integral de Sonido S.A. se réserve le droit d´introduire des changements sans avertissement préalable. Electrónica Integral de Sonido S.A. ne se responsabilise pas des erreurs ou des omissions de ce manuel.
EN
ES
FR

4
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
V+
GND
R+
R-
L+
L-
2,5W/8ohm
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
V+
GND
R+
R-
L+
L-
8ohm
16ohm16ohm
1. Installation
The Module fits into the standard DECORA wallplate.
(We reccommend that the rough in back box should be a one or two gang UN/CSA approved 18ci plastic junction box.
Do not use metal back boxes which may interfere with the Bluetooth signal)
Technical
Specifications
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual
(1) Bluetooth Audio
Receiver (The Module)
(2) 8 or 16 ohm
Speakers (any brand
of speaker permitted)
(3) Power Supply Unit
(15Vdc, 0,8A)
(1) Bluetooth Audio Receiver
(The Module)
(2) 8 ohm In-ceiling Speakers
(3) Power Supply Unit
(15Vdc, 0,8A)
SET UP DIAGRAM FOR EXTENDED INSTALLATION SET UP FOR 2½” & 5” KITS DIAGRAM
You may connect two 8 ohm speakers
and up to four 16 ohm speakers.
528xC MIN NORMAL MAX NOTES
Measurements
1.77x4.17x1.77 / 45x106x45 in / mm exterior (width x height x depth)
1.77x1.77x1.41 / 45x45x36 in / mm cavity (width x height x depth)
1.30x2.60 / 33x66 in / mm face cover (width x height)
Voltage 15 16 Vdc terminals VDC, GND
Consumption demand 22 111 mA bluetooth operation
22 99 mA jack 3,5mm operation
Input signal 100 550 mVrms jack 3,5mm
7 60 Kohms jack 3,5mm input impedance
Output signal
5 Wrms output 4 ohm
2,5 Wrms output 8 ohm
1,5 Wrms output 16 ohm
Line output signal 1,82 Vrms terminals 65,66,4
50 ohm terminals 65,66,4 output impedance
Amplifier trigger signal 14 Vdc terminals 62, 4
1 Kohms terminals 62, 4 output impendance
Left/right channel separation 58 dB
Passband 45 20.000 Hz
Distortion 0,1 %
SNR 84 dB
Bluetooth identification number 0000 9.999
Bluetooth specifications
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Wireless transceiver 2,4 GHz
RF Power transmitter 7 dBm
Range 10 m

5

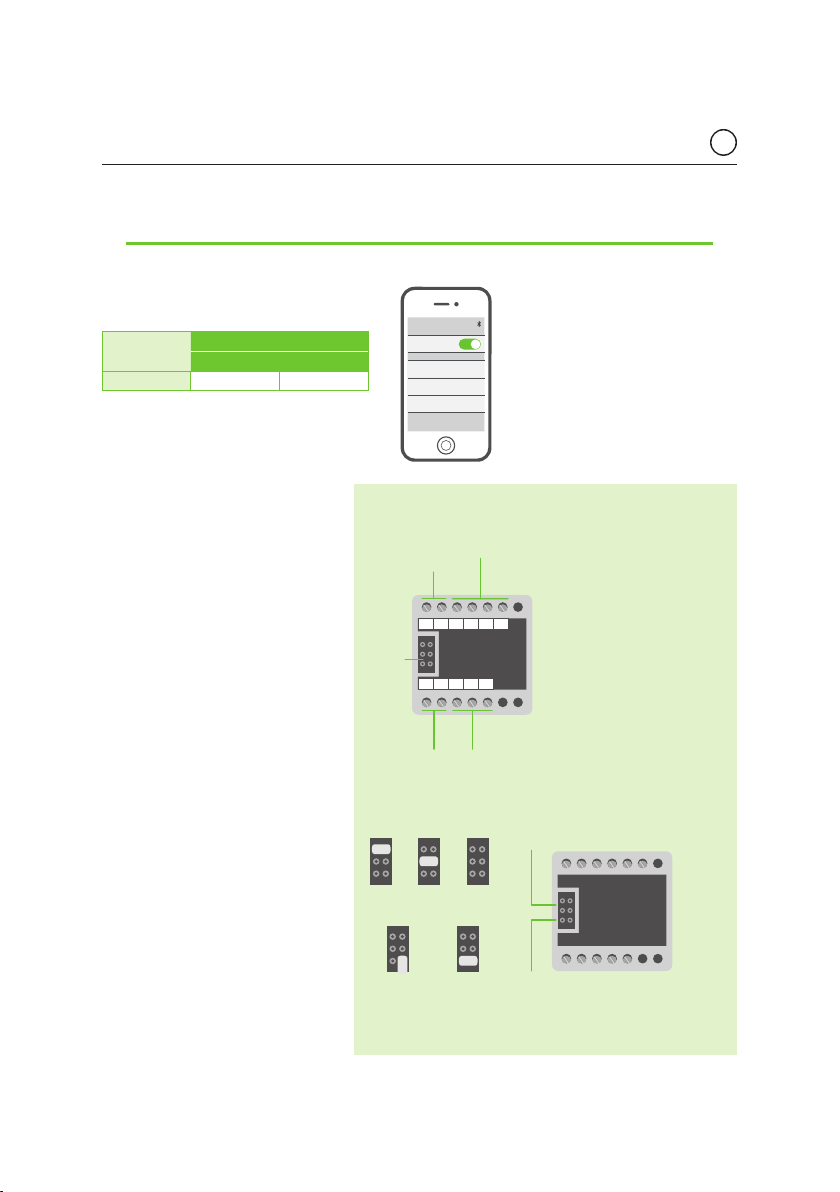

2. Electrical and functional specification
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual
External audio input: the Module includes an
external audio input (3,5mm jack). When the user
inserts a jack the audio output switches to the
signal from the external audio source (red led)
and overrides the Bluetooth mode.
Operating Key: the Module is provided with a key
for operating the Bluetooth mode.
Led for signaling: the led color for signaling
the status of the Module is as follows:
Blue flashing led = waiting for pairing
and connecting with the Bluetooth device
Blue led = Module is connected
to the Bluetooth device
Red led = An external audio input
has been inserted
Max volume limit switch: the module have
a back switch with 2 positions to select the
maximum volume allowed in normal operation.
This limit will be defined by the installer during
the installation.
Mono/stereo switch: the module has a back
switch with 1 position to allow the installer to
select the mono or stereo audio output.
Audio line output: the module provides an
stereo line output for our Audio Control (ref.
092X4) or our Auxiliary Amplifier (ref. 13204).
The level of the line output and the audio channel
will be determinated by the the device
paired/connected and will not be affected by
the volume limit and stereo/mono jumpers.
Power: the Module is powered from a wall plug in
power supply, 15Vdc/0,8A (12W)
Speaker output: the Module provides a stereo
audio output consisting in left and right channels.
POWER
SUPPLY
SPEAKER
8 ohm 16 ohm
15V/0,8A 2,5+2,5Wrms 1,5+1,5Wrms
Bluetooth ID: each Module is identified as
KINGBT-XXXX where XXXX is a serial number
which permits the user to identify different
Modules that can co-exist in the same
installation. In this way, the user can choose
from his Bluetooth device the Module with
which he wishes to stream his music.
Bluetooth
KINGBT-0521 Connected
KINGBT-0414 not connected
KINGBT-0707 not connected
max. volume limit jumper
mono/stereo jumper
MONO
STEREO
MAX MID LOW
jumpers
power line output
62 4 L- L+ R-
V+ GND 4 65 66
R+
amp.trigger speaker output
Terminals
V+ Voltage
GND Ground
4Line Output Groung (common)
65 Line Output Signal (left)
66 Line Output Signal (right)
62 Amplifier trigger Signal
4Amplifier trigger Ground
L+ / L- Speaker Output (left)
R+ / R- Speaker Otput (right)

6
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual

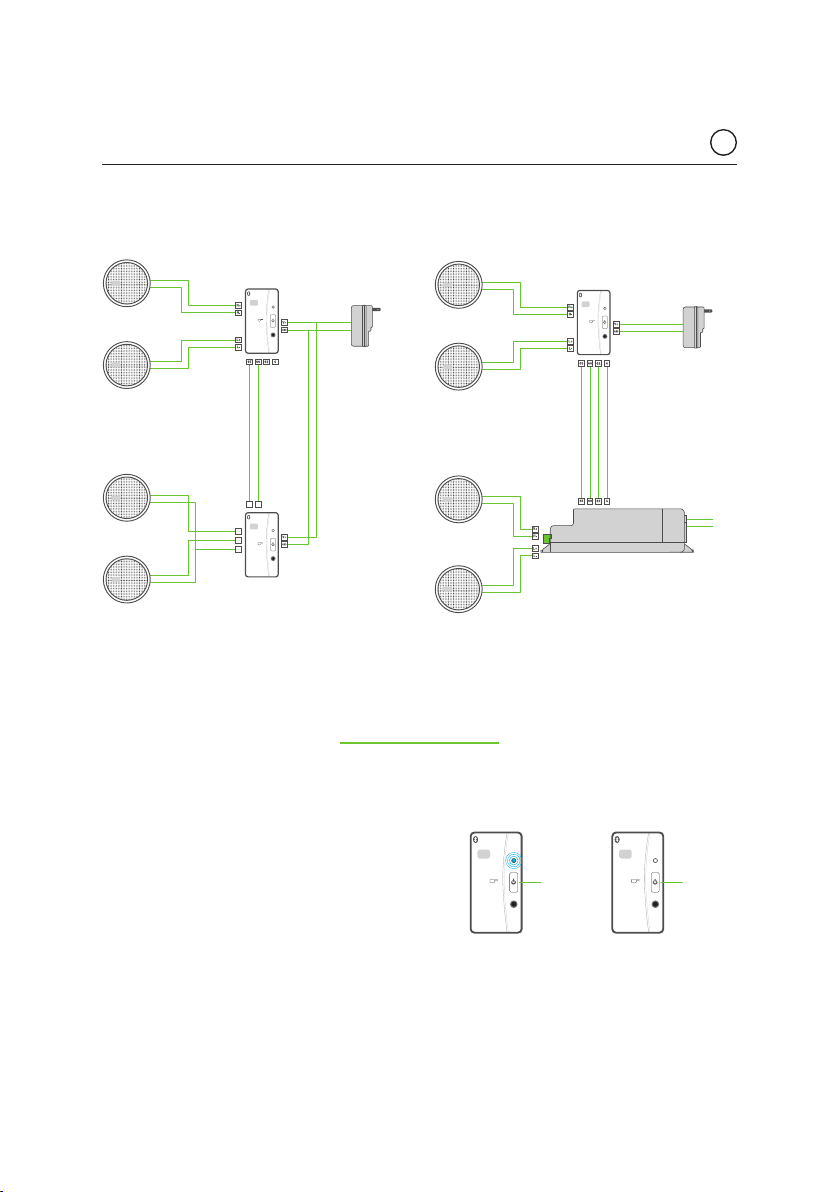

3. Operation
Before commencing any pairing we recommend that you
check that your Bluetooth device has A2DP / AVRCP
profiles. In addition, the pairing process can vary between
manufacturers. Please read carefully your Bluetooth device
user manual beforehand. For a successful pairing make
sure the Bluetooth device is close to the Module when
performing this task.
For the purpose of this manual we have used the iPhone
Bluetooth settings.
3.1. To turn ON / OFF the Module press the operating key for 4”.
4”
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
4”
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
Bluetooth Connect Bluetooth Disconnect
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/8ohm
1,5W/8ohm
Audio Control
(ref. 09204)
15
05
06
04
16
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
~120/230V
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
15Vdc/0,8A
12W
~120/230V
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
Aux Amplifier
(ref. 13204)

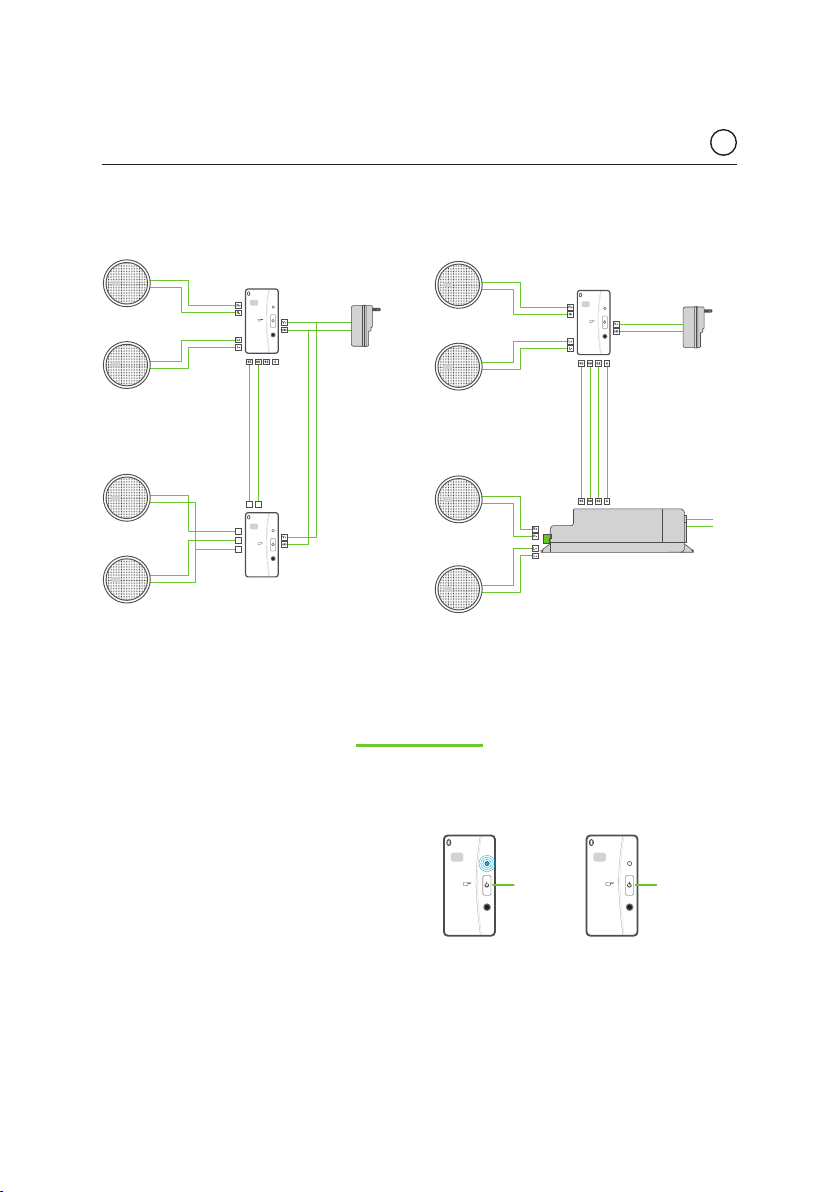

Diagrams Audio Line Output

7

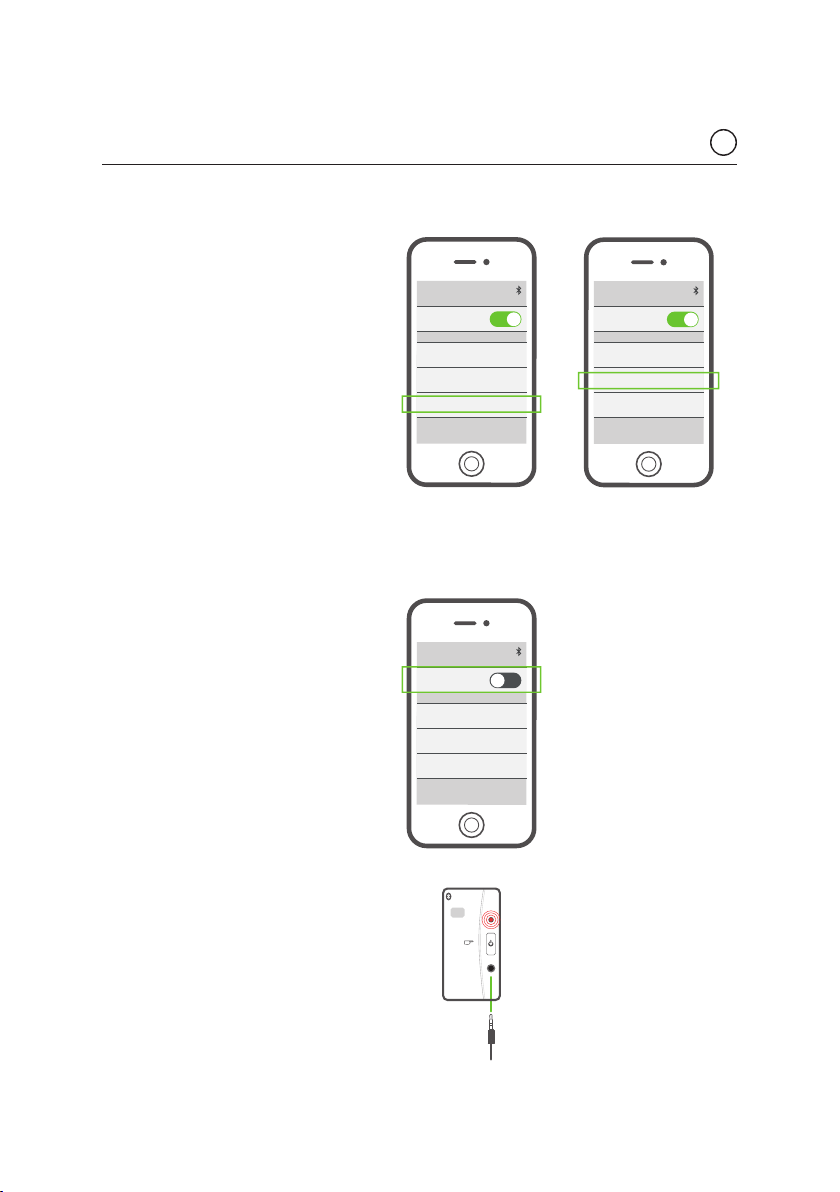

3.2. Once the blue led flashes you are ready to pair.
The Module remains in pairing mode for one minute.
If the Bluetooth device is not connected during this
time, the Module will automatically turn off and you
must repeat the process again.
To pair, go to the Bluetooth settings in your Bluetooth
device (Smartphone, tablet, PC, etc.) and follow the
respective search procedures. The Module will send its
identification code (KINGBT-XXXX) to your Bluetooth
device. This is the moment to pair. This step will only
be necessary the first time for each Bluetooth device.
Now simple connect and play your music Your
Bluetooth device will control all features such as
choosing the song, play, pause, volume…
Once the connection is established the blue led will
stop flashing and remain ON while the Bluetooth
device is being used and within range of coverage
(approx.10 meters).
3.3. The Module will automatically turn OFF 1 minute
after you switch off the Bluetooth setting on your
Bluetooth device or you distance yourself from the
range of coverage.
3.4. Whenever an external audio source is connected
to the jack input, the Module automatically turns ON
(red led). The external audio source overrides the
Bluetooth mode.
Connected
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Turn Off
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
External audio input
Pair
EN
In-Wall Bluetooth®Audio Receiver Installation & User Manual
Bluetooth
PEUGEOT not connected
PARROT KIT not connected
KINGBT-0001 not paired
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND

8

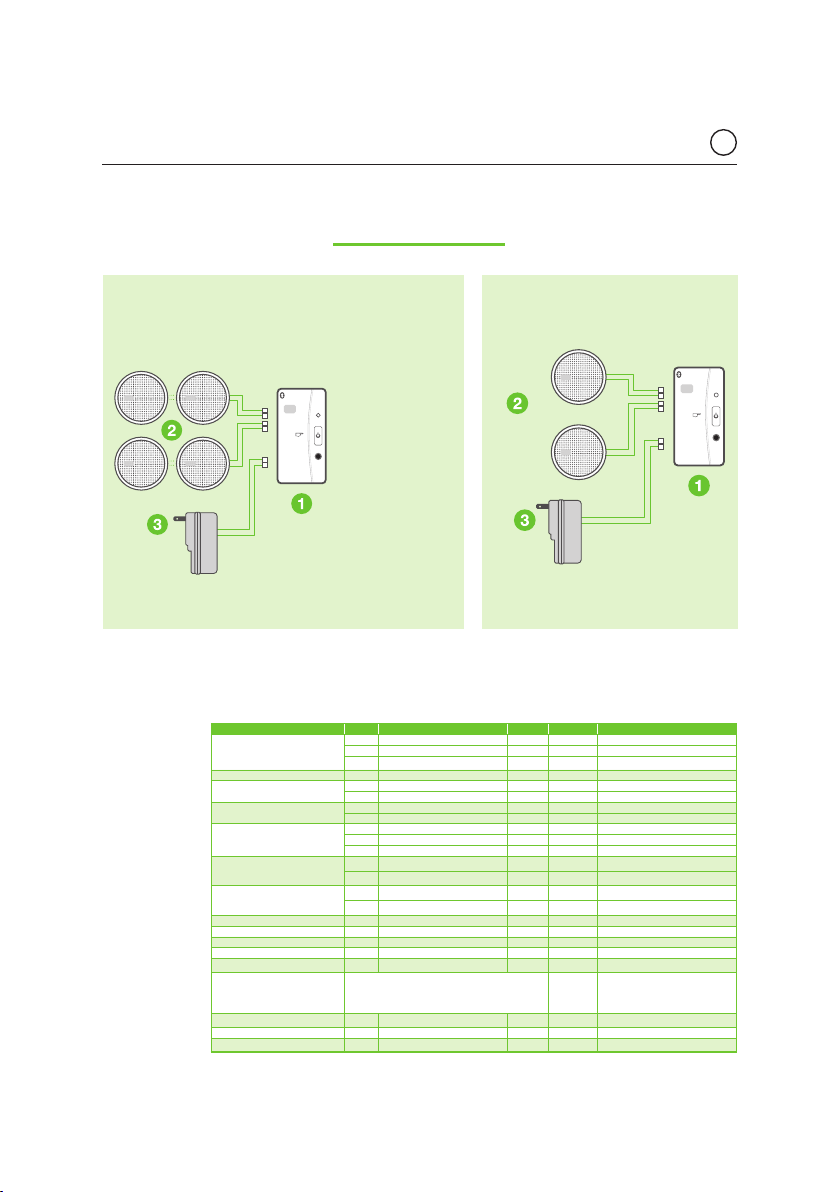

1. Instalación
Especificaciones
Técnicas
ES
In-Wall Bluetooth®Audio Receiver Manual de Uso e Instalación
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
V+
GND
R+
R-
L+
L-
2,5W/8ohm
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
V+
GND
R+
R-
L+
L-
8ohm
16ohm16ohm
El módulo se integra en el marco estándar DECORA
(1) Bluetooth Audio
Receiver (El Módulo)
(2) Altavoces de 8 o 16
ohm (permite cualquier
marca de altavoz)
(3) Fuente de Alimentación
(15Vdc, 0,8A)
(1) Bluetooth Audio Receiver
(El Módulo)
(2) Altavoces de techo de 8 ohm
(3) Fuente de Alimentación
(15Vdc, 0,8A)
DIAGRAMA PARA INSTALACIONES MAS AMPLIAS ESQUEMA DE INSTALACION KITS 2½” & 5”
Se pueden conectar dos altavoces de
8ohm y hasta 4 altavoces de 16ohm.
528xC MIN NORMAL MAX NOTAS
Dimensiones
1.77x4.17x1.77 / 45x106x45 in / mm exterior (ancho x alto x fondo)
1.77x1.77x1.41 / 45x45x36 in / mm hueco (ancho x alto x fondo)
1.30x2.60 / 33x66 in / mm frontal (ancho x alto)
Alimentación 15 16 Vdc regleta VDC, GND
Consumo 22 111 mA bluetooth
22 99 mA jack 3,5mm
Señal de entrada 100 550 mVrms jack 3,5mm
7 60 Kohms jack 3,5mm impedancia entrada
Señal de salida
5 Wrms salida 4 ohm
2,5 Wrms salida 8 ohm
1,5 Wrms salida 16 ohm
Señal salida de línea 1,82 Vrms terminales 66,65,4
50 ohm terminales 66,65,4 impedancia salida
Señal de Activación de Amplificador 14 Vdc terminales 62,4
1 Kohms terminales 62,4 impedancia salida
Separación canales izdo/dcho 58 dB
Banda de paso 45 20.000 Hz
Distorsión 0,1 %
SNR 84 dB
Número identificativo Bluetooth 0000 9.999
Especificaciones Bluetooth
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Wireless transceiver 2,4 GHz
Potencia de transmisión RF 7 dBm
Cobertura 10 m

9

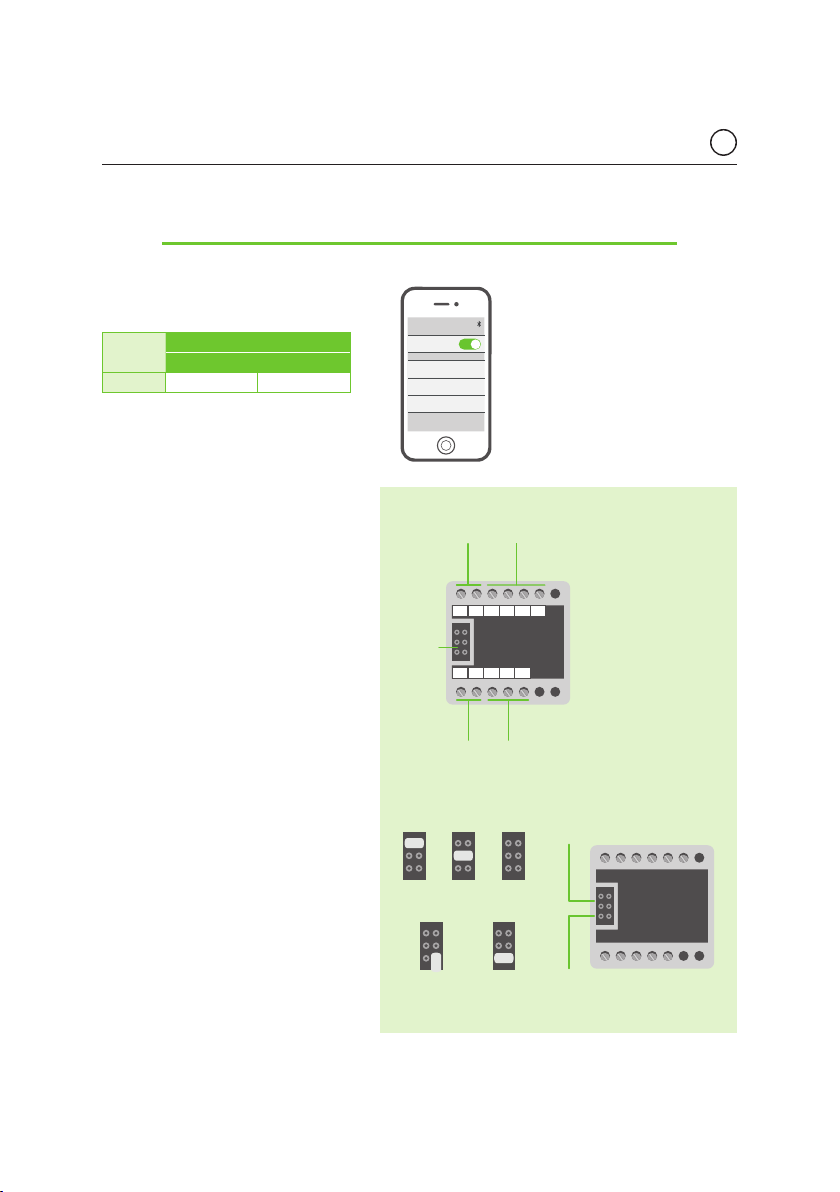

2. Especificaciones Eléctricas y funcionales
In-Wall Bluetooth®Audio Receiver ES Manual de Uso e Instalación
FUENTE DE
ALIMENTACIÓN
ALTAVOCES
8 ohm 16 ohm
15V/0,8A 2,5+2,5Wrms 1,5+1,5Wrms
Entrada de Audio externa: El Módulo incluye una
entrada de audio externa (3,5mm jack). Cuando el
usuario conecta una fuente de audio externa al Jack,
la salida de audio cambia a la señal de la fuente
de audio externa (led rojo) y anula el modo Bluetooth.
Tecla de funcionamiento: El Módulo está provisto
de una tecla para activar el modo Bluetooth (ON/OFF).
Led indicador de estado: El color del Led indica el
estado del Módulo de la siguiente manera:
Led azul intermitente = En espera
de emparejamiento y conexión
del dispositivo Bluetooth
Led azul = El Módulo está conectado al dispositivo
Led rojo = La entrada de audio externa
está conectada
Limitador de control de volumen: el módulo
da la posibilidad de seleccionar el volumen máximo
permitido durante el funcionamiento normal.
Este límite se debe definir durante la instalación.
Opción Mono/estéreo: el módulo permite configurar
la posición para seleccionar la salida de audio en
mono o estéreo.
Salida de línea de Audio: el módulo proporciona
una salida de línea estéreo para conectar nuestro
módulo de Control de Audio (ref. 092X4) o nuestro
Amplificador auxiliar (ref. 13204).
El nivel de la línea salida y el canal de audio
se determinará por el dispositivo emparejado/conectado
y no será afectado por el limitador de control de
volumen y la opción mono/estéreo.
Alimentación: Alimentación: El Módulo es alimentado
por una fuente de alimentación externa 15V/0,8A.
Salida de Altavoces: El Módulo proporciona salida de
audio estéreo (canal izquierdo y derecho).
Bluetooth ID: Cada Módulo está
identificado como KINGBT-XXXX donde
XXXX es un número serial que permite al
usuario identificar diferentes Módulos que
puedan coexistir en la misma instalación.
De esta manera, el usuario puede
seleccionar desde su dispositivo Bluetooth
el Módulo donde desea escuchar su música
en streaming.
Bluetooth
KINGBT-0521 Connected
KINGBT-0414 not connected
KINGBT-0707 not connected
limitador control de volumen
mono/estéreo
MONO
STEREO
MAX MID LOW
puentes para
configuración
Alimentación línea de salida
62 4 L- L+ R-
V+ GND 4 65 66
R+
Activación
amplificador
salida altavoces
Regletas
V+ Alimentación
GND Masa
4Línea de salida (común)
65 Línea de salida (izquierdo)
66 Línea de salida (derecho)
62 Activación del Amplificador: señal
4Activación del Amplificador: masa
L+ / L- Salida altavoces (izquierdo)
R+ / R- Salida altavoces (derecho)

10
ES
In-Wall Bluetooth®Audio Receiver Manual de Uso e Instalación
3. Manejo
Antes de realizar cualquier emparejamiento
recomendamos que verifique que su dispositivo
Bluetooth tiene los perfiles A2DP / AVRCP.
Además, el proceso de emparejamiento puede
variar entre fabricantes. Por favor, lea previamente
el manual de usuario de su dispositivo Bluetooth.
Para un correcto emparejamiento asegúrese que
el dispositivo Bluetooth está cerca al Módulo
durante este proceso.
3.1. Para activar el Módulo ON/OFF presione la tecla de funcionamiento 4”.
Bluetooth Conectado Bluetooth Desconectado
4”
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
4”
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/8ohm
1,5W/8ohm
Audio Control
(ref. 09204)
15
05
06
04
16
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
~120/230V
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
15Vdc/0,8A
12W
~120/230V
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
Aux Amplifier
(ref. 13204)
Diagramas Salida de línea de Audio

11
3.2. Una vez que el Led azul parpadea está listo para
emparejar el dispositivo Bluetooth. El Módulo permanece
en el modo de emparejamiento durante un minuto.
Si el dispositivo Bluetooth no se conecta durante este
tiempo, el Módulo se apagará automáticamente y
deberá repetir el proceso de nuevo.
Para emparejar, vaya a la configuración de Bluetooth en
su dispositivo Bluetooth (Smartphone, Tablet, PC, etc.)
y siga los respectivos procedimientos de búsqueda.
El Módulo enviará su código de identificación (KINGBT-
XXXX) al dispositivo Bluetooth. Este es el momento para
emparejar. Este paso sólo será necesario la primera vez
para cada dispositivo Bluetooth.
Una vez conectado está listo para reproducir su música.
Desde el dispositivo Bluetooth podrá controlar todas las
características de música tales como la elección de la
canción, reproducción, pausa, volumen…
Una vez establecida la conexión, el led azul dejará de
parpadear y permanecerá encendido mientras se esté
utilizando el dispositivo Bluetooth y esté dentro del
alcance de la cobertura (aprox. 10 metros).
3.3. El Módulo se apagará automáticamente 1 minuto
después de apagar el ajuste Bluetooth en su dispositivo
Bluetooth o se aleje de la zona de cobertura.
3.4. Cada vez que una fuente de audio externa se
conecte a la entrada de jack, el Módulo se enciende
automáticamente (led rojo). La fuente de audio externa
anula el modo Bluetooth.
Conectado
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Apagado
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Fuente de Audio Externa
Emparejar
In-Wall Bluetooth®Audio Receiver
Bluetooth
PEUGEOT not connected
PARROT KIT not connected
KINGBT-0001 not paired
ES
Manual de Uso e Instalación
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND

12
1. Installation
FR
In-Wall Bluetooth®Audio Receiver Manuel d’installation et d’utlisation
Spécifications
Techniques
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
V+
GND
R+
R-
L+
L-
2,5W/8ohm
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
V+
GND
R+
R-
L+
L-
8ohm
16ohm16ohm
Le module s’intègre avec les plaques d’habillage murales DECORA standards
(1) Récepteur Audio
Bluetooth (le Module)
(2) Haut-parleurs 8 ou 16
ohms (toute marque de
haut-parleur est acceptée)
(3) Unité d’alimentation
électrique (15Vdc, 0,8A)
(1) Récepteur Audio
Bluetooth (le Module)
(2) Haut-parleurs 8 ohms
(3) Unité d’alimentation
électrique (15Vdc, 0,8A)
Vous pouvez brancher deux haut-parleurs
8ohm et jusqu’à quatre haut-parleurs 16ohm.
SCHEMA DE CABLAGE POUR PROLONGATION D’INSTALLATION SCHEMA DE CABLAGE POUR 2½” & 5”
528xC MIN NORMAL MAX NOTES
Dimensions
1.77x4.17x1.77 / 45x106x45 in / mm extérieur (largeur x hauteur x profondeur)
1.77x1.77x1.41 / 45x45x36 in / mm cavité (largeur x hauteur x profondeur)
1.30x2.60 / 33x66 in / mm cache en façade (largeur x hauteur)
Tension 15 16 Vdc terminaux VDC, GND
Consommation électrique 22 111 mA bluetooth
22 99 mA jack 3,5mm
Entrée signal 100 550 mVrms jack 3,5mm
7 60 Kohms jack 3,5mm - impédance d’entrée
Sortie signal
5 Wrms sortie 4 ohm
2,5 Wrms sortie 8 ohm
1,5 Wrms sortie 16 ohm
Signal sortie de ligne 1,82 Vrms bornes 66, 65, 4
50 ohm bornes 66, 65, 4 - impédance de sortie
Signal de déclenchement
de l'amplificateur
14 Vdc bornes 62,4
1 Kohms bornes 62,4 - impédance de sortie
Séparation des canaux Gauche/Droite 58 dB
Bande passante 45 20.000 Hz
Distortion 0,1 %
SNR 84 dB
Code identification Bluetooth 0000 9.999
Spécifications Bluetooth
Class2 BT2.1 + EDR
A2DP 1.2
AVRCP 1.4
Emetteur-récepteur sans fils 2,4 GHz
Puissance transmetteur RF 7 dBm
Portée 10 m

13
cavalier limite de volume max.
cavalier mono/stéréo
MONO
STEREO
MAX MID LOW
cavaliers
Puissance sortie de ligne
62 4 L- L+ R-
V+ GND 4 65 66
R+
déclenchement
d'amplificateur
Sortie haut-parleur
Bornes
V+ Tension
GND Masse
4Ligne de sortie de masse (commun)
65 Signal de sortie de ligne (gauche)
66 Signal de sortie de ligne (droite)
62 Signal de déclenchement de l'amplificateur
4Déclencheur d'amplificateur à la Masse
L+ / L- Sortie haut-parleur (gauche)
R+ / R- Sortie haut-parleur (droit)
2. Spécifications électriques et fonctionnelles
In-Wall Bluetooth®Audio Receiver FR Manuel d’installation et d’utlisation
Entrée audio externe: le Module inclut une entrée
audio externe (Jack 3,5mm). Lorsque l’utilisateur
branche une source sur le Jack, le Module bascule
sur ce signal (Led rouge) et est prioritaire au mode
Bluetooth.
Touche d’activation: le Module est équipé d’une
touche pour activer le mode Bluetooth.
Indication par Led: la couleur de la Led indique
les différents états du Module:
Led Bleue clignotante = en attente pour
l’appairage
et connexion avec le périphérique Bluetooth
Led bleue = Module connecté avec le
périphérique Bluetooth
Led rouge = Entrée audio externe branchée
Interrupteur limite de volume Max: le module
possède à l’arrière un interrupteur avec 2 positions
pour sélectionner le volume maximum autorisé
en fonctionnement normal. Cette limite est définie
par l’installateur lors de l’installation.
Interrupteur Mono/stéréo: le module possède
un commutateur à l’arrière avec 1 position pour
permettre à l’installateur de sélectionner la sortie
mono ou stéréo audio.
Sortie ligne audio: le module possède une sortie
ligne stéréo pour notre contrôle audio (réf. 092X4)
ou notre Amplificateur auxiliaire (réf. 13204).
Le niveau audio de la ligne de sortie et du
canal audio sera déterminé par le périphérique
couplé / connecté et ne sera pas affecté par le
limiteur de volume et les cavaliers stéréo / mono.
Alimentation électrique: le module fonctionne avec un
bloc d’alimentation externe 15v/0,8A.
Sortie Haut-parleur: le Module fournit une sortie audio
stéréo séparée canal gauche et droit.
SOURCE
ELECTRIQUE
HAUT-PARLEUR
8 ohm 16 ohm
15V/0,8A 2,5+2,5Wrms 1,5+1,5Wrms
Bluetooth ID: Chaque Module est identifié
comme KINGBT-XXXX ou XXXX est le
numéro de série, cela permet à l’utilisateur
d’identifier les différents modules qui
peuvent coexister dans la même installation.
L’utilisateur peut ainsi choisir, depuis son
périphérique Bluetooth, le module auquel il
souhaite diffuser sa musique.
Bluetooth
KINGBT-0521 Connected
KINGBT-0414 not connected
KINGBT-0707 not connected

14
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
15Vdc/0,8A
12W
~120/230V
1,5W/8ohm
1,5W/8ohm
Audio Control
(ref. 09204)
15
05
06
04
16
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
~120/230V
1,5W/16ohm
2,5W/8ohm
1,5W/16ohm
2,5W/8ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
2,5W/16ohm
5W/8ohm
10W/4ohm
15Vdc/0,8A
12W
~120/230V
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
Aux Amplifier
(ref. 13204)
Diagrammes Sortie ligne audio
FR
In-Wall Bluetooth®Audio Receiver Manuel d’installation et d’utlisation
3. Fonctionnement
Avant de commencer tout appairage, nous
vous recommandons de vérifier que votre
périphérique Bluetooth a les profils A2DP /
AVRCP. De plus, le processus d’appairage
peut varier selon les fabricants. Veuillez lire
attentivement au préalable le manuel de
votre appareil Bluetooth. Pour une connexion
réussie, assurez-vous que l’appareil Bluetooth
se trouve à proximité du module lors de
l’exécution de cette tâche.
3.1. Pour activer / désactiver le Module, presser la touche d’activation pendant 4”.
Bluetooth connecté Bluetooth déconnecté
4”
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND
4”
0001
AUDIO
RECEIVER
AUDIO IN
4”
KBSOUND

15
3.2. Une fois que le voyant bleu clignote vous êtes prêt
à appareiller. Le module reste en mode d’appairage
pendant une minute. Si le périphérique Bluetooth n’est
pas connecté durant cette période, le module s’éteindra
automatiquement et vous devrez répéter le processus.
Pour jumeler, accédez aux paramètres Bluetooth de
votre périphérique (Smartphone, tablette, PC, etc.) et
suivre les procédures de recherche respectives. Le
Module enverra son code d’identification (KINGBT-XXXX)
à votre appareil Bluetooth. C’est le moment d’appairer.
Cette étape ne sera nécessaire que la première fois pour
chaque périphérique Bluetooth.
Maintenant, la connexion est simple et écoutez votre
musique. Votre appareil Bluetooth va contrôler toutes
les fonctions comme le choix de la chanson, lecture,
pause, volume…
Une fois la connexion établie, la Led bleue s’arrête de
clignoter et reste allumée tant que l’appareil Bluetooth est
utilisé et dans la zone de portée (environ 10 mètres)
3.3. Le Module s’éteint automatiquement 1 minute après
la coupure de la fonction Bluetooth sur votre périphérique
ou quand vous vous éloignez de la zone de couverture.
3.4. Chaque fois qu’une source audio externe
est reliée à l’entrée Jack, le module s’allume
automatiquement (Led rouge). La source audio externe
supplante le mode Bluetooth.
Connecté
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
Éteint
Bluetooth
PEUGEOT not connected
KINGBT-0001 connected
PARROT KIT not connected
2003
4”
Source Audio Externe
Appairage
In-Wall Bluetooth®Audio Receiver
Bluetooth
PEUGEOT not connected
PARROT KIT not connected
KINGBT-0001 not paired
FR
Manuel d’installation et d’utlisation

CENTRAL
Polígono Malpica Calle F Oeste
Grupo de Naves Gregorio Quejido, 87-88
50016 Zaragoza (SPAIN)
Tel.: [phone]
Fax: [phone]
[email protected]
www.eissound.com
KBSOUND Inc.
245 Riverside Av. Suite 150
Jacksonville, FL 32202 (USA)
[email protected]
www.kbsound.com
