eks pe-light Series User manual

Bedienungsanleitung Manual
MAN_pe-light
Version:
1.1
/ 25.04.2018
Freigabe:
M.L.
Seite 1 von 4

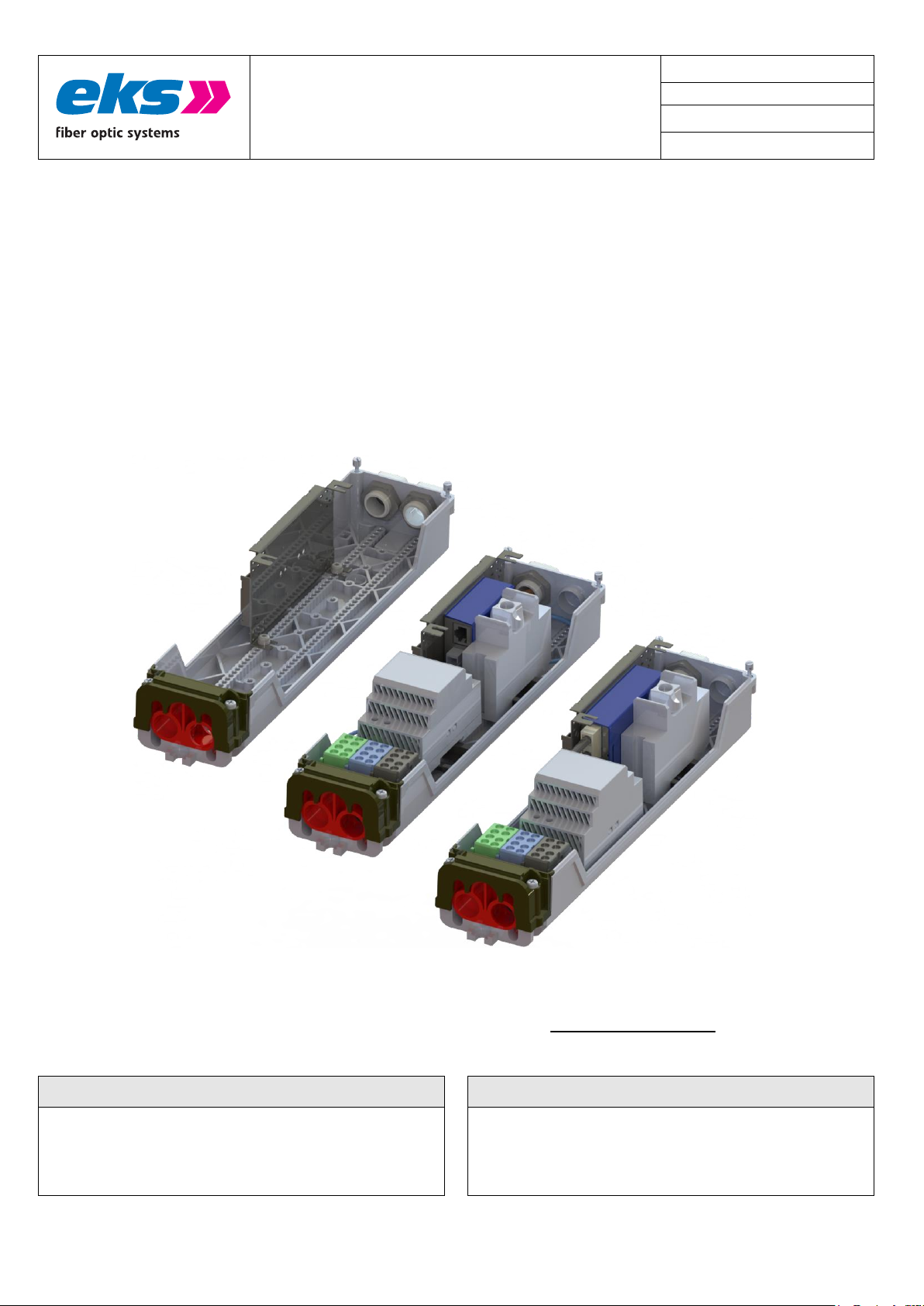

pe-light
Art.-Nr.: 0 680 XXX (Passiv, Spleisskassette)
Art.-Nr.: 0 681 XXX (Passiv u Aktiv, Fast Ethernet)
Art.-Nr.: 0 683 XXX (Passiv u Aktiv, GigaBit Ethernet)
Art.-Nr.: 0 684 XXX (Passiv u Aktiv, GigaBit Ethernet PoE+)
Art.-Nr.: 0 682 XXX (Passiv u Aktiv, Fast Ethernet PoE+)
eks Engel FOS GmbH & Co. KG Tel: [phone]
Schützenstraße 2 –4 Fax: [phone]
57482 Wenden-Hillmicke E-Mail: [email protected]
Germany Internet: www.eks-engel.de
Rechtliche Hinweise
Legal Notice
Diese Anleitung enthält wichtige Anmerkungen und Warnungen, deren Nichtbe-
achtung zu ernsthaften Personen- oder Anlageschäden führen kann. Bitte lesen
Sie die Anleitung vor Inbetriebnahme der pe-light Geräte aufmerksam durch.
Ordnungsgemäßer Transport, korrekte Lagerung und Installation sowie sorgfältige
Bedienung und Instandhaltung der pe-light sind entscheidend für den sicheren
Betrieb.
This manual contains important notes and warnings. Their ignoration can cause
serious injuries or damages to the system. Please read the manual carefully
before using the equipment pe-light. Correct transport, proper storage and
installation as well as careful operation and maintenance of pe-light are critical for
safe operation.

Bedienungsanleitung Manual
MAN_pe-light
Version:
1.1
/ 25.04.2018
Freigabe:
M.L.
Seite 2 von 4
Bestimmungsgemäße Verwendung
Proper use
Die Geräte der pe-light-Serie dürfen nur wie in der Anleitung beschrieben ver-
wendet werden. Sie dürfen nur unbeschädigt und unter den angegebenen Um-
weltbedingungen eingesetzt werden. Die Gehäuse des pe-light dürfen nur durch
eine Elektrofachkraft geöffnet werden. Die verbauten e-light Geräte dürfen nur
durch eks-Techniker geöffnet werden.
In den Geräten befinden sich keine durch den Benutzer wartbaren Komponenten.
The units of pe-light series may be used only as described in these instructions.
They may only be used intact and under the specified ambient conditions. The
housing of pe-light may only be opened by eks technicians - In the equipment
there are no user-serviceable components.
Personalanforderungen
Personnel requirements
Die Installation und Inbetriebnahme der pe-light Geräte darf nur durch technisch
geschultes Personal erfolgen, das sich mit dieser Bedienungsanleitung vertraut
gemacht hat. Alle Arbeiten an elektrischen Anlagen dürfen außerdem nur durch
eine Elektrofachkraft oder unter deren Leitung oder Aufsicht durchgeführt werden.
Anzuwendende lokale und nationale Sicherheitsbedingungen müssen jederzeit
eingehalten werden.
The installation and commissioning of pe-light devices must be performed by
technically trained personnel who are familiar with these operating instructions. All
work on electrical equipment may only be carried out by a qualified electrician or
under the direction or supervision of a qualified electrician. Applicable local and
national safety requirements must be complied with at all times.
Spannungsversorgung
Power supply
Um den Spannungsabfall auf der Anschlussleitung zum Laternenmast zu
minimieren, ist ein entsprechender Kabelquerschnitt zu verwenden. Die
Anschlussklemmen und Kabeldurchführungen auf der Unterseite sind daher für
Querschnitte bis 25 mm² ausgelegt.
To minimize the voltage drop on the connection cable to the lantern mast, a
corresponding cable cross-section has to be used. The connection terminals and
cable glands on the underside are designed for cross sections up to 25 mm².
Sicherheit von Lasereinrichtungen
Safety of laser products
Die Geräte der pe-light Produktfamilie enthalten LED- oder LASER-Komponenten
nach IEC 60825-1 (2007): Klasse 1 Laser/LED-Produkt.
Warnung!
Nicht mit optischen Instrumenten (z.B. Linsen,
Mikroskop) in den Strahl der optischen Transceiver
sehen! Missachtung dieser Warnung kann zu
Augenschäden führen.
The devices of the product family pe-light contain LED / laser components in
accordance with IEC 60825-1 (2007): Class 1 laser/LED-product.
Warning!
Do not see in the beam of the optical transceivers
with optical instruments (eg, lenses, microscope)!
Ignoring this warning can lead to eye damage.
Gehäusetemperatur
Housing temperature
Wenn die Geräte der pe-light Produktfamilie bei Umgebungstemperaturen von
über 50 °C betrieben werden, kann die Temperatur der Geräte mehr als 70 °C
betragen.
Die Geräte müssen dann in einem abgeschlossenen Bereich betrieben werden,
der nur dem Service-Personal zugänglich ist oder Benutzern, die über die Gründe
dieser Einschränkung und über notwendige Vorkehrungen beim Betrieb über 50
°C informiert wurden.
If the devices of pe-light product family are operated in ambient temperatures
above 50 °C, the temperature of their housings may be higher than 70 °C.
The devices must then be located in a Restricted Access Location where access
can only be gained by service personnel or by users who have been instructed
about the reasons for the restrictions applied to the location and about any
precautions that shall be taken when operated in ambient temperatures above 50
°C.
CE-Konformität
CE conformity
Die Geräte der pe-light Produktfamilie stimmen gemäß den Bestimmungen der
EU-Richtlinie 2014/30/EU „RICHTLINIE … über die elektromagnetische
Verträglichkeit“ mit den folgenden Normen und normativen Dokumenten in der
heute gültigen Fassung überein:
DIN EN 61000-6-2 Elektromagnetische Verträglichkeit (EMV) –Teil 6-2:
Fachgrundnormen –Störfestigkeit für Industriebereiche
DIN EN 55022 Einrichtungen der Informationstechnik Funkstöreigen-
schaften –Grenzwerte und Messverfahren
The devices of the product family pe-light agree according to the provisions of EU
Directive 2014/30/ EU "DIRECTIVE... relating to electromagnetic
compatibility" with the following standards and normative documents in the
currently valid version:
DIN EN 61000-6-2 Electromagnetic compatibility (EMC) –Part 6-2: Generic
standards - Immunity for industrial environments
DIN EN 55022 Information technology equipment - Radio disturbance
characteristics - Limits and methods of measurement
Entsorgungshinweis
Disposal notes
Die Geräte dürfen nicht über den normalen Hausmüll entsorgt werden,
sondern können bei eks Engel FOS GmbH & Co. KG entsorgt werden.
The units must not be disposed with normal household waste but can
be returned to eks Engel FOS GmbH & Co. KG for disposal.

Bedienungsanleitung Manual
MAN_pe-light
Version:
1.1
/ 25.04.2018
Freigabe:
M.L.
Seite 3 von 4

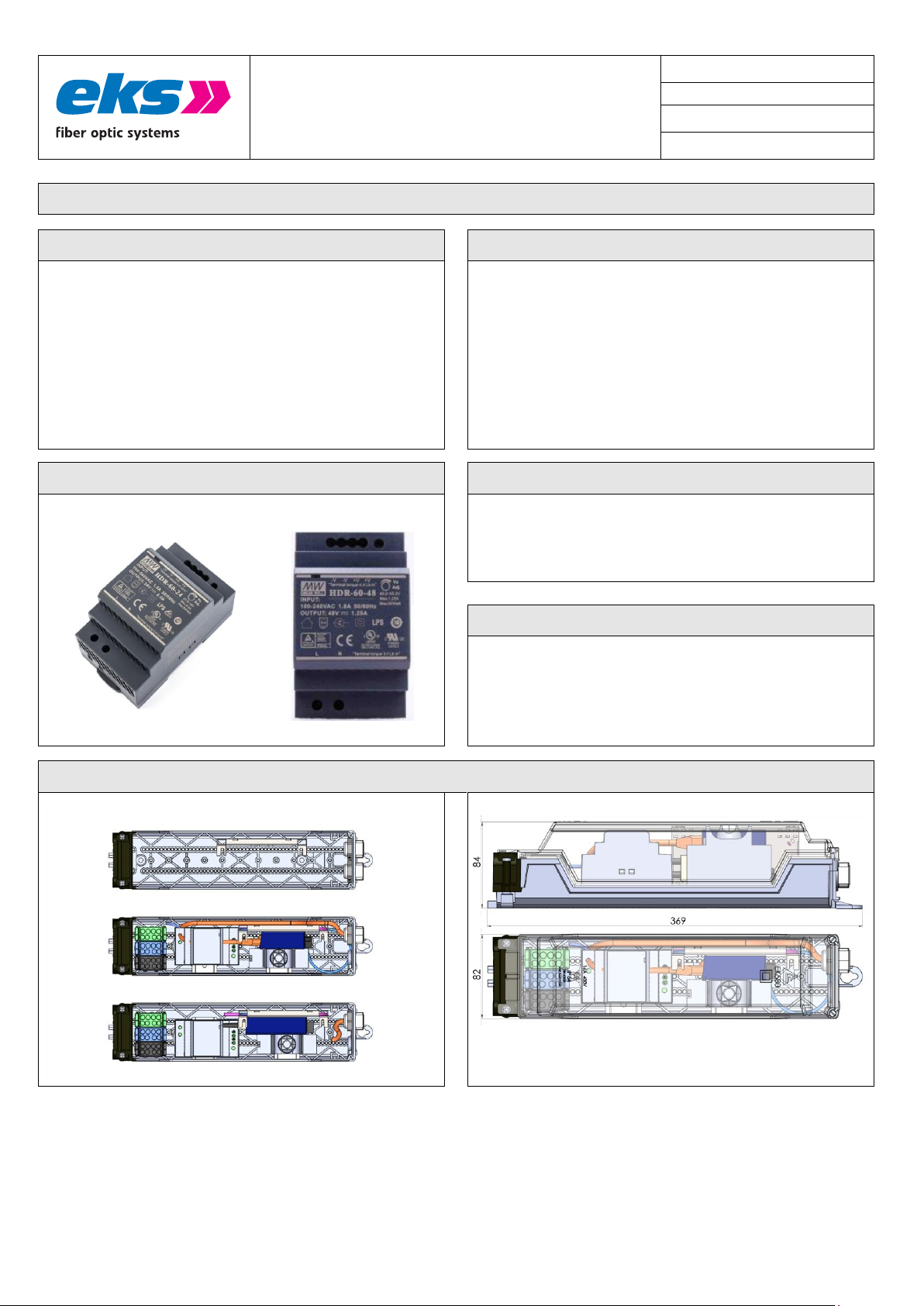

Anschlusshinweise / Hardware Installation
Systembeschreibung
System description
Die Geräte der pe-light Produktfamilie sind industrielle Komplettlösungen für den
Einbau in Lichtmasten aus Stahl mit der folgenden Norm in der heute gültigen
Fassung:
DIN EN 40-5 Anforderungen für Lichtmasten aus Stahl
DIN 49778 Lichtmaste, Gerätesteg mit Schiebemuttern
Der Einbau des pe-light erfolgt in einem Laternenmast mit dem Innendurchmesser
von 100 mm und einem Türausschnitt von 400x85 mm.
pe-light gibt es in einer passiven Variante mit Spleisskassette oder mit den aktiven
Komponenten e-light XS, e-light XS-G oder e-light XS-GP. Diese haben einen
Lichtwellenleiteranschluß. Das e-light Gerät kann mit unterschiedlichsten
Transceivern für Singlemode oder Multimode ausgestattet werden. Die
Transceiver sind mit SC- oder ST-Anschlüssen ausgestattet.
The devices of the pe-light product family are industrial complete solutions for the
installation in light masts made of steel with the following standard as amended
today:
DIN EN 40-5 Requirements for steel lighting columns
DIN 49778 Lighting columns, brackets with sliding nuts for mounting of devices
The pe-light is installed in a lantern mast with the inside diameter of 100 mm and
a door section of 400x85 mm.
pe-light is available as a passive version with a splice cassett only or with active
ethernet mediaconverters e-light XS, e-light XS-G or e-light XS-GP. These
devices have a connector for optical fiber. The device can be equipped with a
variety of transceivers for singlemode or multimode. All transceivers have SC- or
ST-connectors.
Netzteile / Power supply
e-light –Benötigtes Netzteil / Power supply
Netzteil Ausführung: 24V / 2,5A Netzteil Ausführung: 48 V / 1,25 A
1) 2)
e-light XS: 1)
e-light 1000XS-G: 2)
e-light 1000XS-GP:
e-light 100XS-P 2)
Spannungsversorgung / Power supply
L1: Versorgungsspannung 230 VAC
Supply voltage 230 VAC
N: Neutralleiter
Neutral conductor
PE:Schutzleiter
PE conductor
Abmessungen / Dimension

Bedienungsanleitung Manual
MAN_pe-light
Version:
1.1
/ 25.04.2018
Freigabe:
M.L.
Seite 4 von 4
Technische Daten / Technical specifications
Bestellinformationen und Fasertypen / Ordering information and fiber types
Ausführung Type
SM 09/125 µm
MM50/125µm
MM62,5/125µm
1TX / 1FX
Singlemode
1TX / 1FX
Multimode 50
1TX / 1FX
Multimode 62,5
Artikelnummer passiv
Item number
pe-light (mit Spleisskassette)
0680 0009
1 02 1 00 00
00 200
0680 0050
1 02 1 00 00
00 200
0680 0062
1 02 1 00 00
00 200
Artikelnummer XS
Item number
pe-light (ohne PoE) 100MBit/s
0681 1109
1 02 1 03 02
10 200
0681 1150
1 02 1 03 02
10 200
0681 1162
1 02 1 03 02
10 200
Artikelnummer XS-G
Item number
pe-light (ohne PoE) 1GBit/s
0683 1109
1 02 1 03 02
10 200
Artikelnummer XS-GP
Item number
pe-light (mit PoE+) 1GBit/s
0684 1109
1 02 1 03 02
10 200
0684 1150
1 02 1 03 02
10 200
Artikelnummer XS-P
Item number
pe-light (mit PoE+) 100MBit/s
0682 1109
1 02 1 03 02
10200
0682 1150
1 02 1 03 02
10200
Allgemeine Angaben / General information
Versorgungsspannung
Operating voltage
230 VAC / 50 Hz –60 Hz
230 VAC / 50 Hz –60Hz
Leistungsaufnahme
Power consumption
Passiv : entfällt / deleted
e-light XS: 3,6 W (150 mA bei/at 230 VAC)
e-light XS-G: 5,3 W (220 mA bei/at 230 VAC)
e-light XS-GP: 3,6 W (150 mA bei/at 230 VAC)
e-light XS-P: 3,6 W (150 mA bei/at 230 VAC)
Potentialtrennung
Potential separation
500 VDC
500 VDC
Sicherung
Fuse
Passiv: entfällt / deleted
e-light XS: 24 VDC 4A
e-light XS-G: 24 VDC 4A
e-light XS-GP: 54 VDC 6A
e-light XS-P: 54 VDC 6A
Anschlussklemmen
Clamp
entfällt bei passive Variante / not applicable for passive version
1,5 mm² bis 25 mm²
Kabeldurchführung
Split cable glands
1xM16x1,5
Befestigungsmöglichkeit
Mounting options
Hakenbefestigung im Laternenmast
Hook fastening in lantern mast
Betriebstemperatur
Operating temperature
-30 °C bis +60 °C
-30 °C to +60 °C
Lagertemperatur
Storage temperature
-40 °C bis +85 °C
-40 °C to +85 °C
Luftfeuchtigkeit
Humidity
5-95% rHd nicht kondensierend
5-95% rHd not-condensing
EMV
EMC
EN 61000-6-2 / EN 55032 Klasse A
EN 61000-6-2 / EN 55032 Class A
Abmessungen B x H x T /
Gewicht
Dimensions W x H x D /
Weight
B: 82 mm, H: 84 mm, T: 370 mm / 900 g (ohne e-light)
W: 82 mm, H: 84 mm, D: 370 mm / 900 g (without e-light)
Gehäuse / Schutzart
Case / Protection class
Polycarbonat (PC GF 6-7) / IP54
Polycarbonat (PC GF 6-7) / IP54
Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. © eks Engel FOS GmbH & Co. KG
Reserve technical changes. No liability is accepted for errors and printing errors. © eks Engel FOS GmbH & Co. KG
