Elco Rfda -11b User manual

* Při zátěži 250VA je třeba

zajistitdostatečnéchlazení * Pri záťaži 250VA je treba

zaistiť dostatočné chla-

denie

* Load = 250VA ensure

sucient cooling of the

device

* Przy obciążeniu 250VA

potrzebne jest zapewnić

odpowiedniechłodzenie

*Terhelés= 250VAmegfe-

lelőhűtésmellett * Sarcina= 250VAlaracire

buna * При нагрузке 250 VA надо

обеспечить охлаждение

изделия

Műszakiparaméterek Parametriitechnici Техническиепараметры

Technické parametry Technické parametre Technical parameters Dane techniczne

RFDA-11B RFDA-71B

RFDA -11B

RFDA - 71B

Stmívací aktor

Stmievací aktor

Dimming actuator

Aktor do ściemniania

Fényerőszabályzó

Dispozitivede iluminare reglabile

Pегулирующий элемент

Palackého 493

769 01 Holešov, Všetuly,CZ

Tel.: +420 573 514 211

Fax: +420 573 514 227

E-mail: [email protected]

Web: www.elkoep.com

3684;3627-02-001 Rev.2

Návod na použití je určen pro montáž

a pro uživatele zařízení. Návod je vždy

součástí balení. Instalaci a připojení

mohou provádět pouze pracovníci s

příslušnou odbornou kvalikací, při

dodržení všech platných předpisů, kteří

se dokonale seznámili s tímto návodem

a funkcí přístroje. Bezproblémová funkce

přístroje je také závislá na předchozím

způsobu transportu, skladování a zachá-

zení. Pokud objevíte jakékoliv známky

poškození, deformace, nefunkčnosti

nebo chybějící díl tento výrobek nein-

stalujte a reklamujte jej u prodejce. S

výrobkem či jeho částmi se musí po

ukončení životnosti zacházet jako s

elektronickým odpadem. Před zahá-

jením instalace se ujistěte, že všechny

vodiče, připojené díly či svorky jsou bez

napětí. Při montáži a údržbě je nutné

dodržovat bezpečnostní předpisy, nor-

my, směrnice a odborná ustanovení pro

práci s elektrickými zařízeními. Nedo-

týkejte se částí přístrojů, které jsou pod

napětím - nebezpečí ohrožení života.Z

důvodu prostupnosti RF signálu dbejte

na správné umístění RF komponentů v

budově, kde se bude instalace provádět.

RF Control je určen pouze pro montáž do

vnitřních prostor. Přístroje nejsou určeny

pro instalaci do venkovních a vlhkých

prostor, nesmí být instalovány do kovo-

vých rozvaděčů a do plastových rozvadě-

čů s kovovými dveřmi - znemožní se tím

prostupnost radiofrekvenčního signálu.

RF Control se nedoporučuje pro ovládání

přístrojůzajišťujícíchživotní funkce nebo

pro ovládání rizikových zařízení jako jsou

např. čerpadla, el. topidla bez termo-

statu, výtahy, kladkostroje ap. - radi-

ofrekvenční přenos může být zastíněn

překážkou, rušen, baterie vysílače může

být vybita ap. a tím může být dálkové

ovládání znemožněno.

Návod na použitie je určený pre montáž

a pre užívateľa zariadenia. Návod je vždy

súčasťou balenia. Inštaláciu a pripojenie

môžu robiť iba pracovníci s príslušnou

odbornou kvalikáciou, pri dodržaní

všetkých platných predpisov, ktorí sa

dokonale zoznámili s týmto návodom

a funkciou prístroja. Bezproblémová

funkcia prístroja je taktiež závislá na

predchádzajúcom spôsobe transportu,

skladovania a zaobchádzania. Pokiaľ

objavíte akékoľvek známky poškodenia,

deformácie, nefunkčnosť alebo chýbajú-

ci diel, tak tento výrobok neinštalujte a

reklamujte ho u predajcu. S výrobkom či

jeho časťami sa musí po ukončení život-

nosti zaobchádzať ako s elektronickým

odpadom. Pred začatím inštalácie sa

uistite, že všetky vodiče, pripojené diely

či svorky sú bez napätia. Pri montáži a

údržbe je nutné dodržiavať bezpečnost-

né predpisy, normy, smernice a odborné

ustanovenia pre prácu s elektrickými

zariadeniami. Nedotýkajte sa častí

prístroja, ktoré sú pod napätím - nebez-

pečenstvo ohrozenia života.Z dôvodu

priepustnosti RF signálu dbajte na

správnom umiestnení RF komponentov

v budove, kde sa bude inštalácia robiť.

RF Control je určený iba pre montáž do

vnútorných priestorov. Prístroje nie sú

určené pre inštaláciu do vonkajších a

vlhkých priestorov, a nesmú byť inšta-

lované do kovových rozvádzačov a do

plastových rozvádzačov s kovovými

dverami - znemožní sa tak priepustnosť

rádio frekvenčného signálu. RF Control

sa nedoporučuje pre ovládanie prístro-

jov zaisťujúcich životné funkcie alebo

pre ovládanie rizikových zariadení ako

sú napr. čerpadlá, el. kúrenie bez termo-

statu, výťahy, kladkostroje apod. – rádio

frekvenčný prenos môže byť tienený

prekážkou, rušený, batéria vysielača

môže byť vybitá apod. , a tým môže byť

diaľkové ovládanie znemožnené.

Instruction manual is designated for

mounting and also for user of the

device. It is always a part of its pac-

king. Installation and connection can

be carried out only by a person with

adequate professional qualication

upon understanding this instruction

manual and functions of the device,

and while observing all valid regu-

lations. Trouble-free function of the

device also depends on transportation,

storing and handling. In case you noti-

ce any sign of damage, deformation,

malfunction or missing part, do not

install this device and return it to its

seller. It is necessary to treat this pro-

duct and its parts as electronic waste

after its lifetime is terminated. Before

starting installation, make sure that all

wires, connected parts or terminals are

de-energized. While mounting and

servicing observe safety regulations,

norms, directives and professional,

and export regulations for working

with electrical devices. Do not touch

parts of the device that are energized

– life threat. Due to transmissivity of

RF signal, observe correct location of

RF components in a building where

the installation is taking place. RF

Control is designated only for moun-

ting in interiors. Devices are not desig-

nated for installation into exteriors

and humid spaces. The must not be

installed into metal switchboards and

into plastic switchboards with metal

door – transmissivity of RF signal is

then impossible. RF Control is not

recommended for pulleys etc. – radio-

frequency signal can be shielded by an

obstruction, interfered, battery of the

transceiver can get at etc. and thus

disable remote control.

Instrukcja obsługi przeznaczona jest do

montażu i dla użytkownika systemu.

Instrukcja jest częścią opakowania pro-

duktu. Instalacja i podłączenie mogą

wykonywać tylko pracownicy z odpo-

wiednią kwalikacją, przy przestrzega-

niu wszystkich norm i po przeczytaniu

tej instrukcji. Bezproblemowa funkcja

aparatu zależy także od transportu

doręczenia produktu, składowania i

używania produktu. Jeżeli zauważycie

jakieś uszkodzenie, deformację, nie

funkcjonalność lub brakującą część,

produktu nie instalujcie ale reklamuj-

cie w punkcie sprzedaży. Produkt po

eksploatacji jest odpadem elektronicz-

nym. Przed rozpoczęciem instalacji

upewnijcie się, czy wszystkie przewody,

podłączone części lub zaciski są bez

napięcia. Podczas montażu i serwisu

potrzebne jest dotrzymać przepisy, nor-

my, dyrektywy i ustalenia fachowe dla

pracy z urządzeniami elektrycznymi. Nie

dotykać się części maszyn, które są pod

napięciem - zagrożenie życia. Ze wzglę-

du naprzepustowość sygnałuradiowego

potrzebne jest brać pod uwagę umieszc-

zenie komponentów systemu, gdzie

będzie instalacja dokonywana. System

radiowy przeznaczony jest dla montażu

we wewnątrz budynków. Aparaty nie są

przeznaczone dla instalacji na zewnątrz i

do pomieszczeń zwilgocią, niemogą być

instalowane do metalowych rozdzielnic

i do szaf z metalowymi drzwiami - co

zabrania przepustowości sygnału radi-

owego. System radiowy nie zalecamy

stosować dla sterowania aparatów

zapewniających funkcje życia lub do

sterowania urządzeń z ryzykiem jak np.

pompy, el. ogrzewanie bez termostatu,

windy, itd. - system radiowej transmisji

może być zależny od rekonstrukcji, zmi-

an w budynku, baterii nadajnika (wyła-

dowanie) itd. czym może być sterowanie

zdalne uniemożliwione.

A tájékoztató útmutatást ad az

ezközök üzembehelyezéséről és beállí-

tási lehetőségeiről. A felszerelést és az

üzembehelyezést csak olyan személy

végezheti, aki rendelkezik a megfe-

lelő ismeretekkel és tisztában van az

eszközök működésével, funkcióival,

valamint az útmutató adataival. Ha

az eszköz bármilyen okból megsérült,

eldeformálódott, hiányos, vagy hibá-

san működik, ne szerelje fel és ne

használja azt, juttassa vissza a vásárlás

helyére. Az eszköz élettartamának

lejártakor gondoskodjon annak kör-

nyezetvédelmi szempontból megfelelő

elhelyezéséről. Csak feszültségmentes

állapotban szereljen és stabil kötéseket

csináljon a vezetékeken. Feszültség

alatt lévő részeket érinteni életveszé-

lyes. A vezérlőjel átvitele rádiófrek-

vencián történik (RF), ezért szükséges

az eszközök megfelelő elhelyezését

biztosítani az épületben történő fel-

szereléskor. Az RF rendszer eszközei

beltéri felhasználásra készültek, nem

használhatók kültéren és nedves

környezetben. Nem alkalmazható

fém kapcsolószekrényben, vagy fém

ajtóval szerelt kapcsolószekrényben

elhelyezve, ahol a fém felület akadá-

lyozza a rádióhullámok terjedését.

Az RF átvitel minősége, a jel erőssége

függ az RF eszközök környezetében

felhasznált anyagoktól és az eszközök

elhelyezési módjától. Csak beltéri

alkalmazások esetében használhatók,

nem alkalmazhatók kültéren, vagy

magas páratartalmú környezetben.

Kerülje a fém kapcsolószekrénybe,

vagy fémajtós kapcsolószekrénybe

történő felszerelését, mert a fém

felületek gátolják a rádióhullámok

terjedését. Az RF rendszer használata

nem ajánlott olyan területeken, ahol

a rádiófrekvenciás átvitel gátolt, vagy

ahol interferenciák léphetnek fel.

Descriereavaprezintainstalareadispo-

zitivelor si a metodelor de programare.

Montarease facedeoamenispecializa-

ti care cunosc modul de functionare a

acestor dipozitive.. daca dispozitivul se

deformeaza se strica sau este lovita nu

trbuie montata ci dusa inapoi la locul

de unde sa cumparat. Dupa trecerea

duratei de viata a dispozitivului trebuie

aruncate in locuri speciale pt protectia

mediului. Sa se monteze doar cand

tensiunea se decupleza. Atingerea

locurilor sub tensiune este periculos.

Trimiterea semnalului de comanda se

face prin radio fregventa (RF), si este

nevoie de amplasarea lor in locuri spe-

ciale pt buna functionare. Sistemul

RF se folosete pt interiorul locuintelor,

spatililor, nu se folosesc pe exterior sau

in spatii umede. Nu se pot folosi in cutii

de comanda metalice sau care au usi

metalice pt ca pot perturba fregventa

radio. Datorită modalității de trans-

mitere a semnalului RF, vă sfătuim să

observați localizarea corectă a compo-

nentelor RF într-o clădire unde are loc

instalarea unui astfel de sistem. Sis-

temul RF este destinat numai montării

în interior, componentele sistemului

neputând  instalate în zone exterioa-

re sau cu umiditate ridicată. Deaseme-

nea instalarea nu trebuie făcută în cutii

metalice sau din material plastic cu ușă

metalică. În astfel de cazuri transmi-

terea semnalului RF ar  imposibilă.

RF Control nu este recomandat pentru

scripeți. În stfel de cazuri fregventa

radio poate  obstrucționată sau inter-

ferată de obstacole metalice, ducând la

golirea bateriei telecomenzii și astfel la

imposibilitatea utilizarii ei.

Инструкция по монтажу и применению

оборудования является неотъемлемой частью

упаковки товара. Монтаж и присоединение к

электросети могут осуществлять исключительно

специалисты, имеющие соответствующую

профессиональную квалификацию, при условии

соблюдения всех действующих предписаний

и подробно ознакомившись с настоящей

инструкцией и принципом работы оборудования.

Надежность работыоборудованияобеспечивается

также также соответсвующей транспортировкой,

складирования и обращения с ним. В случае

обнаружения любого визуального дефекта,

деформации, отсутствия какой-либо части,

а также нефункциональности оборудование

подлежит рекламации у продавца. Запрещается

его установка при вышеперечисленных дефектах.

Сотработавшимсвойсрокслужбыоборудованием

и отдельными его частями надлежит обращаться

как электрическим ломом, который подлежит

утилизации. Перед установкой необходимо

убедиться, что все присоединяемые проводники,

клеммы, нагрузочные приборы обесточены.

При установке и обслуживании необходимо

соблюдать все меры предосторожности, нормы,

предписания и профессиональные положения о

работе с электрооборудованием. В связи с риском

для жизни не прикасайтесь к находящимся под

напряжением частям оборудования. В связи со

способностьюпропускатьрадиочастотныесигналы

правильно выбирайте место расположения

радиочастотных компонентов в здании, в

котором будет устанавливаться оборудование.

Радиочастотная система предназначена для

установки внутри помещений. Оборудование

не предназначено для установки вне закрытых

помещений и влажных пространствах. Его

также нельзя устанавливать в металлические

распределительные шкафы и пластиковые

шкафы с металлическими дверками. В случае

установки оборудования в вышеуказанных

местах ограничивается радиус действия

радиочастотного сигнала. Не рекомендуется

применять радиочастотную систему для

управления оборудованием, обеспечивающим

функции жизнедеятельности или для управления

оборудованием, имеющим степень риска, как

например, водяные насосы, электрообогреватели

без термостата, лифты, электротали и т.п.,так

как радиочастотная передача может быть

экранирована препятствием, находится под

воздействием помех, аккумулятор передатчика

может быть разряжен и тем дистанционное

управлениестанетневозможным.

Varování Varovanie Warning Ostrzeżenie Figyelmeztetés Avertizare Внимание

- 1 -

230 V AC

8.3 VA / cos φ = 0.1

0.83W

+10 % /-15 %

3-vodičové, s “NULOU“ /

3-wired, with “NEUTRAL“

250 VA *

868 MHz

tlačítko / button PROG (ON/OFF)

70-100 m , viz. tab., see chart

až / up to 160m

0.. +50 0C

libovolná / any

volné na přívodních vodičích /

loose on connecting wires

IP 30

III.

3x0.75 mm2

90 mm

49x49x21 mm

40 g

EN 60669, EN 300220 , EN 301489; směr-

nice/directive RTTE, NVč. 426/2000Sb

(směrnice/directive 1999/ES)

Napájecí napětí:

Příkon zdánlivý:

Příkon ztrátový:

Tolerance nap. napětí:

Připojení:

3-vodičové, s “NULOU“

Výstup

Odporová zátěž:

Kapacitní zátěž:

Induktivní zátěž:

Ovládání

RF povelem z vysílače:

Nouzové ovládání:

Dosah:

- na volném prostranství:

Další údaje

Pracovní teplota:

Pracovní poloha:

Upevnění: volné na

přívodních vodičích

Krytí:

Kategorie přepětí:

Stupeň znečištění:

Vývody (drát CY, průřez):

Délka vývodů:

Rozměr:

Hmotnost:

Související normy:

Suply voltage:

Apparent input:

Input:

Supply voltage tol.:

Connection: 3-wired,

with “NEUTRAL“

Output

Resistive load:

Capacitive load:

Inductive load:

Control

Bypacketfromtransceiver:

Emergancy control:

Range:

Range in open space:

Other data

Operation temperature:

Operation position:

Mounting: loose on

connecting wires

Protection degree:

Overvoltage category:

Pollution degree:

Outputleads(wireCY,prole):

Length of leads:

Dimensions:

Weight:

Applicable standards:

Napięcie zasilania:

Pobórmocyznamionowy:

Pobór mocy stratowy:

Tol. napięcia zasilania:

Podłączenie: 3-przewo-

dowe, z “ZEREM“

Wyjście

Obciążenierezystancyjne:

Obciąż. pojemnościowe:

Obciążenie indukcyjne:

Sterowanie

Pakietem z nadajnika:

Sterowanie awaryjne:

Zasięg:

- na wolnej przestrzeni:

Inne dane

Temperatura pracy:

Pozycja pracy:

Mocowanie:

luzem na przewodach

Obudowa:

Kategoria przepięć:

Stopieńzanieczyszczenia:

Wyloty (CY, przekrój):

Długość przewodów:

Wymiary:

Waga:

Normy :

Tápfeszültség:

Bemenet:

Tápfeszültség tűrés:

Csatlakoztatás:

3 vezeték, nullával

Kimenet

Rezisztív terhelés:

Kapacitív terhelés:

Induktív terhelés:

Vezérlés

Adó által küldött csomagok:

Tartalék vezérlési lehetőség:

Átviteli távolság:

- távolság nyílt terepen:

További adatok

Működési hőmérséklet:

Működési pozíció:

Felszerelés:

kötődobozba

Védettségi fok:

Túlfeszültség kategória:

Szennyezettségi fok:

Vezeték csatlakozás:

Csatlakozóvezetékekhossza:

Méretek:

Súly:

Szabványok:

Tensiune de alimentare:

Intrari aparente:

Pierderi la intrare:

Tensiune de alim admisa:

Contacte:

3 conductori,cu nul

Iesiri:

Sarcina rezistiva:

Sarcina capacitiva:

Sarcina inductiva:

Comenzi:

Semnalele trimise de emit.:

Comenzi de rezerva:

Distanta de functionare:

Înspțiuliber(fărăinterferențe)

Alte informatii:

Temper. de functionare:

Pozitia de functionare:

Montare:

doza

Grad de poluare:

Supra tensiune:

Grad de poluare::

Contacte de cabluri :

Cabluri:

Marimi:

Masa:

Certicate :

Напряжение питания:

Электр. кажущееся:

Потребляемая каж. мощность:

Допус. напряжениа питания:

Подключение: 3-

проводное, с „Нейтралем“

Выход

Омническая нагрузка:

Индуктивная нагрузка:

Емкостная нагрузка:

Управление

Сообщением из передатчика:

Запасное управление:

Радиус действия:

-в свободномпространстве

Другие параметры

Рабочая температура:

Рабочее положение:

Монтаж: свободно на

приводящих проводах

Защита:

Категория перенапряжения:

Степень загрязнения:

Сеч. подключ. проводов:

Длина проводов:

Размер:

Вес:

Соотбетствующие нормы:

Napájacie napätie:

Príkon zdanlivý:

Príkon stratový:

Tolerancia nap. napätia:

Pripojenie:

3-vodičové, s “NULOU“

Výstup

Odporová záťaž:

Kapacitná záťaž:

Induktívna záťaž:

Ovládanie

RF povelom z vysielača:

Núdzové ovládanie:

Dosah:

-navoľnompriestranstve:

Ďalšie údaje

Pracovná teplota:

Pracovná poloha:

Upevnenie: voľné na

prívod.vodičoch

Krytie:

Kategória prepätia:

Stupeň znečistenia:

Vývody (drôt CY, prierez):

Dĺžka vývodov:

Rozmer:

Hmotnosť:

Súvisiace normy:

Indikace stavu přístroje

Indikácia stavu prístroja

Device state indication

Sygnalizacja trybu

Eszköz állapotának jelzése

Semnalizare starii dispozitivului

Индикация состояния устройства

4 Programovací tlačítko (nouzové ovládání ON/OFF)

Programovacie tlačidlo (núdzové ovládanie ON/OFF)

Programming button (emergancy control ON/OFF)

Przycisk programowania (awaryjne sterowanie ON/OFF)

Programozó gomb

Buton de programare

Кнопка программирования (запасное управление ON/OFF)

Výstup ke spotřebiči

Výstup k spotrebiču

Output to appliance

Wyjście do odbiornika

Kimenet

Iesire

Выход к эл. потребителю

Fáze

Fáza

Phase

Faza

Fázis

Faza

Фаза

Nulový vodič

Neutral wire

Przewód zerowy

Nulla vezeték

Nul

Нейтраль

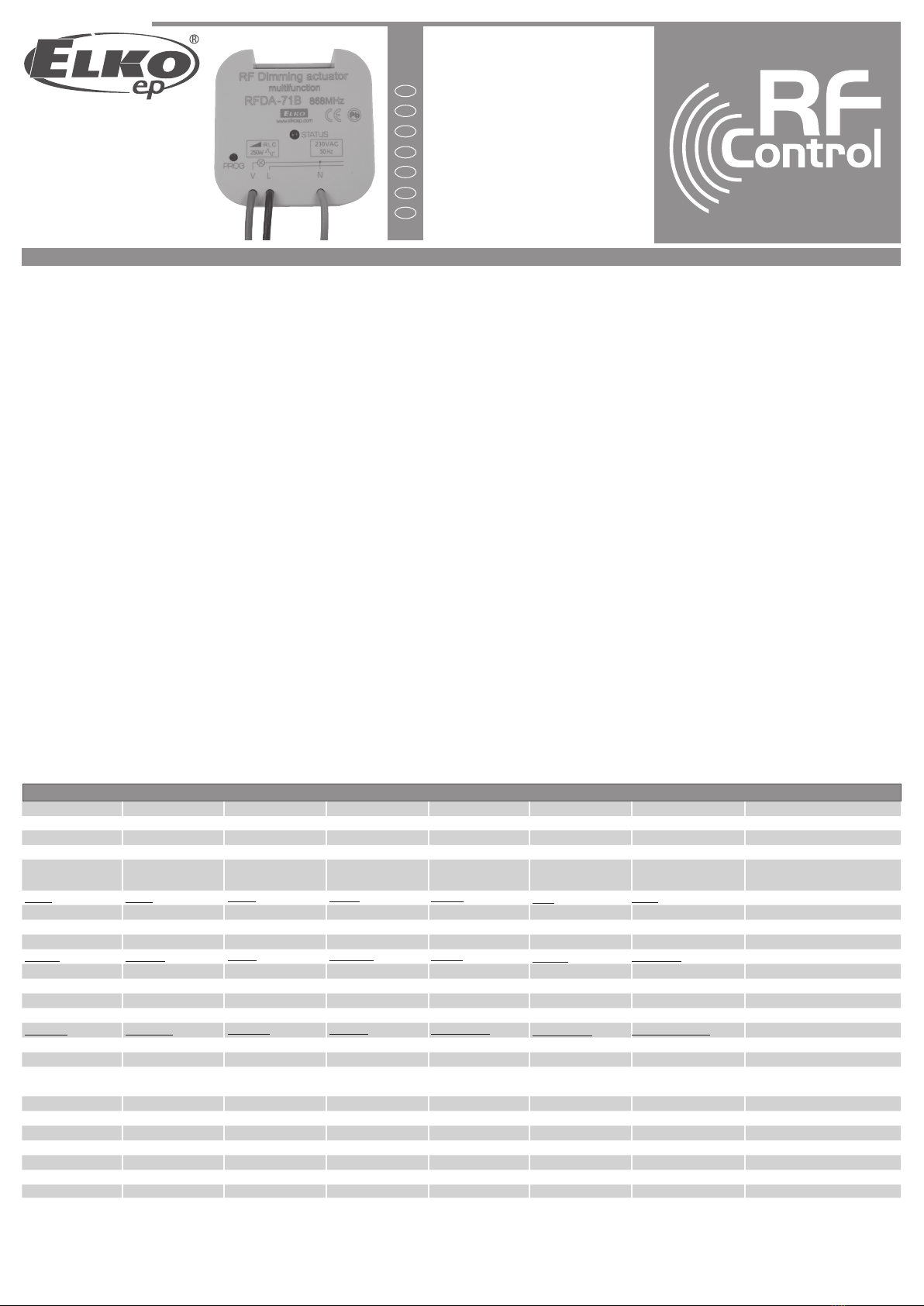

Radiofrekvenčně ovládaný stmívač určený pro vytváření světelných scén, ovládání jednoho nebo skupiny světel

RFDA-11B: základní - 1 světelná scéna , funkce OFF

RFDA-71B: multifunkční -7 programovacích funkcí: 4 světelné scény s různou výslednou intenzitou osvětlení, časové funkce

simulací východ a západ slunce, ON / OFF

- jeden stmívací přijímač může být ovládán až 8-mi ovladači

- umožňuje stmívání žárovek a halogenových svítidel s elektronickým nebo vinutým transformátorem R,L,C (zátěž se nesmí

kombinovat) s maximálním příkonem 250 VA

- ochrana proti překročení teploty uvnitř přístroje - vypne výstup

- elektronická nadproudová ochrana - vypne výstup při přetížení a zkratu

- nouzové ovládání tlačítkem Prog.

- signalizace stavu přístroje LED diodou na předním panelu

- v provedení do instalační krabice (např. KU68)

RF-controlled dimmer designated for creation of light scenes, control of one / or group of lights

RFDA-11B: basic - 1 light scene , fuction OFF

RFDA-71B: multifunction -7 programmable functions: 4 light scenes with various intensity, time functions with simulation

o sunrise/sunset, ON / OFF

- one dimming actuator can be controlled by up to 8 controllers

- it enables dimming of el. bulbs and halogen lights with electronic or wind transformer R,L,C (load cannot be combined)

with maximal input 250 VA

- protection against temperature overrun inside the device - output switches o

- electronic overcurrent protection - switches output o in case of overload, short-circuit

- emergency control by button Prog.

- device state signalization by LED diode on its front panel

- housing for installation into a wiring box

RF vezérlésű fényerőszabályzó világítási képek kialakításához, lámpák, vagy lámpacsoportok vezérléséhez

RFDA-11B: alap - 1 világítási kép , OFF funkció

RFDA-71B: multifunkciós -7 programozható funkció: 4 világítási kép különböző fényerősségekkel időzítési funkciók

napfelkelte / napnyugta szimulációval, ON / OFF

- Egy fényerőszabályzó eszköz legfeljebb 8 vezérlő jeleit képes fogadni

- Izzók és elektronikus, vagy tekercselt transzformátorral működő halogénlámpák fényerőszabályzására alkalmas

(R,L,C - terhelések nem kombinálhatók) max. 250VA terhelésig

- Beépített hőmegfutás elleni védelem - a kimenet kikapcsol

- Elektronikus túláram védelem - a kimenet kikapcsol túlterheléskor és rövidzár esetén

-„Tartalék vezérlés“ a PROG gombbal

- Az eszköz állapotát az előlapon elhelyezett LED jelzi

- Kötő- , vagy szerelvénydobozba szerelhető

Pадиоуправляемый регулятор освещения предназначенный для создания световых сцен, управление одним или

группой светильников

RFDA-11B: базовый - 1 световая сцена , функция OFF

RFDA-71B: мультифункциональный -7 прораммируемых ф-ций: 4 световые сцены с разной интенсивностью

освещение, временные функции симуляции восхода и закатасолнца, ON/OFF

- один регулятор освещения может управляться до 8-ми передатчиками

- позволяет управлять лампами накаоивания и галогеновыми светильниками с электронным или витым

трансформатором R, L, C (нагрузки нельзя комбинировать) с макс. мощностью до 250VA

- защита от перегрева - выключится выход

- электронная защита от сверхтоков - выключится выход при перегрузке или замыкании

- аварийное управление кнопкой Prog.

- сигнализация состояния устройства LED диодой на передней панели

- в исполнении ELEGANT в монтажную коробку (напр. KU 68)

Rádiofrekvenčne ovládaný stmievač určený pre vytváranie svetelných scén, ovládanie jedného alebo skupiny svetiel

RFDA-11B: základný - 1 svetelná scéna , funkcia OFF

RFDA-71B: multifunkčný-7 programovacích funkcií: 4 svetelné scény s rôznou výslednou intenzitou osvetlenia, časové funkcie

simulácií východ a západ slnka, ON / OFF

- jeden stmievací aktor môže byť ovládaný až 8-mimi ovládačmi

- umožňuje stmievanie žiaroviek a halogénových svietidel s elektronickým alebo vinutým transformátorom R,L,C (záťaž sa

nesmie kombinovať) s maximálnym príkonom 250VA

- ochrana proti prekročeniu teploty vnútri prístroja - vypne výstup

- elektronická nadprúdová ochrana - vypne výstup pri preťažení a skrate

- núdzové ovládanie tlačidlom Prog.

- signalizácia stavu prístroja LED diódou na prednom paneli

- v prevedení do inštalačnej krabice (napr. KU68)

Bezprzewodowo sterowany ściemniacz przeznaczony do tworzenia scen świetlnych, sterowanie jednego oświetlenia lub

grupy świateł

RFDA-11B: podstawowy - 1 scena świetlna, funkcje OFF

RFDA-71B: wielofunkcyjny -7 funkcji: 4 sceny świetlne z różnym poziomem natężenia ośw.,funkcje czasowe, symulacja

wschodu i zachodu słońca, ON / OFF

- jeden aktor do ściemniania może być sterowany 8-a nadajnikami

- pozwala ściemniać żarówki i ośw. halogenowe z transformatorem z uzwojeniem lub elektroniczne (R,L,C - obciążenie nie

może być kombinowane) z maks. poborem mocy 250 VA

- ochrona przeciw przekroczeniu temperatury wewnątrz aparatu - odłączy wyjście

- elektroniczna ochrona nadprądowa - odłączy wyjście podczas przeciążenia

- awaryjne sterowanie przyciskiem Prog.

- sygnalizacja stanu aparatu poprzez diodę LED na panelu przednim

- w wykonaniu do puszki instalacyjnej (np. KU-68)

Conceput pt. dimare prin RF la crearea de scene de lumină, controlul unei sau a grupărilor de lumini

RFDA-11B: bază - 1 scenă de lumină, funcţie OFF

RFDA-71B: multifuncţional -7 funcţii programabile: 4 scene de lumini cu intensităţi variabile funcţie de temporizare cu

simulare de răsărit/apus, ON / OFF

- Un modul de acţionare a dimpri poate  controlat de până la 8 controleri

- Permite dimarea becurilor electrice şi a halogenelor cu transformator electronic (R,L,C - sarcinile nu Pot  combinate) cu

alimentare minimă de 250VA

- Protecţie împotriva supra încălzirii încorporat - ieşire se opreşte

- Protecţie la suprasarcină - opreşte ieşirea în caz de suprasarcină, scurt circuit

- Buton de control pt. urgenţe (Prog.)

- Semnalizarea stări dispozitivului prin LED montat pe partea frontală

- Carcasă pentru instalarea în doze şi cutii de joncţiuni

Popis přístroje / Popis prístroja / Device description / Opis aparatu /

Termékleírás / Prezentare / Описание устройства

- 2 -

ZÁTĚŽ /

LOAD

(symboly/

symbols) ODPOROVÁ/RESISTIVE

INDUKTIVNÍ/INDUCTIVE

KAPACITNÍ/CAPACITIVE

VZESTUPNÁ HRANA/

ASCENDING EDGE

max. 250VA max. 250VA max. 250VA nesmí se připojit/ cannot be connected automaticky dle zátěže/automaticaly according to load

SESTUPNÁ HRANA/

DESCENDING EDGE

RFDA-11B, RFDA-71B

Prostup radiofrekvenčních signálů různými materiály / Prechod rádio frekvenčných signálov rôznymi materiálmi /

Transmission of radiofrequency signals in various material / Przenikalność sygnałów radiowych poprzez różne materiały /

Rádiófrekvenciás átvitel különböző anyagokban / Semnal transmis pe radiofregventa / Прохождение радиочастотного сигнала через материалы

60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80 - 90 %

CZ cihlové zdi dřevěné konstrukce se sádrokart. deskami vyztužený beton kovové přepážky běžné sklo

SK tehlové steny drevená konšrukcia so sadrokart. doskami vystužený betón kovové prepážky bežné sklo

EN brick wall wooden construction with plaster boards reinforced concrete metal traverse regular glass

PL ściana ceglana konstrukcja drewniana z desek gipsowych beton ścianki działowe z metalu szkło

HU téglafal faépítésű épület beton fémszerkezet üveg

RO zid de cărămidă construcție din material lemnos cu tencuială din rigips beton armat traversă metalică geam or sticlă

RU кирпичные стены деревянныеконструкциис гипсокартоном армированный бетон металлические перемычки обычное стекло

Charakteristika / Charakteristika / Characteristics / Charakterystyka / Jellemzők / Caracteristici / Характеристика

CZ SK

EN PL

R L C

RFDA-11B

RFDA-71B

! Upozornění: Není dovoleno připojovat současně zátěže induktivního a kapacitního charakteru!

! Upozornenie: Nie je dovolené pripojovať súčasne záťaže induktívneho a kapacitného charakteru!

! Warning: It is not allowed to connect inductive and capacitive load in the same time!

! Ważne: Nie wolno podłączać jednocześnie obciążenie indukcyjne i pojemnościowe!

! Figyelmeztetés: Nem használható egyszerre induktív és kapacitív terhelésekhez!

! Atentie: Nu se foloseste deodata la sarcina inductiva sau rezistiva!

! Предупреждение: Не разрешается одновременно подключать индуктивную и емкостную нагрузку!

Provozní stavy přijímačů / Prevádzkové stavy prijímačov / Operation modes of receivers /

Tryby pracy odbiorników / A vevők működési módjai /

Mod de functionare a receptoarelor / Рабочие режимы принимающего устройства

1)Základní režim– stavpřijímače popřipojenínapájecíhonapětí.LEDkrátceproblikne.

2)Programovacírežim-přijímačdo programovacíhorežimuuvedestiskprogramovacíhotlačítkanadobudelšínež1 vteřina.Přijímačzůstává

bezzásahuvprogramovacímrežimu 4minuty, LEDproblikávávintervalu0.5vteřin.Pouplynutítétodoby se vracídozákladníhorežimu.

3)Časovacírežim–pouze uRFDA-71B-sloužípronastaveníčasovýchfunkcí.Přijímačlzeuvéstdočasovacíhorežimupouzez programovacího

režimu stiskem programovacíhotlačítkanadobu delšínež5vteřin.LEDproblikáváv intervalu1 vteřiny.

4) Mazání jednoho vysílače - přijímač uvedeme do stavu mazání stiskem programovacího tlačítka ze základního režimu na dobu delší jako 5

vteřin.Pouvolněníprog.tlačítkazačneLEDproblikávatvintervalu1vteřiny (vizVymazánípaměti.)

5)Vymazánívšechpřiřazenýchovladačůačasovýchfunkcí-přijímačuvedemedostavumazánístiskemprogramovacíhotlačítkazezákladního

režimunadobudelšíjako8 sec. (vizVymyzánípaměti)

6)Režimnouzovéhoovládání- stiskemprogramovacíhotlačítkanadobukratšínež1 vteřinasevýstupaktorupřepnedoopačnéhostavu.

Poznámka: Návrat z jakéhokoliv režimu do základního lze provést kdykoliv stiskem programovacího tlačítka na dobu kratší než 1 vteřina. Ke

stisknutíprogramovacíhotlačítkapoužívejteodpovídajícínástroj(např:tenkýšroubovák).Vžádnémpřípaděnepoužívejtepředmětys ostrým

hrotem(jakonapř:špendlík)

1)Basicmode– stateofreceiverafterconnecting supplyvoltage(powersupply). LEDshortlyashes.

2) Programming mode – transceiver is switched into programming mode by pressing a programming button for a period longer than 1

second.When without action, receiver stays in programming mode for 4 minutes and then it returns to basic mode. LED ashes in interval

0,5seconds.

3)Timing mode –only with RFDA-71B - serves to set time functions. Receiver can be switched into timing mode from programming mode.

Youcandoitbypressinga programmingbuttonforaperiodofmore than5 seconds.LEDashesinintervalof1 second

4)Deletingonetransceiver– switch thereceiver into deletingmode by pressinga programmingbutton from basic mode fora period longer

than5 seconds.Afteraprogrambuttonisreleased,LEDstartsashinginintervalof 1second. seeDeletingmemory).

5) Deleting all assigned controllers and time functions – device can be switched into deleting mode from basic mode by pressing a pro-

grammingbuttonforaperiod longerthan8 seconds(seeDeletingmemory).

6)Emergencycontrolmode– ifpressingaprogrammingbuttoninabasicmodefora periodsmallerthan1 second,theoutputoftheactuator

switches overtoanoppositestate.

Note: To change from any mode to a basic one, press the programming button for a period smaller than 1 second.To press a programming

button,use anadequatedevice(e.g. a thinscrewdriver).Donotuseobjectswithsharptip(e.g.a pin)

1)Alapállapot–tápfeszültségcsatlakoztatásautánebbenaz állapotbanvana vevő. A LEDgyorsanvillog.

2) Programozási mód – a programgomb 1 másodpercnél hosszabb nyomásával lép ebbe az állapotba a vevő. Ha 4 percig nem történik pro-

gramozás,akkorvisszaállalapállapotba. ALED0,5sec ütembenvillog.

3)Időzítőmód–csak azRFDA-71Besetében- időzítőfunkciókbeállítása.A vevőt programozásimódbólidőzítőmódbakapcsolva beállítható

azidőzítésiintervallum.A LED 1mp-esütembenvillog.

4) Egy adó törlése – a vevő törlés módba kapcsolható, alapállapotában a programgomb 5 másodpercnél hosszabb nyomásával. Miután a

gombotelengedte, a LED 1mp-esütembenkezdvillogni.

5) Minden vezérlési és időzítő funkció törlése – a vevő törlés módba kapcsolható a programgomb 8 másodpercnél hosszabb nyomásával,

ekkora teljesmemóriatartalomtörlődik.

6)Tartalékvezérlésimód –alapállapotbana programgomb1 másodpercnélrövidebbmegnyomására akimenetállapototvált.

Megjegyzés:a működésimódokközöttiváltáshoz aprogramgomb1 másodpercnélrövidebbideigtartómegnyomásaszükséges.

1)Основнойрежим– состояниепринимающегоустройствапослеподключенияпитания.LEDдиод короткозагарится.

2)Программируемыйрежим–режимпрограммированияактивируйтенажатиемклавишипрограммированиясоответствующим

инструментом (например, тонкой отверткой) на время превышающее 1 секунду. Устройство останется в этом режиме 4 минуты и

послетого автоматическивернетсявосновной режим.LEDмигаетинтервалом0,5 сек.

3) Режим таймер – только у RFDA-71B - используется для настройки функций времени. Нажатием кнопки программирования

в програмируеммом режиме на время более 5 секунд введем приемное устройство в режим установки времени. LED мигает

интервалом1 секунда.

4) Удаление одного передающего устройства - этот режим активируйте нажатием кнопки программированиа в основном режиме

на время более 5 секунд. После расцепления кнопки программирования, LED будет мигать с интервалом 1 секунды (см. Удлаения

памяти).

5) Удаление всех передающих устройств и функций времени - этот режим активируйте нажатием кнопки программированиа

в основном режиме на время более 8 секунд. (см. Удлаения памяти). Режим аварийного управления – нажатием на кнопку

программированияна времяменьшечем1 секунда,выходиз устройстваперейдетвпротивоположеноесостояние.

Примечание: Для того, чтобы вернутся из любого режима в основной режим, нажмите кнопку программирования на время

меньше чем 1 секунда. Для нажатия програм.кнопки используйте подходящий инструмент (напр. тонкую отвертку), но не

применяйтеострыепредметы,напр.гвоздь.

1)Základnýrežim–stav prijímačapopripojenínapájacieho napätia.LEDkrátkopreblikne.

2) Programovací režim - prijímač do programovacieho režimu uvedie stlačenie programovacieho tlačidla na dobu dlhšiu ako 1 sekunda.

Prijímač zostáva bez zásahu v programovacom režime 4 minúty, LED preblikáva v intervale 0.5sekúnd. Po uplynutí tejto doby sa vracia do

základnéhorežimu.

3)Časovacírežim–lenuRFDA-71B-slúžiprenastaveniečasovýchfunkcií.Prijímačmožnouviesťdočasovaciehorežimuibazprogramovacie-

horežimu stlačenímprogramovaciehotlačidlanadobudlhšiuako5 sekúnd.LED preblikávav intervale1 sekundy.

4)Mazaniejednéhovysielača-prijímačuvediemedostavumazaniastlačenímprogramovaciehotlačidlazozákladnéhorežimunadobudlhšiu

ako5 sekúnd.Pouvoľneníprog.tlačidlazačneLEDpreblikávaťv intervale1 sekundy(viď Vymazaniepamäte)

5)Vymazanie všetkých priradených ovládačov a časových funkcií - prijímač uvedieme do stavu mazania stlačením programovacieho tlačidla

zozákladnéhorežimunadobudlhšiuako8sekúnd(viďVymazaniepamäte).

6) Režim núdzového ovládania - stlačením programovacieho tlačidla na dobu kratšiu ako 1 sekunda sa výstup aktoru prepne do opačného

stavu.

Poznámka: Návrat z akéhokoľvek režimu do základného možno urobiť kedykoľvek stlačením programovacieho tlačidla na dobu kratšiu ako 1

sekunda. K stlačeniu programovacieho tlačidla používajte zodpovedajúcí nástroj (napr: tenký skrutkovač). V žiadnom prípade nepoužívajte

predmety sostrýmhrotom(ako napr: špendlík)

1)Tryb podstawowy– trybodbiornikapopodłączeniunapięciazasilania,diodaLEDkrótkozamiga.

2)Tryb programowania - odbiornik przełączy się do trybu programowania po naciśnięciu przycisku do programowania na więcej niż 1 sek.

Odbiornikpozostajebezruchuwtrybieprogramowania4minuty.LEDmigawco0.5s.Poupływie tegoczasupowracadotrybupodstawowe-

go.

3)Trybczasowy – tylkouRFDA-71B- służy dla ustawieniafunkcjiczasowych.Odbiornikprzełącza się dotrybuczasowytylkoztrybuprogra-

mowaniaponaciśnięciuprzyciskuwięcejjak5 sek.LEDmigaco 1s.

4)Kasowaniejednegonadajnika- odbiornikprzełączasiędotrybukasowanianaciśnięciemprzyciskuprogramowaniaztrybupodstawowego

więcejjak5sek.. Popuszczeniuprzyciskuprogramowania rozpoczniemigaćLEDco1s (patrz.Kasowaniepamięci)

5)Kasowaniewszystkichzapamiętanychnadajnikówi funkcjiczasowych- odbiornikprzełączasiędotrybukasowania naciśnięciemprzycisku

programowaniazpodstawowegotrybuwięcejjak8 sek. (patrzKasowanie pamięci)

6)Tryb awaryjnegosterowania- naciśnięciemprzyciskuprogramowanianamniejjak1sek.załączywyjście.

Uwaga:Powrótzjakiegokolwiektrybudopodstawowegomożnawykonaćkiedykolwieknaciśnięciemprzyciskuprogramowanianaczasmni-

ejszyjak1 sek.Dlanaciśnięcia przyciskudo programowania zastosujcie odpowiednienarzędzie(np. :cienki śrubokręt).W żadnymprzypadku

nieużywać przedmiotyzostrąkoncówką(np.:szpilka)

1)Moduldebază(neprogramat)– reprezintăstareareceptoruluidupăconectarealasursadecurent. Ledullumineazascurt.

2) mod de programare – la apasarea mai lunga de 1 s se activeza receptorul daca 4 min nu se intampla nimic revine in stare de baza Ledul

lumineazainintervalde0.5secunde.

3) reglarea timpului. - doar pentru RFDA - 71B - receptorul se poate regla din mod de programare in mod de temporizare. Ledul lumineaza

inintervalde1secunda.

4)stergereaunuisemnaldeemiteresefacelaapasaremailungade5 s abutonuluidecomanda.Dupacebutonuldeprogramarenuvamai

apasatledulvaincepe saluminezelaintervalde1 secunda.(vezi Stergerememorie)

5) stergerea tuturor comenzilor de emitere –receptorul se poate regla pt stergere la apsare mai lunga de 8 sec a butonului de comanda (vezi

Stergerememorie)

6)modde comandade rezerva–instarenormala laapasaremaiscurtadeo seciersirea isischimbapozitia.

Mentiuniuni .ptalegreare moduluidefunctionareestenevoiede apsare maiscurtadeo seca butonnului.

- 3 -

elektronic.

trafo 12V/

el.transformer

12V

Zapojení/ Zapojenie/ Connection/Podłączenie/Bekötés/ Conexiune/ Подключение Instalace/ Inštalácia/Installation/Instalacje/ Üzembehelyezés/Monddeinstalare/Установка

1. Nainstalujte přijímač RFDA-11B nebo RFDA-71B do do vhodné instalační krabice nebo přímo do krytu svítidla, vodiče připojte

pomocí šroubovacích nebo násuvných svorek podle schématu zapojení.

2. Připojte napájecí napětí

3. Pomocí vysílače RFK-40 nebo RFWB-40 naprogramujte RF Control.

1. Nainštalujte prijímač RFDA-11B alebo RFDA-71B do vhodnej inštalačnej krabice alebo priamo do krytu svietidla, vodiče pripojte

pomocou skrutkovacích alebo násuvných svoriek podľa schémy zapojenia.

2. Pripojte napájacie napätie

3. Pomocou vysielača RFK-40 alebo RFWB-40 naprogramujte RF Control.

1. Instal actuators RFDA-11B or RFDA-71B into a sucient wiring box or into the light cover. Wires are to be connected by screw-in or

slip-on terminals according to the connection scheme.

2. Connect supply voltage

3. Program RF Control by using transitter RFK-40 or RFWB-40

1. Zainstaluj odbiornik RFDA-11B lub RFDA-71B na odpowiednie miejsce bezpośrednio pod obudowę oświetlenia, przewody należy

podłączyć za pomocą śrubek lub zacisków wg schematu podłączenia.

2. Podłączyć napięcie zasilania.

3. Za pomocą nadajnika RFK-40 lub RFWB-40 zaprogramuj RF Control.

1. Az RFDA-11B, vagy RFDA-71B modult a szerelvénydobozba, vagy közvetlenül a kapcsolt eszköz mellé helyezze el; a vezetékeket

csavaros, vagy rugós sorkapocsba kösse.

2. Csatlakoztassa a tápfeszültséget.

3. RFK-40, vagy RFWB-40 vezérlővel kapcsolja őket.

1. Instalaţi acţionatorul RFDA-11B sau RFDA-71B în cutii de distribuţiie. Conductori se conectează cu suruburi ţinând seamă

de schema de conectare.

2. Coanectarea la tensiune de alimentare

3. Programaţi sitemul RF folosind RFK-40 sau RFWB-40.

1. Инсталируйте приемник RFSA-11B или RFSA-61B в электроустановочную коробкуdo или прямо в светильник, подключите

провода в соответствии с схемой подключения.

2. Подключите питание к устройству.

3. При помощи передатчиков RFK-40 или RFWB-40 запрограммируйте RF Control.

- 4 -

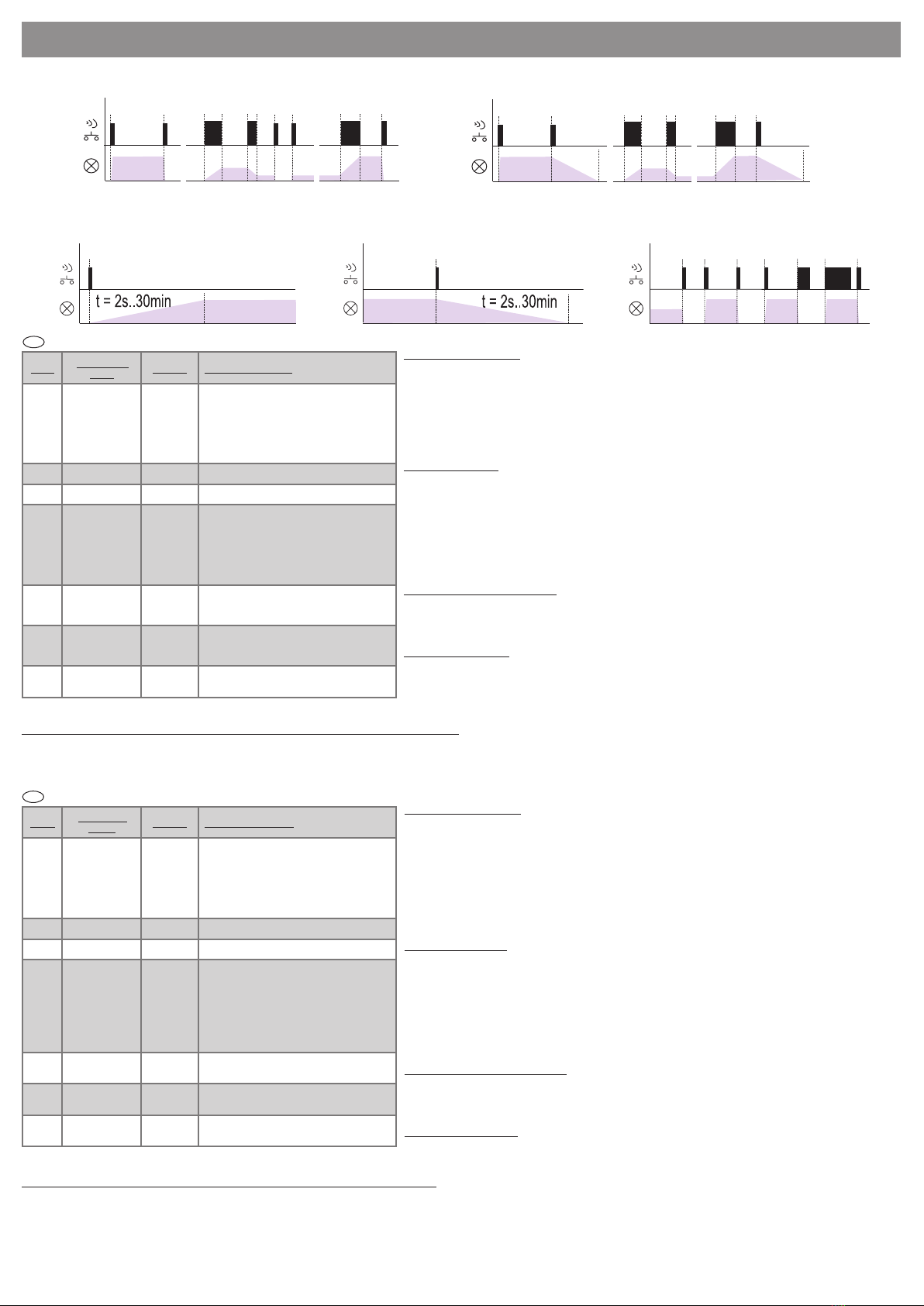

Naci.przycisku

nanadaj. Typ komędy Reakcja odbiornika na komendę:

1x naciśnięcie funkcje 1 Naciśnięciem krótszym jak 0,5 sek. włączy się oświetlenie, kolejnym krótkim wyłączy. Naciśnięciem

dłuższym jak 0,5 sek. wykonywana jest płynna regulacja oświetlenia. Po puszczeniu przycisku jest pozi-

om zapisany do pamięci i kolejne krótkie naciśnięcia rozjaśniają / ściemniają oświetlenie na ust. poziom.

Zmiana poziomu jest możliwa kiedykolwiek długim naciś. przycisku. Odbiornik pamięta ustawiony pozi-

om i po odłączeniu napięcia zasilania.

o Wyłaczy oświetlenie

Pres. but. on

a transceiver Type of

command Reaction of receiver to command:

1x pressing function 1 Pressing shorter than 0,5 seconds - light ON, another short pressing - light OFF. Pressing longer than 0,5

seconds - regulation of brigtness. After a button is released, light intensity is stored into a memory and

further short pressings switch light On and OFF to this intensity.You can anytime change the intensity by

longer pressing. REceiver remembers set value also after de-energizing.

o Switches light o.

Adó gomb.

megnyomása Vezérlés

típusa A vevő reakciója a vezérlésre

1x nyomás 1-es funkciók 0,5 s-nál rövidebb gombnyomás - fény ON, következő rövid gombnyomás - fény OFF. 0,5 s-nál hosszabb

gombnyomás - fényerő szabályzása. A gomb elengedése után a fény intenzitása tárolódik a memóriában

és a következő rövid gombnyomás ezzel a fényerővel kapcsolja be a fényt. Bármikor megváltoztatható

a fény intenzitása hosszú gombnyomással. A vevőben feszültségmentes állapotban is tárolódik a beállí-

tás.

o Avillágítástkikapcsolja.

Apas. but. de

pe emitor tipul

comenzii Reactia receptorului la comenzi

1x apasare 1- funcţii -laapasare maiscurta de0.5s- luminaON,laurmatoareaapsare lumina- OFF.

-laapasaremailungade0.5s - reglarealuminii.lalasareabutonuluiintensitatea liminiisestocheazainmemo-

rie ,si la apasare scurta pebutonase aprinde luminacu int.memorata. Oricandse poateschimbaintensitatea

luminii .Inreceptorse memoreaza reglarea.

o stinge lumina

Наж.кноп.на

транссивере Тип приказа Реакция приемника на приказ:

1x нажатие функциа 1 Кратким нажатием ( до 0,5 сек) - свет включится, следующим кратким- выключится. Нажатие более

0,5 сек - плавная регуляция яркости. Если кнопку отпустить, то в памяти останется выбраный уровень

яркости.Поледующиекраткиенажатиявкл./выкл. освещениена этомуровнеяркости.Изменитьуровень

яркостивсегдаможнодлительнымнажатиемнакнопку.Настройкиостаютсявпамятии привыключении

питания.

выкл. Выключит освещение.

Programování přijímačů RFDA-11B / Programovanie prijímača RFDA-11B / Receiver programming RFDA-11B / Programowanie odbiornika RFDA-11B / Vevő programozása

RFDA-11B / Programarea receptorului RFDA-11B / Последовательность программирования принимающего и передающего устройств RFDA-11B

Postup při programování přijímače

1. Programovací režim aktivujte stiskem programovacího tlačítka odpovídajícím nástrojem (např. tenkým šroubovákem - nepoužívejte

ostré hroty) na dobu delší jak 1 vteřina - červená LED na přijímači pohasne na 1 vteřinu, následně se rozbliká v intervalu 0.5 vteřiny.

2. Stiskněte tlačítko vysílače na nástěnném ovladači RFWB-40 nebo tlačítko na klíčence RFK-40, kterým se bude přijímač ovládat.

PřiřazenítlačítkaseprojevíproblikávánímLEDnapříjímači.Vždysepřiřadíjenpolovina ovladače,tzn.pozice horníhotlačítka - funkce1,

pozice spodního tlačítka OFF

3. Stiskem programovacího tlačítka na dobu kratší než 1 vteřina se ukončí programovací režim- červená LED přestane blikat.

Vymazání jednoho vysílače z paměti přijímače

1. V základním režimu stiskneme programovací tlačítko přijímači na dobu delší než 5 vteřin - červená LED přijímače se rozbliká

v intervalu 1 vteřiny.

2. Na vysílači stiskneme libovolné tlačítko – přijímač vymaže celý vysílač z paměti a vrátí se do základního režimu.

Vymazání celé paměti přijímače

V základním režimu stiskneme programovací tlačítko přijímače na dobu delší než 8 vteřin, červená LED přijímače po dobu stisku

2x pohasne s intervalem 1 vteřiny, ukončení mazání signalizuje LED dvojím rychlým probliknutím. Po vymazání přijímač setrvá v

programovacím režimu.

Postup pri programovaní prijímača

1. Programovacírežimaktivujtestlačením programovaciehotlačidlazodpovedajúcimnástrojom (napr. tenkýmskrutkovačom- nepoužívajte

ostré hroty) na dobudlhšiu ako1 sekunda- červená LED na prijímačizhasnena 1sekundu, následnesarozbliká vintervale 0.5sekundy.

2. Stlačte tlačidlo vysielača na nástennom ovládači RFWB-40 alebo tlačidlo na kľúčenke RFK-40, ktorým sa bude prijímač ovládať .

Priradenie tlačidla sa prejaví preblikávaním LED na prijímači.Vždy sa priradí len polovica ovládača, tzn.pozícia horného tlačidla

- funkcia 1, pozícia dolného tlačidla OFF

3. Stlačením programovacieho tlačidla na dobu kratšiu než 1 sekunda sa ukončí programovací režim- červená LED prestane blikať.

Vymazanie jedného vysielača z pamäte prijímača

1. V základnom režime stlačte programovacie tlačidlo prijímača na dobu dlhšiu ako 5 sekúnd - červená LED prijímača sa rozbliká

v intervale 1 sekundy.

2. Na vysielači stlačte ľubovoľné tlačidlo – prijímač vymaže celý vysielač z pamäte a vráti sa do základného režimu.

Vymazanie celej pamäte prijímača

V základnom režime stlačte programovacie tlačidlo prijímača na dobu dlhšiu ako 8 sekúnd, červená LED prijímača po dobu stlačenia

2x pohasne s intervalom 1 sekundy, ukončenie mazania signalizuje LED dvojitým rýchlym prebliknutím. Po vymazaní prijímač zotrvá

v programovacom režime.

Instrukcja do programowania odbiornika

1. Tryb programowania aktywuje się naciśnięciem przycisku programowania odpowiednim narzędziem (np. cienkim śrubokrętem - nie

używaćnicostrego) na 1sek.- wył. czerwonaLEDnaodbiornikuna1 sek., potem zacznie migać co 0.5 sek.

2. Naciśnij przycisk nadajnika RFWB-40 lub pilota RFK-40, którym będzie odbiornik sterowany. Przypisanie przycisku potwierdzi

zamiganiem diody LED na odbiorniku. Zawsze przypisze się tylko połowa nadajnika, tzn. pozycja normalnego przycisku - funkcja 1,

pozycja dolengo przycisku OFF

3. Naciśnięciemprzycisku programowanianamniejjak1sek.dojdziedoukończeniatrybuprogramowania-czerwonaLEDprzestanie migać.

Kasowanie jednego nadajnika z pamięci odbionika

1. W podst. trybie nacisnąć przycisk programowania na odbiorniku na więcej jak 5 sek. - czerwona LED odbiornika zacznie migać

co 1 sek.

2. Na nadajniku nacisnąć dowolny przycisk – odbiornik skasuje cały nadajnik z pamięci i powróci do podst. trybu.

Skasowanie całej pamięci odbiornika

W trybie podstawowym naciśnij przycisk programowania na czas więcej niż 8 sek., czerwona LED odbiornika miga do 2x naciśniecia

co 1 sek., zakończenie kasowania jest sygnalizowane podwójnym zamiganiem LED. Po skasowaniu odbiornik pozostaje w trybie

programowania.

Programare receptor

1. Pt activarea modului de programare este nevoie de apsare mai lunga de o sec, cu dispozitiv pt aceasta(surubelnita scurta – sa nu

folositi unelte ascutite) - LED rosu se aprinde, apoi dupa 0.5 s incepe sa palpaie.

2. Apasati butonul emitatorului, al intrerupatorului de pe perete al RFWB-40 sau butonul telecomenzii RFK-40, care va controla

receptorul. Alocarea butonului va  indicata prin luminarea LED-ului. Intotdeauna comenzile se aloca pentru jumatate din

telecomanda - pozitia de sus a butonui insemnand functia 1, pozitia de jos a butonului ind functia OFF.

3. la apasare mai scurta de o sec receptorul iese din modul de programare- LED se stinge.

Stergerea unei emisii dn mamorie

1. Receptorul in stare normala la apasare mai lunga de 5 sec ledul se aprinde.

2. La apsaerea oricarei buton de pe emitor programul se sterge din receptor safel se poate sterge orice programare

Ștergerea memoriei receptorului

Când vă aați în modul de bază, apăsați pe butonul de programare al receptorului pentru o perioadă mai mare de 8 secunde. După

cele 8 secunde de apasare, ledul roșu al receptorului se va aprinde de două ori într-un interval de o secundă. Acesta este semnalul că

memoria a fost ștearsă, iar receptorul a intrat în modul programabil (urmează să e programat/reprogramat).

Receiver programming

1. Activate programming mode by pressing a programming button by an adequate tool (e.g. by a thin screwdriver – do not use sharp

tips) for time longer than 1 second - red LED switches o for 1 second and then it starts ashing in interval 0.5 seconds.

2. Press transceiver button on a wall switch RFWB-40 or button on key-chain RFK-40, which will control receiver. Button assignment

is indicated by receiver´s LED ashing. Always assign one half of contrller - meaning position of upper button - function 1, position

of lower button OFF.

3. Pressing programming button for time shorter than 1 second ends programming mode- red LED stops ashing.

Deleting one transceiver from memory

1. In basic mode, press programming mode n the receiver for a time period longer than 5 seconds - red LED on receiver ashes

in interval 1 second.

2. Press any button of transceiver – receiver deletes the whole transceiver from its memory and switches back to basic mode.

Deleting all receiver memory

When you are in basic mode, press programming button of the receiver for a period of time longer than 8 seconds, red LED of receiver

while the button is pressed ashes in interval 1 seconds (twice), when deleting is nished, it is indicated by fast double ash of red

LED. After being deleted, receiver stays in programming mode.

1. Режим программирования активируйте нажатием клавиши программирования соответствующиминструментом

(например,тонкойотверткой)навремяпревышающее1 секунду – красный LED диод на принимающем устройстве погаснет

на 1 секунду, затем будет мигать с интервалом 0,5 секунды.

2. Нажмите кнопку передающего настенного устройства RFWB-40 или кнопку брелка RFK-40, которым будет управлятся

принимающее устройство. Присвоение кнопки отобразится миганием LED на устройстве. Запрограмируется только

половина передающего устройства, т.е. веряняя кнопка - функция 1, нижняя кнопка будет OFF.

3. Нажатием кнопки программирования на время меньше чем 1 секунду завершите режим программирования - красная

LED перестанет мигать.

Vevő programozása

1. Programozási mód aktíválása a programozó gomb 1 másodpercnél hosszabb nyomvatartásával, erre alkalmas szerszámmal

pl. vékony csavarhúzó – ne használjon éles, hegyes szerszámot) - a piros LED felvillan, majd 0.5 másodperces villogásba kezd.

2. Az RFWB-40 vagy RFK-40 adó azon gombját megnyomva, amellyel vezérelni szeretnénk a vevőt. A gomb megnyomását a LED

világítása jelzi.

3. A programozó gomb 1 másodpercnél rövidebb ideig tartó megnyomására a vevő kilép a programozási módból - piros LED villogása

kikapcsol.

Egy adó törlése a memóriából

1. A vevő alapállapotában aprogramgombot 5másodpercnél hosszabban nyomva tartva - apiros LED avevőn 1 másodpercenként villan.

2. Az adón bármelyik gombot megnyomva az adó törlődik a vevő memóriájából és az visszaáll alapállapotba.

A vevő teljes memóriájának törlése

A vevő alapállapotában a programgombot 8 másodpercnél tovább nyomva tartva a teljes memóriatartalom törlődik, amíg a progra-

mgomb nyomva van, a LED 1 másodpercenként villan. A törlési folyamat végét a vevő a LED gyors, kétszeri felvillantásával jelzi.Törlés

után a vevő programozási módban van.

Удаление установочных данных передающего устройства из памяти приемного устройства

1. В основном режиме работы нажмите кнопку программирования на время более 5 секунд – красный светодиод на приемном устройстве начнет мигать с интервалом в 1 секунду.

2. На передающем устройстве нажмите любую кнопку – приемное устройство удалит данные передающего устройства из памяти и начнет работать в основном режиме.

Удаление всех данных из памяти приемного устройства

В основном режиме работы нажмите кнопку программирования на время более 8 секунд – красный светодиод приемного устройства во время удержания кнопки нажатой 2 раза погаснет с интервалом в 1 секунду. Индикация окончания процесса

удаления данных сигнализируется двойным быстрым миганием. После удаления данных приемное устройство продолжает оставаться в состоянии режима программирования.

Stisk tlačítka

na vysílači Typ povelu

Reakce přijímače na povel:

1x stisk funkce 1 Stiskemkratšímnež0,5vteřinsesvítidlorozsvítí,dalšímkrátkýmStiskemzhasne.Stiskemdelšímnež0,5vte-

řindocházíkplynuléregulacijasu.Pouvolněnítlačítkajeintenzitajasu uloženado paměti adalší krátkéstisky

rozsvěcují / zhasínají svítidlo na tuto intenzitu. Změnu intenzity je možné kdykoliv nastavit delším stiskem

tlačítka. Přijímačsi pamatujenastavenouhodnotui povypnutí napájení.

o Vypne osvětlení.

Stlačenie tl.

na vysielači Typ povelu Reakcia prijímača na povel:

1x stlačenie funkcia- 1 Stlačením kratším ako 0,5 sekundy sa svietidlo rozsvieti, ďalším krátkym stlačením zhasne. Stlačením

dlhším ako 0,5sekundy dochádza k plynulej regulácii jasu. Po uvoľnení tlačidla je intenzita jasu uložená

do pamäte a ďalšie krátke stlačenia rozsvecujú/zhasínajú svietidlo na túto intenzitu. Zmenu intenzity je

možné kedykoľveknastaviť dlhšímstlačením tlačidla.Prijímač si pamätánastavenú hodnotui povypnutí

napájania.

o Vypne osvetlenie.

Funkce

Stisk tlačítka na

vysílači Typ povelu

Reakce přijímače na povel:

PROG 1*

1x stisk funkce 1 Stiskem kratším než 0,5 vteřin se svítidlo rozsvítí, dalším krát-

kým Stiskem zhasne. Stiskem delším než 0,5 vteřin dochází

k plynulé regulaci jasu. Po uvolnění tlačítka je intenzita jasu

uložena do paměti a další krátké stisky rozsvěcují / zhasínají

svítidlo na tuto intenzitu. Změnu intenzity je možné kdykoliv

nastavit delším stiskem tlačítka. Přijímač si pamatuje nastave-

nou hodnotu i po vypnutí napájení.

PROG 2* 2

x stisk funkce 2 Stejné jako funkce 1

PROG 3* 3

x stisk

funkce 3

Stejné jako funkce 1

PROG 4* 4

x stisk

funkce 4

Stiskem kratším než 0,5 vteřin se svítidlo rozsvítí, dalším krát-

kým stiskem plynule zhasíná po dobu 3s. Stiskem delším než

0,5 vteřin dochází k plynulé regulaci jasu. Po uvolnění tlačítka

je intenzita jasu uložena do paměti a další krátké stisky roz-

svěcují / zhasínají svítidlo na tuto intenzitu. Změnu intenzity

je možné kdykoliv nastavit delším stiskem tlačítka. Přijímač si

pamatuje nastavenou hodnotu i po vypnutí napájení.

PROG 5 5

x stisk

simulace

východu

slunce

Po stisku tlačítka se osvětlení začne rozsvěcovat na námi

zvolený časový interval v rozmezí 2 vteřin až 30 minut.

PROG 6 6

x stisk

simulace

západu

slunce

Po stisku tlačítka osvětlení začne zhasínat na námi zvolený

časový interval v rozmezí 2 vteřin až 30 minut.

PROG 7 7

x stisk

on / o

Pokud je osvětlení vypnuto, stiskem tlačítka zapne. Pokud

je osvětlení zapnuto, stiskem tlačítka jej vypneme.

Funkcia Stlačenie tl. na

vysielači Typ povelu Reakcia prijímača na povel:

PROG 1*

1x stlačenie funkcia 1 Stlačenímkratším ako 0,5sekundy sa svietidlorozsvieti, ďalším

krátkym stlačením zhasne. Stlačením dlhším ako 0,5sekundy

dochádza k plynulej regulácii jasu. Po uvoľnení tlačidla je

intenzita jasu uložená do pamäte a ďalšie krátke stlačenia roz-

svecujú/zhasínajú svietidlo na túto intenzitu. Zmenu intenzity

je možné kedykoľvek nastaviť dlhším stlačením tlačidla. Prijí-

mač si pamätá nastavenú hodnotu i po vypnutí napájania.

PROG 2* 2

x stlačenie funkcia 2 Rovnaké ako funkcia1

PROG 3* 3

x stlačenie funkcia 3 Rovnaké ako funkcia1

PROG 4* 4

x stlačenie funkcia 4 Stlačením kratším ako 0,5 sekundy sa svietidlo rozsvieti, ďal-

ším krátkym stlačením plynule zhasína po dobu 3s. Stlačením

dlhším ako 0,5sekundy dochádza k plynulej regulácii jasu. Po

uvoľnení tlačidla je intenzita jasu uložená do pamäte a ďalšie

krátke stlačenia rozsvecujú/zhasínajú svietidlo na túto inten-

zitu. Zmenu intenzity je možné kedykoľvek nastaviť dlhším

stlačením tlačidla. Prijímač si pamätá nastavenú hodnotu i po

vypnutí napájania.

PROG 5 5

xstlačenie simulácia

východu slnka Po stlačení tlačidla sa osvetlenie začne rozsvecovať na nami

zvolený časovýintervalv rozmedzí2 sekúndaž 30minút.

PROG 6 6

xstlačenie simulácia

západu slnka Postlačenítlačidlaosvetleniezačnezhasínaťnanamizvolený

časovýintervalv rozmedzí2 sekúndaž 30minút.

PROG 7 7

xstlačenie

on / o

Pokiaľ je osvetlenie vypnuté, stlačením tlačidla zapne. Pokiaľ

jeosvetleniezapnuté,stlačením tlačidla hovypneme.

- 5 -

Programování přijímačů RFDA-71B / Programovanie prijímača RFDA-71B / Receiver programming RFDA-71B / Programowanie odbiornika RFDA-71B / Vevő programozása

RFDA-71B / Programarea receptorului RFDA-71B / Последовательность программирования принимающего и передающего устройств RFDA-71B

PROG 5 PROG 6 PROG 7

PROG 1 - PROG 3

a b c

t = 3s t = 3s

>0.5s

<0.5s <0.5s >0.5s>0.5s <0.5s

PROG 4

>0.5s

<0.5s <0.5s >0.5s

a b c

>0.5s<0.5s<0.5s <0.5s

Postup při programování přijímače

1. Programovací režim aktivujte stiskem programovacího tlačítka odpovídajícím nástrojem (např. tenkým šroubovákem - nepoužívejte ostré hroty)

na dobu delší jak 1 vteřina - červená LED na přijímači pohasne na 1 vteřinu, následně se rozbliká v intervalu 0.5 vteřiny.

2. Stiskněte tlačítko vysílače na nástěnném ovladači RFWB-40 nebo tlačítko na klíčence RFK-40, kterým se bude přijímač ovládat (můžete stisknout

i více než jedno tlačítko), opakovaným stiskem tlačítka vysílače lze navolit odpovídající funkce přijímače viz. tabulka. Každé stisknutí tlačítka je

na aktoru signalizováno pohasnutím LED. Tímto způsobem lze například nastavit čtyřbodový nástěnný vysílač pro vytváření až 4 světelných scén, apod.

3. Stiskem programovacího tlačítka na dobu kratší než 1 vteřina se ukončí programovací režim- červená LED přestane blikat.

POZNÁMKA:U povelůSimulace východusluncea Simulace západuslunceje nutnénastavitčasovýinterval. U RFDA-71Bjemaximální doba časování30 min.

Nastavení časovacího režimu

1. Přijímač uveďte do programovacího režimu stiskem programovacího tlačítka na dobu delší než 1 vteřina- červená LED na přijímači pohasne na 1 vteřinu,

následně se rozbliká v intervalu 0.5 vteřiny.

2. Stiskem programovacího tlačítka na dobu delší než 5 vteřin uvedeme přijímač do časovacího režimu. Režim je indikován krátkým pohasnutím červené

LED na přijímači každou vteřinu. Od této chvíle se načítá časový interval.

3. Je-li zvolený časový interval v rozmezí 2 vteřiny až 30 minut u RFDA-71B, potvrďte jej stisknutím příslušného tlačítka na vysílači. Přijímač čas uloží

do paměti, červená LED pohasne na dobu 1 vteřiny. Přijímač nadále zůstává v časovacím režimu, čas se dále načítá. Je možno nastavit více tlačítek

na postupně narůstající časy.

4. Stiskem programovacího tlačítka na dobu kratší než 1 vteřina se ukončí programovací režim- červená LED přestane blikat.

Vymazání jednoho vysílače z paměti přijímače

1. V základním režimu stiskneme programovací tlačítko přijímači na dobu delší než 5 vteřin - červená LED přijímače se rozbliká v intervalu 1 vteřiny.

2. Na vysílači stiskneme libovolné tlačítko – přijímač vymaže celý vysílač z paměti a vrátí se do základního režimu. To znamená, že pokud máme

naprogramováno několik funkcí pro jednotlivá tlačítka vysílače, dojde ke smazání všech tlačítek daného vysílače.

Vymazání celé paměti přijímače

V základnímrežimustiskneme programovací tlačítko přijímačena dobudelší než8 vteřin, červenáLED přijímače po dobustisku 2xpohasne sintervalem

1 vteřiny, ukončení mazání signalizuje LED dvojím rychlým probliknutím. Po vymazání přijímač setrvá v programovacím režimu.

* Funkce stmívání: 1,2,3 a 4 je stejná. Umožňuje však přednastavit různou intenzitu osvětlení až pro čtyři tlačítka.

Postup pri programovaní prijímača

1. Programovací režim aktivujte stlačením programovacieho tlačidla zodpovedajúcim nástrojom (napr. tenkým skrutkovačom - nepoužívajte ostré

hroty) na dobu dlhšiu ako 1 sekunda - červená LED na prijímači zhasne na 1 sekundu, následne sa rozbliká v intervale 0.5 sekundy.

2. Stlačte tlačidlo vysielača na nástennom ovládači RFWB-40 alebo tlačidlo na kľúčenke RFK-40, ktorým sa bude prijímač ovládať (môžete stlačiť aj

viac ako jedno tlačidlo), opakovaným stlačením tlačidla vysielača možno navoliť zodpovedajúce funkcie prijímača viď. tabuľka. Každé stlačenie

tlačidla je na aktore signalizované pohasnutím LED. Týmto spôsobom možno napríklad nastaviť štvorbodový nástenný vysielač pre vytváranie až 4

svetelných scén a pod.

3. Stlačením programovacieho tlačidla na dobu kratšiu ako 1 sekunda sa ukončí programovací režim- červená LED prestane blikať.

POZNÁMKA: Pri poveloch simulácia východu slnka a simulácia západu slnka je nutné nastaviť časový interval. U RFDA-71B je maximálna doba

časovania 30 min.

Nastavenie časovacieho režimu

1. Prijímač uveďte do programovacieho režimu stlačením programovacieho tlačidla na dobu dlhšiu ako 1 sekunda- červená LED na prijímači zhasne

na 1 sekundu, následne sa rozbliká v intervale 0.5 sekundy.

2. Stlačením programovacieho tlačidla na dobu dlhšiu ako 5 sekúnd uvedieme prijímač do časovacieho režimu. Režim je indikovaný krátkym pohasnutím

červenej LED na prijímači každú sekundu. Od tejto chvíle sa načíta časový interval.

3. Ak je zvolený časový interval v rozmedzí 2 sekundy až 30 minút pri RFDA-71B, potvrďte to stlačením príslušného tlačidla na vysielači. Prijímač čas

uloží do pamäte, červená LED pohasne na dobu 1 sekundy. Prijímač naďalej zostáva v časovacom režime, čas sa ďalej načítava. Je možné nastaviť

viac tlačidiel na postupne narastajúce časy.

4.Stlačením programovacieho tlačidla na dobu kratšiu ako 1 sekunda sa ukončí programovací režim- červená LED prestane blikať.

Vymazanie jedného vysielača z pamäte prijímača

1. V základnom režime stlačte programovacie tlačidlo prijímača na dobu dlhšiu ako 5 sekúnd - červená LED prijímača sa rozbliká v intervale 1 sekundy.

2. Na vysielači stlačte ľubovoľné tlačidlo – prijímač vymaže celý vysielač z pamäte a vráti sa do základného režimu.To znamená, že pokiaľ máme

naprogramovaných niekoľko funkcií pre jednotlivé tlačidlá vysielača, dôjde k zmazaniu všetkých tlačidiel daného vysielača.

Vymazanie celej pamäte prijímača

V základnom režime stlačte programovacie tlačidlo prijímača na dobu dlhšiu ako 8 sekúnd, červená LED prijímača po dobu stlačenia 2x pohasne s

intervalom 1 sekundy, ukončenie mazania signalizuje LED dvojitým rýchlym prebliknutím. Po vymazaní prijímač zotrvá v programovacom režime.

* Funkce stmievania: 1,2,3 a 4 je totožná. Umožňuje však prednastaviť rôznu intenzitu osvetlenia až pre štyri tlačidlá.

Příklad programování přijímače RFDA-71B na simulaci východu a západu slunce s dobou východu 5 minut a dobou západu 10 minut.

Stiskem programovacího tlačítka na přijímači RFDA-71B na dobu 1 vteřiny uvedeme do programovacího režimu, následně 5x stiskneme tlačítko na nástěnném vysílači RFWB-40, pod který chceme přiřadit funkci „ simulace východu slunce“. Potom na nástěnném vysílači

RFWB-40 stiskneme 6x tlačítko, kterým budeme chtít ovládat funkci„simulace západu slunce“. Tím jsou přiřazeny požadované funkce přijímače k vysílači. Nyní nastavíme dobu východu slunce (doba úplného rozsvícení) a dobu západu slunce (doba úplného zhasnutí). Na

přijímači RFDA-71B stiskneme programovací tlačítko na dobu delší než 5 vteřin. Led RFDA-71B krátce problikává v vteřinových intervalech. Odpočítáme 5 minut a stiskneme tlačítko, pod kterým je uložena funkce„simulace východu slunce“, odpočítáme dalších 5 minut a

stiskneme tlačítko pod kterým je uložena funkce„simulace západu slunce“ (celkově tedy 10 minut). Tím získáme 10-ti minutový interval pro funkci západu slunce. Programování ukončíme stiskem programovacího tlačítka kratší než1 vteřina na přijímači RFDA-71B.

Príkladprogramovaniaprijímača RFDA-71Bnasimuláciuvýchodua západuslnkas dobouvýchodu5minúta dobouzápadu10minút.

StlačenímprogramovaciehotlačidlanaprijímačiRFDA-71Bnadobu1sekundyuvedieme doprogramovaciehorežimu,následne5xstlačímetlačidlonanástennomvysielačiRFWB-40,podktorýchcemepriradiťfunkciu„simuláciavýchoduslnka“. PotomnanástennomvysielačiRFWB-40

stlačíme 6x tlačidlo, ktorým budeme chcieť ovládať funkciu„simulácia západu slnka“.Tým sú priradené požadované funkcie prijímača k vysielaču.Teraz nastavíme dobu východu slnka (doba úplného rozsvietenia) a dobu západu slnka (doba úplného zhasnutia). Na prijímači RFDA-71B

stlačíme programovacie tlačidlo na dobu dlhšiu ako 5sekúnd. Led RFDA-71B krátko preblikáva v sekundových intervaloch. Odpočítame 5 minút a stlačíme tlačidlo, pod ktorým je uložená funkcia„simulácia východu slnka“, odpočítame ďalších 5 minút a stlačíme tlačidlo, pod ktorým je

uložená funkcia„simuláciazápaduslnka“(celkovoteda 10minút).Týmzískame10-minútovýintervalprefunkciuzápaduslnka.Programovanieukončímestlačenímprogramovacieho tlačidlakratšímako 1sekundana RFDA-71B

- 6 -

Function Pres. but. on a

transceiver Type of

command Reaction of receiver to command:

PROG 1*

1x pressing function 1 Pressing shorter than 0,5 seconds - light ON, another short

pressing - light OFF. Pressing longer than 0,5 seconds - regu-

lation of brigtness. After a button is released, light intensity

is stored into a memory and further short pressings switch

light On and OFF to this intensity. You can anytime change

the intensity by longer pressing. REceiver remembers set value

also after de-energizing.

PROG 2* 2

x pressing function 2 Thesame as function 1

PROG 3* 3

x pressing function 3 Thesame as function 1

PROG 4* 4

x pressing function 4 Pressing shorter than 0,5 seconds - light ON, another short

pressing uently dimming for 3s. Pressing longer than 0,5

seconds - regulation of brigtness. After a button is released,

light intensity is stored into a memory and further short pres-

sings switch light On and OFF to this intensity.You can anytime

change the intensity by longer pressing. REceiver remembers

set value also after de-energizing.

PROG 5 5

x pressing simulation

of sunrise After pressing a button, light switches ON in chosen time

intervalinrange 2seconds - 30minutes.

PROG 6 6

x pressing simulation

of sunset PAfter pressing a button, light switches OFF in chosen time

intervalinrange 2seconds - 30minutes.

PROG 7 7

x pressing

on / o

In case lights are OFF, pressing switches ON. In case lights are

ON, pressingswitchesOFF.

Funkcje Naci. przycisku na

nadaj. Typ komędy Reakcja odbiornika na komendę:

PROG 1*

1x naciśnięcie funkcje 1 Naciśnięciem krótszym jak 0,5 sek. włączy się oświetlenie,

kolejnym krótkim wyłączy. Naciśnięciem dłuższym jak 0,5 sek.

wykonywana jest płynna regulacja oświetlenia. Po puszczeniu

przycisku jest poziom zapisany do pamięci i kolejne krótkie

naciśnięcia rozjaśniają / ściemniają oświetlenie na ust. pozi-

om. Zmiana poziomu jest możliwa kiedykolwiek długim naciś.

przycisku. Odbiornik pamięta ustawiony poziom i po odłącze-

niu napięcia zasilania.

PROG 2* 2

x naciśnięcie funkcje 2 Takie samejako funkcje1

PROG 3* 3

x naciśnięcie funkcje 3 Takie samejako funkcje1

PROG 4* 4

x naciśnięcie funkcje 4 Naciśnięciem krótszym jak 0,5 sek. włączy się oświetlenie,

dalším krátkým stiskem plynule zhasíná po dobu 3s. Naciśnię-

ciem dłuższym jak 0,5 sek. wykonywana jest płynna regulacja

oświetlenia. Po puszczeniu przycisku jest poziom zapisany do

pamięci i kolejne krótkie naciśnięcia rozjaśniają / ściemniają

oświetlenie na ust. poziom. Zmiana poziomu jest możliwa

kiedykolwiek długim naciś. przycisku. Odbionik pamięta

ustawiony poziom i po odłączeniu napięcia zasilania.

PROG 5 5

x naciśnięcie symulacja

wschodusłońca Po naciśnięciu przycisku oświetlenie się rozjaśnia na ustawi-

ony czas w zakresie2 sek.- 30minut.

PROG 6 6

x naciśnięcie symulacja

zachodu słońca Po naciśnięciu przycisku się oświetlenie ściemnia na ustawi-

ony czas w zakresie2 sek.- 30minut.

PROG 7 7

x naciśnięcie

on / o

Jeżeli jest oświetlenie wyłączone, naciśnięciem przycisku

włączy . Jeżeli jest ośw. włączone, naciśnięciem przycisku

gowyłączy.

Funkciók Adó gomb.

megnyomása Vezérlés

típusa A vevő reakciója a vezérlésre

PROG 1*

1x nyomás 1-es funkciók 0,5 s-nál rövidebb gombnyomás - fény ON, következő rövid

gombnyomás - fény OFF. 0,5 s-nál hosszabb gombnyomás - fé-

nyerő szabályzása. A gomb elengedése után a fény intenzitása

tárolódik a memóriában és a következő rövid gombnyomás

ezzel a fényerővel kapcsolja be a fényt. Bármikor megváltoz-

tatható a fény intenzitása hosszú gombnyomással. A vevőben

feszültségmentes állapotban is tárolódik a beállítás.

PROG 2* 2

x nyomás 2-es funkciók Ugyanaz mint az 1-es funkciók

PROG 3* 3

x nyomás 3-as funkciók Ugyanaz mint az 1-es funkciók

PROG 4* 4

x nyomás 4-es funkciók 0,5 s-nál rövidebb gombnyomás - fény ON, a következő gomb-

nyomás folyamatos fényerőszabályzást hajt végre 3s-ig 0,5

s-nál hosszabb gombnyomás - fényerő szabályzása. A gomb

elengedése után a fény intenzitása tárolódik a memóriában és

a következő rövid gombnyomás ezzel a fényerővel kapcsolja be

a fényt. Bármikor megváltoztatható a fény intenzitása hosszú

gombnyomással. A vevőben feszültségmentes állapotban is

tárolódik a beállítás.

PROG 5 5

xnyomás elengedés-

késleltetés Gombnyomás után a fény bekapcsol a beállított időtar-

tamra, 2 s - 30 perc.

PROG 6 6

xnyomás meghúzáskés-

leltetés Gombnyomás után a fény kikapcsol a beállított időtar-

tamra 2 s - 30 perc.

PROG 7 7

xnyomás on /o Kikapcsolt fény esetén gombnyomásra bekapcsol, bekap-

csolt fény esetén gombnyomásra kikapcsol.

Receiver programming

1. Activate programming mode by pressing a programming button by an adequate tool (e.g. by a thin screwdriver – do not use sharp tips) for time

longer than 1 second - red LED switches o for 1 second and then it starts ashing in interval 0.5 seconds.

2. Press transceiver button on a wall switch RFWB-40 or button on key-chain RFK-40, which will control receiver (you can press more than one

button), by repeated pressing of transceiver button, you can set adequate functions of the receiver see a chart. Each button pressing is signalized in

actuator as red LED OFF.This is a procedure to program for example four-position wall transceiver for creation of up to 4 light scenes etc.

3. Pressing programming button for time shorter than 1 second ends programming mode- red LED stops ashing.

NOTE: For commands simulation of sunrise and simulation of sunset, it necessary to set time interval. For RFDA-71B maximal time is 30 min.

Setting timing modeu

1. Receiver needs to be in programming mode which is to be done by pressing a programming button for a time period longer than 1 second- red LED

on receiver switches o for 1 second, than it starts ashing in interval 0.5 seconds.

2. In case of pressing programming button for longer than 5 seconds, the receiver switches into timing mode.The mode is indicated by short OFF of

red LED on the receiver each second.Time interval stars timing in this particular moment.

3. In case the chosen time interval is in range 2 seconds up to 60 minutes for RFSA-61B, 2 seconds up to 30 minutes for RFDA-71B, conrm by pressing

a particular button on transceiver. Receiver stores data in its memory, red LED switches o for 1 second. Receiver stays in time mode, time is

counting. It is possible to set more buttons to get gradually growing times.

4. If you press a programmable button for a time period shorter than 1 second, programming mode stops and red LED stops ashing.

Deleting one transceiver from memory

1. In basic mode, press programming mode n the receiver for a time period longer than 5 seconds - red LED on receiver ashes in interval 1 second.

2. Press any button of transceiver – receiver deletes the whole transceiver from its memory and switches back to basic mode. It means in case we are

programmed several functions for individual buttons of the transceiver, all these buttons are deleted.

Deleting all receiver memory

When you are in basic mode, press programming button of the receiver for a period of time longer than 8 seconds, red LED of receiver while the button

is pressed ashes in interval 1 seconds (twice), when deleting is nished, it is indicated by fast double ash of red LED. After being deleted, receiver

stays in programming mode.

* Function dimming:1,2,3 and 4 are identical. It enables to set various light intensity for up to 4 buttons.

Instrukcja do programowania odbiornika

1. Tryb programowania aktywuje się naciśnięciem przycisku programowania odpowiednim narzędziem (np. cienkim śrubokrętem - nie używać nic

ostrego) na 1 sek. - wył. czerwona LED na odbiorniku na 1 sek., potem zacznie migać co 0.5 sek.

2. Naciśnij przycisk nadajnika RFWB-40 lub pilota RFK-40, którym będzie odbiornik sterowany (można nacisnąć i więcej jak jeden przycisk),

ponownym naciśnięciem przycisku nadajnika można ustawić odpowiednią funkcję odbiornika wg tabeli. Każde naciśnięcie przycisku jest

sygnalizowane na aktorze wył. LED.Tak można np. ustawić cztero-przyciskowy nadajnik dla wytworzenia 4 scen świetlnych, itd.

3. Naciśnięciem przycisku programowania na mniej jak 1 sek. dojdzie do ukończenia trybu programowania - czerwona LED przestanie migać.

Ważne: U funkcji symulacja wschodu słońca i symulacja zachodu słońca potrzebne jest ustawić zakres czasowy. U RFDA-71B jest maks. czas 30 min.

Ustawienie czasowania

1. Odbiornik włączyć do trybu programowania naciś. prog. przycisku na wiecej jak 1 sek. - czerowna LED na odbioniku wył. na 1 sek., potem zacznie

migać co 0.5 sek.

2. Naciśnięciem przycisku programowania na więcej jak 5 sek.włączy odbiornik do trybu czasowego. Tryb sygnalizowany jest krótkim wył. czerwonej

LED na odbiorniku każdą sek. Potem się zaczyna odczytanie czasu.

3. Jeżeli jest wybrany czas z zakresu 2 sek. - 30 minut u RFDA-71B, potwierdzić go naciśnięciem odpowiedniego przycisku na nadajniku. Odbiornik

zapisze dane do pamieci, czerwona LED wył. na czas 1 sek. Odbionik zostaje w trybie czasowania, czas ale nie odlicza. Istnieje możliwość ustawić i

więcej przycisków np. na różne czasy.

4.Naciśnięciem przycisku programowania na mniej jak 1 sek. ukończy się tryb programowania - czerwona LED przestanie migać.

Kasowanie jednego nadajnika z pamięci odbionika

1. W podst. trybie nacisnąć przycisk programowania na odbiorniku na więcej jak 5 sek. - czerwona LED odbiornika zacznie migać co 1 sek.

2. Na nadajniku nacisnąć dowolny przycisk – odbiornik skasuje cały nadajnik z pamięci i powróci do podst. trybu. Oznacza to to że jeżeli mamy

naprogramowanych kilka funkcji dla pojedynczych przycisków nadajnika, skasują się wszystkie przyciski nadajnika.

Skasowanie całej pamięci odbiornika

W trybie podstawowym naciśnij przycisk programowania na czas więcej niż 8 sek., czerwona LED odbiornika miga do 2x naciśniecia co 1 sek., zakończe-

nie kasowania jest sygnalizowane podwójnym zamiganiem LED. Po skasowaniu odbiornik pozostaje w trybie programowania.

* Funkciók metódus 1, 2, 3 és 4 megegyezik. 4 különböző világítási kép állítható be..

Vevő programozása

1. Programozási mód aktíválása a programozó gomb 1 másodpercnél hosszabb nyomvatartásával, erre alkalmas szerszámmal (pl. vékony csavarhúzó

– ne használjon éles, hegyes szerszámot) - a piros LED felvillan, majd 0.5 másodperces villogásba kezd.

2. Az RFWB-40 vagy RFK-40 adó azon gombját megnyomva, amellyel vezérelni szeretnénk a vevőt(egymás után a többi gombot is), az adó

gombjának többszöri megnyomásával kiválasztható a kívánt funkció az alábbi táblázat alapján. Minden gombnyomást a vevőn lévő LED villanása jelzi.

3. A programozó gomb 1 másodpercnél rövidebb ideig tartó megnyomására a vevő kilép a programozási módból - piros LED villogása kikapcsol.

Megjegyzés: A napfelkelte és a napnyugta szimulációjához az átmenet idejét be kell állítani az RFda-71B eszközön. Az átmenet maximális ideje: 30 perc.

Időzítés beállítása

1. A vevőt programozási módba kell állítani a programgomb 1 másodpercnél hosszabb ideig történő nyomásával - a piros LED 0.5 másodperces

időintervallummal villog.

2. A programgomb 5 másodpercnél hosszabb nyomvatartásával a vevő belép az időzítő módba, a LED másodpercenként rövid időre kikapcsol.

3. Az időzítés időintervalluma 2 másodperctől 30 percig RFDA-71B esetében, a beállítás megerősítése az adó nyomógombjával történik, a vevő

memóriában tárolja a beállításokat, a piros LED 1 másodpercre kikapcsol. A vevő időzítő módban marad, az idő számlálása folyik. Lehetőség van

további gombok felhasználásával fokozatos időzítés beállítására.

4. A programgomb 1 másodpercnél rövidebb ideig történő megnyomásával a vevő kilép a programozási módból és a piros LED villogása megszűnik.

Egy adó törlése a memóriából

1. A vevő alapállapotában a programgombot 5 másodpercnél hosszabban nyomva tartva - a piros LED a vevőn 1 másodpercenként villan.

2. Az adón bármelyik gombot megnyomva az adó törlődik a vevő memóriájából és az visszaáll alapállapotba. Ezzel a folyamattal minden olyan funkció

törlődik, amely ehhez az adóhoz volt programozva.

A vevő teljes memóriájának törlése

A vevő alapállapotában a programgombot 8 másodpercnél tovább nyomva tartva a teljes memóriatartalom törlődik, amíg a programgomb nyomva van, a

LED 1 másodpercenként villan. A törlési folyamat végét a vevő a LED gyors, kétszeri felvillantásával jelzi.Törlés után a vevő programozási módban van.

Funkcje

ściemniania: 1,2,3 i 4 jest identyczna.

Pozwala wcześniej ustawić różną scene (poziom natężenia oświetlenia) dla 4 przycisków.

Example of programming for receiver RFDA-71B to simulate sunrise and sunset with time for sunrise 5 minutes and a for sunset 10 minutes.

By pressing a programming button n receiver RFDA-71B for time 1 second, we switch into programming mode, then 5x press button on wall transceiver RFWB-40, where we wish to assign a function „ sunrise simulation“. Then on wall transceiver RFWB-40 press

6x button, which we want to use to control function“sunset simulation”. Thus you assign required functions of receiver to transceiver. Now we need to set time of sunrise ( time for full beam) and time for sunset ( time of complete dark). On receiver RFDA-71B press

programming button for time longer than 5 seconds. Led RFDA-71B shortly ashes in 1 second interval. Count 5 minutes and press a button to which we had assigned function“simulation of sunrise), count other 5 minutes and press button to which you had assigned

function”simulation of sunset”(in total 10 minutes). Thus we get 10 minute interval for function„simulation of sunset“. Programming can be stopped by pressing the programming button for shorter than 1 second on RFDA-71B

Példa az RFDA-71B vevő programozására, elengedéskésleltetés 5 perc és meghúzáskésleltetés 10 perc

Belépés a programozási módba a programgomb 1 másodpercnél hosszabb nyomásával. 5x nyomjuk meg az RFWB-40 gombját, az elengedéskésleltetés funkcióhoz, majd az RFWB-40 másik gombját 6x nyomjuk meg a meghúzáskésleltetés funkcióhoz. Ezzel kiválasz-

tottuk a kívánt funkciókat. Most be kell állítanunk az időzítéseket. Az RFDA-71B vevőn nyomjuk a programgombot 5 másodpercnél hosszabban. Az RFDA-71B LED-je 1 másodpercenként villog. Számoljunk 5 percet és nyomjuk meg az elengedéskésleltetésre kiválasztott

gombot az adón, számoljunk további 5 percet és nyomjuk meg a meghúzáskésleltetés funkcióhoz kiválasztott gombot (ez összesen 10 perc). Programozási módból való kilépéshez nyomjuk meg 1 másodpercnél rövidebb ideig a programgombot.

PrzykładprogramowaniaodbiornikaRFDA-71Bnasymulacjiwschodui zachodusłońcazczasemwschodu5 minuticzasemzachodu10minut.

Naciśnięciemprzyciskuprogramowania na odbiorniku RFDA-71Bna 1sek. włączy siętrybprogramowania, potem5x nacisnąćprzycisk na nadajnikuRFWB-40,podktóry chcemyustawićfunkcję„ symulacji wschodu słońca“. Potem na nadajnikuRFWB-40nacisnąć 6x przycisk,którym

chcemy sterowaćfunkcję„symulacjizachodusłońca“. Napodstawietegosąprzypisanewymaganefunkcjeodbiornikai nadajnika.Terazustawimyczaswschodusłońca(czasrozjaśniania)i czaszachodusłońca(czasściemniania).NaodbiornikuRFDA-71Bnacisnąćprzyciskprogramowania

nawięcejjak5 sek.LedRFDA-71Bkrótkozamigaco 1sek.Odliczymy 5minuti nacisnąćprzycisk,podktórymjestzapisanafunkcja„symulacjawschodusłońca“, odliczyć 5minuti nacisnąćprzyciskpodktórymjestzapisanafunkcja„symulacjazachodusłońca“(razem 10minut).Taksamo

można uzyskać10-ciuminutowyczas dlafunkcjizachodu słońca.Programowaniekończysięnaciśnięciemprzyciskuprogramowanianamniejjak1sek.naRFDA-71B

- 7 -

Funcţi Apas. but. de pe

emitor tipul

comenzii Reactia receptorului la comenzi

PROG 1*

1x apasare 1- funcţii -la apasare mai scurta de 0.5s - lumina ON, la urmatoarea

apsare lumina - OFF.

-la apasare mai lunga de 0.5 s - reglare a luminii.la lasarea

butonului intensitatea liminii se stocheaza in memorie , si la

apasare scurta pe butona se aprinde lumina cu int. memorata

. Oricand se poate schimba intensitatea luminii .In receptor se

memoreaza reglarea.

PROG 2* 2

x apasare 2-funcţii totca lafuncţii1

PROG 3* 3

x apasare

-funcţii totcala funcţii1

PROG 4* 4

x apasare

-funcţii -la apasare mai scurta de 0.5s - lumina ON, la inca o apasare

scurta lumina se va stinge treptat in interval de 3 secunde.

-la apasare mai lunga de 0.5 s - reglare a luminii.la lasarea

butonului intensitatea liminii se stocheaza in memorie , si la

apasare scurta pe butona se aprinde lumina cu int. memorata

. Oricand se poate schimba intensitatea luminii .In receptor se

memoreaza reglarea.

PROG 5 5

x apasare delay o Dupa apasarea butonului lumina se aprinde pt timpul

reglat, 2 s - 30 min.

PROG 6 6

x apasare delay on Dupa apasarea butonului lumina se stinge pt timpul reg-

lat, 2 s - 30 min.

PROG 7 7

x apasare on / o la lumina stinsa la apasare de buton se aprinde si invers

Функции Наж. кноп. на

транссивере Тип приказа Реакция приемника на приказ:

PROG 1*

1x нажатие функциа 1 Кратким нажатием ( до 0,5 сек) - свет включится,

следующим кратким- выключится. Нажатие более 0,5

сек - плавная регуляция яркости. Если кнопку отпустить,

то в памяти останется выбраный уровень яркости.

Поледующие краткие нажатия вкл./выкл. освещение на

этом уровне яркости. Изменить уровень яркости всегда

можно длительным нажатием на кнопку. Настройки

остаются в памяти и при выключении питания.

PROG 2* 2

x нажатия функции 2 Как функциа 1

PROG 3* 3

x нажатия функции 3 Как функциа 1

PROG 4* 4

x нажатия функции 4 Краткимнажатием (до 0,5сек) -свет включится,коротким

нажатием плавно гаснет в течении 3 сек. Нажатие

более 0,5 сек - плавная регуляция яркости. Если кнопку

отпустить, то в памяти останется выбраный уровень

яркости. Поледующие краткие нажатия вкл./выкл.

освещение на этом уровне яркости. Изменить уровень

яркости всегда можно длительным нажатием на кнопку.

Настройки остаются в памяти и при выключении питания.

PROG 5 5

x нажатий симуляция

восходасолнца При нажатии кнопки яркость постепенно нарастает на

протяжениивыбранного интервалаот2 секдо 30мин.

PROG 6 6

x нажатий симуляция

заката солнца При нажатии кнопки яркость постепенно снижается на

протяжениивыбранного интервалаот2 секдо 30мин.

PROG 7 7

x нажатий вкл. / выкл. Если освещение выключено, нажанием кнопки

- включится. Если освещение включено , нажатием

кнопки - выключится.

Пример: Программирование приемного устройства RFDA-71 на моделирование восхода и закат солнца со временем восхода 5 минут и временем заката 10 минут.

Нажатиемкнопки программированияна приемномустройстве RFDA-71В-1на1 секундуприведем устройствов режимпрограммирования, потом5 разнажмем кнопкуна настенномпередающем устройствеRFWB-40, которому хотимпередать данную

функцию «моделирование восхода солнца». Затем на настенном передающем устройстве RFWB-40 6 раз нажмем кнопку, которой планируем управлять функцией «закат солнца». Таким способом мы передадим требуемые функции передающего

устройства приемному устройству. Теперь установим время восхода солнца (время включения полного освещения) и время заката солнца (время окончательного выключения освещения). На приемном устройстве RFDA-71B-1 нажмем кнопку

программирования на время более 5 секунд. Светодиод устройства RFDA-71B-1 будет кратко мигать в секундных интервалах. Отсчитаем 5 минут и нажмем кнопку, запрограммированную на функцию «моделирование восхода солнца», отсчитаем

еще 5 минут и нажмем кнопку, запрограммированную на функцию «моделирование заката солнца» (таким образом, всего 10 минут). Этим мы получим 10-ти минутный интервал для функции заката солнца. Программирование закончим нажатием

кнопки программирования на время менее 1 секунды на RFDA-71B

Programare receptor

1. Pt activarea modului de programare este nevoie de apsare mai lunga de o sec, cu dispozitiv pt aceasta (surubelnita scurta – sa nu folositi unelte

ascutite) - LED rosu se aprinde, apoi dupa 0.5 s incepe sa palpaie.

2. RFWB-40 sau RFK-40 la apsarea butonului de pe el, cu care ati dorii sa comandati receptorul ,apoi celelalte butoane, se face cu apasarea butonului

de pe emitopt alegerea functiei dorite dupa tabelul urmator. Toate apasarile debuton sunt semnalizate cu LED v.

3. la apasare mai scurta de o sec receptorul iese din modul de programare- LED se stinge.

Mentiuni: pornirea reg. de timp. 1 - delay o- si se aprinde reglajul de timp. 2 -pt. Az RFDA-71B maxim timp 30 perc

eglare timpului

1. receptorul trebuie reglet in mod de programare1 cu apasare mai lunga de 1 sec a but.- ledul palpaie cu 05 s interrval.

2. la apasare mai lunga de 5 sec receptorul intra in stare de programare a timpuluii, a LEd se stinge din sec in sec.

3. Resglare timpului se face intre 2s la30 min in cazul RFDA-71B e, iar reglarea ramane memorata la apasarea butonuluim de pe emitor iar LED resu

se stinge pt o sec. receptorul ramane in stare programata. Se poate regla timpul de trepte la preferinta.

4. La apasare mai scurta de 1 sec receptorul iese din starea programata iar ledul se stinge .

Stergerea unei emisii dn mamorie

1. Receptorul in stare normala la apasare mai lunga de 5 sec ledul se aprinde.

2. La apsaerea oricarei buton de pe emitor programul se sterge din receptor safel se poate sterge orice programare

Ștergerea memoriei receptorului

Când vă aați în modul de bază, apăsați pe butonul de programare al receptorului pentru o perioadă mai mare de 8 secunde. După cele 8 secunde de

apasare, ledul roșu al receptorului se va aprinde de două ori într-un interval de o secundă. Acesta este semnalul că memoria a fost ștearsă, iar receptorul

a intrat în modul programabil (urmează să e programat/reprogramat)

Funcţii

de dimare: 1,2,3 şi 4 sunt identice. Permite presetare a diferitelor scene de luminp până la 4 butoane.

1. Режим программирования активируйте нажатием клавиши программирования соответствующим инструментом (например, тонкой

отверткой) на время превышающее 1 секунду – красный LED диод на принимающем устройстве погаснет на 1 секунду, затем будет

мигать с интервалом 0,5 секунды.

2. Нажмите кнопку передающего настенного устройства RFWB-40 или кнопку брелка RFK-40, которым будет управлятся принимающее

устройство (возможно также нажатие более одной кнопки), повторным нажатием кнопки передающего устройства можно определить

функцию устройства в соответствии с таблицой. Нажатие кнопки подтверждается миганием LED.

3. Нажатием кнопки программирования на время меньше чем 1 секунду завершите режим программирования - красная LED перестанет

мигать.

Примечание: В командах симуляция восхода солнца, симуляция заката солнца необходимо настроить временной интервал. У RFDA-71B

макс. время остчета 30 мин.

Установка режима времени

1. Приемное устройство введите в режим программирования нажатием кнопки программирования продолжительностью более 1 секунды

– сначала красный светодиод на приемном устройстве погаснет на 1 секунду, а потом начнет мигать с интервалами 0,5 секунды.

2. Нажатием кнопки программирования на время более 5 секунд введем приемное устройство в режим установки

времени. Индикация функционирования режима высвечивается на приемном устройстве миганием красного светодиода с интервалами

в 1 секунду. С этого момента происходит интервал времени.

3. При выборе интервала времени в пределах от 2 секунд до 30 минут у приемного устройства RFDA-71B подтвердите его нажатием

соответствующей кнопки на приемном устройстве. Приемное устройство сохранит время в памяти, красный светодиод погаснет на 1 секунду.

Приемное устройство продолжает оставаться в режиме установки времени. Можно запрограммировать большее количество кнопок

на постепенно возрастающие интервалы времени.

4. Нажатием кнопки программирования на время меньше 1 секунды отменяется действие режима программирования – красный светодиод

перестанет мигать.

Удаление установочных данных передающего устройства из памяти приемного устройства

1. В основном режиме работы нажмите кнопку программирования на время более 5 секунд – красный светодиод на приемном устройстве

начнет мигать с интервалом в 1 секунду.

2. На передающем устройстве нажмите любую кнопку – приемное устройство удалит данные передающего устройства из памяти и начнет

работать в основном режиме. Это значит, что в случае, если было запрограммировано несколько функций для отдельных кнопок

передающего устройства, произойдет устранение данных со всех кнопок этого передающего устройства.

Удаление всех данных из памяти приемного устройства

В основном режиме работы нажмите кнопку программирования на время более 8 секунд – красный светодиод приемного устройства

во время удержания кнопки нажатой 2 раза погаснет с интервалом в 1 секунду. Индикация окончания процесса удаления данных

сигнализируется двойным быстрым миганием. После удаления данных приемное устройство продолжает оставаться в состоянии режима

программирования.

Функции

освещения: 1, 2, 3 и 4 одинаковы. Позволяет настроить отдельную интенсивность

освещения для каждой из 4 кнопок.

Exemplude programarea RFDA-71B-simularearăsărituluişăapusului desoare cuperioadaderăsăritde5 minuteşiperioada deapusde10minute.

Prinapăsarea butonuluide programaredepereceptorulRFDA-71Btimpde1 secundă ,intrăm în regimulprogramat, încontinuareapăsăm de 5oributonul de pe emiţătoruldeperete RFWB-40,subcare dorimsăinstalămfuncţia de„simularearăsărituluisoarelui“. Apoiapăsămde6 ori

butonul de pe emiţătorul de perete RFWB-40 ,cu care vom dori să comandăm funcţia de„simularea apusului de soare“. Astfel funcţia dorită a receptorului este legată de emiţător.Acum ajustăm durata răsăritului de soare( durata luminării maxime) şi durata apusului de soare (durata

întunecării maxime). Pe receptorul RFDA-71B apăsăm butonul de programare pe durată mai mare de 5 secunde. Dioda LED de control a RFDA-71 blicăie scurt la intervale de secundă. Numărăm 5 min şă apăsăm butonul sub care este salvată funcţia„simularea răsăritului de soare“,

numărămalte5 minuteşiapăsămbutonulsubcareestesalvatăfuncţia„simulareaapusuluidesoare“(întotal10minute). Astfelobţinemintervaluldetimpde10minutepentrufuncţiadeapusdesoare.Programareaoîncheiemprinapăsareascurtă(maipuţinde1 secundă)abutonului

decomandădepereceptorulRFDA-71

Co dělat když... / Čo robiť keď... / What to do when... / Co zrobić jak... / Ce se face atunci cand ... / Mit csináljon, ha... / Что делать когда …

CZ SK

Porucha

Príčina Odstránenie

prijímač na vysielač

nereaguje , alebo

reaguje nesprávne

vysielač má slabú alebo vybitú batériu vymeňte batériu

prijímač je z dosahu príjmu RF signálu vysielača zistite, či bola pri inštalácii dodržaná tabuľka

max. dosahov

v okolí je zdroj silného rušenia zistite, či v okolí nie je zdroj rušenia napr. mobil-

ný vysielač

vysielač je príliš blízko prijímača min. vzdialenosť vysielača od prijímača by mala

byť 10 cm

prijímač odpojí výstup zareagovala niektorá z bezpečnostných poistiek zistite, či nemáte prekročenú maximálnu

povolenú pracovnú teplotu (viď. špecikácia

výrobku)

nastal výpadok napájania dlhší ako 50ms alebo

pokles napájania na 70% - prijímač z bezpeč-

nostných dôvodov odpojil výstup

tlačidlom na vysielači zapnite výstup

po výmene batérie

ovládač nefunguje

alebo trvalo svieti LED

nesprávne otočená polarita batérie otočte batériu;

pri trvalom svietení LED vyberte batériu,

niekoľkokrát stlačte tlačidlo a opäť vložte baté-

riu

k prijímaču nejde

priradiť ďalší vysielač pamäť prijímača je zaplnená zistite, či máte priradený max. počet vysielačov

(tj. 8)

Porucha Příčina Odstranění

přijímač na vysílač ne-

reaguje, nebo reaguje

nesprávně

vysílač má slabou nebo vybitou baterii vyměňte baterii

přijímač je z dosahu příjmu RF signálu vysílače zjistěte, zda byla při instalaci dodržena tabulka

max. dosahů

v okolí je zdroj silného rušení zjistěte, zda v okolí není zdroj rušení např.

mobilní vysílač

vysílač je příliš blízko přijímače minimální vzdálenost vysílače od přijímače by

měla být 10 cm

přijímač odpojil výstup zareagovala některá z bezpečnostních pojistek zjistěte, zda nemáte překročenou maximální

povolenou pracovní teplotu (viz. specikace

výrobku)

nastal výpadek napájení delší než 50ms nebo

pokles napájení na 70% - přijímač z bezpečnot-

ních důvodů odpojil výstup

tlačítkem na vysílači zapněte výstup

po výměně baterie

ovladač nefunguje nebo

trvale svítí LED

nesprávně otočená polarita baterie otočte baterii;

při trvalém svícení LED vyjměte baterii, několi-

krát stiskněte tlačítko a opět vložte baterii

k přijímači nelze

přiřadit další vysílač paměť přijímače je zaplněna zjistěte, zda máte přiřazen max. počet vysílačů

(tj. 8)

- 8 -

Fault Cause Repair

receiver doesn´t react

to transmitter, or reacts

incorrectly

trasmitter has low or at battery battery exchange

receiver is not in a range of RF signal see if you observed the chart of maximal range

for RF signal

there is a source of high disturbances in the

surroundign environment see if there is a source of disturbances in

surrounding environment e.g. transmitter for

cell-phones

transmitter is too close to receiver minimal distance is approx. 10cm

receive disconnects

output due to reaction of safety fuse see if you haven´t exceeded minimal operatio-

nal temperature ( see specs. of the product)

supply voltage failure for time longer than

50ms or voltage drop to 70% - receiver discon-

nected output due to safety reasons

switch output ON by a button

after a battery change

controlled doesn´t

work or LED shines

permanently

incorrect polarity of battery turn battery;

in case LED shines permanently, take the

battery out and press a button for several times

and insert the battery again

it is not possible to

assign another trans-

mitter to receiver

full memory check for maximal number of transmitters to

this device (it means 8)

Błąd Przyczyna Usunięcie błędu

odbiornik nie reaguje

na nadajnik , lub

reaguje błędnie

nadajnik ma słabą lub wyładowaną baterię wymiana baterii

odbiornik jest poza zasięgiem RF sygnału

nadajnika upewnij się czy zasięg jest zgodnie z parametra-

mi zaznaczonymi w tabeli

obecny jest mocne źródło zakłóceń upewnij się czy w pobliżu nie jest żródło

zakłóceń np. nadajnik sieci komórkowej

nadajnik jest bardzo blisko odbiornika odległość nadajnik-odbiornik min. 10cm

odbiornik odłączy

wyjście zareagował niektóry z bezpieczników upewnij się czy niezostała przekroczona

dozwolona temperatura pracy (patrz w

specykacji produktów)

zanik napięcia zasilania na wiecej jak 50ms lub

spadek napięcia zasilania na 70% - odbiornik z

przyczyn bezpieczeństwa odłączył wyjście

przyciskiem na nadajniku załącz wyjście

po wymianie baterii

nie funkcjonuje lub

bez przerwy świeci

dioda LED

zła biegunowość włożonej baterii obróć baterię;

podczas trwałego świecenia LED wybierz

baterię, kilka razy naciśnij przycisk i ponownie

włóż baterię

do odbio.nie można

przypisać kolejny

nadajnik

pamięć odbiornika jest zapełniona upewnij się czy przypisana jest maks. ilość

nadajników (tzn. 8)

Hiba Oka Javítás

a vevő nem reagál az

adó parancsára, vagy

nem minden esetben

az elem kimerülőben van az adóban elem csere

az adó az RF jel hatótávolságán kívűl van a hatótávolság ellenőrzése

külső zavarforrás elnyomja a rádiójelet a környezet ellenőrzése, extrém zavaró

tényezők elszigetelése

az adó túl közel van a vevőhöz a minimális távolság 10cm

a vevő üzem közben

elenged(kikapcsol) a biztosíték müködésbe lépett a bekötések, terhelések ellenőrzése, a működési

környezet hőmérsékletének az ellenőrzése

a tápfeszültség 50ms-nál hosszabb időre

megszűnt, vagy 70% alá csökkent biztonsági

okok miatt a relé kikapcsolt

tápfeszültség ellenőrzése

elel csere után a LED

folyamatosan világít helytelen polaritású elem bekötés elem megfordítása;

ha esetleg a probléma fennmarad, akkor

vegyük ki újra az elemet és nyomjuk meg

néhányszor a gombokat, majd ismét rakjuk be

nem lehet több adóval

vezérelni a vevőt a memória megtelt maximum 8 adóval vezérelhetőek az eszközök

Defecţiune Cauza Remediere

Receptorul nu reacţi-

onează la emiţător

sau reacţionează

necorespunzător

emiţătorul are baterie slabă sau goală schimbaţi bateria

Receptorul nu se aă în raza semnalului RF Vezi tabelul cu raza maximă de acţionare a

sistemului RF

În apropiere este o susă puternică de perturbare Asiguraţi-vă ca în aprop. să nu existe o sursă de

perturbare ex. tel. mob.

Emiţătorul este prea aproape de receptor Distanţa minimă între receptor şi emiţător

este de 10 cm

Receptorul deconec-

tează ieşirea declanşarea siguranţei de protecţie Asiguraţi-vă că nu aţi depăşit temperatura

maximă de operare (vezi datele tehnice ale

produsului)

Căderea tensiunii de alimentare ma mare de

50ms sau scăderea tensiunii la 70% - receptorul

deconectează ieşirea din motive de securitate

Prin buton comutaţi ieşirea pe poziţia pornit.

După schimbarea bate-

riei nu reacţionează la

comenzi sau Ledul este

permanent aprins

Căderea tensiunii de alimentare ma mare de

50ms sau scăderea tensiunii la 70% - receptorul

deconectează ieşirea din motive de securitate

Întoarceţi bateria

Când LED-ul este permanent aprins scoateţi

bateria, apăsaţi de căteva ori pe buton apoi

reintroduceţi bateria.

Nu se poate conecta la

un alt emiţător memorie plină vericaţi numărul de receptori legaţi la un

emiţător (nr. max: 8)

Дефект Причина Устранение

У приемника нет реакции на передающие

устройство, или реакция не верная В передающем устройстве слабая батарея замените батарею

Приемник находится вне радиуса действия RF сигнала передающего

устройства сверте с таблицой радиусов действия

недалеко находится сильный сигнал, который перевышает RF сигнал проверьте, что близко Вас не находится источник сильного сигнала, напр.

передатчик сотовой связи

передающие устройство находится слижком близко к приемнику минимальное расстояние между приемником и передатчиком должно быть

не меньше чем 10 см.

Приемник отклучает выход сработала охрана безапасности передатчика убедитесь, что не была перевышена рабочая температура (см.

спецификацию изделия)

сбой питания более чем 50мс., или низкая уровеня питания (меньше

чем 70%) - приемник отключил выход - безопасность кнопкой на передающем устройстве включите выход

После замены батареи передающие устройство не

работает или постоянно светит LED не правельно вложена батарея проверте инсталяцию батареи;

если постоянно светит LED, выймите батарею, несколько раз нажмите кнопку

и верните батарею обратно

К приемнику не возможно присвоить

последовательное передающие устройство память устройства переполнена убедитесь, что максимальное количество передатчиков не превышает 8
