FONESTAR BAR-73L User manual

INSTRUCTION MANUAL/MANUAL DE USUARIO/
MODE D’EMPLOI/MANUAL DE INSTRUÇÕES
BAR-73L
LED BAR WITH 24 LED RGB
BARRA LED CON 24 LED RGB
BARRE LED AVEC 24 LED RGB
BARRA LED COM 24 LED RGB

EN
- 2 -
DESCRIPTION
- RGB LED bar.
- Individually controllable LEDs in groups of 12, 6 or 3.
- Operation in automatic, manual (colour and white strobe adjustment), sound activation, DMX control and
master/slave mode. Colour, strobe and operating mode selection via the integrated display.
- Colour selection, dimmer, strobe, effects and transition speed adjustable via a DMX controller.
- Wall mounting bracket or overhead anchorage.
- Compact metal case, 1 meter long.
- Ideal for small-medium stages, halls, exhibitions and events.
- Installation can be extended with cascade connection.
- Built-in microphone.

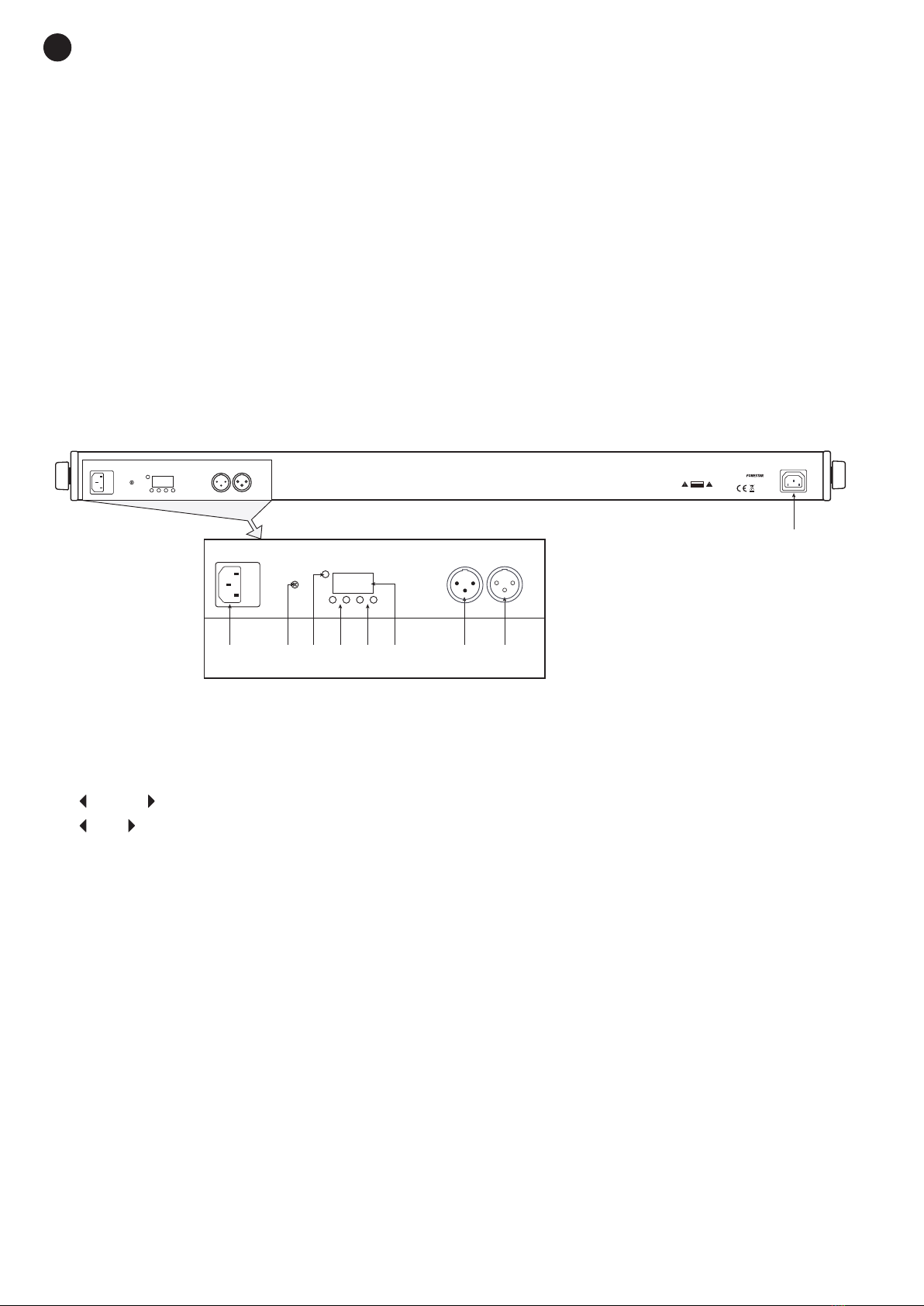

CONTROLS AND FUNCTIONS
FRONT PANEL
9
LED BAR 24 x 3 W
BAR-73L
POWER OUT
4 A MAX.
CAUTION : SHOCK HAZARD -D ONOT OPEN
RISK OF FIRE-REPLACE FUSEAS MARKED
CAUTI ON
RISKOF ELECTRIC SHOCK
DONOT OPEN
1 2 3 4 5 6 7 8
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
1.- 100-240 V AC power supply.
2.- GND: screw for the unit's earth connection.
3.- Microphone.
4.- MODE : allows you to change the mode of operation.
5.- SET : increases/decreases the value of the selected mode.
6.- SCREEN: shows the current mode of operation of the device.
7.- DMX IN: control signal input, 3 pin XLR connector.
8.- DMX OUT: control signal output, 3 pin XLR connector.
9.- POWER OUT: power output, 5’5 A máximo.

EN
- 3 -
CONNECTION AND OPERATION
Select the operation mode by pressing the MODE buttons. To make changes within a mode use the SET
buttons and press ENTER to confirm.
The following table shows you all the operating modes and the possible settings for each mode.
MODE VALUE FUNCTION
DMX
CONTROL
A - - - 001-512 2 channel DMX control. Value: DMX address
C - - - 001-512 3 channel DMX control. Value: DMX address
d - - - 001-512 4 channel DMX control. Value: DMX address
E - - - 001-512 6 channel DMX control. Value: DMX address
H - - - 001-512 7 channel DMX control. Value: DMX address
L - - - 001-512 12 channel DMX control. Value: DMX address
P - - - 001-512 24 channel DMX control. Value: DMX address
MANUAL
r - - - 000-255
Create color by mixing intensities of red (r - - -), green (G - - -) and blue (b - - -).
Value: color intensity (00: minimum, 255: maximum)
G - - - 000-255
b - - - 000-255
FF - - 00-20 White strobe light. Value: speed (00: slow, 20: very fast)
AUTO
1J - - 00-20 Sweeping effects 1. Value: speed (00: slow, 20: very fast)
2J - - 00-20 Sweeping effects 2. Value: speed (00: slow, 20: very fast)
3J - - 00-20 Sweeping effects 3. Value: speed (00: slow, 20: very fast)
4J - - 00-20 Sweeping effects 4. Value: speed (00: slow, 20: very fast)
5J - - 00-20 Sweeping effects 5. Value: speed (00: slow, 20: very fast)
6J - - 00-20 Sweeping effects 6. Value: speed (00: slow, 20: very fast)
7J - - 00-20 Sweeping effects 7. Value: speed (00: slow, 20: very fast)
8J - - 00-20 Sweeping effects 8. Value: speed (00: slow, 20: very fast)
9J - - 00-20 Sweeping effects 9. Value: speed (00: slow, 20: very fast)
1d - - 00-20 Blending effects 1. Value: speed (00: slow, 20: very fast)
2d - - 00-20 Blending effects 2. Value: speed (00: slow, 20: very fast)
3d - - 00-20 Blending effects 3. Value: speed (00: slow, 20: very fast)
4d - - 00-20 Blending effects 4. Value: speed (00: slow, 20: very fast)
5d - - 00-20 Blending effects 5. Value: speed (00: slow, 20: very fast)
6d - - 00-20 Blending effects 6. Value: speed (00: slow, 20: very fast)
SOUND SU - - 00-20 Sound activated. Value: microphone sensitivity (00: min., 20: max.)
DMX CONTROL
To control the device using a DMX controller:
- Select the desired DMX operation mode: 2, 3, 4, 6, 7, 12 or 24 channels as shown in the table above Use
the MODE button.
- Select the DMX address to control this LED bar with a value between 1 and 512. Use the SET buttons.
- Below are the features of each channel in the different DMX operating modes:

EN
- 4 -
2 channels (A):
CHANNEL VALUE FUNCTION
CH1
000-011 No effect
012-023 LED colour: Red
024-035 LED colour: Green
036-047 LED colour: Blue
048-059 LED colour: Yellow
060-071 LED colour: Magenta
072-083 LED colour: Sky blue
084-095 LED colour: White
096-107 Effect 1
108-119 Effect 2
120-132 Effect 3
133-143 Effect 4
144-155 Effect 5
156-167 Effect 6
168-179 Effect 7
180-191 Effect 8
192-203 Effect 9
204-217 Effect 10
218-227 Effect 11
228-239 Effect 12
240-251 Effect 13
252-255 Sound activated
CH2 000-255 Speed, from slow to fast
3 channels (C):
CHANNEL VALUE FUNCTION
CH1 000-255 Red intensity
CH2 000-255 Green intensity
CH3 000-255 Blue intensity
4channels (d):
CHANNEL VALUE FUNCTION
CH1 000-255 Overall light intensity
CH2 000-255 Red intensity
CH3 000-255 Green intensity
CH4 000-255 Blue intensity
6 channels (E):
CHANNEL VALUE FUNCTION
CH1 000-255
leds 1 to 12
Red intensity
CH2 000-255 Green intensity
CH3 000-255 Blue intensity
CH4 000-255
leds 13 to 24
Red intensity
CH5 000-255 Green intensity
CH6 000-255 Blue intensity

EN
- 5 -
7 channels (H):
CHANNEL VALUE FUNCTION
CH1 000-255 Overall light intensity
CH2 000-255 Red intensity
CH3 000-255 Green intensity
CH4 000-255 Blue intensity
CH5 000-255 RGB strobe speed
CH6
000-011 No effect
012-023 LED colour: Red
024-035 LED colour: Green
036-047 LED colour: Blue
048-059 LED colour: Yellow
060-071 LED colour: Magenta
072-083 LED colour: Sky blue
084-095 LED colour: White
096-107 Effect 1
108-119 Effect 2
120-132 Effect 3
133-143 Effect 4
144-155 Effect 5
156-167 Effect 6
168-179 Effect 7
180-191 Effect 8
192-203 Effect 9
204-217 Effect 10
218-227 Effect 11
228-239 Effect 12
240-251 Effect 13
252-255 Sound activated
CH7 000-255 Speed, from slow to fast
12 channels (L):
CHANNEL VALUE FUNCTION
CH1 000-255
leds 1 to 12
Red intensity
CH2 000-255 Green intensity
CH3 000-255 Blue intensity
CH4 000-255
leds 13 to 12
Red intensity
CH5 000-255 Green intensity
CH6 000-255 Blue intensity
CH7 000-255
leds 13 to 18
Red intensity
CH8 000-255 Green intensity
CH9 000-255 Blue intensity
CH10 000-255
leds 19 to 24
Red intensity
CH11 000-255 Green intensity
CH12 000-255 Blue intensity

EN
- 6 -

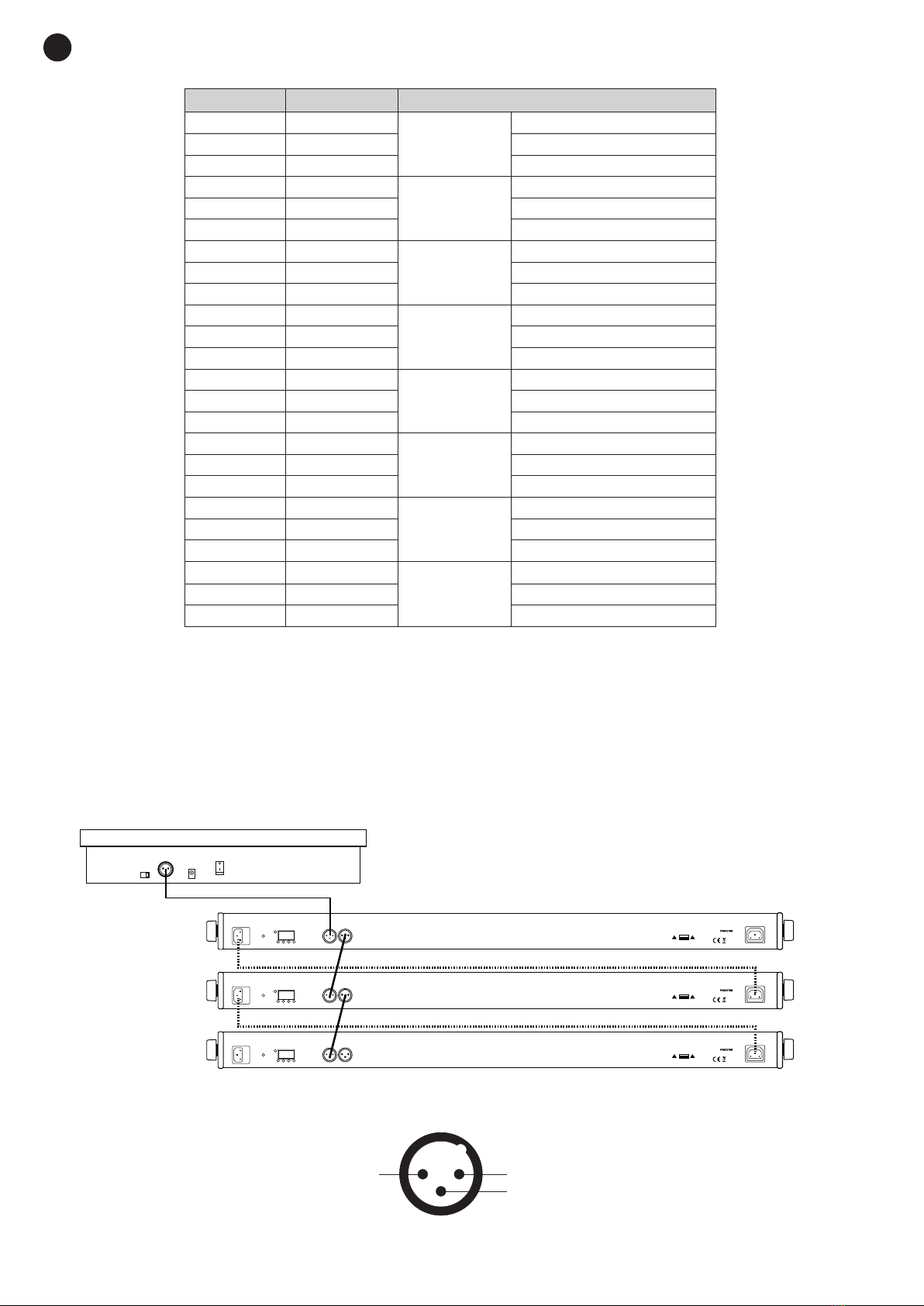

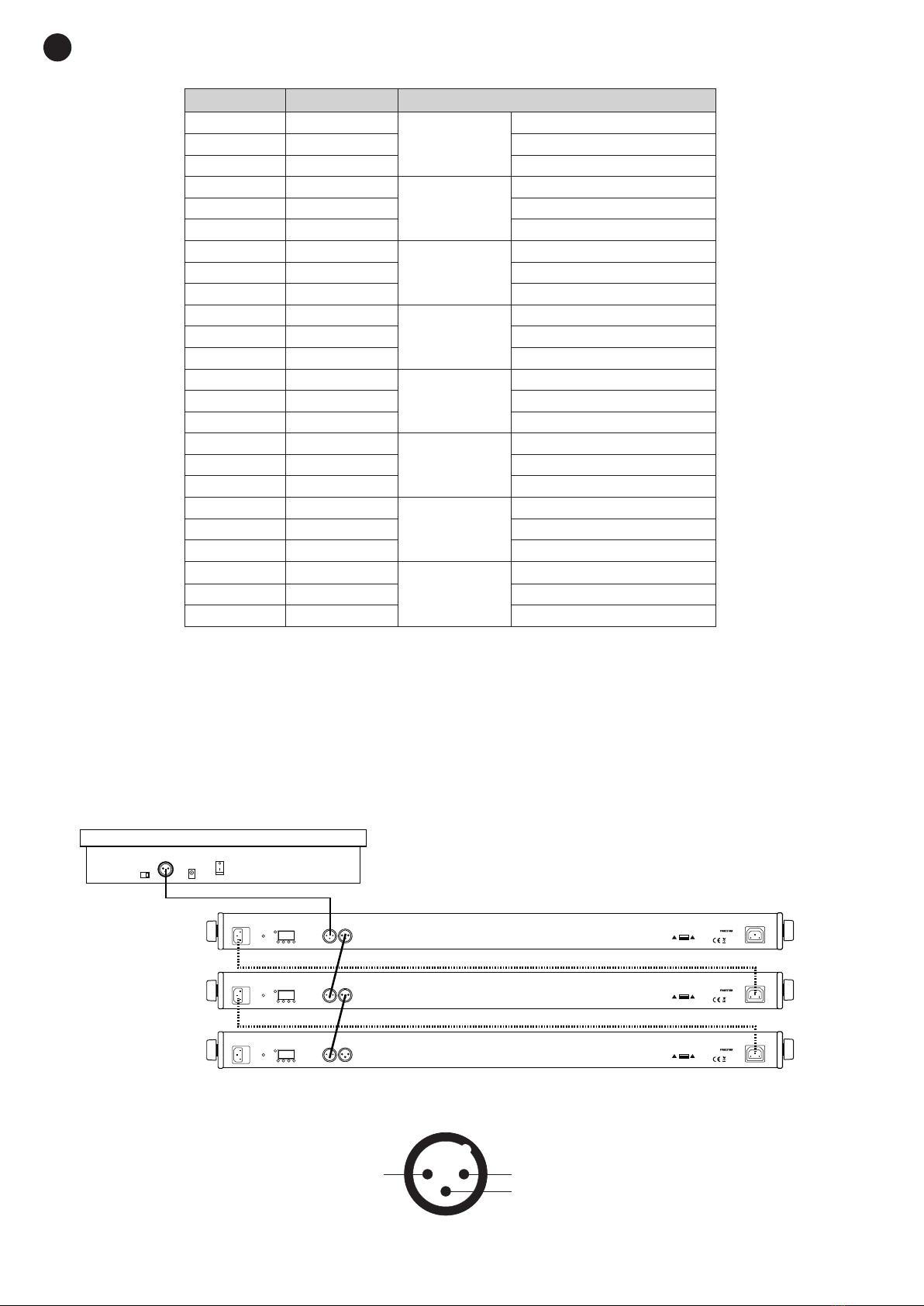

24 channels (P):
CHANNEL VALUE FUNCTION
CH1 000-255
leds 1 to 3
Red intensity
CH2 000-255 Green intensity
CH3 000-255 Blue intensity
CH4 000-255
leds 4 to 6
Red intensity
CH5 000-255 Green intensity
CH6 000-255 Blue intensity
CH7 000-255
leds 7 to 9
Red intensity
CH8 000-255 Green intensity
CH9 000-255 Blue intensity
CH10 000-255
leds 10 to 12
Red intensity
CH11 000-255 Green intensity
CH12 000-255 Blue intensity
CH13 000-255
leds 13 to 15
Red intensity
CH14 000-255 Green intensity
CH15 000-255 Blue intensity
CH16 000-255
leds 16 to 18
Red intensity
CH17 000-255 Green intensity
CH18 000-255 Blue intensity
CH19 000-255
leds 19 to 21
Red intensity
CH20 000-255 Green intensity
CH21 000-255 Blue intensity
CH22 000-255
leds 22 to 24
Red intensity
CH23 000-255 Green intensity
CH24 000-255 Blue intensity
- It is possible to cascade several devices to be managed together (if they are in the same DMX address)
or separately (if they are in different DMX addresses).
Use an XLR cable to connect the device's DMX IN to the DMX OUT of the DMX controller when the device
is the first element in the chain. Alternatively, connect to the DMX OUT of the preceding element in the
lighting chain of your installation.
You can also supply power from one light to the next in the chain in the same way as shown in the picture
(POWER IN - POWER OUT).
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
DMX OUTDMX IN
POWER IN
POWER IN POWER OUT
POWER OUT
DMX IN DMX OUT
DMX IN
DMX CONTROLLER
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
To interconnect them, you must use XLR cables with the following configuration:
1 2
3
Masa
XLR macho (vista pines)
Señal +
Señal -
1 2
3
Massa
XLR macho (vista pinos)
Sinal +
Sinal -
1 2
3
Ground
Male XLR (pin view)
Signal +
Signal -
1 2
3
Masse
XLR mâle (vue broches)
Signal +
Signal -
ES
PT
EN
FR

EN
- 7 -

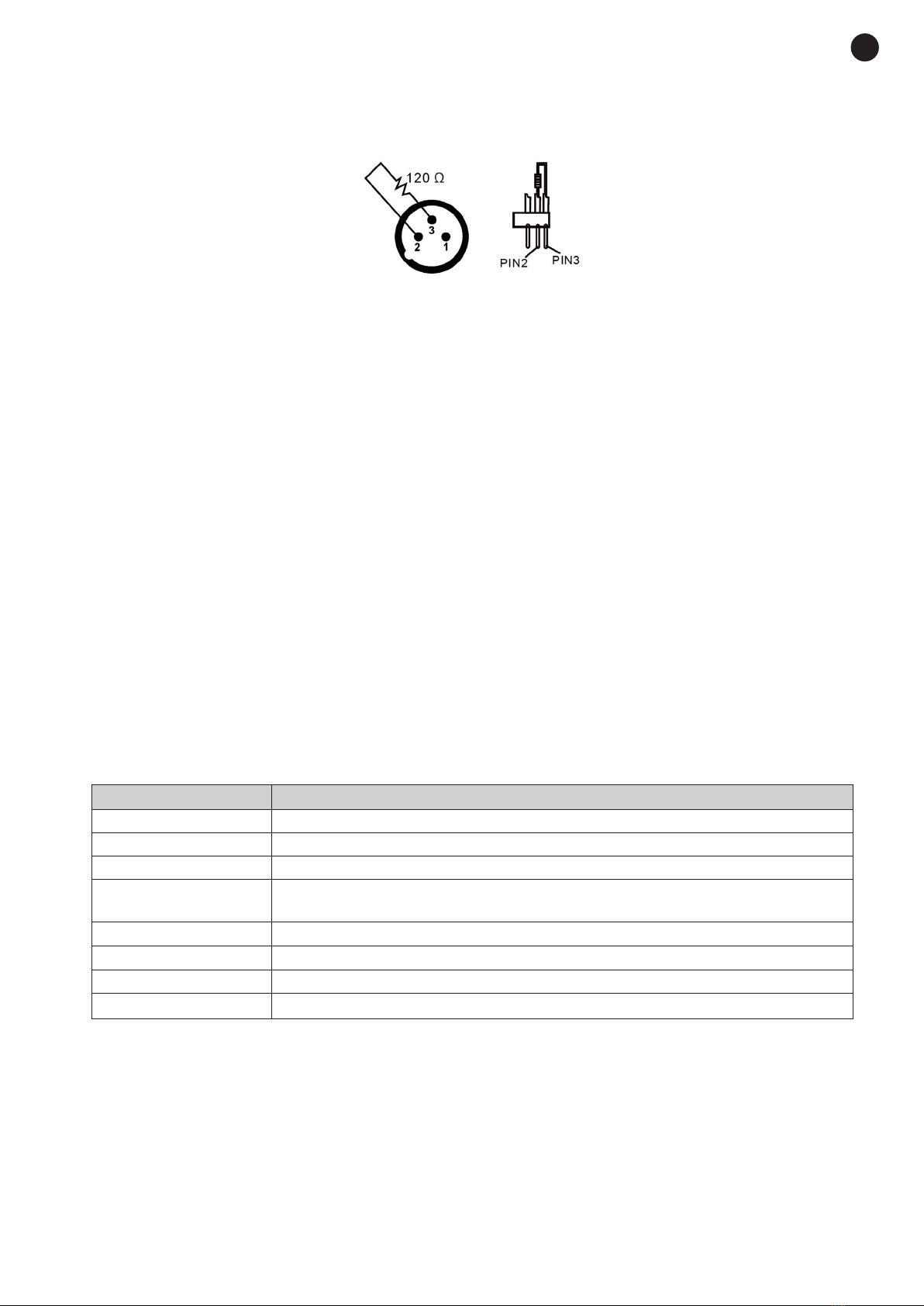

IMPORTANT: the complete length of cable used to interconnect the devices in a line must not exceed 100
meters. To prevent line interference, it is recommended that an electric terminator consisting of a 120 Ω
resistor be placed at the last element in the chain between pins 2 and 3 of the XLR DMX OUT connector of
the last element.
- Connect all the elements to the power supply and turn them on to start using them.
MASTER SLAVE CONTROL
The master-slave function allows several lights to operate in synchronization (same color and same move-
ments) without the need of a DMX controller.
- Cascade the BAR-73L you want to use.
- Select the slave mode (A001) on every light except the one you want to be the master ("MASTER"). These
lights are referred to as slave lights (SLAVE.
- At the MASTER light select any of the operating modes other than DMX control.
SECURITY RECOMMENDATIONS
- Do not under any circumstances access the internal parts of the device.
- Make sure that the device is at least 50 cm away from flammable substances or elements.
- Looking at the rays from any distance less that 15 cm can cause serious damage to the eyes, as can
direct exposure to radiation for more than 10 seconds.
- Continuously switching the unit on and off will result in a decreased life span of the unit.
- These devices should only be used in areas that are refrigerated and under cover.
- Do not move or handle the appliance while it is connected to the mains and in operation.
- Do not modify the lighting elements of the device without technical supervision or with any materials that
are not approved by the supplier.
TECHNICAL SPECIFICATIONS
BAR-73L
LED 24 x 3 W, LED RGB (3 in 1)
DMX CHANNELS 2, 3, 4, 6, 7, 12 or 24 channels
INPUTS DMX IN, 3 pin XLR
OUTPUTS DMX OUT, 3 pin XLR
POWER OUT, 4 A maximum
CONTROLS Configuration screen
POWER SUPPLY 100-240 V AC, 80 W
DIMENSIONS 1,020 x 65 x 65 mm depth
ACCESSORIES Adjustable mounting bracket

ES
- 8 -
DESCRIPCIÓN
- Barra LED RGB.
- LEDs controlables individualmente en grupos de 12, 6 o 3.
- Funcionamiento en modo automático, manual (ajuste de colores, estrobo blanco), activación por sonido,
control DMX y maestro/esclavo.
- Selección de colores, estrobo y modo de funcionamiento mediante pantalla integrada.
- Selección de colores, dimmer, estrobo, efectos y velocidad de transición ajustable mediante controladora
DMX.
- Soporte de fijación en pared o anclaje volado.
- Carcasa de metal compacta de 1 metro de largo.
- Ideal para escenarios pequeños-medianos, salas, exposiciones y eventos.
- Instalación ampliable con conexión en cascada.
- Micrófono incorporado.
CONTROLES Y FUNCIONES
PANEL POSTERIOR
9
LED BAR 24 x 3 W
BAR-73L
POWER OUT
4 A MAX.
CAUTION : SHOCK HAZARD -D ONOT OPEN
RISK OF FIRE-REPLACE FUSEAS MARKED
CAUTI ON
RISKOF ELECTRIC SHOCK
DONOT OPEN
1 2 3 4 5 6 7 8
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
1.- Alimentación 100-240 V CA.
2.- GND: tornillo para la conexión de tierra del equipo.
3.- Micrófono.
4.- MODE : permite cambiar el modo de funcionamiento.
5.- SET : aumenta/disminuye el valor del modo seleccionado.
6.- PANTALLA: muestra el modo actual de funcionamiento del equipo.
7.- DMX IN: entrada de señal de control, conector XLR 3 pines.
8.- DMX OUT: salida de señal de control, conector XLR 3 pines.
9.- Salida de alimentación, 5’5 A máximo.

ES
- 9 -
CONEXIÓN Y FUNCIONAMIENTO
Seleccione el modo de funcionamiento pulsando los botones MODE. Para realizar cambios dentro de un
modo utilice los botones SET.
La siguiente tabla le muestra todos los modos de funcionamiento y los valores posibles de configuración
de cada modo.
MODO VALOR FUNCIÓN
CONTROL
DMX
A - - - 001-512 Control DMX 2 canales. Valor: dirección DMX
C - - - 001-512 Control DMX 3 canales. Valor: dirección DMX
d - - - 001-512 Control DMX 4 canales. Valor: dirección DMX
E - - - 001-512 Control DMX 6 canales. Valor: dirección DMX
H - - - 001-512 Control DMX 7 canales. Valor: dirección DMX
L - - - 001-512 Control DMX 12 canales. Valor: dirección DMX
P - - - 001-512 Control DMX 24 canales. Valor: dirección DMX
MANUAL
r - - - 000-255 Crear color mediante la mezcla de intensidades de rojo (r - - -), verde (G - - -) y
azul (b - - -).
Valor: intensidad de color (00: mínimo, 255: máximo)
G - - - 000-255
b - - - 000-255
FF - - 00-20 Luz estrobo blanca. Valor: velocidad (00: lento, 20: muy rápido)
AUTO
1J - - 00-20 Efectos barrido 1. Valor: velocidad (00: lento, 20: muy rápido)
2J - - 00-20 Efectos barrido 2. Valor: velocidad (00: lento, 20: muy rápido)
3J - - 00-20 Efectos barrido 3. Valor: velocidad (00: lento, 20: muy rápido)
4J - - 00-20 Efectos barrido 4. Valor: velocidad (00: lento, 20: muy rápido)
5J - - 00-20 Efectos barrido 5. Valor: velocidad (00: lento, 20: muy rápido)
6J - - 00-20 Efectos barrido 6. Valor: velocidad (00: lento, 20: muy rápido)
7J - - 00-20 Efectos barrido 7. Valor: velocidad (00: lento, 20: muy rápido)
8J - - 00-20 Efectos barrido 8. Valor: velocidad (00: lento, 20: muy rápido)
9J - - 00-20 Efectos barrido 9. Valor: velocidad (00: lento, 20: muy rápido)
1d - - 00-20 Efectos degradado 1. Valor: velocidad (00: lento, 20: muy rápido)
2d - - 00-20 Efectos degradado 2. Valor: velocidad (00: lento, 20: muy rápido)
3d - - 00-20 Efectos degradado 3. Valor: velocidad (00: lento, 20: muy rápido)
4d - - 00-20 Efectos degradado 4. Valor: velocidad (00: lento, 20: muy rápido)
5d - - 00-20 Efectos degradado 5. Valor: velocidad (00: lento, 20: muy rápido)
6d - - 00-20 Efectos degradado 6. Valor: velocidad (00: lento, 20: muy rápido)
SONIDO SU - - 00-20 Activación por sonido. Valor: sensibilidad de micrófono (00: min., 20: máx.)
CONTROL DMX
Para controlar el aparato mediante controladora DMX:
- Seleccione el modo de funcionamiento DMX que desee: 2, 3, 4, 6, 7, 12 o 24 canales como se muestra
en la tabla superior. Utilice el botón MODE.
- Seleccione la dirección DMX para el control de esta barra led con un valor entre 1 y 512. Utilice los
botones SET.
- A continuación se indican las funciones de cada canal en los distinto modos de funionamiento DMX:

ES
- 10 -
2 canales (A):
CANAL VALOR FUNCIÓN
CH1
000-011 Sin efecto
012-023 Color LED: Rojo
024-035 Color LED: Verde
036-047 Color LED: Azul
048-059 Color LED: Amarillo
060-071 Color LED: Magenta
072-083 Color LED: Cian
084-095 Color LED: Blanco
096-107 Efecto 1
108-119 Efecto 2
120-132 Efecto 3
133-143 Efecto 4
144-155 Efecto 5
156-167 Efecto 6
168-179 Efecto 7
180-191 Efecto 8
192-203 Efecto 9
204-217 Efecto 10
218-227 Efecto 11
228-239 Efecto 12
240-251 Efecto 13
252-255 Activación por sonido
CH2 000-255 Velocidad, de lenta a rápida
3 canales (C):
CANAL VALOR FUNCIÓN
CH1 000-255 Intensidad de rojo
CH2 000-255 Intensidad de verde
CH3 000-255 Intensidad de azul
4 canales (d):
CANAL VALOR FUNCIÓN
CH1 000-255 Intensidad del luz general
CH2 000-255 Intensidad de rojo
CH3 000-255 Intensidad de verde
CH4 000-255 Intensidad de azul
6 canales (E):
CANAL VALOR FUNCIÓN
CH1 000-255
leds 1 a 12
Intensidad de rojo
CH2 000-255 Intensidad de verde
CH3 000-255 Intensidad de azul
CH4 000-255
leds 13 a 24
Intensidad de rojo
CH5 000-255 Intensidad de verde
CH6 000-255 Intensidad de azul

ES
- 11 -
7 canales (H):
CANAL VALOR FUNCIÓN
CH1 000-255 Intensidad del luz general
CH2 000-255 Intensidad de rojo
CH3 000-255 Intensidad de verde
CH4 000-255 Intensidad de azul
CH5 000-255 Velocidad del estrobo RGB
CH6
000-011 Sin efecto
012-023 Color LED: Rojo
024-035 Color LED: Verde
036-047 Color LED: Azul
048-059 Color LED: Amarillo
060-071 Color LED: Magenta
072-083 Color LED: Cian
084-095 Color LED: Blanco
096-107 Efecto 1
108-119 Efecto 2
120-132 Efecto 3
133-143 Efecto 4
144-155 Efecto 5
156-167 Efecto 6
168-179 Efecto 7
180-191 Efecto 8
192-203 Efecto 9
204-217 Efecto 10
218-227 Efecto 11
228-239 Efecto 12
240-251 Efecto 13
252-255 Activación por sonido
CH7 000-255 Velocidad, de lenta a rápida
12 canales (L):
CANAL VALOR FUNCIÓN
CH1 000-255
leds 1 a 12
Intensidad de rojo
CH2 000-255 Intensidad de verde
CH3 000-255 Intensidad de azul
CH4 000-255
leds 13 a 12
Intensidad de rojo
CH5 000-255 Intensidad de verde
CH6 000-255 Intensidad de azul
CH7 000-255
leds 13 a 18
Intensidad de rojo
CH8 000-255 Intensidad de verde
CH9 000-255 Intensidad de azul
CH10 000-255
leds 19 a 24
Intensidad de rojo
CH11 000-255 Intensidad de verde
CH12 000-255 Intensidad de azul

ES
- 12 -
24 canales (P):
CANAL VALOR FUNCIÓN
CH1 000-255
leds 1 a 3
Intensidad de rojo
CH2 000-255 Intensidad de verde
CH3 000-255 Intensidad de azul
CH4 000-255
leds 4 a 6
Intensidad de rojo
CH5 000-255 Intensidad de verde
CH6 000-255 Intensidad de azul
CH7 000-255
leds 7 a 9
Intensidad de rojo
CH8 000-255 Intensidad de verde
CH9 000-255 Intensidad de azul
CH10 000-255
leds 10 a 12
Intensidad de rojo
CH11 000-255 Intensidad de verde
CH12 000-255 Intensidad de azul
CH13 000-255
leds 13 a 15
Intensidad de rojo
CH14 000-255 Intensidad de verde
CH15 000-255 Intensidad de azul
CH16 000-255
leds 16 a 18
Intensidad de rojo
CH17 000-255 Intensidad de verde
CH18 000-255 Intensidad de azul
CH19 000-255
leds 19 a 21
Intensidad de rojo
CH20 000-255 Intensidad de verde
CH21 000-255 Intensidad de azul
CH22 000-255
leds 22 a 24
Intensidad de rojo
CH23 000-255 Intensidad de verde
CH24 000-255 Intensidad de azul
- Es posible conectar varios equipos en cascada para ser manejados conjuntamente (si están en la misma
dirección DMX) o por separado (si están en distintas dirección DMX).
Conecte un cable XLR entre la entrada DMX IN del aparato y la salida DMX OUT de la controladora
DMX si es el primer elemento de la cadena, o la salida DMX OUT del anterior elemento de la cadena de
iluminación de su instalación.
También se pueden alimentar del mismo modo de una lámpara a las siguientes de la cadena como se
muestra en la imagen.
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
DMX OUTDMX IN
POWER IN
POWER IN POWER OUT
POWER OUT
DMX IN DMX OUT
DMX IN
DMX CONTROLLER
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
Para interconectarlos debe utilizar cables XLR con la siguiente configuración:
1 2
3
Masa
XLR macho (vista pines)
Señal +
Señal -
1 2
3
Massa
XLR macho (vista pinos)
Sinal +
Sinal -
1 2
3
Ground
Male XLR (pin view)
Signal +
Signal -
1 2
3
Masse
XLR mâle (vue broches)
Signal +
Signal -
ES
PT
EN
FR

ES
- 13 -
IMPORTANTE: el cableado total de interconexión de equipos en una línea no debe exceder los 100 metros.
Para prevenir interferencias en la línea, es conveniente situar en el último elemento de la cadena un termi-
nador de línea que consiste en una resistencia de 120 Ω entre los terminales 2 y 3 del conector XLR DMX
OUT del último elemento.
- Conecte todos los elementos a la red eléctrica y enciéndalos para comenzar a utilizarlos.
CONTROL MAESTRO ESCLAVO
The master-slave function allows several lights to operate in synchronization (same color and same move-
ments) without the need of a DMX controller.
- Cascade the BAR-73L you want to use.
- Select the slave mode (A001) on every light except the one you want to be the master ("MASTER"). These
lights are referred to as slave lights (SLAVE.
- At the MASTER light select any of the operating modes other than DMX control.
RECOMENDACIONES DE SEGURIDAD
- No acceda al interior del aparato bajo ningún concepto.
- Asegúrese de que el aparato se encuentra al menos a 50 cm de sustancias o elementos inflamables.
- No observe los rayos a una distancia inferior a 15 cm ni un tiempo máximo de radiación directa de 10
segundos para evitar lesiones oculares graves.
- No apague y encienda continuamente el equipo para prevenir un descenso de la vida útil del aparato.
- Utilice estos aparatos únicamente en espacios cubiertos y refrigerados.
- No mueva o manipule el aparato mientras esté conectado a la red eléctrica y en funcionamiento.
- No modifique los elementos luminosos del aparato sin supervisión técnica ni con material no garantizado
por el proveedor.
ESPECIFICACIONES TÉCNICAS
BAR-73L
LED 24 x 3 W, LED RGB (3 en 1)
DMX CHANNELS 2, 3, 4, 6, 7, 12 ó 24 canales
ENTRADAS DMX IN, XLR 3 pines
SALIDAS DMX OUT, XLR 3 pines
POWER OUT, 4 A máximo
CONTROLES Pantalla de configuración
ALIMENTACIÓN 100-240 V CA, 80 W
MEDIDAS 1.020 x 65 x 65 mm fondo
ACCESORIOS Soportes de fijación orientables

ES
- 14 -
FR
- 14 -
DESCRIPTION
- Barre LED RGB.
- LEDs contrôlables individuellement en groupes de 12, 6 ou 3.
- Fonctionnement en mode automatique, manuel (réglage de couleurs, strobo blanc), activation par son,
contrôle DMX et maître/esclave.
- Sélection de couleurs, strobo et mode de fonctionnement par écran intégré.
- Sélection de couleurs, dimmer, strobo, effets et vitesse de transition réglable par DMX.
- Support de fixation au mur ou ancrage.
- Idéal pour les petites-moyennes scènes, salles, expositions et événements.
- Installation extensible avec connexion en cascade.
- Microphone incorporé.
CONTRÔLES ET FONCTIONS
PANNEAU ARRIÈRE
9
LED BAR 24 x 3 W
BAR-73L
POWER OUT
4 A MAX.
CAUTION : SHOCK HAZARD -D ONOT OPEN
RISK OF FIRE-REPLACE FUSEAS MARKED
CAUTI ON
RISKOF ELECTRIC SHOCK
DONOT OPEN
1 2 3 4 5 6 7 8
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
1.- Alimentation 100-240 V CA.
2.- GND : vis pour la connexion de terre de l’appareil.
3.- Microphone.
4.- MODE : permet de changer le mode de fonctionnement.
5.- SET : augmente/diminue la valeur du mode selectionné.
6.- ÉCRAN : indique le mode actuel de fonctionnement de l’appareil.
7.- DMX IN : entrée de signal de contrôle, connecteur XLR 3 broches.
8.- DMX OUT : sortie de signal de contrôle, connecteur XLR 3 broches.
9.- POWER OUT : sortie d’alimentation, 5’5 A maximum.

ES
- 15 -
FR
- 15 -
CONNEXION ET FONCTIONNEMENT
Sélectionnez le mode de fonctionnement en appuyant sur les boutons MODE. Pour réaliser les modifica-
tions dans un mode, utilisez les boutons SET.
Le tableau ci-après vous indique tous les modes de fonctionnement et les valeurs possibles de configura-
tion de chaque mode.
MODE VALEUR FONCTION
DMX
CONTROL
A - - - 001-512 Contrôle DMX 2 canaux. Valeur : direction DMX
C - - - 001-512 Contrôle DMX 3 canaux. Valeur : direction DMX
d - - - 001-512 Contrôle DMX 4 canaux. Valeur : direction DMX
E - - - 001-512 Contrôle DMX 6 canaux. Valeur : direction DMX
H - - - 001-512 Contrôle DMX 7 canaux. Valeur : direction DMX
L - - - 001-512 Contrôle DMX 12 canaux. Valeur : direction DMX
P - - - 001-512 Contrôle DMX 24 canaux. Valeur : direction DMX
MANUAL r - - - 000-255
Créer couleur avec mix d’intensités de rouge (r - - -), vert (G - - -) et bleu (b - - -).
Valeur : intensité de couleur (00 : minimum, 255 : maximum)
G - - - 000-255
b - - - 000-255
FF - - 00-20 Lumière strobe blanc. Valeur : vitesse (00 : lent, 20 : très rapide)
AUTO 1J - - 00-20 Effets balayage 1. Valeur : vitesse (00 : lent, 20 : très rapide)
2J - - 00-20 Effets balayage 2. Valeur : vitesse (00 : lent, 20 : très rapide)
3J - - 00-20 Effets balayage 3. Valeur : vitesse (00 : lent, 20 : très rapide)
4J - - 00-20 Effets balayage 4. Valeur : vitesse (00 : lent, 20 : très rapide)
5J - - 00-20 Effets balayage 5. Valeur : vitesse (00 : lent, 20 : très rapide)
6J - - 00-20 Effets balayage 6. Valeur : vitesse (00 : lent, 20 : très rapide)
7J - - 00-20 Effets balayage 7. Valeur : vitesse (00 : lent, 20 : très rapide)
8J - - 00-20 Effets balayage 8. Valeur : vitesse (00 : lent, 20 : très rapide)
9J - - 00-20 Effets balayage 9. Valeur : vitesse (00 : lent, 20 : très rapide)
1d - - 00-20 Effets dégradé 1. Valeur : vitesse (00 : lent, 20 : très rapide))
2d - - 00-20 Effets dégradé 2. Valeur : vitesse (00 : lent, 20 : très rapide)
3d - - 00-20 Effets dégradé 3. Valeur : vitesse (00 : lent, 20 : très rapide)
4d - - 00-20 Effets dégradé 4. Valeur : vitesse (00 : lent, 20 : très rapide)
5d - - 00-20 Effets dégradé 5. Valeur : vitesse (00 : lent, 20 : très rapide)
6d - - 00-20 Effets dégradé 6. Valeur : vitesse (00 : lent, 20 : très rapide)
SOUND SU - - 00-20 Activation par son. Valeur : sensibilité du microphone (00 : min. 20 : max.)
CONTRÔLE DMX
Pour contrôler l’appareil par DMX :
- Sélectionnez le mode de focntionnement DMX que vous souhaitez : 2, 3, 4, 6, 7, 12 ou 24 canaux comme
indiqué sur le tableau ci-dessus. Utilisez le bouton MODE.
- Sélectionnez la direction DMX pour le contrôle de cette barre led avec une valeur entre 1 et 512. Utilisez
les boutons SET.
- Vous trouverez ci-joint les fonctions de chaque canal dans les différents modes de fonctionnement DMX:

ES
- 16 -
FR
- 16 -
2 canaux (A):
CANAL VALEUR FONCTION
CH1
000-011 Sans effet
012-023 Couleur LED : Rouge
024-035 Couleur LED : Vert
036-047 Couleur LED : Bleu
048-059 Couleur LED : Jaune
060-071 Couleur LED : Magenta
072-083 Couleur LED : Cian
084-095 Couleur LED : Blanc
096-107 Effet 1
108-119 Effet 2
120-132 Effet 3
133-143 Effet 4
144-155 Effet 5
156-167 Effet 6
168-179 Effet 7
180-191 Effet 8
192-203 Effet 9
204-217 Effet 10
218-227 Effet 11
228-239 Effet 12
240-251 Effet 13
252-255 Activation par son
CH2 000-255 Vitesse, de lent à rapide
3 canaux (C):
CANAL VALEUR FONCTION
CH1 000-255 Intensité de rouge
CH2 000-255 Intensité de vert
CH3 000-255 Intensité de bleu
4canaux (d):
CANAL VALEUR FONCTION
CH1 000-255 Intensité de la lumière générale
CH2 000-255 Intensité de rouge
CH3 000-255 Intensité de vert
CH4 000-255 Intensité de bleu
6 canaux (E):
CANAL VALEUR FONCTION
CH1 000-255
leds 1 à 12
Intensité de rouge
CH2 000-255 Intensité de vert
CH3 000-255 Intensité de bleu
CH4 000-255
leds 13 à 24
Intensité de rouge
CH5 000-255 Intensité de vert
CH6 000-255 Intensité de bleu

ES
- 17 -
FR
- 17 -
7 canaux (H):
CANAL VALEUR FONCTION
CH1 000-255 Intensité del lumière générale
CH2 000-255 Intensité de rouge
CH3 000-255 Intensité de vert
CH4 000-255 Intensité de bleu
CH5 000-255 Vitesse du strobo RGB
CH6
000-011 Sans effet
012-023 Couleur LED : Rouge
024-035 Couleur LED : Vert
036-047 Couleur LED : Bleu
048-059 Couleur LED : Jaune
060-071 Couleur LED : Magenta
072-083 Couleur LED : Cian
084-095 Couleur LED : Blanc
096-107 Effet 1
108-119 Effet 2
120-132 Effet 3
133-143 Effet 4
144-155 Effet 5
156-167 Effet 6
168-179 Effet 7
180-191 Effet 8
192-203 Effet 9
204-217 Effet 10
218-227 Effet 11
228-239 Effet 12
240-251 Effet 13
252-255 Activation par son
CH7 000-255 Vitesse, de lent à rapide
12 canaux (L):
CANAL VALEUR FONCTION
CH1 000-255
leds 1 à 12
Intensité de rouge
CH2 000-255 Intensité de vert
CH3 000-255 Intensité de bleu
CH4 000-255
leds 13 à 12
Intensité de rouge
CH5 000-255 Intensité de vert
CH6 000-255 Intensité de bleu
CH7 000-255
leds 13 à 18
Intensité de rouge
CH8 000-255 Intensité de vert
CH9 000-255 Intensité de bleu
CH10 000-255
leds 19 à 24
Intensité de rouge
CH11 000-255 Intensité de vert
CH12 000-255 Intensité de bleu

ES
- 18 -
FR
- 18 -
24 canaux (P):
CANAL VALEUR FONCTION
CH1 000-255
leds 1 à 3
Intensité de rouge
CH2 000-255 Intensité de vert
CH3 000-255 Intensité de bleu
CH4 000-255
leds 4 à 6
Intensité de rouge
CH5 000-255 Intensité de vert
CH6 000-255 Intensité de bleu
CH7 000-255
leds 7 à 9
Intensité de rouge
CH8 000-255 Intensité de vert
CH9 000-255 Intensité de bleu
CH10 000-255
leds 10 à 12
Intensité de rouge
CH11 000-255 Intensité de vert
CH12 000-255 Intensité de bleu
CH13 000-255
leds 13 à 15
Intensité de rouge
CH14 000-255 Intensité de vert
CH15 000-255 Intensité de bleu
CH16 000-255
leds 16 à 18
Intensité de rouge
CH17 000-255 Intensité de vert
CH18 000-255 Intensité de bleu
CH19 000-255
leds 19 à 21
Intensité de rouge
CH20 000-255 Intensité de vert
CH21 000-255 Intensité de bleu
CH22 000-255
leds 22 à 24
Intensité de rouge
CH23 000-255 Intensité de vert
CH24 000-255 Intensité de bleu
- Il est possible de connecter plusieurs appareils en cascade pour les utilser ensemble (s’ils sont dans la
même direction DMX) ou séparemment (s’ils sont dans différentes directions DMX).
Connectez un câble XLR entre l’entrée DMX IN de l’appareil et la sortie DMX OUT du DMX si c’est le
premier élément de la chaîne, ou la sortie DMX OUT de l’élément antérieur de la chaîne d’illumination de
votre installation.
Vous pouvez aussi alimenter de la même façon d’une lampe aux suivantes de la chaîne, comme indiqué
sur l’image ci-dessous.
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
DMX OUTDMX IN
POWER IN
POWER IN POWER OUT
POWER OUT
DMX IN DMX OUT
DMX IN
DMX CONTROLLER
LED BAR 24 x 3 W
BAR-73L
POWEROUT
4A MAX.
DMXOUTDMXIN
GND
POWERIN
MODE SET
~110-240V AC. 50/60 Hz FUSE: 5 A
POWERCONSUMPTION: 60 W
CAUTION: SHOCK HAZARD - DO NOT OPEN
RISKOF FIRE-REPLACE FUSE AS MARKED
CAUTIO N
RISKOFELECTRIC SHOCK
DONOTOPEN
Pour les interconnecter, vous devez utiliser des câbles XLR avec la configuration suivante :
1 2
3
Masa
XLR macho (vista pines)
Señal +
Señal -
1 2
3
Massa
XLR macho (vista pinos)
Sinal +
Sinal -
1 2
3
Ground
Male XLR (pin view)
Signal +
Signal -
1 2
3
Masse
XLR mâle (vue broches)
Signal +
Signal -
ES
PT
EN
FR

ES
- 19 -
FR
- 19 -
IMPORTANT : le câblage total d’interconnexion des appareils dans une ligne ne doit pas dépasser les 100
mètres. Para prévenir des interférences dans la ligne, il est nécéssaire de placer dans le dernier élément
de la chaîne une résistence de 120 Ω entre les terminaux 2 et 3 du connecteur XLR DMX OUT du dernier
élément.
- Connectez tous les éléments au réseau électrique et allumez-les pour commencer à les utiliser.
CONTRÔLE MAÎTRE-ESCLAVE (“MASTER-SLAVE”)
Le fonctionnement maître-esclave permet que, sin necesidad de una controladora DMX, varias luces funcio-
nen sincronizadas (mismo color y mismos movimientos).
- Connectez en cascade les BAR-73L que vous souhaitez utiliser.
- Sélectionnez le mode esclave (SLAu) sur toutes les lumières sauf la principale (maître “MASTER”). Ces
lumières s’appeleront esclave (SLAVE)
- Dans la lumière MASTER, sélectionnez n'importe quel mode de fonctionnement qui ne soit pas de
contrôle par DMX.
RECOMMENDATIONS DE SÉCURITÉ
- N’ouvrez en aucun cas l’intérieur de l’appareil.
- Vérifiez que l’appareil se trouve à moins de 50 cm de substances ou éléments inflammables.
- N’observez pas les rayons à une distance inférieure à 15 cm ni un temps au maximum de 10 secondes
de radiation directe pour éviter de graves lésions oculaires.
- N’éteignez pas ni allumez sans cesse l’appareil pour éviter une baisse de vie utile de celui-ci.
- Utilisez ces appareils uniquement dans des espaces fermés et espacios cubiertos et réfrigérés.
- Ne touchez ni manipulez l’appareil pendant qu’il est connecté au réseau électrique et en fonctionnement.
- Ne changez pas les éléments lumineux de l’appareil sans assistance technique ni avec matériel non
garanti par le fournisseur.
SPÉCIFICATIONS TECHNIQUES
BAR-73L
LED 24 x 3 W, LED RGB (3 en 1)
CANAUX DMX 2, 3, 4, 6, 7, 12 ou 24 canaux
ENTRÉES DMX IN, XLR 3 pins
SORTIES DMX OUT, XLR 3 pins
POWER OUT, 4 A maximum
CONTRÔLES Écran de configuration
ALIMENTATION 100-240 V CA, 80 W
DIMENSIONS 1.020 x 65 x 65 mm profondeur
ACCÉSSOIRES Supports de fixation orientables

PT
- 20 -
DESCRIÇÃO
- Barra LED RGB.
- LEDs controláveis individualmente em grupos de 12, 6 ou 3.
- Funcionamento em modo automático, manual (ajuste de cores, estroboscópio branco), ativação por
som, controlo DMX e principal/secundário.
- Seleção de cores, estroboscópio e modo de funcionamento por ecrã integrado.
- Seleção de cores, dimmer, estroboscópio, efeitos e velocidade de transição ajustável por controladora
DMX.
- Suporte de fixação em parede ou fixação elevada.
- Estrutura em metal compacta de 1 metro de comprimento.
- Ideal para cenários pequeno-médios, salões, exposições e eventos.
- Instalação ampliável com ligação em cascata.
- Microfone incorporado.
CONTROLOS Y FUNÇÕES
PAINEL POSTERIOR
9
LED BAR 24 x 3 W
BAR-73L
POWER OUT
4 A MAX.
CAUTION : SHOCK HAZARD -D ONOT OPEN
RISK OF FIRE-REPLACE FUSEAS MARKED
CAUTI ON
RISKOF ELECTRIC SHOCK
DONOT OPEN
1 2 3 4 5 6 7 8
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
DMX OUTDMX IN
GND
POWER IN
MODE SET
~110-240 V AC. 50/60 Hz FUSE: 5 A
POWER CONSUMPTION: 60 W
1.- Alimentação 100-240 V CA.
2.- GND: parafuso para a ligação de terra do equipamento.
3.- Microfone.
4.- MODE : permite alterar o modo de funcionamento.
5.- SET : aumenta/diminui o valor do modo selecionado.
6.- SCREEN: apresenta o modo atual de funcionamento do equipamento.
7.- DMX IN: entrada de sinal de controlo, conetor XLR 3 pinos.
8.- DMX OUT: saída de sinal de controlo, conetor XLR 3 pinos.
9.- POWER OUT: Saída de alimentação, 5’5 A máximo.
