Eldes ESIM151 User manual

GSM APSAUGOS IR VALDYMO SISTEMA
GSM SECURITY AND CONTROL SYSTEM · GSM    
ESIM151
LT EN RU

Copyright © “ELDES UAB”, 2009. Visos teisės saugomos
Draudžiama kopijuoti, kaupti ar perduoti tretiesiems asmenims, šiame dokumente esančią informaciją, ar bet kokią dokumento dalį be išankstinio raštiško
“ELDES UAB” sutikimo. “ELDES UAB” pasilieka teisę be išankstinio įspėjimo tobulinti ar keisti bet kuriuos dokumente paminėtus gaminius, taip pat patį
dokumentą. Šiuo ELDES UAB deklaruoja, kad ši GSM apsaugos ir valdymo sistema ESIM151 atitinka esminius reikalavimus ir kitas 1999/5/EC Direktyvos
nuostatas. Jos atitikties deklaraciją galima rasti šiame tinklalapyje: www.eldes.lt/ce
Vartotojo vadovas v1.0
Saugos informacija
Kad užtikrinti jūsų ir aplinkinių saugumą prašome perskaityti šias taisykles, bei laikytis visų vartotojo vadove esančių montavimo ins-
trukcijų ir nurodymų:
• GSM apsaugos ir valdymo sistema ESIM151 (toliau – sistema) turi įmontuotą radijo siųstuvą,
veikiantį GSM900 ir GSM1800 tinkluose
• Nenaudokite sistemos ten, kur ji gali sukelti trikdžius ar pavojų.
• Nemontuokite sistemos prie medicininės aparatūros ar prietaisų, jei jie to reikalauja.
• Nenaudokite sistemos sprogiose vietose.
• Sistema nėra atspari drėgmei, cheminei aplinkai, bei mechaniniams poveikiams.
• Neremontuokite sistemos patys.
• Sistemos ženklinimo lipdukas yra apatinėje įrenginio pusėje.
Sistema ESIM151 yra ribotos prieigos zonos įrenginys. Sistemą montuoti ir remontuoti gali tik asmuo turintis žinių apie ben-
druosius saugos reikalavimus ir pakankamą tam darbui kvalikaciją.
Prieš pradedant montavimo ar derinimo darbus privaloma atjungti įrenginio maitinimą. Draudžiama liesti įrenginį ar atlikti
derinimo darbus žaibuojant.
Sistema turi būti maitinama iš 10-24V 50Hz ~200mA kintamos srovės arba 10-24V 200mA nuolatinės srovės maitinimo
šaltinio, kuris privalo tenkinti LST EN 60950-1 standarto reikalavimus ir būti lengvai pasiekiamas.
Kiekvienas prie sistemos ESIM151 prijungtas susietasis įrenginys (kompiuteris, jutikliai, rėlės ir pan.) privalo tenkinti LST
EN 60950-1 standarto reikalavimus.

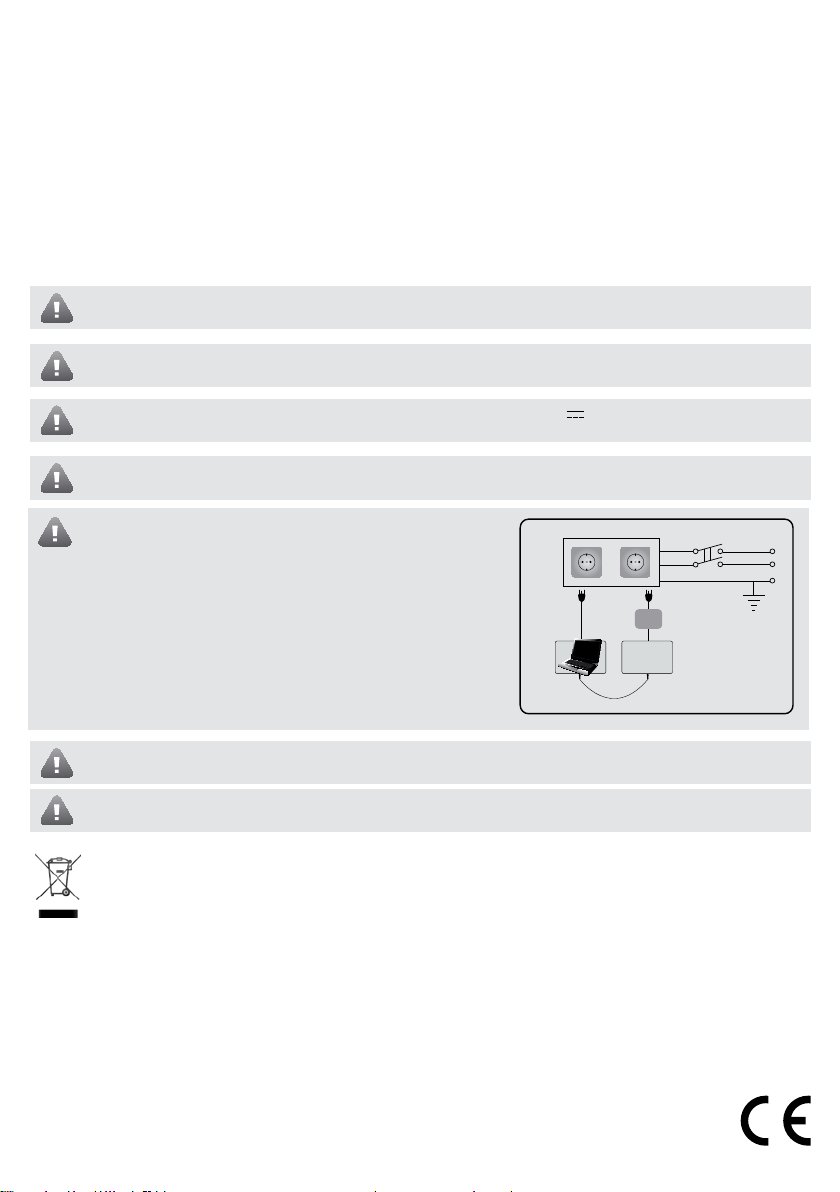

Sistemos išorinis maitinimo šaltinis gali būti prijungtas tik prie kinta-
mosios srovės tinklo, instaliavimo patalpoje, turinčio visiškai grandinę
nutraukiančią automatinę apsaugą. Automatinė apsauga turi suveikti
nuo trumpojo jungimo ar viršsrovių ir turėti dvipolį atjungimo įtaisą,
kuris nutraukia grandinę. Tarp nutrauktos grandinės kontaktų turi būti
ne mažesnis kaip 3mm tarpelis.
Saugiklio F1 tipas C1S 2.5A. Perdegusio saugiklio negalima keisti savarankiškai ir naudoti kitokį tipą nei nustatyta gamintojo.
Įrenginio pilnas išjungimas atliekamas išjungus išorinį elektros maitinimo šaltinio dvipolį atjungimo įtaisą arba kitą susietąjį
įrenginį iš kurio maitinama sistema ESIM151.
Pagal WEEE direktyvą, perbrauktos šiukšlių dėžės su ratais ženklas reiškia, kad nebetinkamą naudoti gaminį Europos Sąjungoje reikia
atiduoti perdirbti atskirai nuo kitų šiukšlių.
Phase
AC 230V
50 Hz/DC 24V
USB cable
Null
Grounding
ESIM151

Atsakomybės ribojimas
Pirkėjas sutinka, kad sistema sumažina plėšimo,
vagystės ar kitą riziką, tačiau tai nėra draudimas ar
garantija, kad paminėti veiksniai neįvyks, bei nebus
asmenų sužeidimų, ar turto praradimo, ar sunaiki-
nimo atvejų.
“ELDES UAB” neprisiima jokios atsakomybės už tie-
sioginę ar netiesioginę žalą ar nuostolius, taip pat
negautas pajamas, naudojantis sistema.
“ELDES UAB” atsakomybė, kiek tai leidžia galiojan-
tys įstatymai, neviršija produkto įsigijimo kainos.
Korinio ryšio paslaugas teikiantys GSM operatoriai
nėra susiję su “ELDES UAB” bendrove. Todėl ben-
drovė neprisiima jokios atsakomybės už tinklo pas-
laugas, jo aprėptį arba funkcionavimą.
Garantinis laikotarpis
“ELDES UAB” suteikia įsigytam produktui 24mėn.
garantiją.
Garantinis laikotarpis pradedamas skaičiuoti nuo
produkto pardavimo pirmam galutiniam vartotojui
datos. Garantija taikoma tik jei sistema buvo nau-
dota pagal paskirtį, laikantis visų vartotojo vadovo
instrukcijų, bei techninėje specikacijoje nustatytų
sąlygų ir maksimalių leistinų reikšmių. Pardavimo
data laikoma čekio, sąskaitos ar kito pardavimo
dokumento data.
Garantija netaikoma jei sistema buvo paveikta me-
chaniškai, cheminių medžiagų, drėgmės, korozijos,
skysčių, ekstremalių aplinkos veiksnių ar kitokių
force majeure aplinkybių.
Pakuotės sudėtis:
1. Sistema ESIM151 ..................................... .............1vnt
2. ESIM151 vartotojo vadovas ...............................1vnt
3. GSM antena................................................. ............1vnt
4. Tvirtinimo laikikliai .................................. ............3vnt
Apie vartotojo vadovą.
Greitas startas.
Šis dokumentas aprašo apie nuotolinio informavi-
TURINYS
1 Bendroji informacija
1.1 Paskirtis............................................................................................................4
1.2 Veikimo aprašymas......................................................................................4
1.3 Techninė specikacija.................................................................................5
1.4 Kontaktų paskirtis. .......................................................................................5
1.5 Pajungimo schema.............................................................................. ........6
1.6 Sistemos instaliavimas......................................................................... ......7
2. Sistemos paruošimas darbui ir pagrindinės valdymo komandos
2.1 Įrenginio kalbos pasirinkimas
bei SMS centro numerio patikrinimas.... ..............................................8
2.2 Slaptažodis ir jo keitimas................................... ........................................8
2.3 Vartotojo numeriai.................................................... ..................................9
2.3.1 Užprogramavimas arba keitimas.............. ................................9
2.3.2 Užprogramuotų numerių užklausa.................. ........................9
2.3.3 Užprogramuotų numerių trynimas............. .............................9
2.4 Laiko ir datos nustatymas............................... .................................................9
3. Papildomos sistemos galimybės
3.1 Aliarmo, atsistatymo tekstų ir valdiklio
pavadinimų keitimas.................................................... .........................10
3.2 Zonų įjungimas/išjungimas............................................................... .10
3.3 Informacinės SMS žinutės INFO......................................................... 11
3.4 Svetimų numerių uždraudimas........................................................ .11
3.5 Patalpos pasiklausymas mikrofonu................... .............................. 12
3.6 Valdiklio C1 valdymas. Laikmatis................................ ......................12
3.7 SMS žinučių pristatymas visiems vartotojams.............................12
3.8 Skambinimas visiems vartotojams.......... ........................................13
3.9 Kongūravimas pažengusiems vartotojams. .................................14
3.9.1 Papildomos Zonų (Įėjimų ) aliarmo ir atsistatymo
kongūravimo galimybės. ................................................... 25
3.9.2 Papildomos valdiklio C1 (rėlinio išėjimo) valdymo
ir kongūravimo galimybės ...............................................27
3.9.2.1 Skambučiais valdomo išėjimo nustatymai ...... 27
3.9.2.2 SMS žinutėmis
valdomo išėjimo nustatymai ................................28
3.9.2.3 Išėjimo valdymo nustatymai
pagal laiko įvykį .........................................................30
4. Priedas
4.1 Gamyklinių parametrų atstatymas................................. .................... 32
4.2 ESIM151 CongTool kongūravimo programa .............................32
4.3 Techninė pagalba..... .................................................................................32
mo sistemą ESIM151, jos veikimą, bei instaliavimą.
Prieš pradedant naudotis sistema būtina perskaityti vartotojo vadovą. Pirmame ir antrame skyriuje aprašyta informacija reikalinga
greitam startui. Trečiame ir ketvirtame – apie sistemos papildomas galimybes.

4
1. Bendroji informacija
1.1 Paskirtis
ESIM151 – tai mikroprocesorinis prietaisas, skirtas per GSM tinklą informuoti vartotojus apie aliarmą automatikos arba apsaugos
sistemose, taip pat bet kokios apsaugos centralės PGM išėjimų suveikimus ir valdyti vieną elektrinį prietaisą.
1.2 Veikimo aprašymas

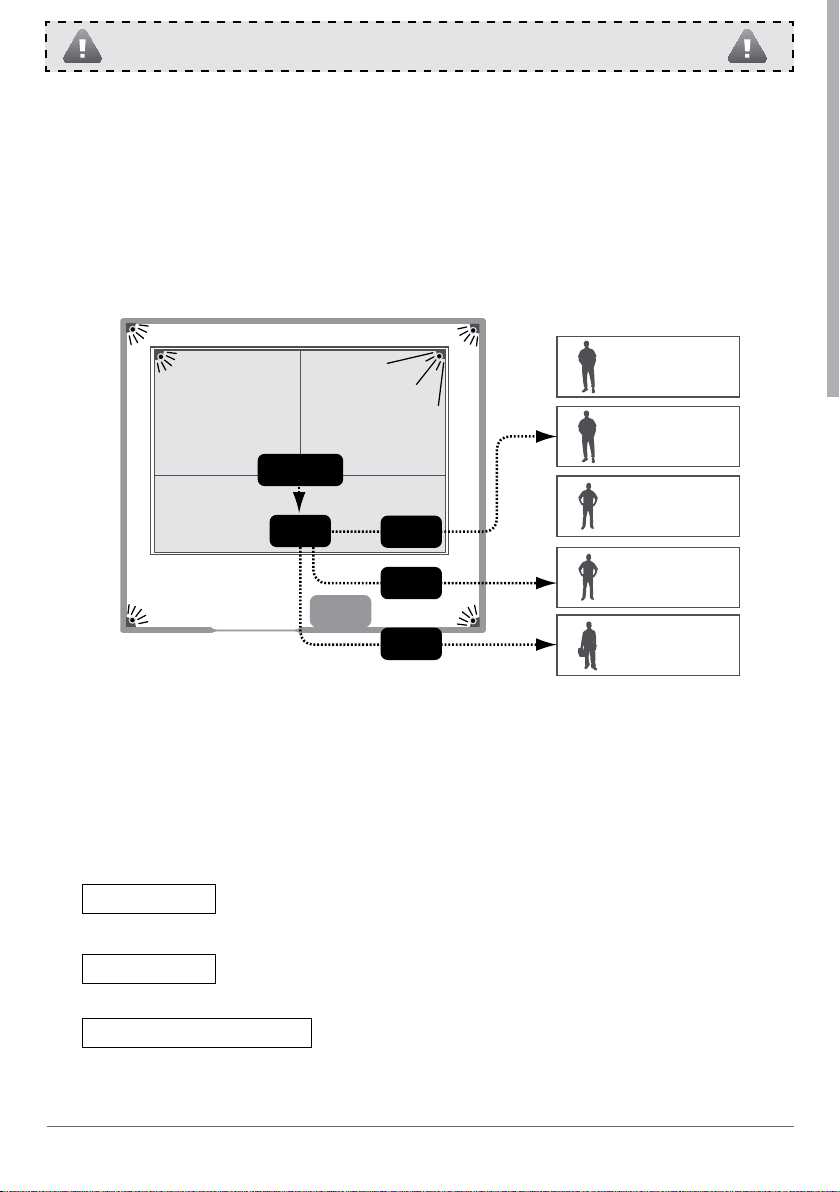

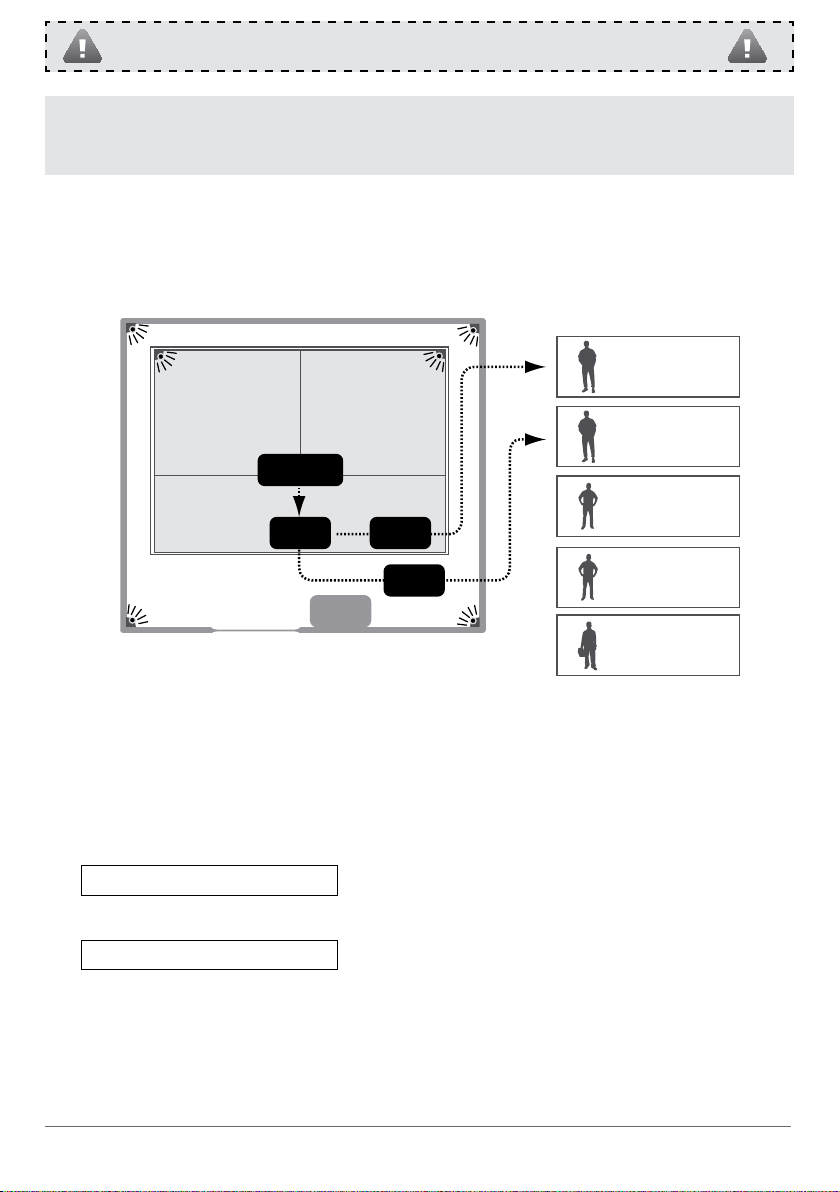

Gamyklinių nustatymų aprašymas.
Informavimo sistema ESIM151 veikia GSM tinkle. Ji veikia 24h režimu, t.y. visada reaguoja į įėjimo signalą.
Suveikus sirenai, judesio, priešgaisriniam, durų ar kitam jutikliui, arba PGM išėjimui ESIM151 sistema siunčia SMS žinutę ir skambina
užprogramuotais numeriais tol, kol atsilieps arba paspaus skambučio atmetimo mygtuką nors vienas iš galimų penkių vartotojų
arba skambinimą nutrauks mobilaus ryšio operatorius. Padėjus ragelį sistema sugrįš į prieš tai buvusią būseną. SMS žinutė su su-
veikusio įėjimo (zonos) tekstu siunčiama iki pirmo sėkmingo žinutės pristatymo vienam iš vartotojų arba kol bus išsiųsta visiems
vartotojams. Jei atsiliepsite - bus įjungtas mikrofonas, o jūs galėsite klausytis kas vyksta patalpoje. „Padėjus ragelį“ sistema sugrįš į
prieš tai buvusią aktyvią saugojimo būseną.
ESIM151 gali valdyti 1 elektrinį prietaisą (rėlę) iš bet kurio vartotojo GSM telefono siunčiant slaptažodį ir specialią komandą. Galite,
pavyzdžiui, įjungti šildymą, apšvietimą, pakelti vartus ar žaliuzes ir kt.
Jei į sistemą bandytų prisiskambinti svetimas telefono numeris, ar būtų priimta SMS žinutė su klaidingu slaptažodžiu – sistema tai
ignoruotų.
Kitų kongūruojamų sistemos galimybių sarašas.
Įėjimų tipai Normaliai atviras NO Suveikimas tik padavus signalą.
Normaliai uždaras NC Suveikimas tik išjungus signalą.
Įvykio aktyvavimo būdai
Įvykis suveikus įėjimui (Alarm) SMS siunčiamas padavus signalą į įėjimą.
Įvykis atsistačius įėjimui (Restore) SMS siunčiamas dingus prieš tai buvusiam signalui įėjime.
Impulsų skaičiavimas SMS siunčiamas jei buvo viršytas nustatytas impulsų skai-
čius įėjime. Max reikšmė 4294967295 impulsai.
Įvykio perdavimo būdai
SMS Galima pasirinkti tik SMS arba įvairias kombinacijas su
skambučiais. Arba naudoti tik skambučius. Bet kuriam iš
vartotojų galima priskirti tik SMS arba tik skambučius arba
jų kombinacijas. Taip pat bet kuriam iš vartotojų galima pri-
skirti tik tam tikrą įėjimą (zoną) ar jų kombinaciją.
Pvz. Galimybė sukongūruoti, kad suveikus įėjimui Z1 būtų
siunčiami SMS tik vartotojams NR1 ir NR5, o suveikus Z2
SMS būtų siunčiamas visiems vartotojams, o skambinimas
būtų daromas tik NR4 ir t.t.
Nustačius SMSALL ir CALLALL funkcijas SMS žinutės būtų
išsiunčiamos visiems vartotojams, o skambinimas būtų
atliekamas nepriklausomai nuo to ar buvo atsiliepta, ar nu-
mestas ragelis, ar pan.
Skambučiai
Išėjimo (rėlės) valdymo būdai
Ijungimas/išjungimas SMS pagalba
Rėlę įjungti/išjungti galima nusiuntus komandą SMS žinute.
Galima įjungti/išjungti:
1. nuolatinei būsenai
2. nustatytam laikotarpiui
3. nustatytai valandai
4. pasikartojančiam įsijungimui/išsijungimui.
Ijungimas/išjungimas
skambučio pagalba
Rėlę įjungti/išjungti galima paskambinus. Galima įjungti/
išjungti:
1. nuolatinei būsenai
2. nustatytam laikotarpiui
3. toggle (kiekvienu paskambinimu keičiama rėlės būsena)

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 5
LT
Išėjimo (rėlės) valdymo būdai Automatinis įsijungimas nustatytai
valandai
Galima rėlę įjunti norimam laikotarpiui nustatytai valandai.
Pvz. Įjungiama rėlė 18:00 ir laikoma įjungta 5valandas. Po
5val automatiškai atsijungia pranešdama vartotojui apie tai.
Įvykių registras Įvykių registravimo funkcija Prijungus kompiuterį galima pamatyti suveikimus, ryšio
stiprumą ir pan.
1.3 Techninė specikacija
Elektrinės ir mechaninės charakteristikos
Maitinimo įtampa 10-24V 50Hz ~ 200mA max or 10-24V 200mA max
Naudojama srovė budinčiame režime 50mA max
GSM modemo dažnis 900/1800/1900 Mhz
„Žemo“ lygio (minusinių) įėjimų skaičius 4
„Aukšto“ lygio (pliusinių) įėjimų skaičius 1
„Žemo“ lygio (minusinio) įėjimo leistinų įtampų reikšmės 0-1.6V
„Aukšto“ lygio (pliusinio) įėjimo leistinų įtampų reikšmės 5-50V
Išėjimų skaičius 1
Išėjimo tipas NO (rėlinis. Sausi kontaktai)
Išėjimo C1 maksimalios komutuojamos reikšmės 1A/24V DC; 0,5A/125V AC
Matmenys 82x63x20mm
Darbinis temperatūrų diapazonas -20…+55oC
(-30...+55oC su apribojimais) (-30...+55oC with limitations)
1.4 Kontaktų ir LED indikatorių paskirtis
Pagrindinių mazgų trumpas paaiškinimas
GSM MODEM GSM tinklo 900/1800/1900MHz modemas
SIM CARD SIM kortelė
LED Šviesos diodų indikatorius
DEFAULT Gamyklos parametrų atstatymo kontaktai D1 ir D2
ANT GSM antenos SMA tipo jungtis
MIC Mikrofono jungtis
USB mini USB Jungtis
Kontaktų paskirtis
Žymėjimas Paaiškinimas
AC/DC Maitinimo šaltinio prijungimo kontaktai
RELAY Rėlės kontaktas
RELAY Rėlės kontaktas
COM Bendras kontaktas
Z5 „žemo“ lygio įėjimas Z5
Z4 „žemo“ lygio įėjimas Z4
Z3 „žemo“ lygio įėjimas Z3
Z2 „žemo“ lygio įėjimas Z2
Z1 „žemo“ lygio įėjimas Z1
Pav. 1
ANT
GSM
MODEM
SIM
CARD
DEFAULT
D1
MIC
LED
D2
AC/DC RELAY GND Z5 Z4 Z3 Z2 Z1 USB

6
1.5 Prijungimo schema
NAUDINGA ŽINOTI
Dėl GSM ryšio tinklo savybių, sistemoje ESIM151 rekomenduojame pasirinkti tą patį GSM operatorių kurio paslaugomis nau-
dojasi sistemos vartotojai. Taip užtikrinsite pačius greičiausius SMS žinučių ir skambučių apie pavojų gavimus.
NAUDINGA ŽINOTI
Norint užtikrinti maksimalų sistemos veikimo patikimumą – nerekomenduojame naudoti išankstinio mokėjimo kortelių. Pa-
sibaigus sąskaitai, sistema negalėtų informuoti vartotojų apie aliarmą. Taip pat vartotojams rekomenduojame išjungti skam-
bučių peradresavimus į balso paštą.
Sistemos ESIM151 ir apsaugos centralės COM turi būti sujungti.
Įėjimai Z1,Z3,Z4,Z5 yra jungiami prie apsaugos centralės PGM išėjimų, jei PGM yra realizuoti kaip atviro kolektoriaus schema arba
bet kokia kita schema, jei tik ji komutuoja „žemo lygio“ impulsą su COM.
Z1, Z3, Z4, Z5 įėjimus taip pat galima jungti pvz. prie judesio jutiklio, ar bet kokio kito jutiklio, ar automatikos įrenginio, su sąlyga,
kad įėjimai bus komutuojami su COM.
Įėjimas Z2 yra komutuojamas su “aukšto lygio” impulsu COM gnybto atžvilgiu.
Standartinė impulso trukmė >600ms.
Pav. 2
Pav. 3 Kintamos srovės maitinimo šaltinio prijungimo schema
+12V
HIGH
LEVEL
Z1Z2Z3Z4Z5COMRELAYAC/DC
GSM informavimo
sistema ESIM151
Apsaugos centralė
PGM1 PGM3 PGM4 PGM5 PGM2
Saugiklis 500 mA
~230V 50Hz
AC/DC
~10-24V

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 7
LT
1.6 Sistemos instaliavimas
Sistemą instaliuoti galima tik metalinėje arba nedegioje plastikinėje dėžėje. Naudojant metalinę dėžę ir kaip maitinimo šaltinį
žeminantį transformatorių - būtina dėžę įžeminti geltonai/žalios spalvos kabeliu. Žeminančio 230V transformatoriaus prijungimui
naudokite 3x0,75 mm2 vienos gyslos dvigubos izoliacijos kabelį. Žeminančio transformatoriaus pirminė apvija turi būti prijungta
per 0,5A saugiklį. 230V jungiamieji maitinimo laidai negali būti grupuojami su žemos įtampos laidų grupe. Maitinimo šaltinio ir
išėjimo kontaktų prijungimui naudoti vienos gyslos 2x0,75 mm2 kabelį. Įėjimų kontaktams sujungti naudokite 0,50 mm2 vienos
gyslos kabelį.
1. Pritvirtinkite sistemą dėžėje tvirtinimo laikikliais.
2. Įstatykite SIM kortelę su išjungtu PIN kodo reikalavimu. (PIN kodo reikalavimą išjungsite įdėję SIM kortelę į mobilų telefoną ir
pasirinkę atitinkamą punktą) Kortelėje neturi būti senų SMS žinučių.
3. Sujunkite grandinę pagal pav. Nr2 pavaizduotą schemą. (Maitinimo šaltinio laidai prijungiami vėliausiai). Jungiant ESIM151
prie apsaugos centralės sistemos- maitinimo šaltinis paprastai yra naudojamas tos apsaugos centralės AUX išėjimas.
4. Naudojant kintamos srovės maitinimo šaltinį (žeminantį transformatorių) junkite pagal schemą pav.3. Šiuo atveju jokių kitų
maitinimo šaltinių jungti nereikia.
5. Sistema greičiau kaip per minutę turi startuoti. Indikatorius LED turi mirksėti kas penkias sekundes, informuodamas apie pri-
siregistravimą prie GSM tinklo. Jei indikatorius mirksi labai dažnai, t.y. kelis kartus į sekundę, gali būti, kad blogai įstatėte SIM
kortelę arba neišjungėte PIN kodo reikalavimo.
Pav. 3 Kintamos srovės maitinimo šaltinio prijungimo schema

8
2. Sistemos paruošimas darbui ir
pagrindinės valdymo komandos
!!! LABAI SVARBU !!!
Šiame vartotojo vadove apatinis brūkšnys _ visur reiškia tarpelį, t.y. rašant SMS žinutę vietoj šio brūkšnio turi būti daromas vieno
simbolio tarpelis. XXXX – reiškia slaptažodį. Žinutės pradžioje ir gale neturi būti jokio tarpelio.
Patogesniam ir greitesniam sistemos ESIM151 parametrų nustatymui galite naudoti kompiuterį, USB kabelį ir kongūravimo progra-
mą ESIM151 CongTool. Plačiau skaitykite 4.2 skyriuje.
2.1 Įrenginio kalbos pasirinkimas bei SMS centro numerio patikrinimas
Kalbą, kuria su vartotoju bendraus įrenginys, galima išsirinkti tik tol, kol nepakeistas gamyklinis slaptažodis. Norėdami pakeisti kalbą
jau sukongūruotoje sistemoje atstatykite gamintojo parametrus kaip aprašyta 4.1 priede.
Iš savo mobilaus telefono į ESIM151 esančios SIM kortelės abonentinį numerį nusiųskite SMS žinutę su pageidaujamos kalbos kodu.
Pvz. Norėdami, nustatytį lietuvių kalbą siųskite
SMS žinutę : LT
Maždaug po 30-60 sekundžių sulauksite SMS žinutės:
„Lietuvių kalba nustatyta.“ Jei gavote šią žinutę perei-
kite prie 2.2 punkto. Jei SMS žinutės negavote iš savo
mobilaus telefono paskambinkite į sistemą ESIM151
ir palaukite kol sistema nutrauks skambutį. Turi ateiti
SMS žinutė: „Prašome pakeisti gamyklinį slaptažodį.“ Jei
nieko negavote, pakeiskite SMS centro numerį.
SMS centro numeris yra saugomas SIM kortelėje, todėl jei apsaugos sistemos ESIM151 SIM kortelę prieš tai naudojote mobiliajame
telefone ir sėkmingai siuntėte SMS pranešimus, SMS centro numerio keisti nereikia. Dažniausiai SIM kortelės SMS centro numeris
būna jau įvestas operatoriaus.
SMS centro numerio keitimas daromas siunčiant SMS žinutę
XXXX tai slaptažodis. Gamintojo suteiktas slaptažodis yra keturi nuliai 0000. Vietoj vienetų rašomas SMS centro numeris. Jei nežinote
SMS centro numerio, jo paklauskite mobilaus ryšio operatoriaus.
Pvz. 0000_SMS_+37069899992
Žinutes siųskite tuo abonentiniu numeriu, kurio SIM kortelė yra įdėta į sistemą. Jei viską suvedėte teisingai sistema atsiųs žinutę: SMS
centro numeris sėkmingai pakeistas į [phone]
2.2 Slaptažodis ir jo keitimas
Visos siunčiamos komandos yra pradedamos slaptažodžiu, todėl prašome jį įsidėmėti. Gamintojo
suteiktas slaptažodis yra keturi nuliai 0000. Gamyklinį slaptažodį būtina pakeisti kitu.
Norėdami pakeisti gamyklinį slaptažodį į sistemos ESIM151 numerį siųskite SMS žinutę:
Norėdami pakeisti anksčiau sukurtą slaptažodį nauju siųskite tokią SMS žinutę:
XXXX bet koks vartotojo sukurtas keturženklis slaptažodis, išskyrus keturis nulius. Negalima naudoti taškų, dvitaškių bei tarpelių.
YYYY reiškia seną slaptažodį. Jei pamiršote slaptažodį, galite atstatyti gamintojo parametrus kaip aprašyta 4.1 priede
ESIM 151
0000_
PSW_XXXX
0000_PSW_XXXX
YYYY_PSW_XXXX
Kalba Kodas
lietuvių LT
anglų EN
rusų RU
Galimų
kalbų lentelė
ESIM 151
XXXX_SMS_+37011111111

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 9
LT
2.3 Vartotojo numeriai
Sistema ESIM151 leidžia įrašyti penkis vartotojus, kurie gaus pranešimus, galės keisti parametrus ir kt. Numeris NR1 yra privalomas
įrašyti, kiti nėra būtini. Visi numeriai rašomi su tarptautiniu šalies kodu. Pvz. Lietuvos tarptautinis kodas yra 370. Gamykliniuose
nustatymuose sistema visus pranešimus siųsti bei skambinti pavojaus atveju pradeda pirmu numeriu, o nepavykus susisiekti, iš
karto bando pasiekti abonentą NR2 ir t.t.
2.3.1 Numerių užprogramavimas arba keitimas
Į sistemos ESIM151 numerį siųskite SMS žinutę su tekstu:
Vietoje vienetų rašomi vartotojų numeriai.
Galima įrašyti nebūtinai 5 numerius iš karto. Galima įrašyti pvz. tik pirmą ir ketvirtą numerius. Šiuo
atveju siųskite SMS žinutę:
Arba atskirai po vieną numerį:
Numerių keitimas ar koregavimas vykdomi taip pat. Naujas numeris įrašomas vietoje buvusio, to-
dėl senų numerių trinti nebūtina.
2.3.2 Užprogramuotų numerių užklausa
Norėdami sužinoti kokie yra užprogramuoti numeriai – siųskite SMS žinutę:
Gausite pranešimą su visais tuo metu suvestais numeriais.
2.3.3 Užprogramuotų numerių trynimas
Norėdami ištrinti NR2-NR5, siųskite SMS žinutę:
Pvz. XXXX_NR3:DEL
Ištrinti NR1 sistema neleis. Jį galima tik keisti.
2.4 Laiko ir datos nustatymas
Kad sistema veiktų korektiškai, pvz.: nustatytu laiku siųstų informacinius pranešimus ir pan. Rei-
kia teisingai nustatyti datą ir laiką. Norėdami nustatyti datą ir laiką nusiųskite SMS žinutę tokiu
formatu:
kur MMMM reiškia metus; mn - mėnesį; dd - dieną; va - valandą; mi - minutes
Pvz. XXXX_2009.01.01_14:15
ESIM 151
XXXX_
NR1:370
11111111_
NR4:370
11111111
XXXX_NR1:37011111111_NR4:37011111111
XXXX_NR1:37011111111_NR2:37011111111_NR3:37011111111_NR4:37011111111_
NR5:37011111111
ESIM 151
XXXX_
NR3:370
11111111
ESIM 151
XXXX_
HELPNR
ESIM 151
XXXX_
NR3:DEL
ESIM 151
XXXX_
2009.01.
01_14:15
XXXX_NR3:37011111111
XXXX_HELPNR
XXXX_NR2:DEL_NR3:DEL_NR4:DEL_NR5:DEL
XXXX_MMMM.mn.dd_va:mi

10
3. Papildomos sistemos galimybės
3.1 Aliarmo, atsistatymo tekstų ir valdiklio pavadinimų keitimas
Gamintojas nustatė šiuos suveikusių zonų aliarmo tekstus ir valdiklių pavadinimus:
Zona1, Zona2, Zona3, Zona4, Zona5, VALDIKLIS1
Pvz. Suveikus aliarmo metu zonai Z1, sistema atsiųs SMS žinutę su tekstu: Zona1
Vartotojas gali pakeisti bet kurį iš šių pavadinimų. Pavadinimai negali kartotis, ar sutapti su valdymo komandomis.
Aliarmo tekstų keitimas vykdomas siunčiant SMS žinutę:
PVZ. XXXX_Z1:Isibrovimas pro duris;Z2:Suveike gaisro jutiklis;
Tekstus keisti galima visus iš karto visoms zonoms, keletą jų arba tik po vieną. Tekstas vienai zonai ne
daugiau 24 simbolių. Tarpelis prilyginamas vienam simboliui. Gale kiekvieno naujo teksto būtinas ka-
bliataškis. Kadangi kabliataškis naudojamas tekstų skirtingoms zonoms atskyrimui, jo negalima naudoti
viduryje aliarminių tekstų, o tik gale. Taip pat tekstai negali vadintis taip pat kaip valdymo komandos.
Suveikusios zonos atsistatymo tekstas
Norint, kad atsistačius suveikusiai zonai būtų apie tai pranešama SMS žinute reikia įjungti Restore režimą. Režimas įjungiamas spec.
SMS komanda žr.3.9 skyrių arba su kongūravimo programa.
Zonos atsistatymo tekstų keitimas vykdomas siunčiant SMS žinutę:
Valdiklio (rėlės) pavadinimo keitimas vykdomas siunčiant SMS žinutę:
Valdiklio maksimalus pavadinimo ilgis ne daugiau 11 simbolių.Valdiklio pavadinimo gale neturi būti ka-
bliataškio. Negalima vienu metu keisti ir zonų, ir valdiklių pavadinimų.
Pvz. XXXX_C1:SIURBLYS
3.2 Zonų įjungimas/išjungimas
Pastaba
Gamintojas visas zonas nustatė įjungtas, t.y. ON būsenoje.
NAUDINGA ŽINOTI
Galima įjungti/išjungti arba kelias iš karto arba tik vieną norimą zoną.
Zonos įjungimas
Bet kurią saugomą zoną galima įjungti siunčiant SMS žinutę:
Pvz. XXXX_Z2:ON; arba XXXX_LANGAI:ON;
XXXX_Z1:NaujasAliarmoTekstas;Z2:NaujasAliarmoTekstas;Z3:NaujasAliarmoTekstas;
Z4:NaujasAliarmoTekstas;Z5:NaujasAliarmoTekstas;
XXXX_ZR1:NaujasAtsistatymoTekstas;ZR2:NaujasAtsistatymoTekstas;ZR3:NaujasAtsi
statymoTekstas;ZR4:NaujasAtsistatymoTekstas;ZR5:NaujasAtsistatymoTekstas;
XXXX_C1:NaujasValdiklioPavadinimas
XXXX_Z1:ON;Z2:ON;Z3:ON;Z4:ON;Z5:ON;
ESIM 151
XXXX_Z1:
Isibrovi
mas pro
duris;Z2:
Suveike
gaisro
jutiklis;
ESIM 151
XXXX_C1:
SIURBLYS

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 11
LT
Zonos išjungimas
Bet kurią zoną galima visiškai išjungti siunčiant SMS žinutę:
Pvz. XXXX_Z2:OFF; arba XXXX_LANGAI:OFF;
3.3 Informacinės SMS žinutės INFO
Sistema ESIM151 leidžia bet kuriuo metu sužinoti ryšio stiprumą, bei SMS žinutės išsiuntimo momentu esančių įjungtų zonų būseną.
Tuo pačiu atliekamas sistemos patikrinimo testas. Jei atsakymas į užklausą atėjo, reiškia sistema funkcionuoja be sutrikimų.
Tai taip pat naudinga naudojantiems išankstinio mokėjimo paslaugą - taip patikrinsite ar sąskaitoje pakanka lėšų žinučių išsiuntimui.
Nusiųskite SMS žinutę:
Gausite informacinę žinutę. Pvz. 2008.08.07 11:15 Ryšio stiprumas patenkinamas. Z1:OK/ALARM Z2:OK/ALARM Z3:OK/ALARM Z4:OK/
ALARM Z5:OK/ALARM
kur OK -jei zona buvo nesuveikusi. ALARM – jei suveikusi.
Gamintojas nustatė informacinės žinutės periodinį siuntimą kiekvieną parą 11val ryte. Šios žinutės siun-
timo dažnumą ir laiką galima pakeisti siunčiant SMS žinutę:
PP tai žinutės išsiuntimo dažnumas paromis, galintis turėti reikšmę [00-10].
VV tai žinutes išsiuntimo laikas, galintis turėti reikšmę [00-23].
Pvz. XXXX_INFO:01.10 , reiškia žinutė bus siunčiama kas 1 parą 10 val.
Nustačius PP reikšmę 0, o VV [1-23] periodinės žinutės bus siunčiamos kiekvieną parą nustatytu perio-
diškumu, kur VV nurodo periodą valandomis.
Pvz. XXXX_INFO:0.2 , reiškia informacinė žinutė bus siunčiama kas 2 valandos.
Norint atsisakyti periodinių INFO žinučių gavimų nusiųskite SMS žinutę:
Žinutės nebebus siunčiamos iki sistemos gamyklinių parametrų atstatymo arba aukščiau aprašytos SMS žinutės XXXX_INFO:PP.VV
gavimo.
3.4 Svetimų numerių uždraudimas
Gamintojas nustatė ESIM151 sistemos valdymo galimybę tik iš vartotojų numerių NR1-NR5. Tačiau vartotojas gali leisti sistemą val-
dyti iš bet kokio kito telefono. Tuo atveju bet kuris žinantis slaptažodį gali kongūruoti sistemos parametrus.
Norėdami įjungti šią galimybę siųskite SMS žinutę:
Norėdami išjungti šią valdymo galimybę siųskite SMS žinutę:
XXXX_Z1:OFF;Z2:OFF;Z3:OFF;Z4:OFF;Z5:OFF;
XXXX_INFO:PP.VV
XXXX_INFO:00.00
XXXX_STR:ON
XXXX_STR:OFF
XXXX_INFO
ESIM 151
XXXX_
LANGAI:
OFF;
ESIM 151
XXXX_
INFO:01.
10
ESIM 151
XXXX_
INFO:0.2

12
3.5 Patalpos pasiklausymas mikrofonu
PASTABA
Norint naudotis šia funkcija reikia prijungti mikrofono jungtį prie MIC lizdo. Mikrofonas yra papildoma įranga, kurį galite įsigyti
prekybos vietose.
Pasiklausyti kas vyksta patalpoje galima nusiuntus SMS žinutę:
Sistema iš karto perskambins šios žinutės siuntėjui ir jei atsiliepsite- galėsite girdėti kas vyksta patalpoje. Jei neatsiliepsite per 20
sekundžių, sistema nutrauks skambinimą ir sugrįš į buvusią būseną.
3.6 Valdiklio C1 valdymas. Laikmatis.
Sistema ESIM151 turi valdiklį C1- rėlinį išėjimą RELAY. Galima valdyti įvairius elektrinius prietaisus, kaip pvz. siurblį, šildymą, apšvieti-
mą ar kt. Esant įjungtam valdikliui RELAY kontaktai yra sujungiami.
Prietaiso įjungimas atliekamas siunčiant SMS žinutę:
Prietaiso išjungimas atliekamas siunčiant SMS žinutę:
Vietoj C1 galima rašyti ir realų valdiklio pavadinimą.
Pvz. XXXX_KATILAS:ON
Laikmačio naudojimas
Sistema ESIM151 turi integruotą laikmatį. Tai leidžia rėlės kontaktus įjungti ar išjungti tam tikram laiko tarpui. Siųskite SMS žinutę
tokiu formatu:
ON- reiškia įjungta. OFF- išjungta. vv – valandos, galimos reikšmės [00-23] mm– minutės, galimos reikšmės [00-59] ss- sekundės,
galimos reikšmės [00-59] Negali būti reikšmė visi nuliai.
Pvz. Norint įjungti 1 min 23 sek siurblį siųskite SMS XXXX_SIURBLYS:ON:00.01.23
Jei prieš tai siurblys buvo visą laiką įjungtas, o norima jį išjungti 1min 23sek, tuo atveju siųskite SMS žinutę
XXXX_SIURBLYS:OFF:00.01.23
Norėdami panaudot daugiau valdiklio C1 įjungimo galimybių kaip pvz. Valdymą skambučiu, persijun-
giantį valdymą (TOGGLE) ar daugiau – žr. 3.9 skyrių arba naudokite kongūravimo programą.
3.7 SMS žinučių pristatymas visiems vartotojams
ESIM151 sistemoje SMS žinutės aliarmo metu yra siunčiamos iki pirmo sėkmingo pristatymo vienam iš vartotojų. Pradedama siųsti
pradedant NR1. Jei jam pristatyti nepavyko, SMS siunčiama toliau NR2 ir t.t.
Tačiau galima nustatyti, kad SMS žinutės būtų pristatomos visiems įrašytiems vartotojams.
XXXX_MIC
XXXX_C1:ON
XXXX_C1:OFF
XXXX_C1:ON/OFF:vv.mm.ss
ESIM 151
XXXX_
KATILAS:
ON
ESIM 151
XXXX_
SIURBLYS:
OFF:00.
01.23

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 13
LT
Norėdami įjungti šią funkciją siųskite SMS žinutę:
Norėdami išjungti šią funkciją siųskite SMS žinutę:
Norint sukongūruoti SMS žinučių pristatymą tik tam tikriems vartotojams ar tik tam tikroms zonoms žr. 3.9 skyrių arba naudokite
kongūravimo programą.
3.8 Skambinimas visiems vartotojams
ESIM151 sistema aliarmo metu primiausiai pradeda skambinti NR1. Jei NR1 prisiskambinti nepavyko arba abonentas buvo ne ryšio
zonoje skambutis siunčiamas toliau NR2 ir t.t. Jei vartotojas aliarmo metu numetė skambutį arba atsiliepė sistema toliau nebeskam-
bina.
Tačiau galima nustatyti, kad skambinimas būtų atliekamas visiems įrašytiems vartotojams nepriklausomai ar vartotojas atsiliepė, ar
atmetė skambinimą, ar buvo ne ryšio zonoje, ar buvo užimtas.
Norėdami įjungti šią funkciją siųskite SMS žinutę:
DĖMESIO!
Įjungus šią funkciją net ir atsiliepus nebus galima nutraukti skambinimo sekančiam pagal eiliškumą vartotojui.
Norėdami išjungti šią funkciją siųskite SMS žinutę:
Norint sukongūruoti skambinimą tik tam tikriems vartotojams ar tik tam tikroms zonoms žr.3.9 skyrių arba naudokite kongūra-
vimo programą.
3.9 Kongūravimas pažengusiems vartotojams
Visas vartotojo vadovo 3.9 skyriuje aprašytas funkcijas galite kongūruoti naudojant programą ESIM151 CongTool.
Tačiau nesant galimybės prijungti kompiuterį arba norint pakeisti nustatymus per nuotolį galima tai padaryti ir SMS žinutėmis.
Patariame šiuos nustatymus SMS žinute keisti tik pažengusiems vartotojams.
XXXX_SMSALL:ON
XXXX_SMSALL:OFF
XXXX_CALLALL:ON
XXXX_CALLALL:OFF

14
PAŽENGUSIEMS VARTOTOJAMS
Visus šiuos nustatymus greičiau ir patogiau nustatysite naudodami kongūravimo programą ESIM151 CongTool.
Pvz Nr. 1
Vartotojas nori prijungti ESIM151 sistemą prie jau esančios signalizacijos pastate kuriame įsikūrę 2 įmonės A ir B. Abiems įmonėms
yra naudojama ta pati signalizacija turinti turi 2 sritis. Signalizacija turi 5 programuojamus išėjimus (PGM).
Užduotis Nr. 1:
Padaryti, kad apie apsaugos įjungimą būtų informuojamas konkrečios įmonės vadovas priklausomai kurios įmonės darbuotojai
įjungė signalizaciją. A įmonės vadovas (NR1) pageidauja gauti tik SMS žinutę ir negauti jokių skambučių, kitos įmonės B vadovas
(NR2) nori gauti tik skambutį, o negauti SMS žinučių.
Kadangi gamykliniuose parametruose SMS žinučių siuntimas aliarmo atveju yra įjungtas visiems vartotojams iki pirmo sėkmingo
SMS pristatymo - reikia atjungti vartotojus kuriems neturi būti siunčiamos aliarminės žinutės. Taip pat kadangi gamykliniuose pa-
rametruose skambinimas aliarmo atveju yra įjungtas visiems vartotojams reikia atjungti skambinimą visiems vartotojams išskyrus
NR2.
a) pirmiausiai turi būti suprogramuojama apsaugos centralė, kad įjungus apsaugą A biure -suveiktų PGM1, o įjungus apsaugą B
biure suveiktų PGM2.
b) PGM1 prijungiamas prie ESIM151 įėjimo Z1, o PGM2 prijungiamas prie ESIM151 įėjimo Z2. (PGM2 turi būti “aukšto lygio”)
c) Į sistemą ESIM151 turi būti nusiųstos dvi kongūracinės SMS žinutės:
kur SC2345 reiškia išjungiamas aliarmo SMS žinučių siuntimas vartotojams NR2-NR5 po Z1 zonos suveikimo. CC12345 reiškia išjun-
giami aliarmo skambučiai visiems vartotojams NR1-NR5 po Z1 zonos suveikimo.
kur SC12345 reiskia išjungiamas aliarminių SMS žinučių siuntimas visiems vartotojams NR1-NR5 po Z2 zonos suveikimo. CC1345
reiškia išjungiami aliarmo skambučiai vartotojams NR1, NR3-NR5 po Z2 zonos suveikimo.
XXXX_SMSEXTRA:Z1:SC2345,CC12345
XXXX_SMSEXTRA:Z2:SC12345,CC1345
Įmonės A vadovas
NR1
Įmonės B vadovas
NR2
Įmonės A darbuotojas
NR4
Įmonės B darbuotojas
NR5
Sargas
NR3
Sargas
Aliarmo
Skambučiai
PGM1 PGM2
Įmonė A Įmonė B
Apsaugos centralė
ESIM151
VARTAI
PIRPIR
Aliarmo
SMS

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 15
LT
PAŽENGUSIEMS VARTOTOJAMS
Visus šiuos nustatymus greičiau ir patogiau nustatysite naudodami kongūravimo programą ESIM151 CongTool.
Užduotis Nr. 2:
Padaryti, kad apie bendros lauko teritorijos perimetro daviklio suveikimą būtų informuojamas sargas (NR3) ir SMS žinute, ir skam-
bučiu, o apie to daviklio atsistatymą tik SMS žinute.
Kadangi gamykliniuose parametruose SMS žinučių siuntimas aliarmo atveju yra įjungtas visiems vartotojams iki pirmo sėkmingo
SMS pristatymo - reikia atjungti vartotojus kuriems neturi būti siunčiamos aliarminės žinutės. Taip pat kadangi gamykliniuose pa-
rametruose skambinimas aliarmo atveju yra įjungtas visiems vartotojams reikia atjungti skambinimą visiems vartotojams išskyrus
NR3. Taip pat reikia įjungti SMS žinučių siuntimą vartotojui NR3 tuomet kai atsistato įėjimas Z3.
a) pirmiausiai turi būti suprogramuojama apsaugos centralė, kad suveikus teritorijos perimetro apsaugos davikliui suveiktų
PGM3.
b) PGM3 prijungiamas prie ESIM151 įėjimo Z3
c) Į sistemą ESIM151 turi būti nusiųsta kongūracinė SMS žinutė:
kur SC1245 reiškia išjungiamas aliarmo SMS žinučių siuntimas vartotojams NR1, NR2, NR4 ir NR5 po Z3 zonos suveikimo. CC1245
reiškia išjungiami aliarmo skambučiai vartotojams NR1, NR2, NR4 ir NR5 po Z3 zonos suveikimo. SE3 reiškia įjungiamas SMS žinučių
siuntimas vartotojui NR3 po Z3 įėjimo atsistatymo.
XXXX_SMSEXTRA:Z3:SC1245,CC1245,SE3
Įmonės A vadovas
NR1
Įmonės B vadovas
NR2
Įmonės A darbuotojas
NR4
Įmonės B darbuotojas
NR5
Sargas
NR3
Sargas
Aliarmo SMS,
Skambučiai
Atstatatymo
SMS
PGM3
Įmonė A Įmonė B
ESIM151
VARTAI
PIRPIR
Apsaugos centralė

16
PAŽENGUSIEMS VARTOTOJAMS
Visus šiuos nustatymus greičiau ir patogiau nustatysite naudodami kongūravimo programą ESIM151 CongTool.
Pvz Nr. 1
Vartotojas nori prijungti ESIM151 sistemą prie jau esančios signalizacijos pastate kuriame įsikūrę 2 įmonės A ir B. Abiems įmonėms
yra naudojama ta pati signalizacija turinti turi 2 sritis. Signalizacija turi 5 programuojamus išėjimus (PGM).
Užduotis Nr. 3:
Padaryti, kad apie įsibrovimą į A įmonės patalpas būtų informuojamas ir sargas (NR3), ir A įmonės darbuotojas (NR4) SMS žinu-
tėmis ir skambučiais. A įmonės darbuotojas (NR4) skambutį nori gauti tik jei sargas (NR3) neatsilieps, bus nepasiekiamas arba tuo
metu bus sargo telefono linija bus užimta.
Kadangi gamykliniuose parametruose SMS žinučių siuntimas aliarmo atveju yra įjungtas visiems vartotojams iki pirmo sėkmingo
SMS pristatymo - reikia įjungti privalomą SMS žinučių pristatymą (plačiau žr. 3.7 skyriuje) ir atjungti vartotojus kuriems neturi būti
siunčiamos aliarminės žinutės. Taip pat kadangi gamykliniuose parametruose skambinimas aliarmo atveju yra įjungtas visiems var-
totojams reikia atjungti skambinimą visiems vartotojams išskyrus NR3 ir NR4. Kadangi gamykliniuose parametruose nustatyta, kad
aliarmo metu skambinama iki pirmo atsiliepto skambučio -šiuo atveju kongūruoti nieko nereikia.
a) pirmiausiai turi būti suprogramuojama apsaugos centralė, kad suveikus A įmonės apsaugos davikliams būtų paduodamas
signalas į apsaugos centralės išėjimą PGM4.
b) PGM4 prijungiamas prie ESIM151 įėjimo Z4
c) Į sistemą ESIM151 turi būti nusiųstos kongūracinės SMS žinutės:
kur SMSALL įjungia SMS žinučių privalomą pristatymą visiems vartotojams.
kur SC125 reiškia išjungiamas aliarmo SMS žinučių siuntimas vartotojams NR1, NR2 ir NR5 po Z4 zonos suveikimo. CC125 reiškia
išjungiami aliarmo skambučiai vartotojams NR1, NR2 ir NR5 po Z4 zonos suveikimo.
XXXX_SMSALL:ON
XXXX_SMSEXTRA:Z4:SC125,CC125
Įmonės A vadovas
NR1
Įmonės B vadovas
NR2
Įmonės A darbuotojas
NR4
Įmonės B darbuotojas
NR5
Sargas
NR3
Sargas
Aliarmo SMS,
Skambučiai
Aliarmo SMS,
Skambučiai
PGM4
Įmonė A Įmonė B
ESIM151
VARTAI
PIR
PIR
Apsaugos centralė

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 17
LT
PAŽENGUSIEMS VARTOTOJAMS
Visus šiuos nustatymus greičiau ir patogiau nustatysite naudodami kongūravimo programą ESIM151 CongTool.
Užduotis Nr. 4:
Padaryti, kad apie įsibrovimą į B įmonės patalpas būtų informuojamas sargas (NR3) ir B įmonės darbuotojas (NR5) SMS žinutėmis
ir skambučiais, o B įmonės vadovas (NR2) gautų tik SMS žinutę. B įmonės darbuotojas (NR5) skambutį turi gauti net ir tuo atveju jei
sargas (NR3) atsiliepė.
Kadangi gamykliniuose parametruose SMS žinučių siuntimas yra įjungtas visiems vartotojams iki pirmo sėkmingo SMS pristaty-
mo - reikia įjungti privalomą SMS žinučių pristatymą (plačiau žr. 3.7 skyriuje) ir atjungti vartotojus kuriems neturi būti siunčiamos
aliarminės žinutės. Taip pat kadangi gamykliniuose parametruose skambinimas aliarmo atveju yra įjungtas visiems vartotojams
reikia atjungti skambinimą vartotojams NR1, NR2 ir NR4, o palikti NR3 ir NR5. Taip pat reikia įjungti privalomą skambinimą visiems
nustatytiems vartotojams (plačiau žr. 3.8 skyriuje),
a) pirmiausiai turi būti suprogramuojama apsaugos centralė, kad suveikus davikliams būtų paduodamas signalas į apsaugos
centralės išėjimą PGM5.
b) PGM prijungiamas prie ESIM151 įėjimo Z5
c) Į sistemą ESIM151 turi būti nusiųstos 3 kongūracinės SMS žinutės:
kur SMSALL įjungia SMS žinučių privalomą pristatymą visiems vartotojams.
kur CALLALL įjungia privalomą skambinimą visiems vartotojams.
kur SC14 reiškia išjungiamas aliarmo SMS žinučių siuntimas vartotojams NR1 ir NR4 po Z5 zonos suveikimo. CC124 reiškia išjungia-
mi aliarmo skambučiai vartotojams NR1, Nr2 ir NR4 po Z5 zonos suveikimo.
XXXX_SMSALL:ON
XXXX_CALLALL:ON
XXXX_SMSEXTRA:Z5:SC14,CC124
Įmonės A vadovas
NR1
Įmonės B vadovas
NR2
Įmonės A darbuotojas
NR4
Įmonės B darbuotojas
NR5
Sargas
NR3
Sargas
Aliarmo SMS,
Skambučiai
Aliarmo SMS,
Skambučiai
Aliarmo
SMS
PGM5
PIR
PIR
Įmonė A Įmonė B
ESIM151
VARTAI
Apsaugos centralė

18
Pvz Nr. 2
Vartotojas nori prijungti ESIM151 sistemą prie jau esančios signalizacijos programuojamų išėjimų (PGM). Į namo teritoriją įvažiuo-
jama pro elektra valdomus vartus. Viso yra 5 vartotojai. NR1 šeimininkas, NR2 kaimynas, NR3-NR5 šeimos nariai.
Kadangi gamykliniuose parametruose SMS žinučių siuntimas yra įjungtas visiems vartotojams iki pirmo sėkmingo SMS pristatymo
- reikia įjungti privalomą SMS žinučių pristatymą (plačiau žr. 3.7 skyriuje) ir atjungti vartotojus kuriems neturi būti siunčiamos aliar-
minės žinutės. Taip pat kadangi gamykliniuose parametruose skambinimas aliarmo atveju yra įjungtas visiems vartotojams reikia
atjungti skambinimą vartotojams NR2-NR5, o palikti tik NR1.
a) pirmiausiai turi būti suprogramuojama apsaugos centralė, kad suveikus davikliams būtų paduodamas signalas į apsaugos
centralės išėjimą PGM.
b) PGM prijungiamas prie ESIM151 įėjimo Z1
c) Į sistemą ESIM151 turi būti nusiųstos 2 kongūracinės SMS žinutės:
kur SMSALL įjungia SMS žinučių privalomą pristatymą visiems vartotojams.
kur SC345 reiškia išjungiamas aliarmo SMS žinučių siuntimas vartotojams NR3, NR4 ir NR5 po Z1 zonos suveikimo.
CC2345 reiškia išjungiami aliarmo skambučiai visiems vartotojams išskyrus NR1 po Z1 zonos suveikimo.
Užduotis Nr. 1:
Padaryti, kad apie namo signalizacijos suveikimą būtų informuojamas šeimininkas (NR1) SMS žinute ir skambučiu, bei kaimynas
(NR2), bet tik SMS žinute.
XXXX_SMSALL:ON
XXXX_SMSEXTRA:Z1:SC345,CC2345
Šeimininkas
NR1
Kaimynas
NR2
Kiti šeimos nariai
NR3 NR4 NR5
Signalizacija
ESIM151
Aliarmo
SMS
Aliarmo SMS,
Skambučiai
PIR PIR
PIRPIR
PGM
VARTAI
PAŽENGUSIEMS VARTOTOJAMS
Visus šiuos nustatymus greičiau ir patogiau nustatysite naudodami kongūravimo programą ESIM151 CongTool.

VARTOTOJO VADOVAS ELDES ESIM151 V1.0 19
LT
Kadangi gamykliniuose parametruose C1 išėjimo valdymas skambučiais yra išjungtas visiems vartotojams - reikia įjungti tą galimy-
bę, bei nustatyti vartotojus kurie turės teisę tai daryti. Taip pat reikia nustatyti kiekvienam vartotojui rėlės būseną kai jis paskambins.
Šiuo atveju reikia, kad rėlė būtų įjungiama ir įjungimas truktų 1 sekundę, o paskui rėlė vėl sugrįžtų į buvusią būseną Vartotojui NR5
reikia įjungti patvirtinančio skambučio galimybę bei nustatyti to skambučio ilgumo parametrus. Taip pat vartotojui NR3 įjungti
patvirtinančias SMS žinutes.
a) pirmiausiai turi būti sistemos ESIM151 rėlinis išėjimas C1 būti prijungtas prie vartų valdymo bloko kontaktų.
b) Į sistemą ESIM151 turi būti nusiųsta 1 kongūracinė SMS žinutė:
kur CE1345 reiškia įjungiamas C1 rėlės valdymas skambučiu vartotojams NR1, NR3-NR5.
CS5 reiškia įjungiamas patvirtinamasis skambutis vartotojui NR5 po rėlės C1 būsenos pasikeitimo.
CT513 reiškia vartotojui NR5 patvirtinamasis skambutis bus daroma kai rėlė suveiks ir skambučio trukmė bus 3 sekundės.
SS3 reiškia vartotojui NR3 bus pranešama apie rėlės C1 būsenos pasikeitimą SMS žinute.
MS10 reiškia vartotojui NR1 paskambinus rėlė bus įjungiama.
MS30 reiškia vartotojui NR3 paskambinus rėlė bus įjungiama.
MS40 reiškia vartotojui NR4 paskambinus rėlė bus įjungiama.
MS50 reiškia vartotojui NR5 paskambinus rėlė bus įjungiama
MS1T0.0.1 reiškia vartotojui NR1 paskambinus rėlės būsena bus pakeista 1 sekundei.
MS3T0.0.1 reiškia vartotojui NR3 paskambinus rėlės būsena bus pakeista 1 sekundei.
MS4T0.0.1 reiškia vartotojui NR4 paskambinus rėlės būsena bus pakeista 1 sekundei.
MS5T0.0.1 reiškia vartotojui NR5 paskambinus rėlės būsena bus pakeista 1sekundei.
Užduotis Nr. 2:
Padaryti, kad namo vartus galėtų nemokamais skambučiais atidaryti šeimininkas (NR1) bei jo šeimos nariai (NR3), (NR4) ir (NR5).
Vartotojas NR5 pageidauja po kiekvieno sėkmingo vartų atidarymo gauti patvirtinantį skambutį (CALLBACK) kurio trukme 3 se-
kundės, o vartotojas NR3 pageidauja gauti patvirtinančią SMS žinutę.
XXXX_SMSEXTRA:COC:CE1345,CS5,CT513,SS3,MS10,MS30,MS40,MS50,MS1T0.0.1,MS3T0.0.1,MS4T0.0.1,MS5T0.0.1
Šeimininkas
NR1
Vartų valdiklis
ESIM151
Šeimos narys
NR3
Šeimos narys
NR4
Šeimos narys
NR5
Patvirtinanti
SMS
Valdymo
skambutis
Patvirtinantys
Skambučiai
VARTAI
3 sek.
PAŽENGUSIEMS VARTOTOJAMS
Visus šiuos nustatymus greičiau ir patogiau nustatysite naudodami kongūravimo programą ESIM151 CongTool.

20
PAŽENGUSIEMS VARTOTOJAMS
Visus šiuos nustatymus greičiau ir patogiau nustatysite naudodami kongūravimo programą ESIM151 CongTool.
Pvz Nr. 3
Vartotojas nori prijungti ESIM151 sistemą prie namo šildymo sistemos.
Kadangi gamykliniuose parametruose C1 išėjimo valdymas skambučiais yra išjungtas visiems vartotojams - reikia įjungti tą galimy-
bę, bei nustatyti vartotojus kurie turės teisę tai daryti -šiuo atveju vartotoją NR1. Taip pat reikia nustatyt vartotojui Nr1 rėlės būseną
kai jis paskambins. Šiuo atveju reikia, kad vieną kartą paskambinus rėlė būtų įjungiama, o kitą kartą paskambinus išjungiama (Tog-
gle) ir t.t. Vartotojui NR1 reikia įjungti patvirtinančio skambučio galimybę bei nustatyti to skambučio ilgumo parametrus. Norint
atskirti ar rėlė buvo įjungta nustatysime 3 sekundžių patvirtinantį skambutį, o išjungimui 10 sekundžių.
a) pirmiausiai turi būti sistemos ESIM151 rėlinis išėjimas C1 būti prijungtas prie šildymo sistemos kontrolerio kontaktų.
b) Į sistemą ESIM151 turi būti nusiųsta 1 kongūracinė SMS žinutė:
kur CE1 reiškia įjungiamas C1 rėlės valdymas skambučiu vartotojui NR1.
CS1 reiškia įjungiamas patvirtinamasis skambutis vartotojui NR1 po rėlės C1 būsenos pasikeitimo.
CT113 reiškia vartotojui NR1 patvirtinamasis skambutis bus daroma kai rėlė suveiks ir skambučio trukmė bus 3 sekundės.
CT1010 reiškia vartotojui NR1 patvirtinamasis skambutis bus daroma kai rėlė bus išjungta ir skambučio trukmė bus 10 sekundės.
MS12 reiškia vartotojui NR1 įjungiamas Toggle režimas, kai su kiekvienu paskambinimu keičiama rėlės būsena.
Užduotis Nr. 1:
Padaryti, kad šildymo sistema būtų vartotojo (NR1) įjungiama bei išjungiama nemokamu skambučiu. Ir tas vartotojas gaunų ne-
mokamą informaciją apie sėkmingą šildymo sistemos įjungimą ar išjungimą.
Vartotojas
NR1
Vartotojas
NR2
Potvynio detektorius
Šildymo
kontroleris
ESIM151 Patvirtinantys
skambučiai
3sek/10sek
Valdymo
skambučiai
XXXX_SMSEXTRA:COC:CE1,CS1,CT113,CT1010,MS12
