Electrolux EFC1060 User manual

EFC1060
WEGL1030CN
Cooker Hood
Dunstabzugshaube
Hotte De Cuisine
Cappa
EN
DE
FR
IT

DE
EMPFEHLUNGEN UND HINWEISE 16
CHARAKTERISTIKEN 19
MONTAGE 21
BEDIENUNG 24
WARTUNG 25
FR
CONSEILS ET SUGGESTIONS 28
CARACTERISTIQUES TECHNIQUES 31
INSTALLATION 33
UTILISATION 36
ENTRETIEN ET NETTOYAGE 37
IT
CONSIGLI E SUGGERIMENTI 40
CARATTERISTICHE 43
INSTALLAZIONE 45
USO 48
MANUTENZIONE 49
EN
RECOMMENDATIONS AND SUGGESTIONS 4
CHARACTERISTICS 7
INSTALLATION 9
USE 12
MAINTENANCE 13

Welcome to the world of Electrolux
Thank you for choosing a rst class
product from Electrolux, which hopeful-
ly will provide you with lots of pleasure
in the future. The Electrolux ambition is
to offer a wide variety of quality prod-
ucts that make your life more comfort-
able. You nd some examples on the
cover in this manual. Please take a few
minutes to study this manual so that
you can take advantage of the benets
of your new machine. We promise that
it will provide a superior User Experi-
ence delivering Ease-of-Mind.
Good luck!
EN
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie
sich für ein erstklassiges Produkt von
Electrolux entschieden haben, wel-
ches Ihnen sicherlich viel Freude be-
reiten wird. Es ist unser Bestreben,
eine breite Vielfalt von Qualitätspro-
dukten anzubieten, die helfen, Ihr Le-
ben etwas komfortabler zu machen.
Sie nden einige Beispiele auf der
vorletzten Seite in diesem Heft. Bitte
nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll
von den Vorteilen Ihres neuen Gerätes
protieren zu können. Wir sind sicher,
dass wird Ihr Leben zukünftig etwas
leichter machen.
Wir wünschen eine gute Zeit.
DE
Egregio Cliente,
Complimenti per aver scelto un elettro-
domestico Electrolux che, siamo certi,
avrà modo di apprezzare per le presta-
zioni, la qualità e l’afdabilità e che le
renderà la vita di ogni giorno più con-
fortevole, facile e sicura. Da sempre
il nostro impegno è quello di produrre
utilizzando la tecnologia più avanzata,
nel rispetto dell’ambiente e sempre in
anticipo rispetto agli obblighi normativi.
Oltre il 90% dei nostri elettrodomesti-
ci sono prodotti ecologici in classe A,
A+, A++ e vengono raccomandati dal
WWF. La lettura completa di questo li-
bretto le permetterà un utilizzo corretto
e sicuro della sua apparecchiatura e le
darà anche utili consigli sulla manuten-
zione più efciente.
IT
Bienvenue dans le monde
d’Electrolux
Nous vous remercions de la conance
que vous nous témoignez en choisis-
sant un appareil Electrolux qui, nous
espérons vous accompagnera agréa-
blement au l du temps. Au travers
d’une large gamme de produits de
qualité, la volonté d’Electrolux est de
vous rendre la vie plus agréable. Vous
pouvez en voir quelques exemples sur
la couverture de cette notice. Nous
vous invitons à prendre quelques
minutes pour découvrir ce guide qui
vous permettra de proter au mieux
de tous les avantages de votre nouvel
appareil. Nous vous assurons que son
utilisation vous offrira jour après jour
satisfaction et sérénité.
A bientôt.
FR

4 www.electrolux.com
INSTALLATION
• The Instructions for Use apply
to several versions of this ap-
pliance. Accordingly, you may
nd descriptions of individual
features that do not apply to your
specic appliance.
• The manufacturer will not be held
liable for any damages result-
ing from incorrect or improper
installation.
• The minimum safety distance
between the cooker top and
the extractor hood is 650 mm
(some models can be installed
at a lower height, please refer
to the paragraphs on working
dimensions and installation).
• Check that the mains voltage
corresponds to that indicated
on the rating plate xed to the
inside of the hood.
• For Class I appliances, check
that the domestic power supply
guarantees adequate earthing.
Connect the extractor to the
exhaust ue through a pipe of
minimum diameter 120 mm. The
route of the ue must be as short
as possible.
• Do not connect the extractor
hood to exhaust ducts carry-
ing combustion fumes (boilers,
replaces, etc.).
• If the extractor is used in conjunc-
tion with non-electrical applianc-
es (e.g. gas burning appliances),
a sufcient degree of aeration
must be guaranteed in the room
in order to prevent the backow
of exhaust gas. The kitchen must
have an opening communicat-
ing directly with the open air in
order to guarantee the entry of
clean air. When the cooker hood
is used in conjunction with ap-
pliances supplied with energy
other than electric, the negative
pressure in the room must not
exceed 0,04 mbar to prevent
fumes being drawn back into the
room by the cooker hood.
• In the event of damage to the
power cable, it must be replaced
by the manufacturer or by the
technical service department, in
order to prevent any risks.
• If the instructions for installation
for the gas hob specify a greater
distance specied above, this
has to be taken into account.
Regulations concerning the dis-
charge of air have to be fullled.
• Use only screws and small parts
in support of the hood.
Warning: Failure to install the
screws or xing device in ac-
cordance with these instructions
may result in electrical hazards.
• Connect the hood to the mains
through a two-pole switch having
a contact gap of at least 3 mm.
USE
• The extractor hood has been de-
signed exclusively for domestic
use to eliminate kitchen smells.
• Never use the hood for purposes
RECOMMENDATIONS AND SUGGESTIONS

ENGLISH 5
other than for which it has been
designed.
• Never leave high naked ames
under the hood when it is in
operation.
• Adjust the ame intensity to di-
rect it onto the bottom of the pan
only, making sure that it does not
engulf the sides.
• Deep fat fryers must be con-
tinuously monitored during use:
overheated oil can burst into
ames.
• Do not ambè under the range
hood; risk of re.
• This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental ca-
pabilities or lack of experience
and knowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand
the hazards involved. Children
shall not play with the appliance.
Cleaning and user maintenance
shall not be made by children
without supervision.
• “CAUTION: Accessible parts
may become hot when used with
cooking appliances.”
MAINTENANCE
• The symbol on the product or
on its packaging indicates that
this product may not be treated
as household waste. Instead it
shall be handed over to the ap-
plicable collection point for the
recycling of electrical and elec-
tronic equipment. By ensuring
this product is disposed of cor-
rectly, you will help prevent po-
tential negative consequences
for the environment and human
health, which could otherwise be
caused by inappropriate waste
handling of this product. For
more detailed information about
recycling of this product, please
contact your local city ofce,
your household waste disposal
service or the shop where you
purchased the product.
• Switch off or unplug the appli-
ance from the mains supply
before carrying out any mainte-
nance work.
• Clean and/or replace the Filters
after the specied time period
(Fire hazard).

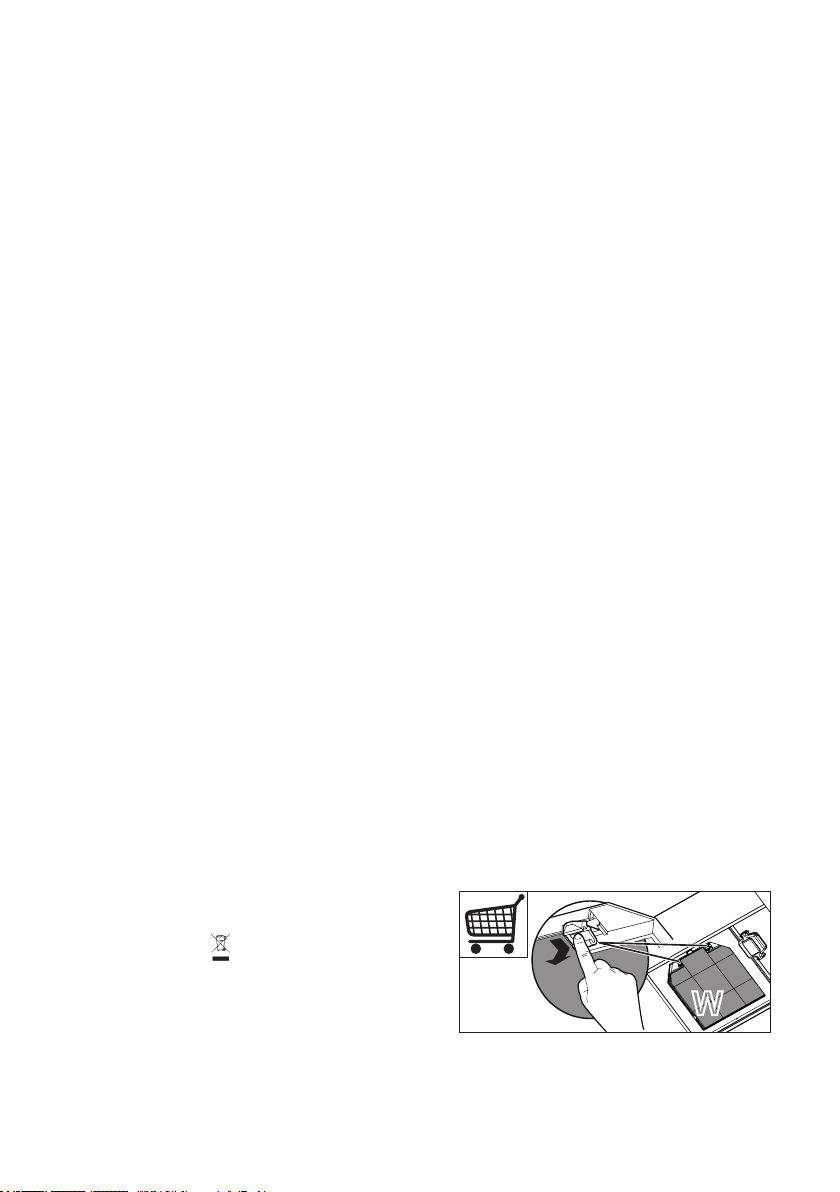

- The Activated charcoal lter
is not washable and cannot
be regenerated, and must be
replaced approximately every
4 months of operation, or more
frequently for particularly heavy
usage (W).
A long life lter, washable and
reusable, can be used, as an
accessory, for some models.
WW

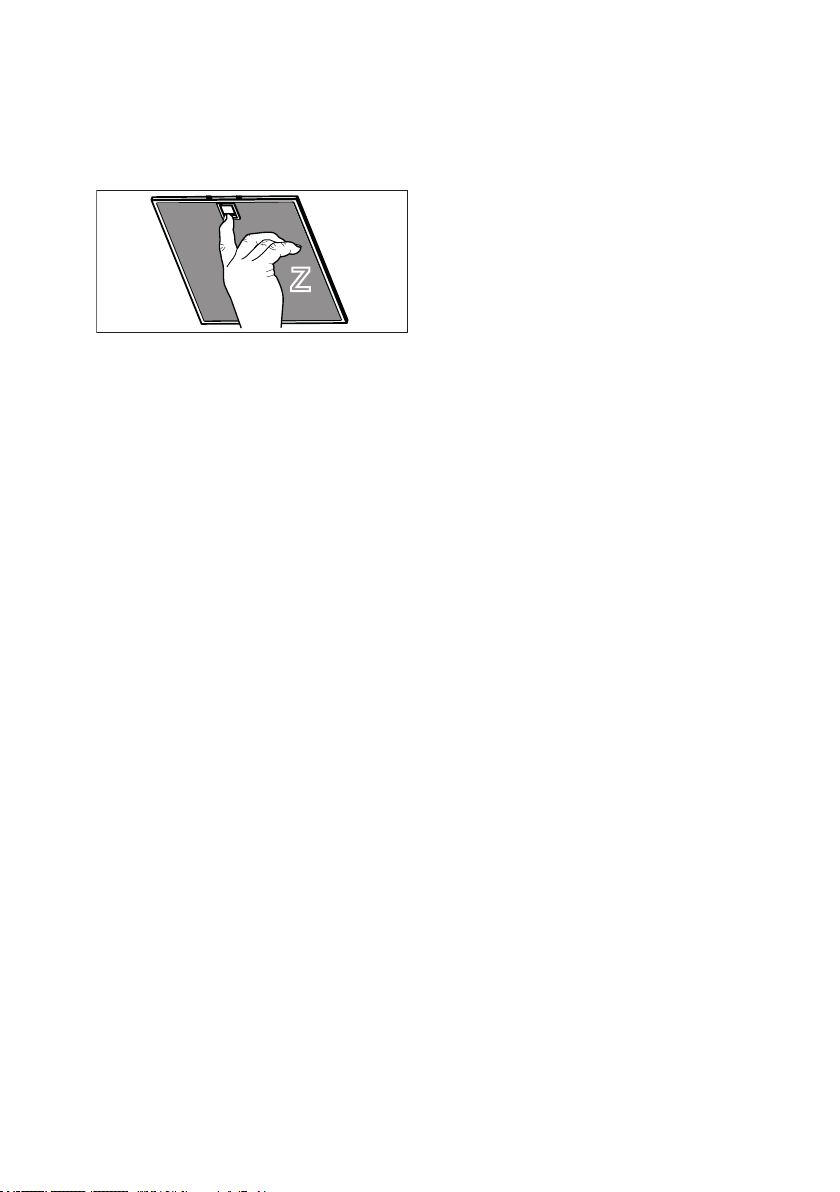

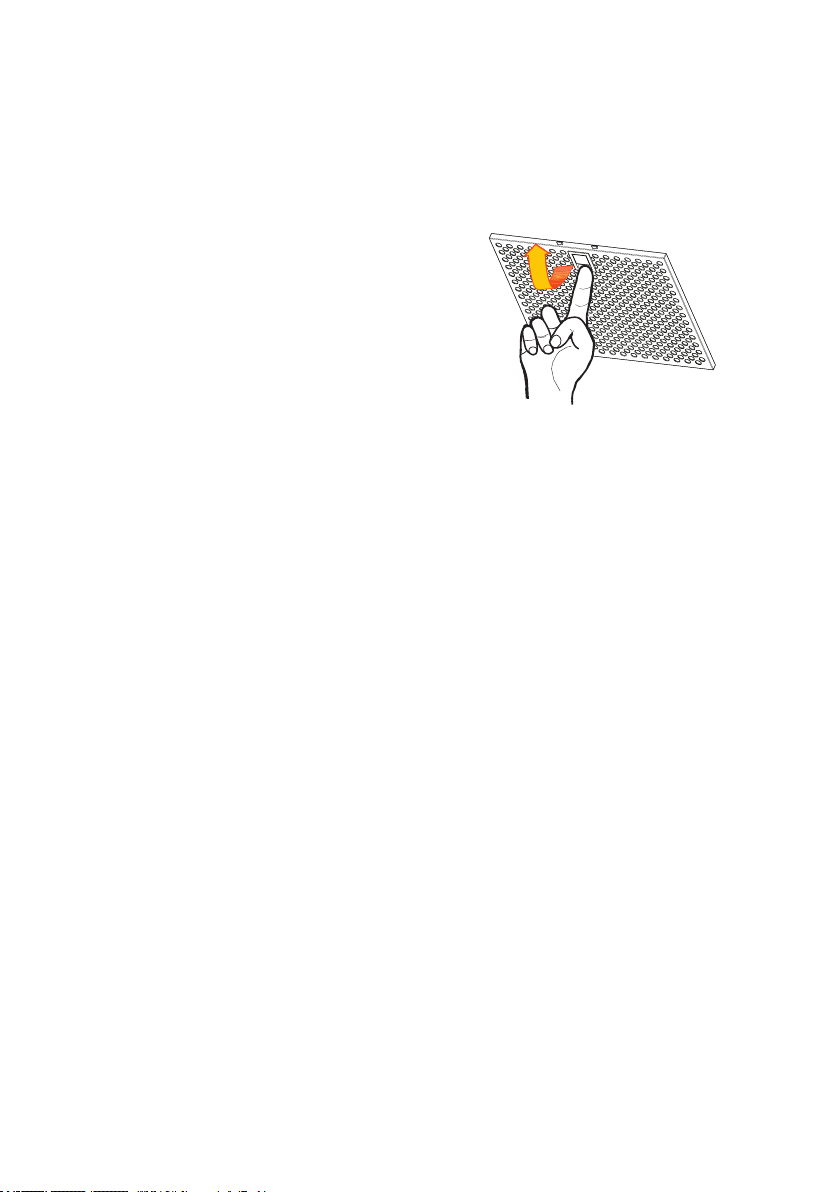

- The Grease lters must be
cleaned every 2 months of

6 www.electrolux.com
operation, or more frequently
for particularly heavy usage,
and can be washed in a dish-
washer (Z).
ZZ
- Control lights, if present.
• Clean the hood using a damp
cloth and a neutral liquid deter-
gent.

ENGLISH 7
CHARACTERISTICS

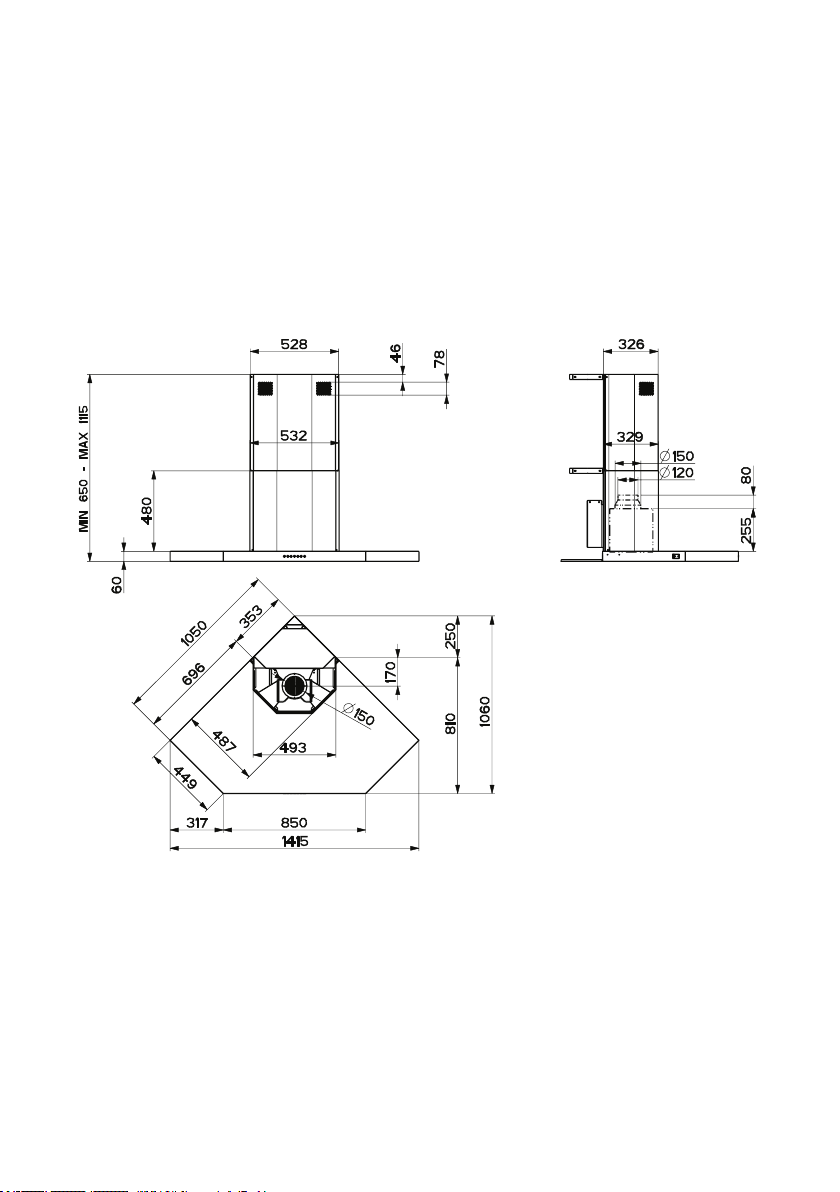

Dimensions

8 www.electrolux.com

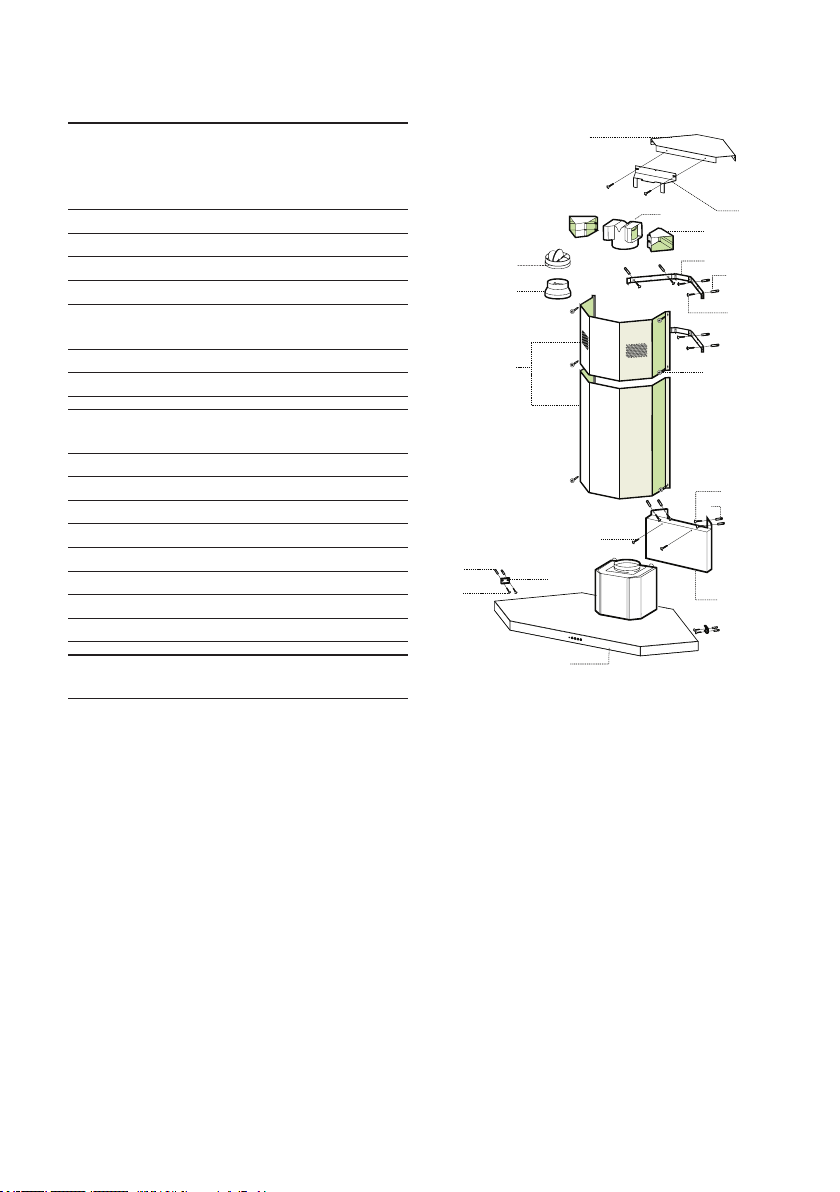

Components
Ref. Q.ty Product Components
1 1 Hood Body, with: Controls, Light,
Blower, Filters
2 1 Telescopic Chimney:
2.1 1 Upper Section
2.2 1 Lower Section
9 1 Reducer Flange ø 150-120 mm
10 1 Damper
14.1 2 Air Outlet Connection Extension
15 1 Air Outlet Connection
Ref. Q.ty Installation Components
7.1 1 Hood Coupling Support
7.2.1 2 Upper Chimney Section Fixing
Brackets
7.3 1 Air Outlet Connection Support
7.4 1 Support Air Outlet Connection
Brackets
7.5 2 Safety Brackets
11 16 Plugs
12a 16 Screws 4.2 x 44.4
12c 8 Screws 2.9 x 9.5
12r 2 Screws 4.2 x 12.7
Q.ty Documentation
1 Instruction Manual






















ENGLISH 9
INSTALLATION
• Mark the centres of the Bores in the Safety
Brackets.
• Drill the points marked with a ø 8 mm drill bit.
• Insert the plugs 11 into the holes.
• Fix the Brackets and the Support, using the
Screws 12a (4.2 x 44.4) provided.
• In case of recycling version installation, you
should x the upper bracket 7.2.1, the holder
7.4, the bracket 7.3 to the holder 7.4 and the
recycling connector 15 to the bracket 7.3.
• Fasten 2 Screws 12r (4.2 x 12.7) provided into
the Hood Canopy xing holes, positioned on
the front plate of the Hood Coupling Support,
leaving a space of 5-6 mm between the sup-
port and the head of the screw.
Wall drilling and bracket xing
Wall marking:
• Rest the Bracket 7.2.1 as indicated 1-2 mm
from the ceiling or top limit.
• Mark the centres of the Bores in the Bracket.
• Rest the Bracket 7.2.1 as indicated X mm
under the rst bracket (X = height of the Top
Chimney provided).
• Mark the centres of the Bores in the Bracket.
• Rest the Hood Coupling Support 7.1 as in-
dicated 1004 mm above the Cooker Top,
checking that the xing bores are equidistant
from the corner of the wall.
• Mark the centres of the Bores in the Support.
• Drill the points marked with a ø 8 mm drill bit.
• Insert the plugs 11 into the holes.
• Draw a Horizontal line on the Wall 668 mm
above the Cooker Top.
• Rest the Safety Brackets 7.5 as indicated on
the reference Horizontal line, at a distance of
958 mm from the corner of the wall, checking
that they are level.









 








10 www.electrolux.com
Hood body installation
• Before hooking up the Hood Canopy, lock the
2 Screws Vr located at the Hood Canopy con-
nection points.
• Hook up the Hood Canopy to the Screws 12r
taking care to ensure that the Safety brackets
7.5, xed to the wall, enter the Side Housings
provided.
• Tighten the support Screws 12r until they lock.
• Adjust Screws Vr to level the Hood Canopy.
Connection in Ducting Version
When installing the ducting version, connect the
hood to the chimney using either a exible or
rigid pipe ø 150 or 120 mm, the choice of which
is left to the installer.
To install a ø 150
• To install the dumper 10.
• Fix the pipe in position using sufcient pipe
clamps (not supplied).
To install a ø 120
• To install a ø 120 mm air exhaust connection,
insert the reducer ange 9 on the dumper 10.
• Fix the pipe in position using sufcient pipe
clamps (not supplied).
• Remove any activated charcoal lters.
Connection in Recycling Version
• Insert the connection extension pieces later-
ally 14.1 in connec-tion 15.
• Insert the Connector 15 into the Support
bracket 7.3 and x it with a screw.
• Make sure that the outlet of the extension
pieces 14.1 is hori-zontally and vertically
aligned with the chimney outlets.
• Connect the air outlet connection 15 to the
hood body outlet using either a exible or rigid
pipe ø 150 mm, the choice of which is left to
the installer.
• Ensure that the activated charcoal lters have
been inserted.













ENGLISH 11
Electrical Connection
• Connect the hood to the mains through a two-
pole switch having a contact gap of at least 3
mm.
• Remove the grease lters (see paragraph
Maintenance) being sure that the connector
of the feeding cable is correctly inserted in the
socket placed on the side of the fan.
Chimney assembly
Upper Chimney
• Slightly widen the two sides of the upper ue
and hook them behind the brackets 7.2.1,
making sure that they are well seated.
• Secure the sides to the brackets using the 4
screws 12c (2,9 x 9,5) supplied.
• Make sure that the outlet of the extensions
pieces is aligned with the chimney outlets.
Lower exhaust ue
• Slightly widen the two sides of the ue and
hook them between the upper ue and the
wall, making sure that they are well seated.
• Fix the lower part laterally to the hood body
using the 2 screws 12c (2,9 x 9,5) supplied.







12 www.electrolux.com
USE
The hood can be switched on pushing directly onto the requested speed without rstly
having to select 0/1 button.
Button Basic function Indicator lights
Dual Function
L
Press briey to turn the lighting system on and off. Button off Lights off
Press and hold the button for 2 seconds to activate the light-
ing system in “courtesy light” mode. The lights are lit at a
reduced power of approximately 5W. This function can be
disabled by pressing the button once again for 2 seconds
or by pressing it briey to switch to normal lighting mode.
Button lit Lights on
Button lit Courtesy light on
T1
Turns the motor off from whatever speed it is set to. Button lit Motor active
Motor inactive
Press and hold the button for 3 seconds with all the loads
turned off (Motor and Lights), to turn the Activated Charcoal
Filter alarm on/off.
Button ashes twice F – Alarm On.
Button ashes once F – Alarm Off.
T2 Turns the motor on at speed one. Button on
T3
When pressed briey, turns the motor on at speed two. Button on Speed two on
Press and hold the button for approximately 2” to turn the
Delay function on and off, that is to say to turn the appliance
off after a 20 minute delay. Suitable to complete elimination
of residual odours. Can be activated from the OFF position
and from speeds 1, 2, 3. Cannot be activated with Intensive
speed On.
Buttons
flashing
(T1+T2 or T3
or T4)
Delay functionActive
T4 Turns the motor on at speed three. Button on
T5
Turns the motor On and Off at Intensive speed for a timed
period of 5 minutes. At the end of the 5 minutes the ap-
pliance will automatically return to the speed that was set
before. If the appliance was turned off at the time of activa-
tion, at the end of the 5 minutes the system will return to
speed one.
Button on
F
Press and hold for 4 seconds to reset the lter alarm indica-
tor, shown by ashing of button T1. This procedure can only
be carried out with the motor off.
Button on
Signals the Metal Grease Filter satu-
ration alarm, indicating that it is nec-
essary to wash the lters. The alarm
is triggered after the Hood has been
in operation for 100 working hours.
Button
ashing
When this is activated, it signals the
Activated Charcoal Filter satura-
tion alarm, indicating that the lter
must be changed; the Metal Grease
Filters must also be washed. The
Activated Charcoal Filter saturation
alarm comes into operation after
the Hood has been working for 200
hours.
      

ENGLISH 13
MAINTENANCE
Cleaning of the Metal Cassette Filters
Alarm reset
• Stop the motor.
• Press the F -touch control for at least 4 sec-
onds until the T1 -touch control ashes.
Cleaning the lters
• The lters must be cleaned every 2 months
of operation, or more frequently for particularly
heavy usage, and can be washed in a dish-
washer.

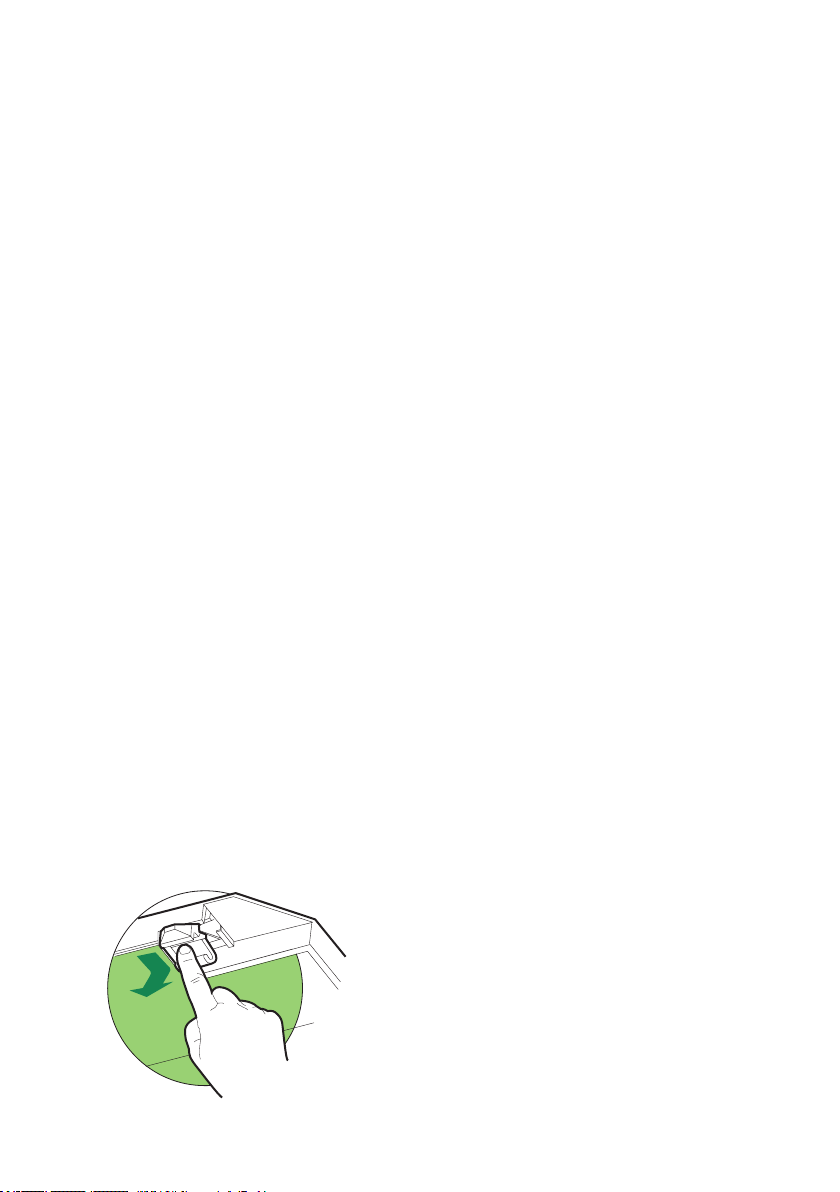

• Remove the lters one at a time holding them
up with one hand and pulling the handle
downwards with the other hand at the same
time.
• Wash the lters, taking care not to bend them.
Allow them to dry before retting.
• When retting the lters, make sure that the
handle is visible on the outside.

14 www.electrolux.com
Replacing the Charcoal Filter
This lter cannot be washed or regenerated,
and must be replaced when the F touch control
starts to ash, or at least once every 4 months.
The alarm is only triggered when the motor is on.
Enabling/Disabling the alarm signal
• In Recirculation Version Hoods, the Filter sat-
uration Alarm must be enabled at the time of
installation or later.
• Switch off the lights and the motor.
• Disconnect the mains power supply to the
hood by removing the motor unit power supply
cable connector, switching off the power supply
at the Mains or turning the Main switch off.
• Restore the connection, pressing and holding
T2.
• Release the touch control, touch controls L,
T2 and F will light up normally.
• Within 3 seconds press the touch control
F until the key itself ashes to conrm as fol-
lows:
• 2 ashes – Charcoal Filter saturation Alarm
ENABLED
• 1 ash - Charcoal Filter saturation Alarm
DISABLED
Reset the alarm signal
• Stop the motor.
• Press the touch control F for at least 4 sec-
onds, until the touch control T1 ashes.
Replace the Filter
• Remove the metal grease lters.
• Remove the saturated charcoal lter, turning
the fasteners provided.
• Fit the new lter and fasten it its correct posi-
tion.
• Put the metal grease lters in their seats.

ENGLISH 15

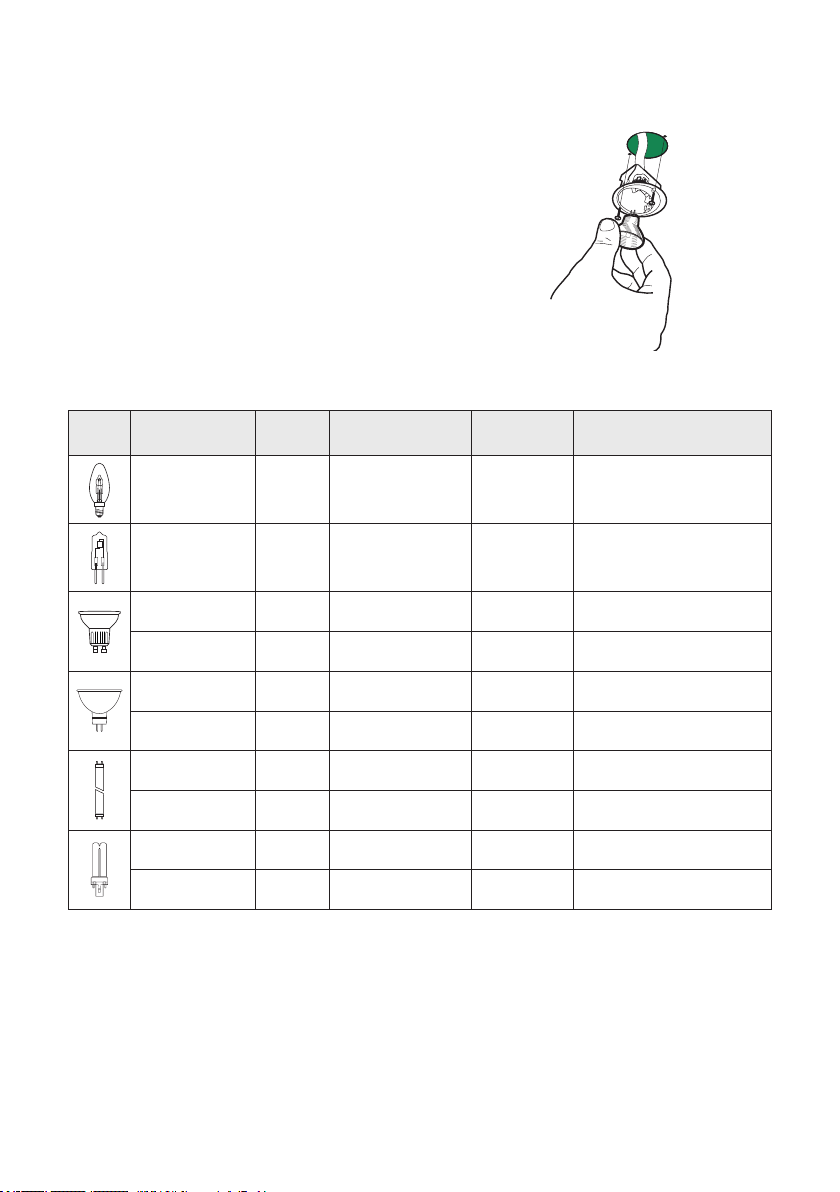

Light replacement
20 W halogen light.
• Remove the 2 screws xing the Lighting sup-
port, and pull it out of from the Hood.
• Extract the lamp from the Support.
• Replace with another of the same type, mak-
ing sure that the two pins are properly inserted
in the lamp holder socket holes.
• Replace the Support, xing it in place with the
two screws removed as above.
Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code
28 E14 220-240 104 x 35 HSGSB/C/UB-28-220/240-E14
20 G4 12 33 x 9 HSG/C/UB-20-12-G4
35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40
50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20
20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30
20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10
16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720
18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600
9 G23 60 (lamp)
220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23
11 G23 91 (lamp)
220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

16 www.electrolux.com
EMPFEHLUNGEN UND HINWEISE
• Falls in dem Raum neben dem
Abzug auch nicht mit Strom be-
triebene Geräte (zum Beispiel
Gasgeräte) eingesetzt werden,
muss für eine ausreichende
Belüftung gesorgt werden, da-
mit der Rückuss der Abgase
verhindert wird. Die Küche muss
eine direkte Öffnung nach Außen
aufweisen, damit ein ausreichen-
der Luftaustausch gewährleistet
wird. Wird die Abzugshaube
zusammen mit nicht mit Strom
betriebenen Geräte eingesetzt,
darf der Unterdruck im Raum
0,04 mbar nicht überschreiten,
damit die Abgase nicht wieder
angesaugt werden.
• Schadhafte Kabel müssen
durch den Hersteller oder vom
Kundendienst ausgewechselt
werden, damit jedes Risiko aus-
geschlossen wird.
• Falls die Montageanweisungen
für die gasbetriebene Koch-
mulde einen größeren Abstand
vorschreiben, als der oben
angegebene, muss diese Vor-
gabe befolgt werden. Es sind
sämtliche Abluftvorschriften zu
beachten.
• Nur für die Abzugshaube geeig-
nete Schrauben und Kleinteile
verwenden.
Achtung: Werden die Schrau-
ben und Befestigungselemente
nicht entsprechend der vorlie-
genden Anleitungen verwendet,
MONTAGE
• Diese Gebrauchsanleitungen
beziehen sich auf die verschie-
denen Modelle der Abzugshau-
be. Darum kann es möglich
sein, dass die Beschreibung
bestimmter Merkmale für das
vorliegende Gerät nicht zutrifft.
• Der Hersteller haftet nicht für
etwaige Schäden, die durch
die fehlerhafte Installation oder
falschen Gebrauch entstehen
könnten.
• Der min. Sicherheitsabstand
zwischen Kochfeld und Abzugs-
haube beträgt 650 mm (einige
Modelle können auch niedriger
installiert werden; siehe Absatz
Installation).
• Kontrollieren Sie, ob die Netz-
spannung den Daten des Ty-
penschilds im Innern der Haube
entspricht.
• Für Geräte der Klasse I muss
kontrolliert werden, ob das häus-
liche Versorgungsnetz korrekt
geerdet ist. Die Absaughaube
mit Hilfe eines Rohrs mit ei-
nem Mindestdurchmesser von
120 mm mit dem Rauchabzug
verbinden. Der Verlauf des
Rauchabzugs soll so kurz wie
möglich sein.
• Die Abzugshaube darf nicht an
einen Schacht angeschlossen
werden, in den Rauchgase gelei-
tet werden (z. B. von Heizkessel,
Kaminen, usw.).

GERMAN 17
besteht Stromschlaggefahr.
• Die Abzugshaube mittels zwei-
poligem Schalter mit einer
Öffnung der Kontakte von
mindestens 3 mm an das Netz
anschließen.
GEBRAUCH
• Die Abzugshaube wurde aus-
schließlich für den häuslichen
Gebrauch entwickelt, um Koch-
dünste zu beseitigen.
• Die Haube darf nur für die ihr
zugedachten Zwecke benutzt
werden.
• Unter der eingeschalteten Hau-
be keine offenen Flammen
benutzen.
• Die Flamme so regulieren, dass
sie nicht über den Boden des
Kochgeschirrs hinausreicht.
• Fritteusen müssen während des
Gebrauchs ständig überwacht
werden: überhitztes Öl könnte
sich entzünden.
• Auf keinen Fall unter der Haube
ambieren: Brandgefahr.
• Kinder ab 8 Jahren und Per-
sonen mit eingeschränkten
physischen, sensorischen oder
psychischen Fähigkeiten, oder
mit mangelnden Erfahrungen
oder Kenntnissen dürfen nicht
mit dem Gerät umgehen, es sei
denn, sie werden von einer für
ihre Sicherheit verantwortlichen
Person beaufsichtigt oder ange-
leitet. Sicherstellen, dass Kinder
nicht mit dem Gerät herumspie-
len können. Reinigungs- und
Wartungsarbeiten dürfen nicht
von unbeaufsichtigten Kindern
durchgeführt werden.
• ACHTUNG: Die zugänglichen
Teile können während des Ge-
brauchs der Kochgeräte sehr
heiß werden.
WARTUNG
• Das Symbol am Produkt oder
auf der Verpackung weist darauf
hin, dass das Gerät nicht als
normaler Hausmüll entsorgt
werden darf. Das ausrangierte
Gerät muss vielmehr bei einer
speziellen Sammelstelle für
elektrische und elektronische
Geräte abgegeben werden.
Mit der vorschriftsmäßigen
Entsorgung des Gerätes trägt
der Benutzer dazu bei, schäd-
liche Auswirkungen auf Umwelt
und Gesundheit zu vermeiden.
Weitere Informationen zum Re-
cycling dieses Produktes können
bei der zuständigen Behörde,
der örtlichen Abfallbeseitigung
oder bei dem Händler, der das
Gerät verkauft hat, eingeholt
werden.
• Vor Reinigungs- oder Wartungs-
arbeiten am Gerät, muss dieses
ausgeschaltet und spannungs-
los gemacht werden.
• Die Filter stets nach den angege-
benen Intervallen reinigen oder
auswechseln (Brandgefahr).
- Der Aktivkohlelter ist weder
waschbar, noch regenerier-
bar und muss bei normalem

18 www.electrolux.com
Betrieb zirka alle 4 Monate
oder auch öfter ausgewechselt
werden, je nach Intensität des
Gebrauchs (W).
Der Long Life Filter ist wasch-
bar und wiederverwendbar,
und ist für verschiedene Mo-
delle passend.
WW
- Die Fettlter sind alle 2 Monate
oder bei intensiver Nutzung
öfter zu reinigen und können
in der Spülmaschine gespült
werden (Z).
ZZ
- Kontrolllampen der Steuerun-
gen, wo vorhanden.
• Die Haube mit einem feuchten
Lappen und einem neutralen
Reinigungsmittel abwischen.

GERMAN 19
CHARAKTERISTIKEN
Platzbedarf

20 www.electrolux.com
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper komplett mit: Steu-
erungen, Beleuchtung, Ventilator-
gruppe, Filter
2 1 Teleskopkamin, bestehend aus:
2.1 1 oberer Kamin
2.2 1 unterer Kamin
9 1 Reduktionsansch ø 150-120 mm
10 1 Flansch mit Ruckstauklappe ø 150
mm
14.1 2 Verlängerung Anschluss Luftaustritt
15 1 Anschluss Luftaustritt
Pos. St Installationskomponenten
7.1 1 Halterung Abzugshaubenanschluss
7.2.1 2 Befestigungsbügel oberer Kamin
7.3 1 Bügel für Anschlusshalter
7.4 1 Attack Bügel für Anschlusshalter
7.5 2 Sicherheitsbügel
11 16 Dübel
12a 16 Schrauben 4,2 x 44,4
12c 8 Schrauben 2,9 x 9,5
12r 2 Schrauben 4,2 x 12,7
MengeDokumentation
1 Betriebsanleitung





















