Innehållsförteckning
Säkerhetsinformation 2
Beskrivning av köksfläkten 3
Så här använder du din fläkt 4
Skötsel och rengöring 5
Om fläkten inte fungerar 7
Extra tillbehör 7
Tekniska data 8
Installation 8
Säkerhetsinformation
Fläkten får endast användas i enskilt hushåll och för normal hushållsanvändning. Den uppfyller internationella
säkerhetsföreskrifter och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo eliminera alla
olycksrisker.
Läs därför noga igenom anvisningar, råd och varningstexter innan du installerar och börjar använda fläkten. Ge
speciellt akt på texter med en varningstriangel för att undvika skador på person eller egendom. Tänk på att spara
bruksanvisningen, som måste finnas om fläkten säljs eller överlåts på annan person.
Vid installation och service
 All eventuell elektrisk installation skall utföras
av behörig fackman och installationen av
fläkten bör utföras av kunnig person. Arbete
utfört av person utan tillräcklig kunskap kan
försämra fläktens funktion samt leda till skada
på person och/eller egendom.
 Minsta tillåtna avstånd från fläktens underkant
till elektrisk spis eller häll är 50 cm och till
gasspis eller gashäll är 65 cm.
Respektera det eventuella större avstånd som
gasspisens installationsinstruktioner anger.
 Kontrollera att fläktens anslutningssladd inte
kommer i kläm vid installation.
 Fläkten är endast elektriskt avstängd när
stickkontakten eller säkringen (proppen) är
borttagen.
 Observera att utblåsningsluften inte får ledas in
i rökkanal som används för avledning av
rökgaser från bruksföremål, som matas med
annat slag av energi än elenergi, som t ex
oljepanna eller vedspis.
Vid användning
 Lämna aldrig frityrkokning, smältning av fett,
paraffin eller annat lättantändligt utan tillsyn.
Vid en eventuell brand: Stäng omedelbart av
köksfläkten och spisen. OBS! Kväv elden med
lock. Använd aldrig vatten.
 Flambering bör inte ske under fläkten. Det kan
orsaka brand. Tänk också på att stekfett tar eld
om det blir överhettat. Lämna aldrig
stekpannan utan uppsikt.
 Fläktens fettfilter skall regelbundet rengöras för
att undvika att fett kan droppa ner på kokzonen
och orsaka brand. Se vidare under rubriken
Skötsel och rengöring i instruktionsboken.
Skrotning och återvinning
 Kontakta Elkretsen AB eller återförsäljaren för
att få reda på var du kan lämna produkten för
skrotning och återvinning. Du kan också gå in
på www.el-kretsen.se för att ta reda på närmaste
inlämningsställe.
 När det gäller kyl- och frysprodukter skall du
kontakta din kommun för att få reda var du kan
lämna in produkten för skrotning och
återvinning.

3

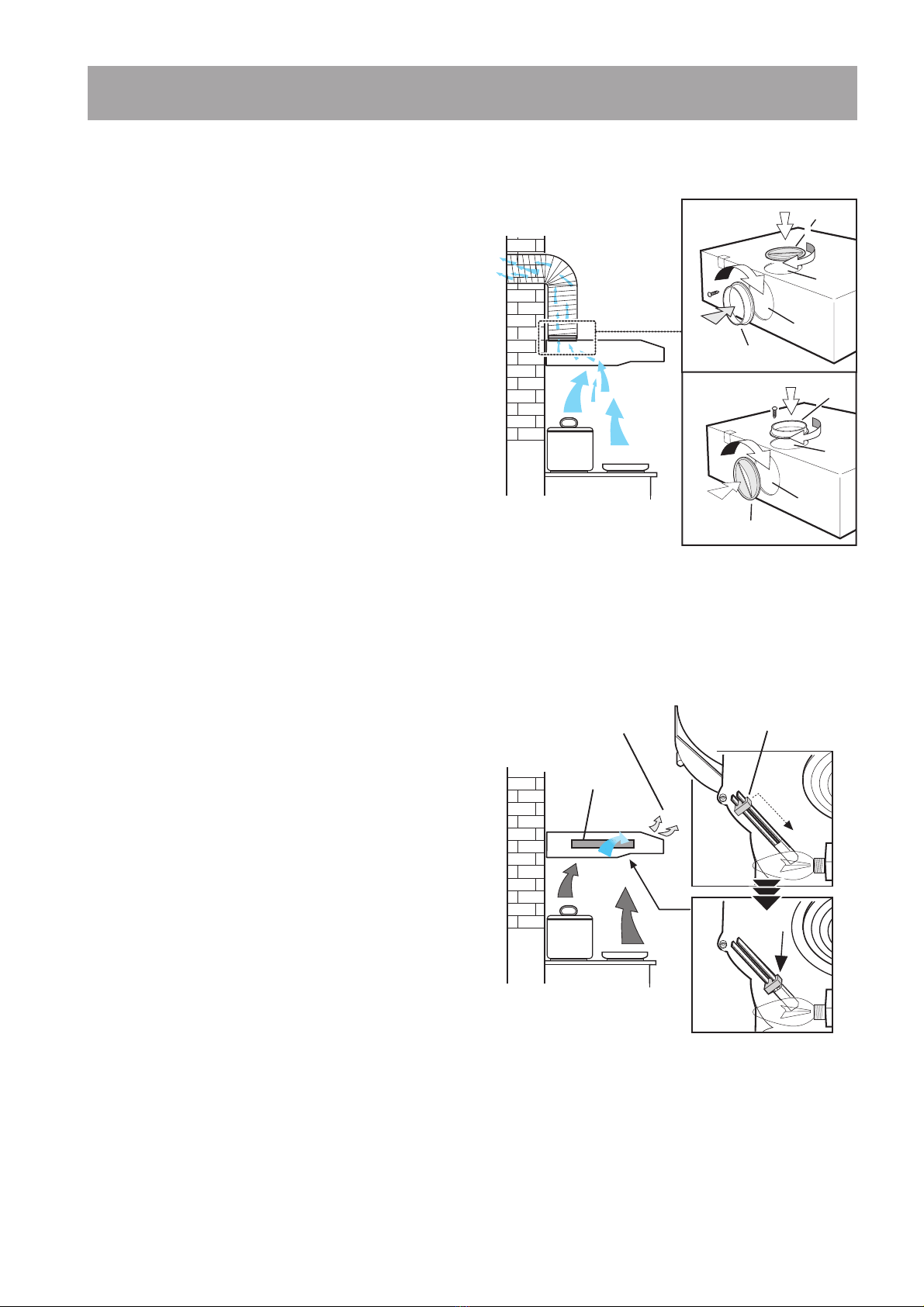

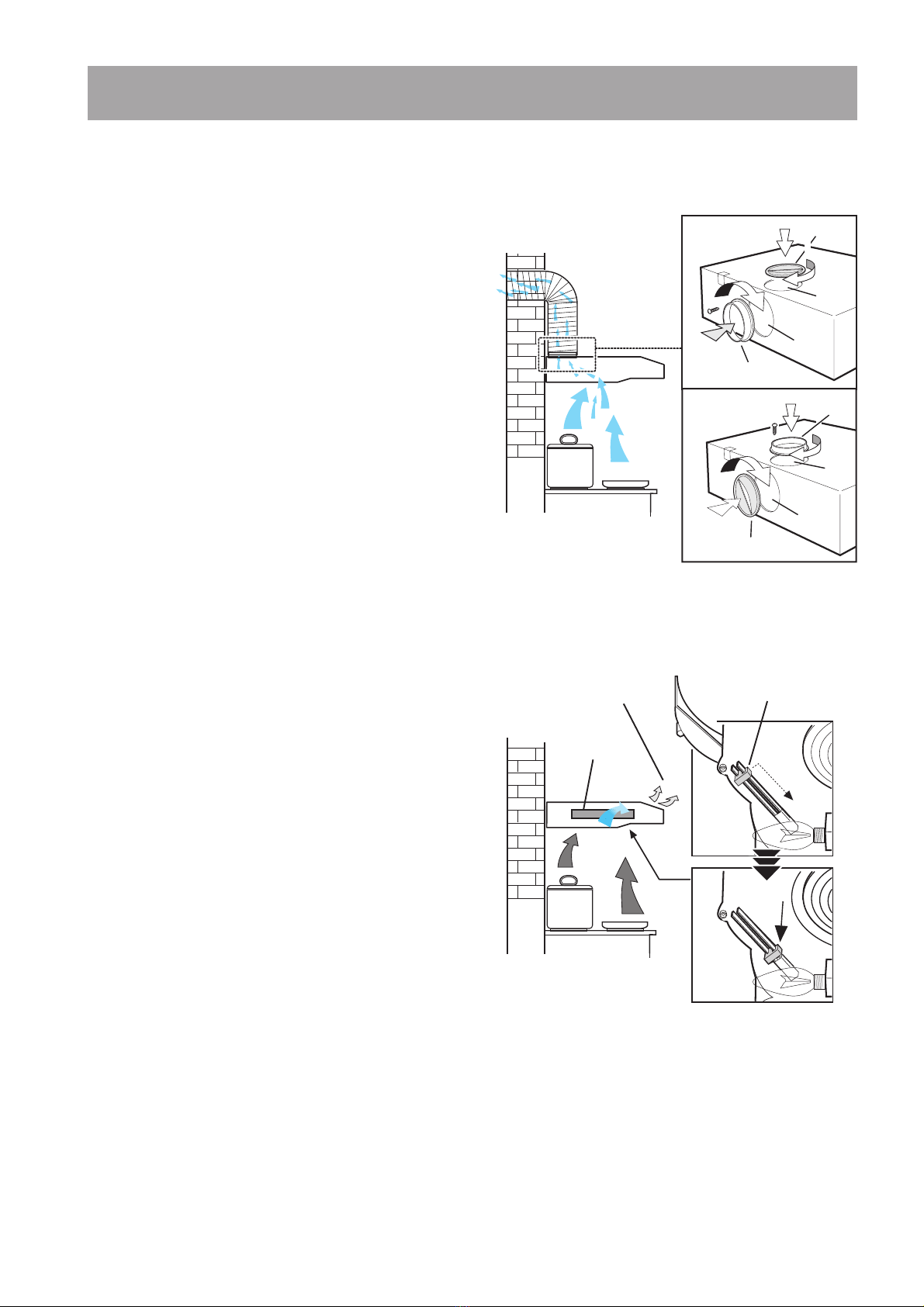

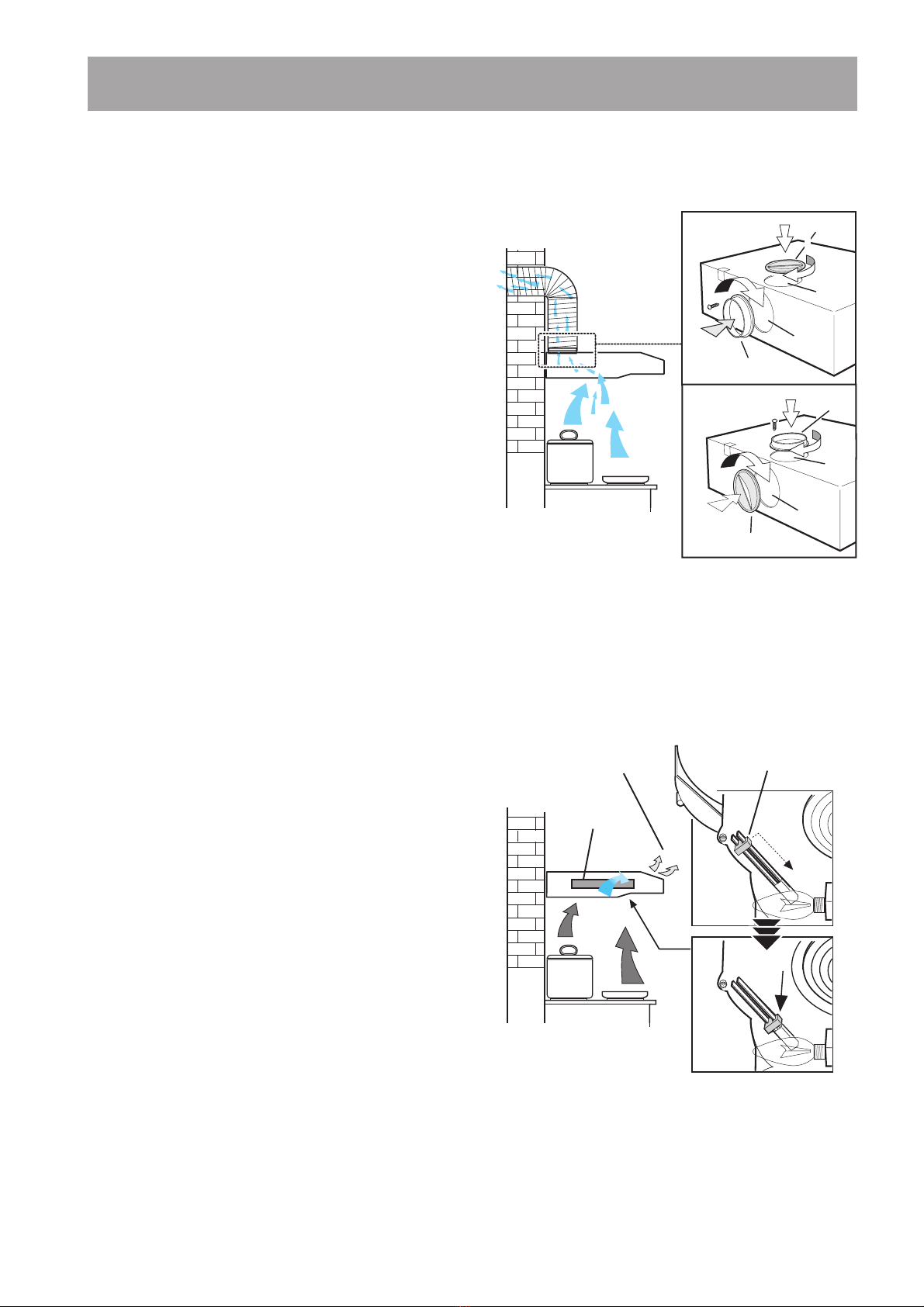

Fig. 1 - Version med evakuering
utomhus
Fig. 2 - Version med recirkulation
1
2
3
4
5
E
D
G
H
1
2
3
4
5
E
H
G
D
1
3
F
OK!
2
Spak
Kolfilter
Främre
galler
Beskrivning av köksfläkten
 Fläkten är levereras för en användning med
evakuering utomhus. Om ett kolfilter installeras
kan man dock även använda fläkten i versionen
med recirkulation.
 För denna funktion ska du begära ett Electrolux
originalkolfilter hos ditt lokala Electrolux
Tekniska Servicecenter.
Version med evakuering utomhus
Köksfläkten har två evakueringsutgångar; Doch E.
Välj önskad utgång och montera dit stosen G
(bajonettfattning). Skruva fast stosen.
Placera täcklocket Hi den oanvända utgången.
Luften dras in genom fettfiltret och blåses sedan
via en evakueringsslang (extra tillbehör) och
imkanal ut i det fria.
Viktigt: Slangen skall ha så få och mjuka böjar för
att inte försämra fläktens luftflöde.
Observera: Röret medföljer inte leveransen
utan ska köpas separat.
För att garantera maximal prestanda måste röret ha
lika stor diameter som utsugsöppningen.
Version med recirkulation
 Luften filtreras genom ett kolfilter och släpps
ut i köket igen genom det främre gallret.
 För spaken till läge F.
 För denna funktion kan du beställa ett
Electrolux originalfilter hos din lokala
Electrolux Service eller hos din återförsäljare.

4

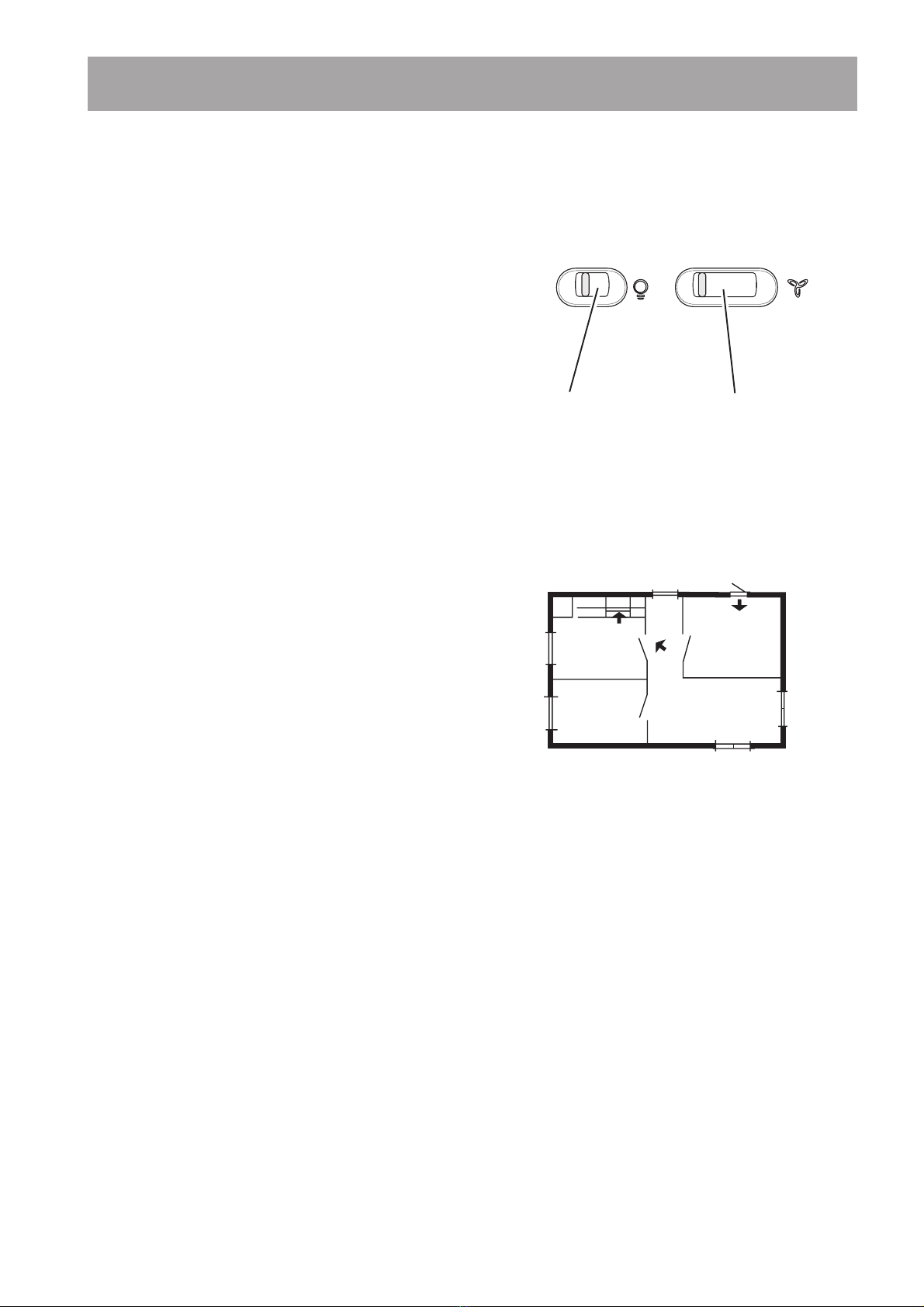

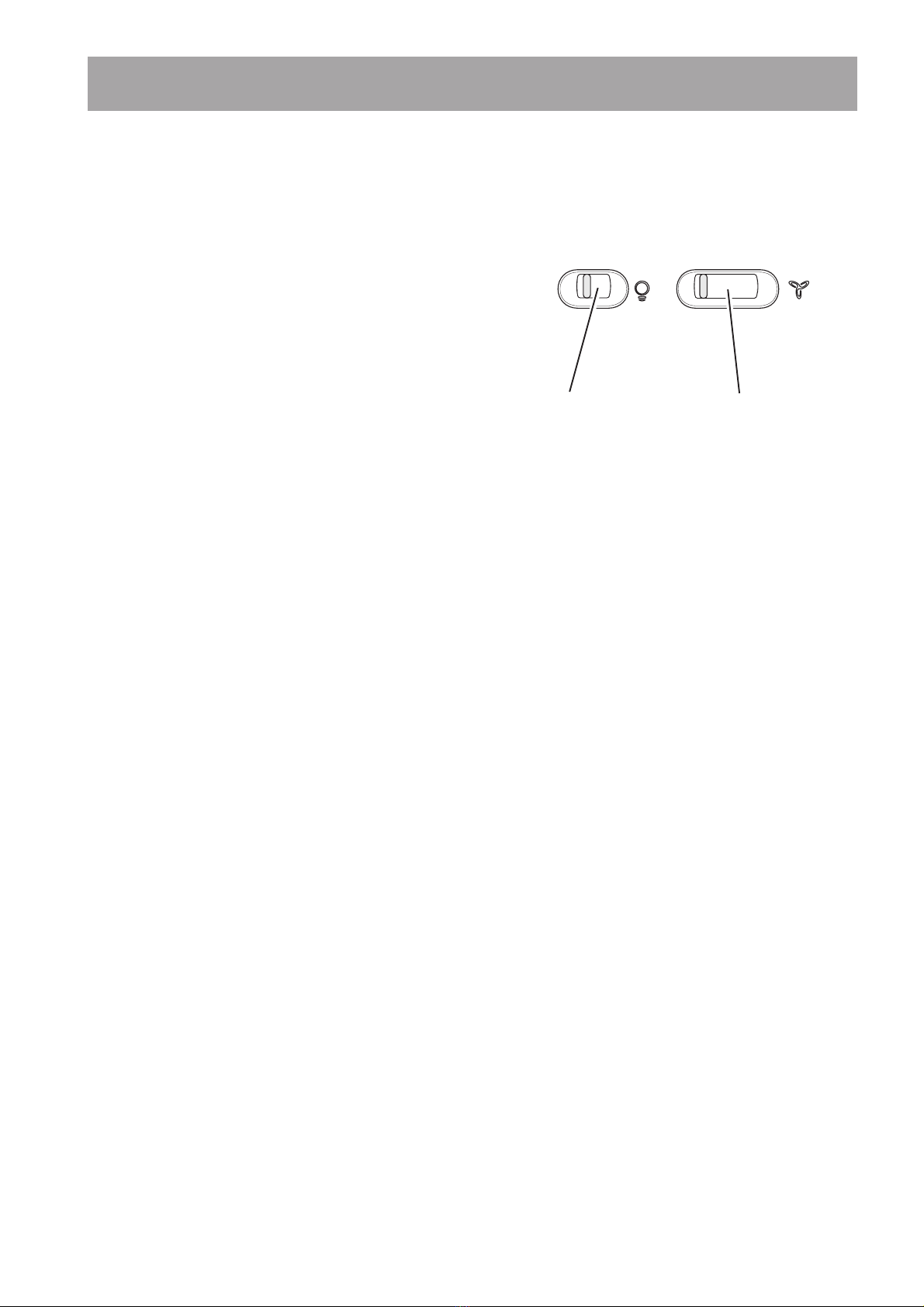

Fig. 3 - Panel
Knapp för motorns
hastighet
Belysningsknapp
Så här använder du din fläkt
 För bättre effekt råder vi dig att använda de
lägre hastigheterna vid normalkoncentrationer
och de högre vid särskilt höga koncentrationer
av matos.
Sätt på fläkten några minuter innan du börjar
laga mat; på så sätt skapas ett undertryck i
köket. Vi råder dig att låta fläkten vara på i
cirka 15 minuter när du är klar med
matlagningen eller tills matoset försvunnit.
Funktionsknapparna finns på utrustningens
frontpanel:
Belysningsknappen tänder och släcker lampan
i fläkten
Knappen för motorns hastighet sätter på och
stänger av motorn samt används för att välja en
av de tre funktionshastigheterna.
Korrekt ventilation
För att spisfläkten ska fungera korrekt är det
nödvändigt att skapa ett undertryck i köket. Av
denna anledning måste fönstren i köket vara
stängda och ett fönster i ett närliggande rum
lämnas öppet.

5
Skötsel och rengöring
Gör alltid fläkten strömlös genom att dra ur stickkontakten eller skruva ur säkringen (proppen) innan
rengöring.
Rengör filtret ofta. Fettbeläggningen i filter och imkanal utgör brandrisk om man t ex skulle glömma att
stänga av en spisplatta (eller vid överhettning av annat slag).

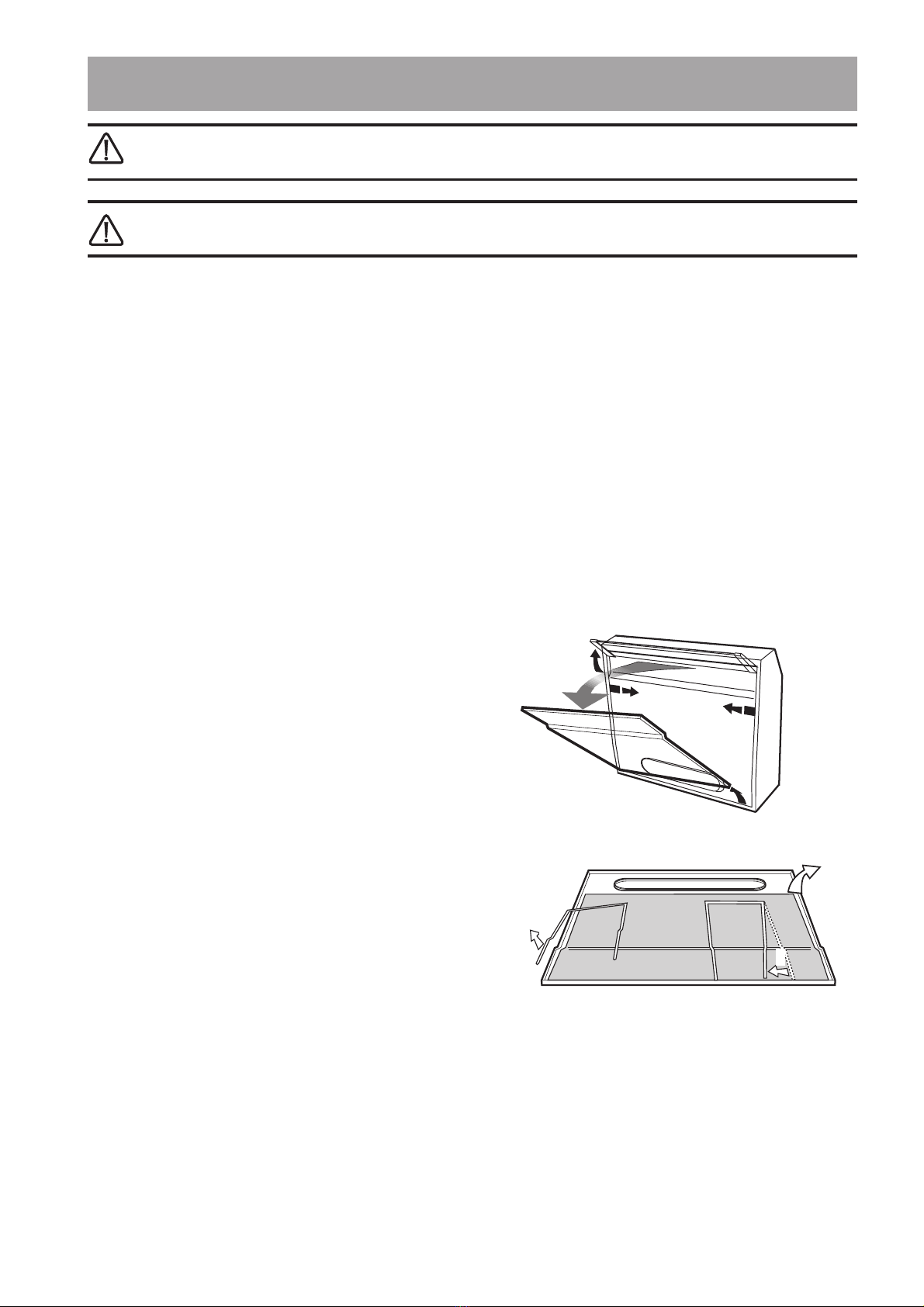

Fig. 4 - Fettfilter
1
23
4
5
6
7
8
B
Rengöring av fläkten
 Använd en trasa som fuktats med ett neutralt
flytande rengöringsmedel för den utvändiga
rengöringen av fläkten.
 Undvik att använda produkter som innehåller
frätande ämnen, slipmedel eller är lättantändliga.
 För inte in vassa föremål i motorns skyddsgaller.
 Rengör de utvändiga ytorna med ett milt
rengöringsmedel . Undvik att använda
rengöringsprodukter som innehåller soda eller i
pulverform samt tvättsvampar av scotchbrite typ.
 Vid behov, gör rent frontpanelen och filtergallret
med hjälp av en mjuk trasa och milda
rengöringsmedel.
 Det är ytterst viktigt att göra rent utrustningen och
byta ut filtren enligt de rekommenderade
intervallerna. I annat fall kan fettdepåer
ackumuleras och skapa förutsättningar för
brandrisk.
Fettfilter
 Fettfiltret har till uppgift att stoppa de fettpartiklar
som bildas under matlagningen och ska alltid
användas, både i evakueringsversionen och
recirkulationsversionen .
Observera: fettfiltren av metall ska nedmonteras
och diskas, för hand eller i diskmaskin, var fjärde
vecka.
Öppning av gallret - Fig. 4
Öppna spärren och fäll ner filterkassetten.
Hela kassetten kan tas bort genom att dra fram
högersidan och haka av den.
Lossa filterhållarna B.
Handdisk
Blötlägg fettfiltren cirka en timme i varmt vatten
med en liten mängd flytande diskmedel, skölj
därefter rikligt med varmvatten. Om så behövs,
upprepa operationen. Låt filtren torka och montera
sen tillbaka dem i utrustningen.
Diskmaskin
Placera fettfiltren i diskmaskinen. Välj det mest
energiska diskprogrammet och högsta temperatur
(minst 65°C). Upprepa operationen. Låt filtren
torka och montera sen tillbaka dem i utrustningen.
När fettfiltret av metall diskas i maskin kan
dess färg blekas något. Detta inverkar dock inte
på något sätt på funktionen.
 Gör rent filtrets inre säte med en varm
rengöringslösning (undvik att använda
rengöringsmedel som innehåller soda eller i
pulverform och tvättsvampar av scotchbrite
typ).
Observera
 Slarv med rengöringen eller utbyte av filtren
medför brandrisk. Vi råder dig därför att strikt
följa de rekommenderade anvisningarna.
 Tillverkningsfirman kan inte hållas ansvarig för
eventuella skador på motorn eller för bränder
som orsakts av felaktigt underhåll eller av att
ovanstående säkerhetsföreskrifter ej följts.

6

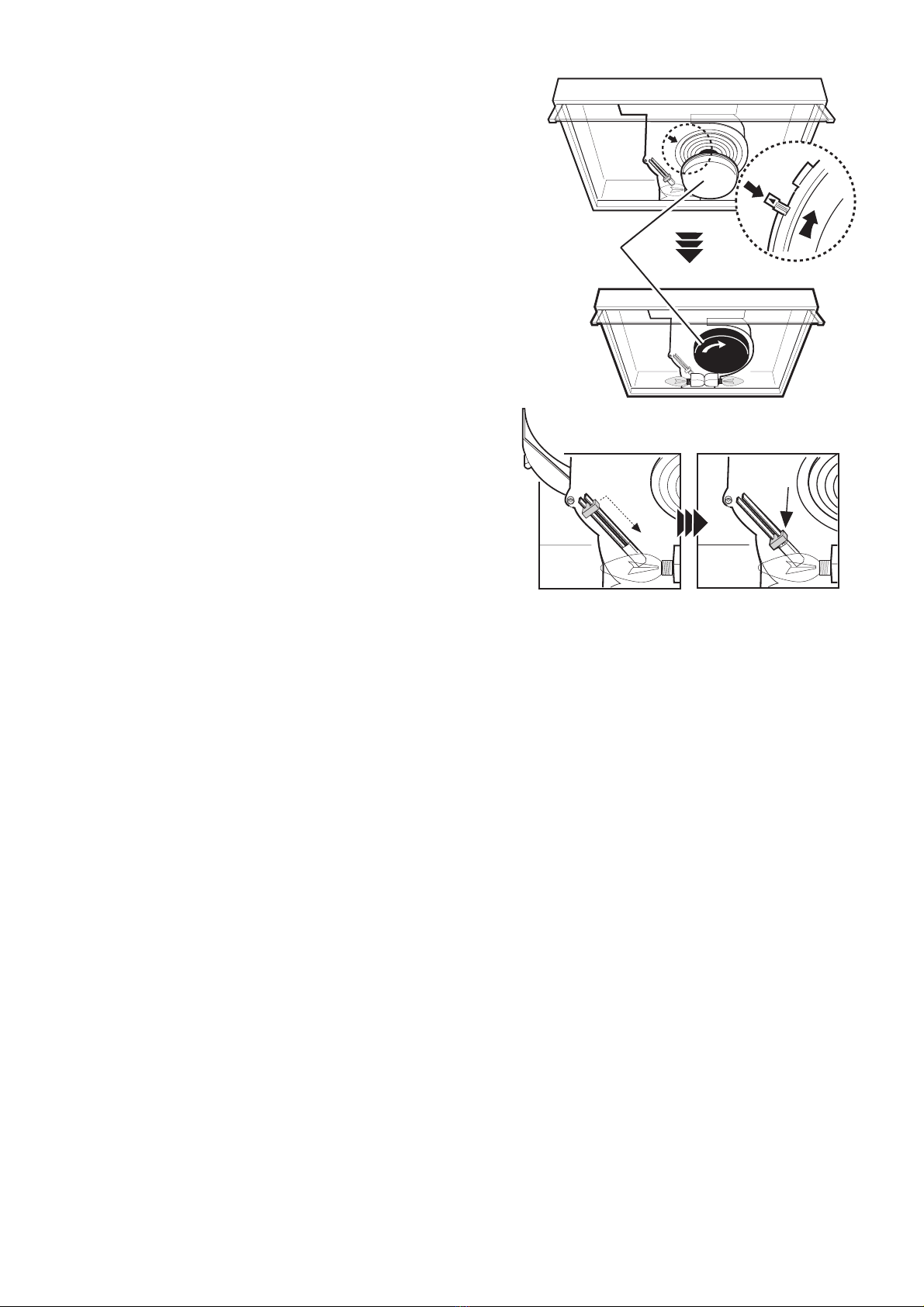

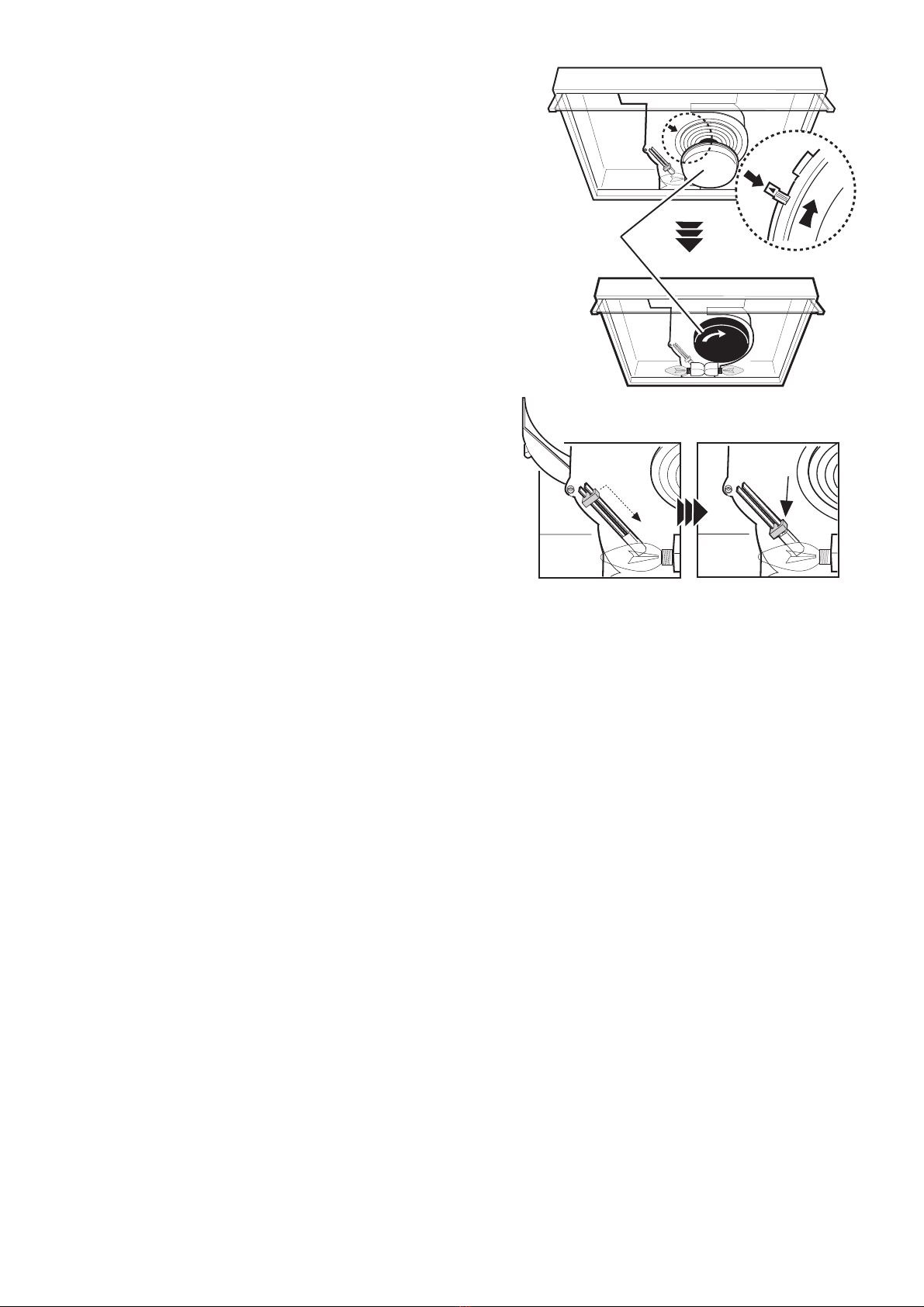

Fig. 5 - Kolfilter - Installation
1
2
1
3
2
F
Kolfilter
För spaken till läge F
Kolfilter
 Kolfiltret ska endast användas om du har för
avsikt att använda fläkten i
recirkulationsversionen.
 För detta syfte måste du beställa ett Electrolux
originalkolfilter hos ditt lokala Tekniska
Servicecenter.
 Kolfiltret får absolut inte diskas eller
återanvändas.
Det ska bytas ut var 6/8:e månad vid normal
användning.
Utbytesfilter finns hos ditt lokala Tekniska
Servicecenter.
Installation
Placera kolfiltret så att det täcker plastgallret
som skyddar fläkthjul och motor (fig. 8).
Kontrollera att den lilla tappen (1) möter pilen
(2).
Vrid filtret medurs.
Vid nedmonteringen ska operationen utföras i
omvänd ordning.
 Kom alltid ihåg att specificera fläktmodellens
kod när du beställer utbytesfilter . Numret finns
på märkskylten som är fäst inuti utrustningen.
 Kolfilter kan beställas hos Electrolux Service
eller hos din återförsäljare.
Utbyte av lampan
 Slå ifrån strömmen till spisfläkten.
 Ta bort gallret eller fettfiltret av metall.
 Byt ut den trasiga lampan mot en ny lampa av
samma typ.
 Montera tillbaka gallret eller fettfiltret av
metall.
 Om belysningen inte fungerar, försäkra dig om
att lampan är ordentligt iskruvad innan du
vänder dig till din lokala Electrolux Service.

7
Om fläkten inte fungerar
Reklamation
Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara
kvittot för eventuell reklamation.
Konsumentkontakt
Har du frågor angående produktens funktion eller användning ber vi dig att
kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår
hemsida www.electrolux.se
Service och reservdelar
Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel [phone]
eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.
Adressen till din närmaste servicestation finner du via www.electrolux.se eller Gula Sidorna under rubrik
Hushållsutrustning, vitvaror  service
Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en
tabell, som beskriver enklare fel
och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

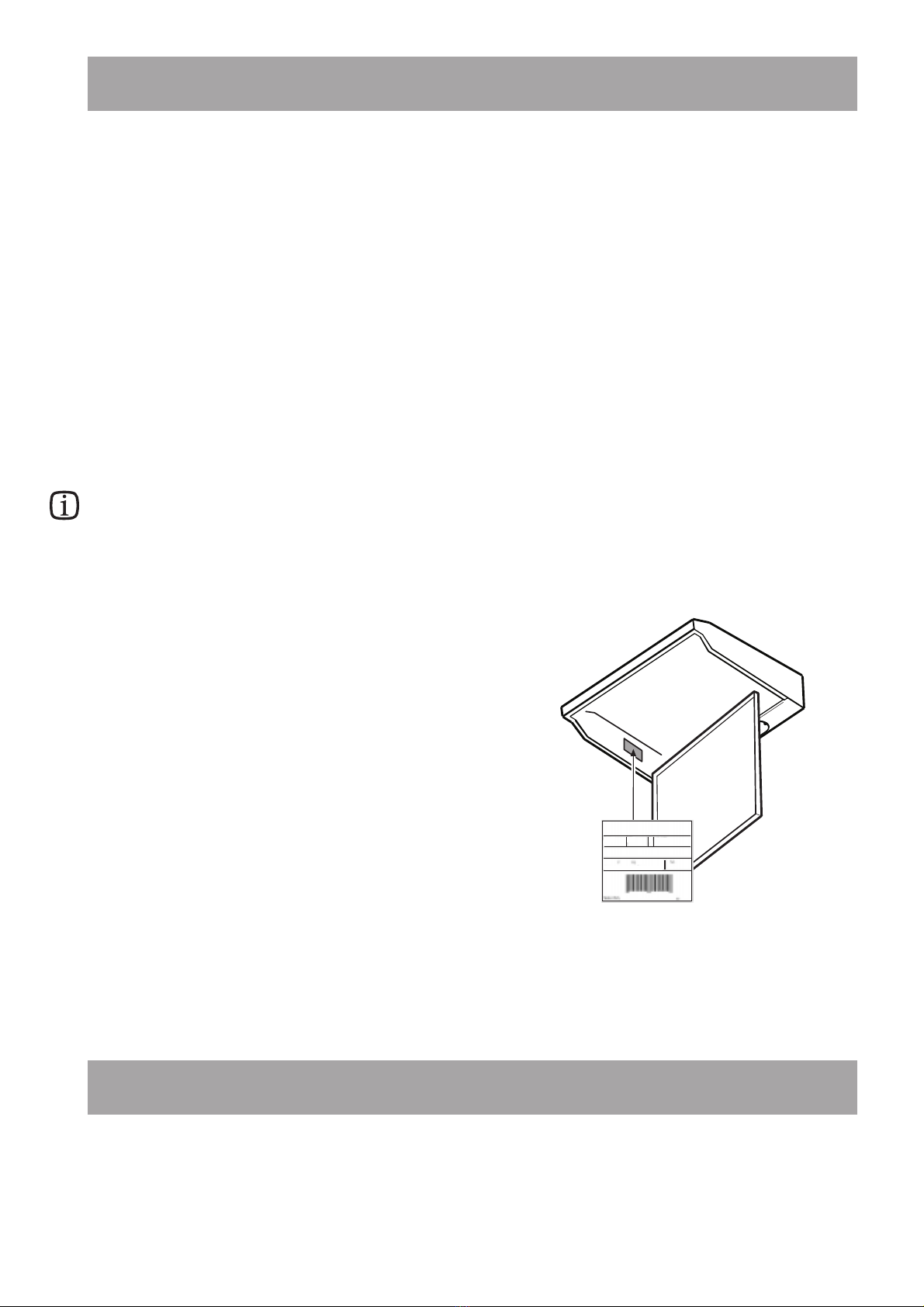

Innan du kontaktar service, skriv upp följande enligt dataskylten:
Modellbeteckning ...............................
Produktnummer ...............................
Serienummer ...............................
Inköpsdatum ...............................
Hur och när uppträder felet ?
Extra tillbehör:
Kolfilter Type 28
MODEL PNC Serial No.
Lamp Motor

8
Uppackning
OBS! Kontrollera att fläkten inte är skadad.
Eventuella transportskador skall omedelbart
anmälas till den som ansvarat för transporten.
Skador, felaktigheter och ev saknade delar skall
omedelbart anmälas till säljaren. Lämna inte
förpackningsmaterialet så att små barn kan leka
med det.
Placering

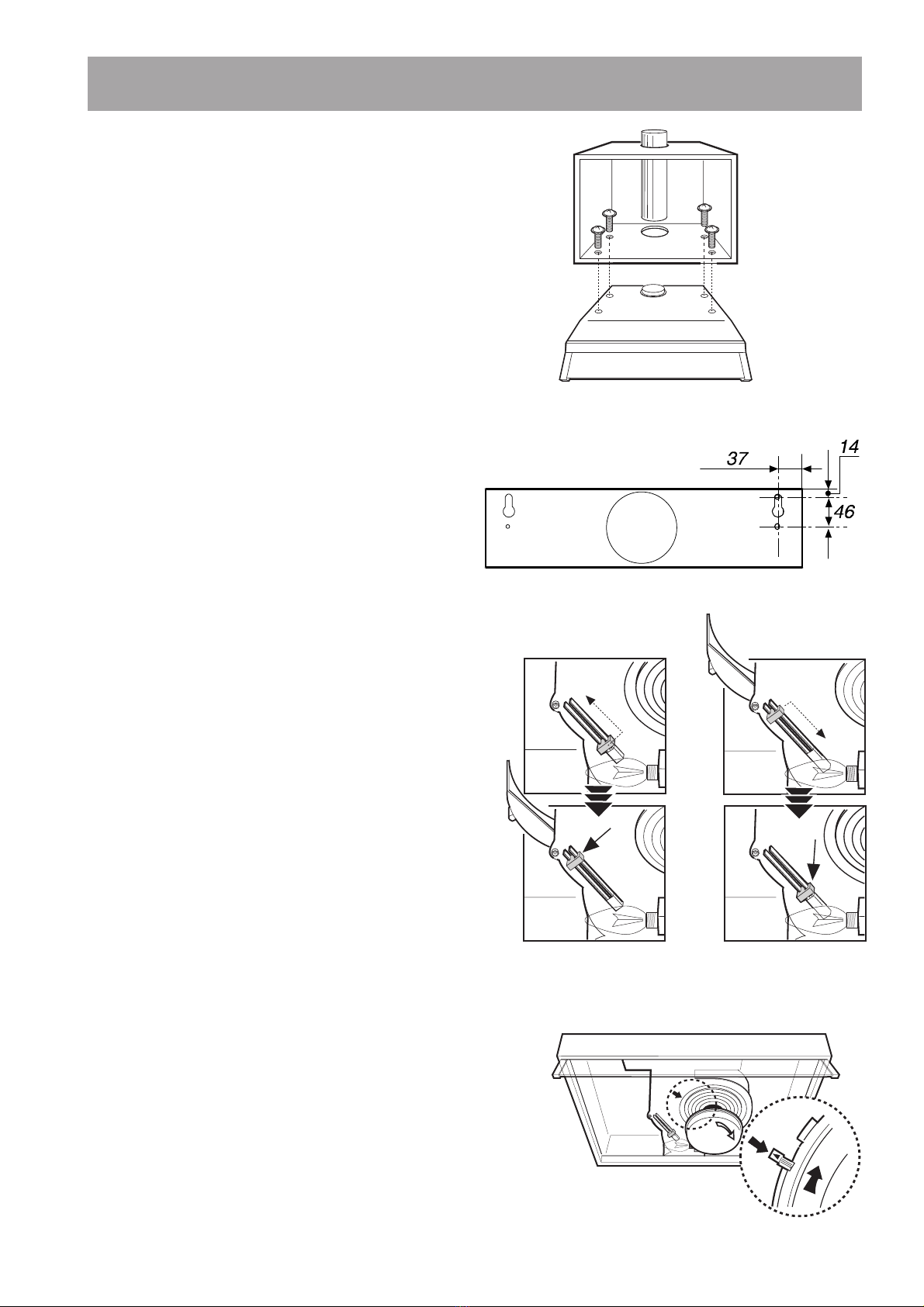

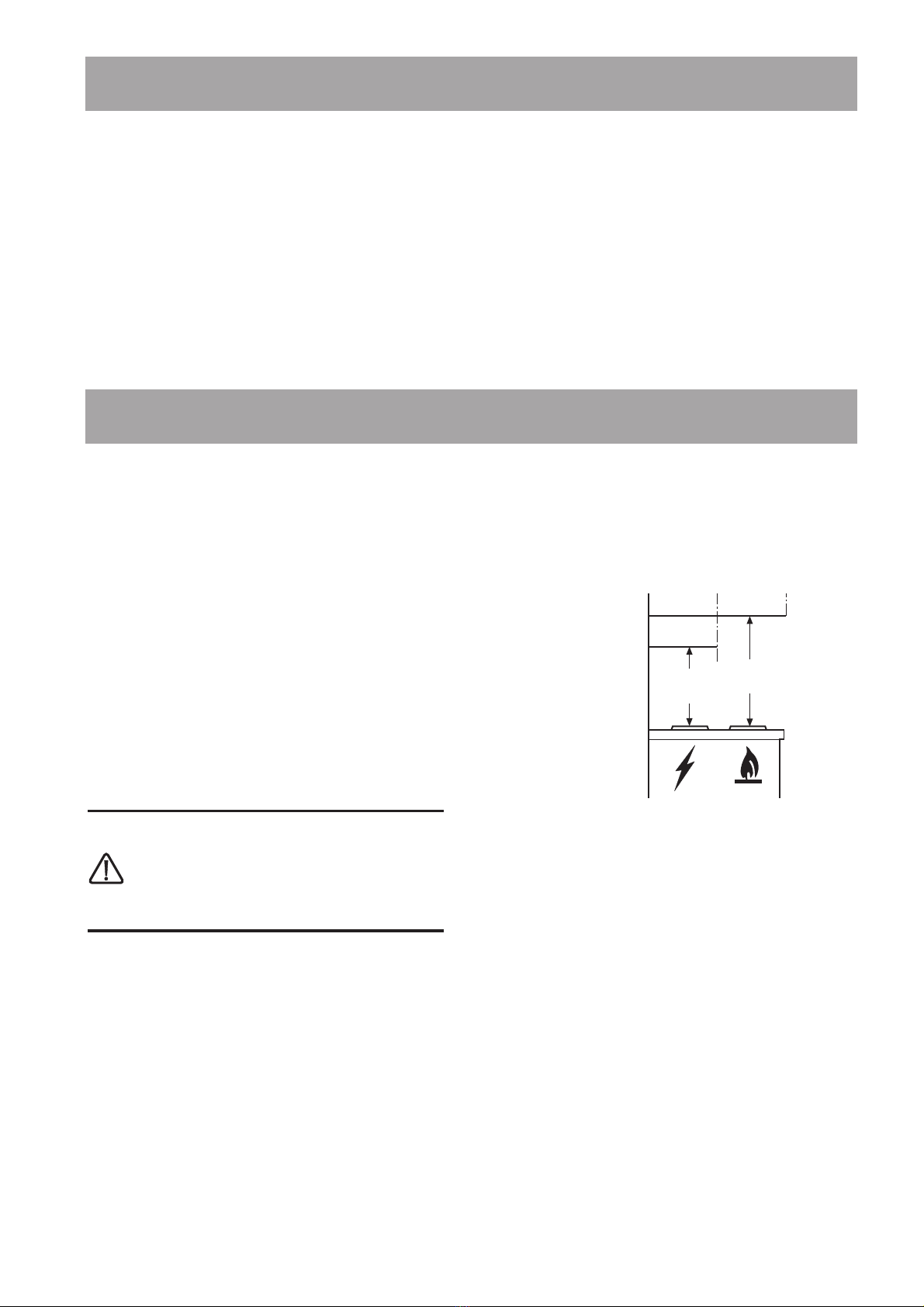

Fläktkåpan monteras frihängande på vägg. Minsta
tillåtna avstånd från fläktens underkant till
elektrisk spis eller häll är 50 cm och till gasspis
eller gashäll är 65 cm. Fig. 6.
Utblåsningsluften får inte ledas in i
rökkanal som används för avledning av
rökgaser från bruksföremål, som matas med
annat slag av energi, som t ex oljepanna
eller vedspis.
Elanslutning
Eluttaget bör placeras inuti skorstenen. Fläkten är
försedd med sladd och jordad stickpropp, och skall
anslutas till 230V.
Min
65 cm
Min
50 cm
Fig. 6
Tekniska data
Modell EFT 6406 EFT 7406
Mått (i cm):
Höjd (cm) 13 13
Bredd (cm) 59,9 69,9
Djup (cm) 48,3 48,3
Max kraftbehov: 205 W 205 W
Motorns kraftbehov: 1 x 125 W 1 x 125 W
Belysning: 2 x 40 W 2 x 40 W
Kabellängd: 150 cm 150 cm
Elektrisk anslutning: 230 V 230 V
Data som kan ändras utan förvarning.
Installation

9

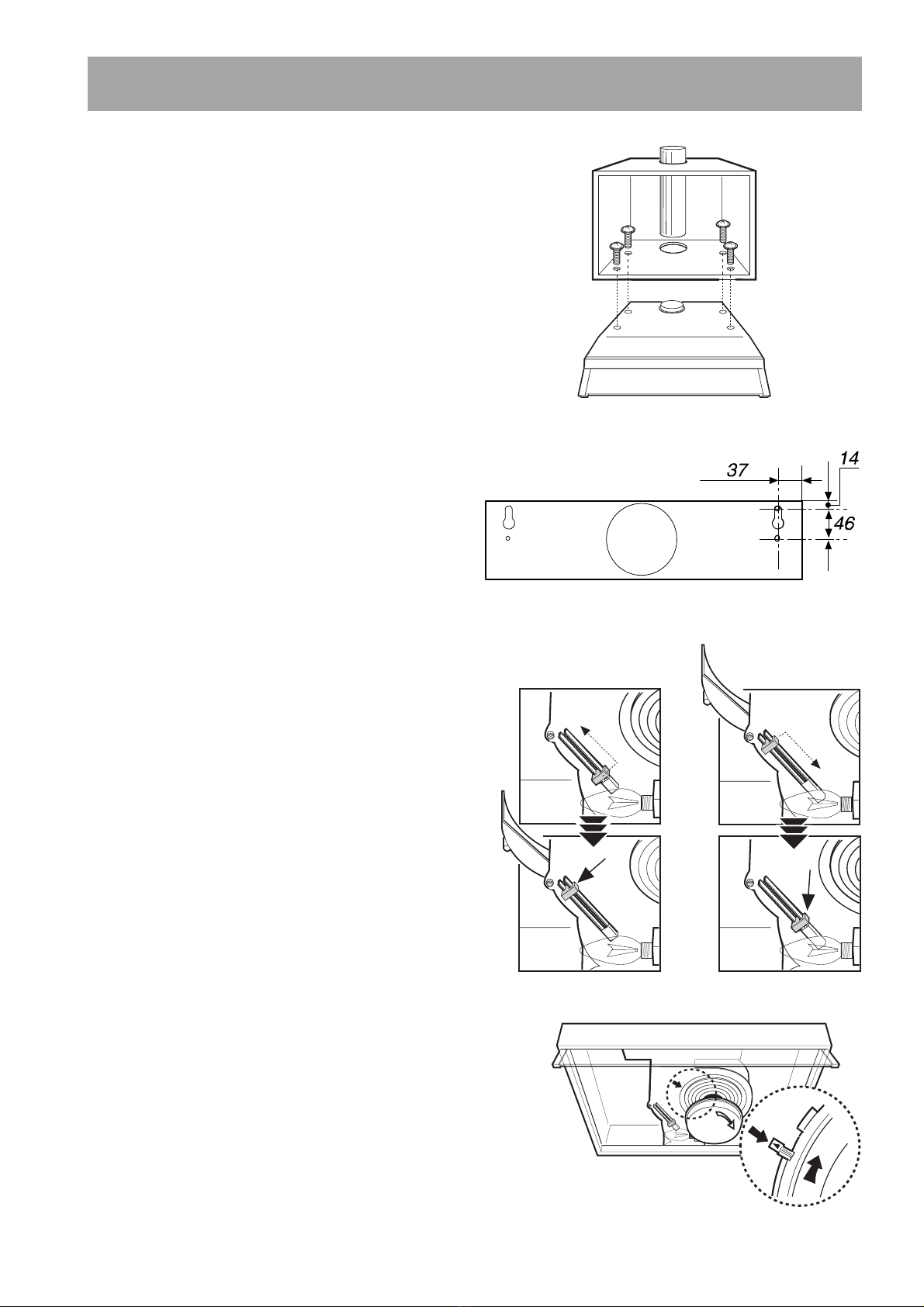

Fig. 8 - Installation av väggfläkt
Fig. 7 - Fastsättning av fläkten till skåpet
12
3
4
12
3
4
HH
I
I
Fig. 9
Anslutning tillevakueringskanal/återcirkulation
1
3
2
AF
1
2
1
2
1
2
Fig. 10 - Montering av kolfilter
evakuering återcirkulation
Installation
Inkluderade tillbehör för
monteringen
4 skruvar 4,2 x 35 mm
1 fläns Ø 120 mm
1 sexkantsnyckel (för TORX skruvar)
1 täcklocket
Fastsättning av fläkten till skåpet
 Borra upp 4 st hål i skåpets botten.
 Skruva fast fläkten under skåpet med hjälp av
de medlevererade skruvarna.
Installation av väggfläkt
 Borra 3 st hål, 8 mm Ø, i väggen. 2 st vid H
och 1 st vid I enligt fig.6.
 Sätt i 3 st skruvpluggar, 8 mm Ø.
 Skruva 2 st ( 5 x 45) skruvar i hålen vid H
utan att dra fast dem.
 Fäll ner filterkassetten.
 Häng upp fläkten på skruvarna och dra fast
dem.
 Skruva in, från fläktens insida, ytterligare 1 st
skruv ( 5 x 45) i hål I.
Anslutning till evakueringskanal
 Anslut evakueringsslangen till stosen.
 Öppna fettfilterkassetten (fig. 4).
 Kontrollera att väljaren för evakuering/
återcirkulation är i läge A = evakuering (fig. 9)
 Stäng åter filterkassetten.
Anslutning till återcirkulation
(Med kolfilter)
Obs! Utgång D (fig. 1) måste vara stängd.
 Öppna fettfilterkassetten (fig. 4).
 Kontrollera att väljaren för evakuering/
återcirkulation är i läge F= återcirkulation (fig.
9)
Montering av kolfilter
 Placera kolfiltret så att det täcker plastgallret
som skyddar fläkthjul och motor.
 Kontrollera att den lilla tappen (1) möter pilen
(2).
 Vrid filtret medurs.

10
S Innehållsförteckning 2
N Innholdsfortegnelse 10
DK Indholdsfortegnelse 18
FIN Sisällysluettelo 26
Innholdsfortegnelse
Sikkerhetsinformasjon 10
Beskrivelse av ventilatoren 11
Bruk av ventilatoren 12
Vedlikehold og rengjøring 13
Dersom ventilatoren ikke fungerer 15
Ekstra tilbehør 15
Tekniske data 16
Installasjon 16
Sikkerhetsinformasjon
Ventilatoren må bare brukes i privathusholdninger og til normal husholdningsbruk. Den oppfyller internasjonale
sikkerhetsforskrifter og kvalitetsstandarder. Alle sikkerhetstiltak kan likevel ikke fjerne absolutt all fare for
ulykker.
Les derfor nøye gjennom anvisninger, råd og advarsler før du installerer og begynner å bruke ventilatoren. Vær
spesielt oppmerksom på tekster med en varseltrekant, for å unngå skader på personer eller eiendom. Husk å ta
vare på instruksjonsboken, som må følge med dersom ventilatoren selges eller overlates til en annen person.
Ved installasjon og service
 Elektriske installasjoner/tilkoblinger skal
utføres av autorisert personell. Montering skal
gjøres av kyndig person. Arbeid utført av
person uten tilstrekkelig kunnskap kan forringe
produktet eller føre til skade på person og/eller
eiendom.
 Minste tillatte avstand fra ventilatorens under-
side til elektrisk komfyr eller ovn er 50 cm, og
til gasskomfyr eller ovn 65 cm.
Dersom installasjonsveiledningen for et gass-
apparat oppgir en større avstand, må denne
følges.
 Påse at tilførselskabelen ikke kommer i klem
ved installasjonen.
 Ventilatoren er elektrisk frakoblet kun når
pluggen eller sikringene er tatt ut.
 Vær oppmerksom på at utblåsningsluften ikke
må lede inn i en kanal som brukes for røyk-
gasser fra ovn eller fyranlegg som benytter
annen energiform enn elektrisitet, som f.eks.
parafin eller ved.
Ved bruk
 La aldri frityrkoking, smelting av fett,parafin
eller annet lettantennelig materiale stå uten
tilsyn. Ved en eventuell brann: Slå umiddelbart
av kjøkkenventilatoren og komfyren. OBS!
Kvel ilden med et lokk. Bruk aldri vann.
 Flambering bør ikke skje under ventilatoren.
Dette kan forårsake brann. Tenk også på at
stekefett kan ta fyr dersom det blir over-
opphetet. La ALDRI en stekepanne stå på uten
tilsyn.
 Ventilatorens fettfilter skal rengjøres regelmes-
sig for å unngå at det kan dryppe fett ned på
kokesonen og forårsake brann. Se videre under
overskriften Vedlikehold og rengjøring i
instruksjonsboken.
Ved skroting
 Hindre at det skjer ulykker med den kasserte
ventilatoren. Ta ut støpselet og kapp deretter
kabelen der den kommer ut fra
ventilatoren. Kontakt eventuelt din kommune
om hvor du kan kaste ventilatoren.

11
Beskrivelse av ventilatoren
 Ventilatoren skal brukes for utblåsing hvor
luften sendes ut. Likevel kan ventilatoren
brukes for resirkulering dersom du installerer et
kullfilter.
 For denne funksjonen er det nødvendig å kjøpe
et originalt Electrolux kullfilter hos Electrolux
service.
For utblåsing gjennom kanal
Ventilatoren har to alternative utblåsingshull;
Dog E.
Velg ønsket utblåsingshull og monter på plass
stussen med kaldras-spjeldet; G(Bajonett-feste)
Plasser dekklokket Hi det hullet som ikke
benyttes.
Luften trekkes inn gjennom fettfilteret
og blåses deretter via kanalsystemet ut i
det fri.
Viktig: Slangen skal ha få og myke bøyer slik at
ventilatorens kapasitet ikke skal reduseres.
For å garantere god ytelse må røret ha en diameter
lik utløpshullets diameter.
Resirkulering
 Luften filtreres gjennom et kullfilter og
resirkuleres i kjøkkenet gjennom risten
fremme.
 Flytt spaken til posisjon F.
 For denne funksjonen er det nødvendig å kjøpe
et originalt Electrolux kullfilter hos Electrolux
service.
Fig. 1 - utblåsing hvor luften sendes ut
Fig. 2 - Filtreringsversjon
1
2
3
4
5
E
D
G
H
1
2
3
4
5
E
H
G
D
1
3
F
OK!
2
Spak
Kullfilter
Rist-
fremme

12
Bruk av ventilatoren
 For at ventilatoren skal fungere best mulig
anbefaler vi å bruke de lave hastighetene
under vanlige forhold og de høye hastighe-
tene når det er spesielt mye lukt.
Start ventilatoren noen minutter før du
begynner å lage mat. På denne måten skapes
det et undertrykk på kjøkkenet. Vi anbefaler
at ventilatoren står på ca. 15 min. etter at du
er ferdig å lage mat eller helt til all lukt er
forsvunnet. Kontrollknappene er plassert på
ventilatorens frontpanel:
Lysknappen tenner og slukker ventilatorens
lampe.
Knappen for motorhastigheten starter og
slukker motoren og du kan velge en av de tre
hastighetene.
Korrekt ventilasjon
For at ventilatoren skal fungere korrekt må det
være undertrykk på kjøkkenet. Derfor må vindu-
ene på kjøkkenet være lukket og et vindu i et
tilliggende rom bør stå åpent.
Viktig å vite
Dersom ventilatoren brukes samtidig med en
peis eller ovn som tar sin luft inne i rommet, kan
det oppstå undertrykk slik ut røyk trekkes inn i
rommet. Sørg da for å åpne et vindu e.l. slik at
peisen/ovnen får tilstrekkelig med luft. Gjelder
ikke dersom ventilatoren benyttes med kullfilter.
Fig. 3 - Betjeningspanel
Knapp for motorens
hastighet
Lysknapp
Fig. 4 - Korrekt ventilasjon

13
Vedlikehold og rengjøring
Steng alltid av strømmen til ventilatoren ved å trekke ut kontakten eller ta ut sikringen før rengjøring.
Rengjør filteret ofte. Fettbelegget i filteret og kanalen utgjør brannfare dersom man f.eks. skulle glemme
å slå av en kokeplate (eller ved annen overoppheting).
Advarsel
 Dersom du ikke overholder reglene angående
rengjøring og utskifting av filtrene kan det føre
til brannfare. Derfor er det veldig viktig at disse
instruksjonene overholdes.
 Produsenten fraskriver seg ethvert ansvar for
eventuelle skader på motoren eller brann som
følge av feilt vedlikehold eller dersom disse
sikkerhetsrådene ikke overholdes.
Fig. 5 - Fettfilter
Rengjøring av ventilatoren
 Ventilatoren skal rengjøres utvendig med en
klut fuktet med flytende nøytralt vaskemiddel.
 Unngå å bruke produkter som inneholder
etsende, slipende eller brennbare midler.
 Ikke før spisse gjenstander inn i beskyttelsesri-
sten til motoren.
 Vask de utvendige overflatene med et nøytralt
vaskemiddel. Unngå å bruke etsende vaskemid-
ler, vaskemidler i pulverform eller slipende
svamper.
 Når det er nødvendig kan du rengjøre
betjeningspanelet og filterets rist med en myk
klut og nøytrale vaskemidler.
 Det er veldig viktig at du rengjør ventilatoren
og skifter ut filtrene med anbefalte mellomrom.
Hvis du ikke gjør dette kan fettrestene samle
seg opp og føre til brannfare.
Fettfilter
 Fettfilteret skal holde tilbake fettpartiklene som
dannes når du lager mat. Det må alltid brukes
både for sugeversjonen og filtreringsversjonen.
Advarsel: Metallfettfiltrene skal demonteres og
vaskes enten for hånd eller i oppvaskmaskinen
en gang i måneden.
Åpning av risten - Fig. 5
Åpne festehakene og fell fettfilteret ned.
Hele kassetten kan taes ut ved å trekke frem på
høyre side og huke den av
Frigjør klipsene B.
Håndvask
La fettfiltrene ligge i varmt vann i ca. en time
med litt flytende vaskemiddel. Deretter må du
skylle dem rikelig med varmt vann. Om nød-
vendig må du vaske dem en gang til. La filtrene
tørke og så monter dem tilbake i ventilatoren.
Oppvaskmaskin
Plasser fettfiltrene i oppvaskmaskinen. Velg det
sterkeste vaskeprogrammet og maks. temperatur
(minst 65 °C). Gjenta vaskingen. La filtrene
tørke og så monter dem tilbake i ventilatoren.
Når du vasker metallfettfiltrene i oppvask-
maskinen kan filteret misfarges litt. Dette virker
ikke inn på filterets funksjon.
 Rengjør filterets innvendige sete med en varm
såpeløsning. Unngå å bruke etsende vaskemid-
ler, vaskemidler i pulverform eller slipende
svamper.
1
23
4
5
6
7
8
B

14
Kullfilter
 Kullfilteret skal bare brukes dersom ventilato-
ren brukes i filtreringsversjonen.
 For denne funksjonen er det nødvendig å kjøpe
et originalt Electrolux kullfilter hos Electrolux
service.
 Kullfilteret skal absolutt ikke vaskes eller
brukes om igjen.
Ved normal bruk må kullfilteret byttes hver 6/8
måned.
Du kan få kjøpt nye filter hos Electrolux ser-
vice.
Installasjon
Plasser kullfilteret slik at det dekker plast
gitteret, som beskytter viftehjulet og motoren.
Sjekk at det lille merket (1) stemmer med pilen
(2) på viftehuset.
Skru med klokken.
For demonteringen må du gå frem på den
samme måten men i motsatt rekkefølge.
 Når du skal bestille nye filter må du alltid huske
å spesifisere ventilatormodellens kode. Dette
nummeret er oppført på dataskiltet på innsiden
av ventilatoren.
 Kullfilteret kan bestilles hos Electrolux service.
Utskifting av lyspæren
 Kople ventilatoren fra strømmen.
 Fjern risten eller metallfettfilteret.
 Skift ut lyspæren med en av samme type.
 Sett risten eller metallfettfilteret på plass igjen.
 Hvis lampen ikke fungerer må du kontrollere at
lyspæren er skikkelig skrudd i før du tar kontakt
med servicesenteret.
Fig. 6 - Kullfilter - Installasjon
1
2
1
3
2
F
Kullfilter
Flytt spaken til posisjon F

15
Dersom ventilatoren ikke fungerer
Kontroller disse punktene før du tilkaller service:
 Er sikringene gått ? Sjekk begge to eventuelt ved å bytte de ut.
 Er støpselet skikkelig i ?
 Er slangen montert korrekt?
 Er fettfilteret skikkelig rengjort?
 Er pærene hele eller skrudd skikkelig i?
Dersom feilen er der fortsatt, må du kontakte din elektrohandler, vår sentrale serviceavdeling eller en av våre
servicekontakter rundt om i landet. Bruk kun reservedeler som forhandles av disse. Gjør ingen inngrep i ventila-
toren som kan føre til skade på person og/eller eiendom.
Service og reservedeler
Husk alltid å oppgi produktnummer, modelbetegnelse, serienummer og kjøpsdato ved bestilling av service eller
reservedeler. Dette finner du på dataskiltet på undersiden av ventilatoren. Ved å ta ut fettfilteret vil du kan lese
av informasjonen på skiltet.
Service
Ved behov for service på ditt produkt, bør du kontakte din lokale elektrohandler for å få opplysninger om vår
lokale reparatør.
Du kan også ringe 81530222, eller besøke vår internettadresse www.electrolux.no der du finner frem til nær-
meste reparatør.
Reservedeler
Kan bestilles på:
Telefon [phone]
Fax [phone]
Internett [email protected]
Leveringsbetingelser
Produkter solgt til forbruker i Norge, er underlagt Lov om forbrukerkjøp.
Der det inntreffer feil eller mangler som omfattes av loven innen lovens frister, utbedres dette uten omkostnin-
ger for deg. Feil eller skader som oppstår i reklamasjonstiden som er brukerbetinget eller ligger utenfor leveran-
dørens kontroll, omfattes ikke av loven. En reparasjon vil da normalt belastes bruker.
All service/reparasjon innenfor produktets reklamasjonstid, skal utføres av serviceverksteder godkjent av
leverandør. Inngrep/reparasjoner skal kun utføres av fagperson og i henhold til gjeldende forskrifter.
For ytterligere informasjon om leveringsbetingelser, be om forhandlers kjøpsinnformasjon.
Ved næringskjøp mellom to profesjonelle parter gjelder egne bestemmelser.
Ekstra tilbehør
Kullfilter Type 28

16
Tekniske data
Modell E FT 6406 EFT 7406
Mål (cm):
Høyde (cm) 13 13
Bredde (cm) 59,9 69,9
Dybde (cm) 48,3 48,3
Maks. effektforbruk: 205 W 205 W
Motorens forbruk: 1 x 125 W 1 x 125 W
Belysning: 2 x 40 W 2 x 40 W
Nettkabelens lengde: 150 cm 150 cm
Elektrisk tilkopling: 230 V 230 V
Dataene kan endres uten forhåndsvarsel.
Installasjon
Utpakking
OBS! Kontroller at ventilatoren ikke er skadet.
Eventuelle transportskader skal umiddelbart
meldes til den som har ansvaret for transporten.
Skader, feil og eventuelt savnede deler skal umid-
delbart meldes til selgeren. Fjern emballasjen slik
at små barn ikke kan leke med den.
Plassering
Ventilatorhetten monteres fritthengende under tak.
Avstanden mellom en koketopp og undersiden av
fettfilteret skal være minimum 50 cm. Til en topp
med gassbrennere skal minimumsavstanden være
65 cm. Fig. 7.
Advarsel! Utblåsingsluften må ikke lede inn
i en kanal som benyttes for røykgasser fra
ovn eller fyranlegg som benytter annen
energiform en elektrisitet som feks. ved
eller parafin.
Elektrisk tilkobling
Stikkontakten bør plasseres inni kanalen. Ventilato-
ren er utstyrt med ledning og jordet plugg for
tilkobling til 230V.
Min
65 cm
Min
50 cm
Fig. 7

17
Fig. 9 - Installasjon av ventilatoren til
veggen
Ekstra monteringstilbehør som
følger med
4 skruer 4,2x35 mm
1 flens 120 mm i diameter
1 umbraconøkkel (til TORX skruer)
1 dekklokket
Festing av ventilatoren til henge-
hyllen
 Lag hullene i bunnen av skapet.
 De fire vedlagte skruene settes i fra innsiden av
skapet og festes i hullene på ventilatoren.
Installasjon av ventilatoren til
veggen
 I dette tilfellet benyttes 3 ekspansjonsplugger Ø
8mm og 3 skruer 5x45, som må kjøpes utenom.
 Lag 3 Ø 8mm hull i veggen. 2 i punktene H, og
1 i punktene I.
 Sett inn de tre Ø 8mm ekspansjonspluggene i
veggen.
 Skru inn to 5x45 skruer i punktene H, men ikke
skru de helt til.
 Ta ut fettfilteret.
 Fest ventilatoren i hullene H, og skru skruene
til.
 Fra insiden av ventilatoren festes den tredje
5x45 skruen i hull I.
Tilkobling til kanal
 Luftuttaket og avtrekksslangen kobles.
 Kaldras-spjeldet åpnes (Fig. 5).
 Sjekk at reguleringsbryteren for utblåsning/
resirkulering er i posisjon: A - utblåsning (Fig.
10).
 Sett på plass fettfilteret.
Resirkulasjon (gjennom kullfilter)
Luftuttakene D(Fig. 1) må være lukket.
 Ta ut fettfilteret (Fig. 5).
 Sjekk at reguleringsbryteren for utblåsning/
resirkulering er i posisjon: F - resirkulering
(Fig. 10).
Montering av kullfilter:
Plasser kullfilteret slik at det dekker plast
gitteret, som beskytter viftehjulet og motoren.
Sjekk at det lille merket (1) stemmer med pilen
(2) på viftehuset.
Skru med klokken.
Fig. 8 - Festing av ventilatoren til hengehyllen
Installasjon
12
3
4
12
3
4
HH
I
I
Fig. 10 - Tilkobling til kanal/Resirkula-
sjon
1
3
2
AF
1
2
1
2
1
2
Fig. 11 - Montering av kullfilter:
utblåsning resirkulering

18
S Innehållsförteckning 2
N Innholdsfortegnelse 10
DK Indholdsfortegnelse 18
FIN Sisällysluettelo 26
Indholdsfortegnelse
Sikkerhedsinformation 18
Beskrivelse af emhætten 19
Betjeningspanel 20
Vedligeholdelse og rengøring 21
Hvis emhætten ikke fungerer 23
Ekstra tilbehør 24
Tekniske data 24
Installation 24
Sikkerhedsinformation
Disse advarselstekster er for Deres egen sikkerheds skyld. Vær sikker på at De har forstået dem fuldt ud, inden
De installerer og anvender emhætten. Deres sikkerhed er det allervigtigste. Kontakt vores Kundeservice, hvis
De er usikker med hensyn til meningen eller advarslerne.
Gem brugsanvisningen for senere konsultering, og husk at den skal følge emhætten ved overdragelse til ny ejer.
Ved installering og service
 El-installation må kun udføres af en autoriseret
el-installatør, og emhætten selv skal installeres
af en fagmand. Arbejde udført af ukyndig kan
forringe produktet eller forårsage ulykke på
person og/eller ejendom.
 Afstanden fra emhættens underside og ned til
en elektrisk kogezone skal mindst være 50 cm
og til gasblus mindst 65 cm.
Hvis installeringsvejledningen til gaskomfurer
angiver en større afstand, skal disse oplysnin-
ger overholdes.
 Pas på at elledningen ikke beskadiges under
installationen.
 Emhætten er kun elektrisk frakoblet, når stikket
er taget ud af stikkontakten, eller hvis sikringen
er taget ud af sikringskassen.
 Emhætten må ikke tilsluttes til kanal, som i
forvejen benyttes til afledning af andet end
elektricitet. Hold Dem til forskrifterne i de
officielle direktiver vedrørende røgudslip.
Ved anvendelse
 Emhætten er beregnet til husholdningsbrug i en
normal husholdning i Danmark. Lad aldrig
komfuret være uden opsyn ved friturekogning,
smeltning af fedtstof, paraffin eller andet
letantændeligt materiale. Ved eventuel brand:
Sluk straks for emhætten og komfuret. Obs!
Kvæl ilden med et låg. Anvend aldrig vand.
 Flambering må ikke foregå under emhætten.
Det kan forårsage brand. Vær også opmærksom
på at stegefedt kan bryde i brand. Forlad ikke
en stegepande på en tændt kogezone.
 Emhættens fedtfilter skal rengøres regelmæs-
sigt for at undgå, at fedt ophobes og drypper
ned på en tændt kogezone og bryder i brand. Se
desuden under afsnittet Vedligeholdelse og
rengøring.
Ved skrotning
 Undgå ulykker, når emhætten skal skrottes.
Træk stikket ud af stikkontakten og klip lednin-
gen af helt inde ved emhætten. Kontakt Deres
kommune for oplysning om, hvor De kan
komme af med emhætten.

19
Beskrivelse af emhætten
 Emhætten leveres i en version med eksternt
aftræk. Den kan også anvendes med recirkula-
tion, hvis der installeres et kulfilter.
 For at gøre brug af denne funktion, skal der
installeres et originalt Electrolux kulfilter, som
kan bestilles hos det lokale Electrolux service-
center.
Eksternt aftræk
Emhætten har to aftræksudgange (Dog E). Vælg
ønsket udgang og monter låget (G) på den ubenyt-
tede udgang. Monter aftrækstudsen (bajonetfat-
ning) på den ønskede aftræksudgang Herpå
monteres aftræsslangen.
Placer dækslet på det ubenyttede aftrækshul
Aftrækssæt kan købes som ekstra tilbehør.
Vigtigt! En eventuel aftræksslange skal have så
få bøjninger, som muligt.
For at opnå en optimal ydeevne, skal slangen have
en diameter, der svarer til udsugningshullet.
Recirkulation
 Luften filtreres gennem et kulfilter og returne-
res til køkkenet gennem den forreste rist.
 Flyt håndtaget over i position F.
 For at gøre brug af denne funktion, skal der
installeres et originalt Electrolux kulfilter, som
kan bestilles hos det lokale Electrolux service-
center.
Fig. 1 - Eksternt aftræk
Fig. 2 - Recirkulation
1
2
3
4
5
E
D
G
H
1
2
3
4
5
E
H
G
D
1
3
F
OK!
2
Håndtag
Kulfilter
Forreste
rist

20
Betjeningspanel
 For optimal ydeevne anbefales det at indstille
emhætten til laveste trin under normale om-
stændigheder og højeste trin i særlige tilfælde,
hvor lugten er mere koncentreret.
Tænd for emhætten nogle minutter inden
madlavningen påbegyndes, så der forinden
skabes et undertryk i køkkenet. Det anbefales,
at man lader emhætten være tændt i ca. 15
minutter efter endt madlavning eller indtil al
mados og lugt er væk. Kontrolknapperne sidder
på emhættens frontpanel.
lysknappen tænder og slukker emhættens
lampe
hastighedsknappen tænder og slukker moto-
ren, og gør det muligt at vælge én af de tre
funktionshastigheder.
Korrekt ventilation
For en korrekt funktion af emhætten, er det nødven-
digt at der skabes et undertryk i køkkenet. Derfor
skal man holde alle vinduer i køkkenet lukket, og
derimod åbne et vindue i et tilstødende rum.
Fig. 3 - Frontpanel
Hastighedsknap
Lysknap
