WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings
with it decades of professional experience and innovation. Ingenious and stylish, it has
been designed with you in mind. So whenever you use it, you can be safe in the knowledge
that you’ll get great results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.registerelectrolux.com
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the following data
available: Model, PNC, Serial Number.
The information can be found on the rating plate.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.

3
ENGLISH
1. RECOMMENDATIONS AND SUGGESTIONS
• The Instructions for Use apply to several versions of this
appliance. Accordingly, you may nd descriptions of indi-
vidual features that do not apply to your specic appliance.
• The manufacturer will not be held liable for any damages
resulting from incorrect or improper installation.
• The minimum safety distance between the cooker top
and the extractor hood is 650 mm (some models can be
installed at a lower height, please refer to the paragraphs
on working dimensions and installation).
• Check that the mains voltage corresponds to that indicated
on the rating plate xed to the inside of the hood.
• For Class I appliances, check that the domestic power sup-
ply guarantees adequate earthing. Connect the extractor to
the exhaust ue through a pipe of minimum diameter 120
mm. The route of the ue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts car-
rying combustion fumes (boilers, replaces, etc.).
• If the extractor is used in conjunction with non-electrical
appliances (e.g. gas burning appliances), a sufcient de-
gree of aeration must be guaranteed in the room in order
to prevent the backow of exhaust gas. The kitchen must
have an opening communicating directly with the open
air in order to guarantee the entry of clean air. When the
cooker hood is used in conjunction with appliances sup-
plied with energy other than electric, the negative pressure
in the room must not exceed 0,04 mbar to prevent fumes
being drawn back into the room by the cooker hood.
• The air must not be discharged into a ue that is used for
exhausting fumes from appliances burning gas or other
fuels (not applicable to appliances that only discharge the
air back into the room).
• In the event of damage to the power cable, it must be
replaced by the manufacturer or by the technical service
department, in order to prevent any risks.
• If the instructions for installation for the gas hob specify
a greater distance specied above, this has to be taken
into account. Regulations concerning the discharge of air
have to be fullled.

4www.electrolux.com
• Use only screws and small parts in support of the hood.
Warning: Failure to install the screws or xing device in
accordance with these instructions may result in electrical
hazards.
• Connect the hood to the mains through a two-pole switch
having a contact gap of at least 3 mm.
• Do not ambè under the range hood; risk of re.
• This appliance can be used by children aged from 8 years
and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the
hazards involved. Children shall not play with the appli-
ance. Cleaning and user maintenance shall not be made
by children without supervision.
• This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capa-
bilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use
of the appliance by a person responsible for their safety.
• “CAUTION: Accessible parts may become hot when used
with cooking appliances.”
• The symbol on the product or on its packaging indicates
that this product may not be treated as household waste.
Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equip-
ment. By ensuring this product is disposed of correctly,
you will help prevent potential negative consequences
for the environment and human health, which could oth-
erwise be caused by inappropriate waste handling of this
product. For more detailed information about recycling of
this product, please contact your local city ofce, your
household waste disposal service or the shop where you
purchased the product.
• Switch off or unplug the appliance from the mains supply
before carrying out any maintenance work.
• Clean and/or replace the Filters after the specied time
period (Fire hazard).
• "Failure to carry out cleaning as indicated will result in a
re hazard".

5
ENGLISH
2. USE
• The extractor hood has been de-
signed exclusively for domestic use
to eliminate kitchen smells.
• Never use the hood for purposes
other than for which it has been
designed.
• Never leave high naked ames un-
der the hood when it is in operation.
• Adjust the ame intensity to direct
it onto the bottom of the pan only,
making sure that it does not engulf
the sides.
• Deep fat fryers must be continuously
monitored during use: overheated
oil can burst into ames.
3. MAINTENANCE

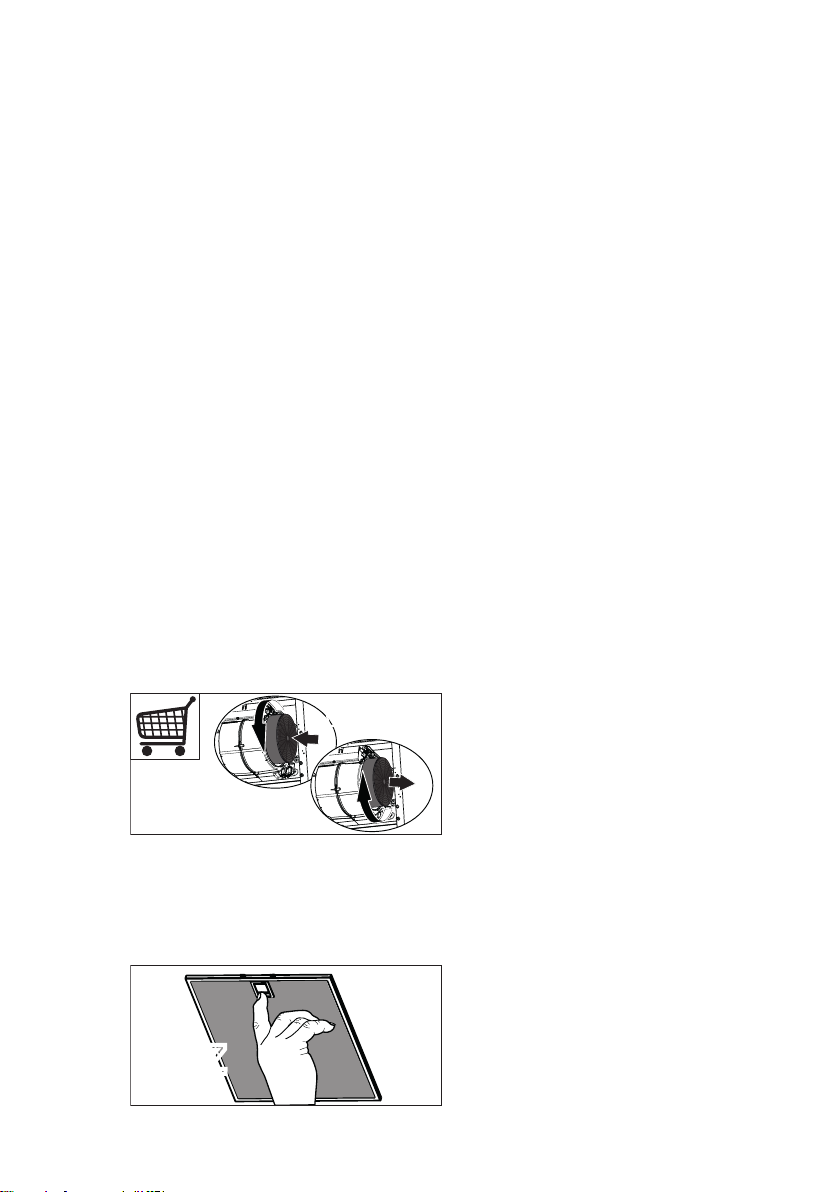

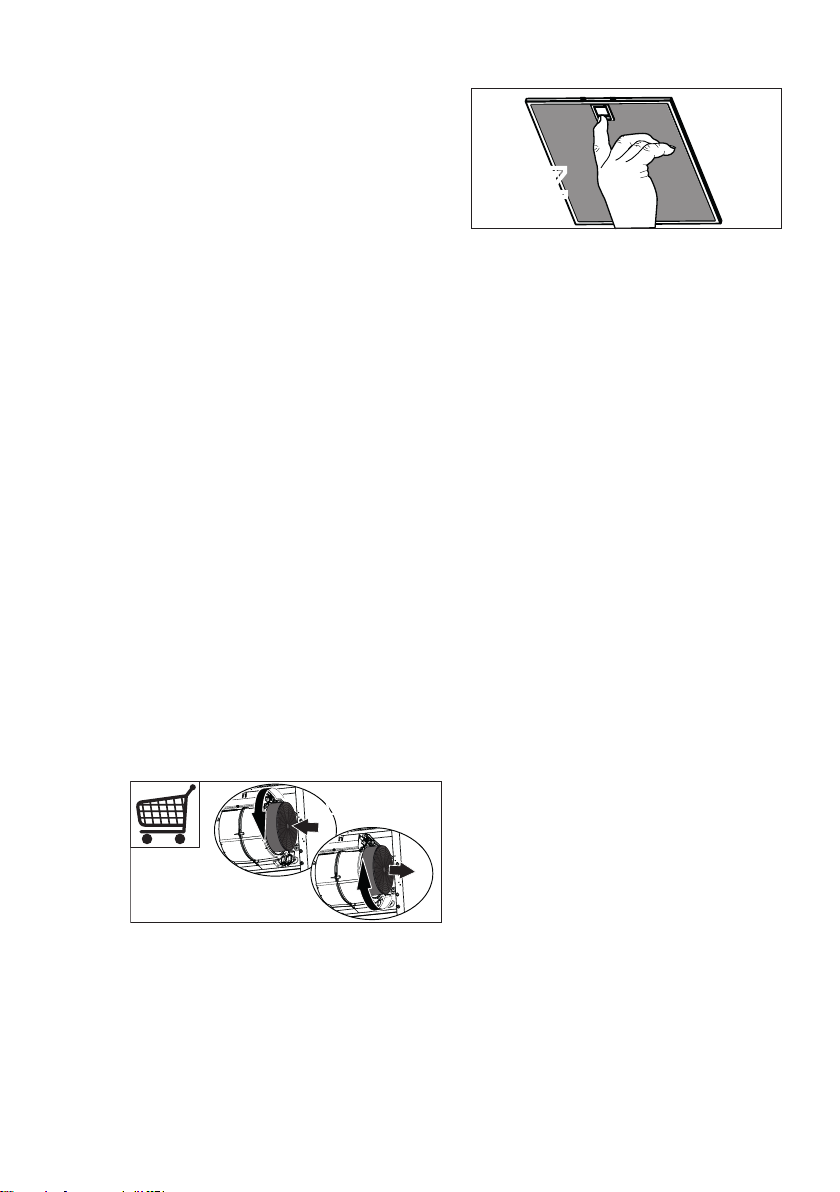

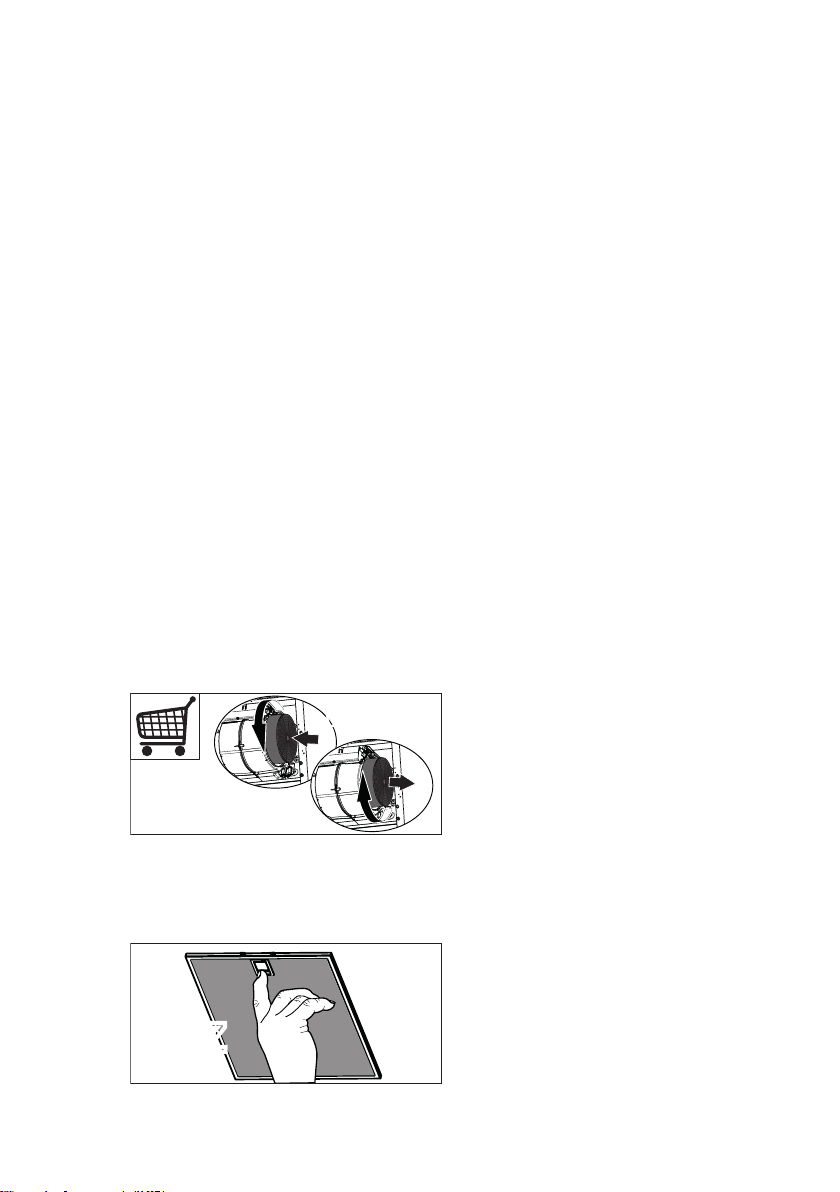

- The Activated charcoal lter is
not washable and cannot be re-
generated, and must be replaced
approximately every 4 months of
operation, or more frequently for
particularly heavy usage (W).
A long life lter, washable and reus-
able,canbeused,asanaccessory,
for some models.
:Z
- The Grease lters must be cleaned
every 2 months of operation, or
more frequently for particularly
heavy usage, and can be washed
in a dishwasher (Z).
ZZ
- Control lights, if present.
• Clean the hood using a damp cloth
and a neutral liquid detergent.

6www.electrolux.com
4. CONTROLS


 

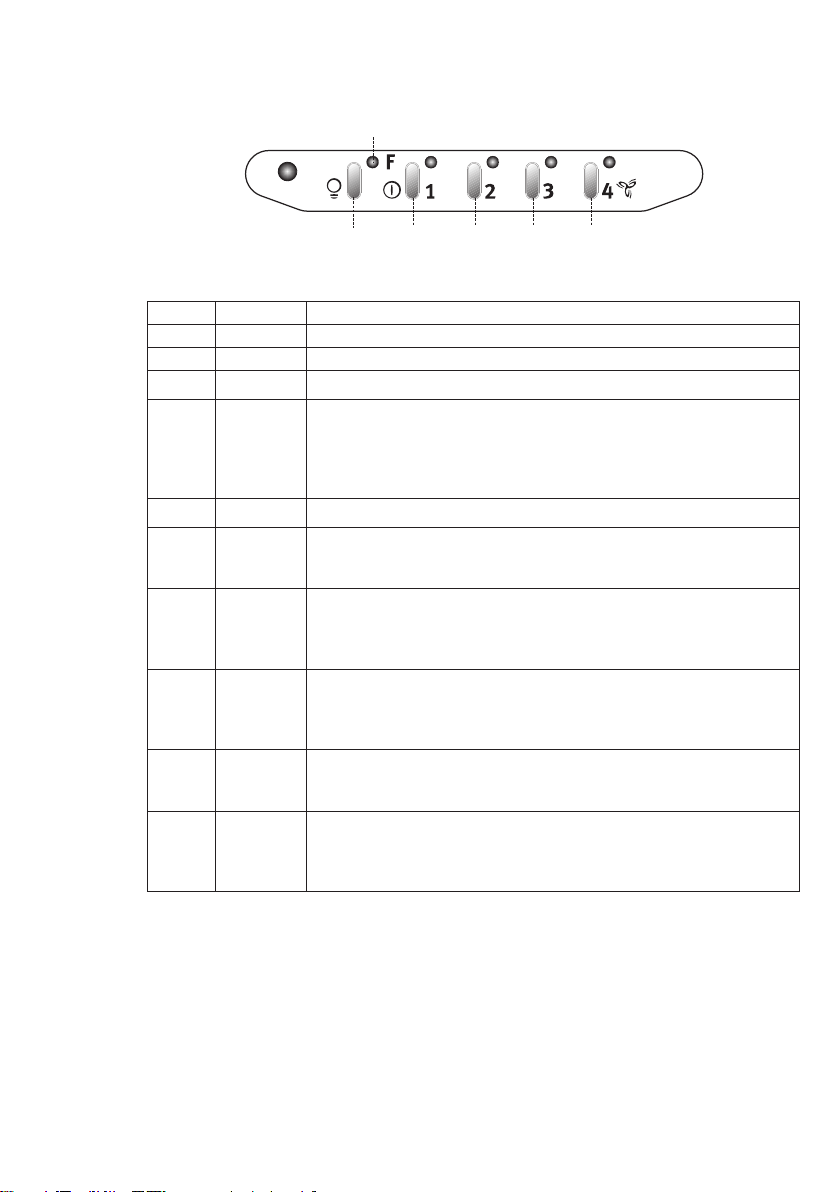

The hood can be switched on pushing directly onto the requested speed without rstly having
to select 0/1 button.
Button Led Function
L-Turns the lights on/off at maximum strength.
T1 Fixed Turns the motor on/off at speed one.
T2 Fixed Turns the Motor on at speed two.
Press and hold the button for approximately 3 seconds, with all the
loads turned off (Motor and Lights), to turn the Activated Charcoal Filter
alarm on. The relevant LED ashes twice to conrm.To turn the alarm
off, press the button again and hold for at least 3 seconds. The relevant
LED ashes once.
T3 Fixed Turns the Motor on at speed three.
Press and hold the button for approximately 3 seconds, with all the lo-
ads turned off (Motor and Lights), to perform a reset of Filter saturation
alarm. The LED S1 ashes three times.
T4 Fixed Turns the Motor on at INTENSIVE Speed.This speed is timed to run for
6 minutes. At the end of this time, the system returns automatically to
the speed that was set before. If it is activated with the motor turned off,
the hood will switch to OFF at the end of the time.
Press and hold for 3 seconds to enable the remote control, indicated
by the LED ashing twice.Press and hold for 3 seconds to disable the
remote control, indicated by the LED ashing just once.
S1 Fixed Signals the Metal Grease Filter saturation alarm, indicating that it is
necessary to wash the lters. The alarm is triggered after the Hood has
been in operation for 100 working hours.
Flashing When this is activated, it signals the Activated Charcoal Filter satura-
tion alarm, indicating that the lter must be changed; the Metal Grease
Filters must also be washed. The Activated Charcoal Filter saturation
alarm comes into operation after the Hood has been working for 200
hours.
5. LIGHTING
• For replacement contact techni-
cal support (“To purchase contact
technical support”).
