1. VERSION
This manual is written for CPS firmware version CPSX 010_ and higher.
2. START-UP SEQUENCE
2.1. INTRODUCTION
This section describes the information shown on the display of your CPS, during the start-up sequence.
The start-up sequence takes 30 seconds and starts after a power-on or after a reset command.
2.2. CPS POWER SOURCE: DESCRIPTION OF DISPLAYED INFORMATION

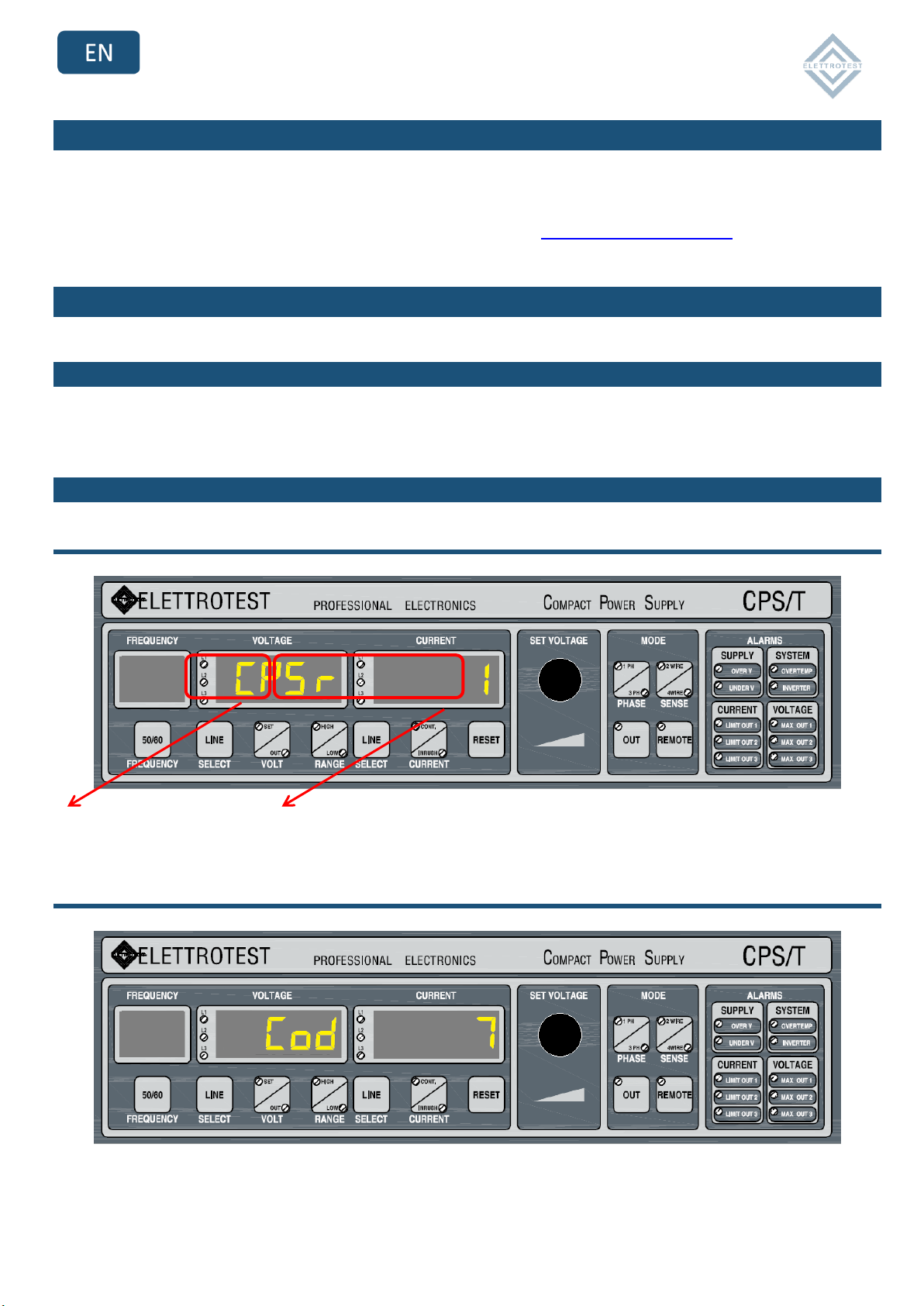

2.2.1. POWER SOURCE AND FIRMWARE REVISION
CPS power source [Firmware revision: 1]
2.2.2. POWER SOURCE CODE
[POWER SOURCE CODE: 7]

02/02/22 CPS_Parameters_00_ User Manual 4
2.2.3. POWER SOURCE OUTPUT RANGE (HIGH RANGE AND LOW RANGE)
[OUTPUT HIGH RANGE: FROM 0 TO 300.0V, OUTPUT LOW RANGE: FROM 0 TO 150.0V]
2.2.4. SERIAL COMMUNICATION BAUD RATE
[BAUD RATE: 9600 bit/s]
2.2.5. COMMUNICATION PROTOCOL
[COMMUNICATION PROTOCOLO: ELETTROTEST (proprietary)]

02/02/22 CPS_Parameters_00_ User Manual 5
2.2.6. POWER SOURCE OPTIONS
[POWER SOURCE OPTIONS: 6]
2.2.7. POWER-ON HOURS COUNTER
[POWER-ON HOURS: 0]

02/02/22 CPS_Parameters_00_ User Manual 6
2.2.8. END OF STARTUP SEQUENCE
The display will switch from 7 to 9. After that, your CPS is ready to operate.

02/02/22 CPS_Parameters_00_ User Manual 7
3. QUICK START GUIDE –PARAMETERS SETTING
3.1. PARAMETERS TABLE
PARAMETERS
FACTORY SETTINGS
USER SETTINGS
AC/DC mode
AC
Single-phase/three-phase mode
3PH
High/low range
HIGH
2-wire/4-fire sensing
2W
Continuous/Inrush current
INRUSH
R voltage
0
S voltage
0
T voltage
0
Frequency
50
R phase
0
S phase
120
T phase
240
Phase rotation
L
Baud rate
1200
Serial comunication protocol
Elettrotest

02/02/22 CPS_Parameters_00_ User Manual 8
3.2. CPS POWER SOURCE: PARAMETERS PROGRAMMING MODE
To check if the machine has the programmable parameters capabilities, check the display at the turn on, if
CPSr appears in the Voltage display, the device is programmable.

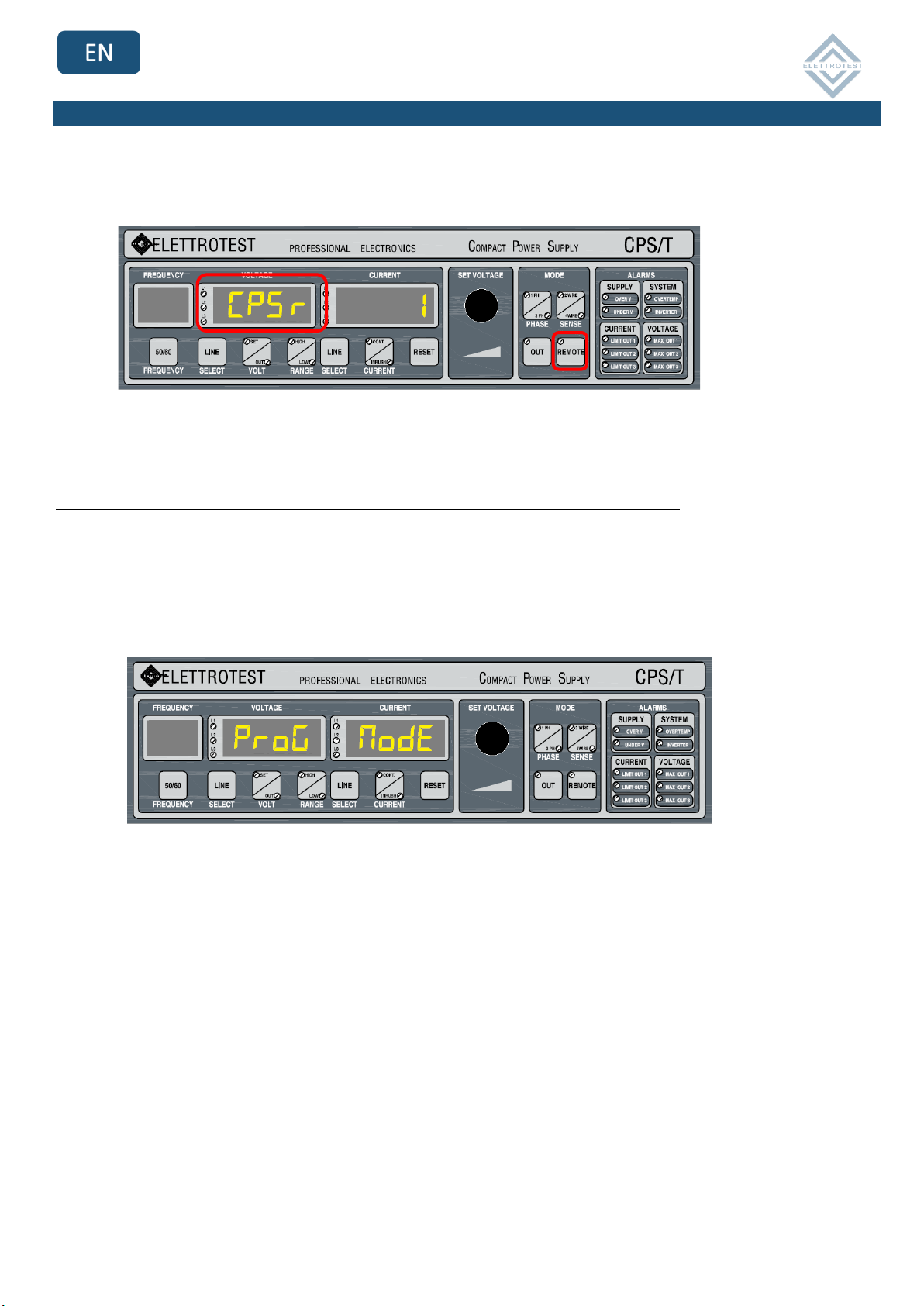

In order to activate the parameters programming mode, after the end of power source initialization, press
and hold the REMOTE button for more than 5 seconds.
During parameters programming mode the power source output is powered off.
During parameters programming mode, all the parameters’ values can be checked and modified.
In case of no action for more than 3 minutes, the programming mode ends and the power source comes
back to the normal operation.

02/02/22 CPS_Parameters_00_ User Manual 9
3.3. CPS POWER SOURCE: PARAMETERS SELECTION AND MODIFICATION
3.3.1. PARAMETERS SELECTION
It’s possible to scroll the parameters by pressing the REMOTE button repeatedly.
3.3.2. PARAMETERS MODIFICATION
By rotating the knob, it’s possible to modify the selected parameter.
3.3.3. SAVE AND EXIT
In order to save the changes, the following steps have to be followed:
•Set the SAVE parameter to YES
•Press the REMOTE button for more than 5 seconds.
When the programming mode ends, the power source is reset and reconfigured following the new settings.
If the previous steps are performed without setting SAVE parameter to YES (SAVE = NO), the programming
mode ends without reset action, and the power source comes back to the previous settings.

02/02/22 CPS_Parameters_00_ User Manual 10
3.4. CPS POWER SOURCE: LIST OF PARAMETERS
During programming mode, the following parameters can be modified, refer to the manual for the
information about the parameters:
1. FACTORY SETTINGS
2. AC/DC MODE (ONLY FOR SINGLE-PHASE APPLIANCE WITH INSTALLED OPTION DC)
3. SINGLE-PHASE/THREE-PHASE MODE (ONLY FOR THREE-PHASE POWER SUPPLY)
4. HIGH/LOW RANGE
5. 2-WIRE/4-WIRE SENSING
6. INTERNAL/EXTERNAL SYNC
7. CONTINUOUS/INRUSH CURRENT (ONLY ON THE MACHINE WITH THIS CAPABILITIES)
8. L1 VOLTAGE
9. L2 VOLTAGE (ONLY FOR THREE-PHASE POWER SUPPLY)
10. L3 VOLTAGE (ONLY FOR THREE-PHASE POWER SUPPLY)
11. FREQUENCY
12. L1 PHASE (ONLY FOR THREE-PHASE POWER SUPPLY)
13. L2 PHASE (ONLY FOR THREE-PHASE POWER SUPPLY)
14. L3 PHASE (ONLY FOR THREE-PHASE POWER SUPPLY)
15. PHASE ROTATION (ONLY FOR THREE-PHASE POWER SUPPLY)
16. SERIAL COMMUNICATION BAUD RATE
17. COMMUNICATION PROTOCOL

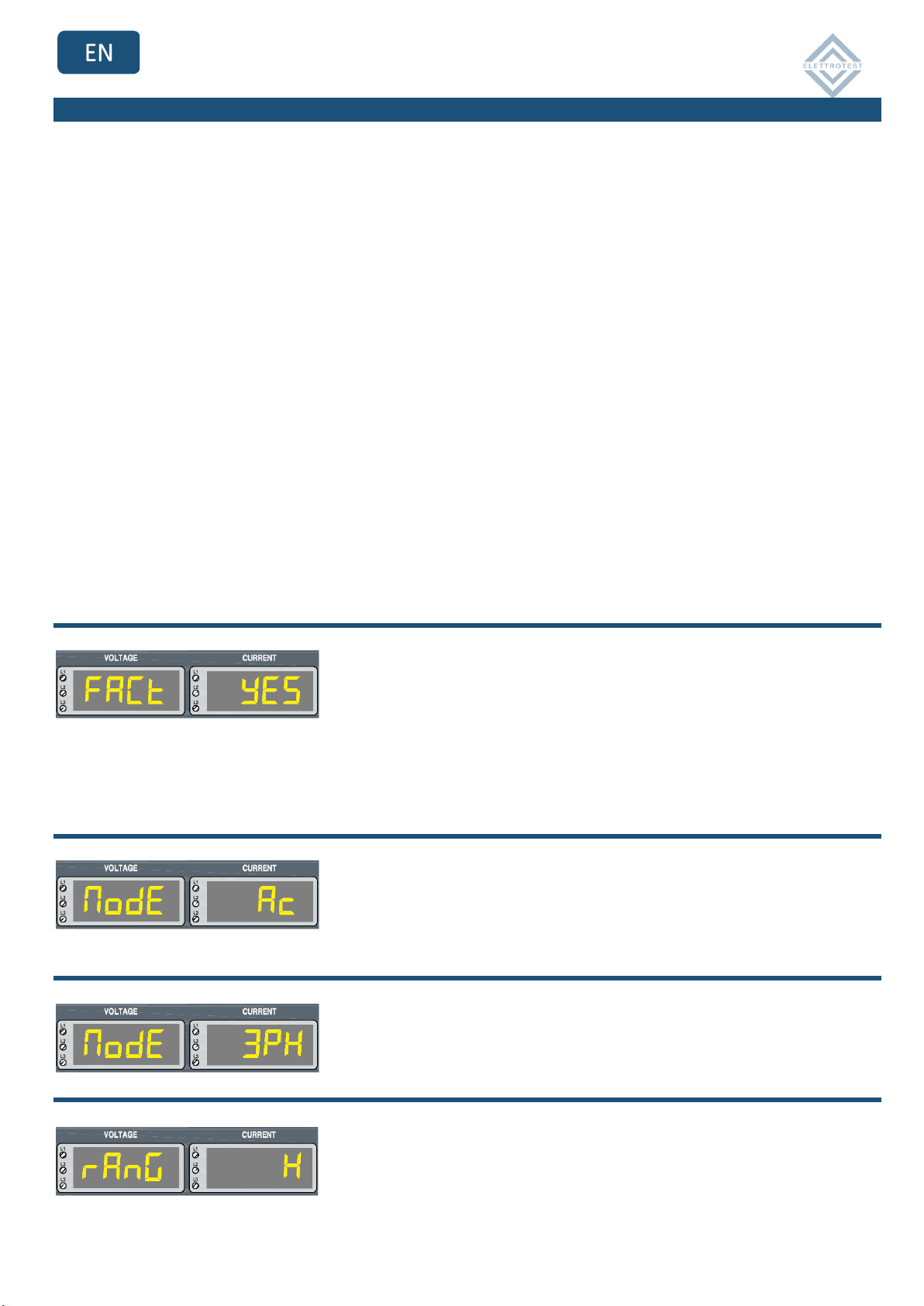

3.4.1. FACTORY SETTINGS
In order to set a custom startup configuration “FACT = NO” must be set.
Otherwise, the startup configuration will be as factory default.
3.4.2. AC/DC MODE
3.4.3. SINGLE-PHASE/THREE-PHASE MODE
3.4.4. HIGH/LOW RANGE

02/02/22 CPS_Parameters_00_ User Manual 11
The output voltage range can be set (high range or low range ).

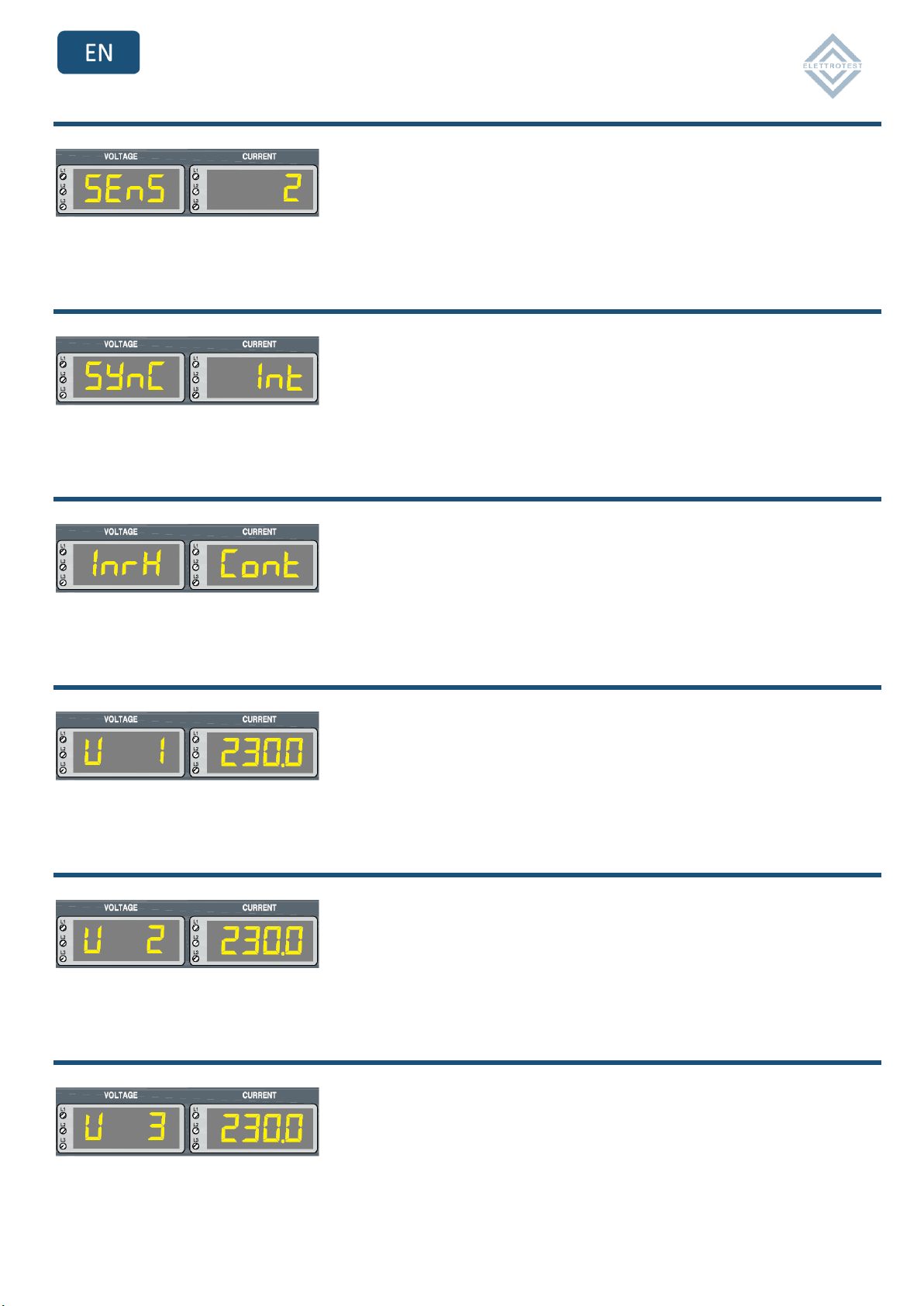

3.4.5. 2-WIRE/4-WIRE SENSING
The output voltage sensing can be set (2-wire or 4-wire sensing).
3.4.6. INTERNAL/EXTERNAL SYNC
You can select Int of Line, please refer to the user manual for more information.
3.4.7. CONTINUOUS/INRUSH CURRENT
You can select Continuous or Inrush mode, refer to the manual for more information’s
3.4.8. L1 VOLTAGE
L1 output starting voltage can be set.
3.4.9. L2 VOLTAGE
L2 output starting voltage can be set.
3.4.10.L3 VOLTAGE
L3 output starting voltage can be set.

02/02/22 CPS_Parameters_00_ User Manual 12

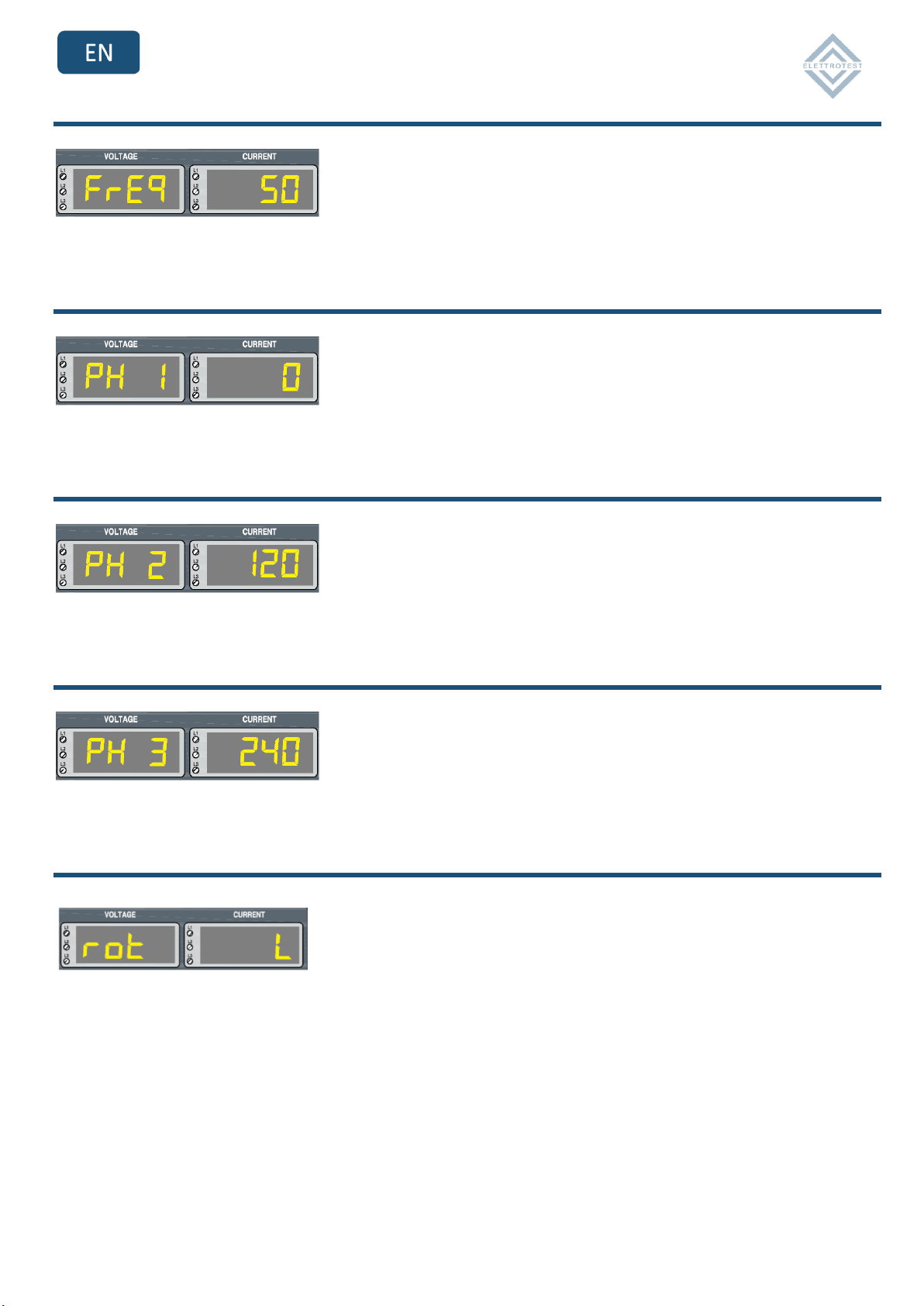

3.4.11.FREQUENCY
The output starting frequency can be set for all the phases.
3.4.12.L1 PHASE
L1 phase can be set.
3.4.13.L2 PHASE
L2 phase can be set.
3.4.14.L3 PHASE
L3 phase can be set.
3.4.15.PHASE ROTATION
Phase rotation can be set as left (“L”) or right (“R”).

02/02/22 CPS_Parameters_00_ User Manual 13
3.4.16.SERIAL COMMUNICATION BAUD RATE
If the proprietary communication protocol is selected (Elettrotest) the following baud rate values can be
set:
▪1200
▪9600
▪19200
Otherwise, if the SCPI communication protocol is selected, the baud rate is set to 9600 automatically.
3.4.17.SERIAL COMMUNICATION PROTOCOL
One of the following serial communication protocols can be set:
•Elettrotest (proprietary protocol)
•SCPI protocol

02/02/22 CPS_Parameters_00_ User Manual 14
4. REVISION INDEX
00_
New document combining Quick start setup
(CPSX_QSG_IT_EN_04) and Startup
CPX_IT_EN_00)
02/02/22
A.Ferro
R.Veronese
Rev.
Descrizione
Data
Autore
Verificato
Approvato

02/02/22 CPS_Parameters_00_ User Manual 2
INDICE
1. VERSIONE.....................................................................................................................................3
2. FASE DI ACCENSIONE (START-UP)................................................................................................3
2.1. INTRODUZIONE .............................................................................................................................. 3
2.2. MACCHINA CPS: DESCRIZIONE INFORMAZIONI VISUALIZZATE ..................................................... 3
2.2.1. MACCHINA E REVISIONE SOFTWARE .............................................................................3
2.2.2. CODICE MACCHINA.........................................................................................................3
2.2.3. PORTATE DELLA MACCHINA (ALTA E BASSA).................................................................4
2.2.4. BAUD RATE COMUNICAZIONE SERIALE..........................................................................4
2.2.5. IMPOSTAZIONE PROTOCOLLO COMUNICAZIONE..........................................................4
2.2.6. OPZIONI MACCHINA .......................................................................................................5
2.2.7. CONTAORE FUNZIONAMENTO MACCHINA....................................................................5
2.2.8. TERMINE FASE DI TEST ...................................................................................................6
3. QUICK-START –IMPOSTAZIONE PARAMETRI INIZIALI.................................................................7
3.1. TABELLA PARAMETRI MODIFICABILI.............................................................................................. 7
3.2. MACCHINA CPS: ACCESSO ALLA MODALITÀ DI PROGRAMMAZIONE............................................ 8
3.3. MACCHINA CPS: SELEZIONE E MODIFICA DEI PARAMETRI............................................................ 9
3.3.1. SELEZIONE/SCORRIMENTO DEI PARAMETRI ..................................................................9
3.3.2. MODIFICA DEI PARAMETRI.............................................................................................9
3.3.3. USCITA E SALVATAGGIO ...............................................................................................10
3.4. MACCHINA CPS: PARAMETRI MODIFICABILI................................................................................ 11
3.4.1. IMPOSTAZIONI DI FABBRICA ........................................................................................11
3.4.2. MODO AC/DC................................................................................................................11
3.4.3. MODO MONOFASE/TRIFASE ........................................................................................11
3.4.4. PORTATA ALTA/BASSA..................................................................................................12
3.4.5. LETTURA 2 FILI/ 4 FILI ...................................................................................................12
3.4.6. SINCRONISMO INTERNO/ESTERNO..............................................................................12
3.4.7. CORRENTE CONTINUA/SPUNTO...................................................................................12
3.4.8. TENSIONE FASE 1..........................................................................................................12
3.4.9. TENSIONE FASE 2..........................................................................................................13
3.4.10. TENSIONE FASE 3..........................................................................................................13
3.4.11. FREQUENZA ..................................................................................................................13
3.4.12. FASE 1 ...........................................................................................................................13
3.4.13. FASE 2 ...........................................................................................................................13
3.4.14. FASE 3 ...........................................................................................................................14
3.4.15. (IT) ROTAZIONE DI FASE................................................................................................14
3.4.16. (IT) BAUD RATE COMUNICAZIONE SERIALE..................................................................14
3.4.17. (IT) PROTOCOLLO COMUNICAZIONE SERIALE ..............................................................14
4. INDICE DI REVISIONE..................................................................................................................15

02/02/22 CPS_Parameters_00_ User Manual 3
1. VERSIONE
Questo manuale è scritto per la versione firmware CPSX 010_ del CPS e per tutte le revisioni successive.
2. FASE DI ACCENSIONE (START-UP)
2.1. INTRODUZIONE
Questa sezione descrive le informazioni visualizzate dai display delle macchine CPS durante la fase di test.
La fase di test ha una durata di circa 30s ed ha inizio al power-on della macchina o dopo l’esecuzione del
comando di reset della stessa.
2.2. MACCHINA CPS: DESCRIZIONE INFORMAZIONI VISUALIZZATE
2.2.1. MACCHINA E REVISIONE SOFTWARE
Macchina: CPS Revisione firmware [MACCHINA CPS –REVISIONE FIMRWARE: 1]
2.2.2. CODICE MACCHINA
Codice identificativo del modello.
[CODICE MACCHINA: 7]

02/02/22 CPS_Parameters_00_ User Manual 4
2.2.3. PORTATE DELLA MACCHINA (ALTA E BASSA)
[PORTATA ALTA: 300.0V, PORTATA BASSA: 150.0V]
2.2.4. BAUD RATE COMUNICAZIONE SERIALE
[BAUD RATE: 9600 bit/s]
2.2.5. IMPOSTAZIONE PROTOCOLLO COMUNICAZIONE
[PROTOCOLLO COMUNICAZION SERIALE: ELETTROTEST]
Protocollo comunicazione:
1 - protocollo Elettrotest
2 - SCPI

02/02/22 CPS_Parameters_00_ User Manual 5
2.2.6. OPZIONI MACCHINA
[OPZIONI MACCHINA: 6]
2.2.7. CONTAORE FUNZIONAMENTO MACCHINA
[ORE FUNZIONAMENTO MACCHINA: 0]

02/02/22 CPS_Parameters_00_ User Manual 6
2.2.8. TERMINE FASE DI TEST
Il display mostrerà una sequenza di numeri (7,8,9) e successivamente il tuo TPS sarà pronto per essere
utilizzato.
This manual suits for next models
1
Table of contents
Languages:
Other Elettrotest Measuring Instrument manuals
Popular Measuring Instrument manuals by other brands

Buchi
Buchi NIR-Online PA2 Operation manual

Best.Energy
Best.Energy Eniscope Hybrid user manual

Visatron
Visatron VN2020 Maintenance schedules

Meriam
Meriam M2000 quick start guide

Sierra Monitor Corporation
Sierra Monitor Corporation 2050-00 Applicability & effectivity manual

South
South A1 Series user manual
