Meec tools 160-063 User manual

Bruksanvisning för linjelaser
Bruksanvisning for linjelaser
Instrukcja obsługi lasera liniowego
User instructions for self-levelling laser
160-063

SE - Bruksanvisning i original
NO - Bruksanvisning i original
PL - Instrukcja obsługi w oryginale
EN - Operating instructions in original
Date of production: 2014-12-04
© Jula AB

SVENSKA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
SÄKERHETSANVISNINGAR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
BESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
HANDHAVANDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
NORSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
SIKKERHETSANVISNINGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
TEKNISKE DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
BESKRIVELSE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
HÅNDTERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
POLSKI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
ZASADY BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
DANE TECHNICZNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
OPIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
OBSŁUGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
OPERATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

SE
4
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Spara den för framtida behov.
Personer som inte känner till dessa instruktioner bör inte använda instrumentet.
OBS!
Varning laser klass II
SS-EN 60825-1: 2007
Eekt P < 1 mW
Våglängd λ= 635 nm
• Instrumentet uppfyller laserklass II. Rikta inte laserstrålen mot människor eller djur.
• Titta ej direkt in i laserstrålen. Maskinen är utrustad med laser. Denna typ av laseranordning
innebär vanligtvis inte någon risk för ögonskador, men om du tittar direkt in i laserstrålen kan
detta förorsaka temporär blindhet.
• Ta inte bort och skada inte etiketterna på instrumentet.
• Försök aldrig att modiera instrumentet för att öka lasereekten.
• Rikta inte laserstrålen mot reekterande ytor som kan reektera tillbaka strålen mot
användaren. Laserstrålen kan orsaka bestående ögonskador.
TEKNISKA DATA
Arbetsområde Laserlinje ca 5 m
Laserpunkt ca 20 m
Noggrannhet ±1 mm/m
Arbetstemperatur 5–40 °C
Förvaringstemperatur -20–70 °C
Max. relativ luftfuktighet 90 %
Laserklass II
Lasertyp 635–650 nm, < 1 mW
Batterier 2 x 1,5 V AAA
Drifttid ca 15 h
Mått 159 x 36 x 25 mm
Vikt 100 g
Bruksanvisning för
linjelaser
SVENSKA

SE
5

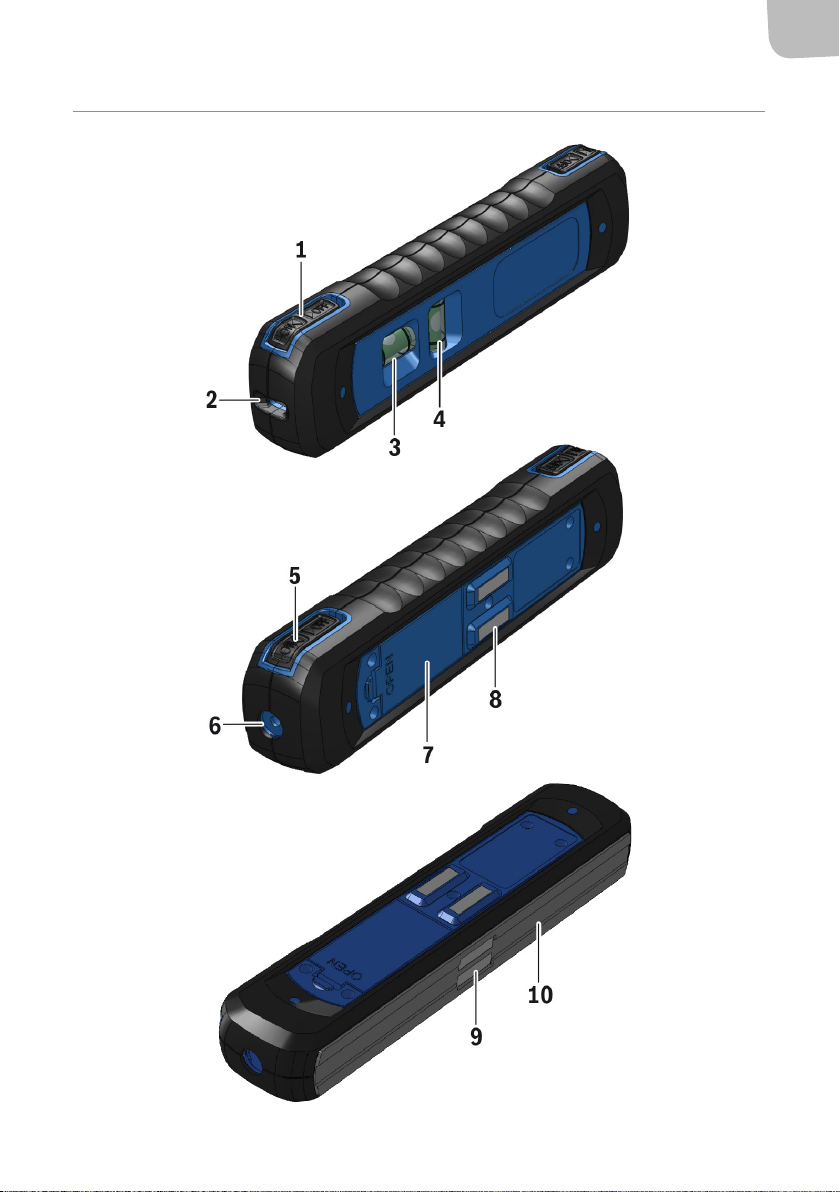

BESKRIVNING

SE
6
1. Strömbrytare för laserlinje
2. Laseröppning för laserlinje
3. Vattenpass för horisontell inriktning
4. Vattenpass för vertikal inriktning
5. Strömbrytare för laserpunkt
6. Laseröppning för laserpunkt
7. Batterilock
8. Magneter för laserlinje
9. Magneter för laserpunkt
10. Stödyta i aluminium
11. Metallyta för magneter
12. Justeringsskruv för vägghållare
13. Vägghållare
14. 1/4” gänga
HANDHAVANDE
• Använd inte instrumentet vid solsken eller i liknande ljusstark miljö.
• Öppna inte instrumentet med verktyg om det inte nns specika instruktioner för hur man gör
detta.
• Använd inte instrumentet för andra än angivna tillämpningar.
• Anslut aldrig instrumentet till en strömkälla med annan spänning än den angivna.
• Sänk inte ned instrumentet i vatten.
• Använd inte alkohol eller andra organiska lösningsmedel för att rengöra linsen.
• Tappa inte instrumentet under användning. Detta kan leda till bristfällig noggrannhet i
instrumentet.

SE
7

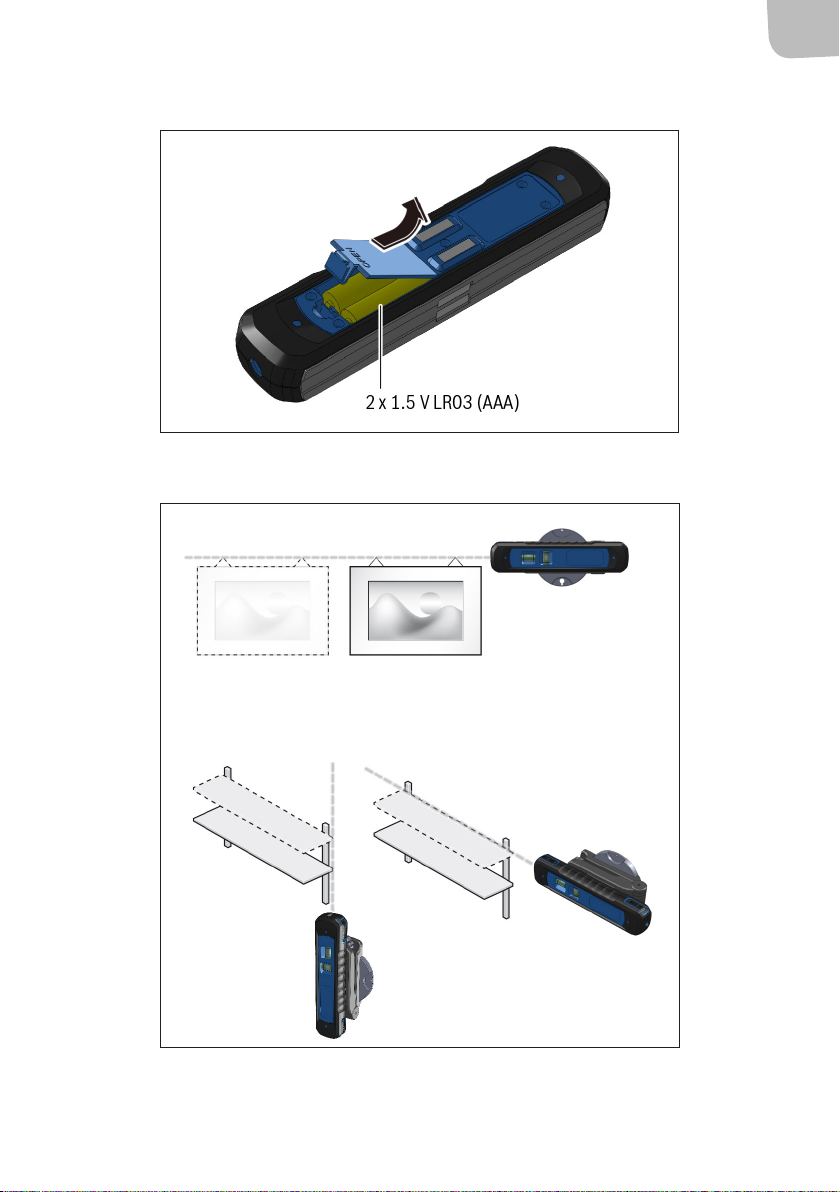

Sätta i batterier
Horisontell och vertikal linje

SE
8

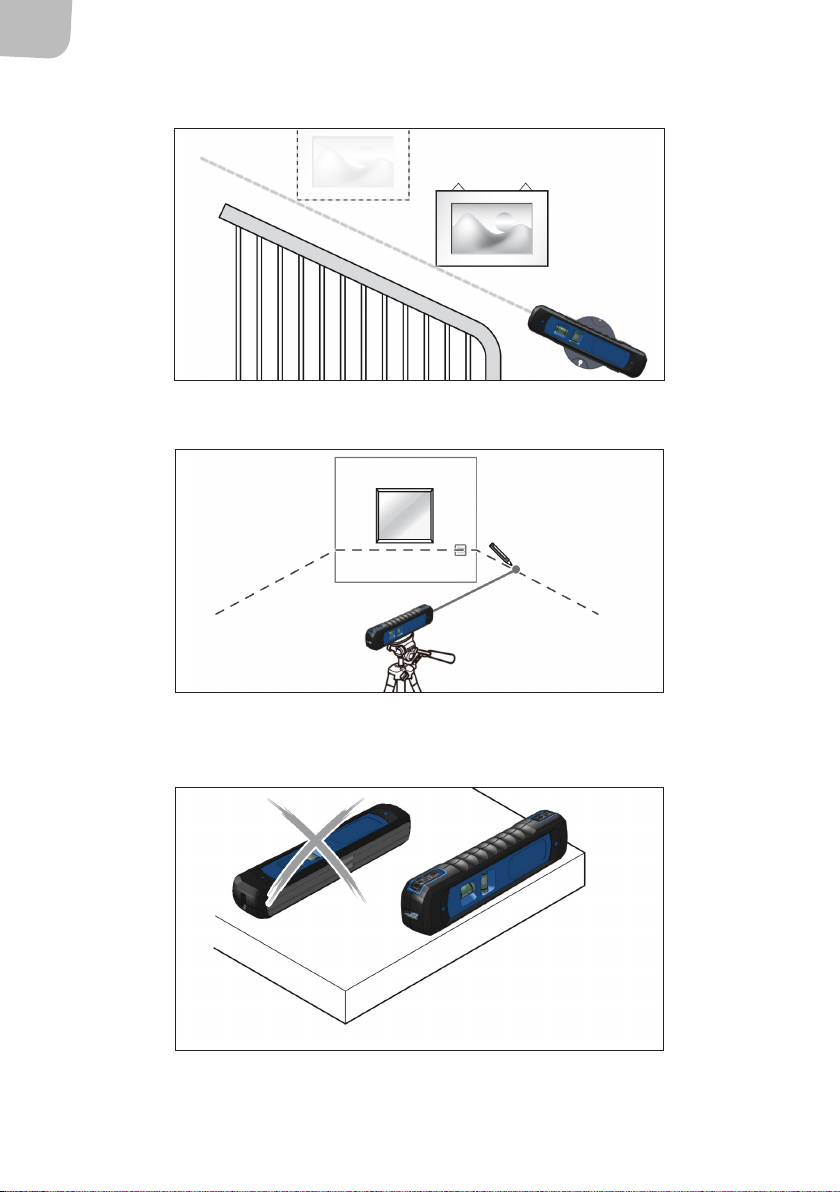

Fritt inriktad laserlinje
Laserpunkt
Vattenpass

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon
0511-34 20 00
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NO
10
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Ta vare på den for fremtidig bruk.
Personer som ikke er gjort kjent med disse anvisningene bør ikke bruke instrumentet.
MERK!
Advarsel: laserklasse II
SS-EN 60825-1: 2007
Eekt P < 1 mW
Bølgelengde λ= 635 nm
•
• Instrumentet oppfyller laserklasse II. Ikke rett laserstrålen mot mennesker eller dyr.
• Ikke se direkte inn i laserstrålen. Maskinen er utstyrt med laser. Denne typen laseranordning
innebærer vanligvis ikke noen risiko for øyeskader, men hvis du ser direkte inn i laserstrålen kan
dette forårsake midlertidig blindhet.
• Etikettene på instrumentet må ikke ernes eller skades.
• Ikke prøv å modisere instrumentet for å øke lasereekten.
• Ikke rett laserstrålen mot reekterende ater som kan reektere strålen tilbake mot brukeren.
Laserstrålen kan forårsake varige øyeskader.
TEKNISKE DATA
Arbeidsområde Laserlinje ca. 5 m
Laserpunkt ca. 20 m
Nøyaktighet ±1 mm/m
Arbeidstemperatur 5–40 °C
Oppbevaringstemperatur -20–70 °C
Maks. relativ luftfuktighet 90 %
Laserklasse II
Lasertype 635–650 nm, < 1 mW
Batterier 2 x 1,5 V AAA
Driftstid ca. 15 t
Mål 159 x 36 x 25 mm
Vekt 100 g
Bruksanvisning for
linjelaser
NORSK

NO
11
BESKRIVELSE

NO
12
1. Strømbryter for laserlinje
2. Laseråpning for laserlinje
3. Vaterpass for horisontalplanet
4. Vaterpass for vertikalplanet
5. Strømbryter for laserpunkt
6. Laseråpning for laserpunkt
7. Batterideksel
8. Magneter for laserlinje
9. Magneter for laserpunkt
10. Støtteate i aluminium
11. Metallate for magneter
12. Justeringsskrue for veggfeste
13. Veggfeste
14. 1/4” gjenger
HÅNDTERING
• Ikke bruk instrumentet i solskinn eller lignende lyssterkt miljø.
• Instrumentet må ikke åpnes med verktøy uten at det nnes spesikke anvisninger for hvordan dette gjøres.
• Instrumentet må ikke brukes til andre enn de angitte anvendelsesområdene.
• Instrumentet må aldri kobles til en strømkilde med annen spenning enn den som er angitt.
• Instrumentet må ikke senkes ned i vann.
• Ikke bruk alkohol eller andre organiske løsemidler til å rengjøre linsen.
• Ikke mist instrumentet ned under bruken. Det kan føre til redusert nøyaktighet for instrumentet.

NO
13
Sette i batterier
Horisontal og vertikal linje

NO
14
Fritt innrettet laserlinje
Laserpunkt
Vater

Med forbehold om endringer. Ved eventuelle problemer kan du kontakte vår serviceavdeling på telefon
67 90 01 34.
Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG
www.jula.no

PL
16
ZASADY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj niniejszą instrukcję obsługi!
Zachowaj ją w celu wykorzystania w przyszłości.
Osoby, które nie zapoznały się z tymi instrukcjami, nie powinny posługiwać się tym przyrządem.
UWAGA!
Ostrzeżenie laser klasy II
SS-EN 60825-1: 2007
Moc P < 1 mW
Długość fali λ= 635 nm
•
• Przyrząd spełnia wymagania dotyczące lasera klasy II. Nigdy nie kieruj wiązki lasera w stronę ludzi
lub zwierząt.
• Nigdy nie patrz bezpośrednio w wiązkę lasera. Urządzenie zostało wyposażone w laser. Ten rodzaj
lasera zwykle nie stanowi ryzyka uszkodzenia wzroku, jednak jeśli popatrzysz bezpośrednio w
wiązkę, może spowodować to tymczasową utratę wzroku.
• Nie usuwaj ani nie uszkadzaj etykiet ostrzegawczych umieszczonych na przyrządzie.
• Nigdy nie próbuj modykować przyrządu w celu zwiększenia mocy lasera.
• Nie kieruj wiązki lasera na powierzchnie odblaskowe, które mogą odbijać promień w kierunku
użytkownika. Promień lasera może spowodować uszkodzenie wzroku.
DANE TECHNICZNE
Zakres roboczy Linia laserowa około 5 m
Punkt laserowy około 20 m
Dokładność ±1 mm/m
Temperatura pracy 5–40°C
Temperatura przechowywania -20–70°C
Maksymalna względna wilgotność powietrza 90%
Klasa lasera II
Typ lasera 635–650 nm, < 1 mW
Baterie 2 x 1,5 V AAA
Czas pracy około 15 h
Wymiary 159 x 36 x 25 mm
Masa 100 g
Instrukcja obsługi
lasera liniowego
POLSKI

PL
17
OPIS

PL
18
1. Przełącznik linii laserowej
2. Otwór linii laserowej
3. Poziomica do regulacji poziomej
4. Poziomica do regulacji pionowej
5. Przełącznik punktu laserowego
6. Otwór punktu laserowego
7. Pokrywa komory baterii
8. Magnesy linii laserowej
9. Magnesy punktu laserowego
10. Podpórka z aluminium
11. Powierzchnia metalowa do magnesów
12. Śruba regulacyjna do uchwytu ściennego
13. Uchwyt ścienny
14. Gwint 1/4”
OBSŁUGA
• Nie używaj przyrządu w warunkach nasłonecznienia lub w podobnym środowisku o intensywnym
oświetleniu.
• Nie rozbieraj przyrządu za pomocą narzędzi, jeżeli nie dysponujesz specjalnymi instrukcjami
informującymi, jak należy tę pracę wykonać.
• Nie używaj przyrządu do celów innych niż podane.
• Nigdy nie podłączaj przyrządu do innego napięcia niż napięcie robocze podane na urządzeniu.
• Nie zanurzaj przyrządu w wodzie.
• Do czyszczenia soczewek nie używaj alkoholu ani innych rozpuszczalników organicznych.

PL
19
• W czasie posługiwania się przyrządem nie wolno go upuścić. Może to przyczynić się do utraty
dokładności wskazań przyrządu.
Wkładanie baterii
Linia pozioma i pionowa

PL
20
Linia laserowa skierowana dowolnie
Punkt laserowy
Poziomica
