Elgato eve door & window 20EAL9901 Specification sheet

Get Started
Prise en main
Erste Schritte
Cover (Page 1)

Get started •Prise en main •Erste Schritte
Insert the included ½ AA battery and place Eve Door & Window so that the areas
marked with dots are facing each other. Use the included spacers to bring the
small element to the ideal height.
Insérez la pile demi-AA fournie et placez Eve Door & Window de façon à ce que les repères
soient l‘un en face de l‘autre. Utilisez les cales d‘espacement fournies pour placer le petit
élément à la bonne hauteur.
Setze die mitgelieferte ½ AA-Batterie ein und befestige Eve Door & Window so, dass die
beiden mit Punkten markierten Flächen einander zugewandt sind. Mit den beiliegenden
Distanzscheiben kannst du die optimale Höhe für das kleine Element erreichen.
The built-in LED will light up each time Eve Door & Window detects an open/closed
state change, so you can be sure everything works as expected before attaching the
adhesive firmly.
If you want to replace the ½ AA (ER14250 3.6 V) battery, simply pull the larger element
downwards - no need to remove and re-attach the carefully positioned adhesive.
Le voyant s‘allume à chaque fois qu‘Eve Door & Window détecte un mouvement d‘ouverture
ou de fermeture. Observez ce voyant pour vérifier que tout fonctionne correctement avant de
fixer fermement les éléments à l‘aide de l‘adhésif. Pour remplacer la pile demi-AA (ER14250
3,6 V), faites glisser l‘élément le plus grand vers le bas. Il n‘est pas nécessaire de retirer et de
repositionner l‘adhésif.
Die integrierte LED leuchtet jedes Mal auf, wenn Eve Door & Window eine Zustandsänderung
von offen zu geschlossen und umgekehrt erkennt. So kannst du vor der endgültigen Montage
überprüfen, dass alles ordnungsgemäß funktioniert. Wenn du die ½ AA-Batterie (ER14250 3,6
V) austauschen möchtest, zieh einfach das größere Element nach unten. Die Abdeckung des
Batteriefachs mit dem sorgsam angebrachten Klebeband muss dafür nicht entfernt werden.
1
(2) (3)

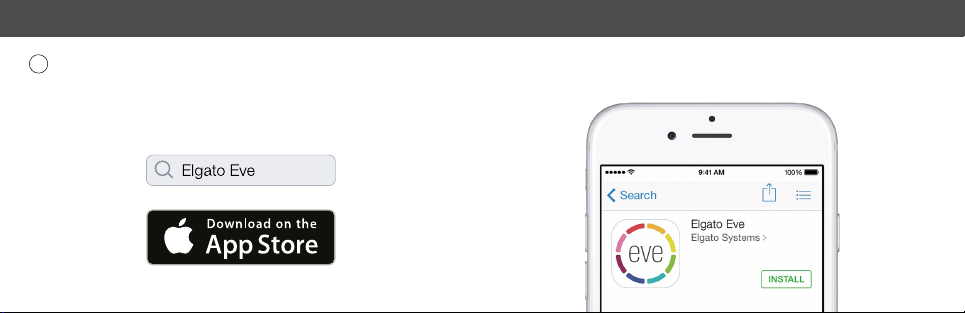

Download the Elgato Eve app from the App Store.
Téléchargez l‘app Elgato Eve sur l‘App Store.
Lade die Elgato Eve App aus dem App Store herunter.
2
Get started •Prise en main •Erste Schritte
(4) (5)

Open the Elgato Eve app and tap Add Accessory. Eve will now guide you through
the setup process.
Ouvrez l‘app Elgato Eve et touchez Ajouter un accessoire. Eve vous guidera alors tout au long
du processus de configuration.
Öffne die Elgato Eve App und tippe auf Zubehör hinzufügen. Eve führt dich nun durch die
Einrichtung.
If you have already set up another accessory, go to the Eve settings to add
Eve Door & Window to your home.
Si vous avez déjà configuré un autre accessoire, accédez aux réglages d‘Eve pour ajouter Eve
Door & Window à votre domicile.
Wenn du Eve bereits zuvor eingerichtet hast, öffne die Eve-Einstellungen und füge Eve Door
& Window hinzu.
3
Get started •Prise en main •Erste Schritte
(6) (7)

Legal Information •Informations légales •Rechtliche Hinweise
This device complies with part 15 of the FCC Rules and Industry Canada licence-exempt
RSS standard(s). Operation is subject to the following two conditions: (1) This device may
not cause interference, and (2) this device must accept any interference received, includ-
ing interference that may cause undesired operation.
This equipment complies with FCC RF and IC RSS-102 radiation exposure limits set forth
for an uncontrolled environment. This equipment should be installed and operated with a
minimum distance of 0.5 centimeters between the radiator and your body. This transmit-
ter must not be co-located or operating in conjunction with any other antenna or trans-
mitter. The antennas used for this transmitter must be installed to provide a separation
distance of at least 0.5 cm from all persons and must not be co-located or operating in
conjunction with any other antenna or transmitter.
Changes or modifications not expressly approved by Elgato Systems could void your
authority to operate this device.
Purpose of control: operating control; construction of control: plug-in operating control;
type 1 action, operating time: continuous.
Cet équipement est conforme aux CNR-102 d’Industrie Canada. Cet équipement doit être
installé et utilisé avec une distance minimale de 0.5 centimètres entre le radiateur et votre
corps. Cet émetteur ne doit pas être co-localisée ou opérant en conjonction avec autre
antenne ou émetteur. Les antennes utilisées pour cet émetteur doivent être installés et
fournir une distance de séparation d’au moins 0.5 centimètre de toute personne et doit
pas être co-située ni fonctionner en conjonction avec une autre antenne ou émetteur.
For questions about Elgato product compliance with FCC regulations, please contact:
Compliance Officer, Elgato Systems, 900 Kearny St. #750, San Francisco, CA 94133.
Hereby, Elgato Systems declares that this device is in compliance with the essential
requirements and other relevant provisions of Directive 2014/53/EC. The declaration of
conformity is available at www.elgato.com/doc
Frequency range: 2402 - 2480 MHz, RF power: 0 dBm
Product: 1ED109901001 • Model: 20EAL9901 • Part: 51EAL9901
FCC ID: SNE-DOOR-002 • IC ID: 11192A-DOOR002
(9)

✁
Reset •Réinitialisation
10s
Please keep your HomeKit Setup Code in a safe place. You need it to
securely add Eve to your home, and nobody but you has a copy.
Conservez en lieu sûr votre code de configuration HomeKit. Ce code est
indispensable pourajouter Eve au réseau de votre domicile, et personne d’autre
que vous ne connaît ce code.
Bewahre deinen HomeKit-Code an einem sicheren Platz auf. Du benötigst ihn,
um Eve zu deinem Zuhause hinzuzufügen. Niemand außer dir kennt diesen Code.
Reset •Réinitialisation •Zurücksetzen
1 2
(10) (11)

Room •Pièce •Zimmer:
Notes •Remarques •Notizen:
✁
BackCover with
Sticker Placement
(Page 12)
