Elma BM251 User manual

Elma BM251-252-255-257
Dansk/norsk vejledning Side 1 – 18
Svensk bruksanvisning Sida 19 – 33
English usermanual Page 34 – 52

Dansk/Norsk brugermanual..............................................................................................5
Sikkerhed............................................................................................................................5
Betingelser i denne manual ..............................................................................................5
Advarsel:..........................................................................................................................5
Advarsel:..........................................................................................................................5
Terminaler (til COM bøsning) målekategori:.....................................................................5
Målekategori IV (Kat IV)...................................................................................................5
Målekategori III (Kat III)....................................................................................................5
Målekategori II (Kat II)......................................................................................................6
Internationale elektriske symboler...................................................................................6
Cenelec direktiver..............................................................................................................6

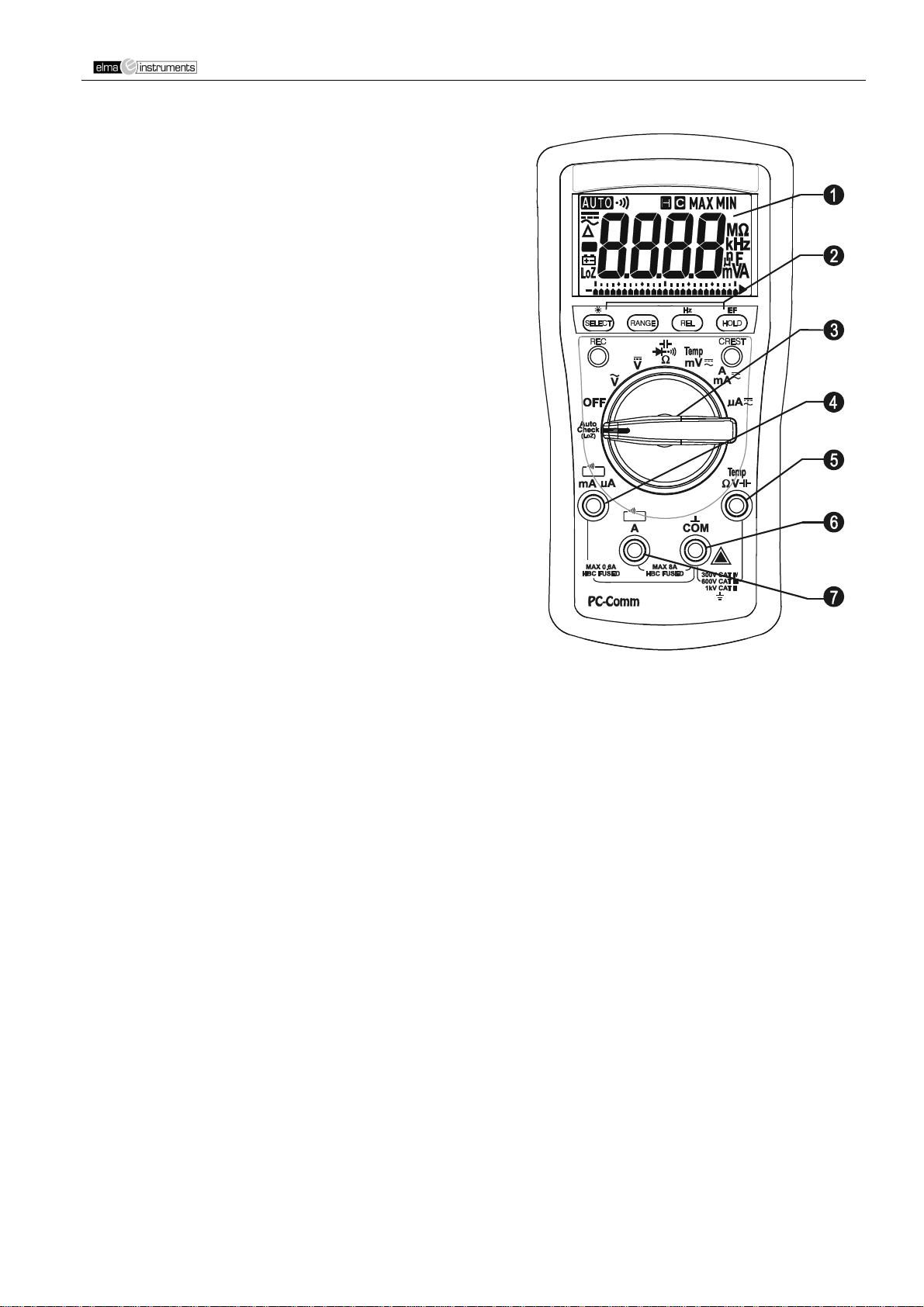

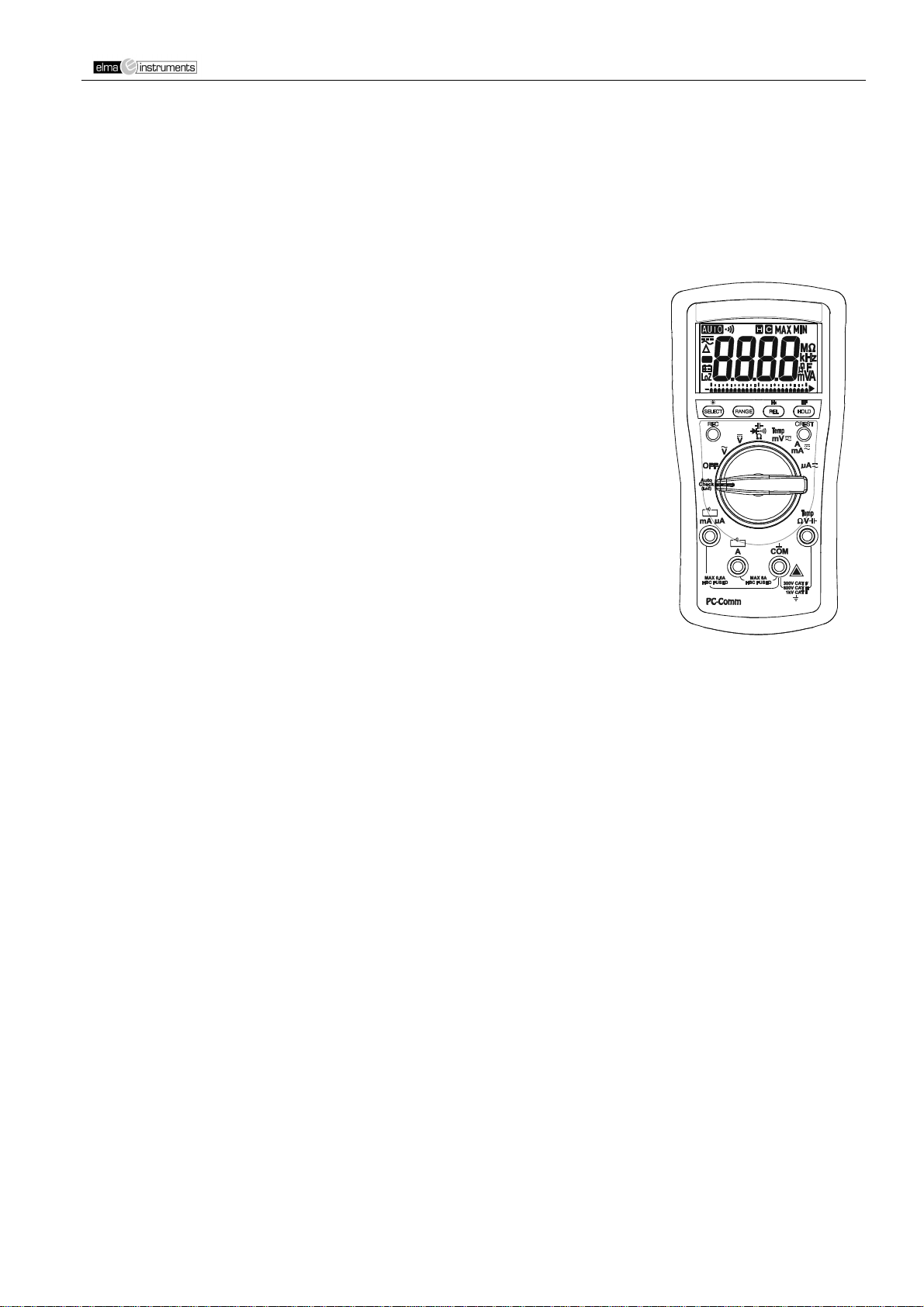

Produktbeskrivelse............................................................................................................7
Analog bar-graf ................................................................................................................7
Gennemsnits RMS kalibrering..........................................................................................7
Sand RMS........................................................................................................................7
Crest faktor.......................................................................................................................8
NMRR (Normal mode rejection ratio) (normal funktion afslags forhold)...........................8
CMRR (Common mode rejection ratio) (common funktion afslags forhold) .....................8
Funktion..............................................................................................................................8

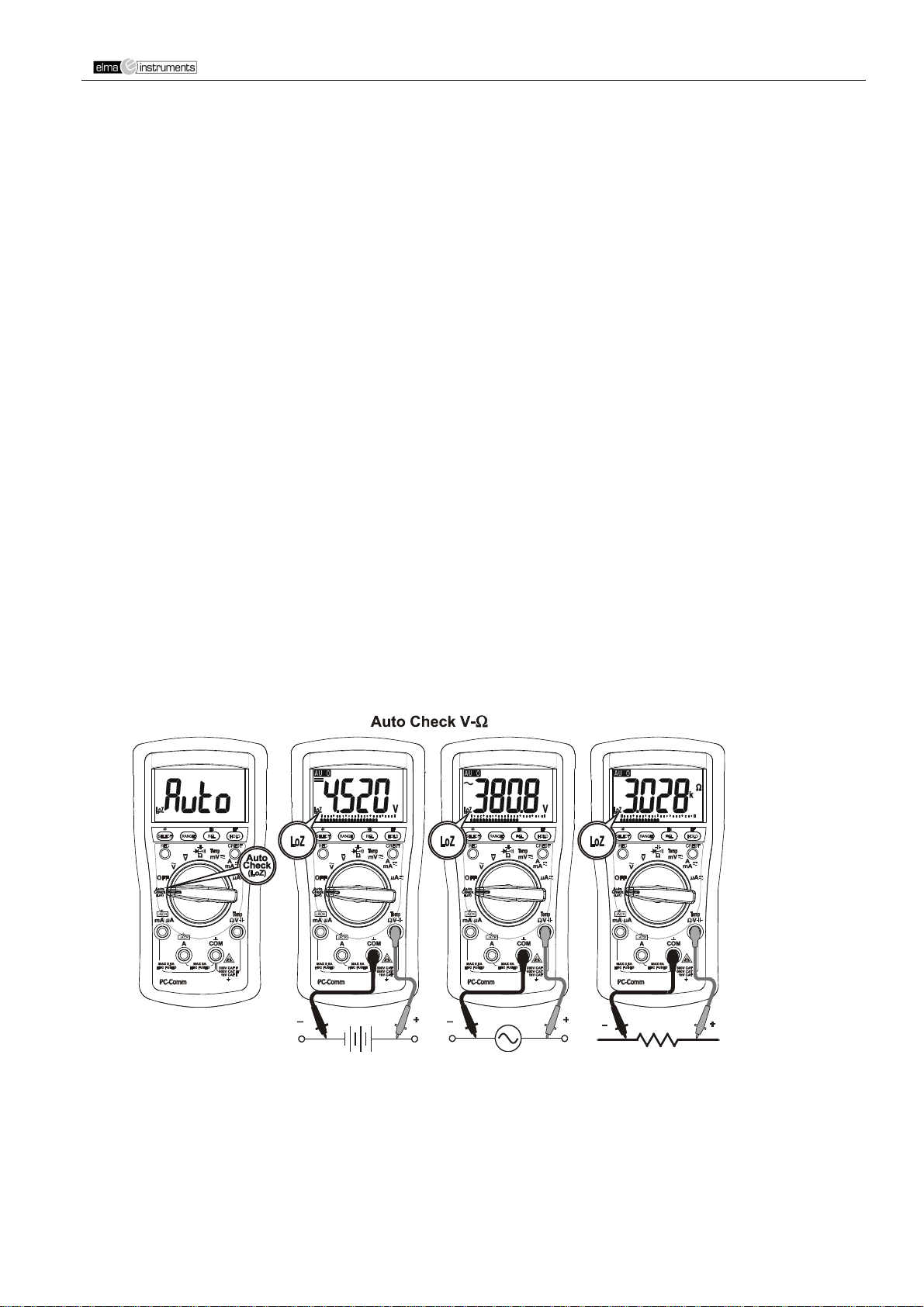

Autocheck funktion...........................................................................................................8
”Område lås” og funktions lås: .........................................................................................9
Overspændingsalarm:......................................................................................................9
Spøgelsesspændinger: ....................................................................................................9

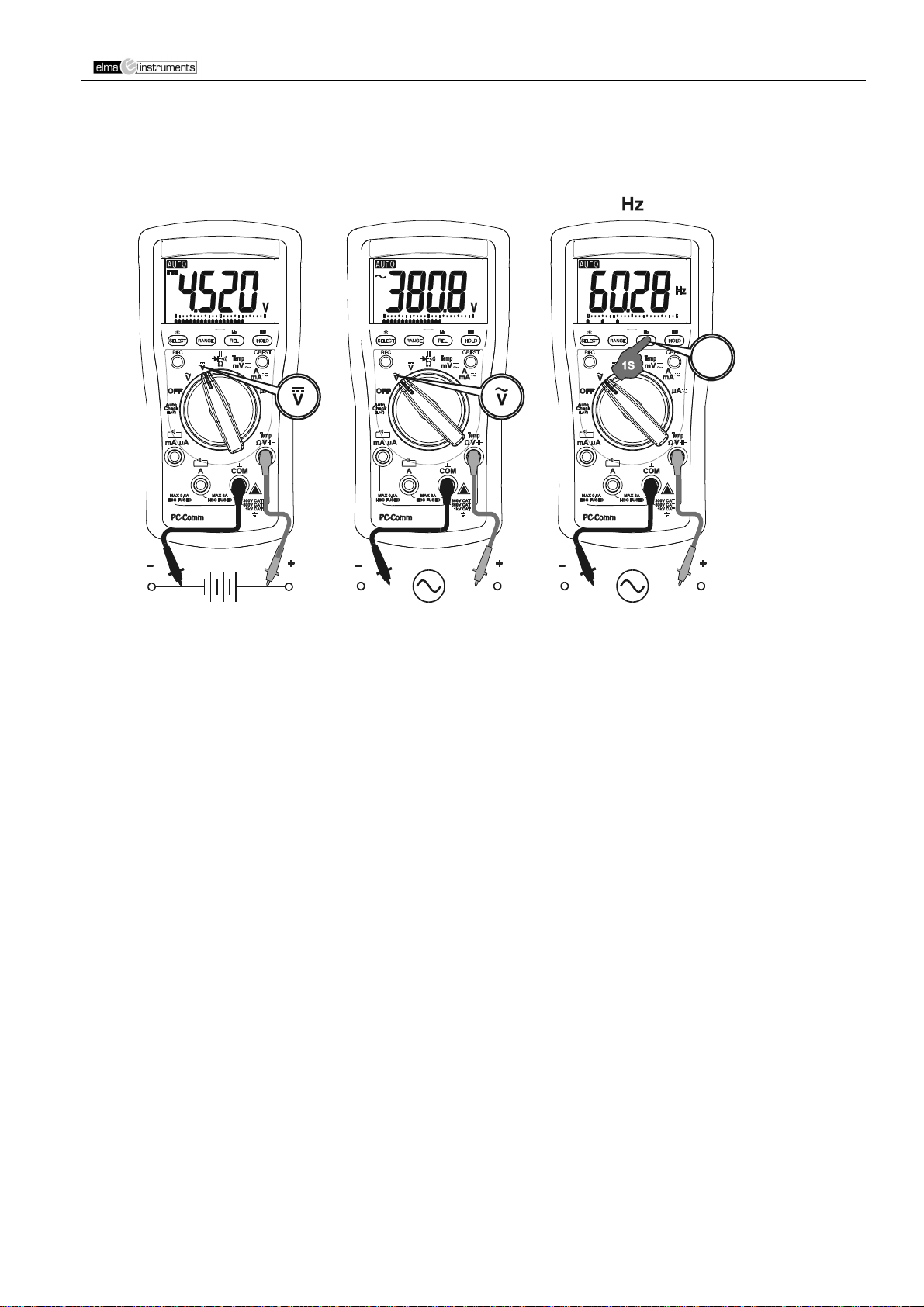

DCV, ACV & liniefrekvens funktioner.............................................................................10
Ωmodstand, gennemgang, kapacitans, diode test funktioner .......................11

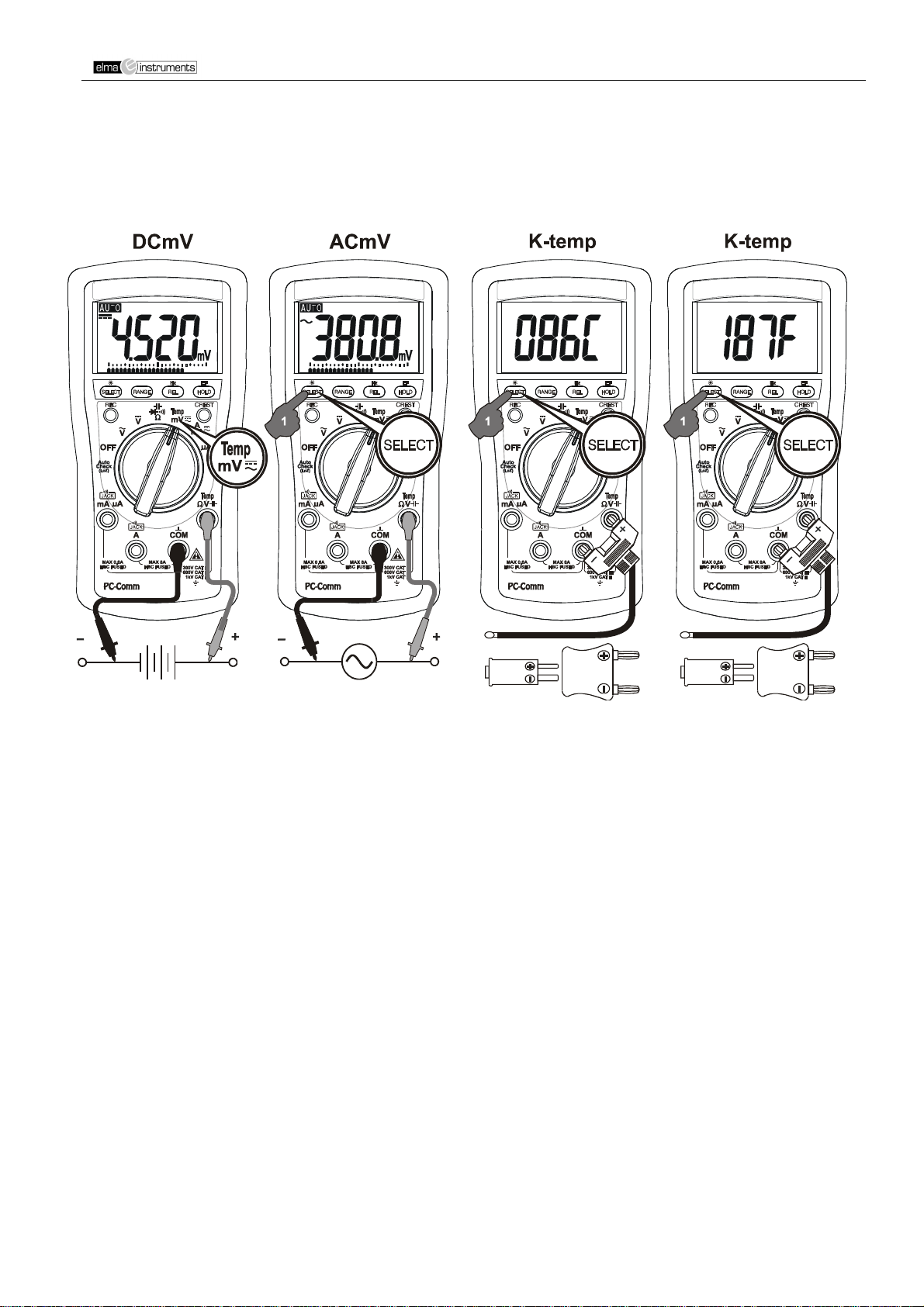

DCmV, ACmV, temperatur °C & °F funktioner ...............................................................12
µA, mA og A funktioner..................................................................................................13
Elektrisk felt detektering.................................................................................................14
”Ikke kontakt” EF detektering .........................................................................................14
”Probe kontakt” EF detektering ......................................................................................14
PC interface funktioner...................................................................................................14
MAX/MIN ved 20 sek. målefunktion...............................................................................15
5ms Crest funktion .........................................................................................................15
Baggrunds belyst LCD display.......................................................................................15
Hold funktion..................................................................................................................15
Relativ nul funktion.........................................................................................................15
Manuel eller auto område...............................................................................................15
Sluk for beeper...............................................................................................................15
Advarsel for fejlmontering...............................................................................................15
Auto-sluk funktion (APO)................................................................................................16
Fjernelse af auto-sluk funktionen ...................................................................................16
Vedligeholdelse ...............................................................................................................16
Rengøring og opbevaring...............................................................................................16
Problemløsning..............................................................................................................16

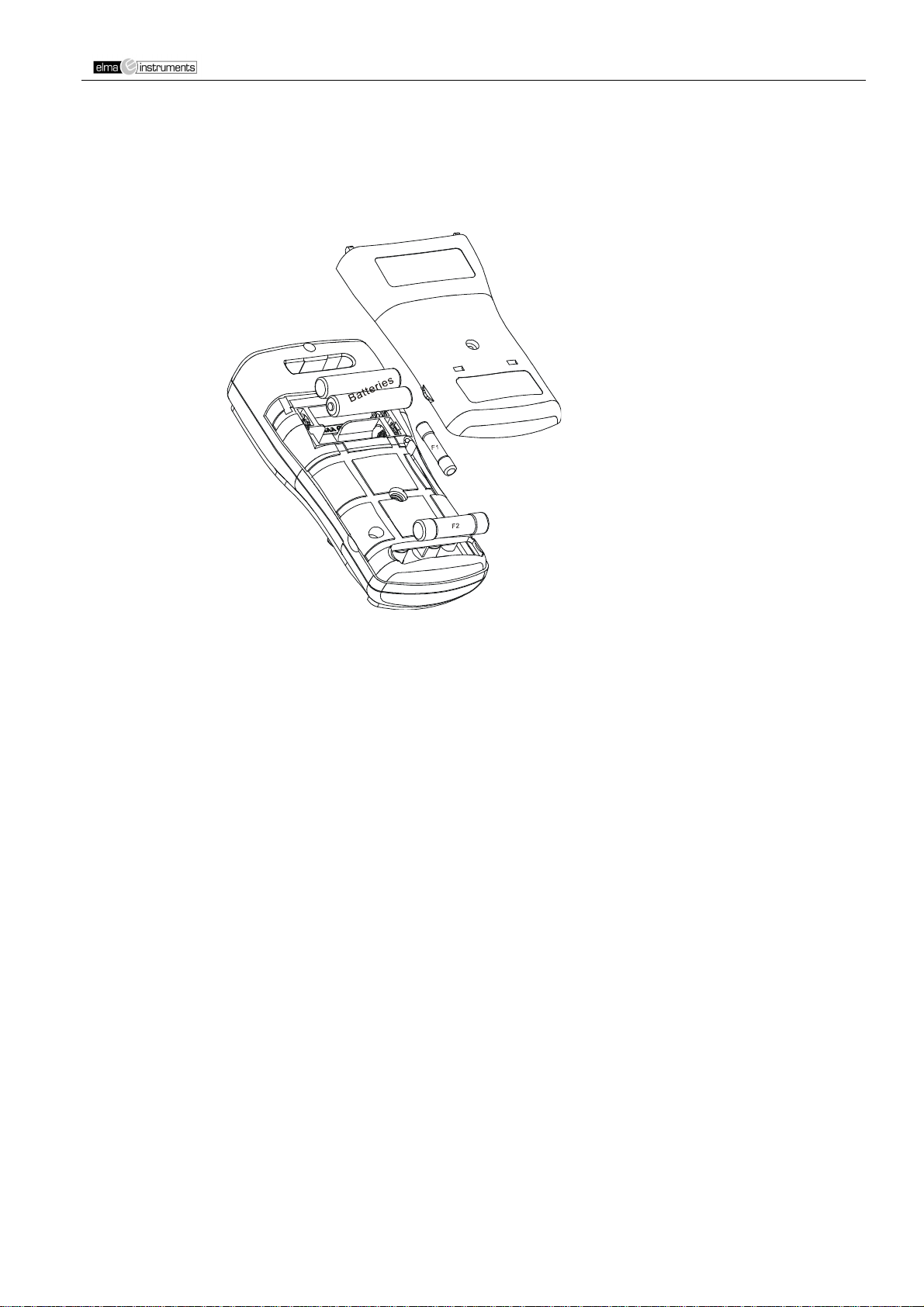

Batteri og sikrings udskiftning.........................................................................................16
Batteri og sikrings udskiftning.........................................................................................17
Generelle specifikationer................................................................................................17
Elektriske specifikationer................................................................................................18

Svensk Bruksanvisning ..................................................................................................19
Säkerhet............................................................................................................................19
Användarvillkor i denna manual.....................................................................................19
Varning!:.........................................................................................................................19
OBS!:..............................................................................................................................19
Terminaler (till COM) mätområden:................................................................................19
Överspänningskategori IV (Kat IV).................................................................................19
Överspänningskategori III (Kat III)..................................................................................19
Överspänningskategori II (Kat II)....................................................................................20
INTERNATIONELLA SYMBOLER....................................................................................20
EMC DIREKTIVET ............................................................................................................20
Produktbeskrivning.........................................................................................................21
Analog bargraf................................................................................................................21
Genomsnittlig RMS-kalibrering.......................................................................................21
Sann RMS (TRMS) ........................................................................................................21
Crestfaktor......................................................................................................................22
NMRR (Normal mode rejection ratio).............................................................................22
CMRR (Common mode rejection ratio)..........................................................................22
Funktion............................................................................................................................22
Autocheck TM funktionen..............................................................................................23
”Område lås” och funktionslås:.......................................................................................24
Överspänningslarm:.......................................................................................................24
Ghostvoltage:.................................................................................................................24
DCV, ACV & linjefrekvensfunktioner ..............................................................................25
Ωresistans, genomgång, kapacitans, diodtestfunktion..................................26
DCmV, ACmV, temperatur- (°C & °F) funktioner............................................................27
µA, mA och A-funktioner ................................................................................................28
Elektriskt fält detektering................................................................................................28
”Ingen kontakt” EF detektering:......................................................................................29
”Probe kontakt” EF detektering: .....................................................................................29
PC-interface...................................................................................................................29
MAX/MIN vid 20 sek. mätning........................................................................................29
5ms Crestfunktion ..........................................................................................................30
Bakgrundsbelyst LCD-display........................................................................................30
Hold-funktion..................................................................................................................30
Relativ noll funktion........................................................................................................30
Manuell eller auto-området.............................................................................................30
Stäng av pipfunktionen...................................................................................................30
Pip anslutningsvarning...................................................................................................30
Auto-OFF funktionen (APO)...........................................................................................30
Borttagning av automatiskt avstängningsfuntion............................................................31
Underhåll..........................................................................................................................31
Rengöring och förvaring.................................................................................................31
Problemlösning ..............................................................................................................31
Byte av säkringar samt batterier.....................................................................................31
Generella specifikationer................................................................................................32
Elektriska specifikationer................................................................................................33

English usermanual.........................................................................................................34
Safety................................................................................................................................34
Terms in this manual.......................................................................................................34
WARNING......................................................................................................................34
CAUTION.......................................................................................................................34
Terminals (to COM) measurement category:.................................................................34
Measurement Category IV (CAT IV)...............................................................................34
Measurement Category III (CAT III)...............................................................................34
Measurement Category II (CAT II).................................................................................34
International elctrical symbols .......................................................................................35
Cenelec directives ...........................................................................................................35
Product description.........................................................................................................36
Analog bar-graph ...........................................................................................................37
Average sensing RMS calibrated...................................................................................37
True RMS.......................................................................................................................37
Crest Factor ...................................................................................................................37
NMRR (Normal Mode Rejection Ratio) ..........................................................................37
CMRR (Common Mode Rejection Ratio) .......................................................................37
Operation..........................................................................................................................38
CAUTION.......................................................................................................................38
AutoCheckTM mode.......................................................................................................38
DCV, ACV, & Line Frequency functions.........................................................................39
ΩResistance, Continuity, Capacitance, Diode test functions .....................40
DCmV, ACmV, Temperature oC & oF functions ............................................................41
µA, mA, and A Current functions....................................................................................42
Electric Field EF-Detection.............................................................................................42
PC computer interface capabilities.................................................................................43
MAX/MIN at Fast 20/s measurement mode ...................................................................43
5ms CREST capture mode ............................................................................................44
Backlighted LCD display ................................................................................................44
Hold................................................................................................................................44
Relative Zero mode........................................................................................................44
Manual or Auto-ranging..................................................................................................44
Set Beeper Off ...............................................................................................................44
Beep-Jack™ Input Warning ...........................................................................................44
Auto-Power-Off (APO)....................................................................................................44
Disabling Auto-Power-Off...............................................................................................45
Maintenance.....................................................................................................................45
Cleaning and Storage.....................................................................................................45
Trouble Shooting............................................................................................................45
Battery and Fuse replacement.......................................................................................45
Battery and Fuse replacement:......................................................................................46
Generel specifications.....................................................................................................46
Electrical specifications..................................................................................................48
Limited Warranty .............................................................................................................52

Elma BM 251-252-255-257 side 5
Dansk/Norsk brugermanual
Elma 251-252-255-257 multimeter
Sikkerhed
Betingelser i denne manual
Advarsel: Identificer forhold, som kan resultere i seriøse skader
eller mulig død på brugeren.
Advarsel: Identificer forhold, som kan forvolde skade eller
funktionsfejl på instrumentet.
Denne manual indeholder information og advarsler, som skal følges
nøje ved brug af instrumentet på en sikker måde. Hvis instrumentet
bliver brugt på en måde, som ikke er specificeret af fabrikanten, vil
beskyttelsen, som er godkendt af fabrikanten blive forringet.
Instrumentbeskyttelsesområdet, for brugeren, er dobbelt isoleret pr.
IEC61010-1 (2. version), EN61010-2 (2. version), UL61010-2 (2.
version) og CAN/CSA C22.2, nr. 61010-0.92 til kategori II 1000V,
kategori III 600V og kategori IV 300V AC & DC.
Terminaler (til COM bøsning) målekategori:
V: Kategori II 1000V, kat. III 600V og kat. IV 300V AC & DC
mAµA: Kategori III 500V AC og 300V DC
A: Kategori III 600V AC og 300V DC
Målekategori IV (Kat IV)
Denne kategori er for målinger i udendørs installationer, i målerrammer, forsyningspunkter,
stik/- luftledninger og kabler i jord.
Målekategori III (Kat III)
Denne kategori er for målinger udført i bolig/-bygningsinstallationer. Eksempler er målinger
i fordelingstavler, hovedafbrydere, ledningssystemer, kanalskinner, samlebokse,
gruppeafbrydere og stikkontakter/-udtag. Også udstyr for industriel brug og andet udstyr
heri, f.eks. stationære motorer med permanent forsyning til fast installation.
JACK
JACK
!

Elma BM 251-252-255-257 side 6
Målekategori II (Kat II)
Denne kategori er for målinger udført på ledningssystemer direkte forsynet til en
lavspændingsinstallation. Eksempler herpå er målinger på husholdningsapparater,
transportabelt værktøj og andet lignende udstyr.
Advarsler
For at reducere faren for brand eller elektrisk stød, udsat da aldrig dette produkt for regn
eller fugt. For at undgå elektrisk stød, kontroller sikkerhedsforskrifterne ved arbejde på
spændinger over 60VDC eller 30VAC RMS. Disse spændingsniveauer tilfører et potentielt
elektrisk stød på brugeren. Rør aldrig ved testledninger eller et kredsløb, som bliver testet,
mens der er strøm tilsluttet kredsløbet. Hold fingrene på håndtagene på testledningerne
under en måling. Tjek altid testledninger, konnektorer og prober for dårlig isolation eller
udsat metal, før instrumentet tages i brug. Hvis der under inspektion findes nogen form for
defekt, skal denne del udskiftes med det samme. Mål aldrig på strøm, som overskrider
strømniveauet på beskyttelsessikringen. Foretag aldrig en spændingsmåling med
testledninger indsat i µA/mA eller A bøsningen. Udskift kun en defekt sikring med en ny
med samme strømværdi.
Fare
Afbryd altid testledningerne fra testpunkter før man ændrer funktion på instrumentet. Sæt
altid instrumentet til at måle i det højest mulige område og arbejd nedad ved en ukendt
værdi, når man måler i den manuelle funktion.
Internationale elektriske symboler
!
!!
!
Fare! Kig i forklaringen i denne manual.
Fare! Risiko for elektrisk stød.
Jord
Dobbelt isoleret eller forstærket isolation
Sikring
AC Vekselstrøm
DC Jævnstrøm
Cenelec direktiver
Instrumentet er tilpasset til CENELEC lav spændingsdirektivet 2006/95/EC og
elektromagnetisk foreneligheds direktiv 2004/108/EC.

Elma BM 251-252-255-257 side 7
Produktbeskrivelse
Note! Det er topmodellerne af instrumenterne, som
er brugt som repræsentant for produkttegningerne.
Venligst referer til din respektive model for
funktionsanvendelighed.
1) 3-5/6 digits 6000 tals LCD display
2) Trykknapper for specielfunktioner
3) Omskifter for tænd/sluk og valg af funktion
4) Bøsning for mA og µA strømfunktioner
5) Bøsning for alle funktioner, på nær
strømfunktioner (µA, mA og A).
6) Common (Jord reference). Bøsning for alle
funktioner.
7) Bøsning for 8A (15A i 30 sek.) strømfunktion.
Analog bar-graf
Den analoge bar-graf viser en visuel indikering af en
måling, ligesom nålen på et traditionelt analogt
instrument. Det er derfor perfekt til fejlfinding og
indikering af signalstød under justeringer.
Gennemsnits RMS kalibrering
RMS (Root Mean Square) er en norm, som bruges
til at beskrive den effektive eller tilsvarende DC værdi på et AC signal. De fleste digitale
multimetre er med RMS kalibreret teknik, som måler RMS værdier på AC signaler. Denne
teknik bruges, for at opretholde gennemsnitsværdien ved at korrigere og filtrere AC
signalet. Gennemsnitsværdien er derefter skaleret opad (kalibreret) til at aflæse RMS
værdien på en sinuskurve. Ved måling på rene sinusformet bølger, er denne teknik hurtig,
nøjagtig og økonomisk – vær dog opmærksom på, at betydningsfulde fejl kan forekomme
for forskellige skalerings faktorer relaterende til gennemsnits RMS værdier.
Sand RMS
Sand RMS er en norm, som identificerer et digitalt multimeter, som svarer nøjagtigt til den
effektive RMS værdi uanset sinuskurve formen, som f.eks.: firkantet, savtakket, trekantet,
m.m., ligesom bølgelængder med tilstedeværelse af harmoniske strømme. Harmoniske
strømme kan forudsage:
1) At overophedede transformere, generatorer og motorer brænder ud hurtigere end
normalt.
2) At sikrings/-maksimalafbrydere kobler før tid.
3) At sikringer springer
4) Nulleder som kan overophede, på grund af bølgende harmoniske strømme tilstede i
nullen.
5) Kanalskinner og elektriske paneler kan vibrere
JACK
JACK
!

Elma BM 251-252-255-257 side 8
Crest faktor
Crest faktoren er forholdet imellem Crest (konstant peak) værdi og sand RMS værdien, og
er som regel brugt til at definere det dynamiske område på et sand RMS multimeter. En
ren sinusformet bølgelængde har en crest faktor på 1,4. En dårlig sinusformet
bølgelængde har normalt en meget højere crest faktor.
NMRR (Normal mode rejection ratio) (normal funktion afslags forhold)
NMRR er multimetrets evne til at undgå uønsket AC støjeffekt, som kan skabe ukorrekte
DC målinger. NMRR er typisk specificeret i dB forhold (decibel). Denne serie har en
NMRR specifikation på >60dB ved 50 og 60Hz, hvilket betyder, at de har en god evne til at
afvise effekten af AC støj i DC målinger.
CMRR (Common mode rejection ratio) (common funktion afslags
forhold)
Common funktionsspænding er spænding tilstede på både COM og SPÆNDINGS
bøsningerne på et multimeter, med forhold til jord. CMRR er multimetrets evne til at undgå
common funktionsspændingseffekt, som kan gøre, at cifrene ruller rundt i displayet eller
helt slukker ved spændingsmålinger. Denne serie har CMRR specifikationer på >60dB ved
DC til 60Hz i ACV funktion; og >120dB ved DC, 50 og 60Hz i DCV funktion. Hvis hverken
NMRR eller CMRR specifikationerne er udpenslet, vil et digitalt multimeters udførsel være
unøjagtig.
Funktion
Note! Før og efter farlige spændingsmålinger, test da spændingsfunktionen på kendte
ledningssystemer, såsom forsyningsspænding for at bestemme korrekt funktion.
Autocheck funktion
Denne innovative Autotjek funktion vælger automatisk målefunktioner for DCV, ACV eller
modstand, baseret på input via testledningerne.

Elma BM 251-252-255-257 side 9
•Hvis der ikke er isat testledninger i instrumentet, viser det ”Auto”, når det er klar til
brug.
•Hvis der ikke er noget spændingssignal, men en modstand under 10MΩ(nominel)
til stede, viser multimetret modstandsværdien. Når modstanden er under
”lydmæssig grænse” giver multimetret yderligere en kontinuerlig bip tone.
•Hvis et signal over spændings grænseværdien på 10V DC eller AC op til de
påskrevet 1000V er til stede, vil multimetret vise spændingsværdien i passende DC
eller AC værdi.
Note:
”Område lås” og funktions lås: Når en måleaflæsning bliver vist i ”Autokontrol”
funktionen, tryk da på ”RANGE” eller ”SELECT” knappen én gang for at låse området
eller funktionen multimetret var i. Hvis man trykker på disse knapper momentvis flere
gange kan man bladre rundt i de låste funktioner.
Overspændingsalarm: Når der foretages modstandsmålinger i ”Autokontrol”
funktionen, vil en uforudset visning af spændingsmålinger alarmere en om, at emnet, som
testes er ved at blive afladet.
Spøgelsesspændinger: Spøgelsesspændinger er uønskede omstrejfende signaler
koblet sammen med nærtliggende normale signaler, som forvirrer almindelige
spændingsmålinger. Autokontrol funktionen sørger for lave (rampe) impedanser (ca. 2,5k Ω
ved lav spænding)for at bortlede spøgelsesspændinger og efterlader derfor kun normale
signalværdier som multimeteraflæsninger. Dette er en uundværlig funktion for præcis
indikering af normale signaler, så som kendetegn mellem elektriske ledere i elektriske
installationer.
ADVARSEL! Autocheck funktions impedansen forøges pludseligt fra 2,5kΩtil et få
hunderede kΩpå højspændingssignaler. ”LoZ” vises på displayet for at huske brugeren
på, at man befinder sig i denne lave impedansfunktion. Peak begyndelsesstrømmen ved
undersøgelse af f.eks. 1000VAC, kan være op til 566mA (1000V x 1,414/2,5kΩ),
formindskes pludseligt til ca. 3,8mA (1000V x 1,414/375kΩ) ved et brøkdel af et sekund.
Brug aldrig Autocheck funktionen på strømkredse, som kan blive beskadiget ved så lave
impedanser. I stedet bruges omskifterfunktionen eller impedansspændings funktionen
for at minimere ladning for sådanne kredsløb.

Elma BM 251-252-255-257 side 10
DCV, ACV & liniefrekvens funktioner
Tryk på Hz knappen i et sekund eller mere for at aktivere eller returnere Hz.
Note!* Input følsomheden varierer automatisk med det funktionsområde, som er valgt, før
Hz funktionen aktiveres. 6V funktionsområdet har den højeste og 1000V området har den
laveste følsomhed. Det er anbefalet først at måle signalspændings (eller strøm) niveauet,
herefter aktivere Hz funktionen i dette spændings (eller strøm) område for automatisk at
sætte det mest passende startniveau. Man kan også trykke på RANGE knappen
momentvis for manuelt at vælge et andet startniveau. Hvis Hz aflæsningen bliver ustabil,
vælg da lavere følsomhed for at undgå elektrisk støj. Hvis aflæsningen viser nul, vælg da
en højere følsomhed.
* Antallet af markørvisninger er brugt til at indikere det valgte input område (følsomhed).
1/2/3/4 punkter indikerer 6/60/600/1000V, 6/10/-/-A, 60/600/-/-mA eller 600/6000/-/-µA,
som vælges i tilhørende V, A, mA eller µA funktioner. (”-” med dette menes, at området
ikke er tilgængeligt).
* Hz for mV funktionen er designet specielt for et logisk niveau på frekvensmålinger (3V
eller 5V).
!
DCV
JACK
JACK
ACV
!
JACK
JACK
!
JACK
JACK
Hz

Elma BM 251-252-255-257 side 11
Ωmodstand, gennemgang, kapacitans, diode test funktioner
Tryk på SELECT knappen momentvis for at vælge funktionerne sekvensvist. Det sidst
valgte område vil blive gemt ved eventuel nedbrydningsfejl på instrumentet.
ADVARSEL! Aflad kondensatorer før der foretages målinger. Kondensatorer med høje
værdier skal aflades igennem en passende modstand.
ADVARSEL! Ved brug af modstands- og gennemgangsfunktionerne i et
spændingsførende kredsløb kan skabe forkerte resultater og kan i værste fald beskadige
instrumentet. I mange tilfælde må den ”beskyldte” komponent fjernes fra kredsløbet, for at
man kan opnå korrekt målinger.
Gennnemgangsfunktionen er brugbar for kontrol af ledningsforbindelser og funktion af
afbrydere. En kontinuerligt biptone indikerer en komplet ledning/system.
Et normalt forudindtaget spændingsfald for en god diode er mellem 0,4V til 0,9V. En
aflæsning højere end dette indikerer en utæt diode. En nul aflæsning indikerer en
kortsluttet diode. OL indikerer en åben diode. Forbind testledningerne omvendt over
dioden. Displayet viser OL hvis dioden er god. Alle andre aflæsninger indikerer, at dioden
er umodstandsdygtig eller kortsluttet.

Elma BM 251-252-255-257 side 12
DCmV, ACmV, temperatur °
°°
° C & °
°°
° F funktioner
Tryk på SELECT knappen momentvis for at vælge funktionerne sekvensvist. Det sidst
valgte område vil blive gemt ved eventuel nedbrydningsfejl på instrumentet.
Note! Vær sikker på at type k-føleren med bananstik isættes med korrekt + - polaritet. Man
kan også bruge en k-type temperaturadapter, hvis man ønsker, at bruge andre typer af k-
følere.

Elma BM 251-252-255-257 side 13
µA, mA og A funktioner
Tryk på SELECT knappen momentvis for at bladre imellem DC og AC funktionerne. Det
sidst valgte område vil blive gemt ved eventuel nedbrydningsfejl på instrumentet.
Note! Når der måles på et 3 faset system, skal man være speciel opmærksom på fase –
fase spændingen, som er en del højere end fase – jord spændingen. For at undgå at man
uheldigvis kommer over spændingsniveauet for beskyttelsessikringerne, regn altid med
fase – fase spændingen, som arbejdsspændingen for beskyttelsessikringerne.

Elma BM 251-252-255-257 side 14
Elektrisk felt detektering
Ved volt eller strøm funktionen, tryk da på EF knappen i et sekund eller mere og slip for at
bladre imellem EF-beskyttelses funktionerne. Instrumentet viser ”E.F”, når det er klar.
Signalstyrke er indikeret, som en serie af markørsegmenter på displayet samt variable
biptoner.
”Ikke kontakt” EF detektering : En antenne er placeret langs den øverste højre
ende af multimetret, som detekterer elektriske felter, som omkranser strømbærende
ledere. Dette er ideelt for søgning af spændingsførende ledningssystemer, lokalisering af
brug på ledninger og til at skelne imellem spændingsførende – og ikke spændingsførende
kabler.
”Probe kontakt” EF detektering : For en mere præcis indikering af
spændingsførende ledninger, som f.eks. at skelne imellem spændings- og jord
forbindelser, brug da den røde (+) testprobe for direkte kontakt målinger.
PC interface funktioner
Instrumentet er udstyret med en optisk interface port på bagsiden af instrumentet for
datakommunikation. Tryk og hold på HOLD- knappen når du tænder instrumentet før at
tænde for RS232 kommunikationen. Som tilbehør kan købes PC interface kit BRUA20X,
som kræves for at forbinde instrumentet til Pc´en via Rs232 eller USB port.

Elma BM 251-252-255-257 side 15
MAX/MIN ved 20 sek. målefunktion
Tryk på REC knappen momentvis for at aktivere MAX/MIN funktionen. Visningen ”MAX
MIN” fremkommer på displayet og aflæsningsopdateringen vil blive forøget til hvert 20.
sekund. Instrumentet bipper når ny MAX eller ny MIN aflæsning er opdateret. Tryk på
knappen momentvis for at aflæse henholdsvis MAX og MIN målingerne. Tryk på knappen i
et sekund eller mere for at returnere fra denne funktion. Auto-område funktionen forbliver
og Auto-sluk funktionen bliver deaktiveret automatisk i denne funktion.
5ms Crest funktion
Tryk på CREST knappen momentvis for at aktivere CREST (konstant Peak-hold) funtionen
for at opfange spændings- eller strømsignal ved hvert 5ms. På displayet vises ”C” og
”MAX”. Instrumentet bipper når MAX eller ny MIN værdi er opdateret. Tryk på knappen
momentvis for at aflæse henholdsvis MAX og MIN målingerne. Tryk på knappen i et
sekund eller mere for at returnere fra denne funktion. Auto-område funktionen forbliver og
Auto-sluk funktionen bliver deaktiveret automatisk i denne funktion.
Baggrunds belyst LCD display
Tryk på SELECT knappen i 1 sekund eller mere for at tænde baggrundsbelysningen. Det
vil automatisk blive slukket efter 32 sekunder for at spare på batterilevetiden.
Hold funktion
Hold funktionen fryser displayet for senere opdatering. Tryk på HOLD knappen momentvis
for at bladre igennem de holdte værdier.
Relativ nul funktion
Realativ nul funktion tillader brugeren at modregne instrumentets efterfølgende målinger
med display visningen, som referenceværdi. Praktisk set kan alle displayvisninger blive sat
som relative værdier, inklusiv MAX/MIN målingerne. Tryk på REL knappen momentvis for
at bladre igennem de relative måleværdier.
Manuel eller auto område
Tryk på RANGE knappen momentvis for at vælge manuel område, instrumentet vil forblive
i det område det var i, LCD visningen slukkes. Tryk på knappen momentvis igen for
at bladre igennem områderne. Tryk og hold knappen i 1 sekund eller mere for at gentage
auto område funktionen.
Sluk for beeper
Tryk på RANGE knappen samtidigt med at man slukker for instrumentet, for at slukke for
beeper funktionen midlertidigt. Drej drejeomskifteren til OFF og tilbage til ON for at
genoptage funktionen.
Advarsel for fejlmontering
Instrumentet bipper samtidigt med det viser ” InER ” for at advare brugeren mod mulig
skade på instrumentet i forbindelse med fejlmontering til µA, mA, eller A
bananbøsningerne (i f.eks. spændingsfunktion).

Elma BM 251-252-255-257 side 16
Auto-sluk funktion (APO)
Auto-sluk funktionen (APO) slukker instrumentet automatisk efter 34 minutter for at spare
på batterilevetiden uden at man behøves at have aktiveret enten drejeafdryderen eller
andre funktioner. For at ”vække” instrumentet fra APO, tryk på SELCT, CREST eller REC
knapperne momentvis, eller drej drejeomskifteren til OFF og igen til ON. Sæt altid
drejeomskifteren i OFF, når instrumentet ikke er i brug.
Fjernelse af auto-sluk funktionen
Tryk på SELECT knappen samtidigt med at man tænder instrumentet for midlertidigt at
fjerne auto-sluk funktionen. Drej omskifteren til OFF og herefter til ON for at aktivere auto-
sluk funktionen.
Vedligeholdelse
ADVARSEL! For at undgå elektrisk stød, afbryd da instrumentet fra kredsløbet, fjern
testledningerne og sluk instrumentet før der foretages vedligeholdelse på instrumentet.
Brug aldrig instrumentet, når dette er åbent. Isæt altid kun samme type sikring.
Rengøring og opbevaring
Periodisk renses instrumentet med en fugtig klud og mild sæbemiddel. Brug aldrig syre
eller opløsningsmidler. Hvis instrumentet ikke bruges i perioder over 60 dage skal batteriet
fjernes.
Problemløsning
Hvis instrumentet af en eller anden grund ikke virker, kontroller batterierne, sikringer,
ledninger m.m. og udskift om nødvendigt. Dobbelt tjek altid funktionsproceduren, som
beskrives i betjeningsvejledningen.
Batteri og sikrings udskiftning
Batteri: 2 stk. 1,5V AAA batterier.
Sikring: Sikring 1 (FS1) for µAmA strømme: 0,63A/500V, IR 150kA . F-sikring
Sikring 2 (FS2) for A strømme: 10A/600V AC, IR 100kA, F-sikring

Elma BM 251-252-255-257 side 17
Batteri og sikrings udskiftning
Forsigtigt løsnes skruerne på bagsiden af instrumentet. Løft baglåget. Udskift sikringer og
batterier. Skru låget fast igen.
Generelle s ecifikationer
Display: 3-5/6 digits 6,000 tæller
Opdateringsrate: 5 pr. sekund nominel
24 segments markør: 40 pr. sekund max.
Arbejdstemperatur: 0°C til 40°C
Relativ fugtighed: Maksimal relativ fugtighed 80% for temperatur op til
31°C faldende liniært til 50% relativ fugtighed ved
40°C.
Højde: Fungerer under 2000m
Opbevaringstemperatur: -20°C - 60°C, < 80% RH (uden batteri)
Temperaturkoefficient: Nominel 0,15 x (specificeret nøjagtighed)/°C @ (0°C -
18°C eller 28°C - 40°C).
Følsomhed:
Elma 251, 252 & 255 Normal følsomhed
Elma 257 Sand RMS følsomhed.
Forureningsgrad: 2
Sikkerhed: Dobbelt isoleret pr. IEC61010-2 2. version, UL61010-
1 2. version & CAN/CSA C22.2 nr. 61010.1-0.92 i
henhold til kategori II 1000V, kategori III 600V og
kategori IV 300V AC & DC.
Transientbeskyttelse: 6,5kV
Terminaler (til COM)

Elma BM 251-252-255-257 side 18
Målekategorier:
V: Kat. II 1000V, kat. III 600V og kat. IV 300V AC & DC
mAµA : Kat. III 500VAC og 300VDC
A: Kat. III 600VAC og 300VDC
E.M.C: Imødekommer EN61326-1:2006 (EN55022,
EN61000-3-2, EN61000-3-3, EN61000-4-2,
EN61000-4-3, EN61000-4-4, EN61000-4-5,
EN61000-4-6, EN61000-4-8 & EN61000-4-11)
I et RF felt på 3V/m: kapacitansfunktion er ikke
specificeret.
Andre funktionsområder: Total nøjagtighed = specificeret nøjagtighed + 100
digits.
Udføresle over 3V/m er ikke specificeret.
Overspændingsbeskyttelse:
µA & mA: 0,63A/500VAC, IR 150kA @500VAC
A: 10A/600VAC, IR 100kA @600VAC
V: 1050Vrms, 1450Vpeak
Autocheck, mV, Ω & andre: 600Vrms
Lav batteri: Under ca. 2,3V
Strømforsyning: 2 stk. 1,5V AAA batterier
Strømforbrug (typisk): 3,5mA
APO forbrug: 10µA
APO timing: 34 minutter
Størrelse (mm): 161 x 80 x 50 (l x b x h)
Vægt: ca. 340g.
Specielle funktioner: Autocheck V & Ω(kun på Elma 255 & 257);
Autoområde for MAX/MIN hukommelse (kun på Elma
255 & 257); Crest funktion (Peak hold kun på Elma
255 & 257); Baggrundsbelyst LCD (kun på Elma 255
& 257); Autoområde relativ nul funktion; display hold;
EF detektering, opkobling til PC, input advarsels
detektering.
Tilbehør inklusiv: Testledninger, batterier, betjeningsvejledning, BKP60
bananstik for type k-følere (dette kun på Elma 252,
255 & 257).
Tilbehør eksklusiv: (som tilkøb) USB Interface kit BRUA-20X, magnetisk holder BMH-
01, BKB32 bananstik til andre type k-følere.
Elektriske s ecifikationer
For elektriske specifikationer se venligst den engelske vejledning.

Elma BM 251-252-255-257 side 19
Svensk Bruksanvisning
Elma 251-252-255-257 multimeter
Säkerhet
Användarvillkor i denna manual
Varning!: Beskrivning, användningssätt som kan
medföra skada eller livsfara för användaren.
OBS!: Beskriver användningssätt som kan medföra
personskada eller skada instrumentet.
Denna manual innehåller information och villkor som skall
följas för att instrumentet ska kunna användas på ett
säkert sätt. Om instrumentet används på ett annat sätt
som inte anges av tillverkaren så kan säkerheten
försämras. Instrumentet är endast avsett för inomhusbruk.
Elma 250-serien uppfyller kraven för dubbelisolation enligt
föreskrifterna: IEC61010-1 (2. version), EN61010-2 (2.
version), UL61010-2 (2. version) och CAN/CSA C22.2, nr.
61010-0.92 enligt kategori II 1000V, kategori III 600V
och kategori IV 300V AC & DC.
Terminaler (till COM) mätområden:
V: Kategori II 1000V, kat. III 600V och kat. IV 300V AC & DC
mAµA: Kategori III 500V AC och 300V DC
A: Kategori III 600V AC och 300V DC
Överspänningskategori IV (Kat IV)
Utrustning, som är godkänd till överspänningskategori IV, apparatur
som är monterad i den fasta installationen.
Notera – Ex. Utomhus, serviceingångar, ledning över mark,
underjordiska ledningar, voltmeter, kortslutningsskydd m.m.
Överspänningskategori III (Kat III)
Utrustning, som är godkänd till överspänningskategori III , apparatur
som är monterad i den fasta installationen.
Notera – Ex. Matare, brytare, korta grenkontakter, ljussystem,
apparatur monterat i industriinstallationer.
JACK
JACK
!

Elma BM 251-252-255-257 side 20
Överspänningskategori II (Kat II)
Utrustning, som är godkänd till överspänningskategori II är apparater
som man ansluter till det fasta elnätet.
Notera – Ex. hushålls- & kontorsmaskiner.
Obs!
För att reducera fara för brand eller elektrisk stöt får instrumentet inte
utsättas för fukt eller väta. För att undgå fara för livsfarlig elektricitet,
stöt bör man följa manualens säkerhetsföreskrifter när spänningen är
över 60V DC eller 30V AC RMS. Vid sådan spänning är det en fara att
arbeta. Rör aldrig spetsarna på testledningarna vid mätning på
installationen. Innan mätning bör man visuellt alltid undersöka om test
ledningarna är hela och i gott skick. Är de skadade bör man omgående
byta ut dem mot nya innan man fortsätter.
Man skall inte mäta större spänningar än föreskrivet enligt
instrumentets tekniska specifikation. Man bör inte mäta ström på en
installation där spänningen överstiger säkringens märkspänning. Man
bör inte mäta spänning när testsladdarna är i instrumentet µA/mA eller A.
Defekta säkringar skall bytas ut enligt tekniska specifikation.
Obs!
Koppla ifrån testledningen från mätobjektet innan man skiftar funktion
på instrumentet.
Välj alltid högsta områdesval på instrumentet. (om funktionen är manuell).
INTERNATIONELLA SYMBOLER
!
!!
!
Varning ! Se förklaringen i denna manual
Varning ! Fara för elektrisk stöt
Jord (skyddsledare)
Dubbelisolation eller förstärkt isolation
Säkring
AC Växelström
DC Likström
EMC DIREKTIVET
Instrumentet följer CENELEC Låg-volts direktivet 73/23/EEC och
Elektromagnetisk kompatibilitet direktiv 89/336/EEC.
