Elma BM251s User manual

Elma BM251s-257s
Dansk/norsk vejledning Side 1 –18
Svensk bruksanvisning Sida 19 –33
English usermanual Page 34 –52

Dansk/Norsk brugermanual..............................................................................................5
Sikkerhed............................................................................................................................5
Betingelser i denne manual ..............................................................................................5
Advarsel:..........................................................................................................................5
Advarsel:..........................................................................................................................5
Terminaler (til COM bøsning) målekategori:.....................................................................5
Målekategori IV (Kat IV)...................................................................................................5
Målekategori III (Kat III)....................................................................................................5
Målekategori II (Kat II)......................................................................................................5
Internationale elektriske symboler...................................................................................6
Cenelec direktiver..............................................................................................................6
Produktbeskrivelse............................................................................................................7
Analog bar-graf ................................................................................................................7
Gennemsnits RMS kalibrering..........................................................................................7
Sand RMS........................................................................................................................7
Crest faktor.......................................................................................................................8
NMRR (Normal mode rejection ratio) (normal funktion afslags forhold)...........................8
CMRR (Common mode rejection ratio) (common funktion afslags forhold) .....................8
Funktion..............................................................................................................................8

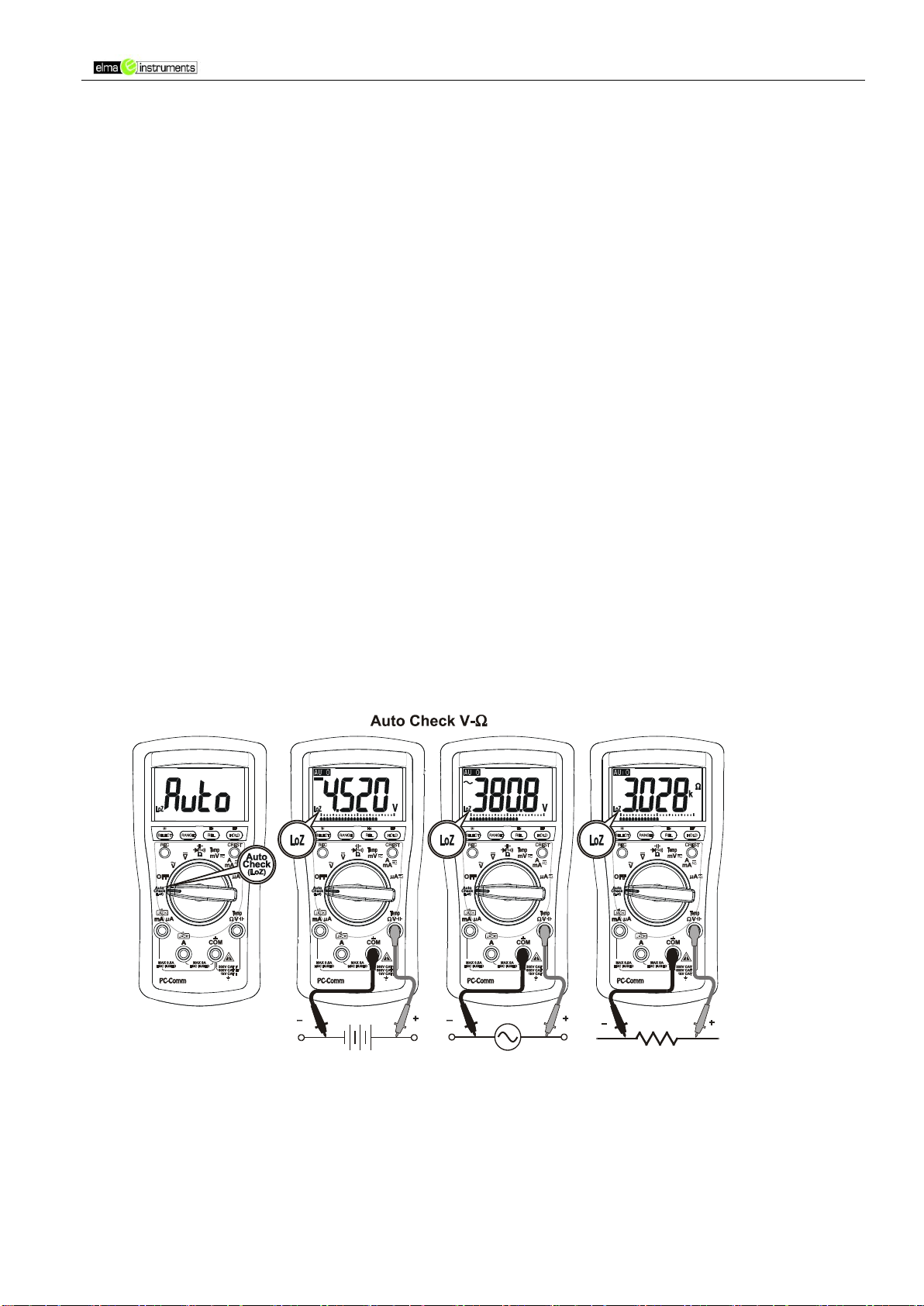

Autocheck funktion...........................................................................................................8
”Område lås” og funktions lås: .........................................................................................9
Overspændingsalarm:......................................................................................................9
Spøgelsesspændinger: ....................................................................................................9

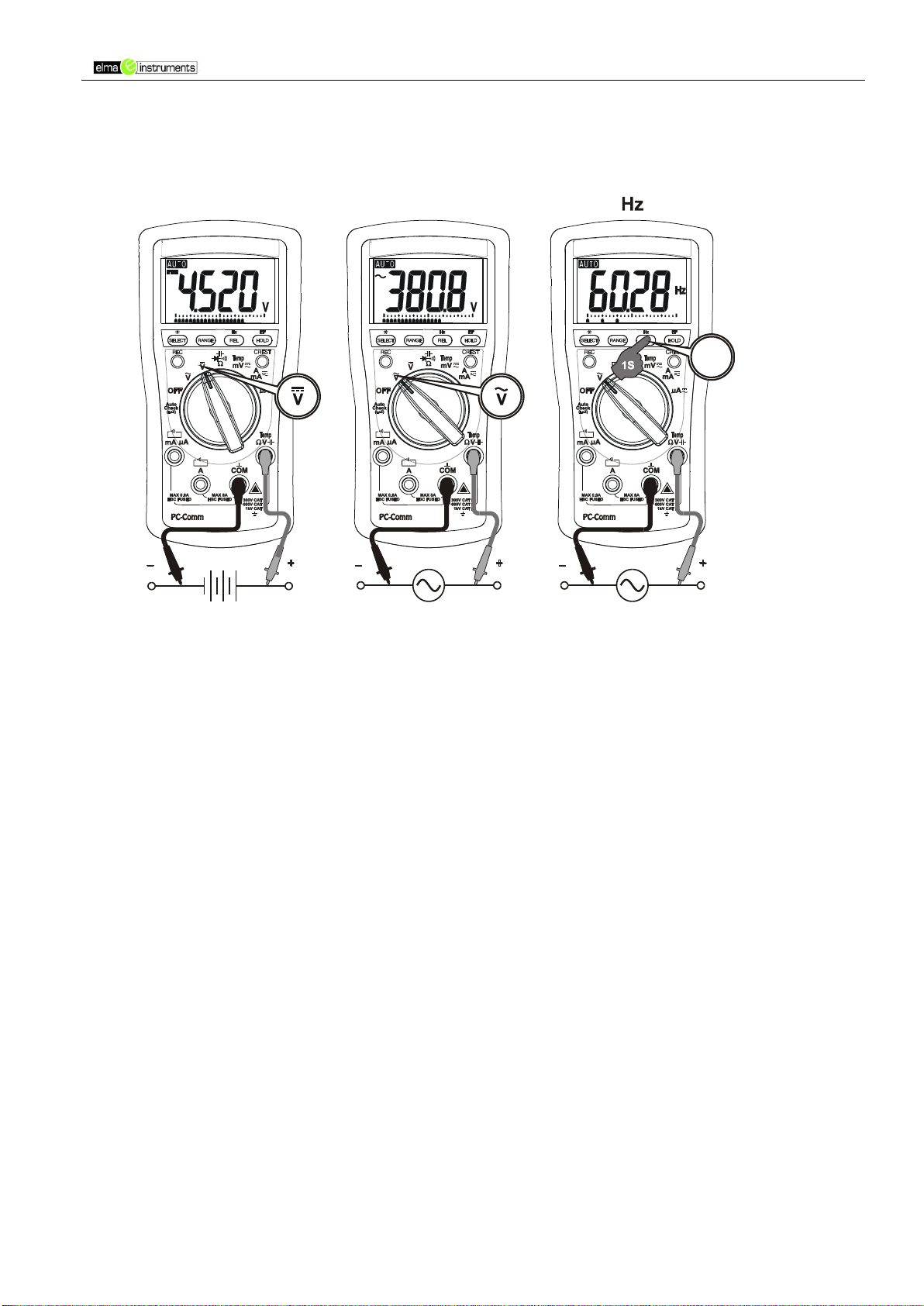

DCV, ACV & liniefrekvens funktioner .............................................................................10
Ω modstand, gennemgang, kapacitans, diode test funktioner.......................11
DCmV, ACmV, temperatur C & F funktioner ...............................................................12

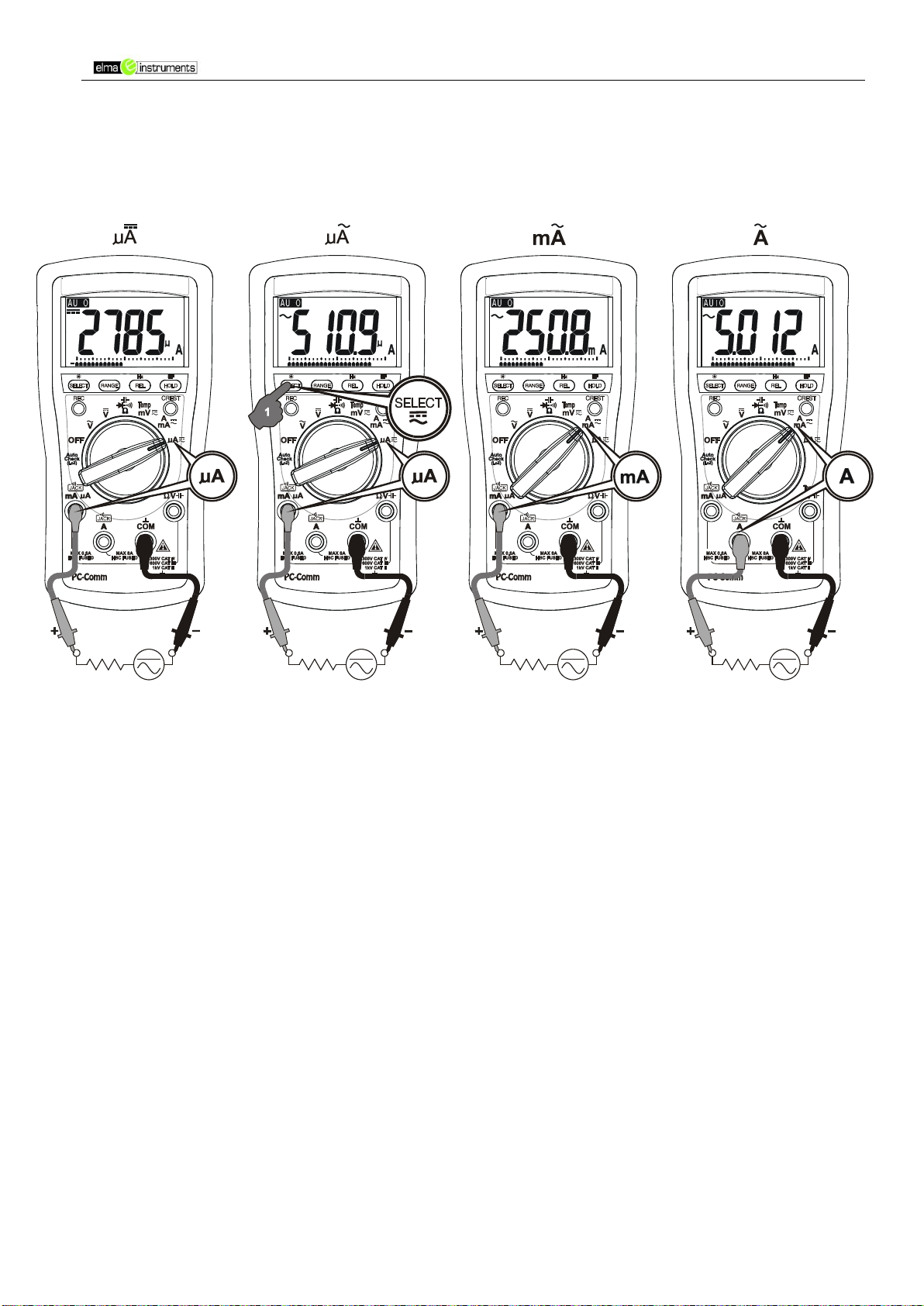

µA, mA og A funktioner ..................................................................................................13
Elektrisk felt detektering.................................................................................................14
”Ikke kontakt” EF detektering .........................................................................................14
”Probe kontakt” EF detektering ......................................................................................14
PC interface funktioner...................................................................................................14
MAX/MIN ved 20 sek. målefunktion ...............................................................................15
5ms Crest funktion .........................................................................................................15
Baggrunds belyst LCD display .......................................................................................15
Hold funktion..................................................................................................................15
Relativ nul funktion.........................................................................................................15
Manuel eller auto område...............................................................................................15
Sluk for beeper...............................................................................................................15
Advarsel for fejlmontering...............................................................................................16
Auto-sluk funktion (APO)................................................................................................16
Fjernelse af auto-sluk funktionen ...................................................................................16
Vedligeholdelse ...............................................................................................................16
Rengøring og opbevaring...............................................................................................16
Problemløsning ..............................................................................................................16
Batteri og sikrings udskiftning.........................................................................................16
Batteri og sikrings udskiftning.........................................................................................17
Generelle specifikationer................................................................................................17
Elektriske specifikationer................................................................................................18

Svensk Bruksanvisning ..................................................................................................19
Säkerhet............................................................................................................................19
Användarvillkor i denna manual.....................................................................................19
Varning!:.........................................................................................................................19
OBS!:..............................................................................................................................19
Terminaler (till COM) mätområden:................................................................................19
Överspänningskategori IV (Kat IV).................................................................................19
Överspänningskategori III (Kat III)..................................................................................19
Överspänningskategori II (Kat II)....................................................................................20
INTERNATIONELLA SYMBOLER....................................................................................20
EMC DIREKTIVET ............................................................................................................20
Produktbeskrivning.........................................................................................................21
Analog bargraf................................................................................................................21
Genomsnittlig RMS-kalibrering.......................................................................................21
Sann RMS (TRMS) ........................................................................................................21
Crestfaktor......................................................................................................................22
NMRR (Normal mode rejection ratio).............................................................................22
CMRR (Common mode rejection ratio)..........................................................................22
Funktion............................................................................................................................22
Autocheck TM funktionen..............................................................................................23
”Område lås” och funktionslås:.......................................................................................24
Överspänningslarm:.......................................................................................................24
Ghostvoltage:.................................................................................................................24
DCV, ACV & linjefrekvensfunktioner ..............................................................................25
Ω resistans, genomgång, kapacitans, diodtestfunktion..................................26
DCmV, ACmV, temperatur- (C & F) funktioner............................................................27
µA, mA och A-funktioner ................................................................................................28
Elektriskt fält detektering................................................................................................28
”Ingen kontakt” EF detektering: ......................................................................................29
”Probe kontakt” EF detektering: .....................................................................................29
PC-interface...................................................................................................................29
MAX/MIN vid 20 sek. mätning........................................................................................29
5ms Crestfunktion ..........................................................................................................30
Bakgrundsbelyst LCD-display........................................................................................30
Hold-funktion..................................................................................................................30
Relativ noll funktion........................................................................................................30
Manuell eller auto-området.............................................................................................30
Stäng av pipfunktionen...................................................................................................30
Pip anslutningsvarning...................................................................................................30
Auto-OFF funktionen (APO)...........................................................................................30
Borttagning av automatiskt avstängningsfuntion............................................................31
Underhåll..........................................................................................................................31
Rengöring och förvaring.................................................................................................31
Problemlösning ..............................................................................................................31
Byte av säkringar samt batterier.....................................................................................31
Generella specifikationer................................................................................................32
Elektriska specifikationer................................................................................................33

English usermanual.........................................................................................................34
Safety................................................................................................................................34
Terms in this manual.......................................................................................................34
WARNING......................................................................................................................34
CAUTION.......................................................................................................................34
Terminals (to COM) measurement category: .................................................................34
Measurement Category IV (CAT IV)...............................................................................34
Measurement Category III (CAT III) ...............................................................................34
Measurement Category II (CAT II) .................................................................................34
International elctrical symbols .......................................................................................35
Cenelec directives ...........................................................................................................35
Product description.........................................................................................................36
Analog bar-graph ...........................................................................................................37
Average sensing RMS calibrated...................................................................................37
True RMS.......................................................................................................................37
Crest Factor ...................................................................................................................37
NMRR (Normal Mode Rejection Ratio) ..........................................................................37
CMRR (Common Mode Rejection Ratio) .......................................................................37
Operation..........................................................................................................................38
CAUTION.......................................................................................................................38
AutoCheckTM mode.......................................................................................................38
DCV, ACV, & Line Frequency functions.........................................................................39
Resistance, Continuity, Capacitance, Diode test functions.....................40
DCmV, ACmV, Temperature oC & oF functions ............................................................41
A, mA, and A Current functions....................................................................................42
Electric Field EF-Detection.............................................................................................42
PC computer interface capabilities.................................................................................43
MAX/MIN at Fast 20/s measurement mode ...................................................................43
5ms CREST capture mode ............................................................................................44
Backlighted LCD display ................................................................................................44
Hold................................................................................................................................44
Relative Zero mode........................................................................................................44
Manual or Auto-ranging..................................................................................................44
Set Beeper Off ...............................................................................................................44
Beep-Jack™ Input Warning ...........................................................................................44
Auto-Power-Off (APO)....................................................................................................44
Disabling Auto-Power-Off...............................................................................................45
Maintenance.....................................................................................................................45
Cleaning and Storage.....................................................................................................45
Trouble Shooting............................................................................................................45
Battery and Fuse replacement .......................................................................................45
Battery and Fuse replacement: ......................................................................................46
Generel specifications.....................................................................................................46
Electrical specifications..................................................................................................48
Limited Warranty ............................................................Fejl! Bogmærke er ikke defineret.

Elma BM 251s-257s
side 5
Dansk/Norsk brugermanual
Elma 251s-257s multimeter
Sikkerhed
Betingelser i denne manual
Advarsel:Identificer forhold, som kan resultere i seriøse skader
eller mulig død på brugeren.
Advarsel:Identificer forhold, som kan forvolde skade eller
funktionsfejl på instrumentet.
Denne manual indeholder information og advarsler, som skal følges
nøje ved brug af instrumentet på en sikker måde. Hvis instrumentet
bliver brugt på en måde, som ikke er specificeret af fabrikanten, vil
beskyttelsen, som er godkendt af fabrikanten blive forringet.
Instrumentbeskyttelsesområdet, for brugeren, er dobbelt isoleret pr.
IEC/UL/EN61010-1 Ed. 3.0, IEC/EN61010-2-030 Ed. 1.0,
IEC/EN61010-2-033 Ed. 1.0, IEC/UL/EN61010-031 Ed. 1.1 og
CAN/CSA-C22.2 No. 61010-1-12 Ed. 3.0 til kategori II 1000V, kategori III 600V og kategori
IV 300V AC & DC.
Terminaler (til COM bøsning) målekategori:
V/mA/A/A: Kat II1000V Kat III600V og Kat IV 300V AC/DC
Målekategori IV (Kat IV)
Denne kategori er for målinger i udendørs installationer, i målerrammer, forsyningspunkter,
stik/- luftledninger og kabler i jord.
Målekategori III (Kat III)
Denne kategori er for målinger udført i bolig/-bygningsinstallationer. Eksempler er målinger
i fordelingstavler, hovedafbrydere, ledningssystemer, kanalskinner, samlebokse,
gruppeafbrydere og stikkontakter/-udtag. Også udstyr for industriel brug og andet udstyr
heri, f.eks. stationære motorer med permanent forsyning til fast installation.
Målekategori II (Kat II)
Denne kategori er for målinger udført på ledningssystemer direkte forsynet til en
lavspændingsinstallation. Eksempler herpå er målinger på husholdningsapparater,
transportabelt værktøj og andet lignende udstyr.
JACK
JACK
!

Elma BM 251s-257s
side 6
Advarsler
For at reducere faren for brand eller elektrisk stød, udsat da aldrig dette produkt for regn
eller fugt. For at undgå elektrisk stød, kontroller sikkerhedsforskrifterne ved arbejde på
spændinger over 60VDC eller 30VAC RMS. Disse spændingsniveauer tilfører et potentielt
elektrisk stød på brugeren. Rør aldrig ved testledninger eller et kredsløb, som bliver testet,
mens der er strøm tilsluttet kredsløbet. Hold fingrene på håndtagene på testledningerne
under en måling. Tjek altid testledninger, konnektorer og prober for dårlig isolation eller
udsat metal, før instrumentet tages i brug. Hvis der under inspektion findes nogen form for
defekt, skal denne del udskiftes med det samme. Mål aldrig på strøm, som overskrider
strømniveauet på beskyttelsessikringen. Foretag aldrig en spændingsmåling med
testledninger indsat i A/mA eller A bøsningen. Udskift kun en defekt sikring med en ny
med samme strømværdi.
Anvend kun 1000V prøveledninger eller bedre.
Fare
Afbryd altid testledningerne fra testpunkter før man ændrer funktion på instrumentet. Sæt
altid instrumentet til at måle i det højest mulige område og arbejd nedad ved en ukendt
værdi, når man måler i den manuelle funktion.
Internationale elektriske symboler
!
Fare! Kig i forklaringen i denne manual.
Fare! Risiko for elektrisk stød.
Jord
Dobbelt isoleret eller forstærket isolation
Sikring
AC Vekselstrøm
DC Jævnstrøm
Cenelec direktiver
Instrumentet er tilpasset til CENELEC lav spændingsdirektivet 2006/95/EC og
elektromagnetisk foreneligheds direktiv 2004/108/EC.

Elma BM 251s-257s
side 7
Produktbeskrivelse
Note! Det er topmodellerne af instrumenterne, som
er brugt som repræsentant for produkttegningerne.
Venligst referer til din respektive model for
funktionsanvendelighed.
1) 3-5/6 digits 6000 tals LCD display
2) Trykknapper for specielfunktioner
3) Omskifter for tænd/sluk og valg af funktion
4) Bøsning for mA og A strømfunktioner
5) Bøsning for alle funktioner, på nær
strømfunktioner (A, mA og A).
6) Common (Jord reference). Bøsning for alle
funktioner.
7) Bøsning for 10A (20A i 30s ) strømfunktion.
Analog bar-graf
Den analoge bar-graf viser en visuel indikering af en
måling, ligesom nålen på et traditionelt analogt
instrument. Det er derfor perfekt til fejlfinding og
indikering af signalstød under justeringer.
Gennemsnits RMS kalibrering
RMS (Root Mean Square) er en norm, som bruges
til at beskrive den effektive eller tilsvarende DC værdi på et AC signal. De fleste digitale
multimetre er med RMS kalibreret teknik, som måler RMS værdier på AC signaler. Denne
teknik bruges, for at opretholde gennemsnitsværdien ved at korrigere og filtrere AC
signalet. Gennemsnitsværdien er derefter skaleret opad (kalibreret) til at aflæse RMS
værdien på en sinuskurve. Ved måling på rene sinusformet bølger, er denne teknik hurtig,
nøjagtig og økonomisk –vær dog opmærksom på, at betydningsfulde fejl kan forekomme
for forskellige skalerings faktorer relaterende til gennemsnits RMS værdier.
Sand RMS
Sand RMS er en norm, som identificerer et digitalt multimeter, som svarer nøjagtigt til den
effektive RMS værdi uanset sinuskurve formen, som f.eks.: firkantet, savtakket, trekantet,
m.m., ligesom bølgelængder med tilstedeværelse af harmoniske strømme. Harmoniske
strømme kan forudsage:
1) At overophedede transformere, generatorer og motorer brænder ud hurtigere end
normalt.
2) At sikrings/-maksimalafbrydere kobler før tid.
3) At sikringer springer
4) Nulleder som kan overophede, på grund af bølgende harmoniske strømme tilstede i
nullen.
5) Kanalskinner og elektriske paneler kan vibrere
JACK
JACK
!

Elma BM 251s-257s
side 8
Crest faktor
Crest faktoren er forholdet imellem Crest (konstant peak) værdi og sand RMS værdien, og
er som regel brugt til at definere det dynamiske område på et sand RMS multimeter. En
ren sinusformet bølgelængde har en crest faktor på 1,4. En dårlig sinusformet
bølgelængde har normalt en meget højere crest faktor.
NMRR (Normal mode rejection ratio) (normal funktion afslags forhold)
NMRR er multimetrets evne til at undgå uønsket AC støjeffekt, som kan skabe ukorrekte
DC målinger. NMRR er typisk specificeret i dB forhold (decibel). Denne serie har en
NMRR specifikation på >60dB ved 50 og 60Hz, hvilket betyder, at de har en god evne til at
afvise effekten af AC støj i DC målinger.
CMRR (Common mode rejection ratio) (common funktion afslags
forhold)
Common funktionsspænding er spænding tilstede på både COM og SPÆNDINGS
bøsningerne på et multimeter, med forhold til jord. CMRR er multimetrets evne til at undgå
common funktionsspændingseffekt, som kan gøre, at cifrene ruller rundt i displayet eller
helt slukker ved spændingsmålinger. Denne serie har CMRR specifikationer på >60dB ved
DC til 60Hz i ACV funktion; og >120dB ved DC, 50 og 60Hz i DCV funktion. Hvis hverken
NMRR eller CMRR specifikationerne er udpenslet, vil et digitalt multimeters udførsel være
unøjagtig.
Funktion
Note! Før og efter farlige spændingsmålinger, test da spændingsfunktionen på kendte
ledningssystemer, såsom forsyningsspænding for at bestemme korrekt funktion.
Autocheck funktion
Denne innovative Autotjek funktion vælger automatisk målefunktioner for DCV, ACV eller
modstand, baseret på input via testledningerne.

Elma BM 251s-257s
side 9
Hvis der ikke er isat testledninger i instrumentet, viser det ”Auto”, når det er klar til
brug.
Hvis der ikke er noget spændingssignal, men en modstand under 10M(nominel)
til stede, viser multimetret modstandsværdien. Når modstanden er under
”lydmæssig grænse” giver multimetret yderligere en kontinuerlig bip tone.
Hvis et signal over spændings grænseværdien på 10V DC eller AC op til de
påskrevet 1000V er til stede, vil multimetret vise spændingsværdien i passende DC
eller AC værdi.
Note:
”Område lås” og funktions lås: Når en måleaflæsning bliver vist i ”Autokontrol”
funktionen, tryk da på ”RANGE” eller ”SELECT” knappen én gang for at låse området
eller funktionen multimetret var i. Hvis man trykker på disse knapper momentvis flere
gange kan man bladre rundt i de låste funktioner.
Overspændingsalarm: Når der foretages modstandsmålinger i ”Autokontrol”
funktionen, vil en uforudset visning af spændingsmålinger alarmere en om, at emnet, som
testes er ved at blive afladet.
Spøgelsesspændinger: Spøgelsesspændinger er uønskede omstrejfende signaler
koblet sammen med nærtliggende normale signaler, som forvirrer almindelige
spændingsmålinger. Autokontrol funktionen sørger for lave (rampe) impedanser (ca. 2,5k 
ved lav spænding)for at bortlede spøgelsesspændinger og efterlader derfor kun normale
signalværdier som multimeteraflæsninger. Dette er en uundværlig funktion for præcis
indikering af normale signaler, så som kendetegn mellem elektriske ledere i elektriske
installationer.
ADVARSEL! Autocheck funktions impedansen forøges pludseligt fra 2,5kΩtil et få
hunderede kΩpå højspændingssignaler. ”LoZ” vises på displayet for at huske brugeren
på, at man befinder sig i denne lave impedansfunktion. Peak begyndelsesstrømmen ved
undersøgelse af f.eks. 1000VAC, kan være op til 566mA (1000V x 1,414/2,5kΩ),
formindskes pludseligt til ca. 3,8mA (1000V x 1,414/375kΩ) ved et brøkdel af et sekund.
Brug aldrig Autocheck funktionen på strømkredse, som kan blive beskadiget ved så lave
impedanser. I stedet bruges omskifterfunktionen eller impedansspændings funktionen
for at minimere ladning for sådanne kredsløb.

Elma BM 251s-257s
side 10
DCV, ACV & liniefrekvens funktioner
Tryk på Hz knappen i et sekund eller mere for at aktivere eller returnere Hz.
Note!* Input følsomheden varierer automatisk med det funktionsområde, som er valgt, før
Hz funktionen aktiveres. 6V funktionsområdet har den højeste og 1000V området har den
laveste følsomhed. Det er anbefalet først at måle signalspændings (eller strøm) niveauet,
herefter aktivere Hz funktionen i dette spændings (eller strøm) område for automatisk at
sætte det mest passende startniveau. Man kan også trykke på RANGE knappen
momentvis for manuelt at vælge et andet startniveau. Hvis Hz aflæsningen bliver ustabil,
vælg da lavere følsomhed for at undgå elektrisk støj. Hvis aflæsningen viser nul, vælg da
en højere følsomhed.
* Antallet af markørvisninger er brugt til at indikere det valgte input område (følsomhed).
1/2/3/4 punkter indikerer 6/60/600/1000V, 6/10/-/-A, 60/600/-/-mA eller 600/6000/-/-µA,
som vælges i tilhørende V, A, mA eller µA funktioner. (”-” med dette menes, at området
ikke er tilgængeligt).
* Hz for mV funktionen er designet specielt for et logisk niveau på frekvensmålinger (3V
eller 5V).
!
DCV
JACK
JACK
ACV
!
JACK
JACK
!
JACK
JACK
Hz
