DANSK
STIKSAV ST82K/ST84EK/ST74EK/ST72K
Tillykke!
Du har valgt et Elu Elværktøj. Mange års erfaring,
ihærdig produktudvikling og innovation gør Elu til en
af de mest pålidelige partnere for professionelle
brugere.
Indholdsfortegnelse
Tekniske data da - 1
EU-Overensstemmelseserklæring da - 2
Sikkerhedsinstruktioner da - 2
Kontroller emballagens indhold da - 3
Beskrivelse da - 4
El-sikkerhed da - 4
Anvendelse af forlængerkabel da - 4
Samling og justering da - 4
Brugervejledning da - 5
Vedligeholdelse da - 6
Service da - 7
Tekniske data
ST82K ST84EK ST74EK ST72K
Spænding V 230 230 230 230
Optagen effekt W 650 701 701 650
Udgangseffekt W 410 445 425 410
Omdrejningstal/min ubelastet 3.100 500-3.100 500-3.100 3.100
Slaglængde mm 26 26 26 26
Savdybde i:
- træ mm afhængig afhængig afhængig afhængig
af klinge af klinge af klinge af klinge
- aluminium mm 20 20 20 20
- stål mm 10 10 10 10
- i rustfri stållegering mm - 3 3 -
Geringsvinkelområde (venstre og højre) 0 - 45° 0 - 45° 0 - 45° 0 - 45°
Vægt kg 2,4 2,4 2,4 2,4
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.

da - 2 2
DANSK
EU-Overensstemmelseserklæring
ST82K/ST84EK/ST74EK/ST72K
Elu erklærer at disse værktøjer er konstrueret i
henhold til EU-direktiverne: 98/37/EØF,
89/336/EØF, 73/23/EØF, EN 50144, EN 55014-2,
EN 55014, EN 61000-3-2 & EN 61000-3-3.
For yderligere information bedes De venligst
kontakte Elu på nedenstående adresse eller se
bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med EU-
direktiverne 86/188/EØF & 98/37/EØF, målt i
henhold til EN 50144:
ST82K ST84EK
ST74EK ST72K
L
pA
(lydniveau) dB(A)* 93 93
L
WA
(akustisk styrke) dB(A) 101 101
* ved operatørens øre
Anvend høreværn, hvis lydniveauet
overstiger 85 dB(A).
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
ST82K ST84EK ST74EK ST72K
< 2,5 m/s
2
< 2,5 m/s
2
< 2,5 m/s
2
< 2,5 m/s
2
Produktudviklingsdirektør
Horst Großmann
Elu International, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen,
har adgang til brugsanvisningen.
Foruden nedenstående instruktioner,
bør Arbejdstilsynets regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A). For at beskytte sig selv, skal man altid
anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj for regn. Anvend ikke
elværktøj på fugtige eller våde pladser. Sørg for
en god belysning over arbejdsområdet.
Anvend ikke elværktøj i nærheden af let
antændelige væsker eller gasser.
4 Beskyt dig mod elektriske stød
Undgå kropskontakt med dele, der har
jordforbindelse (f.eks. rør, radiatorer, komfurer,
køleskabe). Ved ekstreme arbejdsforhold
(f.eks. høj fugtighed, forekomst af metalstøv osv.)
kan den elektriske sikkerhed øges ved at tilkoble
en fejlstrømsafbryder.
5 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet
eller forlængerledningen. Det er påkrævet at
holde børn under 16 år under opsyn.
6 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
7 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
8 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj.

3da - 3
DANSK
Brug ikke værktøj til formål, det ikke er beregnet
til, brug f.eks. ikke en håndrundsav til at save
kviste eller brænde.
9 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker. De kan
sidde fast i bevægelige dele. Gummihandsker og
skridsikre sko anbefales ved udendørs arbejde.
Brug hårnet, hvis du har langt hår.
10 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får
støv i øjnene, hvilket kan forårsage skade. Hvis
der opstår meget støv, bruges også støvmaske.
11 Ledningen må ikke mishandles
Bær aldrig værktøjet i ledningen og træk ikke i
ledningen for at tage kontakten ud af stikket.
Udsæt ikke ledningen for varme, olie eller skarpe
kanter.
12 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
13 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og
balance.
14 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent.
Følg instruktionerne med hensyn til pasning og
udskiftning af tilbehør.
Kontroller elværktøjets ledning regelmæssigt og
få den repareret hos et anerkendt
serviceværksted, hvis den er beskadiget.
Kontroller forlængerledninger regelmæssigt og
udskift dem, hvis de er beskadigede.
Hold håndtagene tørre, rene og fri for olie og
fedt.
15 Tag kontakten ud af stikket når elværktøjet
ikke er i brug, inden service og ved
udskiftning af tilbehør
16 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
17 Undgå utilsigtet start
Bær ikke tændt elværktøj med fingeren på
afbryderen. Sørg for, at afbryderen er slået fra,
når du sætter kontakten i stikket.
18 Forlængerledninger udendørs
Udendørs må der kun anvendes
forlængerledninger, der er godkendt til udendørs
brug og mærkede til dette.
19 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.
20 Kontroller elværktøjet for skader, inden du
tilslutter ledningen til vægstikket
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre
defekte dele kontrolleres nøje for at finde ud af,
om de fortsat kan fungere rigtigt og udføre den
planlagte funktion. Kontroller at de bevægelige
dele fungerer upåklageligt og ikke klemmer,
at ingen dele er gået i stykker, at alle dele er rigtigt
monterede, og at andre forhold, der kan påvirke
driften, er i orden. En sikkerhedsanordning eller en
anden del, som er beskadiget, skal repareres eller
udskiftes af et anerkendt serviceværksted,
hvis intet andet er anført i brugsanvisningen.
Fejlbehæftede afbrydere skal udskiftes hos et
autoriseret serviceværksted. Brug ikke elværktøjet,
hvis afbryderen ikke kan kobles til eller fra.
21 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet i
brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det,
der anbefales i brugsanvisningen eller
katalogerne kan medføre risiko for personskader.
22 Få dit værktøj repareret hos et autoriseret Elu
Serviceværksted
Dette elværktøj overholder de relevante
sikkerhedsforskrifter. For at undgå fare,
må reparationer af eludstyr kun foretages af
autoriserede elektrikere.
Kontroller emballagens indhold
Emballagen indeholder:
1 Stiksav
3 Klinger
1 Splintbeskyttelse
1 Støvsugeradapter
1 Ridseafskærmning (ST84EK/ST74EK)
2 Umbrakonøgler (ST82K/ST72K)
1 Umbrakonøgle (ST84EK/ST74EK)
1 Kasse
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør
ikke er blevet beskadiget under transporten.

da - 4 4
DANSK
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.
Beskrivelse (fig. A)
Din stiksav er konstrueret til professionel savning af
træ, stål, aluminium, PVC eller keramiske materialer.
1 Afbryder
2 Variabel hastighedskontrol (ST84EK/ST74EK)
3 Låseknap (ST84EK/ST82K)
3 Motorhus (ST74EK/ST72K)
4 Pendulvælger
5 Støvudsugning
6 Savbord
7 Styrerulle
8 Spånudsugningsdæksel
9 Klingeholder
10 Indstillingshåndtag for savsmuldsblæser
11 Håndtag (ST84EK/ST74EK)
El-sikkerhed
Elmotoren er kun beregnet til én spænding.
Kontroller, at strømforsyningen svarer til spændingen
på typeskiltet.
Dit Elu-værktøj er dobbeltisoleret i
henhold til EN 50144; jordledning er
derfor ikke påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Anvendelse af forlængerkabel
Hvis der skal bruges forlængerkabel, skal der
anvendes et kabel svarende til værktøjets
strømforbrug (se de tekniske specifikationer). Den
mindste lederstørrelse er 1,5 mm2. Ved anvendelse
af en kabeltromle, skal kablet altid vindes helt ud.
Samling og justering
Træk stikket ud af stikkontakten inden
samling og justering.
Montering og afmontering af klingen
ST82K/ST72K - (fig. B)
Elu’s konventionelle system sikrer let skift af
savklinge ved hjælp af umbrakonøglen som følger
med værktøjet.
• Bevæg savklingen op eller ned så
klingeholderens (9) klemskrue (12) bliver synlig.
• Når skruen på klingeholderen (9) skal løsnes,
anvendes umbrakonøglen (13) som følger med
værktøjet.
• Anbring eller fjern savklingen ved at føre bagsiden
af klingen ind i sporet på føringsrullen.
ST84EK/ST74EK - (fig. A & C)
Elu’s værktøjsfri værktøjssystem sikrer hurtig og nem
udskiftning af savklinger.
• Træk håndtaget (11) og drej det mod uret.
• Indsæt savklingen i klingeholderen (9) ved at føre
bagsiden af klingen ind i sporet på føringsrullen (7).
• Drej håndtaget (11) med uret til der høres et klik.
• Tryk håndtaget helt ned.
• Savklingen fjernes i omvendt rækkefølge.
Indstilling af geringsvinklen (fig. D)
Det justerbare savbord (6) gør det muligt at lave snit
til højre og til venstre på op til 45°. Indstillingerne 0°
og 45° er indstillet på forhånd.
• Løsn skruen (14) ved hjælp af den medfølgende
umbrakonøgle (13).
• Skyd foden (6) væk fra savklingen.
• Vip foden og indstil den ønskede geringsvinkel
ved hjælp af skalaen.
• Ved mellemindstillinger strammes skruen (14) let
ved hjælp af umbrakonøglen (13).
• Finindstil geringsvinklen og spænd skruen (14).
• For at fastsætte indstillingerne 0° og 45° skydes
foden tilbage til forreste position.
Indstilling af savsmuldsblæseren (fig. A)
Savsmuldsblæseren leder en justerbar luftstrøm
mod savklingen for at holde arbejdsemnet frit for
savspåner under arbejdet.
• Indstil savsmuldsblæseren ved hjælp af armen
(10).

5da - 5
DANSK
Den har tre indstillinger:
Lav
Til arbejde med metaller, når man
anvender kølevæsker og smøremidler og
til brug med støvsuging.
Middel
Til arbejde med træ og tilsvarende
materialer ved lav hastighed
Høj
Til arbejde med træ og tilsvarende
materialer ved høj hastighed.
Montering af støvsugeradapter (fig. E)
• Sæt støvsugeradapteren (5) ind i fatningen.
• Stik enden af støvsugerslangen ind i adapteren.
• Monter spånsugerdækslet (8) som vist.
• Når støvsugeradapteren skal fjernes, trykkes
knasten (16) ind og adapteren trækkes ud.
Eventuelt kan man tilkoble en støvsuger, der er
konstrueret i henhold til de gældende direktiver om
støvudslip. Brug ikke en støvsuger uden ordentlig
gnistbeskyttelse ved savning af metal.
Montering og afmontering af splintbeskyttelsen
(fig. F)
Splintbeskyttelsen (17) som monteres tæt på
savklingen, forhindrer splinter i arbejdsemnet ved
savning.
• Monter splintbeskyttelsen (17) på bordet som vist.
• Afmonter splintbeskyttelsen i omvendt
rækkefølge.
ST84EK/ST74EK - Montering og afmontering af
ridseafskærmning (fig. G)
Ridseafskærmningen (18) forhindrer at (skrøbelige)
arbejdsemner bliver ridset i overfladen.
• Klik afskærmningen på bordet som vist.
ST84EK/ST74EK - Indstilling af elektronisk
savehastighed (fig. H)
Savehastigheden varierer med det tryk, der udøves
på afbryderen (1).
• Savehastigheden indstilles ved at dreje vælgeren
(2) til ønsket niveau. Jo højere tal, desto højre
savehastighed. Rigtig indstilling afhænger af
tykkelse og type materiale.
Hvis værktøjet har været anvendt i lang
tid med lav hastighed, skal det køres i
ca. 3 minutter med maksimal hastighed
uden belastning.

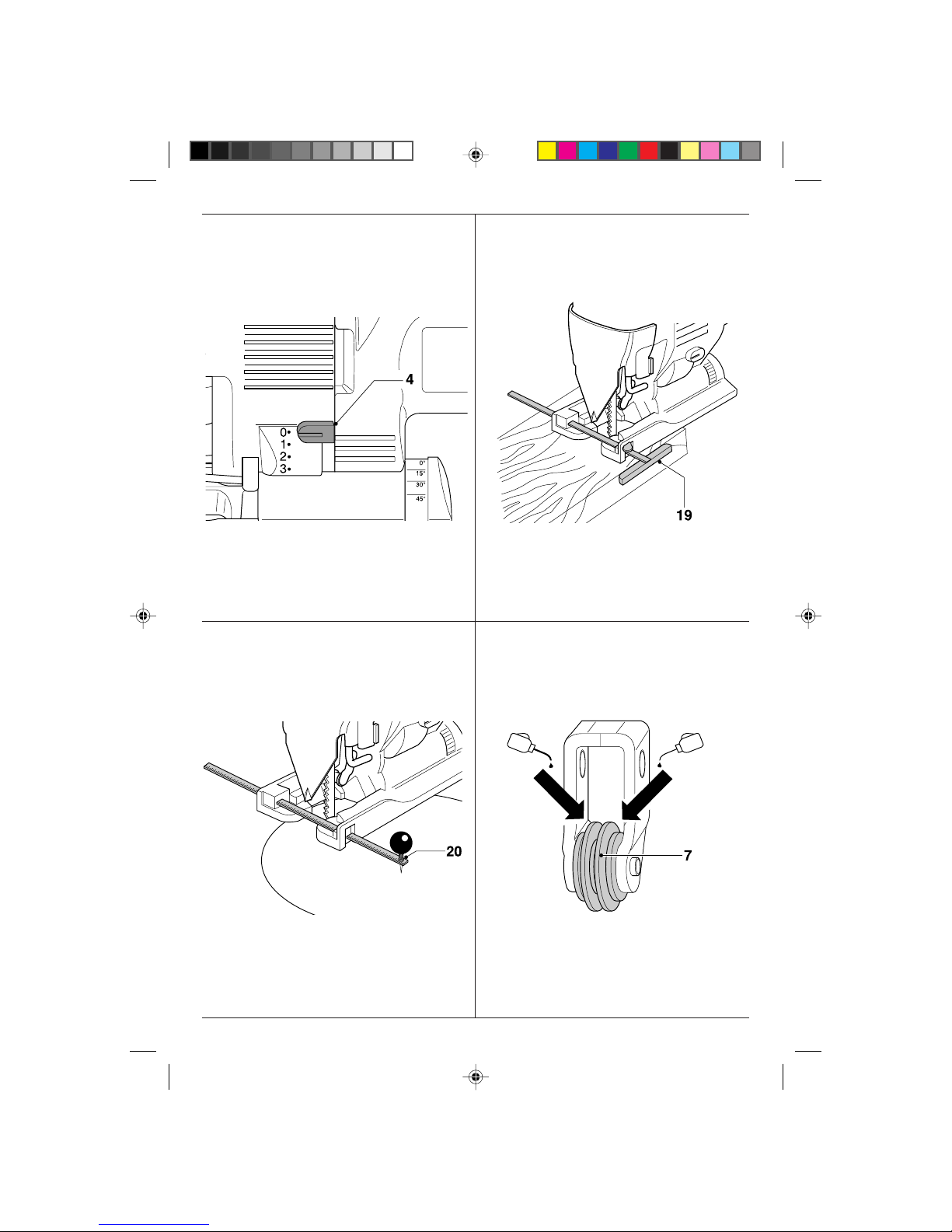

Indstilling af pendulbevægelse (fig. I)
Den regulerbare pendulbevægelse sikrer en optimal
savning i forskellige materialer.
• Skub pendulvælgeren (4) til den ønskede
position. Den bedste indstilling er et
erfaringsspørgsmål. Vælgeren kan betjenes
under arbejdet. Se tabellen nedenfor.
Pos. Træ Metal Plast
3 Hurtige snit - PVC
2 Tykke arbejdsemner - Fiberglas
Akryl
1 Finer Aluminium -
Spånplade Ikke-jernmetaller -
0 Tynde arbejdsemner Plademetal -
Fine snit
Ekstraudstyr
Montering af parallel afstandsholder (fig. J)
• Monter den parallelle afstandsholder (19) som vist.
Montering af passer (fig. K)
• Monter passeren (20) som vist.
• Fastgør passeren i centrum af det hul som skal
saves ud.
Brugervejledning
• Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
• Sørg for at arbejdsemnet er ordentligt
fastspændt. Fjern søm, skruer og andet,
som kan beskadige klingen.
• Kontroller at der er tilstrækkeligt med plads
under arbejdsemnet til at klingen kan
bevæge sig frit. Sav ikke i materialer, der er
tykkere end den maksimale savdybde.
• Brug kun skarpe savklinger.

da - 6 6
DANSK
Beskadigede eller bøjede klinger skal
omgående udskiftes.
• Brug ikke værktøjet til savning af rør.
• Brug aldrig værktøjet uden savklinge.
• For at opnå optimale resultater skal
værktøjet bevæges jævnt og konstant
over arbejdsemnet. Pres ikke sidelæns
på klingen. Hold skoen plant mod
arbejdsemnet og hold ledningen bagved
værktøjet. Ved savning af kurver, cirkler
og andre runde former skubbes
værktøjet blidt fremad.
• Fjern ikke værktøjet fra arbejdsemnet,
før det er standset helt. Klingen kan være
meget varm efter savningen. Rør ikke
ved klingen.
Start og stop (fig. A)
ST84EK/ST82K
• Start: tryk på afbryderen (1). ST84EK’s hastighed
varierer med det tryk, der udøves på afbryderen (1).
• For konstant drift trykkes på låseknappen (3).
• Stop: tryk på afbryderen igen. Afbryd altid
værktøjet, når arbejdet er afsluttet og før
ledningen tages ud.
ST74EK/ST72K
• Start: skub afbryderen (1) fremad.
• Stop: skub afbryderen bagud.Afbryd altid
værktøjet, når arbejdet er afsluttet, og før stikket
trækkes ud.
Savning i træ
• Tegn en streg, hvis det er nødvendigt.
• Start værktøjet.
• Hold værktøjet mod arbejdsemnet og følg stregen.
• Når man skal save parallelt med kanten af
arbejdsemnet, monteres den parallelle
afstandsholder og stiksaven styres langs emnet
som vist i fig. J.
Savning i træ med start i et i forboret hul
• Tegn en streg, hvis det er nødvendigt.
• Bor et hul (ø min. 12 mm) og sæt savklingen i hullet.
• Start værktøjet.
• Følg stregen.
• For at save perfekte runde former, monteres
passeren og den ønskede radius indstilles.
Savning langs en kant (fig. D)
• Fjern det lige/runde savstyr, hvis det er monteret.
• Indstil pendulvælgeren på 0.
• Løsn skruen (14) ved hjælp af umbrakonøglen (13).
• Skyd foden (6) helt tilbage.
• Spænd skruen.
• Start maskinen.
Savning i metal
• Monter en passende savklinge.
• Gør som ovenfor beskrevet.
• Tilpas hastigheden.
• Sæt savsmuldsblæseren i lav stilling.
Brug kølevæske (skæreolie) for at
forhindre at savklingen eller
arbejdsemnet bliver for varmt.
Sådan saves cirkler (fig. K)
• Monter passeren som vist.
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at fungere i meget lang
tid med mindst mulig vedligeholdelse. For at
værktøjet skal kunne fungere tilfredsstillende hele
tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.
Smøring af styrerullen (fig. L)
• Smør styrerullen (7) med jævne mellemrum for at
forhindre blokering.
Rengøring
Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.

Opslidt værktøj og miljøet
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et Elu serviceværksted.
Service
Hvis der opstår fejl i din maskine, skal den altid
indleveres til et autoriseret serviceværksted. (Se
gældende prisliste/katalog for yderligere oplysninger
eller henvend dig til Elu.)
På grund af forskning og udvikling kan ovenstående
specifikationer ændres uden forudgående varsel.
GARANTI
• 30 DAGE TILFREDSKUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage. Hvis du
ikke er helt tilfreds med dit Elu-værktøj, kan du
returnere værktøjet til forhandleren inden 30 dage
efter købet og få dine penge refunderet eller
værktøjet ombyttet. Værktøjet skal indleveres
komplet, og købsnotaen skal forevises.
• ET ÅRS FULD GARANTI •
Hvis et Elu-værktøj bliver defekt på grund af
materiale eller produktfejl inden for de første
12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede
reparationer.
• At dateret købsnota forevises.
Oplysninger om nærmeste Elu-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt Elu.
7 da - 7
DANSK

de - 1 8
DEUTSCH
STICHSÄGE ST82K/ST84EK/ST74EK/ST72K
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von Elu ent-
schieden, das die lange Elu-Tradition fortsetzt, nur
ausgereifte und in zahlreichen Tests bewährte
Qualitätsprodukte für den Fachmann anzubieten.
Lange Jahre der Erfahrung und kontinuierliche Wei-
terentwicklung machen Elu zu Recht zu einem ver-
läßlichen Partner aller professionellen Anwender.
Inhaltsverzeichnis
Technische Daten de - 1
EG-Konformitätserklärung de - 2
Sicherheitshinweise de - 2
Überprüfen der Lieferung de - 3
Gerätebeschreibung de - 4
Elektrische Sicherheit de - 4
Verlängerungskabel de - 4
Zusammenbauen und Einstellen de - 4
Gebrauchsanweisung de - 6
Wartung de - 7
Garantie de - 8
Technische Daten
ST82K ST84EK ST74EK ST72K
Spannung (Volt) 230 230 230 230
Leistungsaufnahme (Watt) 650 701 701 650
Ausgangsleistung (Watt) 410 445 425 410
Leerlaufhubzahl (min
-1
) 3.100 500-3.100 500-3.100 3.100
Hublänge (mm) 26 26 26 26
Schnittiefe in:
- Holz (mm) blatt- blatt- blatt- blatt-
abhängig abhängig abhängig abhängig
- Aluminium (mm) 20 20 20 20
- Stahl (mm) 10 10 10 10
- in rostfreien Stahllegierungen (mm) - 3 3 -
Gehrungswinkelbereich (links und rechts) 0 - 45° 0 - 45° 0 - 45° 0 - 45°
Gewicht (kg) 2,4 2,4 2,4 2,4
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe-
achtung der Anweisungen dieser
Anleitung!
elektrische Spannung

DEUTSCH
9de - 2
EG-Konformitätserklärung
ST82K/ST84EK/ST74EK/ST72K
Elu erklärt hiermit, daß diese Elektrowerkzeuge ent-
sprechend den Richtlinien und Normen 98/37/EWG,
89/336/EWG, 73/23/EWG, EN 50144, EN 55014-2,
EN 55014, EN 61000-3-2 und EN 61000-3-3 konzi-
piert wurden.
Für weitere Informationen wenden Sie sich bitte an
die Adresse weiter unten oder an eine der auf der
Rückseite dieser Anleitung genannten Niederlassun-
gen.
Die Höhe des Schalldrucks entspricht den Richtlini-
en der Europäischen Gemeinschaft 86/188/EWG
und 98/37/EWG gemessen nach EN 50144:
ST82K ST84EK
ST74EK ST72K
L
pA
(Schalldruck) dB(A)* 93 93
L
WA
(Schalleistung) dB(A) 101 101
* Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem Schalldruck über
85 dB(A) einen Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach
EN 50144:
ST82K ST84EK ST74EK ST72K
< 2,5 m/s
2
< 2,5 m/s
2
< 2,5 m/s
2
< 2,5 m/s
2
Direktor Produktentwicklung
Horst Großmann
Elu International, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten. Lesen Sie
folgende Sicherheitshinweise, bevor Sie das
Elektrowerkzeug benutzen. Bewahren Sie diese
Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfallge-
fahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des Ar-
beitsbereiches. Benutzen Sie Elektrowerkzeuge
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken. Bei extremen Einsatzbedin-
gungen (z.B. hohe Feuchtigkeit, Entwicklung von
Metallstaub usw.) kann die elektrische Sicherheit
durch Vorschalten eines Trenntransformators
oder eines Fehlerstrom-(FI-)Schutzschalters
erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder
Kabel nicht berühren. Jugendliche unter
16 Jahren dürfen das Werkzeug nur unter fachli-
cher Anleitung benutzen.
5 Verlängerungskabel im Freien
Verwenden Sie bei Arbeiten im Freien nur dafür
zugelassene und entsprechend gekennzeichnete
Verlängerungskabel.
6 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
7 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck.
Sie können von sich bewegenden Teilen erfaßt
werden. Beim Arbeiten im Freien sind Arbeits-
handschuhe und rutschfestes Schuhwerk emp-
fehlenswert. Tragen Sie bei langen Haaren ein
Haarnetz.

de - 3 10
DEUTSCH
8 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
9 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A)
einen geeigneten Gehörschutz.
10 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
11 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
12 Vermeiden Sie unbeabsichtigtes Einschalten
Tragen Sie keine an das Stromnetz angeschlos-
senen Elektrowerkzeuge mit dem Finger am
EIN-/AUS-Schalter.
Vergewissern Sie sich davon, daß der Schalter
beim Anschluß an das Stromnetz ausgeschaltet
ist.
13 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie
vernünftig vor. Verwenden Sie das Werkzeug
nicht, wenn Sie müde sind.
14 Ziehen Sie den Netzstecker
Schalten Sie das Gerät ab und warten Sie,
bis das Werkzeug die Ruhestellung erreicht hat,
bevor Sie den Arbeitsplatz verlassen.
Bei Nichtgebrauch, vor der Wartung und beim
Werkzeugwechsel ist der Netzstecker zu ziehen.
15 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
16 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben.
Verwenden Sie keine zu schwachen Werkzeuge
oder Vorsatzgeräte für schwere Arbeiten.
Mit dem richtigen Werkzeug erzielen Sie eine
optimale Qualität und gewährleisten Ihre persönli-
che Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der be-
stimmungsgemäßen Verwendung entsprechen,
kann zu Unfallgefahren führen.
17 Behandeln Sie das Kabel sorgfältig
Tragen Sie das Werkzeug nicht am Kabel und
benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher arbeiten zu können.
Befolgen Sie die Wartungsvorschriften und die
Hinweise für den Werkzeugwechsel. Kontrollieren
Sie regelmäßig den Stecker und das Kabel und
lassen Sie diese bei Beschädigung von einer Elu-
Kundendienstwerkstatt erneuern. Kontrollieren
Sie Verlängerungskabel regelmäßig und ersetzen
Sie sie im Falle einer Beschädigung. Halten Sie
alle Schalter trocken, sauber und frei von Öl und
Fett.
19 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile
beschädigt sind. Sämtliche Teile müssen richtig
montiert sein, um den einwandfreien Betrieb des
Elektrowerkzeuges zu gewährleisten.
Beschädigte Teile und Schutzvorrichtungen
müssen vorschriftsgemäß repariert oder ausge-
wechselt werden. Benutzen Sie das Elektrowerk-
zeug nicht, wenn der Schalter defekt ist. Beschä-
digte Schalter müssen durch eine Elu-Kunden-
dienstwerkstatt ersetzt werden.
20 Lassen Sie Reparaturen nur von einer Elu-
Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einem anerkannten Fachmann
ausgeführt werden, andernfalls kann Unfallgefahr
für den Betreiber entstehen.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Stichsäge
3 Sägeblätter
1 Splitterschutz
1 Spanabsaugadapter
1 Schutzschuh (ST84EK/ST74EK)
2 Innensechskantschlüssel (ST82K/ST72K)
1 Innensechskantschlüssel (ST84EK/ST74EK)

11 de - 4
DEUTSCH
1 Transportkoffer
1 Bedienungsanleitung
1 Explosionszeichnung
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht
beschädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedie-
nungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihre Stichsäge wurde zum professionellen Sägen in
Holz, Stahl, Aluminium, PVC und Keramik entwickelt.
1 EIN-/AUS-Schalter
2 Hubzahl-Vorwahlrad (ST84EK/ST74EK)
3 Arretierknopf (ST84EK/ST82K)
3 Motorgehäuse (ST74EK/ST72K)
4 Vorwahl Pendelhub
5 Sägespan-Absauganschluß
6 Schuh
7 Führungsrolle
8 Sägespanführung
9 Sägeblatthalter
10 Einstellhebel für Sägespangebläse
11 Drehhebel für DSS-System (ST84EK/ST74EK)
Elektrische Sicherheit
Der Elektromotor wurde nur für eine Spannung kon-
zipiert. Überprüfen Sie deswegen, ob die Netzspan-
nung der auf dem Typenschild des Elektrowerkzeu-
ges angegebenen Spannung entspricht.
Ihr Elu-Elektrowerkzeug ist gemäß
EN 50144 zweifach isoliert; eine Erdleitung
ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I
(Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei-
nem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungs-
kabel, das für die Leistungsaufnahme des Elektro-
werkzeugs ausreichend ist (vgl. technische Daten).
Der Mindestquerschnitt beträgt 1,5 mm2. Rollen Sie
das Kabel bei Verwendung einer Kabelrolle immer
völlig aus.
Zusammenbauen und Einstellen
Ziehen Sie vor dem Zusammenbauen
und Einstellen immer den Netzstecker.
Einsetzen und Entfernen eines Sägeblattes
ST82K/ST72K - (Abb. B)
Das herkömmliche Elu-System erlaubt einen einfa-
chen Blattwechsel mit Hilfe des im Lieferumfang ent-
haltenen Innensechskantschlüssels.
• Bewegen Sie das Sägeblatt nach oben oder
nach unten, damit Sie die Klemmschraube (12)
des Sägeblatthalters (9) erreichen können.
• Lockern Sie mit Hilfe des im Lieferumfang
enthaltenen Innensechskantschlüssels (13) die
Schraube des Sägeblatthalters (9).
• Montieren oder entfernen Sie das Sägeblatt,
indem Sie es mit der Rückseite in die Rille der
Führungsrolle (7) führen.
ST84EK/ST74EK - (Abb. A & C)
Das neue Elu DSS-System (Drehen, Spannen,
Schließen) erlaubt einen schnellen und einfachen
Sägeblattwechsel ohne Werkzeuge.
• Ziehen Sie den Drehhebel (11) hoch und drehen
Sie ihn entgegen dem Uhrzeigersinn, um das
Sägeblattwechselsystem zu entriegeln.
• Stecken Sie das Sägeblatt in den Sägeblatthalter
(9), indem Sie es mit der Rückseite in die Rille der
Führungsrolle (7) führen.
• Spannen Sie das Sägeblatt ein, indem Sie den
Drehhebel (11) im Uhrzeigersinn drehen, bis er
hörbar einrastet.

de - 5 12
DEUTSCH
• Drücken Sie den Hebel nach unten, um das
Sägeblattwechselsystem zu schließen.
• Gehen Sie zum Entfernen des Sägeblatts in
umgekehrter Reihenfolge vor.
Einstellen des Gehrungswinkels (Abb. D)
Der einstellbare Schuh (6) erlaubt das Sägen auf lin-
ke und rechte Gehrung mit Winkeln bis zu 45°.
Die Positionen 0° und 45° sind vorgewählt.
• Lösen Sie mit dem im Lieferumfang enthaltenen
Innensechskantschlüssel (13) die Schraube (14).
• Bewegen Sie den Schuh (6) vom Sägeblatt weg.
• Ziehen Sie den Schuh hoch und stellen Sie
anhand der Skala den gewünschten Gehrungs-
winkel ein.
• Für Zwischenpositionen ziehen Sie mit dem
Innensechskantschlüssel (13) die Schraube (14)
leicht an.
• Stellen Sie den genauen Gehrungswinkel ein und
ziehen Sie die Schraube (14) an.
• Zum Sichern der Positionen 0° und 45° schieben
Sie den Schuh zurück in die vordere Position.
Einstellen des Spangebläses (Abb. A)
Das Spangebläse führt einen einstellbaren Luftstrom
zum Sägeblatt, um das Werkstück während der
Arbeit spanfrei zu halten.
• Stellen Sie das Spangebläse mit dem Hebel (10)
ein. Es gibt drei Stufen:
Niedrig
Für die Metallbearbeitung, bei der
Verwendung von Kühlflüssigkeit oder
Schneidöl sowie bei der Verwendung der
Spanabsaugung.
Mittel
Bei der Holzbearbeitung und ähnlichen
Werkstoffen bei niedriger Geschwindig-
keit.
Hoch
Bei der Holzbearbeitung und ähnlichen
Werkstoffen bei hoher Geschwindigkeit.
Anschließen des Spanabsaugadapters (Abb. E)
• Schließen Sie den Spanabsaugadapter am
Anschluß (5) an.
• Stecken Sie das Ende des Staubabsaug-
schlauches in den Adapter.
• Montieren Sie die Sägespanführung (8) wie
abgebildet.
• Drücken Sie zum Entfernen des Staubabsaug-
adapters die Sperre (16) und ziehen Sie den
Adapter ab.
Schließen Sie bei Bedarf einen Entstauber, gebaut
nach Norm TRGS 553, an. Verwenden Sie beim
Sägen von Metall keinen Entstauber ohne
entsprechenden Funkenschutz.
Einsetzen und Entfernen des Splitterschutzes
(Abb. F)
Der Splitterschutz (17), der nahe zum Sägeblatt
montiert wird, verhindert das Splittern des Werk-
stückes.
• Setzen Sie den Splitterschutz (17) gemäß der
Abbildung in den Schuh ein.
• Zum Entfernen des Splitterschutzes gehen Sie in
umgekehrter Reihenfolge vor.
ST84EK/ST74EK - Montieren und Entfernen des
Schutzschuhs (Abb. G)
Der Schutzschuh (18) beugt Schäden an der Ober-
fläche von (empfindlichen) Werkstücken vor.
• Drücken Sie den Schutzschuh gemäß der
Abbildung auf den Schuh, bis er einrastet.
ST84EK/ST74EK - Elektronische Hubzahl-
Einstellung (Abb. H)
Der Druck auf den EIN-/AUS-Schalter (1) bestimmt
die Hubzahl.
• Drehen Sie das Hubzahl-Vorwahlrad (2) auf die
gewünschte Stufe. Je höher die Zahl, um so
höher die Säge-Hubzahl. Die richtige Einstellung
hängt von der Stärke und dem Werkstoffmaterial
des Werkstückes ab.
Falls Sie das Werkzeug für längere Zeit
bei niedriger Hubzahl verwendet haben,
schalten Sie es für etwa 3 Minuten auf
Leerlauf bei höchster Hubzahl.

DEUTSCH
13 de - 6
Einstellen des Pendelhubs (Abb. I)
Der einstellbare Pendelhub stellt beste Schnitt-
ergebnisse für unterschiedliche Materialien sicher.
• Schieben Sie den Vorwahlknopf (4) in die
gewünschte Position. Die richtige Einstellung ist
eine Sache der Erfahrung. Die Einstellung kann
während des Betriebs verändert werden.
Vgl. die folgende Tafel.
Pos. Holz Metall Kunststoffe
3 Schnelle Schnitte - PVC
2 Dicke Werkstücke - Fiberglas
Acryl
1 Sperrholz Aluminium -
Holzspanplatte NE-Metall -
0 Dünne Werkstücke Metallblech -
Feine Schnitte
Lieferbares Zubehör
Montieren der Führung für Parallelschnitte (Abb. J)
• Montieren Sie den Parallelanschlag (19) gemäß
der Abbildung.
Montieren der Führung für Rundschnitte (Abb. K)
• Montieren Sie den Zirkelarm (20) gemäß der
Abbildung.
• Sichern Sie den Zirkelarm in der Mitte des zu
schneidenden Loches.
Gebrauchsanweisung
• Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
• Vergewissern Sie sich, daß das zu
sägende Material gut gesichert wurde.
• Stellen Sie sicher, daß unter dem
Werkstück genug Freiraum für das
Sägeblatt ist. Sägen Sie keine Werkstük-
ke, deren Stärke größer ist als die
maximale Schnittiefe.
• Es sollten ausschließlich scharfe und
einwandfrei arbeitende Sägeblätter
verwendet werden; rissige oder
verbogene Sägeblätter sind sofort
auszuwechseln.
• Verwenden Sie das Werkzeug nicht zum
Sägen von Rohren.
• Schalten Sie das Werkzeug nie ein,
wenn kein Sägeblatt montiert ist.
• Für optimale Ergebnisse führen Sie das
Werkzeug mit festen, fließenden
Bewegungen über das Werkstück. Üben
Sie nie seitlichen Druck auf das Säge-
blatt aus. Halten Sie den Sägeschuh
flach auf dem Werkstück. Achten Sie
darauf, daß das Netzkabel der Säge
folgen kann und sich nicht verhakt.
Schieben Sie das Werkzeug beim Sägen
von Kurven, Kreisen und anderen
ründlichen Formen leicht vor.
• Ziehen Sie das Sägeblatt erst aus dem
Werkstück heraus, wenn es zum
Stillstand gekommen ist. Das Sägeblatt
kann nach dem Sägen sehr heiß sein.
Fassen Sie es nicht an.
Ein- und Ausschalten (Abb. A)
ST84EK/ST82K
• Einschalten: drücken Sie den Ein-/Aus-Schalter
(1). ST84EK: Der Druck auf den Ein-/Aus-
Schalter (1) bestimmt die Hubzahl.
• Für Dauerbetrieb drücken Sie zusätzlich den
Arretierknopf (3).
• Ausschalten: drücken Sie nochmals den Ein-/
Aus-Schalter. Schalten Sie den Ein-/Aus-Schalter
nach dem Beenden der Arbeit und vor dem
Ziehen des Netzsteckers immer in die Aus-
Position.
ST74EK/ST72K
• Einschalten: schieben Sie den Ein-/Aus-Schalter
(1) nach vorne.
• Ausschalte: schieben Sie den Ein-/Aus-Schalter
(1) nach hinten. Schalten Sie den Ein-/Aus-
Schalter nach dem Beenden der Arbeit und vor
dem Ziehen des Netzsteckers immer in die Aus-
Position.
Sägen in Holz
• Zeichnen Sie bei Bedarf eine Schnittlinie.
• Schalten Sie das Werkzeug ein.
• Halten Sie das Werkzeug am Werkstück und
folgen Sie der Linie.

de - 7 14
DEUTSCH
• Um parallel zur Kante des Werkstückes zu
sägen, montieren Sie den Parallelanschlag und
führen die Stichsäge gemäß Abb. J am Werk-
stück entlang.
Sägen von Ausschnitten in Holz
• Zeichnen Sie bei Bedarf eine Schnittlinie.
• Bohren Sie ein Loch (mindestens 12 mm ø) und
stecken Sie das Sägeblatt hinein.
• Schalten Sie das Werkzeug ein.
• Folgen Sie der Linie.
• Um einwandfreie Rundschnitte zu erzielen,
montieren Sie den Zirkelarm und stellen ihn auf
den gewünschten Radius ein.
Randnahes Sägen (Abb. D)
• Entfernen Sie die Führung für gerade/runde
Schnitte (falls montiert).
• Stellen Sie den Vorwahlknopf für den Pendelhub
auf 0.
• Lösen Sie die Schraube (14) mit Hilfe des
Innensechskantschlüssels (13).
• Drücken Sie den Sägeschuh (6) ganz nach hinten.
• Ziehen Sie die Schraube an.
• Schalten Sie das Werkzeug ein.
Sägen in Metall
• Montieren Sie ein geeignetes Sägeblatt.
• Gehen Sie wie oben vor.
• Passen Sie die Säge-Hubzahl an.
• Stellen Sie das Spangebläse auf niedrige
Position.
Verwenden Sie eine Kühlflüssigkeit
(Schneidöl), um eine Überhitzung des
Sägeblatts oder des Werkstücks zu
verhindern.
Sägen von Kreisen (Abb. K)
• Montieren Sie den Zirkelarm gemäß der Abbildung.
Wenden Sie sich für nähere Informationen über das
richtige Zubehör an Ihren Elu-Fachhändler.
Wartung
Ihr Elu-Elektrowerkzeug wurde für eine lange Le-
bensdauer und einen möglichst geringen Wartungs-
aufwand entwickelt. Ein dauerhafter, einwandfreier
Betrieb setzt eine regelmäßige Reinigung voraus.
Schmieren der Führungsrolle (Abb. L)
• Schmieren Sie die Führungsrolle (7) regelmäßig,
um ein Festlaufen zu verhindern.
Reinigung
Sorgen Sie dafür, daß die Lüftungsschlitze offen blei-
ben, und reinigen Sie das Gehäuse regelmäßig mit
einem weichen Tuch.
Recycling (nicht zutreffend für
Österreich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe,
die recycelt werden können und Stoffe, die fachge-
recht entsorgt werden müssen. Elu und andere
namhafte Hersteller von Elektrowerkzeugen haben
ein Recycling-Konzept entwickelt, das dem Handel
und dem Anwender eine problemlose Rückgabe von
Elektrowerkzeugen ermöglicht. Ausgediente netz-
und akkubetriebene Elu-Werkzeuge können beim
Handel abgegeben oder direkt an Elu eingeschickt
werden. Beim Recycling werden sortenreine Roh-
stoffe (Kupfer, Aluminium, etc.) und Kunststoffe ge-
wonnen und nicht verwertbare Reststoffe verantwor-
tungsvoll entsorgt. Voraussetzung für den Erfolg ist
das Engagement von Anwendern, Handel und
Markenherstellern.
Elu-Kundendienst
Alle Elu-Elektrowerkzeuge werden werkseitig gründ-
lich getestet. Sollte eine Reparatur dennoch erfor-
derlich sein, so wenden Sie sich bitte an eine Elu-
Kundendienstwerkstatt. Erfragen Sie die Ihnen am
nächsten gelegene Elu-Kundendienstwerkstatt bei
Ihrem Elu-Fachhändler oder bei der Elu-Haupt-
niederlassung Ihres Landes (siehe Rückseite dieser
Bedienungsanleitung).
