iTEMP TMT82, TMT84, TMT85
ATEX: II 3D: Ex ia IIIC T85 °C...T120 °C Dc
II 3D: Ex tc IIIC T85 °C...T105 °C Dc
II 3D: Ex tc IIIC T105 °C Dc
II 3D: Ex tc IIIC T120 °C Dc
II 3G: Ex nA IIC T6...T4 Gc
0
DE Dokument: XA01006T
Sicherheitshinweise für elektrische Betriebsmittel in
explosionsgefährdeten Bereichen gemäß ATEX-Richtlinie
94/9/EC →  5
EN Document: XA01006T
Safety instructions for electrical apparatus for explosion-
hazardous areas according to Directive 94/9/EC
(ATEX) →  13
FR Document: XA01006T
Conseils de sécurité pour matériels électriques destinés aux
zones explosibles selon Directive 94/9/CE (ATEX) →  19
XA01006T/09/A3/05.18
71419713
2018-11-23

XA01006T iTEMP TMT82, TMT84, TMT85
2 Endress+Hauser
BG - Правила за техниката на безопасност за
електрически средства за производство във
взривоопасни зони. Ако не разбирате езика на
това ръководство има възможност да споръчате
при нас едно ръководство, преведено на езика на
Вашата страна.
ЕС декларация за съответствие
Производителят Endress+Hauser декларира с това
заявление за съответствие и с предявяването на
сертификата CE, че този продукт отговаря на
изискванията на съответните европейски
директиви. Прилаганите директиви, норми и
документи са указани в заявлението за
съответствие.
CS - Bezpečnostní pokyny pro elektrické přístroje v
místech s nebezpečím výbuchu. Pokud nemáte
možnost přečíst si tento návod, můžete si u nás
objednat návod přeložený do svého jazyka.
EU prohlášení o shodě
Společnost Endress+Hauser prohlašuje
prostřednictvím tohoto prohlášení a použitím značky
CE, že tento výrobek vyhovuje příslušným evropským
směrnicím. Zmíněné směrnice, normy a dokumenty
jsou uvedeny v Prohlášení o shodě.
DA - Sikkerhedsforskrifter for elektriske apparater
certificeret til brug I eksplosionsfarlige områder. Hvis
du ikke forstår denne manual, kan en oversat kopi af
den på dit eget sprog bestilles fra os.
EU-overensstemmelseserklæring
Med denne overensstemmelseserklæring og
tilføjelsen af CE-mærket sikrer producenten
Endress+Hauser, at produktet er I overensstemmelse
med relevante europæiske direktiver.
Dokumentation for overensstemmelsen gives i de
anførte direktiver, standarder og dokumenter.
EL - Οδηγίες ασφαλείας ηλεκτρικών συσκευών για
επικίνδυνες για έκρηξη περιοχές. Σε περίπτωση που
δεν μπορείτε να διαβάσετε αυτές τις οδηγίες, τότε
μπορείτε να παραγγείλετε ένα αντίτυπο
μεταφρασμένο στη γλώσσα σας.
Δήλωση συμμόρφωσης ΕΕ
Με αυτή τη δήλωση πιστότητας και την τοποθέτηση
του σήματος CE ο κατασκευαστής Endress+Hauser
δηλώνει, ότι αυτό το προϊόν συμμορφώνεται με τις
ευρωπαϊκές οδηγίες που πρέπει να εφαρμοστούν.
Οι οδηγίες, τα πρότυπα και τα έγγραφα που
εφαρμόστηκαν αναφέρονται στη δήλωση
πιστότητας.
ES - Instrucciones de seguridad de aparatos eléctricos
homologados para su utilización en áreas expuestas
a riesgos de deflagración. Si no entiende
este manual,
puede pedir un ejemplar en su idioma.
Declaración UE de conformidad
Por la presente declaración y la inclusión de la marca
CE, el fabricante Endress+Hauser, declara que el
producto cumple con las directivas europeas
pertinentes. Las directivas, normas y documentos de
aplicación se indican en la declaración de
conformidad.
ET - Ohutusjuhised plahvatusohtlikus keskkonnas
kasutatavate elektriseadmete kohta. Kui Te ei saa
käesolevast juhendist aru, võite meilt tellida Teie
riigikeelde tõlgitud juhendi.
EL i vastavusdeklaratsioon
Tootja Endress+Hauser kinnitab juurdelisatud
vastavusdeklaratsiooni esitamisega ja CE-märgise
kandmisega tootele, et käesolev toode vastab
kohaldatavate Euroopa Liidu direktiivide nõuetele.
Kohaldatavad direktiivid, standardid ja dokumendid
on ära toodud vastavusdeklaratsioonis.
FI - Turvallisuusohjeita sähkölaitteille, jotka on
vahvistettu käytettäväksi räjähdysvaarallisilla
alueilla. Jos et ymmärrä tätä käsikirjaa, voit tilata
meiltä käännöksen omalla kansallisella kielelläsi.
EU-vaatimustenmukaisuusvakuutus
Valmistaja Endress+Hauser vakuuttaa tällä
vaatimustenmukaisuustodistuksella ja CE-merkin
kiinnittämisellä, että tämä tuote täyttää
sovellettavien EU-direktiivien määräykset.
Sovellettavat direktiivit, normit ja dokumentit on
merkitty vaatimustenmukaisuustodistukseen.
HR - Sigurnosni naputci za elektromaterijal u sredini u
kojoj prijeti opasnost od eksplozije. Ako Vam nije
moguće čitati ovaj naputak, onda imate mogućnost
da kod nas naručite naputak sastavljen na Vašem
materinskom jeziku.
EU izjava o sukladnosti
Dobavljač Endress+Hauser jamči ovom izjavom i
stavljanjem oznake CE da ovaj proizvod udovoljava
zahtjevima europskih direktiva koje su na snazi.
U izjavi o usuglašenosti se navode direktive, norme i
dokumenti koji su na snazi.
HU - Biztonsági információk robbanásveszélyes területre
való elektromos eszközökhöz. Amennyiben nem
tudja elolvasni ezt az útmutatót, akkor
megrendelheti az Ön anyanyelvére lefordítva is.
EU-megfelelőségi nyilatkozat
Az Endress+Hauser mint gyártó jelen megfelelőségi
nyilatkozattal és a CE-jelzés felhelyezésével kijelenti,
hogy ez a termék megfelel az alkalmazandó európai
irányelveknek. Az alkalmazott irányelvek,
szabványok és dokumentumok a megfelelőségi
nyilatkozatban fel vannak tüntetve.

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 3
IT - Istruzioni di sicurezza per apparecchiature elettriche
certificate per l'utilizzo in aree con pericolo di
esplosione. Se il presente manuale non risulta
comprensibile potete ordinarcene una copia tradotta
nella vostra lingua.
Dichiarazione di conformità UE
Con questa dichiarazione e con l'applicazione del
marchio CE, il costruttore Endress+Hauser, assicura
che il prodotto è conforme alle direttive europee
vigenti. Prova della conformità è fornita
dall'osservanza delle direttive, delle norme e dei
documenti elencati.
LT - Elektros įrenginio saugumo nurodymai, susiję su
sprogimo zonomis. Jeigu negalite perskaityti šios
instrukcijos, kreipkitės į mus, kad užsisakytumėte į
jūsų gimtąją kalbą išverstą instrukciją.
ES atitikties deklaracija
Gamintojas Endress+Hauser šia atitikties deklaracija
ir CE ženklinimu patvirtina, kad gaminys atitinka
taikytinas ES direktyvas. Taikomos direktyvos,
normos ir dokumentai yra pateikiami atitikties
deklaracijoje.
LV - Drošības norādījumi elektrisko darba instrumentu
lietošanai apgabalos, kas pakļauti
sprādzienbīstamībai. Ja Jums nav iespēju izlasīt šos
norādījumus, Jūs varat pasūtīt pie mums tulkojumu
Jūsu valsts valodā.
ES atbilstības deklarācija
Ražotājs Endress+Hauser ar šo atbilstības
apliecinājumu un CE zīmola lietojumu apstiprina, ka
produkts izgatavots sakaņā ar atbilstošajām
Eiropas vadlīnijām. Piemērotās vadlīnijas, normas un
dokumenti atrunāti atbilstības apliecinājumā.
NL - Veiligheidsinstructies voor elektrisch materieel in
explosiegevaarlijke omgeving. Wanneer u deze
handleiding niet kunt lezen, kunt u een in uw
landstaal vertaalde handleiding bij ons bestellen.
EU-conformiteitsverklaring
De leverancier Endress+Hauser waarborgt met deze
verklaring en het aanbrengen van het CE-teken, dat
dit product overeenstemt met de geldende Europese
richtlijnen. De geldende richtlijnen, normen en
documenten zijn aangegeven in de
conformiteitsverklaring.
PL - Wskazówki dot. bezpieczeństwa dla urządzeń
elektrycznych stosowanych w obszarze zagrożonym
wybuchem. Jeśli niniejsza instrukcja napisana jest w
języku, którym się nie posługujesz, możesz zamówić
u nas przetłumaczony dokument.
Deklaracja zgodności UE
Producent Endress+Hauser w niniejszej deklaracji
zgodności wraz z nadaniem znaku CE oświadcza, że
produkt ten jest zgodny z obowiązującą Europejską
Dyrektywą. Zastosowane wytyczne, normy oraz
dukumenty podane są w deklaracji zgodności.
PT - Instruções de segurança para dispositivos eléctricos
certificados para utilização em áreas de risco de
incêndio. Se não compreender este manual, pode
encomendar-nos directamente uma cópia na sua
língua.
Declaração UE de conformidade
Com esta declaração de conformidade e a aplicação
da marca CE, o fabricante Endress+Hauser, garante
que o produto obedece às directivas europeias a
aplicar. As directivas, normas e documentos são
apresentadas na declaração de conformidade.
RO - Indicaţii de siguranţă pentru mijloacele de producţie
electrice pentru zonele periclitate de explozie. Dacă
nu puteţi citi aceste instrucţiuni, atunci puteţi
comanda la noi instrucţiunile traduse în limba ţării
dumneavoastră.
Declarația UE de conformitate
Producătorul Endress+Hauser declară prin declaraţia
de conformitate alăturată şi prin aplicarea semnului
CE că acest produs corespunde directivelor europene
aplicabile. Directivele, normele aplicate şi
documentele sunt menţionate în declaraţia de
conformitate.
SK - Bezpečnostné pokyny pre elektrické zariadenie
prevádzkované v priestoroch s nebezpečenstvom
výbuchu. Ak nemáte možnost’ prečítat’ si tento
návod, môžete si u nás objednat’ návod preložený do
svojho jazyka.
EÚ vyhlásenie o zhode
Spoločnosť Endress+Hauser vyhlasuje
prostredníctvom tohto vyhlásenia o konformite a
použitím značky CE, že tento výrobok vyhovuje
príslušným európskym smerniciam. Zmieňované
smernice, normy a dokumenty sú uvedené vo
Vyhlásení o konformite.
SL - Varnostni napotki glede električne opreme,
namenjene za uporabo veksplozivnih območjih.
Če teh navodil ne morete razumeti, lahko pri nas
naročite prevod v vaš jezik.
Izjava EU o skladnosti
Proizvajalec Endress+Hauser s to izjavo o skladnosti
in navedbo oznake CE izjavlja, da je ta izdelek
skladen s predpisanimi evropskimi smernicami.
Upoštevane smernice, standardi in dokumenti so
navedeni v izjavi o skladnosti.
SV - Säkerhetsföreskrifter för elektrisk utrustning
certifierad för användning i explosionsfarliga
områden. Om du inte förstår denna manual, kan en
översatt kopia på ditt eget språk beställas från oss.
EU-försäkran om överensstämmelse
Endress+Hauser försäkrar med vidstående försäkran
om överensstämmelse och med CE-märkningen att
denna produkt överensstämmer med de tillämpbara
europeiska riktlinjerna. De tillämpade riktlinjerna,
normerna och dokumenten anges i försäkran om
överensstämmelse.

XA01006T iTEMP TMT82, TMT84, TMT85
4 Endress+Hauser

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 5
iTEMP TMT82, TMT84, TMT85
Inhaltsverzeichnis
Zugehörige Dokumentation ........................................ 6
Ergänzende Dokumentation ....................................... 6
Zertifikate ........................................................ 6
Sicherheitshinweise ............................................... 7
Sicherheitshinweise: Installation ................................... 7
Sicherheitshinweise: Ex ia, Ex tc, Ex nA ............................. 8
Sicherheitshinweise: Besondere Bedingungen ....................... 9
Temperaturtabellen ............................................... 9
Elektrische Anschlussdaten ....................................... 10

XA01006T iTEMP TMT82, TMT84, TMT85
6 Endress+Hauser
Zugehörige Doku-
mentation
Dieses Dokument ist fester Bestandteil folgender Betriebsanleitungen:
• TMT82:
Betriebsanleitung: BA01028T/09/
Kurzanleitung: KA01095T/09/
Technische Information: TI01010T/09/
• TMT84:
Betriebsanleitung: BA00257R/09/
Kurzanleitung: KA00258R/09/
Technische Information: TI00138R/09/
• TMT85:
Betriebsanleitung: BA251R/09/
Kurzanleitung: KA00252R/09/
Technische Information: TI00134R/09/
Ergänzende
Dokumentation
Explosionsschutzbroschüre: CP00021Z/11
Die Explosionsschutzbroschüre ist verfügbar: Im Download-Bereich der
Endress+Hauser Internetseite: www.endress.com → Download → Erwei-
tert → Dokumentationscode: CP00021Z

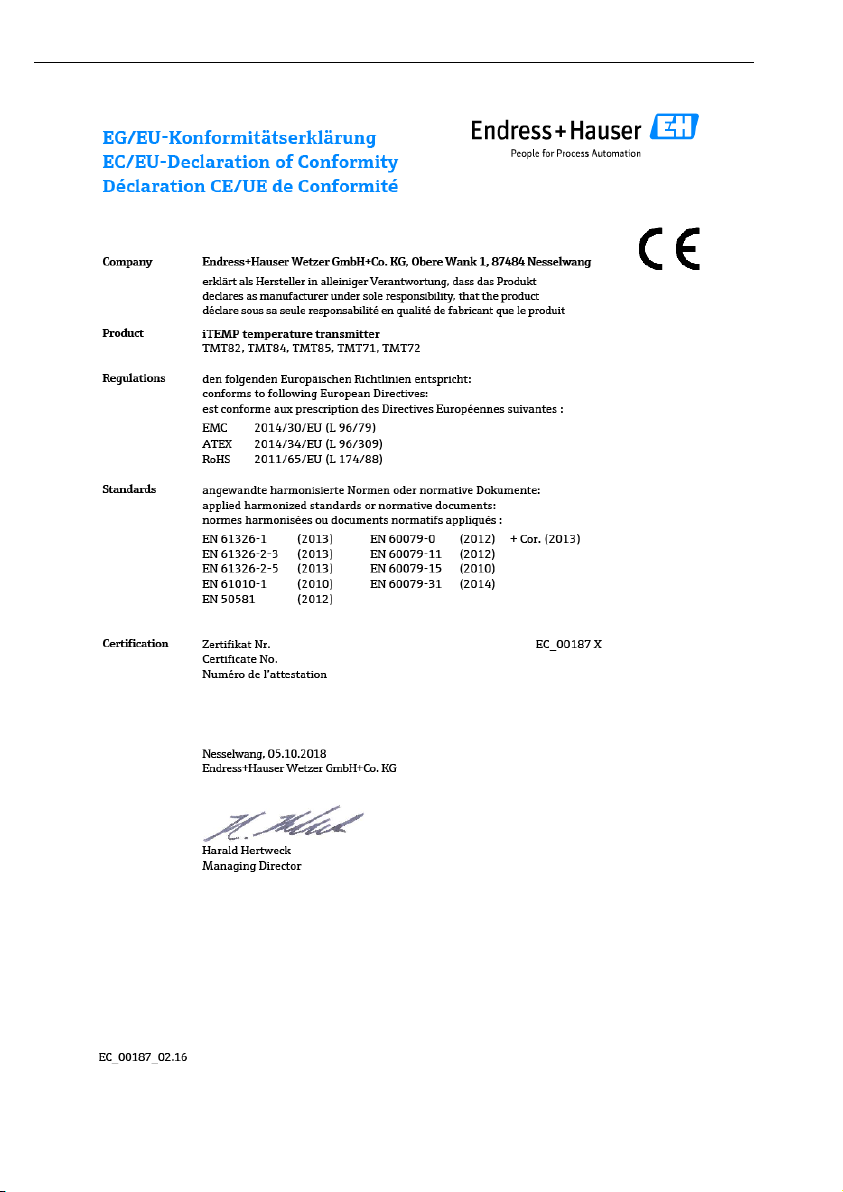

Zertifikate Konformitätserklärung
→  4
Das Anbringen der Zertifikatsnummer bescheinigt die Konformität mit
den folgenden Normen (abhängig von der Geräteausführung).
ATEX:
• EN 60079-0: 2012 + Cor. 2013
• EN 60079-11: 2012
• EN 60079-15: 2010
• EN 60079-31: 2014

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 7
Sicherheitshin-
weise

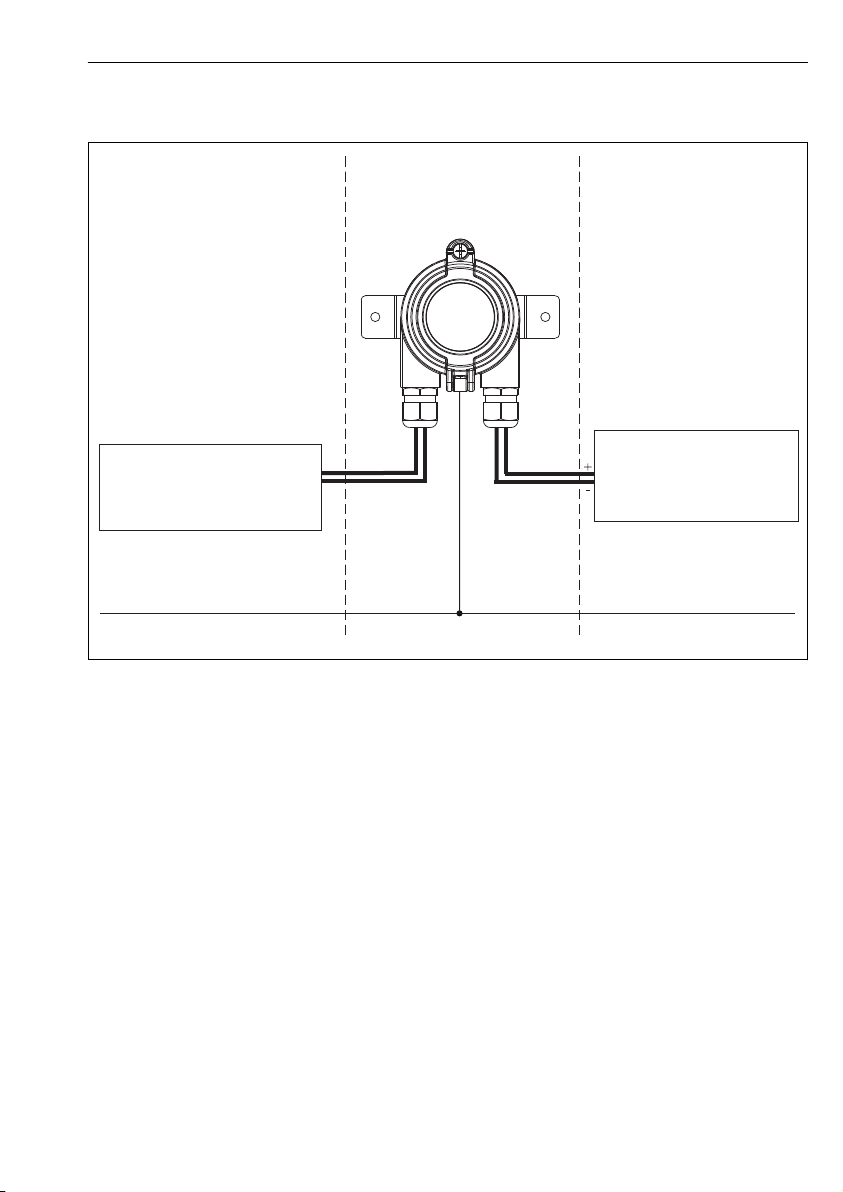

Explosionsgefährdeter
Bereich Zone 22 oder Zone 2
Explosionsgefährdeter Bereich
Zone 22 oder Zone 2
Sicherer Bereich
z. B. RTD oder TC Sensor,
(einfaches Betriebsmittel)
optional zwei Kanäle
Abgesetzt montierte
Sensorkonfiguration
TMT x7
Örtlicher Potenzialausgleich
Hilfsenergie siehe unten-
stehende Tabelle
Elektrische Anschlusswerte
F r Zone 20 nd Zone 21ü u Sensor
mit G Baumusterprüf-E -
bescheinigung verwenden
TMT8x
A0017645-DE
 1 Installation des Kopftransmitters
Sicherheitshin-
weise: Installa-
tion
• Die in der Betriebsanleitung enthaltenen Installations- und Sicher-
heitshinweise beachten.
• Gemäß Herstellerangaben und den gültigen Normen und Regeln
installieren (IEC/EN 60079-14).
• Kabeleinführungen mit geprüften Kabelverschraubungen dicht ver-
schließen (min. IP6X) IP6X, nach IEC 60529.
• Die mitgelieferten Kabeleinführungen nach Bestelloption sind geeig-
nete ATEX/IECE Ex zertifizierte Kabelverschraubungen mit einem
Temperaturbereich von –20 … +95 °C.
• Für den Betrieb des Feldtransmittergehäuses bei einer Umgebungs-
temperatur unter –20 °C sind geeignete Leitungen und für diesen
Einsatz zugelassene Leitungseinführungen zu verwenden.
• Das Gehäuse des Feldtransmitters ist an der Potenzialausgleichlei-
tung anzuschließen.
• Das Gerät sollte niemals für Hybridmischungen (Gas, Staub, Luft) ver-
wendet werden.

XA01006T iTEMP TMT82, TMT84, TMT85
8 Endress+Hauser
• Bei der Installation ist sicherzustellen, dass das Gehäuse und die ver-
wendeten Kabelverschraubungen die Anforderungen der IEC/EN
60079-0 für Gehäuse der Gruppe III erfüllen.
• Bei Umgebungstemperaturen über +70 °C sind geeignete hitzebestän-
dige Kabel oder Leiter, Kabeleinführungen und Dichtungen zu ver-
wenden, die für Ta +5 K über der Umgebungstemperatur ausgelegt
sind.
• Gehäuse regelmäßig reinigen, um die Bildung einer Staubschicht auf
dem Gehäuse zu verhindern.
• Der Temperaturtransmitter muss so errichtet werden, dass auch in
selten auftretenden Fällen eine Zündquelle durch Stoß oder Reibung
zwischen Metall/Stahl und dem Gehäuse ausgeschlossen ist.
LWARNUNG
Explosionsfähige Atmosphäre
‣Das Gerät ist in einer explosionsfähigen Atmosphäre nicht unter
Spannung zu öffnen. Es ist darauf zu achten, dass der Gehäuse-
schutzgrad von IP 66/67 während des Betriebes eingehalten wird).
Sicherheitshin-
weise: Ex ia, Ex tc,
Ex nA
Staubschutz durch Eigensicherheit "i"
• Beim Explosionsschutz Ex ia muss die Leistung über ein zugehöriges
elektrisches Betriebsmittel zugeführt werden.
• Zudem ist gemäß IEC/EN 60529 ein Gehäuse zu verwenden, das min-
destens Schutzart IP 6X entspricht.
Staubschutz durch Gehäuse "t"
• Sollten leitende Stäube vorhanden sein, ist gemäß IEC/EN 60529 ein
Gehäuse zu verwenden, das mindestens Schutzart IP 6X entspricht.
• Sollten nicht leitende Stäube vorhanden sein, ist gemäß IEC/EN
60529 ein Gehäuse zu verwenden, das mindestens Schutzart IP 54
entspricht.
Schutz durch Zündschutzart "n"
LWARNUNG
Explosionsfähige Atmosphäre
‣Gerät in keinem Fall in einer explosionsfähigen Atmosphäre öffnen,
wenn Spannung zugeführt wird (sicherstellen, dass mindestens die
Schutzart IP 54 des Gehäuses während des Betriebs aufrechterhalten
bleibt).
Wird das Gerät in einem für Kategorie 3 zugelassenen Gehäuse instal-
liert, bleibt gemäß IEC/EN 60529 die Schutzart IP 54 des Gehäuses
erhalten.

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 9
Sicherheitshin-
weise: Besondere
Bedingungen
Sicherheitshinweise (XA00102T/09/ für TMT82 oder XA00069R/09/
für TMT84/TMT85 oder XA01736T/09/A3 für TMT71/TMT72) und
Anschlusswerte für den eigensicheren Explosionsschutz mit der
Bezeichnung II1G Ex ia IIC T6 oder II2G Ex ia IIC T6 einhalten.
Temperaturtabel-
len
Kategorie Zündschutzart Typ
II 3D Ex ia IIIC T85°C…T120°C Dc TMT84, TMT85, TMT82
TMT71, TMT72
II 3D Ex tc IIIC T85°C…T105°C Dc
II 3D Ex tc IIIC T105°C Dc
II 3D Ex tc IIIC T120°C Dc 1)
II 3G Ex nA IIC T6…T4 Gc
1) Maximal zulässige Oberflächentemperatur auf dem Gehäuse für Transmitter ohne
mitgelieferten Anschlusskopf
Typ Zündschutzart Umgebungstemperatur Maximale Oberflächentemperatur
Gehäuse
TMT82 Ex ia IIIC T85°C…T120°C Dc –40 °C ≤ Ta ≤ +58 °C T85°C
–40 °C ≤ Ta ≤ +75 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T120°C
TMT84, TMT85
TMT71, TMT72
Ex ia IIIC T85°C…T120°C Dc –40 °C ≤ Ta ≤ +55 °C T85°C
–40 °C ≤ Ta ≤ +70 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T120°C
TMT8x mit Display Ex ia IIIC T85°C…T120°C Dc –40 °C ≤ Ta ≤ +55 °C T85°C
–40 °C ≤ Ta ≤ +70 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T120°C
TMT82 Ex tc IIIC T85°C…T105°C Dc –40 °C ≤ Ta ≤ +58 °C T85°C
–40 °C ≤ Ta ≤ +75 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T105°C
TMT84, TMT85
TMT71, TMT72
Ex tc IIIC T85°C…T105°C Dc –40 °C ≤ Ta ≤ +55 °C T85°C
–40 °C ≤ Ta ≤ +70 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T105°C

XA01006T iTEMP TMT82, TMT84, TMT85
10 Endress+Hauser
Typ Zündschutzart Umgebungstemperatur Maximale Oberflächentemperatur
Gehäuse
TMT82, TMT84,
TMT85
Ex tc IIIC T105°C Dc –40 °C ≤ Ta ≤ +85 °C T105°C
TMT82, TMT84,
TMT85
TMT71, TMT72
Ex tc IIIC T120°C Dc 1) –40 °C ≤ Ta ≤ +85 °C T120°C
1) Maximal zulässige Oberflächentemperatur auf dem Gehäuse für Transmitter ohne mitgelieferten Anschlusskopf
Typ Zündschutzart Umgebungstemperatur Temperaturklasse
TMT82 Ex nA IIC T6…T4 Gc –40 °C ≤ Ta ≤ +58 °C T6
–40 °C ≤ Ta ≤ +75 °C T5
–40 °C ≤ Ta ≤ +85 °C T4
TMT84, TMT85
TMT71, TMT72
Ex nA IIC T6…T4 Gc –40 °C ≤ Ta ≤ +55 °C T6
–40 °C ≤ Ta ≤ +70 °C T5
–40 °C ≤ Ta ≤ +85 °C T4
Elektrische
Anschlussdaten
Typ Zündschutzart Netzteil
(Anschlüsse 1+
und 2-)
Sensorstrom-
kreis
(Anschlüsse 3
bis 7)
Max. Anschlusswerte
TMT82 Ex ia IIIC T85°C…T120°C Dc Ui ≤ 30 VDC
Ii ≤ 130 mA
Ci = vernachlässig-
bar klein
Li = vernachlässig-
bar klein
Uo ≤ 7,6 VDC
Io ≤ 13 mA
Po ≤ 24,7 mW
Ex ia IIIC/IIIB/IIIA Lo = 50 mH
Co = 4,5 µF
TMT84,
TMT85
Ex ia IIIC T85°C…T120°C Dc Ui ≤ 17,5 VDC
Ii ≤ 500 mA
Ci = 5 nF
Li = vernachlässig-
bar klein
Uo ≤ 7,2 VDC
Io ≤ 25,9 mA
Po ≤ 46,7 mW
Ex ia IIIC/IIIB/IIIA Lo = 50 mH
Co = 4,6 µF
TMT82 Ex tc IIIC T85°C…T105°C Dc
Ex tc IIIC T105°C Dc
Ex tc IIIC T120°C Dc 1)
Ex nA IIC T6…T4 Gc
Ub = 11 … 42 VDC
Ausgang:
4 … 20 mA

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 11
Typ Zündschutzart Netzteil
(Anschlüsse 1+
und 2-)
Sensorstrom-
kreis
(Anschlüsse 3
bis 7)
Max. Anschlusswerte
TMT84,
TMT85
Ex tc IIIC T85°C…T105°C Dc
Ex tc IIIC T105°C Dc
Ex tc IIIC T120°C Dc 1)
Ex nA IIC T6…T4 Gc
Ub = 9 … 32 VDC
Ausgang:
FOUNDATION
Fieldbus™
PROFIBUS PA®
Stromaufnahme ≤
11 mA
TMT71,
TMT72
Ex ia IIIC T85°C...T120°C Dc Ui ≤ 30 VDC
Ii ≤ 100 mA
Ci = vernachlässig-
bar klein
Li = vernachlässig-
bar klein
Uo ≤ 4,3 VDC
Io ≤ 4,8 mA
Po ≤ 5,2 mW
Ex ia IIIC/IIIB/IIIA Lo = 100 mH
Co = 18 µF
TMT71,
TMT72
Ex tc IIIC T85°C...T105°C Dc
Ex tc IIIC T105°C Dc
Ex tc IIIC T120°C Dc 1)
Ex nA IIC T6...T4 Gc
Ub = 10 … 36 VDC
Ausgang: 4 - 20 mA
1) Maximal zulässige Oberflächentemperatur auf dem Gehäuse für Transmitter ohne mitgelieferten Anschlusskopf

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 13
iTEMP TMT82, TMT84, TMT85
Table of contents
Associated documentation ........................................ 14
Supplementary documentation ................................... 14
Certificates ...................................................... 14
Safety instructions ............................................... 15
Safety instructions: Installation ................................... 15
Safety instructions: Ex ia, Ex tc, Ex nA ............................. 16
Safety instructions: Special Conditions ............................. 17
Temperature tables .............................................. 17
Electrical connection data ........................................ 18

XA01006T iTEMP TMT82, TMT84, TMT85
14 Endress+Hauser
Associated
documentation
This document is an integral part of the following Operating
Instructions:
• TMT82:
Operating Instructions: BA01028T/09/
Brief operating instructions: KA01095T/09/
Technical information: TI01010T/09/
• TMT84:
Operating Instructions: BA00257R/09/
Brief operating instructions: KA00258R/09/
Technical information: TI00138R/09/
• TMT85:
Operating Instructions: BA251R/09/
Brief operating instructions: KA00252R/09/
Technical information: TI00134R/09/
Supplementary
documentation
Explosion-protection brochure: CP00021Z/11
The Explosion-protection brochure is available: In the download area of
the Endress+Hauser website: www.endress.com → Download →
Advanced → Documentation code: CP00021Z
Certificates Declaration of Conformity
→  4
Affixing the certificate number certifies conformity with the following
standards (depending on the device version).
ATEX:
• EN 60079-0: 2012 + Cor. 2013
• EN 60079-11: 2012
• EN 60079-15: 2010
• EN 60079-31: 2014

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 15
Safety
instructions
Hazardous area
Zone 22 or Zone 2
Hazardous area
Zone 22 or Zone 2
Non-hazardous area
e.g RTD or TC Sensor
(simple apparatus)
optional two channels
Remote mount
sensor configuration
TMT x7
Local potential equalisation
Power supply see table
electrical connection data
below
For Zone 20 and Zone 21 use sensor
with EC-Type Examination
Certificate
TMT8x
A0017645-EN
 2 Installation of the head transmitter
Safety
instructions:
Installation
• Comply with the installation and safety instructions in the Operating
Instructions.
• Install the device according to the manufacturer's instructions and
any other valid standards and regulations (e.g. IEC/EN 60079-14).
• Seal the cable entries tight with certified cable glands (min. IP6X)
IP6X according to IEC/EN 60529.
• The provided cable entries to option code glands are suitable ATEX/
IECEx Ex certified cable glands with a temperature range of
–20 to +95 °C.
• For operating the transmitter at an ambient temperature under
–20 °C, appropriate cables, cable entries and sealing facilities
permitted for this application must be used.
• The housing of the field transmitter must be connected to the
potential matching line.
• The device should never be used for hybrid mixtures (gas, dust, air).

XA01006T iTEMP TMT82, TMT84, TMT85
16 Endress+Hauser
• When installing, make sure that the housing and cable glands used
meet the requirements according to IEC/EN 60079-0 for Group III
enclosures.
• For ambient temperatures higher than +70 °C, use suitable heat-
resisting cables or wires, cable entries and sealing facilities for Ta
+5 K above surrounding.
• Clean the housing regularly to avoid a layer of dust accumulating on
the housing.
• The transmitter must be installed and maintained so, that even in the
event of rare incidents, an ignition source due to impact or friction
between the enclosure and iron/steel is excluded.
LWARNING
Explosive atmosphere
‣In an explosive atmosphere, do not open the device when voltage is
supplied (ensure that the IP 66/67 housing protection is maintained
during operation).
Safety
instructions: Ex
ia, Ex tc, Ex nA
Dust ignition protection by intrinsic safety “i”
• In the case of Ex ia explosion protection, the power must be supplied
with an associated electrical apparatus.
• A housing that maintains a degree of protection of at least IP 6X as
per IEC/EN 60529 must be used.
Dust ignition protection by enclosure “t”
• In the event of conductive dust, a housing that maintains a degree of
protection of at least IP 6X as per IEC/EN 60529 must be used.
• In the event of non-conductive dust, a housing that maintains a
degree of protection of at least IP 54 as per IEC/EN 60529 must be
used.
Protection by type of protection “n”
LWARNING
Explosive atmosphere
‣In an explosive atmosphere, do not open the device when voltage is
supplied (ensure that at least the IP 54 housing protection is
maintained during operation).
When installing the unit in an approved housing for category 3, note
that the housing ingress protection classification IP 54 to IEC/EN
60529 is upheld.

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 17
Safety
instructions:
Special
Conditions
Observe the Safety Instructions (XA00102T/09/ for TMT82 or
XA00069R/09/ for TMT84/TMT85 or XA01736T/09/A3 for TMT71/
TMT72) and connection values for intrinsically safe explosion
protection with the designation: II1G Ex ia IIC T6 or II2G Ex ia IIC T6.
Temperature
tables
Category Type of protection Type
II 3D Ex ia IIIC T85°C…T120°C Dc TMT84, TMT85, TMT82
TMT71, TMT72
II 3D Ex tc IIIC T85°C…T105°C Dc
II 3D Ex tc IIIC T105°C Dc
II 3D Ex tc IIIC T120°C Dc 1)
II 3G Ex nA IIC T6…T4 Gc
1) allowable maximumsurface temperature on the housing for transmitters without
provided terminal head
Type Type of protection Ambient temperature Maximum surface temperature housing
TMT82 Ex ia IIIC T85°C…T120°C Dc –40 °C ≤ Ta ≤ +58 °C T85°C
–40 °C ≤ Ta ≤ +75 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T120°C
TMT84, TMT85
TMT71, TMT72
Ex ia IIIC T85°C…T120°C Dc –40 °C ≤ Ta ≤ +55 °C T85°C
–40 °C ≤ Ta ≤ +70 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T120°C
TMT8x with display Ex ia IIIC T85°C…T120°C Dc –40 °C ≤ Ta ≤ +55 °C T85°C
–40 °C ≤ Ta ≤ +70 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T120°C
TMT82 Ex tc IIIC T85°C…T105°C Dc –40 °C ≤ Ta ≤ +58 °C T85°C
–40 °C ≤ Ta ≤ +75 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T105°C
TMT84, TMT85
TMT71, TMT72
Ex tc IIIC T85°C…T105°C Dc –40 °C ≤ Ta ≤ +55 °C T85°C
–40 °C ≤ Ta ≤ +70 °C T100°C
–40 °C ≤ Ta ≤ +85 °C T105°C
TMT82, TMT84,
TMT85
Ex tc IIIC T105°C Dc –40 °C ≤ Ta ≤ +85 °C T105°C
TMT82, TMT84,
TMT85
TMT71, TMT72
Ex tc IIIC T120°C Dc 1) –40 °C ≤ Ta ≤ +85 °C T120°C
1) allowable maximumsurface temperature on the housing for transmitters without provided terminal head

XA01006T iTEMP TMT82, TMT84, TMT85
18 Endress+Hauser
Type Type of protection Ambient temperature Temperature class
TMT82 Ex nA IIC T6…T4 Gc –40 °C ≤ Ta ≤ +58 °C T6
–40 °C ≤ Ta ≤ +75 °C T5
–40 °C ≤ Ta ≤ +85 °C T4
TMT84, TMT85
TMT71, TMT72
Ex nA IIC T6…T4 Gc –40 °C ≤ Ta ≤ +55 °C T6
–40 °C ≤ Ta ≤ +70 °C T5
–40 °C ≤ Ta ≤ +85 °C T4
Electrical
connection data
Type Type of protection Power supply
(terminals 1+ and
2-)
Sensor circuit
(terminals 3 to
7)
Max. connection values
TMT82 Ex ia IIIC T85°C…T120°C Dc Ui ≤ 30 VDC
Ii ≤ 130 mA
Ci = negligible small
Li = negligible small
Uo ≤ 7.6 VDC
Io ≤ 13 mA
Po ≤ 24.7 mW
Ex ia IIIC/IIIB/IIIA Lo = 50 mH
Co = 4.5 µF
TMT84,
TMT85
Ex ia IIIC T85°C…T120°C Dc Ui ≤ 17.5 VDC
Ii ≤ 500 mA
Ci = 5 nF
Li = negligible small
Uo ≤ 7.2 VDC
Io ≤ 25.9 mA
Po ≤ 46.7 mW
Ex ia IIIC/IIIB/IIIA Lo = 50 mH
Co = 4.6 µF
TMT82 Ex tc IIIC T85°C…T105°C Dc
Ex tc IIIC T105°C Dc
Ex tc IIIC T120°C Dc 1)
Ex nA IIC T6…T4 Gc
Ub = 11 to 42 VDC
Output: 4 to 20 mA
TMT84,
TMT85
Ex tc IIIC T85°C…T105°C Dc
Ex tc IIIC T105°C Dc
Ex tc IIIC T120°C Dc 1)
Ex nA IIC T6…T4 Gc
Ub = 9 to 32 VDC
Output:
FOUNDATION
Fieldbus™
PROFIBUS PA®
Current consum. ≤
11 mA
TMT71,
TMT72
Ex ia IIIC T85°C...T120°C Dc Ui ≤ 30 VDC
Ii ≤ 100 mA
Ci = negligible small
Li = negligible small
Uo ≤ 4.3 VDC
Io ≤ 4.8 mA
Po ≤ 5.2 mW
Ex ia IIIC/IIIB/IIIA Lo = 100 mH
Co = 18 µF
TMT71,
TMT72
Ex tc IIIC T85°C...T105°C Dc
Ex tc IIIC T105°C Dc
Ex tc IIIC T120°C Dc 1)
Ex nA IIC T6...T4 Gc
Ub = 10 to 36 VDC
Output: 4...20mA
1) allowable maximumsurface temperature on the housing for transmitters without provided terminal head

iTEMP TMT82, TMT84, TMT85 XA01006T
Endress+Hauser 19
iTEMP TMT82, TMT84, TMT85
Sommaire
Documentation associée .......................................... 20
Documentation complémentaire .................................. 20
Certificats ....................................................... 20
Conseils de sécurité .............................................. 21
Consignes de sécurité : Installation ................................ 21
Consignes de sécurité : Ex ia, Ex tc, Ex nA .......................... 22
Consignes de sécurité : Conditions spéciales ....................... 23
Tableaux des températures ....................................... 23
Valeurs de raccordement électriques .............................. 24

XA01006T iTEMP TMT82, TMT84, TMT85
20 Endress+Hauser
Documentation
associée
Le présent document fait partie intégrante des manuels de mise en
service suivants :
• TMT82 :
Manuel de mise en service : BA01028T/09/
Instructions condensées : KA01095T/09/
Information technique : TI01010T/09/
• TMT84 :
Manuel de mise en service : BA00257R/09/
Instructions condensées : KA00258R/09/
Information technique : TI00138R/09/
• TMT85 :
Manuel de mise en service : BA251R/09/
Instructions condensées : KA00252R/09/
Information technique : TI00134R/09/
Documentation
complémentaire
Brochure sur la protection contre les explosions : CP00021Z/11
La brochure sur la protection contre les explosions est disponible : Dans
la zone de téléchargement sur le site Internet Endress+Hauser :
www.endress.com → Documentations → Avancée → Référence de la
documentation : CP00021Z
Certificats Déclaration de conformité
→  4
L'apposition du numéro de certificat atteste de la conformité aux
normes suivantes (selon la version de l'appareil).
ATEX :
• EN 60079-0: 2012 + Cor. 2013
• EN 60079-11: 2012
• EN 60079-15: 2010
• EN 60079-31: 2014
