Quick Installation Guide
1/3” HDcctv Camera, WDR,
Day&Night, 1920x1080,
3-9mm, 3x AF Zoom, Infrared,
12/24V
HDB-2080Z03IR D

2
Table of content
Sicherheitshinweise ......................................................................................................3
Lieferumfang .................................................................................................................3
Bezeichnungen von Gerätekomponenten .................................................................4
Installationsanweisungen ............................................................................................5
Einstellung von Schwenkung und Neigung............................................................................................................6
Stromversorgungsanschlüsse.......................................................................................................................................8
Betriebsanleitung .............................................................................................................................................................9
Bildschirmmenü-Steuerung verwenden ..................................................................................................................9
Beschreibung der Joystick-Bedienung........................................................................................................9
Beschreibung der Zoom- & Fokus-Einstellung ..................................................................................... 10
Stellen Sie das Videoformat gemäß dem System ein, EX-SDI oder HD-SDI. ............................................. 10
Bildschirmmenü starten .............................................................................................................................................. 11
Steuerungsmenü............................................................................................................................................................ 11
Weitere Informationen ...............................................................................................12

3
DE

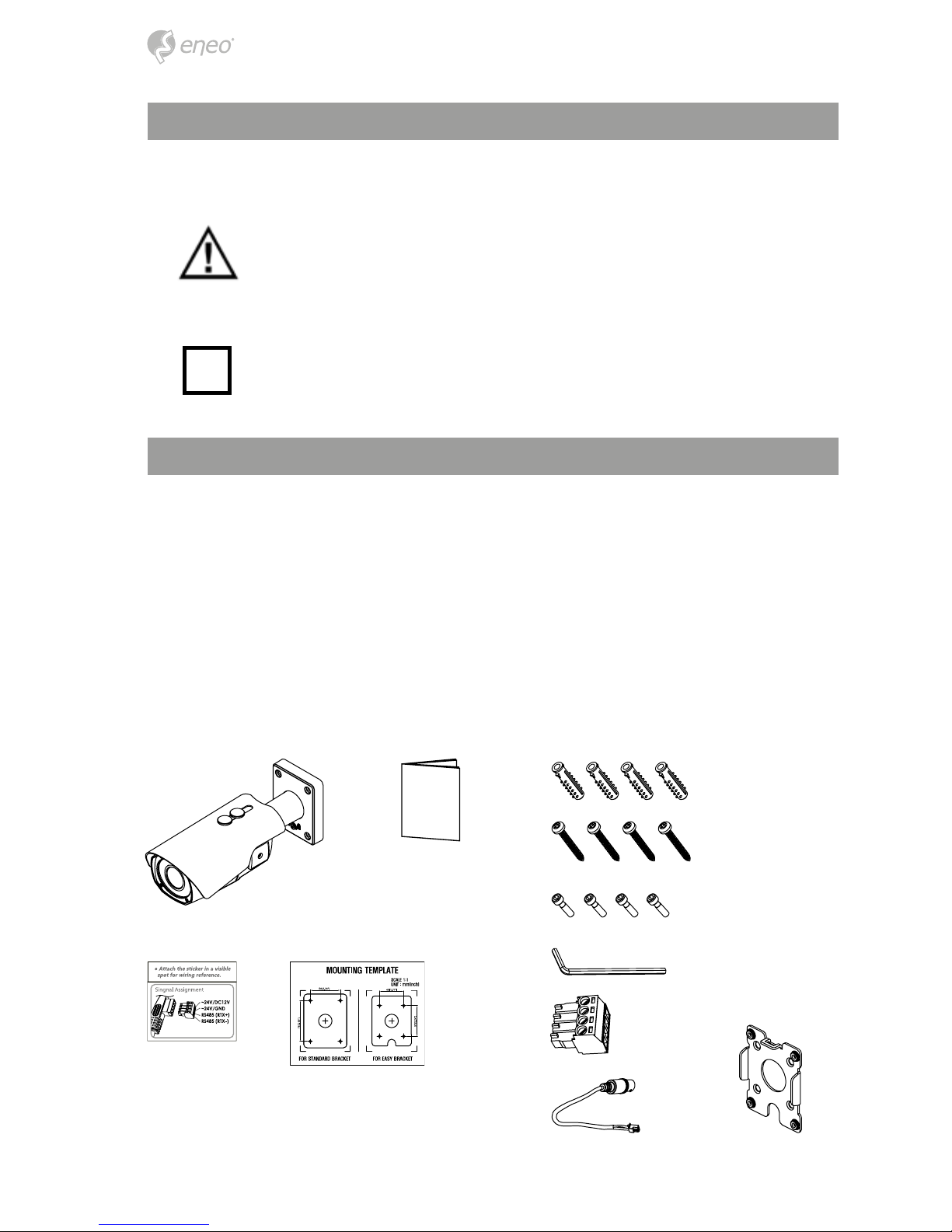

Lieferumfang
• Kunststodübel: 6 x 30mm (4x)
• Befestigungsschraube: 4 x 30mm (4x)
• Kamera
• Kabelsignal-Aufkleber
• Betriebsanleitung
• Bohrschablone
• Montageschraube: 4 x 14mm (4x)
• Inbusschlüssel: 3mm (1x)
• Steckverbinder: (1x)
• Video Sub-out Kabel (1x)
• „Easy Bracket“-Halterung
Sicherheitshinweise
Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen Sie diese Anlei-
tung vor Inbetriebnahme sorgfältig durch.
Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet.
iWichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet.

4

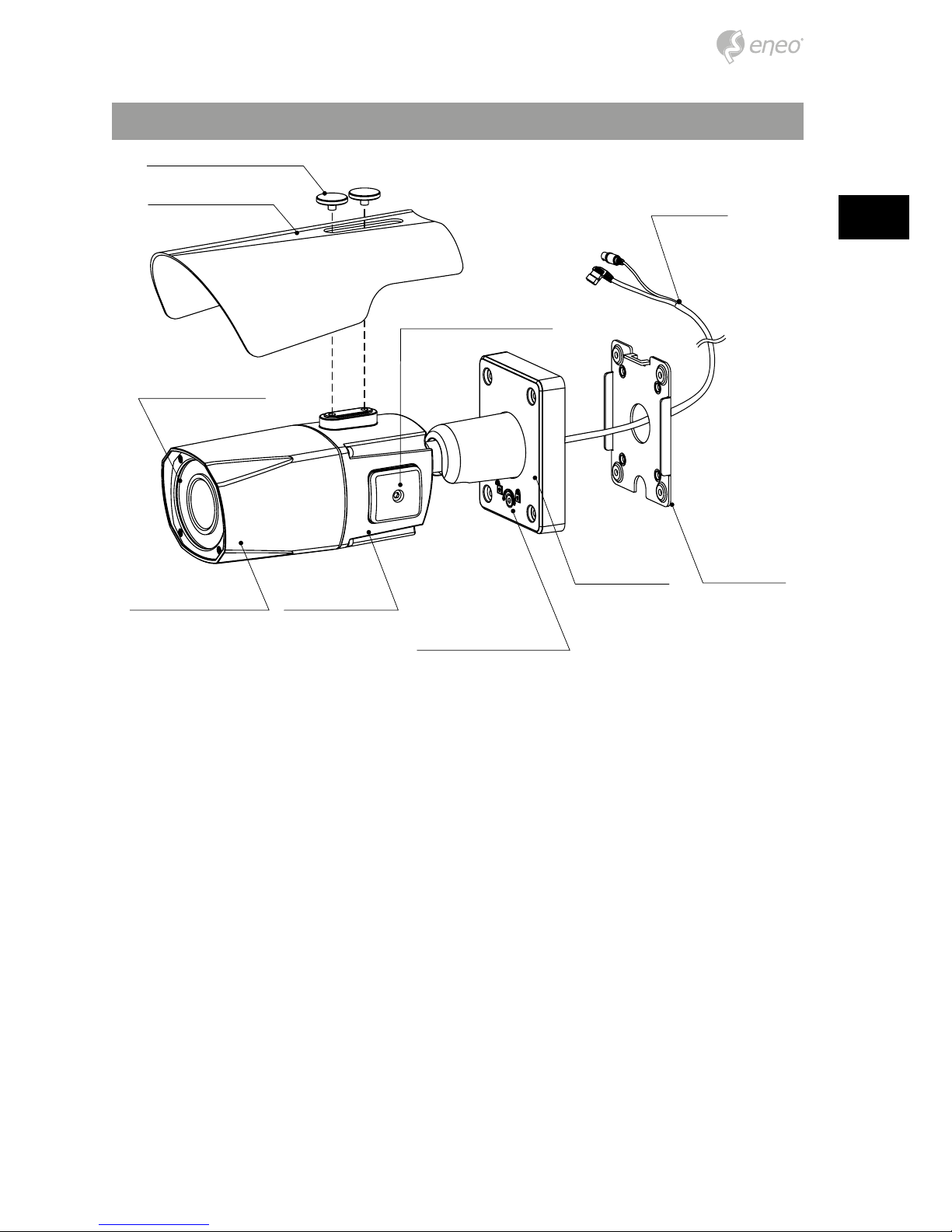

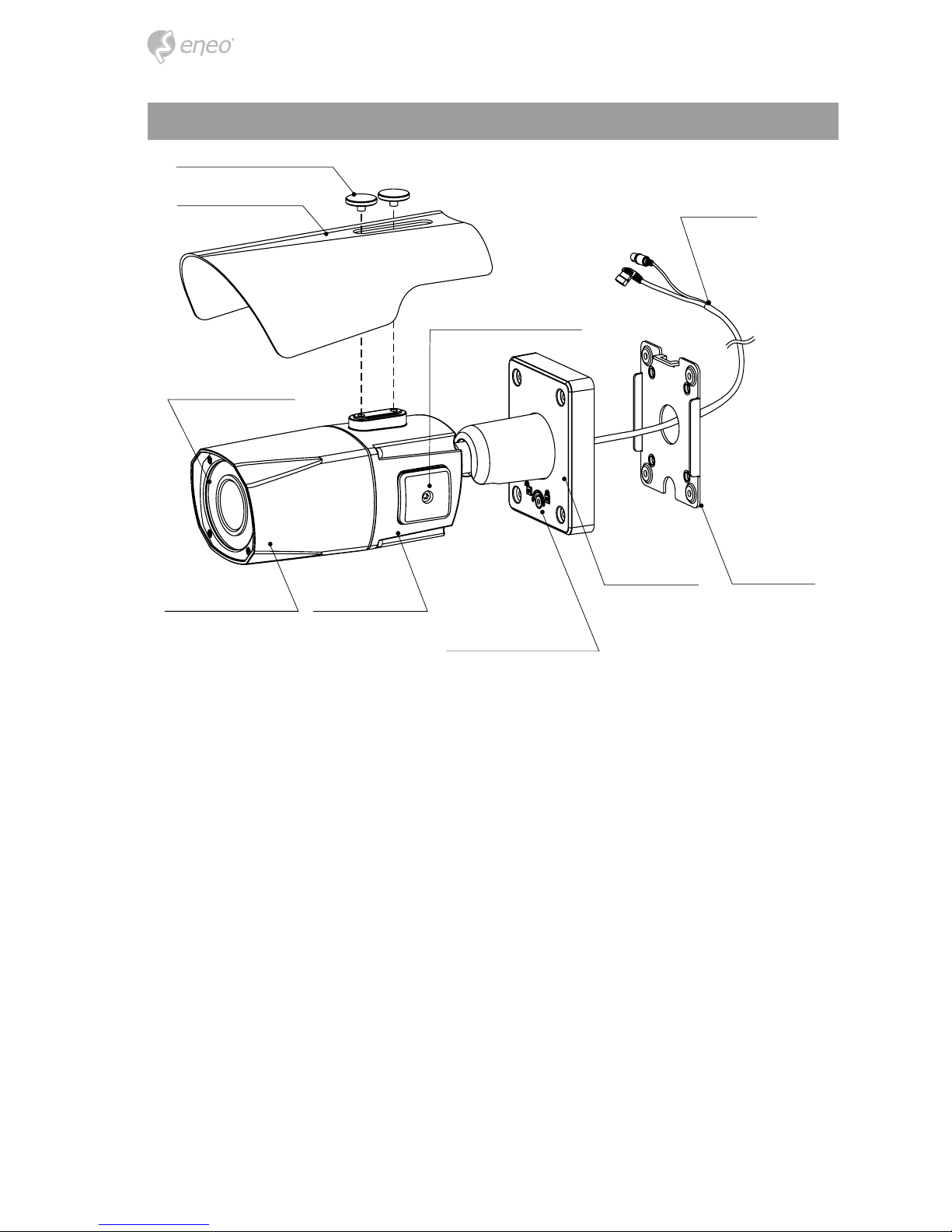

Bezeichnungen von Gerätekomponenten
Bolzen für Sonnenschutzdach
Netzkabel
Abdeckung für Bildschirmmenüsteuerung
Doppelglasiges Fenster
Vorderes Gehäuse Hinteres Gehäuse
Schraube zumVerriegeln/Entriegeln
Kamerahalter „Easy Bracket“-Halterung
Sonnenschutzdach

5
DE
Bezeichnungen von Gerätekomponenten
Bolzen für Sonnenschutzdach
Netzkabel
Abdeckung für Bildschirmmenüsteuerung
Doppelglasiges Fenster
Vorderes Gehäuse Hinteres Gehäuse
Schraube zumVerriegeln/Entriegeln
Kamerahalter „Easy Bracket“-Halterung
Sonnenschutzdach

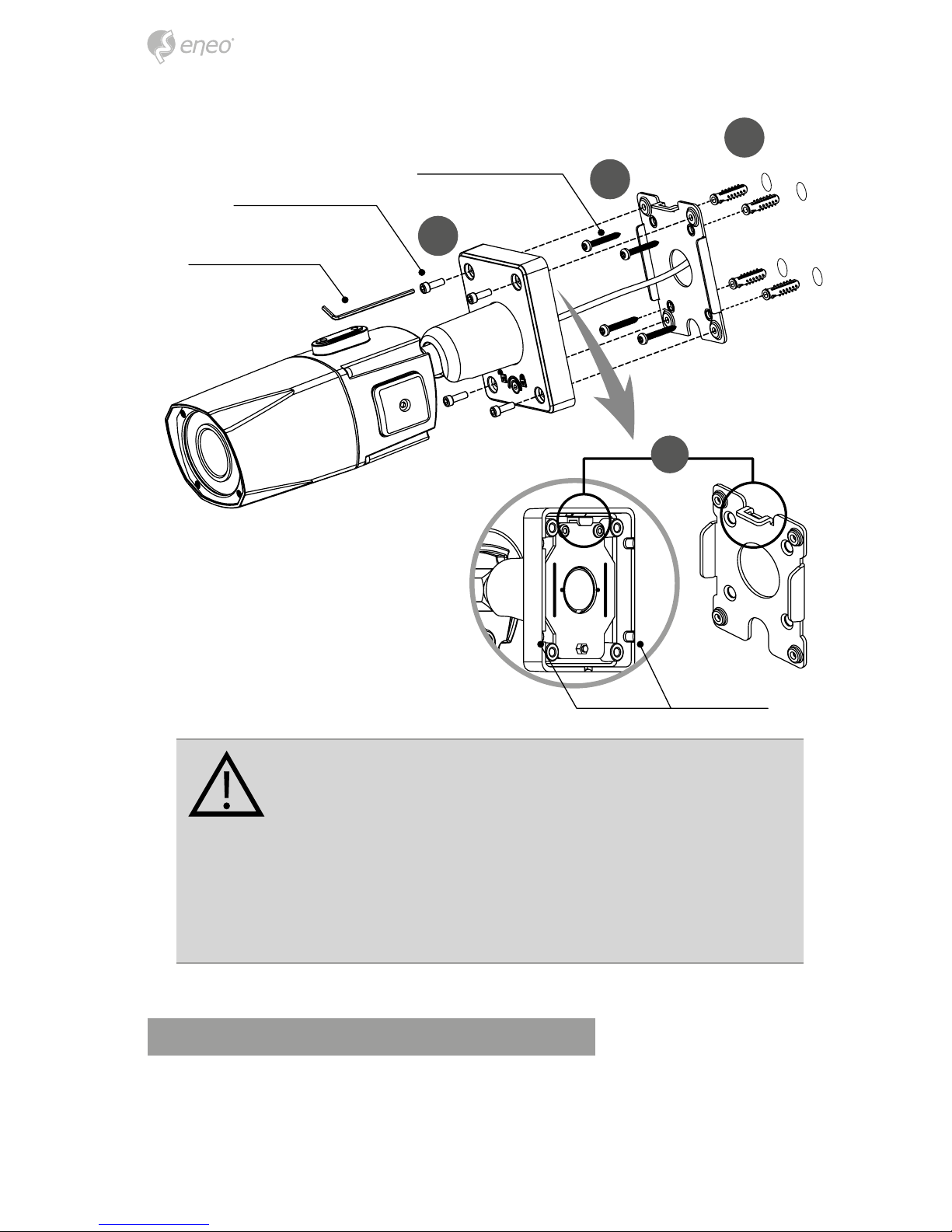

Installationsanweisungen
ACHTUNG: Die Kamerahalterung sollte an einem Bauelement
wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal-
ken befestigt werden, welches das Gewicht der Kamera trägt.
Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri-
al (z.B. Dübel) anstelle des mitgelieferten Materials.
1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher
in Decke oder Wand, falls erforderlich. iDie„Easy Bracket“-Halterung kann nicht
an der Decke angebracht werden.
2. Setzen Sie die„Easy Bracket“-Halterung an die Stelle mit den vorgebohrten
Löchern und befestigen Sie sie mit den Befestigungsschrauben (4 x 30 mm).
Überspringen Sie diesen Schritt, wenn keine„Easy Bracket“-Halterung angebracht
werden soll.
3. Verlegen Sie das Netzkabel an die Anschlussstelle. Befestigen Sie den Kamerahal-
ter an der„Easy Bracket“-Halterung wie unten abgebildet.
4. Befestigen Sie den Kamerahalter mit den Montageschrauben (4 x 14mm).
5. Stellen Sie den Betrachtungswinkel der Kamera ein.
6. Setzen Sie das Sonnenschutzdach auf die Kameraeinheit auf und ziehen Sie die
Bolzen für das Sonnenschutzdach fest.

6
1
2
3
4
ACHTUNG:
Achten Sie besonders darauf, das Fenster vor dem Objektiv
NICHT zu verkratzen.
Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu
beschädigen, zu knicken oder Gefahrenbereichen auszusetzen.
Setzen Sie die Kamera nie direkt einer starken Lichtquelle wie der
Sonne oder einem Scheinwerfer aus.

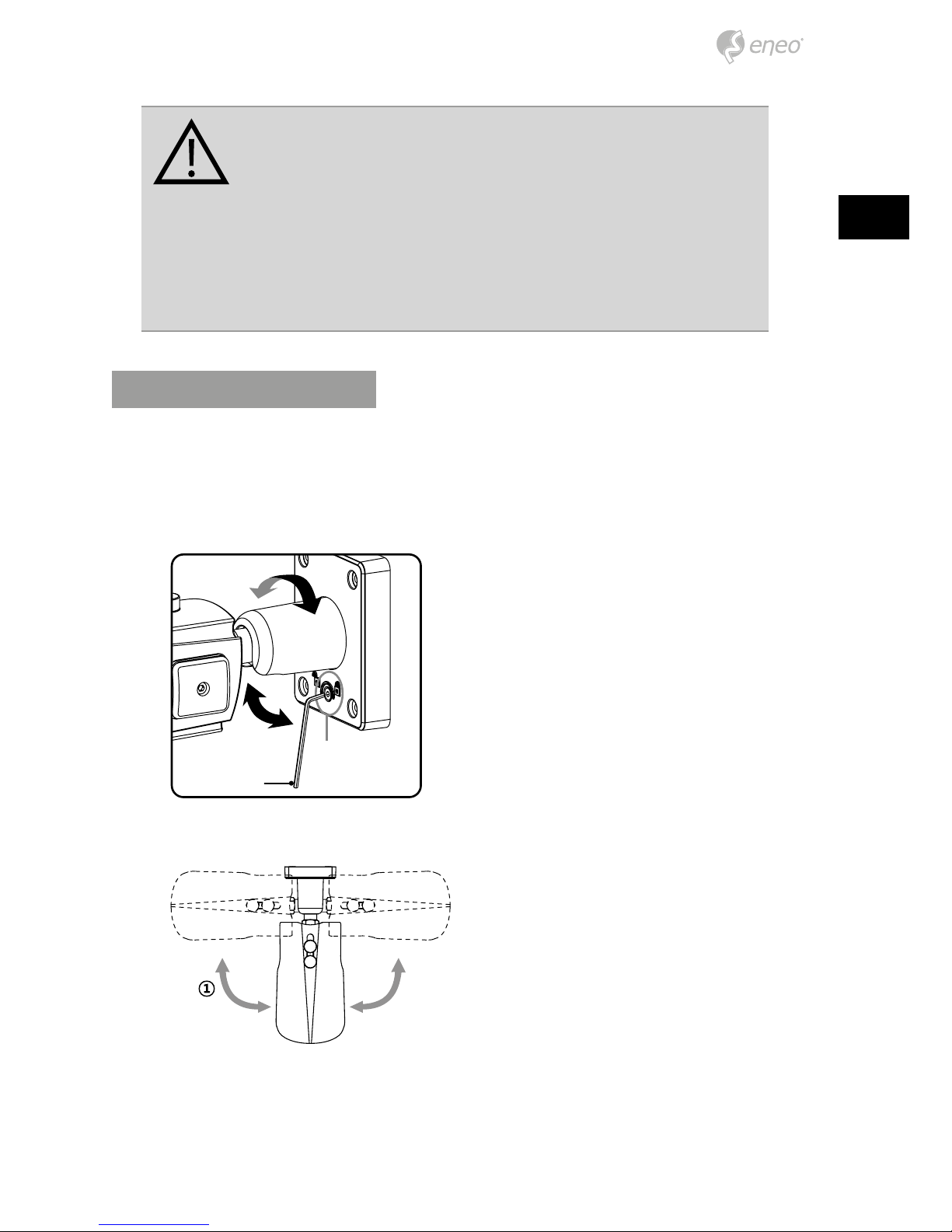

Einstellung von Schwenkung und Neigung
• Lösen Sie die Schraube am Kamerahalter mit dem mitgelieferten Inbusschlüssel.
Montageschraube: 4 x 14mm
Inbusschlüssel
Befestigungsschraube 1: 4 x 30mm
Kabeldurchgang

7
DE
• Stellen Sie den Betrachtungswinkel der Kamera ein und ziehen Sie die Schraube am
Halter fest.
Anpassung des Betrachtungswinkels mit einem Halter
1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt.
90
°9
0°
2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min.
0°(2°) bis max. 90° begrenzt, wobei vorausgesetzt wird, dass die Neigung des
Kameramoduls in Bezug auf die Wand (bzw. Decke) 0° ist, d.h., dass das Bild hori-
zontal ausgerichtet ist.
90°
88°
an der Wand an der Decke
Inbusschlüssel
Schraube zum
Verriegeln/Entriegeln

8
3. Drehwinkel (horizontale Bildausrichtung): Der Drehwinkel ist begrenzt auf max.
+/-90°.
±90°
Stromversorgungsanschlüsse
Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. Die Ka-
mera kann entweder mit 12VDC oder 24VAC betrieben werden (doppelte Stromversor-
gung). Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche
Probleme durch Erdungsschleifen zu vermeiden.
iWenn der Monitor über keine HD-SDI/EX-SDI-Eingänge verfügt, benutzen Sie bitte einen
HD-SDI/EX-SDI-Konverter, um das HD-SDI/EX-SDI-Kabel mit dem Monitor zu verbinden.
Einige Computer-Monitore oder Fernsehgeräte unterstützen möglicherweise keine 30 p/25
p. In diesem Fall wird ein HD-SDI/EX-SDI-DVR empfohlen, der die Bildrate in 60 p/50 p kon-
vertieren kann. Bitte überprüfen Sie die Spezikationen des Monitors vor der Installation.

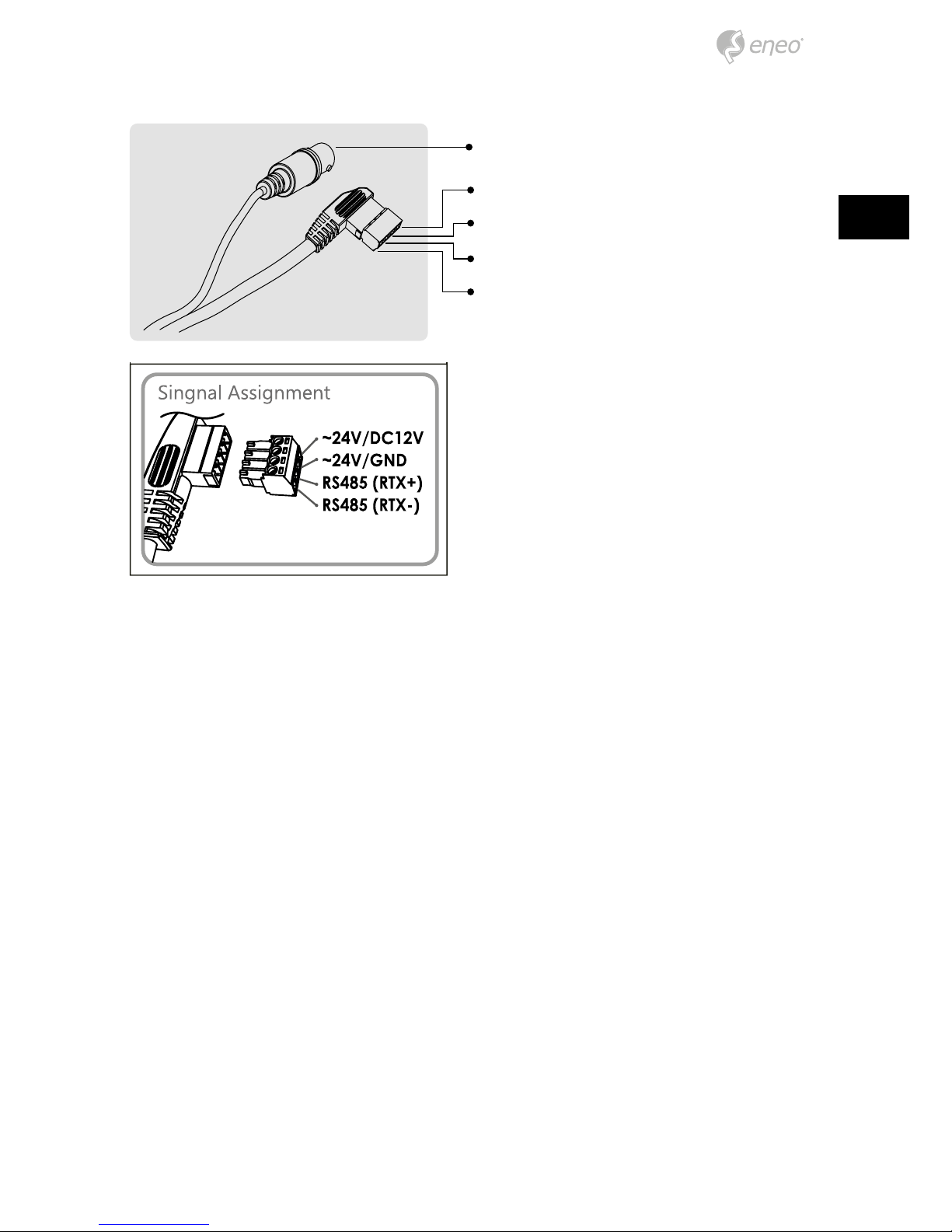

VIDEO (BNC)
AC24V/DC12V (rotes Kabel)
AC24V/GND (schwarzes Kabel)
RTX+/RS485 (weißes Kabel)
RTX-/RS485 (graues Kabel)

9
DE
Bringen Sie den Signalbelegungs-Aufkleber an einer sichtbaren Stelle als Referenz für die
Anschlussverkabelung an.
Betriebsanleitung
Bildschirmmenü-Steuerung verwenden
Zugri und Steuerung des Kongurationsmenüs können über den Joystick zur Bild-
schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle
stehen mit dem Joystick zur Verfügung.
SUB-OUT
Beschreibung der Joystick-Bedienung
1. SET-Taste (●): Zum Zugreifen auf das Menü oder Eingeben der Einstellung. Um in
das Hauptmenü zu gelangen, halten Sie die Set-Taste ca. 1,5 Sek. lang gedrückt.
2. UP/DOWN-Taste (▲/▼): Zum Wählen des gewünschten Untermenüs und zum
Bewegen des Cursors nach oben oder nach unten.
3. LEFT/RIGHT-Taste (◄/►): Zum Anpassen eines Werts im ausgewählten Menü. Dient
zum Auswahl eines gewünschten Menü-Elements und um den Cursor nach links
oder rechts zu bewegen.
4. ‘☟’bedeutet ca. 2 Sekunden lang gedrückt halten

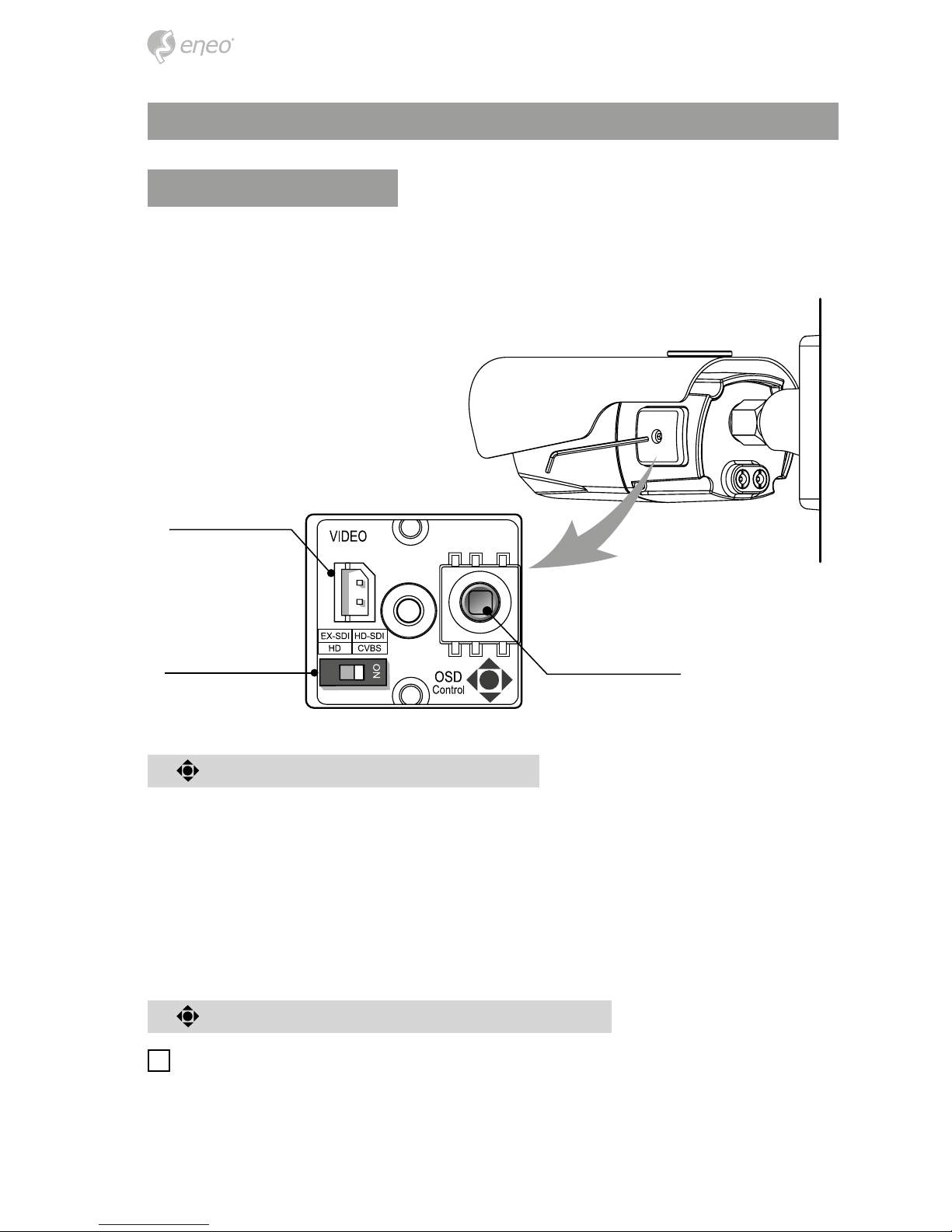

Video Sub-out Anschluss
Abdeckung önen
Videoformat-Schalter Joystick zur Bildschirmmenü-Steuerung

10
Beschreibung der Zoom- & Fokus-Einstellung
iFunktioniert nur, wenn das Bildschirmmenü inaktiv ist.
1. ▲: Heranzoomen
2. ▼: Herauszoomen
3. ◄: Fokus nah
4. ►: Fokus fern

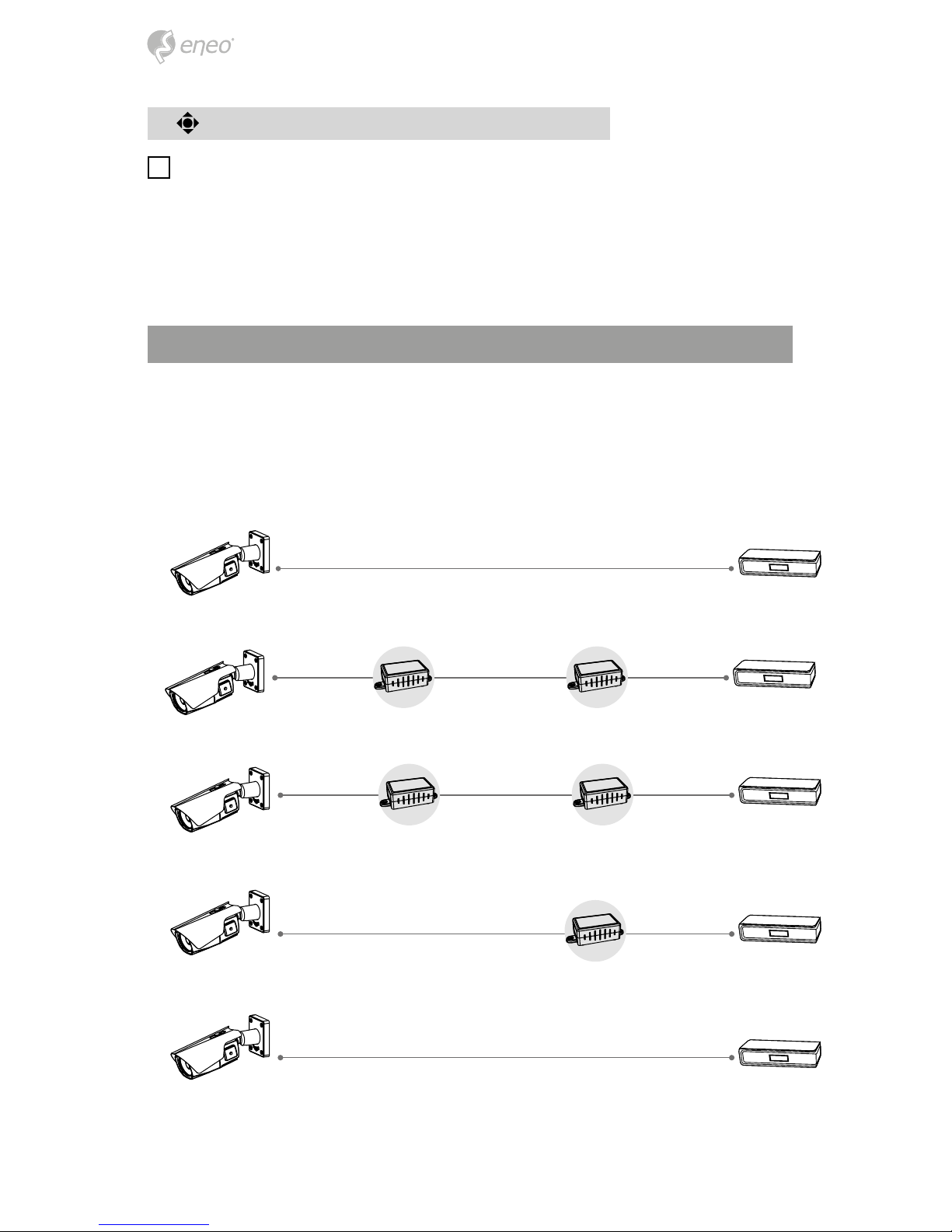

Stellen Sie das Videoformat gemäß dem System ein, EX-SDI oder
HD-SDI.
Um das Ausgabe-Videoformat der Kamera auszuwählen (EX-SDI oder HD-SDI), verwen-
den Sie den Videoformat-Schalter an der Seite der Kamera. Nur ein Format kann zu
einem gegebenen Zeitpunkt verwendet werden (siehe auch„Bildschirmmenü-Steuerung
verwenden“).
1M~120M über RG59u oder 5C2V Kabel
Kamera (HD-SDI) DVR (HD-SDI)#
Kamera (HD-SDI)
1M~120M über
RG59u oder 5C2V
Kabel 350M+ über RG59u oder
5C2V Kabel
HDA-3000E
(EX-SDI) HDA-3000E (EX-SDI)
1M~120M
über RG59u
oder 5C2V
Kabel
DVR (HD-SDI)#
Kamera (EX-SDI)
350M+ über RG59u oder 5C2V Kabel
HDA-3000E
(EX-SDI)
1M~120M über
RG59u oder
5C2V Kabel
DVR (HD-SDI)#
350M+ über RG59u oder 5C2V Kabel
Kamera (EX-SDI) DVR (EX-SDI)
Kamera (HD-SDI) DVR (HD-SDI)#
1M~120M über
RG59u oder 5C2V
Kabel 1M~120M über RG59u
oder 5C2V Kabel
HDA-3000E
(EX-SDI) HDA-3000E (EX-SDI)
1M~120M
über RG59u
oder 5C2V
Kabel

11
DE
Beschreibung der Zoom- & Fokus-Einstellung
i
Funktioniert nur, wenn das Bildschirmmenü inaktiv ist.
1. ▲: Heranzoomen
2. ▼: Herauszoomen
3. ◄: Fokus nah
4. ►: Fokus fern
Stellen Sie das Videoformat gemäß dem System ein, EX-SDI oder
HD-SDI.
Um das Ausgabe-Videoformat der Kamera auszuwählen (EX-SDI oder HD-SDI), verwen-
den Sie den Videoformat-Schalter an der Seite der Kamera. Nur ein Format kann zu
einem gegebenen Zeitpunkt verwendet werden (siehe auch„Bildschirmmenü-Steuerung
verwenden“).
1M~120M über RG59u oder 5C2V Kabel
Kamera (HD-SDI) DVR (HD-SDI)#
Kamera (HD-SDI)
1M~120M über
RG59u oder 5C2V
Kabel 350M+ über RG59u oder
5C2V Kabel
HDA-3000E
(EX-SDI) HDA-3000E (EX-SDI)
1M~120M
über RG59u
oder 5C2V
Kabel
DVR (HD-SDI)#
Kamera (EX-SDI)
350M+ über RG59u oder 5C2V Kabel
HDA-3000E
(EX-SDI)
1M~120M über
RG59u oder
5C2V Kabel
DVR (HD-SDI)#
350M+ über RG59u oder 5C2V Kabel
Kamera (EX-SDI) DVR (EX-SDI)
Kamera (HD-SDI) DVR (HD-SDI)#
1M~120M über
RG59u oder 5C2V
Kabel 1M~120M über RG59u
oder 5C2V Kabel
HDA-3000E
(EX-SDI) HDA-3000E (EX-SDI)
1M~120M
über RG59u
oder 5C2V
Kabel
Bildschirmmenü starten
Halten Sie die Taste '●' (Taste für Bildschirmmenü-Joystick) ca. 2 Sekunden lang gedrückt,
um in das Setup-Menü zu gelangen.
Es wird dringend empfohlen, zunächst die Objektivinitialisierung im Setup-Menü ein-
zustellen. ZOOM/FOCUS > LENS INIT > Halten Sie den Joystick '☟' ca. 2 Sekunden lang
gedrückt.
MENU V5.xx
1. ZOOM/FOCUS
2. EXPOSURE
3. SCENE ENHANCE
4. 3D-NR
5. DAY/NIGHT
6. PICT ADJUST
7. SPECIAL
8. SYSTEM
9. EXIT
↵
↵
↵
↵
↵
NORMAL
MID
EXT
SAVE&EXIT↵
Steuerungsmenü
MAIN DEFAULT (Standard) BESCHREIBUNG
ZOOM/FOCUS - Stellt Zoom- und Fokusfunktionen der Kamera ein.
EXPOSURE - Zur Einstellung des EXPOSURE MODE (Belichtungsmodus), BRIGHTNESS
(Helligkeit), SENS-UP, AGC und MOTION DEBLUR.
SCENE ENHANCE NORMAL
SCENE ENHANCE (Videoverbesserung) bietet mehrere Möglichkeiten, das
Video in unterschiedlichen Umgebungen mit den folgenden Einstellungen
zu verbessern: NORMAL,WDR,
D-WDR, BLC und HLC.
3D-NR MID Zum Einstellen der 3D-DNR-Stufe. LOW (niedrig), MID (mittel), HIGH (hoch)
DAY/NIGHT (Tag/Nacht) EXT oder AUTO
Zur Einstellung der DAY / NIGHT (Tag/Nacht) Umschaltung auf EXT, AUTO,
COLOR, B/W oder COLOR D/N. Der EXT-Modus ist für Kameras mit IR-LED,
der AUTO-Modus für Kameratypen ohne IR-LED.
PICT ADJUST Einstellung vonWHITE BAL (Weißabgleich), SHARPNESS (Schärfe), COLOR
GAIN (Farbverstärkung), GAMMA.
SPECIAL
Einstellung von MIRROR/FLIP (Spiegelung/Bildumkehr), PRIVACY (Privat-
zonen), MOTION (Bewegungserkennung), PIXEL DEFECT (Pixelfehler),TITLE
SET, DISPLAY, DEFOG, und POINTING ZOOM.
SYSTEM Einstellung von TV SYSTEM, RESOLUTION (Auösung), COMM. SETUP,
LANGUAGE (Sprache), FACTORY DEFAULT (Werkseinstellungen).
EXIT SAVE & EXIT – Menü nach Speicherung der Parameter verlassen. EXIT –
Verlassen des Menüs ohne zu speichern.

12
Weitere Informationen
Das Benutzerhandbuch ist auf der eneo Webseite unter www.eneo-security.com oder auf
der mitgelieferten CD verfügbar.

13
EN
Table of content
Notes on safety ...........................................................................................................14
Parts supplied .............................................................................................................14
Part names ...................................................................................................................15
Installation instructions .............................................................................................16
Pan & Tilt adjustments.................................................................................................................................................. 17
Power supply connections.......................................................................................................................................... 18
Operating instructions ...............................................................................................20
Using OSD controller..................................................................................................................................................... 20
Description of the joystick operation ....................................................................................................... 20
Description of the ZOOM&FOCUS adjustment .................................................................................... 20
Set the video format according to system, EX-SDI or HD-SDI........................................................................ 21
OSD menu startup ......................................................................................................................................................... 21
Direct control menu...................................................................................................................................................... 22
Further information ....................................................................................................22

14
Parts supplied
• Plastic Anchor: 6 x 30mm (4pcs)
• Mounting Screw: 4 x 30mm (4pcs)
• Camera
• Cable Signal Sticker
• Operating Instruction
• Mounting Template
• Assembly Screw: 4 x 14mm (4pcs)
• Torque Wrench: 3mm (1pc)
• Wiring Connector: (1pc)
• Video Sub-out Cable (1pc)
• Easy Bracket
Notes on safety
Please also pay attention to the enclosed safety instructions, and carefully read through
this instruction guide before initial operation.
Important points of warning are marked with a caution symbol.
iImportant points of advice are marked with a notice symbol.

15
EN
Part names
Sunshield bolt
Power cable
OSD setup control cover
Dual window
Front case Rear case
Lock/unlock screw
Bracket Easy bracket
Sunshield

16
Installation instructions
CAUTION: The camera’s base should be attached to a structural
object, such as concrete, hard wood, wall stud or ceiling rafter
that supports the weight of the camera. If necessary use appro-
priate mounting material (e.g. anchors) instead of the material
enclosed with the camera.
1. Locate the mounting template at the installation position and drill the ceiling or
wall if needed. iThe easy bracket can not be installed on the ceiling.
2. Place the easy bracket on pre-drilled position and x it through using mounting
screws(4x30mm). Skip this step when an easy bracket is not installed.
3. Route the power cable to the connecting place. Hook up the camera bracket with
the easy bracket as illustrated below.
4. Fix the camera bracket through using assembly screws (4x14mm).
5. Set the camera’s viewing angle.
6. Put the sunshield to the camera unit and tighten the sunshield-bolts.
1
2
3
4
Assembly Screw: 4x14mm
TorqueWrench
Mounting Screw 1: 4x30mm
Cable exit

17
EN
CAUTION:
Extreme care should be taken NOT to scratch the window in front
of lens.
Care should be taken the cable is NOT to be damaged, kinked or
exposed in the hazardous area.
Do not expose the camera directly to a strong light source such
as the sun or spot light.
Pan & Tilt adjustments
• Unlock the screw on the camera bracket through using the torque wrench supplied
• Set the camera’s viewing angle then lock the screw on the bracket.
Adjustment of viewing angle with a bracket
1. Pan limit: Pan is limited to +/- 90°.
90
°9
0°
Torque wrench
Lock/Unlock Screw

18
2. Tilt limit: Tilt is limited to 0°(2°) min ~ 90° max. for wall(ceiling) installation respec-
tively with reference to the wall(ceiling) when the inclination of camera module is
0°, that is, the image is aligned horizontally.
90° 88°
on the wall on the ceiling
3. Inclination limit (Horizontal image alignment): Inclination limited to +/-90° max.
±90°
Power supply connections
Make sure the power is removed before the installation. Camera can work with either
24AC or 12VDC, dual voltage power. Primary and secondary grounds are completely
isolated to avoid the possible ground-loop problems.
iIn case that HD-SDI/EX-SDI Inputs are not supported in monitor, please use HD-SDI/
EX-SDI Converter to connect HD-SDI/EX-SDI cable with monitor. Some computer moni-
tors or TVs may not support 30p/25p. In this case, HD-SDI/EX-SDI DVR which can convert
the frame rate to 60p/50p is highly recommended. Please check specication of monitor
before installation.

19
EN
Attach the Signal Assignment Sticker in a visible spot for wiring reference.
VIDEO (BNC)
AC24V/DC12V (Red wire)
AC24V/GND (Black wire)
RTX+/RS485 (White wire)
RTX-/RS485 (Gray wire)

20
Operating instructions
Using OSD controller
Setup menu can be accessed and controlled by OSD control joy stick on the side of cam-
era unit. Five commands are available with the joy stick.
SUB-OUT
Description of the joystick operation
1. SET Key (●) : Access to the menu or enter the setting. To enter the main menu,
press the Set Key down for about 1.5sec
2. UP/DOWN Key (▲/▼) : Choose the desired sub-menu and to move the cursor up or
down.
3. LEFT/RIGHT Key (◄/►) : Set up the value of the selected menu. Used to adjust the
desired menu selection and to move the cursor left or right.
4. ‘☟’denotes the long press down straightly for about 2 seconds
Description of the ZOOM&FOCUS adjustment
iWorks only when OSD Menu is inactive.
1. ▲: Zoom In
Video Sub-out Connector
Cover Open
Video format Switch OSD Control Joy Stick
